1 Hálózatépítés a szakma kötelez 1

2 VEZETÉKES INFOKOMMUNIKÁCIÓS HÁLÓZATOK ÉPÍTÉSI HIBÁI, HIÁNYOSSÁGAI ÉS MEGOLDÁSUK Földalatti hálózatok 2

3 VEZETÉKES INFOKOMMUNIKÁCIÓS HÁLÓZATOK ÉPÍTÉSE-, SZERELÉSE és Szerződés, jogi kötelezettség: Minden kivitelezéssel kapcsolatos vállalkozói szerződés I. o. minőséget ír elő a vállalkozó részére. Erre a PTK (1) bekezdése alapján van jogalap, mely kimondja, hogy A szerződéseket tartalmuknak megfelelően, a megszabott helyen és időben, a megállapított mennyiség, minőség és választék szerint kell teljesíteni. A szolgáltatásnak alkalmasnak kell lennie arra, hogy azt rendeltetésének, illetőleg a szerződésben kikötött, vagy egyébként a szerződéskötéskor a kötelezett által ismert célnak megfelelően lehessen felhasználni. Az építéssel és építési hibákkal kapcsolatos kifogásokat és rendezésüket a: 191/2009. (IX.15.) kormányrendelet egyes pontjai, és a vállalkozói szerződés idevonatkozó rendelkezései egyértelműen tárgyalja. Amennyiben a felek eltérő álláspontja nem közeledik, akkor annak rendezésére végső esetben a peres eljárásban kerülhet sor a többször módosított évi IV. Törvény a Magyar Köztársaság Polgári Törvénykönyvnek a rendelkezései alapján. A PTK (1) bekezdése szerint, olyan szerződés alapján, melyben a felek kölcsönös szolgáltatásokkal tartoznak, a kötelezett hibásan teljesít, ha a szolgáltatott dolog nem felel meg a teljesítéskor a törvényes vagy a szerződésben meghatározott tulajdonságoknak. 3

4 VEZETÉKES INFOKOMMUNIKÁCIÓS HÁLÓZATOK ÉPÍTÉSE-, SZERELÉSE és Technológia A vezetékes elektronikus hírközlő hálózatok építése-, szerelése és bontása elfogadott-, jóváhagyott technológiai utasítások alapján készülnek az adott helyszín figyelembevételével. A munkálatokra kiviteli terveket kell készíteni és jóváhagyatni, melyeket a mindenkor érvényes jogszabályi környezetnek és egyéb előírásoknak megfelelően kell elkészíteni és engedélyeztetni, szükség szerint építési engedéllyel ellátni. Technológia utasítás célja: Az épülő vezetékes elektronikus hírközlő hálózatok, hálózatrészek létesítésekor olyan irányítási, megvalósulási, ellenőrzési, átadás- átvételi folyamat kialakítása, megteremtése és folyamatos működtetése, mely biztosítja az építmény szakszerű megvalósulásának szigorúan kötött, megszervezett műszaki, munkabiztonsági, üzemviteli és ellenőrzött minőségügyi követelményeinek teljesülését. A technológiának illeszkednie kell a már meglévő, üzemelő hálózatokra vonatkozó műszaki előírásokhoz, továbbá biztosítania kell, hogy a vizsgálati és átvételi eljárás során a hiányosságok feltárásra és megszüntetésre kerüljenek. A technológiai folyamat megvalósulása során szigorúan be kell tartani a: - vonatkozó törvényeket, rendeleteket, szabványokat, műszaki előírásokat - munkabiztonsági, tűzvédelmi, környezetvédelmi-,és hulladékgazdálkodási előírásokat. Az utasítás mellékletét képező MMT (Minősítési és Mintavételi Terv) szerinti követelményeket kell alkalmazni az építés során, és vizsgálni kell a műszaki átadás- átvételkor annak teljesülését a keletkezett jegyzőkönyvek műbizonylatok felhasználásával. 4

5 VEZETÉKES INFOKOMMUNIKÁCIÓS HÁLÓZATOK ÉPÍTÉSE-, SZERELÉSE és Technológia megvalósulásért felel: A technológiai utasításban foglaltak megvalósításáért, betartatásáért a Felelős Műszaki Vezető felel, aki a 266/2013. (VII. 01.) KR. szerinti, a Magyar Mérnöki Kamara által kiadott, MV-TE/A, MV-TV/A Távközlési építmények építés-szerelési munkái felelős műszaki vezetői érvényes igazolással rendelkezik és a munkálatokat teljes jogosultsággal irányítja a 191/2009. (IX.15.) kr. 13. szerint. A Felelős Műszaki Vezető a munkahelyre és technológiára vonatkozóan köteles a dolgozókkal a munkabiztonsági és munkaegészségügyi szempontból a munkavégzésből eredő veszélyeket (veszélyforrást, veszélyhelyzetet) és annak megelőzésével, elhárításával kapcsolatos teendőket ismertetni. Kötelezni a dolgozókat a védőeszközök használatára! A teljes kivitelezési feladat ellenőrzéséért: a Műszaki Ellenőr felel, aki a munkája során a 191/2009. (IX.15.) kr. 16. szerint jár el. 5

VEZETÉKES INFOKOMMUNIKÁCIÓS HÁLÓZATOK ÉPÍTÉSE-, SZERELÉSE és A hálózatok tervezését csak jogosultsággal rendelkező tervező végezheti, és csak a jogosultságának megfelelő területen tervezhet (266/2013.

6 VEZETÉKES INFOKOMMUNIKÁCIÓS HÁLÓZATOK ÉPÍTÉSE-, SZERELÉSE és A hálózatok tervezését csak jogosultsággal rendelkező tervező végezheti, és csak a jogosultságának megfelelő területen tervezhet (266/2013.(VII.1.) kormányrendelet) A tervek tervtartalmi követelményét a kivitelezés műszaki tartalmát a: évi C. törvény az elektromos hírközlésről, évi LIII. törvény a környezet védelmének általános szabályairól, évi LXXVIII. törvény az épített környezet alakításáról és védelméről, 191/2009. (IX.15.) Kormányrendelet az építőipari kivitelezési tevékenységről, 14/2013.(IX.25.) NMHH rendelet az elektronikus hírközlési építmények elhelyezéséről és az elektronikus hírközlési építményekkel kapcsolatos hatósági eljárásokról MSZ 7487/2-80 és 3-80 Közművek elhelyezése térszint alatt és felett 8/2012. (I.26.) NMHH rendelet az elektronikus hírközlési építmények nyomvonalas építményfajtákkal való keresztezéséről, megközelítéséről és védelméről főbb jogi környezet szabályozza A tervező az Étv. 33. (1) bekezdésében foglaltakon túlmenően felelős az általa készített kivitelezési dokumentáció technológiai megvalósíthatóságáért. (191/2009. (IX.25.) Kor. Rend pontja.) A Tervező a tervezési díjat a Kamarai ajánlás alapján köteles megadni. 6

7 VEZETÉKES INFOKOMMUNIKÁCIÓS HÁLÓZATOK ÉPÍTÉSE-, SZERELÉSE és évi LIII. törvény a környezet védelmének általános szabályairól A környezetvédelem összetett szempontok alapján valósítható meg. A környezet és természetvédelemmel a föld, a víz, a levegő, az élővilág, az épített környezet, a műemléki épületek (muzeális talált leletek) megóvását kell biztosítani, mellyel hozzájárulunk annak fenntarthatóságához. Ezek védelme érdekében különös gondossággal kell kezelni a veszélyes anyagokat, a hulladékokat, a zaj és rezgésekből valamint a sugárzásokból (nem radioaktív) eredő káros hatásokat. A megtervezett építménynek minden tekintetben meg kell felelnie az idevonatkozó előírásoknak. Az építés- szerelési munkálatok során kiemelten gondosan kell eljárni: a talaj védelme, a víz védelme levegő védelme élővilág védelme táj védelme a környezet általános védelme a zaj- és rezgés elleni védelem a hulladékgazdálkodás terén 7

AZ IDŐJÁRÁS BEFOLYÁSOLÓ TÉNYEZŐI A munkavégzés a szabadban történik, lakott területen belül a munkaterület védelméről gondoskodni kell, munkaterület elkorlátozása a KRESZ szabályai szerint,

8 AZ IDŐJÁRÁS BEFOLYÁSOLÓ TÉNYEZŐI A munkavégzés a szabadban történik, lakott területen belül a munkaterület védelméről gondoskodni kell, munkaterület elkorlátozása a KRESZ szabályai szerint, vagyonvédelem (kitakart kábelek védelme), kitakart közművezetékek védelme esővizek szabad lefolyásáról gondoskodni kell, a túlzó melegben a munkavégzés korlátozott, A hőmérséklet kihatással van az építésre: +5 C alatt a munkavégzés korlátozott, csőfektetés korlátozott, merev, könnyebben törik, kábelek behúzása, szerelése nem megengedett, betonok kötésfolyamata megáll, csak adalék anyaggal lehet, talajok tömörítését kellően kell elvégezni 0 C alatt a munkavégzés nem történhet: oszlopos m unkák, földvisszatöltések, 8

9 Mit okoz a technológiai ismeretek hiánya: Csökkent műszaki színvonal, minőség csökkenés Rövidebb élettartam, többszöri javítások (garanciális, szavatossági), Minőségi csökkenés (nem I. o. munka) miatt kiviteli költség csökkentése, A nem szakszerűen beépült anyagok (kábelhajlítási sugár) üzemviteli minőség romlása Környezetre káros és veszélyes Süllyedések, balesetveszély, Veszélyes hulladékok nem megfelelő kezelése Üzemeltetési problémák (hibaelhárítások, javítások) Adatátviteli problémák Építésszervezés Az építőipari termelésszervezés olyan tevékenység, melynek célja, hogy az építőipari termelés tényezői a munkaerők, a munkaeszközök és az építési anyagok mindig megfelelő arányban legyenek jelen a termelésben annak érdekében, hogy a termelési folyamat feleslegesen ne szakadjon meg. 9

10 10

11 Hibás földkitermelés, a termőréteg nincs különválasztva! 11

12 A évi LV. Törvény 70.. szerint biztosítani kell a talajt építést megelőző szerkezetének visszaállítását A kaparóláncos árokásásnál nem lehet a termőtalajt szétválasztani, ezért lehetőség szerint ezt a mezőgazdasági művelésű területeken kerülni kell, vagy Rekultivációs tervet kell készíttetni!! a 12

13 A 324/2013. (VIII. 29.) e-közmű rendelet szerint nyíltárkos geodéziai bemérést kell készíteni 13

14 A földmunkák tervezésekor és kivitelezésekor előnyben kell részesíteni a vakondekés fektetéseket. Nincs talajkeveredés, nem kell Rekultivációs terv Hagyományos vakondeke LPE40 cső Rezgőfejes vakondeke 2minicső Ø 14x2 mm 14

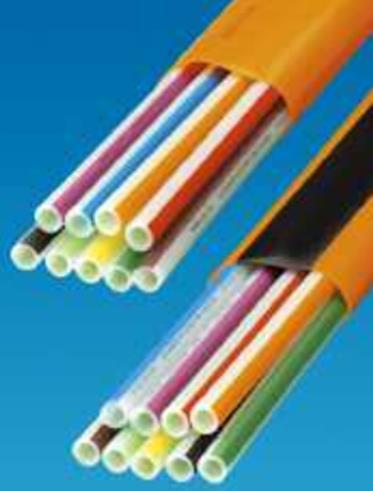

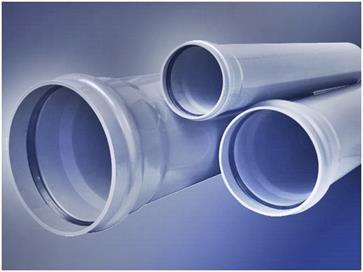

15 Beépülő anyagok gyártói műbizonylatait az átadás- átvételi dokumentációhoz kell csatolni. 15

16 Beépülő anyagok gyártói műbizonylatait az átadás- átvételi dokumentációhoz kell csatolni. 16

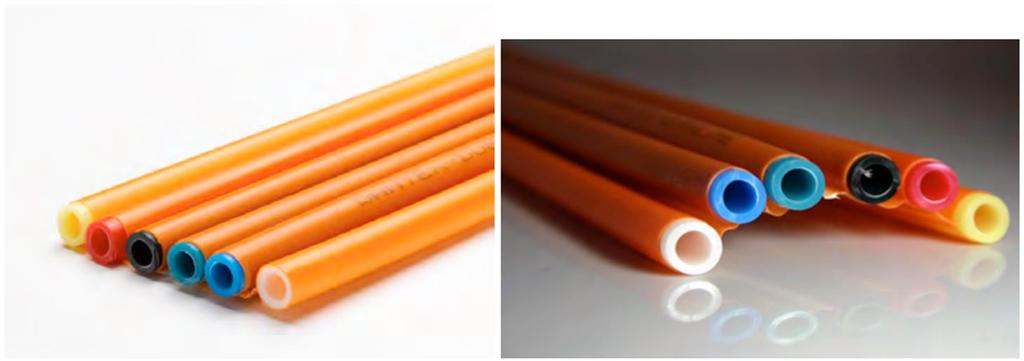

17 A földalá kerülő hálózati munkáknak a technológia szerint kell készülniük. 17

18 Fúrások dokumentálása nagyon fontos. 18

19 Építési hibák, és megjegyzések az irányított fúrás témakőrben Tervezési hibák (be és kivezető szög, rádiuszok, fúrási irány, stb. Nem elegendő a gép teljesítménye megoldás: gépcsere, végső sorban technológia váltás Közmű megsértése megoldás: közműegyeztetésen túlmenő informálódás, több szondagödör, műszeres ellenőrzés ( végül talajradar), szolgáltatás szüneteltetés(?) Bentonitos zagy elszabadul Csőbelső nem kellő kikészítése, hegesztés, szükség esetén átfújás Csővégek nem kellő kikészítése, sorjázás, rögzítés, tömítés MÁV utasítás /95 (D200 határ) 19

20 Szabványos méretű megszakítók építése. 20

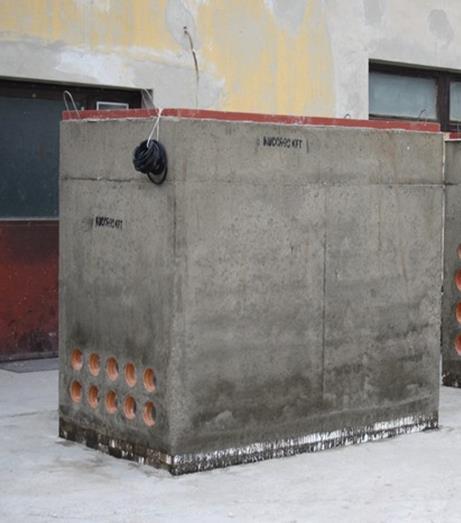

21 Előre gyártott megszakítók telepítése. 21

22 Előre gyártott megszakítók telepítése. 22

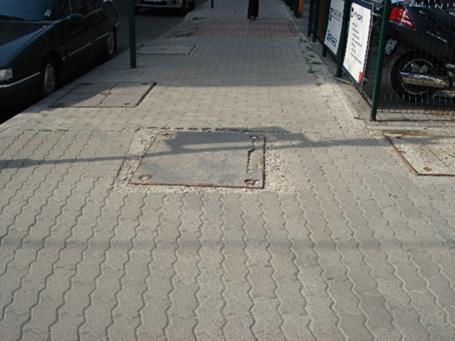

23 Helytelen építési megoldások 23

24 24

25 Bevezetések és felvezetések építése 25

26 Oszlopfelvezetési hiba 26

27 Optikai kábelbehúzások szakszerű elvégzése 27

28 Optikai kábelbehúzások utómunkálatai 28

29 Adatközpont menedzselt környezete 29

30 és a magyar valóság 30

31 Köszönöm a figyelmet! 31
