1 Termékkatalógus NTO-MSZK ntos n 2018 Rögzítő elemek Maszkoló elemek Festő tartozékok

2 Cégünk az NTOS-N Kft. a porszórás, lakkozás, eloxálás, KTL és galvanizálás területén felhasználható speciális, műszaki termékek gyártásával és forgalmazásával foglalkozik megrendelőink részére. Effektív felületkezelési megoldásokat ajánlunk. Rögzítő elemek kampók felfüggesztők felfüggesztő rendszerek Maszkoló elemek maszkoló szalag védődugók védőbúrák csövek, profilok felületmaszkolás egyéb takaróanyagok Festő tartozékok szerszámok minőségbiztosítás munkavédelem javítás raktározás egyéb 2

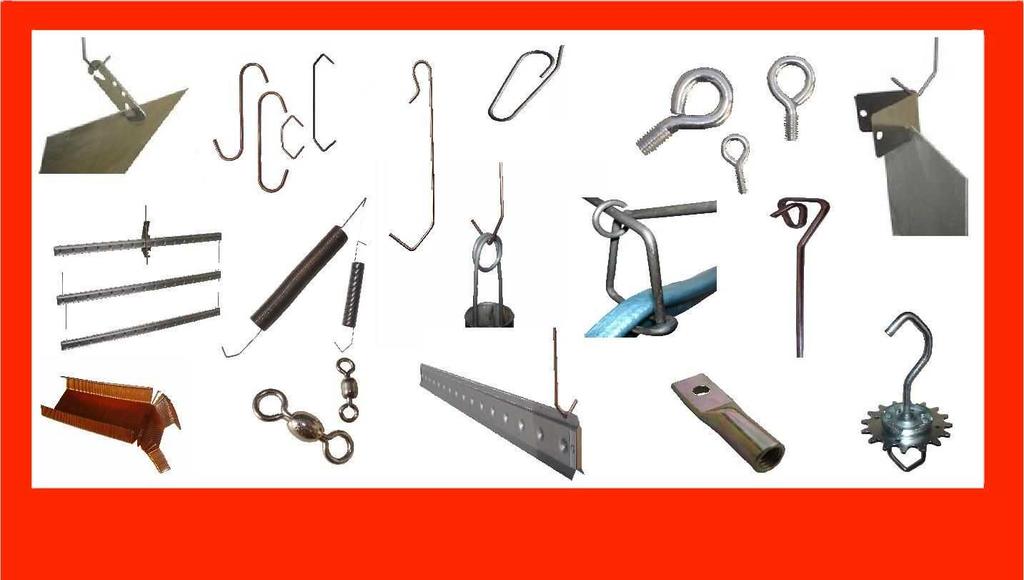

3 Rögzítő elemek oldal szalagra préselt kampók 6-19 állítható kampó C és S alakú standard kampók csőfelfüggesztő kampók menetes hüvely menetes gyűrű lemezakasztó 22 lemezakasztó szorító kampók 23 profil függesztő kampók rugóacél szorítókampók barázdált rúdhoz függesztőmágnes rotációs kampó rugók Festőkeretek és tartozékok függesztő elemek kerek és szögletes hüvelyekhez Függeszték barázdált rúdból 31 Felfüggesztő kampó rögzítő elemek 3

4 Maszkoló elemek takarószalag oldal poliimid öntapadó szalag homokszóráshoz stancolt maszkoló elemek dugók búrák csövek profilok takarópapír szilikon lemez mágnesfólia mágneses korong 73 hőálló fóliatasak szilikonszalag 4

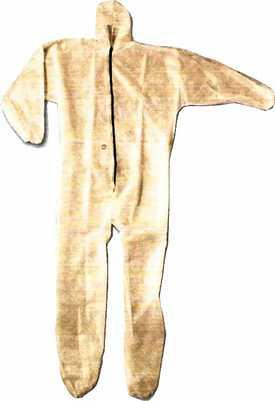

5 Festő tartozékok védőkesztyű oldal fülvédő 74 arcmaszk védőoverál tisztító kocka lakkszűrő kézi deltacsiszoló javítóecset portörlő kendő távtartó gumiszalag távtartó k 77 felület védőháló felületvédő fólia 78 digitális rétegvastaságmérő készülékek földelés tesztelő 79 digitális vezetőképesség mérő készülék rétegvastaság mérő digitális ph mérő papírhőmérő 80 hibajelző kereszt karcoló eszköz színminta lemez elektromos szalagvágó automata 81 szerszámok 5

6 nto-hook HC-L 20 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 20 2 x => C-alakú szögletes L= 20mm, hossz = mm, drót Ø= 2mm Hossz Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 6

7 nto-hook HC-L 20 C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 20 3 x => 90 -kal elfordítva szögletes L=20 mm, hossz=75mm, drót Ø= 3mm Hossz Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 7

8 nto-hook HC-L 11 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 11 x 300 => C-alakú szögletes L= 11mm, hossz = 300 mm, drót Ø= mm Hossz nto-hook HC-L C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 11 2 x => 90 -kal elfordítva szögletes L=11 mm, hossz=75mm, drót Ø= 2mm Hossz Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 8

9 nto-hook HC-L 25 C alakú standard kampók Normál kampók vas drótból készülnek Példa a megrendeléshez: HC-L x 300 => C-alakú szögletes L= 25mm, hossz = 300 mm, drót Ø= 10 mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre nto-hook HC-L 25 C alakú standard kampók 90 -kal elfordítva Normál kampók vas drótból készülnek Példa a megrendeléshez: HC-L x => 90 -kal elfordítva szögletes L=25 mm, hossz=400mm, drót Ø= 10mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø 10 mm 190 kg 9

10 nto-hook HS-L 20 S alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HS-L 20 x => S-alakú szögletes L= 20mm, hossz = mm, drót Ø= mm Hossz Hossz 150 nto-hook HS-L S alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HS-L 11 2 x 75 => S-alakú szögletes L= 11 mm, hossz = 75 mm, drót Ø= mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 10

11 nto-hook HC-W 22 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-W 22 2 x => C-alakú kerek W= 22mm, hossz = mm, drót Ø= 2mm Hossz Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 11

12 nto-hook HC-W 22 C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-W 22 2 x => 90 -kal elfordítva kerek W= 22 mm, hossz=75 mm, drót Ø= 2 mm Hossz Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 12

13 nto-hook HC-W 16 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-W 16 x 450 => C-alakú kerek W= 16mm, hossz = 450 mm, drót Ø= mm Hossz nto-hook HC-W C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-W 16 3 x => 90 -kal elfordítva kerek W=16 mm, hossz=150 mm, drót Ø= 3 mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 13

14 nto-hook HC-W 30 C alakú standard kampók Normál kampók vas drótból készülnek Példa a megrendeléshez: HC-W x => C-alakú kerek W= 30mm, hossz = mm, drót Ø= 10 mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre nto-hook HC-W 30 C alakú standard kampók 90 -kal elfordítva Normál kampók vas drótból készülnek Példa a megrendeléshez: HC-W x => 90 -kal elfordítva kerek W=30 mm, hossz=600mm, drót Ø= 10mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø 10 mm 190 kg 14

15 nto-hook HS-W 22 S alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HS-W 22 4 x => S-alakú kerek W= 22mm, hossz = mm, drót Ø= 4 mm Hossz Hossz 150 nto-hook HS-W S alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HS-W 16 2 x 150 => S-alakú kerek W= 16 mm, hossz = 150 mm, drót Ø= mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 15

16 nto-hook HC-L 20 W 22 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 20 W 22 3 x 300 => C-alakú szögletes L= 20 mm, kerek W= 22 mm, hossz = 300 mm, drót Ø= mm nto-hook HC-L 20 W 22 Hossz Hossz C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 20 W 22 2 x 90 => 90 -kal elfordítva szögletes L= 20 mm, kerek W= 22 mm, hossz = mm, drót Ø= mm Hossz Hossz Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 16

17 nto-hook HN-L 20 négyzetes keresztmetszetű kampók Négyzetes keresztmetszetű kampók 3 x 3 mm-től 6 x 6 mm huzalvastagságig. kampók a négyzetes keresztmetszet élén vannak meghajlítva. Példa a megrendeléshez: HN-L 20 3 x => C-alakú szögletes L= 20mm, hossz = mm, drót= 3mm x 3mm Hossz Drót 3 x 3 mm 3 x 3 mm 3 x 3 mm 3 x 3 mm Hossz 150 nto-hook HN-L 20 Drót -- 5 x 5 mm 5 x 5 mm -- Drót -4 x 4 mm 4 x 4 mm 4 x 4 mm Drót -6 x 6 mm 6 x 6 mm - - négyzetes keresztmetszetű kampók 90 -kal elfordítva Négyzetes keresztmetszetű kampók 3 x 3 mm-től 6 x 6 mm huzalvastagságig. kampók a négyzetes keresztmetszet élén vannak meghajlítva. Példa a megrendeléshez: HN-L 20 6 x 90 => 90 -kal elfordítva szögletes L= 20mm, hossz = mm, drót= 6mm x 6mm Hossz 150 Drót 3 x 3 mm 3 x 3 mm Drót --6 x 6 mm -- Más drótvastagság, hosszúság és forma érdeklődésre 17

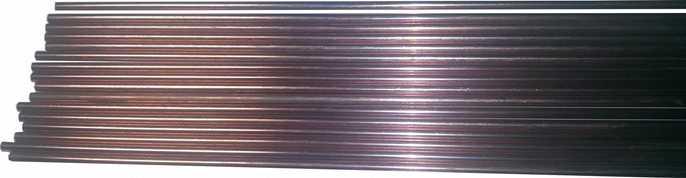

18 nto-hook HU standard kampók rugóacélból foszfátozott rugóacél kampók nagyobb teherbírásúak, mint a rézzel bevont vas kampók azonos vastagságnál HU-L 11 1 x 30 HU-L 11 1 x 50 HU-L 11 1 x 60 HU-L 11 1 x 75 HU-L 11 1 x HU-L 11 x 60 HU-L 11 x HU-L 20 x 60 HU-L 20 x HU-L 20 x 150 HU-L 20 2 x 60 HU-L 20 2 x HU-L 20 2 x 150 HU-L 20 2 x HU-L 20 3 x HU-L 20 3 x 150 HU-L 20 3 x nto-hook HZ 1,0 1,0 1,0 1,0 1,0 Hossz Hossz rugóacél szorítókampók keresztrúdhoz z 1,0-1,2 mm átmérőjű rugóacélból készült akasztókampók keresztrúdhoz. HZ HZ 6 1 x 45 HZ 8 1 x 45 HZ dupla HZ 6 1 x 45 dupla HZ 8 1 x 45 dupla megnevezés hossz x drótvastagság db/ 6,0 mm keresztrúdhoz 8,0 mm keresztrúdhoz 45 x 1,0 45 x 1,0 2 2 megnevezés hossz x drótvastagság db/ 6,0 mm keresztrúdhoz 8,0 mm keresztrúdhoz 45 x 1,2 45 x 1,2 2 2 Típus hossz x drótvastagság LR-E6 LR-E8 795 x 6,0 795 x 8,0 keresztrudak LR-E6, LR-E8 18

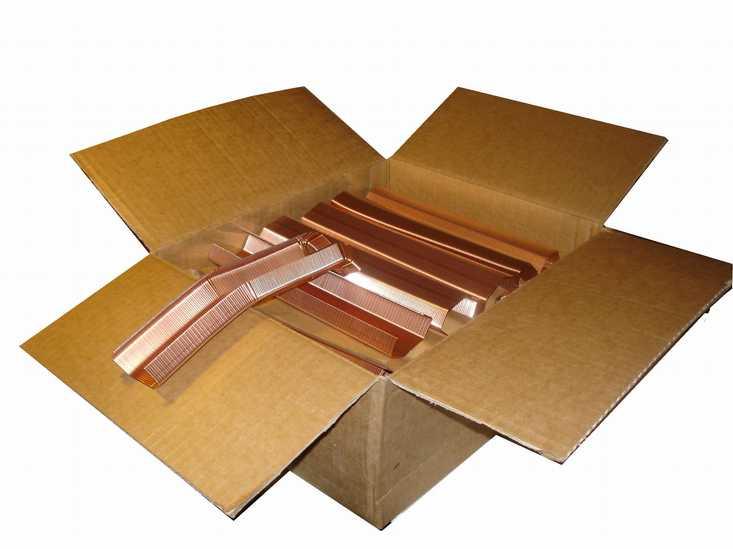

19 nto-hook RC szalagra préselt kampók Ezek a szabványméretű kampók szalagra vannak préselve az egyszerűbb kezelhetőség érdekében. Típus RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 hossz x drótvastagság x50 x 60 x75 x x120 2x50 2x60 2x75 2x 2x x 60 x 75 x x 120 x 50 x 2 60 x 2 75 x 2 x x 2 nto-hook FL állítható kampó Univerzálisan felhasználható kampók minden esetre. z állítható kampók két függesztő kampóból és egy speciális anyagból készült rugalmas összekötő szorítólemezből állnak. kampó hossza 300 és 900 mm között, az elfordítás szöge fokozatmentesen állítható. FL 4 x

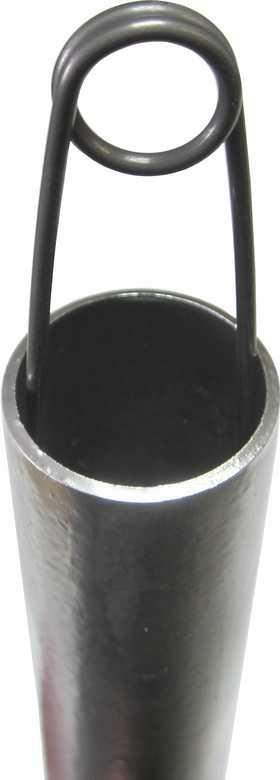

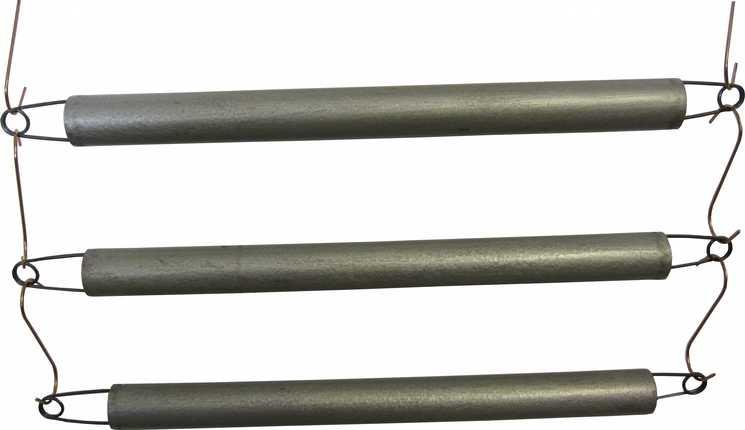

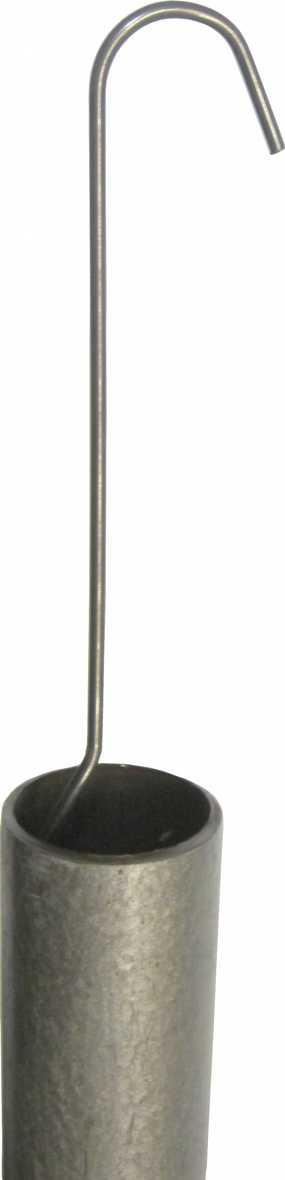

20 nto-hook HR rugós felfüggesztők HR x 78 HR x 103 HR x 110 HR x 78 KV HR x 103 KV HR x 110 KV drót vastagság L D Rugós felfüggesztők csövekhez. rugóacélból készült felfüggesztők biztos tartást és jó érintkezést biztosítanak. Különböző drótvastagságban és hosszban szállíthatók. KV típusú felfüggesztők végei 10mm hosszan kihajtottak. nto-hook HW HW 10 HW 20 HW 30 csőfelfüggesztő kampók drót vastagság L csőátmérőig mm 20 mm 30 mm Különösen csövek felfüggesztésére alkalmas. Három méretben szállítható. Könnyű kezelhetőség. 20

21 nto-part GH menetes hüvely menetes hüvely külső menetes csapon való felfüggesztésre szolgál, mint pl. hegesztett csapok. GH M3 GH M4 GH M5 GH M6 GH M8 GH M10 GH M12 GH M14 GH M16 GH M18 GH M20 Méret Menethossz Felakasztó furat M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 5 mm 8 mm 13 mm 15 mm 15 mm 20 mm 25 mm 25 mm 2 mm 2 mm 2 mm 3 mm 3 mm 4 mm 5 mm 6 mm 8 mm 10 mm 12 mm 1 mm 13.0 mm 16,0 mm nto-part GR menetes gyűrű menetes gyűrűk egyidejűleg védik a menetes furatokat és teszik lehetővé a felfüggesztést. GR M3 GR M4 GR M5 GR M6 GR M8 GR M10 GR M12 Méret Menethossz Gyűrű átmérő M3 M4 M5 M6 M8 M10 M12 10 mm 10 mm 10 mm 10 mm 15 mm 20 mm 20 mm 5 mm 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 21

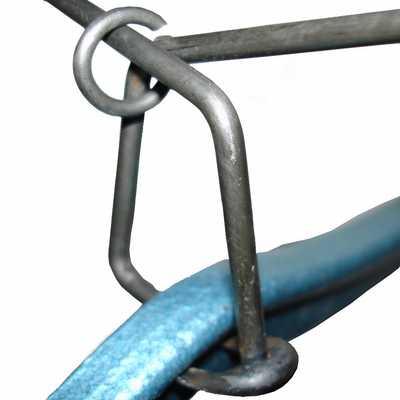

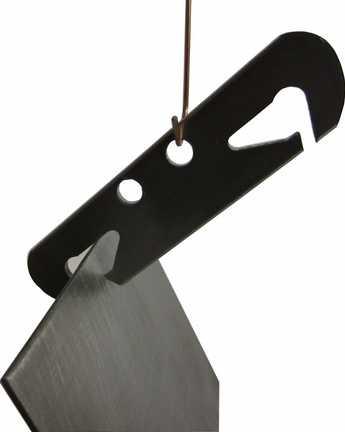

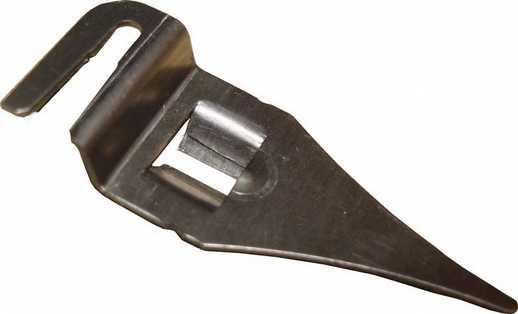

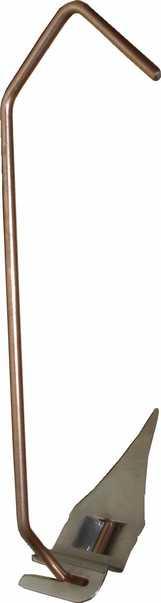

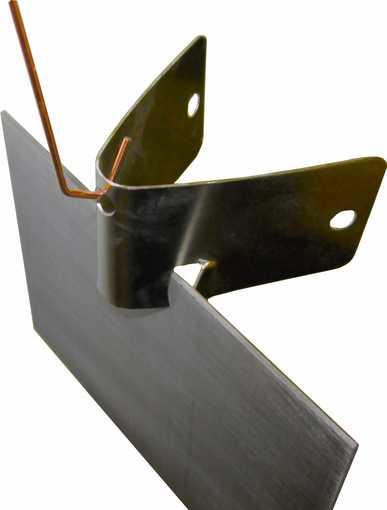

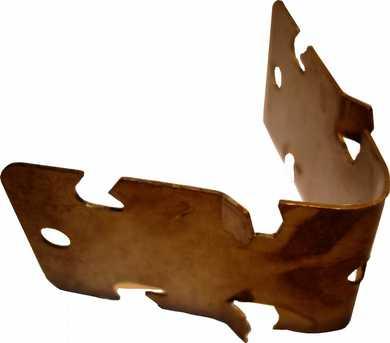

22 nto-hook HK lemezakasztó HK típus Csíptető könnyű darabok felfüggesztésére HK Ezek az acélból készült akasztólemezek a HK típus-nal nehézebb tárgyak felakasztására szolgálnak. z akasztólemez végein különböző kivágások vannak 2 ill. 4 mm anyagvastagságú tárgyak rögzítésére. z akasztólemez hossza mm. HK 300 típus HK 300 mm lemezvastagságig rozsdamentes rugóacélból készült akasztó lemezek kiválóan alkalmazhatók olyan profilok és lemezek felakasztására, melyek nem rendelkeznek furatokkal. kasztólemezek különböző lemezvastagsághoz. HK 400 típus HK HK HK 400 0,5 mm lemezvastagságig 1,0 2,5 mm lemezvastagságig 0,5 mm lemezvastagságig 22

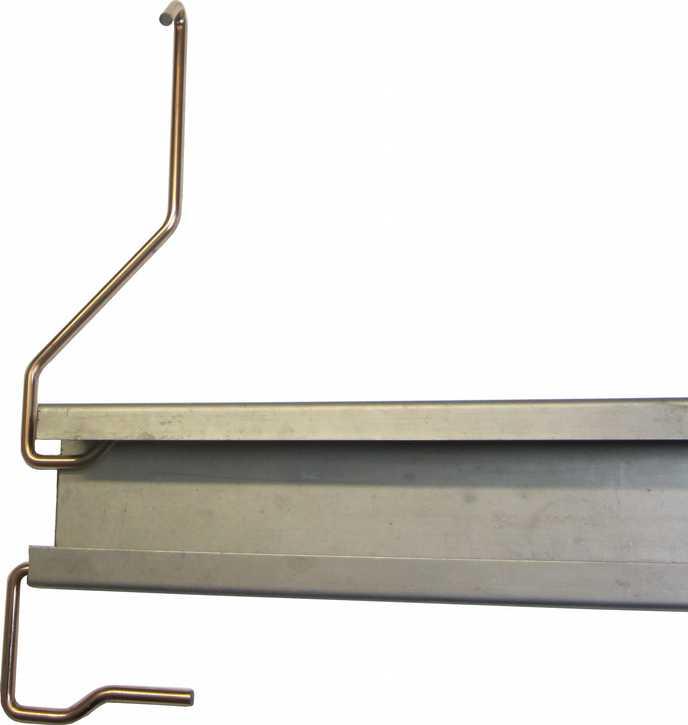

23 nto-hook HP profil függesztő kampók felső beakasztó kampó drót vastagság Megjegyzés 8,0 mm mm 8,0 mm felső kampó C kampó C kampó HP x 8 a vége 90 -al elfordítva HP 50 x 5 HP 50 x 8 csövek és üreges profilok felfüggesztésére alig látható felfüggesztési nyomok csövek egyszerűen felakaszthatók egymás alá C kampó a profilok egymás alá való felakasztására 5 vagy 8 mm-es drótból nto-hook KL szorító kampók Különleges formájú elemek felakasztására szolgál. Nagyon kis felületű kontaktpontok. KL KL 300 nto-hook HF drótvastagság hossz max. súly mm mm 60 mm 120 mm 2,3 kg 4,5 kg rugóacél szorítókampók barázdált rúdhoz z 1 mm átmérőjű rugóacélból készült akasztókampók különböző hosszúságban szállíthatók. Megfelelő méretű barázdált rúd nto-hook LR-S Lásd 31. oldal Típus HF 1 x 30 HF 1 x 50 HF 1 x 60 HF 1 x 75 hossz x drótvastagság Szorítókampó 30x1,0 mm Szorítókampó 50x1,0 mm Szorítókampó 60x1,0 mm Szorítókampó 75x1,0 mm 23

24 nto-hook HM mágneses rögzítő 450 C-ig hőálló függesztőmágnes M6x6 belső menettel HM 12x15 HM 15x15 HM 20x19 HM 25x ,0 2 nto-hook H kampóra rögzíthető hegy hegy stabil felfüggesztést és sok esetben biztosabb kontaktust ad. Könnyen felhúzható a függesztő kampókra. kampó drótátmérőhöz H 2 H 3 Ø mm Ø mm nto-part GF rugók - a rugók csökkentik a felfüggesztőrendszer és a munkadarabok lengő mozgását - különböző méretben és drótátmérővel szállíthatók L Rugó Ø GF 1 x 135 GF 1 x GF x 135 GF x ,0 1,

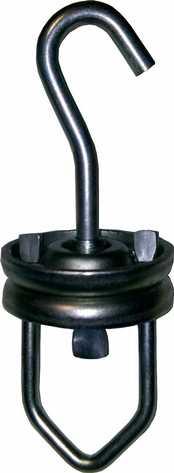

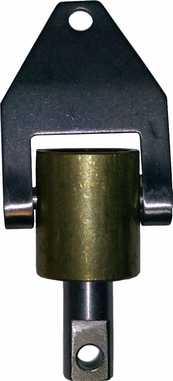

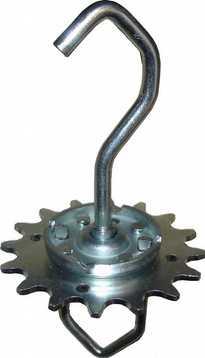

25 nto-hook ROT rotációs kampó ROT 05 kedvező áru megoldás festendő termékek forgatható felakasztására. ROT 03 a ROT 05 terhelhetőbb változata. rotációs kampó fogaskerékkel ROT 05K a ROT SIN952 sínnel lehetővé teszi a festendő tárgy függőleges tengelye menti elforgatását. sín a festőkabin meghatározott pontján van, vagy ott, ahol az elforgatás szükséges. ROT 05KS fogaskereke 90 arretálást tesz lehetővé. festendő tárgyakat megfelelő kampóval kell a rotációs kampóra felfüggeszteni. ROT SIN952 ROT 03 ROT 05K ROT 05 Megjegyzés ROT 05 fogaskerék nélkül ROT 05K fogaskerékkel ROT 05KS fogaskerékkel és arretálással ROT SIN952 hossz 952 mm ROT 03 terhelhetőbb forgó kampó nto-hook HV ajánlott max.teher 25 kg 25 kg 25 kg / 75 kg forgatható függeszték Ezzel a függesztékkel a festendő elemek elforgathatók. HV 3-5 HV 6-9 kampó drótátmérőhöz mm 6,0 9,0 mm 25

26 nto-hook LR szabványos festőkeret Flexibilis és szabványos festőkeret 800 mm szélességgel és mm magassággal. felfüggesztő kampó LR-V lásd 31. oldal festőkeret nem használt felfüggesztő csapjait védőbúrával kell kitakarni. Így a festőkeret többször használható tisztítás nélkül. hegeszthető Z alakú elem LR-QN 65x6,0 keresztgerendák és keresztrudak végei leárnyékolják a festőkeret csapjait, így biztosítva az optimális kontaktust. sima keresztgerendák QTR festőkeret oldala LR-QS hegeszthető véghüvely elem LR-QH 15x30-6,25 keresztgerenda beépített kampóval QUK üres keresztrúd QHH szabványos festőkeretbe beakasztható elemek : - sima keresztgerendák QTR - keresztgerendák beépített kampóval QUK - üres keresztrudak QHH alkalmazható elemek QTR QUK 800x QUK 800x 90 QHH 800x8,0 keresztgerenda (1,0 mm vastag) lásd 28. oldal keresztgerenda beépített kampóval lásd 28. oldal keresztgerenda beépített kampóval lásd 28. oldal üres keresztrudak Ø 8 mm lásd 28. oldal festőkeret kialakításához szükséges egyedi elemek magukban is rendelhetők. További információk a következő oldalon találhatók. 26

27 nto-hook LR 800x c/c szabványos festőkeret szabványos festőkeret kétféle kivitelben áll rendelkezésre. 2F50 típus V típus védett elfordulás ellen LR 800x c/c 2F50 LR 800x c/c V Típus LR 800x c/c V LR 800x c/c 2F50 szabványos festőkeret akasztó kampóval szabványos egyszerűsített festőkeret LR-QN, LR-QH, LR-QS egyedi darabok keretrendszerekhez Egyedi elemek saját készítésű festőkeretekhez. Ha egyenes rudakra van szükségük, adják meg a drót átmérőjét, hosszát és a darabszámot. Ezek alapján árajánlatot készítünk Önöknek. Típus Megjegyzés LR-QS 1 LR-QS 1 festőkeret oldala L: 1 mm festőkeret oldala L: 1 mm hegeszthető véghüvely Típus Megjegyzés LR-QH 15x30-6,25 hegeszthető véghüvely Típus Megjegyzés LR-QN 65x6,0 hegeszthető Z alakú elem hegeszthető Z alakú elem festőkeret oldala 27

28 nto-hook LR-QTR keresztgerenda rendszer QTR keresztgerendán található felfüggesztő pontokra függesztő kampókat lehet elhelyezni Ø mm-ig (QTR 1020) és Ø mm-ig (QTR 1021) 50 mm távolságban. Típus Hosszúság Függesztő pontok QTR QTR QTR QTR QTR mm 600 mm 800 mm mm 1. mm QTR 1021 nto-hook LR-QUK 10 db 12 db 16 db 20 db 24 db QTR 1020 Típus Hosszúság Függesztő pontok QTR QTR QTR QTR QTR mm 600 mm 800 mm mm 1. mm 10 db 12 db 16 db 20 db 24 db keresztgerenda beépített kampóval QUK beépített 1 mm átmérőjű rugóacélból készült akasztókampók 30%-kal rövidebb idő alatt helyezhetők el a keresztgerendára egyedi kampókhoz képest apró alkatrészek festésekor. HUF / db QUK-C zöld L QUK 800x c védőelem QUK-C kampó 14 db QUK 800x nto-hook LR-QHH L c kampó 14 db üres keresztrudak QHH keresztrudakra hüvelyek hegeszthetők fel (lásd 29. oldal) vagy szorítókampókat is lehet használni megfelelő méretű szorítókampók nto-hook HZ lásd 18. oldal QHH 800x8,0 hosszúság drót Ø 800 mm 8 mm 28

29 nto-hook HH függesztő elemek kerek hüvelyekhez HH hüvelyes felfüggesztőrendszer HH-H 8 x 40 kör keresztmetszetű hegeszthető acél hüvelyből, HH-C8 hőálló védősapkából és HH-K bedugható kampóból vagy HH-P bedugható nyílból áll hüvelyeket megfelelő acélrúdra kell hegeszteni, pl. QHH keresztrúdra (lásd 28. oldal) vagy az LR-N, LR-V (lásd 31. oldal) felfüggesztő kampókra. védősapka árnyékoló hatásának következtében nem juthat szennyeződés a hegeszthető hüvely belsejébe, így többszöri festési eljárás után is biztosított a megfelelő elektromos kontaktus. hegeszthető hüvelyben rögzíthetők a bedugható kampó és a nyílhegy, amelyek cserélhetők. megnevezés HH-H8 x 40 HH-H 8 x 40 HH -C8 HH-C8 HH-C6 hegeszthető hüvely megnevezés hőálló védősapka furattal hőálló védősapka furattal HH-K x 30 HH-K x 30 HH-K X 30 HH-K x 50 HH-K x 50 HH-K HH-S x 30 HH-S x 50 hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó HH-P 08 HH-P 12 7,9 5,9 Ø mm x 30 mm Ø mm x 30 mm Ø mm x 30 mm Ø mm x 50 mm Ø mm x 50 mm megnevezés hüvelybe dugható hegy Ø mm x 30 mm hüvelybe dugható hegy Ø mm x 50 mm HH-P megnevezés HH-S L D megnevezés hüvelybe dugható nyílhegy 8mm széles hüvelybe dugható nyílhegy 12mm széles 29

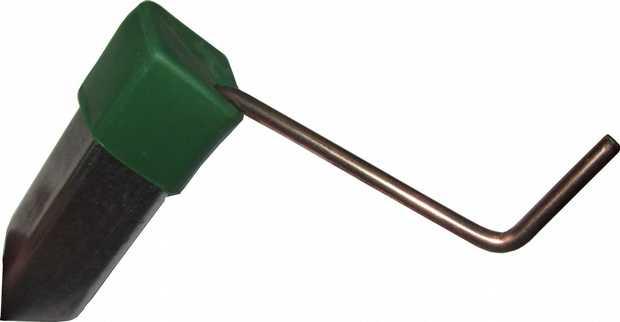

30 nto-hook HX függesztő elemek szögletes hüvelyekhez HX hüvelyes felfüggesztőrendszer HX-R60 szögletes keresztmetszetű acél hüvelyből, HXC1 hőálló védősapkából és HX-K bedugható kampóból vagy HX-P bedugható nyílból áll. hüvelyeket megfelelő acélrúdra kell hegeszteni, pl. QHH keresztrúdra (lásd 28. oldal) vagy az LR-N, LR-V (lásd 31. oldal) felfüggesztő kampókra. védősapka árnyékoló hatásának következtében nem juthat be szennyeződés a hegeszthető hüvely belsejébe, így többszöri festés után is biztosított a megfelelő elektromos kontaktus, valamint csak a bedugható kampót kell kicserélni. hüvelybe dugható kampó HX-K vagy nyílhegy HX-P hőálló védősapka HX-C1 hegeszthető szögletes fém hüvely HX-R 60 HX-R60 megnevezés HX-R60 hegeszthető hüvely megnevezés HX-C1 hőálló védősapka bemetszéssel HX-C1 megnevezés HX-P 50 x HX-P 50 x 145 HX-P 34 x S hüvelybe dugható nyílhegy egyenes hüvelybe dugható nyílhegy hajlított hüvelybe dugható csőrös nyílhegy HX-P HX-K x 50 HX-K x 75 HX-K x 75 HX-K 150 megnevezés hüvelybe dugható kampó Ø mm x L:50 mm hüvelybe dugható kampó Ø mm x L:75 mm hüvelybe dugható kampó Ø mm x L:75 mm megnevezés HX-DK 3x150HN hüvelybe dugható duplakampó négyzetes drótból HX-DK 30

31 nto-hook LR-S (szabadalom) függeszték barázdált rúdból Ezzel a rendszerrel szerszám nélkül lehet kialakítani függesztéket. Gyorsan és egyedileg összeállítható függeszték könnyű elemek elhelyezésére. Csak egy felfüggesztő kampón (Ø 6 mm) barázdált rúd és szorító kapocs szükséges hozzá. Típus LR-S 700 LR-S 800 LR-S Megnevezés 700 mm hosszú 800 mm hosszú mm hosszú barázdált rúd LR-S szorító kapocs LR-SK megfelelő méretű kampók nto Hook-HF lásd 23. oldal Típus LR-SK Megnevezés szorító szorítókampók HF nto-hook LR-K (szabadalom) LR-N/V rögzítőelemek Könnyű tárgyak felfüggesztéséhez a rögzítőelemekkel gyorsan, néhány mozdulattal lehet egy vagy több keresztgerendát (QTR típusú), egymás alatt rögzíteni egy Ø 6,0 mm felfüggesztő kampó (LR-N 6 x, LR-V 6 x 700) segítségével. Keresztgerendákat is fel lehet függeszteni a két végére helyezett rögzítőelemekkel. N típus V típus (védett elfordulás ellen) felfüggesztő kampó Típus Hosszúság LR-N 6 x LR-V 6 x 700 LR-V 8 x 700 mm 700 mm 700 mm Rögzítőelem Típus LR-K Érdeklődésre más hosszúságban is. 31

32 nto-tape KPE 220 C Típus Tekercshossz KPE 66 m nto-tape K, KST öntapadó maszkoló szalag porszórásnál - nagy szakítószilárdságú öntapadó szalag a kívánt részek kitakarásához porszórásnál - maradékmentesen eltávolítható - hőállóság: max. 220ºC - színe: zöld - kétrétegű festésnél festési próba szükséges Példa a megrendeléshez : KPE 50 =>szélesség 50 mm öntapadó maszkoló szalag porszórásnál - K típus vékonyabb mint KPE, így simulóképesebb, különben azonos felhasználási terület - KST típus erősebben tapad mint K, de meg megfelelően simulékony az éleken történő felragasztáshoz és így alternatívaként alkalmazható durva felületen és merítéses festési eljárásoknál - maradékmentesen eltávolítható - hőállóság: max. 220ºC, - színe: kék - kétrétegű festésnél festési próba szükséges Típus Tekercshossz K KST 66 m 66 m nto-tape KPI 220 C Példa a megrendeléshez : K 50 => szélesség 50 mm KST 25 => szélesség 25 mm öntapadó maszkoló szalag, Poliimid 260 C Típus Tekercshossz KPI 33 m - erősebben hőálló, mint a zöld és kék öntapadó szalagok - hőállóság: 260ºC - vékony és erős - nagyon jó vegyszerállóságú - maradékmentesen eltávolítható - kétrétegű festésnél festési próba szükséges Példa a megrendeléshez : KPI 50 => szélesség 50 mm 32

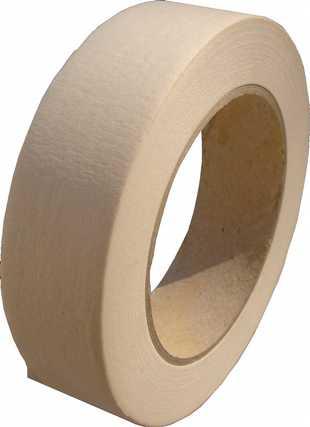

33 nto-tape KP öntapadó maszkoló papírszalag - stabilizált krepp ragasztószalag hálósított kaucsuk ragasztóval - nedves festéshez ajánlott - maradékmentesen eltávolítható - hőállóság: max. ºC - szalagvastagság: 0,15mm durva felületekre is alkamazható - színe: chamois Típus Tekercshossz KP 50 m Példa a megrendeléshez : KP 25 => szélesség 25 mm nto-tape KD kétoldalas maszkolószalag - az egyik oldalon lehúzható védőfólia - erős tapadás - maradékmentesen eltávolítható - hőállóság: max. ºC - kétrétegű festésnél festési próba szükséges C Típus Tekercshossz KD 33 m Példa a megrendeléshez : KD 15 => szélesség 15 mm nto-tape KGW üvegszövetes öntapadó szalag - nagy szakítószilárdság és kopásállóság a beépített üvegszövet miatt - pl. homokszórásnál kíválóan alkalmazható - jó oldószerállóság - hőállóság: max. 260ºC Típus Tekercshossz KGW 33 m KGW 50 => szélesség 50 mm öntapadó szalag homokszóráshoz 70 C Tekercshossz KHO 30 m 260 C Példa a megrendeléshez : nto-tape KHO Típus C - nagyon vastag vinil fólia - teljes vastagság : μm - hőállóság: max. 70ºC - homokszórásnál kíválóan alkalmazható Példa a megrendeléshez : KHO 50 => szélesség 50 mm 33

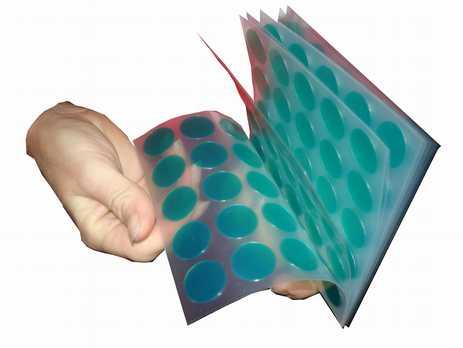

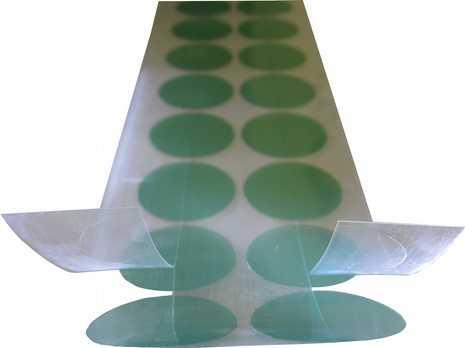

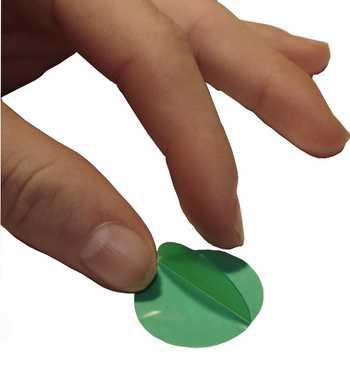

34 nto-tpe KPPE standard maszkoló korongok - nagy szakítószilárdságú öntapadó korongok a kívánt részek kitakarásához porszórásnál és más magas hőmérsékletű felhasználásoknál - maradékmentesen eltávolítható - minimális zsugorodás - hőállóság: max. 220 C - ívben gyártva - más méretben és formában is legyárthatók 220 C Típus KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE Átmérő Típus KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE nto-tpe KPGL KPGL 6 KPGL 8 KPGL 9 KPGL C Ø db/tekercs maszkoló korongok sliccelt fólián - hőállóság: max. 220 C - tekercsben gyártva - ugyanaz az anyag mint KPPE Típus Átmérő Típus KPGL 11 KPGL 12 KPGL 13 KPGL 14 KPGL 15 KPGL 16 KPGL 18 KPGL 20 KPGL 25 KPGL 50 Ø db/tekercs

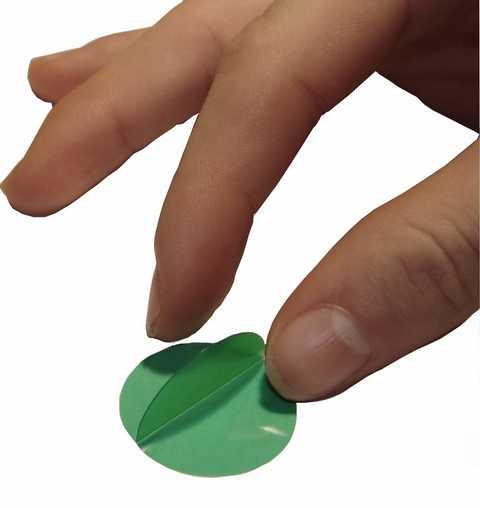

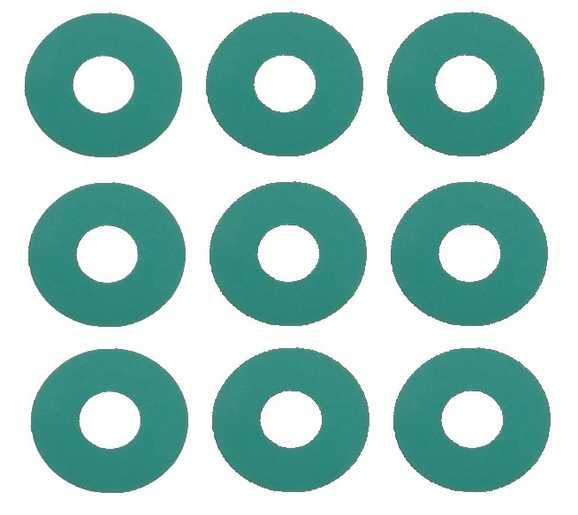

35 nto-tpe KPWD (szabadalom) füles maszkoló korongok Ø db/tekercs Típus KPWD 10 KPWD 12 KPWD 14 KPWD 15 KPWD 16 KPWD 18 KPWD 20 KPWD C - hőállóság: max. 220 C - tekercsben gyártva - könnyen helyezhető fel és távolítható el - ugyanaz az anyag mint KPPE nto-tpe KPPE stancolt maszkoló elemek - takaró elemek különböző méretben és formában rendelhetők - a megrendelő kívánsága szerinti takaró elemeket stancoló gépeinkkel rövid határidővel le tudjuk gyártani Hőálló maszkoló fóliák úgy porszóráshoz, mint nedves festéshez rendelhetők. Kérjen ajánlatot! nto-tpe KPP stancolt krepp korongok - stabilizált krepp ragasztószalag - nedves festéshez ajánlott - maradékmentesen eltávolítható - hőállóság: max. C Típus KPP 8 KPP 10 KPP 12 KPP 15 KPP 18 KPP 20 Ø db/tekercs C - más átmérővel is szállítható - kérjen ajánlatot 35

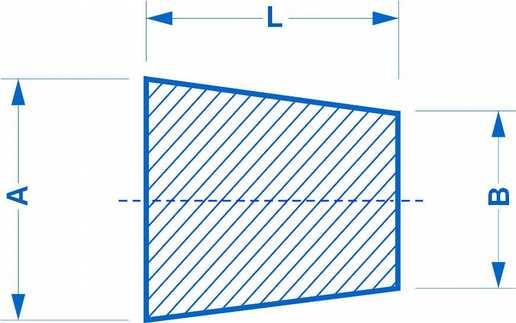

36 nto-plug kónikus dugók - lyukak és menetes furatok védelmére - ideálisan alkalmazható porszórásnál, KTL-nél stb. - hőállóság: max., többször felhasználható - színkódolva a jobb szelektálhatóság érdekében - WE oldalunkon mindíg megtalálja a legújabb típusokat dugó kisebbik átmérője () 15%-al legyen kisebb mint a levédendő furat Megjegyzés M2 M3 M2 M3 M4 M4 M5 M6 M7 M8 M10 M12 L 1,6 3,2 4,8 4,8 4,8 5,5 6,4 6,4 5,5 7,0 7,0 8,0 8,7 9,0 8,7 9,5 9,5 9,5 11,1 11,1 11, ,3 0,4 0,5 1,6 1,2 1,6 1,6 1,2 1,2 3,2 3,2 4,7 2,5 4,8 4,4 4,8 3,2 6,4 6,4 6,0 6,4 8,7 8,7 8,0 3,2 7,9 7,9 9,0 8,0 15,9 19,1 15,9 56,9 15,9 19,1 27,9 19,1 6,4 20,0 40,0 20,0 15,9 2 31,8 19,1 20,0 48,0 17,5 20,6 20,0 50,1 20,7 2 28,6 36

37 nto-plug kónikus dugók Megjegyzés M14 M16 M18 M20 M22 M24 M30 M30 M33 M33 M36 M42 M45 M60 M62 L 14,3 1 15,1 15,9 16,7 17,5 18,0 19,1 19,1 19,8 20,3 23,5 23,8 2 25,1 27,0 27,9 30,0 31,0 31,8 33, ,5 38,9 41,3 42,9 44,5 46,1 50,0 52,4 56,0 62,7 63,5 68,3 7 88,9 101,6 127,0 9,5 11,0 10,3 11,1 11,1 1 14,3 14,3 15,9 15,9 19,1 18,3 18,0 22,4 19,8 2 23,8 27,8 2 26,2 27,0 28,0 29,0 30,2 31,8 33,4 35,7 37,3 41,3 44,5 47,6 50,0 5 57,9 61,9 76,2 82,6 88,9 20,0 22,2 20,0 14,3 15,9 19,1 30,0 20,0 30,0 30,0 21,0 34,9 50,8 37

38 nto-plug EPDM kónikus dugók - lyukak és menetes furatok védelmére - előnyös árú alternatíva szilikon dugókra - hőállóság: max. 150 C - anyaga: EPDM, szín: fekete 150 C Megjegyzés L EPDM EPDM EPDM EPDM EPDM 0619 EPDM EPDM EPDM EPDM EPDM EPDM EPDM M2 M3 M4 M2 M3 M4 M4 M5 M6 M7 M8 M8 M10 M12 M14 M16 M18 M20 M24 5,5 6,4 8,7 9,5 11, ,7 19,0 20,0 26,0 1,2 1,2 3,2 4,7 6,4 8,7 9,0 1 16,0 20,0 27,9 19,1 15,9 19,1 17,5 19,0 nto-plug PH üreges kónikus dugók - könnyített kónikus dugó lyukak és menetes furatok védelmére - ára előnyösebb mint a teli kónikus dugóé - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. - többször felhasználható D d L PH PH PH PH PH PH PH PH PH PH PH PH PH PH PH ,0 31,8 36,5 41,3 44,5 50,0 5 56,0 62,7 63,5 68,3 7 88,9 101,6 127,0 2 26,2 30,2 33,4 37,3 41,3 4 47,6 50,0 5 57,9 61,9 76,2 82,6 88,9 34,9 50,8 38

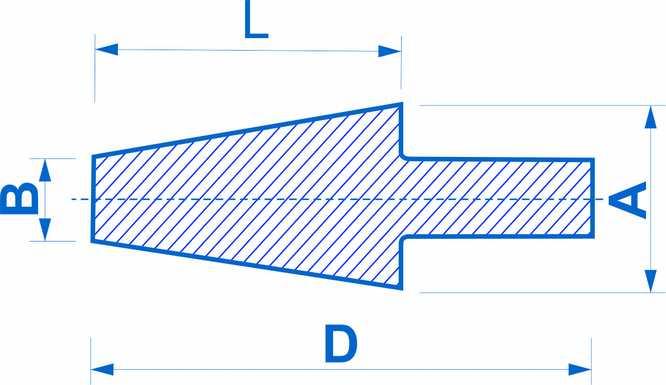

39 nto-plug PH- üreges kónikus dugók fogantyúval - könnyített kónikus dugó lyukak és menetes furatok védelmére - ideálisan alkalmazható porszórásnál, stb. - a fogantyúval könnyen kezelhető - hőállóság: max. - többször felhasználható D d L PH PH PH PH PH ,0 31,8 36,5 50,0 56,0 2 26,2 30,2 41,3 47,6 24,5 10,2 nto-plug PL kónikus dugók fogantyúval - felhasználási területe hasonló, mint a dugóknak, csak könnyebb kezelést tesz lehetővé a fogantyúval - hőállóság: max. Megjegyzés L D PL M2-3 rózsaszín PL M4-5 fekete PL M6-8 piros PL M8 fehér PL M8 sárga PL M12 lila PL M14 zöld M2 M3 M4 M5 M6 M8 M8 M8 M12 M14 4,8 6,6 8,7 9,5 9,5 15,2 15,9 1,6 3,2 4,8 6,4 6,4 10,3 11,1 15,9 19,1 15,9 19,1 22,2 28,7 31,8 28,7 31,8 44,5 41,3 39

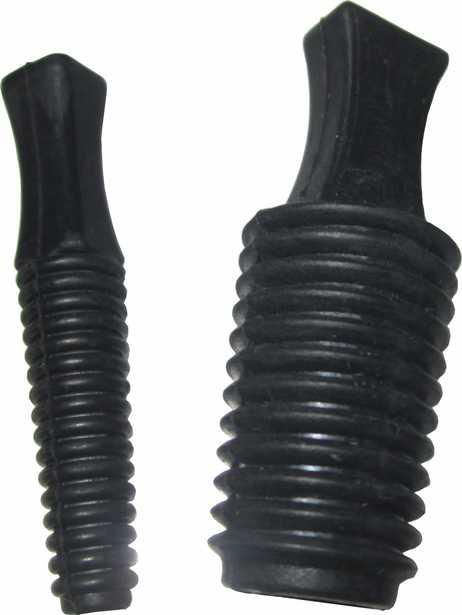

40 nto-plug P menetes dugó - belső menetek teljes kitakarására - kiváló tömítési képesség a meneteknél - ideálisan alkalmazható porszórásnál, KTL-nél stb. - hőállóság: - többször felhasználható P P P P P P P P P P P P P P P L 6,0 8, ,0 18,0 20,0 22,5 2 26,0 28,0 28,6 31,8 6,0 8, ,0 18,0 20,0 22,5 2 26,0 28,6 nto-plug P EPDM menetes dugó - belső menetek teljes kitakarására - előnyös árú alternatíva szilikon dugókra - a fogantyúval könnyen kezelhető - hőállóság: max.150 C - anyaga: EPDM - szín: fekete P P P P P P P P P L EPDM 0402 EPDM 0604 EPDM 0806 EPDM 8 EPDM 1210 EPDM 1412 EPDM 1614 EPDM 1816 EPDM ,0 8, ,0 18,0 20,0 6,0 8, ,0 18,0 150 C 40

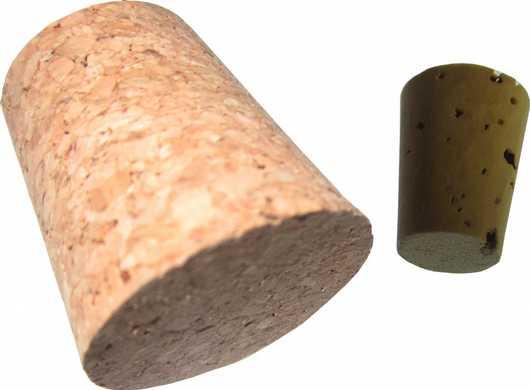

41 nto-plug P TPE menetes dugó - menetes furatok védelmére - ideálisan alkalmazható lakkozásnál, stb. - a menetes furatok első menetének kitakarására - hőállóság: max. 135 C - anyaga: termoplasztikus elasztomer (TPE) - szín: kék 135 C P P P P P P TPE TPE TPE TPE TPE TPE L 6,0 8, ,0 8, nto-plug PO 150 C kónikus parafadugók - kónikus dugó lyukak és menetes furatok védelmére - előnyös áralternatíva a műanyag dugókhoz - ideálisan alkalmazható lakkozásnál, stb. - hőállóság: max. 150 C - természetes parafa PO PO PO PO PO PO PO PO PO PO PO PO PO PO PO L

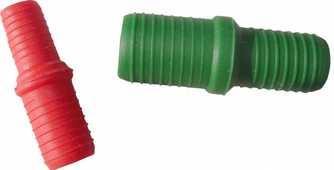

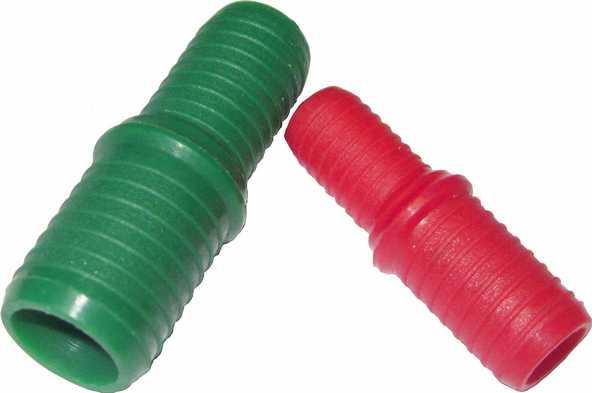

42 nto-plug PT (szabadalom) menetes tömör dugó - belső menetek védelmére - ideálisan alkalmazható porszórásnál, KTL-nél, stb. - hengeres tömör dugó - többször felhasználható - meggátolja a folyadékok bejutását - hőállóság: max. PT 0405 PT 0608 PT 0810 PT 1012 PT 1416 PT 1820 PT 2430 Megjegyzés M4 / M5 M6 / M8 M8 / M10 M10 / M12 M14 / M16 M18 / M20 M24 / M30 5,6 8,0 1 16,0 20,0 2 6, ,0 20,0 28,0 nto-plug PT-H (szabadalom) menetes üreges dugó PT-H 0405 PT-H 0608 PT-H 1012 PT-H 1416 PT-H 1820 PT-H belső menetek védelmére - ára előnyösebb, mint a tömör dugóé - hőállóság: max. - többször felhasználható Megjegyzés M4 / M5 M6 / M8 M10 / M12 M14 / M16 M18 / M20 M24 / M30 5,6 8,0 1 16,0 20,0 2 6,4 1 16,0 20,0 28,0 42

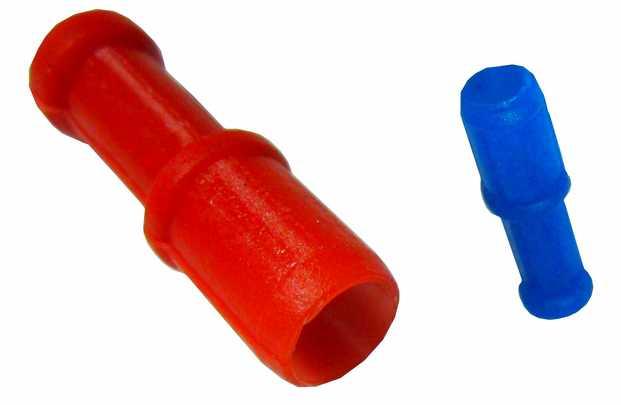

43 nto-plug PT EPDM (szabadalom) menetes tömör dugó - belső menetek védelmére - hengeres tömör dugó - hőállóság: max. 150 C - anyaga: EPDM, szín: fekete 150 C PT EPDM 0405 PT EPDM 0608 PT EPDM 1012 PT EPDM 1416 PT EPDM 1820 nto-plug POT Megjegyzés M4 / M5 M6 / M8 M10 / M12 M14 / M16 M18 / M20 5,6 8,0 1 16,0 20,0 6,4 1 16,0 20,0 hengeres dupladugók karimával - belső menetek védelmére - ideálisan alkalmazható az első menet védelmére - minden dugó két metrikus menethez használható - hőállóság: max. - saválló és könnyen tisztítható - többször felhasználható POT 0405 POT 0608 POT 1012 POT 1416 POT 1820 Megjegyzés M4 / M6 / M10 / M14 / M18 / 5,5 8,0 1 16,0 20,0 6,5 1 16,0 20,0 M5 M8 M12 M16 M20 nto-plug PY hengeres üreges dugó - menetes furatok védelmére, többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: max. 270 C PY M5 PY M6 PY M8 PY M10 PY M12 L M5 M6 M8 M10 M12 6,00 7,10 9,70 12,30 14, C 43

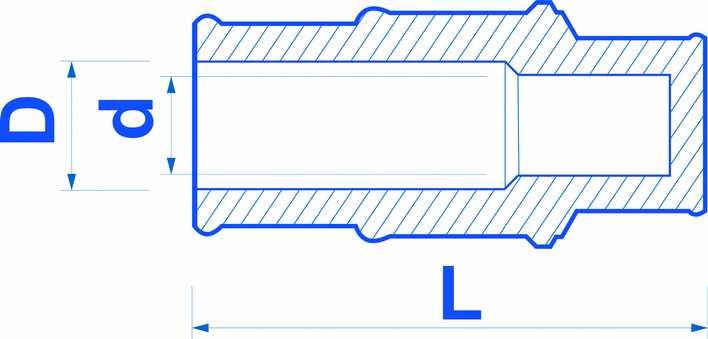

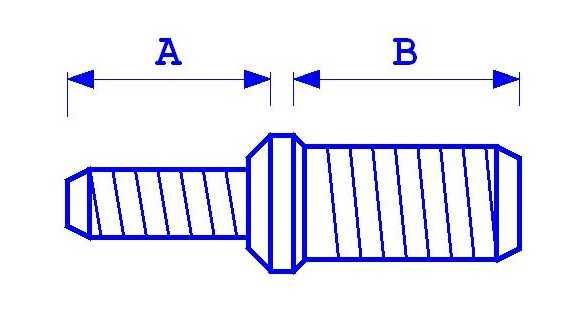

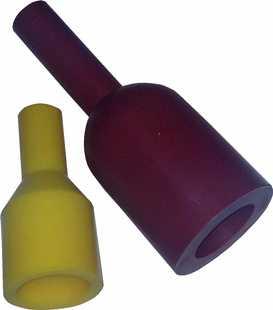

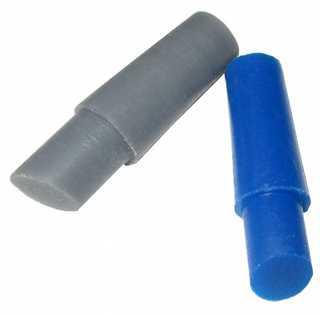

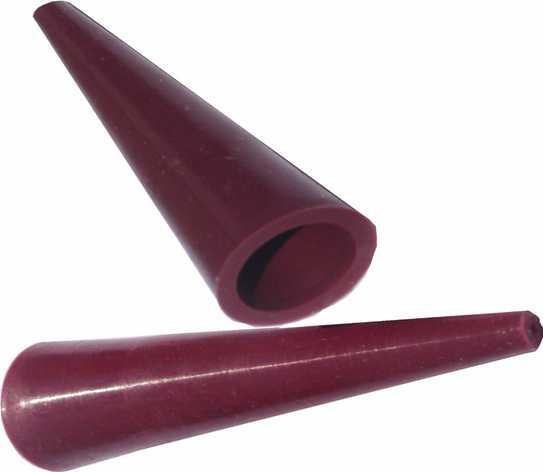

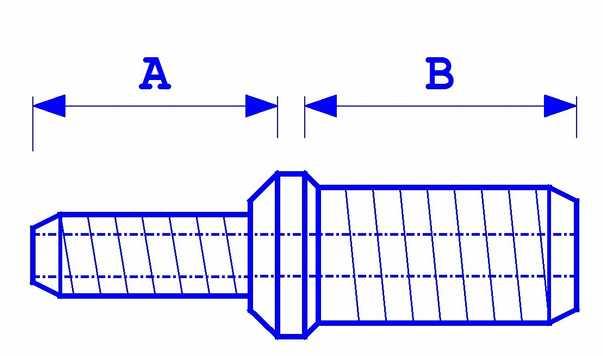

44 nto-plug PI (szabadalom) lépcsős hengeres dugó - három különböző átmérőjű belső menetes furat kitakarására alkalmas - védőbúraként is használható, mivel üreges - hőállóság: PI PI PI nto-plug PV méret D d L M4 M5 M6 M8 M10 M12 M14 M16 M18 5,7 9,5 7,5 15,5 25,8 37,1 (szabadalom) szelepes dugó - a dugó üreges és szeleppel rendelkezik - a szelep biztosítja a levegő távozását és így megakadályozza a dugó zsákfuratból való kilökődését - hőállóság: max. 280 C - a fogantyú könnyíti a kezelhetőséget - többször felhasználható Megjegyzés PV 0608 PV 1012 PV 1416 PV 1820 PV 2224 M6, M10, M14, M18, M22, 280 C M8 M12 M16 M20 M24 nto-plug PW puha kónikus üreges dugó - furatok kitakarására - nagyon flexibilis - hőállóság: max. 220 C D d L PW ,8 3,8 49,1 220 C 44

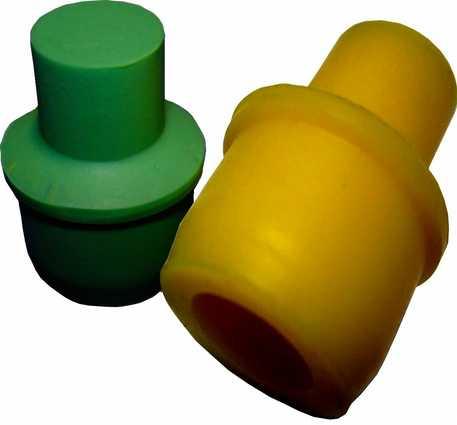

45 nto-plug PR hengeres üreges dugó - belső menetek teljes kitakarására, kiváló tömítési képesség a meneteknél - többször felhasználható - hőállóság: max. Megjegyzés PR 4 PR 5 PR 6 PR 1 /4 PR 8 PR 3/8 PR 10 PR 7/16 PR 12 PR ½ PR 13 PR 16 PR 18 PR 20 PR 22 PR 23 PR 24 M4 M5 M6 1/4 M8 3/8 M 10 7/16 M 12 1/2 M 16 M 20 nto-plug P D L 3,6 4,5 5,3 5,5 7,2 8,5 9,1 10,8 1 12,1 14,8 16,3 18,4 21,0 21,3 22,8 5,8 5,6 5,1 6,4 7,0 8,9 8,8 8,9 7,6 11,0 9,5 1 9,5 13,6 16,0 hengeres tömör dugó - belső menetek teljes kitakarására - többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: max. C D P M5 P M6 P M8 P M10 P M12 4,4 4,9 7,1 9,1 10,8 8,1 9,1 1 13,

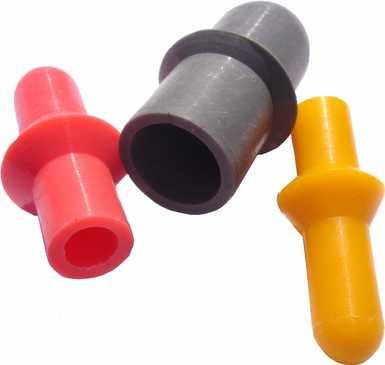

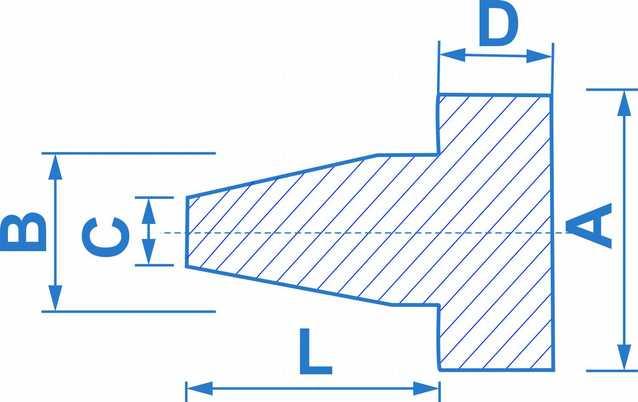

46 nto-plug P peremes védődugó - furatok és stiftek védelmére - süllyesztések kitakarására szolgáló peremmel - hőállóság: max. - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében P P P P D C E L 175 4, , , ,7 7,4 8,7 10,7 13,7 1 14,7 15,8 18, nto-plug PGG ferde végű hengeres dugó - belső menetek teljes kitakarására - többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: max. típus méret d e D L PGG 05 PGG PGG PGG PGG PGG PGG M3 M4 M12 2,5 3,4 4,3 5,1 6,9 8,3 10,3-3,5 4,3 5,2 7,2 8,9 10,5 12,3 7,6 6,5 7,4 7,3 1 14,2 PGG PGG M6 M8 5,1 6,9 6,1 8,1 7,2 8,8 8,0 8,0 M6 M8 nto-plug PP PP 4/10 PP 8/14 PP 10/16 lépcsős kónikus dugó - metrikus menetek kitakarására - könnyen befordítható, így biztonságosan rögzíthető - hőállóság: max. - különböző méretű menetekhez alkalmazható Megjegyzés C D E F M4 M6 M8 M10 M8 M10 M12 M14 M10 M12 M14 M

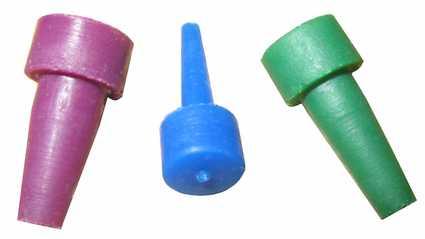

47 nto-plug PD kétirányú dugó - korongdugó menetes furatok védelmére, mely a furat körüli területet is kitakarja - hőállóság: max. - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében Megjegyzés PD PD PD PD PD PD PD PD M3 / M4 M4 / M5 M5 / M6 M6 / M7 M6 M8 M10 M12 C G H 7,0 9,0 1 9,5 17,0 21,0 2 2,8 3,6 4,5 5,3 5,3 7,1 9,6 10,9 3,7 4,7 5,7 6,7 7,0 8,7 10,9 1,4 1,8 2,3 2,6 3,3 3,6 4,8 5,5 1,9 2,4 2,8 3,4 4,3 4,3 5,4 6,4 PDS típusú kétirányú dugó pótlólagos karimával a furatok peremén keletkező festékélek elkerülésére. típus PDS Megjegyzés PDS 45 PDS 68 PDS 1012 PDS 1416 nto-plug PF M4 / M5 M6 / M8 M10 / M12 M14 / M16 típus PD C 16,0 19,0 26,0 26,0 3,6 5,3 8,8 12,5 4,6 7,0 10,5 1 kónikus korongdugó - korongdugó menetes furatokvédelmére, L C D mely a furat körüli területet is kitakarja - hőállóság: max. - többször felhasználható PF ,0 12,5 PF ,9 5,1 12,5 3,5 PF ,7 5,1 3,3 4,9 PF ,0 5,1 9,8 3,3 4,7 PF ,0 6,0 16,5 3,5 9,0 PF ,9 6,2 12,5 PF ,2 6,4 16,5 4,7 10,5 PF ,1 6,5 12,5 PF ,6 8,3 1 7,0 PF ,0 12,1 1 10,9 47

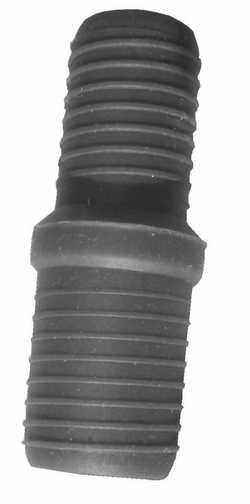

48 nto-plug PE átmenő dugók - belső menetek védelmére - ideálisan alkalmazható porszórásnál, KTL-nél stb. - többször felhasználható - hőállóság: max. PE típus - PE-H típus üreges kivitelű, ezáltal anyagtakarékos PE-H típus - WE oldalunkon mindíg megtalálja a legújabb típusokat z átmenő dugót a vékonyabbik felénél fogva kell a levédendő furatba behúzni. dugó vastagabbik felének átmérője legalább 4%-al legyen nagyobb mint a levédendő furat. dugó biztosan üljön a furatban, de ne kelljen nagy erővel behúzni. Megjegyzés C D PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE M2 M3 1,9 2,8 3,2 3,6 4,1 4,7 5,5 5,7 6,0 6,2 6,5 7,0 7,1 7,9 8,4 8,5 8,9 9,5 9,8 10,4 10,5 11,2 11,3 11,4 1 12,6 1,2 1,6 1,6 2,2 2,4 2,8 2,8 2,8 3,3 3,2 4,5 4,3 3,3 3,2 3,5 3,9 6,4 3,4 4,9 3,9 4,9 6,5 6,5 6,2 6,4 15,5 15,9 15,9 15,9 15,9 15,9 10,2 31,8 23,8 28,4 22,4 25,6 13,3 50,8 1 15,9 14,2 14,8 15,9 15,9 31,8 23,4 2 23,5 20,0 19,2 4 25,2 M4 M5 M5 M6 M8 M10 M12 PE típus PE-H típus 48

49 nto-plug PE átmenő dugók PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE-H PE-H PE-H PE-H Megjegyzés M14 M16 M18 M20 üreges üreges üreges üreges C D 12,9 13,5 14,7 15,5 16,3 18,0 19,6 20,5 21,4 22,8 25,9 31,0 3 43,5 36,8 39,5 50,8 58,1 6,5 6,4 8,0 6,4 9,5 9,5 9,5 10,9 9,5 9,5 9,5 9,5 18,6 2 19,1 20,0 20,0 29,0 31,8 31,8 51,0 31,8 70,0 63,5 3 59,0 50,8 38,0 33,7 23,6 31,0 51,0 24,6 31,8 70,0 63,5 3 59,0 6 nto-plug PE EPDM 150 C - belső menetek védelmére - előnyös árú alternatíva szilikon dugókra - hőállóság: max. 150 C - anyaga: EPDM - szín: fekete PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM átmenő dugók Megjegyzés C D M2 M3 M4 1,9 2,8 3,6 4,1 5,5 7,0 8,9 11,3 13,5 15,5 18,0 19,6 1,2 1,6 2,2 2,4 3,3 3,2 4,9 6,5 6,4 6,4 9,5 9,5 15,5 15,9 15,9 23,8 22,4 31,8 1 14,2 14,8 23,4 23,5 25,2 33,7 23,6 M6 M8 M10 M12 M14 M16 M18 M20 49

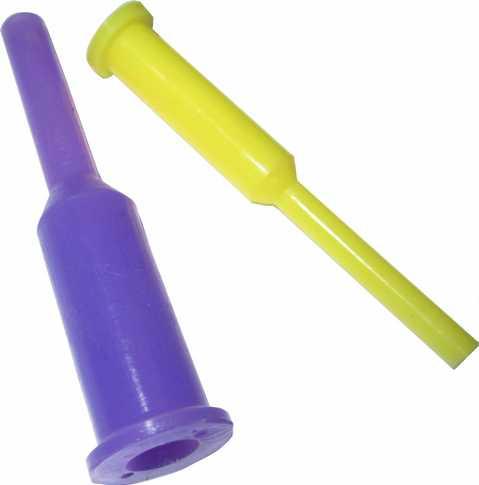

50 nto-plug PE-M peremes átmenő dugók - belső menetek védelmére - ideálisan alkalmazható porszórásnál, KTL-nél stb. - az első menet letakarására - többször felhasználható - hőállóság: max. PE M3 PE M4 PE M5 PE M6 PE M8 PE M10 PE M12 PE M14 PE M16 M3 M4 M5 M6 M8 M10 M12 M14 M16 nto-plug PE-G (szabadalom) D L 2,8 3,6 4,4 5,5 7,2 8,8 11,2 12,4 14,7 1 1 üreges átmenő dugók - furatok védelmére, - üreges kivitel a nagyobb flexibilitás és előnyösebb ár érdekében - védőbúraként is használható - hőállóság: max. PE-G PE-G PE-G PE-G PE-G PE-G PE-G PE-G PE-G D L d ,8 25,8 29,8 34,8 39,8 42,8 51,8 59,8 70,8 50

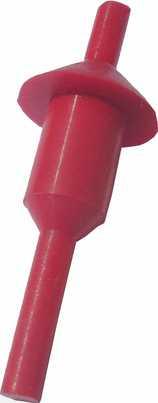

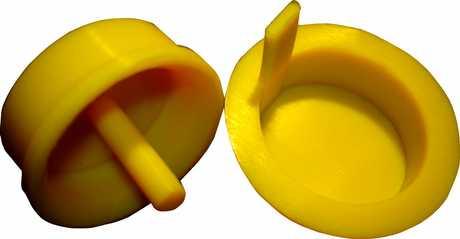

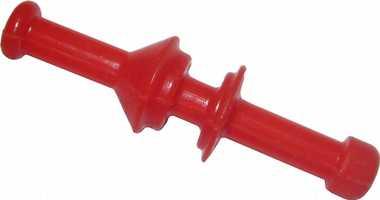

51 nto-plug PG üreges nagy dugók - nagy átmérőjű furatok kitakarására - hőállóság: PG többször PG felhasználható PG 038 PG PG PG PG PG PG PG PG PG D L típus 23,9 31,2 31,3 31,9 35,6 38,0 40,6 45,5 46,5 53,6 74,5 90,0 24,9 27,0 8,0 30,5 20,0 1 15,7 5,9 3 20,1 1 34,2 C C C nto-plug PC C típus - tárcsával kombinálható, furatba behúzható átmenő dugó - például belső menetek védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max. - többször felhasználható M3 M4 M5 M6 M8 M10 M12 típus tárcsával kombinálható átmenő dugók PC PC PC PC PC PC PC típus M3 M4 M5 M6 M8 M10 M12 L H ,9 3,8 4,5 5,5 7,4 9,2 11, átmenő dugóhoz PC 3 PC 4 PC 5 PC 6 PC 8 PC 10 PC 12 PC PC PC PC PC PC PC M3 M4 M5 M6 M8 M10 M12 K L M T ,6 3,4 4,1 6,7 8,2 9,

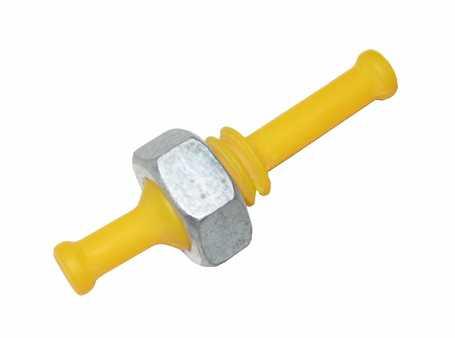

52 nto-plug PC-K átmenő dugók karimával - átmenő furatba behúzható dugó, mely a furat körüli területet is kitakarja - hőállóság: max. - többször felhasználható PC-K PC-K PC-K PC-K PC-K PC-K PC-K L ,9 4,5 6,0 8, nto-plug PZ fogantyús dugó anyákhoz - hegeszthető és bepréselhető metrikus anyákhoz, - hőállóság: max. - a kitakarás mindkét oldalon biztosítva van - négykarimás tömítődugó PZ-Z a nagyobb flexibilitás érdekében - vastagabb anyákhoz is alkalmazható - hőállóság: max. PZ M3 PZ M4 PZ M5 PZ M6 PZ M8 PZ M10 PZ M12 PZ M16 M3 M4 M5 M6 M8 M10 M12 M16 PZ-Z M3 PZ-Z M4 PZ-Z M5 PZ-Z M6 PZ-Z M8 M3 M4 M5 M6 M8 - ha a menetes furat csak az egyik oldalról érhető el, akkor a PZ típus helyett a rövidebb változata a PZ-K ajánlott - db PZ-K megrendelése esetén térítésmentesen behelyező szerszámot mellékelünk PZ-K M8 PZ-K M10 PZ-K M12 M8 M10 M12 52

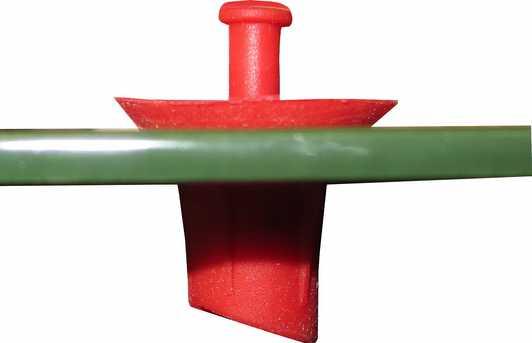

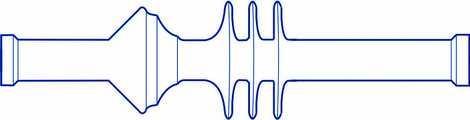

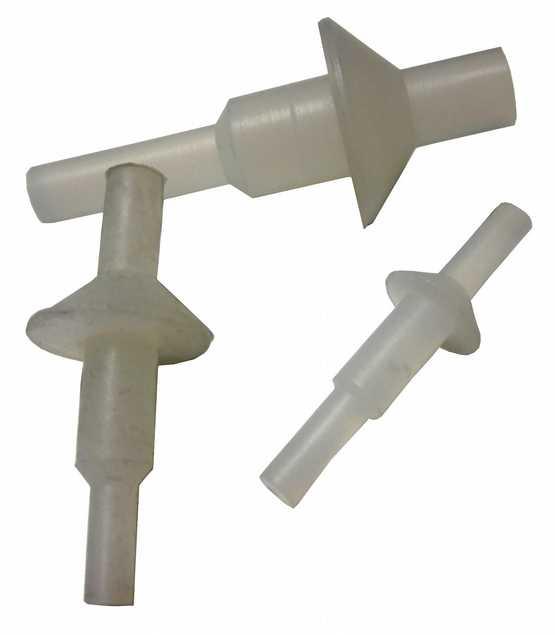

53 nto-plug PZ duplakarimás tömítődugó - átmenő furatba és menetes furatba behúzható dugó, mely a furat körüli területet is kitakarja mindkét oldalon - hőállóság: max. - többször felhasználható C D PZ PZ 067 PZ PZ PZ PZ PZ PZ PZ PZ PZ 103 PZ ,0 7,8 9,5 9,5 9,5 10,7 10,8 11,3 11, ,4 10,3 10,7 11,6 12,3 9,9 10,7 10,2 12,6 10,2 1 15,2 4,1 6,6 6,7 6,7 6,9 8,0 8,5 8,5 10,3 10,3 10,3 6,2 6,7 7,1 8,0 8,8 6,7 6,6 6,6 9,0 6,6 11,6 nto-plug PJ (szabadalom) dugó süllyesztett furatokhoz - süllyesztett furatok kitakarására - hőállóság: max. 280 C - a fogantyú megkönnyíti a kezelhetőséget - többször felhasználható 280 C PJ 08 PJ 10 PJ 12 D d ,0 8,7 10,4 53

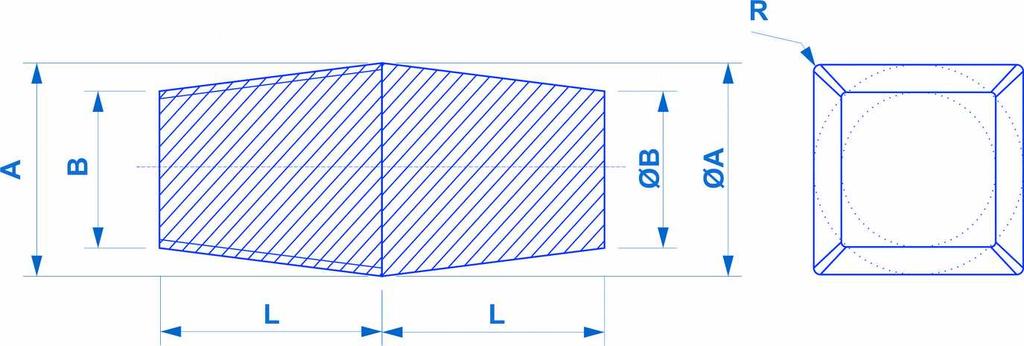

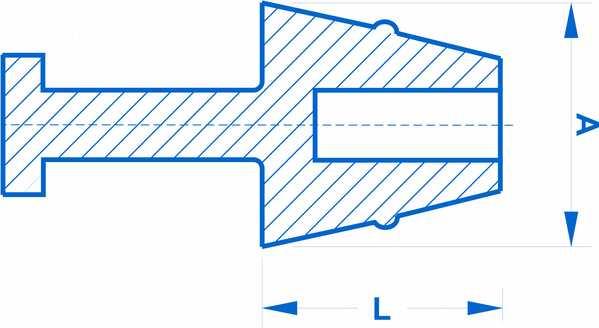

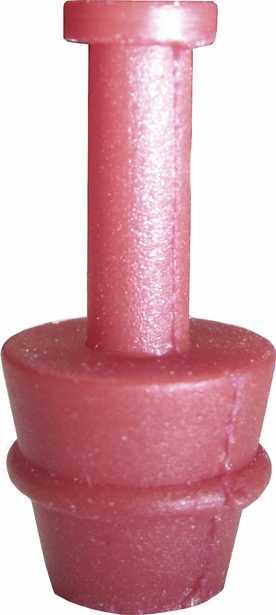

54 nto-plug PER kónikus dugó szögletes / kerek - kombi dugó egyik oldal kerek, másik szögletes - hőállóság: max. PER 1310 PER 1613 PER 1916 PER 2522 L R 15,9 19,1 9,5 15,9 22,2 15,9 19,1 19,1 0,5 0,5 0,8 1,0 nto-plug PLR karimás kónikus dugó fogantyúval - menetes furatok védelmére - a karimáig kell a menetbe nyomni - megakadályozza a festék esetleges felszakadását - hőállóság: max. PLR 03 PLR 04 PLR 05 PLR 06 PLR 08 PLR 10 PLR 12 Megjegyzés L M3 M4 M5 M6 M8 M10 M12 2,8 3,6 4,6 5,5 7,4 9,1 10,8 6,0 8,0 54

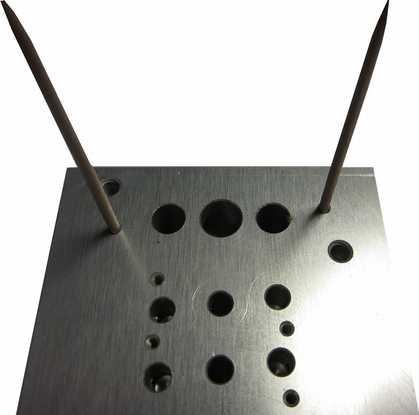

55 nto-plug PNK (szabadalom) maszkoló dugók kisméretű menetes furatokhoz - menetes furatok védelmére - különösen alkalmas kisméretű menetes furatokhoz - hőállóság: max. PNK PNK PNK PNK M2,5 M3 M4 M5 Megjegyzés d L 2,1 2,5 3,3 4,2 M2,5 M3 M4 M5 nto-plug PN egérfarkak - kis átmérőjű furatok kitakarására - hőállóság: max. - többször felhasználható D d L 2,1 2,5 0,6 0,6 0,8 0,8 33,8 52,8 49,0 52,8 PN PN PN PN nto-plug PNZ furatvédő fából - kis átmérőjű furatok könnyű, egyszerű kitakarására, anyaga: fa - az nto-plug PN előnyös árú alternatívája - egyszer használatos D d L PNZ ,

56 nto-cap védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, KTL-nél, eloxálásnál, galvanizálásnál stb. - falvastagság: mm - hőállóság: max., - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében - WE oldalunkon mindig megtalálja a legújabb típusokat Védőbúráként használva a búra átmérője 2 4%-kal legyen kisebb, mint a stiftek vagy a csapok átmérője. Dugóként használva a búra külső átmérője 7%-al legyen nagyobb, mint a furat. védőbúrát csövek lezárására is alkalmazhatjuk D L 1,6 1,8 2,4 2,5 2,5 2,8 2,8 2,8 3,2 3,2 3,5 3,5 3,8 3,8 3,8 3,8 4,4 4,4 4,4 4,6 4,7 4,7 4,7 5,5 5,7 5,7 5,7 5,9 5,9 5,9 6,4 6,4 6,6 7,1 7,1 7,5 7,5 7,5 7,9 7,9 19,1 19,1 19,1 19,1 56

57 nto-cap védőbúrák D L 8,7 9,0 9,5 9,5 9,5 9,5 10,3 11,1 11,6 11,6 11,9 12,1 12,2 13,6 13,6 13,6 14,3 14,3 14,3 15,2 15,9 15,9 15,9 17,4 17,4 18,5 18,5 19,1 19,1 19,1 20,6 2 22,2 23,8 24,6 24,6 27,0 27,5 28,6 30,2 31,8 34,3 3 41,3 44,5 47,6 50,8 53,5 19,1 101,6 76,2 101,6 76,2 16,7 27,9 31,8 57,2 63,5 109,9 48,9 88,9 72,2 38,0 101,6 50,0 76,2 44,5 44,4 50,8 50,8 50,8 50,8 50,8 57

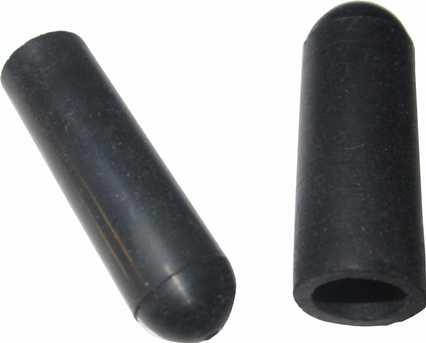

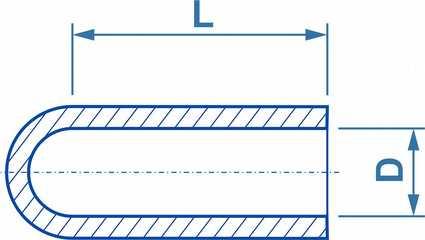

58 nto-cap EPDM védőbúrák - stiftek és külső menetes csapok védelmére - előnyös árú alternatíva szilikon búrákra - hőállóság: max. 150 C - anyaga: EPDM - szín: fekete 150 C EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM nto-cap R D L 2,5 2,8 3,2 3,6 3,8 4,6 4,7 5,7 5,7 5,9 5,9 7,5 7,5 9,5 10,3 11,6 15,9 18,9 védőbúrák belső peremmel - stiftek és külső menetes csapok védelmére - a dupla, belső karima szorosan lezárja a búrát - hőállóság: max. 315 C d D L R 3-9 R 6-9 R 9-12 R R R R R R ,0 9, ,0 21,0 2 27,0 6,0 9, ,0 21,0 2 27,0 30,0 39,0 39,0 39,0 39,0 39,0 39,0 39,0 39,0 5 58

59 nto-cap C lapos lezárású védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max, falvastagsága mm - többször felhasználható C C C C C C C C C C C C C C C C C D L 2,5 3,7 4,7 5,6 7,6 9,5 11,6 15,9 16,3 18,5 18,7 21,7 24,9 31,0 39,5 47,0 30,0 10,1 30,0 30, ,0 30,0 2 50,8 6,0 18,5 17,0 28,0 28,0 nto-cap CD búra egyenes végű fejjel - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max - többször felhasználható CD CD CD CD CD CD CD CD CD M4 M4 M5 M5 M6 M6 M6 M6 M8 x 22 x 42 x 28 x 42 x 10 x 15 x 30 x 42 x 42 M4 M4 M5 M5 M6 M6 M6 M6 M8 d D L 3,5 3,5 4,5 4,5 5,5 5,5 5,5 5,6 7,5 5,5 6,5 8,4 7,5 7,5 9,0 9,0 9,0 11,0 7,5 11,0 9,5 9,0 9, ,0 4 30,0 9,

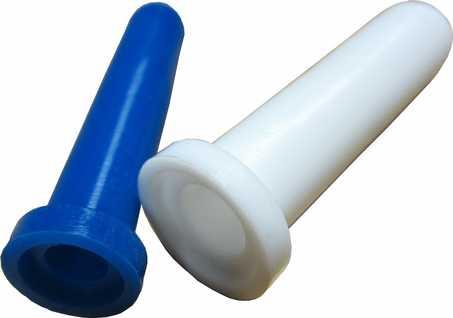

60 nto-cap CQ (szabadalom) quick cap védőbúrák - stiftek és külső menetes csapok védelmére - alacsony súrlódás a belső felület bordázottsága miatt - ideálisan alkalmazható porszórásnál és lakkozásnál - hőállóság: max. - többször felhasználható CQ CQ CQ CQ CQ CQ CQ CQ M3x15 M3x25 M4x20 M4x30 M5x25 M5x35 M6x30 M8x35 d D L 2,8 2,8 3,8 3,8 4,7 4,7 5,7 7,6 5,8 5,8 7,1 7,1 8,4 8,4 9,7 12,2 15,4 20,4 30,4 35,4 30,4 35,4 nto-cap CQ (szabadalom) záróbúra fogantyúval - azonos tulajdonságokkal mint az nto-cap CQ, de fogantyúval d D L CQ M5x15 CQ M6x11 CQ M6x18 4,7 5,7 5,7 8,3 9,6 9,6 15,4 11,4 18,0 nto-cap CO zsírzógomb búra - zsírzógomb kitakarására, hőállóság: max - többször felhasználható C CO ,6 60

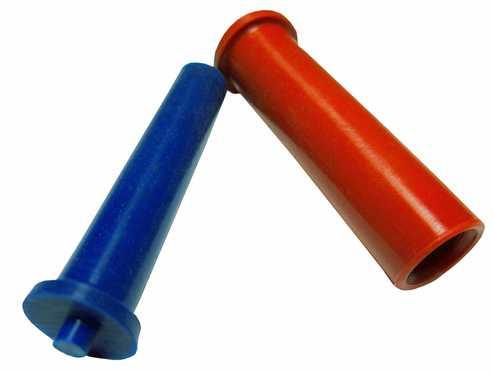

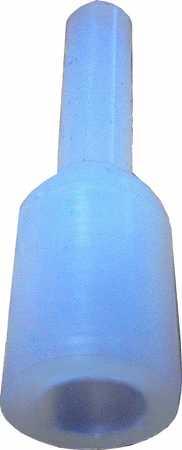

61 nto-cap CE védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max., szín: áttetsző - többször felhasználható CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE C L 3,2 4,6 4,7 5,9 6,0 6,5 7,0 7,5 8,0 9,0 9,5 11,1 1 12,3 13,5 15,4 16,5 17,3 17,9 18,1 19,3 19,3 19,8 20,3 20,8 21,3 22,4 22,9 24,5 24,8 25,7 26,8 28,8 6,4 7,2 7,7 7,9 9,1 9,2 9,7 10,2 10,6 11,2 12,2 14,3 14,6 15,5 16,7 18,6 50,8 30,0 50,8 3 50,8 30,0 23,1 30,0 33,8 24,7 36,1 24,1 30,9 25,7 30,0 30,0 nto-cap CZ metrikus védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max. - a szelepcsúcs levágható légtelenítés céljából - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében C L CZ M5 x 25 CZ M5 x 50 CZ M6 x 25 CZ M6 x 50 CZ M8 x 25 CZ M8 x 50 CZ M10 x 25 CZ M10 x 50 CZ M12 x 25 CZ M12 x 50 4,2 4,2 5,2 5,2 7,2 7,2 9,2 9,2 11,2 11,2 12,5 12, ,5 17,5 19,5 19,5 6,0 6,0 7,0 7,0 9,0 9,0 11,0 11, ,0 2 50,0 2 50,0 2 50,0 2 50,0 61

62 nto-cap CM karimás védőbúra - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max., többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM d D L K 2,7 3,2 3,7 4,4 4,6 5,6 5,6 6,1 7,5 7,5 7,6 9,0 9,5 1 11,7 12,8 15,6 19,8 6,2 6,4 6,6 8,0 9,7 8,0 9,1 8,7 9,1 10,5 10,5 10, ,5 14,5 15,4 20,7 24,7 21,0 35,1 35, ,0 17,2 20,0 21,0 17,8 30,0 38,0 nto-cap CW hegesztőcsap maszkoló - hegesztőcsap védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max., többször felhasználható Megjegyzés D L d H CW M6x38 CW M8x38 M6 M8 5,7 7,5 8,7 10,

63 nto-cap CW hegesztőcsap maszkoló - hegesztőcsap védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max., többször felhasználható CWG M4x25 CWG M5x25 CWG M6x25 CWG M8x25 CWG M10x25 M4 M5 M6 M8 M10 d D L 3,7 4,7 5,6 7,4 9, nto-cap CP védőbúrák - furatok és stiftek védelmére - ideálisan alkalmazható porszórásnál és lakkozásnál - hőállóság: max. - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CP CP CP CP 28 CP CP CP CP CP CP L D 15,9 16,5 16,1 19,1 24,9 27,9 31,0 6,4 8,0 8,5 10,2 1 17,5 19,5 20, ,0 27,9 36,0 51,0 49,0 5 3,3 5,5 4,5 5,8 8,0 1 13,5 14,8 16,0 63

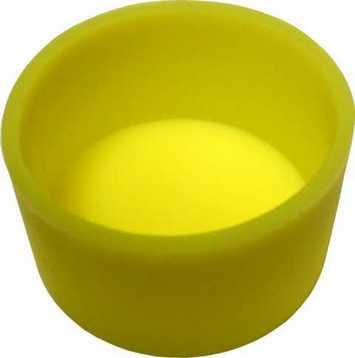

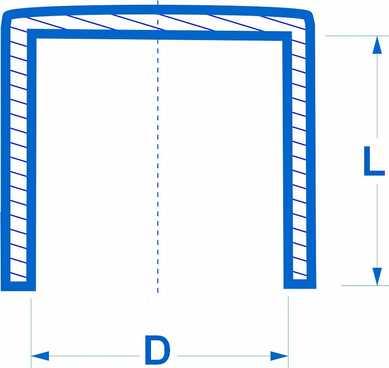

64 nto-cap CG védőbúra karimával - stiftek és külső menetes csapok védelmére, ideálisan alkalmazható porszórásnál lakkozásnál, stb., hőállóság: 270 C, szín: áttetsző, többször felhasználható CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG C D L E 13,1 1 16,9 18,7 19,5 20,6 20,6 23,4 25,2 28,1 30,5 32,8 34,5 36,5 39,5 39,5 41,9 44,5 47,0 49,5 5 56,5 6 64,5 70,2 1 16,5 19,9 20,5 20,6 23,6 23,2 28,2 31,1 33,5 35,8 37,5 39,5 42,5 42,5 44,5 47,5 49,5 52,5 54,5 59,8 64,5 67,5 73,2 18,5 18,0 18,5 18,5 18,5 24,5 18, ,0 11,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 41,0 3 16,7 19,0 20,9 22,2 28,0 24,6 24,5 27,4 30,0 32,5 35,5 37,8 39,5 4 44,5 44,5 46,9 49,5 5 54,5 56,5 6 66,5 69,5 73,2 nto-cap C védőbúrák coll-os méretben - coll méretű külső menetek levédésére porszórásnál, lakkozásnál stb. - többször felhasználható C C C C C C C Megjegyzés D L ½ ¾ 1 1 ¼ 1 ½ 2 2 ½ 20,6 31,0 40,0 4 57,1 73,3 18,5 16,5 17,0 17,0 17,0 2 64

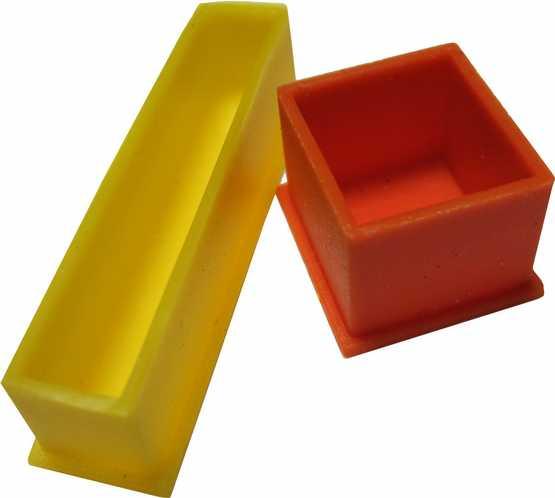

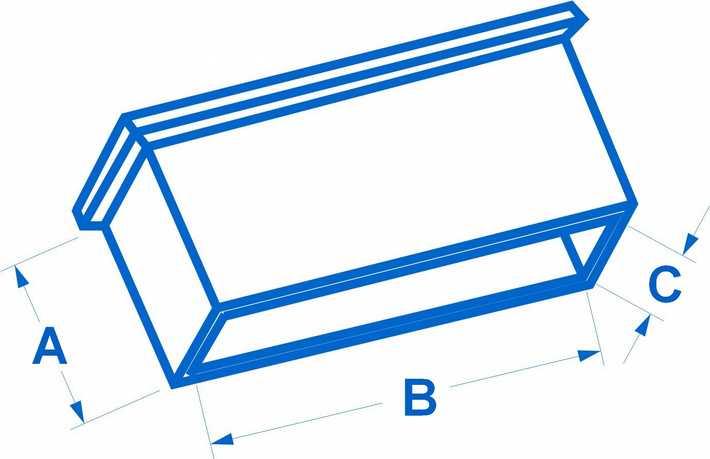

65 nto-cap CV szögletes védőbúra - szögletes elemek maszkolásához - hőállóság: max. 270 C - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CV 23 x 7,5 x 11 CV 14 x 15,5 x 12,5 CV 42 x 7,5 x C nto-cap CF C ,5 15,5 7,5 11,0 12,5 védőbúra lapos csatlakozókhoz - zárósapka lapos és szögletes csatlakozó kitakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 270 C - peremfogantyú az egyszerű kezelhetőség érdekében (a típus) - többször felhasználható típus CF 2811 CF 4811 CF 6311 CF CF CF CF CF CF CF típus C 2,8 4,8 6,3 5,9 6,4 7,9 11,7 11,7 11,9 12,5 0,8 0,8 0,8 0,8 0,8 0,6 0,9 0,9 1,0 1,2 11,0 11,0 11,0 11,0 11,0 8,3 5,7 7,0 9,5 17,5 270 C típus 65

66 nto-cap CK papírhüvely - papírhüvely egyszerű maszkolási feladatok ellátására - stiftek és külső menetes csapok védelmére - alternatíva gumibúrák vagy csövek helyett - természetes anyagok 290 C méret d D L CK M8 x 35 CK M10 x 40 CK M12 x 40 CK M16 x 40 CK M20 x 50 M8 M10 M12 M16 M20 8,0 1 16,0 20,0 9,0 11,7 13,3 17,3 21, nto-cap CS rugóacélhüvely - belső és külső menetek kitakarására - vékony rugóacélból készült - hosszúság: 25 mm belső menetekre CS M4- CS M5- CS M6- CS M8- CS M10- CS M12- külső menetekre méret CS M4-K CS M5-K CS M6-K CS M8-K CS M10-K CS M12-K M4 M5 M6 M8 M10 M12 nto-seal SH méret M4 M5 M6 M8 M10 M12 maszkoló lemez - öntvényekben, lemezekben található nagy átmérőjű furatok belső felületének kitakarására - SH 60 speciális alapanyagú rugalmas lemez lekerekített sarkokkal - kézzel hengeres formára hozható és beilleszthető a furatba - más méretek érdeklődésre furathoz Ø SH 60 / 140mm kb

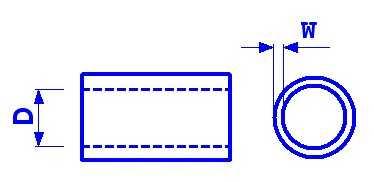

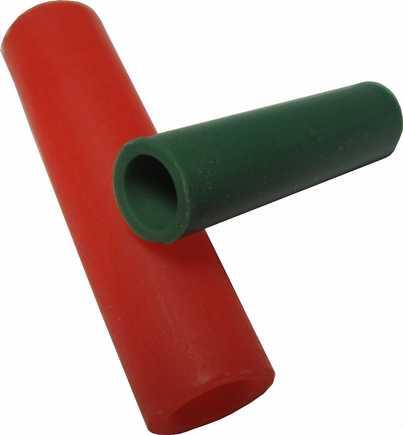

67 nto-tube TU védőcsövek - furatok, stiftek, menetek védelmére és letakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 280 C - többször felhasználható - szükség esetén kívánságuknak megfelelő méretre vágjuk le a csöveket D TU 0102 TU 0151 TU 0203 TU 05 TU 0251 TU 0277 TU 0301 TU 0351 TU 0356 TU 0401 TU 0400 TU 0451 TU 0475 TU 0501 TU 0551 TU 0516 TU 0554 TU 0600 TU 0635 TU 0701 D W 1,0 2,5 2,5 2,8 3,5 3,6 4,5 4,7 5,5 5,2 5,5 6,0 6,4 7,0 280 C TU 0714 TU 0751 TU 0792 TU 0801 TU 0951 TU 0953 TU TU 1114 TU 1 TU 1300 TU 1418 TU 1 TU 1620 TU 1721 TU 1822 TU 2024 TU 2226 TU 2529 TU ,6 1,0 1,6 0,5 1,0 1,6 1,0 1,0 1,6 1,0 1,0 1,6 1,0 1,0 1,6 1,6 1,6 1,6 1,0 nto-tube TC 7,1 7,5 7,9 8,0 9,5 9,5 11, ,0 17,0 18,0 20, ,0 W 1,6 1,0 1,6 1,0 1,0 1,6 védőcsövek méretre vágva - külső menetek védelmére és letakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 280 C - többször felhasználható TC M3 TC M4 TC M5 TC M6 TC M8 TC M10 TC M12 L méret M3 M4 M5 M6 M8 M10 M C 67

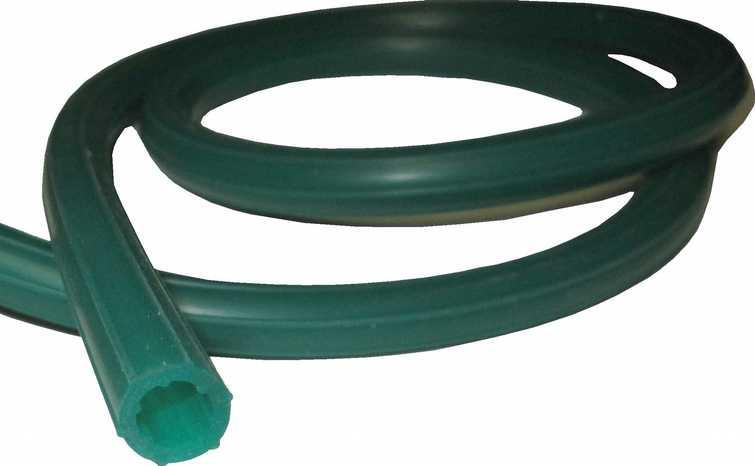

68 nto-tube TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK TK bordás védőcső Min Ø Max Ø csövek, tengelyek kitakarására - alakja miatt különböző átmérőkre alkalmazható - a kevesebb surlódó felület miatt a hosszú elemeknél egyszerűbb a fel és lehúzás - hőállóság: max. 220 C 220 C nto-tube TN barázdált védőcső - furatok és tengelyek kitakarására - alacsony súrlódás a külső és belső felület bordázottsága miatt, hőállóság: max. 220 C 220 C TN 0306 TN 0408 TN 0510 TN 0612 TN 0814 TN 1016 d D 2,7 3,6 4,6 5,4 7,1 8,9 5,3 7,0 9,0 11,0 1 15,2 nto-tube TNC barázdált tömlődarabok - csövek és tengelyek kitakarására - kis súrlódás a könnyebb kezelhetőségért - hőállóság: max. 220 C 220 C TNC TNC TNC TNC TNC TNC L d x D ,7 x 5,3 3,6 x 7,0 4,6 x 9,0 5,4 x 11,0 7,1 x 1 8,9 x 15,2 Csővágó automata gépünkkel, érdeklődésükre más hosszúságúra is le tudjuk vágni a csöveket. 68

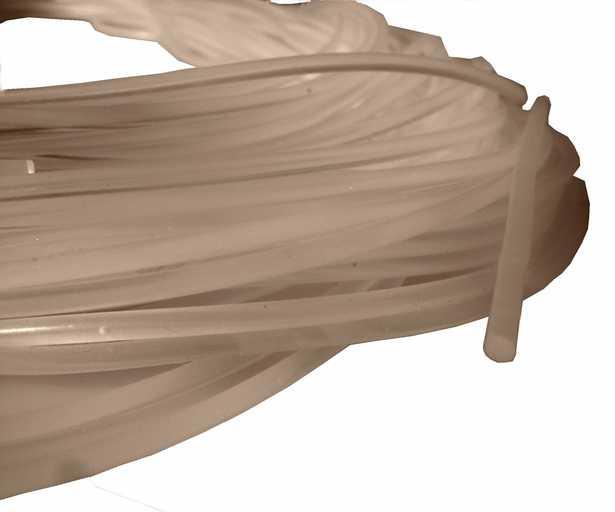

69 nto-tube TQ tömítő zsinór habosított kaucsukból - üregek, furatok és hornyok takarására - kérjük a gyártási technológiából adódó ±5% tolerancia figyelembe vételét - hőállóság: max. 220 C - nagyon flexibilis TQ 02 TQ 03 TQ 04 TQ 05 TQ 06 TQ 07 TQ 08 TQ 09 TQ 10 TQ 12 TQ 16 TQ 18 TQ 20 TQ 25 TQ C nto-tube TZ Ø2 Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø 10 Ø 12 Ø 16 Ø 18 Ø 20 Ø 25 Ø 30 hengeres dugók habosított kaucsukból - menetes furatok és lyukak kitakarására - extrudált, így árban alternatíva lehet a préselt dugókkal szemben - nagyon flexibilis - hőállóság: max. 220 C 220 C nto-tube TE Átmérő D TZ M3 TZ M4 TZ M5 TZ M6 TZ M8 TZ M10 TZ M12 L M méret M3 M4 M5 M6 M8 M10 M12 szögletes profilú tömítőszalag habosított kaucsukból - üregek és hornyok takarására - nagyon flexibilis - hőállóság: max. 220 C 220 C TE 1010 TE 1212 TE

70 nto-tube TM tömítő zsinór kaucsukból - üregek, furatok és hornyok takarására, hőállóság: max. 260 C TM 025 TM 03 TM 035 TM 04 TM 045 TM 05 TM 055 TM 06 TM 065 TM 08 TM 085 TM 095 TM 10 TM C D Ø 2,5 Ø Ø 3,5 Ø Ø 4,5 Ø Ø 5,5 Ø 6,0 Ø 6,5 Ø 8,0 Ø 8,5 Ø 9,5 Ø 10 Ø 12 nto-tube TV szögletes tömítő zsinór kaucsukból - üregek és hornyok takarására, hőállóság: max. 260 C TV 3x C 4 nto-tube TP U alakú takaróprofil - élek kitakarására, hőállóság: max. 220 C TP 1205 TP 1510 TP 2010 TP 2013 TP 3010 TP 3013 TP 3020 TP 4018 TP 8 H 1, C 70

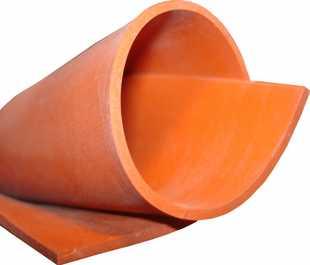

71 nto-seal SZ szilikon lemez vastagság m²/db SZ xx1 SZ xx2 SZ xx3 SZ xx4 SZ xx5 SZ xx6 Szilikon lemez SZ - ebből az anyagból a megrendelő kívánsága szerinti alakzatokat tudunk kistancolni - kérjen ajánlatot SZ-S x600x2 SZ-S x600x3 SZ-S x600x4 SZ-S x600x6 SZ-S x600x8 vastagság m²/db ,6 0,6 0,6 0,6 0,6 220 C Habosított szilikon lemez SZ-S nto-seal MF mágnesfólia - MF 04 mágneses műanyagból készült, 80 C ig hőálló - MF 08 mágneses műanyagból készült, 80 C ig hőálló - MF 10 szabadalmaztatott mágneses szilikonból készült, C ig hőálló - ezen mágneses fóliákból speciális takaró elemeket stancolunk ki a megrendelő mintái, vagy rajzai alapján C - kérem kérjenek árajánlatot MF 04 MF 08 MF 10 vastagság szélesség 0,4 0,

72 nto-cover PS-1 takarópapír általános felhasználásra - egyik oldalon nedvességtaszító bevonattal - ideálisan használható nedves lakkozásnál - 135g / m² szélesség PS 1-90 C m² / tekercs ˇ kb. 25 nto-cover PS-2 hőálló maszkolópapír - speciális papír nagy felületek kitakarására - normál előkezelő vegyszereknek ellenáll, a beégetőkemencében nem olvad el - nagyon tiszta, nem hagy foltot maga után - hőálló öntapadószalaggal (lásd nto-tape) rögzíthető 220 C szélesség PS 2- PS 2- PS PS PS 2- PS nto-cover PS-3 m² / tekercs ˇ hő- és vízálló maszkolópapír - speciális papír nagy felületek kitakarására - mindkét oldalán hőálló és vizet át nem eresztő réteggel van bevonva - folyadékos előkezelésnél használható szélesség PS C m² / tekercs ˇ

73 nto-sel FT hőálló fóliatasak Méretek Tartalom FT 380 x x 520 x 0,05 mm Liter FT 510 x x 650 x 0,05 mm Liter FT 630 x x 880 x 0,05 mm Liter 220 C - hőálló fóliatasak 220 C-ig - levédés a nehezen levédhető helyeken - a tasak egyik oldalon fémkapoccsal szorosan lezárt - vigyázni kell, hogy a kemencében ne légmentesen legyen lezárva nto-seal MR (szabadalom) mágneses korong - gyors és egyszerű kitakarási lehetőséget biztosít - két különböző átmérőjű korong C MR 2030 MR 3240 MR 4860 d D nto-seal V szilikonszalag - szabálytalan felületek kitakarására - a szalag saját magát vulkanizálja, ragasztóanyag nélkül képez egy homogén nedvességálló kitakarást - korlátozott ideig tárolható - más szélességek érdeklődésre - hőállóság: max. 260 C V 025 V 050 szélesség hossz [m] 2 50,0 1 11,0 260 C 73

74 nto-prot VK védőkesztyű - bőrkesztyű a legfinomabb bőrből - világos - textil betéttel - MV-CT1 - anyaga pamut, (MV-CT1) - nem szálasodik - lakkfüggetlen - nem hagy nyomot - kényelmes viselet - lakkozás előtt és után is ideálisan alkalmazható VK pamut kesztyű 9,5 '' VK pamut kesztyű 10,5 '' VK bőrkesztyű 10,5 '' nto-prot PM szűrős légző arcmaszk PM FFP2 - szelepes finom pormaszk - szűrő osztály FFP2 - alacsonytól az átlagosan mérgező, szilárd és cseppfolyós aerosolokhoz - egyszer használatos légzésvédelem nto-prot FV fülvédő - fülvédő EN 352-1:1993 szabványnak megfelelő - fejpánt: fokozatmentesen állítható - fülpárna: puha műbőr - nagyon kényelmes FV fülvédő nto-prot OV típus OV Pro védőoverál OV Pro OV Simple - antisztatikus - légáteresztő védőruha - többszöri használatra - kapucnival, zipzárral, kar-, láb- és derékgumival - egyszer használatos - lélegző polipropilén típus OV Simple 74

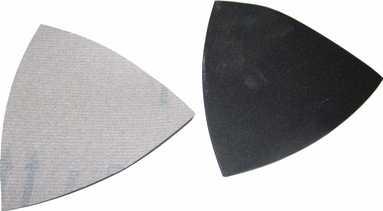

75 nto Mend KD kézi deltacsiszoló - élméret: 95mm - nehezen hozzáférhetõ sarkok csiszolására vagy finom felületi megmunkálásra - könnyen cserélhető csiszolópapír Megnevezés KD 95 KD 95-DV KD 95-V kézi deltacsiszoló tapadó dörzsvászon 3db 40-es, 2db 60-as finomságú tapadó vízálló csiszolópapír 3 db 400-as, 2db 280-as finomságú nto-mend S portörlő kendő - fémhez, fához és műanyaghoz, használata minden lakkozás előtt javasolt - maradéktalanul eltávolítja a felületről a por- és csiszolási szemcséket, szennyeződéseket - soha nem szárad ki - garantáltan szilikonmentes S Staubfix Soft S Staubfix Universal S Staubfix Standard - S Soft: 10 db / csomag - S Standard és Universal: 5 db / csomag Soft Puha gyapjúanyagból készült, alacsony tapadó erővel és garantáltan szilikonmentes. por megbízható lekötését a teljes felületen egyenletesen elosztott impregnálás biztosítja. Staubfix Soft porlekötő kendők ezért ideálisan alkalmazhatók tisztításra minden festési és más felületkezelési eljárásoknál, továbbá az iparban, irodában, háztartásban valamint az autóban. Universal nagyobb száltávolságú cellulózgyapjúból készült, könnyebb porlekötő kendő különösen jó csúszó tulajdonságú impregnálásával kedvező árú alternatívája a STNDRD kendőknek. Megbízható porlekötést biztosít. Standard gyakorlatban évtizedek óta jól bevált klasszikus porlekötő kendő. Univerzálisan alkalmazható. Kis száltávolságú, mézgás cellulózgyapjú anyagból készült, kopásálló porlekötő kendő. Felülmúlhatatlan tisztító hatásának köszönhetően a legmakacsabb piszkokat, mint az odaszáradt csiszolási maradványokat is eltávolítja a felületről. 75

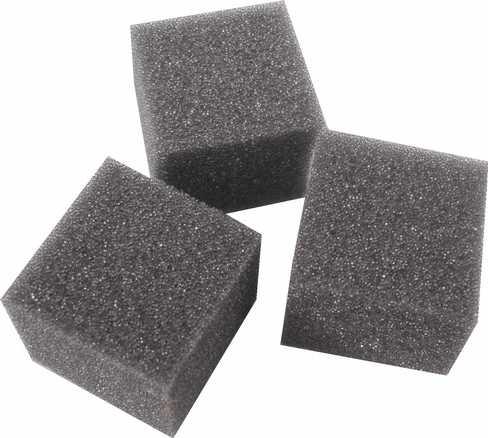

76 nto-mend JE javítóecset minden lakkjavítási munkához JE javítóecset 4+8 mm nto-cube SW tisztító koska - a porszóró cső tisztítására - sűrített levegő segítségével átfújható a porszóró csövön - habszivacsból készült SW 30x30x25 nto-strain LS lakkszűrő - vízes bázisú lakkok szűrésére alkalmas - átmérő: 16 cm, száltávolság: 190 µ - anyaga: nylon nto-store I LS 190my azonosító tábla - mérete: 30 mm x 50 mm, függesztő lyukakkal, hegeszthető I 0-9 tábla / készlet számozott nto-store HE címke felakasztó hurok - a hurkok segítségével kísérőcímkéket rögzíthetünk a termékhez - termékazonosító hurkok különböző méretben drót vastagság hossz HE 1,4 x 35 HE 1,1 x 25 1,4 mm 1,1 mm 35 mm 25 mm 76

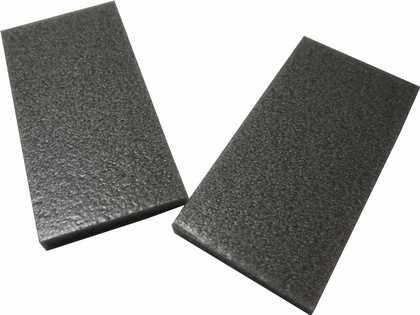

77 nto- Store L távtartók L 1617 L 1010 L ideális védelem az egymásra helyezett lakkozott - mivel mindkét oldalon csúszásgátolt, a termékek karcmentes tárolására és csomagolására L 5025 kíválóan megakadályozza az - csúszásmentesen tapad egymásra helyezett lemezek elcsúszását - kb. 3 mm vastag L 1010 L 1617 L ˇ szállítási forma anyag tekercsben védőfólián tekercsben egyenként dobozban parafa parafa műanyag nto- Store D távtartó gumiszalag - natúr gumiból készült - a lefestett termék köré tekerve megvédi azt a tárolás és szállítás alatt, biztos távolságot tartva - profilok védelmére is alkalmas - kb. 480 x 3 x 3 mm D 480 nto-store NS felület védőháló - felület védőháló raktározáshoz és szállításhoz - nagyon flexibilis, könnyen alkalmazkodik a védendő termék alakjához - különböző méretű átmérőkben szállíthátók min Ø Tekercshossz NS 12 NS 20 NS 40 NS 72 NS mm 12 mm 25 mm 45 mm 70 mm 25 m 25 m 25 m 25 m 25 m nto-store LF-L felületvédő fólia - LF-L egy gyengén tapadó PVC fólia lakkozott felületek védelmére - külső felülete feliratos - különböző szélességben szállítható Típus Tekercshossz LF-L 33 m Példa a megrendeléshez : LF-L 50 => szélesség 50 mm = 2150 Ft 77

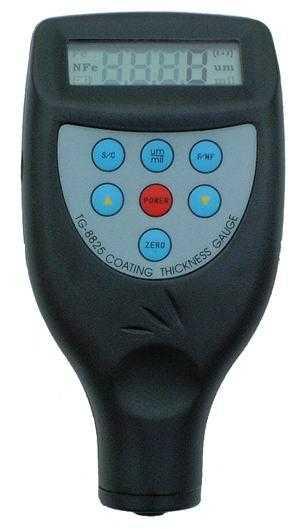

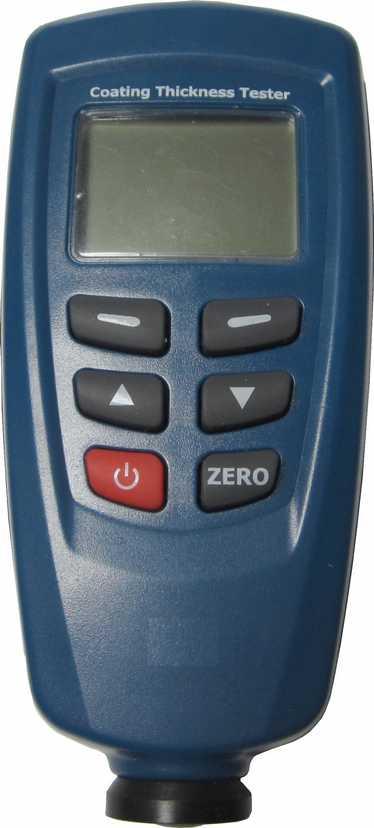

78 nto-check RV digitális rétegvastagságmérő készülék z F érzékelővel nem mágneses anyagok rétegvastagságát lehet megmérni mágneses anyagokon (pl. lakk vagy cink acélon). z N érzékelővel nem mágneses anyagok rétegvastagságát lehet megmérni nem mágneses anyagokon (pl. lakk vagy eloxált rétegek nemesacélon). - Érzékelő: - Méréshatár: - Pontosság: - Méret: - Tömeg: RV-F - Érzékelő: - Méréshatár: - Pontosság - Méret: - Tömeg: F 0-1 μm ±1 3% vagy 2,5μm ( amelyik nagyobb) 126 x 65 x 27 mm 81g (elemek nélkül) kivitel RV-F RV-FN F F&N F és N 0-1 μm μm: ±3% + μm; μm: ±5% 110 x 50 x 23 mm g RV-FN nto-check GT földelés tesztelő - a festendő elemek földelésének igen egyszerű és gyors ellenőrzése - megfelelő földeltség esetén a zöld LED világít - a sárga LED kigyulladása esetén ellenőrizni kell a földeltséget - a piros LED nagyon rossz földeltséget jelez GT 78

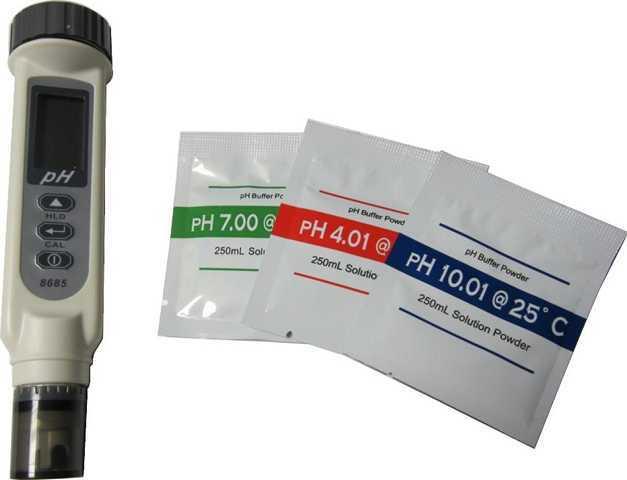

79 nto-check DPH digitális ph mérő - Mérési tartomány : ph - ph felbontás/pontosság 0,1 ph / ±0,2 ph - Hőmérséklet felbontás / pontosság 0,5 C / ±1 C - Kalibrálás : ph autom. ph 4, 7, vagy 10 - magas élettartamú ph elektróda - TC (automatikus hőmérsékletkompenzáció) - vízálló (IP65) Méret : 165 mm x 35 mm x 32 mm Tömeg : 70 g DPH 8685 nto-check TDS digitális vezetőképesség mérő készülék - Mérési tartomány : vezetőképesség µs : TDS a feloldott szilárd anyagok mennyisége ppm : Hőmérséklet C - Pontosság : vezetőképesség ±1% Full Scale + 1 digit : TDS ±1% Full Scale + 1 digit : Hőmérséklet ±0,5 C - magas élettartamú vezetőképesség mérő elektróda - automatikus hőmérséklet kompenzálás - automatikus kalibrálás - vízálló (IP65) Méret : 165 mm x 35 mm x 32 mm Tömeg : 65 g TDS 8361 nto-check SHG rétegvastagság mérő nedves festéshez - nemesacél rétegvastagság mérő különböző magasságú hornyokkal, melyet a vizsgálandó felületre helyezünk függőlegesen - a festékréteg vastagsága a megfelelő horonyhoz rendelt µm értékben olvasható le SGH SGH 10 μ 20 μ 79

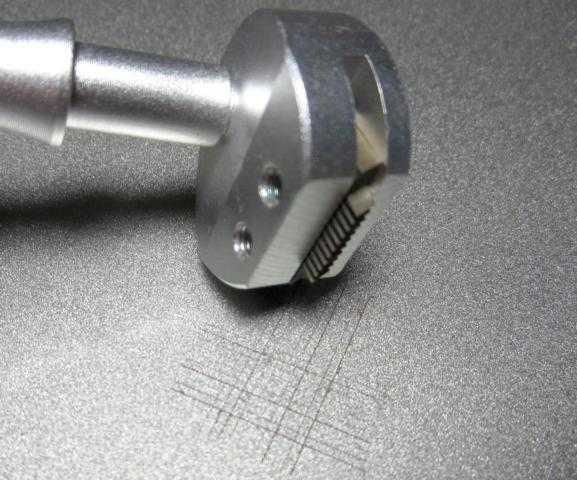

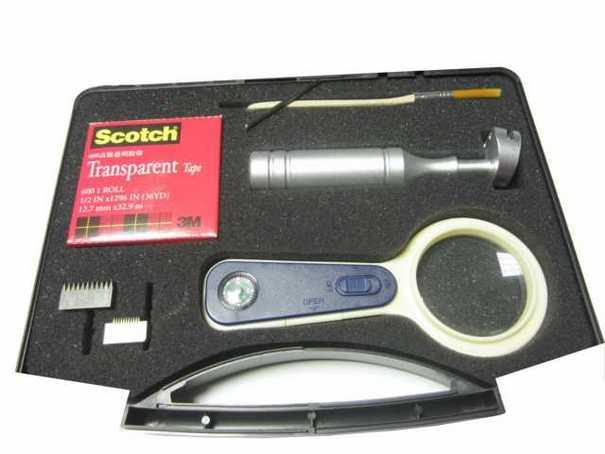

80 nto-check GS kereszt karcoló eszköz kereszt karcoló eszközt az ISO szerint tervezték és készítették. z eszköz a rácsteszt módszer alapján festékek tapadásképességének vizsgálatára szolgál. z 1mm késtávolságú eszköz a 60 μ-nál vékonyabb vastagságú festékréteg vizsgálatára alkalmas, míg a 2 mm késtávolságú 61 és 120 µ között. GS 120 típusú készlet mindkét kést tartalmazza: 1 mm késtávolságú, lapos tizenegy késes rácskarcolót 2 mm késtávolságú, lapos tizenegy késes rácskarcolót ellenőrizhető lakkrétegvastagság GS μm -ig nto-check TH papírhőmérő - a termék felületére felragasztott papír hőmérő segítségével a valós beégetési hőmérsékletet lehet meghatározni - a kemence elhagyása után a skálán leolvasható a valós beégetési hőmérséklet - mérete: 5 x 90 mm - két kivitelben kapható Hőmérsékleti tartomány TH TH C 216 C 193 C 254 C nto-check M színminta lemez - 0,1 mm vastag rugóacéllemez, postán könnyen szállítható, kevés helyet igényel archiválásnál - a lemez sarkai lekerekítettek és felfogó furattal rendelkeznek M 54 x M 45 x 80 x 54 x 45 x 80 nto-check HJ hibajelző - sárga öntapadó papírból - hibák megjelölésére - könnyen eltávolítható - más színek érdeklődésre 15 mm HJ db/ív 80

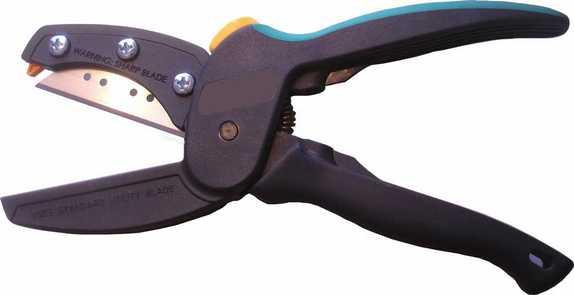

81 nto-tool SV csővágó olló - kiválóan alkalmas védőcsövek, tömítő zsinórok és egyebek elvágására - SV 10 inkább a lapos profilok - mint TE és TP vágására alkalmas - SV 70 inkább csövek (TU) és kerek keresztmetszetű profilok (TQ és TM) vágására alkalmas SV 10 SV 70 SV 10 SV 70 nto-tool W szegélyhenger - megkönnyíti a takaró szalagok és takaró pontok felhelyezését - az elasztikus henger a fólia egyenletes tapadását segíti elő - a henger szélessége 40 mm W 40 nto-tool DR maszkoló korong eltávolító - fogó megkönnyíti a K takaró szalagok és KP takaró pontok eltávolítását - a fogó egyben éles kés is DR nto-tool TD elektromos szalagvágó automata - gombnyomásra levágja a ragasztószalagot a beállított hosszúságra - automata üzemmódban a levágott szalag eltávolítása után rögtön levágja a következőt - beállítható hosszúság: mm - lehetséges szalagszélesség: 7 50 mm TD 81

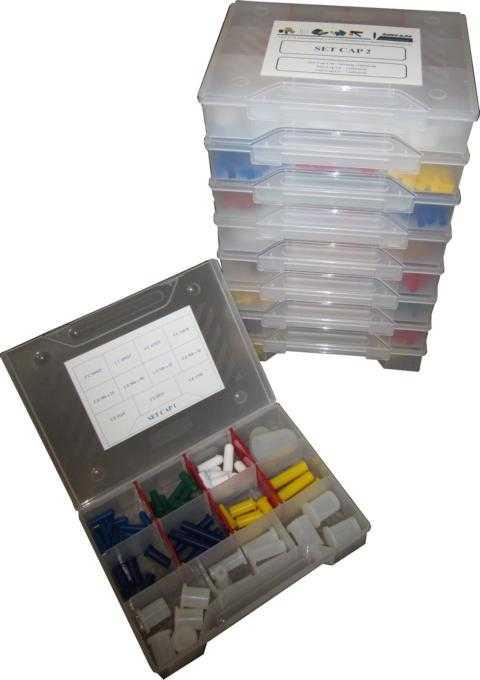

82 nto-set mintadoboz - Termékeink egyszerű kipróbálhatósága érdekében kitakaró elemeink nagy részét fajtánként gyűjtődobozokban tudjuk szállítani. 0 Mintadoboz: maszkoló dugók Megnevezés SET PLUG 1 SET PLUG 2 SET PLUG 3 SET PLUG 4 SET PLUG 5 SET PLUG 6 SET PLUG 7 SET PLUG 8 SET PLUG 9 Tartalom HUF / db nto Plug - kónikus dugók nto Plug PL - kónikus dugók fogantyúval nto Plug PH - üreges kónikus dugók nto Plug PH- - üreges kónikus dugók fogantyúval nto Plug PT, PT-H - menetes tömör vagy menetes üreges dugók nto Plug PR - hengeres üreges dugók nto Plug POT - hengeres dupladugók karimával nto Plug P - menetes dugók nto Plug PE; PE-M; PC-K - átmenő dugók nto Plug PC; PC-M - tárcsával kombinálható átmenő dugók nto Plug PN - egérfarkak nto Plug PV - szelepes dugók nto Plug P - peremes védődugók nto Plug PJ - dugók süllyesztett furatokhoz nto Plug PZ - fogantyús dugók anyákhoz nto Plug PZ-Z - négykarimás fogantyús dugók anyákhoz nto Plug PZ-K - bedugható duplakarimás tömítődugó nto Plug PD; PDS - kétirányú dugók nto Plug PF - kónikus korongdugók nto Plug PY - hengeres üreges dugó nto Plug PGG - ferde végű hengeres dugó nto Plug PP - lépcsős kónikus dugó nto Plug PLR - karimás kónikus dugó fogantyúval nto Plug P - hengeres tömör dugó nto Plug PI - lépcsős hengeres dugó nto Plug PE-G - üreges átmenő dugók nto Plug PG - üreges nagy dugók

83 nto-set mintadoboz Mintadoboz: maszkoló búrák Megnevezés SET CP 1 SET CP 2 SET CP 3 SET CP 4 SET CP 5 Tartalom HUF / db nto Cap - védőbúrák nto Cap C - lapos lezárású védőbúrák nto Cap CQ - quick cap védőbúrák nto Cap CP - védőbúrák nto Cap CM - karimás védőbúrák nto Cap CW - hegesztőcsap maszkoló nto Cap CS-; CS-K - rugóacél hüvely külső és belső menetekre nto Cap CK - papírhüvely nto Cap CG - védőbúrák karimával nto Cap C - védőbúrák coll-os méretben nto Cap CZ - metrikus védőbúrák nto Cap CE - védőbúrák nto Cap CO - zsírzógomb búra nto Cap CV - szögletes védőbúra nto Cap CF - védőbúra lapos csatlakozókhoz Mintadoboz: nem hőálló maszkoló elemek Megnevezés SET EPDM Tartalom HUF / db nto Plug EPDM - kónikus dugók 150 C -ig nto Cap EPDM - védőbúrák 150 C -ig nto Plug PE EPDM - átmenő dugók 150 C -ig nto Plug PT EPDM - menetes tömör dugók 150 C -ig nto Plug P EPDM - menetes dugók 150 C -ig nto Plug P TPE - menetes dugók 135 C -ig
