1 PNER vlies-szerszámok a PFERD-től Profi szerszám igényes felületek előállításához ÚJ Új, bővített felületmegmunkálási program Négy speciális kivitel a durvától a finom felületmegmunkálásig Kiváló termékek az optimális felületek kialakításához

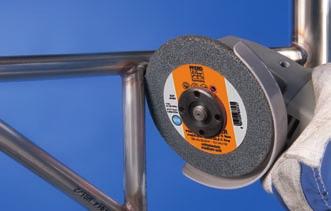

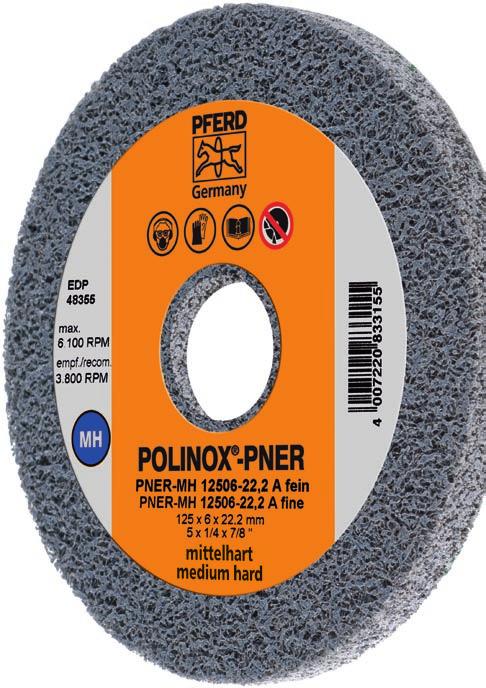

2 POLINOX -PNER kompakt csiszolókerekek több rétegben erősen összepréselt vlies rétegből állnak, amelyek egy speciális szemcse-műgyanta kombinációval kötöttek. A speciális kötésmódnak köszönhetően kiváló felületfiniselő szerszám jön létre, nagy leválasztási teljesítménnyel, jó élettatammal, közepes rugalmassággal puha anyagokon, ötvözött, erősen ötvözött acélokon és titán ötvözeteken történő munkavégzéseknél. POLINOX -kompakt csiszolókorongok PNER Alkalmazástechnikai javaslatok A POLINOX kompakt csiszolók (PNER) a legjobb megmunkálási teljesítményt m/s kerületi sebességnél érik el. Így érhető el az ideális kompromisszum az anyagleválasztási teljesítmény, a felületminőség, a munkadarab hőterhelése és a szerszámkopás között. Rossz hővezető anyagokon történő munkavégzésnél (titán, saválló és rozsdamentes (INOX) anyagok) javasoljuk a lényegesen alacsonyabb fordulatszámmal történő használatot. Alkalmas meghajtó gépek flexibilis tengelyű hajtások, valamint elektromos és levegős egyenes csiszolók. Biztonságtechnikai ajánlások A szerszámra megadott maximális fordulatszámot biztonságtechnikai okok miatt túllépni tilos. A = korund A 150 mm-es átmérőjű csiszoló korongokat adapterrel együtt szállítjuk. Az adapterrel a korongfurat átmérője 25,4 mm-ről 20 mm-re szűkíthető. A korong felfogatókat kérjük külön rendelni! lágy (W) közepesen lágy (MW) = világoskék = piros Két különböző kivitelben és két szemcsemérettel szállítható: W közepesen puha (MW) MW közepes keménységű (M) M PNER A durva Rendelési példa magyarázata: PNER = POLINOX -kompakt csiszolókorongok = Vlies tömörség: kemény 2525 = Külső ø D x szélesség T A durva nagy rugalmasság fél rugalmas kivitel közepesen rugalmas alacsony rugalmasság Kiválóan alkalmazható kontúrok megmunkálásához. Jól alkalmazható kontúrok megmunkálásához. Jó anyagleválasztási teljesítmény és éltartósság. Kiváló anyagleválasz tási teljesítmény és jó éltartósság. = Szemcse korund A = Szemcsefinomság durva Kérjük a kívánt szemcsefinomságot megadni. Szemcsefinomság Kivitel D x T durva finom Furat-ø Megfelelő felfogócsapok PNER-W A lágy 75 x BO 6/ PNER-W C lágy 75 x BO 6/ PNER-W A lágy 75 x BO 6/ PNER-W C lágy 75 x BO 6/ PNER-W ,4 C lágy 150 x 25 25,4/ BO 12/ PNER-MW A közepesen lágy 75 x BO 6/ PNER-MW C közepesen lágy 75 x BO 6/ PNER-MW A közepesen lágy 75 x BO 6/ PNER-MW C közepesen lágy 75 x BO 6/ PNER-MW ,4 A közepesen lágy 150 x 25 25,4/ BO 12/ PNER-MW ,4 C közepesen lágy 150 x 25 25,4/ BO 12/ PNER-M A középkemény 25 x BO PNER 25 S PNER-M A középkemény 75 x BO 6/ PNER-M A középkemény 75 x BO 6/ PNER-M ,4 A középkemény 150 x 25 25,4/ BO 12/ PNER A kemény 25 x BO PNER 25 S PNER A kemény 50 x BO 6/ PNER A kemény 75 x BO 6/ PNER A kemény 75 x BO 6/ PNER A kemény 75 x BO 6/ PNER ,5 A kemény 150 x 25 25,4/ BO 12/

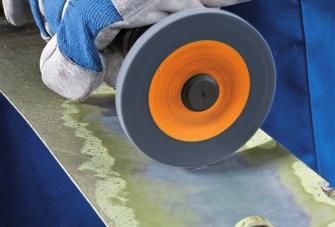

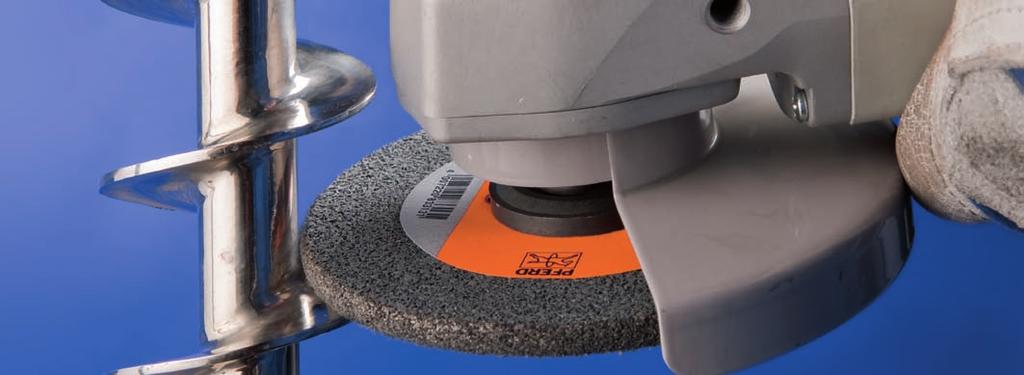

3 Többször használható felfogók POLINOX - kompakt csiszolókorongokhoz. Felfogók POLINOX -kompakt csiszoló korongokhoz BO 6/ BO PNER 25 S6 S x L Felfogási szélesség Megfelelő a alábbi furatokhoz BO 12/ BO MK 1/ BO PNER 25 S x BO 6/ x BO 12/ x BO MK 1/ A = korund (Al 2 O 3 ) közepesen puha (MW) = világoskék = piros A POLINOX -kompakt csiszolókerekek fordulatszámszabályozós sarokcsiszolókon kb. 30 m/s vágási sebességnél érik el a legjobb teljesítményt PNER-MW ,2 C finom A rendelési példa magyarázata: PNER = POLINOX -kompakt csiszolókerék MW = közepesen puha vliestömörség = külső-ø D x szélesség T 22,2 = furat-ø C = szemcse SiC finom = szemcseméret finom POLINOX -kompakt csiszolókorongok PNER Kivitel Kivitel D x T A POLINOX -kompakt csiszolókerekek fordulatszámszabályozós sarokcsiszolókra tervezett termékek. Különösen jól alkalmazhatók rozsdamentes (INOX) anyagokon sarokvarratok és nehezen hozzáférhető megmunkálási helyek, valamint rések, mélyedések megmunkálásához. Szemcseminőség N! PNER-MW ,2 C finom finom közepesen puha 125 x 6 22,23 SiC N! PNER-MW ,2 A finom finom közepesen puha 125 x 6 22,23 Korund N! PNER-M ,2 A finom finom közepesen kemény 125 x 6 22,23 Korund N! PNER ,2 A finom finom kemény 125 x 6 22,23 Korund N! PNER ,2 A durva durva kemény 125 x 6 22,23 Korund N! Az N!-nel jelölt tételek új termékek a 2010/2011-es programban. 3

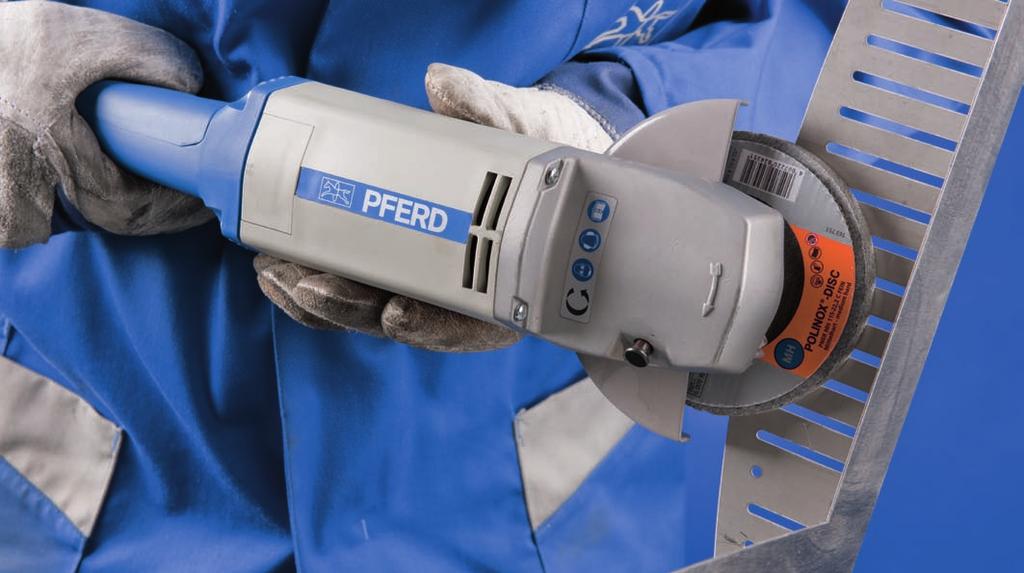

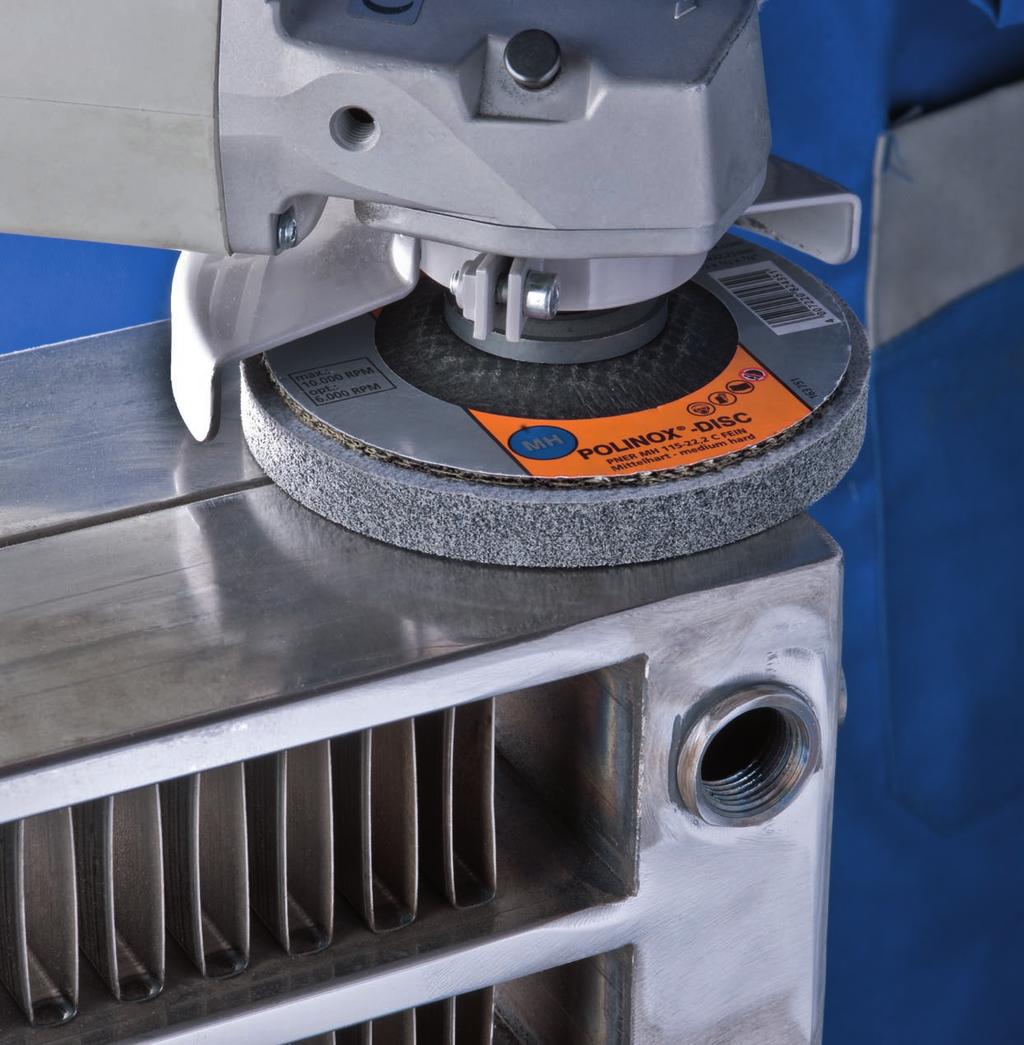

4 A POLINOX -kompakt disc-ek sarokcsiszolókon homlokcsiszoló szerszámként használhatók. A vlies anyag üvegszálerősítéses hordozóra rögzített. Nagyfelületű rozsdamentes (INOX) munkadarabokhoz ajánlott. A POLINOX -kompakt csiszoló disc-ek fordulatszámszabályozós sarokcsiszolókon kb. 35 m/s vágási sebességnél érik el a legjobb teljesítményt. közepesen puha (MW) = világoskék DISC PNER W ,2 C finom POLINOX -kompakt csiszoló disc PNER Kivitel Kivitel D x T N! DISC PNER W ,2 C finom finom puha 115 x 13 22, N! DISC PNER W ,2 C finom finom puha 125 x 13 22, N! DISC PNER MW ,2 C finom finom közepesen puha 115 x 13 22, N! DISC PNER MW ,2 C finom finom közepesen puha 125 x 13 22, N! DISC PNER M ,2 C finom finom közepesen kemény 115 x 13 22, N! DISC PNER M ,2 C finom finom közepesen kemény 125 x 13 22,

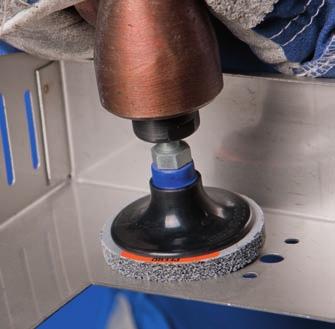

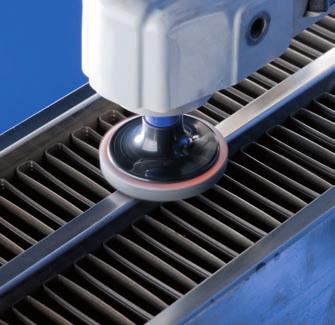

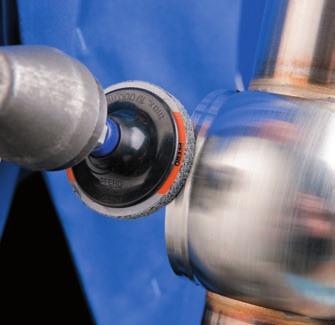

5 COMBIDISC -csiszoló szerszámok CD, CDR A COMBIDISC -vlieskorongok sarokkihajtású csiszolókon homlokcsiszoló szerszámként használhatók. A CD vagy CDR rögzítőelemek a vlieskorongra ragasztóval rögzítettek. Kisfelületű rozsdamentes (INOX) munkadarabokhoz ajánlott. A = korund (Al 2 O 3 ) = piros A PNER COMBIDISC -vlieskorongok fordulatszámszabályozós sarokcsiszolókon kb m/s vágási sebességnél érik el a legjobb teljesítményt CD PNER-W 5006 C finom Rendelési példa magyarázata: CD PNER = COMBIDISC -vlieskorong PNER W = vliestömörség puha 5006 = külső-ø D x szélesség T C = sziliciumkarbid (SiC) finom = szemcseméret finom A kívánt szemcseméretet kérjük megadni. COMBIDISC -vlieskorong PNER Szemcsefinomság Kivitel D x T durva finom Csiszolóanyag CD felfogatás N! CD PNER-W 5006 C puha 50 x 6 SiC N! CD PNER-W 5006 A puha 50 x 6 Korund N! CD PNER-W 7506 C puha 75 x 6 SiC N! CD PNER-W 7506 A puha 75 x 6 Korund N! CD PNER-M 5006 C közepesen kemény 50 x 6 SiC N! CD PNER-M 5006 A közepesen kemény 50 x 6 Korund N! CD PNER-M 7506 C közepesen kemény 75 x 6 SiC N! CD PNER-M 7506 A közepesen kemény 75 x 6 Korund N! CD PNER A kemény 50 x 6 Korund N! CD PNER A kemény 75 x 6 Korund CDR felfogatás N! CDR PNER-W 5006 C puha 50 x 6 SiC N! CDR PNER-W 5006 A puha 50 x 6 Korund N! CDR PNER-W 7506 C puha 75 x 6 SiC N! CDR PNER-W 7506 A puha 75 x 6 Korund N! CDR PNER-M 5006 C közepesen kemény 50 x 6 SiC N! CDR PNER-M 5006 A közepesen kemény 50 x 6 Korund N! CDR PNER-M 7506 C közepesen kemény 75 x 6 SiC N! CDR PNER-M 7506 A közepesen kemény 75 x 6 Korund N! CDR PNER A kemény 50 x 6 Korund N! CDR PNER A kemény 75 x 6 Korund
