Rögzítő elemek. Maszkoló elemek. Festő tartozékok

Átírás

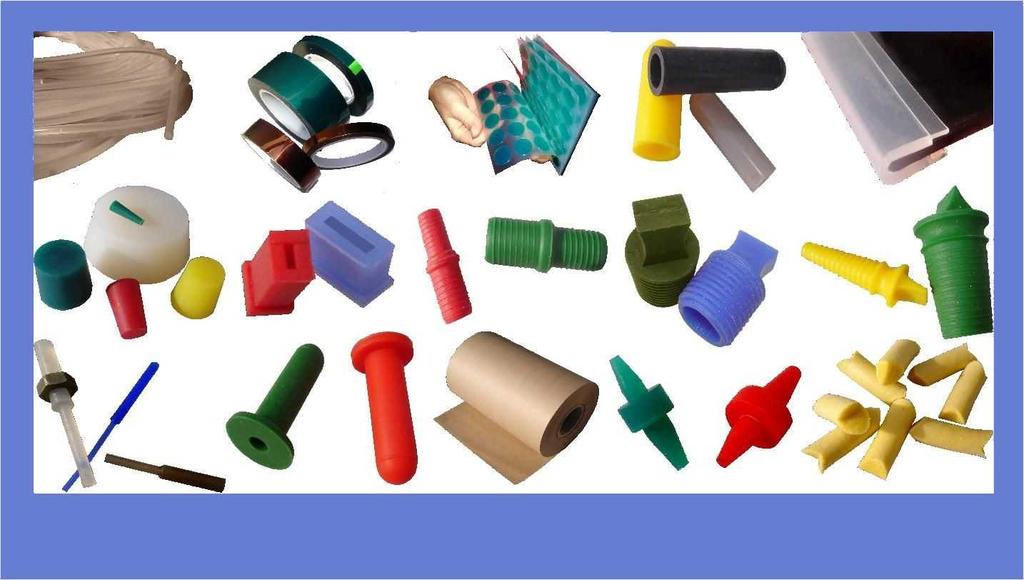

1 Termékkatalógus ANTO-MASZK Antos n 2018 Rögzítő elemek Maszkoló elemek Festő tartozékok

2 Cégünk az ANTOS-N Kft. a porszórás, lakkozás, eloxálás, KTL és galvanizálás területén felhasználható speciális, műszaki termékek gyártásával és forgalmazásával foglalkozik megrendelőink részére. Effektív felületkezelési megoldásokat ajánlunk. Rögzítő elemek kampók felfüggesztők felfüggesztő rendszerek Maszkoló elemek maszkoló szalag védődugók védőbúrák csövek, profilok felületmaszkolás egyéb takaróanyagok Festő tartozékok szerszámok minőségbiztosítás munkavédelem javítás raktározás egyéb 2

3 Rögzítő elemek oldal szalagra préselt kampók 6-19 állítható kampó C és S alakú standard kampók csőfelfüggesztő kampók menetes hüvely menetes gyűrű lemezakasztó 22 lemezakasztó szorító kampók 23 profil függesztő kampók rugóacél szorítókampók barázdált rúdhoz függesztőmágnes rotációs kampó rugók Festőkeretek és tartozékok függesztő elemek kerek és szögletes hüvelyekhez Függeszték barázdált rúdból 31 Felfüggesztő kampó rögzítő elemek 3

4 Maszkoló elemek takarószalag oldal poliimid öntapadó szalag homokszóráshoz stancolt maszkoló elemek dugók búrák csövek profilok takarópapír szilikon lemez mágnesfólia mágneses korong 73 hőálló fóliatasak szilikonszalag 4

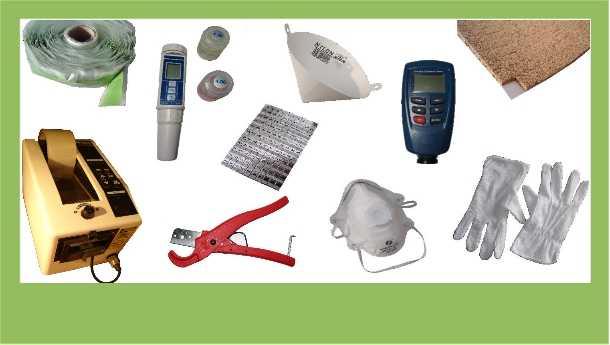

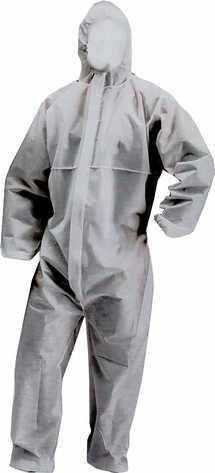

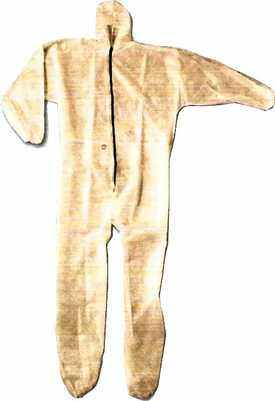

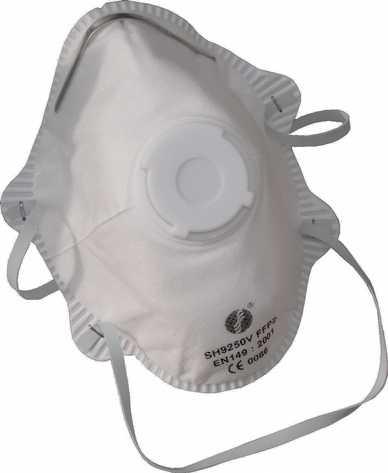

5 Festő tartozékok védőkesztyű oldal fülvédő 74 arcmaszk védőoverál tisztító kocka lakkszűrő kézi deltacsiszoló javítóecset portörlő kendő távtartó gumiszalag távtartó k 77 felület védőháló felületvédő fólia 78 digitális rétegvastaságmérő készülékek földelés tesztelő 79 digitális vezetőképesség mérő készülék rétegvastaság mérő digitális ph mérő papírhőmérő 80 hibajelző kereszt karcoló eszköz színminta lemez elektromos szalagvágó automata 81 szerszámok 5

6 Anto-Hook HC-L 20 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 20 2 x => C-alakú szögletes L= 20mm, hossz = mm, drót Ø= 2mm Hossz Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 6

7 Anto-Hook HC-L 20 C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 20 3 x => 90 -kal elfordítva szögletes L=20 mm, hossz=75mm, drót Ø= 3mm Hossz Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 7

8 Anto-Hook HC-L 11 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 11 x 300 => C-alakú szögletes L= 11mm, hossz = 300 mm, drót Ø= mm Hossz Anto-Hook HC-L C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 11 2 x => 90 -kal elfordítva szögletes L=11 mm, hossz=75mm, drót Ø= 2mm Hossz Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 8

9 Anto-Hook HC-L 25 C alakú standard kampók Normál kampók vas drótból készülnek Példa a megrendeléshez: HC-L x 300 => C-alakú szögletes L= 25mm, hossz = 300 mm, drót Ø= 10 mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Anto-Hook HC-L 25 C alakú standard kampók 90 -kal elfordítva Normál kampók vas drótból készülnek Példa a megrendeléshez: HC-L x => 90 -kal elfordítva szögletes L=25 mm, hossz=400mm, drót Ø= 10mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø 10 mm 190 kg 9

10 Anto-Hook HS-L 20 S alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HS-L 20 x => S-alakú szögletes L= 20mm, hossz = mm, drót Ø= mm Hossz Hossz Anto-Hook HS-L S alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HS-L 11 2 x 75 => S-alakú szögletes L= 11 mm, hossz = 75 mm, drót Ø= mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 10

11 Anto-Hook HC-W 22 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-W 22 2 x => C-alakú kerek W= 22mm, hossz = mm, drót Ø= 2mm Hossz Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 11

12 Anto-Hook HC-W 22 C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-W 22 2 x => 90 -kal elfordítva kerek W= 22 mm, hossz=75 mm, drót Ø= 2 mm Hossz Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 12

13 Anto-Hook HC-W 16 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-W 16 x 450 => C-alakú kerek W= 16mm, hossz = 450 mm, drót Ø= mm Hossz Anto-Hook HC-W C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-W 16 3 x 90 => 90 -kal elfordítva kerek W=16 mm, hossz= mm, drót Ø= 3 mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 13

14 Anto-Hook HC-W 30 C alakú standard kampók Normál kampók vas drótból készülnek Példa a megrendeléshez: HC-W x => C-alakú kerek W= 30mm, hossz = mm, drót Ø= 10 mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Anto-Hook HC-W 30 C alakú standard kampók 90 -kal elfordítva Normál kampók vas drótból készülnek Példa a megrendeléshez: HC-W x => 90 -kal elfordítva kerek W=30 mm, hossz=600mm, drót Ø= 10mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø 10 mm 190 kg 14

15 Anto-Hook HS-W 22 S alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HS-W 22 4 x => S-alakú kerek W= 22mm, hossz = mm, drót Ø= 4 mm Hossz Hossz Anto-Hook HS-W S alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HS-W 16 2 x => S-alakú kerek W= 16 mm, hossz = mm, drót Ø= mm Hossz Más drótvastagság, hosszúság és forma érdeklődésre Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 15

16 Anto-Hook HC-L 20 W 22 C alakú standard kampók Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 20 W 22 3 x 300 => C-alakú szögletes L= 20 mm, kerek W= 22 mm, hossz = 300 mm, drót Ø= mm Anto-Hook HC-L 20 W 22 Hossz Hossz C alakú standard kampók 90 -kal elfordítva Normál kampók rézzel bevont vas drótból készülnek Példa a megrendeléshez: HC-L 20 W 22 2 x 90 => 90 -kal elfordítva szögletes L= 20 mm, kerek W= 22 mm, hossz = mm, drót Ø= mm Hossz Hossz Teherbírási táblázat (statikus terhelés esetén kampónként) Teherbírás (nem garantált) mm kampóhossznál drót Ø mm drót Ø mm drót Ø mm drót Ø mm drót Ø mm kg 6,0 kg 18,0 kg 30,0 kg 50,0 kg 16

17 Anto-Hook HN-L 20 négyzetes keresztmetszetű kampók Négyzetes keresztmetszetű kampók 3 x 3 mm-től 6 x 6 mm huzalvastagságig. A kampók a négyzetes keresztmetszet élén vannak meghajlítva. Példa a megrendeléshez: HN-L 20 3 x => C-alakú szögletes L= 20mm, hossz = mm, drót= 3mm x 3mm Hossz 60 Drót 3 x 3 mm 3 x 3 mm 3 x 3 mm 3 x 3 mm Hossz Anto-Hook HN-L 20 Drót -- 5 x 5 mm 5 x 5 mm -- Drót -4 x 4 mm 4 x 4 mm 4 x 4 mm Drót -6 x 6 mm 6 x 6 mm - - négyzetes keresztmetszetű kampók 90 -kal elfordítva Négyzetes keresztmetszetű kampók 3 x 3 mm-től 6 x 6 mm huzalvastagságig. A kampók a négyzetes keresztmetszet élén vannak meghajlítva. Példa a megrendeléshez: HN-L 20 6 x 90 => 90 -kal elfordítva szögletes L= 20mm, hossz = mm, drót= 6mm x 6mm Hossz Drót 3 x 3 mm 3 x 3 mm Drót --6 x 6 mm -- Más drótvastagság, hosszúság és forma érdeklődésre 17

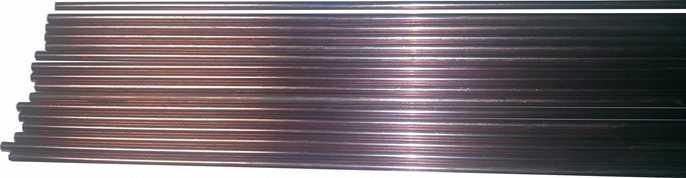

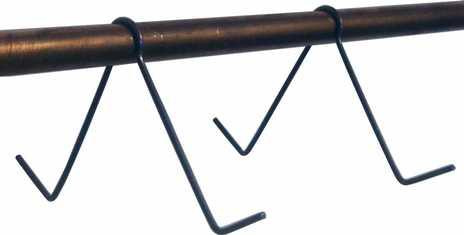

18 Anto-Hook HU standard kampók rugóacélból A foszfátozott rugóacél kampók nagyobb teherbírásúak, mint a rézzel bevont vas kampók azonos vastagságnál HU-L 11 1 x 30 HU-L 11 1 x 50 HU-L 11 1 x 60 HU-L 11 1 x 75 HU-L 11 1 x HU-L 11 x 60 HU-L 11 x HU-L 20 x 60 HU-L 20 x HU-L 20 x HU-L 20 2 x 60 HU-L 20 2 x HU-L 20 2 x HU-L 20 2 x HU-L 20 3 x HU-L 20 3 x HU-L 20 3 x Anto-Hook HZ 1,0 1,0 1,0 1,0 1,0 Hossz Hossz rugóacél szorítókampók keresztrúdhoz Az 1,0-1,2 mm átmérőjű rugóacélból készült akasztókampók keresztrúdhoz. HZ HZ 6 1 x 45 HZ 8 1 x 45 HZ dupla HZ 6 1 x 45 dupla HZ 8 1 x 45 dupla megnevezés hossz x drótvastagság db/ 6,0 mm keresztrúdhoz 8,0 mm keresztrúdhoz 45 x 1,0 45 x 1,0 2 2 megnevezés hossz x drótvastagság db/ 6,0 mm keresztrúdhoz 8,0 mm keresztrúdhoz 45 x 1,2 45 x 1,2 2 2 Típus hossz x drótvastagság LR-E6 LR-E8 795 x 6,0 795 x 8,0 keresztrudak LR-E6, LR-E8 18

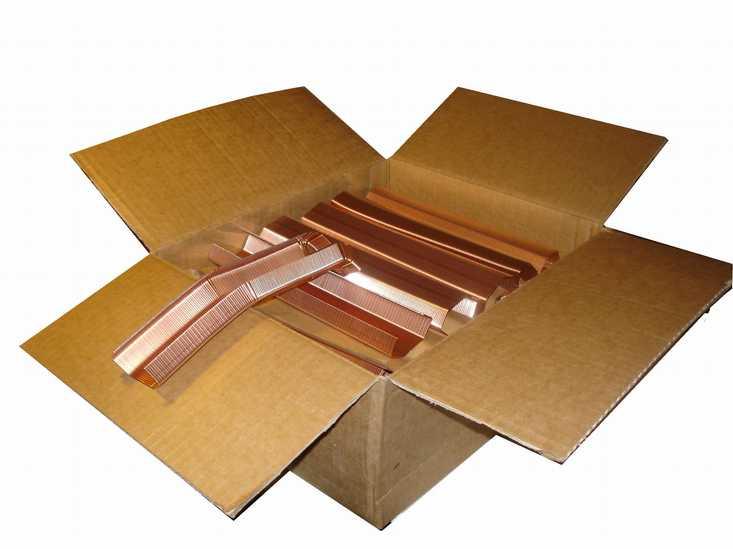

19 Anto-Hook RC szalagra préselt kampók Ezek a szabványméretű kampók szalagra vannak préselve az egyszerűbb kezelhetőség érdekében. Típus RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 RC-L 17/15 hossz x drótvastagság x50 x 60 x75 x x120 2x50 2x60 2x75 2x 2x x 60 x 75 x x 120 x 50 x 2 60 x 2 75 x 2 x x 2 Anto-Hook FL állítható kampó Univerzálisan felhasználható kampók minden esetre. Az állítható kampók két függesztő kampóból és egy speciális anyagból készült rugalmas összekötő szorítólemezből állnak. A kampó hossza 300 és 900 mm között, az elfordítás szöge fokozatmentesen állítható. FL 4 x

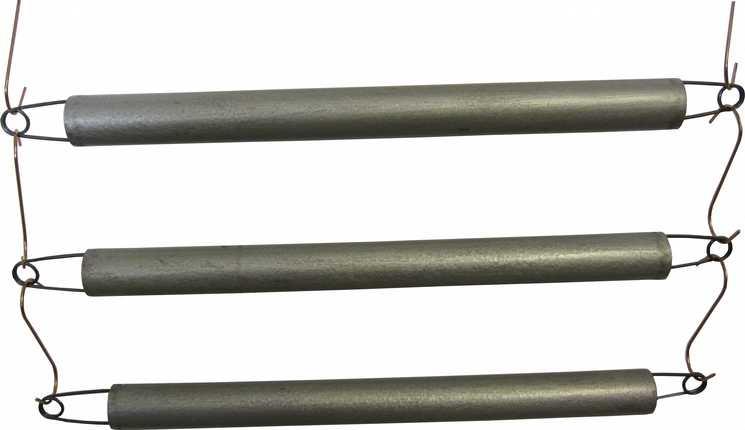

20 Anto-Hook HR rugós felfüggesztők HR x 78 HR x 103 HR x 110 HR x 78 KV HR x 103 KV HR x 110 KV drót vastagság L D Rugós felfüggesztők csövekhez. A rugóacélból készült felfüggesztők biztos tartást és jó érintkezést biztosítanak. Különböző drótvastagságban és hosszban szállíthatók. A KV típusú felfüggesztők végei 10mm hosszan kihajtottak. Anto-Hook HW HW 10 HW 20 HW 30 csőfelfüggesztő kampók drót vastagság L csőátmérőig 10 mm 20 mm 30 mm Különösen csövek felfüggesztésére alkalmas. Három méretben szállítható. Könnyű kezelhetőség. 20

21 Anto-Part GH menetes hüvely A menetes hüvely külső menetes csapon való felfüggesztésre szolgál, mint pl. hegesztett csapok. GH M3 GH M4 GH M5 GH M6 GH M8 GH M10 GH M12 GH M14 GH M16 GH M18 GH M20 Méret Menethossz Felakasztó furat M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 5 mm 8 mm 13 mm 15 mm 15 mm 20 mm 25 mm 25 mm 2 mm 2 mm 2 mm 3 mm 3 mm 4 mm 5 mm 6 mm 8 mm 10 mm 12 mm 1 mm 13.0 mm 16,0 mm Anto-Part GR menetes gyűrű A menetes gyűrűk egyidejűleg védik a menetes furatokat és teszik lehetővé a felfüggesztést. GR M3 GR M4 GR M5 GR M6 GR M8 GR M10 GR M12 Méret Menethossz Gyűrű átmérő M3 M4 M5 M6 M8 M10 M12 10 mm 10 mm 10 mm 10 mm 15 mm 20 mm 20 mm 5 mm 6 mm 8 mm 10 mm 12 mm 14 mm 16 mm 21

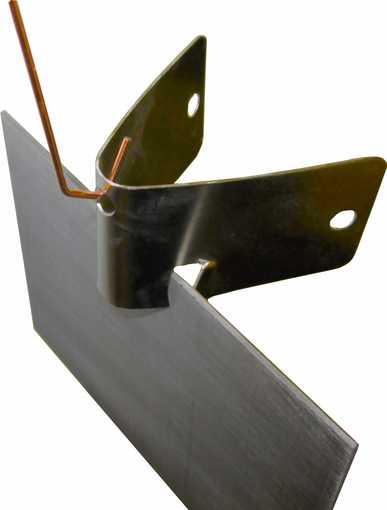

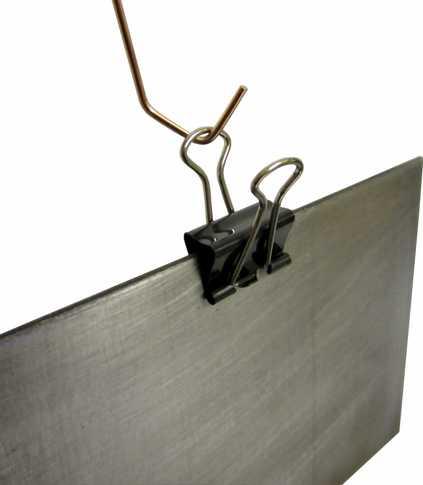

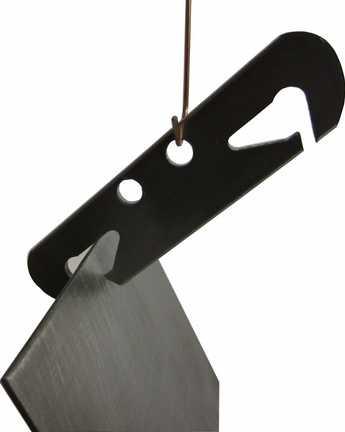

22 Anto-Hook HK lemezakasztó HK típus Csíptető könnyű darabok felfüggesztésére HK Ezek az acélból készült akasztólemezek a HK típus-nal nehézebb tárgyak felakasztására szolgálnak. Az akasztólemez végein különböző kivágások vannak 2 ill. 4 mm anyagvastagságú tárgyak rögzítésére. Az akasztólemez hossza mm. HK 300 típus HK 300 mm lemezvastagságig A rozsdamentes rugóacélból készült akasztó lemezek kiválóan alkalmazhatók olyan profilok és lemezek felakasztására, melyek nem rendelkeznek furatokkal. Akasztólemezek különböző lemezvastagsághoz. HK 400 típus HK HK HK 400 0,5 mm lemezvastagságig 1,0 2,5 mm lemezvastagságig 0,5 mm lemezvastagságig 22

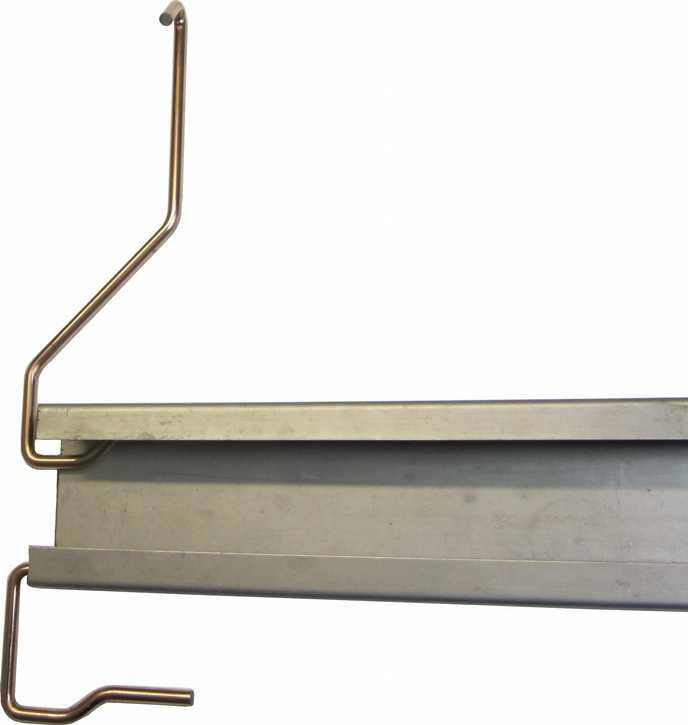

23 Anto-Hook HP profil függesztő kampók felső beakasztó kampó drót vastagság Megjegyzés 8,0 mm mm 8,0 mm felső kampó C kampó C kampó HP x 8 a vége 90 -al elfordítva HP 50 x 5 HP 50 x 8 csövek és üreges profilok felfüggesztésére alig látható felfüggesztési nyomok csövek egyszerűen felakaszthatók egymás alá C kampó a profilok egymás alá való felakasztására 5 vagy 8 mm-es drótból Anto-Hook KL szorító kampók Különleges formájú elemek felakasztására szolgál. Nagyon kis felületű kontaktpontok. KL KL 300 Anto-Hook HF drótvastagság hossz max. súly mm mm 60 mm 120 mm 2,3 kg 4,5 kg rugóacél szorítókampók barázdált rúdhoz Az 1 mm átmérőjű rugóacélból készült akasztókampók különböző hosszúságban szállíthatók. Megfelelő méretű barázdált rúd Anto-Hook LR-S Lásd 31. oldal Típus HF 1 x 30 HF 1 x 50 HF 1 x 60 HF 1 x 75 hossz x drótvastagság Szorítókampó 30x1,0 mm Szorítókampó 50x1,0 mm Szorítókampó 60x1,0 mm Szorítókampó 75x1,0 mm 23

24 Anto-Hook HM mágneses rögzítő 450 C-ig hőálló függesztőmágnes M6x6 belső menettel HM 12x HM 15x HM 20x ,0 HM 25x Anto-Part GF rugók - a rugók csökkentik a felfüggesztőrendszer és a munkadarabok lengő mozgását - különböző méretben és drótátmérővel szállíthatók L Rugó Ø GF 1 x ,0 16 GF 1 x 1,0 16 GF x GF x 24 24

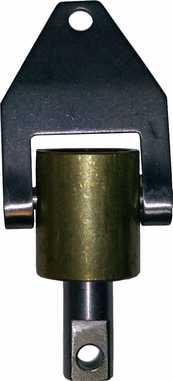

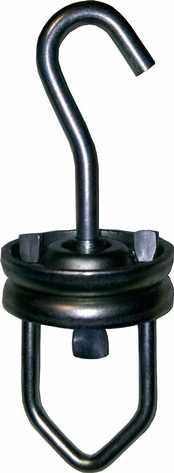

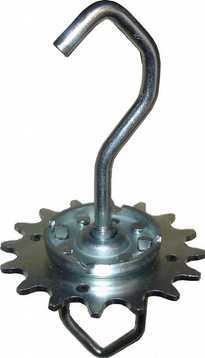

25 Anto-Hook ROT rotációs kampó ROT 05 kedvező áru megoldás festendő termékek forgatható felakasztására. ROT 03 a ROT 05 terhelhetőbb változata. A rotációs kampó fogaskerékkel ROT 05K a ROT SIN952 sínnel lehetővé teszi a festendő tárgy függőleges tengelye menti elforgatását. A sín a festőkabin meghatározott pontján van, vagy ott, ahol az elforgatás szükséges. A ROT 05KS fogaskereke 90 arretálást tesz lehetővé. A festendő tárgyakat megfelelő kampóval kell a rotációs kampóra felfüggeszteni. ROT SIN952 ROT 03 ROT 05K ROT 05 Megjegyzés ROT 05 fogaskerék nélkül ROT 05K fogaskerékkel ROT 05KS fogaskerékkel és arretálással ROT SIN952 hossz 952 mm ROT 03 terhelhetőbb forgó kampó Anto-Hook HV ajánlott max.teher 25 kg 25 kg 25 kg / 75 kg forgatható függeszték Ezzel a függesztékkel a festendő elemek elforgathatók. HV 3-5 HV 6-9 kampó drótátmérőhöz mm 6,0 9,0 mm 25

26 Anto-Hook LR szabványos festőkeret Flexibilis és szabványos festőkeret 800 mm szélességgel és mm magassággal. felfüggesztő kampó LR-AV lásd 31. oldal A festőkeret nem használt felfüggesztő csapjait védőbúrával kell kitakarni. Így a festőkeret többször használható tisztítás nélkül. A keresztgerendák és keresztrudak végei leárnyékolják a festőkeret csapjait, így biztosítva az optimális kontaktust. hegeszthető Z alakú elem LR-QN 65x6,0 sima keresztgerendák QTR festőkeret oldala LR-QS hegeszthető véghüvely elem LR-QH 15x30-6,25 keresztgerenda beépített kampóval QUK üres keresztrúd QHH A szabványos festőkeretbe beakasztható elemek : - sima keresztgerendák QTR - keresztgerendák beépített kampóval QUK - üres keresztrudak QHH QUK 800x QUK 800x 90 QHH 800x8,0 keresztgerenda beépített kampóval lásd 28. oldal keresztgerenda beépített kampóval lásd 28. oldal üres keresztrudak Ø 8 mm lásd 28. oldal A festőkeret kialakításához szükséges egyedi elemek magukban is rendelhetők. További információk a következő oldalon találhatók. 26

27 Anto-Hook LR 800x c/c szabványos festőkeret A szabványos festőkeret kétféle kivitelben áll rendelkezésre. 2F50 típus AV típus védett elfordulás ellen LR 800x c/c 2F50 LR 800x c/c AV Típus LR 800x c/c AV LR 800x c/c 2F50 szabványos festőkeret akasztó kampóval szabványos egyszerűsített festőkeret LR-QN, LR-QH, LR-QS egyedi darabok keretrendszerekhez Egyedi elemek saját készítésű festőkeretekhez. Ha egyenes rudakra van szükségük, adják meg a drót átmérőjét, hosszát és a darabszámot. Ezek alapján árajánlatot készítünk Önöknek. Típus Megjegyzés LR-QS 1 LR-QS 1 festőkeret oldala L: 1 mm festőkeret oldala L: 1 mm hegeszthető véghüvely Típus Megjegyzés LR-QH 15x30-6,25 hegeszthető véghüvely Típus Megjegyzés LR-QN 65x6,0 hegeszthető Z alakú elem hegeszthető Z alakú elem festőkeret oldala 27

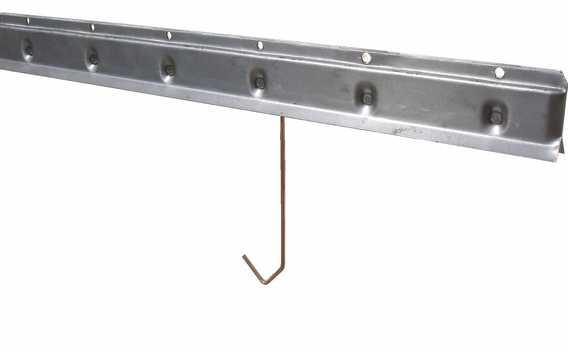

28 Anto-Hook LR-QTR keresztgerenda rendszer QTR A keresztgerendán található felfüggesztő pontokra függesztő kampókat lehet elhelyezni Ø mm-ig (QTR 1020) és Ø mm-ig (QTR 1021) 50 mm távolságban. Típus Hosszúság Függesztő pontok QTR mm 10 db QTR mm 12 db QTR mm 16 db QTR mm 20 db QTR mm 24 db QTR 1020 QTR 1021 Típus Hosszúság Függesztő pontok QTR mm 10 db QTR mm 12 db QTR mm 16 db QTR mm 20 db QTR mm 24 db Anto-Hook LR-QHH üres keresztrudak QHH A keresztrudakra hüvelyek hegeszthetők fel (lásd 29. oldal) vagy szorítókampókat is lehet használni megfelelő méretű szorítókampók Anto-Hook HZ lásd 18. oldal hosszúság drót Ø QHH 800x8,0 800 mm 8 mm 28

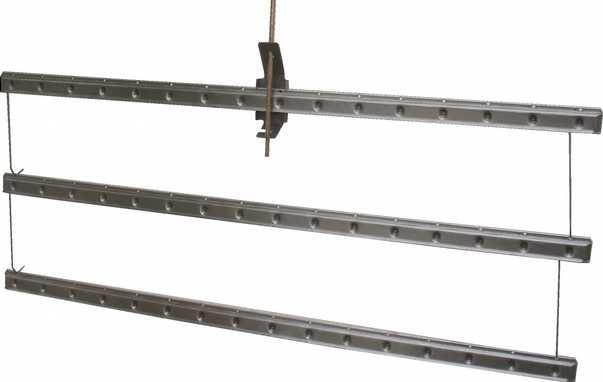

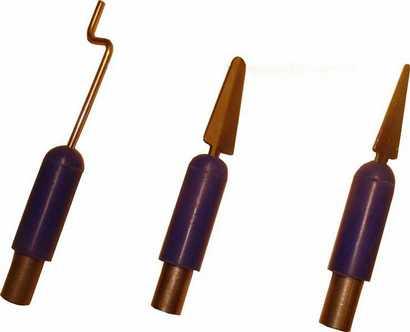

29 Anto-Hook HH függesztő elemek kerek hüvelyekhez A HH hüvelyes felfüggesztőrendszer HH-H 8 x 40 kör keresztmetszetű hegeszthető acél hüvelyből, HH-C8 hőálló védősapkából és HH-K bedugható kampóból vagy HH-P bedugható nyílból áll A hüvelyeket megfelelő acélrúdra kell hegeszteni, pl. QHH keresztrúdra (lásd 28. oldal) vagy az LR-AN, LR-AV (lásd 31. oldal) felfüggesztő kampókra. A védősapka árnyékoló hatásának következtében nem juthat szennyeződés a hegeszthető hüvely belsejébe, így többszöri festési eljárás után is biztosított a megfelelő elektromos kontaktus. A hegeszthető hüvelyben rögzíthetők a bedugható kampó és a nyílhegy, amelyek cserélhetők. megnevezés HH-H8 x 40 HH-H 8 x 40 HH -C8 HH-C8 HH-C6 hegeszthető hüvely megnevezés hőálló védősapka furattal hőálló védősapka furattal HH-K x 30 HH-K x 30 HH-K X 30 HH-K x 50 HH-K x 50 HH-K HH-S x 30 HH-S x 50 hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó hüvelybe dugható kampó HH-P 08 HH-P 12 7,9 5,9 Ø mm x 30 mm Ø mm x 30 mm Ø mm x 30 mm Ø mm x 50 mm Ø mm x 50 mm megnevezés hüvelybe dugható hegy Ø mm x 30 mm hüvelybe dugható hegy Ø mm x 50 mm HH-P megnevezés HH-S L D megnevezés hüvelybe dugható nyílhegy 8mm széles hüvelybe dugható nyílhegy 12mm széles 29

30 Anto-Hook HX függesztő elemek szögletes hüvelyekhez A HX hüvelyes felfüggesztőrendszer HX-R60 szögletes keresztmetszetű acél hüvelyből, HX- C1 hőálló védősapkából és HX-K bedugható kampóból vagy HX-P bedugható nyílból áll. A hüvelyeket megfelelő acélrúdra kell hegeszteni, pl. QHH keresztrúdra (lásd 28. oldal) vagy az LR-AN, LR-AV (lásd 31. oldal) felfüggesztő kampókra. A védősapka árnyékoló hatásának következtében nem juthat be szennyeződés a hegeszthető hüvely belsejébe, így többszöri festés után is biztosított a megfelelő elektromos kontaktus, valamint csak a bedugható kampót kell kicserélni. hőálló védősapka HX-C1 hüvelybe dugható kampó HX-K vagy nyílhegy HX-P hegeszthető szögletes fém hüvely HX-R 60 HX-R60 HX-R60 megnevezés hegeszthető hüvely HX-C1 HX-C1 HX-P 50 x HX-P 50 x 145 megnevezés hőálló védősapka bemetszéssel megnevezés hüvelybe dugható nyílhegy egyenes hüvelybe dugható nyílhegy hajlított HX-P HX-K HX-K x 50 HX-K x 75 HX-K x 75 megnevezés hüvelybe dugható kampó Ø mm x L:50 mm hüvelybe dugható kampó Ø mm x L:75 mm hüvelybe dugható kampó Ø mm x L:75 mm HX-DK HX-DK 3xHN megnevezés hüvelybe dugható duplakampó négyzetes drótból 30

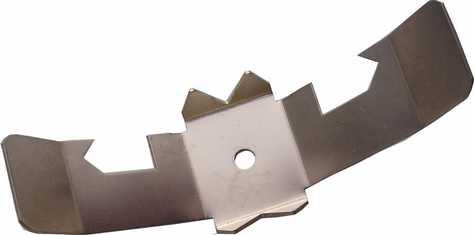

31 Anto-Hook LR-S (szabadalom) függeszték barázdált rúdból Ezzel a rendszerrel szerszám nélkül lehet kialakítani függesztéket. Gyorsan és egyedileg összeállítható függeszték könnyű elemek elhelyezésére. Csak egy felfüggesztő kampón (Ø 6 mm) barázdált rúd és szorító kapocs szükséges hozzá. Típus LR-S 700 LR-S 800 LR-S Megnevezés 700 mm hosszú 800 mm hosszú mm hosszú barázdált rúd LR-S szorító kapocs LR-SK megfelelő méretű kampók Anto Hook-HF lásd 23. oldal Típus LR-SK Megnevezés szorító szorítókampók HF Anto-Hook LR-K (szabadalom) LR-AN/AV rögzítőelemek Könnyű tárgyak felfüggesztéséhez a rögzítőelemekkel gyorsan, néhány mozdulattal lehet egy vagy több keresztgerendát (QTR típusú), egymás alatt rögzíteni egy Ø 6,0 mm felfüggesztő kampó (LR-AN 6 x, LR-AV 6 x 700) segítségével. Keresztgerendákat is fel lehet függeszteni a két végére helyezett rögzítőelemekkel. AN típus AV típus (védett elfordulás ellen) felfüggesztő kampó Típus Hosszúság LR-AN 6 x LR-AV 6 x 700 LR-AV 8 x 700 mm 700 mm 700 mm Rögzítőelem Típus LR-K Érdeklődésre más hosszúságban is. 31

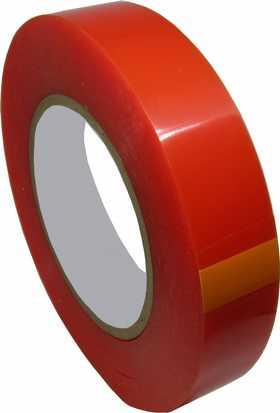

32 Anto-Tape KBPE 220 C Típus Tekercshossz KBPE 66 m Anto-Tape KBAB, KBST öntapadó maszkoló szalag porszórásnál - nagy szakítószilárdságú öntapadó szalag a kívánt részek kitakarásához porszórásnál - maradékmentesen eltávolítható - hőállóság: max. 220ºC - színe: zöld - kétrétegű festésnél festési próba szükséges Példa a megrendeléshez : KBPE 50 =>szélesség 50 mm öntapadó maszkoló szalag porszórásnál - KBAB típus vékonyabb mint KBPE, így simulóképesebb, különben azonos felhasználási terület - KBST típus erősebben tapad mint KBAB, de meg megfelelően simulékony az éleken történő felragasztáshoz és így alternatívaként alkalmazható durva felületen és merítéses festési eljárásoknál - maradékmentesen eltávolítható - hőállóság: max. 220ºC, - színe: kék - kétrétegű festésnél festési próba szükséges Típus Tekercshossz KBAB KBST 66 m 66 m Anto-Tape KBPI 220 C Példa a megrendeléshez : KBAB 50 => szélesség 50 mm KBST 25 => szélesség 25 mm öntapadó maszkoló szalag, Poliimid 260 C Típus Tekercshossz KBPI 33 m - erősebben hőálló, mint a zöld és kék öntapadó szalagok - hőállóság: 260ºC - vékony és erős - nagyon jó vegyszerállóságú - maradékmentesen eltávolítható - kétrétegű festésnél festési próba szükséges Példa a megrendeléshez : KBPI 50 => szélesség 50 mm 32

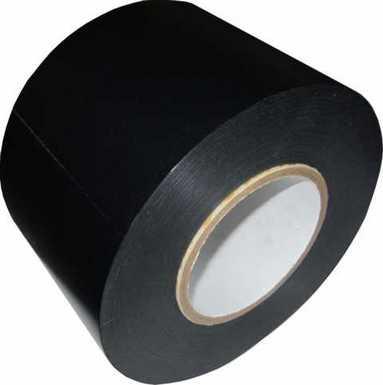

33 Anto-Tape KBPA öntapadó maszkoló papírszalag - stabilizált krepp ragasztószalag hálósított kaucsuk ragasztóval - nedves festéshez ajánlott - maradékmentesen eltávolítható - hőállóság: max. ºC - szalagvastagság: 0,15mm durva felületekre is alkamazható - színe: chamois Típus Tekercshossz KBPA 50 m Példa a megrendeléshez : KBPA 25 => szélesség 25 mm Anto-Tape KBDB kétoldalas maszkolószalag - az egyik oldalon lehúzható védőfólia - erős tapadás - maradékmentesen eltávolítható - hőállóság: max. ºC - kétrétegű festésnél festési próba szükséges C Típus Tekercshossz KBDB 33 m Példa a megrendeléshez : KBDB 15 => szélesség 15 mm Anto-Tape KBGW üvegszövetes öntapadó szalag - nagy szakítószilárdság és kopásállóság a beépített üvegszövet miatt - pl. homokszórásnál kíválóan alkalmazható - jó oldószerállóság - hőállóság: max. 260ºC Típus Tekercshossz KBGW 33 m KBGW 50 => szélesség 50 mm öntapadó szalag homokszóráshoz 70 C Tekercshossz KBHO 30 m 260 C Példa a megrendeléshez : Anto-Tape KBHO Típus C - nagyon vastag vinil fólia - teljes vastagság : μm - hőállóság: max. 70ºC - homokszórásnál kíválóan alkalmazható Példa a megrendeléshez : KBHO 50 => szélesség 50 mm 33

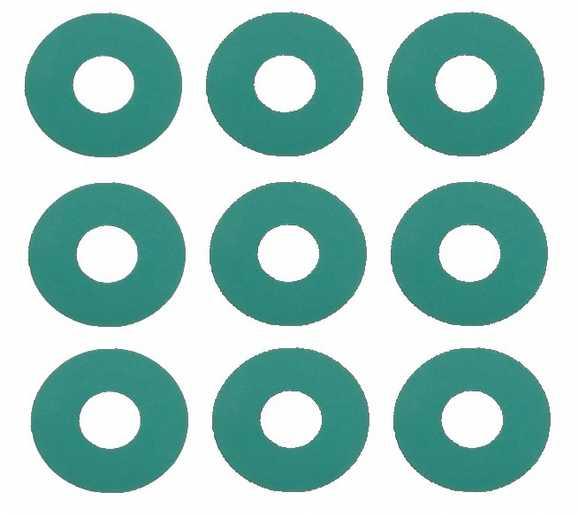

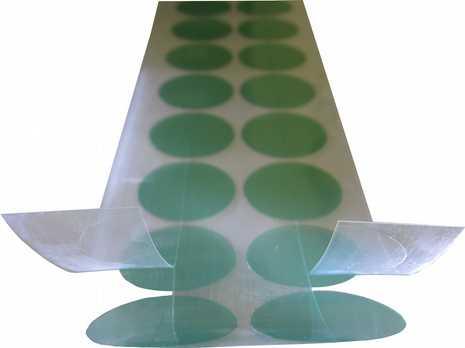

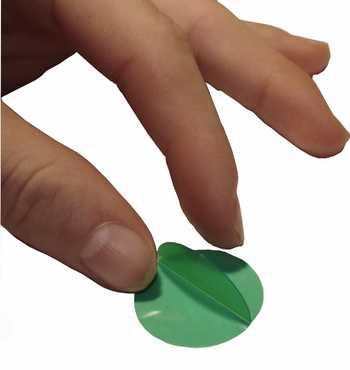

34 Anto-TAPE KPPE standard maszkoló korongok - nagy szakítószilárdságú öntapadó korongok a kívánt részek kitakarásához porszórásnál és más magas hőmérsékletű felhasználásoknál - maradékmentesen eltávolítható - minimális zsugorodás - hőállóság: max. 220 C - ívben gyártva - más méretben és formában is legyárthatók 220 C Típus KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE Átmérő Típus KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE KPPE Anto-TAPE KPGL KPGL 6 KPGL 8 KPGL 9 KPGL C Ø db/tekercs maszkoló korongok sliccelt fólián - hőállóság: max. 220 C - tekercsben gyártva - ugyanaz az anyag mint KPPE Típus Átmérő Típus KPGL 11 KPGL 12 KPGL 13 KPGL 14 KPGL 15 KPGL 16 KPGL 18 KPGL 20 KPGL 25 KPGL 50 Ø db/tekercs

35 Anto-TAPE KPPE stancolt maszkoló elemek - takaró elemek különböző méretben és formában rendelhetők - a megrendelő kívánsága szerinti takaró elemeket stancoló gépeinkkel rövid határidővel le tudjuk gyártani Hőálló maszkoló fóliák úgy porszóráshoz, mint nedves festéshez rendelhetők. Kérjen ajánlatot! Anto-TAPE KPPA stancolt krepp korongok - stabilizált krepp ragasztószalag - nedves festéshez ajánlott - maradékmentesen eltávolítható - hőállóság: max. C C Típus Ø db/tekercs KPPA KPPA KPPA KPPA KPPA KPPA más átmérővel is szállítható - kérjen ajánlatot 35

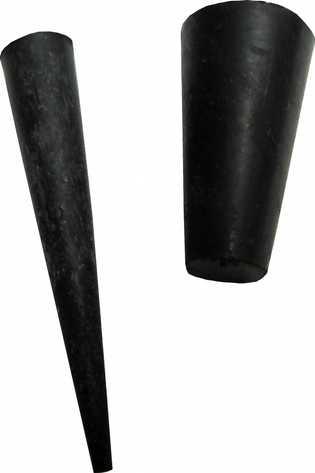

36 Anto-Plug kónikus dugók - lyukak és menetes furatok védelmére - ideálisan alkalmazható porszórásnál, KTL-nél stb. - hőállóság: max. 315 C, többször felhasználható - színkódolva a jobb szelektálhatóság érdekében 315 C - WEB oldalunkon mindíg megtalálja a legújabb típusokat A dugó kisebbik átmérője (B) 15%-al legyen kisebb mint a levédendő furat Megjegyzés M2 M3 M2 M3 M4 M4 M5 M6 M7 M8 M10 M12 A B L 1,6 3,2 4,8 4,8 4,8 5,5 6,4 6,4 5,5 7,0 7,0 8,0 8,7 9,0 8,7 9,5 9,5 9,5 11,1 11,1 11, ,3 0,4 0,5 1,6 1,2 1,6 1,6 1,2 1,2 3,2 3,2 4,7 2,5 4,8 4,4 4,8 3,2 6,4 6,4 6,0 6,4 8,7 8,7 8,0 3,2 7,9 7,9 9,0 8,0 15,9 19,1 15,9 56,9 15,9 19,1 27,9 19,1 6,4 20,0 40,0 20,0 15,9 2 31,8 19,1 20,0 48,0 17,5 20,6 20,0 50,1 20,7 2 28,6 36

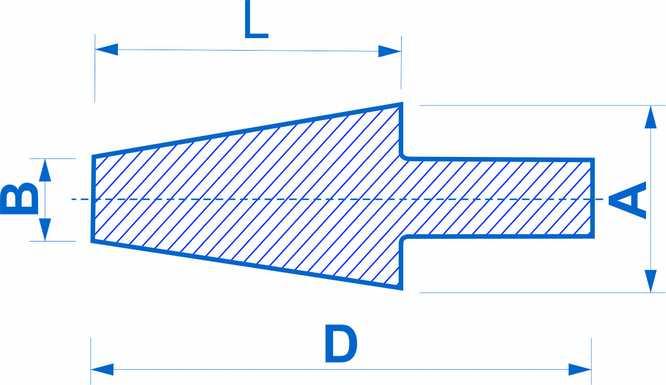

37 Anto-Plug kónikus dugók Megjegyzés M14 M16 M18 M20 M22 M24 M30 M30 M33 M33 M36 M42 M45 M60 M62 A B L 14,3 1 15,1 15,9 16,7 17,5 18,0 19,1 19,1 19,8 20,3 23,5 23,8 2 25,1 27,0 27,9 30,0 31,0 31,8 33, ,5 38,9 41,3 42,9 44,5 46,1 50,0 52,4 56,0 62,7 63,5 68,3 7 88,9 101,6 127,0 9,5 11,0 10,3 11,1 11,1 1 14,3 14,3 15,9 15,9 19,1 18,3 18,0 22,4 19,8 2 23,8 27,8 2 26,2 27,0 28,0 29,0 30,2 31,8 33,4 35,7 37,3 41,3 44,5 47,6 50,0 5 57,9 61,9 76,2 82,6 88,9 20,0 22,2 20,0 14,3 15,9 19,1 30,0 20,0 30,0 30,0 21,0 34,9 50,8 37

38 Anto-Plug EPDM kónikus dugók - lyukak és menetes furatok védelmére - előnyös árú alternatíva szilikon dugókra - hőállóság: max. C - anyaga: EPDM, szín: fekete C Megjegyzés A B L EPDM EPDM EPDM EPDM EPDM 0619 EPDM EPDM EPDM EPDM EPDM EPDM EPDM M2 M3 M4 M2 M3 M4 M4 M5 M6 M7 M8 M8 M10 M12 M14 M16 M18 M20 M24 5,5 6,4 8,7 9,5 11, ,7 19,0 20,0 26,0 1,2 1,2 3,2 4,7 6,4 8,7 9,0 1 16,0 20,0 27,9 19,1 15,9 19,1 17,5 19,0 Anto-Plug PH üreges kónikus dugók - könnyített kónikus dugó lyukak és menetes furatok védelmére - ára előnyösebb mint a teli kónikus dugóé - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 315 C - többször felhasználható 315 C D d L PH PH PH PH PH PH PH PH PH PH PH PH PH PH PH ,0 31,8 36,5 41,3 44,5 50,0 5 56,0 62,7 63,5 68,3 7 88,9 101,6 127,0 2 26,2 30,2 33,4 37,3 41,3 4 47,6 50,0 5 57,9 61,9 76,2 82,6 88,9 34,9 50,8 38

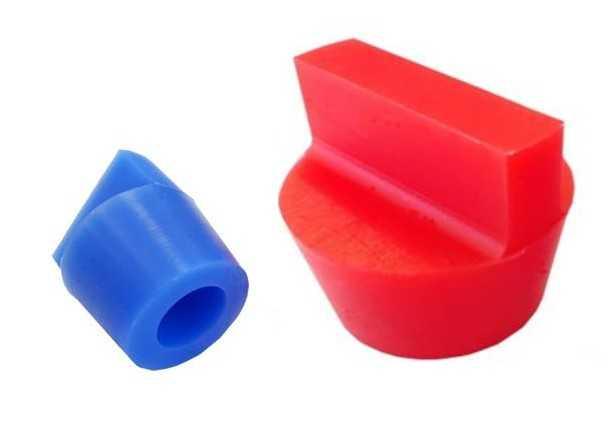

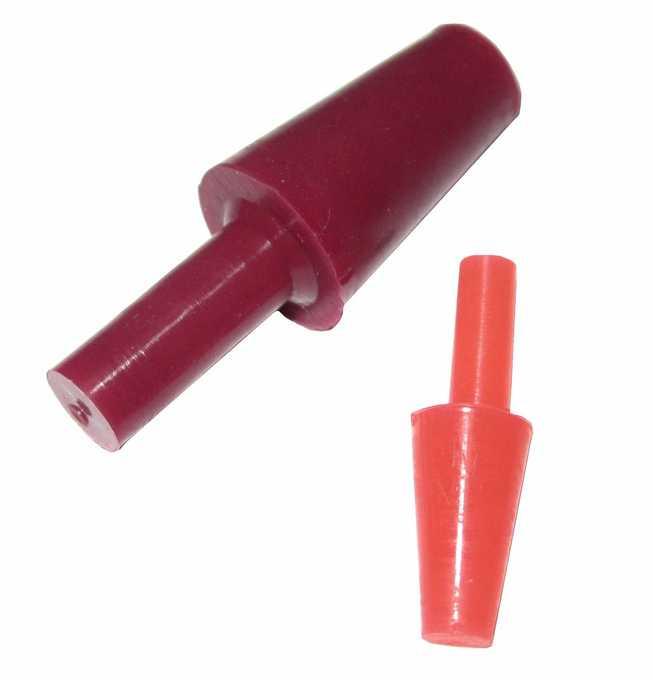

39 Anto-Plug PH-A üreges kónikus dugók fogantyúval - könnyített kónikus dugó lyukak és menetes furatok védelmére - ideálisan alkalmazható porszórásnál, stb. - a fogantyúval könnyen kezelhető - hőállóság: max. 315 C - többször felhasználható 315 C D d L B PH-A PH-A PH-A PH-A PH-A ,0 31,8 36,5 50,0 56,0 2 26,2 30,2 41,3 47,6 24,5 10,2 Anto-Plug PL kónikus dugók fogantyúval - felhasználási területe hasonló, mint a dugóknak, csak könnyebb kezelést tesz lehetővé a fogantyúval - hőállóság: max. 315 C 315 C Megjegyzés A B L D PL M2-3 rózsaszín PL M4-5 fekete PL M6-8 piros PL M8 fehér PL M8 sárga PL M12 lila PL M14 zöld M2 M3 M4 M5 M6 M8 M8 M8 M12 M14 4,8 6,6 8,7 9,5 9,5 15,2 15,9 1,6 3,2 4,8 6,4 6,4 10,3 11,1 15,9 19,1 15,9 19,1 22,2 28,7 31,8 28,7 31,8 44,5 41,3 39

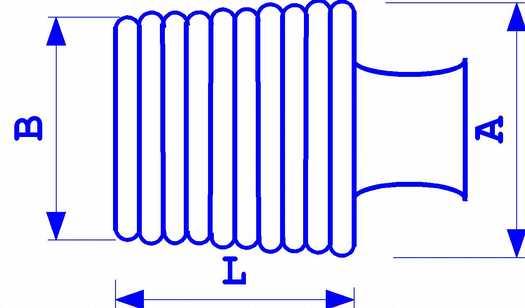

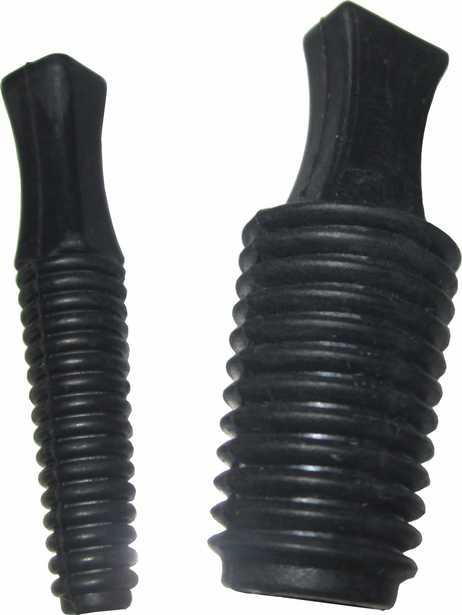

40 Anto-Plug PB menetes dugó - belső menetek teljes kitakarására - kiváló tömítési képesség a meneteknél - ideálisan alkalmazható porszórásnál, KTL-nél stb. - hőállóság: 315 C - többször felhasználható PB PB PB PB PB PB PB PB PB PB PB PB PB PB PB 315 C A B L 6,0 8, ,0 18,0 20,0 22,5 2 26,0 28,0 28,6 31,8 6,0 8, ,0 18,0 20,0 22,5 2 26,0 28,6 Anto-Plug PB EPDM menetes dugó - belső menetek teljes kitakarására - előnyös árú alternatíva szilikon dugókra - a fogantyúval könnyen kezelhető - hőállóság: max. C - anyaga: EPDM - szín: fekete PB PB PB PB PB PB PB PB PB A B L EPDM 0402 EPDM 0604 EPDM 0806 EPDM 8 EPDM 1210 EPDM 1412 EPDM 1614 EPDM 1816 EPDM ,0 8, ,0 18,0 20,0 6,0 8, ,0 18,0 C 40

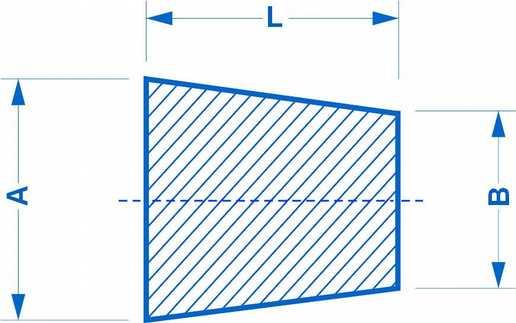

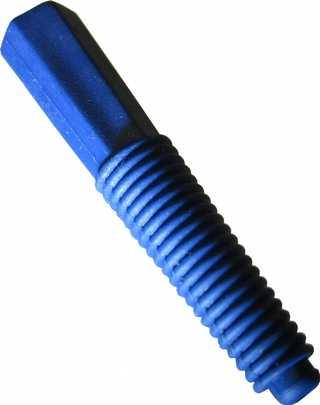

41 Anto-Plug PB TPE menetes dugó - menetes furatok védelmére - ideálisan alkalmazható lakkozásnál, stb. - a menetes furatok első menetének kitakarására - hőállóság: max. 135 C - anyaga: termoplasztikus elasztomer (TPE) - szín: kék 135 C PB PB PB PB PB PB TPE TPE TPE TPE TPE TPE A B L 6,0 8, ,0 8, Anto-Plug PO C kónikus parafadugók - kónikus dugó lyukak és menetes furatok védelmére - előnyös áralternatíva a műanyag dugókhoz - ideálisan alkalmazható lakkozásnál, stb. - hőállóság: max. C - természetes parafa PO PO PO PO PO PO PO PO PO PO PO PO PO PO PO A B L

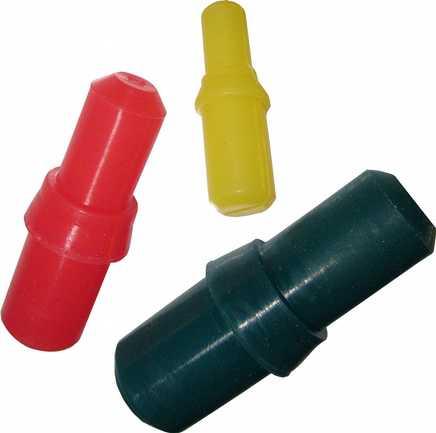

42 Anto-Plug POT hengeres dupladugók karimával - belső menetek védelmére - ideálisan alkalmazható az első menet védelmére - minden dugó két metrikus menethez használható - hőállóság: max. 315 C - saválló és könnyen tisztítható - többször felhasználható Megjegyzés A B 315 C POT 0405 M4 / M5 5,5 6,5 POT 0608 M6 / M8 8,0 POT 1012 M10 / M POT 1416 M14 / M16 16,0 16,0 POT 1820 M18 / M20 20,0 20,0 Anto-Plug PY hengeres üreges dugó - menetes furatok védelmére, többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: max. 270 C A L PY M5 M5 6,00 PY M6 M6 7,10 PY M8 M8 9,70 PY M10 M10 12,30 PY M12 M12 14, C 43

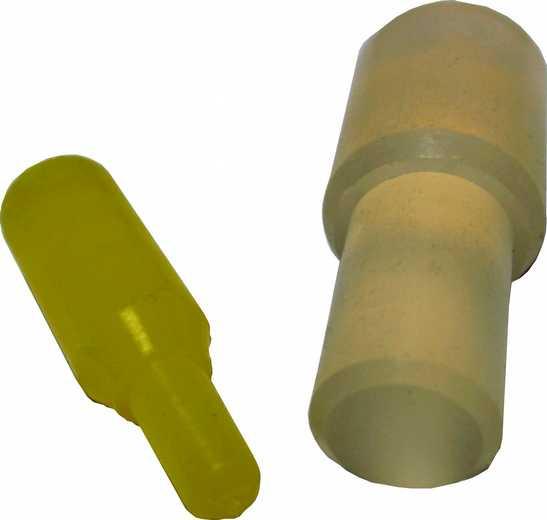

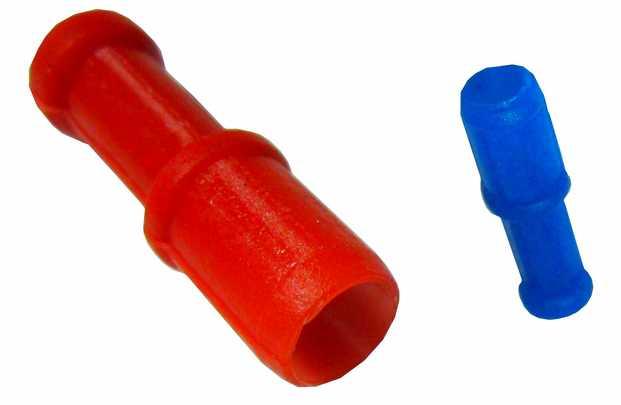

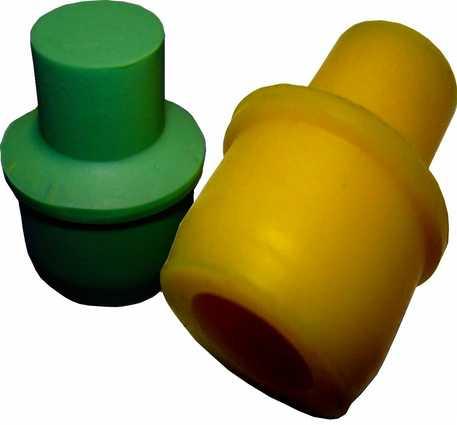

43 Anto-Plug PR hengeres üreges dugó - belső menetek teljes kitakarására, kiváló tömítési képesség a meneteknél - többször felhasználható - hőállóság: max. 315 C Megjegyzés 315 C PR 4 PR 5 PR 6 PR 1 /4 PR 8 PR 3/8 PR 10 PR 7/16 PR 12 PR ½ PR 13 PR 16 PR 18 PR 20 PR 22 PR 23 PR 24 M4 M5 M6 1/4 M8 3/8 M 10 7/16 M 12 1/2 M 16 M 20 Anto-Plug PAA D L 3,6 4,5 5,3 5,5 7,2 8,5 9,1 10,8 1 12,1 14,8 16,3 18,4 21,0 21,3 22,8 5,8 5,6 5,1 6,4 7,0 8,9 8,8 8,9 7,6 11,0 9,5 1 9,5 13,6 16,0 hengeres tömör dugó - belső menetek teljes kitakarására - többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: max. 315 C 315 C A C D B PAA M5 PAA M6 PAA M8 PAA M10 PAA M12 4,4 4,9 7,1 9,1 10,8 8,1 9,1 1 13,

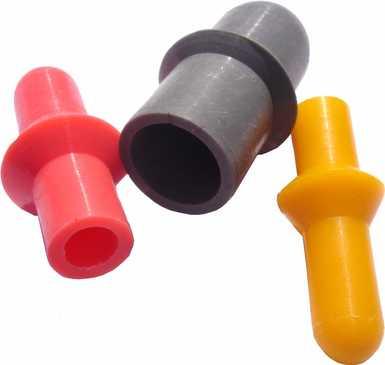

44 Anto-Plug PA peremes védődugó - furatok és stiftek védelmére - süllyesztések kitakarására szolgáló peremmel - hőállóság: max. 315 C - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében PA PA PA PA 315 C D C E L 175 4, , , ,7 7,4 8,7 10,7 13,7 1 14,7 15,8 18, Anto-Plug PGG ferde végű hengeres dugó - belső menetek teljes kitakarására - többször felhasználható - a menetes furatok első menetének kitakarására - hőállóság: max. 315 C 315 C típus méret d e D L PGG 05 PGG PGG PGG PGG PGG PGG A A A A A A A M3 M4 M12 2,5 3,4 4,3 5,1 6,9 8,3 10,3-3,5 4,3 5,2 7,2 8,9 10,5 12,3 7,6 6,5 7,4 7,3 1 14,2 PGG PGG B B M6 M8 5,1 6,9 6,1 8,1 7,2 8,8 8,0 8,0 M6 M8 Anto-Plug PP 315 C PP 4/10 PP 8/14 PP 10/16 lépcsős kónikus dugó - metrikus menetek kitakarására - könnyen befordítható, így biztonságosan rögzíthető - hőállóság: max. 315 C - különböző méretű menetekhez alkalmazható Megjegyzés A B C D E F M4 M6 M8 M10 M8 M10 M12 M14 M10 M12 M14 M

45 Anto-Plug PD kétirányú dugó - korongdugó menetes furatok védelmére, mely a furat körüli területet is kitakarja - hőállóság: max. 315 C - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében Megjegyzés PD PD PD PD PD PD PD PD M3 / M4 M4 / M5 M5 / M6 M6 / M7 M6 M8 M10 M12 A B C G H 7,0 9,0 1 9,5 17,0 21,0 2 2,8 3,6 4,5 5,3 5,3 7,1 9,6 10,9 3,7 4,7 5,7 6,7 7,0 8,7 10,9 1,4 1,8 2,3 2,6 3,3 3,6 4,8 5,5 1,9 2,4 2,8 3,4 4,3 4,3 5,4 6,4 PDS típusú kétirányú dugó pótlólagos karimával a furatok peremén keletkező festékélek elkerülésére. típus PDS Megjegyzés PDS 45 PDS 68 PDS 1012 PDS 1416 Anto-Plug PF M4 / M5 M6 / M8 M10 / M12 M14 / M16 típus PD 315 C A B C 16,0 19,0 26,0 26,0 3,6 5,3 8,8 12,5 4,6 7,0 10,5 1 kónikus korongdugó - korongdugó menetes furatokvédelmére, A B L C D mely a furat körüli területet is kitakarja - hőállóság: max. 315 C - többször felhasználható PF ,0 12,5 PF ,9 5,1 12,5 3,5 PF ,7 5,1 3,3 4,9 PF ,0 5,1 9,8 3,3 4,7 PF ,0 6,0 16,5 3,5 9,0 PF ,9 6,2 12,5 PF ,2 6,4 16,5 4,7 10,5 315 C PF ,1 6,5 12,5 PF ,6 8,3 1 7,0 PF ,0 12,1 1 10,9 47

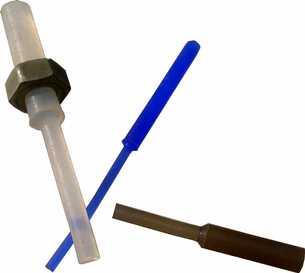

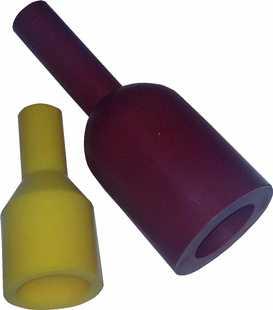

46 Anto-Plug PE átmenő dugók - belső menetek védelmére - ideálisan alkalmazható porszórásnál, KTL-nél stb. - többször felhasználható - hőállóság: max. 315 C PE típus - PE-H típus üreges kivitelű, ezáltal anyagtakarékos PE-H típus - WEB oldalunkon mindíg megtalálja a legújabb típusokat Az átmenő dugót a vékonyabbik felénél fogva kell a levédendő furatba behúzni. A dugó vastagabbik felének átmérője legalább 4%-al legyen nagyobb mint a levédendő furat. A dugó biztosan üljön a furatban, de ne kelljen nagy erővel behúzni. Megjegyzés A B C D PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE M2 M3 1,9 2,8 3,2 3,6 4,1 4,7 5,5 5,7 6,0 6,2 6,5 7,0 7,1 7,9 8,4 8,5 8,9 9,5 9,8 10,4 10,5 11,2 11,3 11,4 1 12,6 1,2 1,6 1,6 2,2 2,4 2,8 2,8 2,8 3,3 3,2 4,5 4,3 3,3 3,2 3,5 3,9 6,4 3,4 4,9 3,9 4,9 6,5 6,5 6,2 6,4 15,5 15,9 15,9 15,9 15,9 15,9 10,2 31,8 23,8 28,4 22,4 25,6 13,3 50,8 1 15,9 14,2 14,8 15,9 15,9 31,8 23,4 2 23,5 20,0 19,2 4 25,2 M4 M5 M5 M6 M8 M10 M C PE típus PE-H típus 48

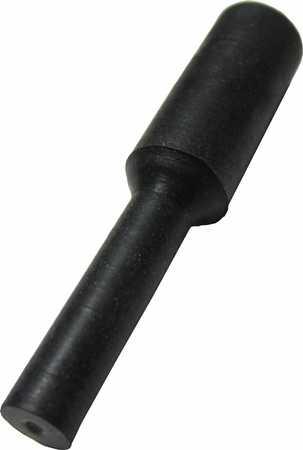

47 Anto-Plug PE átmenő dugók PE PE PE PE PE PE PE PE PE PE PE PE PE PE PE-H PE-H PE-H PE-H Megjegyzés M14 M16 M18 M20 üreges üreges üreges üreges A B C D 12,9 13,5 14,7 15,5 16,3 18,0 19,6 20,5 21,4 22,8 25,9 31,0 3 43,5 36,8 39,5 50,8 58,1 6,5 6,4 8,0 6,4 9,5 9,5 9,5 10,9 9,5 9,5 9,5 9,5 18,6 2 19,1 20,0 20,0 29,0 31,8 31,8 51,0 31,8 70,0 63,5 3 59,0 50,8 38,0 33,7 23,6 31,0 51,0 24,6 31,8 70,0 63,5 3 59,0 6 Anto-Plug PE EPDM C - belső menetek védelmére - előnyös árú alternatíva szilikon dugókra - hőállóság: max. C - anyaga: EPDM - szín: fekete PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM PE EPDM átmenő dugók Megjegyzés A B C D M2 M3 M4 1,9 2,8 3,6 4,1 5,5 7,0 8,9 11,3 13,5 15,5 18,0 19,6 1,2 1,6 2,2 2,4 3,3 3,2 4,9 6,5 6,4 6,4 9,5 9,5 15,5 15,9 15,9 23,8 22,4 31,8 1 14,2 14,8 23,4 23,5 25,2 33,7 23,6 M6 M8 M10 M12 M14 M16 M18 M20 49

48 Anto-Plug PE-M peremes átmenő dugók - belső menetek védelmére - ideálisan alkalmazható porszórásnál, KTL-nél stb. - az első menet letakarására - többször felhasználható - hőállóság: max. 315 C D L 315 C PE M3 M3 2,8 1 PE M4 M4 3,6 1 PE M5 M5 4,4 PE M6 M6 5,5 PE M8 M8 7,2 PE M10 M10 8,8 PE M12 M12 11,2 PE M14 M14 12,4 PE M16 M16 14,7 50

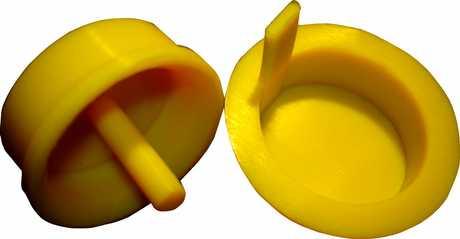

49 Anto-Plug PG üreges nagy dugók - nagy átmérőjű furatok kitakarására - hőállóság: 315 C PG többször PG felhasználható PG 038 PG PG PG PG PG PG C PG PG PG D L típus 23,9 31,2 31,3 31,9 35,6 38,0 40,6 45,5 46,5 53,6 74,5 90,0 24,9 27,0 8,0 30,5 20,0 1 15,7 5,9 3 20,1 1 34,2 C C B C A A A B B A B B Anto-Plug PC C típus - tárcsával kombinálható, furatba behúzható átmenő dugó - például belső menetek védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max. 315 C - többször felhasználható M3 M4 M5 M6 M8 M10 M12 B típus tárcsával kombinálható átmenő dugók 315 C PC PC PC PC PC PC PC A típus M3 M4 M5 M6 M8 M10 M12 A B L H ,9 3,8 4,5 5,5 7,4 9,2 11, átmenő dugóhoz PC 3 PC 4 PC 5 PC 6 PC 8 PC 10 PC 12 PC PC PC PC PC PC PC M3 M4 M5 M6 M8 M10 M12 K L M T ,6 3,4 4,1 6,7 8,2 9,

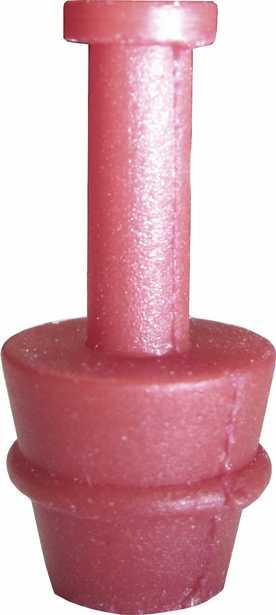

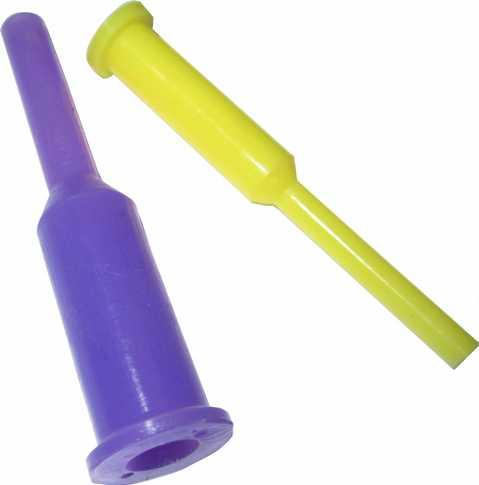

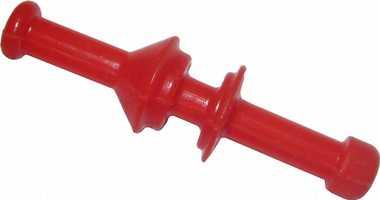

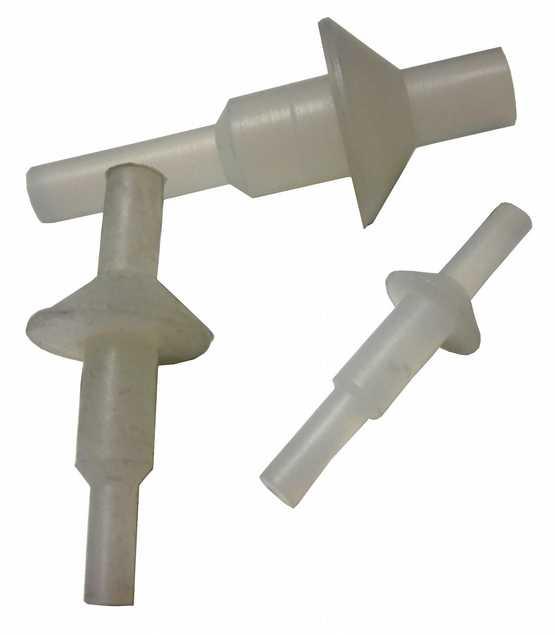

50 Anto-Plug PC-K átmenő dugók karimával A B L - átmenő furatba behúzható dugó, mely a furat körüli területet is kitakarja - hőállóság: max. 315 C - többször felhasználható PC-K ,9 10 PC-K ,5 10 PC-K PC-K ,0 10 PC-K ,0 10 PC-K PC-K Anto-Plug PZ 315 C fogantyús dugó anyákhoz - hegeszthető és bepréselhető metrikus anyákhoz, - hőállóság: max. 315 C - a kitakarás mindkét oldalon biztosítva van 315 C PZ M3 PZ M4 PZ M5 PZ M6 PZ M8 PZ M10 PZ M12 PZ M16 M3 M4 M5 M6 M8 M10 M12 M16 52

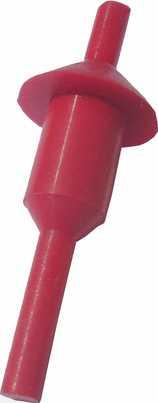

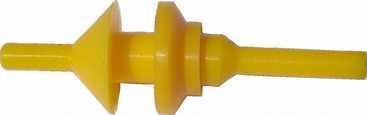

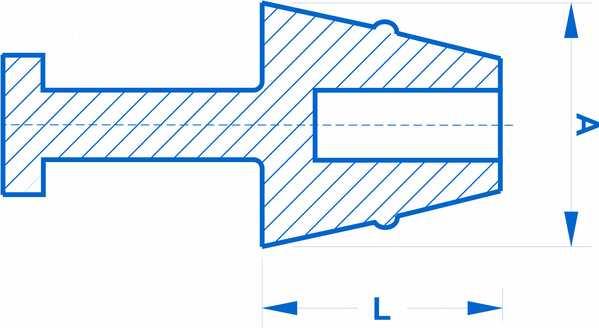

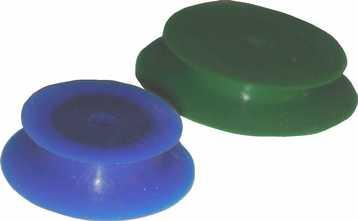

51 Anto-Plug PZA duplakarimás tömítődugó - átmenő furatba és menetes furatba behúzható dugó, mely a furat körüli területet is kitakarja mindkét oldalon - hőállóság: max. 315 C - többször felhasználható 315 C A B C D PZA ,0 9,4 4,1 6,2 PZA 067 7,8 10,3 6,7 PZA ,5 10,7 6,6 7,1 PZA ,5 11,6 6,7 8,0 PZA ,5 12,3 6,7 8,8 PZA ,7 9,9 6,9 6,7 PZA ,8 10,7 8,0 6,6 PZA ,3 10,2 8,5 6,6 PZA ,3 12,6 8,5 9,0 PZA ,2 10,3 6,6 PZA ,3 PZA ,2 10,3 11,6 53

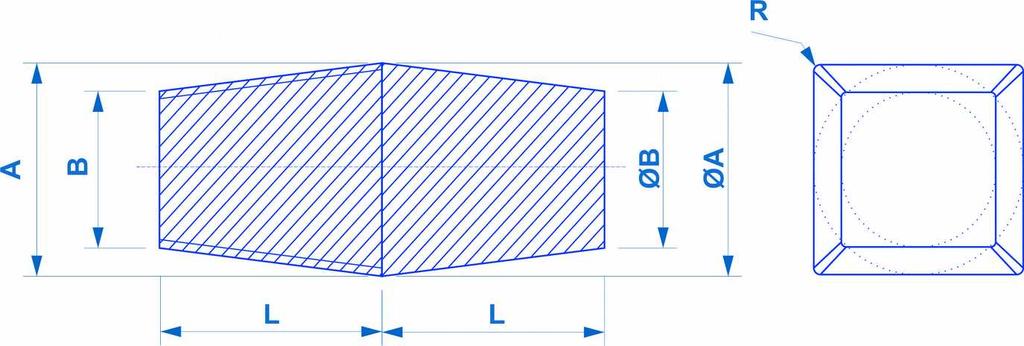

52 Anto-Plug PER kónikus dugó szögletes / kerek - kombi dugó egyik oldal kerek, másik szögletes - hőállóság: max. 315 C PER 1310 PER 1613 PER 1916 PER 2522 A B L R 15,9 19,1 9,5 15,9 22,2 15,9 19,1 19,1 0,5 0,5 0,8 1,0 Anto-Plug PLR karimás kónikus dugó fogantyúval - menetes furatok védelmére - a karimáig kell a menetbe nyomni - megakadályozza a festék esetleges felszakadását - hőállóság: max. 315 C PLR 03 PLR 04 PLR 05 PLR 06 PLR 08 PLR 10 PLR 12 Megjegyzés A L M3 M4 M5 M6 M8 M10 M12 2,8 3,6 4,6 5,5 7,4 9,1 10,8 6,0 8,0 315 C 54

53 Anto-Plug PN egérfarkak - kis átmérőjű furatok kitakarására - hőállóság: max. 315 C - többször felhasználható 315 C D d L PN ,6 33,8 PN ,6 52,8 PN ,1 0,8 49,0 PN ,5 0,8 52,8 Anto-Plug PNZ furatvédő fából - kis átmérőjű furatok könnyű, egyszerű kitakarására, anyaga: fa - az Anto-Plug PN előnyös árú alternatívája - egyszer használatos D d L PNZ ,

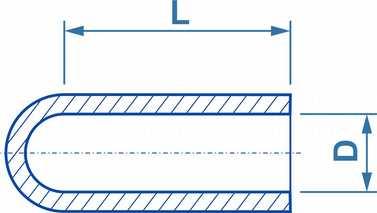

54 Anto-Cap 315 C védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, KTL-nél, eloxálásnál, galvanizálásnál stb. - falvastagság: mm - hőállóság: max.315 C, - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében - WEB oldalunkon mindig megtalálja a legújabb típusokat Védőbúráként használva a búra átmérője 2 4%-kal legyen kisebb, mint a stiftek vagy a csapok átmérője. Dugóként használva a búra külső átmérője 7%-al legyen nagyobb, mint a furat. A védőbúrát csövek lezárására is alkalmazhatjuk D L 1,6 1,8 2,4 2,5 2,5 2,8 2,8 2,8 3,2 3,2 3,5 3,5 3,8 3,8 3,8 3,8 4,4 4,4 4,4 4,6 4,7 4,7 4,7 5,5 5,7 5,7 5,7 5,9 5,9 5,9 6,4 6,4 6,6 7,1 7,1 7,5 7,5 7,5 7,9 7,9 19,1 19,1 19,1 19,1 56

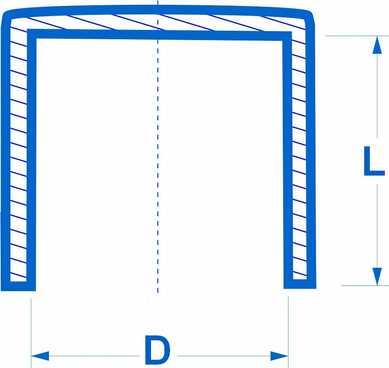

55 Anto-Cap védőbúrák D L 8,7 9,0 9,5 9,5 9,5 9,5 10,3 11,1 11,6 11,6 11,9 12,1 12,2 13,6 13,6 13,6 14,3 14,3 14,3 15,2 15,9 15,9 15,9 17,4 17,4 18,5 18,5 19,1 19,1 19,1 20,6 2 22,2 23,8 24,6 24,6 27,0 27,5 28,6 30,2 31,8 34,3 3 41,3 44,5 47,6 50,8 53,5 19,1 101,6 76,2 101,6 76,2 16,7 27,9 31,8 57,2 63,5 109,9 48,9 88,9 72,2 38,0 101,6 50,0 76,2 44,5 44,4 50,8 50,8 50,8 50,8 50,8 57

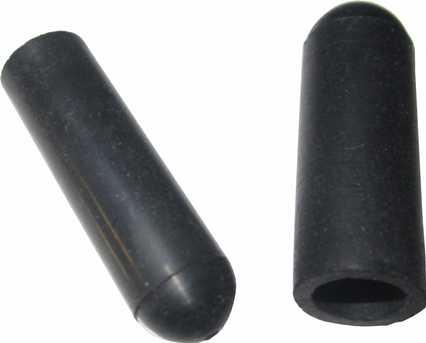

56 Anto-Cap EPDM védőbúrák - stiftek és külső menetes csapok védelmére - előnyös árú alternatíva szilikon búrákra - hőállóság: max. C - anyaga: EPDM - szín: fekete C EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM Anto-Cap R D L 2,5 2,8 3,2 3,6 3,8 4,6 4,7 5,7 5,7 5,9 5,9 7,5 7,5 9,5 10,3 11,6 15,9 18,9 védőbúrák belső peremmel - stiftek és külső menetes csapok védelmére - a dupla, belső karima szorosan lezárja a búrát - hőállóság: max. 315 C 315 C d D L R 3-9 R 6-9 R 9-12 R R R R R R ,0 9, ,0 21,0 2 27,0 6,0 9, ,0 21,0 2 27,0 30,0 39,0 39,0 39,0 39,0 39,0 39,0 39,0 39,0 5 58

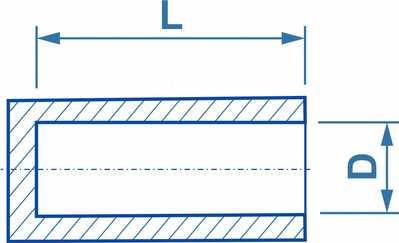

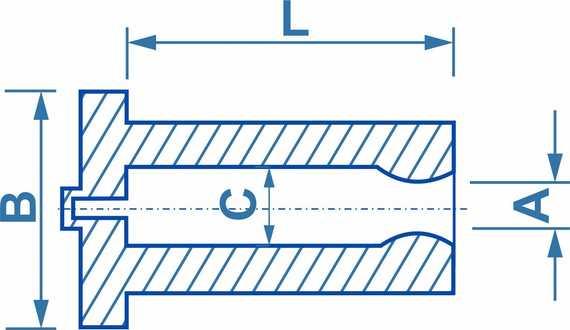

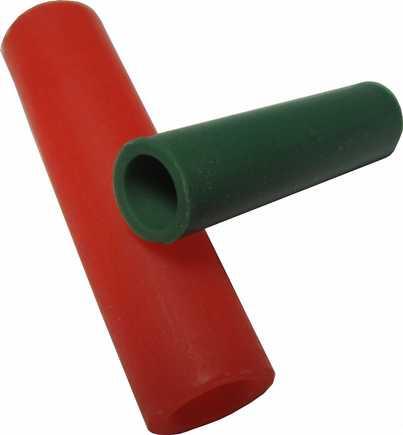

57 Anto-Cap CB lapos lezárású védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max 315 C, falvastagsága mm - többször felhasználható CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB D L 2,5 3,7 4,7 5,6 7,6 9,5 11,6 15,9 16,3 18,5 18,7 21,7 24,9 31,0 39,5 47,0 30,0 10,1 30,0 30, ,0 30,0 2 50,8 6,0 18,5 17,0 28,0 28,0 315 C Anto-Cap CD búra egyenes végű fejjel - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max 315 C - többször felhasználható 315 C CD CD CD CD CD CD CD CD CD M4 M4 M5 M5 M6 M6 M6 M6 M8 x 22 x 42 x 28 x 42 x 10 x 15 x 30 x 42 x 42 M4 M4 M5 M5 M6 M6 M6 M6 M8 d D A L 3,5 3,5 4,5 4,5 5,5 5,5 5,5 5,6 7,5 5,5 6,5 8,4 7,5 7,5 9,0 9,0 9,0 11,0 7,5 11,0 9,5 9,0 9, ,0 4 30,0 9,

58 Anto-Cap CE védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max. 315 C, szín: áttetsző - többször felhasználható 315 C CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE CE A B C L 3,2 4,6 4,7 5,9 6,0 6,5 7,0 7,5 8,0 9,0 9,5 11,1 1 12,3 13,5 15,4 16,5 17,3 17,9 18,1 19,3 19,3 19,8 20,3 20,8 21,3 22,4 22,9 24,5 24,8 25,7 26,8 28,8 6,4 7,2 7,7 7,9 9,1 9,2 9,7 10,2 10,6 11,2 12,2 14,3 14,6 15,5 16,7 18,6 50,8 30,0 50,8 3 50,8 30,0 23,1 30,0 33,8 24,7 36,1 24,1 30,9 25,7 30,0 30,0 Anto-Cap CZ metrikus védőbúrák - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál stb. - hőállóság: max. 315 C - a szelepcsúcs levágható légtelenítés céljából - többször felhasználható - színkódolva a jobb szelektálhatóság érdekében A B C L CZ M5 x 25 CZ M5 x 50 CZ M6 x 25 CZ M6 x 50 CZ M8 x 25 CZ M8 x 50 CZ M10 x 25 CZ M10 x 50 CZ M12 x 25 CZ M12 x 50 4,2 4,2 5,2 5,2 7,2 7,2 9,2 9,2 11,2 11,2 12,5 12, ,5 17,5 19,5 19,5 6,0 6,0 7,0 7,0 9,0 9,0 11,0 11, ,0 2 50,0 2 50,0 2 50,0 2 50,0 315 C 61

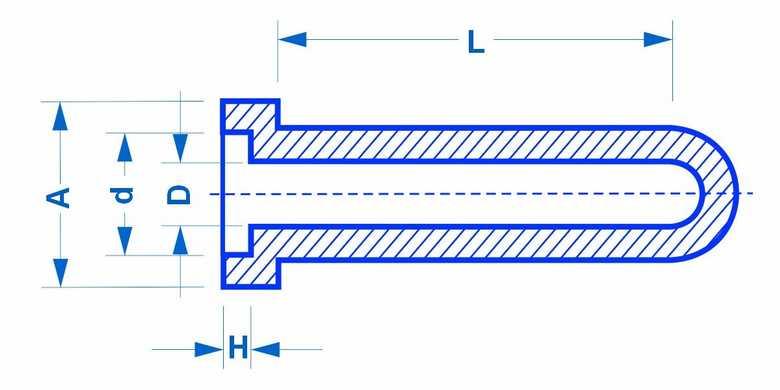

59 Anto-Cap CM karimás védőbúra - stiftek és külső menetes csapok védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 315 C, többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM CM d D L K 2,7 3,2 3,7 4,4 4,6 5,6 5,6 6,1 7,5 7,5 7,6 9,0 9,5 1 11,7 12,8 15,6 19,8 6,2 6,4 6,6 8,0 9,7 8,0 9,1 8,7 9,1 10,5 10,5 10, ,5 14,5 15,4 20,7 24,7 21,0 35,1 35, ,0 17,2 20,0 21,0 17,8 30,0 38,0 315 C Anto-Cap CW hegesztőcsap maszkoló - hegesztőcsap védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 315 C, többször felhasználható 315 C Megjegyzés D L d A H CW M6x38 CW M8x38 M6 M8 5,7 7,5 8,7 10,

60 Anto-Cap CW hegesztőcsap maszkoló - hegesztőcsap védelmére - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 315 C, többször felhasználható CWG M4x25 CWG M5x25 CWG M6x25 CWG M8x25 CWG M10x25 M4 M5 M6 M8 M10 d D L 3,7 4,7 5,6 7,4 9, Anto-Cap CP védőbúrák - furatok és stiftek védelmére - ideálisan alkalmazható porszórásnál és lakkozásnál - hőállóság: max. 315 C - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében 315 C CP CP CP CP 28 CP CP CP CP CP CP A B L D 15,9 16,5 16,1 19,1 24,9 27,9 31,0 6,4 8,0 8,5 10,2 1 17,5 19,5 20, ,0 27,9 36,0 51,0 49,0 5 3,3 5,5 4,5 5,8 8,0 1 13,5 14,8 16,0 63

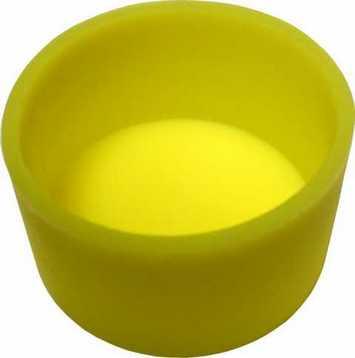

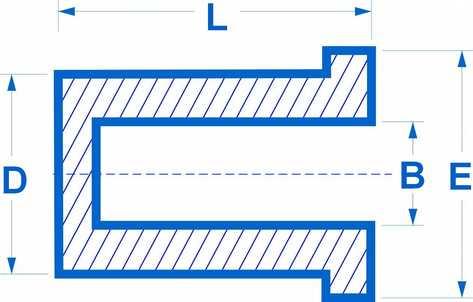

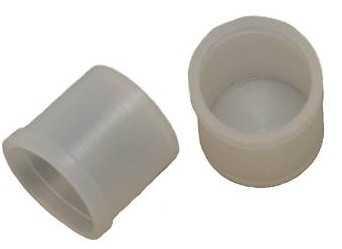

61 Anto-Cap CG védőbúra karimával - stiftek és külső menetes csapok védelmére, ideálisan alkalmazható porszórásnál lakkozásnál, stb., hőállóság: 270 C, szín: áttetsző, többször felhasználható CG CG 18 CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG CG C B D L E 13,1 1 16,9 18,7 19,5 20,6 20,6 23,4 25,2 28,1 30,5 32,8 34,5 36,5 39,5 39,5 41,9 44,5 47,0 49,5 5 56,5 6 64,5 70,2 1 16,5 19,9 20,5 20,6 23,6 23,2 28,2 31,1 33,5 35,8 37,5 39,5 42,5 42,5 44,5 47,5 49,5 52,5 54,5 59,8 64,5 67,5 73,2 18,5 18,0 18,5 18,5 18,5 24,5 18, ,0 11,0 28,0 28,0 28,0 28,0 28,0 28,0 28,0 41,0 3 16,7 19,0 20,9 22,2 28,0 24,6 24,5 27,4 30,0 32,5 35,5 37,8 39,5 4 44,5 44,5 46,9 49,5 5 54,5 56,5 6 66,5 69,5 73,2 Anto-Cap CA védőbúrák coll-os méretben - coll méretű külső menetek levédésére porszórásnál, lakkozásnál stb. - többször felhasználható CA CA CA CA CA CA CA Megjegyzés D L ½ ¾ 1 1 ¼ 1 ½ 2 2 ½ 20,6 31,0 40,0 4 57,1 73,3 18,5 16,5 17,0 17,0 17, C 64

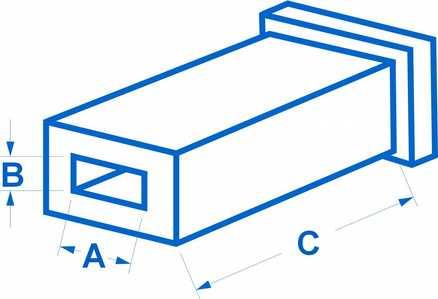

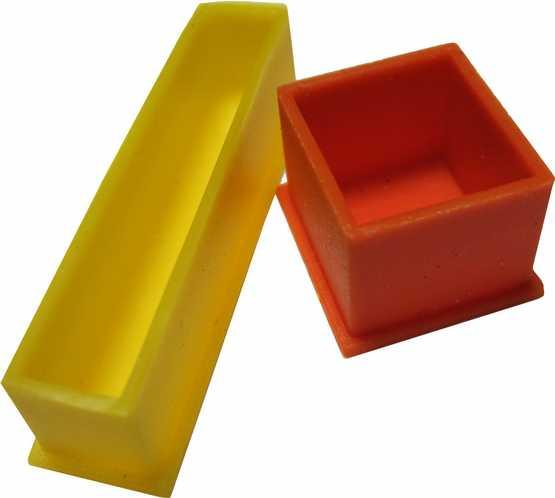

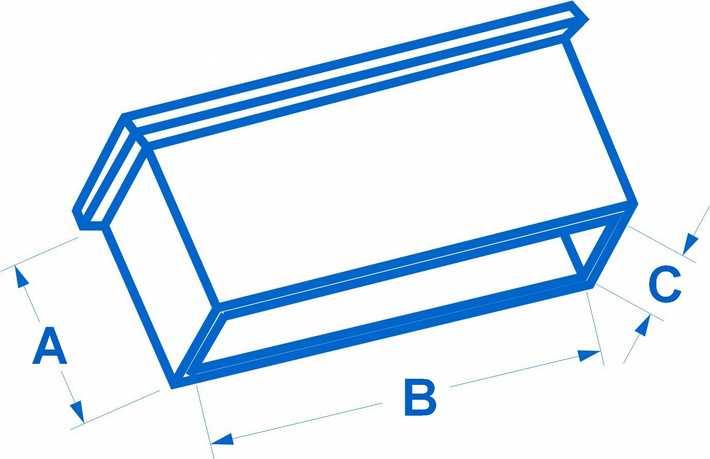

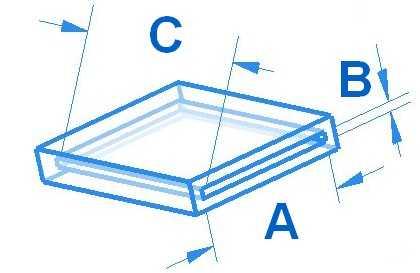

62 Anto-Cap CV szögletes védőbúra - szögletes elemek maszkolásához - hőállóság: max. 270 C - többször felhasználható - színkódolás a jobb szortírozhatóság érdekében CV 23 x 7,5 x 11 CV 14 x 15,5 x 12,5 CV 42 x 7,5 x C Anto-Cap CF A B C ,5 15,5 7,5 11,0 12,5 védőbúra lapos csatlakozókhoz - zárósapka lapos és szögletes csatlakozó kitakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 270 C - peremfogantyú az egyszerű kezelhetőség érdekében (a típus) - többször felhasználható A típus CF 2811 CF 4811 CF 6311 CF CF CF CF CF CF CF típus A A A B B B B B B B A B C 2,8 4,8 6,3 5,9 6,4 7,9 11,7 11,7 11,9 12,5 0,8 0,8 0,8 0,8 0,8 0,6 0,9 0,9 1,0 1,2 11,0 11,0 11,0 11,0 11,0 8,3 5,7 7,0 9,5 17,5 270 C B típus 65

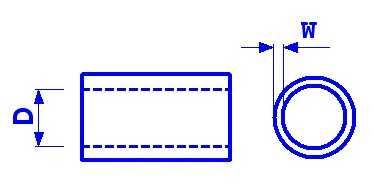

63 Anto-Tube TU védőcsövek - furatok, stiftek, menetek védelmére és letakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 280 C - többször felhasználható - szükség esetén kívánságuknak megfelelő méretre vágjuk le a csöveket D TU 0102 TU 0151 TU 0203 TU 05 TU 0251 TU 0277 TU 0301 TU 0351 TU 0356 TU 0401 TU 0400 TU 0451 TU 0475 TU 0501 TU 0551 TU 0516 TU 0554 TU 0600 TU 0635 TU 0701 D W 1,0 2,5 2,5 2,8 3,5 3,6 4,5 4,7 5,5 5,2 5,5 6,0 6,4 7,0 280 C TU 0714 TU 0751 TU 0792 TU 0801 TU 0951 TU 0953 TU TU 1114 TU 1 TU 1300 TU 1418 TU 1 TU 1620 TU 1721 TU 1822 TU 2024 TU 2226 TU 2529 TU ,6 1,0 1,6 0,5 1,0 1,6 1,0 1,0 1,6 1,0 1,0 1,6 1,0 1,0 1,6 1,6 1,6 1,6 1,0 Anto-Tube TC 7,1 7,5 7,9 8,0 9,5 9,5 11, ,0 17,0 18,0 20, ,0 W 1,6 1,0 1,6 1,0 1,0 1,6 védőcsövek méretre vágva - külső menetek védelmére és letakarására - ideálisan alkalmazható porszórásnál, lakkozásnál, stb. - hőállóság: max. 280 C - többször felhasználható TC M3 TC M4 TC M5 TC M6 TC M8 TC M10 TC M12 L méret M3 M4 M5 M6 M8 M10 M C 67

64 Anto-Tube TQ tömítő zsinór habosított kaucsukból - üregek, furatok és hornyok takarására - kérjük a gyártási technológiából adódó ±5% tolerancia figyelembe vételét - hőállóság: max. 220 C - nagyon flexibilis TQ 02 TQ 03 TQ 04 TQ 05 TQ 06 TQ 07 TQ 08 TQ 09 TQ 10 TQ 12 TQ 16 TQ 18 TQ 20 TQ 25 TQ C Anto-Tube TZ Ø2 Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø 10 Ø 12 Ø 16 Ø 18 Ø 20 Ø 25 Ø 30 hengeres dugók habosított kaucsukból - menetes furatok és lyukak kitakarására - extrudált, így árban alternatíva lehet a préselt dugókkal szemben - nagyon flexibilis - hőállóság: max. 220 C 220 C Anto-Tube TE Átmérő D TZ M3 TZ M4 TZ M5 TZ M6 TZ M8 TZ M10 TZ M12 L M méret M3 M4 M5 M6 M8 M10 M12 szögletes profilú tömítőszalag habosított kaucsukból - üregek és hornyok takarására - nagyon flexibilis - hőállóság: max. 220 C 220 C TE 1010 TE 1212 TE 2020 A B

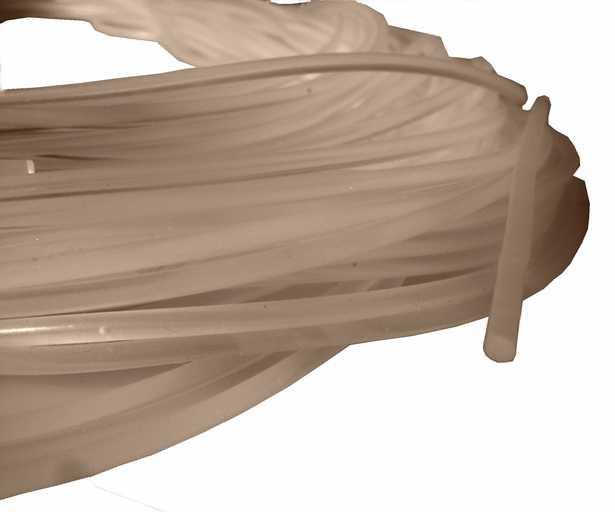

65 Anto-Tube TM tömítő zsinór kaucsukból - üregek, furatok és hornyok takarására, hőállóság: max. 260 C TM 025 TM 03 TM 035 TM 04 TM 045 TM 05 TM 055 TM 06 TM 065 TM 08 TM 085 TM 095 TM 10 TM C D Ø 2,5 Ø Ø 3,5 Ø Ø 4,5 Ø Ø 5,5 Ø 6,0 Ø 6,5 Ø 8,0 Ø 8,5 Ø 9,5 Ø 10 Ø 12 Anto-Tube TV szögletes tömítő zsinór kaucsukból - üregek és hornyok takarására, hőállóság: max. 260 C TV 3x4 A B C 4 Anto-Tube TP U alakú takaróprofil - élek kitakarására, hőállóság: max. 220 C TP 1205 TP 1510 TP 2010 TP 2013 TP 3010 TP 3013 TP 3020 TP 4018 TP 8 A H B 1, C 70

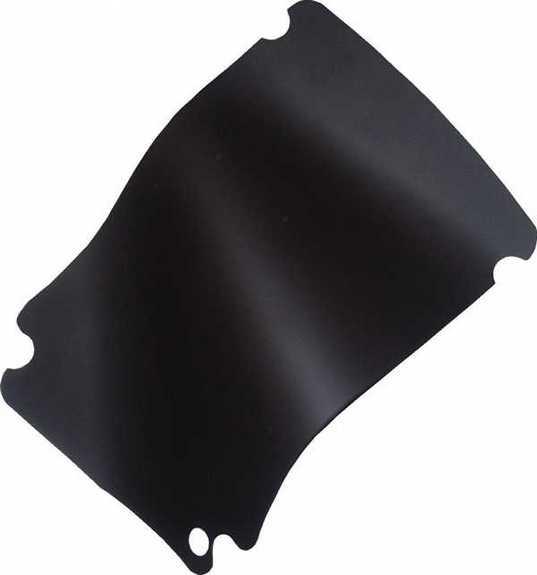

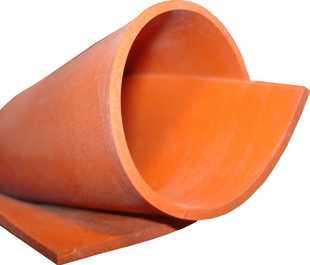

66 Anto-Seal SZ szilikon lemez 315 C vastagság m²/db SZ xx1 SZ xx2 SZ xx3 SZ xx4 SZ xx5 SZ xx6 Szilikon lemez SZ - ebből az anyagból a megrendelő kívánsága szerinti alakzatokat tudunk kistancolni - kérjen ajánlatot SZ-S x600x2 SZ-S x600x3 SZ-S x600x4 SZ-S x600x6 SZ-S x600x8 vastagság m²/db ,6 0,6 0,6 0,6 0,6 220 C Habosított szilikon lemez SZ-S Anto-Seal MF mágnesfólia - MF 04 mágneses műanyagból készült, 80 C ig hőálló - MF 08 mágneses műanyagból készült, 80 C ig hőálló - MF 10 szabadalmaztatott mágneses szilikonból készült, C ig hőálló - ezen mágneses fóliákból speciális takaró elemeket stancolunk ki a megrendelő mintái, vagy rajzai alapján C - kérem kérjenek árajánlatot MF 04 MF 08 MF 10 vastagság szélesség 0,4 0,

67 Anto-Cover PS-1 takarópapír általános felhasználásra - egyik oldalon nedvességtaszító bevonattal - ideálisan használható nedves lakkozásnál - 135g / m² szélesség PS 1-90 C m² / tekercs ˇ kb. 25 Anto-Cover PS-2 hőálló maszkolópapír - speciális papír nagy felületek kitakarására - normál előkezelő vegyszereknek ellenáll, a beégetőkemencében nem olvad el - nagyon tiszta, nem hagy foltot maga után - hőálló öntapadószalaggal (lásd Anto-Tape) rögzíthető 220 C szélesség PS 2- PS 2- PS PS PS 2- PS Anto-Cover PS-3 m² / tekercs ˇ hő- és vízálló maszkolópapír - speciális papír nagy felületek kitakarására - mindkét oldalán hőálló és vizet át nem eresztő réteggel van bevonva - folyadékos előkezelésnél használható szélesség PS C m² / tekercs ˇ

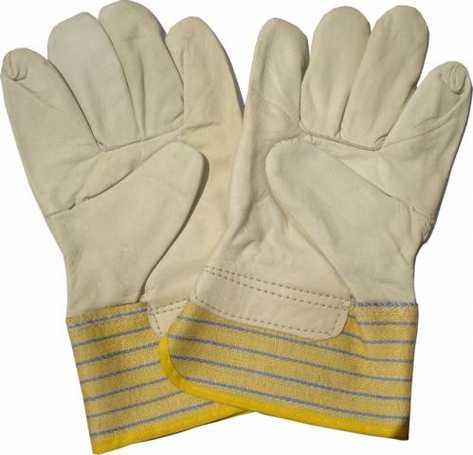

68 Anto-Prot VK védőkesztyű - bőrkesztyű a legfinomabb bőrből - világos - textil betéttel - MV-CAT1 - anyaga pamut, (MV-CAT1) - nem szálasodik - lakkfüggetlen - nem hagy nyomot - kényelmes viselet - lakkozás előtt és után is ideálisan alkalmazható VK pamut kesztyű 9,5 '' VK pamut kesztyű 10,5 '' VK bőrkesztyű 10,5 '' Anto-Prot PM szűrős légző arcmaszk PM FFP2 - szelepes finom pormaszk - szűrő osztály FFP2 - alacsonytól az átlagosan mérgező, szilárd és cseppfolyós aerosolokhoz - egyszer használatos légzésvédelem Anto-Prot FV fülvédő - fülvédő EN 352-1:1993 szabványnak megfelelő - fejpánt: fokozatmentesen állítható - fülpárna: puha műbőr - nagyon kényelmes FV fülvédő Anto-Prot OV típus OV Pro védőoverál OV Pro OV Simple - antisztatikus - légáteresztő védőruha - többszöri használatra - kapucnival, zipzárral, kar-, láb- és derékgumival - egyszer használatos - lélegző polipropilén típus OV Simple 74

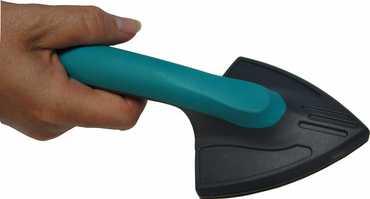

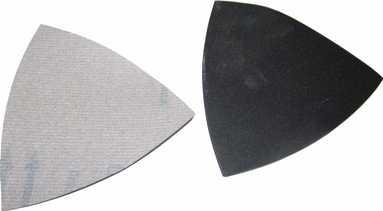

69 Anto Mend KD kézi deltacsiszoló - élméret: 95mm - nehezen hozzáférhetõ sarkok csiszolására vagy finom felületi megmunkálásra - könnyen cserélhető csiszolópapír Megnevezés KD 95 KD 95-DV KD 95-VA kézi deltacsiszoló tapadó dörzsvászon 3db 40-es, 2db 60-as finomságú tapadó vízálló csiszolópapír 3 db 400-as, 2db 280-as finomságú Anto-Mend SB portörlő kendő - fémhez, fához és műanyaghoz, használata minden lakkozás előtt javasolt - maradéktalanul eltávolítja a felületről a por- és csiszolási szemcséket, szennyeződéseket - soha nem szárad ki - garantáltan szilikonmentes SB Staubfix Soft SB Staubfix Universal SB Staubfix Standard - SB Soft: 10 db / csomag - SB Standard és Universal: 5 db / csomag Soft Puha gyapjúanyagból készült, alacsony tapadó erővel és garantáltan szilikonmentes. A por megbízható lekötését a teljes felületen egyenletesen elosztott impregnálás biztosítja. A Staubfix Soft porlekötő kendők ezért ideálisan alkalmazhatók tisztításra minden festési és más felületkezelési eljárásoknál, továbbá az iparban, irodában, háztartásban valamint az autóban. Universal A nagyobb száltávolságú cellulózgyapjúból készült, könnyebb porlekötő kendő különösen jó csúszó tulajdonságú impregnálásával kedvező árú alternatívája a STANDARD kendőknek. Megbízható porlekötést biztosít. Standard A gyakorlatban évtizedek óta jól bevált klasszikus porlekötő kendő. Univerzálisan alkalmazható. Kis száltávolságú, mézgás cellulózgyapjú anyagból készült, kopásálló porlekötő kendő. Felülmúlhatatlan tisztító hatásának köszönhetően a legmakacsabb piszkokat, mint az odaszáradt csiszolási maradványokat is eltávolítja a felületről. 75

70 Anto-Mend JE javítóecset minden lakkjavítási munkához JE javítóecset 4+8 mm Anto-Cube SW tisztító koska - a porszóró cső tisztítására - sűrített levegő segítségével átfújható a porszóró csövön - habszivacsból készült SW 30x30x25 Anto-Strain LS lakkszűrő - vízes bázisú lakkok szűrésére alkalmas - átmérő: 16 cm, száltávolság: 190 µ - anyaga: nylon Anto-Store IB LS 190my azonosító tábla - mérete: 30 mm x 50 mm, függesztő lyukakkal, hegeszthető IB 0-9 tábla / készlet számozott Anto-Store HE címke felakasztó hurok - a hurkok segítségével kísérőcímkéket rögzíthetünk a termékhez - termékazonosító hurkok különböző méretben drót vastagság hossz HE 1,4 x 35 HE 1,1 x 25 1,4 mm 1,1 mm 35 mm 25 mm 76

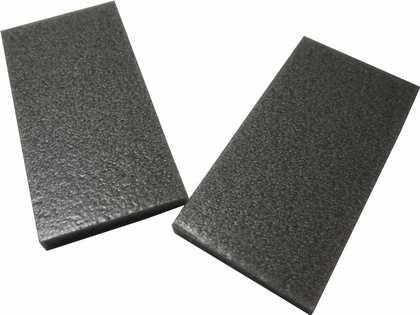

71 Anto- Store BL távtartók BL 1617 BL 1010 BL ideális védelem az egymásra helyezett lakkozott - mivel mindkét oldalon csúszásgátolt, a termékek karcmentes tárolására és csomagolására BL 5025 kíválóan megakadályozza az - csúszásmentesen tapad egymásra helyezett lemezek elcsúszását - kb. 3 mm vastag A BL 1010 BL 1617 BL B ˇ szállítási forma anyag tekercsben védőfólián tekercsben egyenként dobozban parafa parafa műanyag Anto- Store BD távtartó gumiszalag - natúr gumiból készült - a lefestett termék köré tekerve megvédi azt a tárolás és szállítás alatt, biztos távolságot tartva - profilok védelmére is alkalmas - kb. 480 x 3 x 3 mm BD 480 Anto-Store NS felület védőháló - felület védőháló raktározáshoz és szállításhoz - nagyon flexibilis, könnyen alkalmazkodik a védendő termék alakjához - különböző méretű átmérőkben szállíthátók min Ø Tekercshossz NS 12 NS 20 NS 40 NS 72 NS mm 12 mm 25 mm 45 mm 70 mm 25 m 25 m 25 m 25 m 25 m Anto-Store LF-L felületvédő fólia - LF-L egy gyengén tapadó PVC fólia lakkozott felületek védelmére - külső felülete feliratos - különböző szélességben szállítható Típus Tekercshossz LF-L 33 m Példa a megrendeléshez : LF-L 50 => szélesség 50 mm = 2 Ft 77

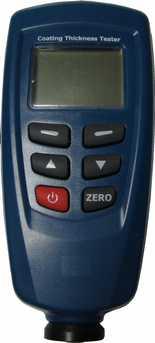

72 Anto-Check RV digitális rétegvastagságmérő készülék Az F érzékelővel nem mágneses anyagok rétegvastagságát lehet megmérni mágneses anyagokon (pl. lakk vagy cink acélon). Az N érzékelővel nem mágneses anyagok rétegvastagságát lehet megmérni nem mágneses anyagokon (pl. lakk vagy eloxált rétegek nemesacélon). - Érzékelő: - Méréshatár: - Pontosság: - Méret: - Tömeg: RV-F - Érzékelő: - Méréshatár: - Pontosság - Méret: - Tömeg: F 0-1 μm ±1 3% vagy 2,5μm ( amelyik nagyobb) 126 x 65 x 27 mm 81g (elemek nélkül) kivitel RV-F RV-FN F F&N F és N 0-1 μm μm: ±3% + μm; μm: ±5% 110 x 50 x 23 mm g RV-FN Anto-Check GT földelés tesztelő - a festendő elemek földelésének igen egyszerű és gyors ellenőrzése - megfelelő földeltség esetén a zöld LED világít - a sárga LED kigyulladása esetén ellenőrizni kell a földeltséget - a piros LED nagyon rossz földeltséget jelez GT 78

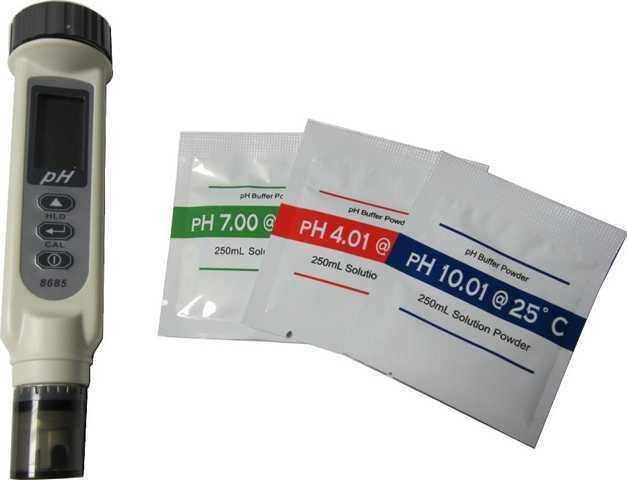

73 Anto-Check DPH digitális ph mérő - Mérési tartomány : ph - ph felbontás/pontosság 0,1 ph / ±0,2 ph - Hőmérséklet felbontás / pontosság 0,5 C / ±1 C - Kalibrálás : ph autom. ph 4, 7, vagy 10 - magas élettartamú ph elektróda - ATC (automatikus hőmérsékletkompenzáció) - vízálló (IP65) Méret : 165 mm x 35 mm x 32 mm Tömeg : 70 g DPH 8685 Anto-Check TDS digitális vezetőképesség mérő készülék - Mérési tartomány : vezetőképesség µs : TDS a feloldott szilárd anyagok mennyisége ppm : Hőmérséklet C - Pontosság : vezetőképesség ±1% Full Scale + 1 digit : TDS ±1% Full Scale + 1 digit : Hőmérséklet ±0,5 C - magas élettartamú vezetőképesség mérő elektróda - automatikus hőmérséklet kompenzálás - automatikus kalibrálás - vízálló (IP65) Méret : 165 mm x 35 mm x 32 mm Tömeg : 65 g TDS 8361 Anto-Check SHG rétegvastagság mérő nedves festéshez - nemesacél rétegvastagság mérő különböző magasságú hornyokkal, melyet a vizsgálandó felületre helyezünk függőlegesen - a festékréteg vastagsága a megfelelő horonyhoz rendelt µm értékben olvasható le SGH SGH 10 μ 20 μ 79

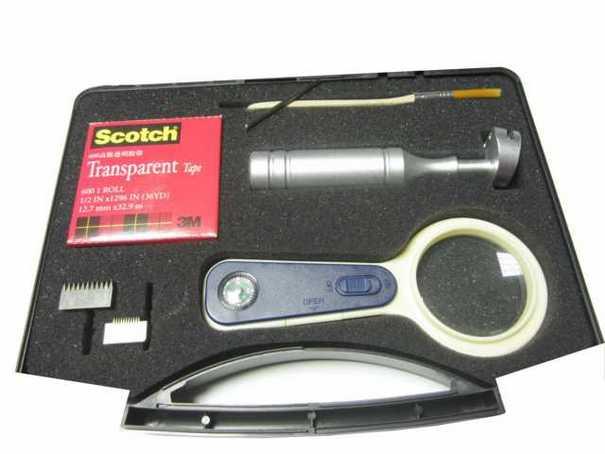

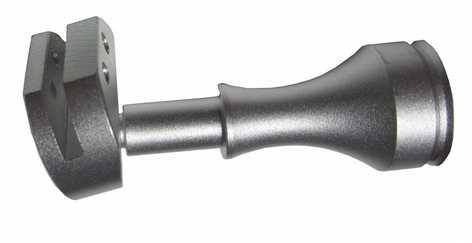

74 Anto-Check GS kereszt karcoló eszköz A kereszt karcoló eszközt az ISO szerint tervezték és készítették. Az eszköz a rácsteszt módszer alapján festékek tapadásképességének vizsgálatára szolgál. Az 1mm késtávolságú eszköz a 60 μ-nál vékonyabb vastagságú festékréteg vizsgálatára alkalmas, míg a 2 mm késtávolságú 61 és 120 µ között. A GS 120 típusú készlet mindkét kést tartalmazza: 1 mm késtávolságú, lapos tizenegy késes rácskarcolót 2 mm késtávolságú, lapos tizenegy késes rácskarcolót ellenőrizhető lakkrétegvastagság GS μm -ig Anto-Check TH papírhőmérő - a termék felületére felragasztott papír hőmérő segítségével a valós beégetési hőmérsékletet lehet meghatározni - a kemence elhagyása után a skálán leolvasható a valós beégetési hőmérséklet - mérete: 5 x 90 mm - két kivitelben kapható Hőmérsékleti tartomány TH TH C 216 C 193 C 254 C Anto-Check MB színminta lemez - 0,1 mm vastag rugóacéllemez, postán könnyen szállítható, kevés helyet igényel archiválásnál - a lemez sarkai lekerekítettek és felfogó furattal rendelkeznek MB 54 x MB 45 x 80 A x B 54 x 45 x 80 Anto-Check HJ hibajelző - sárga öntapadó papírból - hibák megjelölésére - könnyen eltávolítható - más színek érdeklődésre 15 mm HJ db/ív 80

75 Anto-Tool SV csővágó olló - kiválóan alkalmas védőcsövek, tömítő zsinórok és egyebek elvágására - SV 10 inkább a lapos profilok - mint TE és TP vágására alkalmas - SV 70 inkább csövek (TU) és kerek keresztmetszetű profilok (TQ és TM) vágására alkalmas SV 10 SV 10 SV 70 SV 70 Anto-Tool AW szegélyhenger - megkönnyíti a takaró szalagok és takaró pontok felhelyezését - az elasztikus henger a fólia egyenletes tapadását segíti elő - a henger szélessége 40 mm AW 40 Anto-Tool TD elektromos szalagvágó automata - gombnyomásra levágja a ragasztószalagot a beállított hosszúságra - automata üzemmódban a levágott szalag eltávolítása után rögtön levágja a következőt - beállítható hosszúság: mm - lehetséges szalagszélesség: 7 50 mm TD 81
