1 MAGYAR KERESKEDELMI ÉS IPARKAMARA Szaka Kiváló Tanulója Verseny Elődöntő KOMPLEX ÍRÁSBELI FELADATSOR MEGOLDÁSA Szakképesítés: SZVK rendelet száa: Koplex írásbeli: Épületgépészeti rendszeriseret; Víz- és csatornarendszer-szerelő feladatok; Közűcsőhálózat-szerelő feladatok Elérhető pontszá: 200 pont Az írásbeli verseny időtartaa: 120 perc Javító neve Elért pontszá Aláírása

2 Fontos tudnivalók! Kedves Versenyző! 1.) Ellenőrizze a feladatok sorszáát és kezdés előtt inden oldalra írja fel a versenyzői kódot! 2.) A egoldások sorrendje tetszőleges. 3.) A ceruzával írt részeket a javító tanár ne értékelheti! 4.) A versenyzők az írásbeli egoldásához szükséges íróeszközöket és ne prograozható száológépet használhatnak. Mobiltelefon ne használható száológépként! 5.) A száítási feladatok, feladatrészek csak akkor értékelhetők, ha szerepel az összefüggés képlete és az összefüggésbe a versenyző szászerűen behelyettesít! Ne fogadható el az olyan feladat vagy feladatrész ahol az összefüggés hiányzik és utána csak a végeredényt tüntették fel, ne szerepel ott a értékegység! Képlet és értékegység nélkül ne jár pont! 6.) Csak a szakszerű válaszok fogadhatók el! 7.) A karikázandó és az Igaz-Hais feladatoknál javítás ne fogadható el. A egadottnál több kijelölés érvénytelen! 8.) A hibás választ csak egy vonallal húzza át! Az áthúzott feleletekre ne jár pont. 9.) A feladat egoldására biztosított idő leteltével a unkát be kell fejezni! Ügyeljen arra, hogy áttekinthetően és szép külalakkal dolgozzon! Sikeres egoldást és jó unkát kívánunk! 2/8

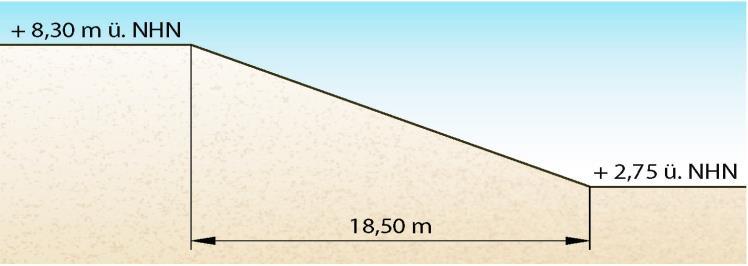

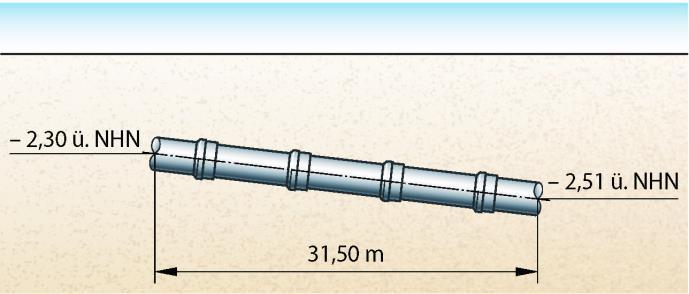

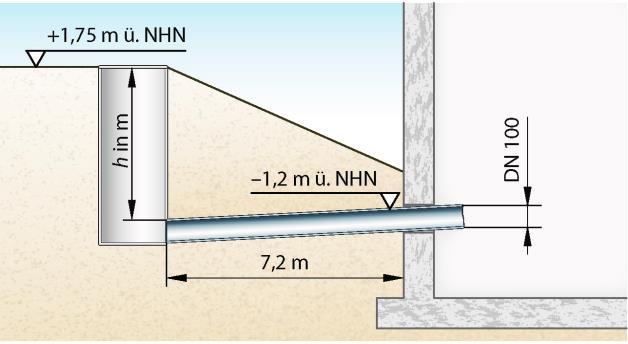

3 1. Feladat... pont / 4 pont Írja a eghatározások ellé, hány százalékos lejtést jelentenek a következő csőfektetések! Kiszellőzetlen csatlakozóvezeték: 1 c/ = 1,0 % Kiszellőztetett csatlakozóvezeték: 0,5 c/ = 0,5 % 2 x 2 pont 2. Feladat... pont / 8 pont Száítással határozza eg, hány százalékos lejtéssel fektették a csővezetékeket! I % = h 8,3 2, % = l 18,5 100 % = 30 % A vezeték lejtése: 30 % képlet 2 pont, száítás 2 pont I % = h 2,30 ( 2,51) 100 % = 100 % = 0,66 % l 31,50 A vezeték lejtése: 0,66 % képlet 2 pont, száítás 2 pont 3. Feladat... pont / 8 pont Milyen agasságban/élységben kell a képen látható csővezetéket az ellenőrző aknába bekötni? 1 h = l = 7,2 1 = 0,072 h = 1,2 0,072 = 1,272 h = +1,75 ( 1,272 ) = 3, 022 A képen látható agasság/élység (h) értéke: 3,022 képlet 2 pont, száítás: 3 x 2 pont 3/8

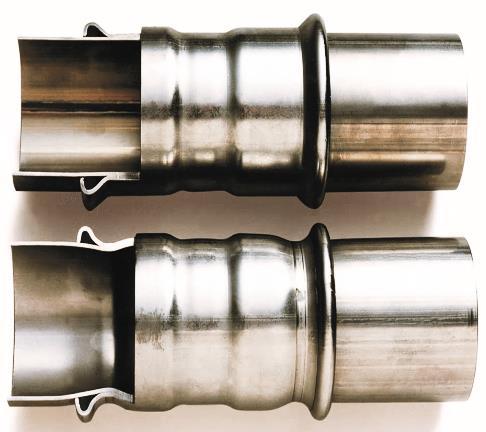

4 4. Feladat... pont / 6 pont Egy elektroos vízelegítő adattábláján a következő feliratot látja. Mit jelentenek ezek az adatok? 230 V Elektroos feszültség 50 Hz Frekvencia 3 kw Névleges hőteljesítény/elektroos teljesítény 3 x 2 pont 5. Feladat... pont / 4 pont Hogyan nevezzük a képen látható kötést? Írjon hozzá 2 előnyös és 1 hátrányos tulajdonságot! (Az olcsó / drága vagy az ehhez hasonló válaszokért ne jár pont!) Megnevezés: Pressz-kötés 1 pont Előnye: Időspórolás, unkaidő rövidebb. 1 pont Nyoásveszteség kisebb. 1 pont Hátránya: Felerülő eghibásodás esetén nehezebb korrigálni vagy javítani, szinte inden esetben cserélni kell. 1 pont 6. Feladat... pont / 8 pont Melyik szifon(bűzelzáró)fajtát építik be leggyakrabban a osdókhoz! csőszifon 2 pont Nevezzen eg 3 db további szifon (bűzelzáró) fajtát! búraszifon, fali vagy falon kívüli szifon, falba építhető szifon, tölcséres szifon, padlóösszefolyó 3 x 2 pont 7. Feladat... pont / 3 pont Írja le, iért kell egy ritkán használt hagyoányos szifont/bűzelzárót gyakrabban ellenőrizni, int egy állandóan használatban lévőt! A hagyoányos szifonokban a bűzelzárás vízzel történik. Ha a víz elpárolog, a bűz/csatornaszag visszaáralik a helyiségbe. 8. Feladat... pont / 6 pont Egy családi ház vízellátó rendszeréhez nyoáscsökkentőt kell beépítenünk. Milyen űszaki jellezők alapján választjuk eg a nyoáscsökkentő éretét? Az átfolyó vízennyiség és az áralási sebesség, (nyoásveszteség) alapján. 2 x 3 pont 4/8

5 9. Feladat... pont / 32 pont Írja le a tartályos WC és az öblítő-szelepes WC előnyös és hátrányos tulajdonságait! (Az olcsó / drága vagy az ehhez hasonló válaszokért ne jár pont!) Tartályos WC: lehet falon kívüli és falon belüli független a hálózat nyoásától és a töltő vezeték éretétől fövid ideig nagyobb nyoás és kisebb feltöltés, szakaszos vízvétel lehetséges helyigénye nagyobb az öblítő-szelepesnél, ha falon kívüli víztároló, várni kell, íg a tartály isét feltölt, kisebb a vízcsatlakozás érete öblítés ereje függ a kialakítástól, a tartály elhelyezésétől csendesebb üze lehetséges, az öblítés egszakítható a nyoógobbal stb 7 x 2 pont Öblítő-szelepes WC: közvetlen vízvétel állandóan készen áll az öblítésre lehet falon kívüli és falon belüli szabadon álló WC-nél helyigénye nagy (szerelés, WC-ülőke) nyoásfüggő, iniális nyoásigénye van vízennyiség adagolható nagyobb a vízcsatlakozás érete, hangosabb üze stb 7 x 2 pont Adja eg a vízellátó ágvezeték iniális csőátérő nagyságát illiéterben! tartályos WC esetén: DN15 2 pont öblítő-szelepes WC esetén: DN20 2 pont 10. Feladat... pont / 8 pont Szakszerűen írja le, it jelent a feltárás nélküli vezetékfektetés! Burkolatbontás nélküli csővezeték (csőszakasz) elhelyezését (vagy felújítását) jelentő ódszerek, pl.: út-, vasút-, vízfolyás, csatorna vagy folyó keresztezésénél, vagy egyéb körülényesen nyitható felületen. 2 pont Írjon rá legalább 3 db példát! átszúrás, átfúrás, behúzás, átsajtolás, ekés csőfektetés, csőroppantás 3 x 2 pont 11. Feladat... pont / 6 pont Írja le a körvezetékes vízellátás előnyeit! (Legalább 3-at!) stagnáló víz ritkábban alakul ki, higiénikusabb kisebb csőátérő alkalazható hidraulikailag kiegyensúlyozottabb a rendszer 3 x 2 pont 5/8

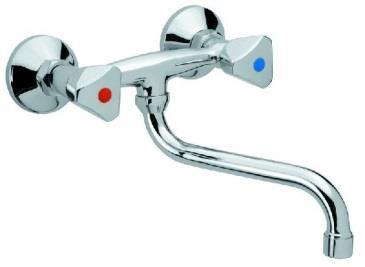

6 12. Feladat... pont / 33 pont Nevezze eg a képen látható csaptelepeket szakszerűen (3 x 3 pont)! Írjon elléjük 2 előnyös és 2 hátrányos tulajdonságot (12 x 2 pont)! Megnevezés Előnye Hátránya könnyen szerelhető, ne annyira gyakori a eghibásodás forrázási veszély, nyoásingadozásnál nehéz a hőérséklet után állítás kézi kerekes (kétgobos) fali (osogató) csaptelep egykaros (osogató) álló csaptelep tartós, töítéscsere könnyen elvégezhető gyorsabb kezelhetőség, hőérséklet-beállítás, -utánállítás beállított hőérsékletnél könnyen el lehet zárni és újra kinyitni nehezen lehet a hőérsékletet beállítani teljes nyitásnál több víz folyik, int ai szükséges lenne (vízpazarlás), akkor is használunk sokszor eleg vizet, aikor ne lenne szükségünk rá (energiapazarlás) forrázási veszély hőérséklet-szabályzás, kisebb helyigény iniális vízennyiség (nyoás) szükséges a jó űködéshez falba építhető (süllyeszthető) terosztatikus csaptelep víztakarékos, energiatakarékos tud lenni, nincs forrázási veszély akkor is használunk sokszor eleg vizet, aikor ne lenne szükségünk rá (energiapazarlás), nehezebb javítani 6/8

7 13. Feladat... pont / 22 pont Írjon legalább 11 db olyan helyet, ahol polietilén gázelosztó-vezeték nyovonala ne jelölhető ki! Építény és létesítény alatt, kivéve a nyovonalas létesítény keresztezését. Közúti vagy vasúti közlekedés céljára szolgáló alagútban. Alagútban, lapos, ingoványos területen, 30 C - nál agasabb hőérsékletű talajban. Árterületen, rétegozgásos területen. Repülőtér védett és építési tilalo alatt álló területén. Az országos ásványvagyon-nyilvántartásban lévő ipari nyersanyagkészletet tartalazó területen. Idegen építény és létesítény védett területén vagy védőövezetében. Álló, vagy folyóvízben, közűalagútban. Légvezetékként, közúti és vasúti hídon. Tóeder alatt, halastó, víztározó partjától 5 -en belül, folyai árterületen. Tornyok, ipari kéények, 5 -nél agasabb tartályok 20 -es körzetében. 11 x 2 pont 14. Feladat... pont / 20 pont Száítással határozza eg indkét esetben a felelegített vízennyiséget literben vagy kg-ban! A hidegvíz hőérséklete 12 ºC, a víz fajhője 4,2 kj/kg K, sűrűsége 1000 kg/ 3, a elegítés ideje 15 perc. Q 1 = 1 kw = c t = 4,2 kj 68 kg. K 1 = 0,0035 kg s 1 = 1 τ = 0,0035 kg 900 s = 3,15 kg s Q 2 = 1 kw = c t = 4,2 kj 38 kg. K 1 = 0, kg s 1 = 1 τ = 0, kg 900 s = 5,639 kg s A felelegített vízennyiség első esetben: 3,15 l (Képlet Száítás: 2 x 2 2 x 3 pont) A felelegített vízennyiség ásodik esetben: 5,639 l (Képlet Száítás: 2 x 2 2 x 3 pont) 15. Feladat... pont / 12 pont Írjon legalább 4 db olyan (különböző) esetet, aely a elegvíztároló előtt elhelyezett biztonsági szelep lefúvásához, csepegéséhez vezethet! elszennyeződés nyoáscsökkentő eghibásodás, rossz beállítás, ne egfelelő kiválasztás hőtágulásból adódó túlnyoás ne egfelelő biztonsági szelep beépítése 4 x 3 pont 7/8

8 16. Feladat... pont / 20 pont Állapítsa eg, hogy IGAZ (I), vagy HAMIS (H) az állítás! a) A legionella baktériu elszaporodásának optiális feltétele a ºC hőérséklet. I b) A göb alakú tárolók nagyobb nyoásnak ellenállnak, int az ugyanabból az anyagból készült szögletes tárolók. I c) A tolózárak áralási ellenállása nagyobb a szelepek áralási ellenállásánál. H d) A levegőben terjedő hangra a léghang, íg a szilárd testekben terjedőre a testhang a szokásos egnevezés. I e) A térszín feletti gázelosztó-vezeték anyaga kizárólag csak acél lehet. I f) DN 100 átérő feletti acél csővezeték hegesztése csak lánghegesztéssel történhet. H g) Ne kell külön töörségi nyoáspróbát végezni, ha a szilárdsági nyoáspróba alatti vizsgálatok végrehajtása, valaint kiértékelése a töörségi követelényekre is kiterjed. I h) A (Balti) tengerszint feletti agasság vagy abszolút agasság a földrajzi pontok agasságának éréséhez eghatározott érték. I i) 60 ºC hőérséklet alatt erőteljes a vízkőkiválás. H j) A csaptelepeken és kifolyószelepeken elhelyezett perlátor növeli a vízfogyasztást. H 10 x 2 pont Elérhető pontszá: 200 pont Megjegyzés: a képek a HT Kiadó könyveiből száraznak. 8/8
