SDVR H.264 digitális rögzítő Felhasználói kézikönyv

Átírás

1 SDVR H.264 digitális rögzítő Felhasználói kézikönyv Electropoint Kft , info@electropoint.hu Oldal: 1

2 Tartalomjegyzék 1 Termék bemutatása Előlap Hátlap Áttekintés Műveletek Beüzemelés Bejelentkezés Főmenü: Rögzítési mód Időzítés Tömörítés HDD kezelés Hálózat Riasztás Rendszer Általános GUI kijelző Felhasználók Frissítés Visszaállítás Eszköz infó Auto karbantartás Visszajátszás Színbeállítás Képbeállítás Kijelentkezés Merevlemez kapacitásának számítása Melléklet: GYIK (Gyakran Ismételt Kérdések) és karbantartás, szerviz Melléklet: Karbantartás Melléklet: Távirányító Electropoint Kft , info@electropoint.hu Oldal: 2

3 1 Termék bemutatása 1.1 Előlap 1) Bekapcsolást jelző fény 2) Riasztást jelző fény 3) HDD (merevlemez) működését jelző fény 4) Léptetés fel 5) Léptetés le 6) Léptetés balra 7) Léptetés jobbra 8) Menü 9) Kilépés menüből 1.2 Hátlap 1) Video bemenetek 2) Video kimenet (BNC) 3) Hang be- és kimenet 4) Video kimenet (VGA) 5) Hálózati csatlakozó (RJ45) 6) USB csatlakozási pontok 7) Tápcsatlakozási pont (DC 12V) 1.3 Áttekintés A rögzítő stabil, beágyazott LINUX operációs rendszerrel rendelkezik. A standard H.264 video tömörítési formátum magas képminőséget, alacsony hibakód arányt és egyenkénti képkocka lejátszást biztosít, valamint a rögzítő a G.711A hang tömörítési formátumot használja. A DVR sorozat használható egyénileg vagy online alkalmazással (TCP/IP hálózati technológiát alkalmaz), úgy mint a biztonsági felügyelet hálózati része. Az egér használata: bal egérgomb: belépés / kiválasztás jobb egérgomb: visszalépés / menühívó Electropoint Kft , info@electropoint.hu Oldal: 3

4 2 Műveletek 2.1 Beüzemelés Csatlakoztassa a kamerát (kamerákat), a TV-t és/vagy monitort, az egeret, a tápcsatlakozót a készülékhez, majd dugja be a tápegységet a hálózatba. Megjegyzés: A készülék nem rendelkezik külön Ki/bekapcsoló gombbal. Áramtalanításhoz húzza ki a tápegységet a hálózatból! 2.2 Bejelentkezés Miután a rögzítőt beüzemelte és a rendszer elindult, 4 kameraablakot láthat, amelyek mindegyikében látható a rendszer dátum, rendszer idő, a csatorna neve, a video felügyelet (1- es kép) és a riasztási állapot. 1. Video felügyelet Ahhoz, hogy hozzáférhessen a funkciókhoz, be kell jelentkeznie. A jobb egérgomb megnyomásával előugrik a menüoszlop (2-es kép). 2. Menüoszlop Bármely menüpont kiválasztása esetén megjelenik a Rendszer belépés ablak (3-as kép), ahol kiválaszthatja a felhasználót. 3 felhasználói fokozat van, amelyekhez eltérő funkciók vannak hozzárendelve. A 3 felhasználó az Admin (főfelhasználó), Vendég és Alapértelmezett. 3. Rendszer belépés Electropoint Kft , info@electropoint.hu Oldal: 4

5 Jogosultságok: Admin: minden funkció elérhető. Vendég és alapértelmezett: vendég és az alapértelmezett számára engedélyezett a megtekintés és a video lejátszás. Alapesetben nem tartozik jelszó a fiókokhoz. Az admin és a vendég jelszava módosítható, amíg a jogosultságuk nem; az alapértelmezett felhasználó az alapértelmezett bejelentkező felhasználó, akinek a jogosultsága módosítható, viszont a jelszava nem. A rendszer biztonsága érdekében kérjük módosítsa a jelszavát az első bejelentkezés után! Megjegyzés: Amennyiben jelszót adott a fiókoknak életbe lép a jelszóvédelem biztonsági funkció. Ha a jelszó egymás után 3 esetben helytelen, ez riasztást indukál. Ha a jelszó 5ször egymás után helytelen, akkor az lezárja a rögzítőt. ( Másfél óra elteltével újraindíthatjuk, akkor automatikusan újra be kell ütni a jelszót. ) A sikeres bejelentkezést követően már elérhetővé válnak a felhasználónak megfelelő menüpontok. 3 Főmenü: A jobb egérgomb megnyomásával megjelenik a menüoszlop (2-es kép). Itt kiválaszthatja a Fő menü -t (4-es kép), amely az alábbi funkciók eléréséhez visz el: Rögzítési mód Időzítés Tömörítés HDD kezelés Hálózat Riasztás Rendszer 4. Főmenü 3.1 Rögzítési mód Bal egérgomb segítségével kiválaszthatja a Fő menüben a Rögzítési módot. Az ikonra kattintva felugrik a Rögzítési mód ablak (5-es kép). Electropoint Kft , info@electropoint.hu Oldal: 5

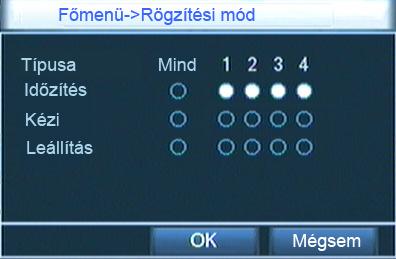

6 5. Rögzítési mód Időzítés: Rögzítés a beállításoknak megfelelően. Kézi: A kiválasztott csatornán történik a rögzítés, függetlenül a csatorna állapotától. Leállítás: A kiválasztott csatornán leáll a rögzítés, függetlenül a csatorna állapotától. Megjegyzés: A Mind lehetőség az összes csatornára érvényesíti a beállításokat, függetlenül a csatornák állapotától. A rögzítéshez a merevlemeznek Írás/Olvasás módban kell lennie! Használja az OK gombot az elfogadáshoz, vagy a Mégsem gombot az elvetéshez és az előző menüponthoz való visszatéréshez. 3.2 Időzítés Bal egérgomb segítségével kiválaszthatja a Fő menüben az Időzítés funkciót. Az ikonra kattintva felugrik az Időzítés ablak (6-os kép). 6. Időzítés Az időzítés menüben meghatározhatja a rögzítés periódusát. Alapesetben a rögzítő 24 órás intervallumra van beállítva. Csatorna: kiválaszthatja a csatornát, amelyen a rögzítést időzíteni szeretné. 1-4, vagy mind (ez utóbbi esetben az összes csatornára azonos beállítások érvényesek). Electropoint Kft , info@electropoint.hu Oldal: 6

7 Tükrözés* Hossz: Meghatározhatja a felvételek hosszát. Alapesetben 60perc. Előfelvétel: Megadhat 1-30másodperc előrögzítést (a hosszúságot a kód folyamat határozza meg). Típusa: Választhatja az Időzítést, Kézit, vagy Leállítást. Napok: Választhatja az időzítést Hétfő - Vasárnap, vagy a Naponta lehetőséget. Periódus (1-4): Megadhatja a rögzítési periódusokat óra/perc pontossággal. Rögzítés csak a megadott periódusban történik! (Felvétel típus) Állandó: Folyamatos felvétel a megadott periódusban. A fájl típusa R. (Felvétel típus) Mozgás: Kiváltja a mozgásérzékelési, kamera kitakarási,vagy video vesztési jelet. A fájl típusa M. (Felvétel típus) Riaszt.: Kiváltja a külső riasztás jelet a megadott rögzítési periódusban. A fájl típusa A. A Haladó gombra kattintva egy legördülő menüt kapunk: Előző ablak: visszalépés a Fő menübe. Kilépés: Kilépés a teljes menürendszerből, visszatérés az élő kameraképekhez. Másolás: Az adott csatorna beállításainak másolása. Beillesztés: Egy csatorna beállításainak beillesztése az aktuális csatornára. Alap: Alapértelmezett beállítások visszaállítása. HDD kezelés: ugrás a HDD kezelés menübe. *Megjegyzés: A tükrözés funkció az SDVR-7604-es rögzítőben nem elérhető! Használja az OK gombot az elfogadáshoz, vagy a Mégsem gombot az elvetéshez és az előző menüponthoz való visszatéréshez. 3.3 Tömörítés Bal egérgomb segítségével kiválaszthatja a Fő menüben a Tömörítés funkciót. Az ikonra kattintva felugrik a Tömörítés ablak (7-es kép). Ebben a menüpontban beállíthatja a video/hang kódolási paramétereket. 7. Tömörítés Csatorna: Kiválaszthatja a csatornát, amelyen be szeretné állítani a tömörítési paramétereket. 1-4, vagy mind (ez utóbbi esetben az összes csatornára azonos beállítások érvényesek). Tömörítés: H.264, Extra Stream Felbontás: D1 (704x576) - Extra Stream - CIF (352x288); HD1 (704x288) - Extra Stream - QCIF (176x144); CIF (352x288); QCIF (176x144); (gyári beállítás: CIF/QCIF) Képfrissítés: FPS - Extra Stream FPS (gyári beállítás: 25/25 FPS) Electropoint Kft , info@electropoint.hu Oldal: 7

8 Tömörítési mód: CBR, VBR (alapértelmezett: VBR) Minőség: Legrosszabb, Rossz, Normál, Jó, Jobb, Legjobb - Extra Stream - ua. (gyári beállítás: jó/jó) Átviteli sebesség: Automatikusan kerül kiválasztásra, kézileg nem állítható! I Frame időköz: 2-12 frame/mp - Extra Stream - ua. (gyári beállítás: 2 frame/mp) Video/hang: Az összes bejelölése esetén a video/hang multiplex folyamat. A csatorna videojele automatikusan bejelölésre kerül, nem állítható! A Haladó gombra kattintva egy legördülő menüt kapunk: Előző ablak: visszalépés a Fő menübe. Kilépés: Kilépés a teljes menürendszerből, visszatérés az élő kameraképekhez. Másolás: Az adott csatorna beállításainak másolása. Beillesztés: Egy csatorna beállításainak beillesztése az aktuális csatornára. Alap: Alapértelmezett beállítások visszaállítása. Használja az OK gombot az elfogadáshoz, vagy a Mégsem gombot az elvetéshez és az előző menüponthoz való visszatéréshez. 3.4 HDD kezelés Bal egérgomb segítségével kiválaszthatja a Fő menüben a HDD kezelés funkciót. Az ikonra kattintva felugrik a HDD kezelés ablak (8-as kép). Ebben a menüpontban állíthatja be és kezelheti a merevlemezt (HDD). 8. HDD kezelés Írható/Olvasható: a merevlemezre rögzíthet és vissza is nézhet/kimenthet felvételeket. Csak olvasható: csak a visszanézés/kimentés lehetséges. Tükrözött HDD formázás: merevlemez formázása. Figyelmeztetés: a merevlemez formázásakor minden adat törlődik. Mielőtt megformázza a lemezt, mentse ki adatait! Helyreállítás: merevlemez helyreállítása. Partíció: merevlemez partícionálása (több, egymástól logikailag független tárterület létrehozása). Figyelmeztetés: a merevlemez partícionálásakor a rajta lévő adatok a jövőben elérhetetlenné válnak. A partícionálás, csak logikailag osztja fel a merevlemezt, fizikailag továbbra is 1 meghajtóként üzemel. Mielőtt partícionálja a lemezt, mentse ki adatait! Electropoint Kft , info@electropoint.hu Oldal: 8

9 Megjegyzés: a Merevlemez szakszerűtlen kezelése adatvesztéshez, esetenként a lemez meghibásodásához vezethet. Ezen funkciók használatát, kérjük bízza szakemberre! Hajtsa végre a kívánt műveletet, vagy a Mégsem gomb használatával visszaléphet a Fő menübe. 3.5 Hálózat Bal egérgomb segítségével kiválaszthatja a Fő menüben a Hálózat funkciót. Az ikonra kattintva felugrik a Hálózat ablak (9-es kép). 9. Hálózat Hálókártya: Hálózati kártya típusa. Alapértelmezett vezetékes (integrált), vagy külső vezeték nélküli, utólag telepíthető. DHCP engedélyez: Automatikus IP cím hozzáférés. IP cím: IP cím beállítása (gyári beállítás: ). Alhálózati maszk: Alhálózati maszk beállítása (általában nem szükséges az állítása, gyári beállítás: ). Átjáró: Alapértelmezett átjáró beállítása (gyári beállítás: ). Elsődleges/másodlagos DNS: tartománynév-kiszolgáló beállítása. Az IP cím hálózati szolgáltató ajánlja. A címet be kell állítani és újraindítani, amikor működik. MediaPort: TCP/UDP port beállítása, CMS szoftverhez. (gyári beállítás: 34567) HTTP port: http port beállítása böngészőhöz (gyári beállítás: 80) Átviteli szabályok: Adaptív, Minőség előnyben, Folyamatosság előnyben. A kódáramlás igazodik a beállításhoz. Az Adaptív csere a képminőség és folytonosság között. A Folytonosság előnyben és az Adaptív csak akkor érvényesek, amikor a kódáramlás be van kapcsolva. Különben a Minőség előnyben érvényes. Szolgáltatások: Ebben a menüpontban beállíthatja a speciális hálózati funkciókat (10-es kép). Electropoint Kft , info@electropoint.hu Oldal: 9

10 10. Szolgáltatások PPPoE: Adja meg a felhasználó nevet és jelszót, amit az internet szolgáltatója biztosít. Miután elmentette, indítsa újra a rendszert. Majd a DVR kialakít egy PPPoE alapú hálózati kapcsolatot. Az IP cím meg fog változni dinamikus IP címre, ha a művelet sikeres. NTP: Az NTP szervert installálni kell a PC-re. Szerver IP: Üsse be az NTP szerverbe beállított IP címet. Port: Alapértelmezett: 123. Beállíthatja a portot az NTP szervernek megfelelően. Időzóna: London GMT+0, Berlin GMT +1, Cairo GMT +2, Moscow GMT +3, New Delhi GMT +5, Bangkok GMT +7, Hongkong Beijing GMT +8, Tokyo GMT +9, Sydney GMT +10, Hawaii GMT-10, Alaska GMT-9, Pacific time GMT-8, American mountain time GMT-7, American mid time GMT-6, American eastern time GMT-5, Atlantic time GMT-4, Brazil GMT-3, Atlantic mid time GMT-2. Frissítési időköz: Ugyanaz, mint az NTP szerver ellenőrzési intervalluma. Alapértelmezett: 10perc. Ha a riasztó bekapcsol, küldjön -t a riasztási információról a megfelelő címre. IP Szűrő: a Nem kívánt IP csatlakozások kizárása. DDNS: A dinamikus domain név szerver beállítása. DDNS Típus: CN99, DynDns, Oray Domain név: A DDNS által adott domain név. Felhasználó név: A DDNS által regisztrált felhasználónév. Jelszó: A DDNS által regisztrált jelszó. FTP: Riasztásnál, vagy amikor riasztási esemény rögzítéshez kapcsolódik, beállíthat egy FTp szervert, ahová a rögzített képek és/vagy videók feltölthetőek. Szerver IP: FTP szerver Ip címe. Port: FTP szerver port. Felhasználó: Felhasználó név, amellyel csatlakozhat a szerverhez. Jelszó: A kapcsolódáshoz szükséges jelszó. Max fájl méret: A feltöltendő fájl maximális mérete. Gyári beállítás: 128M. Könyvtár: A célkönyvtár neve a szerveren. Mobil Monitor: Mobiltelefon/mobileszköz csatlakozási lehetőségének beállítása. UPNP: Az UPNP porotokol automatikus portnyitást eszközöl a routeren. Mielőtt beállítja, ellenőrizze,hogy a routeren engedélyezve van az UPNP funkció. HTTP port: A router automatikusan átveszi az eszközportot, ha IE böngészőt használ. TCP port: A router automatikusan átveszi az eszközportot, ha a kliens szoftvert használja. MobilPort: A router automatikusan táveszi az eszközportot, ha a mobilkészülék a portszámon keresztül csatlakozik. Használja az OK gombot az elfogadáshoz, vagy a Mégsem gombot az elvetéshez és az előző menüponthoz való visszatéréshez. Electropoint Kft , info@electropoint.hu Oldal: 10

11 3.6 Riasztás Bal egérgomb segítségével kiválaszthatja a Fő menüben a Riasztás funkciót. Az ikonra kattintva felugrik a Riasztás ablak. A riasztások különböző események bekövetkeztekor lépnek életbe. Ezek a következők: Mozgásérzékelés, Video Kitakarás (kamera kitakarás), Videó hiány (megszakad a jel a kamerák és a rögzítő között), Rendellenesség (rendellenes működés). Elérhető funkciók: Mozgásérzékelés: Ebben a menüpontban beállíthatja a riasztást, amely mozgás észlelésekor aktiválódik (11-es kép). Video kitakarás: Ebben a menüpontban beállíthatja a riasztást, amely a kamerakép takarásakor aktiválódik (12-es kép). Video hiány: Ebben a menüpontban beállíthatja a riasztást, amely a videojel megszűnésekor (szabotázs, meghibásodás) aktiválódik (13-as kép). Rendellenesség: Ebben a menüpontban beállathatja a riasztást, amely bármely rendellenes működés esetén aktiválódik (14-es kép). 11. Mozgásérzékelés 12. Video kitakarás Electropoint Kft , info@electropoint.hu Oldal: 11

12 13. Video hiány 14. Rendellenesség 3.7 Rendszer Bal egérgomb segítségével kiválaszthatja a Fő menüben a Rendszer funkciót. Az ikonra kattintva felugrik a Rendszer ablak. Ebben a menüben a rögzítő rendszerfunkcióit állíthatja be. Az alábbi menüpontok közül választhat: Általános GUI kijelző Felhasználók Frissítés Visszaállítás Mentés Eszköz infó Auto karbantartás Electropoint Kft , info@electropoint.hu Oldal: 12

13 3.8 Általános (15-ös kép) Ebben a menüpontban beállíthatja a rendszeridőt, a dátum formátumát, az idő formátumát, a rögzítő megjelenítő nyelvét (gyári beállítás: magyar), ha megtelt a merevlemez, a HDD kezelést (választható felülírás, vagy a rögzítés leállítása), valamint beállíthatja a DVR No., video módot (PAL/NTSC, gyári beállítás: PAL), az automatikus kilépés türelmi idejét (mennyi idő múlva lépjen ki a rendszer), rendszámot. 3.9 GUI kijelző (16-os kép) 15. Általános A grafikus kijelző felület felel a megjelenítésért, állításával meghatározhatja a képernyőn látható információkat. A Csatorna azon. mellett található Beállítás gombra kattintva meghatározhatja a kamerakép elnevezését (gyári beállítás: CAM01-04, de bármilyen egyéb névre megváltoztatható). A Léptetés lehetőségnél megadhat egy türelmi időt, ami leteltével a rögzítő a következő kameraképre vált (ugyanitt állathatja a riasztási léptetést). A képen látható jelölőnégyzetek választásával kiteheti, illetőleg leveheti a képernyőről az információkat, valamint állíthatja a csúszka segítségével az információk átlátszóságát, valamint a legördülő menüben a képernyő felbontását. A Csatorna kiválasztásánál megjelölheti a privát zónát. 16. GUI kijelző Electropoint Kft , info@electropoint.hu Oldal: 13

14 3.10 Felhasználók (17-es kép) Ebben a menüpontban a rögzítőt kezelő felhasználókhoz tartozó információkat és a hozzájuk tartozó jogosultságokat állíthatja. Választható beállítások: 17. Felhasználók Felhasználó módosítása: A különböző felhasználókhoz tartozó jogosultságok hozzáadása, illetve elvétele. Csoport módosítása: Meghatározhat felhasználó csoport jogosultságokat. Ezek a jogosultságok minden az adott csoportba tartozó felhasználóra azonos módon érvényesek lesznek. Jelszó módosítása (18-as kép): Módosíthatja a különböző felhasználókhoz (felhasználói szintekhez) tartozó jelszavakat. FONTOS! Az első bejelentkezést követően, biztonsága érdekében módosítsa jelszavát. Felhasználó hozzáadása (19-es kép): Hozzáadhat felhasználót (felhasználókat), valamint megadhatja az új felhasználó jogosultságait. Csoport hozzáadása: A felhasználó hozzáadásához hasonlóan hozzáadhat csoportokat, valamint meghatározhatja az adott felhasználói csoportra vonatkozó szabályokat/jogosultságokat. Az adott csoportba tartozó felhasználók azonos jogosultsággal rendelkeznek. Felhasználó törlése (17-es kép): Lehetősége van a Felhasználók ablakban látható felhasználó(k) törlésére. Jelölje be a törlésre szánt felhasználókat és kattintson a Felh. törlése gombra. Csoport törlése (17-es kép): A felhasználó törléséhez hasonlóak törölhet csoportokat is. Jelölje be a törlésre szánt csoportot és nyomja meg a Csoport törlése gombot. Electropoint Kft , info@electropoint.hu Oldal: 14

15 18. Jelszó módosítása 19. Felhasználó hozzáadása 3.11 Frissítés (20-as kép) Ebben a menüpontban elvégezheti a rendszer frissítését. A gyártó által kiadott frissítések tartalmazzák a hibajavításokat, a rendszer stabilitását és sebességét javító változtatásokat, illetve esetenként újabb funkciókat. A frissítéshez csatlakoztasson egy USB pendrive-ot, amire előzetesen letöltötte a rögzítő legújabb frissítését. Indítsa újra a rendszert és a legördülő menükben válassza ki a frissítési fájl helyét és a frissítési fájlt, majd kattintson a Frissítés gombra. A rendszer frissítését csak tapasztalt felhasználóknak javasoljuk, más esetben kérje szakember segítségét! Figyelmezetés: A helytelenül elvégzett frissítés a rendszer szoftveres, extrém esetben fizikai meghibásodásához vezethet! Electropoint Kft , info@electropoint.hu Oldal: 15

16 20. Frissítés 3.12 Visszaállítás Ebben a menüben a visszaállíthatja a rögzítő egyes (vagy minden) funkcióit a gyári beállításokra. A visszaállításhoz válassza ki a funkciókat és nyomjon az OK gombra. Mentés (21-es kép): Ebben a menüpontban lehetősége van a felvételek mentésére, külső eszközre (USB pendrive/külső merevlemez). A mentéshez válassza ki a cél adathordozót, majd kattintson a Mentés gombra. Ezután egy felugró ablakban megadhatja a mentés részleteit (22-es kép). 21. Mentés A mentéshez válassza ki a típust, a csatornát (amelyikről a menteni kívánt rögzítés történt), állítsa be a kezdési időt (a menteni kívánt felvétel kezdési ideje, az adott csatornán történt rögzítési folyamatban), a befejezés idejét (a rögzíteni kívánt szakasz befejezését, az adott csatornán történt rögzítési folyamatban), majd a hozzáadás gombbal tegye a listába és kattintson a Kezdés gombra. Electropoint Kft , info@electropoint.hu Oldal: 16

17 22. Mentés 3.13 Eszköz infó Ebben a menüpontban általános információkat talál a a rögzítőről. Megjegyzés: A Rögzítés SD kártyára funkció az SDVR-7604-es rögzítőben nem elérhető! 3.14 Auto karbantartás Ebben a menüpontban beállíthatja az automatikus karbantartást, nap/óra meghatározással. Amennyiben nem kívánja a régi fájlokat (rögzített felvételeket) törölni, hagyja a gyári alapbeállítást: soha. Ellenkező esetben válassza az Egyéni lehetőséget. 4 Visszajátszás A jobb egérgomb megnyomásával megjelenik a menüoszlop (2-es kép). Itt kiválaszthatja a Visszajátszás -t, amely lehetőséget nyújt a rögzített felvételek visszatekintésére. A visszatekintés egy ún. lejátszó ablakból vezérelhető (23/b kép). A lejátszón található gombok a következő funkciókat vezérlik (23-es kép): 23. Vezérlő gombok Electropoint Kft , info@electropoint.hu Oldal: 17

18 23/b. Lejátszó 1) Fájl lista 2) Kezdési idő 3) Fájl mentés opció 4) Fájl mentés 5) Fájl keresés 6) Vezérlő gombok 7) Műveleti útmutatás 5 Színbeállítás A jobb egérgomb megnyomásával megjelenik a menüoszlop (2-es kép). Itt kiválaszthatja a Színbeállítás -t (24-es kép). A kép paraméterei tartalmazzák: tónus, fényerő, kontraszt, telítettség. Különböző paramétereket állíthat be különböző napszakaszokban. 24. Színbeállítás Electropoint Kft , info@electropoint.hu Oldal: 18

19 6 Képbeállítás A jobb egérgomb megnyomásával megjelenik a menüoszlop (2-es kép). Itt kiválaszthatja a Kép beállítás -t (25-ös kép). Beállíthatja a képernyő paramétereit. 7 Kijelentkezés 25. Kép beállítás A jobb egérgomb megnyomásával megjelenik a menüoszlop (2-es kép). Itt kiválaszthatja a Kijelentkezést -t. A felugró ablakban válassza ki, hogy kijelentkezni szeretne (mint felhasználó) a rendszerből, vagy újra szeretné indítani a rögzítőt. 8 Merevlemez kapacitásának számítása 1,Merevlemez kapacitása. Nincs limitálva a rögzítési szerkezet. Ajánljuk: GB méretet. 2, Teljes kapacitás A merevlemez kapacitásának formulája: Teljes kapacitás (M)=csatornaszám*idő (óra)*kapacitás 1 óra alatt (M/óra) A rögzítési idő formulája: Rögzítési idő (óra)= Teljes kapacitás(m)/kapacitás 1 óra alatt(m/óra) *csatornaszám A DVR a H.264 tömörítési technológiát használja. Ez a dinamikus értéktartomány nagyon nagy, ezért a merevlemez kapacitásának kiszámolása az egyes csatornák által óránként létrehozott fájlok becsült értékén alapul. Példa: A video fájloknak minden csatornán 200M kapacitásra van szüksége óránként. 4 csatornához és 1 hónap alatt (24 óra 1 nap), a szükséges merevlemez kapacitás: 4csatorna*30nap*24óra*200M/óra=576G. Így egy 500G merevlemezre van szükség. Electropoint Kft , info@electropoint.hu Oldal: 19

20 1 Melléklet: GYIK (Gyakran Ismételt Kérdések) és karbantartás, szerviz Ha a felmerült probléma nincs felsorolva, kérem forduljon a forgalmazójához. A DVR nem tud bootolni. 1 Nem megfelelő áramforrás. 2 Hibás a tápcsatlakozó. 3 A bekapcsológomb meghibásodott. 4 Hibás szoftverfrissítés. 5 Winchester hiba vagy az adatkábel meghibásodott. 6 Előlapi panel hiba. 7 Az alaplap meghibásodott. A DVR automatikusan újraindul vagy leáll a bootolás után pár perccel. 1 A bemeneti feszültség nem stabil vagy túl alacsony. 2 A merevlemez meghibásodott vagy a kábelek sérültek. 3 A tápegység feszültségkapcsolója rossz. 4 Az elülső videojel nem stabil. 5 Rossz a ventilátor ( 16 csatornás modell ) vagy túl sok a por, vagy rossz a DVR működési körülménye. 6 A DVR hardvere meghibásodott. A rendszer nem érzékeli a Winchestert. 1 HDD meghibásodás. 2 HDD adatkábel hiba. 3 A merevlemez meghibásodott. 4 Az alaplap SATA portja meghibásodott. Nincsenek videokimenetek egycsatornánál, többcsatornánál, összcsatornánál. 1 A program nincs illesztve. Kérem frissítse a programot. 2 A kép fényereje 0. Kérem állítsa vissza az alapértelmezett beállításra. 3 Nincs video bemeneti jel vagy a jel túl gyenge. 4 Csatorna- vagy képernyővédelem van beállítva. 5 A DVR hardvere meghibásodott. Élőkép képprobléma, úgymint a kép színe vagy fényereje torz. 1 A BNC kimenet használatakor az opció az N mód és a PAL mód között rossz, és a kép fekete-fehér lesz. 2 A DVR nincs párosítva a monitor impedanciával. 3 A kamera túl messze van a rögzítőtől vagy túl nagy a kábel csillapítása. 4 Rossz a DVR szín- és fénybeállítása. 6. Nem található a videofájl a helyi visszajátszási módban. 1 A merevlemez adatkábele meghibásodott. 2 A merevlemez meghibásodott. 3 A keresett videofájlok védettek. 4 Nincs rajta a rögzítés. Electropoint Kft , info@electropoint.hu Oldal: 20

21 A helyi video nem tiszta. 1 Rossz a kép minősége. 2 Rossz az olvasóprogram. Indítsa újra a DVR-t. 3 A merevlemez adatkábele meghibásodott. 4 A merevlemez meghibásodott. 5 A DVR hardvere meghibásodott. Nincs audiojel a felügyeleti ablakban. 1 Nincs hangszín. 2 Nincs aktív hangszóró. 3 Az audio kábelek sérültek. 4 A DVR hardvere meghibásodott. Van audiojel a felügyeleti ablakban, de nincs audiojel visszajátszási állapotban. 1 Beállítási hiba: az audio opció nem lett kiválasztva. 2 A csatornán nincs videojel. Hibás időkijelzés. 1 Hibás beállítás. 2 Az alaplapi elem rossz vagy lemerült. 3 Az óra sérült. A DVR nem vezérli a Dóm kamerát. 1 Alaplapi panel hiba. 2 Hibás PTZ beállítás ( beállítás,kapcsolat,telepítés). 3 Kábel hiba. 4 A DVR PTZ beállítása nem megfelelő. 5 PTZ dekóder protokollja és DVR protokollja nem kompatibilis. 6 A PTZ dekóder és a DVR címe nem kompatibilis. 7 Ha több kamera van felfűzve az RS 485-ös buszra, akkor kössünk párhuzamosan a busz A-B kapcsaira egy 120Ω -os ellenállást a zavarok csillapítása és az impedancia illesztés érdekében. 8 Túl nagy a távolság. A mozgásérzékelés nem működik. 1 Az időintervallum rosszul van beállítva. 2 Nem jól lett kijelölve a mozgásérzékelési terület. 3 Alacsony az érzékelési szint. 4 Néhány merevlemez kiadás limitált. Nem tud bejelentkezni web-en keresztül. 1 Az op. rendszer Windows 98 vagy Windows me. Ajánljuk a frissítést Windows 2000 XP-re vagy magasabb kiadásra. 2 ActiveX vezérlők le vannak tiltva. 3 Nincs dx8.1 vagy ennél magasabb verzió telepítve. 4 Hálózati hiba. 5 Hálózati beállítási probléma lépett fel. 6 Felhasználónév vagy jelszó nem megfelelő. 7 A kliens nem kompatibilis a DVR-rel. Electropoint Kft , info@electropoint.hu Oldal: 21

22 A kép nem tiszta vagy nincs, hálózati előnézetben és video fájl visszajátszási állapotban. 1 A hálózat nem stabil. 2. A felhasználó gépének erőforrása korlátozott. 3 Válassza ki a play-in-team módot a DVR hálózati beállításoknál. 4 A régió védelem vagy csatorna kitakarás be van kapcsolva. 5 A felhasználónak nincs felügyeleti hatásköre. 6 Nem tiszta a DVR valós idejű képrögzítése. Valószínűleg a kamera képe gyenge. A hálózati kapcsolat nem stabil. 1 A hálózat nem stabil. 2 IP cím ütközés van a hálózatban. 3 MAC cím ütközés. 4 Hálózati kártyahiba vagy a merevlemez rögzítő készüléke sérült. CD írási hiba/usb mentési hiba 1 Az újraírható/felülírható gép és a merevlemez ugyanazon az adatvonalon vannak. 2 Túl sok az adat. Állítsuk le a rögzítést és a mentést. 3 Az adatnak szüksége van mentési helyre. 4 A mentési eszköz nem kompatibilis. 5 A mentési eszköz meghibásodott. A vezérlő billentyűzet nem vezérli a DVR-t. 1 DVR soros port beállítása hibás. 2 Hibás címbeállítás. 3 Több átalakító csatlakoztatásának esetében a tápegység nem elég nagy. Kérem mindegyik átalakítót külön tápegységre kötni. 4 A kábeltávolság túl hosszú. A riasztási jelzés nem nyugtázható. 1 Hibás riasztási beállítás. 2 A riasztási kimenetet szabotálták. 3 A bemeneti eszköz hibás vagy rossz a csatlakozás. 4 Frissítse a programot. A riasztó nem működik. 1 Rossz a riasztási beállítás. 2 Rossz a riasztó csatlakozása. 3 A riasztási bemeneti jel helytelen. 4 Két riasztási kör van egy érzékelő bemenetre kötve. A távirányító nem működik. 1 A távirányítón hibásan van beállítva a cím. 2 Rossz szögben tartjuk a távirányítót, vagy túl messze vagyunk. 3 Lemerült az elem. 4 A távirányító vagy a rögzítő készülék előlapja megsérült. Electropoint Kft , info@electropoint.hu Oldal: 22

23 Nincs elegendő tárolási idő. 1 Az első kamera minősége rossz. Vagy a lencse túl koszos. 2 Nincs elegendő kapacitása a merevlemezek. 3 A merevlemez meghibásodott. A letöltött fájlokat nem lehet lejátszani. 1 Nincs médialejátszó. 2 Nincs DX8.1 szoftver vagy magasabb kiadás. 3 Nincs DivX503Bundle.exe fájl, ami lejátsza az AVI video fájlokat. 4 A DivX503Bundle.exe és ffdshow exe fájlokat Windows XP rendszerbe kell telepíteni. Nem emlékszik a speciális kódra vagy a hálózati kódra. Kérem lépjen kapcsolatba a helyi szervizzel. 2. Melléklet: Karbantartás Kérem, rendszeresen tisztítsa a nyomtatott áramköri kártyát, konnektorokat, ventillátort, dobozt és stb. Kérem, figyeljen a földpotenciálra a video vagy audio jel ütközésének védelme miatt és a DVR statikus vagy indukciós elektromosságának védelme miatt. Ne húzza ki a videojel kábelt vagy az RS-232 portot vagy az RS-485 portot bekapcsolt állapotban. Ne használja a DVR helyi video kimeneti portját (VOUT) a TV-hez. Könnyen tönkreteheti a video kimenetet. Ne használja közvetlenül a kikapcsoló gombot. Használja a kikapcsolás funkciót a menüben vagy nyomja meg a panelen lévő kikapcsoló gombot (3mp vagy tovább) a merevlemez védelme érdekében. Kérem a DVR hőforrástól/radiátortól való távoli elhelyezését. Kérem a DVR-t megfelelő hőmérsékleten tárolni. Kérem, ellenőrizze a rendszert és rendszeresen végezzen karbantartást! Electropoint Kft , info@electropoint.hu Oldal: 23

24 3. Melléklet: Távirányító Távirányító Sorszám Név Funkció 1 Osztott kép gomb Ugyan az az osztott-kép funkció, mint az előlapnál 2 Számgombok kód beütéséhez/csatorna szám beütéséhez/csatorna váltáshoz 3 (Esc) Ugyan az az (Esc) funkció, mint az előlapnál 4 Iránygomb Ugyan az a funkció, mint az előlapnál. 5 Rögzítés irányítása Vezérelheti/felügyelheti a rögzítést 6 Rögzítési mód Rögzítési mód kiválasztása 7 ADD DVR számának megadása az irányításhoz 8 FN Segéd funkció 4. Melléklet: Vezérlés egérrel Az egér USB csatlakozása támogatott Művelet Dupla bal klikk Funkció Dupla klikk egy elemre a fájl listából a video visszajátszásához Dupla klikk a visszajátszott videóra a közelítéshez/távolodáshoz Dupla klikk a csatornára a teljes kijelzőhöz Dupla klikk megint az osztott-kép kijelzéshez Bal klikk Jobb klikk Megfelelő funkció kiválasztása a menüből Felugró menü Aktuális parancsikon a menüben Középső gomb Szám hozzáadása vagy elvétele a számbeállításnál Legördülő menü értékének invertálása Lapdobás le/fel Egér mozgatása Egér húzása Válassza ki a céleszközt, vagy az elemet mozgassa/helyezze be a céleszközbe Mozgást érzékelő terület beállítása A fedett terület beállítása Electropoint Kft , info@electropoint.hu Oldal: 24
