1 HSPA/GPRS kommunikátor TELEPÍTÉSI ÉS HASZNÁLATI ÚTMUTATÓ

2 Tartalomjegyzék 1 Általános információk, főbb jellemzők, alkalmazási területek... 3 Főbb jellemzők... 3 Alkalmazási területek Technikai adatok Elektronikai és jelzésátviteli paraméterek Kommunikátor részei és a csatlakozók funkciója Állapot jelzések... 5 Működési leírás A jelzésátvitel folyamata Az átviteli kapcsolat és a felügyeleti vevők ellenőrzése Átkapcsolás PSTN tartalék módra Bemenetek működése Relé kimenet működése Távoli soros port emuláció a riasztók távprogramozásához PULOWARE szerviz WEB felület (távbeállítás, távfirmware csere) PULOWARE Client android alkalmazás Felhasználó hozzárendelése zónákhoz... 9 Beüzemelés előtti teendők... 9 Távfelügyeleti állomás(ok) adatai SIM kártya és APN adatok Kommunikátor beállítása A 3G DATA Setup program telepítése és használata Főmenü A modul állapotjelzései Soros port beállításai Mobilhálózat beállításai Önálló jelzések Bemenetek beállítása Távfelügyeleti vevők beállítása Kommunikáció részletei Beüzemelés A szerelés lépései Felszerelés és rögzítés... 14

3 1 Általános információk, főbb jellemzők, alkalmazási területek Az készülék a mobilhálózat 3G/2G sávjában működő korszerű távfelügyeleti kommunikátor, amely a riasztóközpontok telefonvonali jelzését (Contact ID) fordítja le, a SIA DC-09 típusú digitális formátumra és küldi el a beállított távfelügyeleti vevők számára. A jelzések átvitele a hálózat WCDMA vagy GPRS sávján, TCP vagy UDP csomag formájában történik. A kommunikátor másodlagos átviteli utat is biztosít a riasztó számára, amennyiben megszűnne a mobilhálózati kapcsolat vagy nem elérhetők a beállított távfelügyeleti vevők. Ilyenkor átkapcsol a másodlagos PSTN átviteli irányba. A PSTN bemenetre vagy külső telefonvonal, vagy egyéb vonalpótló kommunikátor telefonvonali kimenete ráköthető, mint tartalék jelzésirány. További kiemelkedő képessége, hogy a háttérben képes kapcsolódni egy szerviz kiszolgáló (IoT) szerverhez, ami lehetővé teszi a kommunikátor folyamatos távoli elérését WEB böngészőn keresztül. Ennek köszönhetően távolról bármikor elérhető, konfigurálható és programozható a hozzákapcsolt riasztó is. Főbb jellemzők Conact ID jelzésátvitel 2 függetlenül beállítható SIA DC-09 vevőre 2 kontaktus bemenet, önálló jelzésekkel 1 vezérelhető relé (WEB-ről vagy okostelefon alkalmazásról) PSTN vonal felügyelete, tartalék kommunikációval Paraméterek beállítása és firmware csere távolról WEB böngészővel Riasztók beállításának távoli fel-letöltése virtuális soros port emuláció segítségével Riasztó vezérlése és állapotfigyelése okostelefon alkalmazásról Beállítás és diagnosztika USB kapcsolaton keresztül Alkalmazási területek 3 Contact ID alapú jelzések távfelügyeleti jelzéstovábbítója 3G/2G hálózaton Riasztók, tűzjelzők távprogramozása, interneten keresztül (diagnosztika, szenzor bypass, stb..) Kiemelt biztonsági szintű átjelzés a 3G/PSTN párhuzamos kommunikációval A riasztó teljes felügyelete okostelefonról: o vezérlés (élesítés/hatástalanítás) és a kezelő helyettesítése o "push notification" típusú jelzések fogadása, eseménylista és jelenlétfigyelés o jelzések szűrése és megjelenítése (riasztás, élesítés/hatástalanítás, szerviz) o a rendszer állapotának kijelzése (élesítve, hatástalanítva, hiba, stb..) o egy alkalmazáshoz több kommunikátor rendelhető hozzá (iroda, lakás, nyaraló stb..) o egy kommunikátort nagyszámú felhasználó vezérelhet, illetve fogadhatja jelzéseit

4 2 2.1 Technikai adatok Elektronikai és jelzésátviteli paraméterek Jelzésátviteli irányok Elsődleges átviteli csatorna 3G/2G -> UMTS DATA (HSPA / EDGE / GPRS) Frekvencia: 900/1800/2100MHz Másodlagos átviteli csatorna Vezetékes telefonvonal (PSTN) Kommunikációs jellemzők Szimulált telefonvonal a riasztó kommunikátorához (TIP / RING) Vonal feszültség: 48V Vonal hurok árama: 25mA Terhelés impedanciája: Ohm Kontaktus bemenetek (IN1, IN2) (a vezérlés a tápfeszültség negatív pontjához / DC jelölésű/ képest történik, rövidzár vagy szakadás formájában) Külső záró kontaktus ellenállása: kisebb legyen, mint 100 Ohm Jelzésátviteli protokollok Riasztó tárcsázó oldalon: SIA DC : Contact ID Protocol 3G IP kapcsolati oldalon: SIA DC : Internet Protocol Önállóan generált és küldhető jelzések Tápellátási hiba, PSTN vonali hiba Beállítás megváltozott, Relét vezéreltek Bemeneti esemény, Tesztjelentés Relé kimenet (REL / REL) Maximálisan kapcsolható feszültség 60V DC Maximálisan kapcsolható áram 2A Tápellátás (DC+ / DC-) Tápfeszültség 9-24V DC Maximális áramfelvétel 12V DC Névleges áramfelvétel 12V DC Méretek 11x11x3.3 cm 4

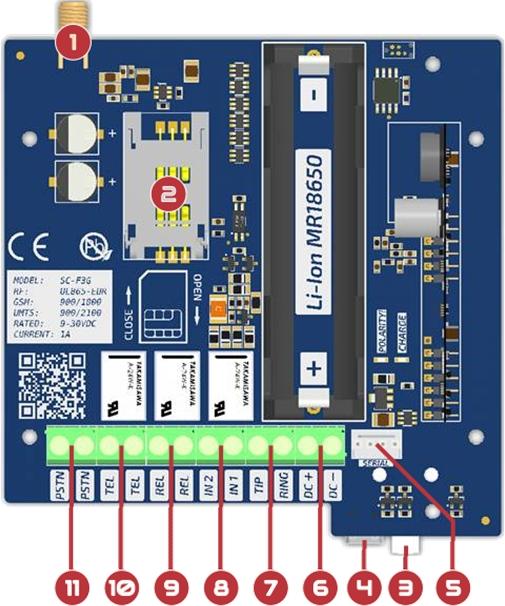

5 2.2 Kommunikátor részei és a csatlakozók funkciója Antenna csatlakozó (SMA) SIM kártyatartó LED állapotjelző USB csatlakozó a beállításhoz Soros csatlakozó a távprogramozáshoz Tápfeszültség csatlakozó (DC+ / DC-) Kommunikációs vonal (TIP / RING) Kontaktus bemenetek (IN1, IN2) Relé kimenet (REL / REL) Telefonvonal kimenet (TEL / TEL) Telefonvonal bemenet (PSTN / PSTN) 2.3 Állapot jelzések A kommunikátor működéséről az USB csatlakozó melletti LED fényjelző az alábbi állapotinformációkat közvetíti. Villanó piros SIM kártya hiányzik vagy hibás a megadott PIN kód Folyamatos piros A térerő 20% alatti Villanó zöld Nyugalmi állapot, a kommunikáció rendben Folyamatos zöld Tesztjelentés küldése folyamatban Villanó kék Riasztó beemel és tárcsáz Folyamatos kék CID jelzések küldése a vevőnek folyamatban 5

6 3 Működési leírás 3.1 A jelzésátvitel folyamata A riasztó és a távfelügyelet közötti jelzésátvitel az kommunikátor segítségével az alábbiak szerint történik: 3.2 A riasztó tárcsáz (TIP/RING vonalon) egy tetszőlegesen beállított telefonszámot (pl. 1111). A kommunikátor érzékeli a tárcsázást, majd kiadja a Handshake jelet a riasztónak. A riasztó elküldi az első eseménykódot tartalmazó Contact ID jelzést. A kommunikátor fogadja és lefordítja digitális formátumra, majd elküldi az aktív IP címen levő vevőnek. Ezt követően várakozik a vevőtől érkező sikeres átvitelt igazoló (Kissoff) jelzésre. Eközben a riasztó megismételheti többször az aktuális Contact ID jelzést, mivel a hálózat válaszideje lassabb, mint a kapcsoltvonalas kommunikáció esetén. (általában kb. 1-3 másodperc). Amikor a kommunikátor megkapta az üzenetküldés sikerességét igazoló jelzést az IP vevőtől, megadja a Kissoff jelet (a TIP/RING vonalon) a riasztó megismételt jelzésére, ezáltal esemény sikeresnek minősül. A folyamat vagy újra indul a következő eseménykód küldésével vagy befejeződik, és a riasztó bontja a kapcsolatot. Az átviteli kapcsolat és a felügyeleti vevők ellenőrzése A kommunikátor minden jelzés vagy tesztjelentés küldése előtt létrehozza a kapcsolatot az elsődleges felügyeleti vevővel majd a jelzés sikeres elküldése után lezárja azt. Amennyiben az elsődleges vevő nem elérhető, úgy a másodlagos címre próbálkozik. A vevőkre történő bejelzés iránya vagy sorrendje változtatható, azaz az értesítési logika átvehető a riasztótól. Ilyenkor a felügyeleti állomás beállításában meg kell adni a riasztó által tárcsázott számot. Amikor a riasztó tárcsáz egy hívószámot és az a szám megegyezik valamelyik felügyeleti vevőhöz rendelt hívószámmal, akkor a jelzést az azonosított vevő felé küldi el. 3.3 Átkapcsolás PSTN tartalék módra Amennyiben egyik IP vevő sem elérhető, de a PSTN telefonvonal aktív, akkor a kommunikátor összekapcsolja a riasztót a külső telefonvonallal. Visszaállás akkor történik, ha bármelyik felügyeleti vevőre a tesztjelentés küldés sikeres volt. Ez az átkapcsolás manuálisan kényszerítve is megtehető, távolról a kommunikátor WEB-es szerviz felületéről. Jelentősége akkor van, ha a riasztót csak telefonvonalról tudjuk távprogramozni BELL 103 formában. 3.4 Bemenetek működése A készülék 2 független kontaktusbemenete (IN1, IN2) a tápfeszültség negatív pontjához képest (DC-) értendő rövidzár (NO) vagy szakadás (NC) indítójel. Beállítható az NO/NC alapállapot, a küldhető CID kód és az indítójel fennállásának időtartama, azaz a bemenet érzékenysége. 6

7 3.5 Relé kimenet működése A kommunikátor galvanikusan leválasztott reléje (REL/REL) alaphelyzetben nyitott (NO), vezérlésre zárt (NC) kontaktus kimenettel rendelkezik. Vezérelhető WEB-ről és okostelefonról, az alkalmazásnak megfelelően. Alapvető funkciója a riasztó élesítése/hatástalanítása a kulcskapcsoló bemenetén keresztül. WEB-ről csak bistabil kimenet vezérlés lehetséges. 4 Távoli soros port emuláció a riasztók távprogramozásához A működés lényege hogy a kommunikátoron lévő távoli soros portot elérhetővé teszi (azaz fizikai kapcsolatot hoz létre) a telepítői számítógépe számára. Az adatcserét a mobilhálózaton keresztül egy IoT szerviz célú kiszolgáló végzi, így a riasztókat fel- letöltő szoftvereket úgy tudjuk használni mintha a számítógép és a riasztó az asztalon lennének összekötve soros kábellel. Az összeköttetés a távoli kommunikátor oldalán fizikailag (SERIAL csatlakozó), míg a számítógép oldalán virtuális soros port emulációval (rserial.exe) valósul meg. A riasztó szoftvere a létrejött virtuális porton keresztül kapcsolódik a riasztóhoz. A távoli soros kapcsolat beüzemelése az alábbi módon történik: 1. A kommunikátor beállításakor a soros port paramétereit a riasztóközpontnak megfelelően kell beállítani! A port beállítás történhet USB kapcsolattal, vagy a WEB böngészővel a weboldalon keresztül. A szerver hozzáférés regisztrációt igényel. 2. Riasztó és a kommunikátor összekapcsolása soros átviteli kábellel (gyártói típusonként eltérő: Paradox, DSC, SATEL, TELETEK, stb ) 3. rserial.exe program futtatása a port neve, amit a letöltő program kér a kapcsolat sebessége (ugyanaz legyen, mint a riasztóban!) api.puloware.com (esetleg más, ha saját szerveren történik) a kommunikátor IoT szerver azonosítója A letöltő szoftver indítása és a kapcsolat létrehozása A Rserial.exe letölthető a következő linkről: 7

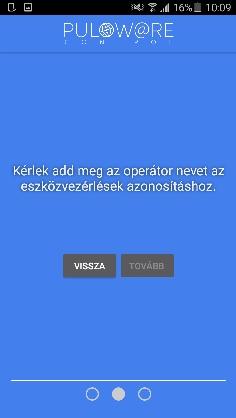

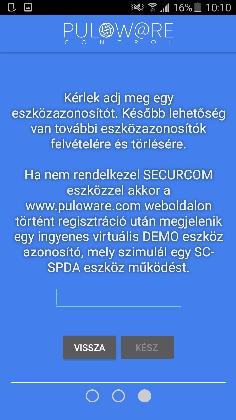

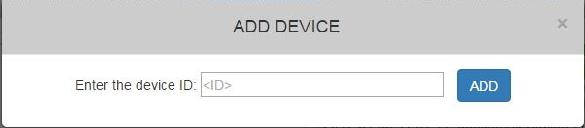

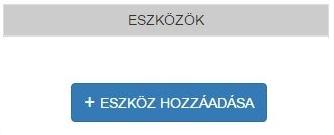

8 5 PULOWARE szerviz WEB felület (távbeállítás, távfirmware csere) Az előző pontban említett web címen elérhető a kommunikátor teljes beállítói felülete, illetve megtekinthető a regisztrált fiókba felvett összes eszköz állapota. A WEB felület hasonló a PC-s beállító programhoz, de bővebb funkciókkal rendelkezik (pl. relé vezérlés vagy kényszerített PSTN kapcsolat) illetve képes a kommunikátort működtető programot, (azaz a firmware-t) távolról kicserélni az eszközön. A regisztrációhoz a web címen adjon meg egy címet és jelszót. A belépést követően az eszközt a web felület bal oldalán található oszlopban tudja hozzáadni a szerverhez. Kattintson rá az Eszköz hozzáadása gombra. Ezt követően eszközhöz mellékelt papíron található Lot eszköz azonosítót írja be a felugró ablakba és kattintson az ADD gombra. Ezután a weboldal kijelentkezik, majd újbóli bejelentkezés után a készülék megjelenik a listában. 5.1 PULOWARE Client android alkalmazás A Modulhoz tartozó android applikáció ingyenesen letölthető a Google store-ból. Az applikáció neve PULOWARE client. Az alkalmazás lehetővé teszi a riasztóközpont távoli vezérlését, élesítését és hatástalanítását. Továbbá értesítést küld a riasztó állapotáról push üzenetek formájában. Az üdvözlőképernyő után megkell adnunk az operátor nevet ez a készülék neve. Ezt követően a harmadik képernyőn az eszközfelvitelhez is használt Lot eszköz azonosítót kell megadnunk. 8

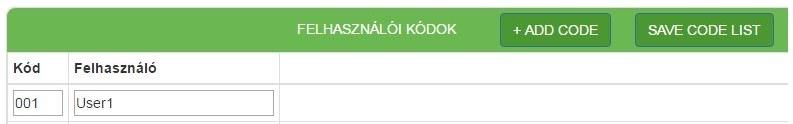

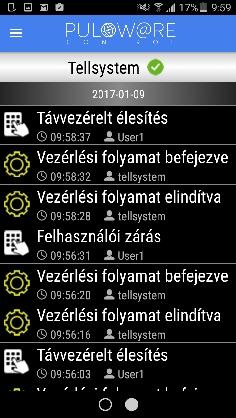

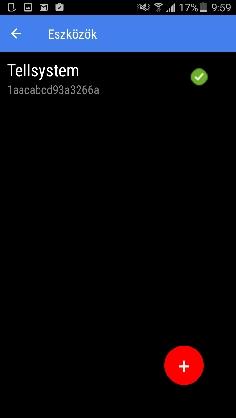

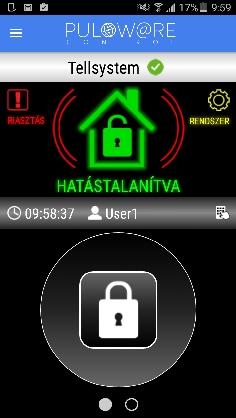

9 A kezdőképernyőn az applikáció jelzi a riasztóközpont aktuális állapotát, az eszköz nevét, az utolsó vezérlés időpontját, illetve a felhasználó nevét aki az adott vezérlést végrehajtotta (User1). A modul relés kimenete az állapotjelzés alatt található lakat jellel vezérelhet Bistabil és Monostabil módban. Monostabil vezérlés esetén 1 másodperc a vezérlési idő. Az applikáció push üzenetek formájában küld értesítést a riasztóközpont állapotáról. Az üzenet tartalmazza esemény típusát illetve annak idejét. A riasztást az alkalmazás szirénahangal jelzi. Egy alkalmazás több eszközt is képes kezellni. Az eszközöket egy piros plusz jellel csatlakoztathatjuk. 5.2 Felhasználó hozzárendelése zónákhoz A webes felületen lehetőség van felhasználókat rendelni az adott zónákhoz, így az applikácó által küldött üzenetben látható hogy ki élesítette, vagy hatástalanította a a riasztóközpontot. A felhasználó felvitelhez kattintson az ADD Code gombra a felhasználói kódok fülnél, majd adjon meg egy szabadon választható felhasználó nevet, illetve a zónát ami által a központot élesítik, illetve hatástalanítják. Végül kattintson a SAVE CODE LIST gombra a mentéshez 6 Beüzemelés előtti teendők Távfelügyeleti állomás(ok) adatai Figyelem, az eszköz beüzemelése előtt győződjön meg arról, hogy a távfelügyeleti vevő alkalmas a SIA DC-09 IP protokoll jelzések fogadására, valamint már rendelkezésére állnak az alábbi adatok. IP cím Port Protokoll 9 A felügyeleti állomás fix IP címe vagy Domain neve A felügyeleti vevőhöz rendelt port száma (a router beállítás szerint) Az adatcsomag várt IP formátuma (UDP vagy TCP)

10 Teszt periódus 6.1 A felügyeleti vevőben beállított életjel gyakoriság ideje SIM kártya és APN adatok Az eszköz működéséhez egy GPRS/3G SIM kártya szükséges. Az eszköz beállításakor meg kell adni a GPRS/3G SIM kártyához tartozó APN-t (Access Point Name) és egyéb lehetséges alábbi konfigurációs paramétereket. SIM Pin kód APN Felhasználói név Jelszó 7 A kártya biztonsági kódja, amennyiben szükséges Adathozzáférés azonosítója Kommunikátor beállítása A 3G DATA Setup program telepítése és használata Az DATA Setup program letölthető az alábbi linkről: Telepítés lépései: 1. Töltse le és futtassa a overlinesetup.exe fájlt 2. Amennyiben szükséges, telepítse a megfelelő.net Framework verziót (Erről egy felugró ablak figyelmezteti) 3. Csatlakoztassa az kommunikátort a számítógéphez a dobozban található USB kábel segítségével Figyelem, a programozó szoftver csak Microsoft Windows operációs rendszereken futtatható! USB csatlakozás lépései: 1. Indítsa el a 3G DATA Setup programot 2. Csatlakoztassa az eszközt a csomagban megtalálható USB kábellel a számítógéphez 3. Amennyiben sikeresen létrejön a kapcsolat, a program megjeleníti az eszközön lévő beállításokat és a modul státuszát 7.1 Főmenü a termék típusa a firmware program verziója a készülék egyedi elnevezése 10

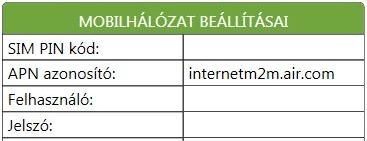

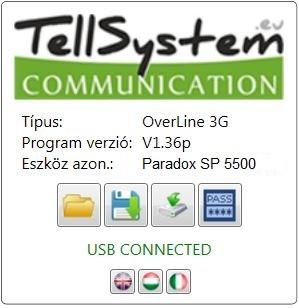

11 Az ablak információi és funkciói az alábbiak: Kényszerített (vezérelt) átkapcsolás a PSTN tartalékvonalra Relé vezérlés Mentett beállítások betöltése a felületre A beállítások fájlba mentése A beállítások áttöltése a kommunikátorba (minden módosítás után szükséges!) 7.2 A modul állapotjelzései 7.3 SIM kártya státusza Hálózat típusa Adatkapcsolat típusa (3G, GPRS) Kapcsolat az 1. számú vevővel Kapcsolat az 2. számú vevővel Riasztó tárcsázójának állapota 1. bemenet állapota 2. bemenet állapota Relé kimenet állapota Soros port beállításai Átviteli sebesség (alapérték: 9600) Adathossz (alapérték: 8 Bit) Paritás (alapérték: nincs) Stopbit (alapérték: 1) Fontos, hogy az itt beállított adatok megegyezzenek a riasztó sorosportjának beállításával! 7.4 Mobilhálózat beállításai 11 SIM PIN kód, amennyiben a kártya a kódot igényel A kártyához tartozó APN azonosítója APN felhasználói név, ha szükséges APN jelszó, ha szükséges

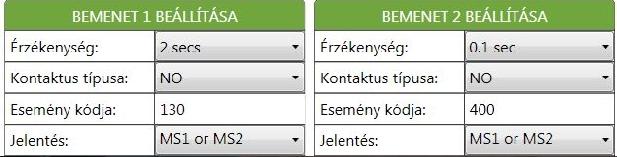

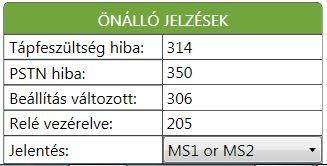

12 7.5 Önálló jelzések A kommunikátor saját eseményeiről küldhető Contact ID jelzések itt adhatók meg. Az eseménykódok szabványos 3 karakter hosszúságúak. Amennyiben nincs kód megadva, úgy az eseményt nem küldi a vevőnek. 7.6 Bemenetek beállítása Amennyiben nincs megadva esemény kód, úgy az eseményt nem küldi a vevőnek. A bemenet típusa lehet alapértelmezetten nyittt (NO), illetve alapértelmezetten zárt (NC). A bemenetek érzékenysége állítható 100 miliszekundum-tól 10 percig. 7.7 Távfelügyeleti vevők beállítása IP cím Port Protokoll SIA előtag Saját ügyfél azonosító Ügyfél azonosító cseréje Riasztó által hívott telefonszám 12 A vevőállomás IP címe vagy Domain neve (pl.siatest.securecom.eu) Az IP cím alhálózatának végpontja, ahová a vevőgép van irányítva a routeren Választható kommunikációs átviteli protokoll: TCP vagy UDP 2 karakter hosszú kiegészítő, akkor szükséges, ha a felügyeleti vevő 6 karakter hosszú ügyfél azonosítót vár, de a riasztó által generált csak 4 karakter Saját eseményekhez (pl. tesztkód, hibák) rendelt önálló ügyfél azonosító Engedélyezés esetén, az eszköz a riasztótól jövő összes CID jelzésben kicseréli az eredeti ügyfél azonosítót, a Saját ügyfél azonosító nál megadott karakterekre A kommunikátor a riasztótól bármilyen tárcsázott hívószámot elfogad és átjelzi annak eseményét, így adaptálható régi rendszerekhez a riasztó beállításainak módosítása nélkül is. Az ügyfél azonosító cseréje lehetővé teszi régi rendszerek beillesztését a távfelügyelet ügyfélnyilvántartó rendszerébe A riasztó jelzéslogikájának átvételekor az 1. Vevőhöz az elsődlegesen tárcsázott számot, míg a 2. Vevőhöz a tartalékként tárcsázott számot kell

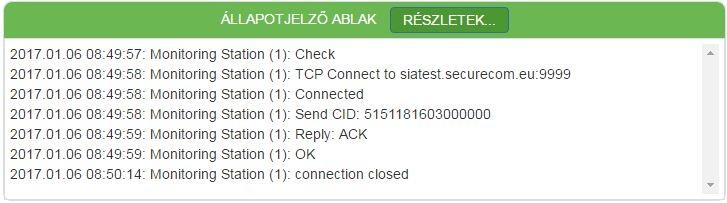

13 Tesztjelentés ideje Tesztjelentés kódja 8 megadni. Amennyiben üresen marad, mindig az 1. Vevőre küldi a jelzést, ha az elérhető A tesztjelentés idejének beállítása A tesztjelentésben küldött kód megadása. Amennyiben üresen marad, a szabvány szerinti null tesztet küldi a vevőnek A kommunikátor a riasztótól bármilyen tárcsázott hívószámot elfogad és átjelzi annak eseményét, így adaptálható régi rendszerekhez a riasztó beállításainak módosítása nélkül is. Az ügyfél azonosító cseréje lehetővé teszi régi rendszerek beillesztését a távfelügyelet ügyfélnyilvántartó rendszerébe. Kommunikáció részletei Ebben az ablakban nyomon követhető az SC-3G kommunikátor és a távfelügyeleti vevő közötti kapcsolat és kommunikáció, illetve az egység hibajelzései Beüzemelés A szerelés lépései 1. Végezzen térerő mérést mobiltelefonjával. Előfordulhat, hogy a kívánt helyen a térerő nem elegendő. Ilyen esetben ajánlott a modul helyét még a felszerelés előtt megváltoztatni. 2. Ne szerelje az eszközt olyan helyre, ahol erős elektromágneses zavarok érhetik, pl. villamosmotorok közelébe, közvetlenül a riasztó transzformátora mellé. 3. Ne szerelje nedves, illetve magas páratartalmú helyre. 4. Csatlakoztassa az antennát, melyet SMA csatlakozóval rögzíthet. Rossz térerő esetén használjon nagyobb nyereségű antennát. Az antenna helyének megváltoztatásával is javíthat a térerőn. 5. Ne helyezze az antennát különböző berendezések fém burkolata alá, mert az jelentősen ronthatja a térerőt. 6. Az újonnan vásárolt SIM kártyát esetenként aktiválni kell (általában egy kimenő hívást kell kezdeményezni). Ellenőrizze a kártya érvényességét, feltöltőkártyás díjcsomag esetén az egyenleget, illetve annak felhasználási lehetőségeit (pl.: csak hívásra használható). 7. A modulba helyezés előtt a SIM kártya megfelelő működését egy telefon készülékbe helyezve célszerű ellenőrizni. 8. Helyezze be a SIM kártyát a modul kártya foglalatába. 9. Gondoskodjon a megfelelő érintésvédelem kialakításáról. Amennyiben nem rendelkezik megfelelő tapasztalattal, kérje szakértő segítségét. 10. Ellenőrizze, hogy a tápellátás teljesítménye elegendő-e a modul számára. Figyeljen a polaritásra. Fordított polaritás esetén a modul nem indul el, esetleg kárt okozhat benne. 11. Ezek után az eszköz tápfeszültségre kapcsolható. 13

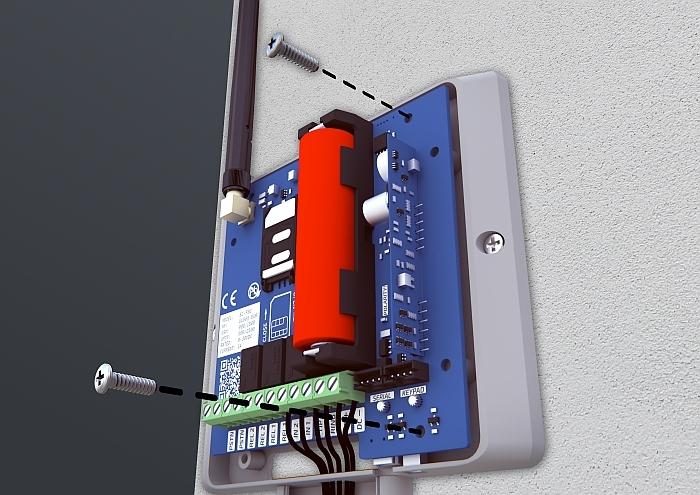

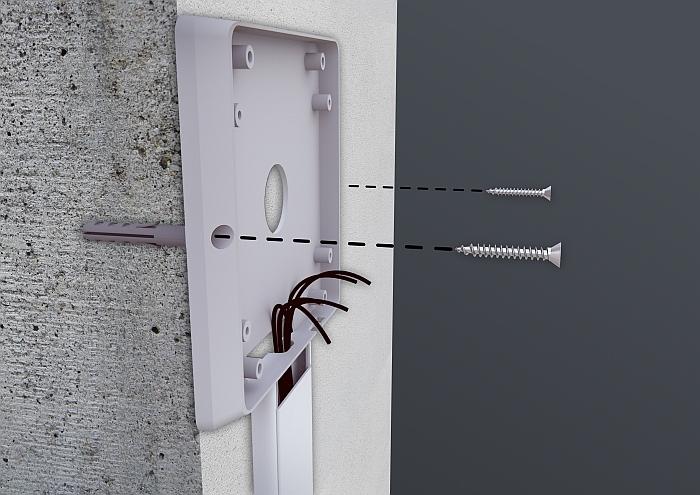

14 12. Amennyiben vásárolt hozzá akkumulátort, úgy csatlakoztassa a készülékhez. 13. Csak a modulhoz tartozó külső akkumulátort használja a modul tartalék tápellátásához! 14. Tápfeszültség ráhelyezése a piros LED elkezd villogni, ami jelzi, hogy a készülék elkezdi felvenni a kapcsolatot a GSM hálózattal (legfeljebb 1 percig tarthat). 15. Amennyiben elalszik a piros LED és a zöld LED villog, a modul üzemképes és feljelentkezett a hálózatra. A villogások száma jelzi a GSM térerő értékét. 16. Programozáshoz csatlakoztatni kell a tápfeszültséget! A programozáshoz szükséges tápfeszültséget az USB adapterről is megkaphatja az eszköz. 9.2 Felszerelés és rögzítés 1. lépés: Hátlap rögzítése lépés: Panel rögzítése és vezetékelése 14

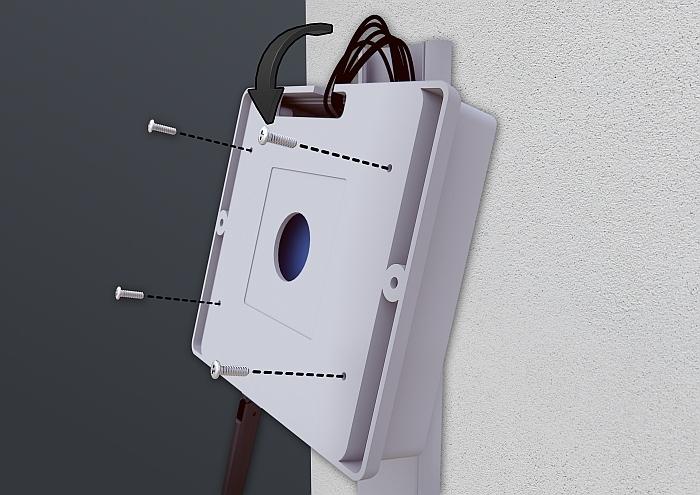

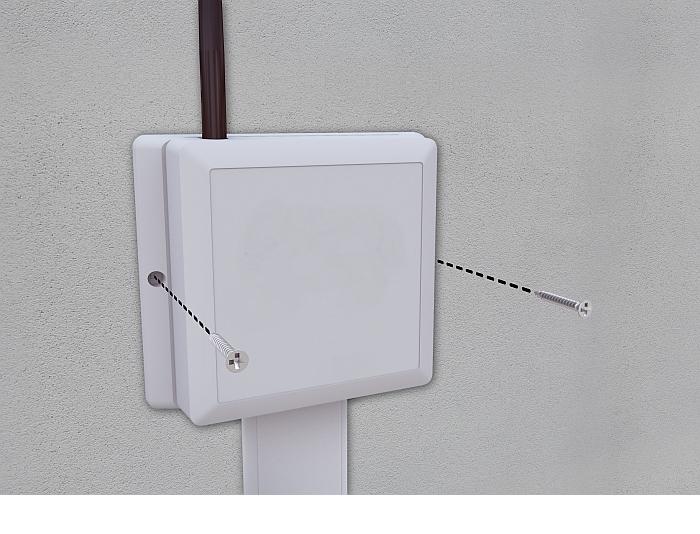

15 3. lépés: Fali rögzítő csavar kioldása, majd átfordítás a tető rögzítéséhez és összecsavarozás 4. lépés: Összecsavarozás után ismét fali rögzítés 15
