1 DP-GSM GSM hálózaton működő kaputelefon és beléptető egység, internetes WEB eléréssel és mobil alkalmazással Használati útmutató v1.0 1 HU

2 Tartalom 1 Általános információk Főbb jellemzők Alkalmazási területek Előnyök Működés Látogató mód Lehallgató mód Kapuvezérlés Állapot jelzések Beállítás Beállítás helyileg MS Windows programmal Adminisztrációs és információs terület (dashboard) Általános beállítások Kapuvezérlő beállítások Adatkapcsolat beállításai Távoli beállítás az interneten (WEB oldalon) keresztül Felhasználói fiók regisztrációja az IoT szerveren Eszközök hozzáadása a fiókhoz Telepítés Előkészületek a SIM kártyán Alapbeállítások a kaputelefonon Felszerelés Bekötési rajz A csomagolás tartalma Technikai adatok A PULOWARE mobilalkalmazás beállítása és használata HU

3 1 Általános információk A DP-GSM egy olyan kaputelefon, amely a mobil hálózatra kapcsolódva képes hívni a tulajdonos mobil vagy vezetékes telefonját. A kaputelefon hívógombját megnyomva pár másodperc múlva kicsengeti a tulajdonos mobiltelefonját, aki így képes lesz az ingatlanhoz érkező látogatók hívásait bárhonnan és bármikor fogadni, anélkül hogy a házban tartózkodna. A kaputelefonon található relé és feszültség kimenetek ingyenes hívással vezérelhetők pl. garázskapu egység nyitás/zárás indításához vagy a mágneszár közvetlen nyitásának céljából. Ugyanezek a kimenetek párhuzamosan vezérelhetők mobil alkalmazásról is (Android és IOS). A készülék távolról is beállítható, azaz WEB oldalon keresztül minden beállítás illetve felhasználó módosítható és az egység működése megfigyelhető. A távoli beállításhoz és a mobil alkalmazáson keresztüli vezérléshez mobil internet képes SIM kártya szükséges. Amennyiben a kártya csak hang alapú szolgáltatást tartalmaz, úgy ezek a funkciók nem elérhetőek. 1.1 Főbb jellemzők Mobilhálózaton működő kaputelefon Nyomógombonként 2 beállítható hívószám (elsődleges és másodlagos) Vezérelhető relé kontaktus (kapunyitók indításához) Vezérelhető feszültségkimenet (mágneszár direkt meghajtásához) Kapuvezérlő funkció ingyenes hívással, maximum 100 felhasználóig Kapuvezérlő funkció mobil alkalmazással, PUSH notification értesítés a vezérlésről Beállítás PC-s program segítségével, USB porton keresztül Beállítás WEB oldalon keresztül, távmenedzsment funkció 2G (GSM) vagy 3G (UMTS) hálózatra Rozsdamentes fémház, vandál biztos kialakítás 1.2 Alkalmazási területek Vezeték nélküli kaputelefon korszerű megoldása (magánházak, üdülők, irodák, telephelyek) Távolról vezérelhető beléptető Kulcs nélküli ajtónyitás Garázskapu nyitás-zárás telefonról 1.3 Előnyök Nincs elvesztett ügyfél, vendég vagy látogató, mivel a kaputelefon képes hívni a tulajdonos mobil készülékét, bárhol is tartózkodjon Híváskor a vendég, ügyfél vagy csomagfutár távolról beengedhető Távollét esetén a lakóház vagy a nyaraló betörési kísérlete megelőzhető, a látszólagos jelenlét imitálásával Könnyű és gyors szerelhetőség, egyszerű beállítás PC segítségével A kaputelefon távolról menedzselhető az interneten keresztül Támogatja a hagyományos és az okostelefon használatát is 3 HU

4 2 Működés 2.1 Látogató mód Amikor a látogató megnyomja a kaputelefon hívógombját, az hívást indít a beállított telefonszámra. Hívás közben a kapcsolatot nem lehet megszakítani se ráhívással, se újabb gombnyomással. A hívás automatikusan befejeződik a beállított beszélgetési időtartam letelte után, vagy a hívott fél (a tulaj) telefonján bármikor bonthatja a hívást. Ha a hívott fél nem válaszol, vagy nem elérhető, akkor a hívás automatikusan befejeződik. Amennyiben másodlagos hívószám is be van állítva, akkor azt a számot hívja, ha az elsődleges nem elérhető. Újabb hívás csak ismételt gombnyomással indulhat. 2.2 Lehallgató mód A nyomógombokhoz rendelt hívószámokról (tulaj) lehetőség van felhívni a kaputelefont és beszélgetést létesíteni a látogatóval, vagy lehallgatni a kaputelefon környezetét. Egyéb telefonszámról ez nem tehető meg. Amennyiben a nyomógombhoz rendelt hívószám a Kapuvezérlő funkcióhoz is rögzítve van, úgy a készülék a bejövő hívást kapunyitásként értékeli. Ilyenkor nem jön létre hangkapcsolat csak a beállított kimenet vezérlése. 2.3 Kapuvezérlés A kaputelefon 2 vezérelhető kimenettel rendelkezik melyek az alábbiak: - Független relé kontaktus (NO) a kapumozgató egységek indításához (REL/REL jelzéssel) - Kapcsolható feszültség kimenet (12V@1A) a mágneszárak közvetlen meghajtásához (OUT+/OUT-) A kimenetek 3 eltérő módon is vezérelhetők: - Ingyenes hívással, a hívószámot felismerve vezérli a beállított kimenetet, ha jogosult a hívó - Hívás közben a telefon tárcsázójáról, az 1# nyomógombok lenyomására az OUT kimenet, a 2# megnyomására pedig a Relé kimenet aktiválható, kizárólag a tulajdonos által. - Mobil alkalmazással, az App felületén lévő virtuális nyomógombokkal 2.4 Állapot jelzések A kaputelefon működéséről a panelen lévő STAT felirat melletti LED állapotjelzők az alábbi állapotinformációkat közvetíti. Folyamatos Piros Villanó Piros Folyamatos Zöld és Villanó Piros Villanó Zöld SIM hiányzik Kapcsolódás a mobilhálózatra folyamatban GSM/UMTS hálózathoz kapcsolódott, GPRS adatkapcsolat folyamatban Minden hálózati kapcsolat rendben 4 HU

5 3 Beállítás A kaputelefon beállítása kétféle módon végezhető: - Helyileg MS Windows programmal (DPGSM_setup.exe) USB kapcsolaton keresztül - Távolról WEB böngészővel (puloware.com) az IoT felhő szerveren keresztül 3.1 Beállítás helyileg MS Windows programmal A kaputelefon paramétereit és funkcióit (hívószámok, vezérlések, fényerő, hangerő stb.) az alábbi helyről letölthető DPGSM_setup.exe programmal lehet beállítani. Futtassa a DPGSM Setup programot (Windows 7, 8, 10 kompatibilitással) és csatlakoztassa a kaputelefon USB portját a mellékelt kábellel a PC-hez! FIGYELEM, az USB csatlakozó tápellátása nem képes megfelelő energiát szolgáltatni a mobilhálózati kapcsolathoz, így az USB csak a beállítások rátöltéséhez elegendő! A hívások teszteléséhez a külső tápfeszültség bekötése szükséges! 5 HU

6 3.1.1 Adminisztrációs és információs terület (dashboard) Az USB csatlakoztatása után a program megjeleníti a készülék adatait és beállításait. ADMINISZTRÁCIÓS ablak az alábbiakat információkkal: - márkajelzés: DuPoL - típusazonosító: DPGSM - FW program verziója - ID: a készülék eszközazonosítója a WEB-en történő beállításhoz és a mobil alkalmazáshoz - Letöltés ikon: a módosított adatok rátöltése a kaputelefon memóriájára - Fájl műveletek ikon: tárolt beállítások megnyitása vagy lementése STÁTUSZ ablak a mobilhálózati kapcsolatot és a kaputelefon perifériáinak állapotát mutatja. ÁLLAPOT ÜZENETEK ablak a készülék eseményeit naplózza diagnosztikai célból Általános beállítások - Elsődleges telefonszám: gombnyomáskor az elsőként hívott telefon - Másodlagos telefonszám: amennyiben az elsőként hívott telefon nem elérhető, akkor ezt hívja - Bejövő SMS továbbküldése: az itt megadott számra továbbítja a bejövő SMS üzeneteket (pl. a szolgáltató egyenleg információját) 6 HU

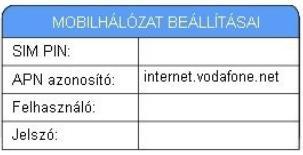

7 - Kicsengetési időtartam ( sec): a hívott telefonszám csengetési ideje - Hívás időtartama ( sec): a kaputelefonról indított hívás maximális időhossza, melynek elérésekor a kaputelefon automatikusan bontja a hívást - OUT kapcsolási idő (1-120 sec, monostabil): a feszültség kimenet vezérlésének bekapcsolási ideje - RELAY kapcsolási idő (1-120 sec, monostabil): a kontaktus kimenet vezérlésének bekapcsolási ideje - Háttérvilágítás fényereje (0-10) - Mikrofon érzékenység (5-14), alapérték: 13 - Hangszóró hangerő (10-50), alapérték: Kapuvezérlő beállítások Az itt rögzített telefonszámok jogosultak a hozzárendelt kimenet vagy kimenetek ingyenes távvezérlésére, mivel a beállított hívószámról történő hívás esetén az egység végrehajtja a vezérlést, és nem veszi fel a hívást, hanem elutasítja azt. Maximum 100 hívószám rögzíthető Adatkapcsolat beállításai A távoli beállításhoz és a mobil alkalmazáshoz szükséges, mobilinternet képes SIM kártya APN beállításai illetve a behelyezett SIM kártya PIN kódja adható meg amennyiben a kártya PIN kóddal védett. 3.2 Távoli beállítás az interneten (WEB oldalon) keresztül A kaputelefon szinte teljes beállítása, azok módosítása megtehető távolról az interneten keresztül. Ennek feltétele, hogy a kaputelefon kapcsolódjon az internetre a mobilnet képes SIM kártyával. A beállítások a web címen elérhetők el ahol a DP-GSM teljes beállítói felülete ugyanúgy látható, mint a PC-s programban. FIGYELEM, a funkció és a weboldal használata ingyenes, de regisztrációt igényel! A regisztrált fiókba történő belépés után a kaputelefon eszközazonosítóját (ID), hozzá kell adni a listához, hogy a készülék beállításai láthatóak és módosíthatóak legyenek a felületen! 7 HU

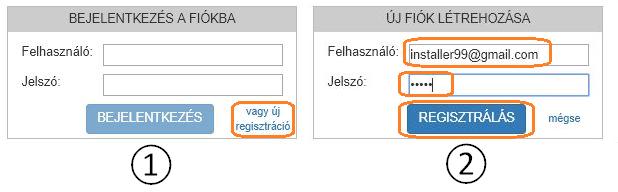

8 3.2.1 Felhasználói fiók regisztrációja az IoT szerveren A legelső lépés egy felhasználói fiók regisztrálása a szerveren. Ezt a lépést csak egyszer szükséges megtenni utána már korlátlan számú eszköz felvehető a fiókba. Az IoT szerver elérhetősége: A felhasználó regisztrálásakor a szerver semmilyen személyes adatot nem kér, csupán egy tetszőleges címet és egy tetszőleges belépési jelszót. FIGYELEM: mivel a bejelentkezési adatok a rendszerből nem visszanyerhetőek, ezért a jelszó vagy az cím elfelejtése esetén egy új fiók regisztrációja szükséges! FIGYELEM: a fiók jelszava nem azonos az alkalmazáson belül, a készülékekhez rendelhető jelszóval! Eszközök hozzáadása a fiókhoz A létrehozott fiókba történő belépés után felvehetjük a távolról menedzselhető készülékek eszközazonosító számát. A rendszer a kaputelefonokon kívül többféle egyéb terméket is támogat (pl. riasztás jelzők, kapunyitók stb.) így a fiókba ezek egymás után felvehetők. Az eszközazonosító egy 16 jegyű karakter (betű és szám kombináció) amely egyedileg azonosítja a készülékeket. Kizárólag ennek segítségével érhető el a kaputelefon mind a WEB-en keresztül mind pedig a mobil alkalmazással. FIGYELEM: a fent említett dolog miatt az eszközazonosítót kezelje bizalmasan! 8 HU

9 4 Telepítés 4.1 Előkészületek a SIM kártyán A kaputelefon működéséhez beszéd és adat célú mikro SIM kártya szükséges, mely lehet feltöltős vagy előfizetett. FIGYELEM, szerelés előtt a kártyát szükséges beszerezni! Javasolt kártyatípus: Domino Fix SIM vagy Domino Fix Extra SIM A SIM kártya várható havi adatforgalma kevesebb, mint 10Mbyte! A telepítés előtt a SIM kártyán az alábbi módosításokat kell végrehajtani: - törölni kell a PIN kód kérést a kártyáról - aktiválni kell a kártyát (amennyiben szükséges) - engedélyeztetni kell a hívószám kijelzést Domino kártya esetén a hívószámkijelzés bekapcsolása az alábbi módon történik: hívás: 1777 menüpontok: Alapbeállítások a kaputelefonon Amennyiben a SIM kártya aktív, beüzemelhető a készülék az alábbi módon: - SIM behelyezés - Antenna összekapcsolása - USB és a tápegység rákapcsolása Ezek után az előző fejezetben említett beállító programmal meg kell adni az internetes kommunikációhoz tartozó APN beállításokat, illetve a hívandó ügyfél telefonszámokat. A beállítások elmentése után a kívánt működés ellenőrizhető. FIGYELEM, az USB csatlakozó tápellátása nem képes megfelelő energiát szolgáltatni a mobilhálózati kapcsolathoz, így az USB csak a beállítások rátöltéséhez elegendő! A hívások teszteléséhez a külső tápfeszültség bekötése szükséges! 4.3 Felszerelés A felszerelés megkönnyítése érdekében a vezetékek csatlakozója lehúzással oldható a panelről. Ennek köszönhetően a vezetékek bekötésénél csak a sorkapocs magában elegendő, majd könnyedén rádugható a panelre. Az antenna csatlakozás is hasonlóan egyszerű. Felszerelés lépései: - névtábla felirat készítése (az alsó csavar kioldásával kihúzható a névtábla papírja) - kaputelefon fogadó keret (süllyeszthető vagy falon kívüli) felszerelése és kiállás a vezetékekkel - csatlakozó bekötése - csatlakozó rádugaszolása az előkészített és beállított kaputelefon előlapra - antenna csatlakoztatás - a készülék összezárása az illesztések mentén és összecsavarozása a biztonsági csavarral A csomagolás tartalmazza a kaputelefon 12V / 1.5A teljesítményű tápegységét is. Amennyiben mágneszár is beszerelésre kerül, akkor a zár elektromos paraméterei illeszkedjenek a tápegységhez! 9 HU

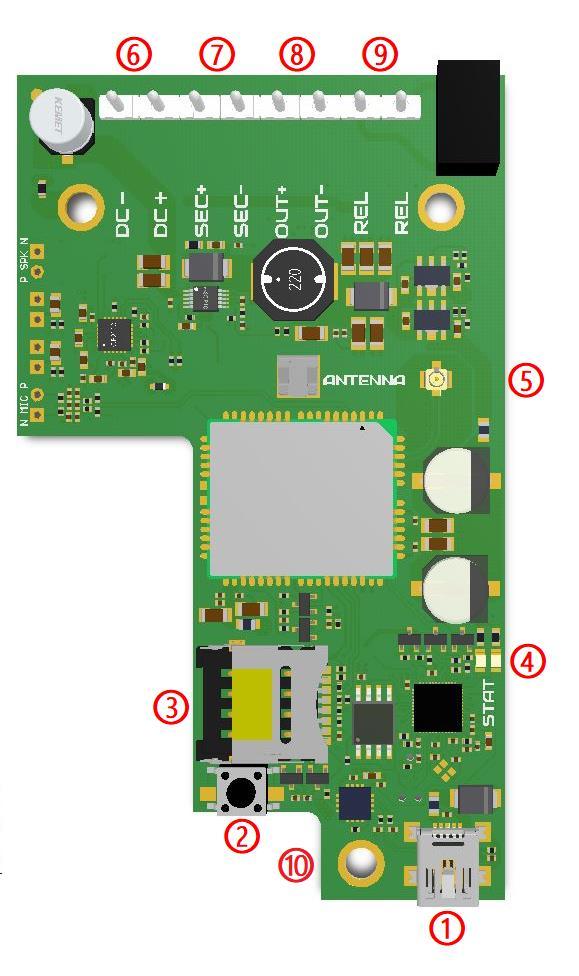

10 4.4 Bekötési rajz USB csatlakozó RESET nyomógomb SIM kártyatartó Állapotjelző LED Antenna csatlakozó Tápfeszültség bemenet Kódolt vezérlő kimenet Feszültségkimenet Relé kontaktus Névtábla rögzítő csavar Csatlakozók funkciója és tulajdonsága: - Tápfeszültség bemenet: DC 12V / 1.5A - Kódolt vezérlő kimenet: a biztonsági relémodul meghajtó kimenete - Feszültségkimenet: vezérlésre kapcsolt 12V@1A kimenet a mágneszárak közvetlen vezérléséhez - Relé kontaktus: vezérlésre kapcsolt független kontaktus max. 24V / 1A terhelhetőséggel 10 HU

11 5 A csomagolás tartalma DP-GSM kaputelefon előlap Beépítő keret Biztonsági csavar + behajtó bit Antenna USB kábel Tápegység Antennatartó konzol + rögzítő csavarok Használati útmutató 6 Technikai adatok Jellemző Tápfeszültség Maximális áramfelvétel Névleges áramfelvétel Méretek Működési hőmérséklet Kommunikáció Érték 12-24V DC 12V DC 12V DC 98x75x24 mm -30 C / +60 C GSM Quad-band 850/900/1800/1900MHz 11 HU

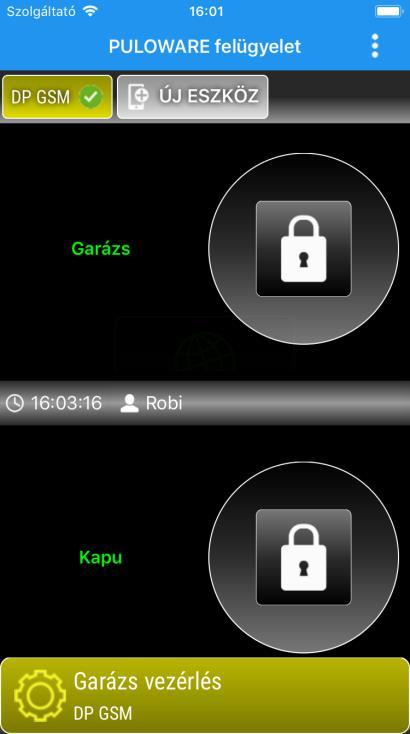

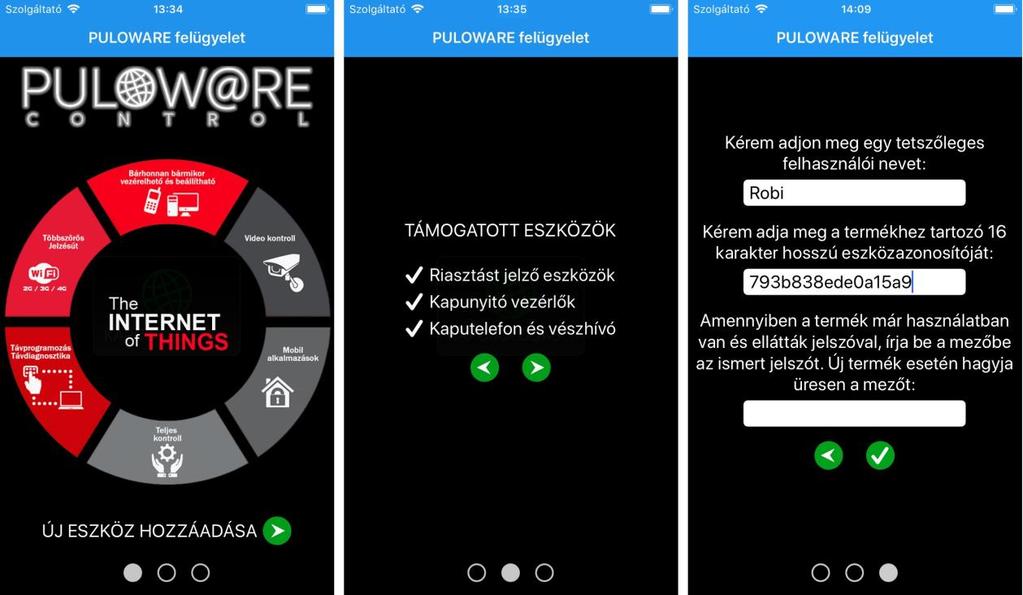

12 7 A PULOWARE mobilalkalmazás beállítása és használata A kaputelefon kimenetei közvetlen vezérelhetők okostelefonról, egy mobilalkalmazás segítségével. A PULOWARE ingyenes mobilalkalmazást a felhasználó készülékére platformtól függően lehet letölteni a Google Play vagy Apple App Store áruházból. Az alkalmazás indítása után egy beállítás varázsló kéri az operátor (felhasználó) nevét majd a vezérelni kívánt DP-GSM kaputelefon Eszközazonosító számát és a hozzátartozó jelszót. Az eszközazonosító, a panelen lévő matricán található 16 jegyű betű és szám kombinációja, amely az egység egyedi azonosítója a rendszerben. Új eszköz esetén nincs jelszó, ennek beállítása egy külön fiókba tehető meg a kiszolgáló IoT szerver felületén, a címen. Az alkalmazás indítása és a kezdő beállítások Töltse le és indítsa a PULOWARE alkalmazást majd adja meg a megfelelő adatokat. 12 HU
