1 MANUAL DEVELOPED IN GERMANY Használati útmutató Navodila za uporabo SŰRÍTETT LEVEGŐS CSAVARBEHAJTÓ PNEVMATSKI VIJAČNIK Magyar... Oldal 06 Slovenski... Stran 29 myhansecontrol.com User-friendly Manual ID: #05007 Eredeti használati útmutató Originalna navodila za uporabo

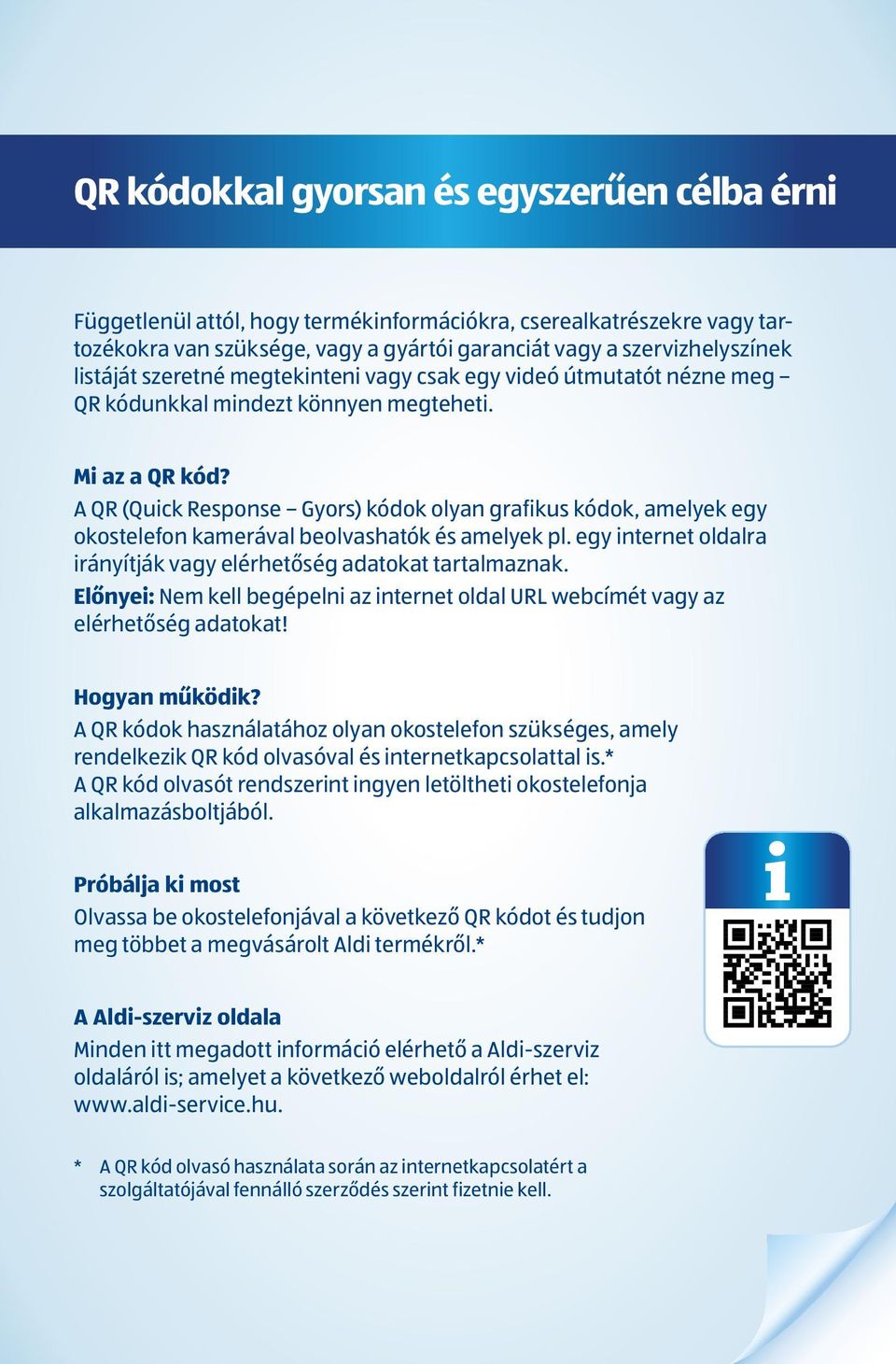

2 QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is.* A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt Aldi termékről.* A Aldi-szerviz oldala Minden itt megadott információ elérhető a Aldi-szerviz oldaláról is; amelyet a következő weboldalról érhet el: * A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell.

3 Tartalom Áttekintés...4 Használata...5 A csomag tartalma/részei...6 Általános tudnivalók... 7 Olvassa el és őrizze meg a használati útmutatót...7 Jelmagyarázat...7 Biztonság...8 Rendeltetésszerű használat... 8 Fennmaradó kockázatok... 9 Sűrített levegős szerszámokra vonatkozó általános biztonsági utasítások... 9 Kiegészítő biztonsági utasítások a csavarbehajtóhoz Első használatba vétel A csavarbehajtó és a csomag tartalmának ellenőrzése Gyorscsatlakozó becsavarása Dugaszolható betét, hosszabbító felszerelése Kenés...17 Csatlakoztatás sűrített levegő forrásra...17 Használat A csavarbehajtó be- és kikapcsolása...18 Átváltás bal és jobb irányú forgás között...18 Forgatónyomaték kiválasztása...18 Csavarkötések meghúzása, kioldása...18 Karbantartás és ápolás Hibakeresés...21 Műszaki adatok...21 Zaj és rezgési információk Leselejtezés Megfelelőségi nyilatkozat...24 Jótállási adatlap Jótállási tájékoztató Dok./Rev.-Nr _

4 4 HU A B

5 HU 5 BC BD BE BF 5 4 BG 5 3

6 6 HU A csomag tartalma/részei 1 Sűrített levegős csavarbehajtó 2 Légbevezető 3 Forgatónyomaték szabályozó 4 Elsütő billentyű 5 Forgásirány-kapcsoló (bal/jobb) 6 Foglalat 7 1/2" dugaszolható betét, 10 db 8 Teflonszalag tekercs 9 Vezetékolajozó/ködolajozó 10 Gyorscsatlakozó 11 Olajpalack 12 Imbuszkulcs 13 1/2" hosszabbító, 100 mm Ábra nélkül: Szállító és tároló bőrönd

7 HU Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót A használati útmutató a sűrített levegős csavarbehajtóhoz tartozik. Fontos tudnivalókat tartalmaz az üzembe helyezéssel és a kezeléssel kapcsolatban. Az egyszerűség kedvéért a sűrített levegős csavarbehajtóra a továbbiakban csak csavarbehajtóként hivatkozunk. A csavarbehajtó használata előtt gondosan olvassa el a használati útmutatót, különösen a biztonsági előírásokat. A használati útmutató figyelmen kívül hagyása súlyos sérülésekhez vagy a csavarbehajtó károsodásához vezethet. A termék használatát illetően be kell tartani a vonatkozó helyi és nemzeti jogszabályokat. Őrizze meg a használati útmutatót, hogy azt később is használhassa referenciaként. Amennyiben a csavarbehajtót továbbadja másoknak, feltétlenül mellékelje a használati útmutatót is. Jelmagyarázat A használati útmutatóban, a csavarbehajtón és a csomagoláson a következő jelöléseket használtuk. Olyan jellegű veszélyt jelöl, melyet ha nem kerülnek el, FIGYELMEZTETÉS! az súlyos, akár halálos sérülésekhez vezethet. VIGYÁZAT! ÉRTESÍTÉS! Olyan jellegű veszélyt jelöl, melyet ha nem kerülnek el, az kisebb vagy közepesen súlyos sérülésekhez vezethet. A lehetséges anyagi károkra hívja fel a figyelmet. Ez a jel az összeszereléssel, használattal kapcsolatos kiegészítő tudnivalókra hívja fel a figyelmet. Megfelelőségi nyilatkozat (lásd Megfelelőségi nyilatkozat c. fejezet): Az itt látható jellel ellátott termékek teljesítik az Európai Gazdasági Térség valamennyi vonatkozó közösségi előírását. A GS jel a geprüfte Sicherheit, vagyis az ellenőrzött biztonság rövidítése. Az ezen jellel ellátott termékek megfelelnek a német termékbiztonsági (ProdSG) jogszabályok követelményeinek. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

8 HU Biztonság Olvassa el a használati útmutatót. Munka közben apró darabkák röpülhetnek szét. Viseljen védőszemüveget. Porral járó munkához mindig viseljen por ellen védő maszkot. Ha a munka nagy zajjal jár, gondoskodjon a hallásvédelemről. Viseljen megfelelő védőkesztyűt. Biztonság Rendeltetésszerű használat A csavarbehajtó csak privát használatra szolgál, üzleti/kereskedelmi célokra nem alkalmas. A csavarbehajtó csavarkötések meghúzására és megoldására szolgál. Másfajta használat, például fúrás, keverés vagy csiszolás, nem megengedett. A csavarbehajtó kézben tartott és nem tartóra szerelt használatra készült. Csak a csomaghoz tartozó, ill. arra alkalmas tartozékok használata megengedett. A csavarbehajtót csak megfelelő sűrített levegő forrással szabad üzemeltetni. Ez nem tartozik a csomaghoz. Minden esetben vegye figyelembe a sűrített levegő forrás útmutatóját. Kizárólag rendeltetésének megfelelően használható. Minden egyéb, azon túlmenő felhasználási mód tilos! A rendeltetésszerű használat magában foglalja a biztonsági előírások, valamint a szerelési utasítás és a használati útmutatóban szereplő üzemeltetési utasítások betartását is. A gyártó és a forgalmazó a rendeltetésellenes vagy hibás használatból eredő károkért nem vállal felelősséget. A csavarbehajtót kezelő, azon karbantartási munkálatokat végző személyek ismerjék a készüléket és legyenek tisztában lehetséges veszélyforrásokkal. Mindemellett a lehető legpontosabban követni kell a hatályos baleset-megelőzési előírásokat. 8 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

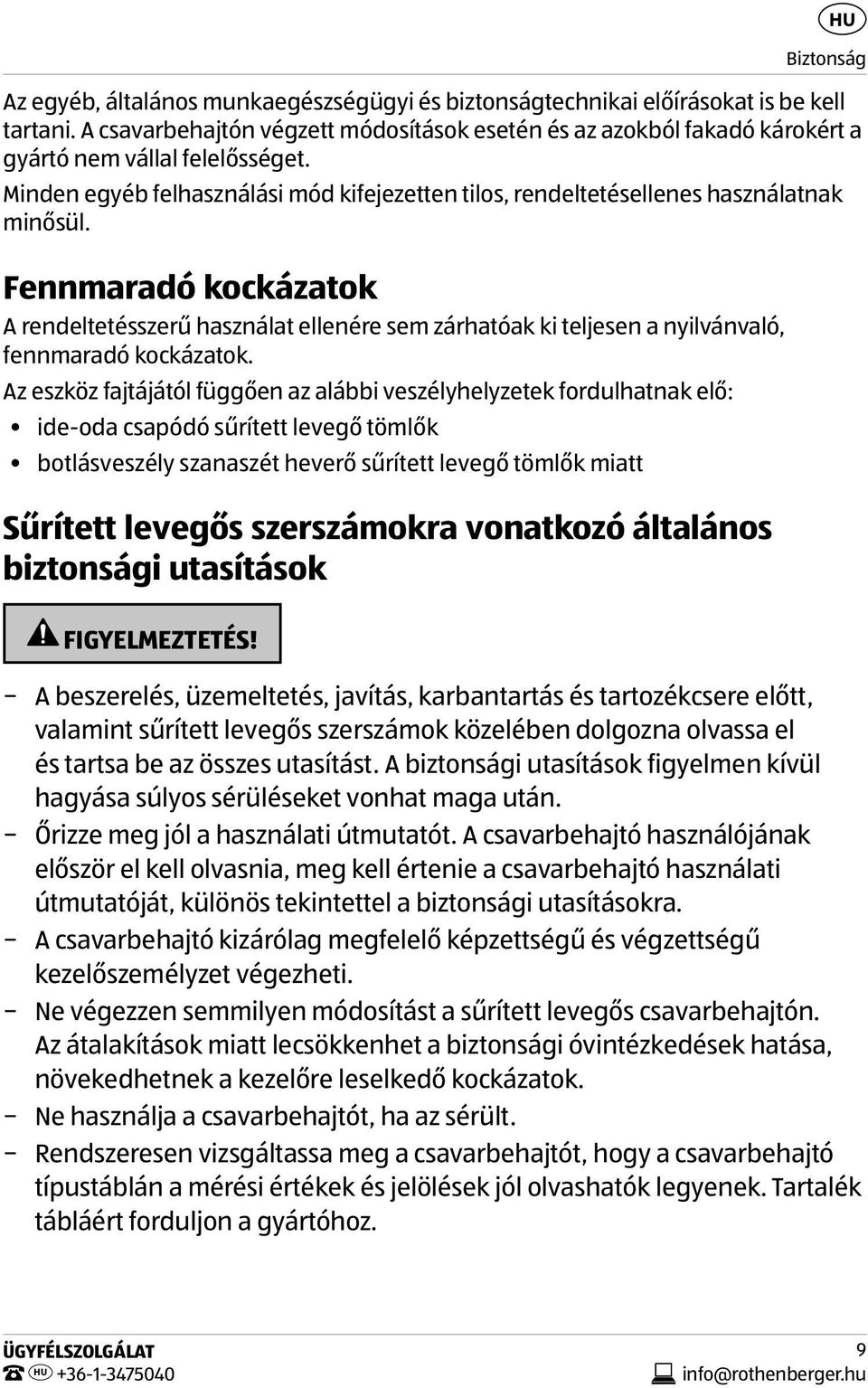

9 HU Biztonság Az egyéb, általános munkaegészségügyi és biztonságtechnikai előírásokat is be kell tartani. A csavarbehajtón végzett módosítások esetén és az azokból fakadó károkért a gyártó nem vállal felelősséget. Minden egyéb felhasználási mód kifejezetten tilos, rendeltetésellenes használatnak minősül. Fennmaradó kockázatok A rendeltetésszerű használat ellenére sem zárhatóak ki teljesen a nyilvánvaló, fennmaradó kockázatok. Az eszköz fajtájától függően az alábbi veszélyhelyzetek fordulhatnak elő: ide-oda csapódó sűrített levegő tömlők botlásveszély szanaszét heverő sűrített levegő tömlők miatt Sűrített levegős szerszámokra vonatkozó általános biztonsági utasítások FIGYELMEZTETÉS! A beszerelés, üzemeltetés, javítás, karbantartás és tartozékcsere előtt, valamint sűrített levegős szerszámok közelében dolgozna olvassa el és tartsa be az összes utasítást. A biztonsági utasítások figyelmen kívül hagyása súlyos sérüléseket vonhat maga után. Őrizze meg jól a használati útmutatót. A csavarbehajtó használójának először el kell olvasnia, meg kell értenie a csavarbehajtó használati útmutatóját, különös tekintettel a biztonsági utasításokra. A csavarbehajtó kizárólag megfelelő képzettségű és végzettségű kezelőszemélyzet végezheti. Ne végezzen semmilyen módosítást a sűrített levegős csavarbehajtón. Az átalakítások miatt lecsökkenhet a biztonsági óvintézkedések hatása, növekedhetnek a kezelőre leselkedő kockázatok. Ne használja a csavarbehajtót, ha az sérült. Rendszeresen vizsgáltassa meg a csavarbehajtót, hogy a csavarbehajtó típustáblán a mérési értékek és jelölések jól olvashatók legyenek. Tartalék tábláért forduljon a gyártóhoz. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

10 HU Biztonság FIGYELMEZTETÉS! Sérülésveszély! A kirepülő darabok sérülésveszélyt jelentenek. A munkadarab vagy valamely tartozék, de magának a csavarbehajtónak a törésekor főleg igaz, hogy kirepülhetnek nagy sebességű részek. A csavarbehajtó használata közben mindig viseljen megfelelő védőszemüveget. A védelem szükséges szintjét minden alkalmazáshoz külön kell kiértékelni. Győződjön meg róla, hogy a munkadarab jól rögzítve legyen. FIGYELMEZTETÉS! Sérülésveszély! A gyors forgómozgás sérülésveszélyt jelent. A csavarbehajtótól és tartozékoktól tartsa távol a ruházatát, a személyes ékszereket, nyakláncot, haját, kesztyűt. Egyébként skalpolás, vágási sérülések, megfojtás is bekövetkezhet. Legyen óvatos, mikor kesztyűt visel. Beakadhat a forgó hajtásba, ami az ujjak sérülését, törését okozhatja. Ezen kívül a gumírozott, fémerősítésű kesztyűket könnyen elkaphatja, feltekerheti. Ne viseljen laza, lebegő vagy, levágott, elkopott ujjú kesztyűt. Soha ne markolja meg a foglalatot, a kőkészletet és a hosszabbítót. Kezét tartsa távol a forgó részektől. FIGYELMEZTETÉS! Sérülésveszély! Üzem közbeni szakszerűtlen használat miatt sérülésveszély áll fenn. Viseljen a kezét védő megfelelő védőkesztyűt. A csavarbehajtó használatakor a keze olyan veszélyeknek lehet kitéve, mint becsípődés, ütés, vágás, horzsolás és hő hatása. A kezelőnek és a karbantartónak fizikailag képesnek kell lennie, hogy elbírjon a csavarbehajtó nagyságával, súlyával és teljesítményével. Jól tartsa a csavarbehajtót: Mindkét kezét tartsa készenlétben, hogy ellentartson a szokásos és hirtelen mozgásoknak. 10 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

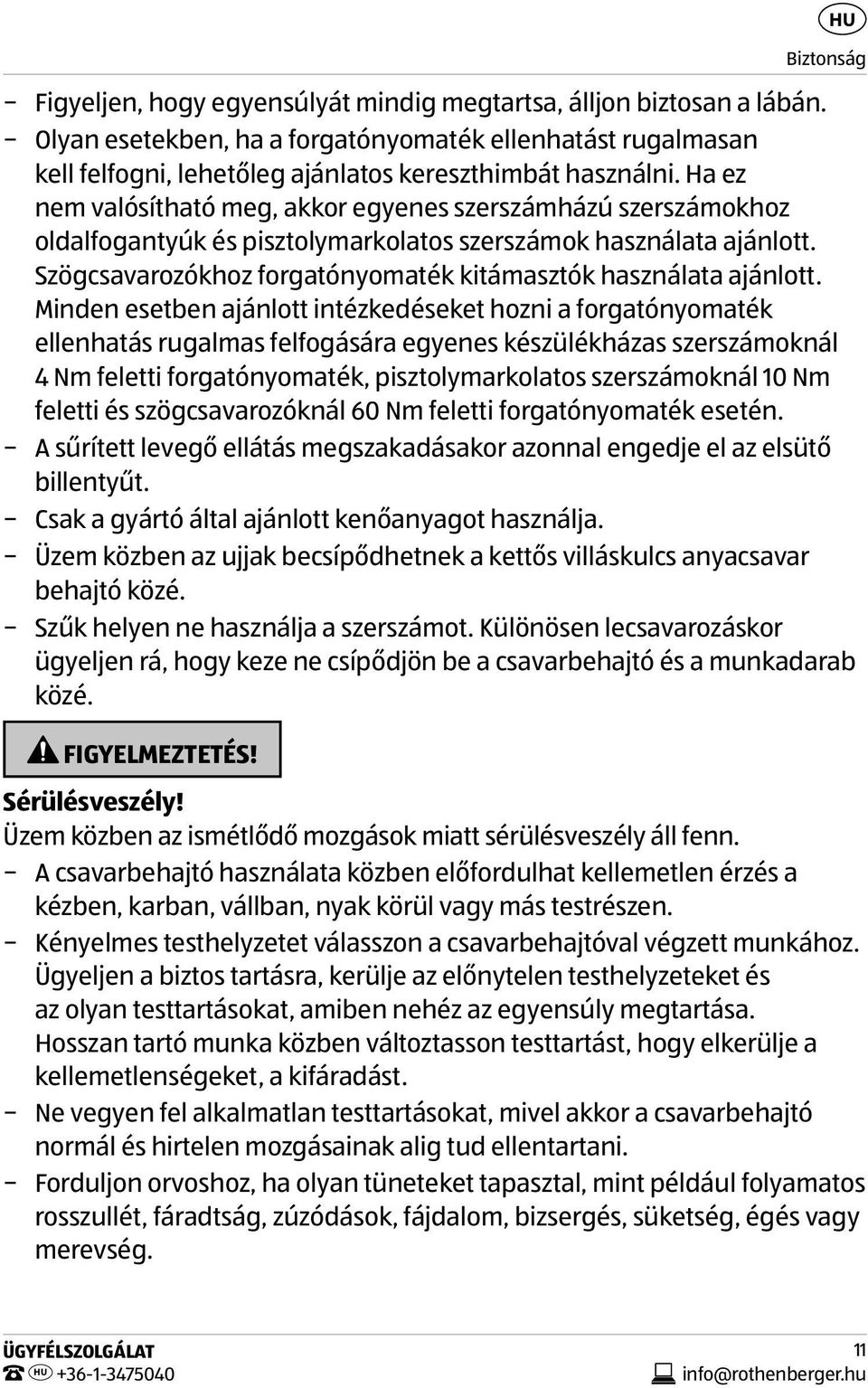

11 HU Biztonság Figyeljen, hogy egyensúlyát mindig megtartsa, álljon biztosan a lábán. Olyan esetekben, ha a forgatónyomaték ellenhatást rugalmasan kell felfogni, lehetőleg ajánlatos kereszthimbát használni. Ha ez nem valósítható meg, akkor egyenes szerszámházú szerszámokhoz oldalfogantyúk és pisztolymarkolatos szerszámok használata ajánlott. Szögcsavarozókhoz forgatónyomaték kitámasztók használata ajánlott. Minden esetben ajánlott intézkedéseket hozni a forgatónyomaték ellenhatás rugalmas felfogására egyenes készülékházas szerszámoknál 4 Nm feletti forgatónyomaték, pisztolymarkolatos szerszámoknál 10 Nm feletti és szögcsavarozóknál 60 Nm feletti forgatónyomaték esetén. A sűrített levegő ellátás megszakadásakor azonnal engedje el az elsütő billentyűt. Csak a gyártó által ajánlott kenőanyagot használja. Üzem közben az ujjak becsípődhetnek a kettős villáskulcs anyacsavar behajtó közé. Szűk helyen ne használja a szerszámot. Különösen lecsavarozáskor ügyeljen rá, hogy keze ne csípődjön be a csavarbehajtó és a munkadarab közé. FIGYELMEZTETÉS! Sérülésveszély! Üzem közben az ismétlődő mozgások miatt sérülésveszély áll fenn. A csavarbehajtó használata közben előfordulhat kellemetlen érzés a kézben, karban, vállban, nyak körül vagy más testrészen. Kényelmes testhelyzetet válasszon a csavarbehajtóval végzett munkához. Ügyeljen a biztos tartásra, kerülje az előnytelen testhelyzeteket és az olyan testtartásokat, amiben nehéz az egyensúly megtartása. Hosszan tartó munka közben változtasson testtartást, hogy elkerülje a kellemetlenségeket, a kifáradást. Ne vegyen fel alkalmatlan testtartásokat, mivel akkor a csavarbehajtó normál és hirtelen mozgásainak alig tud ellentartani. Forduljon orvoshoz, ha olyan tüneteket tapasztal, mint például folyamatos rosszullét, fáradtság, zúzódások, fájdalom, bizsergés, süketség, égés vagy merevség. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

12 HU Biztonság FIGYELMEZTETÉS! Sérülésveszély! A tartozékok miatt sérülésveszély áll fenn. Válassza le a csavarbehajtót az energiaellátásról, mielőtt tartozékot cserélne. A foglalatot, tartozékot ne érintse meg a művelet közben, mert ezzel a vágási, égési és rezgés okozta sérülések esélyét növeli. Kizárólag a csavarbehajtó gyártó által a csavarkötésekre javasolt típusú és méretű tartozékokat és felhasználásra kerülő anyagot használjon. Ne használjon másfajta tartozékokat és felhasználásra kerülő anyagot. Csak kifogástalan állapotban levő ütőfoglalatot használjon. Az ütőfoglalatok és tartozékok nem kielégítő állapota oda vezethet, hogy a csavarbehajtóval használva eltörnek és kirepülnek. Ha a csavarbehajtót felfüggesztve használják, ellenőrizze, hogy a felfüggesztése biztos legyen. FIGYELMEZTETÉS! Sérülésveszély! A munkahelyen sérülésveszély áll fenn. Ügyeljen az olyan felületekkel, amelyek a csavarbehajtó használata során csúszóssá válhatnak. Még a légtömlők miatt is botlásveszély áll fenn. A munkahelyi balesetek fő okai az elcsúszás, megbotlás, elesés. Ismeretlen környezetben óvatosan járjon el. Rejtett veszélyek lehetnek jelen áramkábelek, egyéb tápvezetékek képében. Ne használja a csavarbehajtót robbanásveszélyes környezetben. A csavarbehajtó egyébként elektromos áramforrással érintkezés ellen nincs szigetelve. Győződjön meg róla, hogy nincs semmilyen villamos vezeték, gázcsővezeték stb., ami a csavarbehajtó használata során megsérülve veszélyt jelenthetne. 12 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

13 HU Biztonság FIGYELMEZTETÉS! Sérülésveszély! A fellépő porok, gőzök miatt sérülésveszély áll fenn. A csavarbehajtó használatakor keletkező porok, gőzök, egészségkárosodást (mint például rák, születési rendellenességek, asztma, bőrgyulladás) okozhatnak. Elengedhetetlen ezekre a veszélyekre a kockázatelemzés lefolytatása és megfelelő szabályozási mechanizmusok bevezetése. A kockázatelemzésbe bele kell vonni a csavarbehajtó használatakor képződő és az esetlegesen felkevert meglevő porokat. A távozó levegőt úgy kell elvezetni, hogy porral teli környezetben a por felkavarása a lehető legkisebb szintű maradjon. Ha porok, gőzök képződnek, a fő feladat ezeknek a felszabadulásuk helyén történő kézben tartása. A csavarbehajtónak minden a szálló porok és gőzök elnyomására vagy elszívására, felfogására szolgáló beépített alkatrészét, tartozékait a gyártói utasítások szerint rendesen használni és karbantartani kell. Az útmutatójuk vagy a munka- és egészségvédelmi előírások szerint használja a légzésvédő felszereléseket. FIGYELMEZTETÉS! Sérülésveszély! A zaj miatt sérülésveszély áll fenn. A nagy zajszint hatására nem elegendő hallásvédelem esetén maradandó halláskárosodás, hallásvesztés és egyéb bajok, például fülzúgás (csengés, zúgás, sípolás vagy zümmögés a fülben) alakulhatnak ki. Elengedhetetlen ezekre a veszélyekre a kockázatelemzés lefolytatása és megfelelő szabályozási mechanizmusok bevezetése. A kockázat csökkentésére alkalmas szabályozási mechanizmusokhoz olyan intézkedések tartoznak, mint a munkadarabon fellépő csengő zajokat megelőző szigetelő anyagok használata. Az útmutatójuk és a munka- és egészségvédelmi előírások szerint használja a hallásvédő felszereléseket. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

14 HU Biztonság A csavarbehajtót az útmutatóban szereplő ajánlások szerint tartsa karban és üzemeltesse, hogy elkerülje a zajszint szükségtelen megemelkedését. Ha a csavarbehajtóhoz tartozik hangtompító, a csavarbehajtó használatakor győződjön meg róla, hogy jó helyen van és működőképes. A felhasznált anyagokat, a csavarbehajtót az útmutatóban szereplő ajánlások szerint válassza ki, tartsa karban és cserélje, hogy elkerülje a zajszint szükségtelen megemelkedését. FIGYELMEZTETÉS! Sérülésveszély! A rezgések miatt sérülésveszély áll fenn. A kézben, karban a rezgések hatására idegi és vérkeringési károsodások alakulhatnak ki. Kezét tartsa távol a csavarfoglalattól. Ha hidegben dolgozik, hordjon meleg ruhát, kezét tartsa szárazon, melegen. Ha azt tapasztalja, hogy ujjain a bőr érzéketlenné válik, bizsereg, fáj vagy elfehéredik, ne dolgozzon tovább a csavarbehajtóval, forduljon orvoshoz. A csavarbehajtót az útmutatóban szereplő ajánlások szerint üzemeltesse és tartsa karban, hogy elkerülje a rezgések szükségtelen megemelkedését. Elkopott vagy nem jól illeszkedő foglalatokat, hosszabbítókat ne használjon, mert ezek nagy eséllyel a rezgések jelentősen növekedését okozzák. A felhasznált anyagokat, a csavarbehajtót az útmutatóban szereplő ajánlások szerint válassza ki, tartsa karban és cserélje, hogy elkerülje a rezgések szükségtelen megemelkedését. Lehetőleg használjon karmantyús csőszerelvényt. Fogja a csavarbehajtót biztosan, de ne görcsösen, a szükséges kézi reakcióerők betartása mellett. A markolóerő növekedésével rendszerint a rezgés kockázata is növekszik. 14 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

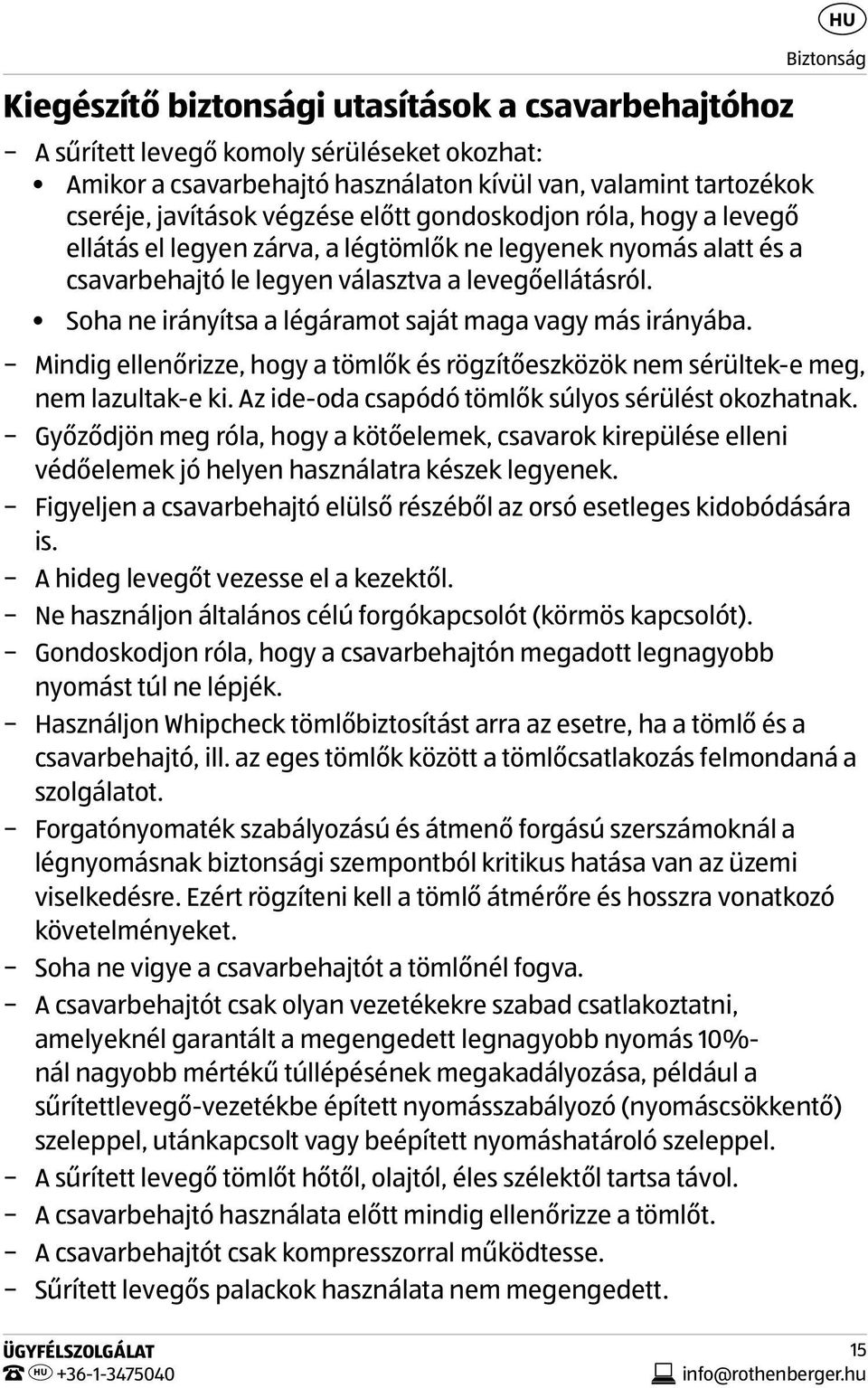

15 Kiegészítő biztonsági utasítások a csavarbehajtóhoz A sűrített levegő komoly sérüléseket okozhat: Amikor a csavarbehajtó használaton kívül van, valamint tartozékok cseréje, javítások végzése előtt gondoskodjon róla, hogy a levegő ellátás el legyen zárva, a légtömlők ne legyenek nyomás alatt és a csavarbehajtó le legyen választva a levegőellátásról. HU Biztonság Soha ne irányítsa a légáramot saját maga vagy más irányába. Mindig ellenőrizze, hogy a tömlők és rögzítőeszközök nem sérültek-e meg, nem lazultak-e ki. Az ide-oda csapódó tömlők súlyos sérülést okozhatnak. Győződjön meg róla, hogy a kötőelemek, csavarok kirepülése elleni védőelemek jó helyen használatra készek legyenek. Figyeljen a csavarbehajtó elülső részéből az orsó esetleges kidobódására is. A hideg levegőt vezesse el a kezektől. Ne használjon általános célú forgókapcsolót (körmös kapcsolót). Gondoskodjon róla, hogy a csavarbehajtón megadott legnagyobb nyomást túl ne lépjék. Használjon Whipcheck tömlőbiztosítást arra az esetre, ha a tömlő és a csavarbehajtó, ill. az eges tömlők között a tömlőcsatlakozás felmondaná a szolgálatot. Forgatónyomaték szabályozású és átmenő forgású szerszámoknál a légnyomásnak biztonsági szempontból kritikus hatása van az üzemi viselkedésre. Ezért rögzíteni kell a tömlő átmérőre és hosszra vonatkozó követelményeket. Soha ne vigye a csavarbehajtót a tömlőnél fogva. A csavarbehajtót csak olyan vezetékekre szabad csatlakoztatni, amelyeknél garantált a megengedett legnagyobb nyomás 10%- nál nagyobb mértékű túllépésének megakadályozása, például a sűrítettlevegő-vezetékbe épített nyomásszabályozó (nyomáscsökkentő) szeleppel, utánkapcsolt vagy beépített nyomáshatároló szeleppel. A sűrített levegő tömlőt hőtől, olajtól, éles szélektől tartsa távol. A csavarbehajtó használata előtt mindig ellenőrizze a tömlőt. A csavarbehajtót csak kompresszorral működtesse. Sűrített levegős palackok használata nem megengedett. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

16 HU Első használatba vétel A csavarbehajtó üzemeltetése oxigénnel, éghető gázzal tilos. Különben robbanást/tüzet okozhat. A csavarbehajtót csakis gyorscsatlakozóval csatlakoztassa. Első használatba vétel A csavarbehajtó és a csomag tartalmának ellenőrzése 1. Vegye ki a csavarbehajtót a szállító és tároló bőröndből. 2. Ellenőrizze, hogy nincs-e sérülés a csavarbehajtón vagy a külön alkatrészeken. Ha van, ne használja a csavarbehajtót. Forduljon a gyártóhoz a jótállási tájékoztatón megadott ügyfélszolgálati telefonszámon keresztül. 3. Ellenőrizze, hogy a csomag hiánytalan-e (lásd A és B ábra). Gyorscsatlakozó becsavarása 1. A műanyag védőkupakot vegye le a légbevezetőről 2 (lásd C ábra). 2. Tekerje át a gyorscsatlakozó 10 menetet a teflonszalaggal Csavarja a gyorscsatlakozót a levegő bemenetre as villáskulccsal kézzel húzza meg a gyorscsatlakozót. Dugaszolható betét, hosszabbító felszerelése FIGYELMEZTETÉS! Sérülésveszély! A dugaszolható betét, hosszabbító felszerelésekor a szakszerűtlen eljárás sérülést okozhat. Válassza le a csavarbehajtót a sűrített levegő forrásról, mielőtt dugaszolható betétet vagy hosszabbítót szerelne fel, vagy cserélne ki. ÉRTESÍTÉS! Meghibásodás veszélye! Mindkét alkatrész megsérülhet, ha a dugaszolható betétet rosszul illeszti a hosszabbítóra. 16 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

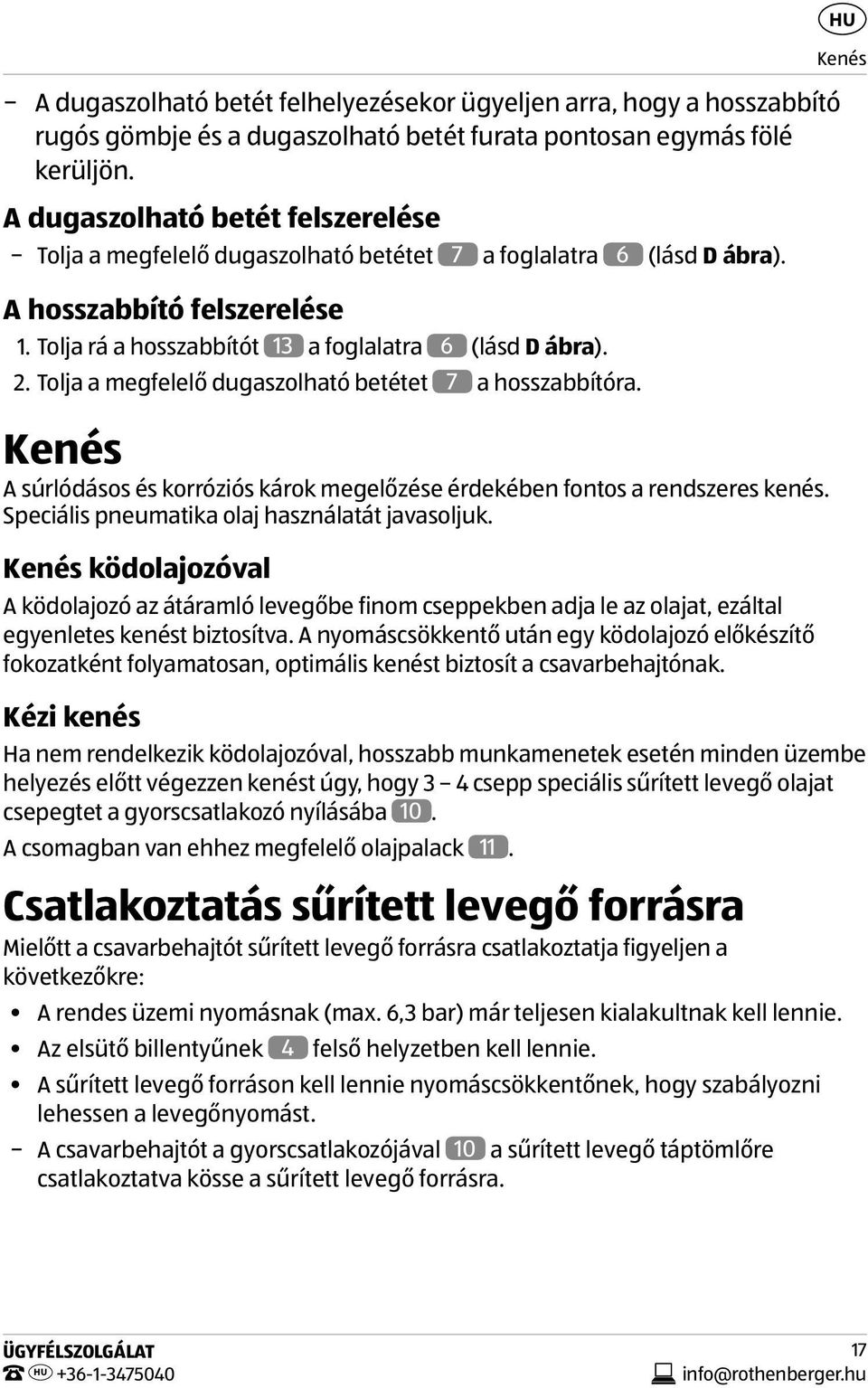

17 A dugaszolható betét felhelyezésekor ügyeljen arra, hogy a hosszabbító rugós gömbje és a dugaszolható betét furata pontosan egymás fölé kerüljön. A dugaszolható betét felszerelése Tolja a megfelelő dugaszolható betétet 7 a foglalatra 6 (lásd D ábra). A hosszabbító felszerelése 1. Tolja rá a hosszabbítót 13 a foglalatra 6 (lásd D ábra). 2. Tolja a megfelelő dugaszolható betétet 7 a hosszabbítóra. Kenés A súrlódásos és korróziós károk megelőzése érdekében fontos a rendszeres kenés. Speciális pneumatika olaj használatát javasoljuk. Kenés ködolajozóval A ködolajozó az átáramló levegőbe finom cseppekben adja le az olajat, ezáltal egyenletes kenést biztosítva. A nyomáscsökkentő után egy ködolajozó előkészítő fokozatként folyamatosan, optimális kenést biztosít a csavarbehajtónak. HU Kenés Kézi kenés Ha nem rendelkezik ködolajozóval, hosszabb munkamenetek esetén minden üzembe helyezés előtt végezzen kenést úgy, hogy 3 4 csepp speciális sűrített levegő olajat csepegtet a gyorscsatlakozó nyílásába 10. A csomagban van ehhez megfelelő olajpalack 11. Csatlakoztatás sűrített levegő forrásra Mielőtt a csavarbehajtót sűrített levegő forrásra csatlakoztatja figyeljen a következőkre: A rendes üzemi nyomásnak (max. 6,3 bar) már teljesen kialakultnak kell lennie. Az elsütő billentyűnek 4 felső helyzetben kell lennie. A sűrített levegő forráson kell lennie nyomáscsökkentőnek, hogy szabályozni lehessen a levegőnyomást. A csavarbehajtót a gyorscsatlakozójával 10 a sűrített levegő táptömlőre csatlakoztatva kösse a sűrített levegő forrásra. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

18 HU Használat Használat A csavarbehajtó be- és kikapcsolása Bekapcsolás: Húzza meg az elsütő billentyűt 4 (lásd E ábra). Kikapcsolás: Engedje el az elsütő billentyűt. Ha végzett a munkával, válassza le a csavarbehajtót a sűrített levegő ellátásról. Átváltás bal és jobb irányú forgás között ÉRTESÍTÉS! Meghibásodás veszélye! Szakszerűtlen bánásmód miatt megrongálódás veszélye áll fenn. Mindig kapcsolja ki a csavarbehajtót és várja meg amíg leáll, mielőtt a forgás irányát megváltoztatná. A sűrített levegős csavarbehajtó forgásiránya a forgásirány-kapcsolóval átváltható. Jobbmenet kiválasztása: Tolja a kapcsolót 5 az F állásba (lásd F ábra). Balmenet kiválasztása: A balmenet a kapcsoló 5 R állásba tolásával választható ki. Forgatónyomaték kiválasztása A csavarbehajtó hajtóerejét a forgatónyomaték szabályozóval lehet beállítani. A forgatónyomaték szabályozónak 4 fokozata van, 1 a legkisebb, 4 a legnagyobb forgatónyomatékot jelenti. A mindenkori forgatónyomaték az adott alkalmazástól függ. Úgy állítsa be a forgatónyomaték szabályozót 3, hogy a beállítani kívánt fordulatszám mutasson a jelölő nyílra (lásd G ábra). Csavarkötések meghúzása, kioldása FIGYELMEZTETÉS! Sérülésveszély! A csavarkötések meghúzása, kioldása sérülésveszéllyel jár. A csavarbehajtó használatakor viseljen személyi védőfelszerelést, védőszemüveget, védőkesztyűt és hallásvédő eszközt. 18 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

19 HU Karbantartás és ápolás Ha a sűrített levegő ellátás megszakad, azonnal eressze el az elsütő billentyűt. ÉRTESÍTÉS! Meghibásodás veszélye! A szakszerűtlen kezelés meghibásodáshoz vezethet. A méretezett levegőnyomást ne lépje túl, a sűrítettlevegő-ellátás mindig legyen tiszta és kicsapódásmentes. A kompresszor tartályából minden nap eressze le a kondenzátumot, használjon légszűrőt és ködolajozót. 1. Kapcsolja be a sűrített levegő forrást és járassa, amíg el nem éri a maximális nyomást és a készülék le nem kapcsol. 2. A sűrített levegő forráson nyomáscsökkentő segítségével állítsa be az optimális üzemi nyomást. Ne feledje, hogy a maximális üzemi nyomást nem szabad túllépni. A túlzottan megnövelt üzemi nyomás nem növeli a teljesítményt, csak a levegőfelhasználás és a készülék kopása nő meg. A műszaki adatokat ezért mindig tartsa be. 3. Szereljen fel egy dugaszolható betétet 7 (lásd Dugaszolható betét, hosszabbító felszerelése ). 4. Válassza ki a forgásirányt (lásd Átváltás bal és jobb irányú forgás között ). 5. Állítsa be a forgónyomatékot (lásd Forgatónyomaték kiválasztása ). 6. Tegye a dugaszolható betétet a hatlapú anyára vagy a hatszögletes csavarra. 7. Húzza meg az elsütő billentyűt Amikor a csavarkötés a kívánt helyzetbe került, engedje el az elsütő billentyűt. Karbantartás és ápolás A súrlódásos és korróziós károk megelőzése érdekében a rendszeres karbantartás és ápolás elengedhetetlen. Csak a használati útmutatóban ismertetett munkákat szabad elvégezni. A szerszámot minden használat után fóliával letakarva kell védeni a bepiszkolódástól. Ha a szerszám mégis bepiszkolódna, vegye figyelembe a következő fejezetben a tisztításokkal kapcsolatos tudnivalókat. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

20 HU Karbantartás és ápolás Tisztítás ÉRTESÍTÉS! Meghibásodás veszélye! A szakszerűtlen kezelés meghibásodáshoz vezethet. Semmi esetre se használjon éles, karcoló hatású tisztítószert. 1. Csak azután tisztítsa meg a csavarbehajtót, amikor már leválasztotta a sűrített levegő forrásról. 2. Csak száraz, puha ruhával vagy sűrített levegővel tisztítsa a csavarbehajtót. Gondozás és karbantartás Rendszeresen tartsa karban a csavarbehajtót minden két órányi (szünet nélküli) munka után. Ajánlott a karbantartás 1 óra használat után és kisebb mértékű használat esetén is legalább évente négyszer. Ehhez kövesse a kenésre vonatkozó utasításokat. Rendszeresen és minden használat után ellenőrizze a csavarbehajtó által leadott rezgéseket. Megnövekedett rezgésszint okát az újabb használat előtt el kell hárítani, ill. karban kell tartani a csavarbehajtót. Csak a gyártó eredeti pót- és csere alkatrészeit használja, egyébként veszély leselkedik a kezelőre. Rendszeresen ellenőrizze, hogy a csavarbehajtó és a tartozékok nem rongálódtak-e meg. Tárolás A csavarbehajtót a hozzá kapott szállító és tároló bőröndben használja. 20 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

21 HU Hibakeresés Hibakeresés Probléma Lehetséges ok Hibaelhárítás 1. Túl kicsi a sebesség, a kimeneten van valamennyi levegő. 2. A csavarbehajtó nem mozdul, a kimeneten rendesen van sűrített levegő. A motor részei piszok miatt elakadtak. Tápnyomás túl kicsi. A motor a felgyülemlett anyagok miatt beragadt. Ellenőrizze a nyomásadó egység szűrőjét. Kenje meg a csavarbehajtót a Kenés részben leírt módon. Utána rövid időközökben működtesse a csavarbehajtót bal, majd jobb irányban. Ha kell, ismételje meg az eljárást. Kenje meg a csavarbehajtót a Kenés részben leírt módon. Gumikalapáccsal óvatosan kopogtassa meg a készülékházat. Válassza le a csavarbehajtót a tápnyomásról. Próbálja meg a motort a foglalat forgatásával kioldani. Műszaki adatok Modell: Méretezett levegőnyomás: RP7404 6,3 bar Méretezett fordulatszám: 6350 min -1 Súly: kb. 2,2 kg Cikkszám: ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

22 HU Zaj és rezgési információk Zaj és rezgési információk FIGYELMEZTETÉS! Egészségügyi veszély! Hallásvédelem hiányában és nem megfelelő ruházat használata esetén az egészségkárosodás nem zárható ki. A munkához gondoskodjon a hallásvédelemről és a megfelelő védőruháról. Zajkibocsátási értékek Az EN ISO 4871 és az EN ISO előírásai alapján mérve. Ha a munkaterületen a zajszint meghaladja a 85 db (A) értéket, a gépkezelő érdekében külön óvintézkedések szükségesek és megfelelő hallásvédő eszközt kell viselnie. Hangnyomásszint L PA : 84,4 db(a) Hangteljesítményszint L WA : 95,4 db(a) Normál eltérés K: 3 db(a) Markolat rezgésértékek: 3,3 m/s 2, K=0,82 m/s 2 A fent megadott értékek a zajkibocsátási értékeket, nem a biztonságos munkahelyi értékeket jelzik. A káros kibocsátási és a környezeti hatások kölcsönös összefüggéséből még nem lehet egyértelműen megállapítani, hogy szükséges-e egyéb óvintézkedés, vagy sem. Azon tényezők közé, amelyek kihatnak az adott munkahelyen fennálló káros környezeti hatások szintjére, ezek tartoznak: a munkaterület és a környezet specifikációja, a behatás időtartama, egyéb zajforrások stb. Kérjük, a biztonságos munkahelyi értékekhez vegye figyelembe a nemzeti jogszabályokban foglalt lehetséges eltéréseket is. A fent megadott információk mindazonáltal lehetővé teszik a felhasználó számára a veszélyhelyzetek és kockázatok könnyebb felmérését. Rezgésérték: ah 3,3 m/s 2 Normál eltérés K: 0,82 m/s 2 FIGYELEM: A fent megnevezett rezgés kibocsátási érték (rezgésérték) mérése az EN és az EN ISO szerinti szabványos mérési eljárással történt és alkalmas a szerszám másikkal történő összehasonlítására. Alkalmas a rezgés általi igénybevétel előzetes megbecslésére is. A tényleges rezgés kibocsátási érték a következőkben leírt módon a használat módjától függően ettől eltérhet: 22 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

23 Jó állapotban van-e a csavarbehajtó, illetve rendesen volt-e karbantartva? Hogyan, milyen anyaghoz használják a csavarbehajtót? Kifogástalan állapotban és a megfelelő tartozékot használják-e? Használatkor biztos fogása van a kezelőnek? Rendeltetésszerűen, az útmutatóban leírt módon használják-e a készüléket? HU Leselejtezés Nem megfelelő használat esetén a készülék rezgések miatti megbetegedéseket okozhat. FIGYELEM: A felhasználási módtól, valamint a használati körülményektől függően az alábbi biztonsági intézkedéseket kell betartani a felhasználó biztonsága érdekében: Igyekezzék a rezgést lehetőleg kerülni. Csak kifogástalan állapotú tartozékokat használjon. Viseljen rezgésálló kesztyűt, ha a csavarbehajtót használja. Az útmutatónak megfelelően ápolja és tartsa karban a készülék. Kerülje a készülék 10 C alatti hőmérsékleten történő használatát. Úgy tervezze meg a munkafolyamatokat, hogy ne használjon több napon keresztül erősen vibráló eszközöket. Leselejtezés A csomagolás leselejtezése A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. Elhasznált készülékek leselejtezése A csavarbehajtót az országában érvényes előírásoknak megfelelően selejtezze le. Amennyiben a csavarbehajtó használhatatlanná válik, a település vagy városrész gyűjtőállomáson adja le. Így biztosítható a szakszerű újrahasznosítása és megelőzhető a környezet károsítása. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu

24 HU Megfelelőségi nyilatkozat Megfelelőségi nyilatkozat EK-megfelelőségi nyilatkozat Ezúton nyilatkozunk, WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria hogy az alábbiakban megnevezett gép, a kialakítása és szerkezete alapján, valamint az általunk forgalomba hozott kivitelben az EK-irányelvek vonatkozó biztonsági és egészségügyi rendelkezéseinek megfelel. Ez a nyilatkozat csak olyan állapotú gépre vonatkozik, amelyben forgalomba lett hozva. A végfelhasználó által utólagosan felszerelt részek és/vagy utólagos beavatkozások figyelmen kívül maradnak. Termékmegnevezés / Működés: Sűrített levegős ütvecsavarozó Típus- / Modellmegnevezés: RP7404 Sorozatszám/Gyártási egység száma: Kereskedelmi megnevezés: WORKZONE Sűrített levegős ütvecsavarozó Vonatkozó EK-irányelvek: - Gépekre vonatkozó EK/2006/42 irányelv Alkalmazott harmonizált szabványok: EN ISO :2012 Ben Shields Termékmenedzsment vezetője és a műszaki dokumentáció meghatalmazottja Anif, A műszaki dokumentáció rendelkezésre áll: WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria Tobias Bleckmann Termékmenedzser Ez az EK-megfelelőségi nyilatkozat eredeti változata. 24 info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU

25 HU JÓTÁLLÁSI ADATLAP SŰRÍTETT LEVEGŐS CSAVARBEHAJTÓ A fogyasztó adatai: Név: Cím: A vásárlás dátuma * : * Javasoljuk, hogy a jótállási tájékoztatóval együtt őrizze meg a vásárláskor kapott nyugtát / számlát is. A vásárlás helye: A hiba leírása: Aláírás: Ha a gyártóhoz fordult és arra kérték, hogy küldje vissza a hibás terméket, akkor feltétlenül küldje vele együtt a kitöltött jótállási tájékoztatót is. ÜGYFÉLSZOLGÁLAT HU info@rothenberger.hu A FOGYASZTÁSI CIKK TÍPUSA: RP7404 GYÁRTÁSI SZÁM: /2015 Ügyfélszolgálat: Telefonszolgáltatója rendes, vezetékes díjszabása szerint. ÉV JÓTÁLLÁS

26 HU JÓTÁLLÁSI TÁJÉKOZTATÓ A fogyasztóval szerződést kötő vállalkozás cégneve és címe: Aldi Magyarország Élelmiszer Bt. Mészárosok útja Biatorbágy HUNGARY A fogyasztási cikk azonosítására alkalmas megnevezése: Sűrített levegős csavarbehajtó Kicserélés esetén ennek időpontja: A gyártó neve, címe: WALTER WERKZEUGE SALZBURG GmbH Gewerbeparkstrasse Anif AUSTRIA A fogyasztási cikk típusa: RP7404 A fogyasztási cikk gyártási száma (ha van): A javítószolgálat neve, címe és telefonszáma: Rothenberger Magyarország KFT, Gubacsi út 26, 1097 Budapest, HUNGARY , info@rothenberger.hu A jótállással kapcsolatos általános szabályok A Magyarország területén vásárolt új tartós fogyasztási cikkek esetén 3 évre vállalunk jótállást. Az elhasználódó, ill. kopó alkatrészekre (pl. világítótestek, akkumulátorok, gumiabroncsok, stb.) a jótállási idő rendeltetésszerű használat esetén 1 év. A napi használat során keletkező sérülésekre (pl. karcolások, horpadások, stb.) a jótállás nem vonatkozik. A jótállási határidő a fogyasztási cikk fogyasztó részére történő átadása napjával kezdődik. A határidő elmulasztása jogvesztéssel jár. Nem számít bele a jótállás elévülési idejébe a kijavítási időnek az a része, amely alatt a fogyasztó a fogyasztási cikket nem tudja rendeltetésszerűen használni. A fogyasztási cikknek a kicseréléssel vagy a kijavítással érintett részére a jótállási igény elévülése újból kezdődik. Ezt a szabályt kell alkalmazni arra az esetre is, ha a kijavítás következményeként új hiba keletkezik. A jótállás a fogyasztó jogszabályból eredő jogait nem érinti. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállásból eredő jogokat a fogyasztási cikk tulajdonosa érvényesítheti, feltéve, hogy fogyasztónak minősül. A jótállásból eredő jogokat a fogyasztási cikk tulajdonjogának átruházása esetén az új tulajdonos érvényesítheti. A jótállásból eredő jogok a jótállási jeggyel érvényesíthetőek. A jótállási jegy szabálytalan kiállítása vagy a jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása a jótállás érvényességét nem érinti. A jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása esetén a szerződés megkötését bizonyítottnak kell tekinteni, ha az ellenérték megfizetését igazoló bizonylatot - számlát vagy nyugtát - a fogyasztó bemutatja. Ebben az esetben a jótállásból eredő jogok a számlával, ill. nyugtával érvényesíthetőek.

27 HU A fogyasztó mindennemű jótállási igényét érvényesítheti a magyarországi Aldi áruházakban, míg a kijavítás iránti igény a jótállási jegyen feltüntetett javítószolgálatnál közvetlenül is érvényesíthető. A jótállási kötelezettség teljesítésével kapcsolatos költségek vállalkozásunkat terhelik. Ha a fogyasztási cikk meghibásodásában a fogyasztót terhelő karbantartási kötelezettség elmulasztása is közrehatott, a jótállási kötelezettség teljesítésével felmerült költségeket közrehatása arányában a fogyasztó köteles viselni, ha a fogyasztási cikk karbantartására vonatkozó ismeretekkel rendelkezett, vagy ha vállalkozásunk e tekintetben tájékoztatási kötelezettségének eleget tett. Kicserélés vagy elállás esetén a fogyasztó nem köteles a fogyasztási cikknek azt az értékcsökkenését megtéríteni, amely a rendeltetésszerű használat következménye. A fogyasztó a kellékhibás teljesítés okán felmerült kárait a Ptk. 6:174 szerint érvényesítheti. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható fogyasztási cikket az üzemeltetés helyén kell megjavítani. Ha a kijavítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el- és visszaszállításról vállalkozásunk, vagy - a javítószolgálatnál közvetlenül érvényesített kijavítás iránti igény esetén - a javítószolgálat gondoskodik. Ha a fogyasztó a fogyasztási cikk meghibásodása miatt a vásárlástól számított 3 munkanapon belül érvényesít csereigényt, vállalkozásunk köteles a fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. Amennyiben a hibás fogyasztási cikket már nem tartjuk készleten, úgy a teljes vételárat visszatérítjük. A szerviz és a forgalmazó a kijavítás során nem felel a fogyasztási cikken a fogyasztó, ill. harmadik személy által esetlegesen tárolt adatokért vagy beállításokért. A javítószolgálat fenti címén a jótállási idő lejártát követően is lehetőséget biztosítunk a hibás fogyasztási cikk kijavítására, amelynek költsége azonban a fogyasztót terheli. A jótállási igény bejelentése A fogyasztó a hiba felfedezése után késedelem nélkül köteles a hibát a vállalkozásunkkal közölni. A hiba felfedezésétől számított két hónapon belül közölt hibát késedelem nélkül közöltnek kell tekinteni. A közlés késedelméből eredő kárért a fogyasztó felelős. A jótállási igényt a fogyasztási cikk minden olyan hibája miatt határidőben érvényesítettnek kell tekinteni, amely a megjelölt hibát előidézte. Ha a fogyasztó a jótállási igényét a fogyasztási cikknek - a megjelölt hiba szempontjából - elkülöníthető része tekintetében érvényesíti, a jótállási igény a fogyasztási cikk egyéb részeire nem minősül érvényesítettnek. Mentesülés a jótállási felelősség alól Nem teljesít hibásan vállalkozásunk, ha a fogyasztó a hibát a vásárlás időpontjában ismerte, vagy a hibát a vásárlás időpontjában ismernie kellett. Vállalkozásunk mentesül továbbá a jótállási kötelezettség alól, ha bizonyítja, hogy a hiba oka a vásárlás után keletkezett (pl. rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár). A rendeltetésellenes használat elkerülése céljából a fogyasztási cikkhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be.

28 HU A fogyasztót a jótállás alapján megillető jogok A fogyasztó a Ptk. 6:159. -ában rögzített szabályok szerint - kijavítást vagy kicserélést igényelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a kötelezettnek - másik jótállási igény teljesítésével összehasonlítva - aránytalan többletköltséget eredményezne, figyelembe véve a fogyasztási cikk hibátlan állapotban képviselt értékét, a szerződésszegés súlyát és a jótállási jog teljesítésével a jogosultnak okozott érdeksérelmet; - vagy a vételár arányos leszállítását igényelheti, a hibát a kötelezett költségére maga kijavíthatja vagy mással kijavíttathatja, vagy a szerződéstől elállhat, ha vállalkozásunk a kijavítást vagy a kicserélést nem vállalta, ill. ha ezen kötelezettségének megfelelő határidőn belül, a fogyasztó érdekeit kímélve nem tud eleget tenni, vagy ha a fogyasztónak a kijavításhoz vagy kicseréléshez fűződő érdeke megszűnt. Jelentéktelen hiba miatt elállásnak nincs helye. A kijavítást vagy kicserélést - a fogyasztási cikk tulajdonságaira és a jogosult által elvárható rendeltetésére figyelemmel - megfelelő határidőn belül, a jogosult érdekeit kímélve kell elvégezni. A fogyasztó a választott jótállási jogáról másikra térhet át, az áttéréssel okozott költséget köteles azonban vállalkozásunknak megfizetni, kivéve, ha az áttérésre vállalkozásunk adott okot, vagy az áttérés egyébként indokolt volt. A kijavítási igény bejelentésének időpontja: A kijavításra történő átvétel időpontja: A hiba oka: A kijavítás módja: A fogyasztónak történő visszaadás időpontja: Kicserélés esetén ennek időpontja: A javítószolgálat neve és címe: Kelt, aláírás, bélyegző:

29 Kazalo Pregled... 4 Uporaba... 5 Vsebina kompleta/seznam delov Kode QR...31 Splošno Preberite in shranite navodila za uporabo Razlaga znakov Varnost Namenska uporaba Druga tveganja...34 Splošni varnostni napotki za pnevmatska orodja...34 Dodatna varnostna navodila za vijačnik...39 Prva uporaba...40 Preverite vijačnik in vsebino kompleta...40 Privijanje hitre spojke...40 Montaža natičnega nastavka/podaljška...40 Mazanje...41 Priklop na vir stisnjenega zraka...41 Uporaba Vklop in izklop vijačnika...42 Spreminjanje smeri vrtenja v desno in levo...42 Nastavitev navora...42 Privijanje/odvijanje vijačnih spojev...43 Vzdrževanje in nega...44 Odprava napak Tehnični podatki Informacije o hrupu/vibracijah...46 Odlaganje med odpadke Izjava o skladnosti...48 Garancijski list Garancijski pogoji...50 Kazalo POPRODAJNA PODPORA info@gma.si

30 Vsebina kompleta/seznam delov Vsebina kompleta/seznam delov 1 Pnevmatski vijačnik 2 Odprtina za dovod zraka 3 Regulator navora 4 Sprožilna ročica 5 Stikalo za desni/levi tek 6 Vpetje 7 1/2" natični nastavki, 10 8 Zvitek teflonskega traku 9 Oljna pršilka/oljna mazalka 10 Hitra spojka 11 Steklenička za olje 12 Imbus ključ 13 1/2" podaljšek, 100 mm Ni na sliki: Kovček za prenašanje in shranjevanje 30 POPRODAJNA PODPORA info@gma.si

31 Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili s kodami QR boste zlahka na cilju. Kode QR Kaj so kode QR? Kode QR (QR = Quick Response oziroma hiter odziv) so grafične kode, ki jih je mogoče prebrati s kamero pametnega telefona in na primer vsebujejo povezavo do spletne strani ali kontaktne podatke. Prednost za vas: Ni več nadležnega prepisovanja spletnih naslovov ali kontaktnih podatkov! Postopek: Za optično branje kode QR potrebujete le pametni telefon, nameščen program (bralnik) za branje kod QR ter povezavo z internetom.* Bralniki kod QR so praviloma na voljo za brezplačen prenos iz spletne trgovine s programi (aplikacijami) vašega pametnega telefona. Preizkusite zdaj S pametnim telefonom preprosto optično preberite naslednjo kodo QR in izvedite več o Hoferjevem izdelku, ki ste ga kupili.* Hoferjev storitveni portal Vse zgoraj navedene informacije so na voljo tudi na Hoferjevem storitvenem portalu na spletnem naslovu *Pri uporabi bralnika kod QR lahko nastanejo stroški povezave z internetom, kar je odvisno od vrste vaše naročnine. POPRODAJNA PODPORA info@gma.si
