I. A központi porszívó rendszer előnyei

Átírás

1 I. A központi porszívó rendszer előnyei A központi porszívó rendszerek számos olyan előnyt nyújtanak, amelyek a hordozható porszívókat nem jellemzik. Védik egészségünket, pénztárcánkat, könnyű, gyors szerelést tesznek lehetővé épülő épületeknél. Zajtalan kényelem Mindössze csatlakoztatni kell a könnyű tömlőt a kényelmesen hozzáférhető helyre felszerelt szívónyílások egyikébe és meg kell nyomni a tömlő fogantyúján elhelyezett kapcsolót. Ennek hatására a távol elhelyezett hajtóegység, valamint a motoros szívófej, avagy mindkettő egyidejűleg működésbe lép és szinte hangtalanul elszívja a port a szőnyegből, a kárpitból. Zajszintjét még tovább csökkenthetjük különböző a készülékre, illetve a csőhálózatba elhelyezett hangtompítók segítségével. Egészség Számos, allergiával foglalkozó szakember javasolja a központi porszívó rendszerek alkalmazását, mivel ilyen rendszer telepítésekor kiküszöbölhető a baktériumokkal teli por újrakeringése a helyiségbe. Mivel a berendezés az 1. ábra Központi porszívó egészségtelen levegőt teljes egészében a kültérbe távolítja el (ahol az azonnal és veszélytelenül szétszóródik) kiküszöböli ezáltal a padlón, a bútorzaton visszamaradt por újrakeringését. Teljesítmény A hajtóberendezés távoli elhelyezése lehetővé teszi nagyobb teljesítményű motorok alkalmazását a tisztítás hatásfokának növelése érdekében. Érték és gazdaságosság Hatásfoka két-háromszorosa a hordozható porszívókénak, ára ugyanakkor nem sokkal magasabb, mint számos hordozható porszívóé. Élettartama jóval magasabb azoknál (megfelelő karbantartás esetén ), valamint növeli az ingatlan értékét. Telepítés A készülék telepíthető nem csak épülő, hanem már meglévő lakásba is.

2 II. A központi porszívó működési elve 1. A tiszta, szűrt levegő hűti a motort és biztosítja az optimális üzemi hőmérsékletet. A gumi tömítéssel leválasztott járókerék megakadályozza a motor elszennyeződését. 2. A motor szívó oldalára szerelt speciális elem megakadályozza, hogy a motor belső terébe bárminemű szennyeződés kerüljön. 3. A szívó oldali hangtompítóval cca. 50%-os zajcsökkentés érhető el. 4. A levegő tangenciálisan lép be a leválasztó belsejébe. 5. A spirálisan forgó levegő a készülék palást és a belső ház közötti térből jut el a leválasztó kúp belsejébe. 6. A leválasztó kúpátmérő csökkenése miatt a légsebesség folyamatosan nő, amelynek következtében a centrifugális erő hatására a por és egyéb szennyeződések kiválnak a légáramból. 7. A ciklonban kiváló szennyeződések a kúp alján át a portárolóba jutnak, és összegyűlnek a készülék aljában. 8. Az üzem közben kialakuló vákuum biztosítja, hogy a kivált szennyeződéseket a levegő ne vigye magával a papír felé. 9. A kúp középső részéből a részben megtisztított levegőt a motorra szerelt járókerék szívja át a nagy hatásfokú papírn és a teljesen portalan tiszta levegő a motor hűtését ellátva a nyomócsonkon keresztül jut a szabadba. 10. Az opcionális nyomóoldali hangcsillapítóval a légzaj még tovább csökkenthető. 11. A súrlódásos, és ütközési ellenállások a motor hűtése következtében erősen felmelegedett levegő, magával viszi a térből elszívott allergén anyagokat, poratkákat és egyéb káros szennyeződéseket. 2. ábra A központi egység felépítése

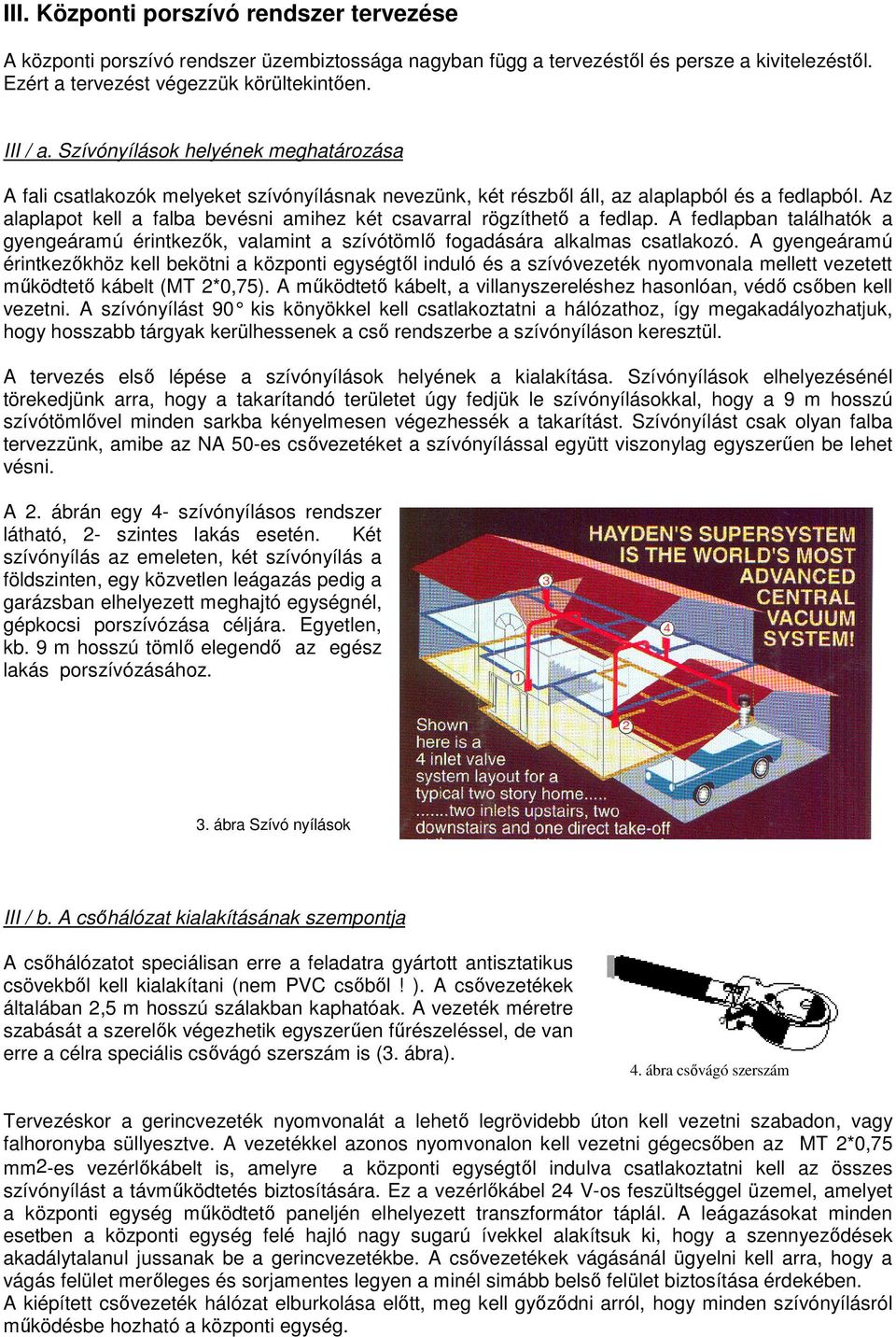

3 III. Központi porszívó rendszer tervezése A központi porszívó rendszer üzembiztossága nagyban függ a tervezéstől és persze a kivitelezéstől. Ezért a tervezést végezzük körültekintően. III / a. Szívónyílások helyének meghatározása A fali csatlakozók melyeket szívónyílásnak nevezünk, két részből áll, az alaplapból és a fedlapból. Az alaplapot kell a falba bevésni amihez két csavarral rögzíthető a fedlap. A fedlapban találhatók a gyengeáramú érintkezők, valamint a szívótömlő fogadására alkalmas csatlakozó. A gyengeáramú érintkezőkhöz kell bekötni a központi egységtől induló és a szívóvezeték nyomvonala mellett vezetett működtető kábelt (MT 2*0,75). A működtető kábelt, a villanyszereléshez hasonlóan, védő csőben kell vezetni. A szívónyílást 90 kis könyökkel kell csatlakoztatni a hálózathoz, így megakadályozhatjuk, hogy hosszabb tárgyak kerülhessenek a cső rendszerbe a szívónyíláson keresztül. A tervezés első lépése a szívónyílások helyének a kialakítása. Szívónyílások elhelyezésénél törekedjünk arra, hogy a takarítandó területet úgy fedjük le szívónyílásokkal, hogy a 9 m hosszú szívótömlővel minden sarkba kényelmesen végezhessék a takarítást. Szívónyílást csak olyan falba tervezzünk, amibe az NA 50-es csővezetéket a szívónyílással együtt viszonylag egyszerűen be lehet vésni. A 2. ábrán egy 4- szívónyílásos rendszer látható, 2- szintes lakás esetén. Két szívónyílás az emeleten, két szívónyílás a földszinten, egy közvetlen leágazás pedig a garázsban elhelyezett meghajtó egységnél, gépkocsi porszívózása céljára. Egyetlen, kb. 9 m hosszú tömlő elegendő az egész lakás porszívózásához. 3. ábra Szívó nyílások III / b. A csőhálózat kialakításának szempontja A csőhálózatot speciálisan erre a feladatra gyártott antisztatikus csövekből kell kialakítani (nem PVC csőből! ). A csővezetékek általában 2,5 m hosszú szálakban kaphatóak. A vezeték méretre szabását a szerelők végezhetik egyszerűen fűrészeléssel, de van erre a célra speciális csővágó szerszám is (3. ábra). 4. ábra csővágó szerszám Tervezéskor a gerincvezeték nyomvonalát a lehető legrövidebb úton kell vezetni szabadon, vagy falhoronyba süllyesztve. A vezetékkel azonos nyomvonalon kell vezetni gégecsőben az MT 2*0,75 mm2-es vezérlőkábelt is, amelyre a központi egységtől indulva csatlakoztatni kell az összes szívónyílást a távműködtetés biztosítására. Ez a vezérlőkábel 24 V-os feszültséggel üzemel, amelyet a központi egység működtető paneljén elhelyezett transzformátor táplál. A leágazásokat minden esetben a központi egység felé hajló nagy sugarú ívekkel alakítsuk ki, hogy a szennyeződések akadálytalanul jussanak be a gerincvezetékbe. A csővezetékek vágásánál ügyelni kell arra, hogy a vágás felület merőleges és sorjamentes legyen a minél simább belső felület biztosítása érdekében. A kiépített csővezeték hálózat elburkolása előtt, meg kell győződni arról, hogy minden szívónyílásról működésbe hozható a központi egység.

4 III / c. A központi egység kiválasztása. A központi egység kiválasztását két módszerrel végezhetjük. a, A gyártó cég által megadott és tapasztalati adatok felhasználásával b., Méretezéssel a., Készülék kiválasztás a gyártó adatai, és tapasztalati adatok alapján A HAYDEN cég a könnyebb, egyszerűbb tervezhetőség érdekében mind a négy fajta központi egységéhez megadta a porszívógéphez csatlakoztatható maximális gerincvezeték hosszokat. Ezen adat segítségével egyszerűen kiválasztható a megfelelő nagyságú berendezés. Az egyes típusokhoz tartozó gerincvezeték hosszakat az 1. táblázat tartalmazza. HAYDEN 2400 HAYDEN 3600 HAYDEN 6000 HAYDEN Premier Vactrack Nincs Van Van Van Teljesítmény 1200 W 1400 W 1600 W 1800 W Légszállítás 48 l/s 50 l/s 50 l/s 50 l/s Méret 805*300 mm 805*300 mm 805*300 mm 805*300 mm Súly 13 kg 13 kg 14 kg 14 kg Portartály 18 l 18 l 18 l 18 l Elsődleges Ciklonos leválasztás Ciklonos leválasztás Ciklonos leválasztás Ciklonos leválasztás Másodlagos Cserélhető Cserélhető Cserélhető Mosható Légszállítás 48 l/s 50 l/s 50 l/s 50 l/s Gerincvezeték 24 m 35 m 58 m 84 m hossza Csatlakoztatható 3 db 5 db 8 db 12 db vagy több szívónyílások Egyidejűleg használható szívócsonkok száma 1 db 1 db 1 db 1 db Maximális vákuum a készülék csonkjánál (PA) Maximális vákuum a készülék csonkjánál (mmvo) Pa Pa Pa Pa 2204 mmvo 2800 mmvo 3482 mmvo 3700 mmvo 1. táblázat HAYDEN SUPERVAC központi porszívó egységek legfontosabb adatai b., A készülék egyszerűsített méretezéssel történő kiválasztása Amennyiben úgy érezzük, hogy a tapasztalati adatok a tervezendő rendszernél nem elegendőek, akkor a rendszert méretezzük le. Az ismertetésre kerülő méretezési módszernél vannak lényegesen bonyolultabb méretezési gyakorlatok is, melyeket jelen segédletben nem ismertetünk. Mivel a központi porszívó rendszerek, az Észak-amerikai kontinensről származnak ezért a legtöbb gyakorlat, az ott használatos mértékegységekkel mutatja be a rendszer méretezését, európai ember számára ezek a módszerek nehezen követhetőek.

5 Egyszerűsített méretezés, példa Az általunk bemutatandó módszer segítségével nagy biztonsággal kiválaszthatja a megfelelő porszívórendszert. A méretezést mindig a legveszteségesebb szakaszra vonatkozóan kell elvégezni. Miután kiszámoltuk a 2. táblázat segítségével a csővezeték veszteségét, hozzá kell adni egy szívónyílás, valamint a szívó tömlő veszteségét is a végeredményhez. Az így kapott eredményt le kell vonni a gyártó által a készülék csonkjánál megadott vákuum értékből. A végeredménynek nagyobbnak kell lennie 8 kpa-nál, ugyanis a szívónyílásnál a megfelelő üzemhez minimum ekkora vákuumra van szükség. Amennyiben ez az érték kisebb mint 8 kpa-ál akkor nagyobb teljesítményű gépet kell választanunk. A tervezéskor az optimális szívóteljesítmény elérése érdekében a következőkre kell ügyelni: - a szívónyílásoknál a vákuum nem lehet 8 kpa-nál kisebb. - A csőrendszert a lehető legrövidebb nyomvonalon kell vezetni - Minél kevesebb idomot kell betervezni - A későbbi lehetséges bővítéseket figyelembe kell venni. Az alábbi táblázatban összefoglaltuk a rendszer elemeinek hozzávetőleges veszteségeit NA 50 (2 ) antisztatikus csővezeték NA ív idom NA 50 Szívónyílás NA ív idom NA 50 Y- elágazás 30 Pa méterenként 90 Pa/db 90 Pa/db 45 Pa/db 45 Pa/db 8-10 méteres szívó tömlő 2000 Pa Méretezési példa 2. táblázat nyomásveszteségek A méretezésnél egy olyan házat vettünk alapul ahol 25 m cső hálózat van, a rendszer méretezendő ága 20 könyököt és 3 elágazást tartalmaz. A rendszerben 3 szívónyílás van kiépítve egyszerre pedig egy szívónyílás lehet működtetni. Ez alapján a következő nyomásveszteség számolható: A szívóvezeték hossza 25 m * 30 Pa = 750 Pa Idomok 90 ív idom 6 * 90 Pa = 540 Pa 45 ív idom 14 * 45 Pa = 630 Pa 45-os elágazás 3 * 45 Pa = 135 Pa Szívónyílás 1 * 90 Pa = 90 Pa Szívótömlő 1 * 2000 Pa = 2000 Pa Összes nyomásveszteség = 4145 Pa Maximális vákuum egy HAYDEN SUPERVAC 2400 készülék csonkjánál mínusz az összes nyomásveszteség a szívócsonknál marad Pa Pa Pa (17,4 kpa) Tehát a rendszer működéséhez szükséges 8-12 kpa a szívónyílásnál megvan. megjegyzés: 1 mmvo=9,81 Pa; 1000 Pa=1 kpa IV. A rendszer kiépítése a., A központi egység elhelyezésére és telepítésére vonatkozó feltételek:

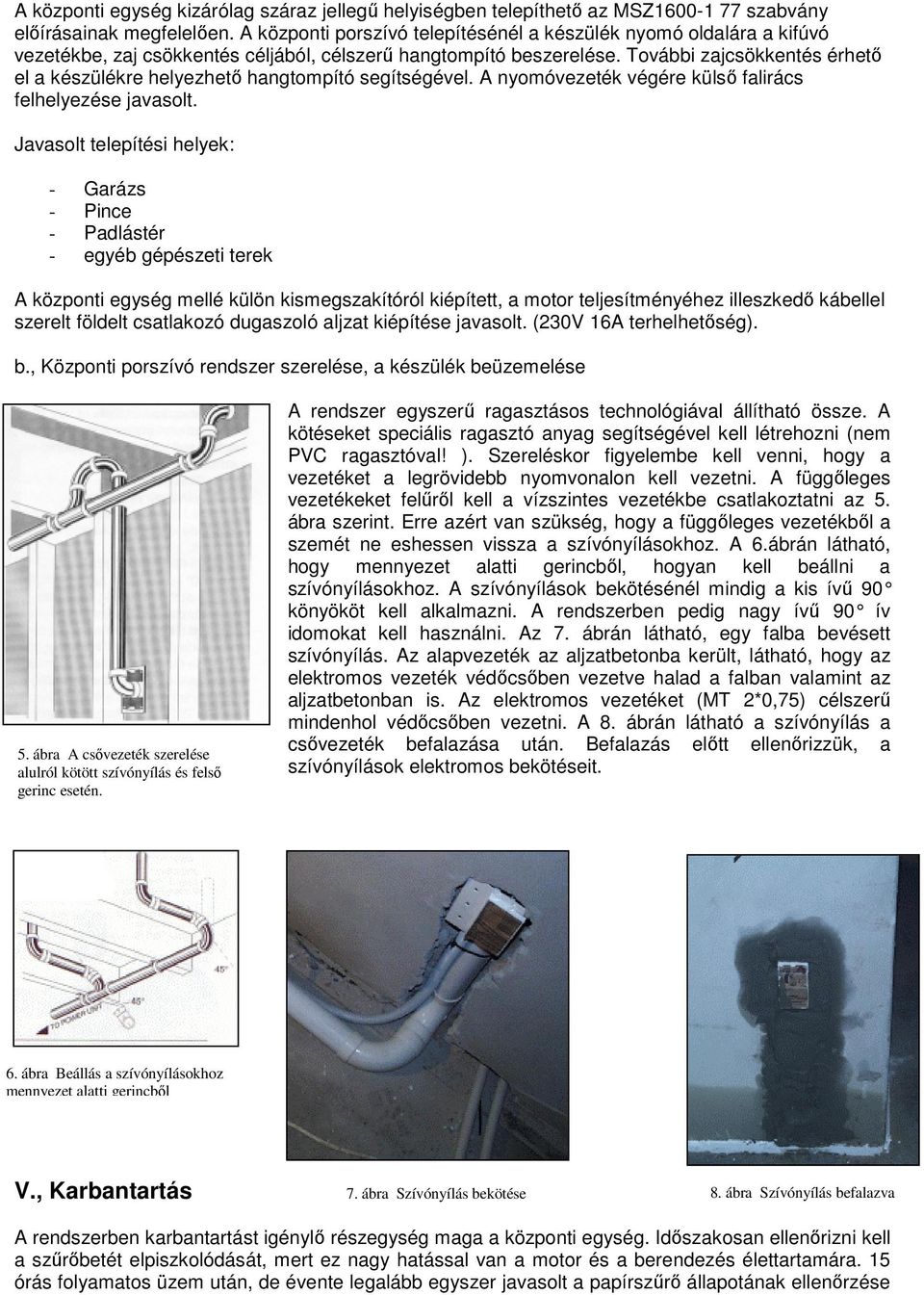

6 A központi egység kizárólag száraz jellegű helyiségben telepíthető az MSZ szabvány előírásainak megfelelően. A központi porszívó telepítésénél a készülék nyomó oldalára a kifúvó vezetékbe, zaj csökkentés céljából, célszerű hangtompító beszerelése. További zajcsökkentés érhető el a készülékre helyezhető hangtompító segítségével. A nyomóvezeték végére külső falirács felhelyezése javasolt. Javasolt telepítési helyek: - Garázs - Pince - Padlástér - egyéb gépészeti terek A központi egység mellé külön kismegszakítóról kiépített, a motor teljesítményéhez illeszkedő kábellel szerelt földelt csatlakozó dugaszoló aljzat kiépítése javasolt. (230V 16A terhelhetőség). b., Központi porszívó rendszer szerelése, a készülék beüzemelése 5. ábra A csővezeték szerelése alulról kötött szívónyílás és felső gerinc esetén. A rendszer egyszerű ragasztásos technológiával állítható össze. A kötéseket speciális ragasztó anyag segítségével kell létrehozni (nem PVC ragasztóval! ). Szereléskor figyelembe kell venni, hogy a vezetéket a legrövidebb nyomvonalon kell vezetni. A függőleges vezetékeket felűről kell a vízszintes vezetékbe csatlakoztatni az 5. ábra szerint. Erre azért van szükség, hogy a függőleges vezetékből a szemét ne eshessen vissza a szívónyílásokhoz. A 6.ábrán látható, hogy mennyezet alatti gerincből, hogyan kell beállni a szívónyílásokhoz. A szívónyílások bekötésénél mindig a kis ívű 90 könyököt kell alkalmazni. A rendszerben pedig nagy ívű 90 ív idomokat kell használni. Az 7. ábrán látható, egy falba bevésett szívónyílás. Az alapvezeték az aljzatbetonba került, látható, hogy az elektromos vezeték védőcsőben vezetve halad a falban valamint az aljzatbetonban is. Az elektromos vezetéket (MT 2*0,75) célszerű mindenhol védőcsőben vezetni. A 8. ábrán látható a szívónyílás a csővezeték befalazása után. Befalazás előtt ellenőrizzük, a szívónyílások elektromos bekötéseit. 45 ív 45 ív 6. ábra Beállás a szívónyílásokhoz mennyezet alatti gerincből 4. ábra Beállás a szívónyílásokhoz mennyezet alatti gerincből V., Karbantartás 7. ábra Szívónyílás bekötése 8. ábra Szívónyílás befalazva A rendszerben karbantartást igénylő részegység maga a központi egység. Időszakosan ellenőrizni kell a betét elpiszkolódását, mert ez nagy hatással van a motor és a berendezés élettartamára. 15 órás folyamatos üzem után, de évente legalább egyszer javasolt a papír állapotának ellenőrzése

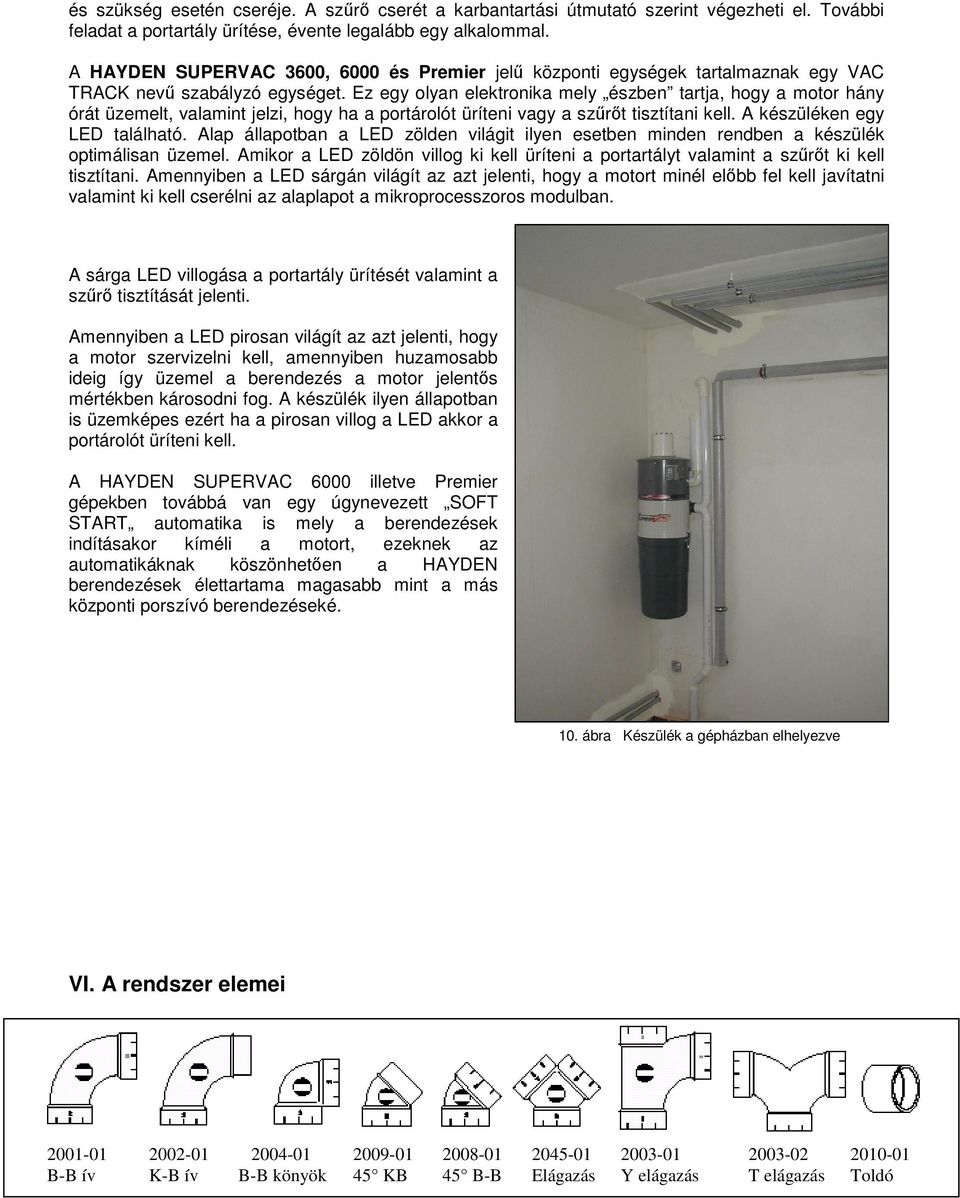

7 és szükség esetén cseréje. A cserét a karbantartási útmutató szerint végezheti el. További feladat a portartály ürítése, évente legalább egy alkalommal. A HAYDEN SUPERVAC 3600, 6000 és Premier jelű központi egységek tartalmaznak egy VAC TRACK nevű szabályzó egységet. Ez egy olyan elektronika mely észben tartja, hogy a motor hány órát üzemelt, valamint jelzi, hogy ha a portárolót üríteni vagy a t tisztítani kell. A készüléken egy LED található. Alap állapotban a LED zölden világit ilyen esetben minden rendben a készülék optimálisan üzemel. Amikor a LED zöldön villog ki kell üríteni a portartályt valamint a t ki kell tisztítani. Amennyiben a LED sárgán világít az azt jelenti, hogy a motort minél előbb fel kell javítatni valamint ki kell cserélni az alaplapot a mikroprocesszoros modulban. A sárga LED villogása a portartály ürítését valamint a tisztítását jelenti. Amennyiben a LED pirosan világít az azt jelenti, hogy a motor szervizelni kell, amennyiben huzamosabb ideig így üzemel a berendezés a motor jelentős mértékben károsodni fog. A készülék ilyen állapotban is üzemképes ezért ha a pirosan villog a LED akkor a portárolót üríteni kell. A HAYDEN SUPERVAC 6000 illetve Premier gépekben továbbá van egy úgynevezett SOFT START automatika is mely a berendezések indításakor kíméli a motort, ezeknek az automatikáknak köszönhetően a HAYDEN berendezések élettartama magasabb mint a más központi porszívó berendezéseké. 10. ábra Készülék a gépházban elhelyezve VI. A rendszer elemei B-B ív K-B ív B-B könyök 45 KB 45 B-B Elágazás Y elágazás T elágazás Toldó

8 Szívónyílás Ragasztó ALAP TISZTÍTÓ készlet - 8,5 m-es gégecső kapcsolófejjel - Falra szerelhető gégecső tartó - 2 db krómozott hosszabbító cső - 3 db tisztítófej - 1 db sarokszívó TL 2000 turbó kefés tisztító fej A levegővel hajtott turbina hajtja a speciális műszálas spirált, amely a kárpitot, szőnyeget teljes szálmélységig nagy hatásfokkal tisztítja meg a portól és egyéb szennyeződésektől. Alacsony méretei miatt könnyen elvégezhető a tisztítás a bútorok alatt is. A turbókefét körülvevő házban kialakított csatornán keresztül áramoltatott levegő még tovább fokozza a tisztítás hatásfokát.
