1 Használati útmutató a G12 napkollektoros vízmelegítőhöz Használat előtt kérjük olvassa el részletesen és figyelmesen Oldal 1-9

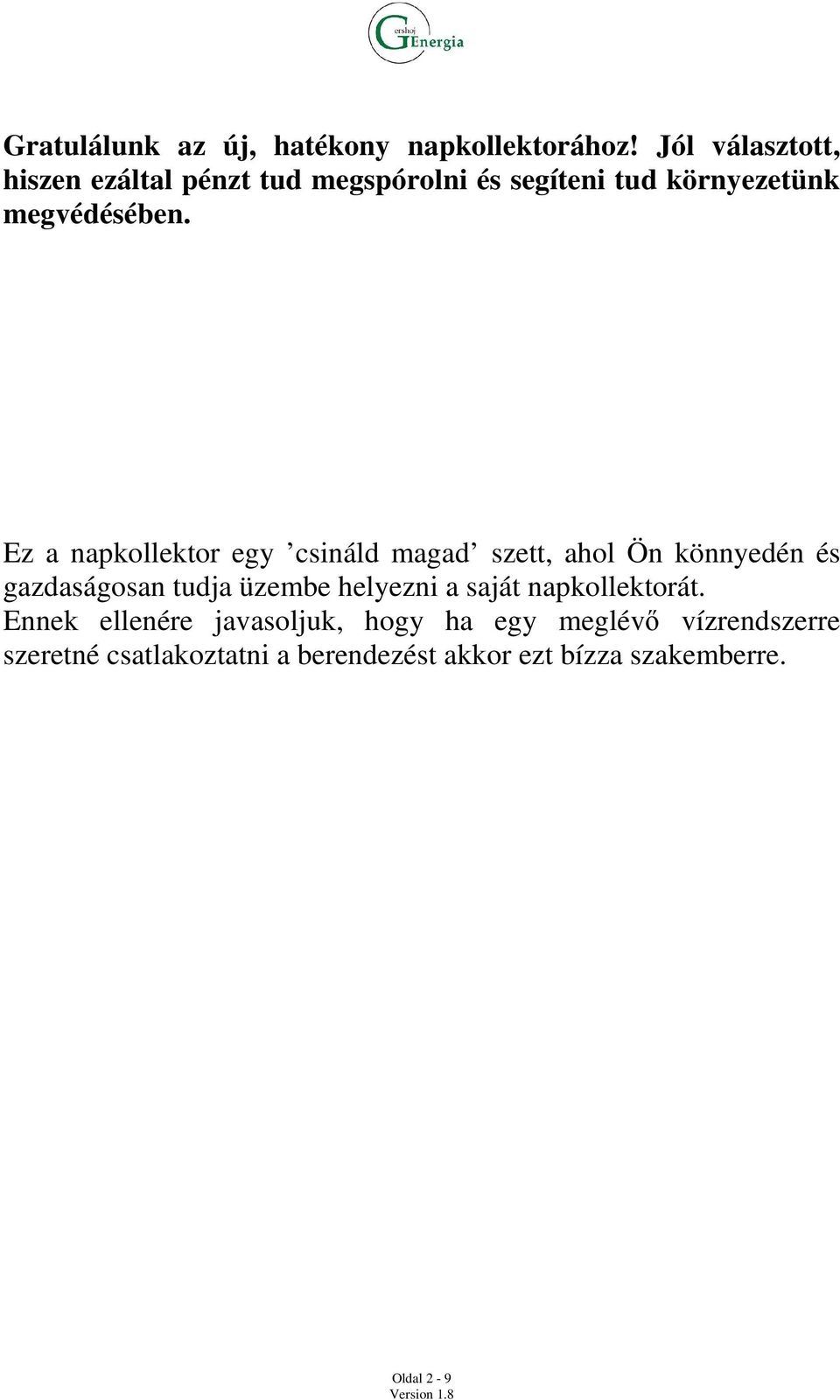

2 Gratulálunk az új, hatékony napkollektorához! Jól választott, hiszen ezáltal pénzt tud megspórolni és segíteni tud környezetünk megvédésében. Ez a napkollektor egy csináld magad szett, ahol Ön könnyedén és gazdaságosan tudja üzembe helyezni a saját napkollektorát. Ennek ellenére javasoljuk, hogy ha egy meglévő vízrendszerre szeretné csatlakoztatni a berendezést akkor ezt bízza szakemberre. Oldal 2-9

3 A termék felépítése 1. Hőszigetelésű víztartály belső réteggel 9. Fő nyújtórúd 2. Modellszám 10. Középső nyújtórúd 3. Szellőző 11. Hátsó nyújtórúd 4. Hőszigetelő réteg 12. Hátsó láb 5. Víztartály külső rétege 13. Első láb 6. Víztartály belső rétege 14. Peremvég 7. Víztartály foglalata 15. Hátsó hajlított láb 8. Első hajlított láb 16. Első nyújtórúd 3 3 Oldal 3-9

4 Belső réteg 2. 1,5 mm acél lemez 3. Szellőzés 4. Ki és bemeneti nyílás 5. Túlfolyást szabályozó cső 5 4 Keret 1. Első nyújtórúd 2. Első hajlított rúd 3. Peremvég 4. Első láb 5. Hátsó láb 6. Hátsó hajlított láb 7. Fő nyújtórúd Oldal 4-9

5 Üzembe helyezési útmutató 1. A napkollektort a napsugárzás irányába kell elhelyezni, és ne legyen elrejtve sem körben, sem felülről a naptól. Erősen rögzítettnek kell lennie, hogy védve legyen erős szél okozta károktól. 2. Először a fém keretet kell összeszerelni, majd ezután a tartályt a keretre erősíteni. Összeállítás után a váz fő elemei tartják a víztartályt és a vákumcsöves melegítő kollektorokat. 3. A vákumcső összeszerelésekor helyezzen először valamilyen kenőanyagot - akár mosószert a csövek szájához, majd helyezze fel a szennyeződés-gátló gyűrűt. Helyezze be (felcsavarással) lassan a csövek nyitott végét a víztartályon lévő lyukakba. Húzza vissza egy kicsit a csövet, és helyezze a lyukak peremvégébe. Kérem óvatosan bánjon az üvegcsövekkel, mert törékenyek. Szereljen be először 2 csövet a tartály végén lévő lyukakba. Állítsa be a tartályt (óvatosan elforgatva a kereten) úgy, hogy megfelelő dőlésszöget biztosítson ahhoz, hogy a csövek pontosan illeszkedjenek a peremvégbe. Csavarokkal rögzítse a tartályt a kerethez, majd illessze be a többi csövet is. 4. A víztartályon van elhelyezve a be- és kimenő vízcsőnyílás, a víztúlfolyást-szabályozó cső valamint a szellőző nyílás. A víztúlfolyást szabályozó cső és a szellőző nyílás kapcsolódása különösen fontos, hogy a víztartály ne kerüljön túlnyomás alá. 5. A vízcsövek akár a tartályhoz akár a szelephez történő csatlakoztatásakor mindig gondoskodjon megfelelő tömítésről (pl. teflonszalag). Figyelem! Ügyeljen arra, hogy a napkollektor üzembehelyezésekor és működésekor a gyerekeket távoltartsa. A víz nagyon forró lehet és az üvegcsövek eltörhetnek. Figyelem! A napkollektornak nyitott rendszerként kell működnie. A tartály tetején lévő szellőző nyílást sohasem szabad elzárni. A tartály maga nem szabad, hogy nyomás vagy vákum alatt álljon. Amennyiben tárolnia kell az üvegcsöveket, helyezze azokat biztonságos helyre azok repedésének vagy törésének elkerülése érdekében. Győződjön meg arról, hogy gyermekektől védett helyre kerüljenek. Ha kérdése merülne fel az üzembehelyezés során forduljon a termék értékesítőjéhez, illetve a weboldalon mindig friss információt talál a termékről. Egynél több nap kollektoros vízmelegítő üzembe helyezése 1. Párhuzamos kapcsolás a magasabb melegvízmennyiség fogyasztás kielégítésére alkalmas. 2. Soros kapcsolás a kevesebb vízfogyasztást igénylő használó kielégítésére alkalmas. 3. A párhuzamos és soros kapcsolás összekötése igény szerint kialakítható. FONTOS! Ha több napkollektort kíván beszerelni, akkor ügyeljen arra, hogy a berendezések egymás mellett egy szintben helyezkedjenek el. Ha egymás fölé vagy nem egy szintben helyezik el, az víz visszaáramlást okozhat a tartályok között. Oldal 5-9

6 Szelep Ez a vízszabályozó szelep 4 szabadalommal rendelkezik és a gazdasági haszna tízszeresére növekedett összehasonlítva más ugyanolyan vagy hasonló termékekhez. A szelep felülete ABC króm kezelt, átitatva Németországból importált poliuretánnal. A hőszigetelt réteg sűrű és képes a meleget hosszú ideig megtartani. A szelep teste egy amerikai PA 66 típusú nejlon nanometer, így nem fog vízkövesedni vagy szétrepedni. A víz befolyó nyílása rozsdamentes acél filter, védelmet nyújt a szennyeződések ellen. A szilikon zselés lemez német vegyes csiszolt gumiból készült. A rugalmassága és időtállósága jó. A rugó koreai rozsdamentes acél rugóból készült. Nyomásterhelése minősített így a karbantartás nem szükséges. A hasznos élettartama nagyon hosszú, több mint 15 év. A napkollektoros vízmelegítőt végigműködteti annak teljes élettartama alatt. A szükséges bemenő víz nyomásnak és 1.0 Mpa ( bar) közöttinek kell lenni és a kijövő víz nyomása lehet Mpa (0.04 bar) ±5%. Fontos! A szelep folyamatosan nyomás alatt kell hogy legyen, különben a szelepből visszafolyik a víz. A csövet a szelep üzembehelyezése előtt meg kell tisztítani. Fölső nyílás Oldal nyílás Oldal 6-9

7 Főbb adatok Típus Egy csöves szelep Automatikus vízáramlás, Funkció automatikus szabályozás, ha a vízszint a maximumot eléri Tartályba engedett víz mennyisége 3l /perc Tartályból kijövő víz mennyisége 15l / perc Szelep hőállósága -50ºC - 130ºC Bejövő víz nyomása Mpa ( bar) Min. és max. vízszint amikor az automatikus 5 cm - 60 cm, szelep ki van kapcsolva a szelep fölött Kimenő víznyomás MPa 5% (0.04 bar) Gyárilag beállított szelep által meghatározott vízszint 35 cm A szelepet helyezze a napkollektoros vízmelegítő bemenő víznyíláshoz. A fenti képen éppen a tartály alatt van. Ha a szelepet a hosszabb oldalára fekteti akkor az oldal nyílás -hoz kell a hidegvíz csövet csatlakoztatni, a fölső nyílás -t pedig a tartályhoz. Lásd az előző oldalon a képet. A szelep gyári beállítása 35 cm-es vízszintet tart a tartályban (ez kb. 6 teljes fordulatot jelent a zéró pozíciótól számítva. Zéró pozíció - amikor a szabályozó teljesen a - irányba van eltekerve). A szabályozó csavarásával lehet a megfelelő vízszintet elérni a következőképpen: A beszerelés után tekerjük le a +/- jelzésnél lévő kupakot. A szelep belsejében található a szabályozó csavar (fehér). Ezt kell egy csavarhúzó segítségével tekerni a megfelelő vízszint eléréséig. Forgassuk el a szabályozót körülbelül 1,5 el többre ( + irányba). Ez a beállítás épp elég kell hogy legyen ahhoz, hogy a túlfolyón ne áramoljon ki a víz. Fordítsuk vissza ¼ - 1 / 2 fordulatnyit. Vegye figyelembe, hogy a víz lassan töltődik a tartályba. A szabályozó beállítása után várni kell, hogy a víz utántölthessen. Ha túl gyorsan váltogat a beállítások között akkor nem tudja megfelelően ellenőrizni a beállítás helyességét. FONTOS! A szabályozó túlcsavarható! A maximum fordulatok száma a gyári beállítás helyétől számítva 3 teljes fordulat a + irányba. Ha ennél tovább tekeri a szelep meghibásodhat. Ha nem biztos abban, hogy hány fordulatot tett meg a szabályozóval akkor tekerje a - irányba addig amíg csak lehet (zéró pozícióba) és kezdje újra a beállítást. A szelep minőségellenőrzés után kerül kereskedelmi forgalomba, ezért előfordulhat, hogy a termék üzembehelyezésekor minimális vizet talál benne. Amikor a víz elkezd felmelegedni a tartályban, a túlfolyón víz csöpöghet ki ez normális. Működés, karbantartás és figyelmeztető útmutatások 1. Számoljon vízkövesedéssel. Évente egyszer ajánlott a rendszer ecetes átmosása (öntsön 1 l ecetet a szellőzőn át a tartályba, majd hagyja, hogy a rendszeren átfolyjon). Ne használjon mérgező vegyi anyagot! 2. Kezünkkel ellenőrizzük a víz hőmérsékletét mielőtt zuhanyozunk, nehogy megégjünk. 3. Tisztítsuk meg a kollektor vákumcsöveinek felületét, hogy tartani tudja hőgyűjtő hatását. Oldal 7-9

8 4. Rossz idő, erős szél esetén, tartsuk a vízszintet olyan magasan ahogy csak lehetséges, az így megnövekedett súllyal megvédhetjük a napkollektort attól, hogy az erős szél lefújja. 5. Ne használjuk a napkollektort amíg tart a vihar. 6. A villámhárítót a víztartálytól 50 cm-rel magasabbra kell elhelyezni és összekapcsolni vele. 7. Ne töltsünk hideg vizet az üres meleg vákumcsövekbe, mert ez a csövek szétrobbanását okozhatja. Ajánlott a vizet reggel vagy éjszaka folyamán tölteni. 8. A vízmelegítő téli időszakban történő megóvása érdekében a csővezetéket védeni kell a fagyos időjárástól vagy ki kell üríteni azt a fagyást és a repedést/törést elkerülendő. 9. A napkollektort lehetőleg gyermekektől védett helyen működtessük. 10. Fontos! Ezt a használati útmutatót őrizze meg; a későbbiekben szüksége lehet rá. 11. A csövek szállításakor és/vagy üzembehelyezésekor történt törésére nincs garancia. Oldal 8-9

9 Gyakran felmerülő kérdések Probléma Ok Megoldás A víz hideg marad napos időben. A víztartály nem képes elérni a vízáramlás maximum szintjét. A tartály szivárgása 1. A napkollektor valamilyen módon le van árnyékolva vagy a csövek nagyon piszkosak. 2. Vízszivárgás a csöveknél, így a hideg víz folyamatosan áramlik be. 1. A csapvíz nyomása nem elég magas. 2. A csővezeték szivárgása 3. A tartály szivárgása. 1. A zárógyűrű sérülése vagy nem pontosan lett pozicionálva az összeillesztéskor. 2. A tartály belső rétegének szétrepedése. 1. Távolítsuk el az árnyékot a napkollektor fölött vagy helyezzük el máshova vagy tisztítsuk meg a csöveket. 2. Győződjön meg arról, hogy a csövek jól vannak beállítva. 1. Kösse össze egy kis vízpumpával. 2. Cserélje ki a vízcsövet. 3. Találjon megoldást a tartály szivárgására. 1. Cserélje ki a zárógyűrűt, vagy pozicionálja újra. 2. Cserélje ki a tartályt. A túlfolyó szivárog 1. Nem megfelelően tömítette 1. Csavarja ki a túlfolyót és használjon megfelelő tömítést. Oldal 9-9
