OKJ Közlekedésautomatikai műszerész Tananyag és heti óraszámok (elmélet + elméletigényes gyakorlat + gyakorlat)

Átírás

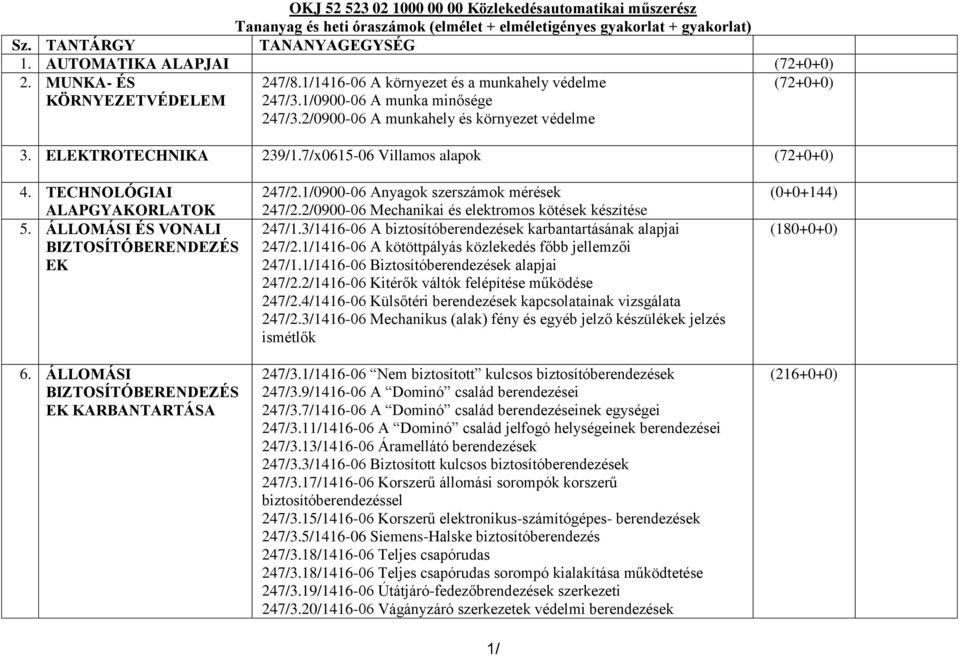

1 OKJ Közlekedésautomatikai műszerész Tananyag és heti óraszámok (elmélet + elméletigényes gyakorlat + gyakorlat) Sz. TANTÁRGY TANANYAGEGYSÉG 1. AUTOMATIKA ALAPJAI (72+0+0) 2. MUNKA- ÉS KÖRNYEZETVÉDELEM 247/8.1/ A környezet és a munkahely védelme 247/3.1/ A munka minősége 247/3.2/ A munkahely és környezet védelme (72+0+0) 3. ELEKTROTECHNIKA 239/1.7/x Villamos alapok (72+0+0) 4. TECHNOLÓGIAI ALAPGYAKORLATOK 5. ÁLLOMÁSI ÉS VONALI BIZTOSÍTÓBERENDEZÉS EK 6. ÁLLOMÁSI BIZTOSÍTÓBERENDEZÉS EK KARBANTARTÁSA 247/2.1/ Anyagok szerszámok mérések 247/2.2/ Mechanikai és elektromos kötések készítése 247/1.3/ A biztosítóberendezések karbantartásának alapjai 247/2.1/ A kötöttpályás közlekedés főbb jellemzői 247/1.1/ Biztosítóberendezések alapjai 247/2.2/ Kitérők váltók felépítése működése 247/2.4/ Külsőtéri berendezések kapcsolatainak vizsgálata 247/2.3/ Mechanikus (alak) fény és egyéb jelző készülékek jelzés ismétlők 247/3.1/ Nem biztosított kulcsos biztosítóberendezések 247/3.9/ A Dominó család berendezései 247/3.7/ A Dominó család berendezéseinek egységei 247/3.11/ A Dominó család jelfogó helységeinek berendezései 247/3.13/ Áramellátó berendezések 247/3.3/ Biztosított kulcsos biztosítóberendezések 247/3.17/ Korszerű állomási sorompók korszerű biztosítóberendezéssel 247/3.15/ Korszerű elektronikus-számítógépes- berendezések 247/3.5/ Siemens-Halske biztosítóberendezés 247/3.18/ Teljes csapórudas 247/3.18/ Teljes csapórudas sorompó kialakítása működtetése 247/3.19/ Útátjáró-fedezőbrendezések szerkezeti 247/3.20/ Vágányzáró szerkezetek védelmi berendezések 1/ ( ) ( ) ( )

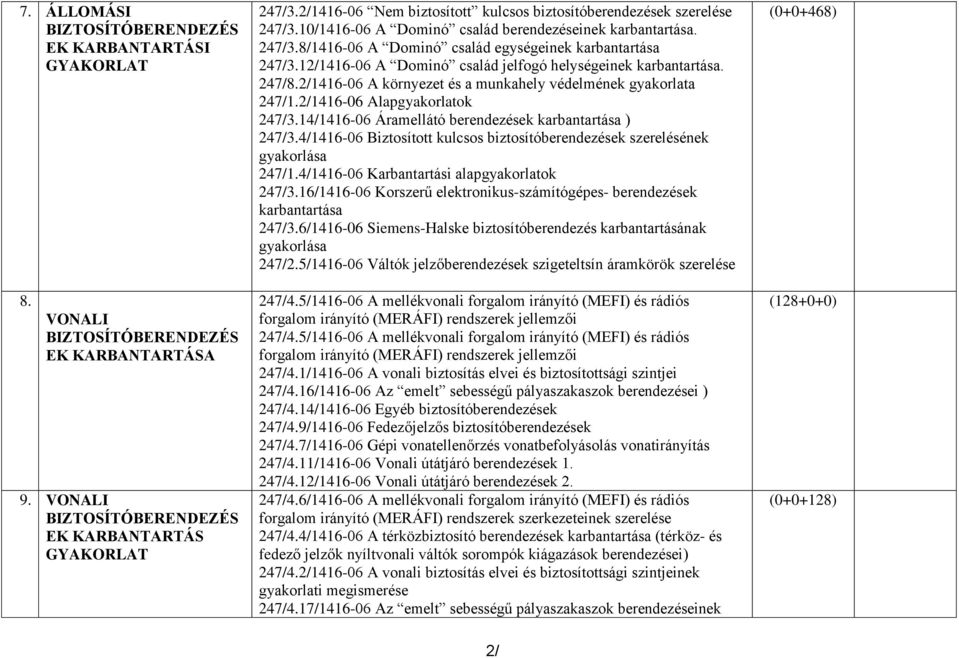

2 7. ÁLLOMÁSI BIZTOSÍTÓBERENDEZÉS EK KARBANTARTÁSI GYAKORLAT 8. VONALI BIZTOSÍTÓBERENDEZÉS EK KARBANTARTÁSA 9. VONALI BIZTOSÍTÓBERENDEZÉS EK KARBANTARTÁS GYAKORLAT 247/3.2/ Nem biztosított kulcsos biztosítóberendezések szerelése 247/3.10/ A Dominó család berendezéseinek karbantartása. 247/3.8/ A Dominó család egységeinek karbantartása 247/3.12/ A Dominó család jelfogó helységeinek karbantartása. 247/8.2/ A környezet és a munkahely védelmének gyakorlata 247/1.2/ Alapgyakorlatok 247/3.14/ Áramellátó berendezések karbantartása ) 247/3.4/ Biztosított kulcsos biztosítóberendezések szerelésének gyakorlása 247/1.4/ Karbantartási alapgyakorlatok 247/3.16/ Korszerű elektronikus-számítógépes- berendezések karbantartása 247/3.6/ Siemens-Halske biztosítóberendezés karbantartásának gyakorlása 247/2.5/ Váltók jelzőberendezések szigeteltsín áramkörök szerelése 247/4.5/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek jellemzői 247/4.5/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek jellemzői 247/4.1/ A vonali biztosítás elvei és biztosítottsági szintjei 247/4.16/ Az emelt sebességű pályaszakaszok berendezései ) 247/4.14/ Egyéb biztosítóberendezések 247/4.9/ Fedezőjelzős biztosítóberendezések 247/4.7/ Gépi vonatellenőrzés vonatbefolyásolás vonatirányítás 247/4.11/ Vonali útátjáró berendezések /4.12/ Vonali útátjáró berendezések /4.6/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek szerkezeteinek szerelése 247/4.4/ A térközbiztosító berendezések karbantartása (térköz- és fedező jelzők nyíltvonali váltók sorompók kiágazások berendezései) 247/4.2/ A vonali biztosítás elvei és biztosítottsági szintjeinek gyakorlati megismerése 247/4.17/ Az emelt sebességű pályaszakaszok berendezéseinek ( ) ( ) ( ) 2/

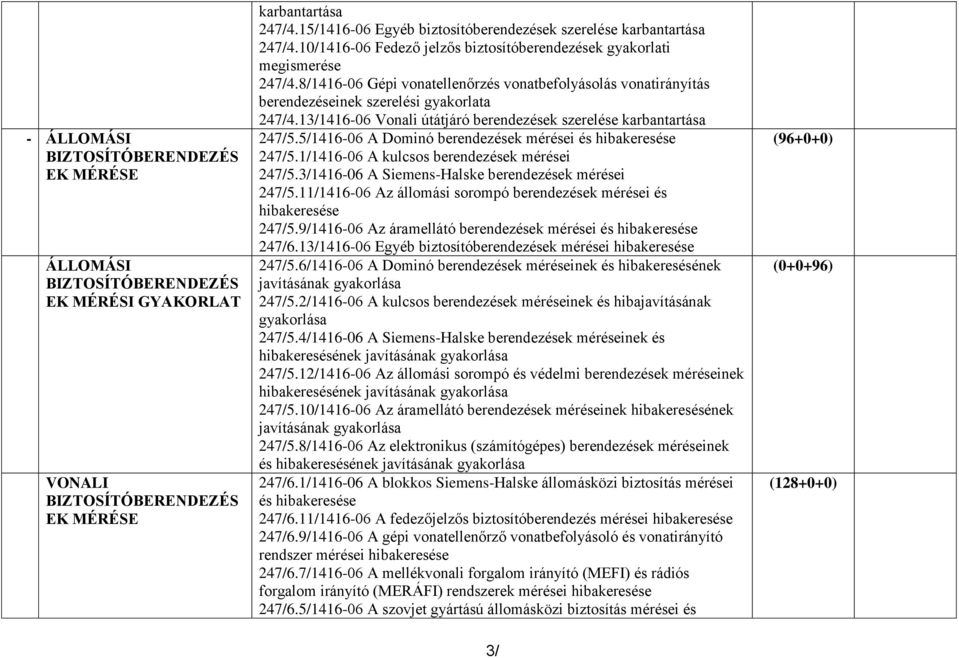

3 - ÁLLOMÁSI BIZTOSÍTÓBERENDEZÉS EK MÉRÉSE ÁLLOMÁSI BIZTOSÍTÓBERENDEZÉS EK MÉRÉSI GYAKORLAT VONALI BIZTOSÍTÓBERENDEZÉS EK MÉRÉSE karbantartása 247/4.15/ Egyéb biztosítóberendezések szerelése karbantartása 247/4.10/ Fedező jelzős biztosítóberendezések gyakorlati megismerése 247/4.8/ Gépi vonatellenőrzés vonatbefolyásolás vonatirányítás berendezéseinek szerelési gyakorlata 247/4.13/ Vonali útátjáró berendezések szerelése karbantartása 247/5.5/ A Dominó berendezések mérései és hibakeresése 247/5.1/ A kulcsos berendezések mérései 247/5.3/ A Siemens-Halske berendezések mérései 247/5.11/ Az állomási sorompó berendezések mérései és hibakeresése 247/5.9/ Az áramellátó berendezések mérései és hibakeresése 247/6.13/ Egyéb biztosítóberendezések mérései hibakeresése 247/5.6/ A Dominó berendezések méréseinek és hibakeresésének javításának gyakorlása 247/5.2/ A kulcsos berendezések méréseinek és hibajavításának gyakorlása 247/5.4/ A Siemens-Halske berendezések méréseinek és hibakeresésének javításának gyakorlása 247/5.12/ Az állomási sorompó és védelmi berendezések méréseinek hibakeresésének javításának gyakorlása 247/5.10/ Az áramellátó berendezések méréseinek hibakeresésének javításának gyakorlása 247/5.8/ Az elektronikus (számítógépes) berendezések méréseinek és hibakeresésének javításának gyakorlása 247/6.1/ A blokkos Siemens-Halske állomásközi biztosítás mérései és hibakeresése 247/6.11/ A fedezőjelzős biztosítóberendezés mérései hibakeresése 247/6.9/ A gépi vonatellenőrző vonatbefolyásoló és vonatirányító rendszer mérései hibakeresése 247/6.7/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek mérései hibakeresése 247/6.5/ A szovjet gyártású állomásközi biztosítás mérései és (96+0+0) (0+0+96) ( ) 3/

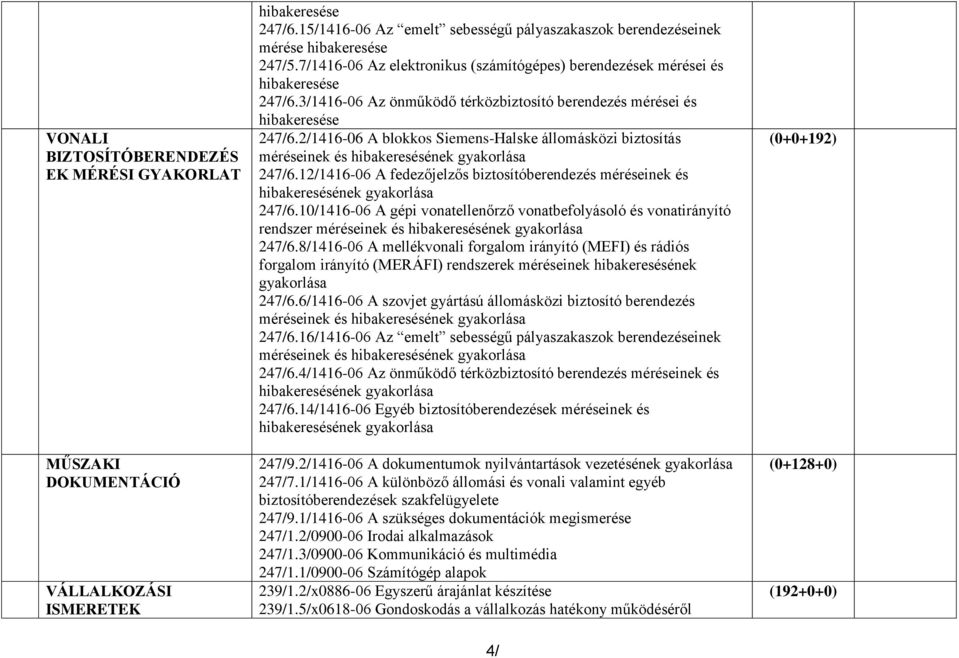

4 VONALI BIZTOSÍTÓBERENDEZÉS EK MÉRÉSI GYAKORLAT MŰSZAKI DOKUMENTÁCIÓ VÁLLALKOZÁSI ISMERETEK hibakeresése 247/6.15/ Az emelt sebességű pályaszakaszok berendezéseinek mérése hibakeresése 247/5.7/ Az elektronikus (számítógépes) berendezések mérései és hibakeresése 247/6.3/ Az önműködő térközbiztosító berendezés mérései és hibakeresése 247/6.2/ A blokkos Siemens-Halske állomásközi biztosítás méréseinek és hibakeresésének gyakorlása 247/6.12/ A fedezőjelzős biztosítóberendezés méréseinek és hibakeresésének gyakorlása 247/6.10/ A gépi vonatellenőrző vonatbefolyásoló és vonatirányító rendszer méréseinek és hibakeresésének gyakorlása 247/6.8/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek méréseinek hibakeresésének gyakorlása 247/6.6/ A szovjet gyártású állomásközi biztosító berendezés méréseinek és hibakeresésének gyakorlása 247/6.16/ Az emelt sebességű pályaszakaszok berendezéseinek méréseinek és hibakeresésének gyakorlása 247/6.4/ Az önműködő térközbiztosító berendezés méréseinek és hibakeresésének gyakorlása 247/6.14/ Egyéb biztosítóberendezések méréseinek és hibakeresésének gyakorlása 247/9.2/ A dokumentumok nyilvántartások vezetésének gyakorlása 247/7.1/ A különböző állomási és vonali valamint egyéb biztosítóberendezések szakfelügyelete 247/9.1/ A szükséges dokumentációk megismerése 247/1.2/ Irodai alkalmazások 247/1.3/ Kommunikáció és multimédia 247/1.1/ Számítógép alapok 239/1.2/x Egyszerű árajánlat készítése 239/1.5/x Gondoskodás a vállalkozás hatékony működéséről ( ) ( ) ( ) 4/

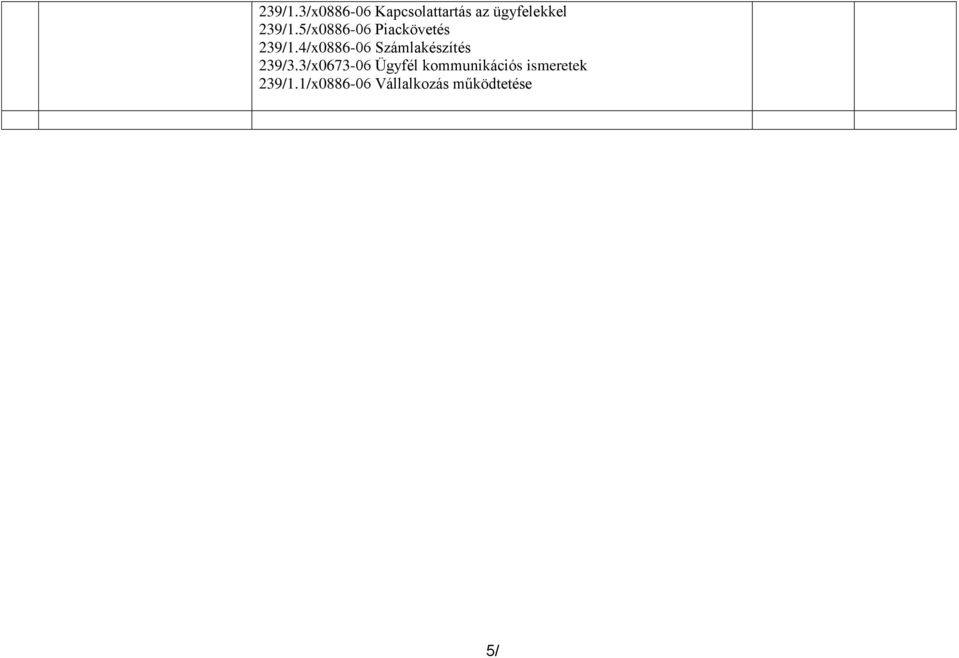

5 239/1.3/x Kapcsolattartás az ügyfelekkel 239/1.5/x Piackövetés 239/1.4/x Számlakészítés 239/3.3/x Ügyfél kommunikációs ismeretek 239/1.1/x Vállalkozás működtetése 5/

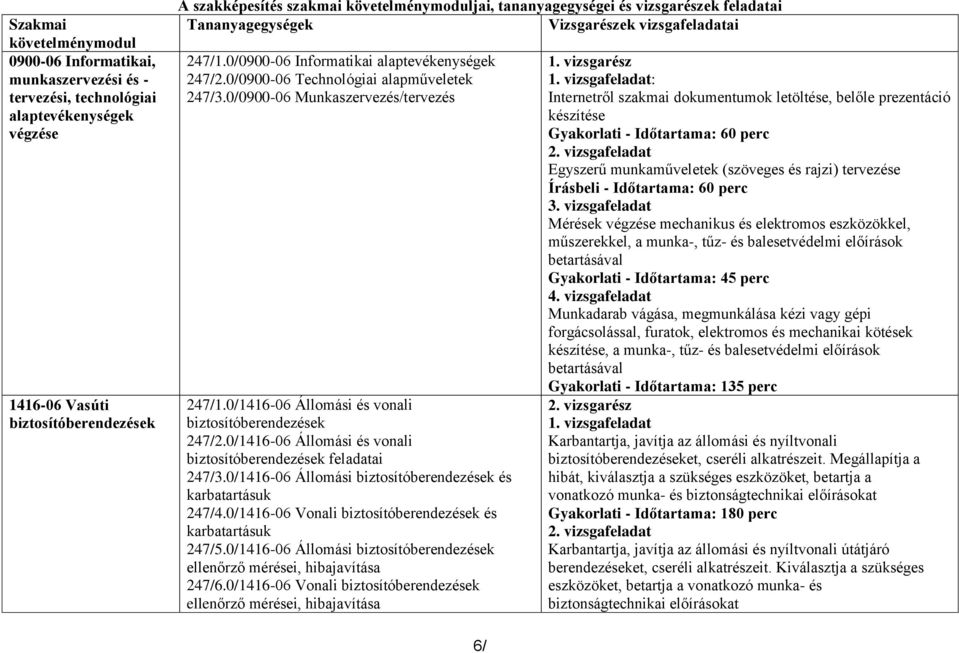

6 Szakmai követelménymodul Informatikai, munkaszervezési és - tervezési, technológiai alaptevékenységek végzése Vasúti biztosítóberendezések A szakképesítés szakmai követelménymoduljai, tananyagegységei és vizsgarészek feladatai Tananyagegységek Vizsgarészek vizsgafeladatai 247/1.0/ Informatikai alaptevékenységek 247/2.0/ Technológiai alapműveletek 247/3.0/ Munkaszervezés/tervezés 247/1.0/ Állomási és vonali biztosítóberendezések 247/2.0/ Állomási és vonali biztosítóberendezések feladatai 247/3.0/ Állomási biztosítóberendezések és karbatartásuk 247/4.0/ Vonali biztosítóberendezések és karbatartásuk 247/5.0/ Állomási biztosítóberendezések ellenőrző mérései, hibajavítása 247/6.0/ Vonali biztosítóberendezések ellenőrző mérései, hibajavítása 1. vizsgarész 1. vizsgafeladat: Internetről szakmai dokumentumok letöltése, belőle prezentáció készítése Gyakorlati - Időtartama: 60 perc 2. vizsgafeladat Egyszerű munkaműveletek (szöveges és rajzi) tervezése Írásbeli - Időtartama: 60 perc 3. vizsgafeladat Mérések végzése mechanikus és elektromos eszközökkel, műszerekkel, a munka-, tűz- és balesetvédelmi előírások betartásával Gyakorlati - Időtartama: 45 perc 4. vizsgafeladat Munkadarab vágása, megmunkálása kézi vagy gépi forgácsolással, furatok, elektromos és mechanikai kötések készítése, a munka-, tűz- és balesetvédelmi előírások betartásával Gyakorlati - Időtartama: 135 perc 2. vizsgarész 1. vizsgafeladat Karbantartja, javítja az állomási és nyíltvonali biztosítóberendezéseket, cseréli alkatrészeit. Megállapítja a hibát, kiválasztja a szükséges eszközöket, betartja a vonatkozó munka- és biztonságtechnikai előírásokat Gyakorlati - Időtartama: 180 perc 2. vizsgafeladat Karbantartja, javítja az állomási és nyíltvonali útátjáró berendezéseket, cseréli alkatrészeit. Kiválasztja a szükséges eszközöket, betartja a vonatkozó munka- és biztonságtechnikai előírásokat 6/

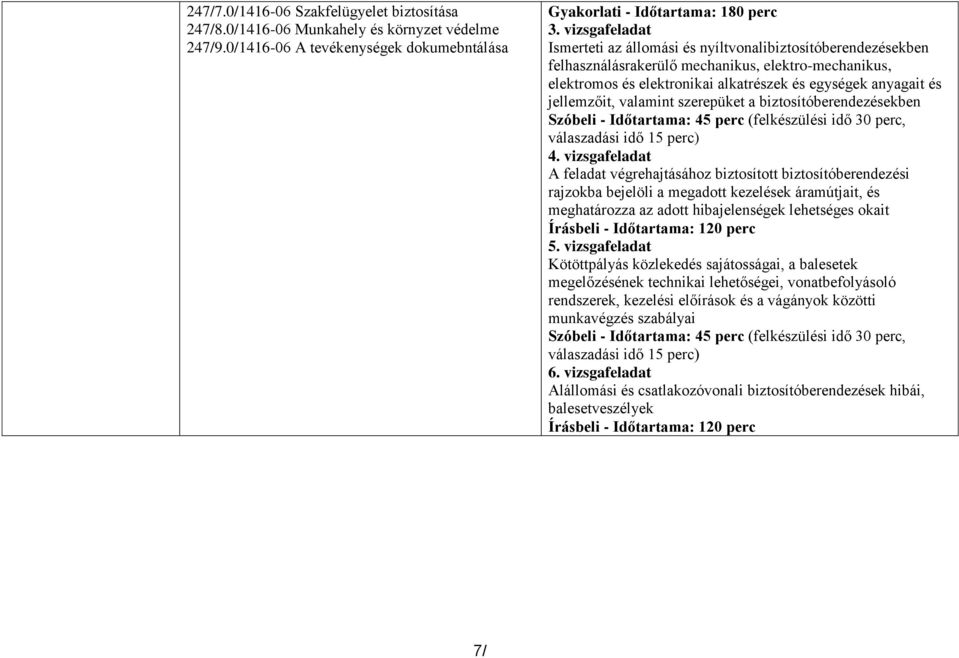

7 247/7.0/ Szakfelügyelet biztosítása 247/8.0/ Munkahely és környzet védelme 247/9.0/ A tevékenységek dokumebntálása Gyakorlati - Időtartama: 180 perc 3. vizsgafeladat Ismerteti az állomási és nyíltvonalibiztosítóberendezésekben felhasználásrakerülő mechanikus, elektro-mechanikus, elektromos és elektronikai alkatrészek és egységek anyagait és jellemzőit, valamint szerepüket a biztosítóberendezésekben Szóbeli - Időtartama: 45 perc (felkészülési idő 30 perc, válaszadási idő 15 perc) 4. vizsgafeladat A feladat végrehajtásához biztosított biztosítóberendezési rajzokba bejelöli a megadott kezelések áramútjait, és meghatározza az adott hibajelenségek lehetséges okait Írásbeli - Időtartama: 120 perc 5. vizsgafeladat Kötöttpályás közlekedés sajátosságai, a balesetek megelőzésének technikai lehetőségei, vonatbefolyásoló rendszerek, kezelési előírások és a vágányok közötti munkavégzés szabályai Szóbeli - Időtartama: 45 perc (felkészülési idő 30 perc, válaszadási idő 15 perc) 6. vizsgafeladat Alállomási és csatlakozóvonali biztosítóberendezések hibái, balesetveszélyek Írásbeli - Időtartama: 120 perc 7/

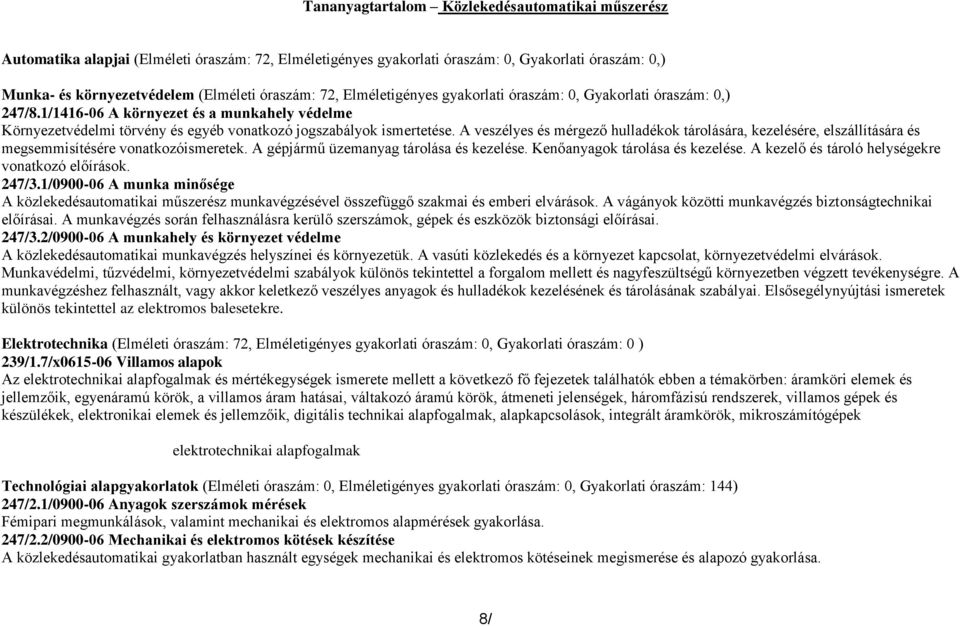

8 Tananyagtartalom Közlekedésautomatikai műszerész Automatika alapjai (Elméleti óraszám: 72, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0,) Munka- és környezetvédelem (Elméleti óraszám: 72, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0,) 247/8.1/ A környezet és a munkahely védelme Környezetvédelmi törvény és egyéb vonatkozó jogszabályok ismertetése. A veszélyes és mérgező hulladékok tárolására, kezelésére, elszállítására és megsemmisítésére vonatkozóismeretek. A gépjármű üzemanyag tárolása és kezelése. Kenőanyagok tárolása és kezelése. A kezelő és tároló helységekre vonatkozó előírások. 247/3.1/ A munka minősége A közlekedésautomatikai műszerész munkavégzésével összefüggő szakmai és emberi elvárások. A vágányok közötti munkavégzés biztonságtechnikai előírásai. A munkavégzés során felhasználásra kerülő szerszámok, gépek és eszközök biztonsági előírásai. 247/3.2/ A munkahely és környezet védelme A közlekedésautomatikai munkavégzés helyszínei és környezetük. A vasúti közlekedés és a környezet kapcsolat, környezetvédelmi elvárások. Munkavédelmi, tűzvédelmi, környezetvédelmi szabályok különös tekintettel a forgalom mellett és nagyfeszültségű környezetben végzett tevékenységre. A munkavégzéshez felhasznált, vagy akkor keletkező veszélyes anyagok és hulladékok kezelésének és tárolásának szabályai. Elsősegélynyújtási ismeretek különös tekintettel az elektromos balesetekre. Elektrotechnika (Elméleti óraszám: 72, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0 ) 239/1.7/x Villamos alapok Az elektrotechnikai alapfogalmak és mértékegységek ismerete mellett a következő fő fejezetek találhatók ebben a témakörben: áramköri elemek és jellemzőik, egyenáramú körök, a villamos áram hatásai, váltakozó áramú körök, átmeneti jelenségek, háromfázisú rendszerek, villamos gépek és készülékek, elektronikai elemek és jellemzőik, digitális technikai alapfogalmak, alapkapcsolások, integrált áramkörök, mikroszámítógépek elektrotechnikai alapfogalmak Technológiai alapgyakorlatok (Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 144) 247/2.1/ Anyagok szerszámok mérések Fémipari megmunkálások, valamint mechanikai és elektromos alapmérések gyakorlása. 247/2.2/ Mechanikai és elektromos kötések készítése A közlekedésautomatikai gyakorlatban használt egységek mechanikai és elektromos kötéseinek megismerése és alapozó gyakorlása. 8/

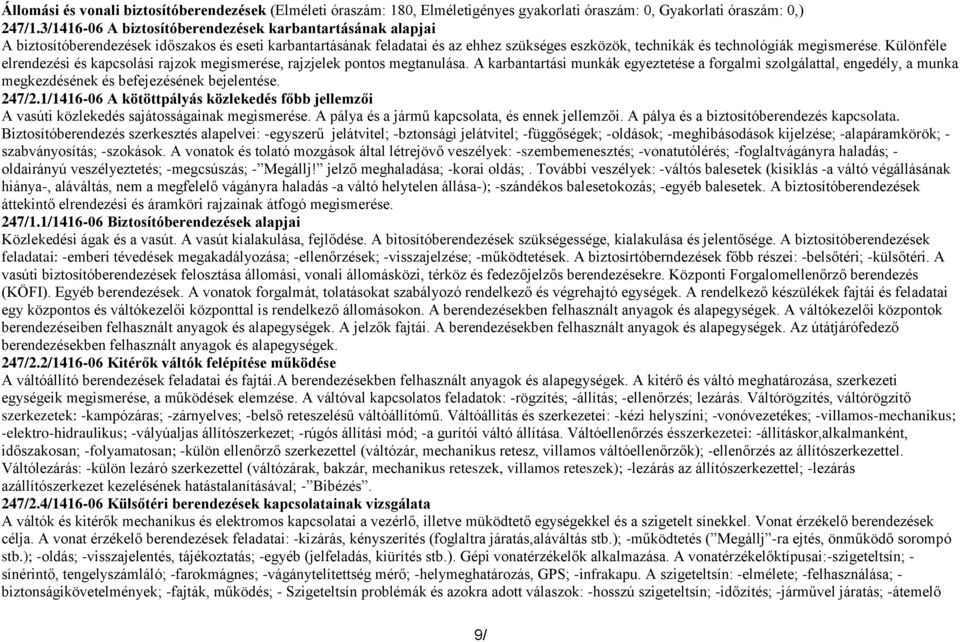

9 Állomási és vonali biztosítóberendezések (Elméleti óraszám: 180, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0,) 247/1.3/ A biztosítóberendezések karbantartásának alapjai A biztosítóberendezések időszakos és eseti karbantartásának feladatai és az ehhez szükséges eszközök, technikák és technológiák megismerése. Különféle elrendezési és kapcsolási rajzok megismerése, rajzjelek pontos megtanulása. A karbantartási munkák egyeztetése a forgalmi szolgálattal, engedély, a munka megkezdésének és befejezésének bejelentése. 247/2.1/ A kötöttpályás közlekedés főbb jellemzői A vasúti közlekedés sajátosságainak megismerése. A pálya és a jármű kapcsolata, és ennek jellemzői. A pálya és a biztosítóberendezés kapcsolata. Biztosítóberendezés szerkesztés alapelvei: -egyszerű jelátvitel; -bztonsági jelátvitel; -függőségek; -oldások; -meghibásodások kijelzése; -alapáramkörök; - szabványosítás; -szokások. A vonatok és tolató mozgások által létrejövő veszélyek: -szembemenesztés; -vonatutólérés; -foglaltvágányra haladás; - oldairányú veszélyeztetés; -megcsúszás; - Megállj! jelző meghaladása; -korai oldás;. További veszélyek: -váltós balesetek (kisiklás -a váltó végállásának hiánya-, aláváltás, nem a megfelelő vágányra haladás -a váltó helytelen állása-); -szándékos balesetokozás; -egyéb balesetek. A biztosítóberendezések áttekintő elrendezési és áramköri rajzainak átfogó megismerése. 247/1.1/ Biztosítóberendezések alapjai Közlekedési ágak és a vasút. A vasút kialakulása, fejlődése. A bitosítóberendezések szükségessége, kialakulása és jelentősége. A biztosítóberendezések feladatai: -emberi tévedések megakadályozása; -ellenőrzések; -visszajelzése; -működtetések. A biztosírtóberndezések főbb részei: -belsőtéri; -külsőtéri. A vasúti biztosítóberendezések felosztása állomási, vonali állomásközi, térköz és fedezőjelzős berendezésekre. Központi Forgalomellenőrző berendezés (KÖFI). Egyéb berendezések. A vonatok forgalmát, tolatásokat szabályozó rendelkező és végrehajtó egységek. A rendelkező készülékek fajtái és feladatai egy központos és váltókezelői központtal is rendelkező állomásokon. A berendezésekben felhasznált anyagok és alapegységek. A váltókezelői központok berendezéseiben felhasznált anyagok és alapegységek. A jelzők fajtái. A berendezésekben felhasznált anyagok és alapegységek. Az útátjárófedező berendezésekben felhasznált anyagok és alapegységek. 247/2.2/ Kitérők váltók felépítése működése A váltóállító berendezések feladatai és fajtái.a berendezésekben felhasznált anyagok és alapegységek. A kitérő és váltó meghatározása, szerkezeti egységeik megismerése, a működések elemzése. A váltóval kapcsolatos feladatok: -rögzítés; -állítás; -ellenőrzés; lezárás. Váltórögzítés, váltórögzítő szerkezetek: -kampózáras; -zárnyelves; -belső reteszelésű váltóállítómű. Váltóállítás és szerkezetei: -kézi helyszíni; -vonóvezetékes; -villamos-mechanikus; -elektro-hidraulikus; -vályúaljas állítószerkezet; -rúgós állítási mód; -a gurítói váltó állítása. Váltóellenőrzés ésszerkezetei: -állításkor,alkalmanként, időszakosan; -folyamatosan; -külön ellenőrző szerkezettel (váltózár, mechanikus retesz, villamos váltóellenőrzők); -ellenőrzés az állítószerkezettel. Váltólezárás: -külön lezáró szerkezettel (váltózárak, bakzár, mechanikus reteszek, villamos reteszek); -lezárás az állítószerkezettel; -lezárás azállítószerkezet kezelésének hatástalanításával; - Bibézés. 247/2.4/ Külsőtéri berendezések kapcsolatainak vizsgálata A váltók és kitérők mechanikus és elektromos kapcsolatai a vezérlő, illetve müködtető egységekkel és a szigetelt sínekkel. Vonat érzékelő berendezések célja. A vonat érzékelő berendezések feladatai: -kizárás, kényszerítés (foglaltra járatás,aláváltás stb.); -működtetés ( Megállj -ra ejtés, önműködő sorompó stb.); -oldás; -visszajelentés, tájékoztatás; -egyéb (jelfeladás, kiürítés stb.). Gépi vonatérzékelők alkalmazása. A vonatérzékelőktípusai:-szigeteltsín; - sínérintő, tengelyszámláló; -farokmágnes; -vágánytelítettség mérő; -helymeghatározás, GPS; -infrakapu. A szigeteltsín: -elmélete; -felhasználása; - biztonságikövetelmények; -fajták, működés; - Szigeteltsín problémák és azokra adott válaszok: -hosszú szigeteltsín; -időzítés; -járművel járatás; -átemelő 9/

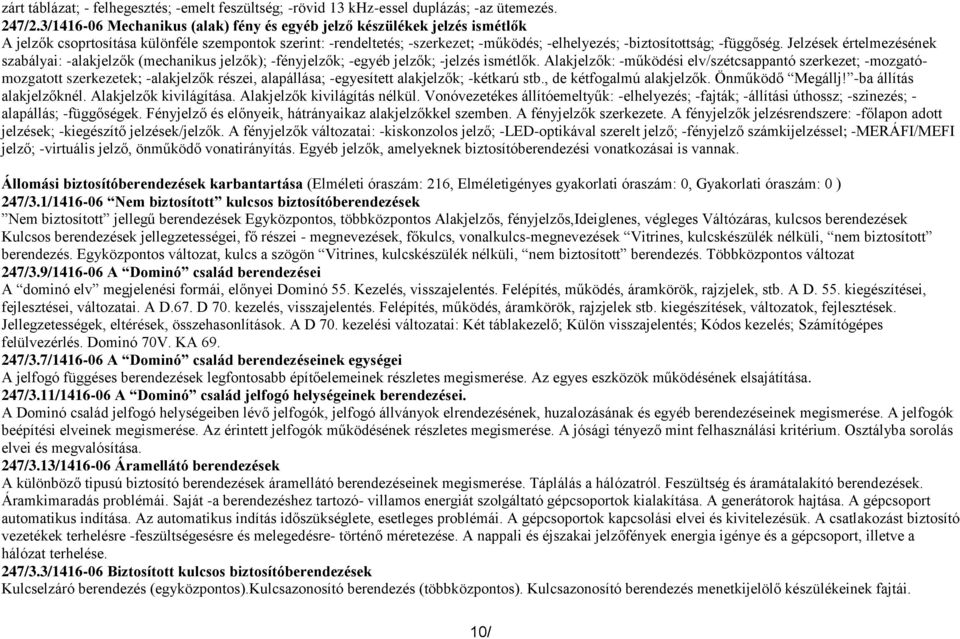

10 zárt táblázat; - felhegesztés; -emelt feszültség; -rövid 13 khz-essel duplázás; -az ütemezés. 247/2.3/ Mechanikus (alak) fény és egyéb jelző készülékek jelzés ismétlők A jelzők csoprtosítása különféle szempontok szerint: -rendeltetés; -szerkezet; -működés; -elhelyezés; -biztosítottság; -függőség. Jelzések értelmezésének szabályai: -alakjelzők (mechanikus jelzők); -fényjelzők; -egyéb jelzők; -jelzés ismétlők. Alakjelzők: -működési elv/szétcsappantó szerkezet; -mozgatómozgatott szerkezetek; -alakjelzők részei, alapállása; -egyesített alakjelzők; -kétkarú stb., de kétfogalmú alakjelzők. Önműködő Megállj! -ba állítás alakjelzőknél. Alakjelzők kivilágítása. Alakjelzők kivilágítás nélkül. Vonóvezetékes állítóemeltyűk: -elhelyezés; -fajták; -állítási úthossz; -szinezés; - alapállás; -függőségek. Fényjelző és előnyeik, hátrányaikaz alakjelzőkkel szemben. A fényjelzők szerkezete. A fényjelzők jelzésrendszere: -főlapon adott jelzések; -kiegészítő jelzések/jelzők. A fényjelzők változatai: -kiskonzolos jelző; -LED-optikával szerelt jelző; -fényjelző számkijelzéssel; -MERÁFI/MEFI jelző; -virtuális jelző, önműködő vonatirányítás. Egyéb jelzők, amelyeknek biztosítóberendezési vonatkozásai is vannak. Állomási biztosítóberendezések karbantartása (Elméleti óraszám: 216, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0 ) 247/3.1/ Nem biztosított kulcsos biztosítóberendezések Nem biztosított jellegű berendezések Egyközpontos, többközpontos Alakjelzős, fényjelzős,ideiglenes, végleges Váltózáras, kulcsos berendezések Kulcsos berendezések jellegzetességei, fő részei - megnevezések, főkulcs, vonalkulcs-megnevezések Vitrines, kulcskészülék nélküli, nem biztosított berendezés. Egyközpontos változat, kulcs a szögön Vitrines, kulcskészülék nélküli, nem biztosított berendezés. Többközpontos változat 247/3.9/ A Dominó család berendezései A dominó elv megjelenési formái, előnyei Dominó 55. Kezelés, visszajelentés. Felépítés, működés, áramkörök, rajzjelek, stb. A D. 55. kiegészítései, fejlesztései, változatai. A D.67. D 70. kezelés, visszajelentés. Felépítés, működés, áramkörök, rajzjelek stb. kiegészítések, változatok, fejlesztések. Jellegzetességek, eltérések, összehasonlítások. A D 70. kezelési változatai: Két táblakezelő; Külön visszajelentés; Kódos kezelés; Számítógépes felülvezérlés. Dominó 70V. KA /3.7/ A Dominó család berendezéseinek egységei A jelfogó függéses berendezések legfontosabb építőelemeinek részletes megismerése. Az egyes eszközök működésének elsajátítása. 247/3.11/ A Dominó család jelfogó helységeinek berendezései. A Dominó család jelfogó helységeiben lévő jelfogók, jelfogó állványok elrendezésének, huzalozásának és egyéb berendezéseinek megismerése. A jelfogók beépítési elveinek megismerése. Az érintett jelfogók működésének részletes megismerése. A jósági tényező mint felhasználási kritérium. Osztályba sorolás elvei és megvalósítása. 247/3.13/ Áramellátó berendezések A különböző tipusú biztosító berendezések áramellátó berendezéseinek megismerése. Táplálás a hálózatról. Feszültség és áramátalakító berendezések. Áramkimaradás problémái. Saját -a berendezéshez tartozó- villamos energiát szolgáltató gépcsoportok kialakítása. A generátorok hajtása. A gépcsoport automatikus indítása. Az automatikus indítás időszükséglete, esetleges problémái. A gépcsoportok kapcsolási elvei és kivitelezésük. A csatlakozást biztosító vezetékek terhelésre -feszültségesésre és melegedésre- történő méretezése. A nappali és éjszakai jelzőfények energia igénye és a gépcsoport, illetve a hálózat terhelése. 247/3.3/ Biztosított kulcsos biztosítóberendezések Kulcselzáró berendezés (egyközpontos).kulcsazonosító berendezés (többközpontos). Kulcsazonosító berendezés menetkijelölő készülékeinek fajtái. 10/

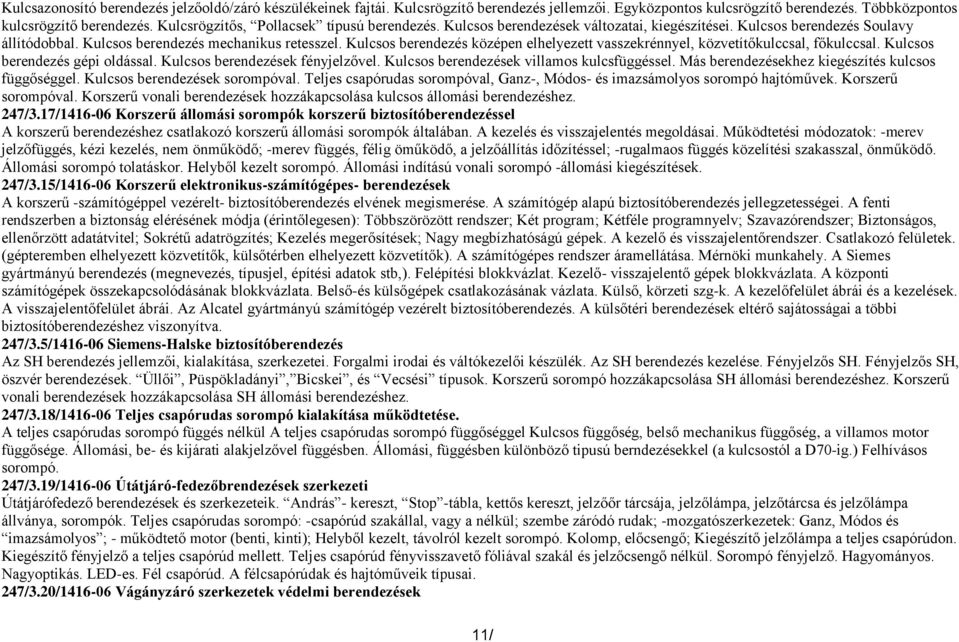

11 Kulcsazonosító berendezés jelzőoldó/záró készülékeinek fajtái. Kulcsrögzítő berendezés jellemzői. Egyközpontos kulcsrögzítő berendezés. Többközpontos kulcsrögzítő berendezés. Kulcsrögzítős, Pollacsek típusú berendezés. Kulcsos berendezések változatai, kiegészítései. Kulcsos berendezés Soulavy állítódobbal. Kulcsos berendezés mechanikus retesszel. Kulcsos berendezés középen elhelyezett vasszekrénnyel, közvetítőkulccsal, főkulccsal. Kulcsos berendezés gépi oldással. Kulcsos berendezések fényjelzővel. Kulcsos berendezések villamos kulcsfüggéssel. Más berendezésekhez kiegészítés kulcsos függőséggel. Kulcsos berendezések sorompóval. Teljes csapórudas sorompóval, Ganz-, Módos- és imazsámolyos sorompó hajtóművek. Korszerű sorompóval. Korszerű vonali berendezések hozzákapcsolása kulcsos állomási berendezéshez. 247/3.17/ Korszerű állomási sorompók korszerű biztosítóberendezéssel A korszerű berendezéshez csatlakozó korszerű állomási sorompók általában. A kezelés és visszajelentés megoldásai. Működtetési módozatok: -merev jelzőfüggés, kézi kezelés, nem önműködő; -merev függés, félig öműködő, a jelzőállítás időzítéssel; -rugalmaos függés közelítési szakasszal, önműködő. Állomási sorompó tolatáskor. Helyből kezelt sorompó. Állomási indítású vonali sorompó -állomási kiegészítések. 247/3.15/ Korszerű elektronikus-számítógépes- berendezések A korszerű -számítógéppel vezérelt- biztosítóberendezés elvének megismerése. A számítógép alapú biztosítóberendezés jellegzetességei. A fenti rendszerben a biztonság elérésének módja (érintőlegesen): Többszörözött rendszer; Két program; Kétféle programnyelv; Szavazórendszer; Biztonságos, ellenőrzött adatátvitel; Sokrétű adatrögzítés; Kezelés megerősítések; Nagy megbízhatóságú gépek. A kezelő és visszajelentőrendszer. Csatlakozó felületek. (gépteremben elhelyezett közvetítők, külsőtérben elhelyezett közvetítők). A számítógépes rendszer áramellátása. Mérnöki munkahely. A Siemes gyártmányú berendezés (megnevezés, típusjel, építési adatok stb,). Felépítési blokkvázlat. Kezelő- visszajelentő gépek blokkvázlata. A központi számítógépek összekapcsolódásának blokkvázlata. Belső-és külsőgépek csatlakozásának vázlata. Külső, körzeti szg-k. A kezelőfelület ábrái és a kezelések. A visszajelentőfelület ábrái. Az Alcatel gyártmányú számítógép vezérelt biztosítóberendezés. A külsőtéri berendezések eltérő sajátosságai a többi biztosítóberendezéshez viszonyítva. 247/3.5/ Siemens-Halske biztosítóberendezés Az SH berendezés jellemzői, kialakítása, szerkezetei. Forgalmi irodai és váltókezelői készülék. Az SH berendezés kezelése. Fényjelzős SH. Fényjelzős SH, öszvér berendezések. Üllői, Püspökladányi, Bicskei, és Vecsési típusok. Korszerű sorompó hozzákapcsolása SH állomási berendezéshez. Korszerű vonali berendezések hozzákapcsolása SH állomási berendezéshez. 247/3.18/ Teljes csapórudas sorompó kialakítása működtetése. A teljes csapórudas sorompó függés nélkül A teljes csapórudas sorompó függőséggel Kulcsos függőség, belső mechanikus függőség, a villamos motor függősége. Állomási, be- és kijárati alakjelzővel függésben. Állomási, függésben különböző tipusú berndezésekkel (a kulcsostól a D70-ig.) Felhívásos sorompó. 247/3.19/ Útátjáró-fedezőbrendezések szerkezeti Útátjárófedező berendezések és szerkezeteik. András - kereszt, Stop -tábla, kettős kereszt, jelzőőr tárcsája, jelzőlámpa, jelzőtárcsa és jelzőlámpa állványa, sorompók. Teljes csapórudas sorompó: -csapórúd szakállal, vagy a nélkül; szembe záródó rudak; -mozgatószerkezetek: Ganz, Módos és imazsámolyos ; - működtető motor (benti, kinti); Helyből kezelt, távolról kezelt sorompó. Kolomp, előcsengő; Kiegészítő jelzőlámpa a teljes csapórúdon. Kiegészítő fényjelző a teljes csapórúd mellett. Teljes csapórúd fényvisszavető fóliával szakál és jelzőcsengő nélkül. Sorompó fényjelző. Hagyományos. Nagyoptikás. LED-es. Fél csapórúd. A félcsapórúdak és hajtóműveik típusai. 247/3.20/ Vágányzáró szerkezetek védelmi berendezések 11/

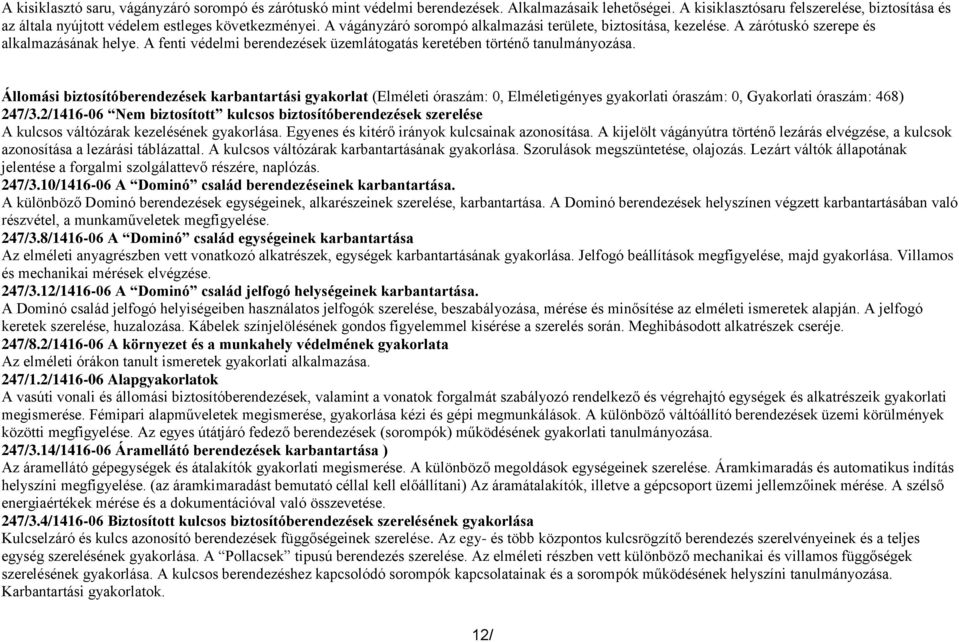

12 A kisiklasztó saru, vágányzáró sorompó és zárótuskó mint védelmi berendezések. Alkalmazásaik lehetőségei. A kisiklasztósaru felszerelése, biztosítása és az általa nyújtott védelem estleges következményei. A vágányzáró sorompó alkalmazási területe, biztosítása, kezelése. A zárótuskó szerepe és alkalmazásának helye. A fenti védelmi berendezések üzemlátogatás keretében történő tanulmányozása. Állomási biztosítóberendezések karbantartási gyakorlat (Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 468) 247/3.2/ Nem biztosított kulcsos biztosítóberendezések szerelése A kulcsos váltózárak kezelésének gyakorlása. Egyenes és kitérő irányok kulcsainak azonosítása. A kijelölt vágányútra történő lezárás elvégzése, a kulcsok azonosítása a lezárási táblázattal. A kulcsos váltózárak karbantartásának gyakorlása. Szorulások megszüntetése, olajozás. Lezárt váltók állapotának jelentése a forgalmi szolgálattevő részére, naplózás. 247/3.10/ A Dominó család berendezéseinek karbantartása. A különböző Dominó berendezések egységeinek, alkarészeinek szerelése, karbantartása. A Dominó berendezések helyszínen végzett karbantartásában való részvétel, a munkaműveletek megfigyelése. 247/3.8/ A Dominó család egységeinek karbantartása Az elméleti anyagrészben vett vonatkozó alkatrészek, egységek karbantartásának gyakorlása. Jelfogó beállítások megfigyelése, majd gyakorlása. Villamos és mechanikai mérések elvégzése. 247/3.12/ A Dominó család jelfogó helységeinek karbantartása. A Dominó család jelfogó helyiségeiben használatos jelfogók szerelése, beszabályozása, mérése és minősítése az elméleti ismeretek alapján. A jelfogó keretek szerelése, huzalozása. Kábelek színjelölésének gondos figyelemmel kisérése a szerelés során. Meghibásodott alkatrészek cseréje. 247/8.2/ A környezet és a munkahely védelmének gyakorlata Az elméleti órákon tanult ismeretek gyakorlati alkalmazása. 247/1.2/ Alapgyakorlatok A vasúti vonali és állomási biztosítóberendezések, valamint a vonatok forgalmát szabályozó rendelkező és végrehajtó egységek és alkatrészeik gyakorlati megismerése. Fémipari alapműveletek megismerése, gyakorlása kézi és gépi megmunkálások. A különböző váltóállító berendezések üzemi körülmények közötti megfigyelése. Az egyes útátjáró fedező berendezések (sorompók) működésének gyakorlati tanulmányozása. 247/3.14/ Áramellátó berendezések karbantartása ) Az áramellátó gépegységek és átalakítók gyakorlati megismerése. A különböző megoldások egységeinek szerelése. Áramkimaradás és automatikus indítás helyszíni megfigyelése. (az áramkimaradást bemutató céllal kell előállítani) Az áramátalakítók, illetve a gépcsoport üzemi jellemzőinek mérése. A szélső energiaértékek mérése és a dokumentációval való összevetése. 247/3.4/ Biztosított kulcsos biztosítóberendezések szerelésének gyakorlása Kulcselzáró és kulcs azonosító berendezések függőségeinek szerelése. Az egy- és több központos kulcsrögzítő berendezés szerelvényeinek és a teljes egység szerelésének gyakorlása. A Pollacsek tipusú berendezés szerelése. Az elméleti részben vett különböző mechanikai és villamos függőségek szerelésének gyakorlása. A kulcsos berendezéshez kapcsolódó sorompók kapcsolatainak és a sorompók működésének helyszíni tanulmányozása. Karbantartási gyakorlatok. 12/

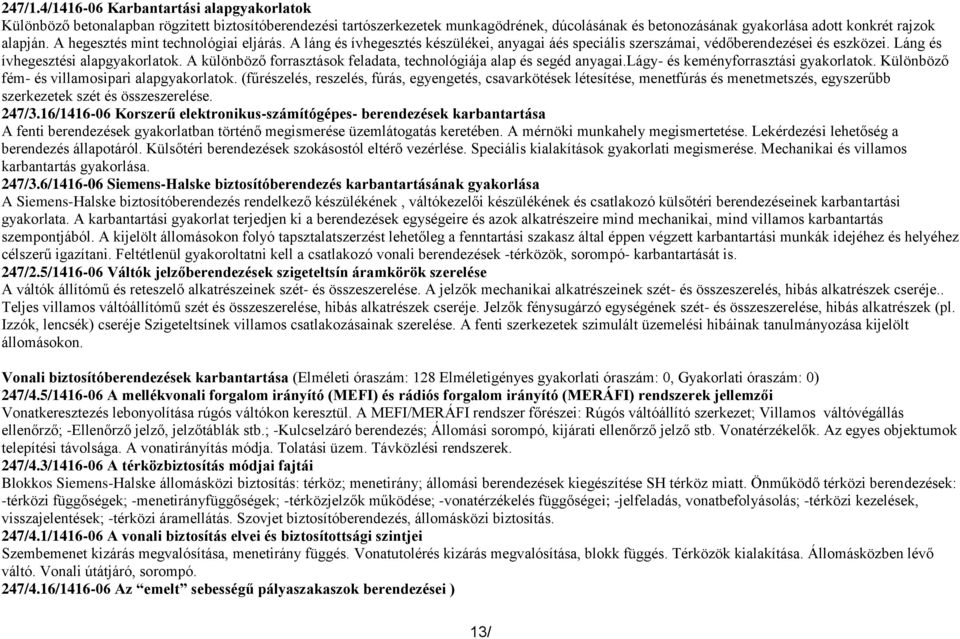

13 247/1.4/ Karbantartási alapgyakorlatok Különböző betonalapban rögzitett biztosítóberendezési tartószerkezetek munkagödrének, dúcolásának és betonozásának gyakorlása adott konkrét rajzok alapján. A hegesztés mint technológiai eljárás. A láng és ívhegesztés készülékei, anyagai áés speciális szerszámai, védőberendezései és eszközei. Láng és ívhegesztési alapgyakorlatok. A különböző forrasztások feladata, technológiája alap és segéd anyagai.lágy- és keményforrasztási gyakorlatok. Különböző fém- és villamosipari alapgyakorlatok. (fűrészelés, reszelés, fúrás, egyengetés, csavarkötések létesítése, menetfúrás és menetmetszés, egyszerűbb szerkezetek szét és összeszerelése. 247/3.16/ Korszerű elektronikus-számítógépes- berendezések karbantartása A fenti berendezések gyakorlatban történő megismerése üzemlátogatás keretében. A mérnöki munkahely megismertetése. Lekérdezési lehetőség a berendezés állapotáról. Külsőtéri berendezések szokásostól eltérő vezérlése. Speciális kialakítások gyakorlati megismerése. Mechanikai és villamos karbantartás gyakorlása. 247/3.6/ Siemens-Halske biztosítóberendezés karbantartásának gyakorlása A Siemens-Halske biztosítóberendezés rendelkező készülékének, váltókezelői készülékének és csatlakozó külsőtéri berendezéseinek karbantartási gyakorlata. A karbantartási gyakorlat terjedjen ki a berendezések egységeire és azok alkatrészeire mind mechanikai, mind villamos karbantartás szempontjából. A kijelölt állomásokon folyó tapsztalatszerzést lehetőleg a fenntartási szakasz által éppen végzett karbantartási munkák idejéhez és helyéhez célszerű igazítani. Feltétlenül gyakoroltatni kell a csatlakozó vonali berendezések -térközök, sorompó- karbantartását is. 247/2.5/ Váltók jelzőberendezések szigeteltsín áramkörök szerelése A váltók állítómű és reteszelő alkatrészeinek szét- és összeszerelése. A jelzők mechanikai alkatrészeinek szét- és összeszerelés, hibás alkatrészek cseréje.. Teljes villamos váltóállítómű szét és összeszerelése, hibás alkatrészek cseréje. Jelzők fénysugárzó egységének szét- és összeszerelése, hibás alkatrészek (pl. Izzók, lencsék) cseréje Szigeteltsínek villamos csatlakozásainak szerelése. A fenti szerkezetek szimulált üzemelési hibáinak tanulmányozása kijelölt állomásokon. Vonali biztosítóberendezések karbantartása (Elméleti óraszám: 128 Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0) 247/4.5/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek jellemzői Vonatkeresztezés lebonyolítása rúgós váltókon keresztül. A MEFI/MERÁFI rendszer főrészei: Rúgós váltóállító szerkezet; Villamos váltóvégállás ellenőrző; -Ellenőrző jelző, jelzőtáblák stb.; -Kulcselzáró berendezés; Állomási sorompó, kijárati ellenőrző jelző stb. Vonatérzékelők. Az egyes objektumok telepítési távolsága. A vonatirányítás módja. Tolatási üzem. Távközlési rendszerek. 247/4.3/ A térközbiztosítás módjai fajtái Blokkos Siemens-Halske állomásközi biztosítás: térköz; menetirány; állomási berendezések kiegészítése SH térköz miatt. Önműködő térközi berendezések: -térközi függőségek; -menetirányfüggőségek; -térközjelzők működése; -vonatérzékelés függőségei; -jelfeladás, vonatbefolyásolás; -térközi kezelések, visszajelentések; -térközi áramellátás. Szovjet biztosítóberendezés, állomásközi biztosítás. 247/4.1/ A vonali biztosítás elvei és biztosítottsági szintjei Szembemenet kizárás megvalósítása, menetirány függés. Vonatutolérés kizárás megvalósítása, blokk függés. Térközök kialakítása. Állomásközben lévő váltó. Vonali útátjáró, sorompó. 247/4.16/ Az emelt sebességű pályaszakaszok berendezései ) 13/

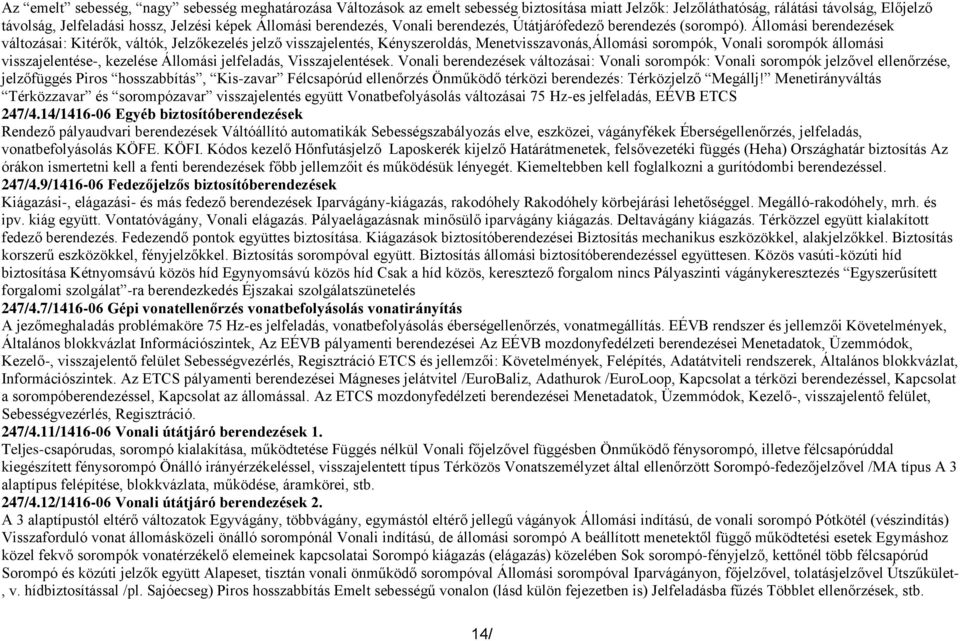

14 Az emelt sebesség, nagy sebesség meghatározása Változások az emelt sebesség biztosítása miatt Jelzők: Jelzőláthatóság, rálátási távolság, Előjelző távolság, Jelfeladási hossz, Jelzési képek Állomási berendezés, Vonali berendezés, Útátjárófedező berendezés (sorompó). Állomási berendezések változásai: Kitérők, váltók, Jelzőkezelés jelző visszajelentés, Kényszeroldás, Menetvisszavonás,Állomási sorompók, Vonali sorompók állomási visszajelentése-, kezelése Állomási jelfeladás, Visszajelentések. Vonali berendezések változásai: Vonali sorompók: Vonali sorompók jelzővel ellenőrzése, jelzőfüggés Piros hosszabbítás, Kis-zavar Félcsapórúd ellenőrzés Önműködő térközi berendezés: Térközjelző Megállj! Menetirányváltás Térközzavar és sorompózavar visszajelentés együtt Vonatbefolyásolás változásai 75 Hz-es jelfeladás, EÉVB ETCS 247/4.14/ Egyéb biztosítóberendezések Rendező pályaudvari berendezések Váltóállító automatikák Sebességszabályozás elve, eszközei, vágányfékek Éberségellenőrzés, jelfeladás, vonatbefolyásolás KÖFE. KÖFI. Kódos kezelő Hőnfutásjelző Laposkerék kijelző Határátmenetek, felsővezetéki függés (Heha) Országhatár biztosítás Az órákon ismertetni kell a fenti berendezések főbb jellemzőit és működésük lényegét. Kiemeltebben kell foglalkozni a gurítódombi berendezéssel. 247/4.9/ Fedezőjelzős biztosítóberendezések Kiágazási-, elágazási- és más fedező berendezések Iparvágány-kiágazás, rakodóhely Rakodóhely körbejárási lehetőséggel. Megálló-rakodóhely, mrh. és ipv. kiág együtt. Vontatóvágány, Vonali elágazás. Pályaelágazásnak minősülő iparvágány kiágazás. Deltavágány kiágazás. Térközzel együtt kialakított fedező berendezés. Fedezendő pontok együttes biztosítása. Kiágazások biztosítóberendezései Biztosítás mechanikus eszközökkel, alakjelzőkkel. Biztosítás korszerű eszközökkel, fényjelzőkkel. Biztosítás sorompóval együtt. Biztosítás állomási biztosítóberendezéssel együttesen. Közös vasúti-közúti híd biztosítása Kétnyomsávú közös híd Egynyomsávú közös híd Csak a híd közös, keresztező forgalom nincs Pályaszinti vágánykeresztezés Egyszerűsített forgalomi szolgálat -ra berendezkedés Éjszakai szolgálatszünetelés 247/4.7/ Gépi vonatellenőrzés vonatbefolyásolás vonatirányítás A jezőmeghaladás problémaköre 75 Hz-es jelfeladás, vonatbefolyásolás éberségellenőrzés, vonatmegállítás. EÉVB rendszer és jellemzői Követelmények, Általános blokkvázlat Információszintek, Az EÉVB pályamenti berendezései Az EÉVB mozdonyfedélzeti berendezései Menetadatok, Üzemmódok, Kezelő-, visszajelentő felület Sebességvezérlés, Regisztráció ETCS és jellemzői: Követelmények, Felépítés, Adatátviteli rendszerek, Általános blokkvázlat, Információszintek. Az ETCS pályamenti berendezései Mágneses jelátvitel /EuroBaliz, Adathurok /EuroLoop, Kapcsolat a térközi berendezéssel, Kapcsolat a sorompóberendezéssel, Kapcsolat az állomással. Az ETCS mozdonyfedélzeti berendezései Menetadatok, Üzemmódok, Kezelő-, visszajelentő felület, Sebességvezérlés, Regisztráció. 247/4.11/ Vonali útátjáró berendezések 1. Teljes-csapórudas, sorompó kialakítása, működtetése Függés nélkül Vonali főjelzővel függésben Önműködő fénysorompó, illetve félcsapórúddal kiegészített fénysorompó Önálló irányérzékeléssel, visszajelentett típus Térközös Vonatszemélyzet által ellenőrzött Sorompó-fedezőjelzővel /MA típus A 3 alaptípus felépítése, blokkvázlata, működése, áramkörei, stb. 247/4.12/ Vonali útátjáró berendezések 2. A 3 alaptípustól eltérő változatok Egyvágány, többvágány, egymástól eltérő jellegű vágányok Állomási indítású, de vonali sorompó Pótkötél (vészindítás) Visszaforduló vonat állomásközeli önálló sorompónál Vonali indítású, de állomási sorompó A beállított menetektől függő működtetési esetek Egymáshoz közel fekvő sorompók vonatérzékelő elemeinek kapcsolatai Sorompó kiágazás (elágazás) közelében Sok sorompó-fényjelző, kettőnél több félcsapórúd Sorompó és közúti jelzők együtt Alapeset, tisztán vonali önműködő sorompóval Állomási sorompóval Iparvágányon, főjelzővel, tolatásjelzővel Útszűkület-, v. hídbiztosítással /pl. Sajóecseg) Piros hosszabbítás Emelt sebességű vonalon (lásd külön fejezetben is) Jelfeladásba fűzés Többlet ellenőrzések, stb. 14/

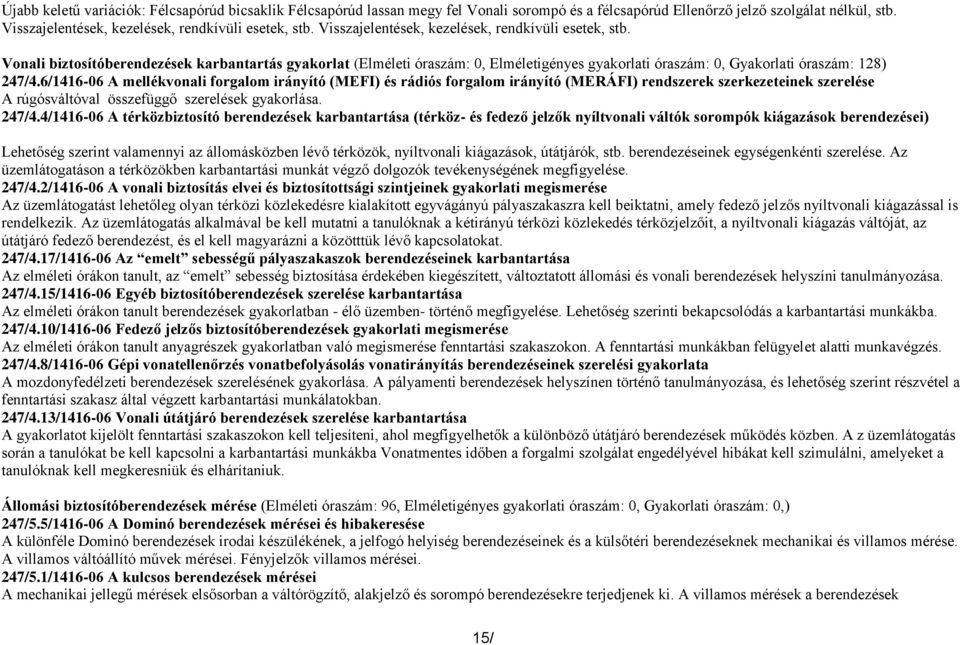

15 Újabb keletű variációk: Félcsapórúd bicsaklik Félcsapórúd lassan megy fel Vonali sorompó és a félcsapórúd Ellenőrző jelző szolgálat nélkül, stb. Visszajelentések, kezelések, rendkívüli esetek, stb. Visszajelentések, kezelések, rendkívüli esetek, stb. Vonali biztosítóberendezések karbantartás gyakorlat (Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 128) 247/4.6/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek szerkezeteinek szerelése A rúgósváltóval összefüggő szerelések gyakorlása. 247/4.4/ A térközbiztosító berendezések karbantartása (térköz- és fedező jelzők nyíltvonali váltók sorompók kiágazások berendezései) Lehetőség szerint valamennyi az állomásközben lévő térközök, nyíltvonali kiágazások, útátjárók, stb. berendezéseinek egységenkénti szerelése. Az üzemlátogatáson a térközökben karbantartási munkát végző dolgozók tevékenységének megfigyelése. 247/4.2/ A vonali biztosítás elvei és biztosítottsági szintjeinek gyakorlati megismerése Az üzemlátogatást lehetőleg olyan térközi közlekedésre kialakított egyvágányú pályaszakaszra kell beiktatni, amely fedező jelzős nyíltvonali kiágazással is rendelkezik. Az üzemlátogatás alkalmával be kell mutatni a tanulóknak a kétirányú térközi közlekedés térközjelzőit, a nyíltvonali kiágazás váltóját, az útátjáró fedező berendezést, és el kell magyarázni a közötttük lévő kapcsolatokat. 247/4.17/ Az emelt sebességű pályaszakaszok berendezéseinek karbantartása Az elméleti órákon tanult, az emelt sebesség biztosítása érdekében kiegészített, változtatott állomási és vonali berendezések helyszíni tanulmányozása. 247/4.15/ Egyéb biztosítóberendezések szerelése karbantartása Az elméleti órákon tanult berendezések gyakorlatban - élő üzemben- történő megfigyelése. Lehetőség szerinti bekapcsolódás a karbantartási munkákba. 247/4.10/ Fedező jelzős biztosítóberendezések gyakorlati megismerése Az elméleti órákon tanult anyagrészek gyakorlatban való megismerése fenntartási szakaszokon. A fenntartási munkákban felügyelet alatti munkavégzés. 247/4.8/ Gépi vonatellenőrzés vonatbefolyásolás vonatirányítás berendezéseinek szerelési gyakorlata A mozdonyfedélzeti berendezések szerelésének gyakorlása. A pályamenti berendezések helyszínen történő tanulmányozása, és lehetőség szerint részvétel a fenntartási szakasz által végzett karbantartási munkálatokban. 247/4.13/ Vonali útátjáró berendezések szerelése karbantartása A gyakorlatot kijelölt fenntartási szakaszokon kell teljesíteni, ahol megfigyelhetők a különböző útátjáró berendezések működés közben. A z üzemlátogatás során a tanulókat be kell kapcsolni a karbantartási munkákba Vonatmentes időben a forgalmi szolgálat engedélyével hibákat kell szimulálni, amelyeket a tanulóknak kell megkeresniük és elhárítaniuk. Állomási biztosítóberendezések mérése (Elméleti óraszám: 96, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0,) 247/5.5/ A Dominó berendezések mérései és hibakeresése A különféle Dominó berendezések irodai készülékének, a jelfogó helyiség berendezéseinek és a külsőtéri berendezéseknek mechanikai és villamos mérése. A villamos váltóállító művek mérései. Fényjelzők villamos mérései. 247/5.1/ A kulcsos berendezések mérései A mechanikai jellegű mérések elsősorban a váltórögzítő, alakjelző és sorompó berendezésekre terjedjenek ki. A villamos mérések a berendezések 15/

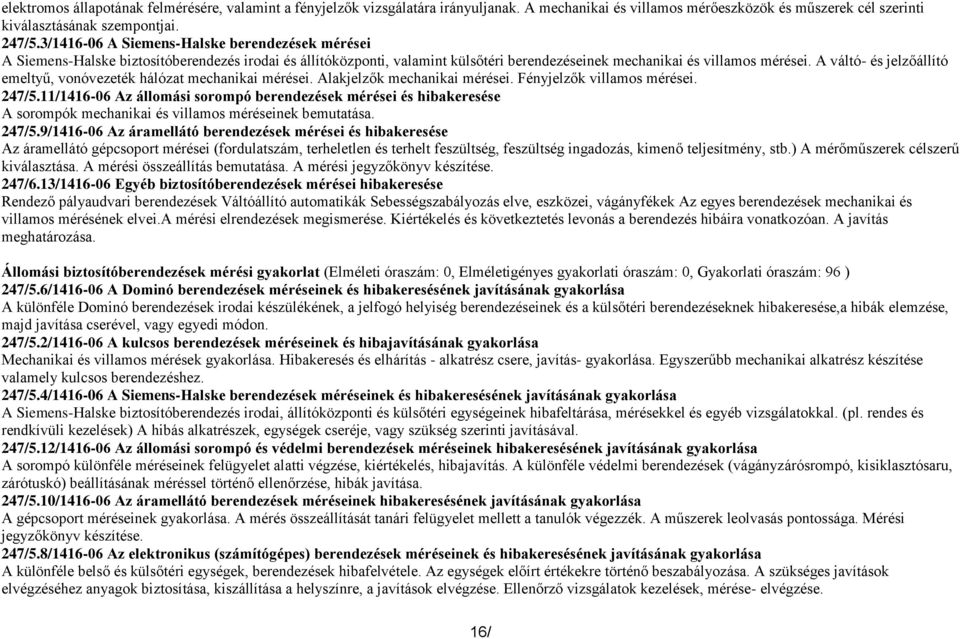

16 elektromos állapotának felmérésére, valamint a fényjelzők vizsgálatára irányuljanak. A mechanikai és villamos mérőeszközök és műszerek cél szerinti kiválasztásának szempontjai. 247/5.3/ A Siemens-Halske berendezések mérései A Siemens-Halske biztosítóberendezés irodai és állítóközponti, valamint külsőtéri berendezéseinek mechanikai és villamos mérései. A váltó- és jelzőállító emeltyű, vonóvezeték hálózat mechanikai mérései. Alakjelzők mechanikai mérései. Fényjelzők villamos mérései. 247/5.11/ Az állomási sorompó berendezések mérései és hibakeresése A sorompók mechanikai és villamos méréseinek bemutatása. 247/5.9/ Az áramellátó berendezések mérései és hibakeresése Az áramellátó gépcsoport mérései (fordulatszám, terheletlen és terhelt feszültség, feszültség ingadozás, kimenő teljesítmény, stb.) A mérőműszerek célszerű kiválasztása. A mérési összeállítás bemutatása. A mérési jegyzőkönyv készítése. 247/6.13/ Egyéb biztosítóberendezések mérései hibakeresése Rendező pályaudvari berendezések Váltóállító automatikák Sebességszabályozás elve, eszközei, vágányfékek Az egyes berendezések mechanikai és villamos mérésének elvei.a mérési elrendezések megismerése. Kiértékelés és következtetés levonás a berendezés hibáira vonatkozóan. A javítás meghatározása. Állomási biztosítóberendezések mérési gyakorlat (Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 96 ) 247/5.6/ A Dominó berendezések méréseinek és hibakeresésének javításának gyakorlása A különféle Dominó berendezések irodai készülékének, a jelfogó helyiség berendezéseinek és a külsőtéri berendezéseknek hibakeresése,a hibák elemzése, majd javítása cserével, vagy egyedi módon. 247/5.2/ A kulcsos berendezések méréseinek és hibajavításának gyakorlása Mechanikai és villamos mérések gyakorlása. Hibakeresés és elhárítás - alkatrész csere, javítás- gyakorlása. Egyszerűbb mechanikai alkatrész készítése valamely kulcsos berendezéshez. 247/5.4/ A Siemens-Halske berendezések méréseinek és hibakeresésének javításának gyakorlása A Siemens-Halske biztosítóberendezés irodai, állítóközponti és külsőtéri egységeinek hibafeltárása, mérésekkel és egyéb vizsgálatokkal. (pl. rendes és rendkívüli kezelések) A hibás alkatrészek, egységek cseréje, vagy szükség szerinti javításával. 247/5.12/ Az állomási sorompó és védelmi berendezések méréseinek hibakeresésének javításának gyakorlása A sorompó különféle méréseinek felügyelet alatti végzése, kiértékelés, hibajavítás. A különféle védelmi berendezések (vágányzárósrompó, kisiklasztósaru, zárótuskó) beállításának méréssel történő ellenőrzése, hibák javítása. 247/5.10/ Az áramellátó berendezések méréseinek hibakeresésének javításának gyakorlása A gépcsoport méréseinek gyakorlása. A mérés összeállítását tanári felügyelet mellett a tanulók végezzék. A műszerek leolvasás pontossága. Mérési jegyzőkönyv készítése. 247/5.8/ Az elektronikus (számítógépes) berendezések méréseinek és hibakeresésének javításának gyakorlása A különféle belső és külsőtéri egységek, berendezések hibafelvétele. Az egységek előírt értékekre történő beszabályozása. A szükséges javítások elvégzéséhez anyagok biztosítása, kiszállítása a helyszínre, a javítások elvégzése. Ellenőrző vizsgálatok kezelések, mérése- elvégzése. 16/

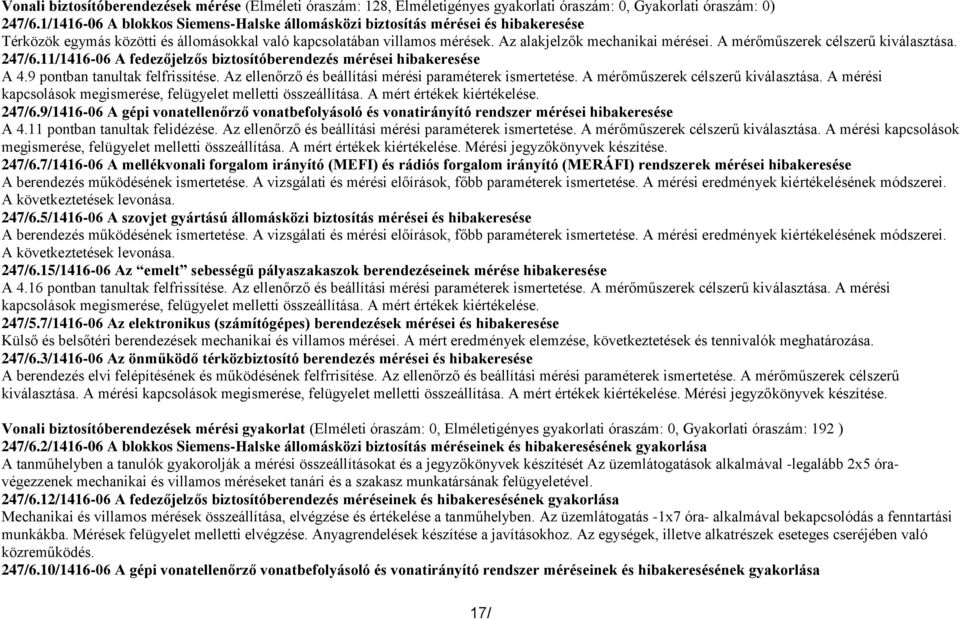

17 Vonali biztosítóberendezések mérése (Elméleti óraszám: 128, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0) 247/6.1/ A blokkos Siemens-Halske állomásközi biztosítás mérései és hibakeresése Térközök egymás közötti és állomásokkal való kapcsolatában villamos mérések. Az alakjelzők mechanikai mérései. A mérőműszerek célszerű kiválasztása. 247/6.11/ A fedezőjelzős biztosítóberendezés mérései hibakeresése A 4.9 pontban tanultak felfrissítése. Az ellenőrző és beállítási mérési paraméterek ismertetése. A mérőműszerek célszerű kiválasztása. A mérési kapcsolások megismerése, felügyelet melletti összeállítása. A mért értékek kiértékelése. 247/6.9/ A gépi vonatellenőrző vonatbefolyásoló és vonatirányító rendszer mérései hibakeresése A 4.11 pontban tanultak felidézése. Az ellenőrző és beállítási mérési paraméterek ismertetése. A mérőműszerek célszerű kiválasztása. A mérési kapcsolások megismerése, felügyelet melletti összeállítása. A mért értékek kiértékelése. Mérési jegyzőkönyvek készítése. 247/6.7/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek mérései hibakeresése A berendezés működésének ismertetése. A vizsgálati és mérési előírások, főbb paraméterek ismertetése. A mérési eredmények kiértékelésének módszerei. A következtetések levonása. 247/6.5/ A szovjet gyártású állomásközi biztosítás mérései és hibakeresése A berendezés működésének ismertetése. A vizsgálati és mérési előírások, főbb paraméterek ismertetése. A mérési eredmények kiértékelésének módszerei. A következtetések levonása. 247/6.15/ Az emelt sebességű pályaszakaszok berendezéseinek mérése hibakeresése A 4.16 pontban tanultak felfrissítése. Az ellenőrző és beállítási mérési paraméterek ismertetése. A mérőműszerek célszerű kiválasztása. A mérési kapcsolások megismerése, felügyelet melletti összeállítása. A mért értékek kiértékelése. 247/5.7/ Az elektronikus (számítógépes) berendezések mérései és hibakeresése Külső és belsőtéri berendezések mechanikai és villamos mérései. A mért eredmények elemzése, következtetések és tennivalók meghatározása. 247/6.3/ Az önműködő térközbiztosító berendezés mérései és hibakeresése A berendezés elvi felépítésének és működésének felfrrisítése. Az ellenőrző és beállítási mérési paraméterek ismertetése. A mérőműszerek célszerű kiválasztása. A mérési kapcsolások megismerése, felügyelet melletti összeállítása. A mért értékek kiértékelése. Mérési jegyzőkönyvek készítése. Vonali biztosítóberendezések mérési gyakorlat (Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 192 ) 247/6.2/ A blokkos Siemens-Halske állomásközi biztosítás méréseinek és hibakeresésének gyakorlása A tanműhelyben a tanulók gyakorolják a mérési összeállításokat és a jegyzőkönyvek készítését Az üzemlátogatások alkalmával -legalább 2x5 óravégezzenek mechanikai és villamos méréseket tanári és a szakasz munkatársának felügyeletével. 247/6.12/ A fedezőjelzős biztosítóberendezés méréseinek és hibakeresésének gyakorlása Mechanikai és villamos mérések összeállítása, elvégzése és értékelése a tanműhelyben. Az üzemlátogatás -1x7 óra- alkalmával bekapcsolódás a fenntartási munkákba. Mérések felügyelet melletti elvégzése. Anyagrendelések készítése a javításokhoz. Az egységek, illetve alkatrészek eseteges cseréjében való közreműködés. 247/6.10/ A gépi vonatellenőrző vonatbefolyásoló és vonatirányító rendszer méréseinek és hibakeresésének gyakorlása 17/

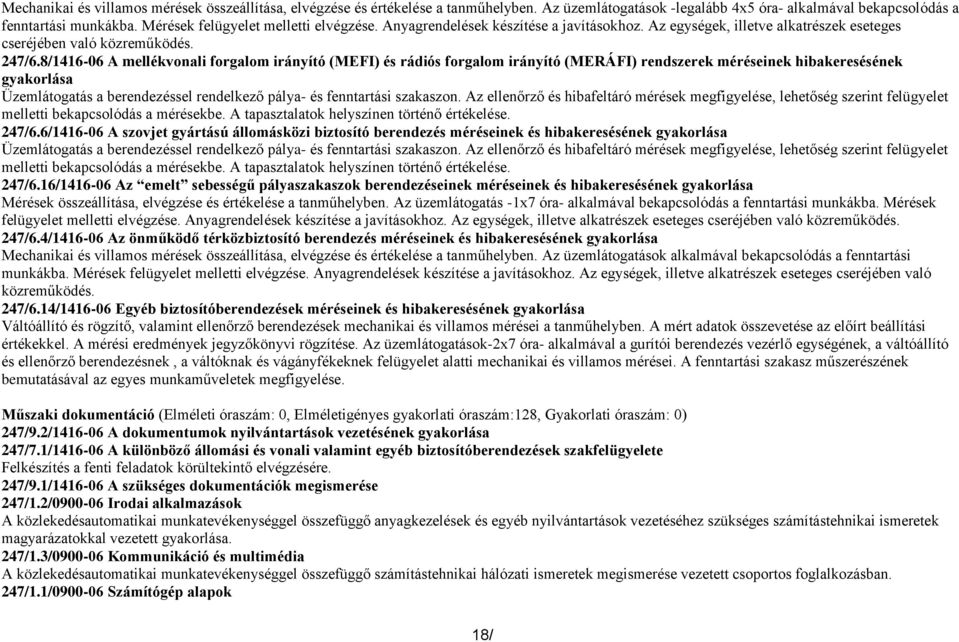

18 Mechanikai és villamos mérések összeállítása, elvégzése és értékelése a tanműhelyben. Az üzemlátogatások -legalább 4x5 óra- alkalmával bekapcsolódás a fenntartási munkákba. Mérések felügyelet melletti elvégzése. Anyagrendelések készítése a javításokhoz. Az egységek, illetve alkatrészek eseteges cseréjében való közreműködés. 247/6.8/ A mellékvonali forgalom irányító (MEFI) és rádiós forgalom irányító (MERÁFI) rendszerek méréseinek hibakeresésének gyakorlása Üzemlátogatás a berendezéssel rendelkező pálya- és fenntartási szakaszon. Az ellenőrző és hibafeltáró mérések megfigyelése, lehetőség szerint felügyelet melletti bekapcsolódás a mérésekbe. A tapasztalatok helyszínen történő értékelése. 247/6.6/ A szovjet gyártású állomásközi biztosító berendezés méréseinek és hibakeresésének gyakorlása Üzemlátogatás a berendezéssel rendelkező pálya- és fenntartási szakaszon. Az ellenőrző és hibafeltáró mérések megfigyelése, lehetőség szerint felügyelet melletti bekapcsolódás a mérésekbe. A tapasztalatok helyszínen történő értékelése. 247/6.16/ Az emelt sebességű pályaszakaszok berendezéseinek méréseinek és hibakeresésének gyakorlása Mérések összeállítása, elvégzése és értékelése a tanműhelyben. Az üzemlátogatás -1x7 óra- alkalmával bekapcsolódás a fenntartási munkákba. Mérések felügyelet melletti elvégzése. Anyagrendelések készítése a javításokhoz. Az egységek, illetve alkatrészek eseteges cseréjében való közreműködés. 247/6.4/ Az önműködő térközbiztosító berendezés méréseinek és hibakeresésének gyakorlása Mechanikai és villamos mérések összeállítása, elvégzése és értékelése a tanműhelyben. Az üzemlátogatások alkalmával bekapcsolódás a fenntartási munkákba. Mérések felügyelet melletti elvégzése. Anyagrendelések készítése a javításokhoz. Az egységek, illetve alkatrészek eseteges cseréjében való közreműködés. 247/6.14/ Egyéb biztosítóberendezések méréseinek és hibakeresésének gyakorlása Váltóállító és rögzítő, valamint ellenőrző berendezések mechanikai és villamos mérései a tanműhelyben. A mért adatok összevetése az előírt beállítási értékekkel. A mérési eredmények jegyzőkönyvi rögzítése. Az üzemlátogatások-2x7 óra- alkalmával a gurítói berendezés vezérlő egységének, a váltóállító és ellenőrző berendezésnek, a váltóknak és vágányfékeknek felügyelet alatti mechanikai és villamos mérései. A fenntartási szakasz műszerészének bemutatásával az egyes munkaműveletek megfigyelése. Műszaki dokumentáció (Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám:128, Gyakorlati óraszám: 0) 247/9.2/ A dokumentumok nyilvántartások vezetésének gyakorlása 247/7.1/ A különböző állomási és vonali valamint egyéb biztosítóberendezések szakfelügyelete Felkészítés a fenti feladatok körültekintő elvégzésére. 247/9.1/ A szükséges dokumentációk megismerése 247/1.2/ Irodai alkalmazások A közlekedésautomatikai munkatevékenységgel összefüggő anyagkezelések és egyéb nyilvántartások vezetéséhez szükséges számítástehnikai ismeretek magyarázatokkal vezetett gyakorlása. 247/1.3/ Kommunikáció és multimédia A közlekedésautomatikai munkatevékenységgel összefüggő számítástehnikai hálózati ismeretek megismerése vezetett csoportos foglalkozásban. 247/1.1/ Számítógép alapok 18/

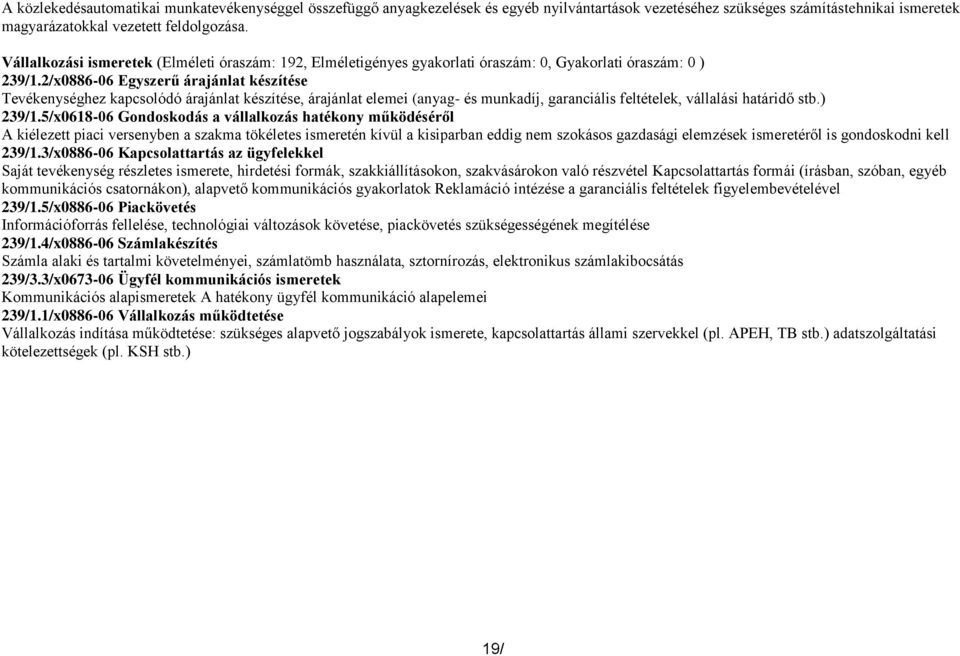

19 A közlekedésautomatikai munkatevékenységgel összefüggő anyagkezelések és egyéb nyilvántartások vezetéséhez szükséges számítástehnikai ismeretek magyarázatokkal vezetett feldolgozása. Vállalkozási ismeretek (Elméleti óraszám: 192, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0 ) 239/1.2/x Egyszerű árajánlat készítése Tevékenységhez kapcsolódó árajánlat készítése, árajánlat elemei (anyag- és munkadíj, garanciális feltételek, vállalási határidő stb.) 239/1.5/x Gondoskodás a vállalkozás hatékony működéséről A kiélezett piaci versenyben a szakma tökéletes ismeretén kívül a kisiparban eddig nem szokásos gazdasági elemzések ismeretéről is gondoskodni kell 239/1.3/x Kapcsolattartás az ügyfelekkel Saját tevékenység részletes ismerete, hirdetési formák, szakkiállításokon, szakvásárokon való részvétel Kapcsolattartás formái (írásban, szóban, egyéb kommunikációs csatornákon), alapvető kommunikációs gyakorlatok Reklamáció intézése a garanciális feltételek figyelembevételével 239/1.5/x Piackövetés Információforrás fellelése, technológiai változások követése, piackövetés szükségességének megítélése 239/1.4/x Számlakészítés Számla alaki és tartalmi követelményei, számlatömb használata, sztornírozás, elektronikus számlakibocsátás 239/3.3/x Ügyfél kommunikációs ismeretek Kommunikációs alapismeretek A hatékony ügyfél kommunikáció alapelemei 239/1.1/x Vállalkozás működtetése Vállalkozás indítása működtetése: szükséges alapvető jogszabályok ismerete, kapcsolattartás állami szervekkel (pl. APEH, TB stb.) adatszolgáltatási kötelezettségek (pl. KSH stb.) 19/
