Hazai erőművi létesítmények szélsőséges környezeti hatásoknak való kitettsége

Átírás

1 Hazai erőművi létesítmények szélsőséges környezeti hatásoknak való kitettsége dr. Péter Kádár Óbuda Univesity Bécsi u. 94., Budapest H-1034 Hungary

2 Berendezések Méret Kitettség Szél Víz Földrengés Szárazság Hőhullám Vihar/tornádó Teljesítmény Darabszám Kiesés hatása az energiarendszerre Renewable Energy Park at 2

3 Hazai releváns technológiák Szén Szilárd biomassza Biogáz Víz Nukleáris Gázturbina (GT/CHP/CCGT) Gázmotor Szél Nap (PV) Renewable Energy Park at 3

4 Nem releváns Napkémény Naptorony Hullám erőmű Renewable Energy Park at 4

5 Szén - Mátra erőmű BIOminden Különleges energiaforrások KP

6 Szén biomassza - Pécsi erőmű BIOminden Különleges energiaforrások KP

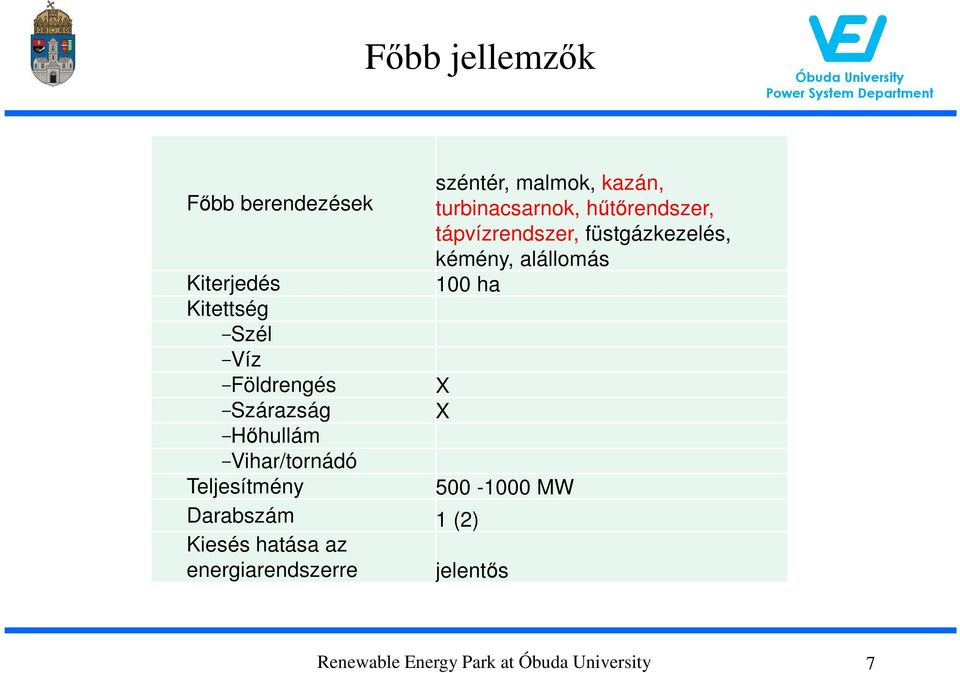

7 Főbb jellemzők széntér, malmok, kazán, Főbb berendezések turbinacsarnok, hűtőrendszer, tápvízrendszer, füstgázkezelés, kémény, alállomás Kiterjedés 100 ha Kitettség Szél Víz Földrengés X Szárazság X Hőhullám Vihar/tornádó Teljesítmény MW Darabszám 1 (2) Kiesés hatása az energiarendszerre jelentős Renewable Energy Park at 7

8 Biomassza - Ajka BIOminden Különleges energiaforrások KP

9 Főbb jellemzők Tüzelőanyag tér, aprítók, kazán, Főbb berendezések turbinacsarnok, hűtőrendszer, tápvízrendszer, füstgázkezelés, alállomás Kiterjedés 50 ha Kitettség Szél Víz x Földrengés X Szárazság x Hőhullám Vihar/tornádó Teljesítmény MW Darabszám 5 Kiesés hatása az energiarendszerre Nem jelentős Renewable Energy Park at 9

10 Biogáz - Észak-Pest BIOminden Különleges energiaforrások KP

11 Főbb jellemzők Főbb berendezések Fermentor technológia rothasztó tartályok, gáztároló, gázmotor Kiterjedés 5 ha Kitettség Szél x Víz Földrengés x Szárazság Hőhullám Vihar/tornádó X Teljesítmény 1-5 MW Darabszám 50 Kiesés hatása az energiarendszerre Nem jelentős Renewable Energy Park at 11

12 Víz - Bős - felvíz, alállomás Vízerőművek Különleges energiaforrások KP

13 Víz - Bős - Alvíz Vízerőművek Különleges energiaforrások KP

14 Főbb jellemzők Főbb berendezések Duzzasztó, felvízi tó/tároló, vízerő telep, alállomás ha Kiterjedés Kitettség Szél Víz X Földrengés X Szárazság X Hőhullám Vihar/tornádó Teljesítmény (0,01-) MW (-20000) Darabszám 50 Kiesés hatása az energiarendszerre Nem jelentős Renewable Energy Park at 14

15 Nukleáris - Trillo, ES, 1000 MW

16 Nukleáris - Trillo, ES KP - Atomerőművek 16

17 Nukleáris - Isar II., D KP - Atomerőművek 17

18 Nukleáris - Isar II., D KP - Atomerőművek 18

19 Főbb jellemzők Főbb berendezések Reaktorcsarnok, turbina csarnok, alállomás, hűtési rendszer, segédüzemek Kiterjedés 300 ha Kitettség Szél Víz x Földrengés X Szárazság X Hőhullám Vihar/tornádó Teljesítmény 2000 MW Darabszám 1-2 Kiesés hatása az energiarendszerre Nagyon jelentős Renewable Energy Park at 19

20 Szénhidrogén - Százhalombatta

21 Szénhidrogén Százhalombatta gőz/gázturbina Renewable Energy Park at 21

22 Főbb jellemzők kazán, turbina csarnok, alállomás, Főbb berendezések hűtési rendszer, segédüzemek, füstgáz rendszer, kémény, olajtartályok Kiterjedés 100 ha Kitettség Szél x Víz x Földrengés X Szárazság x Hőhullám Vihar/tornádó Teljesítmény 1000 MW Darabszám 1-2 Kiesés hatása az energiarendszerre Jelentős Renewable Energy Park at 22

23 CCGT G3 KP - Gázturbinák

24 Gönyű CCGT 410 MW KP - Gázturbinák

25 Főbb jellemzők gázturbina, turbina csarnok, Főbb berendezések alállomás, hűtési rendszer, segédüzemek, füstgáz rendszer, kémény, olajtartályok Kiterjedés 20 ha Kitettség Szél x Víz x Földrengés x Szárazság x Hőhullám Vihar/tornádó Teljesítmény MW Darabszám 6 Kiesés hatása az energiarendszerre Jelentős Renewable Energy Park at 25

26 Gázmotor CHP 2 MW KP - Gázturbinák

27 Főbb jellemzők Főbb berendezések gázmotor, épület, gázhálózat, hőhálózat, Kiterjedés 1 ha Kitettség Szél Víz Földrengés x Szárazság Hőhullám x Vihar/tornádó Teljesítmény 0,5-5 MW Darabszám 600 Kiesés hatása az energiarendszerre Nem jelentős Renewable Energy Park at 27

28 Szél V kw E kw E kw Szélerőművek Különleges energiaforrások KP

29 Szél MD-77 1,5 MW V-90 1,8 MW E-70 2 MW Szélerőművek Különleges energiaforrások KP

30 Főbb jellemzők Főbb berendezések Szélturbina, (gyűjtő) alállomás Kiterjedés 2 ha Kitettség Szél X Víz x Földrengés x Szárazság Hőhullám Vihar/tornádó X Teljesítmény 1-4 MW Darabszám 200 Kiesés hatása az energiarendszerre Nem jelentős Renewable Energy Park at 30

31 Végles, SK

32 Ponholz, D

33 Buzitka, SK (Bozita)

34 Főbb jellemzők Főbb berendezések Kiterjedés Kitettség Szél Víz Földrengés Szárazság Hőhullám Vihar/tornádó Teljesítmény Darabszám Kiesés hatása az energiarendszerre panelek, inverter 2 ha/mw x x X 0,5-10 MW 200 MW Nem jelentős Renewable Energy Park at 34

35 Összegzés Szél Víz Földreng és Szárazs ág Hőhull ám Vihar/tor nádó MW Hazai darabs zám Kiesés hatása az energiarendszerre Szén X X jelentős Szilárd biomassza Biogáz Víz x x X x 50 4 nem jelentős x X 1 30 nem jelentős X X X 0,1-től nem jelentős Nukleáris x X X nagyon jelentős Gázturbina (GT/CHP/ x CCGT) x x x 10-től jelentős Szénhidro gén x x X x jelentős Gázmotor Szél Nap (PV) X x nem jelentős x x x X nem jelentős x x X 1 40 nem jelentős Renewable Energy Park at 35

36 Köszönöm a figyelmet! Renewable Energy Park at 36
