1 ÖNTÖDEI GÉPEK ÜZEMTANA ANYAGMÉRNÖK BSC KÉPZÉS FÉMELŐÁLLÍTÁSI ÉS ÖNTÉSZETI SZAKIRÁNY ÖNTÉSZETI MODUL (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ÖNTÉSZETI INTÉZET Miskolc, 2016/17. II. félév

2 Tartalomjegyzék 1. Tantárgyleírás, tárgyjegyző, óraszám, kreditérték 2. Tantárgytematika (órára lebontva) 3. Vizsgakérdések 4. Egyéb követelmények

3 1. TANTÁRGYLEÍRÁS Tantárgy neve: ÖNTÖDEI GÉPEK ÜZEMTANA Tantárgy Neptun kódja: MAKMÖT272B Tárgyfelelős intézet: Miskolci Egyetem, Műszaki Anyagtudományi Kar, Metallurgiai- és Öntészeti Intézet Tantárgyelem: kötelező Tárgyfelelős: Ferenczi Tibor mérnök-tanár Javasolt félév: 6. tavaszi félév Óraszám/hét: 3 óra előadás Kreditpont: 3 Előfeltétel: Forma és magkészítés (MAKMÖT268B) Számonkérés módja: aláírás,-kollokvium Tagozat: Bsc nappali, Fémelőállítási És Öntészeti Szakirány Öntészeti Modul A tantárgy feladata és célja: A tantárgy célja az öntészeti technológiák során alkalmazott berendezések felépítésének és működésének megismertetése A tantárgy tematikus leírása: A tantárgy az öntvénygyártás technológiai sorrendjében tárgyalja a gyártási folyamatban alkalmazott berendezések felépítését és működését: az olvasztóművek anyagellátásának főbb berendezései a folyékony fém tárolására, szállítására, öntésére szolgáló berendezések a formázóanyagok tárolásának és szállításának berendezései a formázóanyagok előkészítésére és újrafeldolgozására használt gépek és berendezések a formázó és magkészítő gépek folyamatos formázósorok, öntvénytisztítás A kurzusra jelentkezés módja: a regisztrációs héten NEPTUN rendszeren keresztül. A tantárgy felvételének előfeltétele: Forma és magkészítés (MAKMÖT268B) Oktatási módszer: Előadások, kivetítés használatával Félévközi számonkérés módja, követelmények:

4 Az aláírás feltételei a félév során: az előadások legalább 60%-ának látogatása, saját, kézzel írt órai jegyzet készítése és bemutatása. Sikeres írásbeli ZH alapján (az elérhető pontszám min. 50%-ának megszerzése). Értékelés: A tantárgy lezárásának módja: vizsga A vizsga szóbeli, felkészülés időigény szerint. A vizsga időtartama: átlag 15 perc A tárgy anyagából félév végén egy zárthelyi feladat megírására kerül sor, melynek tartalma az oktatott anyag alapjainak, rendszerének ismeretét ellenőrző kérdésekből áll. Az eredményes zárthelyi feltétele a megszerezhető összes pontszám több mint 50%-ának megszerzése. Az eredményes zárthelyi megajánlott jegyet jelent a vizsgára. Értékelés: ötfokozatú értékelés Oktatási segédeszközök: számítógép, projektor Kötelező irodalom: 1. Dr. Tóth Levente: Öntödei gépek és berendezések, Tankönyvkiadó, Budapest Varga Ferenc: Öntészeti kézikönyv, Műszaki Könyvkiadó, Budapest, Vörös Árpád. Öntvénytisztítás és kikészítés, Műszaki Könyvkiadó, Budapest, D. M. Stefanescu (ASM International. Handbook Committee): ASM Handbook Volume 15 Casting, ASM International 1988 Ajánlott irodalom: 1. Felner Sándor: Vasöntödék olvasztóberendezései, Műszaki Könyvkiadó, Budapest, Faragó Elza: Az öntöttvas olvasztása villamos kemencében, Műszaki Könyvkiadó, Budapest, John R. Brown: FOSECO Ferrous Foundryman s Handbook, Butterwort- Heinemann, Oxford, Dr. H. Kauffmann: Metallurgy and Processing of High-Integrity Light Metal Pressure Casting, Schiele&Schön, 2005

5 2. TANTÁRGYTEMATIKA ÖNTÖDEI GÉPEK ÜZEMTANA Tantárgytematika (ÜTEMTERV) Aktuális tanév 2. félév (tavaszi) Időpont Az előadások tematikája Előadó 1. február Bevezetés. Féléves feladatok kiadása. Ferenczi Tibor 2. február Az olvasztóművek anyagellátása. Ferenczi Tibor 3. február március A folyékony fém tárolása, szállítása, öntése. Por- és gáz képződés az öntödei olvasztóművekben, a környezetszennyezés csökkentése. Pneumatikus és hidraulikus erőátviteli rendszerek Ferenczi Tibor Ferenczi Tibor 5. március Öntvénytisztítás berendezései Ferenczi Tibor 6. március március március március NINCS ÓRA, beleszámítva a március 22,-i hosszabb órába ÓRACSERE ÖNTÉSZETI TECHN. 2. ea. A formázó anyagok előkészítésére szolgáló berendezések, előkészítő, ÓRACSERE ÖNTÉSZETI TECHN. 2. ea. Mende-Tokár Mónika Kovács Balázs Mende-Tokár Mónika 8. március A forma és magkészítés gépei Kovács Balázs 9. április április április április NINCS ÓRA, beleszámítva a március 29,-i hosszabb órába NINCS ÓRA, beleszámítva az április 19,-I hosszabb órába ÓRACSERE ÖNTÉSZETI TECHN. 2. ea. Formázó anyagok tárolására, szállítására szolgáló berendezések Mende-Tokár Mónika Kovács Balázs 12. április Zárthelyi feladat Ferenczi Tibor 13. május értékelés, pótzárthelyi Ferenczi Tibor 14. május KONZULTÁCIÓ Ferenczi Tibor 15. május KONZULTÁCIÓ Ferenczi Tibor

6 3. VIZSGAKÉRDÉSEK 1. Az anyagterek tipikus felépítési módjai, tárolás, anyagmozgatás, adagösszeállítás. 2. A kupolókemencék adagoló berendezései, levegőellátása. 3. A forrószeles kupolókemencék levegő előmelegítési módjai, füstgázelvezetés 4. Kupolókemencék segédberendezései 5. Öntőkemencék 6. Öntőüstök 7. Az olvasztóművek emissziója és levegőtisztaság védelme 8. A formázókeverékek alkotórészeinek tároló berendezései 9. Gumihevederes és lemeztagos szállító szalagok 10. A formázóanyagok pneumatikus szállító berendezései 11. Formaürítő berendezések 12. Rögtörő és osztályozó berendezések vasleválasztó mágnesek 13. A formázóanyagok szárítása, hűtése, porbeválasztása. 14. Homokkeverő gépek főbb típusai és működésük A bentonitos formázógépek frissítésére ill. regenerálására szolgáló rendszerek A műgyantakötésű és a vízüveges formázó és maghomokkeverékek újrafeldolgozó rendszerei 17. Bentonítkötésű formák készítésére szolgáló présformázó gépek 18. Rázvapréselő gépek 19. Air-impact formázógépek, homokröpítő gépek 20. Vákuumformázás 21. A héjhomok-készítés gépei, héjformázó gépek. 22. Magkészítő gépek működése, típusai 23. A folyamatos formázósarok felépítése, működése 24. Az öntvénytisztítás folyamata 25. Szemcseszóró tisztítógépek 26. Vízsugaras tisztítógépek 27. Az öntvények kikészítéséhez szükséges berendezések 28. Integrált öntvénytisztítás

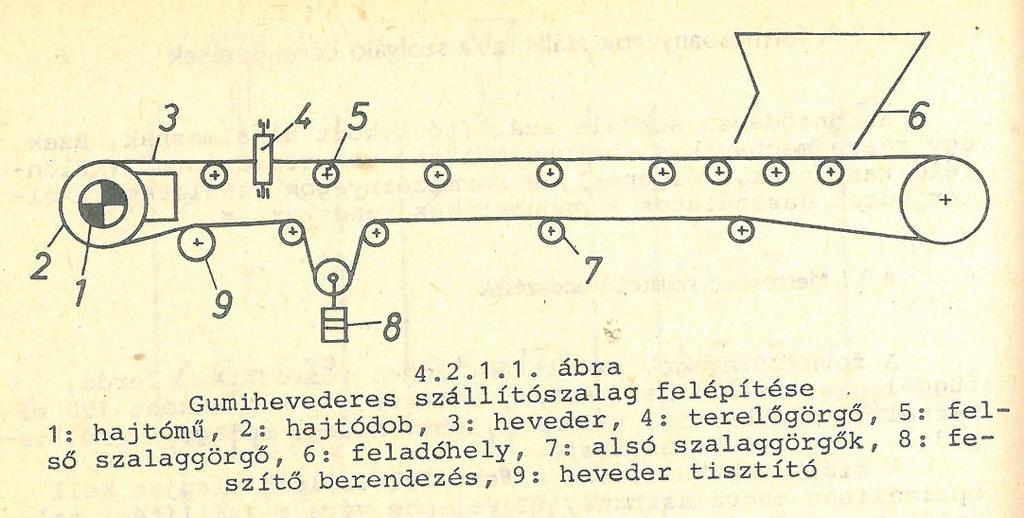

7 Zárthelyi Kérdések 1. Adagolóberendezések fajtái? a. Szegmenszárak b. Szalagos záróadagolók i. Mérleges ii. mozgathatók c. csigás adagoló d. vibrációs adagoló e. szekrényes adagoló f. tolólapos zár 2. Gumihevederes szállitószalag felépitése, a. vázlat, b. főbb szerkezeti elemek megnevezése 3. Anyagleadás jellemzői elevátoroknal, a. a pólustávolság és póluspont értelmezése (vázlattal) b. a különböző ürítési módok és feltételei a.

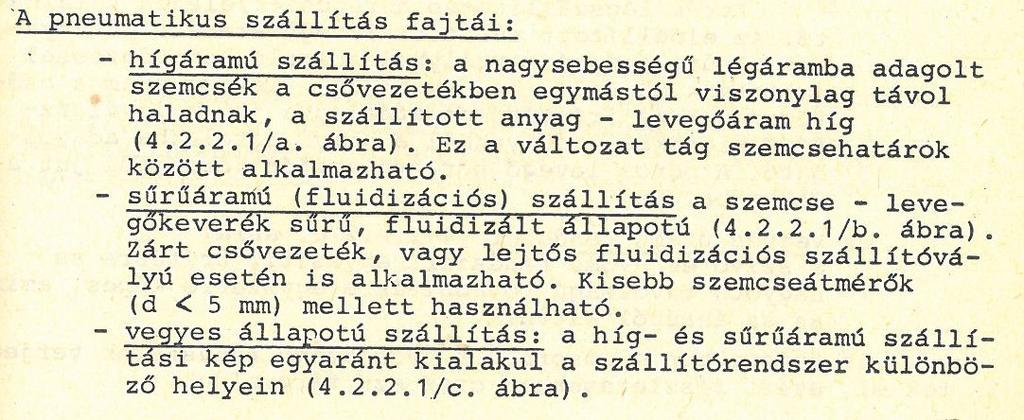

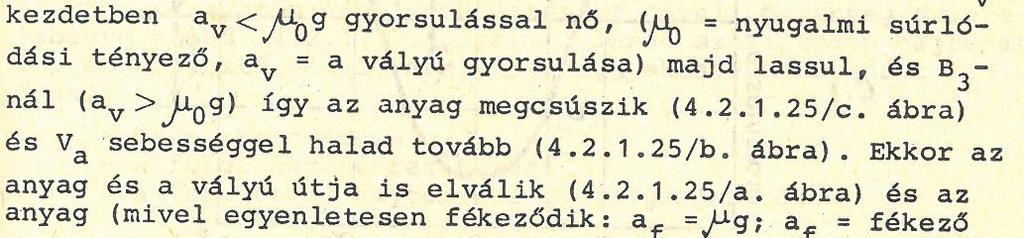

8 b. 4. Rázó (asszimetrikus gyorsítást biztosító) szállitógépek működési elve, a. Vázlat b. A szállitás feltétele a.. b.. 5. A lengő szállitógépek (asszimmetrikus lengömozgás) fajtái 6. Pneumatikus szállítás fajtái, a különböző áramlási képek vázlata

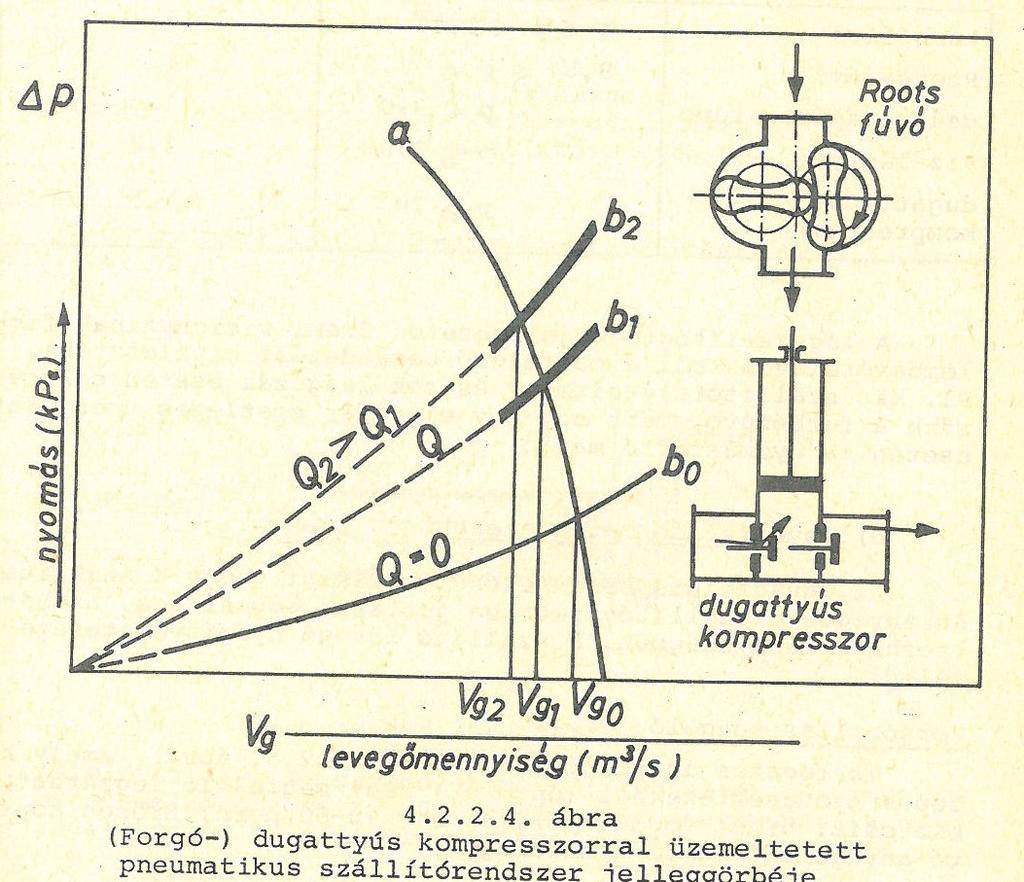

9 7. Turbófúvós és kompresszoros pneumatikus szállítórendszerek jelleggörbei, ezek értelmezése 8. Kombinált szemcsetisztító berendezés vázlata, működése

10 4. EGYÉB KÖVETELMÉNYEK A vizsga közben a mobiltelefon használata tilos! Feladat Dátum ZH Április 19. Miskolc, február 03. Ferenczi Tibor tantárgyjegyző Dr. Varga László intézetigazgató
