1 The Unified Software Development Process Rational Unified Process Krizsán Zoltán Ficsor Lajos Miskolci Egyetem Általános Informatikai Tanszék Utolsó módosítás: Történet The Rational Rational Unified Process Rational Objectory Process (fázisok, iteratív megközelítés) Objectory Process Funkcionális teszt Teljesítmény teszt Szükségletek menet. Üzleti tervezés Adat tervezés UI (GUI) tervezés UML Ericsson RUP/ 2 Feltételek + Egyre nagyobb, komplex rendszerek + Újrahasználhatóság, áttelepíthetőség + Gyorsaság + Team modell + Modern algoritmusok -/ +Növekvő hardver erőforrások RUP/ 3

2 Általános séma Definiálja ki, mikor, mit, hogyan fog elkészíteni, hogy a kész rendszer a megfelelő célt szolgálja. Megrendelő szükségletei Szoftver Tervezési Folyamat Szoftver rendszer RUP/ 4 RUP definició Keretrendszer, amely : Egységesített fejlesztési módszertan Adott elvek és módszerek alapján Meghatározott tevékenységsorozattal Előírja a fejlesztési folyamat lépéseit RUP/ 5 Üzleti modell Probléma: a menedzserek nem értik a programozói leírást. A RUP megoldotta a problémát: business Use- Case Jelölésrendszere megegyezik a Use Case-ével, de a cég üzleti folyamatait írja le, üzleti ciklusokra bontva. RUP/ 6

3 Unified Process tulajdonságai / 1 Keret rendszer Komponens alapú. lszemléletű Jól definiált interfészeken keresztül kapcsolódik. Az UML jelölésrendszerét használja. RUP/ 7 Unified Process tulajdonságai / 2 Használati-eset vezérelt (Use - Case Driven) Architektúra központú (Architecture Centric) Iteratív és inkrementáló (Iterative and Incremental) RUP/ 8 Használati-eset vezérelt / 1 HASZNÁLATI ESET (USE CASE) A rendszer funkcionalitását fejezi ki: Megmutatja az adott feladat végrehajtásának az eredményét Megfogalmazza a felhasználónak a rendszerrel szemben támasztott elvárásait RUP/ 9

4 Használati-eset vezérelt / 2 Specifikálja Használati eset modell Analízis modell Tervezési modell Realizálja Eloszt Telepítési modell Megvalósítja Implementációs modell Ellenőrzi Teszt modell RUP/ 10 Architectúra-központú / 1 Az architektúra egy rendszer elemeinek és működési folyamatainak egyfajta strukturális nézete, amelyben kifejezésre jut, hogy az egyes részek hogyan működnek együtt, és hogyan kommunikálnak egymással. Raffai Márta : Egységesített megoldások a fejlesztésben RUP/ 11 Architektúra-központú / 2 Az architektúra: Elősegíti a statikus, dinamikus elemek modellezését A rendszert interfészeken keresztül kapcsolódó komponensek rendszereként modellezi. Az architektúra a megbízó üzleti elvárásaiból ered RUP/ 12

5 Architektúra-központú / 3 Szintjei: Üzleti követelmény architektúra Logikai - koncepcionális (építőelemek, funkciók, szolgáltatások, együttműködés) Fizikai: technikai, technológiai megoldások (hardver, szoftver, komponens, kódok, fájlok) RUP/ 13 Architektúra-központú / 4 Az architektúra "4+1" nézete RUP/ 14 Architectúra-központú / 5 Réteg (layer): jól elhatárolható rész, elemei azonos jellemzőkkel, interfész típusokkal Rétegei: Felhasználói-specifikus alkalmazási Általános alkalmazási Középréteg (middleware) Rendszer - szoftver RUP/ 15

6 Architectúra-központú / 6 A modellek felépítik tik, megjelenítik tik, dokumentálj lják az architektúrát Inception Elaboration Construction Transition idő Architektúra RUP/ 16 Inkrementális Analízis Specifikáció Tervezés Specifikáció Implem. Tervezés Specifikáció Tesztelés Tesztelés Implem. Tervezés Implem. Tesztelés Használat RUP/ 17 Előnyei: Ha rossz útra tévedtünk, akkor csak az utolsó lépés eredménytelen. Kisebb a rizikó, a problémák hamarabb a felszínre kerülnek. Gyorsabb fejlesztés (tisztább, rövid részek). Minden lépés után "átadható" a rendszer. Könnyebben változtatható. Jobban újrahasználható. Jobb minőség. RUP/ 18

7 Iteráció / 1 Elsőként csak a felhasználó-kritikus komponensek Később a gyakorlati hasznosság szerint fokozatosan bővül RUP/ 19 Iteráció / 2 Létrehozni és s ellenőrizni az architektúrát Definiálni a teszt feltételeket teleket és s a folyamatot Iterakciót megtervezni Felhasználói i dokumentáci ciót t elkész szíteni Telepíteni a rendszert begyűjteni a felhasználói i reakciókat kat Szinkronizálni a modelleket Használati-eset diagram Architektúra RUP/ 20 Iteráció / 3 H. E. -al a rendszer funkcióit, az arch-val a sikeres terméket szimbolizáljuk Az arch. egy durva becslést ad a nem specifikus H. E. kimeneteire H. E. alapján készül az alrendszer- és komponens-arch. A H. E. specifikációk egyre világosabbá teszik az arch. RUP/ 21

8 Iteráció / 4 Előnyei: Felhasználó nyugodt, igényei folyamatosan beépülnek Fejlesztő nyugodt, munkavégzés hatékonysága nő kisebb a ráfordítási kockázat, hiba esetén csak egy iteráció költségei buknak Kisebb a sikertelenség kockázata, teszteléskor kiderülnek a problémák RUP/ 22 Iterációk és munkafolyamatok / 1 RUP/ 23 Erőbedobás, ütemterv RUP/ 24

9 "Mérföldkövek" Minden fázisban 1 vagy több iteráció! Inception Elaboration Construction Transition idő Konkrét követelmények Architektúra Alap rendszer Produktum (kész "termék") RUP/ 25 Ciklusok, fázisok, iterációk termék Termék életciklus generációk 1. generáció 2. generáció n. generáció ciklus Fejlesztési életciklus fázis iteráció kiindulás kidolgozás építkezés átmenet 1. iteráció 2.iteráció n. iteráció munkafolyamat analízis tesztelés RUP/ 26 Statikus struktúra (elsődleges modell elemek) Ki? szerepkör (role) Hogyan? tevékenység (activity) Mit? termék (artifact) Mikor? munkafolyamat (workflow) RUP/ 27

10 Szerepkör (role) A szerepkör a munkában résztvevő személy vagy személyek egy csoportjának viselkedését és felelősségi körét definiálja. Viselkedés: a szerepkörhöz rendelt tevékenységek Felelősségi kör: azok a termékek, amiket létrehoz, módosít. Személy (resource): konkrét élő személyek pl.: Lajos, Dénes, Gyuri, Miki,... RUP/ 28 Szerepkör (role) (folyt.) Szerepkör: designer, design reviewer, architect, use case author stb. Szerepkör : Személy = n : m Egy személy akár egy munkanapon belül is betölthet több szerepkört. A szerepkörök és a személyek közötti leképezés megtervezése a projekt menedzser feladata. RUP/ 29 Tevékenység (activity) A munka egy egysége, amelyet egy a személynek egy adott szerepkörben kell elvégeznie. A projekt szempontjából szükséges eredménye van Általában egy termék létrehozása, vagy frissítése (modell, osztály, terv) Minden tevékenység egy adott szerepkörhöz rendelt. RUP/ 30

11 Tevékenység (activity) (folyt.) Általában néhány órát, max. néhány napot vesz igénybe. Általában egy személy végzi, és kevés személyre van hatása Egy adott tevékenység a projekt során többször ismétlődhet, ugyan ahhoz a szerepkörhöz, de nem feltétlenül ugyan ahhoz a személyhez rendelve. RUP/ 31 Tevékenység (activity) (folyt.) Példák: Execute performance test (Performance Tester) Plan an iteration (Project Manager) Review the design (Design Reviewer) RUP/ 32 Termék (artifact) Egy része az információnak, amelyet használ, módosít vagy eredményez a fejlesztési folyamat. Egy szerepkör egy tevékenységének bemenete és/vagy eredménye. Példák: modell, forrás kód, bináris kód, dokumentum Egy termék más termékekből állhat össze. (Például egy tervezési modell számos osztály tervét tartalmazza.) RUP/ 33

12 Munkafolyamat (workflow) Tevékenységek sorozata, melynek eredménye van, vagy kapcsolat a személyek között. RUP/ 34 A role played by an individual or a team Példa a személy, termék, tevékenység fogalmakra Tevékenység A unit of work Személy Analyst responsible for Describe a Use Case Termék Use case Use case package A piece of information that is produced, modified, or used by a process RUP/ 35 Figyelem! A magyar szóhasználat kialakulatlansága miatt a "munkafolyamat" kifejezést két értelemben is szokás használni: workflow (javaslatom: munkafolyamat) discipline (javaslatom: résztevékenység) Vegyes nyelven (de ezáltal pontosabban) fogalmazva: Egy discipline végrehajtási módját egy hozzá rendelt core workflow definiálja. RUP/ 36

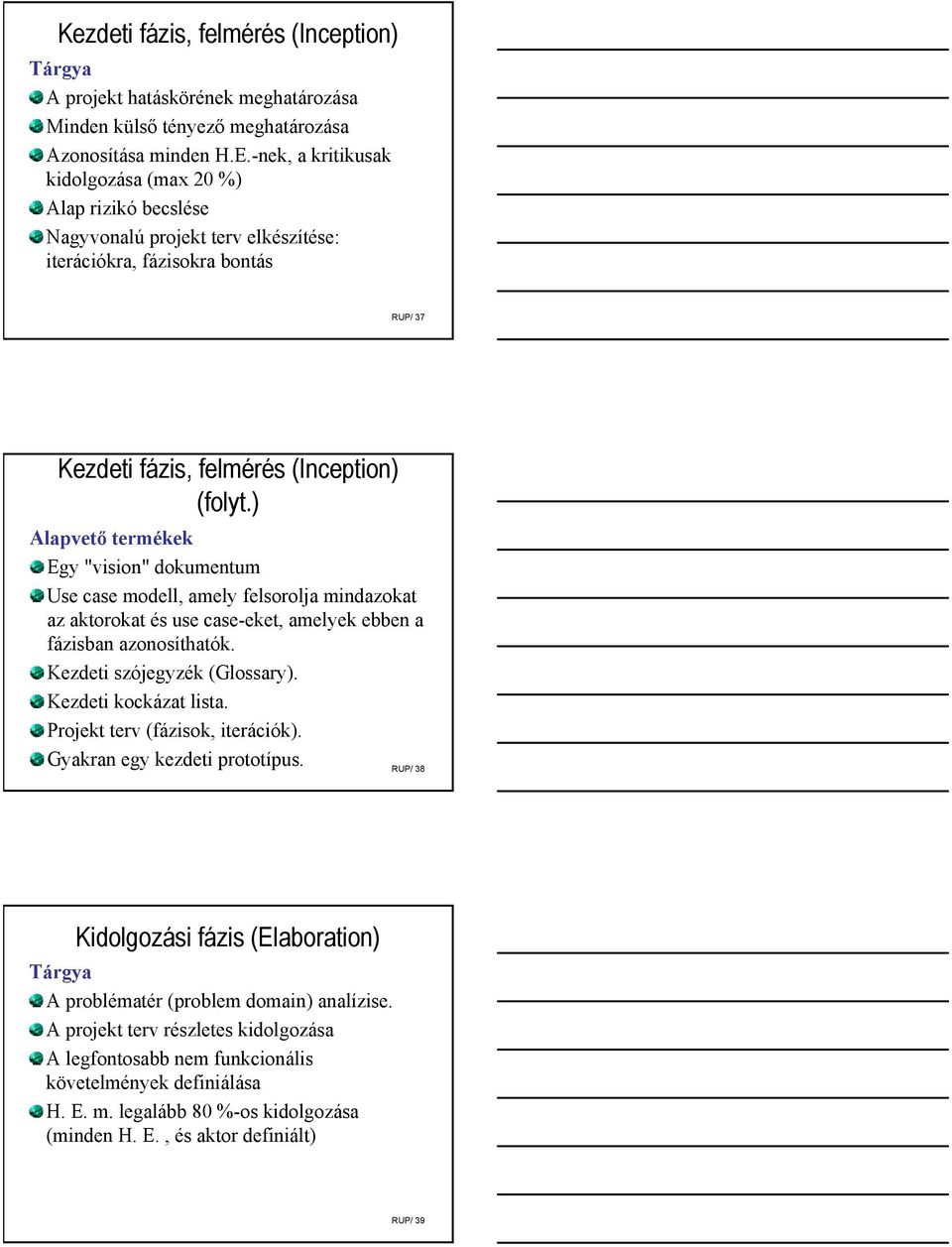

13 Kezdeti fázis, felmérés (Inception) Tárgya A projekt hatáskörének meghatározása Minden külső tényező meghatározása Azonosítása minden H.E.-nek, a kritikusak kidolgozása (max 20 %) Alap rizikó becslése Nagyvonalú projekt terv elkészítése: iterációkra, fázisokra bontás RUP/ 37 Kezdeti fázis, felmérés (Inception) (folyt.) Alapvető termékek Egy "vision" dokumentum Use case modell, amely felsorolja mindazokat az aktorokat és use case-eket, amelyek ebben a fázisban azonosíthatók. Kezdeti szójegyzék (Glossary). Kezdeti kockázat lista. Projekt terv (fázisok, iterációk). Gyakran egy kezdeti prototípus. RUP/ 38 Kidolgozási fázis (Elaboration) Tárgya A problématér (problem domain) analízise. A projekt terv részletes kidolgozása A legfontosabb nem funkcionális követelmények definiálása H. E. m. legalább 80 %-os kidolgozása (minden H. E., és aktor definiált) RUP/ 39

14 Kidolgozási fázis (Elaboration) (foyt.) Alapvető termékek Use case modell (min. 80%-os készültségben) Kiegészítő (nem funkcionális, illetve use casehez nem köthető) követelmények Szoftver architektúra leírás Végrehajtható architekturális prototípus Továbbfejlesztett kockázati lista Részletes projekt terv Részletes projekt terv RUP/ 40 Kivitelezési fázis (Construction) Végleges felhasználói kézikönyv Kész szoftver termék Teljes leírása a terméknek Általában ezen fázis végén jön létre a béta verzió RUP/ 41 Átalakulási (átadási) fázis (Transition) Béta teszt Dokumentációk frisssítése, ha szükséges Végleges telepítés, konfigurálás Felhasználók oktatása Gratulációk fogadása RUP/ 42

15 Üzleti modellezés Feladata a szervezet céljainak és struktúrájának feltárása feltárni a szervezet aktuális problémáit meggyőződni arról, hogy a felhasználók és a fejlesztők ugyanazt látják a rendszer követelményeinek levezetése a szervezet igényiből RUP/ 43 Követelményfeltárás / 1 Ötletek begyűjtése (rövid név - rövid leírás) Státusz Becsült implementálási költség Prioritás Rizikószint Eredménye: tulajdonság lista A rendszer tartalmának megértése Azonosítani, elnevezni az objektumokat Eredménye: Business vagy domain modell RUP/ 44 Követelményfeltárás / 2 Funkcionális szükségletek begyűjtése. Használati-eset modellek elkészítése. (A H.E. a rendszer használatának egy lehetséges módja) Eredménye: H. E. modell Nem funkcionális szükségletek begyűjtése. Környezeti, implementálási kényszer (pl.: max 1000 sor), teljesítmény, biztonsági követelmény Eredménye: doksi, esetleg H.E. RUP/ 45

16 Használati-eset model Use Case Use Case Class Object Analysis Design Depl. Impl. Test Component Deployment Sequence Collaboration Statechart Activity RUP/ 46 Analízis Szükségletek mélyebb megértése, javítása, részletezése A rendszer belsejének meghatározása Külső rendszer nézet -> belső - - Eredménye: analízis modell, kontroll osztályok RUP/ 47 Tervezés Megérteni teljes mélységében: UI topológiát, DB technológiát, Szétbontani a feladatot több menedzselhető részre. (Team modell.) Definiálni a fő interfészeket a részrendszerek között. Vizuálisan ábrázolni amit lehet Elkészíteni egy absztrakt rendszer implementációt Termék: design model, design class, interface, Architecture description RUP/ 48

17 Analízis, tervezési model Use Case Use Case Class Object Analysis Design Component Deployment Incl. subsystems and packages Depl. Impl. Test Sequence Collaboration Statechart Activity RUP/ 49 Implementálás A rendszert teljesen kidolgozni Szétosztani a rendszert több futtatható komponensre Elkészíteni a forrásfájlokat, szkripteket. Komponens teszt, előállítani a futtatható bináris állomány(oka)t Eredmény: komponens (forrás, bináris, könyvtár, tábla, doksi, csomag,...), interfész RUP/ 50 Telepítési és megvalósítási model Use Case Analysis Use Case Class Component Object Design Depl. Impl. Test Deployment Sequence Collaboration Statechart Activity Incl. active classes and components RUP/ 51
