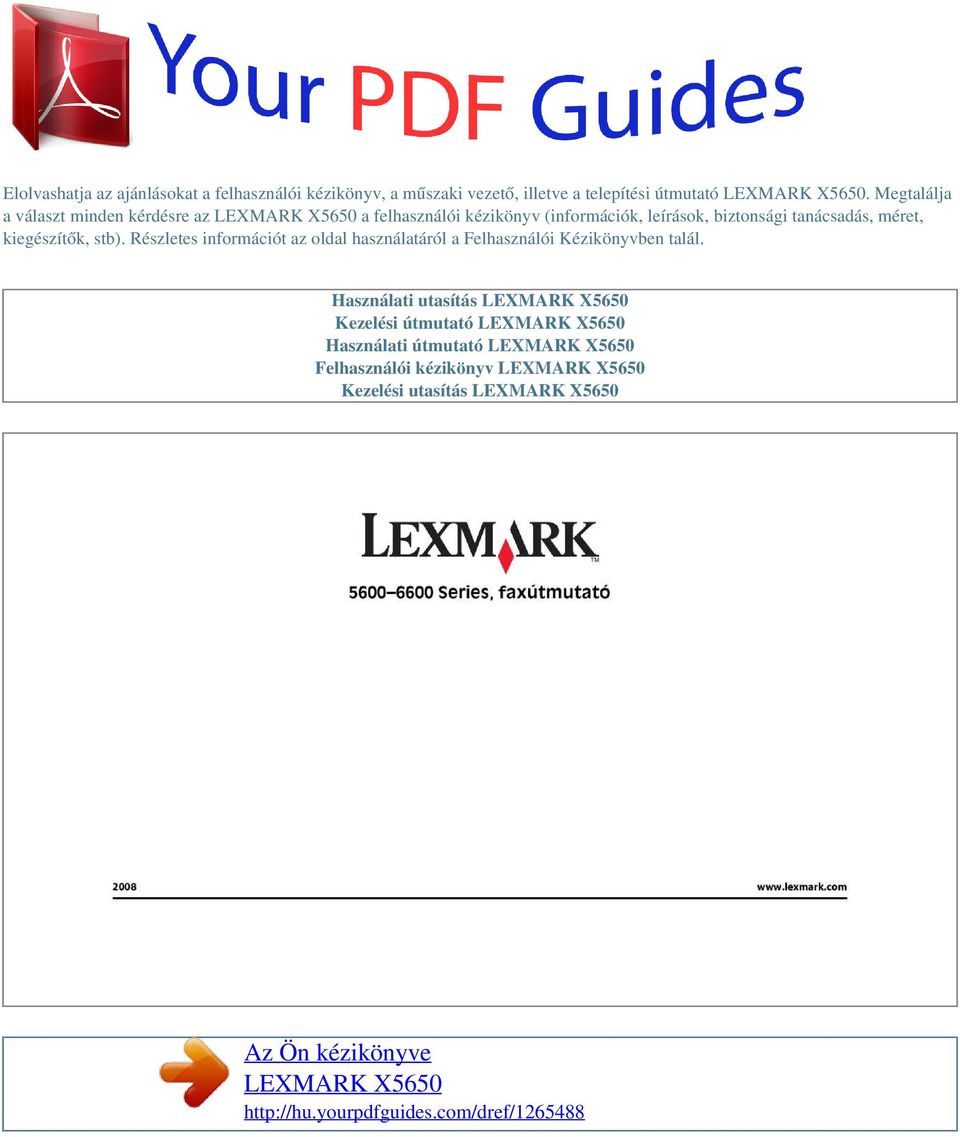

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: Megjegyzés: Lehet, hogy nincsenek mellékelve ilyen dokumentumok a nyomtatóhoz. Elektronikus formátumú Használati útmutató Részletes leírás a nyomtató használatáról. Az elektronikus változat automatikusan települ a nyomtatószoftverrel. Kiegészít leírás a nyomtatószoftver Windows operációs rendszeren való (a világ többi része) A jótállási információk országonként/térségenként változnak. Lásd a nyomtatóhoz mellékelt nyomtatott jótállási dokumentumot. 1 Kattintson a SUPPORT lehetségre. 2 Kattintson a Warranty Information pontra. 3 Kattintson a Statement of Limited Warranty for Inkjet & All-In-One Printers pontra. 4 Olvassa el a jótállást. Jegyezze fel az alábbi adatokat (amelyek a vásárlási nyugtán és a nyomtató hátlapján találhatók), és készítse el azokat, ha az ügyfélszolgálathoz fordul, hogy gyorsabban kiszolgálhassák: Készülék típusszáma Sorozatszám Vásárlás dátuma A vásárlás helye Bevezetés 5 A nyomtató részei A nyomtató részei W P Elem 6 automatikus lapadagoló tálcája Funkció Az eredeti dokumentumok betöltése az automatikus lapadagolóba. Többoldalas dokumentumok beolvasásához, másolásához és faxolásához ajánlott. Megjegyzés: Az automatikus lapadagolóba ne tegyen képeslapot, fényképet, kisméret képet vagy vékony papírt (pl. újságkivágást). Az ilyen dolgokat az üveglapról olvassa be automatikus lapadagoló kimeneti tálcája automatikus lapadagoló papírvezetje A nyomtató kezelpaneljérl Papírkimeneti tálca Memóriakártya-nyílások gyorscsatlakozási laptopport I IN TIN G Az automatikus lapadagolóból kijöv papírok tárolása. Biztosítja, hogy az automatikus lapadagolóba való behúzáskor a papír egyenesen maradjon. A nyomtató kezelése. A nyomtatóból kijöv papírok ide kerülnek. Memóriakártya helyezhet beléjük. 11 F I R W PRIN 12 I TING F I Csatlakoztasson egy hordozható számítógépet Megjegyzés: Lehet, hogy az Ön nyomtatómo- a nyomtatóhoz USB kábellel. delljén nincs ilyen port. Vigyázat - sérülésveszély: Ne érjen hozzá az USB porthoz, kivéve amikor USB kábelt vagy csatlakozókábelt dug be vagy távolít el. Kártyaolvasó jelzfény PictBridge port A kártyaolvasó állapotának jelzése. A memóriakártya elérését a jelzfény villogása jelzi. PictBridgekompatibilis digitális fényképezgép vagy flash meghajtó csatlakoztatható vele a nyomtatóhoz Elem Papírbeállító kar Papírtartó Papírvezetk Adagolófedél automatikus lapadagoló Funkció Állítsa be a papírvezetket. Tegyen be papírt. Biztosítja, hogy behúzáskor a papír egyenesen maradjon. Megakadályozza, hogy tárgyak kerüljenek a papírbetölt nyílásba. Többoldalas, letter, legal vagy A4 méret dokumentumok beolvasása, másolása vagy faxolása. A nyomtató részei 6 Elem 15 Wi-Fi jelzfény Megjegyzés: Lehet, hogy az Ön nyomtatója nem tud vezeték nélküli csatlakozni, és nincs rajta ilyen jelzfény. Funkció A vezeték nélküli kapcsolat állapotának ellenrzése: Elem Fels fedlap Lapolvasó üveglapja Lapolvasó egység Funkció Elérhetvé teszi a lapolvasó üveglapját. Fényképek és dokumentumok beolvasása és másolása. Nem világít: a nyomtató ki van kapcsolva, a bekapcsolása folyamatban van, vagy energiatakarékos módban van. Az energiatakarékos módban a be-/kikapcsolást jelz fény villog. Hozzáférés a nyomtatópatronokhoz. Papírelakadás megszüntetése. Nyomtatópatron behelyezése, kicserélése vagy eltávolítása. További eszközök (adat/faxmodem, telefon vagy üzenetrögzít) csatlakoztatása a nyomtatóhoz. Elfordulhat, hogy ez a csatlakozási mód más országokban/területeken nem érhet el. Megjegyzés: A port eléréséhez távolítsa el a dugót. Narancssárga -Azt jelzi, hogy a nyomtató még nem lett beállítva vezeték nélküli hálózatban való használathoz. -Azt jelzi, hogy a nyomtató ad-hoc kapcsolatra van beállítva, de nem kommunikál másik ad-hoc eszközzel. 4 5 Patrontartó EXT port Narancssárgán villog: a nyomtató konfigurálva van, de nem tud kommunikálni a vezeték nélküli hálózattal. Zöld: a nyomtató csatlakoztatva van a hálózathoz. EXT 6 LINE port A nyomtató aktív telefonvonalhoz csatlakoztatása faxok küldése és fogadása céljából. A nyomtatóval csak akkor lehet kézzel faxot fogadni, ha telefonvonalhoz van csatlakoztatva. Megjegyzés: Ne csatlakoztasson a LINE porthoz további eszközöket, és ne csatlakoztasson DSL, ISDN vagy kábelmodemet a nyomtatóhoz.

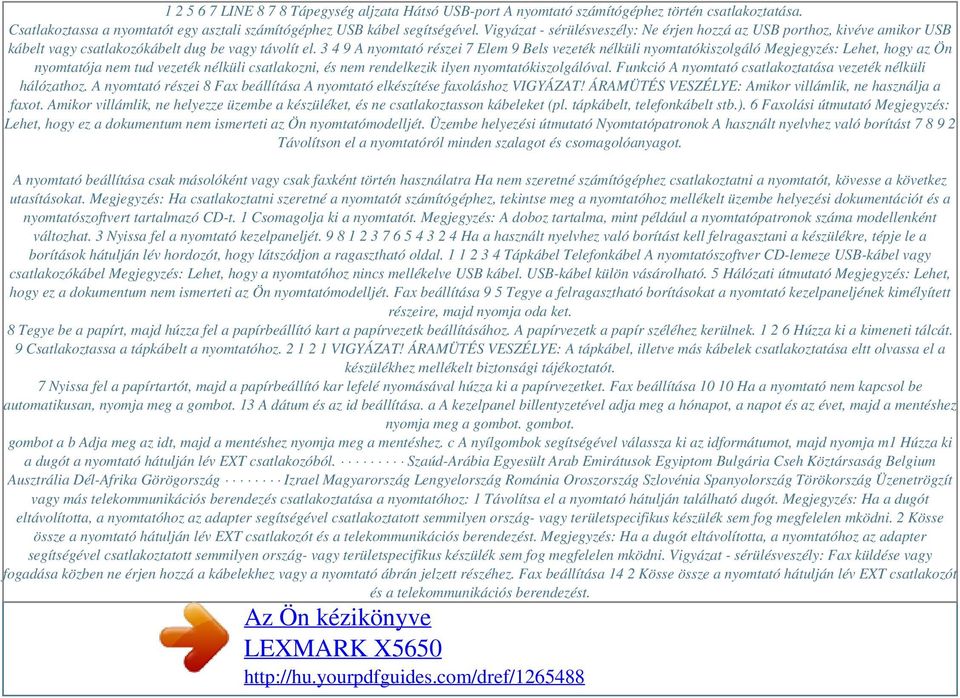

3 LINE Tápegység aljzata Hátsó USB-port A nyomtató számítógéphez történ csatlakoztatása. Csatlakoztassa a nyomtatót egy asztali számítógéphez USB kábel segítségével. Vigyázat - sérülésveszély: Ne érjen hozzá az USB porthoz, kivéve amikor USB kábelt vagy csatlakozókábelt dug be vagy távolít el A nyomtató részei 7 Elem 9 Bels vezeték nélküli nyomtatókiszolgáló Megjegyzés: Lehet, hogy az Ön nyomtatója nem tud vezeték nélküli csatlakozni, és nem rendelkezik ilyen nyomtatókiszolgálóval. Funkció A nyomtató csatlakoztatása vezeték nélküli hálózathoz. A nyomtató részei 8 Fax beállítása A nyomtató elkészítése faxoláshoz VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE: Amikor villámlik, ne használja a faxot. Amikor villámlik, ne helyezze üzembe a készüléket, és ne csatlakoztasson kábeleket (pl. tápkábelt, telefonkábelt stb.). 6 Faxolási útmutató Megjegyzés: Lehet, hogy ez a dokumentum nem ismerteti az Ön nyomtatómodelljét. Üzembe helyezési útmutató Nyomtatópatronok A használt nyelvhez való borítást Távolítson el a nyomtatóról minden szalagot és csomagolóanyagot. A nyomtató beállítása csak másolóként vagy csak faxként történ használatra Ha nem szeretné számítógéphez csatlakoztatni a nyomtatót, kövesse a következ utasításokat. Megjegyzés: Ha csatlakoztatni szeretné a nyomtatót számítógéphez, tekintse meg a nyomtatóhoz mellékelt üzembe helyezési dokumentációt és a nyomtatószoftvert tartalmazó CD-t. 1 Csomagolja ki a nyomtatót. Megjegyzés: A doboz tartalma, mint például a nyomtatópatronok száma modellenként változhat. 3 Nyissa fel a nyomtató kezelpaneljét Ha a használt nyelvhez való borítást kell felragasztani a készülékre, tépje le a borítások hátulján lév hordozót, hogy látszódjon a ragasztható oldal Tápkábel Telefonkábel A nyomtatószoftver CD-lemeze USB-kábel vagy csatlakozókábel Megjegyzés: Lehet, hogy a nyomtatóhoz nincs mellékelve USB kábel. USB-kábel külön vásárolható. 5 Hálózati útmutató Megjegyzés: Lehet, hogy ez a dokumentum nem ismerteti az Ön nyomtatómodelljét. Fax beállítása 9 5 Tegye a felragasztható borításokat a nyomtató kezelpaneljének kimélyített részeire, majd nyomja oda ket. 8 Tegye be a papírt, majd húzza fel a papírbeállító kart a papírvezetk beállításához. A papírvezetk a papír széléhez kerülnek Húzza ki a kimeneti tálcát. 9 Csatlakoztassa a tápkábelt a nyomtatóhoz VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE: A tápkábel, illetve más kábelek csatlakoztatása eltt olvassa el a készülékhez mellékelt biztonsági tájékoztatót. 7 Nyissa fel a papírtartót, majd a papírbeállító kar lefelé nyomásával húzza ki a papírvezetket. Fax beállítása Ha a nyomtató nem kapcsol be automatikusan, nyomja meg a gombot. 13 A dátum és az id beállítása. a A kezelpanel billentyzetével adja meg a hónapot, a napot és az évet, majd a mentéshez nyomja meg a gombot. gombot. gombot a b Adja meg az idt, majd a mentéshez nyomja meg a mentéshez. c A nyílgombok segítségével válassza ki az idformátumot, majd nyomja m1 Húzza ki a dugót a nyomtató hátulján lév EXT csatlakozóból. Szaúd-Arábia Egyesült Arab Emirátusok Egyiptom Bulgária Cseh Köztársaság Belgium Ausztrália Dél-Afrika Görögország Izrael Magyarország Lengyelország Románia Oroszország Szlovénia Spanyolország Törökország Üzenetrögzít vagy más telekommunikációs berendezés csatlakoztatása a nyomtatóhoz: 1 Távolítsa el a nyomtató hátulján található dugót. Megjegyzés: Ha a dugót eltávolította, a nyomtatóhoz az adapter segítségével csatlakoztatott semmilyen ország- vagy területspecifikus készülék sem fog megfelelen mködni. 2 Kösse össze a nyomtató hátulján lév EXT csatlakozót és a telekommunikációs berendezést. Megjegyzés: Ha a dugót eltávolította, a nyomtatóhoz az adapter segítségével csatlakoztatott semmilyen ország- vagy területspecifikus készülék sem fog megfelelen mködni. Vigyázat - sérülésveszély: Fax küldése vagy fogadása közben ne érjen hozzá a kábelekhez vagy a nyomtató ábrán jelzett részéhez. Fax beállítása 14 2 Kösse össze a nyomtató hátulján lév EXT csatlakozót és a telekommunikációs berendezést.

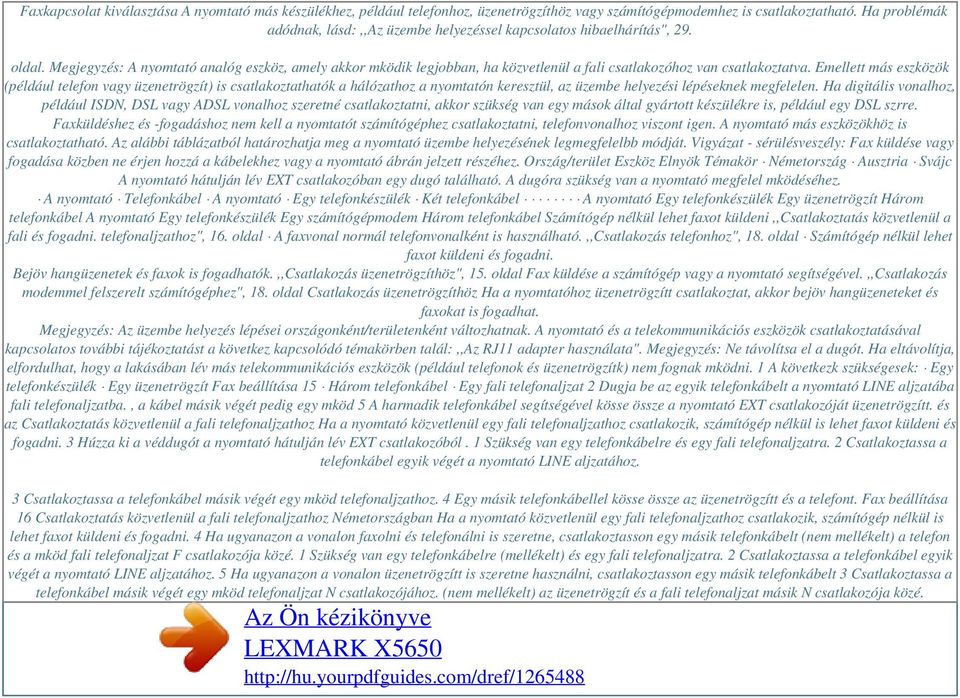

4 Faxkapcsolat kiválasztása A nyomtató más készülékhez, például telefonhoz, üzenetrögzíthöz vagy számítógépmodemhez is csatlakoztatható. Ha problémák adódnak, lásd:,,az üzembe helyezéssel kapcsolatos hibaelhárítás", 29. oldal. Megjegyzés: A nyomtató analóg eszköz, amely akkor mködik legjobban, ha közvetlenül a fali csatlakozóhoz van csatlakoztatva. Emellett más eszközök (például telefon vagy üzenetrögzít) is csatlakoztathatók a hálózathoz a nyomtatón keresztül, az üzembe helyezési lépéseknek megfelelen. Ha digitális vonalhoz, például ISDN, DSL vagy ADSL vonalhoz szeretné csatlakoztatni, akkor szükség van egy mások által gyártott készülékre is, például egy DSL szrre. Faxküldéshez és -fogadáshoz nem kell a nyomtatót számítógéphez csatlakoztatni, telefonvonalhoz viszont igen. A nyomtató más eszközökhöz is csatlakoztatható. Az alábbi táblázatból határozhatja meg a nyomtató üzembe helyezésének legmegfelelbb módját. Vigyázat - sérülésveszély: Fax küldése vagy fogadása közben ne érjen hozzá a kábelekhez vagy a nyomtató ábrán jelzett részéhez. Ország/terület Eszköz Elnyök Témakör Németország Ausztria Svájc A nyomtató hátulján lév EXT csatlakozóban egy dugó található. A dugóra szükség van a nyomtató megfelel mködéséhez. A nyomtató Telefonkábel A nyomtató Egy telefonkészülék Két telefonkábel A nyomtató Egy telefonkészülék Egy üzenetrögzít Három telefonkábel A nyomtató Egy telefonkészülék Egy számítógépmodem Három telefonkábel Számítógép nélkül lehet faxot küldeni,,csatlakoztatás közvetlenül a fali és fogadni. telefonaljzathoz", 16. oldal A faxvonal normál telefonvonalként is használható.,,csatlakozás telefonhoz", 18. oldal Számítógép nélkül lehet faxot küldeni és fogadni. Bejöv hangüzenetek és faxok is fogadhatók.,,csatlakozás üzenetrögzíthöz", 15. oldal Fax küldése a számítógép vagy a nyomtató segítségével.,,csatlakozás modemmel felszerelt számítógéphez", 18. oldal Csatlakozás üzenetrögzíthöz Ha a nyomtatóhoz üzenetrögzítt csatlakoztat, akkor bejöv hangüzeneteket és faxokat is fogadhat. Megjegyzés: Az üzembe helyezés lépései országonként/területenként változhatnak. A nyomtató és a telekommunikációs eszközök csatlakoztatásával kapcsolatos további tájékoztatást a következ kapcsolódó témakörben talál:,,az RJ11 adapter használata". Megjegyzés: Ne távolítsa el a dugót. Ha eltávolítja, elfordulhat, hogy a lakásában lév más telekommunikációs eszközök (például telefonok és üzenetrögzítk) nem fognak mködni. 1 A következk szükségesek: Egy telefonkészülék Egy üzenetrögzít Fax beállítása 15 Három telefonkábel Egy fali telefonaljzat 2 Dugja be az egyik telefonkábelt a nyomtató LINE aljzatába fali telefonaljzatba., a kábel másik végét pedig egy mköd 5 A harmadik telefonkábel segítségével kösse össze a nyomtató EXT csatlakozóját üzenetrögzítt. és az Csatlakoztatás közvetlenül a fali telefonaljzathoz Ha a nyomtató közvetlenül egy fali telefonaljzathoz csatlakozik, számítógép nélkül is lehet faxot küldeni és fogadni. 3 Húzza ki a véddugót a nyomtató hátulján lév EXT csatlakozóból. 1 Szükség van egy telefonkábelre és egy fali telefonaljzatra. 2 Csatlakoztassa a telefonkábel egyik végét a nyomtató LINE aljzatához. 3 Csatlakoztassa a telefonkábel másik végét egy mköd telefonaljzathoz. 4 Egy másik telefonkábellel kösse össze az üzenetrögzítt és a telefont. Fax beállítása 16 Csatlakoztatás közvetlenül a fali telefonaljzathoz Németországban Ha a nyomtató közvetlenül egy fali telefonaljzathoz csatlakozik, számítógép nélkül is lehet faxot küldeni és fogadni. 4 Ha ugyanazon a vonalon faxolni és telefonálni is szeretne, csatlakoztasson egy másik telefonkábelt (nem mellékelt) a telefon és a mköd fali telefonaljzat F csatlakozója közé. 1 Szükség van egy telefonkábelre (mellékelt) és egy fali telefonaljzatra. 2 Csatlakoztassa a telefonkábel egyik végét a nyomtató LINE aljzatához. 5 Ha ugyanazon a vonalon üzenetrögzítt is szeretne használni, csatlakoztasson egy másik telefonkábelt 3 Csatlakoztassa a telefonkábel másik végét egy mköd telefonaljzat N csatlakozójához. (nem mellékelt) az üzenetrögzít és a fali telefonaljzat másik N csatlakozója közé.

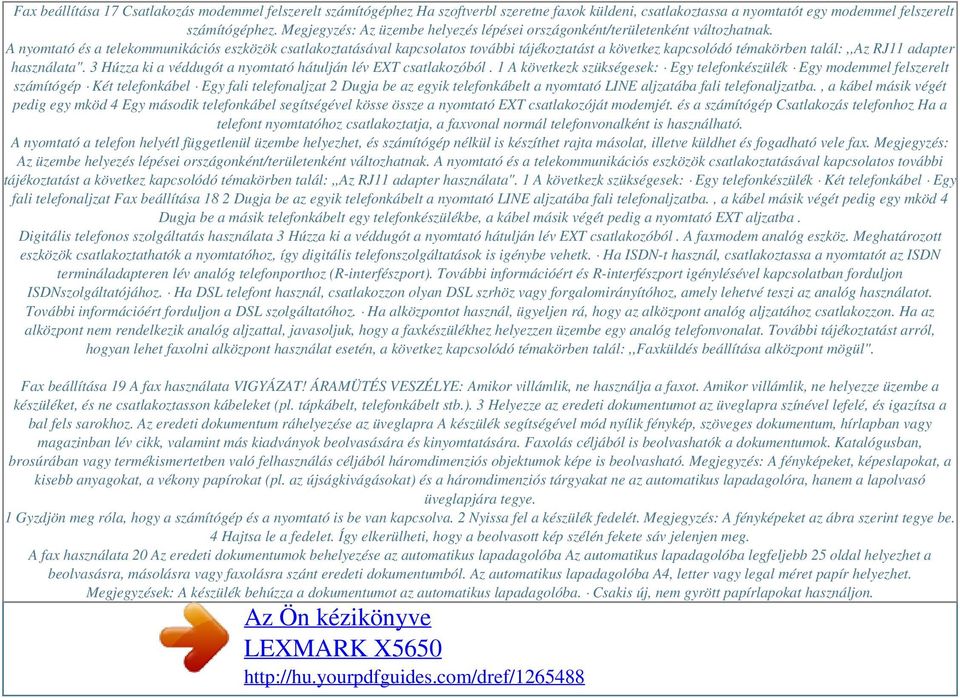

5 Fax beállítása 17 Csatlakozás modemmel felszerelt számítógéphez Ha szoftverbl szeretne faxok küldeni, csatlakoztassa a nyomtatót egy modemmel felszerelt számítógéphez. Megjegyzés: Az üzembe helyezés lépései országonként/területenként változhatnak. A nyomtató és a telekommunikációs eszközök csatlakoztatásával kapcsolatos további tájékoztatást a következ kapcsolódó témakörben talál:,,az RJ11 adapter használata". 3 Húzza ki a véddugót a nyomtató hátulján lév EXT csatlakozóból. 1 A következk szükségesek: Egy telefonkészülék Egy modemmel felszerelt számítógép Két telefonkábel Egy fali telefonaljzat 2 Dugja be az egyik telefonkábelt a nyomtató LINE aljzatába fali telefonaljzatba., a kábel másik végét pedig egy mköd 4 Egy második telefonkábel segítségével kösse össze a nyomtató EXT csatlakozóját modemjét. és a számítógép Csatlakozás telefonhoz Ha a telefont nyomtatóhoz csatlakoztatja, a faxvonal normál telefonvonalként is használható. A nyomtató a telefon helyétl függetlenül üzembe helyezhet, és számítógép nélkül is készíthet rajta másolat, illetve küldhet és fogadható vele fax. Megjegyzés: Az üzembe helyezés lépései országonként/területenként változhatnak. A nyomtató és a telekommunikációs eszközök csatlakoztatásával kapcsolatos további tájékoztatást a következ kapcsolódó témakörben talál:,,az RJ11 adapter használata". 1 A következk szükségesek: Egy telefonkészülék Két telefonkábel Egy fali telefonaljzat Fax beállítása 18 2 Dugja be az egyik telefonkábelt a nyomtató LINE aljzatába fali telefonaljzatba., a kábel másik végét pedig egy mköd 4 Dugja be a másik telefonkábelt egy telefonkészülékbe, a kábel másik végét pedig a nyomtató EXT aljzatba. Digitális telefonos szolgáltatás használata 3 Húzza ki a véddugót a nyomtató hátulján lév EXT csatlakozóból. A faxmodem analóg eszköz. Meghatározott eszközök csatlakoztathatók a nyomtatóhoz, így digitális telefonszolgáltatások is igénybe vehetk. Ha ISDN-t használ, csatlakoztassa a nyomtatót az ISDN termináladapteren lév analóg telefonporthoz (R-interfészport). További információért és R-interfészport igénylésével kapcsolatban forduljon ISDNszolgáltatójához. Ha DSL telefont használ, csatlakozzon olyan DSL szrhöz vagy forgalomirányítóhoz, amely lehetvé teszi az analóg használatot. További információért forduljon a DSL szolgáltatóhoz. Ha alközpontot használ, ügyeljen rá, hogy az alközpont analóg aljzatához csatlakozzon. Ha az alközpont nem rendelkezik analóg aljzattal, javasoljuk, hogy a faxkészülékhez helyezzen üzembe egy analóg telefonvonalat. További tájékoztatást arról, hogyan lehet faxolni alközpont használat esetén, a következ kapcsolódó témakörben talál:,,faxküldés beállítása alközpont mögül". Fax beállítása 19 A fax használata VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE: Amikor villámlik, ne használja a faxot. Amikor villámlik, ne helyezze üzembe a készüléket, és ne csatlakoztasson kábeleket (pl. tápkábelt, telefonkábelt stb.). 3 Helyezze az eredeti dokumentumot az üveglapra színével lefelé, és igazítsa a bal fels sarokhoz. Az eredeti dokumentum ráhelyezése az üveglapra A készülék segítségével mód nyílik fénykép, szöveges dokumentum, hírlapban vagy magazinban lév cikk, valamint más kiadványok beolvasására és kinyomtatására. Faxolás céljából is beolvashatók a dokumentumok. Katalógusban, brosúrában vagy termékismertetben való felhasználás céljából háromdimenziós objektumok képe is beolvasható. Megjegyzés: A fényképeket, képeslapokat, a kisebb anyagokat, a vékony papírokat (pl. az újságkivágásokat) és a háromdimenziós tárgyakat ne az automatikus lapadagolóra, hanem a lapolvasó üveglapjára tegye. 1 Gyzdjön meg róla, hogy a számítógép és a nyomtató is be van kapcsolva. 2 Nyissa fel a készülék fedelét. Megjegyzés: A fényképeket az ábra szerint tegye be. 4 Hajtsa le a fedelet. Így elkerülheti, hogy a beolvasott kép szélén fekete sáv jelenjen meg. A fax használata 20 Az eredeti dokumentumok behelyezése az automatikus lapadagolóba Az automatikus lapadagolóba legfeljebb 25 oldal helyezhet a beolvasásra, másolásra vagy faxolásra szánt eredeti dokumentumból. Az automatikus lapadagolóba A4, letter vagy legal méret papír helyezhet. Megjegyzések: A készülék behúzza a dokumentumot az automatikus lapadagolóba. Csakis új, nem gyrött papírlapokat használjon.

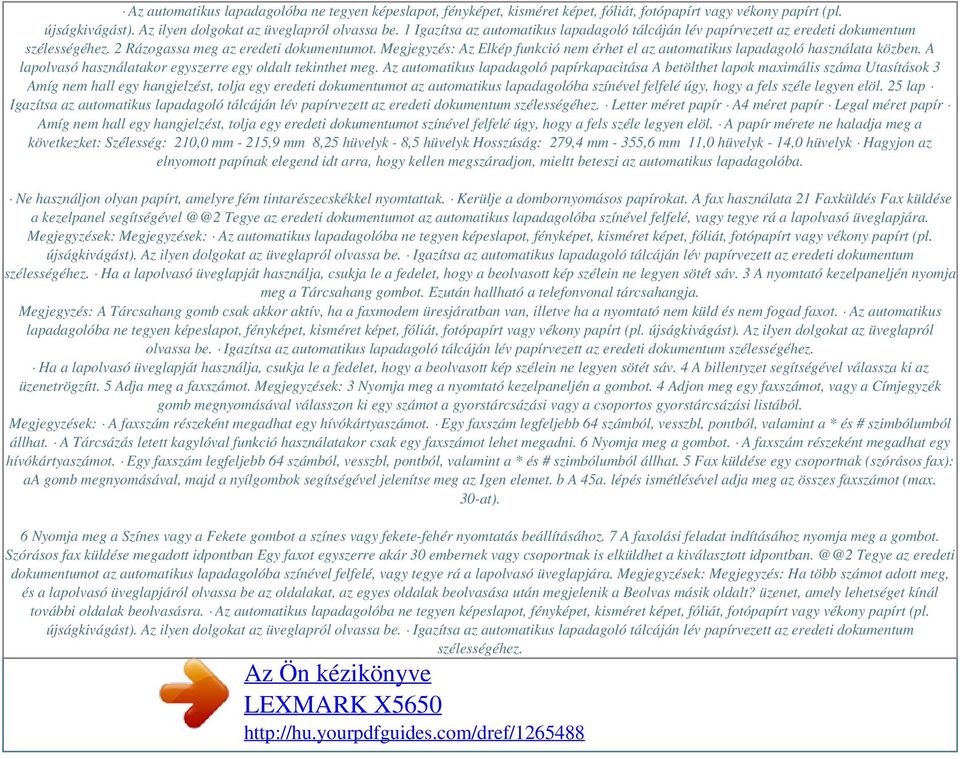

6 Az automatikus lapadagolóba ne tegyen képeslapot, fényképet, kisméret képet, fóliát, fotópapírt vagy vékony papírt (pl. újságkivágást). Az ilyen dolgokat az üveglapról olvassa be. 1 Igazítsa az automatikus lapadagoló tálcáján lév papírvezett az eredeti dokumentum szélességéhez. 2 Rázogassa meg az eredeti dokumentumot. Megjegyzés: Az Elkép funkció nem érhet el az automatikus lapadagoló használata közben. A lapolvasó használatakor egyszerre egy oldalt tekinthet meg. Az automatikus lapadagoló papírkapacitása A betölthet lapok maximális száma Utasítások 3 Amíg nem hall egy hangjelzést, tolja egy eredeti dokumentumot az automatikus lapadagolóba színével felfelé úgy, hogy a fels széle legyen elöl. 25 lap Igazítsa az automatikus lapadagoló tálcáján lév papírvezett az eredeti dokumentum szélességéhez. Letter méret papír A4 méret papír Legal méret papír Amíg nem hall egy hangjelzést, tolja egy eredeti dokumentumot színével felfelé úgy, hogy a fels széle legyen elöl. A papír mérete ne haladja meg a következket: Szélesség: 210,0 mm - 215,9 mm 8,25 hüvelyk - 8,5 hüvelyk Hosszúság: 279,4 mm - 355,6 mm 11,0 hüvelyk - 14,0 hüvelyk Hagyjon az elnyomott papínak elegend idt arra, hogy kellen megszáradjon, mieltt beteszi az automatikus lapadagolóba. Ne használjon olyan papírt, amelyre fém tintarészecskékkel nyomtattak. Kerülje a dombornyomásos papírokat. A fax használata 21 Faxküldés Fax küldése a kezelpanel Tegye az eredeti dokumentumot az automatikus lapadagolóba színével felfelé, vagy tegye rá a lapolvasó üveglapjára. Megjegyzések: Megjegyzések: Az automatikus lapadagolóba ne tegyen képeslapot, fényképet, kisméret képet, fóliát, fotópapírt vagy vékony papírt (pl. újságkivágást). Az ilyen dolgokat az üveglapról olvassa be. Igazítsa az automatikus lapadagoló tálcáján lév papírvezett az eredeti dokumentum szélességéhez. Ha a lapolvasó üveglapját használja, csukja le a fedelet, hogy a beolvasott kép szélein ne legyen sötét sáv. 3 A nyomtató kezelpaneljén nyomja meg a Tárcsahang gombot. Ezután hallható a telefonvonal tárcsahangja. Megjegyzés: A Tárcsahang gomb csak akkor aktív, ha a faxmodem üresjáratban van, illetve ha a nyomtató nem küld és nem fogad faxot. Az automatikus lapadagolóba ne tegyen képeslapot, fényképet, kisméret képet, fóliát, fotópapírt vagy vékony papírt (pl. újságkivágást). Az ilyen dolgokat az üveglapról olvassa be. Igazítsa az automatikus lapadagoló tálcáján lév papírvezett az eredeti dokumentum szélességéhez. Ha a lapolvasó üveglapját használja, csukja le a fedelet, hogy a beolvasott kép szélein ne legyen sötét sáv. 4 A billentyzet segítségével válassza ki az üzenetrögzítt. 5 Adja meg a faxszámot. Megjegyzések: 3 Nyomja meg a nyomtató kezelpaneljén a gombot. 4 Adjon meg egy faxszámot, vagy a Címjegyzék gomb megnyomásával válasszon ki egy számot a gyorstárcsázási vagy a csoportos gyorstárcsázási listából. Megjegyzések: A faxszám részeként megadhat egy hívókártyaszámot. Egy faxszám legfeljebb 64 számból, vesszbl, pontból, valamint a * és # szimbólumból állhat. A Tárcsázás letett kagylóval funkció használatakor csak egy faxszámot lehet megadni. 6 Nyomja meg a gombot. A faxszám részeként megadhat egy hívókártyaszámot. Egy faxszám legfeljebb 64 számból, vesszbl, pontból, valamint a * és # szimbólumból állhat. 5 Fax küldése egy csoportnak (szórásos fax): aa gomb megnyomásával, majd a nyílgombok segítségével jelenítse meg az Igen elemet. b A 45a. lépés ismétlésével adja meg az összes faxszámot (max. 30-at). 6 Nyomja meg a Színes vagy a Fekete gombot a színes vagy fekete-fehér nyomtatás beállításához. 7 A faxolási feladat indításához nyomja meg a gombot. Szórásos fax küldése megadott idpontban Egy faxot egyszerre akár 30 embernek vagy csoportnak is elküldhet a kiválasztott Tegye az eredeti dokumentumot az automatikus lapadagolóba színével felfelé, vagy tegye rá a lapolvasó üveglapjára. Megjegyzések: Megjegyzés: Ha több számot adott meg, és a lapolvasó üveglapjáról olvassa be az oldalakat, az egyes oldalak beolvasása után megjelenik a Beolvas másik oldalt? üzenet, amely lehetséget kínál további oldalak beolvasásra. Az automatikus lapadagolóba ne tegyen képeslapot, fényképet, kisméret képet, fóliát, fotópapírt vagy vékony papírt (pl. újságkivágást). Az ilyen dolgokat az üveglapról olvassa be. Igazítsa az automatikus lapadagoló tálcáján lév papírvezett az eredeti dokumentum szélességéhez.

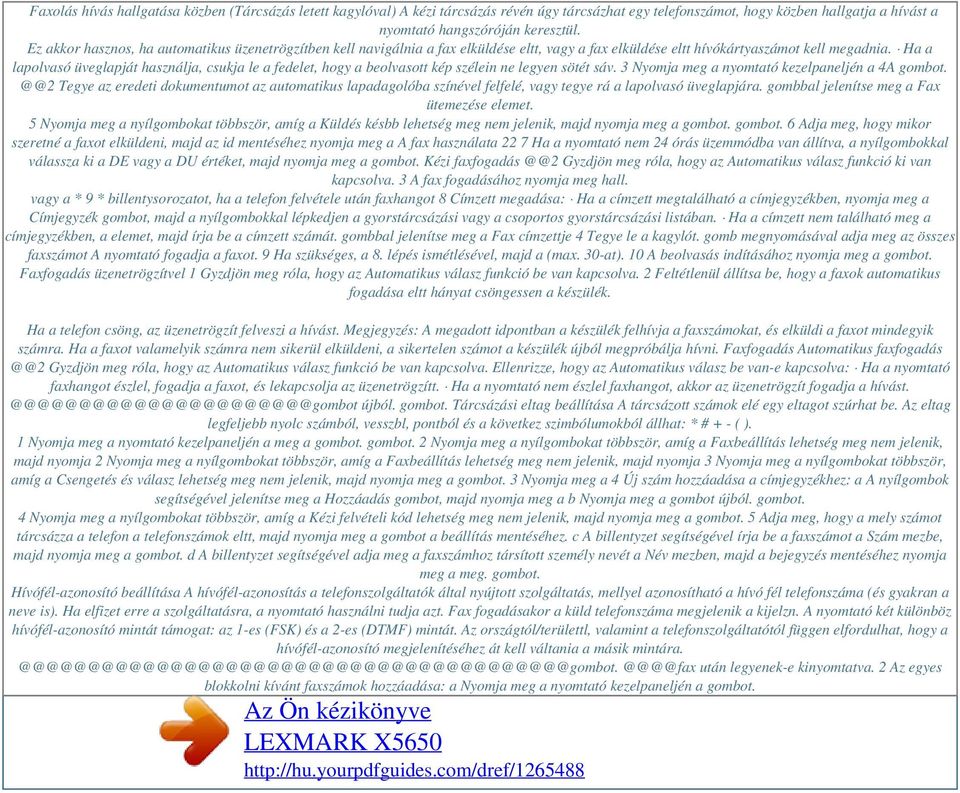

7 Faxolás hívás hallgatása közben (Tárcsázás letett kagylóval) A kézi tárcsázás révén úgy tárcsázhat egy telefonszámot, hogy közben hallgatja a hívást a nyomtató hangszóróján keresztül. Ez akkor hasznos, ha automatikus üzenetrögzítben kell navigálnia a fax elküldése eltt, vagy a fax elküldése eltt hívókártyaszámot kell megadnia. Ha a lapolvasó üveglapját használja, csukja le a fedelet, hogy a beolvasott kép szélein ne legyen sötét sáv. 3 Nyomja meg a nyomtató kezelpaneljén a 4A Tegye az eredeti dokumentumot az automatikus lapadagolóba színével felfelé, vagy tegye rá a lapolvasó üveglapjára. gombbal jelenítse meg a Fax ütemezése elemet. 5 Nyomja meg a nyílgombokat többször, amíg a Küldés késbb lehetség meg nem jelenik, majd nyomja meg a gombot. gombot. 6 Adja meg, hogy mikor szeretné a faxot elküldeni, majd az id mentéséhez nyomja meg a A fax használata 22 7 Ha a nyomtató nem 24 órás üzemmódba van állítva, a nyílgombokkal válassza ki a DE vagy a DU értéket, majd nyomja meg a gombot. Kézi Gyzdjön meg róla, hogy az Automatikus válasz funkció ki van kapcsolva. 3 A fax fogadásához nyomja meg hall. vagy a * 9 * billentysorozatot, ha a telefon felvétele után faxhangot 8 Címzett megadása: Ha a címzett megtalálható a címjegyzékben, nyomja meg a Címjegyzék gombot, majd a nyílgombokkal lépkedjen a gyorstárcsázási vagy a csoportos gyorstárcsázási listában. Ha a címzett nem található meg a címjegyzékben, a elemet, majd írja be a címzett számát. gombbal jelenítse meg a Fax címzettje 4 Tegye le a kagylót. gomb megnyomásával adja meg az összes faxszámot A nyomtató fogadja a faxot. 9 Ha szükséges, a 8. lépés ismétlésével, majd a (max. 30-at). 10 A beolvasás indításához nyomja meg a gombot. Faxfogadás üzenetrögzítvel 1 Gyzdjön meg róla, hogy az Automatikus válasz funkció be van kapcsolva. 2 Feltétlenül állítsa be, hogy a faxok automatikus fogadása eltt hányat csöngessen a készülék. Ha a telefon csöng, az üzenetrögzít felveszi a hívást. Megjegyzés: A megadott idpontban a készülék felhívja a faxszámokat, és elküldi a faxot mindegyik számra. Ha a faxot valamelyik számra nem sikerül elküldeni, a sikertelen számot a készülék újból megpróbálja hívni. Faxfogadás Automatikus Gyzdjön meg róla, hogy az Automatikus válasz funkció be van kapcsolva. Ellenrizze, hogy az Automatikus válasz be van-e kapcsolva: Ha a nyomtató faxhangot észlel, fogadja a faxot, és lekapcsolja az üzenetrögzítt. Ha a nyomtató nem észlel faxhangot, akkor az üzenetrögzít fogadja a újból. gombot. Tárcsázási eltag beállítása A tárcsázott számok elé egy eltagot szúrhat be. Az eltag legfeljebb nyolc számból, vesszbl, pontból és a következ szimbólumokból állhat: * # + - ( ). 1 Nyomja meg a nyomtató kezelpaneljén a meg a gombot. gombot. 2 Nyomja meg a nyílgombokat többször, amíg a Faxbeállítás lehetség meg nem jelenik, majd nyomja 2 Nyomja meg a nyílgombokat többször, amíg a Faxbeállítás lehetség meg nem jelenik, majd nyomja 3 Nyomja meg a nyílgombokat többször, amíg a Csengetés és válasz lehetség meg nem jelenik, majd nyomja meg a gombot. 3 Nyomja meg a 4 Új szám hozzáadása a címjegyzékhez: a A nyílgombok segítségével jelenítse meg a Hozzáadás gombot, majd nyomja meg a b Nyomja meg a gombot újból. gombot. 4 Nyomja meg a nyílgombokat többször, amíg a Kézi felvételi kód lehetség meg nem jelenik, majd nyomja meg a gombot. 5 Adja meg, hogy a mely számot tárcsázza a telefon a telefonszámok eltt, majd nyomja meg a gombot a beállítás mentéséhez. c A billentyzet segítségével írja be a faxszámot a Szám mezbe, majd nyomja meg a gombot. d A billentyzet segítségével adja meg a faxszámhoz társított személy nevét a Név mezben, majd a bejegyzés mentéséhez nyomja meg a meg. gombot. Hívófél-azonosító beállítása A hívófél-azonosítás a telefonszolgáltatók által nyújtott szolgáltatás, mellyel azonosítható a hívó fél telefonszáma (és gyakran a neve is). Ha elfizet erre a szolgáltatásra, a nyomtató használni tudja azt. Fax fogadásakor a küld telefonszáma megjelenik a kijelzn. A nyomtató két különböz hívófél-azonosító mintát támogat: az 1-es (FSK) és a 2-es (DTMF) mintát. Az országtól/területtl, valamint a telefonszolgáltatótól függen elfordulhat, hogy a hívófél-azonosító megjelenítéséhez át kell váltania a után legyenek-e kinyomtatva. 2 Az egyes blokkolni kívánt faxszámok hozzáadása: a Nyomja meg a nyomtató kezelpaneljén a gombot.

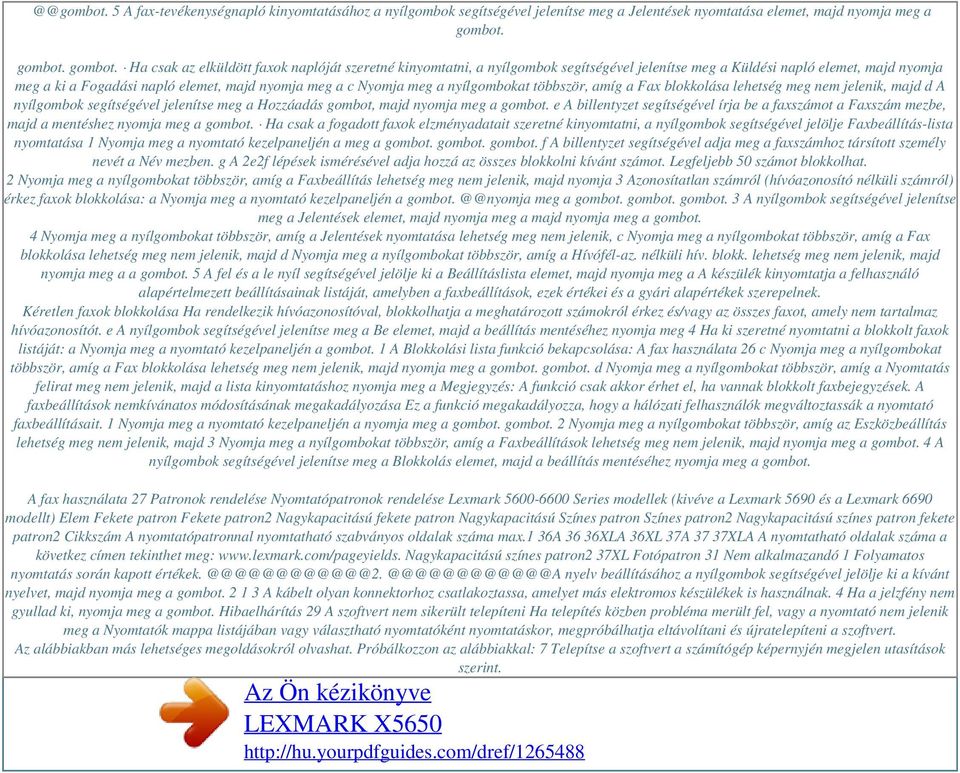

8 5 A fax-tevékenységnapló kinyomtatásához a nyílgombok segítségével jelenítse meg a Jelentések nyomtatása elemet, majd nyomja meg a gombot. gombot. gombot. Ha csak az elküldött faxok naplóját szeretné kinyomtatni, a nyílgombok segítségével jelenítse meg a Küldési napló elemet, majd nyomja meg a ki a Fogadási napló elemet, majd nyomja meg a c Nyomja meg a nyílgombokat többször, amíg a Fax blokkolása lehetség meg nem jelenik, majd d A nyílgombok segítségével jelenítse meg a Hozzáadás gombot, majd nyomja meg a gombot. e A billentyzet segítségével írja be a faxszámot a Faxszám mezbe, majd a mentéshez nyomja meg a gombot. Ha csak a fogadott faxok elzményadatait szeretné kinyomtatni, a nyílgombok segítségével jelölje Faxbeállítás-lista nyomtatása 1 Nyomja meg a nyomtató kezelpaneljén a meg a gombot. gombot. gombot. f A billentyzet segítségével adja meg a faxszámhoz társított személy nevét a Név mezben. g A 2e2f lépések ismérésével adja hozzá az összes blokkolni kívánt számot. Legfeljebb 50 számot blokkolhat. 2 Nyomja meg a nyílgombokat többször, amíg a Faxbeállítás lehetség meg nem jelenik, majd nyomja 3 Azonosítatlan számról (hívóazonosító nélküli számról) érkez faxok blokkolása: a Nyomja meg a nyomtató kezelpaneljén a meg a gombot. gombot. gombot. 3 A nyílgombok segítségével jelenítse meg a Jelentések elemet, majd nyomja meg a majd nyomja meg a gombot. 4 Nyomja meg a nyílgombokat többször, amíg a Jelentések nyomtatása lehetség meg nem jelenik, c Nyomja meg a nyílgombokat többször, amíg a Fax blokkolása lehetség meg nem jelenik, majd d Nyomja meg a nyílgombokat többször, amíg a Hívófél-az. nélküli hív. blokk. lehetség meg nem jelenik, majd nyomja meg a a gombot. 5 A fel és a le nyíl segítségével jelölje ki a Beállításlista elemet, majd nyomja meg a A készülék kinyomtatja a felhasználó alapértelmezett beállításainak listáját, amelyben a faxbeállítások, ezek értékei és a gyári alapértékek szerepelnek. Kéretlen faxok blokkolása Ha rendelkezik hívóazonosítóval, blokkolhatja a meghatározott számokról érkez és/vagy az összes faxot, amely nem tartalmaz hívóazonosítót. e A nyílgombok segítségével jelenítse meg a Be elemet, majd a beállítás mentéséhez nyomja meg 4 Ha ki szeretné nyomtatni a blokkolt faxok listáját: a Nyomja meg a nyomtató kezelpaneljén a gombot. 1 A Blokkolási lista funkció bekapcsolása: A fax használata 26 c Nyomja meg a nyílgombokat többször, amíg a Fax blokkolása lehetség meg nem jelenik, majd nyomja meg a gombot. gombot. d Nyomja meg a nyílgombokat többször, amíg a Nyomtatás felirat meg nem jelenik, majd a lista kinyomtatáshoz nyomja meg a Megjegyzés: A funkció csak akkor érhet el, ha vannak blokkolt faxbejegyzések. A faxbeállítások nemkívánatos módosításának megakadályozása Ez a funkció megakadályozza, hogy a hálózati felhasználók megváltoztassák a nyomtató faxbeállításait. 1 Nyomja meg a nyomtató kezelpaneljén a nyomja meg a gombot. gombot. 2 Nyomja meg a nyílgombokat többször, amíg az Eszközbeállítás lehetség meg nem jelenik, majd 3 Nyomja meg a nyílgombokat többször, amíg a Faxbeállítások lehetség meg nem jelenik, majd nyomja meg a gombot. 4 A nyílgombok segítségével jelenítse meg a Blokkolás elemet, majd a beállítás mentéséhez nyomja meg a gombot. A fax használata 27 Patronok rendelése Nyomtatópatronok rendelése Lexmark Series modellek (kivéve a Lexmark 5690 és a Lexmark 6690 modellt) Elem Fekete patron Fekete patron2 Nagykapacitású fekete patron Nagykapacitású Színes patron Színes patron2 Nagykapacitású színes patron fekete patron2 Cikkszám A nyomtatópatronnal nyomtatható szabványos oldalak száma max.1 36A 36 36XLA 36XL 37A 37 37XLA A nyomtatható oldalak száma a következ címen tekinthet meg: Nagykapacitású színes patron2 37XL Fotópatron 31 Nem alkalmazandó 1 Folyamatos nyomtatás során nyelv beállításához a nyílgombok segítségével jelölje ki a kívánt nyelvet, majd nyomja meg a gombot A kábelt olyan konnektorhoz csatlakoztassa, amelyet más elektromos készülékek is használnak. 4 Ha a jelzfény nem gyullad ki, nyomja meg a gombot. Hibaelhárítás 29 A szoftvert nem sikerült telepíteni Ha telepítés közben probléma merült fel, vagy a nyomtató nem jelenik meg a Nyomtatók mappa listájában vagy választható nyomtatóként nyomtatáskor, megpróbálhatja eltávolítani és újratelepíteni a szoftvert. Az alábbiakban más lehetséges megoldásokról olvashat. Próbálkozzon az alábbiakkal: 7 Telepítse a szoftvert a számítógép képernyjén megjelen utasítások szerint.

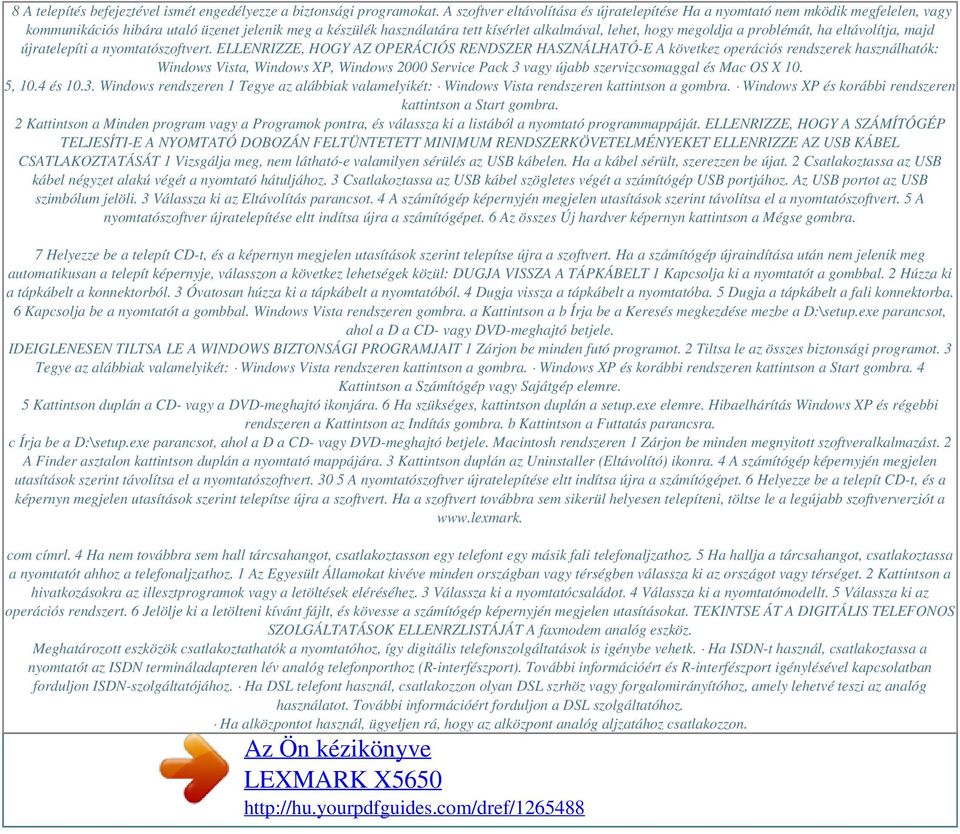

9 8 A telepítés befejeztével ismét engedélyezze a biztonsági programokat. A szoftver eltávolítása és újratelepítése Ha a nyomtató nem mködik megfelelen, vagy kommunikációs hibára utaló üzenet jelenik meg a készülék használatára tett kísérlet alkalmával, lehet, hogy megoldja a problémát, ha eltávolítja, majd újratelepíti a nyomtatószoftvert. ELLENRIZZE, HOGY AZ OPERÁCIÓS RENDSZER HASZNÁLHATÓ-E A következ operációs rendszerek használhatók: Windows Vista, Windows XP, Windows 2000 Service Pack 3 vagy újabb szervizcsomaggal és Mac OS X 10. 5, 10.4 és Windows rendszeren 1 Tegye az alábbiak valamelyikét: Windows Vista rendszeren kattintson a gombra. Windows XP és korábbi rendszeren kattintson a Start gombra. 2 Kattintson a Minden program vagy a Programok pontra, és válassza ki a listából a nyomtató programmappáját. ELLENRIZZE, HOGY A SZÁMÍTÓGÉP TELJESÍTI-E A NYOMTATÓ DOBOZÁN FELTÜNTETETT MINIMUM RENDSZERKÖVETELMÉNYEKET ELLENRIZZE AZ USB KÁBEL CSATLAKOZTATÁSÁT 1 Vizsgálja meg, nem látható-e valamilyen sérülés az USB kábelen. Ha a kábel sérült, szerezzen be újat. 2 Csatlakoztassa az USB kábel négyzet alakú végét a nyomtató hátuljához. 3 Csatlakoztassa az USB kábel szögletes végét a számítógép USB portjához. Az USB portot az USB szimbólum jelöli. 3 Válassza ki az Eltávolítás parancsot. 4 A számítógép képernyjén megjelen utasítások szerint távolítsa el a nyomtatószoftvert. 5 A nyomtatószoftver újratelepítése eltt indítsa újra a számítógépet. 6 Az összes Új hardver képernyn kattintson a Mégse gombra. 7 Helyezze be a telepít CD-t, és a képernyn megjelen utasítások szerint telepítse újra a szoftvert. Ha a számítógép újraindítása után nem jelenik meg automatikusan a telepít képernyje, válasszon a következ lehetségek közül: DUGJA VISSZA A TÁPKÁBELT 1 Kapcsolja ki a nyomtatót a gombbal. 2 Húzza ki a tápkábelt a konnektorból. 3 Óvatosan húzza ki a tápkábelt a nyomtatóból. 4 Dugja vissza a tápkábelt a nyomtatóba. 5 Dugja a tápkábelt a fali konnektorba. 6 Kapcsolja be a nyomtatót a gombbal. Windows Vista rendszeren gombra. a Kattintson a b Írja be a Keresés megkezdése mezbe a D:\setup.exe parancsot, ahol a D a CD- vagy DVD-meghajtó betjele. IDEIGLENESEN TILTSA LE A WINDOWS BIZTONSÁGI PROGRAMJAIT 1 Zárjon be minden futó programot. 2 Tiltsa le az összes biztonsági programot. 3 Tegye az alábbiak valamelyikét: Windows Vista rendszeren kattintson a gombra. Windows XP és korábbi rendszeren kattintson a Start gombra. 4 Kattintson a Számítógép vagy Sajátgép elemre. 5 Kattintson duplán a CD- vagy a DVD-meghajtó ikonjára. 6 Ha szükséges, kattintson duplán a setup.exe elemre. Hibaelhárítás Windows XP és régebbi rendszeren a Kattintson az Indítás gombra. b Kattintson a Futtatás parancsra. c Írja be a D:\setup.exe parancsot, ahol a D a CD- vagy DVD-meghajtó betjele. Macintosh rendszeren 1 Zárjon be minden megnyitott szoftveralkalmazást. 2 A Finder asztalon kattintson duplán a nyomtató mappájára. 3 Kattintson duplán az Uninstaller (Eltávolító) ikonra. 4 A számítógép képernyjén megjelen utasítások szerint távolítsa el a nyomtatószoftvert A nyomtatószoftver újratelepítése eltt indítsa újra a számítógépet. 6 Helyezze be a telepít CD-t, és a képernyn megjelen utasítások szerint telepítse újra a szoftvert. Ha a szoftvert továbbra sem sikerül helyesen telepíteni, töltse le a legújabb szoftververziót a com címrl. 4 Ha nem továbbra sem hall tárcsahangot, csatlakoztasson egy telefont egy másik fali telefonaljzathoz. 5 Ha hallja a tárcsahangot, csatlakoztassa a nyomtatót ahhoz a telefonaljzathoz. 1 Az Egyesült Államokat kivéve minden országban vagy térségben válassza ki az országot vagy térséget. 2 Kattintson a hivatkozásokra az illesztprogramok vagy a letöltések eléréséhez. 3 Válassza ki a nyomtatócsaládot. 4 Válassza ki a nyomtatómodellt. 5 Válassza ki az operációs rendszert. 6 Jelölje ki a letölteni kívánt fájlt, és kövesse a számítógép képernyjén megjelen utasításokat. TEKINTSE ÁT A DIGITÁLIS TELEFONOS SZOLGÁLTATÁSOK ELLENRZLISTÁJÁT A faxmodem analóg eszköz. Meghatározott eszközök csatlakoztathatók a nyomtatóhoz, így digitális telefonszolgáltatások is igénybe vehetk. Ha ISDN-t használ, csatlakoztassa a nyomtatót az ISDN termináladapteren lév analóg telefonporthoz (R-interfészport). További információért és R-interfészport igénylésével kapcsolatban forduljon ISDN-szolgáltatójához. Ha DSL telefont használ, csatlakozzon olyan DSL szrhöz vagy forgalomirányítóhoz, amely lehetvé teszi az analóg használatot. További információért forduljon a DSL szolgáltatóhoz. Ha alközpontot használ, ügyeljen rá, hogy az alközpont analóg aljzatához csatlakozzon.

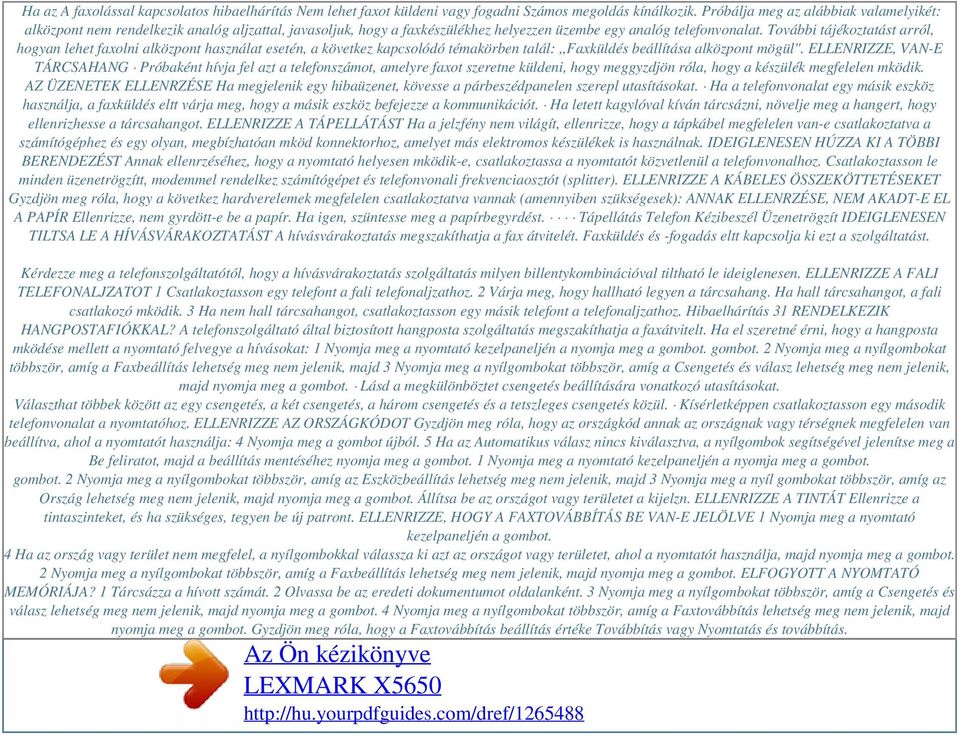

10 Powered by TCPDF ( Ha az A faxolással kapcsolatos hibaelhárítás Nem lehet faxot küldeni vagy fogadni Számos megoldás kínálkozik. Próbálja meg az alábbiak valamelyikét: alközpont nem rendelkezik analóg aljzattal, javasoljuk, hogy a faxkészülékhez helyezzen üzembe egy analóg telefonvonalat. További tájékoztatást arról, hogyan lehet faxolni alközpont használat esetén, a következ kapcsolódó témakörben talál:,,faxküldés beállítása alközpont mögül". ELLENRIZZE, VAN-E TÁRCSAHANG Próbaként hívja fel azt a telefonszámot, amelyre faxot szeretne küldeni, hogy meggyzdjön róla, hogy a készülék megfelelen mködik. AZ ÜZENETEK ELLENRZÉSE Ha megjelenik egy hibaüzenet, kövesse a párbeszédpanelen szerepl utasításokat. Ha a telefonvonalat egy másik eszköz használja, a faxküldés eltt várja meg, hogy a másik eszköz befejezze a kommunikációt. Ha letett kagylóval kíván tárcsázni, növelje meg a hangert, hogy ellenrizhesse a tárcsahangot. ELLENRIZZE A TÁPELLÁTÁST Ha a jelzfény nem világít, ellenrizze, hogy a tápkábel megfelelen van-e csatlakoztatva a számítógéphez és egy olyan, megbízhatóan mköd konnektorhoz, amelyet más elektromos készülékek is használnak. IDEIGLENESEN HÚZZA KI A TÖBBI BERENDEZÉST Annak ellenrzéséhez, hogy a nyomtató helyesen mködik-e, csatlakoztassa a nyomtatót közvetlenül a telefonvonalhoz. Csatlakoztasson le minden üzenetrögzítt, modemmel rendelkez számítógépet és telefonvonali frekvenciaosztót (splitter). ELLENRIZZE A KÁBELES ÖSSZEKÖTTETÉSEKET Gyzdjön meg róla, hogy a következ hardverelemek megfelelen csatlakoztatva vannak (amennyiben szükségesek): ANNAK ELLENRZÉSE, NEM AKADT-E EL A PAPÍR Ellenrizze, nem gyrdött-e be a papír. Ha igen, szüntesse meg a papírbegyrdést. Tápellátás Telefon Kézibeszél Üzenetrögzít IDEIGLENESEN TILTSA LE A HÍVÁSVÁRAKOZTATÁST A hívásvárakoztatás megszakíthatja a fax átvitelét. Faxküldés és -fogadás eltt kapcsolja ki ezt a szolgáltatást. Kérdezze meg a telefonszolgáltatótól, hogy a hívásvárakoztatás szolgáltatás milyen billentykombinációval tiltható le ideiglenesen. ELLENRIZZE A FALI TELEFONALJZATOT 1 Csatlakoztasson egy telefont a fali telefonaljzathoz. 2 Várja meg, hogy hallható legyen a tárcsahang. Ha hall tárcsahangot, a fali csatlakozó mködik. 3 Ha nem hall tárcsahangot, csatlakoztasson egy másik telefont a telefonaljzathoz. Hibaelhárítás 31 RENDELKEZIK HANGPOSTAFIÓKKAL? A telefonszolgáltató által biztosított hangposta szolgáltatás megszakíthatja a faxátvitelt. Ha el szeretné érni, hogy a hangposta mködése mellett a nyomtató felvegye a hívásokat: 1 Nyomja meg a nyomtató kezelpaneljén a nyomja meg a gombot. gombot. 2 Nyomja meg a nyílgombokat többször, amíg a Faxbeállítás lehetség meg nem jelenik, majd 3 Nyomja meg a nyílgombokat többször, amíg a Csengetés és válasz lehetség meg nem jelenik, majd nyomja meg a gombot. Lásd a megkülönböztet csengetés beállítására vonatkozó utasításokat. Választhat többek között az egy csengetés, a két csengetés, a három csengetés és a tetszleges csengetés közül. Kísérletképpen csatlakoztasson egy második telefonvonalat a nyomtatóhoz. ELLENRIZZE AZ ORSZÁGKÓDOT Gyzdjön meg róla, hogy az országkód annak az országnak vagy térségnek megfelelen van beállítva, ahol a nyomtatót használja: 4 Nyomja meg a gombot újból. 5 Ha az Automatikus válasz nincs kiválasztva, a nyílgombok segítségével jelenítse meg a Be feliratot, majd a beállítás mentéséhez nyomja meg a gombot. 1 Nyomja meg a nyomtató kezelpaneljén a nyomja meg a gombot. gombot. 2 Nyomja meg a nyílgombokat többször, amíg az Eszközbeállítás lehetség meg nem jelenik, majd 3 Nyomja meg a nyíl gombokat többször, amíg az Ország lehetség meg nem jelenik, majd nyomja meg a gombot. Állítsa be az országot vagy területet a kijelzn. ELLENRIZZE A TINTÁT Ellenrizze a tintaszinteket, és ha szükséges, tegyen be új patront. ELLENRIZZE, HOGY A FAXTOVÁBBÍTÁS BE VAN-E JELÖLVE 1 Nyomja meg a nyomtató kezelpaneljén a gombot. 4 Ha az ország vagy terület nem megfelel, a nyílgombokkal válassza ki azt az országot vagy területet, ahol a nyomtatót használja, majd nyomja meg a gombot. 2 Nyomja meg a nyílgombokat többször, amíg a Faxbeállítás lehetség meg nem jelenik, majd nyomja meg a gombot. ELFOGYOTT A NYOMTATÓ MEMÓRIÁJA? 1 Tárcsázza a hívott számát. 2 Olvassa be az eredeti dokumentumot oldalanként. 3 Nyomja meg a nyílgombokat többször, amíg a Csengetés és válasz lehetség meg nem jelenik, majd nyomja meg a gombot. 4 Nyomja meg a nyílgombokat többször, amíg a Faxtovábbítás lehetség meg nem jelenik, majd nyomja meg a gombot. Gyzdjön meg róla, hogy a Faxtovábbítás beállítás értéke Továbbítás vagy Nyomtatás és továbbítás.
