1 Légkondicionálók 2013 természet tisztasága az otthonában

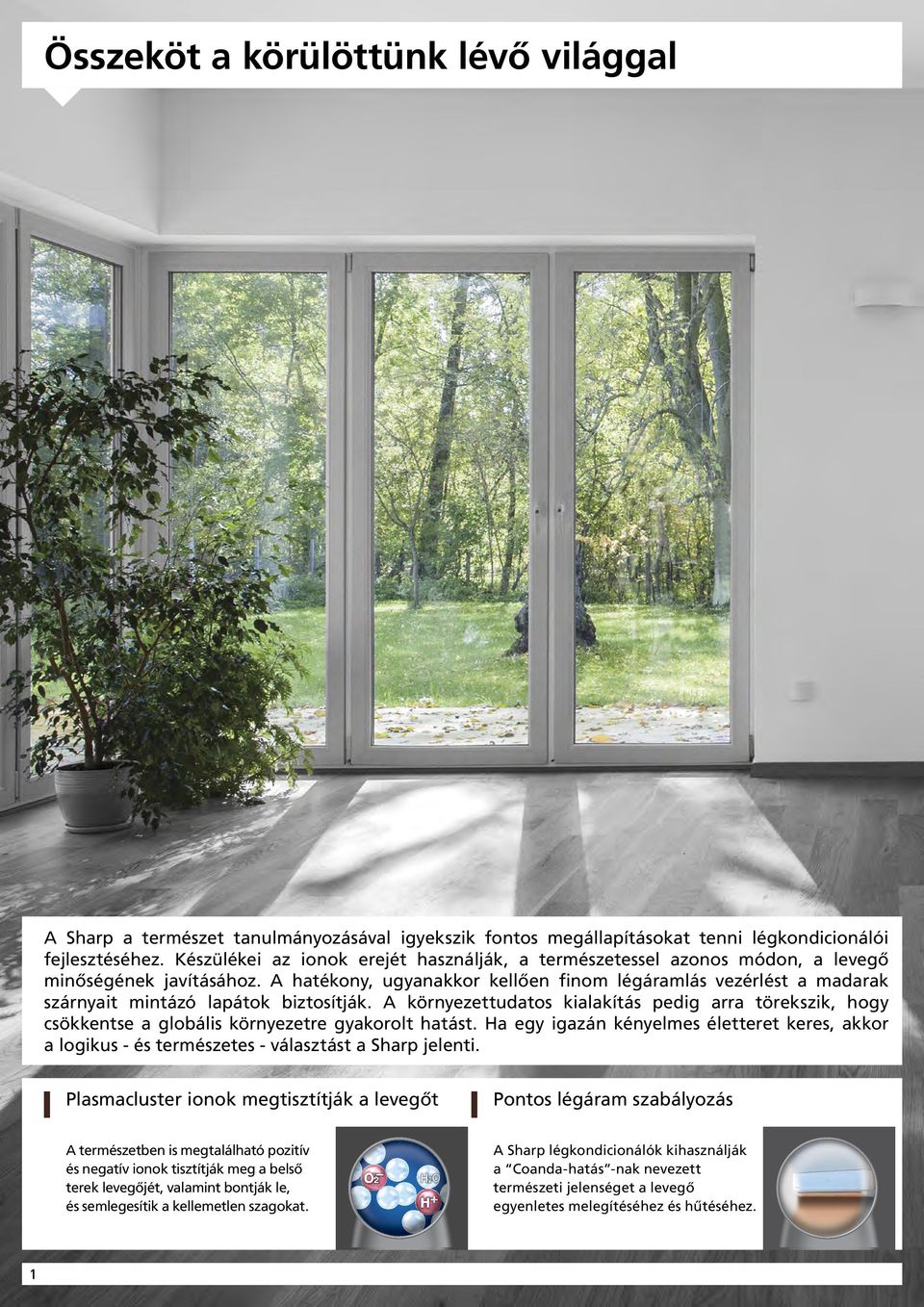

2 Összeköt a körülöttünk lévő világgal Sharp a természet tanulmányozásával igyekszik fontos megállapításokat tenni légkondicionálói fejlesztéséhez. Készülékei az ionok erejét használják, a természetessel azonos módon, a levegő minőségének javításához. hatékony, ugyanakkor kellően finom légáramlás vezérlést a madarak szárnyait mintázó lapátok biztosítják. környezettudatos kialakítás pedig arra törekszik, hogy csökkentse a globális környezetre gyakorolt hatást. Ha egy igazán kényelmes életteret keres, akkor a logikus - és természetes - választást a Sharp jelenti. Plasmacluster ionok megtisztítják a levegőt Pontos légáram szabályozás természetben is megtalálható pozitív és negatív ionok tisztítják meg a belső terek levegőjét, valamint bontják le, és semlegesítik a kellemetlen szagokat. O2 H2O H + Sharp légkondicionálók kihasználják a Coanda-hatás -nak nevezett természeti jelenséget a levegő egyenletes melegítéséhez és hűtéséhez. 1

3 Egyedülálló Nature Wing ventilátor lapátok madarak és a rovarok szárnyformáját követő ventilátor lapátoknak köszönhetően a Sharp légkondicionálók nagyobb hatékonysággal áramoltatják a levegőt. Megfelel a legújabb energia szabványoknak Minden Sharp légkondicionálót pontosan bemérnek és felcimkéznek az új energiahatékonysági előírásoknak megfelelően. 2

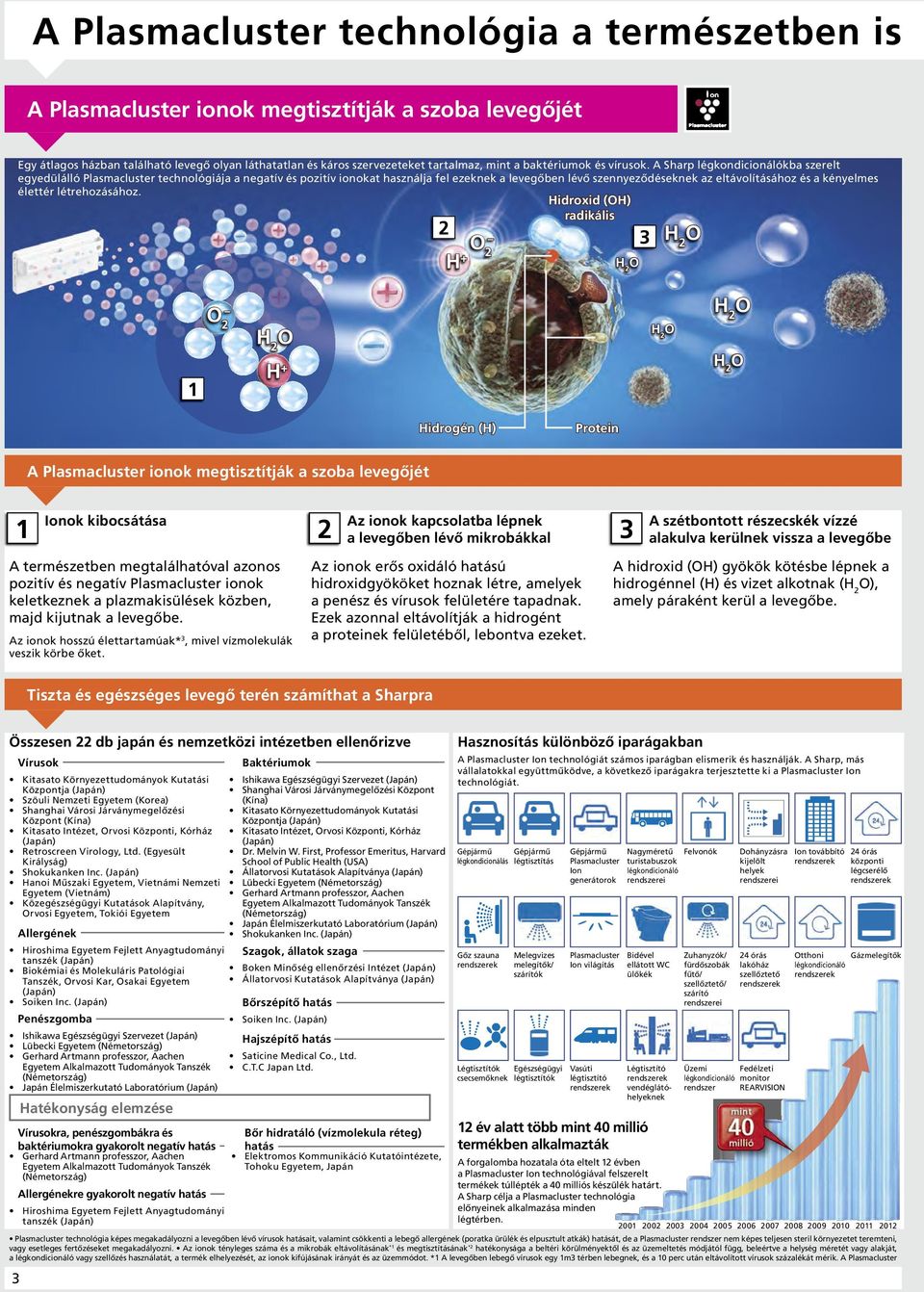

4 Plasmacluster technológia a természetben is Plasmacluster ionok megtisztítják a szoba levegőjét Egy átlagos házban található levegő olyan láthatatlan és káros szervezeteket tartalmaz, mint a baktériumok és vírusok. Sharp légkondicionálókba szerelt egyedülálló Plasmacluster technológiája a negatív és pozitív ionokat használja fel ezeknek a levegőben lévő szennyeződéseknek az eltávolításához és a kényelmes élettér létrehozásához. Hidroxid (OH) radikális 2 O 2 H + H 2 O 3 H 2 O 1 O 2 H 2 O H + H 2 O H 2 O H 2 O Hidrogén (H) Protein Plasmacluster ionok megtisztítják a szoba levegőjét Ionok kibocsátása z ionok kapcsolatba lépnek 1 2 a levegőben lévő mikrobákkal 3 szétbontott részecskék vízzé alakulva kerülnek vissza a levegőbe természetben megtalálhatóval azonos pozitív és negatív Plasmacluster ionok keletkeznek a plazmakisülések közben, majd kijutnak a levegőbe. z ionok hosszú élettartamúak 3, mivel vízmolekulák veszik körbe őket. z ionok erős oxidáló hatású hidroxidgyököket hoznak létre, amelyek a penész és vírusok felületére tapadnak. Ezek azonnal eltávolítják a hidrogént a proteinek felületéből, lebontva ezeket. hidroxid (OH) gyökök kötésbe lépnek a hidrogénnel (H) és vizet alkotnak (H 2 O), amely páraként kerül a levegőbe. Tiszta és egészséges levegő terén számíthat a Sharpra Összesen 22 db japán és nemzetközi intézetben ellenőrizve Vírusok Baktériumok Kitasato Környezettudományok Kutatási Központja (Japán) Szöuli Nemzeti Egyetem (Korea) Shanghai Városi Járványmegelőzési Központ (Kína) Kitasato Intézet, Orvosi Központi, Kórház (Japán) Retroscreen Virology, Ltd. (Egyesült Királyság) Shokukanken Inc. (Japán) Hanoi Műszaki Egyetem, Vietnámi Nemzeti Egyetem (Vietnám) Közegészségügyi Kutatások lapítvány, Orvosi Egyetem, Tokiói Egyetem Plasmacluster technológia képes megakadályozni a levegőben lévő vírusok hatásait, valamint csökkenti a lebegő allergének (poratka ürülék és elpusztult atkák) hatását, de a Plasmacluster rendszer nem képes teljesen steril környezetet teremteni, vagy esetleges fertőzéseket megakadályozni. z ionok tényleges száma és a mikrobák eltávolításának 1 és megtisztításának 2 hatékonysága a beltéri körülményektől és az üzemeltetés módjától függ, beleértve a helység méretét vagy alakját, a légkondicionáló vagy szellőzés használatát, a termék elhelyezését, az ionok kifújásának irányát és az ot. 1 levegőben lebegő vírusok egy 1m3 térben lebegnek, és a 10 perc után eltávolított vírusok százalékát mérik. Plasmacluster 3 llergének Hiroshima Egyetem Fejlett nyagtudományi tanszék (Japán) Biokémiai és Molekuláris Patológiai Tanszék, Orvosi Kar, Osakai Egyetem (Japán) Soiken Inc. (Japán) Penészgomba Ishikawa Egészségügyi Szervezet (Japán) Lübecki Egyetem (Németország) Gerhard rtmann professzor, achen Egyetem lkalmazott Tudományok Tanszék (Németország) Japán Élelmiszerkutató Laboratórium (Japán) Hatékonyság elemzése Vírusokra, penészgombákra és baktériumokra gyakorolt negatív hatás Gerhard rtmann professzor, achen Egyetem lkalmazott Tudományok Tanszék (Németország) llergénekre gyakorolt negatív hatás Hiroshima Egyetem Fejlett nyagtudományi tanszék (Japán) Ishikawa Egészségügyi Szervezet (Japán) Shanghai Városi Járványmegelőzési Központ (Kína) Kitasato Környezettudományok Kutatási Központja (Japán) Kitasato Intézet, Orvosi Központi, Kórház (Japán) Dr. Melvin W. First, Professor Emeritus, Harvard School of Public Health (US) Állatorvosi Kutatások lapítványa (Japán) Lübecki Egyetem (Németország) Gerhard rtmann professzor, achen Egyetem lkalmazott Tudományok Tanszék (Németország) Japán Élelmiszerkutató Laboratórium (Japán) Shokukanken Inc. (Japán) Szagok, állatok szaga Boken Minőség ellenőrzési Intézet (Japán) Állatorvosi Kutatások lapítványa (Japán) Bőrszépítő hatás Soiken Inc. (Japán) Hajszépítő hatás Saticine Medical Co., Ltd. C.T.C Japan Ltd. Bőr hidratáló (vízmolekula réteg) hatás Elektromos Kommunikáció Kutatóintézete, Tohoku Egyetem, Japán Hasznosítás különböző iparágakban Plasmacluster Ion technológiát számos iparágban elismerik és használják. Sharp, más vállalatokkal együttműködve, a következő iparágakra terjesztette ki a Plasmacluster Ion technológiát. Gépjármű Gépjármű légkondicionálás légtisztítás Gőz szauna rendszerek Melegvizes melegítők/ szárítók Légtisztítók Egészségügyi csecsemőknek légtisztítók Gépjármű Plasmacluster Ion generátorok Plasmacluster Ion világítás Vasúti légtisztító rendszerek 12 év alatt több mint 40 millió termékben alkalmazták Nagyméretű turistabuszok légkondicionáló rendszerei Bidével ellátott WC ülőkék Légtisztító rendszerek vendéglátóhelyeknek Felvonók Zuhanyzók/ fürdőszobák fűtő/ szellőztető/ szárító rendszerei Dohányzásra kijelölt helyek rendszerei 24 órás lakóház szellőztető rendszerek Üzemi Fedélzeti légkondicionáló monitor rendszer RERVISION mint 40 millió Ion továbbító rendszerek Otthoni légkondicionáló rendszerek 24 órás központi légcserélő rendszerek Gázmelegítők forgalomba hozatala óta eltelt 12 évben a Plasmacluster Ion technológiával felszerelt termékek túllépték a 40 milliós készülék határt. Sharp célja a Plasmacluster technológia előnyeinek alkalmazása minden légtérben

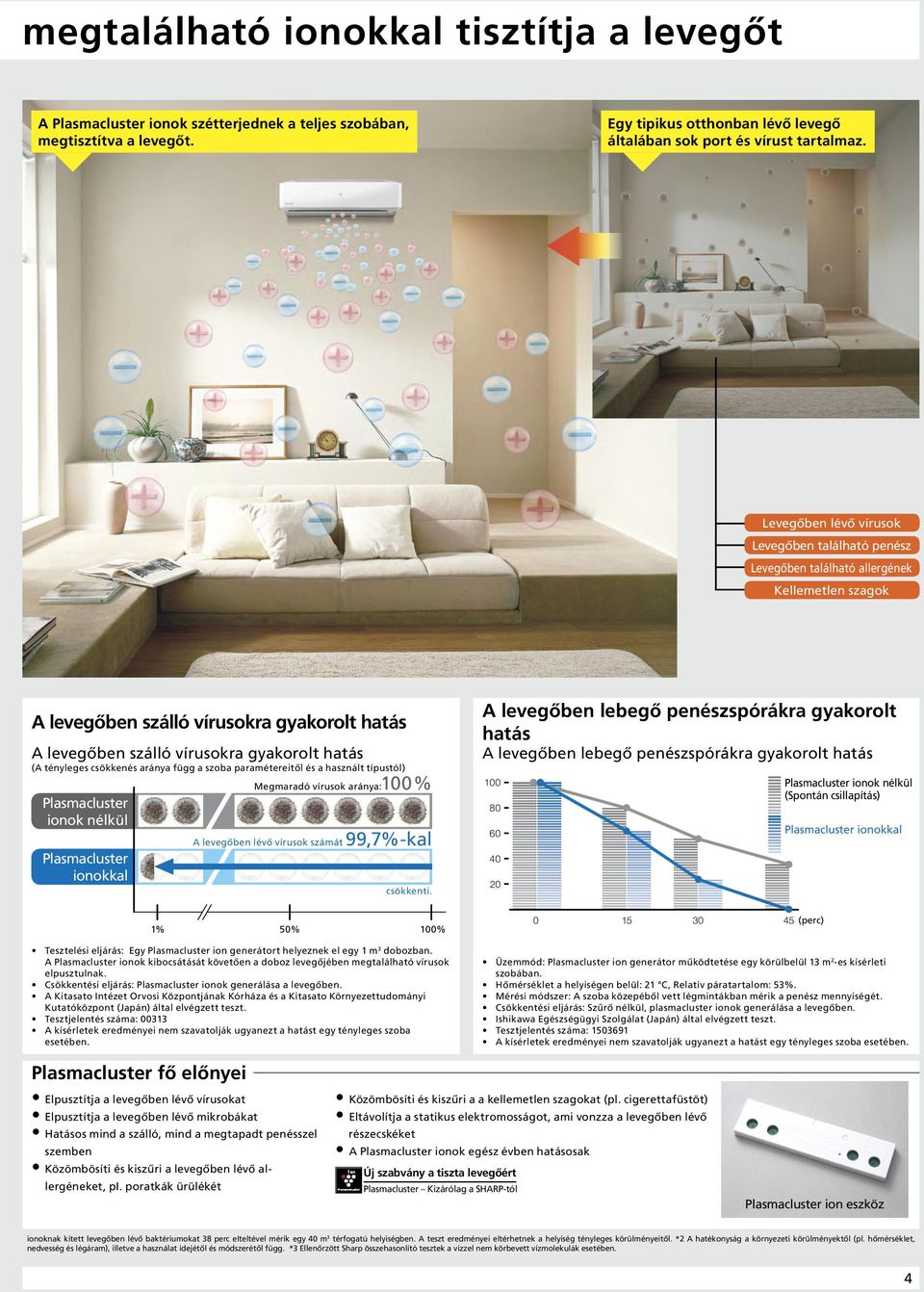

5 megtalálható ionokkal tisztítja a levegőt Plasmacluster ionok szétterjednek a teljes szobában, megtisztítva a levegőt. Egy tipikus otthonban lévő levegő általában sok port és vírust tartalmaz. Levegőben lévő vírusok Levegőben található penész Levegőben található allergének Kellemetlen szagok levegőben szálló vírusokra gyakorolt hatás levegőben szálló vírusokra gyakorolt hatás ( tényleges csökkenés aránya függ a szoba paramétereitől és a használt típustól) Plasmacluster ionok nélkül Plasmacluster ionokkal Megmaradó vírusok aránya:100 % levegőben lévő vírusok számát 99,7%-kal csökkenti. Residual rate (%) levegőben lebegő penészspórákra gyakorolt hatás levegőben lebegő penészspórákra gyakorolt hatás 100 Plasmacluster Without ionok nélkül (Spontán Plasmacluster csillapítás) Ions 80 (Spontaneous attenuation) 60 Plasmacluster With ionokkal Plasmacluster Ions % 50% 100% (perc) (min.) Tesztelési eljárás: Egy Plasmacluster ion generátort helyeznek el egy 1 m 3 dobozban. Plasmacluster ionok kibocsátását követően a doboz levegőjében megtalálható vírusok elpusztulnak. Csökkentési eljárás: Plasmacluster ionok generálása a levegőben. Kitasato Intézet Orvosi Központjának Kórháza és a Kitasato Környezettudományi Kutatóközpont (Japán) által elvégzett teszt. Tesztjelentés száma: kísérletek eredményei nem szavatolják ugyanezt a hatást egy tényleges szoba esetében. Üzemmód: Plasmacluster ion generátor működtetése egy körülbelül 13 m 2 -es kísérleti szobában. Hőmérséklet a helyiségen belül: 21 C, Relatív páratartalom: 53%. Mérési módszer: szoba közepéből vett légmintákban mérik a penész mennyiségét. Csökkentési eljárás: Szűrő nélkül, plasmacluster ionok generálása a levegőben. Ishikawa Egészségügyi Szolgálat (Japán) által elvégzett teszt. Tesztjelentés száma: kísérletek eredményei nem szavatolják ugyanezt a hatást egy tényleges szoba esetében. Plasmacluster fő előnyei Elpusztítja a levegőben lévő vírusokat Elpusztítja a levegőben lévő mikrobákat Hatásos mind a szálló, mind a megtapadt penésszel szemben Közömbösíti és kiszűri a levegőben lévő allergéneket, pi. poratkák ürülékét Közömbösíti és kiszűri a a kellemetlen szagokat (pl. cigerettafüstöt) Eltávolítja a statikus elektromosságot, ami vonzza a levegőben lévő részecskéket Plasmacluster ionok egész évben hatásosak Új szabvány a tiszta levegőért Plasmacluster Kizárólag a SHRP-tól Plasmacluster ion eszköz ionoknak kitett levegőben lévő baktériumokat 38 perc elteltével mérik egy 40 m 3 térfogatú helyiségben. teszt eredményei eltérhetnek a helyiség tényleges körülményeitől. 2 hatékonyság a környezeti körülményektől (pl. hőmérséklet, nedvesség és légáram), illetve a használat idejétől és módszerétől függ. 3 Ellenőrzött Sharp összehasonlító tesztek a vízzel nem körbevett vízmolekulák esetében. 4

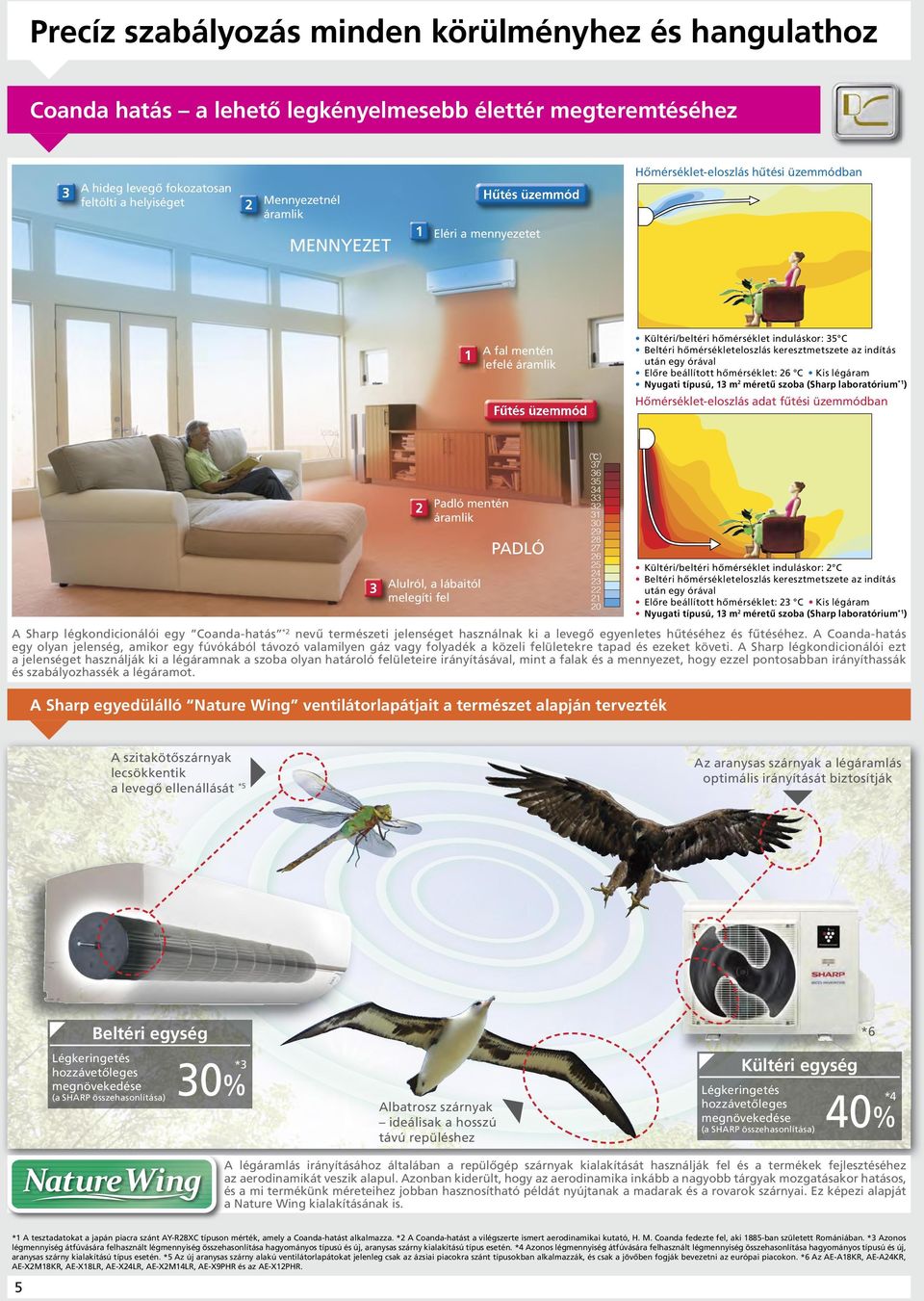

6 Precíz szabályozás minden körülményhez és hangulathoz Coanda hatás a lehető legkényelmesebb élettér megteremtéséhez 3 hideg levegő fokozatosan feltölti a helyiséget 2 Mennyezetnél áramlik MENNYEZET 1 Hűtés Eléri a mennyezetet Hőmérséklet-eloszlás hűtési ban 1 fal mentén lefelé áramlik Kültéri/beltéri hőmérséklet induláskor: 35 C Beltéri hőmérsékleteloszlás keresztmetszete az indítás után egy órával Előre beállított hőmérséklet: 26 C Kis légáram Nyugati típusú, 13 m 2 méretű szoba (Sharp laboratórium 1 ) Hőmérséklet-eloszlás adat fűtési ban 3 2 Padló mentén áramlik lulról, a lábaitól melegíti fel PDLÓ Sharp légkondicionálói egy Coanda-hatás 2 nevű természeti jelenséget használnak ki a levegő egyenletes hűtéséhez és fűtéséhez. Coanda-hatás egy olyan jelenség, amikor egy fúvókából távozó valamilyen gáz vagy folyadék a közeli felületekre tapad és ezeket követi. Sharp légkondicionálói ezt a jelenséget használják ki a légáramnak a szoba olyan határoló felületeire irányításával, mint a falak és a mennyezet, hogy ezzel pontosabban irányíthassák és szabályozhassék a légáramot. Sharp egyedülálló Nature Wing ventilátorlapátjait a természet alapján tervezték Kültéri/beltéri hőmérséklet induláskor: 2 C Beltéri hőmérsékleteloszlás keresztmetszete az indítás után egy órával Előre beállított hőmérséklet: 23 C Kis légáram Nyugati típusú, 13 m 2 méretű szoba (Sharp laboratórium 1 ) szitakötőszárnyak lecsökkentik a levegő ellenállását 5 z aranysas szárnyak a légáramlás optimális irányítását biztosítják Beltéri Légkeringetés hozzávetőleges megnövekedése (a SHRP összehasonlítása) 30% 3 Kültéri Légkeringetés lbatrosz szárnyak ideálisak a hosszú távú repüléshez hozzávetőleges megnövekedése (a SHRP összehasonlítása) 40% 4 légáramlás irányításához általában a repülőgép szárnyak kialakítását használják fel és a termékek fejlesztéséhez az aerodinamikát veszik alapul. zonban kiderült, hogy az aerodinamika inkább a nagyobb tárgyak mozgatásakor hatásos, és a mi termékünk méreteihez jobban hasznosítható példát nyújtanak a madarak és a rovarok szárnyai. Ez képezi alapját a Nature Wing kialakításának is. 6 1 tesztadatokat a japán piacra szánt Y-R28XC típuson mérték, amely a Coanda-hatást alkalmazza. 2 Coanda-hatást a vilégszerte ismert aerodinamikai kutató, H. M. Coanda fedezte fel, aki 1885-ban született Romániában. 3 zonos légmennyiség átfúvására felhasznált légmennyiség összehasonlítása hagyományos típusú és új, aranysas szárny kialakítású típus esetén. 4 zonos légmennyiség átfúvására felhasznált légmennyiség összehasonlítása hagyományos típusú és új, aranysas szárny kialakítású típus esetén. 5 z új aranysas szárny alakú ventilátorlapátokat jelenleg csak az ázsiai piacokra szánt típusokban alkalmazzák, és csak a jövőben fogják bevezetni az európai piacokon. 6 z E-18KR, E-24KR, E-X2M18KR, E-X18LR, E-X24LR, E-X2M14LR, E-X9PHR és az E-X12PHR. 5

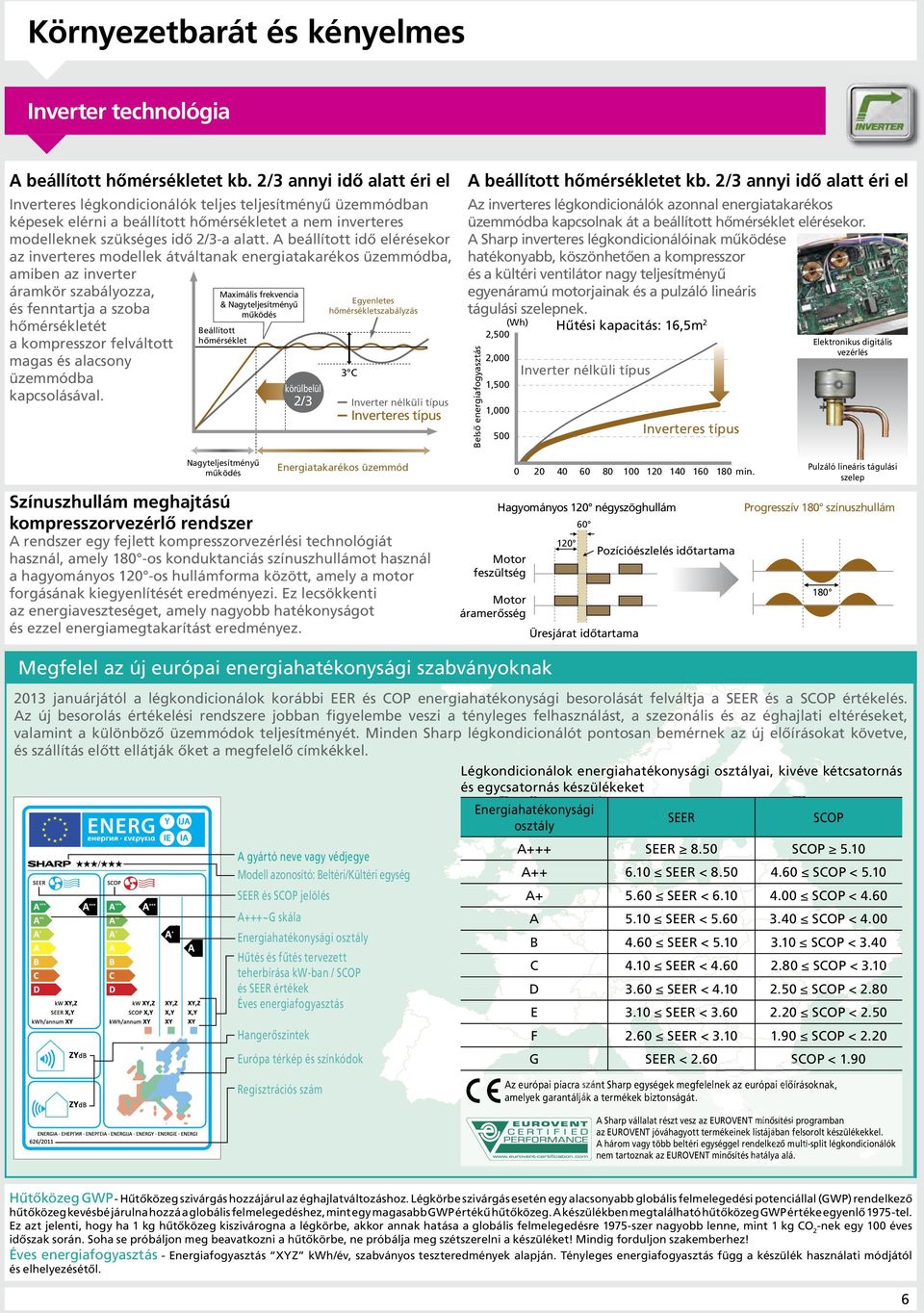

7 Környezetbarát és kényelmes Inverter technológia beállított hőmérsékletet kb. 2/3 annyi idő alatt éri el beállított hőmérsékletet kb. 2/3 annyi idő alatt éri el Inverteres típus Nagyteljesítményű működés Energiatakarékos Színuszhullám meghajtású kompresszorvezérlő rendszer rendszer egy fejlett kompresszorvezérlési technológiát használ, amely 180 -os konduktanciás színuszhullámot használ a hagyományos 120 -os hullámforma között, amely a motor forgásának kiegyenlítését eredményezi. Ez lecsökkenti az energiaveszteséget, amely nagyobb hatékonyságot és ezzel energiamegtakarítást eredményez. z inverteres légkondicionálók azonnal energiatakarékos ba kapcsolnak át a beállított hőmérséklet elérésekor. Sharp inverteres légkondicionálóinak működése hatékonyabb, köszönhetően a kompresszor és a kültéri ventilátor nagy teljesítményű egyenáramú motorjainak és a pulzáló lineáris tágulási szelepnek. (Wh) 2,500 Belső energiafogyasztás Inverteres légkondicionálók teljes teljesítményű ban képesek elérni a beállított hőmérsékletet a nem inverteres modelleknek szükséges idő 2/3-a alatt. beállított idő elérésekor az inverteres modellek átváltanak energiatakarékos ba, amiben az inverter áramkör szabályozza, Maximális frekvencia Egyenletes & Nagyteljesítményű és fenntartja a szoba hőmérsékletszabályzás működés hőmérsékletét Beállított hőmérséklet a kompresszor felváltott magas és alacsony 3 C ba körülbelül kapcsolásával. 2/3 Inverter nélküli típus 2,000 Hűtési kapacitás: 16,5m2 Elektronikus digitális vezérlés Inverter nélküli típus 1,500 1,000 Inverteres típus min. Hagyományos 120 négyszöghullám Pulzáló lineáris tágulási szelep Progresszív 180 színuszhullám Motor feszültség Pozícióészlelés időtartama 180 Motor áramerősség Üresjárat időtartama Megfelel az új európai energiahatékonysági szabványoknak 2013 januárjától a légkondicionálok korábbi EER és COP energiahatékonysági besorolását felváltja a SEER és a SCOP értékelés. z új besorolás értékelési rendszere jobban figyelembe veszi a tényleges felhasználást, a szezonális és az éghajlati eltéréseket, valamint a különböző ok teljesítményét. Minden Sharp légkondicionálót pontosan bemérnek az új előírásokat követve, és szállítás előtt ellátják őket a megfelelő címkékkel. Légkondicionálok energiahatékonysági osztályai, kivéve kétcsatornás és egycsatornás készülékeket gyártó neve vagy védjegye Modell azonosító: Beltéri/Kültéri SEER és SCOP jelölés Energiahatékonysági osztály SEER SCOP +++ SEER 8.50 SCOP SEER < SCOP < SEER < SCOP < ~G skála 5.10 SEER < SCOP < 4.00 Energiahatékonysági osztály B 4.60 SEER < SCOP < 3.40 C 4.10 SEER < SCOP < 3.10 D 3.60 SEER < SCOP < 2.80 Hűtés és fűtés tervezett teherbírása kw-ban / SCOP és SEER értékek Éves energiafogyasztás E 3.10 SEER < SCOP < 2.50 Hangerőszintek F 2.60 SEER < SCOP < 2.20 Európa térkép és színkódok G SEER < 2.60 SCOP < 1.90 Regisztrációs szám z európai piacra szánt Sharp ek megfelelnek az európai előírásoknak, amelyek garantálják a termékek biztonságát. Sharp vállalat részt vesz az EUROVENT minősítési programban az EUROVENT jóváhagyott termékeinek listájában felsorolt készülékekkel. három vagy több beltéri gel rendelkező multi-split légkondicionálók nem tartoznak az EUROVENT minősítés hatálya alá. Hűtőközeg GWP - Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO2-nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez! Éves energiafogyasztás - Energiafogyasztás XYZ kwh/év, szabványos teszteredmények alapján. Tényleges energiafogyasztás függ a készülék használati módjától és elhelyezésétől. 6

8 SINGLE/MULTI TÍPUS INVERTERES 7

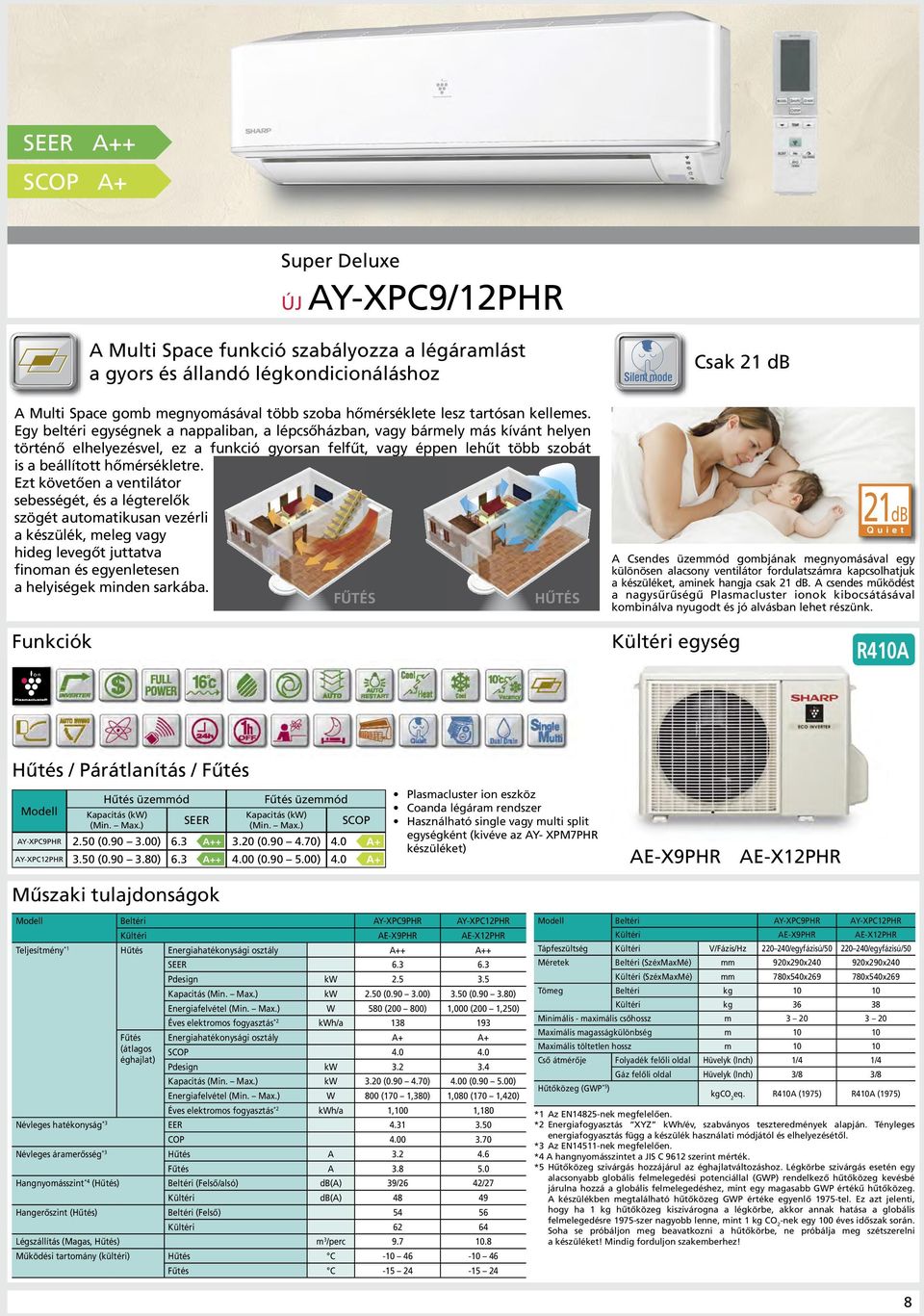

9 SEER ++ SCOP + Super Deluxe ÚJ Y-XPC9/12PHR Multi Space funkció szabályozza a légáramlást a gyors és állandó légkondicionáláshoz Multi Space gomb megnyomásával több szoba hőmérséklete lesz tartósan kellemes. Egy beltéri nek a nappaliban, a lépcsőházban, vagy bármely más kívánt helyen történő elhelyezésvel, ez a funkció gyorsan felfűt, vagy éppen lehűt több szobát is a beállított hőmérsékletre. Ezt követően a ventilátor sebességét, és a légterelők szögét automatikusan vezérli a készülék, meleg vagy hideg levegőt juttatva finoman és egyenletesen a helyiségek minden sarkába. FŰTÉS HŰTÉS Csak 21 db 21dB Quiet Csendes gombjának megnyomásával egy különösen alacsony ventilátor fordulatszámra kapcsolhatjuk a készüléket, aminek hangja csak 21 db. csendes működést a nagysűrűségű Plasmacluster ionok kibocsátásával kombinálva nyugodt és jó alvásban lehet részünk. Funkciók Kültéri R410 Hűtés / Párátlanítás / Modell Y-XPC9PHR Y-XPC12PHR Hűtés SEER 2.50 ( ) ( ) SCOP 3.20 ( ) ( ) Plasmacluster ion eszköz Coanda légáram rendszer Használható single vagy multi split ként (kivéve az Y- XPM7PHR készüléket) E-X9PHR E-X12PHR Műszaki tulajdonságok Modell Beltéri Y-XPC9PHR Y-XPC12PHR Kültéri E-X9PHR E-X12PHR Teljesítmény 1 Hűtés Energiahatékonysági osztály SEER Pdesign kw Kapacitás kw 2.50 ( ) 3.50 ( ) Energiafelvétel W 580 ( ) 1,000 (200 1,250) Éves elektromos fogyasztás 2 kwh/a Energiahatékonysági osztály + + (átlagos SCOP éghajlat) Pdesign kw Kapacitás kw 3.20 ( ) 4.00 ( ) Energiafelvétel W 800 (170 1,380) 1,080 (170 1,420) Éves elektromos fogyasztás 2 kwh/a 1,100 1,180 hatékonyság 3 EER COP áramerősség 3 Hűtés Hangnyomásszint 4 (Hűtés) Beltéri (Felső/alsó) db() 39/26 42/27 Kültéri db() Hangerőszint (Hűtés) Beltéri (Felső) Kültéri Légszállítás (Magas, Hűtés) m 3 /perc Működési tartomány (kültéri) Hűtés C C Modell Beltéri Y-XPC9PHR Y-XPC12PHR Kültéri E-X9PHR E-X12PHR Tápfeszültség Kültéri V/Fázis/Hz /egyfázisú/ /egyfázisú/50 Méretek Beltéri (SzéxMaxMé) mm 920x290x x290x240 Kültéri (SzéxMaxMé) mm 780x540x x540x269 Tömeg Beltéri kg Kültéri kg Minimális - maximális csőhossz m Maximális magasságkülönbség m Maximális töltetlen hossz m Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 1/4 Gáz felőli oldal Hüvelyk (Inch) 3/8 3/8 Hűtőközeg (GWP 5 ) kgco 2 eq. R410 (1975) R410 (1975) 1 z EN14825-nek megfelelően. 2 Energiafogyasztás XYZ kwh/év, szabványos teszteredmények alapján. Tényleges energiafogyasztás függ a készülék használati módjától és elhelyezésétől. 3 z EN14511-nek megfelelően. 4 hangnyomásszintet a JIS C 9612 szerint mérték. 5 Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO 2 -nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez! 8

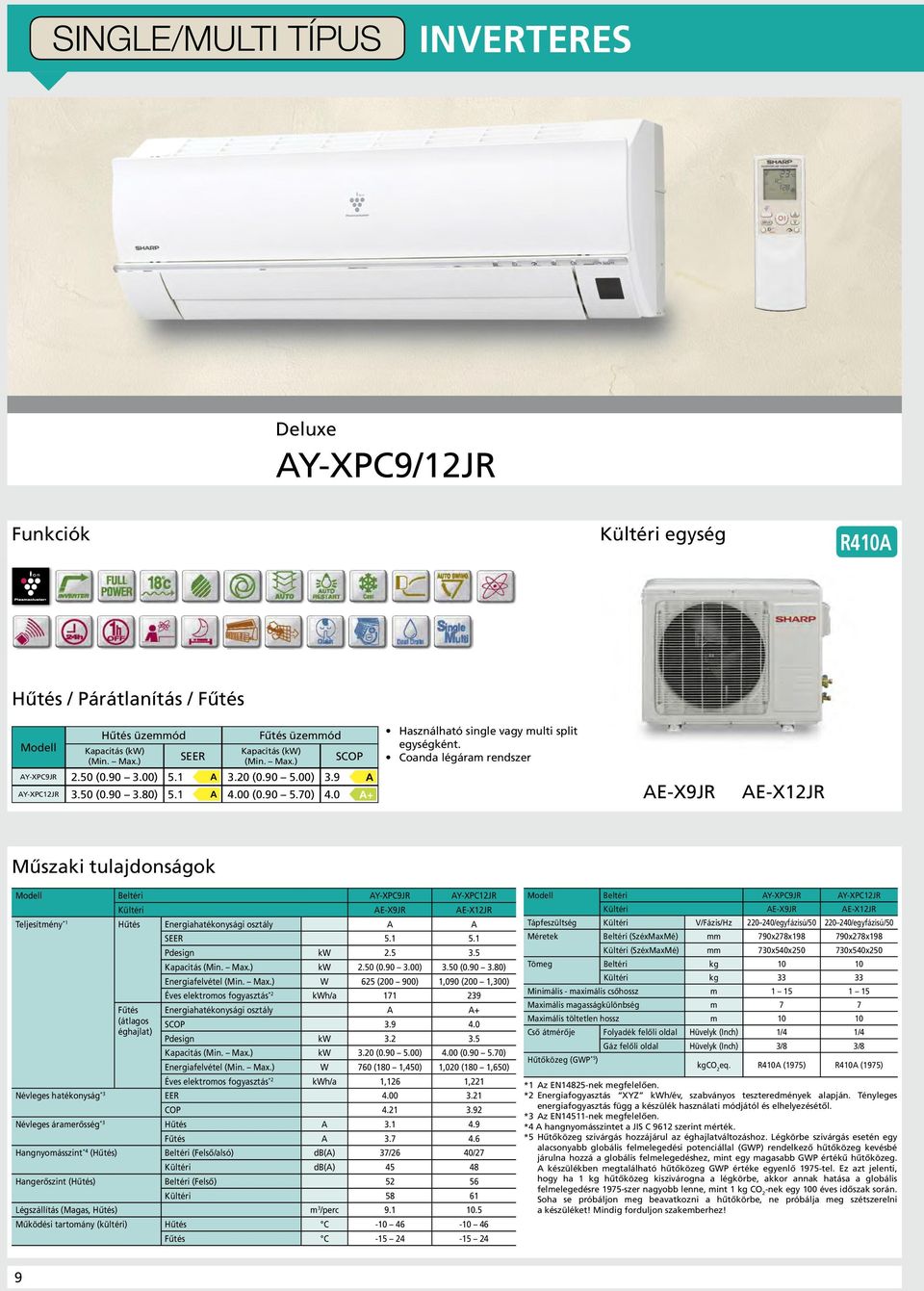

10 SINGLE/MULTI TÍPUS INVERTERES Deluxe Y-XPC9/12JR Funkciók Kültéri R410 Hűtés / Párátlanítás / Hűtés Modell SEER SCOP Y-XPC9JR 2.50 ( ) ( ) 3.9 Y-XPC12JR 3.50 ( ) ( ) Használható single vagy multi split ként. Coanda légáram rendszer E-X9JR E-X12JR Műszaki tulajdonságok Modell Beltéri Y-XPC9JR Y-XPC12JR Kültéri E-X9JR E-X12JR Teljesítmény 1 Hűtés Energiahatékonysági osztály SEER Pdesign kw Kapacitás kw 2.50 ( ) 3.50 ( ) Energiafelvétel W 625 ( ) 1,090 (200 1,300) Éves elektromos fogyasztás 2 kwh/a Energiahatékonysági osztály + (átlagos SCOP éghajlat) Pdesign kw Kapacitás kw 3.20 ( ) 4.00 ( ) Energiafelvétel W 760 (180 1,450) 1,020 (180 1,650) Éves elektromos fogyasztás 2 kwh/a 1,126 1,221 hatékonyság 3 EER COP áramerősség 3 Hűtés Hangnyomásszint 4 (Hűtés) Beltéri (Felső/alsó) db() 37/26 40/27 Kültéri db() Hangerőszint (Hűtés) Beltéri (Felső) Kültéri Légszállítás (Magas, Hűtés) m 3 /perc Működési tartomány (kültéri) Hűtés C C Modell Beltéri Y-XPC9JR Y-XPC12JR Kültéri E-X9JR E-X12JR Tápfeszültség Kültéri V/Fázis/Hz /egyfázisú/ /egyfázisú/50 Méretek Beltéri (SzéxMaxMé) mm 790x278x x278x198 Kültéri (SzéxMaxMé) mm 730x540x x540x250 Tömeg Beltéri kg Kültéri kg Minimális - maximális csőhossz m Maximális magasságkülönbség m 7 7 Maximális töltetlen hossz m Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 1/4 Gáz felőli oldal Hüvelyk (Inch) 3/8 3/8 Hűtőközeg (GWP 5 ) kgco 2 eq. R410 (1975) R410 (1975) 1 z EN14825-nek megfelelően. 2 Energiafogyasztás XYZ kwh/év, szabványos teszteredmények alapján. Tényleges energiafogyasztás függ a készülék használati módjától és elhelyezésétől. 3 z EN14511-nek megfelelően. 4 hangnyomásszintet a JIS C 9612 szerint mérték. 5 Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO 2 -nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez! 9

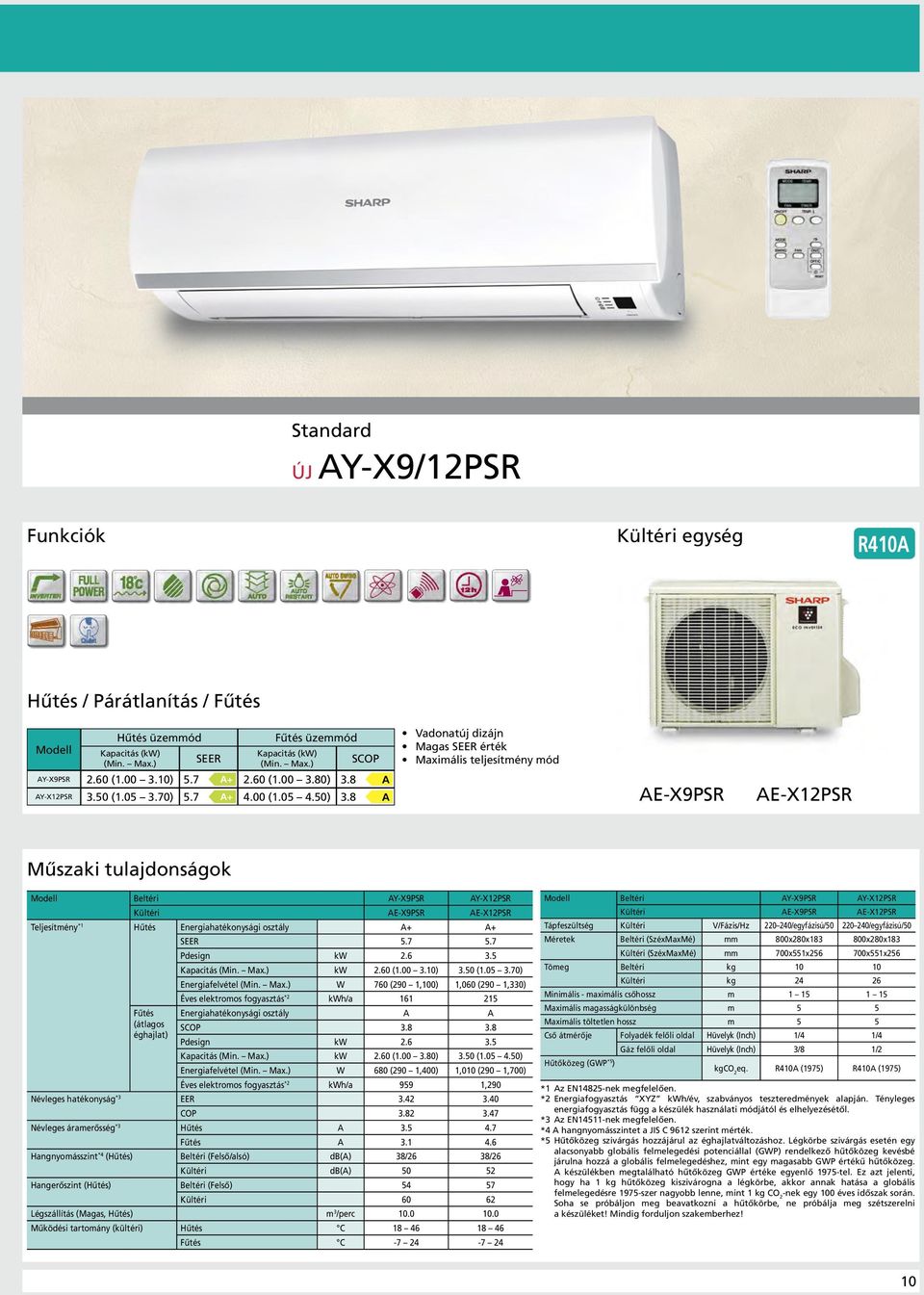

11 Standard ÚJ Y-X9/12PSR Funkciók Kültéri R410 Hűtés / Párátlanítás / Modell Hűtés SEER Y-X9PSR 2.60 ( ) ( ) 3.8 Y-X12PSR 3.50 ( ) ( ) SCOP Vadonatúj dizájn Magas SEER érték Maximális teljesítmény mód E-X9PSR E-X12PSR Műszaki tulajdonságok Modell Beltéri Y-X9PSR Y-X12PSR Kültéri E-X9PSR E-X12PSR Teljesítmény 1 Hűtés Energiahatékonysági osztály + + SEER Pdesign kw Kapacitás kw 2.60 ( ) 3.50 ( ) Energiafelvétel W 760 (290 1,100) 1,060 (290 1,330) Éves elektromos fogyasztás 2 kwh/a Energiahatékonysági osztály (átlagos SCOP éghajlat) Pdesign kw Kapacitás kw 2.60 ( ) 3.50 ( ) Energiafelvétel W 680 (290 1,400) 1,010 (290 1,700) Éves elektromos fogyasztás 2 kwh/a 959 1,290 hatékonyság 3 EER COP áramerősség 3 Hűtés Hangnyomásszint 4 (Hűtés) Beltéri (Felső/alsó) db() 38/26 38/26 Kültéri db() Hangerőszint (Hűtés) Beltéri (Felső) Kültéri Légszállítás (Magas, Hűtés) m 3 /perc Működési tartomány (kültéri) Hűtés C C Modell Beltéri Y-X9PSR Y-X12PSR Kültéri E-X9PSR E-X12PSR Tápfeszültség Kültéri V/Fázis/Hz /egyfázisú/ /egyfázisú/50 Méretek Beltéri (SzéxMaxMé) mm 800x280x x280x183 Kültéri (SzéxMaxMé) mm 700x551x x551x256 Tömeg Beltéri kg Kültéri kg Minimális - maximális csőhossz m Maximális magasságkülönbség m 5 5 Maximális töltetlen hossz m 5 5 Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 1/4 Gáz felőli oldal Hüvelyk (Inch) 3/8 1/2 Hűtőközeg (GWP 5 ) kgco 2 eq. R410 (1975) R410 (1975) 1 z EN14825-nek megfelelően. 2 Energiafogyasztás XYZ kwh/év, szabványos teszteredmények alapján. Tényleges energiafogyasztás függ a készülék használati módjától és elhelyezésétől. 3 z EN14511-nek megfelelően. 4 hangnyomásszintet a JIS C 9612 szerint mérték. 5 Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO 2 -nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez! 10

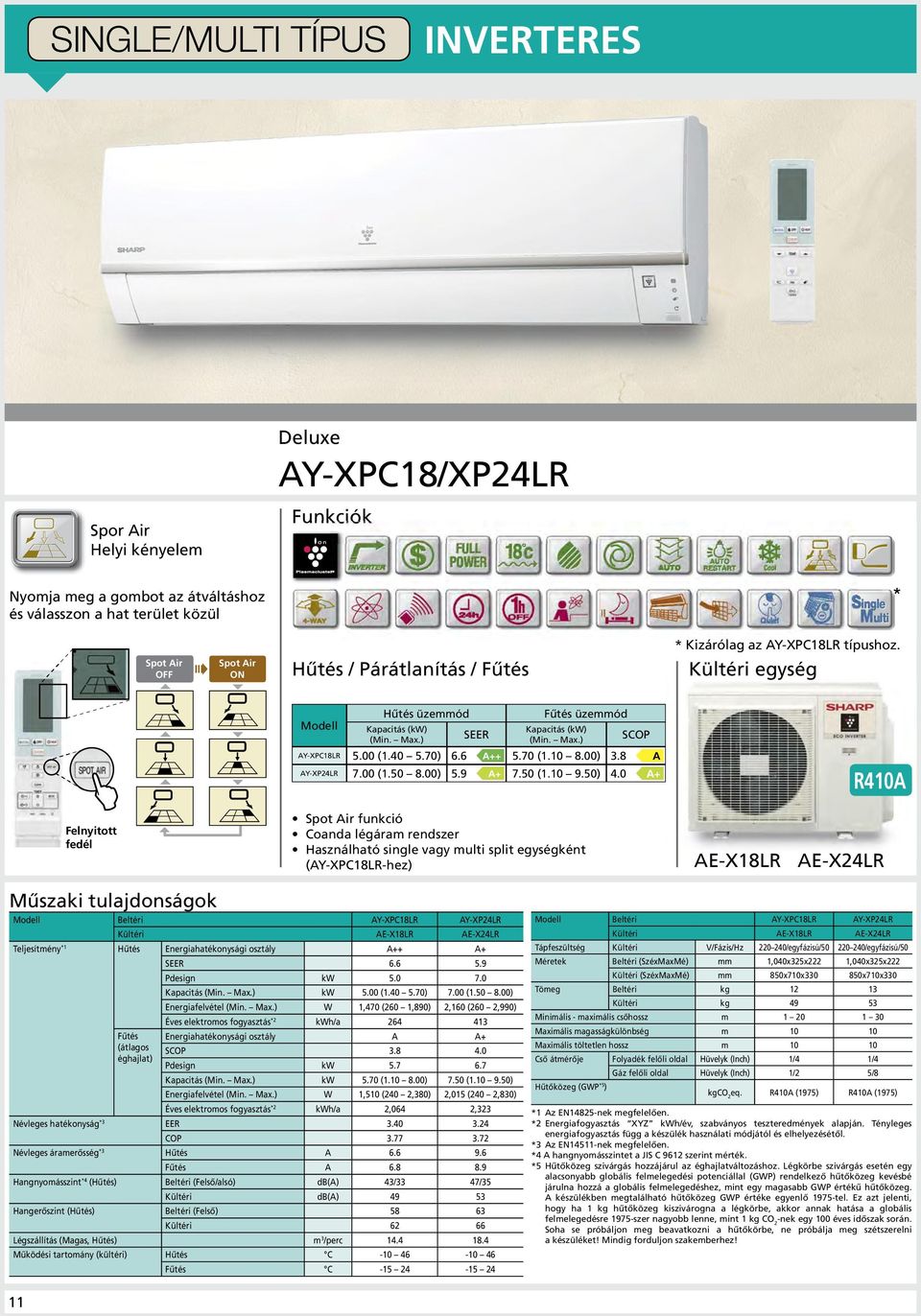

12 SINGLE/MULTI TÍPUS INVERTERES Deluxe Y-XPC18/XP24LR Spor ir Helyi kényelem Funkciók Nyomja meg a gombot az átváltáshoz és válasszon a hat terület közül Kizárólag az Y-XPC18LR típushoz. Spot ir OFF Spot ir ON Hűtés / Párátlanítás / Kültéri Modell Hűtés SEER SCOP Y-XPC18LR 5.00 ( ) ( ) Y-XP24LR 7.00 ( ) ( ) R410 Felnyitott fedél Spot ir funkció Coanda légáram rendszer Használható single vagy multi split ként (Y-XPC18LR-hez) E-X18LR E-X24LR Műszaki tulajdonságok Modell Beltéri Y-XPC18LR Y-XP24LR Kültéri E-X18LR E-X24LR Teljesítmény 1 Hűtés Energiahatékonysági osztály ++ + SEER Pdesign kw Kapacitás kw 5.00 ( ) 7.00 ( ) Energiafelvétel W 1,470 (260 1,890) 2,160 (260 2,990) Éves elektromos fogyasztás 2 kwh/a Energiahatékonysági osztály + (átlagos SCOP éghajlat) Pdesign kw Kapacitás kw 5.70 ( ) 7.50 ( ) Energiafelvétel W 1,510 (240 2,380) 2,015 (240 2,830) Éves elektromos fogyasztás 2 kwh/a 2,064 2,323 hatékonyság 3 EER COP áramerősség 3 Hűtés Hangnyomásszint 4 (Hűtés) Beltéri (Felső/alsó) db() 43/33 47/35 Kültéri db() Hangerőszint (Hűtés) Beltéri (Felső) Kültéri Légszállítás (Magas, Hűtés) m 3 /perc Működési tartomány (kültéri) Hűtés C C Modell Beltéri Y-XPC18LR Y-XP24LR Kültéri E-X18LR E-X24LR Tápfeszültség Kültéri V/Fázis/Hz /egyfázisú/ /egyfázisú/50 Méretek Beltéri (SzéxMaxMé) mm 1,040x325x222 1,040x325x222 Kültéri (SzéxMaxMé) mm 850x710x x710x330 Tömeg Beltéri kg Kültéri kg Minimális - maximális csőhossz m Maximális magasságkülönbség m Maximális töltetlen hossz m Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 1/4 Gáz felőli oldal Hüvelyk (Inch) 1/2 5/8 Hűtőközeg (GWP 5 ) kgco 2 eq. R410 (1975) R410 (1975) 1 z EN14825-nek megfelelően. 2 Energiafogyasztás XYZ kwh/év, szabványos teszteredmények alapján. Tényleges energiafogyasztás függ a készülék használati módjától és elhelyezésétől. 3 z EN14511-nek megfelelően. 4 hangnyomásszintet a JIS C 9612 szerint mérték. 5 Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO 2 -nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez! 11

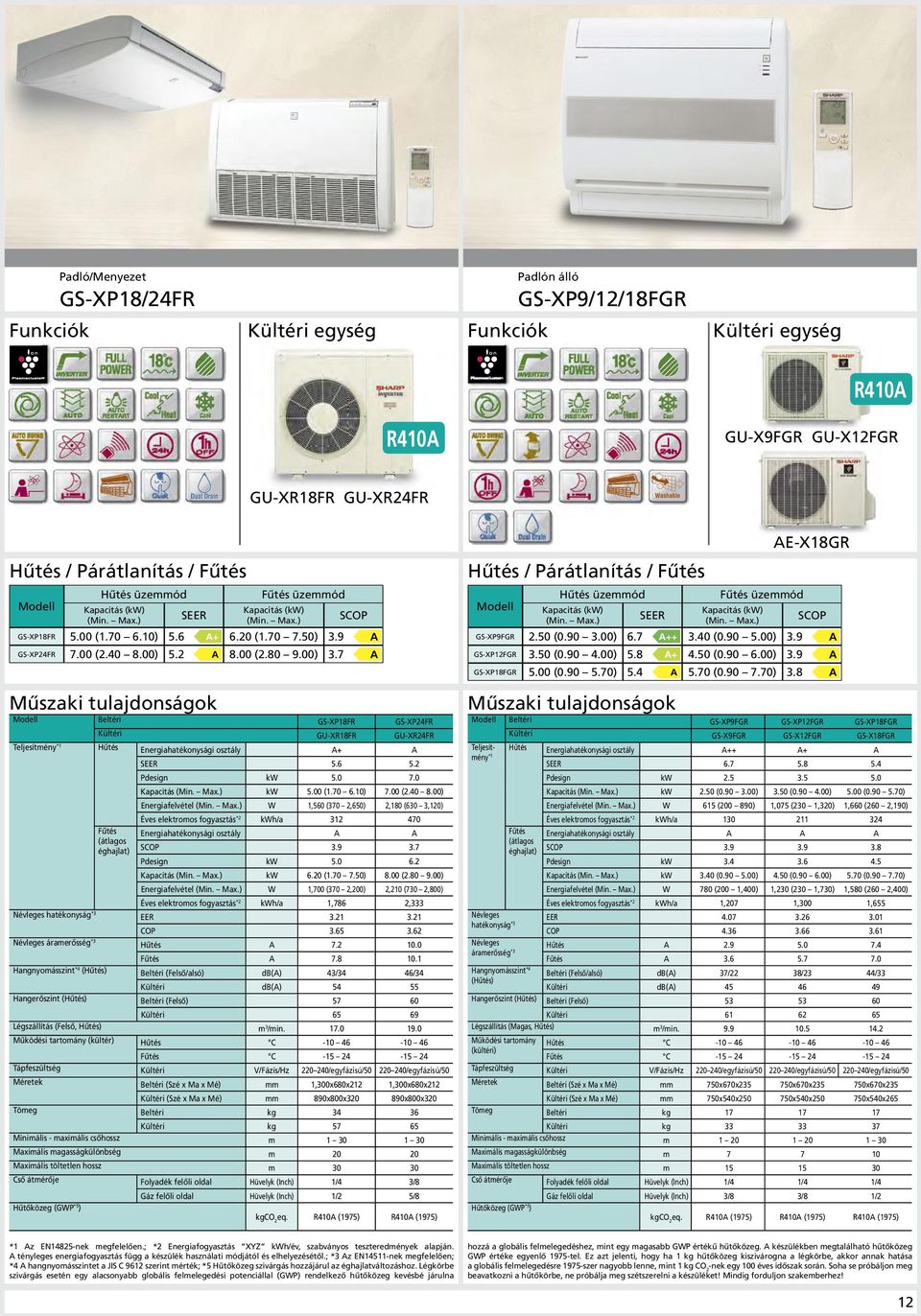

13 Padló/Menyezet GS-XP18/24FR Padlón álló GS-XP9/12/18FGR Funkciók Kültéri Funkciók Kültéri R410 R410 GU-X9FGR GU-X12FGR GU-XR18FR GU-XR24FR Hűtés / Párátlanítás / Modell Hűtés SEER GS-XP18FR 5.00 ( ) ( ) 3.9 Műszaki tulajdonságok GS-XP24FR 7.00 ( ) ( ) 3.7 SCOP + Modell Beltéri GS-XP18FR GS-XP24FR Kültéri GU-XR18FR GU-XR24FR Teljesítmény 1 Hűtés Energiahatékonysági osztály + (átlagos éghajlat) SEER Pdesign kw Kapacitás kw 5.00 ( ) 7.00 ( ) Energiafelvétel W 1,560 (370 2,650) 2,180 (630 3,120) Éves elektromos fogyasztás 2 kwh/a Energiahatékonysági osztály SCOP Pdesign kw Kapacitás kw 6.20 ( ) 8.00 ( ) Energiafelvétel W 1,700 (370 2,200) 2,210 (730 2,800) Éves elektromos fogyasztás 2 kwh/a 1,786 2,333 hatékonyság 3 EER COP áramerősség 3 Hűtés Hangnyomásszint 4 (Hűtés) Beltéri (Felső/alsó) db() 43/34 46/34 Kültéri db() Hangerőszint (Hűtés) Beltéri (Felső) Kültéri Légszállítás (Felső, Hűtés) m 3 /min Működési tartomány (kültér) Hűtés C C Tápfeszültség Kültéri V/Fázis/Hz /egyfázisú/ /egyfázisú/50 Méretek Beltéri (Szé x Ma x Mé) mm 1,300x680x212 1,300x680x212 Kültéri (Szé x Ma x Mé) mm 890x800x x800x320 Tömeg Beltéri kg Kültéri kg Minimális - maximális csőhossz m Maximális magasságkülönbség m Maximális töltetlen hossz m Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 3/8 Gáz felőli oldal Hüvelyk (Inch) 1/2 5/8 Hűtőközeg (GWP 5 ) kgco 2 eq. R410 (1975) R410 (1975) Hűtés / Párátlanítás / Modell Hűtés SEER GS-XP9FGR 2.50 ( ) ( ) 3.9 GS-XP12FGR GS-XP18FGR 3.50 ( ) 5.00 ( ) Műszaki tulajdonságok 4.50 ( ) 5.70 ( ) E-X18GR SCOP ++ + Modell Beltéri GS-XP9FGR GS-XP12FGR GS-XP18FGR Kültéri GS-X9FGR GS-X12FGR GS-X18FGR Teljesítmény Hűtés Energiahatékonysági osztály SEER Pdesign kw Kapacitás kw 2.50 ( ) 3.50 ( ) 5.00 ( ) Energiafelvétel W 615 ( ) 1,075 (230 1,320) 1,660 (260 2,190) Éves elektromos fogyasztás 2 kwh/a Energiahatékonysági osztály (átlagos éghajlat) SCOP Pdesign kw Kapacitás kw 3.40 ( ) 4.50 ( ) 5.70 ( ) Energiafelvétel W 780 (200 1,400) 1,230 (230 1,730) 1,580 (260 2,400) Éves elektromos fogyasztás 2 kwh/a 1,207 1,300 1,655 EER hatékonyság 3 COP Hűtés áramerősség Hangnyomásszint 4 Beltéri (Felső/alsó) db() 37/22 38/23 44/33 (Hűtés) Kültéri db() Hangerőszint (Hűtés) Beltéri (Felső) Kültéri Légszállítás (Magas, Hűtés) m 3 /min Működési tartomány Hűtés C (kültéri) C Tápfeszültség Kültéri V/Fázis/Hz /egyfázisú/ /egyfázisú/ /egyfázisú/50 Méretek Beltéri (Szé x Ma x Mé) mm 750x670x x670x x670x235 Kültéri (Szé x Ma x Mé) mm 750x540x x540x x540x265 Tömeg Beltéri kg Kültéri kg Minimális - maximális csőhossz m Maximális magasságkülönbség m Maximális töltetlen hossz m Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 1/4 1/4 Gáz felőli oldal Hüvelyk (Inch) 3/8 3/8 1/2 Hűtőközeg (GWP 5 ) kgco 2 eq. R410 (1975) R410 (1975) R410 (1975) 1 z EN14825-nek megfelelően.; 2 Energiafogyasztás XYZ kwh/év, szabványos teszteredmények alapján. tényleges energiafogyasztás függ a készülék használati módjától és elhelyezésétől.; 3 z EN14511-nek megfelelően; 4 hangnyomásszintet a JIS C 9612 szerint mérték; 5 Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO 2 -nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez! 12

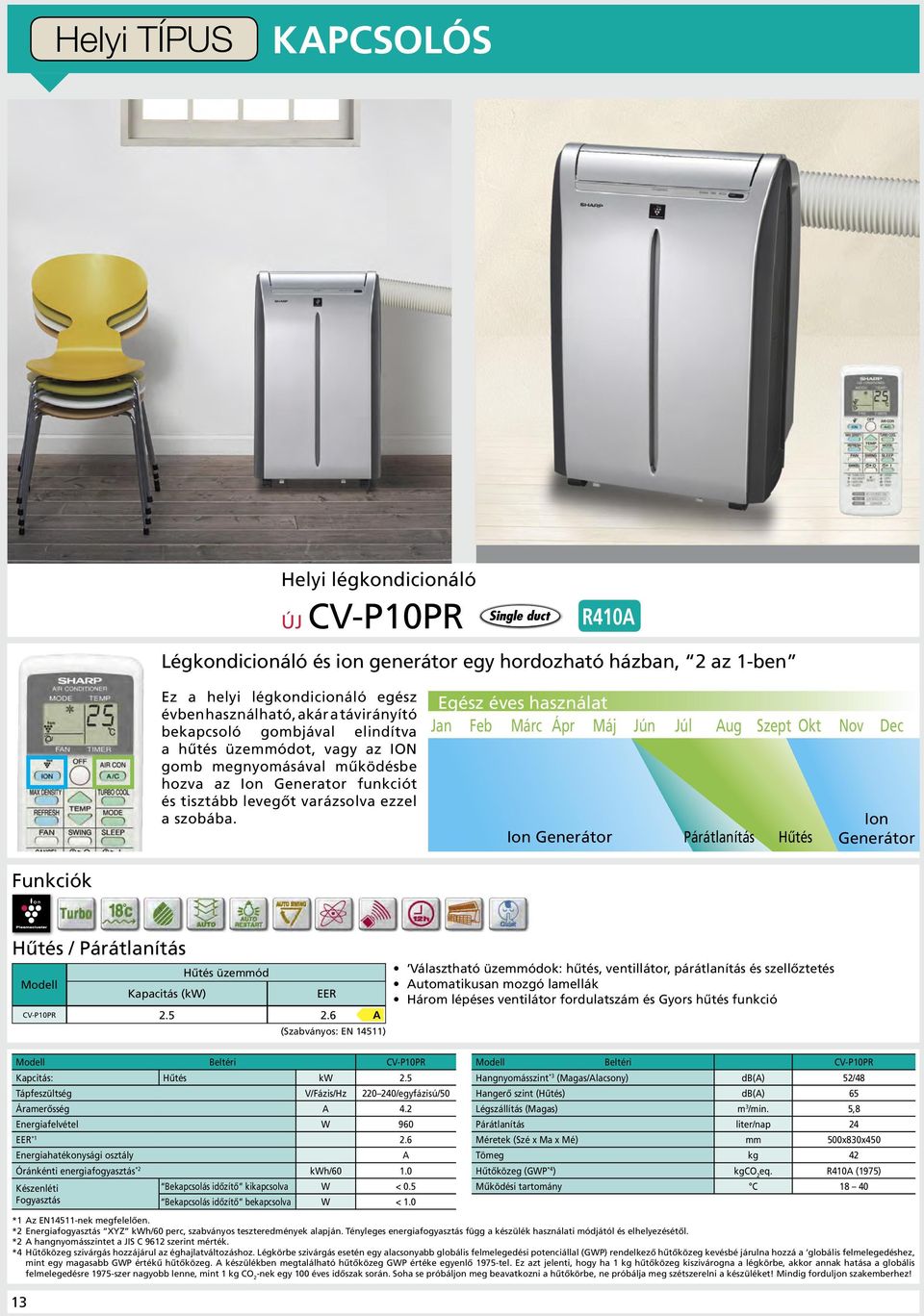

14 Helyi TÍPUS KPCSOLÓS Helyi légkondicionáló ÚJ CV-P10PR R410 Légkondicionáló és ion generátor egy hordozható házban, 2 az 1-ben Ez a helyi légkondicionáló egész évben használható, akár a távirányító bekapcsoló gombjával elindítva a hűtés ot, vagy az ION gomb megnyomásával működésbe hozva az Ion Generator funkciót és tisztább levegőt varázsolva ezzel a szobába. Egész éves használat Jan Feb Márc Ápr Máj Jún Júl ug Szept Okt Nov Dec Ion Generátor Párátlanítás Hűtés Ion Generátor Funkciók Hűtés / Párátlanítás Hűtés Modell EER CV-P10PR (Szabványos: EN 14511) Választható ok: hűtés, ventillátor, párátlanítás és szellőztetés utomatikusan mozgó lamellák Három lépéses ventilátor fordulatszám és Gyors hűtés funkció Modell Beltéri CV-P10PR Kapcitás: Hűtés kw 2.5 Tápfeszültség V/Fázis/Hz /egyfázisú/50 Áramerősség 4.2 Energiafelvétel W 960 EER Energiahatékonysági osztály Óránkénti energiafogyasztás 2 kwh/ Készenléti Bekapcsolás időzítő kikapcsolva W < 0.5 Fogyasztás Bekapcsolás időzítő bekapcsolva W < Modell Beltéri CV-P10PR Hangnyomásszint 3 (Magas/lacsony) db() 52/48 Hangerő szint (Hűtés) db() 65 Légszállítás (Magas) m 3 /min. 5,8 Párátlanítás liter/nap 24 Méretek (Szé x Ma x Mé) mm 500x830x450 Tömeg kg 42 Hűtőközeg (GWP 4 ) kgco 2 eq. R410 (1975) Működési tartomány C z EN14511-nek megfelelően. 2 Energiafogyasztás XYZ kwh/60 perc, szabványos teszteredmények alapján. Tényleges energiafogyasztás függ a készülék használati módjától és elhelyezésétől. 2 hangnyomásszintet a JIS C 9612 szerint mérték. 4 Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO 2 -nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez!

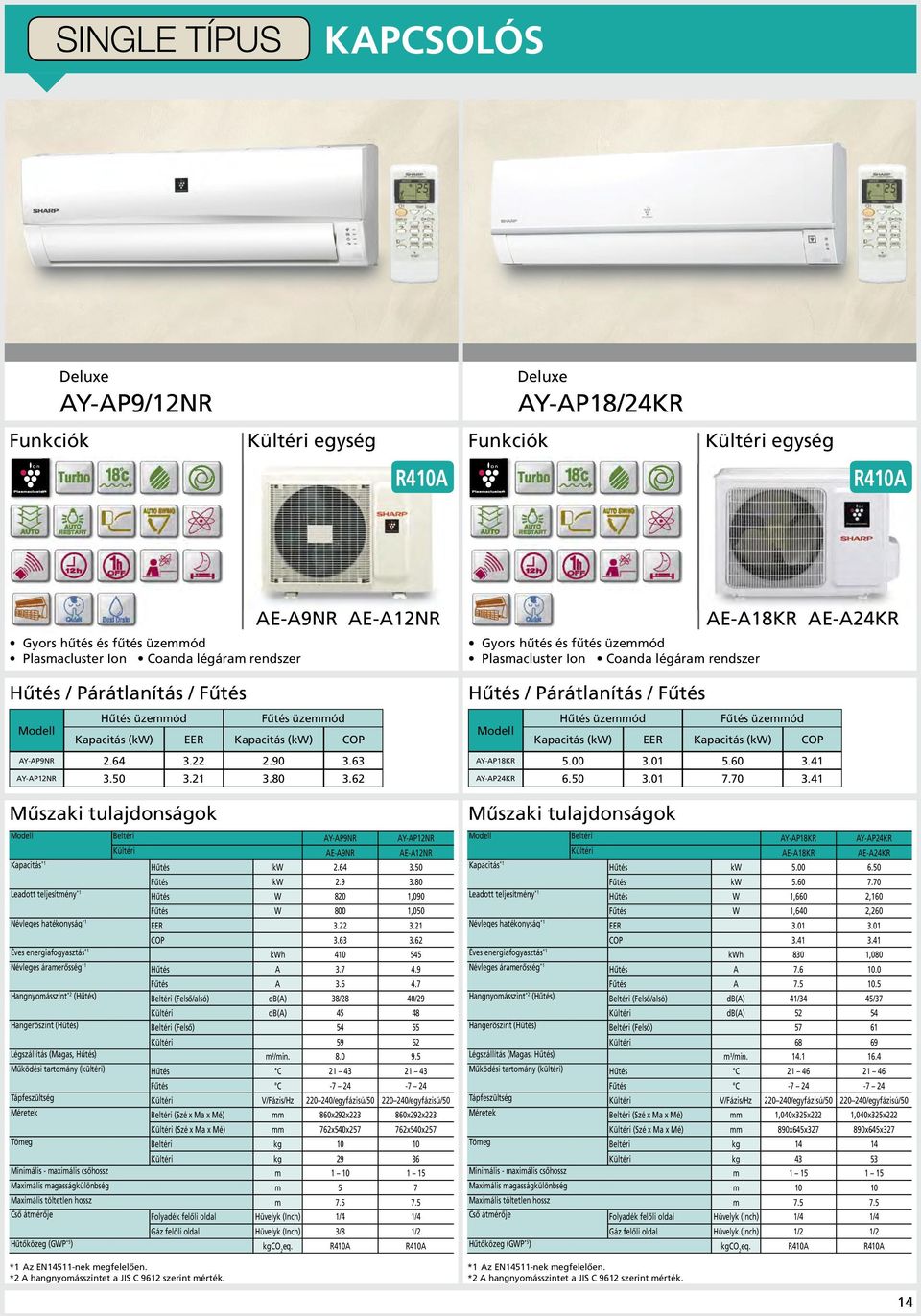

15 SINGLE TÍPUS KPCSOLÓS Deluxe Y-P9/12NR Deluxe Y-P18/24KR Funkciók Kültéri Funkciók Kültéri R410 R410 Gyors hűtés és fűtés Plasmacluster Ion Coanda légáram rendszer Hűtés / Párátlanítás / Modell Hűtés EER Műszaki tulajdonságok COP Y-P9NR Y-P12NR Modell Beltéri Y-P9NR Y-P12NR Kültéri E-9NR E-12NR Kapacitás 1 Hűtés kw kw Leadott teljesítmény 1 Hűtés W 820 1,090 W 800 1,050 hatékonyság 1 EER COP Éves energiafogyasztás 1 kwh áramerősség 1 Hűtés Hangnyomásszint 2 (Hűtés) Beltéri (Felső/alsó) db() 38/28 40/29 Kültéri db() Hangerőszint (Hűtés) Beltéri (Felső) Kültéri Légszállítás (Magas, Hűtés) m 3 /min Működési tartomány (kültéri) Hűtés C C Tápfeszültség Kültéri V/Fázis/Hz /egyfázisú/ /egyfázisú/50 Méretek Beltéri (Szé x Ma x Mé) mm 860x292x x292x223 Kültéri (Szé x Ma x Mé) mm 762x540x x540x257 Tömeg Beltéri kg Kültéri kg Minimális - maximális csőhossz m Maximális magasságkülönbség m 5 7 Maximális töltetlen hossz m Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 1/4 Gáz felőli oldal Hüvelyk (Inch) 3/8 1/2 Hűtőközeg (GWP 5 ) kgco 2 eq. R410 R410 1 z EN14511-nek megfelelően. 2 hangnyomásszintet a JIS C 9612 szerint mérték. E-9NR E-12NR Gyors hűtés és fűtés Plasmacluster Ion Coanda légáram rendszer Hűtés / Párátlanítás / Modell Hűtés EER Y-P18KR Műszaki tulajdonságok Modell Beltéri Y-P18KR Y-P24KR Kültéri E-18KR E-24KR Kapacitás 1 Hűtés kw kw Leadott teljesítmény 1 Hűtés W 1,660 2,160 W 1,640 2,260 hatékonyság 1 EER COP Éves energiafogyasztás 1 kwh 830 1,080 áramerősség 1 Hűtés Hangnyomásszint 2 (Hűtés) Beltéri (Felső/alsó) db() 41/34 45/37 Kültéri db() Hangerőszint (Hűtés) Beltéri (Felső) Kültéri Légszállítás (Magas, Hűtés) m 3 /min Működési tartomány (kültéri) Hűtés C C Tápfeszültség Kültéri V/Fázis/Hz /egyfázisú/ /egyfázisú/50 COP Y-P24KR Méretek Beltéri (Szé x Ma x Mé) mm 1,040x325x222 1,040x325x222 Kültéri (Szé x Ma x Mé) mm 890x645x x645x327 Tömeg Beltéri kg Kültéri kg Minimális - maximális csőhossz m Maximális magasságkülönbség m Maximális töltetlen hossz m Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 1/4 Gáz felőli oldal Hüvelyk (Inch) 1/2 1/2 Hűtőközeg (GWP 5 ) kgco 2 eq. R410 R410 1 z EN14511-nek megfelelően. 2 hangnyomásszintet a JIS C 9612 szerint mérték. E-18KR E-24KR 14

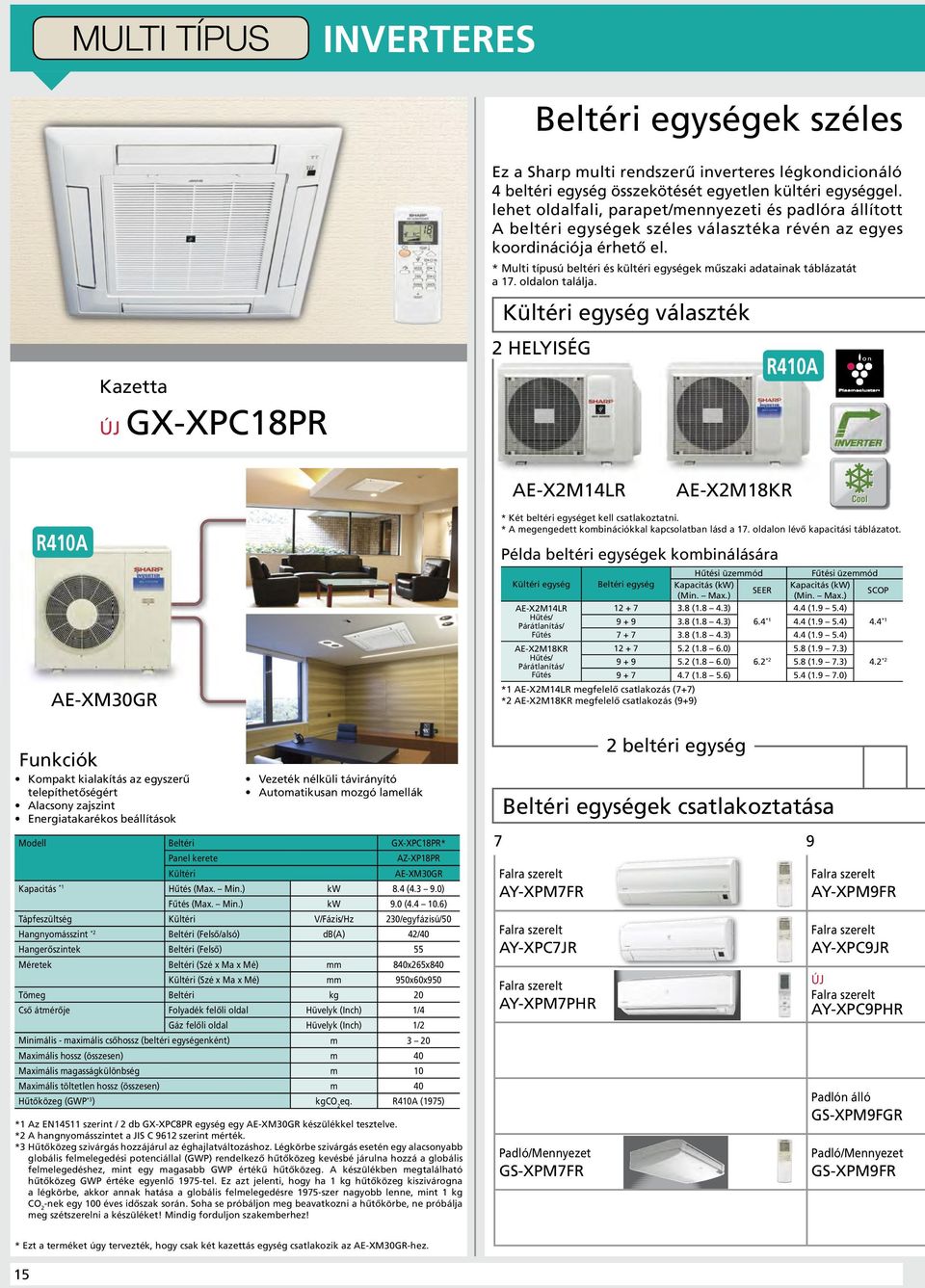

16 MULTI TÍPUS INVERTERES Beltéri ek széles Kazetta ÚJ GX-XPC18PR Ez a Sharp multi rendszerű inverteres légkondicionáló 4 beltéri összekötését egyetlen kültéri gel. lehet oldalfali, parapet/mennyezeti és padlóra állított beltéri ek széles választéka révén az egyes koordinációja érhető el. Multi típusú beltéri és kültéri ek műszaki adatainak táblázatát a 17. oldalon találja. Kültéri választék 2 HELYISÉG R410 E-X2M14LR E-X2M18KR R410 E-XM30GR Funkciók Kompakt kialakítás az egyszerű telepíthetőségért lacsony zajszint Energiatakarékos beállítások Vezeték nélküli távirányító utomatikusan mozgó lamellák Modell Beltéri GX-XPC18PR Panel kerete Z-XP18PR Kültéri E-XM30GR Kapacitás 1 Hűtés (Max. Min.) kw 8.4 ( ) (Max. Min.) kw 9.0 ( ) Tápfeszültség Kültéri V/Fázis/Hz 230/egyfázisú/50 Hangnyomásszint 2 Beltéri (Felső/alsó) db() 42/40 Hangerőszintek Beltéri (Felső) 55 Méretek Beltéri (Szé x Ma x Mé) mm 840x265x840 Kültéri (Szé x Ma x Mé) mm 950x60x950 Tömeg Beltéri kg 20 Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 Gáz felőli oldal Hüvelyk (Inch) 1/2 Minimális - maximális csőhossz (beltéri enként) m 3 20 Maximális hossz (összesen) m 40 Maximális magasságkülönbség m 10 Maximális töltetlen hossz (összesen) m 40 Hűtőközeg (GWP 3 ) kgco 2 eq. R410 (1975) 1 z EN14511 szerint / 2 db GX-XPC8PR egy E-XM30GR készülékkel tesztelve. 2 hangnyomásszintet a JIS C 9612 szerint mérték. 3 Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO 2 -nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez! Két beltéri et kell csatlakoztatni. megengedett kombinációkkal kapcsolatban lásd a 17. oldalon lévő kapacitási táblázatot. Példa beltéri ek kombinálására 4.4 ( ) Hűtési i Kültéri Beltéri SEER SCOP E-X2M14LR ( ) Hűtés/ Párátlanítás/ ( ) ( ) ( ) 4.4 ( ) E-X2M18KR ( ) 5.8 ( ) Hűtés/ Párátlanítás/ ( ) ( ) ( ) 5.4 ( ) 1 E-X2M14LR megfelelő csatlakozás (7+7) 2 E-X2M18KR megfelelő csatlakozás (9+9) 2 beltéri Beltéri ek csatlakoztatása 7 9 Falra szerelt Y-XPM7FR Falra szerelt Y-XPC7JR Falra szerelt Y-XPM7PHR Padló/Mennyezet GS-XPM7FR Falra szerelt Y-XPM9FR Falra szerelt Y-XPC9JR ÚJ Falra szerelt Y-XPC9PHR Padlón álló GS-XPM9FGR Padló/Mennyezet GS-XPM9FR Ezt a terméket úgy tervezték, hogy csak két kazettás csatlakozik az E-XM30GR-hez. 15

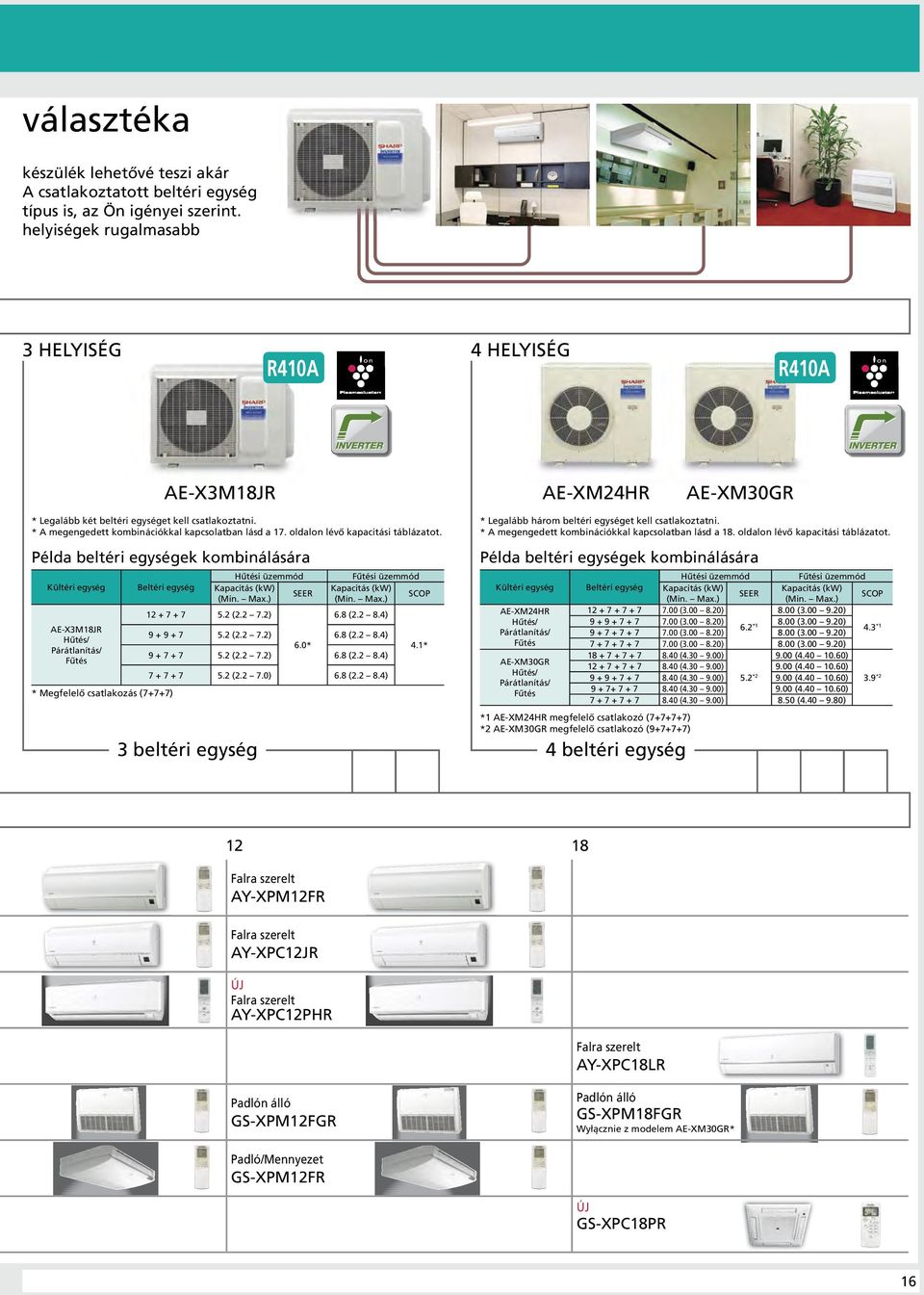

17 választéka készülék lehetővé teszi akár csatlakoztatott beltéri típus is, az Ön igényei szerint. helyiségek rugalmasabb 3 HELYISÉG 4 HELYISÉG R410 R410 E-X3M18JR E-XM24HR E-XM30GR Legalább két beltéri et kell csatlakoztatni. megengedett kombinációkkal kapcsolatban lásd a 17. oldalon lévő kapacitási táblázatot. Példa beltéri ek kombinálására Kültéri E-X3M18JR Hűtés/ Párátlanítás/ Megfelelő csatlakozás (7+7+7) Hűtési Beltéri SEER ( ) 3 beltéri i SCOP 6.8 ( ) ( ) 6.8 ( ) ( ) 6.8 ( ) ( ) 6.8 ( ) 4.1 Legalább három beltéri et kell csatlakoztatni. megengedett kombinációkkal kapcsolatban lásd a 18. oldalon lévő kapacitási táblázatot. Példa beltéri ek kombinálására Kültéri E-XM24HR Hűtés/ Párátlanítás/ E-XM30GR Hűtés/ Párátlanítás/ 8.00 ( ) Hűtési i Beltéri SEER SCOP ( ) ( ) 8.00 ( ) ( ) ( ) ( ) 8.00 ( ) ( ) 9.00 ( ) ( ) 9.00 ( ) ( ) ( ) ( ) 9.00 ( ) ( ) 8.50 ( ) 1 E-XM24HR megfelelő csatlakozó ( ) 2 E-XM30GR megfelelő csatlakozó ( ) 4 beltéri Falra szerelt Y-XPM12FR Falra szerelt Y-XPC12JR ÚJ Falra szerelt Y-XPC12PHR Falra szerelt Y-XPC18LR Padlón álló GS-XPM12FGR Padlón álló GS-XPM18FGR Wyłącznie z modelem E-XM30GR Padló/Mennyezet GS-XPM12FR ÚJ GS-XPC18PR 16

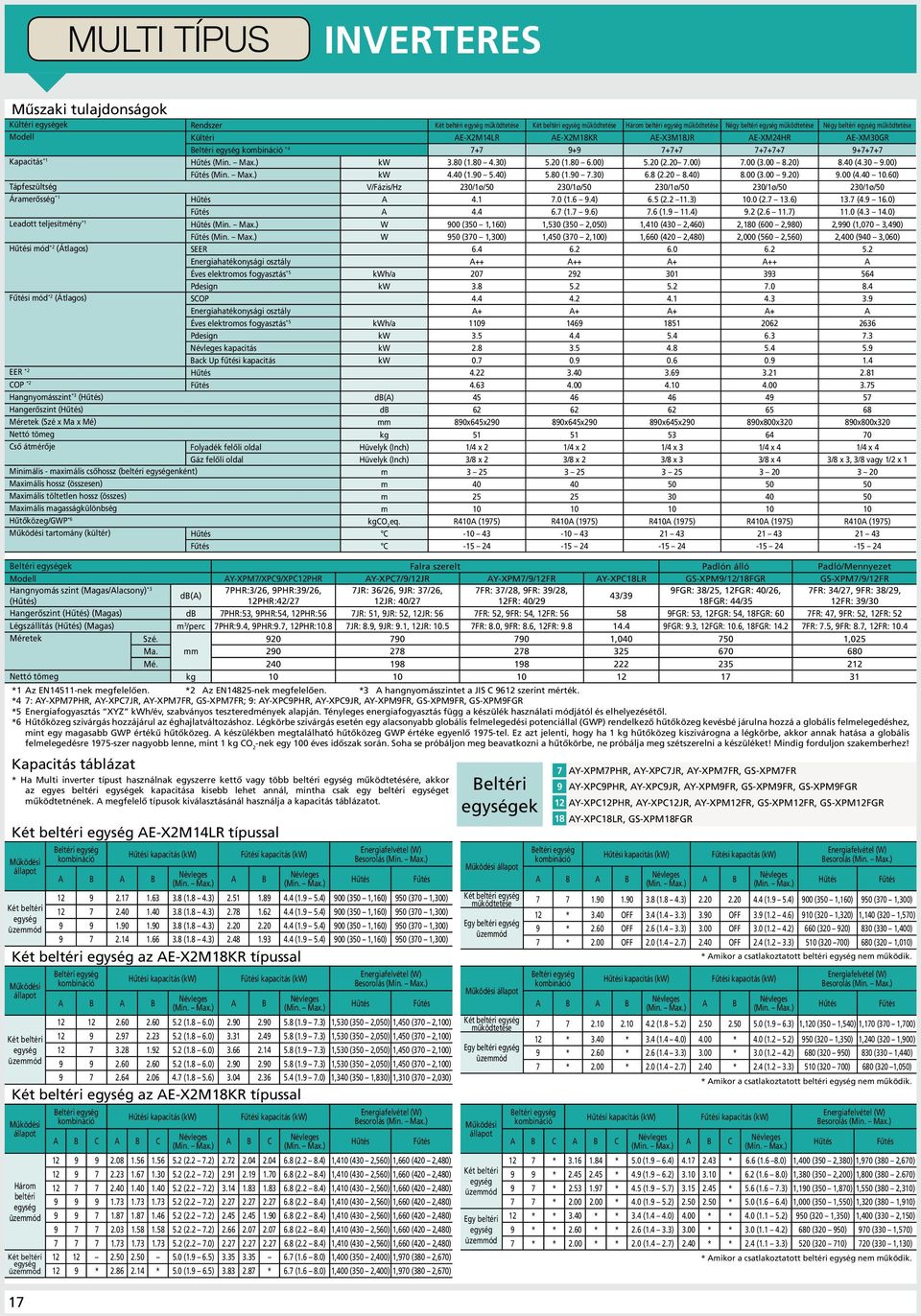

18 MULTI TÍPUS INVERTERES Műszaki tulajdonságok Kültéri ek Rendszer Két beltéri működtetése Két beltéri működtetése Három beltéri működtetése Négy beltéri működtetése Négy beltéri működtetése Modell Kültéri E-X2M14LR E-X2M18KR E-X3M18JR E-XM24HR E-XM30GR Beltéri kombináció Kapacitás 1 Hűtés kw 3.80 ( ) 5.20 ( ) 5.20 ( ) 7.00 ( ) 8.40 ( ) kw 4.40 ( ) 5.80 ( ) 6.8 ( ) 8.00 ( ) 9.00 ( ) Tápfeszültség V/Fázis/Hz 230/1ø/50 230/1ø/50 230/1ø/50 230/1ø/50 230/1ø/50 Áramerősség 1 Hűtés ( ) 6.5 ( ) 10.0 ( ) 13.7 ( ) ( ) 7.6 ( ) 9.2 ( ) 11.0 ( ) Leadott teljesítmény 1 Hűtés W 900 (350 1,160) 1,530 (350 2,050) 1,410 (430 2,460) 2,180 (600 2,980) 2,990 (1,070 3,490) W 950 (370 1,300) 1,450 (370 2,100) 1,660 (420 2,480) 2,000 (560 2,560) 2,400 (940 3,060) Hűtési mód 2 (Átlagos) SEER Energiahatékonysági osztály Éves elektromos fogyasztás 5 kwh/a Pdesign kw i mód 2 (Átlagos) SCOP Energiahatékonysági osztály Éves elektromos fogyasztás 5 kwh/a Pdesign kw kapacitás kw Back Up fűtési kapacitás kw EER 2 Hűtés COP Hangnyomásszint 3 (Hűtés) db() Hangerőszint (Hűtés) db Méretek (Szé x Ma x Mé) mm 890x645x x645x x645x x800x x800x320 Nettó tömeg kg Cső átmérője Folyadék felőli oldal Hüvelyk (Inch) 1/4 x 2 1/4 x 2 1/4 x 3 1/4 x 4 1/4 x 4 Gáz felőli oldal Hüvelyk (Inch) 3/8 x 2 3/8 x 2 3/8 x 3 3/8 x 4 3/8 x 3, 3/8 vagy 1/2 x 1 Minimális - maximális csőhossz (beltéri enként) m Maximális hossz (összesen) m Maximális töltetlen hossz (összes) m Maximális magasságkülönbség m Hűtőközeg/GWP 6 kgco 2 eq. R410 (1975) R410 (1975) R410 (1975) R410 (1975) R410 (1975) Működési tartomány (kültér) Hűtés C C Beltéri ek Falra szerelt Padlón álló Padló/Mennyezet Modell Y-XPM7/XPC9/XPC12PHR Y-XPC7/9/12JR Y-XPM7/9/12FR Y-XPC18LR GS-XPM9/12/18FGR GS-XPM7/9/12FR Hangnyomás szint (Magas/lacsony) 3 7PHR:3/26, 9PHR:39/26, 7JR: 36/26, 9JR: 37/26, 7FR: 37/28, 9FR: 39/28, 9FGR: 38/25, 12FGR: 40/26, 7FR: 34/27, 9FR: 38/29, db() 43/39 (Hűtés) 12PHR:42/27 12JR: 40/27 12FR: 40/29 18FGR: 44/35 12FR: 39/30 Hangerőszint (Hűtés) (Magas) db 7PHR:53, 9PHR:54, 12PHR:56 7JR: 51, 9JR: 52, 12JR: 56 7FR: 52, 9FR: 54, 12FR: FGR: 53, 12FGR: 54, 18FGR: 60 7FR: 47, 9FR: 52, 12FR: 52 Légszállítás (Hűtés) (Magas) m 3 /perc 7PHR:9.4, 9PHR:9.7, 12PHR:10.8 7JR: 8.9, 9JR: 9.1, 12JR: FR: 8.0, 9FR: 8.6, 12FR: FGR: 9.3, 12FGR: 10.6, 18FGR: FR: 7.5, 9FR: 8.7, 12FR: 10.4 Méretek Szé , ,025 Ma. mm Mé Nettó tömeg kg z EN14511-nek megfelelően. 2 z EN14825-nek megfelelően. 3 hangnyomásszintet a JIS C 9612 szerint mérték. 4 7: Y-XPM7PHR, Y-XPC7JR, Y-XPM7FR, GS-XPM7FR; 9: Y-XPC9PHR, Y-XPC9JR, Y-XPM9FR, GS-XPM9FR, GS-XPM9FGR 5 Energiafogyasztás XYZ kwh/év, szabványos teszteredmények alapján. Tényleges energiafogyasztás függ a készülék használati módjától és elhelyezésétől. 6 Hűtőközeg szivárgás hozzájárul az éghajlatváltozáshoz. Légkörbe szivárgás esetén egy alacsonyabb globális felmelegedési potenciállal (GWP) rendelkező hűtőközeg kevésbé járulna hozzá a globális felmelegedéshez, mint egy magasabb GWP értékű hűtőközeg. készülékben megtalálható hűtőközeg GWP értéke egyenlő 1975-tel. Ez azt jelenti, hogy ha 1 kg hűtőközeg kiszivárogna a légkörbe, akkor annak hatása a globális felmelegedésre 1975-szer nagyobb lenne, mint 1 kg CO 2 -nek egy 100 éves időszak során. Soha se próbáljon meg beavatkozni a hűtőkörbe, ne próbálja meg szétszerelni a készüléket! Mindig forduljon szakemberhez! Kapacitás táblázat Ha Multi inverter típust használnak egyszerre kettő vagy több beltéri működtetésére, akkor az egyes beltéri ek kapacitása kisebb lehet annál, mintha csak egy beltéri et működtetnének. megfelelő típusok kiválasztásánál használja a kapacitás táblázatot. Két beltéri E-X2M14LR típussal Működési állapot Két beltéri Két beltéri az E-X2M18KR típussal Működési állapot Két beltéri Két beltéri az E-X2M18KR típussal Működési állapot Három beltéri Két beltéri 17 Beltéri kombináció B B Hűtési kapacitás (kw) i kapacitás (kw) B Energiafelvétel (W) Besorolás ( ) ( ) 900 (350 1,160) 950 (370 1,300) ( ) ( ) 900 (350 1,160) 950 (370 1,300) ( ) ( ) 900 (350 1,160) 950 (370 1,300) ( ) ( ) 900 (350 1,160) 950 (370 1,300) Beltéri kombináció B B Hűtési kapacitás (kw) i kapacitás (kw) B Hűtés Energiafelvétel (W) Besorolás ( ) ( ) 1,530 (350 2,050) 1,450 (370 2,100) ( ) ( ) 1,530 (350 2,050) 1,450 (370 2,100) ( ) ( ) 1,530 (350 2,050) 1,450 (370 2,100) ( ) ( ) 1,530 (350 2,050) 1,450 (370 2,100) ( ) ( ) 1,340 (350 1,830) 1,310 (370 2,030) Beltéri kombináció B C B C Hűtési kapacitás (kw) i kapacitás (kw) B C Hűtés Energiafelvétel (W) Besorolás ( ) ( ) 1,410 (430 2,560) 1,660 (420 2,480) ( ) ( ) 1,410 (430 2,560) 1,660 (420 2,480) ( ) ( ) 1,410 (430 2,560) 1,660 (420 2,480) ( ) ( ) 1,410 (430 2,560) 1,660 (420 2,480) ( ) ( ) 1,410 (430 2,560) 1,660 (420 2,480) ( ) ( ) 1,410 (430 2,560) 1,660 (420 2,480) ( ) ( ) 1,410 (430 2,560) 1,660 (420 2,480) ( ) ( ) 1,400 (350 2,400) 1,970 (380 2,670) ( ) ( ) 1,400 (350 2,400) 1,970 (380 2,670) Hűtés Beltéri ek Működési állapot Két beltéri működtetése Egy beltéri Működési állapot Két beltéri működtetése Egy beltéri Működési állapot Két beltéri Egy beltéri Beltéri kombináció Beltéri kombináció 7 Y-XPM7PHR, Y-XPC7JR, Y-XPM7FR, GS-XPM7FR 9 Y-XPC9PHR, Y-XPC9JR, Y-XPM9FR, GS-XPM9FR, GS-XPM9FGR 12 Y-XPC12PHR, Y-XPC12JR, Y-XPM12FR, GS-XPM12FR, GS-XPM12FGR 18 Y-XPC18LR, GS-XPM18FGR B B B C B C Hűtési kapacitás (kw) Hűtési kapacitás (kw) i kapacitás (kw) B C i kapacitás (kw) Energiafelvétel (W) Besorolás Energiafelvétel (W) Besorolás ( ) ( ) 1,400 (350 2,380) 1,970 (380 2,670) ( ) ( ) 1,380 (350 2,200) 1,800 ( ) ( ) ( ) 1,190 (350 1,870) 1,550 (380 2,310) ( ) ( ) 1,000 (350 1,550) 1,320 (380 1,910) ( ) ( ) 950 (320 1,350) 1,400 (330 2,150) ( ) ( ) 680 ( ) 970 (330 1,570) ( ) ( ) 520 ( ) 720 (330 1,130) B ( ) ( ) 900 (350 1,160) 950 (370 1,300) OFF 3.4 ( ) 3.90 OFF 3.9 ( ) 910 (320 1,320) 1,140 (320 1,570) OFF 2.6 ( ) 3.00 OFF 3.0 ( ) 660 ( ) 830 (330 1,400) OFF 2.0 ( ) 2.40 OFF 2.4 ( ) 510 ( ) 680 (320 1,010) mikor a csatlakoztatott beltéri nem működik. Beltéri kombináció B B Hűtési kapacitás (kw) i kapacitás (kw) B Hűtés Hűtés Energiafelvétel (W) Besorolás ( ) ( ) 1,120 (350 1,540) 1,170 (370 1,700) ( ) ( ) 950 (320 1,350) 1,240 (320 1,900) ( ) ( ) 680 ( ) 830 (330 1,440) ( ) ( ) 510 ( ) 680 (320 1,050) Hűtés mikor a csatlakoztatott beltéri nem működik. mikor a csatlakoztatott beltéri nem működik.

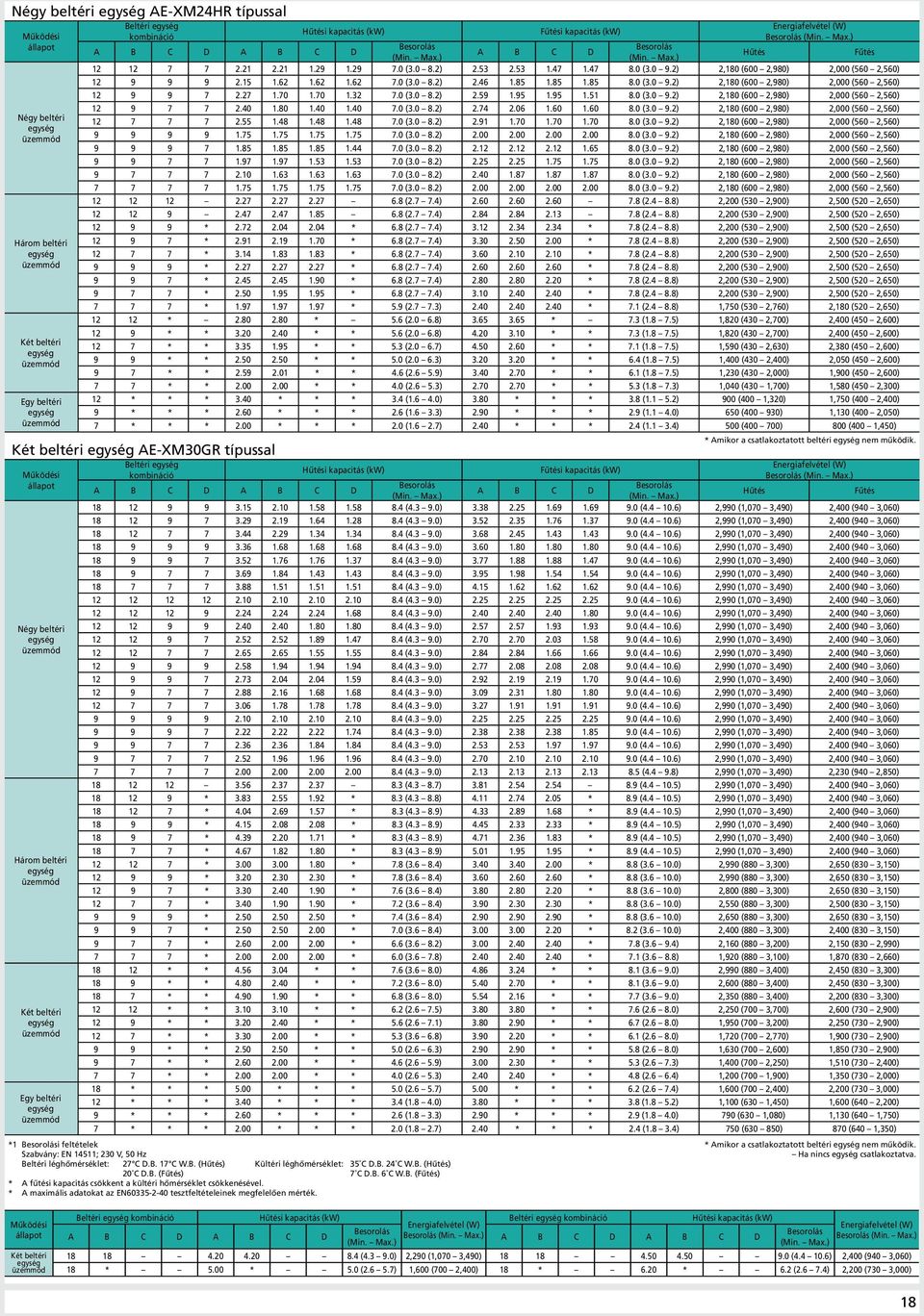

19 Négy beltéri E-XM24HR típussal Működési állapot Négy beltéri Három beltéri Két beltéri Egy beltéri Beltéri kombináció Két beltéri E-XM30GR típussal Működési állapot Négy beltéri Három beltéri Két beltéri Egy beltéri Hűtési kapacitás (kw) 1 Besorolási feltételek Szabvány: EN 14511; 230 V, 50 Hz Beltéri léghőmérséklet: 27 C D.B. 17 C W.B. (Hűtés) Kültéri léghőmérséklet: 35 C D.B. 24 C W.B. (Hűtés) 20 C D.B. () 7 C D.B. 6 C W.B. () fűtési kapacitás csökkent a kültéri hőmérséklet csökkenésével. maximális adatokat az EN tesztfeltételeinek megfelelően mérték. i kapacitás (kw) Energiafelvétel (W) Besorolás B C D B C D Besorolás Besorolás B C D Hűtés ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,180 (600 2,980) 2,000 (560 2,560) ( ) ( ) 2,200 (530 2,900) 2,500 (520 2,650) ( ) ( ) 2,200 (530 2,900) 2,500 (520 2,650) ( ) ( ) 2,200 (530 2,900) 2,500 (520 2,650) ( ) ( ) 2,200 (530 2,900) 2,500 (520 2,650) ( ) ( ) 2,200 (530 2,900) 2,500 (520 2,650) ( ) ( ) 2,200 (530 2,900) 2,500 (520 2,650) ( ) ( ) 2,200 (530 2,900) 2,500 (520 2,650) ( ) ( ) 2,200 (530 2,900) 2,500 (520 2,650) ( ) ( ) 1,750 (530 2,760) 2,180 (520 2,650) ( ) ( ) 1,820 (430 2,700) 2,400 (450 2,600) ( ) ( ) 1,820 (430 2,700) 2,400 (450 2,600) ( ) ( ) 1,590 (430 2,630) 2,380 (450 2,600) ( ) ( ) 1,400 (430 2,400) 2,050 (450 2,600) ( ) ( ) 1,230 (430 2,000) 1,900 (450 2,600) ( ) ( ) 1,040 (430 1,700) 1,580 (450 2,300) ( ) ( ) 900 (400 1,320) 1,750 (400 2,400) ( ) ( ) 650 ( ) 1,130 (400 2,050) ( ) ( ) 500 ( ) 800 (400 1,450) Beltéri kombináció Hűtési kapacitás (kw) i kapacitás (kw) mikor a csatlakoztatott beltéri nem működik. Energiafelvétel (W) Besorolás B C D B C D Besorolás Besorolás B C D Hűtés ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,230 (940 2,850) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (1,070 3,490) 2,400 (940 3,060) ( ) ( ) 2,990 (880 3,300) 2,650 (830 3,150) ( ) ( ) 2,990 (880 3,300) 2,650 (830 3,150) ( ) ( ) 2,800 (880 3,300) 2,650 (830 3,150) ( ) ( ) 2,550 (880 3,300) 2,500 (830 3,150) ( ) ( ) 2,650 (880 3,300) 2,650 (830 3,150) ( ) ( ) 2,400 (880 3,300) 2,400 (830 3,150) ( ) ( ) 2,160 (880 3,200) 2,150 (830 2,990) ( ) ( ) 1,920 (880 3,100) 1,870 (830 2,660) ( ) ( ) 2,990 (880 3,400) 2,450 (830 3,300) ( ) ( ) 2,600 (880 3,400) 2,450 (830 3,300) ( ) ( ) 2,350 (880 3,400) 2,200 (830 3,300) ( ) ( ) 2,250 (700 3,700) 2,600 (730 2,900) ( ) ( ) 1,950 (700 3,200) 2,250 (730 2,900) ( ) ( ) 1,720 (700 2,770) 1,900 (730 2,900) ( ) ( ) 1,630 (700 2,600) 1,850 (730 2,900) ( ) ( ) 1,400 (700 2,250) 1,510 (730 2,400) ( ) ( ) 1,200 (700 1,900) 1,350 (730 2,000) ( ) ( ) 1,600 (700 2,400) 2,200 (730 3,000) ( ) ( ) 1,100 (630 1,450) 1,600 (640 2,200) ( ) ( ) 790 (630 1,080) 1,130 (640 1,750) ( ) ( ) 750 ( ) 870 (640 1,350) mikor a csatlakoztatott beltéri nem működik. Ha nincs csatlakoztatva. Működési állapot Két beltéri Beltéri kombináció Hűtési kapacitás (kw) B C D B C D Besorolás Energiafelvétel (W) Besorolás Beltéri kombináció Hűtési kapacitás (kw) B C D B C D Besorolás Energiafelvétel (W) Besorolás ( ) 2,290 (1,070 3,490) ( ) 2,400 (940 3,060) ( ) 1,600 (700 2,400) ( ) 2,200 (730 3,000) 18

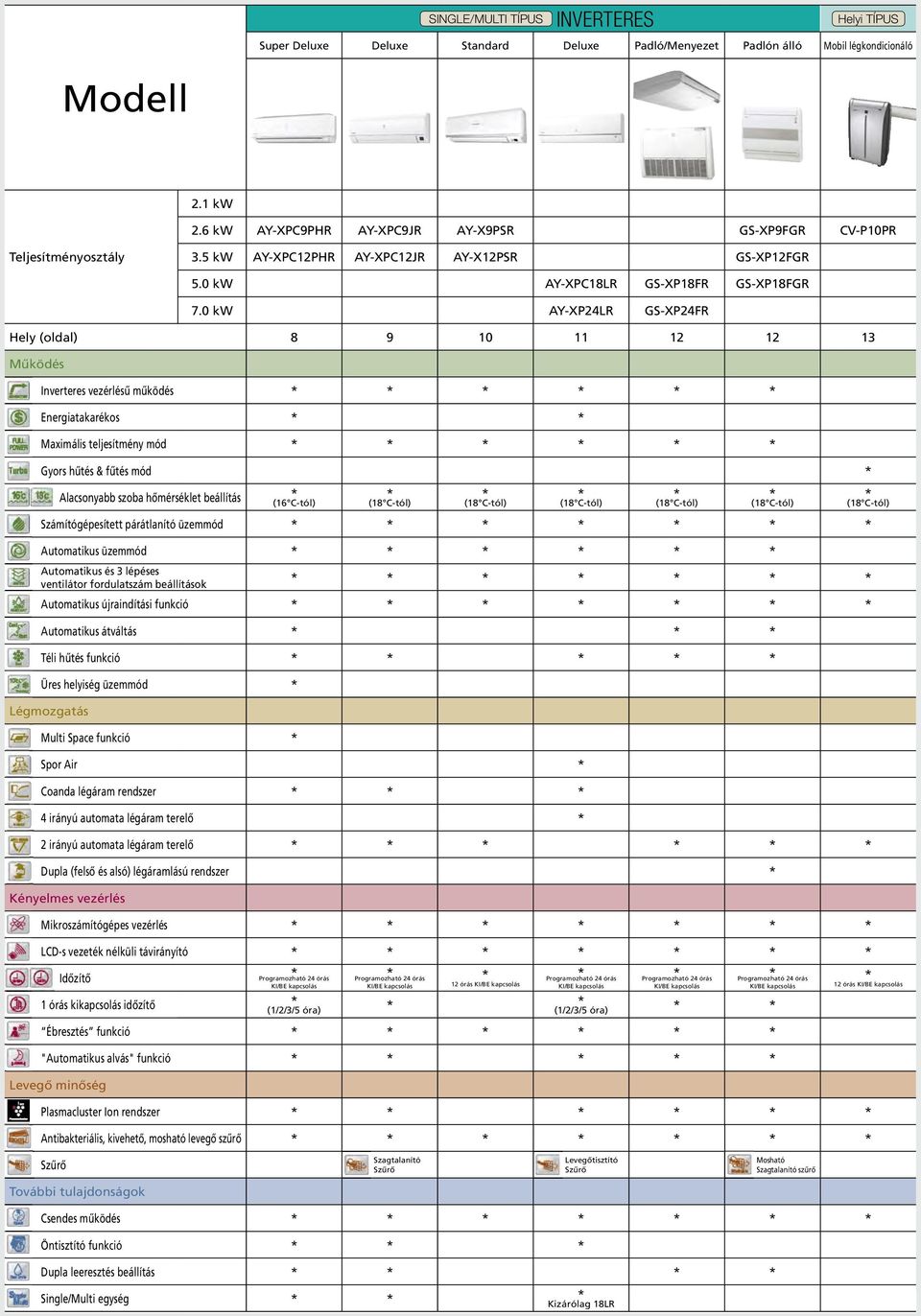

20 SINGLE/MULTI TÍPUS Super Deluxe Deluxe Standard 2.6 kw Y-XPC9PHR Y-XPC9JR 3.5 kw Y-XPC12PHR Y-XPC12JR INVERTERES Deluxe Helyi TÍPUS Helyi TÍPUS Padló/Menyezet Padlón álló Mobil légkondicionáló Y-X9PSR GS-XP9FGR CV-P10PR Y-X12PSR GS-XP12FGR Modell 2.1 kw Teljesítményosztály 5.0 kw Y-XPC18LR GS-XP18FR 7.0 kw Y-XP24LR GS-XP24FR Hely (oldal) GS-XP18FGR Inverteres vezérlésű működés Energiatakarékos Maximális teljesítmény mód 13 Működés Gyors hűtés & fűtés mód lacsonyabb szoba hőmérséklet beállítás (16 C-tól) Számítógépesített párátlanító utomatikus utomatikus és 3 lépéses ventilátor fordulatszám beállítások utomatikus újraindítási funkció utomatikus átváltás Téli hűtés funkció Üres helyiség Légmozgatás Multi Space funkció Spor ir Coanda légáram rendszer 4 irányú automata légáram terelő 2 irányú automata légáram terelő Dupla (felső és alsó) légáramlású rendszer Kényelmes vezérlés Mikroszámítógépes vezérlés LCD-s vezeték nélküli távirányító Programozható 24 órás Programozható 24 órás Programozható 24 órás Programozható 24 órás Programozható 24 órás KI/BE kapcsolás KI/BE kapcsolás KI/BE kapcsolás Időzítő 12 órás KI/BE kapcsolás 12 órás KI/BE kapcsolás KI/BE kapcsolás KI/BE kapcsolás (1/2/3/5 óra) (1/2/3/5 óra) Ébresztés funkció "utomatikus alvás" funkció Plasmacluster Ion rendszer ntibakteriális, kivehető, mosható levegő szűrő 1 órás kikapcsolás időzítő Levegő minőség Szagtalanító Szűrő Szűrő Levegőtisztító Szűrő Mosható Szagtalanító szűrő További tulajdonságok Csendes működés Öntisztító funkció Dupla leeresztés beállítás Single/Multi Kizárólag 18LR
