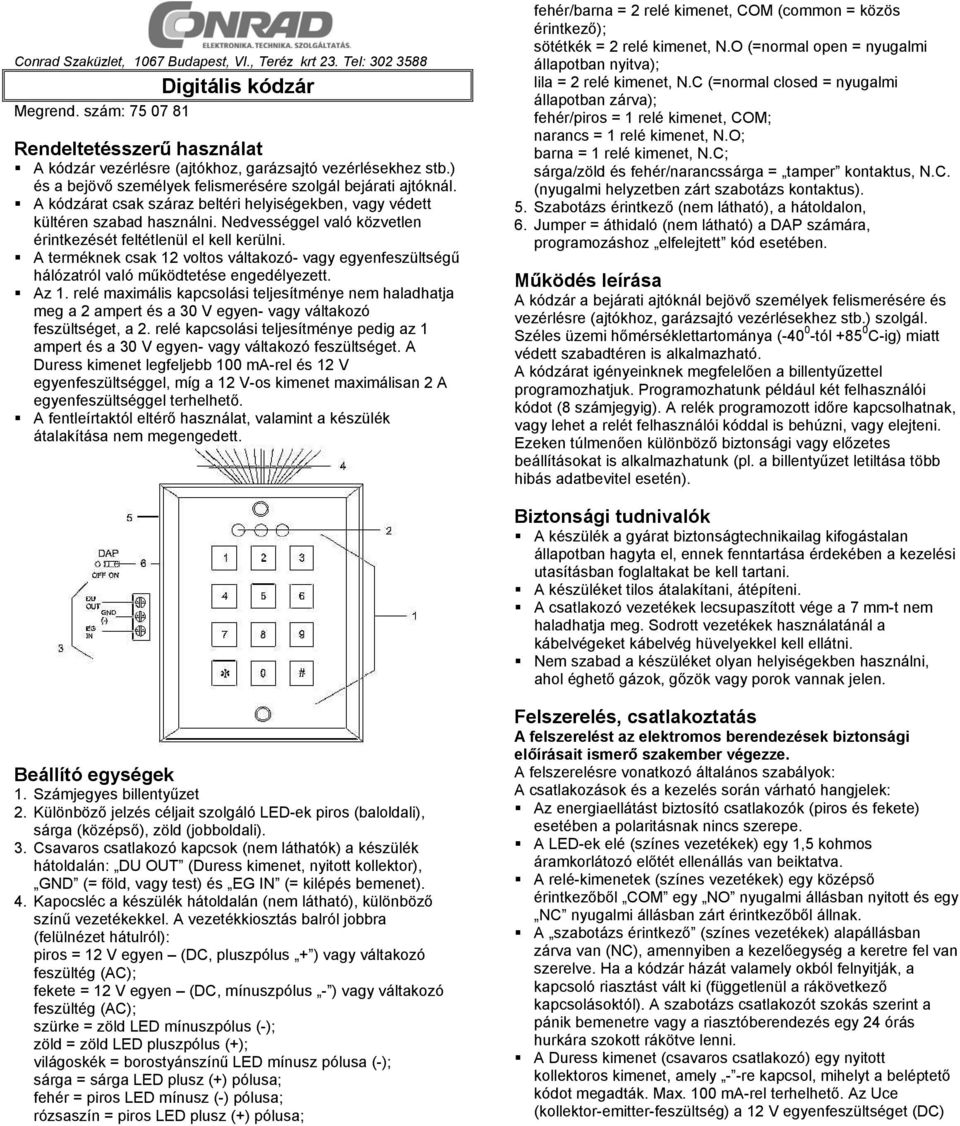

1 Conrad Szaküzlet, 1067 Budapest, VI., Teréz krt 23. Tel: Digitális kódzár Megrend. szám: Rendeltetésszerű használat A kódzár vezérlésre (ajtókhoz, garázsajtó vezérlésekhez stb.) és a bejövő személyek felismerésére szolgál bejárati ajtóknál. A kódzárat csak száraz beltéri helyiségekben, vagy védett kültéren szabad használni. Nedvességgel való közvetlen érintkezését feltétlenül el kell kerülni. A terméknek csak 12 voltos váltakozó- vagy egyenfeszültségű hálózatról való működtetése engedélyezett. Az 1. relé maximális kapcsolási teljesítménye nem haladhatja meg a 2 ampert és a 30 V egyen- vagy váltakozó feszültséget, a 2. relé kapcsolási teljesítménye pedig az 1 ampert és a 30 V egyen- vagy váltakozó feszültséget. A Duress kimenet legfeljebb 100 ma-rel és 12 V egyenfeszültséggel, míg a 12 V-os kimenet maximálisan 2 A egyenfeszültséggel terhelhető. A fentleírtaktól eltérő használat, valamint a készülék átalakítása nem megengedett. fehér/barna = 2 relé kimenet, COM (common = közös érintkező); sötétkék = 2 relé kimenet, N.O (=normal open = nyugalmi állapotban nyitva); lila = 2 relé kimenet, N.C (=normal closed = nyugalmi állapotban zárva); fehér/piros = 1 relé kimenet, COM; narancs = 1 relé kimenet, N.O; barna = 1 relé kimenet, N.C; sárga/zöld és fehér/narancssárga = tamper kontaktus, N.C. (nyugalmi helyzetben zárt szabotázs kontaktus). 5. Szabotázs érintkező (nem látható), a hátoldalon, 6. Jumper = áthidaló (nem látható) a DAP számára, programozáshoz elfelejtett kód esetében. Működés leírása A kódzár a bejárati ajtóknál bejövő személyek felismerésére és vezérlésre (ajtókhoz, garázsajtó vezérlésekhez stb.) szolgál. Széles üzemi hőmérséklettartománya ( tól C-ig) miatt védett szabadtéren is alkalmazható. A kódzárat igényeinknek megfelelően a billentyűzettel programozhatjuk. Programozhatunk például két felhasználói kódot (8 számjegyig). A relék programozott időre kapcsolhatnak, vagy lehet a relét felhasználói kóddal is behúzni, vagy elejteni. Ezeken túlmenően különböző biztonsági vagy előzetes beállításokat is alkalmazhatunk (pl. a billentyűzet letiltása több hibás adatbevitel esetén). Biztonsági tudnivalók A készülék a gyárat biztonságtechnikailag kifogástalan állapotban hagyta el, ennek fenntartása érdekében a kezelési utasításban foglaltakat be kell tartani. A készüléket tilos átalakítani, átépíteni. A csatlakozó vezetékek lecsupaszított vége a 7 mm-t nem haladhatja meg. Sodrott vezetékek használatánál a kábelvégeket kábelvég hüvelyekkel kell ellátni. Nem szabad a készüléket olyan helyiségekben használni, ahol éghető gázok, gőzök vagy porok vannak jelen. Beállító egységek 1. Számjegyes billentyűzet 2. Különböző jelzés céljait szolgáló LED-ek piros (baloldali), sárga (középső), zöld (jobboldali). 3. Csavaros csatlakozó kapcsok (nem láthatók) a készülék hátoldalán: DU OUT (Duress kimenet, nyitott kollektor), GND (= föld, vagy test) és EG IN (= kilépés bemenet). 4. Kapocsléc a készülék hátoldalán (nem látható), különböző színű vezetékekkel. A vezetékkiosztás balról jobbra (felülnézet hátulról): piros = 12 V egyen (DC, pluszpólus + ) vagy váltakozó feszültég (AC); fekete = 12 V egyen (DC, mínuszpólus - ) vagy váltakozó feszültég (AC); szürke = zöld LED mínuszpólus (-); zöld = zöld LED pluszpólus (+); világoskék = borostyánszínű LED mínusz pólusa (-); sárga = sárga LED plusz (+) pólusa; fehér = piros LED mínusz (-) pólusa; rózsaszín = piros LED plusz (+) pólusa; Felszerelés, csatlakoztatás A felszerelést az elektromos berendezések biztonsági előírásait ismerő szakember végezze. A felszerelésre vonatkozó általános szabályok: A csatlakozások és a kezelés során várható hangjelek: Az energiaellátást biztosító csatlakozók (piros és fekete) esetében a polaritásnak nincs szerepe. A LED-ek elé (színes vezetékek) egy 1,5 kohmos áramkorlátozó előtét ellenállás van beiktatva. A relé-kimenetek (színes vezetékek) egy középső érintkezőből COM egy NO nyugalmi állásban nyitott és egy NC nyugalmi állásban zárt érintkezőből állnak. A szabotázs érintkező (színes vezetékek) alapállásban zárva van (NC), amennyiben a kezelőegység a keretre fel van szerelve. Ha a kódzár házát valamely okból felnyitják, a kapcsoló riasztást vált ki (függetlenül a rákövetkező kapcsolásoktól). A szabotázs csatlakozót szokás szerint a pánik bemenetre vagy a riasztóberendezés egy 24 órás hurkára szokott rákötve lenni. A Duress kimenet (csavaros csatlakozó) egy nyitott kollektoros kimenet, amely - -re kapcsol, mihelyt a beléptető kódot megadták. Max. 100 ma-rel terhelhető. Az Uce (kollektor-emitter-feszültség) a 12 V egyenfeszültséget (DC)

2 nem haladhatja meg. A kimenet akkor is testre kapcsol, ha egymás után tízszer hibás kód lett megadva. Az Egress bemenet (csavaros csatlakozó hüvely), egy NObemenet (normál nyitva), amelyhez egy nyomógomb csatlakozik. E nyomógombbal oldható ki az 1 relé. Hangjelek: Billentyű megnyomás: 1 x biip helyes kód megadás: 2 x biip hibás kód megadás: 5 x biip a DAP áthidaló (jumper) nincs feltűzve: folyamatos bii...ip hangjelzés. A felszerelésnél az alábbi ábrát vegyük figyelembe: Feszültségellátás céljára csak 12 V-os egyen- vagy váltakozó feszültség alkalmazható. Ne kíséreljük meg a kódzárat ettől eltérő feszültséggel üzemeltetni. A kódzár be- és kimenetei és a hozzájuk csatlakoztatott vezetékek legyenek a közvetlen hozzáféréstől védve. A rövidzár elkerülésére a vezetékvégek ne legyenek túl hosszan lecsupaszítva. A kódzár felszerelése: Keressünk a kódzár számára egy megfelelő helyet, ahonnan a rendszer kezelhető A ház alsó részén kitörhető kábel-átvezető nyílások vannak. Távolítsuk el az áttöréseket, mielőtt az alsó részt bárhova is véglegesen felcsavaroznánk. Csavarjuk ki a ház alsó és felső szélén lévő csavarokat. Vegyük le a készülék alsó lapját. Használjuk fúrósablonként az alsó rész csavarlyuk furatait és rajzoljuk be vele a felerősítő furatok helyét. Vegyük le a készülék alját a falról, és fúrjuk ki a felerősítő furatokat. A készülék alját csavarozzuk fel a mellékelt csavarokkal. Igény szerint fektessük a bejövő és elmenő vezetékeket, ill. a csatlakoztatandó készülék LEDjeihez vezető vezetékeket (pl. a Ügyeljünk arra, hogy az alapegységhez vezető hátoldali vezetékek rendesen és feltűnésmentesen legyenek fektetve. Az áttöréshez a balesetveszély elkerülésére ne használjunk éles vagy hegyes szerszámokat. Az áttörési helyeken a lemez könnyen átnyomható. Használjunk hozzá megfelelő kereszthornyú csavarhúzókat. Ügyeljünk arra, hogy a fúrási helyek mögött a vakolatban, vagy faburkolat alatt elektromosvagy vízvezetékek ne legyenek. Szükség esetén használjunk tiplit. riasztó egységhez). Vegyük figyelembe a kezelési utasítás végén lévő ábrát. Ezután rögzítsük a kódzárat a ház alsó részén. Az összeszerelésnél ügyeljünk arra, hogy a vezetékek ne csípődjenek be és a szabotázs érintkező rugója ne kerüljön áramkör hurokba. Előzetes beállítások (Előprogramozás) Az első üzembe helyezés előtt néhány beállításra van szükség. Megjegyzés! Az egyes billentyű műveletek között nem szabad 10 másodpercnél több időnek eltelni, mivel akkor a korábban bevitt adatok elvesznek. a) Univerzális DAP-hozzáférés Itt egy a vezérlőkártya ültetési oldalán található jumperről és 3 tűs foglalatról van szó. DAP = Direct Access to Programming (közvetlen hozzáférés a programozáshoz). Amennyiben a mester-kódunkat elfelejtettük volna, vagy az nem működne, a következőképp járjunk el: Válasszuk le a kódzárat az energia ellátásról. A DAP (2) áthidalást (jumpert) tűzzük át OFF -ról ON -ra. Csatlakoztassuk ismét a kódzárat a tápellátáshoz. (folyamatos hang, bi...ip). Tűzzük a DAP (2) áthidalást (jumpert) át az ON -ról OFF -ra (Hangjelzés megszűnik). Ezzel a programozási üzemmódba jutottunk a készülék a gyári alapbeállításban van. Minden korábban megadott adat törölve lett, és bármilyen beállítást végrehajthatunk. A beállításokat itt és a Programozás és használat c. fejezetekben találjuk. Ebben az esetben nem kell megadni a Mester Kódot, és nem kell megnyomni a *-gombot sem. b) A Mesterkód gyári beállítása Az első programozási beavatkozáshoz gyárilag a 0000 Mesterkód lett beállítva. Amennyiben a kódzárat a felhasználó egyszer programozta, biztonsági okokból írja át a gyári beállítást, adjon meg saját mesterkódot. Első programozási lépcsőként a következőket kell megadni: Kódmegadás 0000 * Ezzel hozzáférünk a programozáshoz a gyári mesterkód útján. c) Az egyes- vagy többes kezelői kódok megadása és a rendszer újraindítása Hozzáférési 8900 # Egyes kezelői programozás, minden korábban megadott adat törlése, a rendszer újraindítása # Többes kezelői programozás, minden korábban megadott adat törlése, a rendszer újra indítása (Refresh). d) A személyes mester-kód és a felhasználói kódok tárolása d1 Egyes felhasználó Hozzáférési Kódmegadás 0 4 számjegy # Személyes mesterkód. 1 4 számjegy # 1 felhasználói kód DURESS

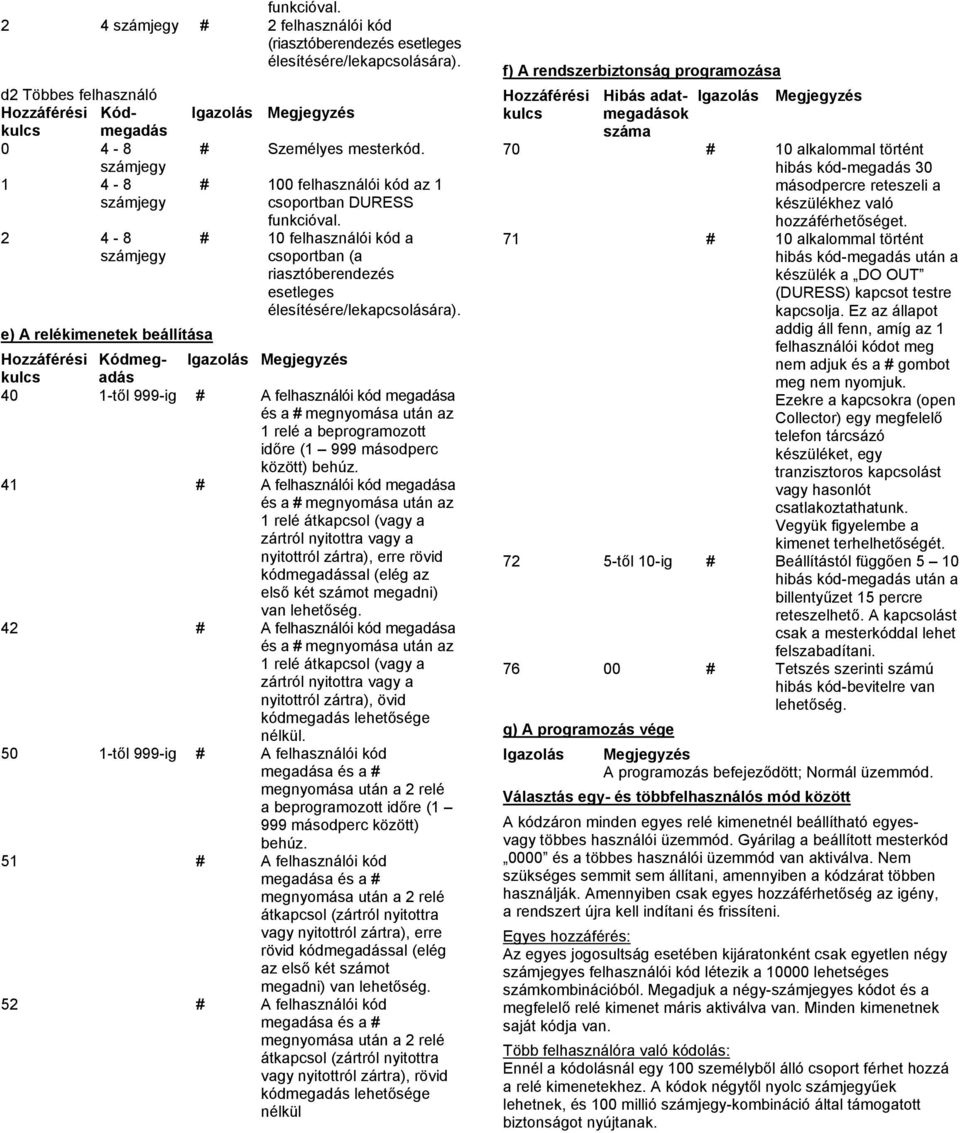

3 funkcióval. 2 4 számjegy # 2 felhasználói kód (riasztóberendezés esetleges élesítésére/lekapcsolására) számjegy # Személyes mesterkód. # 100 felhasználói kód az 1 csoportban DURESS funkcióval. # 10 felhasználói kód a csoportban (a riasztóberendezés esetleges élesítésére/lekapcsolására). d2 Többes felhasználó Hozzáférési Kódmegadás számjegy számjegy e) A relékimenetek beállítása Hozzáférési Kódmegadás 40 1-től 999-ig # A felhasználói kód megadása és a # megnyomása után az 1 relé a beprogramozott időre (1 999 másodperc között) behúz. 41 # A felhasználói kód megadása és a # megnyomása után az 1 relé átkapcsol (vagy a zártról nyitottra vagy a nyitottról zártra), erre rövid kódmegadással (elég az első két számot megadni) van lehetőség. 42 # A felhasználói kód megadása és a # megnyomása után az 1 relé átkapcsol (vagy a zártról nyitottra vagy a nyitottról zártra), övid kódmegadás lehetősége nélkül től 999-ig # A felhasználói kód megadása és a # megnyomása után a 2 relé a beprogramozott időre (1 999 másodperc között) behúz. 51 # A felhasználói kód megadása és a # megnyomása után a 2 relé átkapcsol (zártról nyitottra vagy nyitottról zártra), erre rövid kódmegadással (elég az első két számot megadni) van lehetőség. 52 # A felhasználói kód megadása és a # megnyomása után a 2 relé átkapcsol (zártról nyitottra vagy nyitottról zártra), rövid kódmegadás lehetősége nélkül f) A rendszerbiztonság programozása Hozzáférési Hibás adatmegadások száma 70 # 10 alkalommal történt hibás kód-megadás 30 másodpercre reteszeli a készülékhez való hozzáférhetőséget. 71 # 10 alkalommal történt hibás kód-megadás után a készülék a DO OUT (DURESS) kapcsot testre kapcsolja. Ez az állapot addig áll fenn, amíg az 1 felhasználói kódot meg nem adjuk és a # gombot meg nem nyomjuk. Ezekre a kapcsokra (open Collector) egy megfelelő telefon tárcsázó készüléket, egy tranzisztoros kapcsolást vagy hasonlót csatlakoztathatunk. Vegyük figyelembe a kimenet terhelhetőségét től 10-ig # Beállítástól függően 5 10 hibás kód-megadás után a billentyűzet 15 percre reteszelhető. A kapcsolást csak a mesterkóddal lehet felszabadítani # Tetszés szerinti számú hibás kód-bevitelre van lehetőség. g) A programozás vége A programozás befejeződött; Normál üzemmód. Választás egy- és többfelhasználós mód között A kódzáron minden egyes relé kimenetnél beállítható egyesvagy többes használói üzemmód. Gyárilag a beállított mesterkód 0000 és a többes használói üzemmód van aktiválva. Nem szükséges semmit sem állítani, amennyiben a kódzárat többen használják. Amennyiben csak egyes hozzáférhetőség az igény, a rendszert újra kell indítani és frissíteni. Egyes hozzáférés: Az egyes jogosultság esetében kijáratonként csak egyetlen négy számjegyes felhasználói kód létezik a lehetséges számkombinációból. Megadjuk a négy-számjegyes kódot és a megfelelő relé kimenet máris aktiválva van. Minden kimenetnek saját kódja van. Több felhasználóra való kódolás: Ennél a kódolásnál egy 100 személyből álló csoport férhet hozzá a relé kimenetekhez. A kódok négytől nyolc számjegyűek lehetnek, és 100 millió számjegy-kombináció által támogatott biztonságot nyújtanak.

4 A kimenet aktiválásához mindegyik használónak megerősítés végett a # gombot is meg kell nyomnia. Az 1. csoportban / az 1 kimenetnek 100 használója lehet, míg a 2 relét használó 2 csoportnál a felhasználók száma 10 lehet. Kód felszabadítás több felhasználós beállításnál: Mivel a bebocsátó kód programozásánál az első számhely +2- vel növekszik, a többi használói kódnak nem szabad +2-vel vagy 2-vel ettől a kódtól eltérnie. A kódzár figyelmen kívül hagyja az első számjegyben ezzel a különbséggel kódolt számokat. Példa: ha egy használói kód 56789, akkor más használói kód nem lehet (-2) vagy (+2). Kódzár beállítása egyes felhasználó számára: Amennyiben egyfelhasználós üzemmód mellett döntünk, a rendszert a as parancskóddal egyes használóra állítsuk be és ebben hagyjuk, amíg frissítésére/újraindítására nem kerül sor. Adatbevitel: Mesterkód + * 8900 # 2-3 másodperc múlva igazoló hangjel hangzik el. Kódzár beállítása több felhasználó számára: Amennyiben több felhasználós üzemmód mellett döntünk, a rendszert a as parancskóddal több használóra állítjuk be és ebben hagyjuk, amíg frissítésére/újraindítására nem kerül sor. Adatbevitel: Mesterkód + * 8901 # 2-3 másodperc múlva igazolásul hangjel hangzik el. A rendszer újra indítása Refreshen (frissítése): A rendszer egyes felhasználóra van beállítva, és át akarjuk állítani a többes felhasználói üzemmódra, vagy fordítva. Frissítsük a rendszert a korábban leírt eljárásmóddal, a parancskódok segítségével. Egy újonnan indított (refreshed = frissített) kódzár tárolójának tartalma a mesterkódig törölve lett. Egy egyfelhasználós üzemmód utáni frissítésnél (8900 parancskód) a rendszer csak négy számjegyből álló kódok bevitelét fogadja el (többfelhasználós után 4-től 8- ig) egyébként hibás adatbevitellel van dolgunk. Ugyanilyen fontos a mesterkódot négy számjegyre csökkenteni, amennyiben korábban a több-felhasználós üzemmódban négynél több számjegyből állt volna. A rendszernek 2 3 másodpercre van szüksége az új üzemmódra való átálláshoz ill. a frissítéshez. Amíg nem halljuk meg a két rövid igazoló hangjelet, addig ne nyomjunk meg egy billentyűt se. A kódzár programozása és használata Üzembe helyezés 1. Példa egyfelhasználós programozásra 1a) A kezelő teendői: Egyes felhasználóra történt beállítás (Parancs-kód/Refresh) A gyári 0000 mesterkód átállítása a saját mesterkódra Az 1 felhasználói kód megadása 8321, A 2 felhasználói kód megadása 6854, Az 1 kimenő relé beállítása 1 s bekapcsolás -ra. A 2 kimenő relé beállítása Start / Stop rövid kód nélkül, A billentyűzet reteszelése 15 percre 10 hibás adatbevitel után. 1b) A példa programozása 0000 * Mesterkódok (kiszállításkori beállítás) és *-gomb adatbevitel programozási üzemmód 8900 # Egyes használóra való beállítás # 3289 lesz az új mester-kód # 8321 lesz az új 1 használói kód # 6854 lesz az új 2 használói kód 40 1 # Az 1 relé az 1 használói kód megadása után 1 másodperccel behúz 51 # A 2 relé, a 2 használói kód megadása után Start / Stop funkcióval, rövidkód nélkül # 10 hibás kód- megadás után rendszer reteszelés 15 percre. * A programozás vége, valamennyi adat a tárolóba került, a rendszer üzemkész. Tanácsok! A 8900 parancskód bevitele felesleges, ha a rendszer egyébként is egyes használó üzemmódban volt. Amennyiben a programozás során téves adatot vittünk volna be, nyomjuk meg a # gombot vagy várjunk 10 másodpercig, és kezdjünk mindent elölről. 1c) A kódzár használata az 1a programozási példát alapul véve 1c1 A relé-kimenetek kapcsolásához adjuk meg a felhasználói kódot. A # val való igazolás nem szükséges relé (kimenet) 1 másodpercre kapcsol relé (kimenet) indít (bekapcsol) vagy megállít (kikapcsol) 1c2 A személyes mesterkód Univerzális ként ill. univerzális kódként működik. Lehetővé teszi a használó számára egy kóddal két kimenet működtetését. Adjuk meg a mester kódot, nyomjuk meg a # gombot és a kiválasztani kívánt kimenet számát, 1-et vagy 2-t # 1 1 relé (kimenet) 1 másodpercre kapcsol 3289 # 2 2 relé (kimenet) indít (bekapcsol) vagy megállít (kikapcsol) 1c3 A DURESS kódot nem kell programozni. A kódzár maga adja meg az 1 használói kód első két számának változása alapján a további két számjegyet. Példa: Az 1 felhasználói kód 1234, akkor a DURESS kód Amennyiben az 1 használói kód 8321, akkor a DURESS kód A példára való hivatkozással adjuk meg a következő adatot: 0321 A DURESS kód aktiválva van, a nyitott kollektoros DO OUT kimenet testre van kapcsolva (esetleg egy rákövetkező ajtónyitó-relé kapcsolási lépcsővel) és az 1 relé-kimenet 1 másodpercre be van kapcsolva. A DURESS kódnak két hatása van. Kapcsolja a nyitott kollektort és egyidejűleg az 1 kimenetet, éppúgy, mint az 1 használói kód megadásakor. A DURESS-kód az 1 kimenetet bármikor képes be- vagy kikapcsolni (Start/Stop üzemmód), de nem képes a nyitott kollektort visszaállítani. Ez a művelet az 1 használói kód számára van fenntartva.

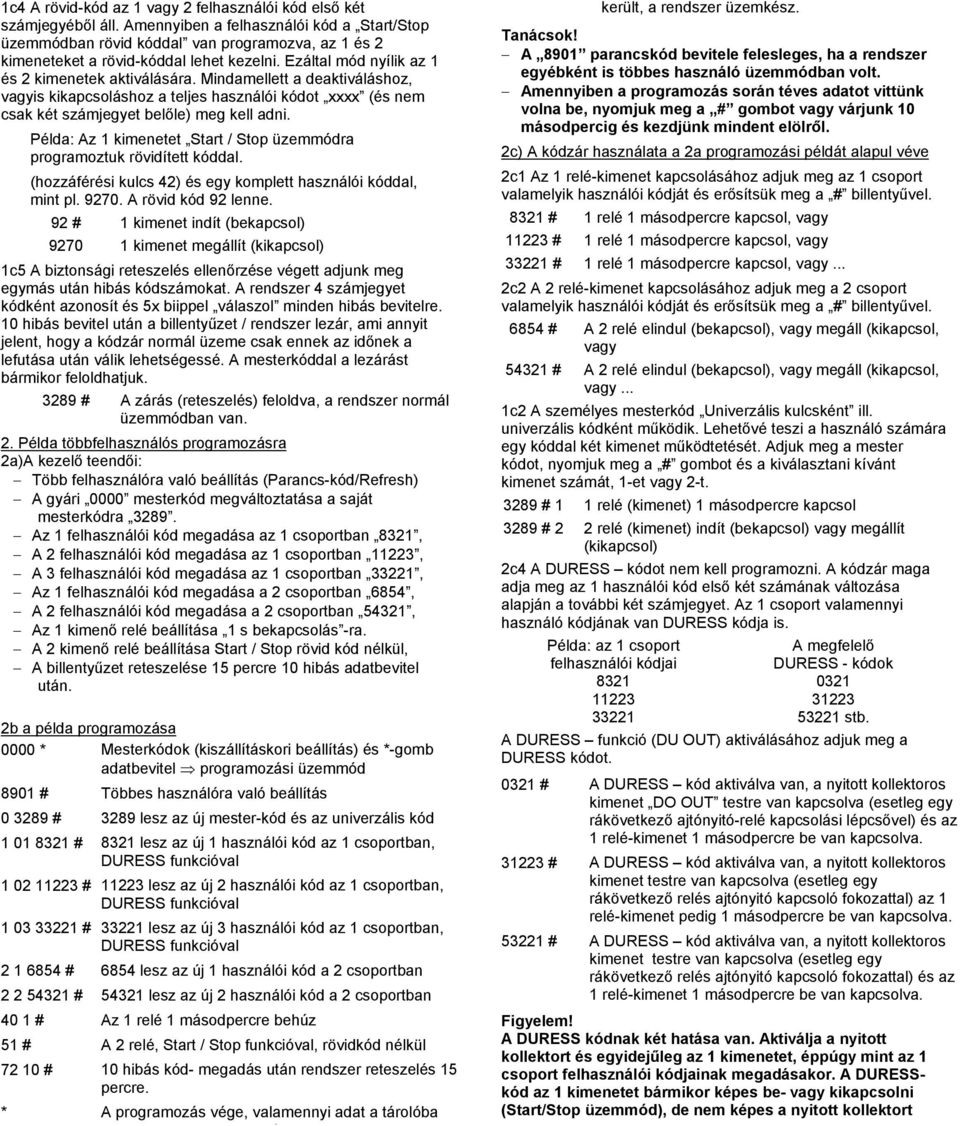

5 1c4 A rövid-kód az 1 vagy 2 felhasználói kód első két számjegyéből áll. Amennyiben a felhasználói kód a Start/Stop üzemmódban rövid kóddal van programozva, az 1 és 2 kimeneteket a rövid-kóddal lehet kezelni. Ezáltal mód nyílik az 1 és 2 kimenetek aktiválására. Mindamellett a deaktiváláshoz, vagyis kikapcsoláshoz a teljes használói kódot xxxx (és nem csak két számjegyet belőle) meg kell adni. Példa: Az 1 kimenetet Start / Stop üzemmódra programoztuk rövidített kóddal. (hozzáférési 42) és egy komplett használói kóddal, mint pl A rövid kód 92 lenne. 92 # 1 kimenet indít (bekapcsol) kimenet megállít (kikapcsol) 1c5 A biztonsági reteszelés ellenőrzése végett adjunk meg egymás után hibás kódszámokat. A rendszer 4 számjegyet kódként azonosít és 5x biippel válaszol minden hibás bevitelre. 10 hibás bevitel után a billentyűzet / rendszer lezár, ami annyit jelent, hogy a kódzár normál üzeme csak ennek az időnek a lefutása után válik lehetségessé. A mesterkóddal a lezárást bármikor feloldhatjuk # A zárás (reteszelés) feloldva, a rendszer normál üzemmódban van. 2. Példa többfelhasználós programozásra 2a)A kezelő teendői: Több felhasználóra való beállítás (Parancs-kód/Refresh) A gyári 0000 mesterkód megváltoztatása a saját mesterkódra Az 1 felhasználói kód megadása az 1 csoportban 8321, A 2 felhasználói kód megadása az 1 csoportban 11223, A 3 felhasználói kód megadása az 1 csoportban 33221, Az 1 felhasználói kód megadása a 2 csoportban 6854, A 2 felhasználói kód megadása a 2 csoportban 54321, Az 1 kimenő relé beállítása 1 s bekapcsolás -ra. A 2 kimenő relé beállítása Start / Stop rövid kód nélkül, A billentyűzet reteszelése 15 percre 10 hibás adatbevitel után. 2b a példa programozása 0000 * Mesterkódok (kiszállításkori beállítás) és *-gomb adatbevitel programozási üzemmód 8901 # Többes használóra való beállítás # 3289 lesz az új mester-kód és az univerzális kód # 8321 lesz az új 1 használói kód az 1 csoportban, DURESS funkcióval # lesz az új 2 használói kód az 1 csoportban, DURESS funkcióval # lesz az új 3 használói kód az 1 csoportban, DURESS funkcióval # 6854 lesz az új 1 használói kód a 2 csoportban # lesz az új 2 használói kód a 2 csoportban 40 1 # Az 1 relé 1 másodpercre behúz 51 # A 2 relé, Start / Stop funkcióval, rövidkód nélkül # 10 hibás kód- megadás után rendszer reteszelés 15 percre. * A programozás vége, valamennyi adat a tárolóba k ül d ü ké került, a rendszer üzemkész. Tanácsok! A 8901 parancskód bevitele felesleges, ha a rendszer egyébként is többes használó üzemmódban volt. Amennyiben a programozás során téves adatot vittünk volna be, nyomjuk meg a # gombot vagy várjunk 10 másodpercig és kezdjünk mindent elölről. 2c) A kódzár használata a 2a programozási példát alapul véve 2c1 Az 1 relé-kimenet kapcsolásához adjuk meg az 1 csoport valamelyik használói kódját és erősítsük meg a # billentyűvel # 1 relé 1 másodpercre kapcsol, vagy # 1 relé 1 másodpercre kapcsol, vagy # 1 relé 1 másodpercre kapcsol, vagy... 2c2 A 2 relé-kimenet kapcsolásához adjuk meg a 2 csoport valamelyik használói kódját és erősítsük meg a # billentyűvel # A 2 relé elindul (bekapcsol), vagy megáll (kikapcsol, vagy # A 2 relé elindul (bekapcsol), vagy megáll (kikapcsol, vagy... 1c2 A személyes mesterkód Univerzális ként ill. univerzális kódként működik. Lehetővé teszi a használó számára egy kóddal két kimenet működtetését. Adjuk meg a mester kódot, nyomjuk meg a # gombot és a kiválasztani kívánt kimenet számát, 1-et vagy 2-t # 1 1 relé (kimenet) 1 másodpercre kapcsol 3289 # 2 2 relé (kimenet) indít (bekapcsol) vagy megállít (kikapcsol) 2c4 A DURESS kódot nem kell programozni. A kódzár maga adja meg az 1 használói kód első két számának változása alapján a további két számjegyet. Az 1 csoport valamennyi használó kódjának van DURESS kódja is. Példa: az 1 csoport A megfelelő felhasználói kódjai DURESS - kódok stb. A DURESS funkció (DU OUT) aktiválásához adjuk meg a DURESS kódot # A DURESS kód aktiválva van, a nyitott kollektoros kimenet DO OUT testre van kapcsolva (esetleg egy rákövetkező ajtónyitó-relé kapcsolási lépcsővel) és az 1 relé-kimenet 1 másodpercre be van kapcsolva # A DURESS kód aktiválva van, a nyitott kollektoros kimenet testre van kapcsolva (esetleg egy rákövetkező relés ajtónyitó kapcsoló fokozattal) az 1 relé-kimenet pedig 1 másodpercre be van kapcsolva # A DURESS kód aktiválva van, a nyitott kollektoros kimenet testre van kapcsolva (esetleg egy rákövetkező relés ajtónyitó kapcsoló fokozattal) és az 1 relé-kimenet 1 másodpercre be van kapcsolva. A DURESS kódnak két hatása van. Aktiválja a nyitott kollektort és egyidejűleg az 1 kimenetet, éppúgy mint az 1 csoport felhasználói kódjainak megadásakor. A DURESSkód az 1 kimenetet bármikor képes be- vagy kikapcsolni (Start/Stop üzemmód), de nem képes a nyitott kollektort

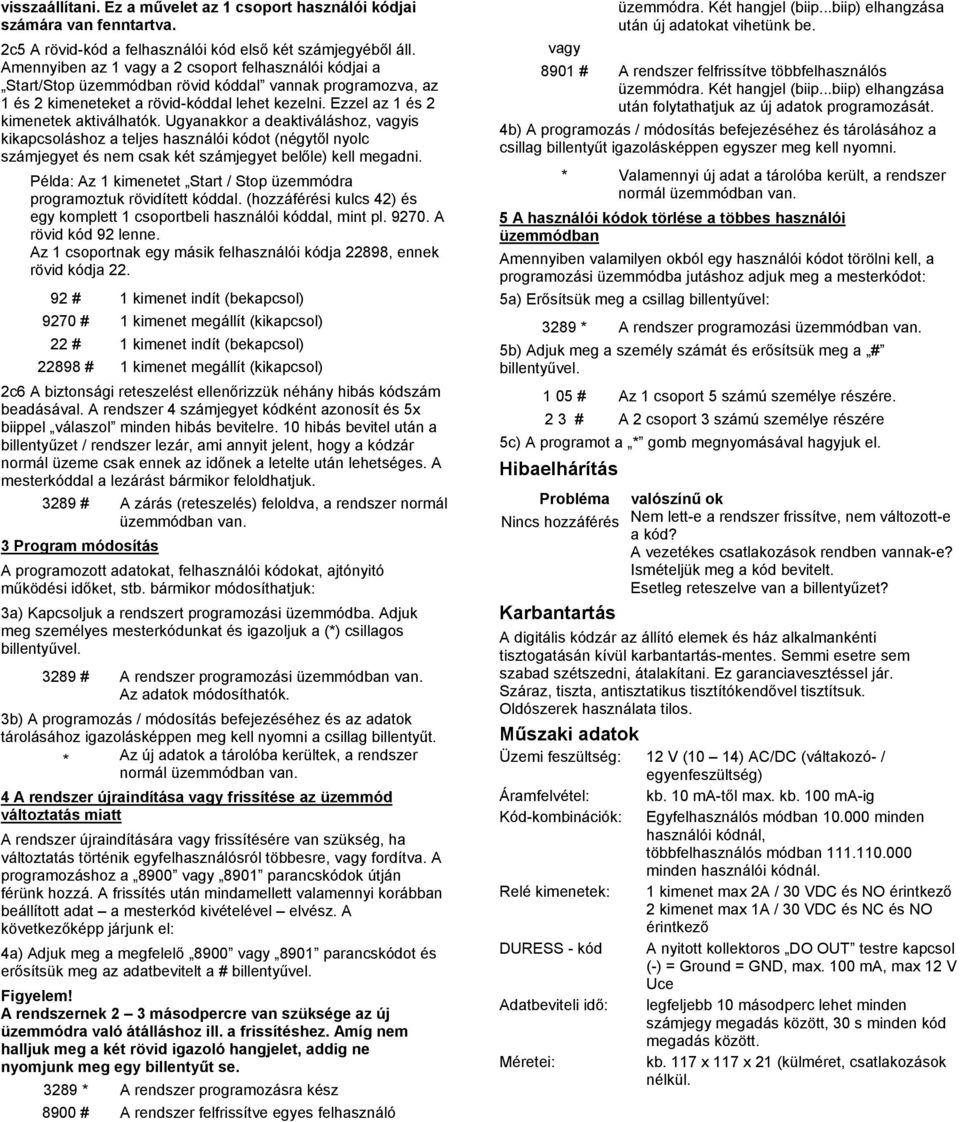

6 visszaállítani. Ez a művelet az 1 csoport használói kódjai számára van fenntartva. 2c5 A rövid-kód a felhasználói kód első két számjegyéből áll. Amennyiben az 1 vagy a 2 csoport felhasználói kódjai a Start/Stop üzemmódban rövid kóddal vannak programozva, az 1 és 2 kimeneteket a rövid-kóddal lehet kezelni. Ezzel az 1 és 2 kimenetek aktiválhatók. Ugyanakkor a deaktiváláshoz, vagyis kikapcsoláshoz a teljes használói kódot (négytől nyolc számjegyet és nem csak két számjegyet belőle) kell megadni. Példa: Az 1 kimenetet Start / Stop üzemmódra programoztuk rövidített kóddal. (hozzáférési 42) és egy komplett 1 csoportbeli használói kóddal, mint pl A rövid kód 92 lenne. Az 1 csoportnak egy másik felhasználói kódja 22898, ennek rövid kódja # 1 kimenet indít (bekapcsol) 9270 # 1 kimenet megállít (kikapcsol) 22 # 1 kimenet indít (bekapcsol) # 1 kimenet megállít (kikapcsol) 2c6 A biztonsági reteszelést ellenőrizzük néhány hibás kódszám beadásával. A rendszer 4 számjegyet kódként azonosít és 5x biippel válaszol minden hibás bevitelre. 10 hibás bevitel után a billentyűzet / rendszer lezár, ami annyit jelent, hogy a kódzár normál üzeme csak ennek az időnek a letelte után lehetséges. A mesterkóddal a lezárást bármikor feloldhatjuk # A zárás (reteszelés) feloldva, a rendszer normál üzemmódban van. 3 Program módosítás A programozott adatokat, felhasználói kódokat, ajtónyitó működési időket, stb. bármikor módosíthatjuk: 3a) Kapcsoljuk a rendszert programozási üzemmódba. Adjuk meg személyes mesterkódunkat és igazoljuk a (*) csillagos billentyűvel # A rendszer programozási üzemmódban van. Az adatok módosíthatók. 3b) A programozás / módosítás befejezéséhez és az adatok tárolásához igazolásképpen meg kell nyomni a csillag billentyűt. * Az új adatok a tárolóba kerültek, a rendszer normál üzemmódban van. 4 A rendszer újraindítása vagy frissítése az üzemmód változtatás miatt A rendszer újraindítására vagy frissítésére van szükség, ha változtatás történik egyfelhasználósról többesre, vagy fordítva. A programozáshoz a 8900 vagy 8901 parancskódok útján férünk hozzá. A frissítés után mindamellett valamennyi korábban beállított adat a mesterkód kivételével elvész. A következőképp járjunk el: 4a) Adjuk meg a megfelelő 8900 vagy 8901 parancskódot és erősítsük meg az adatbevitelt a # billentyűvel. A rendszernek 2 3 másodpercre van szüksége az új üzemmódra való átálláshoz ill. a frissítéshez. Amíg nem halljuk meg a két rövid igazoló hangjelet, addig ne nyomjunk meg egy billentyűt se * A rendszer programozásra kész 8900 # A rendszer felfrissítve egyes felhasználó üzemmódra. Két hangjel (biip...biip) elhangzása után új adatokat vihetünk be. vagy 8901 # A rendszer felfrissítve többfelhasználós üzemmódra. Két hangjel (biip...biip) elhangzása után folytathatjuk az új adatok programozását. 4b) A programozás / módosítás befejezéséhez és tárolásához a csillag billentyűt igazolásképpen egyszer meg kell nyomni. * Valamennyi új adat a tárolóba került, a rendszer normál üzemmódban van. 5 A használói kódok törlése a többes használói üzemmódban Amennyiben valamilyen okból egy használói kódot törölni kell, a programozási üzemmódba jutáshoz adjuk meg a mesterkódot: 5a) Erősítsük meg a csillag billentyűvel: 3289 * A rendszer programozási üzemmódban van. 5b) Adjuk meg a személy számát és erősítsük meg a # billentyűvel # Az 1 csoport 5 számú személye részére. 2 3 # A 2 csoport 3 számú személye részére 5c) A programot a * gomb megnyomásával hagyjuk el. Hibaelhárítás Probléma valószínű ok Nincs hozzáférés Nem lett-e a rendszer frissítve, nem változott-e a kód? A vezetékes csatlakozások rendben vannak-e? Ismételjük meg a kód bevitelt. Esetleg reteszelve van a billentyűzet? Karbantartás A digitális kódzár az állító elemek és ház alkalmankénti tisztogatásán kívül karbantartás-mentes. Semmi esetre sem szabad szétszedni, átalakítani. Ez garanciavesztéssel jár. Száraz, tiszta, antisztatikus tisztítókendővel tisztítsuk. Oldószerek használata tilos. Műszaki adatok Üzemi feszültség: 12 V (10 14) AC/DC (váltakozó- / egyenfeszültség) Áramfelvétel: kb. 10 ma-től max. kb. 100 ma-ig Kód-kombinációk: Egyfelhasználós módban minden használói kódnál, többfelhasználós módban minden használói kódnál. Relé kimenetek: 1 kimenet max 2A / 30 VDC és NO érintkező 2 kimenet max 1A / 30 VDC és NC és NO érintkező DURESS - kód A nyitott kollektoros DO OUT testre kapcsol (-) = Ground = GND, max. 100 ma, max 12 V Uce Adatbeviteli idő: legfeljebb 10 másodperc lehet minden számjegy megadás között, 30 s minden kód megadás között. Méretei: kb. 117 x 117 x 21 (külméret, csatlakozások nélkül.

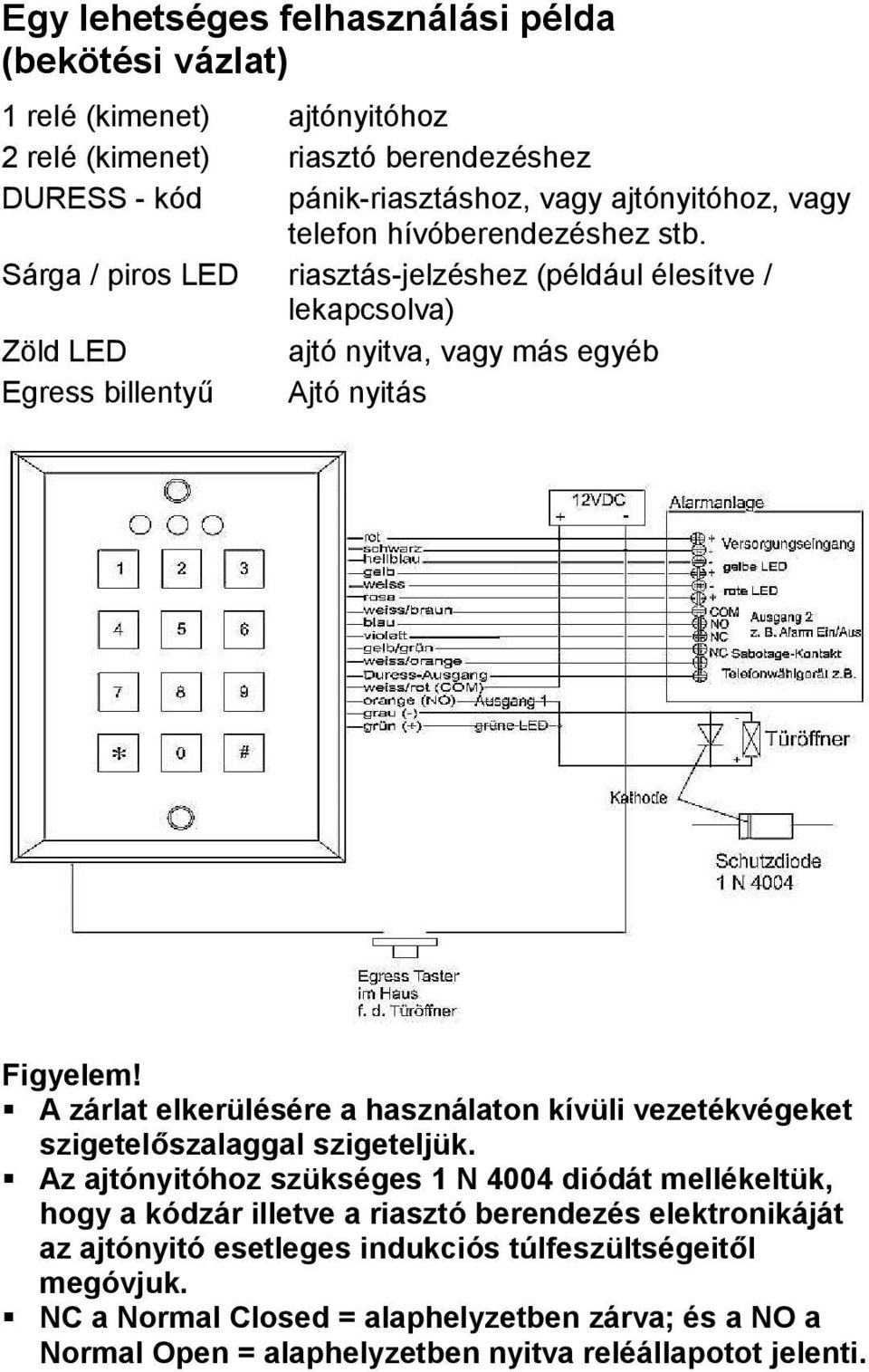

7 Egy lehetséges felhasználási példa (bekötési vázlat) 1 relé (kimenet) ajtónyitóhoz 2 relé (kimenet) riasztó berendezéshez DURESS - kód pánik-riasztáshoz, vagy ajtónyitóhoz, vagy telefon hívóberendezéshez stb. Sárga / piros LED riasztás-jelzéshez (például élesítve / lekapcsolva) Zöld LED ajtó nyitva, vagy más egyéb Egress billentyű Ajtó nyitás A zárlat elkerülésére a használaton kívüli vezetékvégeket szigetelőszalaggal szigeteljük. Az ajtónyitóhoz szükséges 1 N 4004 diódát mellékeltük, hogy a kódzár illetve a riasztó berendezés elektronikáját az ajtónyitó esetleges indukciós túlfeszültségeitől megóvjuk. NC a Normal Closed = alaphelyzetben zárva; és a NO a Normal Open = alaphelyzetben nyitva reléállapotot jelenti.
