6 csatornás 10 modellmemóriás teljes hatótávú 2,4Ghz DSM2 távirányító rendszer repülő és helikopter modellekhez

Átírás

1 Leaders in Spread Spectrum Technology 6 csatornás 10 modellmemóriás teljes hatótávú 2,4Ghz DSM2 távirányító rendszer repülő és helikopter modellekhez

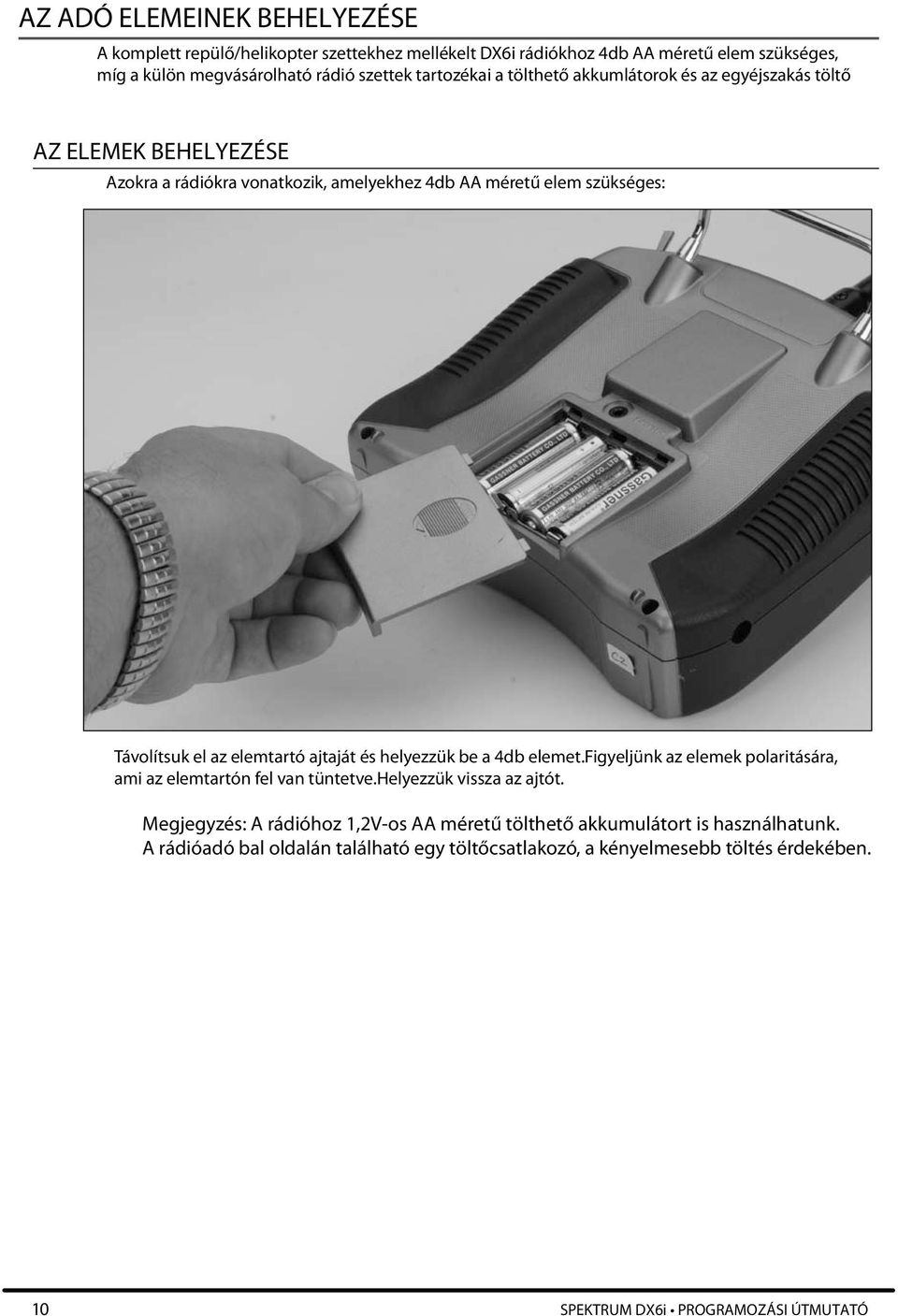

2 AZ ADÓ ELEMEINEK BEHELYEZÉSE A komplett repülő/helikopter szettekhez mellékelt DX6i rádiókhoz 4db AA méretű elem szükséges, míg a külön megvásárolható rádió szettek tartozékai a tölthető akkumlátorok és az egyéjszakás töltő AZ ELEMEK BEHELYEZÉSE Azokra a rádiókra vonatkozik, amelyekhez 4db AA méretű elem szükséges: Távolítsuk el az elemtartó ajtaját és helyezzük be a 4db elemet.figyeljünk az elemek polaritására, ami az elemtartón fel van tüntetve.helyezzük vissza az ajtót. Megjegyzés: A rádióhoz 1,2V-os AA méretű tölthető akkumulátort is használhatunk. A rádióadó bal oldalán található egy töltőcsatlakozó, a kényelmesebb töltés érdekében. 10 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

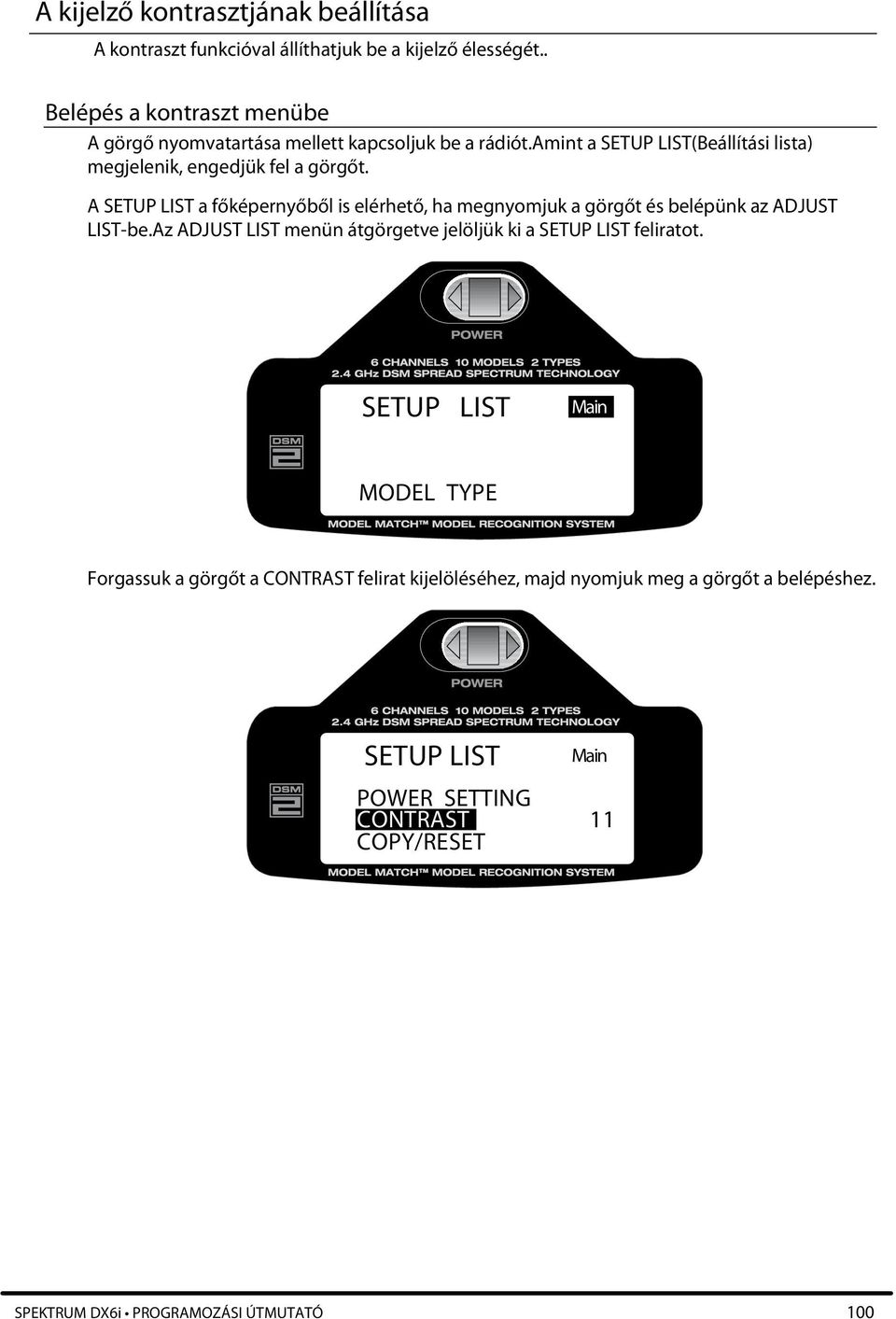

3 A kijelző kontrasztjának beállítása A kontraszt funkcióval állíthatjuk be a kijelző élességét.. Belépés a kontraszt menübe A görgő nyomvatartása mellett kapcsoljuk be a rádiót.amint a SETUP LIST(Beállítási lista) megjelenik, engedjük fel a görgőt. A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be.Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot. SETUP LIST MODEL TYPE Forgassuk a görgőt a CONTRAST felirat kijelöléséhez, majd nyomjuk meg a görgőt a belépéshez. SETUP LIST POWER SETTING CONTRAST 11 COPY/RESET SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 100

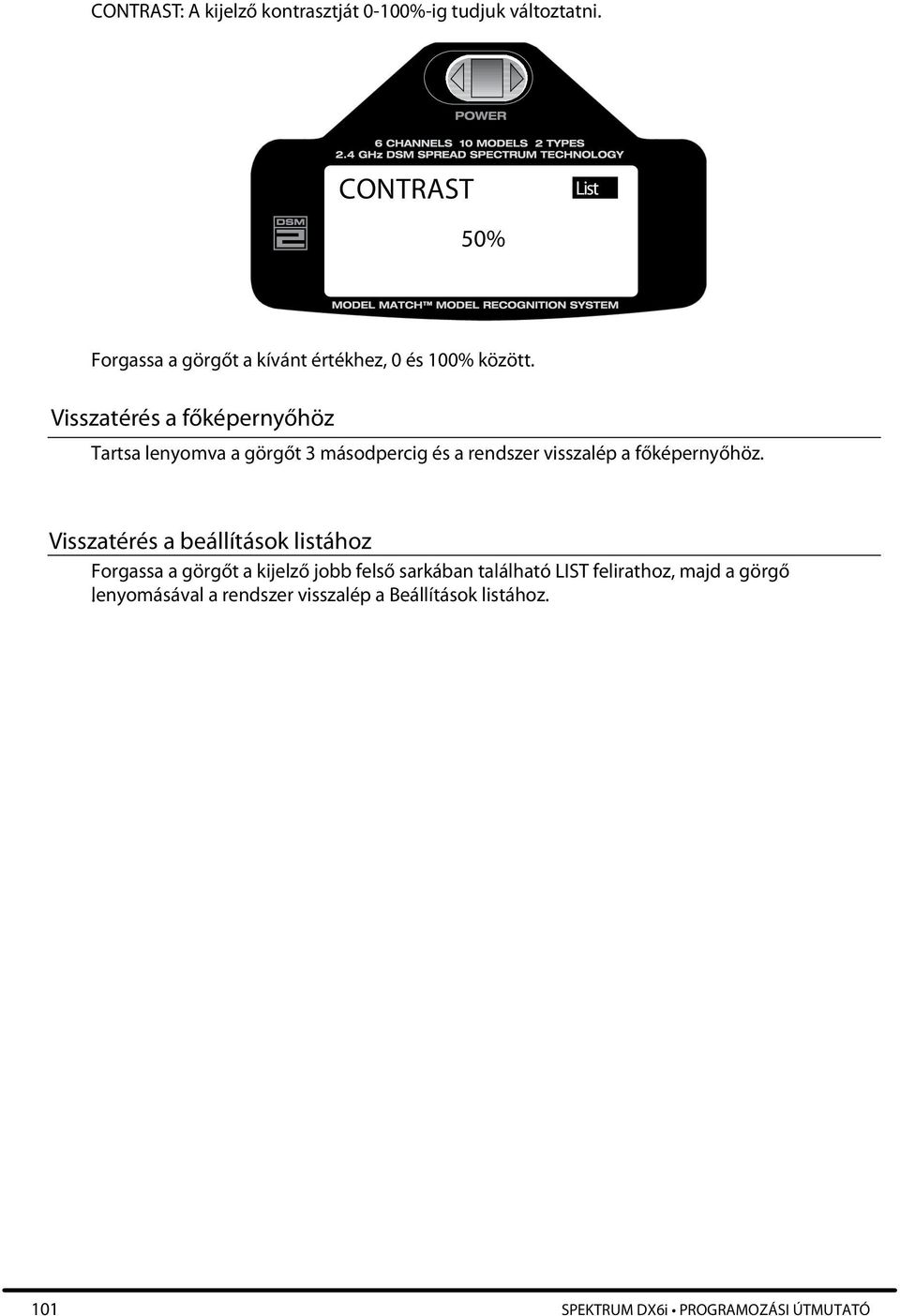

4 CONTRAST: A kijelző kontrasztját 0-100%-ig tudjuk változtatni. CONTRAST 50% Forgassa a görgőt a kívánt értékhez, 0 és 100% között. Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő lenyomásával. a rendszer visszalép a Beállítások listához. 101 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

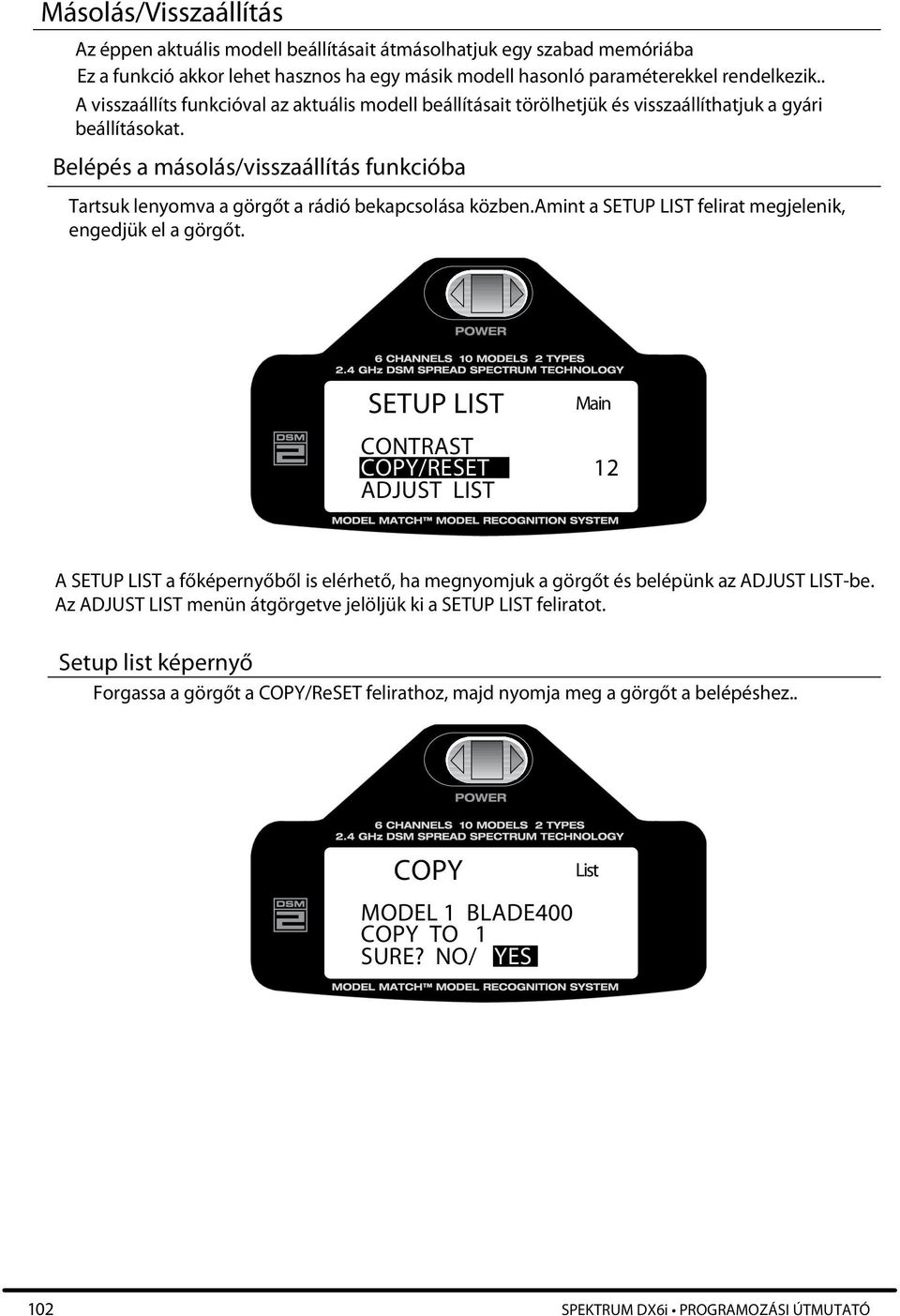

5 Másolás/Visszaállítás Az éppen aktuális modell beállításait átmásolhatjuk egy szabad memóriába Ez a funkció akkor lehet hasznos ha egy másik modell hasonló paraméterekkel rendelkezik.. A visszaállíts funkcióval az aktuális modell beállításait törölhetjük és visszaállíthatjuk a gyári beállításokat. Belépés a másolás/visszaállítás funkcióba Tartsuk lenyomva a görgőt a rádió bekapcsolása közben.amint a SETUP LIST felirat megjelenik, engedjük el a görgőt. SETUP LIST CONTRAST COPY/RESET 12 ADJUST LIST A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be. Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot. Setup list képernyő Forgassa a görgőt a COPY/ReSET felirathoz, majd nyomja meg a görgőt a belépéshez.. COPY MODEL 1 BLADE400 COPY TO 1 SURE? NO/ YES 102 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

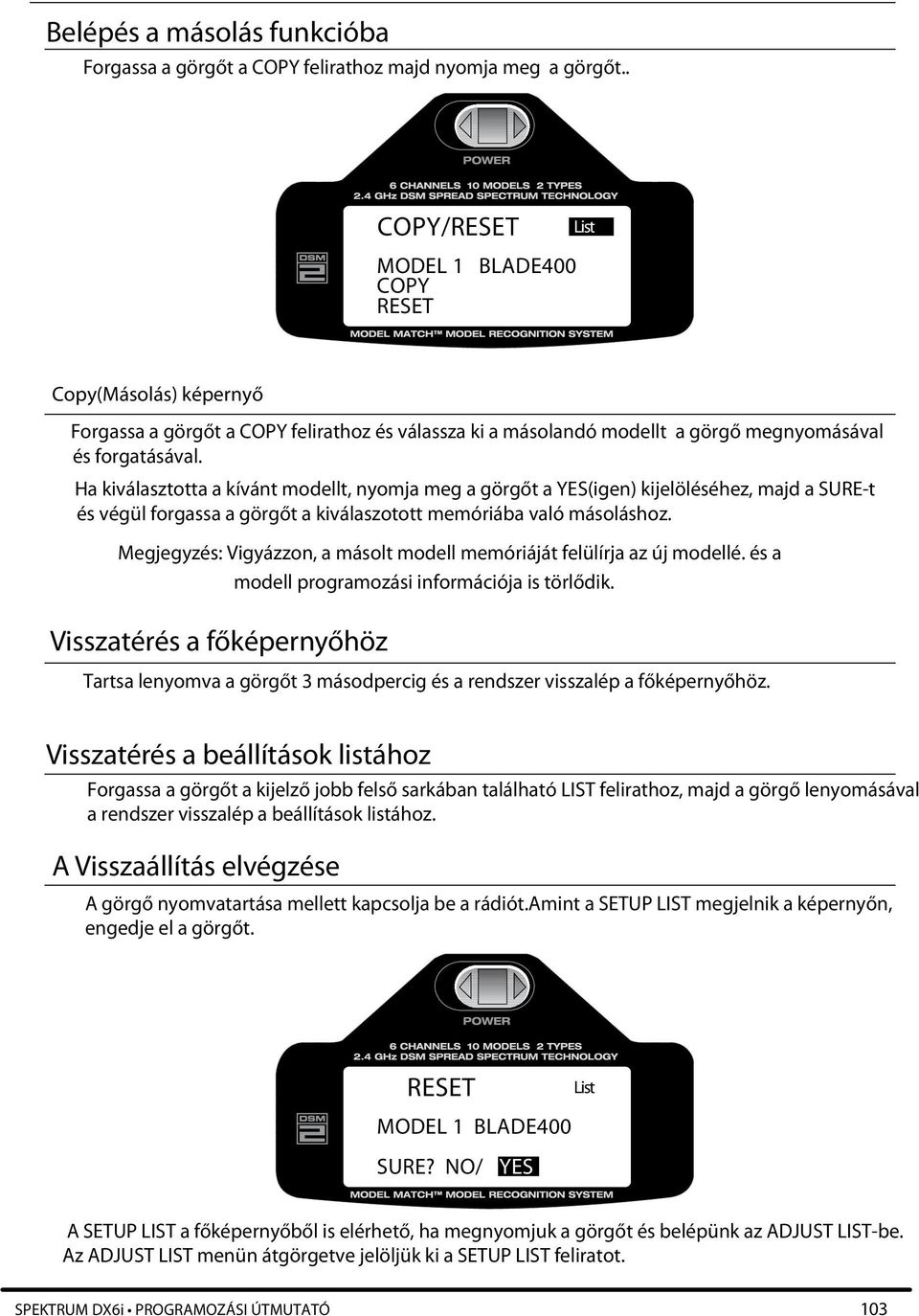

6 Belépés a másolás funkcióba Forgassa a görgőt a COPY felirathoz majd nyomja meg a görgőt.. COPY/RESET MODEL 1 BLADE400 COPY RESET Copy(Másolás) képernyő Forgassa a görgőt a COPY felirathoz és válassza ki a másolandó modellt a görgő megnyomásával és forgatásával. Ha kiválasztotta a kívánt modellt, nyomja meg a görgőt a YES(igen) kijelöléséhez, majd a SURE-t és végül forgassa a görgőt a kiválaszotott memóriába való másoláshoz. Megjegyzés: Vigyázzon, a másolt modell memóriáját felülírja az új modellé. és a modell programozási információja is törlődik. Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő lenyomásával a rendszer visszalép a beállítások listához. A Visszaállítás elvégzése A görgő nyomvatartása mellett kapcsolja be a rádiót.amint a SETUP LIST megjelnik a képernyőn, engedje el a görgőt. RESET MODEL 1 BLADE400 SURE? NO/ YES A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be. Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 103

7 Beállítás képernyő Forgassa a görgőt a COPY/RESET felirat kijelöléséhez majd nyomja le a görgőt a belépéshez. COPY/RESET MODEL 1 BLADE400 COPY RESET Belépés a Visszaállítás funkcióba Forgassa a görgőt a RESET funkció kijelöléséhez majd nyomja le a görgőt a belépéshez. Visszaállítás képernyő Forgassa a görgőt YES(igen), majd a SURE-hoz, végül nyomja meg a görgőt a modell visszaállításához. RESET MODEL 1 BLADE400 SURE? NO/ YES Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő lenyomásával a rendszer visszalép a beállítások listához. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 104

8 Az akkumulátorok töltése Némely DX6i szett alapból tartalmaz tölthető NimH akkumulátorokat és a hozzávaló 4,8V-os töltőt. Fontos, hogy a rádiót mindig teljesen töltsük fel!a mellékelt töltővel egy éjszakán át töltsük hogy ezt a szabályt betartsuk. A mellékelt töltővel maximum 150mA töltőárammal tudunk tölteni.más rádió töltésére ne hasznájuk, mert a töltőcsatlakozó polaritása eltérhet a Spektrum rádióktól, emiatt a másik rádió tönkremehet. Töltés közben a rádió felmelegedhet, de ez teljesen normális. A rádió töltőcsatlakozója Fekete = pozitív Fekete, fehér csíkkal = negatív A spektrum rádiók polaritása - + A töltőcsatlakozó a rádió bal oldalán található.ha tölthető elemeket használunk, a töltőcsatlakozót használva könnyedén feltölthetjük azokat anélkül hogy kivennénk a rádióból. Fontos!Az összes spektrum által használt csatlakozó belső része negatív polaritású.ez nagyon sok töltő ellentettje.mielőtt csatlakoztatnánk egy töltőt, győződjünk meg arról hogy a csatlakozó belső része a negatív.ezt egy voltmérővel könnyedén ellenőrizhetjük.sok rádiótól eltérően, amelyek 8 cellával üzemelnek, a DX6i üzemeltetéséhez csak 4 cella szükséges.ez az elektronika kifinomultságát tükrözi.mielőtt feltöltenénk a rádiót, győződjünk meg róla, hogy 4 cellás(4,8v-os) töltőt használunk. Töltőcsatlakozó polaritás Az összes spektrum rádión található töltőcsatlakozó belső része negatív polaritású, ezért a Spektrum töltők csatlakozói is belül negatívak.ez nagyon sok más gyártó rádiójától és töltőjétől eltérő.ne bízzunk meg a színkódos töltőkábelekben, mindig ellenőrizzük hogy a töltőcsatlakozó belseje a töltő negatív kimenetéhez csatlakozik. SPEKTRUM DX6i RADIO PROGRAMMING GUIDE 11

9 A karok beállítása A hátlap eltávolítása Először távolítsuk el a rádióból az elemeket,majd az ábrán jelölt 6db csavart.óvatosan vegyük le a hátlapot, nehogy megsérüljön valamelyik alkatrész. A karok erősségének beállítása Állítsuk be az ábrán megjelölt csavarokkal a kívánt erősséget.(óramutató járásával megegyező írányba meghúzni, ellentétes irányba lazítani lehet) 12 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

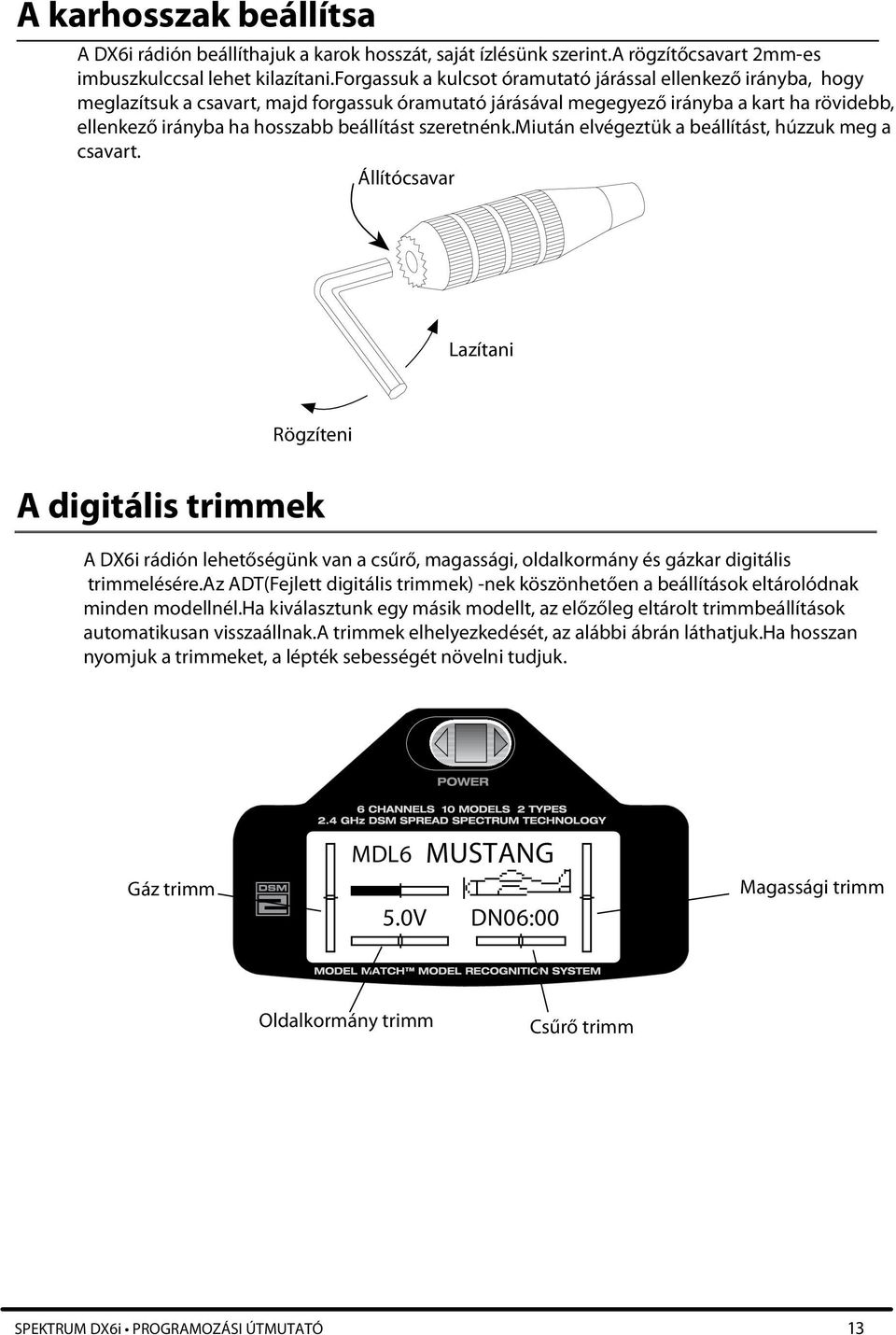

10 A karhosszak beállítsa A DX6i rádión beállíthajuk a karok hosszát, saját ízlésünk szerint.a rögzítőcsavart 2mm-es imbuszkulccsal lehet kilazítani.forgassuk a kulcsot óramutató járással ellenkező irányba, hogy meglazítsuk a csavart, majd forgassuk óramutató járásával megegyező irányba a kart ha rövidebb, ellenkező irányba ha hosszabb beállítást szeretnénk.miután elvégeztük a beállítást, húzzuk meg a csavart. Állítócsavar Lazítani Rögzíteni A digitális trimmek A DX6i rádión lehetőségünk van a csűrő, magassági, oldalkormány és gázkar digitális trimmelésére.az ADT(Fejlett digitális trimmek) -nek köszönhetően a beállítások eltárolódnak minden modellnél.ha kiválasztunk egy másik modellt, az előzőleg eltárolt trimmbeállítások automatikusan visszaállnak.a trimmek elhelyezkedését, az alábbi ábrán láthatjuk.ha hosszan nyomjuk a trimmeket, a lépték sebességét növelni tudjuk. Gáz trimm MDL6 MUSTANG 5.0V DN06:00 Magassági trimm Oldalkormány trimm Csűrő trimm SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 13

11 A vevő és a szervók beüzemelése Az AR6200 egyben 2 vevőt foglal magába, és ezzel biztosítja a dupla rádiófrekvenciás jel előnyét. A belső egység a fő alaplapra épül, míg a második vevő egy 6 inch hosszú vezetékkel csatlakozik a fő alalplaphoz.a két egységet minél távolabb helyezzük el egymáshoz képest a modellben, hogy minél hatékonyabb legyen a jelerősség. 14 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

12 A vevő beüzemelése A fő egységet ugyanúgy helyezzük a modellbe mint ahogy egy bármilyen más típusú vevőt. Tekerjük a fő egységet puha szivacsba és erősítsük fel a helyére tépőzár segítségével. Elektromos modelleknél használhatunk kétoldalas, szivacsos ragasztót a rögzítéshez. Lehetőleg minél távolabb helyezzük el a külső egységet a főegységtől, így nagy mértékben megnöveljük a jel vételének erősségét.alapvetően mindkét vevő különböző rádiófrekvenciás környezetet használ, ez a kulcs a legszilárdabb jel előállításához.akár olyan modellben is ahol lényegesen zavaró hatású összetevők találhatók(pl nagyméretű benzines motorok, karboncsövek, stb...) Ragasszuk fel a külső egységet kétoldalas ragasztószalaggal, úgy hogy az antennák minimum 51mm-re essenek a fő egység antennáitól.elméletileg az antennák egymáshoz képest merőlegesen állnak, de ez nem kritikus.repülőkben a fő egység legjobb rögzítési pontja kb a törzs közepénél található, a külső vevőé a törzs oldalán. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 15

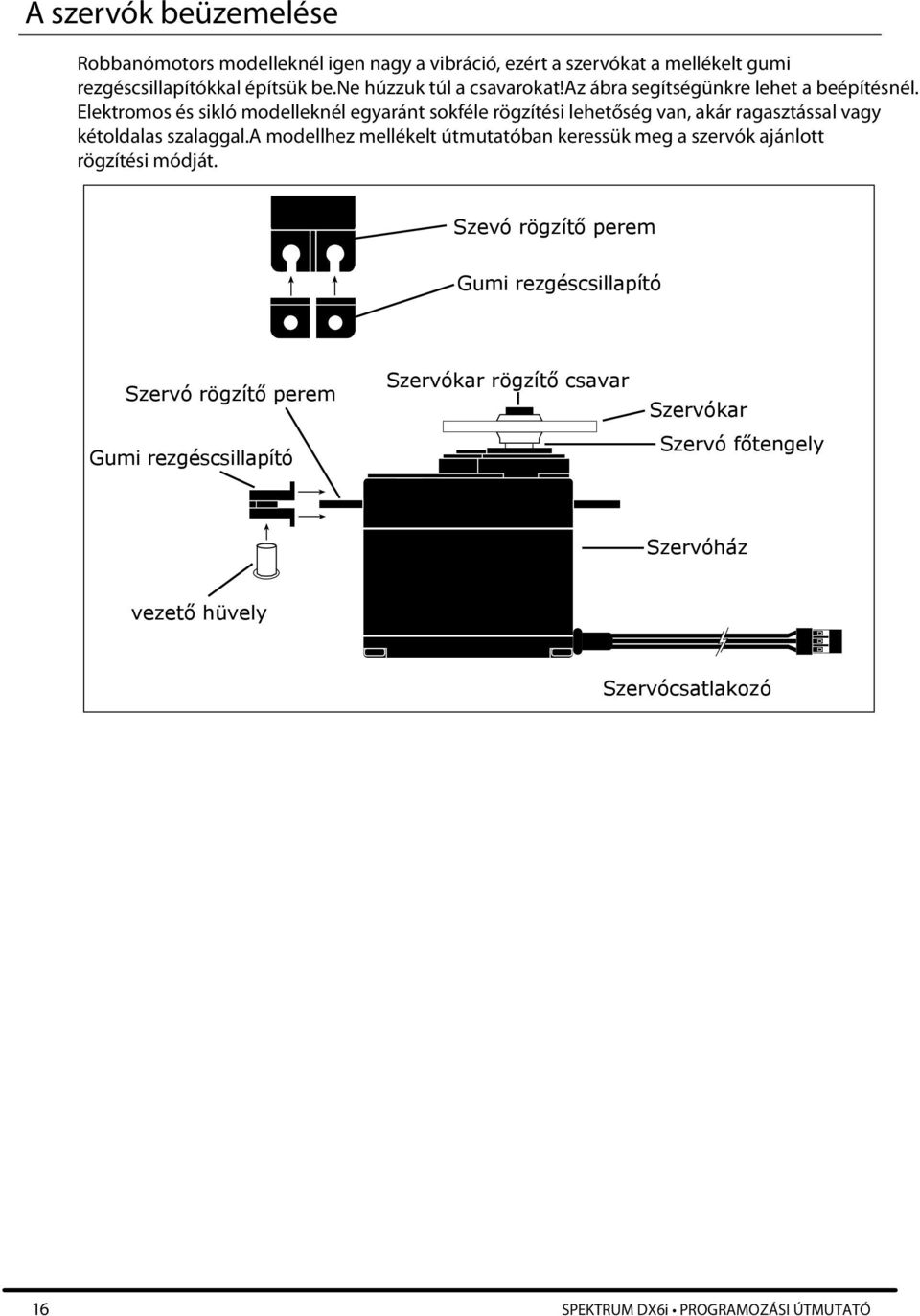

13 A szervók beüzemelése Robbanómotors modelleknél igen nagy a vibráció, ezért a szervókat a mellékelt gumi rezgéscsillapítókkal építsük be.ne húzzuk túl a csavarokat!az ábra segítségünkre lehet a beépítésnél. Elektromos és sikló modelleknél egyaránt sokféle rögzítési lehetőség van, akár ragasztással vagy kétoldalas szalaggal.a modellhez mellékelt útmutatóban keressük meg a szervók ajánlott rögzítési módját. Szevó rögzítő perem Gumi rezgéscsillapító Szervó rögzítő perem Gumi rezgéscsillapító Szervókar rögzítő csavar Szervókar Szervó főtengely Szervóház vezető hüvely Szervócsatlakozó 16 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

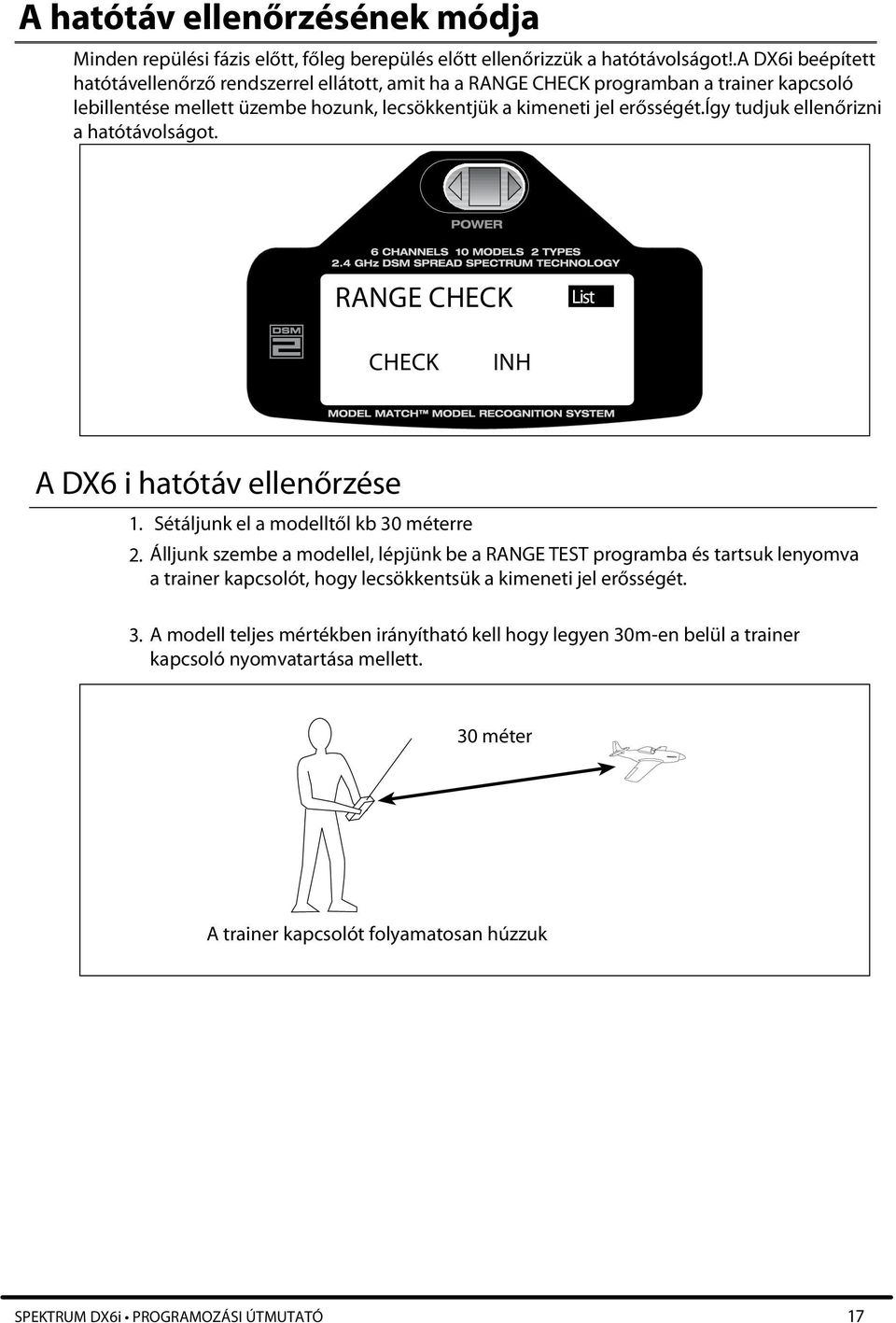

14 A hatótáv ellenőrzésének módja Minden repülési fázis előtt, főleg berepülés előtt ellenőrizzük a hatótávolságot!.a DX6i beépített hatótávellenőrző rendszerrel ellátott, amit ha a RANGE CHECK programban a trainer kapcsoló lebillentése mellett üzembe hozunk, lecsökkentjük a kimeneti jel erősségét.így tudjuk ellenőrizni a hatótávolságot. RANGE CHECK CHECK INH A DX6 i hatótáv ellenőrzése 1. Sétáljunk el a modelltől kb 30 méterre 2. Álljunk szembe a modellel, lépjünk be a RANGE TEST programba és tartsuk lenyomva a trainer kapcsolót, hogy lecsökkentsük a kimeneti jel erősségét. 3. A modell teljes mértékben irányítható kell hogy legyen 30m-en belül a trainer kapcsoló nyomvatartása mellett. 30 méter A trainer kapcsolót folyamatosan húzzuk SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 17

15 BINDELÉS Az AR6200 vevőt először bindelnünk kell a rádióadóval, mielőtt használatba vennénk.a bindelési folyamat azért fontos hogy a vevőt megtanítsuk arra hogy csak a saját adónkkal kommunikáljon. Miután bindeltünk, a vevő csak akkor üzemel ha a bindelésnél használt modellmemóriát használjuk. Ha egy másik modellt választunk ki, a vevő nem kommunikál az adóval, ezt a speciális funkciót ModelMatch-nek nevezik, ami megakadályozza a rossz modellmemóriával való repülést. 1. Építsük fel a rendszert az ábrán látható módon, és csatlakoztassuk a bind csatlakozót a a kapcsoló töltőszálába vagy a vevő akkucsatlakozó bemenetére 2. Helyezzük áram alá a vevőt.mindkét vevőn található egy-egy LED ami villogással jelzi hogy a vevő készen áll a bindelésre. 18 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

16 3. Állítsuk be a kívánt karpozíciókat a fail-safe beállításához: általában kis gáz és neutrális kormányok. 4. Húzzuk meg és folyamatosan tartsuk lenyomva a tréner kapcsolót -ami az adó tetején található-, mialatt bekapcsoljuk az adót.egy pár másodpercen belül a rendszer elkezd kommunikálni. A vevőkön található LED-ek folyamatos világítással jelzik hogy a rendszer csatlakoztatva van. 5. Távolítsuk el a bind csatlakozót, még mielőtt kikapcsolnánk a vevőt.tartsuk a csatlakozót megfelelő helyen. 6. Miután beprogramoztuk a modellt, fontos újrabindelnünk a rendszert, hogy az eredeti gáz és kormánybeállítások visszaálljanak. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 19

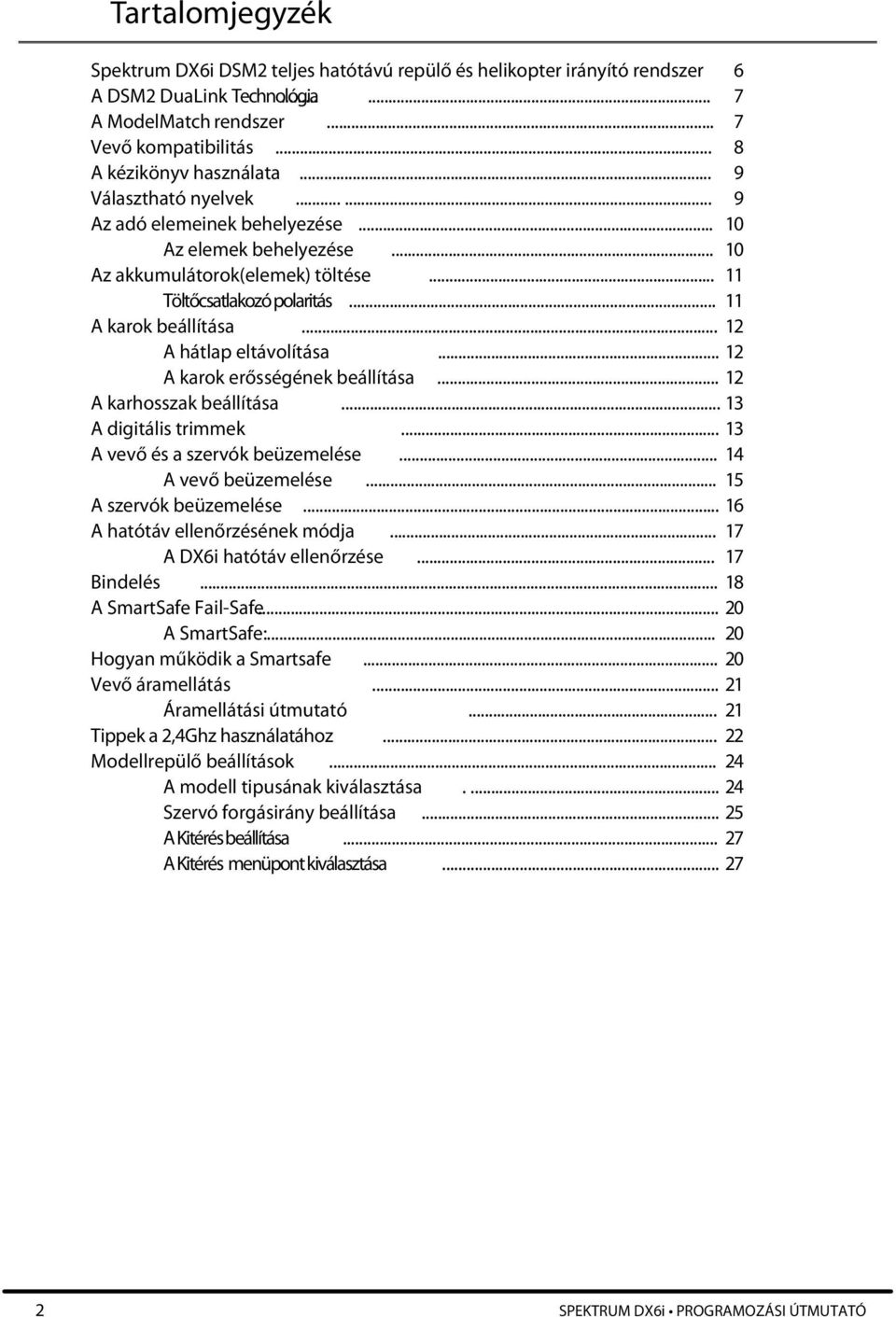

17 Tartalomjegyzék Spektrum DX6i DSM2 teljes hatótávú repülő és helikopter irányító rendszer 6 A DSM2 DuaLink Technológia A ModelMatch rendszer... 7 Vevő kompatibilitás... 8 A kézikönyv használata... 9 Választható nyelvek Az adó elemeinek behelyezése Az elemek behelyezése Az akkumulátorok(elemek) töltése Töltőcsatlakozó polaritás A karok beállítása A hátlap eltávolítása A karok erősségének beállítása A karhosszak beállítása A digitális trimmek A vevő és a szervók beüzemelése A vevő beüzemelése A szervók beüzemelése A hatótáv ellenőrzésének módja A DX6i hatótáv ellenőrzése Bindelés A SmartSafe Fail-Safe A SmartSafe: Hogyan működik a Smartsafe Vevő áramellátás Áramellátási útmutató Tippek a 2,4Ghz használatához Modellrepülő beállítások A modell tipusának kiválasztása Szervó forgásirány beállítása A Kitérés beállítása A Kitérés menüpont kiválasztása SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

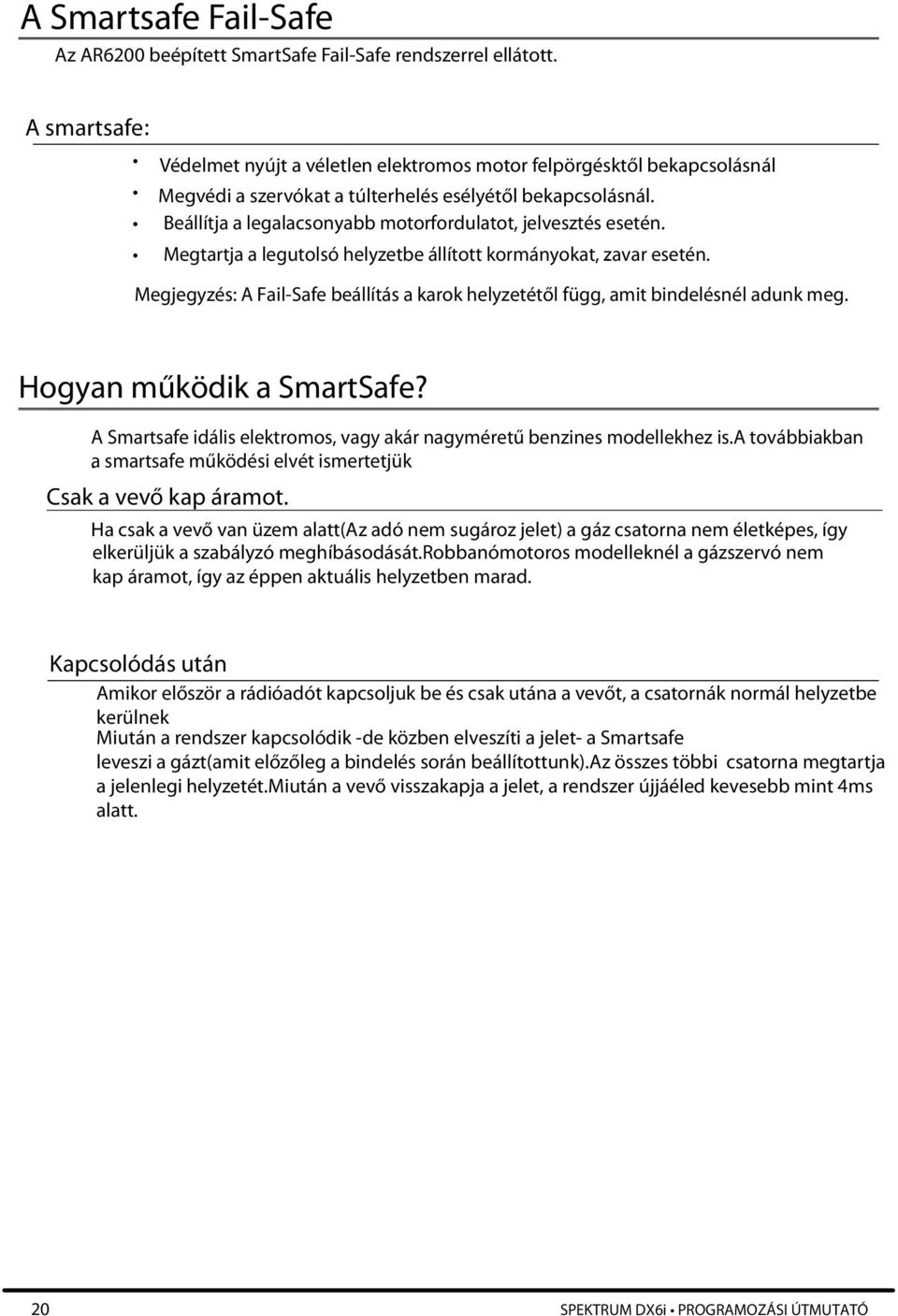

18 A Smartsafe Fail-Safe Az AR6200 beépített SmartSafe Fail-Safe rendszerrel ellátott. A smartsafe: Védelmet nyújt a véletlen elektromos motor felpörgésktől bekapcsolásnál Megvédi a szervókat a túlterhelés esélyétől bekapcsolásnál. Beállítja a legalacsonyabb motorfordulatot, jelvesztés esetén. Megtartja a legutolsó helyzetbe állított kormányokat, zavar. esetén. Megjegyzés: A Fail-Safe beállítás a karok helyzetétől függ, amit bindelésnél adunk meg. Hogyan működik a SmartSafe? A Smartsafe idális elektromos, vagy akár nagyméretű benzines modellekhez is.a továbbiakban a. smartsafe működési elvét ismertetjük Csak a vevő kap áramot. Ha csak a vevő van üzem alatt(az adó nem sugároz jelet) a gáz csatorna nem életképes, így elkerüljük a szabályzó meghíbásodását.robbanómotoros modelleknél a gázszervó nem kap áramot, így az éppen aktuális helyzetben marad. Kapcsolódás után Amikor először a rádióadót kapcsoljuk be és csak utána a vevőt, a csatornák normál helyzetbe kerülnek Miután a rendszer kapcsolódik -de közben elveszíti a jelet- a Smartsafe leveszi a gázt(amit előzőleg a bindelés során beállítottunk).az összes többi csatorna megtartja a jelenlegi helyzetét.miután a vevő visszakapja a jelet, a rendszer újjáéled kevesebb mint 4ms alatt. 20 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

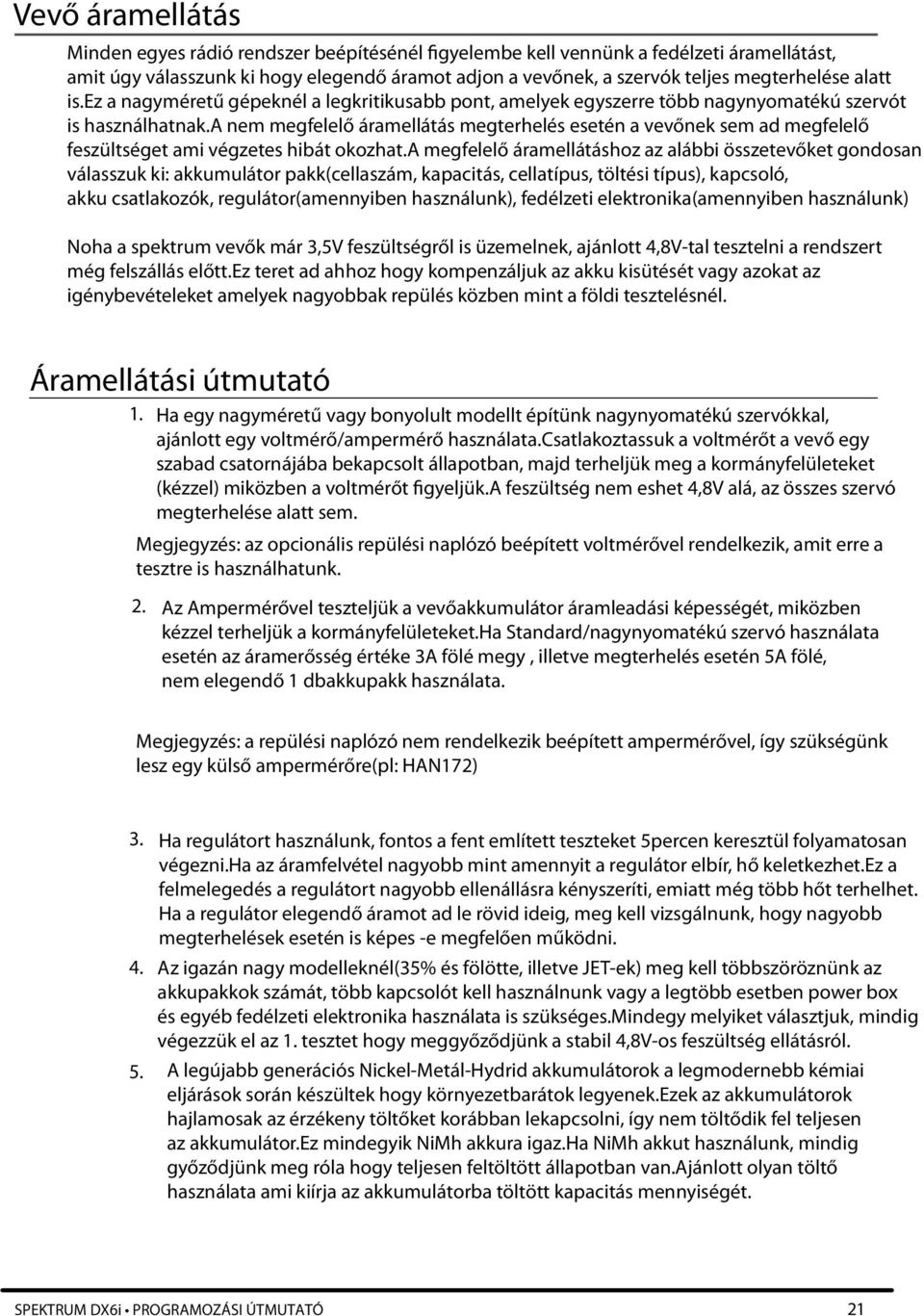

19 Vevő áramellátás Minden egyes rádió rendszer beépítésénél figyelembe kell vennünk a fedélzeti áramellátást, amit úgy válasszunk ki hogy elegendő áramot adjon a vevőnek, a szervók teljes megterhelése alatt is.ez a nagyméretű gépeknél a legkritikusabb pont, amelyek egyszerre több nagynyomatékú szervót is használhatnak.a nem megfelelő áramellátás megterhelés esetén a vevőnek sem ad megfelelő feszültséget ami végzetes hibát okozhat.a megfelelő áramellátáshoz az alábbi összetevőket gondosan válasszuk ki: akkumulátor pakk(cellaszám, kapacitás, cellatípus, töltési típus), kapcsoló, akku csatlakozók, regulátor(amennyiben használunk), fedélzeti elektronika(amennyiben használunk) Noha a spektrum vevők már 3,5V feszültségről is üzemelnek, ajánlott 4,8V-tal tesztelni a rendszert még felszállás előtt.ez teret ad ahhoz hogy kompenzáljuk az akku kisütését vagy azokat az igénybevételeket amelyek nagyobbak repülés közben mint a földi tesztelésnél. Áramellátási útmutató 1. Ha egy nagyméretű vagy bonyolult modellt építünk nagynyomatékú szervókkal, ajánlott egy voltmérő/ampermérő használata.csatlakoztassuk a voltmérőt a vevő egy szabad csatornájába bekapcsolt állapotban, majd terheljük meg a kormányfelületeket (kézzel) miközben a voltmérőt figyeljük.a feszültség nem eshet 4,8V alá, az összes szervó megterhelése alatt sem. Megjegyzés: az opcionális repülési naplózó beépített voltmérővel rendelkezik, amit erre a tesztre is használhatunk. 2. Az Ampermérővel teszteljük a vevőakkumulátor áramleadási képességét, miközben kézzel terheljük a kormányfelületeket.ha Standard/nagynyomatékú szervó használata esetén az áramerősség értéke 3A fölé megy, illetve megterhelés esetén 5A fölé, nem elegendő 1 dbakkupakk használata. Megjegyzés: a repülési naplózó nem rendelkezik beépített ampermérővel, így szükségünk lesz egy külső ampermérőre(pl: HAN172) Ha regulátort használunk, fontos a fent említett teszteket 5percen keresztül folyamatosan végezni.ha az áramfelvétel nagyobb mint amennyit a regulátor elbír, hő keletkezhet.ez a felmelegedés a regulátort nagyobb ellenállásra kényszeríti, emiatt még több hőt terhelhet. Ha a regulátor elegendő áramot ad le rövid ideig, meg kell vizsgálnunk, hogy nagyobb megterhelések esetén is képes -e megfelően működni. Az igazán nagy modelleknél(35% és fölötte, illetve JET-ek) meg kell többszöröznünk az akkupakkok számát, több kapcsolót kell használnunk vagy a legtöbb esetben power box és egyéb fedélzeti elektronika használata is szükséges.mindegy melyiket választjuk, mindig végezzük el az 1. tesztet hogy meggyőződjünk a stabil 4,8V-os feszültség ellátásról. A legújabb generációs Nickel-Metál-Hydrid akkumulátorok a legmodernebb kémiai eljárások során készültek hogy környezetbarátok legyenek.ezek az akkumulátorok hajlamosak az érzékeny töltőket korábban lekapcsolni, így nem töltődik fel teljesen az akkumulátor.ez mindegyik NiMh akkura igaz.ha NiMh akkut használunk, mindig győződjünk meg róla hogy teljesen feltöltött állapotban van.ajánlott olyan töltő használata ami kiírja az akkumulátorba töltött kapacitás mennyiségét. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 21

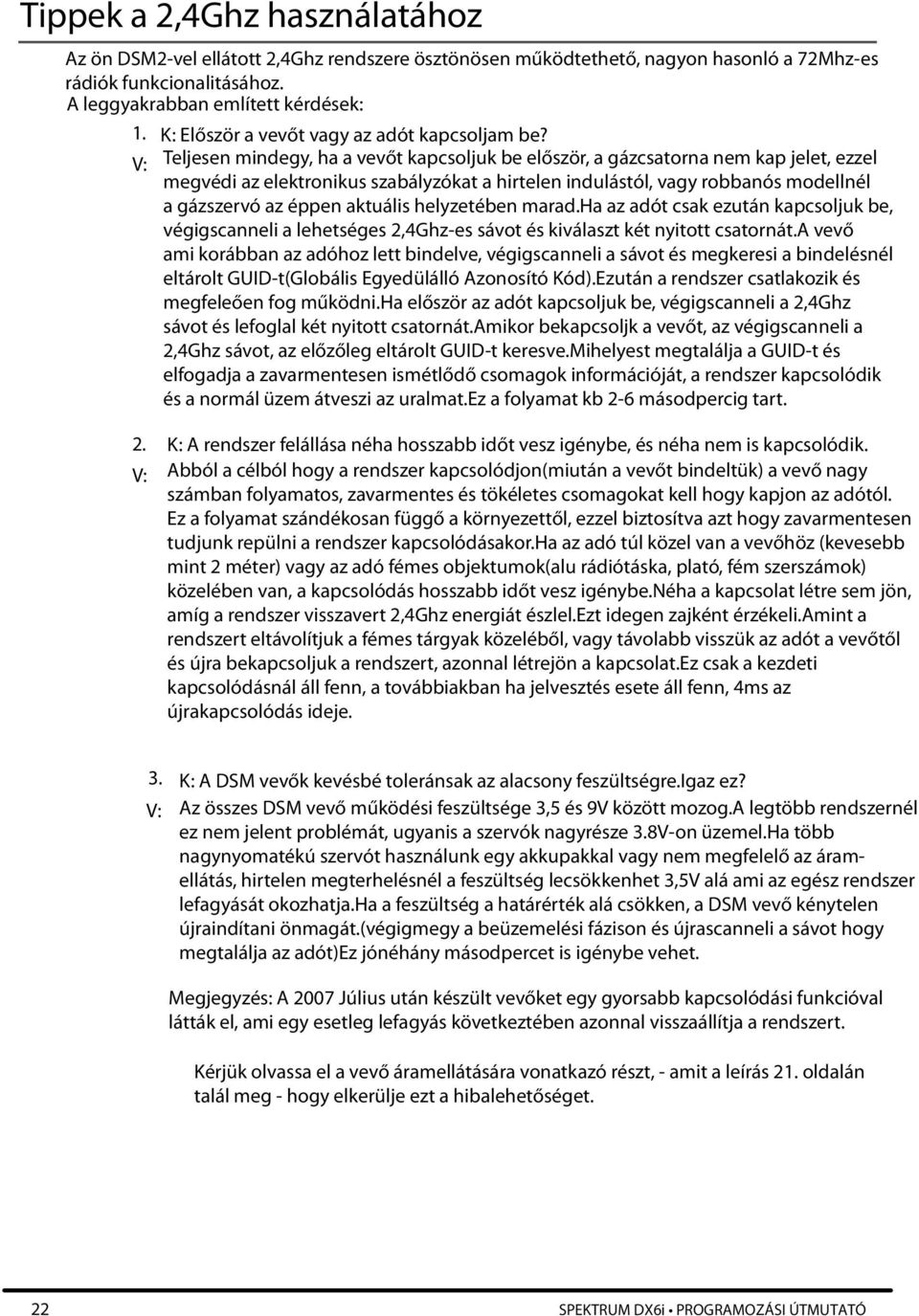

20 Tippek a 2,4Ghz használatához Az ön DSM2-vel ellátott 2,4Ghz rendszere ösztönösen működtethető, nagyon hasonló a 72Mhz-es rádiók funkcionalitásához. A leggyakrabban említett kérdések: 1. K: Először a vevőt vagy az adót kapcsoljam be? V: Teljesen mindegy, ha a vevőt kapcsoljuk be először, a gázcsatorna nem kap jelet, ezzel megvédi az elektronikus szabályzókat a hirtelen indulástól, vagy robbanós modellnél a gázszervó az éppen aktuális helyzetében marad.ha az adót csak ezután kapcsoljuk be, végigscanneli a lehetséges 2,4Ghz-es sávot és kiválaszt két nyitott csatornát.a vevő ami korábban az adóhoz lett bindelve, végigscanneli a sávot és megkeresi a bindelésnél eltárolt GUID-t(Globális Egyedülálló Azonosító Kód).Ezután a rendszer csatlakozik és megfeleően fog működni.ha először az adót kapcsoljuk be, végigscanneli a 2,4Ghz sávot és lefoglal két nyitott csatornát.amikor bekapcsoljk a vevőt, az végigscanneli a 2,4Ghz sávot, az előzőleg eltárolt GUID-t keresve.mihelyest megtalálja a GUID-t és elfogadja a zavarmentesen ismétlődő csomagok információját, a rendszer kapcsolódik és a normál üzem átveszi az uralmat.ez a folyamat kb 2-6 másodpercig tart. 2. V: K: A rendszer felállása néha hosszabb időt vesz igénybe, és néha nem is kapcsolódik. Abból a célból hogy a rendszer kapcsolódjon(miután a vevőt bindeltük) a vevő nagy számban folyamatos, zavarmentes és tökéletes csomagokat kell hogy kapjon az adótól. Ez a folyamat szándékosan függő a környezettől, ezzel biztosítva azt hogy zavarmentesen tudjunk repülni a rendszer kapcsolódásakor.ha az adó túl közel van a vevőhöz (kevesebb mint 2 méter) vagy az adó fémes objektumok(alu rádiótáska, plató, fém szerszámok) közelében van, a kapcsolódás hosszabb időt vesz igénybe.néha a kapcsolat létre sem jön, amíg a rendszer visszavert 2,4Ghz energiát észlel.ezt idegen zajként érzékeli.amint a rendszert eltávolítjuk a fémes tárgyak közeléből, vagy távolabb visszük az adót a vevőtől és újra bekapcsoljuk a rendszert, azonnal létrejön a kapcsolat.ez csak a kezdeti kapcsolódásnál áll fenn, a továbbiakban ha jelvesztés esete áll fenn, 4ms az újrakapcsolódás ideje. 3. V: K: A DSM vevők kevésbé toleránsak az alacsony feszültségre.igaz ez? Az összes DSM vevő működési feszültsége 3,5 és 9V között mozog.a legtöbb rendszernél ez nem jelent problémát, ugyanis a szervók nagyrésze 3.8V-on üzemel.ha több nagynyomatékú szervót használunk egy akkupakkal vagy nem megfelelő az áramellátás, hirtelen megterhelésnél a feszültség lecsökkenhet 3,5V alá ami az egész rendszer lefagyását okozhatja.ha a feszültség a határérték alá csökken, a DSM vevő kénytelen újraindítani önmagát.(végigmegy a beüzemelési fázison és újrascanneli a sávot hogy megtalálja az adót)ez jónéhány másodpercet is igénybe vehet. Megjegyzés: A 2007 Július után készült vevőket egy gyorsabb kapcsolódási funkcióval látták el, ami egy esetleg lefagyás következtében azonnal visszaállítja a rendszert. Kérjük olvassa el a vevő áramellátására vonatkazó részt, - amit a leírás 21. oldalán talál meg - hogy elkerülje ezt a hibalehetőséget. 22 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

21 4. K: A vevő néha elfelejti a bindelést és nem kapcsolódik.mi történik ha ez repülés közben fordul elő? V: A vevő sosem felejti el a bindelést, kivéve ha erre van utasítva.fontos megérteni azt hogy bindelés közben a vevő nem csak az adó GUID kódját tanulja meg, hanem az adó is megtanulja és eltárolja a hozzábindelt vevő típusát.ha a tréner kapcsolót bármikor meghúzzuk és az adó be van kapcsolva, elkezdi keresni a vevő bindelési protokoll jelét.ha nincs jel, a rádió elveszíti a helyes információkat a vevőről és elfelejti a bindelt állapotot.sokan használnak adópultot, emiatt véletlenül benyomódhat a bind gomb és a rendszert csak ezután kapcsolják be, elveszítve ezzel a szükséges információkat a kapcsolat létrejöttéhez.mások nem egészen értik meg hatótáv ellenőrzésének módát és az adó bekapcsolása előtt húzzák meg a tréner gombot, ezzel a rendszer elfelejti a bindelt állapotot.ha a rendszer képtelen kapcsolódni, az alábbi hibák merülhettek fel: Rossz modellt választottunk ki a modellmemóriából(modelmatch) Az adó túl közel van vezetőképes tárgyakhoz és a visszavert 2,4Ghz energia megvédi a rendszert a kapcsolódástól. A tréner kapcsolót meghúztuk, és a rádió tudatosan vagy véletlenül ezelőtt be lett kapcsolva, ez azt eredményezi hogy az adó továbbá nem ismeri fel a vevőt. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 23

22 Modellrepülő gyorsbeállítások Az alábbiakban egy alap 4 csatornás repülő beállításait láthatjuk.a további programozási funkciókhoz kérjük olvassa el a modellbeállítások szekciót A modell típusának kiválasztása A repülős mód kiválasztása Nyomja meg és tartsa lenyomva a görgőt, közben kapcsolja be a rádiót.amikor a SETUP LIST felirat megjelenik, engedje el a görgőt. a MODEL TYPE(modell típusa) felirat a kijelző alsó részén jelenik meg. SETUP LIST MODEL TYPE Forgassa a görgőt a MODEL TYPE felirathoz. SETUP LIST MODEL TYPE 1 Nyomja meg a görgőt hogy belépjen a modelltípus kiválasztásához.miután az ACRO feliratot kijelölte, továbbléphet a szervók beállításához. MODEL TYPE ACRO HELI 24 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

23 Szervó forgásirány beállítása Belépés a forgásirány beállítás menübe Nyomja meg és tartsa lenyomva a görgőt, közben kapcsolja be a rádiót.amikor a SETUP LIST felirat megjelenik, engedje el a görgőt. A rádió üzemelése közben is beléphet a SETUP LIST menübe.nyomja meg a görgőt majd görgessen le a SETUP LIST menühöz és nyomja meg mégegyszer a görgőt. A MODEL TYPE felirat a kijelző alsó részén jelenik meg. SETUP LIST MODEL TYPE Tekerje a görgőt jobbra, egészen a REVERSE felirat kiemeléséig. SETUP LIST MONITOR REVERSE THRO CUT 4 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 25

24 Nyomja le a görgőt a REVERSE menübe jutáshoz. THRO-N ELEV-N GEAR-N REVERSE AILE-N RUDD-N FLAP-N Forgassa a görgőt a kívánt csatorna kiválasztásához, majd a kiválasztáshoz nyomja meg a görgőt. A csatorna kiválasztása után, forgassa a görgőt az N-normás vagy R-fordított állapotba. Ha a forgásirány beállítása sikeresen megtörtént, nyomja meg a görgőt hogy törölje a csatorna kiválasztását. A REVERSE menüből való kilépéshez forgassa a görgőt a LIST felirat kiemeléséig majd nyomja meg a görgőt. 26 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

25 A kitérés beállítása A kitérés menüpont kiválasztása A rádió üzemelése közben, a kijelző alaphelyzetében nyomja meg és engedje el a görgőt hogy belépjen az ADJUST LIST menübe. ADJUST LIST MODEL SELECT Forgassa jobbra a görgőt a TRAVEL ADJ szöveg kiemeléséhez. ADJUST LIST D/R&EXPO TRAVEL ADJ SUB TRIM 3 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 27

26 Nyomja meg a görgőt a TRAVEL ADJ menübe lépéshez TRAVEL ADJ THRO+100% ELEV+100% GEAR+100% AILE+100% RUDD+100% FLAP+100% Forgassa a görgőt a kívánt csatorna kijelöléséhez Mozgassa a kijelölt csatornához tartozó kart vagy kapcsolót a kívánt irányba és jegyezze meg a nyíl irányát, majd nyomja meg a görgőt a csatorna és az irány kiválasztásához. A kiválasztott irány kitérésének beállításához forgassa el a görgőt. Ha a kívánt értéket beállítottuk, nyomjuk meg a görgőt a csatornából való kilépéshez Ismételjük meg az összes többi csatornán Ezzel elvégeztük az alap repülő beállításokat, a további funkciók beállításához mint pl a Dual rate, Expo, a Mixek stb, keresse meg az ide vonatkozó részeket a tartalomjegyzékben. Megjegyzés: Ha a repülőgép csűrői két szervóval mozgathatóak, lapozzon a 43. oldalon található Szárnyak mixelése szekcióhoz és keresse meg a dupla csűrőre vonatkozó beállításokat. 28 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

27 Repülőgép Programozása A kezelőszervek elhelyezkedése - MODE 2 Antenna Fogantyú Futómű/repülési mód Trainer/Bind Féklap/Gyro Motor leállító Mix/Gáz tartás Oldalkormány Dual Rate Magassági Dual Rate Csűrő Dual Rate Gáz/oldalkormány Kar Csűrő/Magassági Kar Oldalkormány Trimm Magassági Trimm Csűrő Trimm Gáz Trimm Görgő KI/BE Kapcsoló Gázkar ALT funkció beállítása Az ALT funkció segítségével csak akkor tudjuk trimmelni a gázkart amikor az félgáz alatt van. Ez a funkció segít pontosan beállítani az alapjáratot anélkül, hogy a közép és magas értékek is megváltoznának SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 29

28 Repülőgép programozása A kezelőszervek elhelyezkedése - Mode A gázkar ALT funkciójának beállítása Gyenge tápfeszültség visszajelző Tréner mód Beállítások listája A modell típusának kiválasztása A modell nevének beírása Szervóteszter A szervók forgásirányának beállítása Motor leállítás A szárnyak mixelése Szervók csatlakoztatása két csűrős szárny esetén D/R COMBI kapcsoló kiválasztása Időzítő Hatótáv ellenőrzés Hatótáv ellenőrzés egy modell esetén Hogyan ellenőrizzük a DX6i hatótávolságát A DX6i hatótávolságának ellenőrzése Az áramellátás beállítása A kijelző kontrasztjának beállítása Másolás/Visszaállítás Finombeállítások listája A modell kiválasztása A ModelMatch funkció Dual Rate és Exponenciális beállítások A Kitérés beállítása Szub-Trimm Féklap beállítás Programozható mixek A trimmek öröklése Csűrő differenciál beállítása SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 3

29 Gyenge tápfeszültség visszajelző Amint a tápfeszültség 4,3V alá esik, a rádó hangjelzést ad és elkezd villogni egy figyelmeztetés a kijelzőn Tréner Mód A DX6i tréner móddal is rendelkezik, elsődleges és alárendelt adóként is működik.a tréner kapcsoló a rádió bal hátsó részén található(mode1 változatoknál a jobb hátsó részén) Elsődleges/Master funkció A rádió használható elsődlegesként is, de az alárendelt adót ugyanúgy kell beprogramozni( irányok, kitérések, dual rate, mixek, szub trimmek, stb...) mint az elsődleges adót. Alárendelt funkció Ha a rádiót alárendeltként szeretnénk használni egy másik DX6i-vel, fontos hogy ellenőrizzük a programozás egyezését(irányok, kitérések stb...) Programozás a görgő használatával A görgő használata minden programozási funkciónál elengedhetetlen A görgő lenyomásával és felengedésével férünk hozzá a kiválasztott funkcióhoz A görgő forgatásával változtatunk meg értékeket, kiválasztásokat Hozzáférés a főképernyőhöz: : Bármikor bekapcsoljuk a rádiót, a főképernyő jelenik meg először: MDL6 MUSTANG 5.0V DN06:00 Visszatérés a főképernyőhöz : Az ADJUST LIST vagy SETUP LIST kijelzőkből a főképernyőre való visszatéréshez tartsuk lenyomva a görgőt 3 másodpercig. Visszatérés a listához vagy a beállításokhoz: : Bármelyik programozási funkcióból való kilépéshez tartsuk lenyomva a görgőt 3 másodpercig. Így visszajutunk a beállítások listájához. 30 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

30 Beállítások listája A beállítások listájában azokat a funkciókat találjuk, amelyeket csak a modell kezdeti beállításainál használunk.(pl: modell típusa, irányfordítás, modell neve) MODEL TYPE THRO CUT RANGE CHECK THR AIL ELE RUD CH5 AUX ACRO MODEL NAME THRO-N ELEV-N GEAR-N MODEL 6 MUSTANG HELI Modell típusa (33. oldal) REVERSE Modell neve (35.oldal) MONITOR [ ] [ ] [ ] Szervóteszter (37.oldal) AILE-N RUDD-N FLAP-N Forgásirány (39.oldal) POSITION - ACT Motor leállítás (41.oldal) D/R COMBI D/R SW: WINGTAILMIX DUALAILE INH V-TAIL INH ELEVON INH TIMER INH MDL6 MUSTANG DOWN TIMER-06:00 SWITCH---TRAINER Szárnyak mixelése (43.oldal) D/R Combi (46.oldal) Időzítő (48.oldal) CHECK POWER SETTING A-EU 328 CONTRAST 50% INH Hatótáv ellenőrzés (50.oldal) COPY/RESET MODEL 6 MUSTANG COPY TO 1 SURE? NO/ YES Áramellátás (52.oldal) Kontraszt (53.oldal) Másolás/visszaállítás (55.oldal) ADJUST LIST MODEL SELECT Finombeállítások (58.oldal) A beállítások listája tartalmazza azon funkciókat amelyeket egy normális konfigurálásnál használunk. A. fentebb felsorolt funkciók a repülős beállításoknál is megtalálhatóak. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 31

31 Belépés a beállítások listába A görgő nyomvatartása mellett kapcsolja be a rádiót.amint a SETUP LIST szöveg megjelenik, engedje fel a görgőt SETUP LIST MODEL TYPE A beállítási listát a főképernyőből is el tudjuk érni, ha megnyomjuk a görgőt és belépünk a finombeállítások listába(adjust LIST).Majd a görgő segítsével lapozhatunk a beállítások listához (SETUP LIST).Jelöljük ki, majd nyomjuk meg a görgőt és a Beállítások lista megjelenik. Kilépés a beállítások listából Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. A görgő forgatásával kijelölhetjük a MAIN szöveget a jobb felső sarokban hogy visszajussunk a főképernyőhöz. A rádió ki-be kapcsolásával is visszatérhetünk a főképernyőhöz. 32 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

32 A modell típusának kiválasztása A DX6i rádió kétféle programozási típussal rendelkezik: Repülő és helikopter.a DX6i 10 különböző modell beállításait képes megjegyezni és automatikusan eltárolni azokat a memóriába. A funkció elérési útja: A görgő nyomvatartása mellett kapcsolja be a rádiót.amint a SETUP LIST megjelenik a kijelzőn, engedje el a görgőt. A beállítási listát a főképernyőből is elérhetjük, ha megnyomjuk a görgőt és belépünk a finombeállítások listába(adjust LIST)A görgő segítségével lapozzunk a beállítási listához (SETUP LIST) A MODEL TYPE(modell típusa) szöveg a kijelző alsó részén jelenik meg: SETUP LIST MODEL TYPE Forgassa a görgőt a MODEL TYPE szöveg kiemeléséhez majd nyomja meg azt, hogy hozzáférjen a funkcióhoz. SETUP LIST MODEL TYPE 1 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 33

33 A modelltípus kiválasztása Forgassa el a görgőt a kiválasztott típus kiemeléséhez.acro(repülő) vagy HELI(Helikopter), majd nyomja meg a görgőt a memóriába mentéshez.fontos: amikor megváltoztatjuk a modell típusát, az előző modell beállítsai elvesznek és az új modell a gyári beállításokat fogja használni. MODEL TYPE ACRO HELI Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a jobb felső sarokban található LIST szöveg kijelöléséhez.nyomja meg a görgőt és a rendszer visszalép a beállítások listához. 34 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

34 A modell neve Ez a funkció azt a célt szolgálja, hogy könnyen azonosíthassuk a modelleket.a főképernyőn az éppen aktuális modell neve mindig látható.nyolc karaktert adhatunk meg, ami számokat és betűket is tartalmazhat. Belépés a modell név funkcióba A görgő nyomvatartása mellet kapcsolja be a rádiót.amint a SETUP LIST megjelenik, engedje el a görgőt. A beállítási listát a főképernyőből is el tujuk érni, ha megnyomjuk a görgőt és belépünk a finombeállítások listába(adjust LIST).Majd a görgő segítségével lapozzunk a beállítások listához. Jelöljük ki, majd nyomjuk meg a görgőt. A MODEL TYPE felirat megjelenik a kijelző alsó részén. SETUP LIST MODEL TYPE 1 Forgassa el a görgőt a.model NAME szöveg kiemeléséhez, majd nyomja meg a görgőt a funkció hozzáféréséhez. SETUP LIST MODEL TYPE MODEL NAME 2 MONITOR SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 35

35 A modell nevének beprogramozása Forgassa a görgőt a MODEL # alatti sorhoz ahogyan az ábrán, majd nyomja meg a görgőt. MODEL NAME MODEL 6 MUSTANG Forgassa a görgőt a kíválasztott karakter megváltoztatásához, majd nyomja meg a görgőt hogy hozzárendelje a számokat/betűket. A görgő forgatásával tudja változtatni a megjelenő számokat/betűket, majd miután a kívánt karaktert kiválaszotta nyomja le a görgőt. Ismételje meg ezt a procedúrát a kívánt modellnév beírásához majd az OK! felirat kijelölésével fejezze be a műveletet. Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercen keresztül és rendszer visszalép a főmenübe Visszatérés a beállítások listához A görgő forgatásával jelölje ki a LIST feliratot a kijelző jobb felső sarkában majd a görgő megnyomásával a rendszer visszalép a Beállítások listához(setup LIST). 36 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

36 Szervóteszter A szervóteszter egy igen hasznos segédeszköz a rádió programozásához.kijelzi a szervók mozgását, irányát amikor a karokat mozgatjuk vagy a kapcsolókat használjuk. Belépés a szervóteszter menübe A görgő nyomvatartása mellett kapcsolja be a rádiót.amint SETUP LIST felirat megjelenik, engedje fel a görgőt. A SETUP LIST(Beállítások lista) a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be.Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot SETUP LIST MODEL TYPE Forgassa jobbra a görgőt a MONITOR felirat kijelöléséhez SETUP LIST MODEL NAME MONITOR 3 REVERSE SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 37

37 Nyomja meg a görgőt a MONITOR menübe lépéshez THR AIL ELE RUD CH5 AUX MONITOR [ ] [ ] [ ] Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirat kijelöléséhez, majd a görgő lenyomásával a rendszer visszalép a beállítások listához. 38 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

38 Forgásirány beállítása A forgásirány átállításával a szervó mozgási irányát fordítjuk meg.a forgásirányt mind a hat csatornán lehetőségünk van beállítani. Belépés a menübe A görgő nyomvatartása mellett kapcsoljuk be a rádiót.amint a SETUP LIST(Beállítási lista) megjelenik, engedjük fel a görgőt. A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be.Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot. SETUP LIST MODEL TYPE Forgassa a görgőt a REVERSE címszó kijelöléséhez, majd nyomja meg a görgőt a belépéshez. SETUP LIST MONITOR REVERSE THRO CUT 4 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 39

39 Helikopter programozása A kezelőszervek elhelyezkedése Általános információ A gázkar ALT funkciójának beállítása Gyenge tápfeszültség visszajelző Figyelmeztetés Throttle Hold/Stunt Módban Tréner mód Programozás a görgő segítségével Beállítások listája A modell típusának kiválasztása A modell nevének beírása Szervóteszter A szervók forgásirányának beállítása Az imbolygótárcsa beállítása Motor leállítás D/R COMBI kapcsoló kiválasztása Időzítő Beállítási lista képernyő Hatótáv ellenőrzés Hatótáv ellenőrzés egy modellnél Hogyan ellenőrizzük a DX6i hatótávolságát? A DX6i hatótávolságának ellenőrzése Az áramellátás beállítása A kijelző kontrasztjának beállítása Másolás/Visszaállítás Másolás/Visszaállítás képernyő Beállítási lista képernyő Másolás/Visszaállítás képernyő Finombeálítások listája A modell kiválasztása A ModelMatch funkció Dual Rate és Exponenciális beállítások A kitérés beállítása Szub-Trimm Gyroszkóp beállítások Gázgörbe beállítások A gáztrimm beállítása Kollektív görbe beállítások Imbolygótárcsa mixelés Programozható mixek Trimmek öröklése Revolúciós Mix (NEM headlockos gyro esetén használható!) Beállítások. listája SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

40 Egy csatorna megfordítása Forgassa a görgőt a kívánt csatorna kiemeléséhez majd nyomja meg a görgőt a csatorna kiválasztásához REVERSE THRO-N ELEV-N GEAR-N AILE-N RUDD-N FLAP-N A kiválaszott csatorna kijelölése után válassza ki a görgő forgatásával a normál(n) vagy fordított(r) állapotot. THRO: Gáz AILE: Csűrő ELEV: Magassági RUDD: Oldalkormány GEAR: Behúzható futómű FLAP: Féklap Ha kiválasztottuk a megfelelő irányt, nyomjuk meg a görgőt hogy kilépjünk a kiválasztott csatornából. Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a Beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirat kijelöléséhez, majd a görgő megnyomásával a rendszer visszalép a beállítások listához(setup LIST) 40 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

41 Motor Leállítás A DX6i rendelkezik egy ún. motorleállító funkcióval.amikor megnyomjuk a motorleállító gombot, a gáz a legalsó helyzetbe kerül, így biztonságosan és kényelmesesen leállítható a motor A motorleállító funkció aktiválása A rádió bekapcsolása közben tartsa lenyomva a görgőt, amint a SETUP LIST felirat megjelenik a kijelzőn,. engedje fel a görgőt SETUP LIST MODEL TYPE A beállítások lista(setup LIST) a főképernyőből is elérhető.nyomjuk meg a görgőt és belépünk az ADJUST LIST menüpontba.innen görgessünk tovább a SETUP LIST-hez és nyomjuk meg a görgőt. SETUP LIST REVERSE THRO CUT WINGTAILMIX 5 Forgassa a görgőt a THRO-CUT menüponting, majd nyomja le a görgőt a belépéshez. THRO CUT POSITION - INH SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 41

42 A motorleállítás programozása Forgassa a görgőt az INH felirathoz, majd nyomja le a görgőt a kijelöléshez.most a görgő forgatásával az ACT(Aktivált) és INH(Deaktivált) állapotok közül tud választani. THRO CUT POSITION - ACT Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz.. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb sarában található LIST felirathoz, majd a görgő lenyomásával a rendszer visszalép a Beállítások listához. 42 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

43 A szárnyak mixelése A DX6i három szárnytípus kiválásztását teszi lehetővé: Normál, két csűrőszervós és Elevon (másnéven Delta mix).a V faroktípus funkció is ebből a menüpontból érhető el. Normál Ha a DUALAILE és ELEVON funkciók INH módban vannak, a normál szárnybeállítás aktív.ezt a beállítást. az 1 csűrőszervós gépekhez alkalmazzák.alaphelyzetben ez a beállítás aktív Ha a V-tail funkció INH módban van, a normál farokbeállítás aktív(külön magassági és oldalkormány). Két csűrőszervós szárnytípus A csűrőkhöz 2 különálló szervóra van szükségünk, amit akár féklapként is használhatunk.ez a funkció segít precízen beállítani mindkét csűrő kitérését. a pontosabb sub-trimmelést és a differenciálást. V-állású faroktípus A V-állású faroktípus kiválasztásával a magasságit és oldalkormányt kombinálhatjuk, ami egy V-farkú modell irányításához elengedhetetlen.ez a funkció segít precízen beállítani a kitéréseket, a pontosabb sub-trimmelést és a dual rate érétkeket a V vezérsíkú gépeknél. Elevon funkció Az elevon funkció segítségével a csűrőket magasságiként használhatjuk. Belépés a szárnyak mixelése menüpontba Tartsa lenyomva a görgőt a rádió bekapcsolása közben.amint a SETUP LIST megjelenik akijelzőn, engedje. fel a görgőt. A Beállítások lista(setup LIST) a főképernyőből is elérhető.nyomjuk meg a görgőt és belépünk az ADJUST LIST menüpontba.inenn görgessünk tovább a SETUP LIST-hez és nyomjuk meg a görgőt. SETUP LIST MODEL TYPE SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 43

44 Forgassa a görgőt a WINGTAILMIX kijelöléséhez, majd nyomja meg a görgőt a belépéshez.. SETUP LIST THRO CUT WINGTAILMIX 6 D/R COMBI A szárnytípus kiválasztása Forgassa a görgőt a kívánt szárnytípus kiemeléséhez, majd nyomja meg a görgőt a a funkció beállításához.forgassa a görgőt hogy aktiválja(act) vagy inaktiválja(inh) a kívánt típust. WINGTAILMIX DUALAILE INH V-TAIL INH ELEVON INH Megjegyzés: Ha a Flaperon(fékszárny) vagy a Delta szárny funkció aktív, a kitérést különálló szervókra tudjuk beállítani, míg a csűrő kitérését a dual rate funkcióval.a csűrőt differálni is tudjuk.minden szervóhoz alkalmazható fordító kapcsoló.a szervó alaphelyzetét a Sub Trim funkcióval tudjuk beállítani 44 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

45 Szervók csatlakoztatása két csűrős szárny esetén AILE szervó csatlakozó (jobb csűrő) AUX1 szervó csatlakozó (bal csűrő) Két csűrőszervós szárnytípus: AUX1 Szervó csat. (Bal csűrő) AILE Szervó csat. (Jobb csűrő) RUDD szervó csatlakozó (Jobb V-farok) ELEV szervó csatlakozó (bal V-farok) V-állású faroktípus ELEV Szervó csat. (Bal V-farok) RUDD Szervó csat. (Jobb V-farok) ELEV szervó csatlakozó (jobb csűrő) AILE szervó csatlakozó (bal csűrő) Elevon Szárnytípus: AILE Szervó csat. (Bal csűrő) ELEV Szervó csat. (Jobb csűrő) Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő lenyomásásval a rendszer visszalép a beállítások listához. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 45

46 D/R COMBI kapcsoló kiválasztása A Dual Rate Combi funkció segítségével egy kapcsolóra tudjuk beállítani a csűrő, magassági, és az oldalkormány Dual Rate és Expo értékeinek változtatását. Belépés a Dual Rate Combi funkcióba Forgassa a görgőt a D/R COMBI szöveg kiemeléséhez, majd nyomja meg a görgőt a a belépéshez. SETUP LIST MODEL TYPE SETUP LIST WINGTAILMIX D/R&COMBI TIMER 7 46 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

47 Forgassa a görgőt az INH szöveg kiemeléséhez, majd nyomja meg a görgőt.most forgassa el a görgőt a csűrő(aile), magassági(elev), oldalkormány(rudd) vagy futómű(gear) kiválasztásához. D/R COMBI D/R SW: INH Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő lenyomásával a rendszer visszalép a beállítások listához. Megjegyzés: Ha az INH állapot aktív, a csűrő, magassági és oldalkormány Dual Rate, valamint EXPO értékei a gyárilag hozzárendelt kapcsolókkal változtathatók. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 47

48 Időzítő A DX6i beépített időzítővel rendelkezik, az alábbi funkciókkal:: Visszaszámláló Egy előre beállított időt, 10 másodperces intervallumokban, 59perc 50mp-ig kell. megadni, majd amint ez az idő letelik, a csipogó 5 másodpercenként 5-ször csipogni fog. Számláló Egyszerű számláló, ami kijelzi az eltelt időt, 59perc 59 mp-ig.a kezdési idő beprogrmaozható. A legtöbb esetben a 00:00 beállítás ajánlott. Ha valamelyik funkciót kiválasztjuk, az időzítő megjelenik a főképernyőn.a következő gombokat használhatjuk az időzítő funkcióhoz: Trainer Időzítő gomb - stop-start és a számláló visszaállítására. Throttle Cut gomb - start-stop és a számláló visszaállítására Megjegyzés: Az időzítő visszaállításához a hozzárendelt (throttle cut vagy trainer) kapcsolót tartsuk nyomva 3 másodpercig. Az időzítő funkció kiválasztása A görgő nyomvatartása mellett kapcsoljuk be a rádiót.amint a SETUP LIST megjelenik, engedjük. fel a görgőt. A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be.Az. ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot SETUP LIST MODEL TYPE 48 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

49 SETUP LIST D/R COMBI TIMER RANGE CHECK 8 Forgassa a görgőt a TIMER szöveg kiemeléséhez, majd nyomja meg a görgőt a belépéshez. TIMER MDL6 MUSTANG DOWN TIMER-06:00 SWITCH---TRAINER Az időzítő funkció beprogramozása Forgassa a görgőt a kívánt időzítő funkció kijelöléséhez. FEL/LE - a számláló/visszaszámláló kiválasztása TIME - Idő, percben és másodpecben Switch(kapcsoló)- Trainer vagy Throttle Cut kapcsoló/gomb A kívánt funkció kiválasztásáshoz, nyomja meg a görgőt.. Forgassa a görgőt az értékek változtatásához. Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő lenyomásával a rendszer visszalép a beállítások listához. SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 49

50 Általános információk Egyéves garanciális periódus Korlátozott garancia Sérülés Biztonsági előírások Kérdések, segédlet, javítás Bevizsgálás és javítás Garanciális bevizsgálás és javítás Garancián kívüli javítások Feljegyzések: Feljegyzések: SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 5

51 Hatótáv ellenőrzés Ha a funkciót aktiváljuk, a trainer kapcsoló segítségével lecsökkenthetjük a kimeneti jel erősségét a hatótáv ellenőrzéséhez. Belépés a hatótáv ellenőrzés funkcióba. A görgő nyomvatartása mellett kapcsoljuk be a rádiót.amint a SETUP LIST(Beállítási lista) megjelenik, engedjük. fel a görgőt. A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be. Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot. SETUP LIST MODEL TYPE Forgassa a görgőt a RANGE CHECK felirathoz, majd nyomja meg a görgőt a belépéshez. SETUP LIST TIMER RANGE CHECK POWER SETTING 9 50 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

52 Hatótáv ellenőrzés egy modell esetén Rotate the roller to highlight RANGE and press the roller to access the range function. RANGE CHECK CHECK INH Hogyan ellenőrizzük a DX6i hatótávolságát A DX6i hatótáv ellenőrzése 1. Sétáljunk el a modelltől kb 30 méterre 2. Álljunk szembe a modellel, lépjünk be a RANGE TEST programba és tartsuk lenyomva a trainer kapcsolót hogy lecsökkentsük a kimeneti jel erősségét. 3. A modell teljes mértékben irányítható kell hogy legyen 30m-en belül, a trainer kapcsoló nyomvatartása mellett. 30 méter A trainer kapcsolót folyamatosan húzzuk SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 51

53 Az áramellátás beállítása Kétféle áramellátási beállításból választhatunk:a legtöbb Európai országban az A-EU328 beállítás használatos, míg az Egyesült Államokban és az EU-n kívüli országokban a B-US 247 beállítás alkalmazható. Belépés az áramellátás funkcióba A görgő nyomvatartása mellett kapcsoljuk be a rádiót.amint a SETUP LIST(Beállítási lista) megjelenik, engedjük fel a görgőt. A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be. Az ADJUST LIST menün átgörgetve jelöljük ki a POWER SETTING feliratot és a görgő megnyomásával lépjünk be a funkcióba. SETUP LIST RANGE CHECK POWER SETTING CONTRAST 10 POWER SETTING A-EU 328 Forgassa a görgőt az áramellátási beállításhoz és nyomja meg a görgőt.a görgő forgatásával kiválaszthatja a megfelelő beállítást(eu :A-EU 328, USA: B-US 247). Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő megnyomásásval a rendszer visszalép a beállítások listához. 52 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

54 A kijelző kontrasztjának beállítása A kontraszt funkcióval állíthatjuk be a kijelző élességét.. Belépés a kontraszt menübe A görgő nyomvatartása mellett kapcsoljuk be a rádiót.amint a SETUP LIST(Beállítási lista) megjelenik, engedjük fel a görgőt. A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be.Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot. SETUP LIST MODEL TYPE Forgassuk a görgőt a CONTRAST felirat kijelöléséhez, majd nyomjuk meg a görgőt a belépéshez. SETUP LIST POWER SETTING CONTRAST 11 COPY/RESET SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 53

55 CONTRAST: A kijelző kontrasztját 0-100%-ig tudjuk változtatni. CONTRAST 50% Forgassa a görgőt a kívánt értékhez, 0 és 100% között. Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő lenyomásával. a rendszer visszalép a Beállítások listához. 54 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ

56 Másolás/Visszaállítás Az éppen aktuális modell beállításait átmásolhatjuk egy szabad memóriába Ez a funkció akkor lehet hasznos ha egy másik modell hasonló paraméterekkel rendelkezik.. A visszaállíts funkcióval az aktuális modell beállításait törölhetjük és visszaállíthatjuk a gyári beállításokat. Belépés a másolás/visszaállítás funkcióba Tartsuk lenyomva a görgőt a rádió bekapcsolása közben.amint a SETUP LIST felirat megjelenik, engedjük el a görgőt. A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be. Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot. SETUP LIST MODEL TYPE Forgassa a görgőt a COPY/ReSET felirathoz, majd nyomja meg a görgőt a belépéshez.. SETUP LIST CONTRAST COPY/RESET 12 ADJUST LIST SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ 55

57 Belépés a másolás funkcióba Forgassa a görgőt a COPY felirathoz majd nyomja meg a görgőt.. Copy(Másolás) képernyő Forgassa a görgőt a COPY felirathoz és válassza ki a másolandó modellt a görgő megnyomásával és forgatásával. COPY/RESET MODEL 6 MUSTANG COPY RESET Ha kiválasztotta a kívánt modellt, nyomja meg a görgőt a YES(igen) kijelöléséhez, majd a SURE-t és végül forgassa a görgőt a kiválaszotott memóriába való másoláshoz. Megjegyzés: Vigyázzon, a másolt modell memóriáját felülírja az új modellé. és a modell. programozási információja is törlődik. Visszatérés a főképernyőhöz Tartsa lenyomva a görgőt 3 másodpercig és a rendszer visszalép a főképernyőhöz.. Visszatérés a beállítások listához Forgassa a görgőt a kijelző jobb felső sarkában található LIST felirathoz, majd a görgő lenyomásával a rendszer visszalép a beállítások listához. A Visszaállítás elvégzése A görgő nyomvatartása mellett kapcsolja be a rádiót.amint a SETUP LIST megjelnik a képernyőn, engedje el a görgőt. A SETUP LIST a főképernyőből is elérhető, ha megnyomjuk a görgőt és belépünk az ADJUST LIST-be. Az ADJUST LIST menün átgörgetve jelöljük ki a SETUP LIST feliratot. 56 SPEKTRUM DX6i PROGRAMOZÁSI ÚTMUTATÓ
