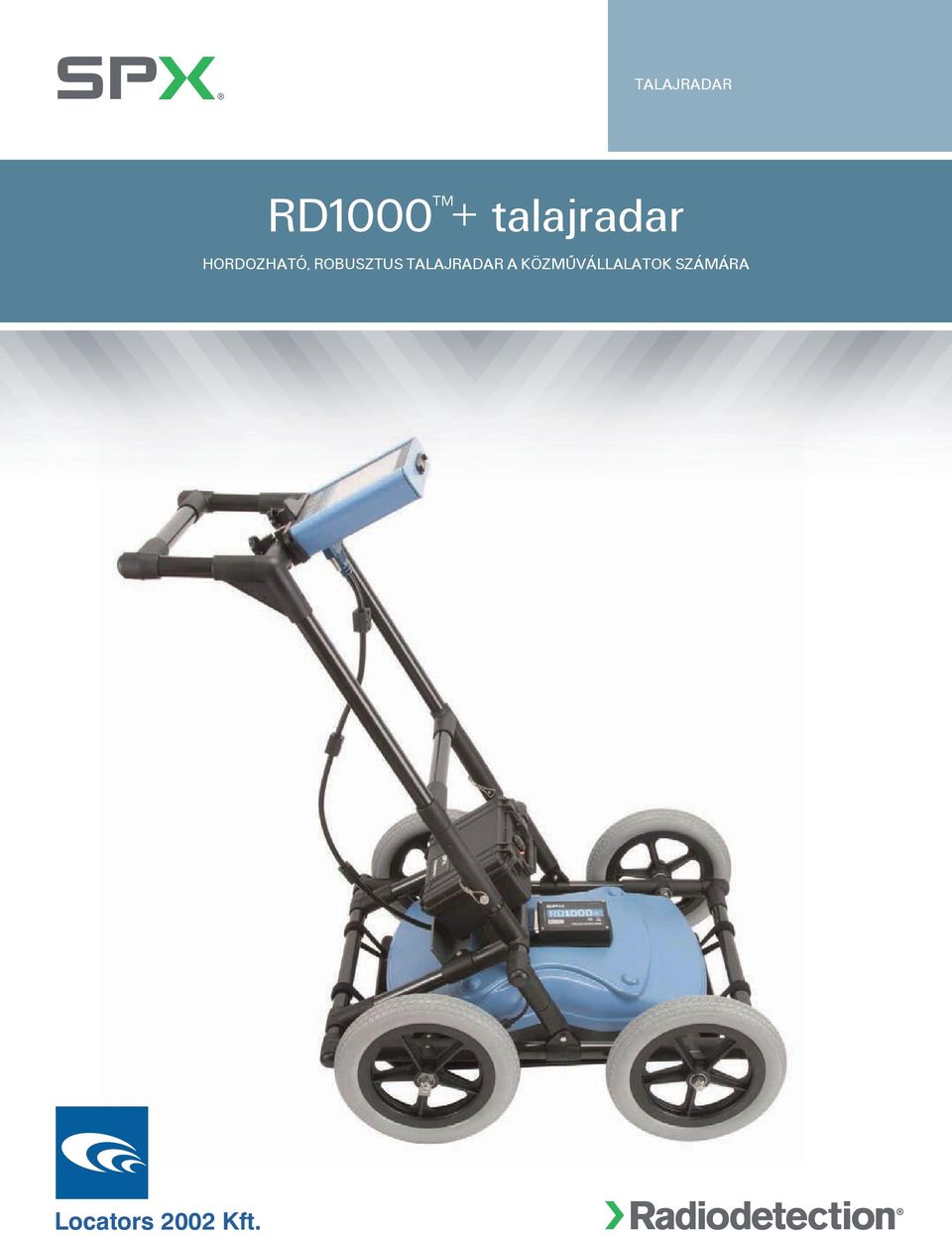

1 Talajradar RD talajradar Hordozható, robusztus talajradar a közmûvállalatok számára Locators 2002 Kft.

2 RD1000+ közmu talajradar Az RD1000+ talajradar a Radiodetection elektromágneses nyomvonalkeresôinek nagy teljesítményû kiegészítôje, melynek használatával a kezelô az elektromosan nem vezetô csöveket és csatornákat is érzékelheti. A készülékkel a közmûvek egymás közti helyzete egy lépésben meghatározható. A modern radarérzékelôvel és a nagy teljesítményû képfeldolgozással bíró RD méter mélységig képes a közmûveket és a földalatti üregeket érzékelni. Közmûvek helyének meghatározása és megjelölése HELYMEGHATÁROZÁS ÜZEMMÓD Az RD1000+ kocsijának hátra húzásával kapcsoljuk be a helymeghatározás üzemmódot. Ebben az üzemmódban lehet az érzékelt közmûvek helyzetét és mélységét meghatározni. A földalatti közmûveket üzemeltetô iparág részére készült RD1000+ gyorsan pontos adatokat szolgáltat a kezelônek, ezzel lerövidíti a felmérés idôtartamát. A közmû érzékelését követôen a kezelô egyszerûen Locate üzemmódba kapcsolja az RD1000+ talajradart és megállapítja a közmû helyzetét és mélységét. Az RD1000+ nagy kontrasztú LCD kijelzôje könnyíti a kezelô munkáját. A kontraszt- és az érzékenység-szabályozás, valamint a modern szûrôfunkciók megkönynyítik a kis átmérôjû közmûvek érzékelését, még összetett talajviszonyok esetén is. Intuitív és ergonomikus használat Az RD1000+ készüléket a terepen könnyen, kényelmesen mozgatható, nem fémes kocsira szereltük. A vízálló billentyûzet és az intuitív menürendszer segítségével a kezelô könnyen hozzáfér az RD1000+ modern, digitális szolgáltatásaihoz. INTUITÍV MûKÖDÉS Korszerû szolgáltatások, egyértelmû szabályozóelemek és menük. A felvett adatok kezelése Az RD1000+ egygombos képrögzítéssel segíti a felmérés dokumentálását. A helymeghatározási képeket normál Compact Flash kártyákon tárolja a készülék. A kártyák kiemelhetôk és az adatok számítógépbe továbbíthatók. Az RD1000+ ImageView nevû szoftvere arra való, hogy a kezelô megtekintse és a megfelelô adatállományba továbbítsa az RD1000+ által felvett képeket. A Compact Flash kártyainterfész az RD1000+ szoftverének frissítésére is használható, ahogyan a frissítések megjelennek. Hordozható és tartós A tartós, idôjárás-álló anyagokból készült, sokféle kerékkel, tartozékkal szállított RD1000+ szinte minden terepen használható. A moduláris felépítésnek köszönhetôen a rendszer gyorsan karbantartható és javítható. HORDOZHATÓ A szállítás idôtartamára összehajtogatható és a helyszínen 2 percen belül öszsze szerelhetô. Fuvarozáskor a külön rendelhetô hordtáskák védik a készüléket. Az RD1000+ két percen belül szét-, illetve összeszerelhetô. A csupán 22 kg súlyú eszköz szállítása különleges berendezést nem igényel. A fô részegységek kemény- vagy puha hordtáskába rakhatók. Légi szállításra alkalmas hordtáskát is tudunk az eszközzel szállítani. 2

A modern radarérzékelôvel és a nagy teljesítményû képfeldolgozással bíró RD1000+ 8 méter mélységig képes a közmûveket és a földalatti üregeket érzékelni.

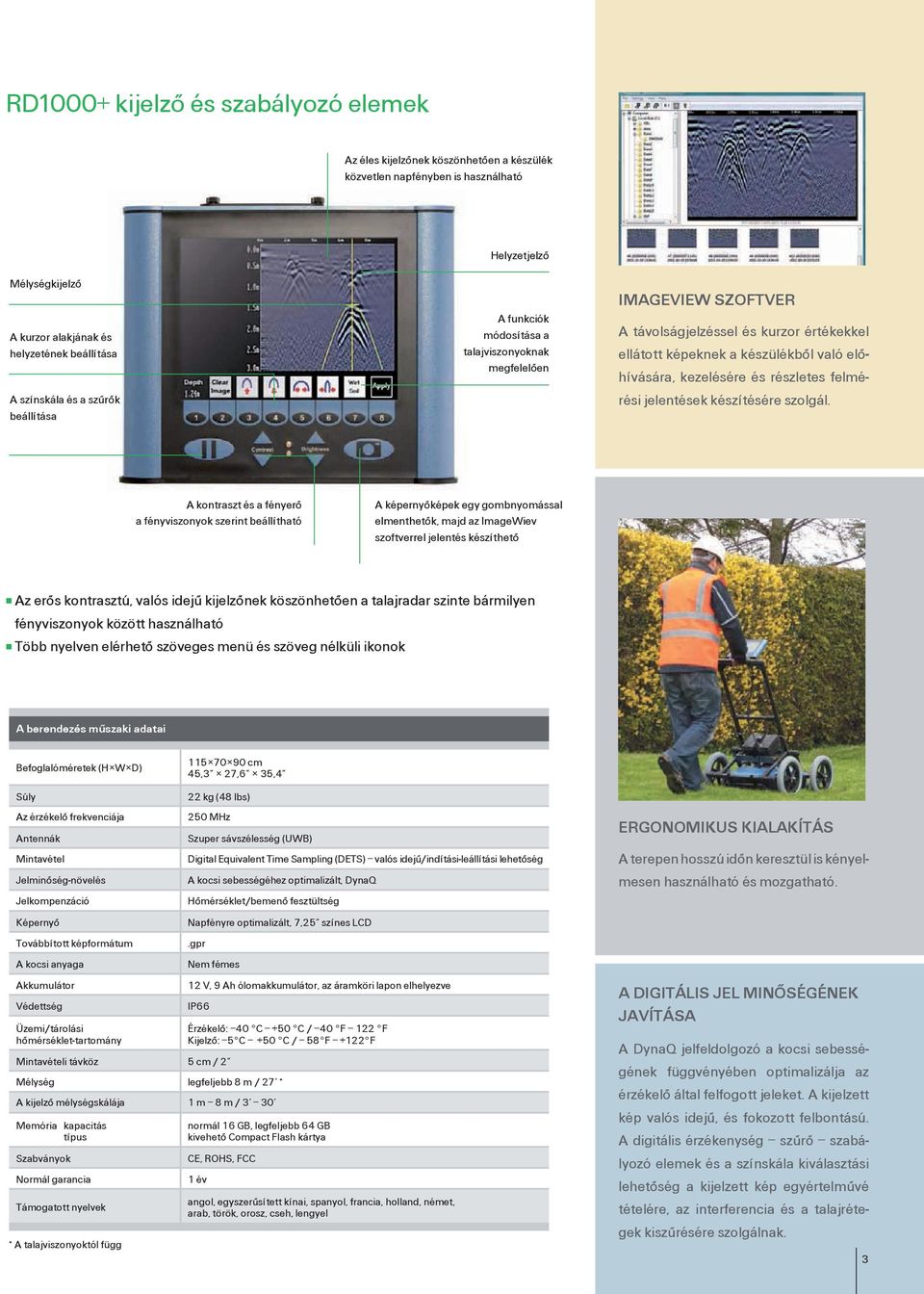

3 RD1000+ kijelzô és szabályozó elemek Az éles kijelzônek köszönhetôen a készülék közvetlen napfényben is használható Helyzetjelzô Mélységkijelzô A kurzor alakjának és helyzetének beállítása A színskála és a szûrôk beállítása A funkciók módosítása a talajviszonyoknak megfelelôen ImageView szoftver A távolságjelzéssel és kurzor értékekkel ellátott képeknek a készülékbôl való elôhívására, kezelésére és részletes felmérési jelentések készítésére szolgál. A kontraszt és a fényerô a fényviszonyok szerint beállítható A képernyôképek egy gombnyomással elmenthetôk, majd az ImageWiev szoftverrel jelentés készíthetô az erôs kontrasztú, valós idejû kijelzônek köszönhetôen a talajradar szinte bármilyen fényviszonyok között használható Több nyelven elérhetô szöveges menü és szöveg nélküli ikonok A berendezés mûszaki adatai Befoglalóméretek (H W D) cm 45,3 27,6 35,4 Súly Az érzékelô frekvenciája Antennák Mintavétel Jelminôség-növelés Jelkompenzáció Képernyô Továbbított képformátum A kocsi anyaga Akkumulátor Védettség Üzemi/tárolási hômérséklet-tartomány Memória kapacitás típus Támogatott nyelvek 22 kg (48 lbs) 250 MHz Szuper sávszélesség (UWB) Digital Equivalent Time Sampling (DETS) valós idejû/indítási-leállítási lehetôség A kocsi sebességéhez optimalizált, DynaQ Hômérséklet/bemenô fesztültség Napfényre optimalizált, 7,25 színes LCD.gpr Nem fémes 12 V, 9 Ah ólomakkumulátor, az áramköri lapon elhelyezve IP66 Mintavételi távköz 5 cm / 2 Mélység legfeljebb 8 m / 27 A kijelzô mélységskálája 1 m 8 m / 3 30 Szabványok Normál garancia A talajviszonyoktól függ Érzékelô: 40 C +50 C / 40 F 122 F Kijelzô: 5 C +50 C / 58 F +122 F normál 16 GB, legfeljebb 64 GB kivehetô Compact Flash kártya CE, ROHS, FCC 1 év angol, egyszerûsített kínai, spanyol, francia, holland, német, arab, török, orosz, cseh, lengyel Ergonomikus kialakítás A terepen hosszú idôn keresztül is kényelmesen használható és mozgatható. A digitális jel minôségének javítása A DynaQ jelfeldolgozó a kocsi sebességének függvényében optimalizálja az érzékelô által felfogott jeleket. A kijelzett kép valós idejû, és fokozott felbontású. A digitális érzékenység szûrô szabályozó elemek és a színskála kiválasztási lehetôség a kijelzett kép egyértelmûvé tételére, az interferencia és a talajrétegek kiszûrésére szolgálnak. 3

kezelésére és részletes felmérési jelentések készítésére szolgál.

4 RD1000+ tartozékcsalád Az RD1000+ tartozékainak kiterjedt köre kiszélesíti az alkalmazások tartományát, és kiegészítô védelmet nyújt a talajradar szállításakor. A termék moduláris kialakítása révén a készülék fô összetevôi különleges szerszám igénybevétele nélkül cserélhetôk. Kerék készlet Nagy kerekek a durva, egyenetlen terepen történô használathoz Rendelési szám: 10/RD1000LGWHEELS Egy készlet (4 db) normál kerék Rendelési szám: 10/RD1000WHEELSET RD1000+ GPR kocsi toló szerkezet, komplett Rendelési szám: 10/RD1000+HANDLE RD1000+ GPR kocsi alap, komplett Rendelési szám: 10/RD1000+CART RD1000+ csere akkumulátor Rendelési szám: 10/RD1000+BATTERY Fuvarozási kellékek Kemény hordtáska a kijelzôhöz Rendelési szám: 10/RD1000DISPLAYCASE A komplett RD1000+ készülék légi fuvarozásához használható hordtáska Rendelési szám: 10/RD1000FLIGHTCASE Szoftver Puha hordtáska a kijelzôhöz Rendelési szám: 10/RD1000+DISPBAG További felhasználói engedély az RD1000+ GPR Image View Szoftverhez Rendelési szám: 10/RD1000+SOFTWARE Akkumulátortöltô 100 V 240 V, bárhol használható Rendelési szám: 10/RD1KCHARGE Hálózati kábel az akkumulátortöltôhöz Rendelési számok: US/CAN típus: 04/MC-1020 Európai típus: 04/MC-3020 UK típus: 04/MC-5020 Ausztrália típus: 17/GP3071-C13-25-BK-10A-I Akkumulátor csatlakozó kábel Rendelési szám: 10/RD1KBATTCABLE Kijelzô-érzékelô csatlakozó kábel Rendelési szám: 10/RD1KDISPCABLE Cserealkatrészek RD1000+ GPR érzékelôegység Rendelési szám: 10/RD1000+SENSOR Érzékelô csúszótalp Rendelési szám: 10/RD1000SKIDPAD RD1000+ GPR kijelzô egység Rendelési szám: 10/RD1000+DISPLAY Kerékfordulat-mérô egység kábellel Rendelési szám: 10/RD1KODOMETER Heveder az akkumulátorhoz Rendelési szám: 10/RD1KBATTSTRAP Heveder az érzékelôtartóhoz Rendelési szám: 10/RD1KSTRAP Kocsi szerelôcsapok 2 Rendelési szám: 10/RD1KPIN Kijelzô állvány komplett Rendelési szám: 10/RD1KMOUNT 4

Kerék készlet Nagy kerekek a durva, egyenetlen terepen történô használathoz Rendelési szám: 10/RD1000LGWHEELS Egy készlet (4 db) normál kerék Rendelési szám: 10/RD1000WHEELSET RD1000+ GPR kocsi toló

5 RD1000+ fô jellemzôk Compact Flash memória kártya Nagyméretû, erôs fényerejû, napsütésben is használható, valós idejû kijelzô Intuitív, egyérintôs vezérlôelemek A modern szûrôrendszernek köszönhetôen sekélyen fektetett, kisméretû közmûvek is azonosíthatóak A nem fémes anyagokból készült kocsi szerszámok nélkül szétszerelhetô Ergonómikus, állítható kialakítás a kényelmes használat érdekében Terepi használatra készült, könnyû, erôs, idôjárásálló szerkezet Hosszú élettartamú akkumulátor A modern, szélessávú 250 MHz GPR érzékelô pontos a legfeljebb 8 m mélységben fektetett közmûvek pontos felmérését teszi lehetôvé A talajviszonyoktól függ Nagy kerekek az egyenetlen vagy durva terepre A beépített kerékfordulatmérô adja az automatikus távolságmérés jeleit A kijelzett képeknek a további elemzés és jelentéskészítés céljából történô tárolása az ImageView szoftverrel történik Locators 2002 Kft. H-6085 Fülöpszállás, Kiskunság tér 4. Telefon: +36 (76) sales@locators2002.hu Web: 5

használatra készült, könnyû, erôs, idôjárásálló szerkezet Hosszú élettartamú akkumulátor A modern, szélessávú 250 MHz GPR érzékelô pontos a legfeljebb 8 m mélységben fektetett közmûvek pontos
