1 SIMSON ALUMÍNIUM

2 Content: Single acting cylinders, spring return Inhaltsverzeichnis: Tartalom: page Zeite oldal 4 Einfachwirkende Zylinder, Federrückzug 4 Egyszeres mőködéső hengerek rúgós visszahúzással 4 Double acting cylinders 6 Kettıs mőködéső hengerek 6 Doppeltwirkende Zylinder 6 Hollow plunger cylinders, single acting, spring return Hollow plunger cylinders, double acting Lock nut cylinders, single acting, spring return Manual hand pumps, aluminium 8 Hohlkolbenzylinder, einfachwirkende, Federrückzug 10 Hohlkolbenzylinder, doppeltwirkende 12 Zylinder mit Sicherungsmutter, einfachwirkende, Federrückzug 14 Retrofit kit for manual Handpumpe, Aluminium 14 pumps 16 Nachrüstsatz für Handpumpe 16 Saddles 17 Druckstücke 17 Safety instructions 18 Sicherheitsanweisungen Egyszeres mőködéső üreges dugattyús hengerek rúgós visszahúzással Kettıs mőködéső üreges dugattyús hengerek 10 Egyszeres mőködéső hengerek biztosító anyával és rúgós visszahúzással 8 12 Kézi szivattyú, aluminium 14 Szelepkészlet kézi szivattyúhoz 16 Nyomóelemek 17 Biztonsági utasítások 18 A Simson Alumínium hidraulika hengerek a legkiválóbb minıségő anyagokból készülnek. Széles termékválasztékunk bármilyen ipari alkalmazást lehetıvé tesz, legyen az emelés, húzás, hajlítás, tartás stb. Minıségbiztosítási rendszerünk egyaránt magába foglalja a tervezés, a gyártás, az értékesítés és a vevıszolgálat területeit. Jellemzık 1. Nagyszilárdságú anyagok akár 60%-kal könnyebb, mint a hasonló acélhenger. Korrózióálló, tengervízzel szemben ellenálló. Standard modellek 30-tól 150 tonnáig. Az acél nyomóelemek megakadályozzák a terhelés miatti károkat. Kiegyensúlyozó és kenı hornyok a dugattyún. Széles befogási felületek a nagy oldalterhelés elleni védelemhez. Keményeloxált henger és dugattyú a kopás és a korrózió elleni védelemhez. Terhelhetı mechanikus ütközı a dugattyú túlzott kijáratása ellen. A dugattyú-lehúzógyőrő véd a szennyezıdés behatolása ellen és megnöveli az élettartamot. Erıs rugó a dugattyú gyors visszahúzásához. Alapkivitelben hordfogantyú minden modellen. 1 Nagy átfolyású csatlakozók, 3/8-18 NPT. 1 Minden henger megfelel az ANSI/ASME B30.1 biztonsági szabványnak.

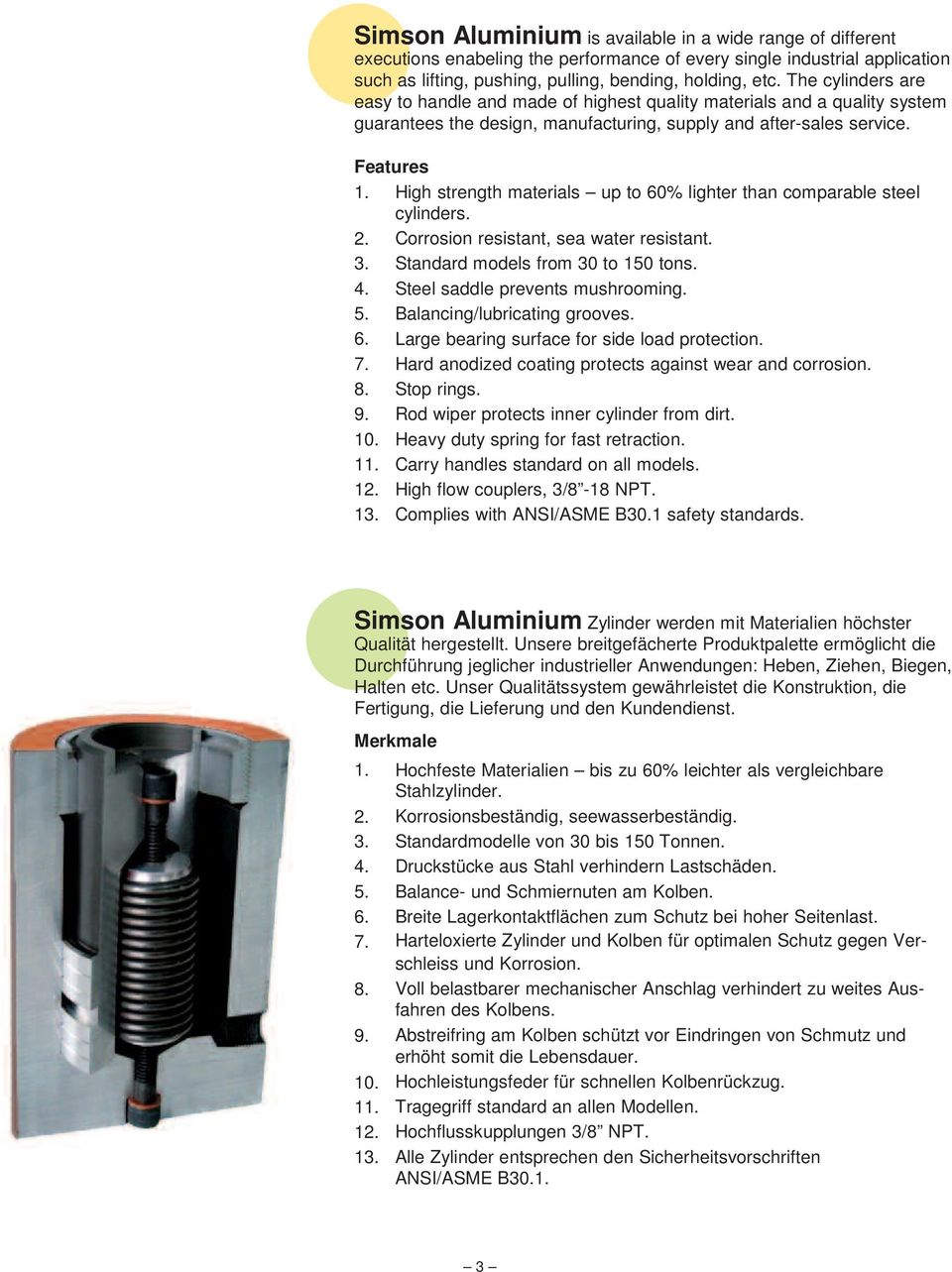

3 Simson Aluminium is available in a wide range of different executions enabeling the performance of every single industrial application such as lifting, pushing, pulling, bending, holding, etc. The cylinders are easy to handle and made of highest quality materials and a quality system guarantees the design, manufacturing, supply and after-sales service. Features 1. High strength materials up to 60% lighter than comparable steel cylinders. 1 1 Corrosion resistant, sea water resistant. Standard models from 30 to 150 tons. Steel saddle prevents mushrooming. Balancing/lubricating grooves. Large bearing surface for side load protection. Hard anodized coating protects against wear and corrosion. Stop rings. Rod wiper protects inner cylinder from dirt. Heavy duty spring for fast retraction. Carry handles standard on all models. High flow couplers, 3/8-18 NPT. Complies with ANSI/ASME B30.1 safety standards. Simson Aluminium Zylinder werden mit Materialien höchster Qualität hergestellt. Unsere breitgefächerte Produktpalette ermöglicht die Durchführung jeglicher industrieller Anwendungen: Heben, Ziehen, Biegen, Halten etc. Unser Qualitätssystem gewährleistet die Konstruktion, die Fertigung, die Lieferung und den Kundendienst. Merkmale 1. Hochfeste Materialien bis zu 60% leichter als vergleichbare Stahlzylinder. 1 1 Korrosionsbeständig, seewasserbeständig. Standardmodelle von 30 bis 150 Tonnen. Druckstücke aus Stahl verhindern Lastschäden. Balance- und Schmiernuten am Kolben. Breite Lagerkontaktflächen zum Schutz bei hoher Seitenlast. Harteloxierte Zylinder und Kolben für optimalen Schutz gegen Verschleiss und Korrosion. Voll belastbarer mechanischer Anschlag verhindert zu weites Ausfahren des Kolbens. Abstreifring am Kolben schützt vor Eindringen von Schmutz und erhöht somit die Lebensdauer. Hochleistungsfeder für schnellen Kolbenrückzug. Tragegriff standard an allen en. Hochflusskupplungen 3/8 NPT. Alle Zylinder entsprechen den Sicherheitsvorschriften ANSI/ASME B

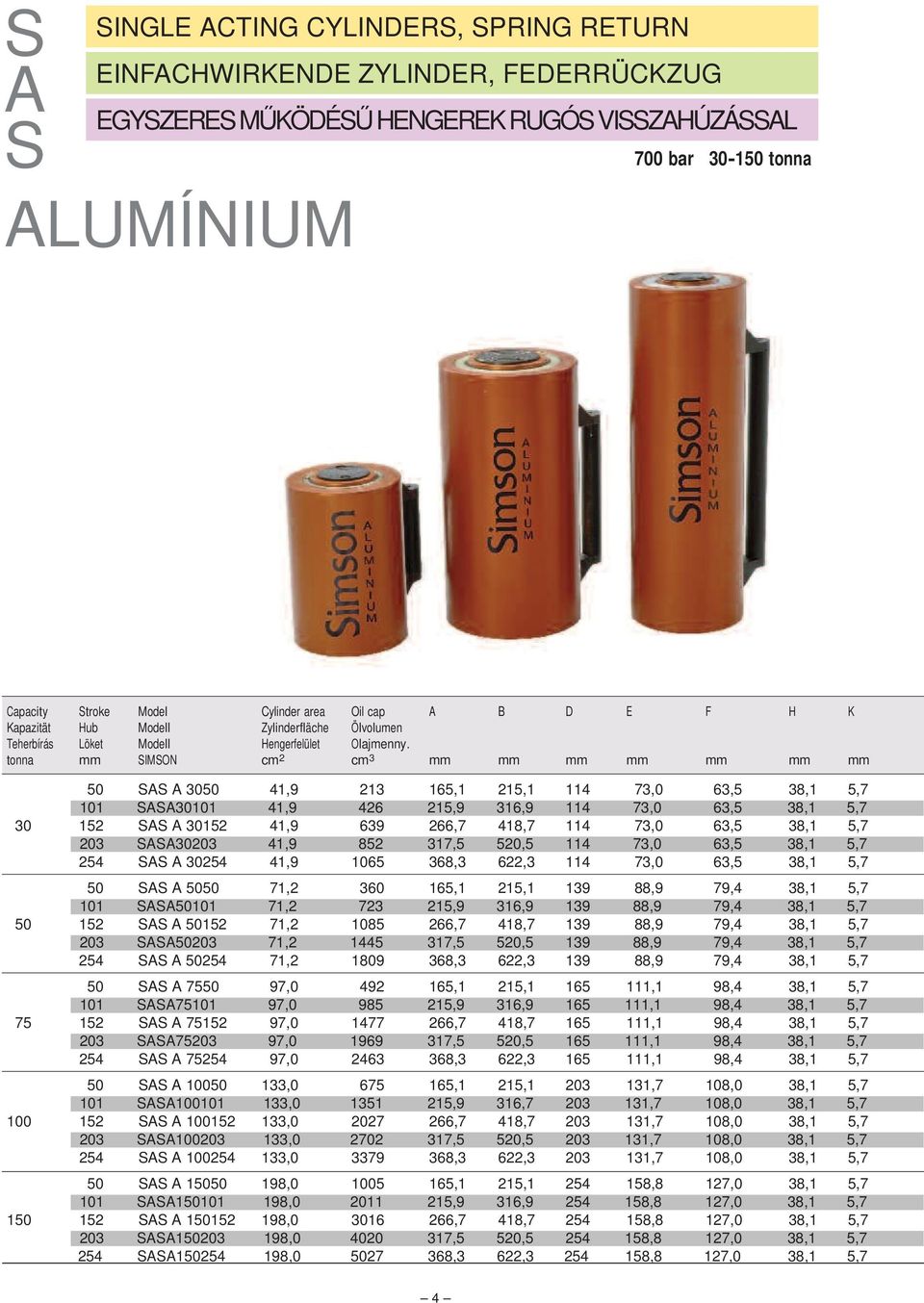

4 S A S SINGLE ACTING CYLINDERS, SPRING RETURN EINFACHWIRKENDE ZYLINDER, FEDERRÜCKZUG EGYSZERES MŐKÖDÉSŐ HENGEREK RUGÓS VISSZAHÚZÁSSAL ALUMÍNIUM 700 bar tonna Capacity Kapazität Teherbírás tonna Stroke Hub Löket Model SIMSON Cylinder area Zylinderfläche Hengerfelület cm 2 Oil cap Ölvolumen Olajmenny. cm 3 A B D E F H K 50 SAS A , ,1 215, ,0 63,5 38,1 5,7 101 SAS A , ,9 316, ,0 63,5 38,1 5, SAS A , ,7 418, ,0 63,5 38,1 5,7 203 SAS A , ,5 520, ,0 63,5 38,1 5,7 254 SAS A , ,3 622, ,0 63,5 38,1 5,7 50 SAS A , ,1 215, ,9 79,4 38,1 5,7 101 SAS A , ,9 316, ,9 79,4 38,1 5, SAS A , ,7 418, ,9 79,4 38,1 5,7 203 SAS A , ,5 520, ,9 79,4 38,1 5,7 254 SAS A , ,3 622, ,9 79,4 38,1 5,7 50 SAS A , ,1 215, ,1 98,4 38,1 5,7 101 SAS A , ,9 316, ,1 98,4 38,1 5, SAS A , ,7 418, ,1 98,4 38,1 5,7 203 SAS A , ,5 520, ,1 98,4 38,1 5,7 254 SAS A , ,3 622, ,1 98,4 38,1 5,7 50 SAS A , ,1 215, ,7 108,0 38,1 5,7 101 SAS A , ,9 316, ,7 108,0 38,1 5, SAS A , ,7 418, ,7 108,0 38,1 5,7 203 SAS A , ,5 520, ,7 108,0 38,1 5,7 254 SAS A , ,3 622, ,7 108,0 38,1 5,7 50 SAS A , ,1 215, ,8 127,0 38,1 5,7 101 SAS A , ,9 316, ,8 127,0 38,1 5, SAS A , ,7 418, ,8 127,0 38,1 5,7 203 SAS A , ,5 520, ,8 127,0 38,1 5,7 254 SAS A , ,3 622, ,8 127,0 38,1 5,7 4

5 Features 1. High strength materials up to 60% lighter than comparable steel cylinders. 1 1 Corrosion resistant, sea water resistant. Standard models from 30 to 150 tons. Steel saddle prevents mushrooming. Balancing/lubricating grooves. Large bearing surface for side load protection. Hard anodized coating protects against wear and corrosion. Stop rings. Rod wiper protects inner cylinder from dirt. Heavy duty spring for fast retraction. Carry handles standard on all models. High flow couplers, 3/8-18 NPT. Complies with ANSI/ASME B30.1 safety standards. L N Connection Anschluss Anslutning NPT Weight Gewicht Vikt kg 50,8 10,2 3/8 5,0 50,8 10,2 3/8 6,2 50,8 10,2 3/8 7,4 50,8 10,2 3/8 9,1 50,8 10,2 3/8 10,4 Merkmale 1. Hochfeste Materialien bis zu 60% leichter als vergleichbare Stahlzylinder. 1 1 Korrosionsbeständig, seewasserbeständig. Standardmodelle von 30 bis 150 Tonnen. Druckstücke aus Stahl verhindern Lastschäden. Balance- und Schmiernuten am Kolben. Breite Lagerkontaktflächen zum Schutz bei hoher Seitenlast. Harteloxierte Zylinder und Kolben für optimalen Schutz gegen Verschleiss und Korrosion. Voll belastbarer mechanischer Anschlag verhindert zu weites Ausfahren des Kolbens. Abstreifring am Kolben schützt vor Eindringen von Schmutz und erhöht somit die Lebensdauer. Hochleistungsfeder für schnellen Kolbenrückzug. Tragegriff standard an allen en. Hochflusskupplungen 3/8 NPT. Alle Zylinder entsprechen den Sicherheitsvorschriften ANSI/ASME B ,5 10,2 3/8 7,4 63,5 10,2 3/8 9,6 Jellemzık 63,5 10,2 3/8 11,4 1. Nagyszilárdságú anyagok akár 60%-kal könnyebb, mint 63,5 10,2 3/8 13,6 a hasonló acélhenger. 63,5 10,2 3/8 13,6 Korrózióálló, tengervízzel szemben ellenálló. 76,2 10,2 3/8 10,0 Standard modellek 30-tól 150 tonnáig. 76,2 10,2 3/8 13,0 Acél nyomóelemek a terhelés károk ellen. 76,2 10,2 3/8 15,8 76,2 10,2 3/8 19,0 Kiegyensúlyozó és kenı hornyok a dugattyún. 76,2 10,2 3/8 22,7 Széles befogási felületek oldalterhelés-védelemhez. 88,9 10,2 3/8 16,0 Keményeloxált henger/dugattyú kopás, korrózió ellen. 88,9 10,2 3/8 19,4 Terhelhetı ütközı a dugattyú túlzott kijáratása ellen. 88,9 10,2 3/8 23,0 A dugattyú-lehúzógyőrő véd a szennyezıdés behatolása 88,9 10,2 3/8 27,2 ellen és megnöveli az élettartamot. 88,9 10,2 3/8 30,6 Erıs rugó a dugattyú gyors visszahúzásához. 114,3 10,2 3/8 24,8 Alapkivitelben hordfogantyú minden modellen. 114,3 10,2 3/8 30,6 114,3 10,2 3/8 36,6 1 Nagy átfolyású csatlakozók, 3/8-18 NPT. 114,3 10,2 3/8 43,1 1 Minden henger megfelel az ANSI/ASME B ,3 10,2 3/8 50,8 biztonsági szabványnak. 5

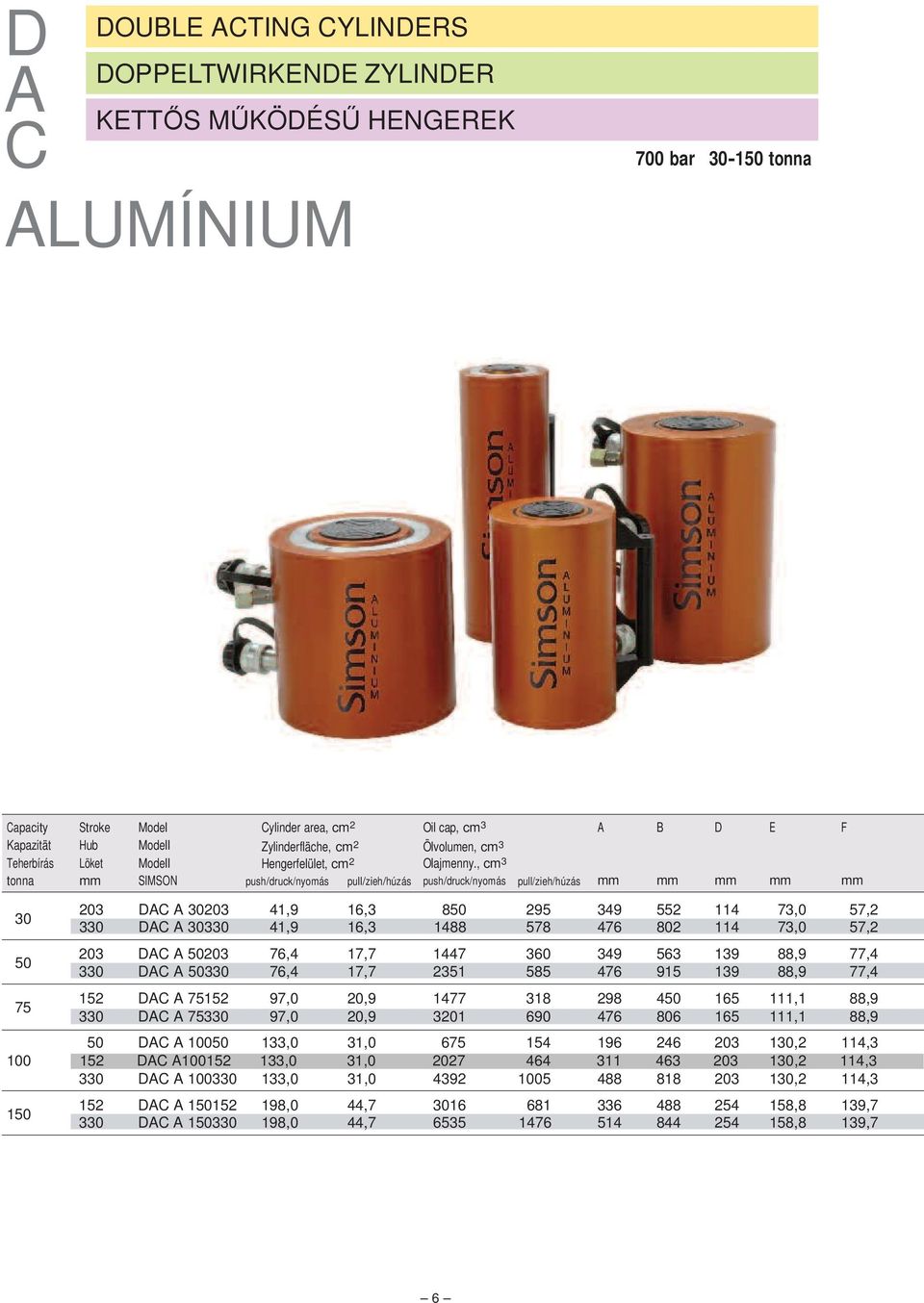

6 D A C DOUBLE ACTING CYLINDERS DOPPELTWIRKENDE ZYLINDER KETTİS MŐKÖDÉSŐ HENGEREK ALUMÍNIUM 700 bar tonna Capacity Kapazität Teherbírás tonna Stroke Hub Löket Model SIMSON Cylinder area, cm 2 Zylinderfläche, cm 2 Hengerfelület, cm 2 Oil cap, cm 3 Ölvolumen, cm 3 Olajmenny., cm 3 push/druck/nyomás pull/zieh/húzás push/druck/nyomás pull/zieh/húzás A B D E F DAC A DAC A DAC A DAC A ,9 41,9 76,4 76,4 16,3 16,3 17,7 17, DAC A ,0 20, ,1 88,9 330 DAC A ,0 20, ,1 88,9 50 DAC A ,0 31, ,2 114, DAC A ,0 31, ,2 114,3 330 DAC A ,0 31, ,2 114, DAC A DAC A ,0 198,0 44,7 44, ,0 73,0 88,9 88,9 158,8 158,8 57,2 57,2 77,4 77,4 139,7 139,7 6

7 Features 1. High strength materials up to 60% lighter than comparable steel cylinders. 1 Corrosion resistant, sea water resistant. Standard models from 30 to 150 tons. Steel saddle prevents mushrooming. Balancing/lubricating grooves. Large bearing surface for side load protection. Hard anodized coating protects against wear and corrosion. Stop rings. Rod wiper protects inner cylinder from dirt. Carry handles standard on all models. High flow couplers, 3/8-18 NPT. Complies with ANSI/ASME B30.1 safety standards. H1 H 2 Merkmale 1. Hochfeste Materialien bis zu 60% leichter als vergleichbare Stahlzylinder. 1 Korrosionsbeständig, seewasserbeständig. Standardmodelle von 30 bis 150 Tonnen. Druckstücke aus Stahl verhindern Lastschäden. Balance- und Schmiernuten am Kolben. Breite Lagerkontaktflächen zum Schutz bei hoher Seitenlast. Harteloxierte Zylinder und Kolben für optimalen Schutz gegen Verschleiss und Korrosion. Voll belastbarer mechanischer Anschlag verhindert zu weites Ausfahren des Kolbens. Abstreifring am Kolben schützt vor Eindringen von Schmutz und erhöht somit die Lebensdauer. Tragegriff standard an allen en. Hochflusskupplungen 3/8 NPT. Alle Zylinder entsprechen den Sicherheitsvorschriften ANSI/ASME B30.1. H 1 H 2 K L N Connection Anschluss Csatlakozó NPT Weight Gewicht Tömeg kg Jellemzık 1. Nagyszilárdságú anyagok akár 60%-kal könnyebb, mint a hasonló acélhenger. 63,0 38,0 5,7 50,8 10,2 3/8 11,8 63,0 38,0 5,7 50,8 10,2 3/8 15,0 Korrózióálló, tengervízzel szemben ellenálló. Standard modellek 30-tól 150 tonnáig. 63,0 38,0 5,7 63,5 10,2 3/8 16,0 63,0 38,0 5,7 63,5 10,2 3/8 21,3 Acél nyomóelemek a terhelés károk ellen. Kiegyensúlyozó és kenı hornyok a dugattyún. 63,0 38,0 5,7 76,2 10,2 3/8 18,6 63,0 38,0 5,7 76,2 10,2 3/8 27,2 Széles befogási felületek oldalterhelés-védelemhez. 63,0 38,0 5,7 88,9 10,2 3/8 19,0 Keményeloxált henger/dugattyú kopás, korrózió 76,0 38,0 5,7 88,9 10,2 3/8 25,9 ellen. 76,0 38,0 5,7 88,9 10,2 3/8 40,8 Terhelhetı ütközı a dugattyú túlzott kijáratása ellen. 100,0 38,0 5,7 114,3 10,2 3/8 39,5 A dugattyú-lehúzógyőrő véd a szennyezıdés 100,0 38,0 5,7 114,3 10,2 3/8 55,3 behatolása ellen és megnöveli az élettartamot. 1 Alapkivitelben hordfogantyú minden modellen. Nagy átfolyású csatlakozók, 3/8-18 NPT. Minden henger megfelel az ANSI/ASME B30.1 biztonsági szabványnak. 7

8 H P S HOLLOW PLUNGER CYLINDERS, SPRING RETURN HOHLKOLBENZYLINDER, FEDERRÜCKZUG ÜREGES DUGATTYÚS HENGER RUGÓS VISSZAHÚZÁSSAL ALUMÍNIUM 700 bar tonna Capacity Kapazität Teherbírás tonna Stroke Hub Löket Model SIMSON Cylinder area Zylinderfläche Hengerfelület cm 2 Oil cap, Ölvolumen Olajmenny. cm 3 A B C D E F H K HPS A 3075H 46,5 360,5 222,3 297,3 30,2 139,0 88,9 63,5 25,4 12,7 152 HPS A 30152H 46,5 721,0 285,8 437,8 30,2 139,0 88,9 63,5 25,4 12,7 75 HPS A 6075H 79,4 606,3 257,2 332,2 54,0 190,0 120,7 92,1 25,4 15,9 152 HPS A 60152H 79,4 1212,6 336,6 488,6 54,0 190,0 120,7 92,1 25,4 15,9 8

9 Features 1. High strength materials up to 60% lighter than comparable steel cylinders. 1 1 Corrosion resistant, sea water resistant. Standard models from 30 to 60 tons. Steel saddle prevents mushrooming. Balancing/lubricating grooves. Large bearing surface for side load protection. Hard anodized coating protects against wear and corrosion. Stop rings. Rod wiper protects inner cylinder from dirt. Heavy duty spring for fast retraction. Carry handles standard on all models. High flow couplers, 3/8-18 NPT. Complies with ANSI/ASME B30.1 safety standards. L M N Connection Anschluss Csatlakozó NPT Weight Gewicht Tömeg kg Merkmale 1. Hochfeste Materialien bis zu 60% leichter als vergleichbare Stahlzylinder. 1 1 Jellemzık 63,5 11,4 3/8 9,9 63,5 11,4 3/8 13,6 92,1 25,4 3/8 19,0 92,1 25,4 3/8 24,9 Korrosionsbeständig, seewasserbeständig. Standardmodelle von 30 bis 60 Tonnen. Druckstücke aus Stahl verhindern Lastschäden. Balance- und Schmiernuten am Kolben. Breite Lagerkontaktflächen zum Schutz bei hoher Seitenlast. Harteloxierte Zylinder und Kolben für optimalen Schutz gegen Verschleiss und Korrosion. Voll belastbarer mechanischer Anschlag verhindert zu weites Ausfahren des Kolbens. Abstreifring am Kolben schützt vor Eindringen von Schmutz und erhöht somit die Lebensdauer. Hochleistungsfeder für schnellen Kolbenrückzug. Tragegriff standard an allen en. Hochflusskupplungen 3/8 NPT. Alle Zylinder entsprechen den Sicherheitsvorschriften ANSI/ASME B Nagyszilárdságú anyagok akár 60%-kal könnyebb, mint a hasonló acélhenger. 1 1 Korrózióálló, tengervízzel szemben ellenálló. Standard modellek 30-tól 60 tonnáig. Acél nyomóelemek a terhelés károk ellen. Kiegyensúlyozó és kenı hornyok a dugattyún. Széles befogási felületek oldalterhelés-védelemhez. Keményeloxált henger/dugattyú kopás-, korrózióálló. Terhelhetı ütközı a dugattyú túlzott kijáratása ellen. A dugattyú-lehúzógyőrő véd a szennyezıdés behatolása ellen és megnöveli az élettartamot. Erıs rugó a dugattyú gyors visszahúzásához. Alapkivitelben hordfogantyú minden modellen. Nagy átfolyású csatlakozók, 3/8-18 NPT. Minden henger megfelel az ANSI/ASME B30.1 biztonsági szabványnak. 9

10 H P D HOLLOW PLUNGER CYLINDERS, DOUBLE ACTING HOHLKOLBENZYLINDER, DOPPELTWIRKENDE ÜREGES DUGATYÚS HENGER, KETTİS MŐKÖDÉSŐ ALUMÍNIUM 700 bar tonna Capacity Kapazität Teherbírás tonna Stroke Hub Löket Model Cylinder area, cm 2 Zylinderfläche, cm 2 Hengerfelület, cm 2 Oil cap, cm 3 Ölvolumen, cm 3 Olajmenny., cm 3 A B C D E F H 1 SIMSON push/druck/nyomás pull/zieh/húzás push/druck/nyomás pull/zieh/húzás 50 HPD A 3050H 41,0 21, ,8 227,8 38,0 139,0 92,1 82,6 44,4 100 HPD A 30100H 41,0 21, ,6 328,8 38,0 139,0 92,1 82,6 44,4 152 HPD A 30152H 41,0 21, ,4 431,4 38,0 139,0 92,1 82,6 44,4 254 HPD A 30254H 41,0 21, ,0 635,0 38,0 139,0 92,1 82,6 44,4 50 HPD A 5050H 66,5 22, ,8 227,8 54,0 190,0 117,5 104,8 44,4 100 HPD A 50100H 66,5 22, ,6 328,8 54,0 190,0 117,5 104,8 44,4 152 HPD A 50152H 66,5 22, ,4 431,4 54,0 190,0 117,5 104,8 44,4 254 HPD A 50254H 66,5 22, ,0 635,0 54,0 190,0 117,5 104,8 44,4 50 HPD A 7550H 98,3 43, ,6 278,6 69,9 228,0 142,9 123,8 50,8 100 HPD A 75100H 98,3 43, ,4 379,4 69,9 228,0 142,9 123,8 50,8 152 HPD A 75152H 98,3 43, ,2 482,2 69,9 228,0 142,9 123,8 50,8 254 HPD A 75254H 98,3 43, ,8 685,8 69,9 228,0 142,9 123,8 50,8 50 HPD A 10050H 130,8 50, ,0 304,0 88,9 279,0 171,5 152,4 63,5 100 HPD A H 130,8 50, ,8 404,8 88,9 279,0 171,5 152,4 63,5 152 HPD A H 130,8 50, ,6 507,6 88,9 279,0 171,5 152,4 63,5 254 HPD A H 130,8 50, ,2 711,2 88,9 279,0 171,5 152,4 63,5 50 HPD A 15050H 203,0 58, ,0 304,0 88,9 304,0 190,5 165,1 63,5 100 HPD A H 203,0 58, ,8 404,8 88,9 304,0 190,5 165,1 63,5 152 HPD A H 203,0 58, ,6 501,6 88,9 304,0 190,5 165,1 63,5 254 HPD A H 203,0 58, ,2 711,2 88,9 304,0 190,5 165,1 63,5 10

11 Features 1. High strength materials up to 60% lighter than comparable steel cylinders. 1 Corrosion resistant, sea water resistant. Standard models from 30 to 150 tons. Steel saddle prevents mushrooming. Balancing/lubricating grooves. Large bearing surface for side load protection. Hard anodized coating protects against wear and corrosion. Stop rings. Rod wiper protects inner cylinder from dirt. Carry handles standard on all models. High flow couplers, 3/8-18 NPT. Complies with ANSI/ASME B30.1 safety standards. H 2 H 2 K L M N Connection Anschluss Csatlakozó NPT Weight Gewicht Tömeg kg Merkmale 1. Hochfeste Materialien bis zu 60% leichter als vergleichbare Stahlzylinder. 1 Korrosionsbeständig, seewasserbeständig. Standardmodelle von 30 bis 150 Tonnen. Druckstücke aus Stahl verhindern Lastschäden. Balance- und Schmiernuten am Kolben. Breite Lagerkontaktflächen zum Schutz bei hoher Seitenlast. Harteloxierte Zylinder und Kolben für optimalen Schutz gegen Verschleiss und Korrosion. Voll belastbarer mechanischer Anschlag verhindert zu weites Ausfahren des Kolbens. Abstreifring am Kolben schützt vor Eindringen von Schmutz und erhöht somit die Lebensdauer. Tragegriff standard an allen en. Hochflusskupplungen 3/8 NPT. Alle Zylinder entsprechen den Sicherheitsvorschriften ANSI/ASME B ,4 15,9 69,9 63,5 36,8 3/8 9,1 44,4 15,9 69,9 63,5 36,8 3/8 10,3 44,4 15,9 69,9 63,5 36,8 3/8 12,6 44,4 15,9 69,9 63,5 36,8 3/8 15,3 Jellemzık 44,4 15,9 92,1 85,7 36,8 3/8 15,0 44,4 15,9 92,1 85,7 36,8 3/8 18,6 44,4 15,9 92,1 85,7 36,8 3/8 22,0 44,4 15,9 92,1 85,7 36,8 3/8 26,5 50,8 15,9 121,9 90,2 22,9 3/8 23,5 50,8 15,9 121,9 90,2 22,9 3/8 28,5 50,8 15,9 121,9 90,2 22,9 3/8 34,5 50,8 15,9 121,9 90,2 22,9 3/8 45,3 63,5 15,9 152,4 109,3 35,6 3/8 38,5 63,5 15,9 152,4 109,3 35,6 3/8 47,6 63,5 15,9 152,4 109,3 35,6 3/8 54,8 63,5 15,9 152,4 109,3 35,6 3/8 70,3 63,5 15,9 165,1 109,3 35,6 3/8 43,0 63,5 15,9 165,1 109,3 35,6 3/8 54,8 63,5 15,9 165,1 109,3 35,6 3/8 60,0 63,5 15,9 165,1 109,3 35,6 3/8 70,8 1. Nagyszilárdságú anyagok akár 60%-kal könnyebb, mint a hasonló acélhenger. Korrózióálló, tengervízzel szemben ellenálló. Standard modellek 30-tól 60 tonnáig. Acél nyomóelemek a terhelés károk ellen. Kiegyensúlyozó és kenı hornyok a dugattyún. Széles befogási felületek oldalterhelés-védelemhez. Keményeloxált henger/dugattyú kopás-, korrózióálló. Terhelhetı ütközı a dugattyú túlzott kijáratása ellen. A dugattyú-lehúzógyőrő véd a szennyezıdés behatolása ellen és megnöveli az élettartamot. Alapkivitelben hordfogantyú minden modellen. Nagy átfolyású csatlakozók, 3/8-18 NPT. 1 Minden henger megfelel az ANSI/ASME B30.1 biztonsági szabványnak. 11

12 L N C LOCK NUT CYLINDERS, SPRING RETURN ZYLINDER MIT SICHERUNGSMUTTER, FEDERRÜCKZUG HENGEREK BIZTOSÍTÓ ANYÁVAL, RUGÓS VISSZAHÚZÁS ALUMÍNIUM 700 bar tonna Capacity Kapazität Teherbírás tonna Stroke Hub Löket Model SIMSON Cylider area Zylinderfläche Hengerfelület cm 2 Oil capacity Ölvolumen, Olajmenny. cm 3 A H D E F L 50 LNC A , ,5 38,0 114, ,5 50,8 101 LNC A , ,3 38,0 114, ,5 50, LNC A , ,1 38,0 114, ,5 50,8 203 LNC A , ,9 38,0 114, ,5 50,8 254 LNC A , ,7 38,0 114, ,5 50,8 50 LNC A , ,4 38,0 139,7 95,3 79,4 63,5 101 LNC A , ,2 38,0 139,7 95,3 79,4 63, LNC A , ,0 38,0 139,7 95,3 79,4 63,5 203 LNC A , ,8 38,0 139,7 95,3 79,4 63,5 254 LNC A , ,6 38,0 139,7 95,3 79,4 63,5 50 LNC A , ,7 38,0 203,2 130,2 108,0 88,9 101 LNC A , ,5 38,0 203,2 130,2 108,0 88, LNC A , ,3 38,0 203,2 130,2 108,0 88,9 203 LNC A , ,1 38,0 203,2 130,2 108,0 88,9 254 LNC A , ,9 38,0 203,2 130,2 108,0 88,9 50 LNC A , ,7 38,0 254,0 158,8 127,0 114,3 101 LNC A , ,5 38,0 254,0 158,8 127,0 114, LNC A , ,3 38,0 254,0 158,8 127,0 114,3 203 LNC A , ,1 38,0 254,0 158,8 127,0 114,3 254 LNC A , ,9 38,0 254,0 158,8 127,0 114,3 12

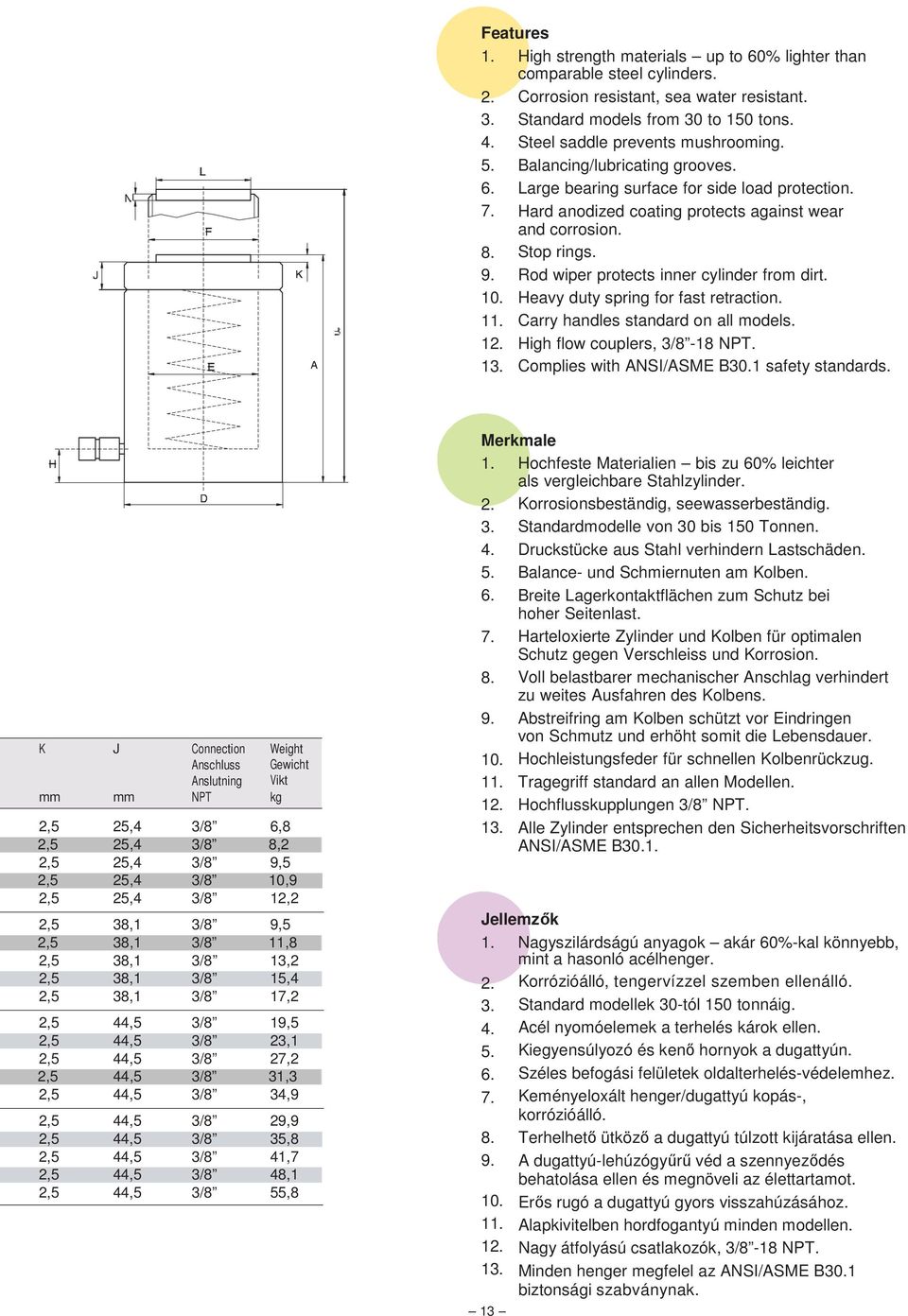

13 Features 1. High strength materials up to 60% lighter than comparable steel cylinders. 1 1 Corrosion resistant, sea water resistant. Standard models from 30 to 150 tons. Steel saddle prevents mushrooming. Balancing/lubricating grooves. Large bearing surface for side load protection. Hard anodized coating protects against wear and corrosion. Stop rings. Rod wiper protects inner cylinder from dirt. Heavy duty spring for fast retraction. Carry handles standard on all models. High flow couplers, 3/8-18 NPT. Complies with ANSI/ASME B30.1 safety standards. K J Connection Anschluss Anslutning NPT Weight Gewicht Vikt kg 2,5 25,4 3/8 6,8 2,5 25,4 3/8 8,2 2,5 25,4 3/8 9,5 2,5 25,4 3/8 10,9 2,5 25,4 3/8 12,2 Merkmale 1. Hochfeste Materialien bis zu 60% leichter als vergleichbare Stahlzylinder. 1 1 Korrosionsbeständig, seewasserbeständig. Standardmodelle von 30 bis 150 Tonnen. Druckstücke aus Stahl verhindern Lastschäden. Balance- und Schmiernuten am Kolben. Breite Lagerkontaktflächen zum Schutz bei hoher Seitenlast. Harteloxierte Zylinder und Kolben für optimalen Schutz gegen Verschleiss und Korrosion. Voll belastbarer mechanischer Anschlag verhindert zu weites Ausfahren des Kolbens. Abstreifring am Kolben schützt vor Eindringen von Schmutz und erhöht somit die Lebensdauer. Hochleistungsfeder für schnellen Kolbenrückzug. Tragegriff standard an allen en. Hochflusskupplungen 3/8 NPT. Alle Zylinder entsprechen den Sicherheitsvorschriften ANSI/ASME B ,5 38,1 3/8 9,5 Jellemzık 2,5 38,1 3/8 11,8 1. Nagyszilárdságú anyagok akár 60%-kal könnyebb, 2,5 38,1 3/8 13,2 mint a hasonló acélhenger. 2,5 38,1 3/8 15,4 Korrózióálló, tengervízzel szemben ellenálló. 2,5 38,1 3/8 17,2 Standard modellek 30-tól 150 tonnáig. 2,5 44,5 3/8 19,5 Acél nyomóelemek a terhelés károk ellen. 2,5 44,5 3/8 23,1 Kiegyensúlyozó és kenı hornyok a dugattyún. 2,5 44,5 3/8 27,2 2,5 44,5 3/8 31,3 Széles befogási felületek oldalterhelés-védelemhez. 2,5 44,5 3/8 34,9 Keményeloxált henger/dugattyú kopás-, 2,5 44,5 3/8 29,9 korrózióálló. 2,5 44,5 3/8 35,8 Terhelhetı ütközı a dugattyú túlzott kijáratása ellen. 2,5 44,5 3/8 41,7 A dugattyú-lehúzógyőrő véd a szennyezıdés 2,5 44,5 3/8 48,1 behatolása ellen és megnöveli az élettartamot. 2,5 44,5 3/8 55,8 Erıs rugó a dugattyú gyors visszahúzásához. 1 1 Alapkivitelben hordfogantyú minden modellen. Nagy átfolyású csatlakozók, 3/8-18 NPT. Minden henger megfelel az ANSI/ASME B30.1 biztonsági szabványnak. 13

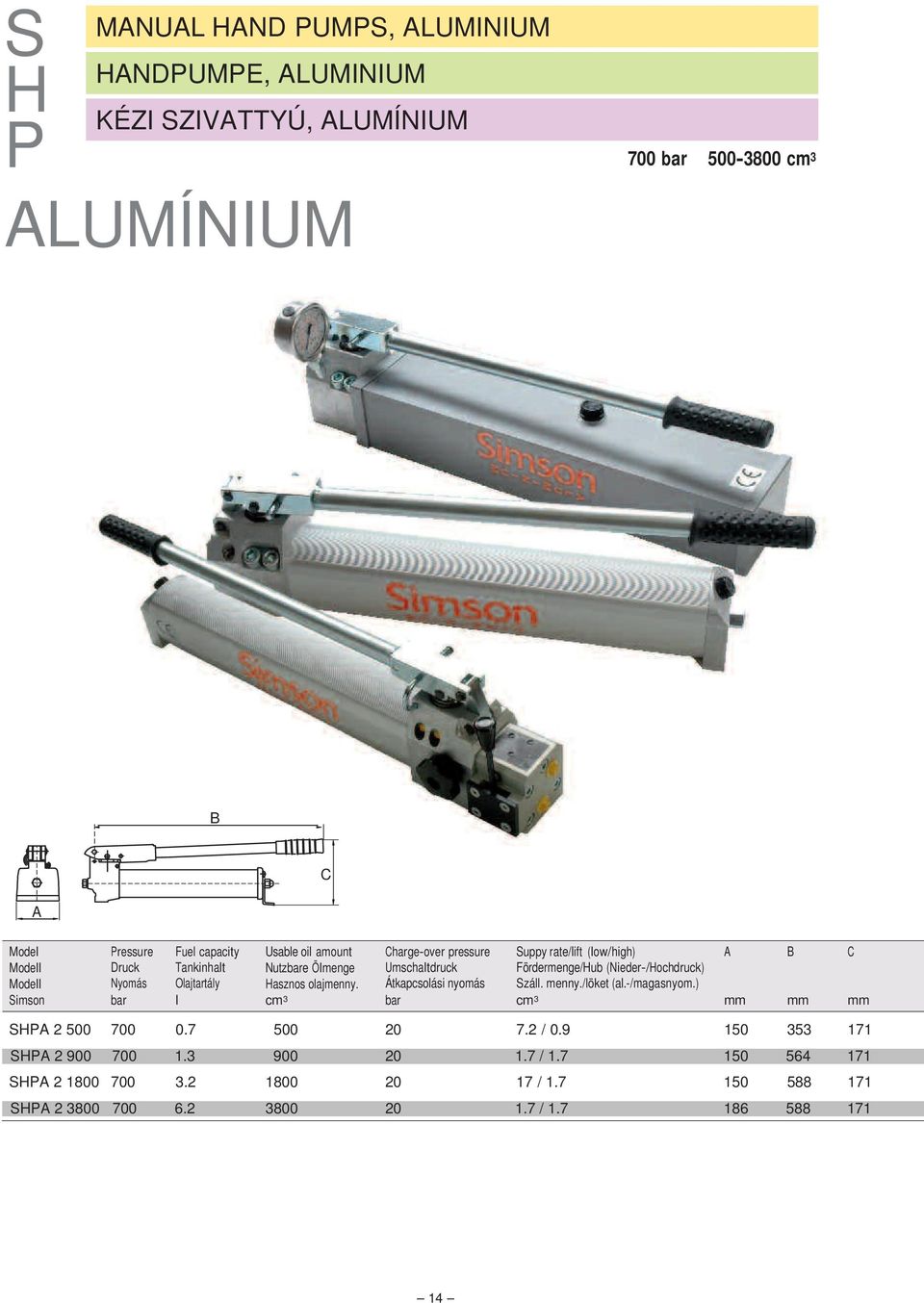

14 S H MANUAL HAND PUMPS, ALUMINIUM HANDPUMPE, ALUMINIUM KÉZI SZIVATTYÚ, ALUMÍNIUM P 700 bar cm 3 ALUMÍNIUM B A C Model Simson Pressure Druck Nyomás bar Fuel capacity Tankinhalt Olajtartály l Usable oil amount Nutzbare Ölmenge Hasznos olajmenny. cm 3 Charge-over pressure Umschaltdruck Átkapcsolási nyomás bar Suppy rate/lift (low/high) Fördermenge/Hub (Nieder-/Hochdruck) Száll. menny./löket (al.-/magasnyom.) cm 3 A B C SHPA / SHPA / SHPA / SHPA /

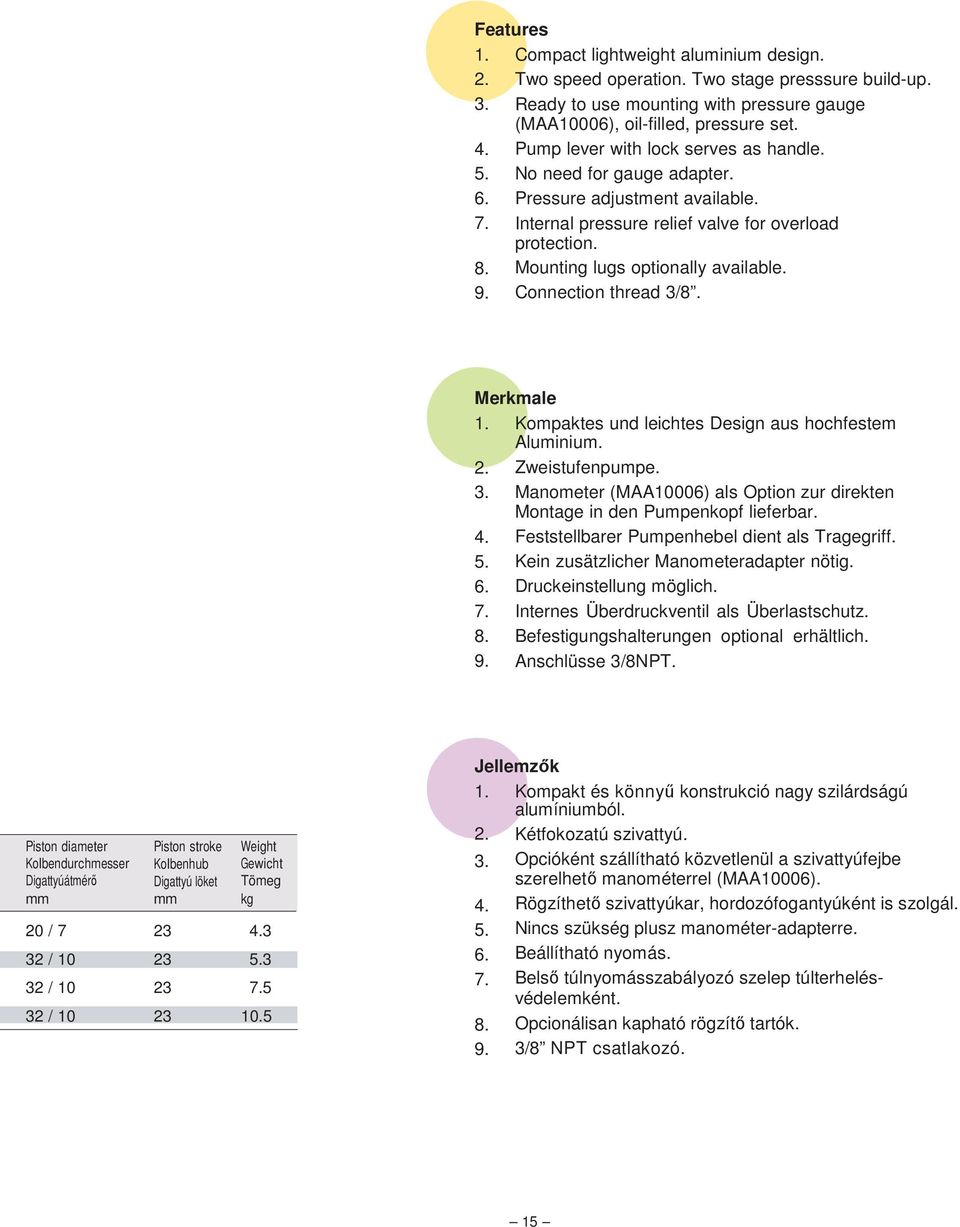

15 Features 1. Compact lightweight aluminium design. Two speed operation. Two stage presssure build-up. Ready to use mounting with pressure gauge (MAA10006), oil-filled, pressure set. Pump lever with lock serves as handle. No need for gauge adapter. Pressure adjustment available. Internal pressure relief valve for overload protection. Mounting lugs optionally available. Connection thread 3/8. Merkmale 1. Kompaktes und leichtes Design aus hochfestem Aluminium. Zweistufenpumpe. Manometer (MAA10006) als Option zur direkten Montage in den Pumpenkopf lieferbar. Feststellbarer Pumpenhebel dient als Tragegriff. Kein zusätzlicher Manometeradapter nötig. Druckeinstellung möglich. Internes Überdruckventil als Überlastschutz. Befestigungshalterungen optional erhältlich. Anschlüsse 3/8NPT. Piston diameter Kolbendurchmesser Digattyúátmérı Piston stroke Kolbenhub Digattyú löket Weight Gewicht Tömeg kg 20 / / / / Jellemzık 1. Kompakt és könnyő konstrukció nagy szilárdságú alumíniumból. Kétfokozatú szivattyú. Opcióként szállítható közvetlenül a szivattyúfejbe szerelhetı manométerrel (MAA10006). Rögzíthetı szivattyúkar, hordozófogantyúként is szolgál. Nincs szükség plusz manométer-adapterre. Beállítható nyomás. Belsı túlnyomásszabályozó szelep túlterhelésvédelemként. Opcionálisan kapható rögzítı tartók. 3/8 NPT csatlakozó. 15

16 D H P RETROFIT KIT FOR MANUAL PUMP NACHRÜSTSATZ FÜR HANDPUMPE SZELEPKÉSZLET KÉZI SZIVATTYÚHOZ ALUMÍNIUM 700 bar Features 1. 4 way control valve for operation of a double acting cylinder or two single acting cylinders in combination with manual pump. Valve housing made of anodized highstrength aluminium. Easy to operate. Ready to connect with O-rings and mounting screws. Internal pressure relief valve for overload protection. Merkmale 1. 4-Wegeventil für den einfachen Umbau der Handpumpen zum Einsatz von Doppeltwirkenden Zylindern. Ventilblock aus eloxiertem hochfestem Aluminium. Einfache Bedienung. Umbausatz komplett mit O-Ringen und Schrauben. Internes Überdruckventil als Überlastschutz. Model Width Length Height Presure Weight Breite Länge Höhe Druck Gewicht Szélesség Hossz Magasság Nyomás Tömeg Simson bar kg DHPA 4/ Jellemzık 1. 4-utas szelep a kézi szivattyú átépítéséhez kettıs mőködéső hengerekhez való használathoz. Szelepház nagy szilárdságú, eloxált alumíniumból. Egyszerő kezelés. Átalakító készlet, kompletten O- győrőkkel és csavarokkal. Belsı túlnyomáshatároló szelep túlterhelésvédelemként. 16

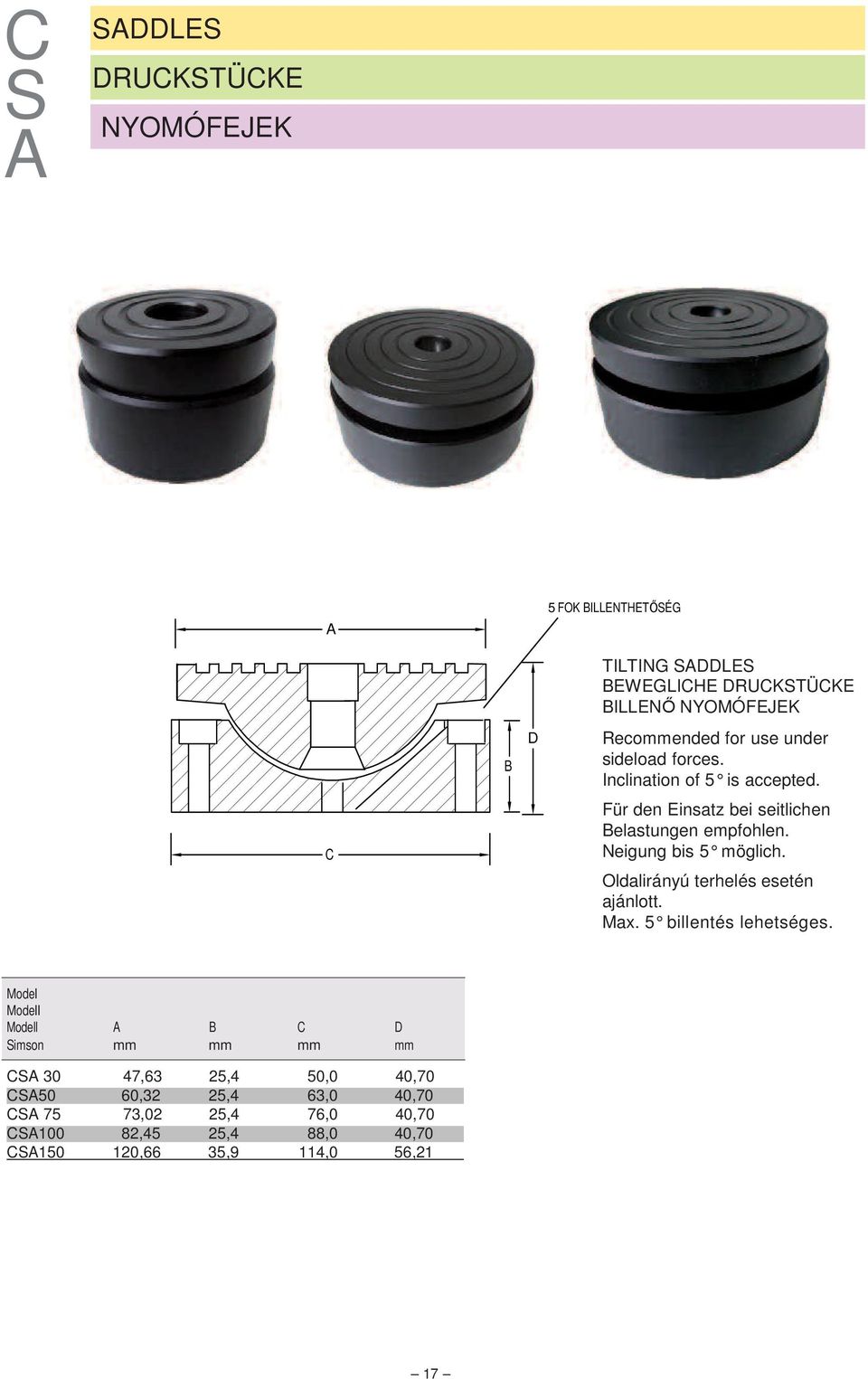

17 C S A SADDLES DRUCKSTÜCKE NYOMÓFEJEK A C B D 5 FOK BILLENTHETİSÉG TILTING SADDLES BEWEGLICHE DRUCKSTÜCKE BILLENİ NYOMÓFEJEK Recoended for use under sideload forces. Inclination of 5 is accepted. Für den Einsatz bei seitlichen Belastungen empfohlen. Neigung bis 5 möglich. Oldalirányú terhelés esetén ajánlott. Max. 5 billentés lehetséges. Model A B C D Simson CSA 30 47,63 25,4 50,0 40,70 CSA 50 60,32 25,4 63,0 40,70 CSA 75 73,02 25,4 76,0 40,70 CSA ,45 25,4 88,0 40,70 CSA ,66 35,9 114,0 56,21 17

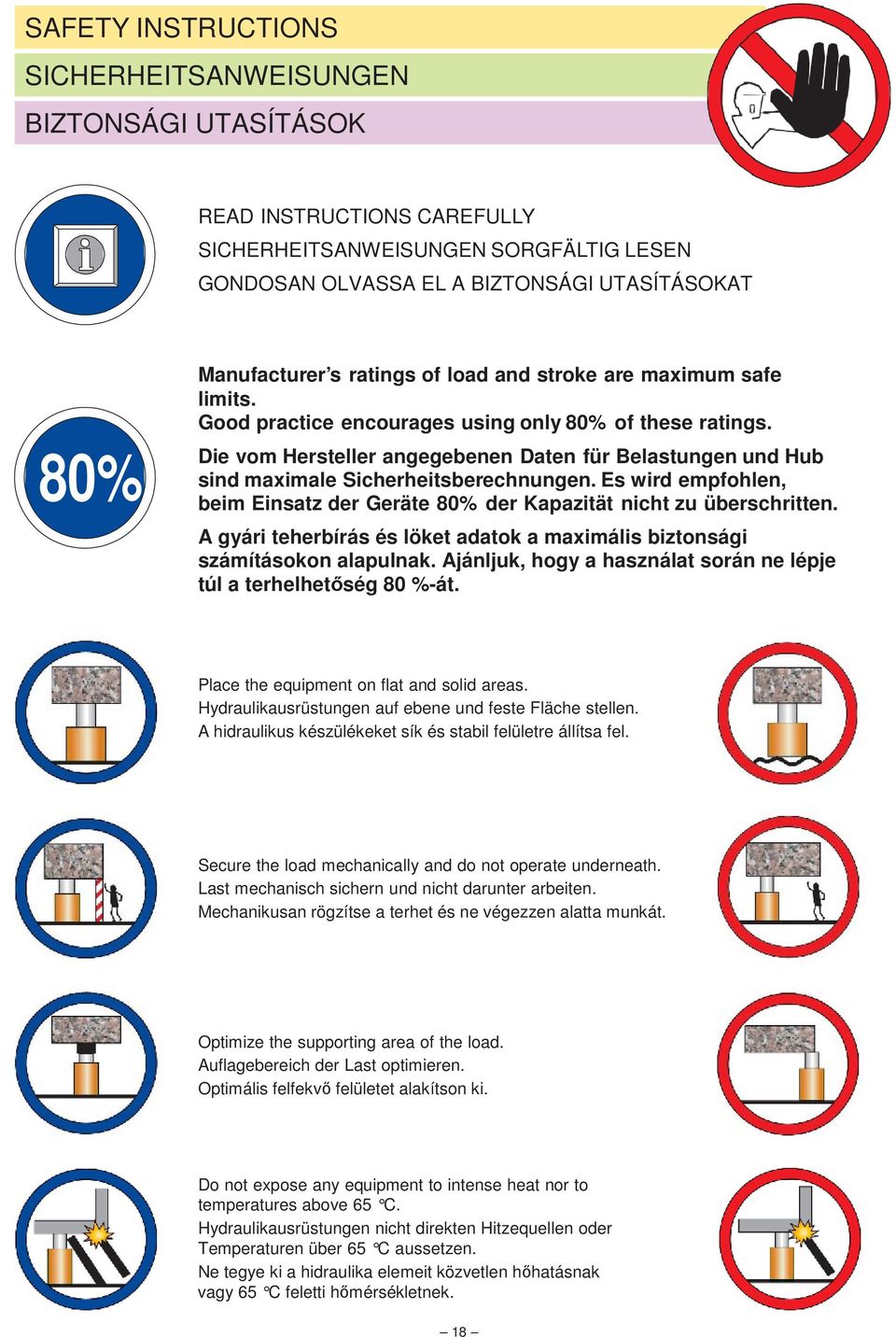

18 SAFETY INSTRUCTIONS SICHERHEITSANWEISUNGEN BIZTONSÁGI UTASÍTÁSOK READ INSTRUCTIONS CAREFULLY SICHERHEITSANWEISUNGEN SORGFÄLTIG LESEN GONDOSAN OLVASSA EL A BIZTONSÁGI UTASÍTÁSOKAT 80% Manufacturer s ratings of load and stroke are maximum safe limits. Good practice encourages using only 80% of these ratings. Die vom Hersteller angegebenen Daten für Belastungen und Hub sind maximale Sicherheitsberechnungen. Es wird empfohlen, beim Einsatz der Geräte 80% der Kapazität nicht zu überschritten. A gyári teherbírás és löket adatok a maximális biztonsági számításokon alapulnak. Ajánljuk, hogy a használat során ne lépje túl a terhelhetıség 80 %-át. Place the equipment on flat and solid areas. Hydraulikausrüstungen auf ebene und feste Fläche stellen. A hidraulikus készülékeket sík és stabil felületre állítsa fel. Secure the load mechanically and do not operate underneath. Last mechanisch sichern und nicht darunter arbeiten. Mechanikusan rögzítse a terhet és ne végezzen alatta munkát. Optimize the supporting area of the load. Auflagebereich der Last optimieren. Optimális felfekvı felületet alakítson ki. Do not expose any equipment to intense heat nor to temperatures above 65 C. Hydraulikausrüstungen nicht direkten Hitzequellen oder Temperaturen über 65 C aussetzen. Ne tegye ki a hidraulika elemeit közvetlen hıhatásnak vagy 65 C feletti hımérsékletnek. 18

19 Use safety equipment: protection of eyes, hands and feet. Sicherheitsausrüstung benutzen: Augen-, Hand- und Fuß-Schutz. Használjon személyi védıfelszerelést: védje a szemét, kezét és lábát. Do all the maintenance operations when equipment is at rest position. Alle Wartungsarbeiten bei Hydraulikausrüstungen in Ruhestellung durchführen. A hidraulikus eszközökön csak terheletlen állapotban végezzen karbantartást. Do not exceed nominal ratings of load. Use a gauge to check pressure. Nennbelastungen der Hydraulikausrüstungen nicht überschreiten. Last mit Manometer kontrollieren. Ne lépje túl a hidraulikus eszközök névleges terhelhetıségét. Manométerrel ellenırizze a terhelést. Do not use any tool to operate manual coands. Keine Werkzeuge zur Betätigung manueller Steuerungen benutzen. A kézi vezérlések mőködtetésére ne használjon szerszámot. Clean and protect equipment after use. Hydraulikausrüstungen nach Benutzung reinigen und schützen. Használat után tisztítsa meg és védje a hidraulikus eszközöket. Clean couplings before connecting. Kupplungen vor dem Anschließen reinigen. A csatlakozókat a bekötés elıtt tisztítsa meg. Prevent hoses from sharp bendings and drops on them. Schläuche nicht knicken und nichts Schweres darauf stellen oder fallen lassen. Ne törje meg a tömlıket és ne tegyen vagy ejtsen rájuk nehéz tárgyakat. 19
