SecuriFire 3000 Termékkatalógus 2011

Átírás

1 SecuriFire 3000 Termékkatalógus 2011 SF_PC_2011_en_(Rel.1.0).pdf alapján. Lezárva:

2 Tartalom 1. RENDSZERMODULOK SecuriFire 3000 tűzjelző központok Külső kijelző- és kezelőegységek Külső nyomtató SecuriFire 3000 bővítőkártyák Optikai kábel modemek Pótalkatrészek SECURILINE EXTENDED MODULOK SECURILINE MODULOK Kiegészítők SecuriLine modulokhoz SECURISTAR CÍMEZHETŐ ÉRZÉKELŐK SECURISTAR HAGYOMÁNYOS ÉRZÉKELŐK Hő- és füstérzékelők Lángérzékelők és ezek tartozékai MÁSODKIJELZŐK LÉGCSATORNA ÉRZÉKELŐK ROBBANÁSBIZTOS (EX) ÉRZÉKELŐK ÉS KIEGÉSZÍTŐK ÉRZÉKELŐ ALJZATOK ÉS KIEGÉSZÍTŐK KÉZI JELZÉSADÓK Címezhető kézi jelzésadók Hagyományos kézi jelzésadók Kiegészítők kézi jelzésadókhoz RIASZTÁSI JELZŐESZKÖZÖK RÁDIÓS ÉRZÉKELŐK AKKUMULÁTOROK TELEPÍTÉSI ÉS ÜZEMBEHELYEZÉSI SEGÉDESZKÖZÖK Érzékelőteszterek Érzékelőgyűrű tesztelésére szolgáló eszközök CIKKSZÁMOK 60 2 Securiton Termékkatalógus 2011 SecuriFire 3000

3 Bemutatás A SecuriFire 3000 egy olyan életvédelmi rendszer, amely nagyszerűen alkalmazható közepes és nagy épületekben való tűzjelző rendszer kialakításához. Viruálisan nincsenek határok A moduláris felépítésű SecuriFire úgy lett megtervezve, hogy az egyközpontos telepítésektől a többközpontos, hálózatba kapcsolt rendszerekig minden könnyen megvalósítható legyen. Az egyközpontos rendszer akár 16 érzékelőgyűrűt, és a gyűrű protokolljától függően gyűrűnként akár 250 eszközt támogat. Egy alrendszerbe 16 központ is összekapcsolható, és 64 alrendszer kapcsolható össze egy virtuálisan végtelen nagyságú hálózatba. Teljes rendundancia Totális hibatűrés 8 zónás oltásvezérlés A következetesség minden nagy szervezet vagy folyamat kritikus pontja. Egy tűzjelző rendszernél a következetesség nem egy kíván cél, hanem alapvető követelmény. A SecuriFire jelenleg az egyetlen 100%-os hibatűrésű rendszer a piacon. A központ redundáns felépítése túlteljesíti az igen szigorú EN54 előírásait is. Ez a fajta hardveres redundancia és vezetékezési rugalmasság nem található meg egyetlen másik rendszernél sem. A teljes hardveres redundanciának köszönhetően egy központ akár 8 oltásvezérlő zónás is kezelhet. SecuriFire Studio A SecuriFire Studio programcsomag kitűnően használható a rendszer programozására és beüzemelésére. A programozás ideje ezzel a módszerrel a töredékére csökkenthető. Virtuálisan a SecuriFire központ minden működési tulajdonsága szoftveresen vezérelt. Ennek köszönhetően a SecuriFire központok páratlanul rugalmasan bővíthetőek, ill. a rendszerelemek újabbakra cserélhetőek akár évekkel a beüzemelést követően is. Kiváló felhasználói felület A nagyfelbontású, grafikus, színes LCD kijelző támogatja a magyar nyelvű megjelenítést, és tervezésénél az egyik fő szempont az volt, hogy a kritikus pillanatban a kezelésre szükséges idő minimális legyen, valamint maximális rugalmasságot biztosítson a különböző rendszerek számára. Ezen felül a Securiton UMS (Universal Management System) lehetővé teszi a rendszer kezelését és a jelzések megtekintését a megszokott windowsos környezetben. Az UMS lehetővé teszi a felhasználó számára az összes biztonsági rendszer használatát (pl.: tűzjelző rendszer, behatolásjelző rendszer, beléptető rendszer és CCTV rendszer) egy egységes és könnyen használható felületen. Tesztelve és minősítve A SecuriFire rendszer minden modulját a VdS tesztelte és minősítette az EN szabványok szerint. A katalógus használata Példa egy tipikus bejegyzésre Terméknév Rendelési kód Felügyelt kimeneti modul B3-OM8 Perifériák csatlakoztatására (villogók, hangjelzők, stb.) nyolc 1,5A terhelhetőségű felügyelt kimeneten keresztül. A kimenetek szakadás és rövidzár felügyeltek Működési feszültség V DC Áramfelvétel 60 ma Környezeti hőmérséklettartomány -5 C +45 C Méretek (magasság x szélesség x mélység) 120 x 60 x 50 mm Illusztráció Leírás és technikai adatok A katalógusban a méretek magasság x szélesszég x mélység sorrendben szerepelnek! Az ettől eltérő értékmegadást külön feltüntettük. Securiton Termékkatalógus 2011 SecuriFire

4 SecuriFire 3000 rendszer áttekintés 4 Securiton Termékkatalógus 2011 SecuriFire 3000

5 1. Rendszermodulok 1.1. SecuriFire 3000 tűzjelző központok SecuriFire 3000 központ B5-SCP3010 alapkivitel B5-SCP3020 beépített kezelőegységgel B5-SCP3030 beépített kezelőegységgel és nyomtatóval Az alapkivitel tartalmazza: Acéllemez készülékház (szürke színű) B5-MCB15 központi processzor egység B5-PSU tápegység Rack modul BUS csatlakozással Tápcsatlakozó és akkumulátorkábel (B5 BATKAB1) Akkumulátorhely (max. akku. méret: 2 x 12 V / 40 Ah) Hálózati feszültség 230 VAC (47-63 Hz) Teljesítményfelvétel max. 280 W Kimeneti feszültség: 26,3 VDC (min. +50 C-on) Kimenet áramerősség: 7,5 A Nyugalmi áramfelvétel: 74 ma (központ és nyomtató nélkül) Akkumulátorok (legnagyobb): 2 x 12 V / Ah Áthidalási idő (max.): 72h normál működés + 0,5h riasztás Védelmi osztály (DIN 40050): IP C Relatív páratartalom: 5 95%, lecsapódásmentes Légnyomás: 80 kpa, 2,000 m tengerszint fölötti magasságig Méretek: 600 x 445 x 225 mm Az alapkivitel tömege: 23,5 kg (akkumulátorok nélkül) Tartozékok: B3 BLIND PD PPR PD FRB SD-CARD 2GB B3 KAB PSU5 Fedőlap a nem használt bővítőkártya helyekre Végtelenített nyomtatópapír Színes nyomtatókazetta SD-kártya B5/B6-MCU-hoz Akkumulátor áramerősség mérő kábel Szoftver hardverkulcsok és licenszek: SecuriFire Studio Tervezői SW MIC Simulator ** MIC Szimulátor, PC-n futtatható D&L Studio Hardverkulcs és licensz a SecuriFire Studio egy éves használatához. LIC Sudio Licensz bővítés SF Studio szoftverhez (1 év) LIC MIC Sim Licensz MIC Simulator szoftverhez (korlátlan) LIC MIC Lang Nyelv bőv. MIC-hez (ellenőrizze a könyvtárat) Igény esetén szintén elérhető: Ethernet kábel 3m v. 5m a PC és az MCB15 összekapcsolására Távtartó 20mm távolsághoz * Kérjük, töltse le a Securiton Dokumentációs szerveréről ** Kérjük, ellenőrizze az elérhetőséget FG FG FG FG PPF HG FG FG81720 * n.a. * n.a. VE VE VE VE igény esetén igény esetén Securiton Termékkatalógus 2011 SecuriFire

6 1.2. Külső kijelző- és kezelőegységek Fő kijelző és kezelő RS485 SCP - hálózati csatlakozás B5 MIC711 A tűzjelző rendszer távoli kezeléséhez és kijelzéshez, RS485 hálózat használatával. A B5-SCP3020 / 30 típusú központok beépített kezelőegységével azonos visszajelzést és vezérlést tesz lehetővé. Ezen felül tartalmaz egy csatlakozópontot, amelylyel B5 MIC PPC nyomtató és/vagy B5 EPI FPC-E tűzoltósági kijelző és kezelőegység csatlakoztatható (ld. alább). FG Szerelőkeretek süllyesztett szereléshez Működési feszültség: V Nyugalmi áramfelvétel: 213 ma C Méretek: 276 x 170 x 52 Kijelző: 5.7 (14,5cm) színes TFT B5-EPI-FPC-GS (házba szerelt verzió önálló használatra) B5-EPI-FPC-E (ház nélkül, a B5-SCP30xx tel használható) Tűzoltósági kijelző és kezelőegység, amely egyszerűen használható kezelési felületet biztosít a tűzoltóság számára. Piktogramok segítségével nyelvtől független felületet biztosít. A B5- MIC711 egységbe szerelhető, az EPI buszon keresztül kommunikál (a kábel tartozék). Működési feszültség: V Nyugalmi áramfelvétel: 213 ma C Méretek: 138 x 170 x FME 70-1 FME 70-1 (Ház és keret, MIC + tervdoboz + EPI eszközhöz.) FME 71-1 (Ház és keret, MIC + tervdoboz számára) FME 73-1 (Ház és keret, csak a MIC számára) FMC 70-1 (Ház, csak az FME 70-1 számára) FFM 70-1 (Keret, csak az FME 70-1 számára) PLB 70-1 (Tervdoboz az FME 70-1 számára) FMC 71-1 (Ház, csak az FME 71-1 számára) FFM 71-1 (Keret, csak az FME 71-1 számára) PLB 71-1 (Tervdoboz az FME 71-1 számára) FMC 73-1 (Ház, csak az FME 73-1 számára) FFM 73-1 (Keret, csak az FME 73-1 számára) MIC 711 és ennek EPI csatlakozójához (pl.: nyomtató) kapcsolt eszközök számára süllyesztett szereléséhez FME 71-1 FME Securiton Termékkatalógus 2011 SecuriFire 3000

7 Tűzoltósági kijelző (csak Németországban használható) B3-MMI-FAT DIN megfelelőséggel rendelkező tűzoltósági kijelző panel. Kijelzi a legfontosabb állapotokat, ezzel biztosítva a tűzoltóság számára az egyszerű működtetést. Egy olyan felületet biztosít, amellyel kibővíthető a telepítés a DIN14661 megfelelőséggel rendelkező tűzoltósági panellel. A kijelző szövege és a feliratok is német nyelvűek. FG Szinoptikus tabló illesztő egység Működési feszültség: V Nyugalmi áramfelvétel: 21 ma Adatátvitel: MMI-BUS Elektromosan: RS 485, galvanikusan leválasztva Protokoll: soros, DIN Távolság az alközponttól: max m Védelmi osztály: IP C Méretek: 185 x 255 x 65 mm Méretek ház nélkül: 180 x 240 x 40 mm Ház színe: szürke, RAL 7032 VdS-megfelelőség: G B3-MMI-UIO A szinoptikus tabló és a kijelző párhuzamos működtetéséhez használható modul. Használható ezen kívül távoli be- / kimeneti modulnak feszültségfüggetlen kontaktusok (pl. sprinkler rendszer) lekérdezéséhez, vagy felügyelet nélküli kimenetekhez pl. szirénák, fényjelzők, relék, stb. vezérléséhez. EG Működési feszültség: V Áramfelvétel: 14 ma Adatátvitel: MMI-BUS Elektromosan: RS 485, galvanikusan leválasztva Protokoll: soros, DIN Távolság az alközponttól: max m Csatlakozás: szinoptikus tabló, párhuzamos kijelző egység, villogók, szirénák, kürtök, sprinkler rendszer, stb. LED kimenetek: 64 LED kimenet, 2 ma LED-ek központonként: max. 256 Open-kollektor kimenetek: 8, max.100 ma kimeneti feszültség max. +30 V Mátrix konfiguráció: 8 bemenet és 8 kimenet 8 x 8 mátrixban Tápfeszültség: +5 VDC Áramfelvétel: max. 3,3 ma C Méretek: 160 x 105 x 20 mm VdS-megfelelőség: G CPD-tanúsítvány: 0786-CPD Securiton Termékkatalógus 2011 SecuriFire

8 Kiegészítők UIO KAB34 34 pólusú szalagkábel (1 m) UIO KAB40 40 pólusú szalagkábel (1 m) JUMP-IM8-953R Áthidalás 953R f. B3-IM8 (8 db.) JUMP-IM8-110R Áthidalás 110R f. B3-IM8 (8 db.) UIO GEH Műanyag doboz a B3-MMI-UIO elhelyezéséhez. FG81725 FG81726 FG74113 FG74114 FG69041 Védelmi osztály: IP 66, lángálló +70 C-ig Ház színe: szürke, RAL 7035 Ház méretek: 182 x 180 x 90 mm UIO STP Az UIO STP acél szerelőlap cink alapú acél lapot és 5 rögzítési pontot tartalmaz a B3-MMI-UIO modul műanyag dobozban történő elhelyezéséhez. FG05203 Méretek: 150 x 173 x 1,5 mm 8 Securiton Termékkatalógus 2011 SecuriFire 3000

9 LED es kijelző egység (külső, 64 érzékelő zónához) B3-MMI-EAT64-2 B3-MMI-EAT64 BFE (ház nélkül) LED-es kijelző egység riasztások, hibajelzések és kikapcsolások jelzéséhez 64 érzékelőzónára. A LED-ek azonosítása becsúsztatható matricák segítségével lehetséges (nem tartozék). Az egység ház nélkül is kapható kapcsolódobozba történő szereléshez. FG FG Működési feszültség: V Nyugalmi áramfelvétel: 2 ma / bekapcsolt LED Adatátvitel: MMI-BUS Elektromosan: RS 485, galvanikusan leválasztva Protokoll: soros, DIN Távolság az alközponttól: max m Védelmi osztály: IP C Méretek: 228 x 445 x 48 mm Ház színe: szürke LED-es kijelző egység (külső, 8 oltásvezérlő zónához) B3-MMI-IPEL-2 B3-MMI-IPEL BFE (ház nélkül) Külső LED-es kijelző egység 8 oltásvezérlő zóna számára (12 LED minden egyes zónához, plusz 9 LED a csoport megjelenítéshez). Házzal, kulcsos kapcsolóval és vezérlő modullal. A LED-ek feliratozása becsúsztatható matricák segítségével lehetséges (nem tartozék). Az egység ház nélkül is kapható kapcsolódobozba történő szereléshez. FG FG Működési feszültség: V Nyugalmi áramfelvétel: 2 ma / bekapcsolt LED Adatátvitel: MMI-BUS Elektromos: RS 485, galvanikusan leválasztva Protokoll: soros, DIN Távolság az alközponttól: max m Védelmi osztály: IP C Méretek (befoglaló): 228 x 445 x 48 mm Ház színe: piros RAL 3000 Tűzoltósági panel SV (csak Svédországban használható) B3-MMI-FPS (jelenleg még nem kapható) FG Securiton Termékkatalógus 2011 SecuriFire

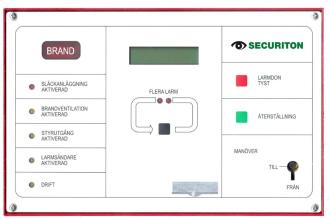

10 Beavatkozási panel SV (csak Svédországban használható) B3-MMI-IPS (jelenleg még nem kapható) FG Külső nyomtató Nyomtató B5-MIC-PPE Protokoll nyomtató az események papírszalagra történő nyomtatásához. A ház a MIC méretével megegyezik, a tartozék kábellel lehetséges a B5 MIC711-hez kapcsolni B5-MIC-PPE a B5 MIC711 kijelző és kezelőegységben is elfér Működési feszültség: V Nyugalmi áramfelvétel: 0 ma Áramfelvétel nyomtatás közben: 35 ma Védelmi osztály: IP 30 Méretek (házzal): Méretek (ház nélkül): Ház színe: C 170 x 138 x 62 mm 95 x 58 x 31 mm szürke 10 Securiton Termékkatalógus 2011 SecuriFire 3000

11 1.4. SecuriFire 3000 bővítőkártyák A SecuriFire rendszer minden összetevője és modulja redundáns a rendszer felhasználhatósága érdekében. Ezen kívül hiba esetén garantált a hiba kijelzése, a jel feldolgozása és a csatlakoztatott tűzjelző eszközök vezérlése. Kártyahely kiosztás A moduláris felépítésű SecuriFire 3000 tűzjelző központ alapkiépítésben tartalmazza: 1. egy központi processzor egység modult (B5-MCB15) az 1-es kártyahelyen 2. egy tápegységet (B5-PSU) a 10-es kártyahelyen 3. B5 LAN, B5-NET2-485 vagy B5-NET4-485 modulok közül bármelyiket a 2-es kártyahelyen 4. A 11., 12. és 13. kártyahelyek kizárólag a B3-REL10/16/16E relés modulok számára használható. A sorkapcsokat a relés modulhoz külön kell rendelni. A 11., 12. és 13. kártyahelyek használata esetén a 9-es kártyahely nem lehet üresen, hanem a B5-BAF, B5-MRI16 vagy B3-LPI modulok valamelyikének kell benne lennie. 5. A 3 9 kártyahelyek bármely más modul számára használhatóak. A 9-es kártyahely a kártyahelyek engedélyezéséhez szükséges. Vezérlőmodul B5 BAF Tűzoltósági vezérlőpanel csatlakoztatásához, tűzoltósági átjelzéshez, riasztási jelzéshez (szirénák), és a relés busz vezérléséhez használható bővítőkártya. A modul ezen felül rendelkezik egy csatlakozóval MMI-BUS (busz külső eszközök számára) vezérléshez, amelyhez tűzoltósági vezérlő panel, külső vezérlő panel vagy más eszköz csatlakoztatható. EG Tápellátás: a belső rendszerbuszon keresztül Áramfelvétel: tipikusan 35 ma kimenet vezérléssel a periféria áramfelvétele nélkül C Relés busz csatlakozás: B3-REL10 vagy B3-REL16(E) FBP interfész (DIN14661): 12 pólusú lehúzható sorkapocs Átjelzés típusa: párhuzamos, kétirányú Hatótávolság: max. 5 m OM1 interfész: Tűzoltósági átjelzés vagy felügyelet kimenet, 26 V/1.5 A OM2 interfész: felügyelt kimenet, 26 V/1.5 A OM1 interfész: Tűzoltósági átjelzés vagy felügyelet max m MMI-BUS interfész: RS 485, galvanikusan leválasztva max m_ Securiton Termékkatalógus 2011 SecuriFire

12 Gyűrűvezérlő modul 2 x SecuriLine B5-DXI2 SecuriLine extended (250 eszköz gyűrűnként) A modul két érzékelő gyűrűt tartalmaz. Használható még egy gyűrűhöz és két jelzővonalhoz vagy akár négy jelzővonalhoz is. Gyűrűvezérlést és adatnaplózást végez Az érzékelők modulokon vagy alközpontokon keresztül összerendelhetők Riasztási feltétel és vezérlési feltétel összerendelhető Egyes érzékelők kikapcsolásának lehetősége Az érzékelők állapotának kiértékelése (szennyeződés felismerés) Minden csatlakoztatott érzékelő és modul felügyelete A gyűrűn lévő szakadás és rövidzár helyének meghatározása EG Tápellátás: a belső rendszerbuszon keresztül Áramfelvétel: kb. 35 ma tipikusan C Gyűrűvezérlés:2 vezérlő áramkör, gyűrűnként max 250 érzékelő Logikai elemek: max. 750 / B5-DXI2 Rövidzár izolátor: az érzékelőkbe és a vezérlő modulokba integrálva Egyes érzékelők azonosítása: a szabvány szerint integrálva Kábel: 1 x 2 x 0,8 mm árnyékolt (szabvány) A gyűrű: max m A gyűrű kábelezésének maximális ellenállása: Securiton Termékkatalógus 2011 SecuriFire 3000

13 Hálózati illesztőmodul B5-NET2-485 A SecuriFire központok redundáns hálózati kapcsolatához, vagy redundáns PC kapcsolathoz használható. A bővítőmodul 2 darab RS485 és 2 darab 100BaseT hálózati csatlakozást biztosít. A modul elején található 6 darab RJ45 csatlakozó, amelyek az alközpont hálózathoz, valamint az Ethernet hálózathoz kapcsolhatóak. A modul csak a központ 2-es kártyahelyére szerelhető. EG Tápellátás: Áramfelvétel: Átvitel típusa: Fizikai karakterisztika: Adatátvitel iránya: LAN-csatlakozók: Sebesség: Távolság: RS485- csatlakozók: Sebesség: Távolság: Kábel típusa: a belső rendszerbuszon keresztül 120 ma TCP/IP 6 x RJ-45 csatlakozó - 8 pólusú kétirányú, full-duplex 2 x Ethernet 100 Base TX max. 100 Mbit/s max. 100 m 2 x RS485 redundáns kábelezéssel, melyből 1 galvanikusan leválasztva max. 2,5 Mbit/s max m UTP Cat5 Hálózati illesztőmodul B5-NET4-485 A SecuriFire központok redundáns hálózati kapcsolatához, vagy redundáns PC kapcsolathoz használható. A bővítőmodul 4 darab RS485 és 2 darab 100BaseT hálózati csatlakozást biztosít. A modul elején található 10 darab RJ45 csatlakozó, amelyek az alközpont hálózathoz, valamint az Ethernet hálózathoz kapcsolhatóak. A modul csak a központ 2-es kártyahelyére szerelhető. EG Tápellátás: Áramfelvétel: Átvitel típusa: Fizikai karakterisztika: Adatátvitel iránya: LAN-csatlakozók: Sebesség: Távolság: RS485- csatlakozók: Sebesség: Távolság: Kábel típusa: a belső rendszerbuszon keresztül 127 ma TCP/IP 10 x RJ-45 csatlakozó - 8 pólusú kétirányú, full-duplex 2 x Ethernet 100 Base TX max. 100 Mbit/s max. 100 m 4 x RS485 redundáns kábelezéssel, melyből 2 galvanikusan leválasztva max. 2,5 Mbit/s max m UTP Cat5 Securiton Termékkatalógus 2011 SecuriFire

14 Hálózati illesztőmodul B5-LAN A SecuriFire központok nem redundáns hálózati kapcsolatához, vagy nem redundáns PC kapcsolathoz használható. A bővítőmodul előlapján két 8 pólusú RJ45 csatlakozó található. A modul csak a központ 2-es kártyahelyére szerelhető. EG Tápellátás: a belső rendszerbuszon keresztül Áramfelvétel: 0 ma C Átvitel típusa: TCP/IP Fizikai karakterisztika: 2 x RJ-45 csatlakozó - 8 pólusú Adatátvitel iránya: kétirányú, full-duplex LAN-csatlakozók: Ethernet 100 Base TX Sebesség: max. 100 Mbit/s Távolság: max. 100 m Univerzális soros modul B3-USI4 Soros illesztőmodul a SecuriFire alközpontok számára, amellyel olyan rendszerek vezérelhetőek, mint pl. nyomtatók, ComBOX egységek, telefonos szerverek, stb. Összesen 4 redundáns felépítésű, soros, aszinkron csatlakozó áll rendelkezésre, mint redundáns RS 485 port half-duplex átviteli módban (gyűrűkhöz), vagy nem redundáns RS422 port full duplex átviteli módban (vonalakhoz). Ezen felül a négy csatlakozóból kettő működtethető RS 232 portként full-duplex átviteli módban két vezérlő áramkörrel. Az egyes csatlakozási pontok működési módja programozással és hardveres konfigurálással határozható meg. Egy központba maximum négy B3-USI4 modul szerelhető. EG Tápellátás: a belső rendszerbuszon keresztül Áramfelvétel: 20 ma C Távolság: RS 485 = 1200 m RS 232 = 15 m Átvitel típusa: soros, aszinkron Adatsebesség: 57,6 kbaud Csatlakozók: 2x2 redundáns half-duplex RS 485, használható full-duplex módban is, galvanikusan leválasztott 2 redundáns RS232 csatlakozó, galvanikusan _ leválasztva _ 14 Securiton Termékkatalógus 2011 SecuriFire 3000

15 Felügyelt kimeneti modul B3-OM8 A modul hangjelzők, szirénák, kürtök és fényjelzők hatékony és címezhető vezérlésére szolgál. Egy kimenet áramerőssége 1A, a modul maximális kimeneti áramerőssége 3A az 1-4 kimenetekre és 3A az 5-8 kimenetekre. A kimenetek rövidzár és szakadás szempontjából felügyeltek. Megjegyzés: a modul maximális áramterhelhetősége függ a központ tápegységének terhelhetőségétől és a hozzá kapcsolt rendszer áramfelvételétől. EG Tápellátás: a belső rendszerbuszon keresztül Áramfelvétel: 9 ma C Kimeneti feszültség: 22 V min. / 24 V tipikus. / 28 V max. Kimeneti áramerősség: 1,5 A max. Rövidzár áramerősség:1,77 A min. / 2,17 A tipikus. / 3,14 A max. Terhelhetőség Vezérlő áramerősségvonali ellenállás 1. tart. ( Ω) 1 ma max. 50 Ω 2. tart. ( Ω) 3 ma max. 20 Ω 3. tart. (16-85 Ω) 15 ma max. 5 Ω Felügyelt bemeneti modul B3-IM8 A B3-IM8 biztosítja a hagyományos érzékelők csatlakoztatásának lehetőségét a SecuriFire központok számára. A modul használatával a központ mind a 8 bemeneten külön-külön képes - felügyelni a hagyományos érzékelők jelenlétét és működését, bemenetenként összesen 32 érzékelőig (max 256 érzékelő) - felügyelni a biztonságilag kritikus Ex érzékelők jelenlétét és működését 10 érzékelőig a Z787 zenergát használatával - felügyelni a csatlakoztatott eszközök (pl.: szelepek, ajtók, stb.) helyes működését, valamint az oltásvezérlő eszközök felügyeletét a VdS előírások szerint A Securiton 130-as sorozatú, valamint a Hochiki Ex kategóriájú érzékelőkhöz tervezve és minősítve. A vonatkozó információkért kérjük nézze meg a termékek adatlapját. A bemenetek rövidzár és szakadás szempontjából felügyeltek. Minden egyes csatorna / bemenet külön programozható és beállítható a programozói szoftverrel és a kártyán található áthidalásokkal. Tápellátás: a belső rendszerbuszon keresztül Áramfelvétel: Nyugalmi 9 ma Riasztási küszöb 10mA C Csatlakozási lehetőség: 8 érzékelő zóna / felügyelt bemenet EG Securiton Termékkatalógus 2011 SecuriFire

16 Bemeneti modul 140-es sorozatú érzékelők számára B3-LEE23 A modul a Securiton 140-es sorozatú érzékelők csatlakoztatására szolgál, nyolc csatornán, csatornánként maximum 30 érzékelővel. Egy SecuriFire központba maximum öt B3-LEE23 modul szerelhető a 2 8 kártyahelyekre, azonban a modul alkalmazása csak korszerűsítés esetén, a modul használati feltételei szerint engedélyezett. EG Tápellátás: a belső rendszerbuszon keresztül Áramfelvétel: 22 ma C Érzékelő zónák: max. 8 logikai érzékelő zóna alvonalanként Címzés: az érzékelőhöz rendelt hardveres cím kiosztható abban az esetben, ha logikai szoftveres cím szükséges Vezetékhossz: max m Bemeneti modul 150-es sorozatú érzékelők számára B3-LEE24 EG A régebbi Securiton 150-es sorozatú érzékelőket használó rendszerek korszerűsítésére szolgáló bővítőmodul. Négy címezhető gyűrűt biztosít, amelyek a HX protokollt támogatják, gyűrűnként maximum 127 darab 150-es érzékelővel. Egy SecuriFire központba maximum öt B3-LEE24 modul szerelhető a 2 8 kártyahelyekre. Tápellátás: a belső rendszerbuszon keresztül Áramfelvétel: 27 ma C Érzékelők/Elemek: 4 gyűrű, gyűrűnként max 127 eszközzel Címzés: az érzékelőhöz rendelt hardveres cím kiosztható abban az esetben, ha logikai szoftveres cím szükséges Vezetékhossz: max m 16 Securiton Termékkatalógus 2011 SecuriFire 3000

17 Relés kimeneti modul B3-REL10 A modul 10 darab bistabil, szabadon programozható relét tartalmaz, 230V / 3A terhelhetőségű kontaktusokkal. A kontaktus a programozói szoftverrel beállítható alapban nyitott vagy alapban zárt állapotúra. Fail-safe állapotra programozva minden egyes relé állapota beállítható tápkimaradás esetére vagy arra az esetre, ha a tűzjelző központ lekapcsolásra kerül. A központ 9- es kártyahelyén egy B5-BAF vagy B5-MRI16 modulok valamelyikének kell lennie a relés modul vezérléséhez. A B3-REL10 modul csak a központ kártyahelyeinek valamelyikére illeszthető. EG Tápellátás: a belső rendszerbuszon keresztül / Relé BUS C Relé működése: bistabil Kontaktus ellenállása: 30 m Maximális kapcsolt feszültség: 230 VAC / 125 VDC Maximális áramterhelés: 3A mindkét pólust a sorkapocshoz kapcsolva _ Megjegyzés: a csatlakozópontok sorkapcsai nem tartozékai a modulnak, azokat külön kell rendelni. Relés kimeneti modul B3-REL16 A modul 16 darab bistabil, szabadon programozható relét tartalmaz, 24V / 3A terhelhetőségű kontaktusokkal. A kontaktus a programozói szoftverrel beállítható alapban nyitott vagy alapban zárt állapotúra. Fail-safe állapotra programozva minden egyes relé állapota beállítható tápkimaradás esetére vagy arra az esetre, ha a tűzjelző központ lekapcsolásra kerül. A központ 9- es kártyahelyén egy B5-BAF vagy B5-MRI16 modulok valamelyikének kell lennie a relés modul vezérléséhez. A B3-REL16 modul csak a központ kártyahelyeinek valamelyikére illeszthető. EG Tápellátás: a belső rendszerbuszon keresztül / Relé BUS C Relé működése: bistabil Kontaktus ellenállása: 30 m Maximális kapcsolt feszültség: 30 VAC / 30 VDC Maximális áramterhelés: 3A mindkét pólust a sorkapocshoz kapcsolva _ Megjegyzés: a csatlakozópontok sorkapcsai nem tartozékai a modulnak, azokat külön kell rendelni. Securiton Termékkatalógus 2011 SecuriFire

18 Relés kimeneti modul B5-MRI16 A modul 16 darab bistabil, szabadon programozható relét tartalmaz, 24V / 3A terhelhetőségű kontaktusokkal. A kontaktus a programozói szoftverrel beállítható alapban nyitott vagy alapban zárt állapotúra. Fail-safe állapotra programozva minden egyes relé állapota beállítható tápkimaradás esetére vagy arra az esetre, ha a tűzjelző központ lekapcsolásra kerül. A B5-MRI16 modul a központ 2-9 kártyahelyeinek bármelyikére illeszthető. Rendszerkonfigurációs útmutató: Ha a B5-MRI16 modul a központ 9-es kártyahelyébe van szerelve, akkor képes vezérelni a kártyahelyek relés buszát. Így képes vezérelni a B3- REL10, B3-REL16 és B3-REL16E modulokat a központ kártyahelyén. EG Tápellátás: a belső rendszerbuszon keresztül / Relé BUS Áramfelvétel: 6 ma tipikus. (akkumulátor áram) C Relé működése: bistabil Kontaktus ellenállása: 30 m Maximális kapcsolt feszültség: 30 VAC / 30 VDC Maximális áramterhelés: 3A mindkét pólust a sorkapocshoz kapcsolva _ Megjegyzés: a csatlakozópontok sorkapcsai nem tartozékai a modulnak, azokat külön kell rendelni. Relés kimeneti modul B3-REL16E A technikai adatokat és a felhasználását tekintve azonos a B3- REL16 modullal, de VdS oltásvezérlő interfészként történő használathoz a relékontaktusok biztosítékkal védettek (a biztosítékok nem felügyeltek) és vonalvéglezáró ellenállással vannak ellátva (3,3k felügyeleti ellenállás és 680 munkaellenállás). Az áthidalásokkal választható a VdS interfész vagy normál relés kontaktus. Rendszerkonfigurációs útmutató: A B3-REL16 modul csak a központ kártyahelyeinek valamelyikére illeszthető. EG Csatlakozók védelme 3,15 A lassú működésű mikro biztosíték Megjegyzés: a csatlakozópontok sorkapcsai nem tartozékai a modulnak, azokat külön kell rendelni. 18 Securiton Termékkatalógus 2011 SecuriFire 3000

19 Kiegészítők a B3 / B5 modulokhoz 6 csatlakozós lehúzható liftes sorkapocs, oldalsó csavarokkal ST-SET REL10 W 2 darabos sorkapocs csomag, 10 csatlakozó sorkapcsonként, oldalsó csavarokkal (a képen lévővel azonos, de nem 6, hanem 10 csatlakozós) ST-SET REL10 2 darabos sorkapocs csomag, 10 csatlakozó sorkapcsonként, elülső csavarokkal ST-SET REL16 W 2 darabos sorkapocs csomag, 16 csatlakozó sorkapcsonként, oldalsó csavarokkal (a képen lévővel azonos, de nem 6, hanem 16 csatlakozós) ST-SET REL16 2 darabos sorkapocs csomag, 16 csatlakozó sorkapcsonként, elülső csavarokkal PC Cable RS232/USI (PC kábel RS232 / USI - SLS, 15m FG74103 FG74103 FG74105 FG74106 FG Optikai kábel modemek (jelenleg nem rendelhető) 1.6. Pótalkatrészek Fő kezelőegység (beépített típus) B5-MIC11 A 3000-es sorozatú SecuriFire központokba szerelt kezelőegység, felhasználóbarát kezelőfelülettel, amely 20 nyelvet támogat. Ösztönös navigáció a SecuriWheel tárcsa és a könnyen felismerhető piktogramok segítségével. FG Működési feszültség: V Nyugalmi áramfelvétel: 213 ma C Méretek: 276 x 170 x 35 Kijelző: 5,7 (14,5cm) színes TFT Securiton Termékkatalógus 2011 SecuriFire

20 Központi processzor egység B5-MCB15 A B5-MCB15 modul kommunikál az összes többi bővítőmodullal, valamint a kezelőegységgel, tartalmazza a rendszerórát, kezeli a konfigurációs adatokat és feldolgozza a rendszer helyes működéséhez szükséges összes adatot. A rendszerállapotok megjelenítése LED-ek segítségével, míg a programozás és a diagnosztika a modul előlapján található Ethernet (szerviz) porthoz kapcsolható PC segítségével történik. Az SD kártyával használható memóriakártya nyílás az események tárolására szolgál. A B5-MCB15 minden SecuriFire3000 sorozatú központ alaptartozéka. Megjegyzés: az SD memóriakártya nem tartozék. EG Az SD memóriakártya nem tartozék Tápellátás: a rendszerbuszon keresztül a B5-PSU tápegységtől Nyugalmi áramfelvétel: 38 ma tipikusan (akkumulátor áram) Működési feszültség: akkumulátor feszültség VL+22 V.. 30 V logikai feszültség VCC+5,0 V ± 5% logikai feszültség VCC+3,3V ± 5% Szervízport: RJ 45 Ethernet port C Levegő relatív nedvességtartalom: 5 95 %, lecsapódásmentes Tápegység B5-PSU A B5-PSU tápegység szolgáltatja a tápfeszültséget a központ összes modulja és az érzékelőgyűrűk számára, valamint tölti a központ akkumulátorát. Ezen felül öt külön-külön biztosított 27V DC / 2,5A kimenetet biztosít külső eszközök megtáplálásához. A tápegység két, maximum 40Ah kapacitású akkumulátort képes tölteni. A töltést a központi processzor egység (B5-MCB15) felügyeli. A B5-PSU tápegység minden SecuriFire3000 sorozatú központ alaptartozéka a lehúzható sorkapcsokkal együtt. EG A sorkapocs tartozék ST-PSU EV FF2.5/250V/E gyors működésű 5x20mm méretű Hálózati feszültség és frekvencia: 230VAC +15%/-20% 47-63Hz Gyűrűfeszültség (összesített): Kimenet külső eszközök számára: 5 x 27 V, 2,5 A biztosíték Teljesítményfelvétel: max. 280 VA B5-BATKAB1 Akkumulátor kábel szett (B5-SCP30xx - hez) B5-BATKAB2 Akkumulátor kábel szett, hosszú (külön akkumulátorrekesz számára) BE-CBE12-C Külső akkumulátor ház SI-G 8A Tartalék biztosíték a kábelszetthez FF2.5/250V/E Tartalék biztosíték (F1-F5) ST-PSU EV Sorkapocs külső terhelések csatlakoztatásához FG29910 FG IS IS FG Securiton Termékkatalógus 2011 SecuriFire 3000

21 Pótalkatrészek (SecuriFire 3000 központok számára) ST-BAF-MMI-L ST-BAF-MMI-S alkatrészek B3-BGT B5-BUS B3-BSR 5 B3-SERVST B5-PIF B5-PIE-A ST-DAI2 ST-MTI8 ST-OM8 ST-BAF-OM ST-BAF-MMI-L ST-BAF-MMI-S ST-PSU EV B5-PDR-CO Központdoboz belső váz / ketrec Rendszerbusz hátlap (NyÁK) Relés busz hátlap (NyÁK) RESET pin, piros Nyomtató csatlakozó beépített nyomtatóhoz Nyomtató csatlakozó különálló nyomtatóhoz 16 csatlakozós sorkapocs B5-DXI2 gyűrűvezérlő modulhoz, feliratozva 16 csatlakozós sorkapocs B3-IM8 modulhoz, feliratozva 16 csatlakozós sorkapocs B3-OM8 modulhoz, feliratozva 6 csatlakozós sorkapocs B5-BAF modulhoz, feliratozva 9 tűs D-Sub csatlakozó (forrasztható) 9 tűs D-Sub csatlakozó (krimpelhető) 10-es sorkapocs, B5-PSU-hoz feliratozva Nyomtató előlap FG67020 EG EG FG78801 EG EG YY FG74087 FG74095 FG74088 FG74086 FG74085 FG Securiton Termékkatalógus 2011 SecuriFire

22 2. SecuriLine extended modulok Bemeneti / kimeneti modul BX-OI A modul egy relés kimenetet tartalmaz, amelynek programozható a fail-safe állapota. Ezen kívül tartalmaz két bemenetet feszültségfüggetlen kontaktusok figyelésére, valamint egy optocsatolt bemenetet, amely külső feszültség felügyeletére alkalmas. Mindezek mellett a modul figyeli, ha a gyűrű feszültsége alacsony. A BX-OI3 modul nagyon jól alkalmazható speciális érzékelők csatlakoztatására (pl.: lángérzékelők, vonali füstérzékelők, aspirációs érzékelők, stb.). A modul címzése és a paraméterek beállítása a csatlakoztatott érzékelőnek megfelelően a tűzjelző központról történik, a programozói szoftverrel. A modul egy IP66-os védettségű műanyag dobozban van elhelyezve, melyhez különféle kábelbevezetések állnak rendelkezésre. Tartozék a 4 darab 180Ω-os ellenállás a felügyelt bemenetekhez. Működési feszültség: V Áramfelvétel: tipikusan 550 μa Jelátvitel: soros, 2 vezetékes technológia Relés kimenet: bistabil váltókontaktus, 230 V/2A (max. 60W) Felügyelt bemenetek: potenciálmentes kontaktusokhoz Optocsatolt bemenet: feszültségszintek lekérdezéséhez, vagy külső feszültséghez 0-tól 30V-ig_ Csatlakozás: csavaros sorkapocs, maximum 1.5 mm² Rövidzár izolátor: beépített Védelmi osztály: IP 66 a házzal C Relatív levegő páratartalom: 5 95%, lecsapódásmentes Méretek: 67 x 67 x 20 mm házzal: 94 x 94 x 57 mm Ház: halogénmentes polisztirol Szín: szürke (RAL 7035) VdS-tanúsítvány: folyamatban CPD-tanúsítvány: folyamatban Kiegészítők: Leírás Típus Cikkszám IP66 ház gyűrűmodulokhoz GEH MOD IP66 FG A Stepped nipple M 20 MM SN M20 MM Securiton Termékkatalógus 2011 SecuriFire 3000

23 Bemeneti modul elágazásokhoz BX-AIM A modul bemenete használható feszültségfüggetlen kontaktusok lekérdezéséhez vagy akár kollektív érzékelőzóna csatlakoztatásához (DC technológia). Szükség esetén a felügyelt bemenet használható szabványos oltásvezérlő interfészként a VdS irányelveinek megfelelően, és bemenet hibajelzési áramszintet is felügyel (az EN54-13 vagy a VdS2489 értelmében). Zenergát és megfelelő érzékelők használatával veszélyes területek is felügyelhetőek. A modul egy IP66-os védettségű műanyag dobozban van elhelyezve, melyhez különféle kábelbevezetések használhatóak. Tartozék a riasztási ellenállás (560Ω) és a vonalvéglezáró ellenállás (19k1Ω). Működési feszültség: VDC (a gyűrűből) Áramfelvétel: kollektív hurok illesztése nélkül: tipikusan 460 µa kollektív hurok illesztésével: tipikusan 1800 µa Jelátvitel: soros, 2 vezetékes technológia Funkciók: kollektív hurok illesztés, felügyelt bemenet Csatlakozás: csavaros sorkapocs, maximum 1.5 mm² Védelmi osztály: IP 66 a házzal Rövidzár izolátor: beépített C Relatív levegő páratartalom: 5 95%, lecsapódásmentes Méretek: 67 x 67 x 20 mm házzal: 94 x 94 x 57 mm Ház: halogénmentes polisztirol Szín: szürke RAL7035 VdS-tanúsítvány: G CPD-tanúsítvány: 0786-CPD Kiegészítők: Leírás Típus Cikkszám IP66 ház gyűrűmodulokhoz GEH MOD IP66 FG A Stepped nipple M 20 MM SN M20 MM Ex-i vonalvéglezáró ellenállás (19k1) EOL Ex 19k Securiton Termékkatalógus 2011 SecuriFire

24 Bemeneti / kimeneti modul BX-IOM A BX-IOM a hagyományos érzékelők SecuriLine gyűrűhöz történő csatlakoztatására szolgál. Segítségével a központ képes: a) felügyelni a jelenlétét és a működését 10 hagyományos érzékelőnek (az érzékelők száma azok típusától függ) b) felügyelni a biztonságilag kritikus Ex érzékelők jelenlétét és működését 10 érzékelőig a Z787 zenergát használatával c) felügyelni a csatlakoztatott eszközök (pl.: szelepek, ajtók, stb.) helyes működését, valamint az oltásvezérlő eszközök felügyeletét VdS 2489 és EN54-13 megfelelőséggel A modul a Securiton és Hochiki érzékelők meghatározott típusaihoz lett kifejlesztve és minősítve. A vonatkozó információkért kérjük nézze meg a termékek adatlapját. A bemenet rövidzár és szakadás szempontjából felügyelt. Minden egyes modul bemenete külön programozható és beállítható a programozói szoftverrel és a modulon található áthidalásokkal. Tartozék a riasztási ellenállás (560Ω) és a vonalvéglezáró ellenállás (19k1Ω). A modul egy IP66-os védettségű műanyag dobozban helyezhető el, melyhez különféle kábelbevezetések használhatóak (ld. alább a kiegészítőket). Működési feszültség: V Áramfelvétel: 430 μa Jelátvitel: soros, 2 vezetékes technológia Funkciók: 1 rövidzár ellen védett, felügyelt kimenet; 1 optocsatolt bemenet Csatlakozás: csavaros sorkapocs, maximum 1.5 mm² Felügyelt kimenet: 20 1k terhelésig, 3 terhelési tartomány Kimeneti áramerősség: max. 1,3 A rövidzár ellen védett Nyugalmi áramfelvétel: 1 15 ma prog. szoftverrel állítható Optocsatolt bemenet: IM1+: 20-30V VEXT: 20-30V Rövidzár izolátor: beépített Védelmi osztály: IP 66 a házzal C Relatív levegő páratartalom: 5 95%, lecsapódásmentes Méretek: 67 x 67 x 20 mm házzal: 94 x 94 x 57 mm Ház: halogénmentes polisztirol Szín: szürke (RAL 7035) VdS-tanúsítvány: folyamatban CPD-tanúsítvány: folyamatban Kiegészítők: Leírás Típus Cikkszám IP66 ház gyűrűmodulokhoz GEH MOD IP66 FG A Stepped nipple M 20 MM SN M20 MM Securiton Termékkatalógus 2011 SecuriFire 3000

25 Relés kimeneti modul BX-REL A modul négy feszültségfüggetlen relékimenetet biztosít 230V / 2A terhelhetőséggel. Mindegyik relé rendelkezik alapban nyitott (NO) és alapban zárt (NC) kontaktussal is. Az összes relé szabadon programozható a SecuriFire Studio szoftverrel. A modul ezen felül alkalmas kapcsolóimpulzusok biztosítására is. A relék meghatározható fail-safe állapottal rendelkeznek a gyűrű tápkimaradása esetére. Mindezek mellett a modul figyeli, ha a gyűrű feszültsége alacsony. A modul egy IP66-os védettségű műanyag dobozban helyezhető el, melyhez különféle kábelbevezetések használhatóak (ld. alább a kiegészítőket). Működési feszültség: V Áramfelvétel: tipikusan 510 μa Jelátvitel: soros, 2 vezetékes technológia Funkciók: 4 feszültségfüggetlen relékimenet Csatlakozás: csavaros sorkapocs, maximum 1,5 mm² Kimenet csatlakozása: csavaros sorkapocs, maximum 2,5 mm² Vezetékhossz: max. 100 m Rövidzár izolátor: beépített Védelmi osztály: IP 66 a házzal C Relatív levegő páratartalom: 5 95%, lecsapódásmentes Relés kimenet: bistabil, váltókontaktusos, 230 V/2 A Kapcsolási teljesítmény: 60 W (230 V, 0.25 A) Kapcsolási frekvencia: max. 3,125 Hz Impulzus kibocsátás: 200 ms 25 s, 100 ms időközökkel Méretek: 67 x 67 x 20 mm házzal: 130 x 94 x 57 mm Ház: halogénmentes polisztirol Szín: szürke (RAL 7035) VdS-tanúsítvány: folyamatban CPD-tanúsítvány: folyamatban Kiegészítők: Leírás Típus Cikkszám IP66 ház gyűrűmodulokhoz GEH MOD2 IP66 FG A Stepped nipple M 20 MM SN M20 MM Securiton Termékkatalógus 2011 SecuriFire

26 Bemeneti modul BX-IM A modul különböző típusú visszajelzésekhez használható pl. nyitásérzékelőkről, tűzzónáról, oltásvezérlő rendszerről, sprinklerről érkező jelzésekhez. A modul 4 bemenetet tartalmaz feszültségfüggetlen kontaktusok felügyelt vagy felügyelet nélküli lekérdezéséhez. A bemenetek 330ms-nál szélesebb impulzusok feldolgozására képesek. A modul címzése és paramétereinek beállítása amely bemenetenként meghatározható a tűzjelző központról történik a programozói szoftver segítségével. A modul egy IP66-os védettségű műanyag dobozban helyezhető el, melyhez különféle kábelbevezetések használhatóak (ld. alább a kiegészítőket). Működési feszültség: V Áramfelvétel: tipikusan 450 μa Jelátvitel: soros, 2 vezetékes technológia Funkciók: 4 bemenet feszültségfüggetlen kontaktusok felügyelt vagy nem felügyelt lekérdezéséhez Csatlakozás: csavaros sorkapocs, maximum 1.5 mm² Rövidzár izolátor: beépített Védelmi osztály: IP 66 a házzal C Relatív levegő páratartalom: 5 95%, lecsapódásmentes Méretek: 67 x 67 x 20 mm házzal: 94 x 94 x 57 mm Ház: halogénmentes polisztirol Szín: szürke (RAL 7035) VdS-tanúsítvány: folyamatban CPD-tanúsítvány: folyamatban Kiegészítők: Leírás Típus Cikkszám IP66 ház gyűrűmodulokhoz GEH MOD IP66 FG A Stepped nipple M 20 MM SN M20 MM Securiton Termékkatalógus 2011 SecuriFire 3000

27 Végállás kapcsoló modul BX-ESL A végállás kapcsoló modul sprinkler rendszerek felügyeletére alkalmazható. Egy optikai kapcsolót tartalmaz, amely az aktiváló dugattyú elmozdulását méri. A kábel bevezetése tömszelencén keresztül történik. A kábel az érzékelő gyűrűhöz kapcsolódik egy 3-as sorkapoccsal. A modul címzése és paramétereinek beállítása a tűzjelző központról történik a programozói szoftver segítségével. A BX-ESL modul egy IP65 védettségű műanyag dobozban helyezkedik el, és 2 csatlakozási bevezetést tartalmaz. Működési feszültség: V Áramfelvétel: kikapcsolt LED-del: 400 μa bekapcsolt LED-del: 1300 μa Jelátvitel: soros, 2 vezetékes technológia Funkció: 1 optikai kapcsoló Válaszidő: 500 ms Csatlakozás: csavaros sorkapocs, maximum 1,5 mm² Rövidzár izolátor: beépített Védelmi osztály: IP 65 a házzal C Relatív levegő páratartalom: 5 95%, lecsapódásmentes Méretek: 58 x 58 x 34 mm házzal Ház: termoplasztik műanyag (PA-Taromid) Szín: ház: piros (RAL 3016)_ fedőlap: fekete (RAL 9005)_ VdS-tanusítvány: folyamatban CPD-tanusítvány: folyamatban Securiton Termékkatalógus 2011 SecuriFire

28 Rádiós illesztőmodul BX-RGW BA-RFM BX-RGW BA-RFM (gyűrűcsatoló modul házzal) (rádiós modul) Kommunikációs csatoló a tűzjelző központ és a DOW 1171 és SMF 6120 rádiós füstérzékelők között. Egy gyűrűcsatoló modulhoz maximum 30 füstérzékelő programozható fel. Ha a rádiós kapcsolat megszakad a gyűrűcsatoló modul és az érzékelő között, akkor az érzékelők automatikusan a szomszédos rádiós modullal építenek fel kapcsolatot. A modul címzése és paramétereinek beállítása a tűzjelző központról történik a programozói szoftver segítségével. A modulok a gyűrűből kapják a tápfeszültséget. Egy 9V-os elem garantálja a működést telepítés alatt, vagy az érzékelőbusz hibája esetén is. Normál működési körülmények között az elem ki van kapcsolva, aminek köszönhetően az élettartama 5 év fölötti. A BA-RFT rádiós modult a BX-RGW gyűrűcsatoló modulra kell csatlakoztatni. A rádiós rendszer működéséhez mindkét modult meg kell rendelni FG Működési feszültség: V Áramfelvétel: tipikusan 950 μa Rádiós modul csatlakozó: 20 tűs, 2 sorba rendezett csatlakozó Buffer elem: 9V Lithium / mangán (élettartam >5 év) Frekvenciatartomány: MHz Rádiós teljesítmény: max. 5 mw Modul által kezelt érzékelők száma: max. 30 Rádiós hatótávolság épületben: 40 méterig, rálátással Antenna: beépített, külön adó és vevő antenna Védelmi osztály: IP 54 dobozzal C Relatív levegő páratartalom: 5 95%, lecsapódásmentes Méretek: 93 x 70 x 24 mm házzal: 120 x 80 x 24 mm Ház: halogénmentes polisztirol Szín: szürke (RAL 7035) VdS-tanúsítvány: folyamatban CPD-tanúsítvány: folyamatban Kiegészítők: Leírás Típus Cikkszám Elem a rádiós modulba BATT FM FG Stepped nipple M 20 MM SN M20 MM Securiton Termékkatalógus 2011 SecuriFire 3000

29 3. SecuriLine modulok Vezérlőmodul (SecuriLine gyűrűhöz) COM 81-3 COM 81-4 COM 81-5 COM 81-6 (DOS 816 dobozban, DKZ82-vel) (DOS 816 dobozban) (IP66-os Rittal dobozban) Vezérlőmodul vezérlési feladatokra és jelzések fogadására. 1 feszültség független relékimenetet és 1 bemenetet biztosít, szabadon programozható. Távtartókkal, de doboz nélkül Működési feszültség V DC Működési áram, állandó 0,5 ma Relékimenet terhelhetősége 50 VDC /1 A Környezeti hőmérséklettartomány -5 C +45 C Méretek 42 x 39 x 15 mm VdS-szám G Címmodul (SecuriLine gyűrűhöz) SDI 82A SDI 82A/1 (DOS 816 dobozzal) Programozható be- / kimeneti modul, tipikusan cím nélküli eszközök gyűrűbe illesztéséhez használható (pl.: kézi jelzésadók, füstkapcsolók, nyitásérzékelők, stb.) vészriasztás jelzéssel ellátva. 3 bemenetet és 1 open-kollektor kimenetet biztosít, szabadon programozható SecuriLine csatolókártya SecuriRAS ASD535-höz Működési feszültség V DC Működési áram, állandó 0,5 ma Környezeti hőmérséklettartomány -20 C +70 C Szín fehér Méretek 32 x 22 x 14 mm (SecuriLine gyűrűhöz) SLM 35 Csatolókártya SecuriRAS ASD 535 aspirációs füstérzékelőhöz. Az ASD 535 házába helyezhető. Az ASD 535 teljes vezérlését teszi lehetővé a SecuriFire központ számára. Rövidzár izolátorral van ellátva Működési feszültség (AMB35-től) Működési áram Méretek 5 V DC max. 20 ma 95 x 58 x 17 mm Securiton Termékkatalógus 2011 SecuriFire

30 3.1. Kiegészítők SecuriLine modulokhoz Leírás Típus Cikkszám IP66 ház REL4-hez GEH MOD2 IP66 FG IP66 ház gyűrűmodulok számára GEH MOD IP66 FG A Tömszelence PG11 IP68 MM ANB M16 MM M16 anyacsavar MM GM M16 MM Tömszelence M12 MM ANB M12 MM Tömszelence M20 MM ANB M20 MM Szűkítőgyűrű M20 - M12 MM RR M20 - M12 MM Szűkítőgyűrű M25 - M12 MM RR M25 - M12 MM M12 anyacsavar MM GM M12 MM M20 anyacsavar MM GM M20 MM M25 anyacsavar MM GM M25 MM Securiton Termékkatalógus 2011 SecuriFire 3000

31 4. SecuriStar címezhető érzékelők Kombinált füst- és hőérzékelő - címezhető - MCD 573 MCD 573 CP (védőbevonattal ellátott alaplappal nedves környezetbe) MCD 573 MC (választható RAL színben) Kombinált füst- és hőérzékelő programozható működéssel, füst / hő kombinációval. Porvédő burkolat tartozék. teljes öndiagnosztika automatikus füst érzékenység állítás a CUBUS algoritmusnak köszönhetően állandó érzékenység a szennyezettség kompenzációnak köszönhetően beépített rövidzár izolátor szabadalmaztatott Signature Alarm füstre és hőre A1, A2, B hőérzékelési osztályok 100% visszafelé kompatibilitás az STD531 érzékelővel Rendszerüzenetek külön riasztási jelzés füstre és hőre 2 előriasztási szint füstre: 30% és 75% figyelmeztető jelzés magas környezeti hőmérséklet esetén 1-es és 2-es szennyezettség szint Beállítható jellemzők a SecuriFire központon keresztül füst- vagy hőérzékelő áramkör átmeneti tiltása füstérzékenység: 80%, 100%, 120%, 400% programozható vezérlőkimenet hőérzékelési osztály és index Kapható különféle RAL színekben Az elérhető színek listájáról érdeklődjön elérhetőségünkön Működési feszültség V DC Áramfelvétel (készenléti állapotban) max. 0,25 ma Környezeti hőmérséklettartomány -20 C +60 C Védelmi osztály (USB 501 aljzattal) IP 44 Szín fehér Méretek (átmérő x magasság) 118,8 x 58,8 mm Megfelelőségek EN 54/7, EN 54/5, EN 54/17 VdS-szám G CPD tanúsítvány 0786-CPD Securiton Termékkatalógus 2011 SecuriFire

32 Füstérzékelő - címezhető - SCD 573 Füstérzékelő, amely azonos az MCD 573 érzékelővel, de ez gyárilag fixen be van állítva füstérzékelésre. A meglévő SSD 531 érzékelők lecserélésére szolgál. Új telepítés esetén az MCD 573-at kell használni és a telepítés igényeinek megfelelően beállítani. címezhető teljes öndiagnosztika automatikus füst érzékenység állítás a CUBUS algoritmusnak köszönhetően előriasztási és riasztási szint állandó érzékenység a szennyezettség kompenzációnak köszönhetően 100% visszafelé kompatibilitás az STD531 érzékelővel Hőérzékelő - címezhető - TCD TCD TCD hőérzékelő, A1 osztály hőérzékelő, A2 osztály hőérzékelő, B osztály Hőérzékelő, amely azonos az MCD 573 érzékelővel, de ez gyárilag fixen be van állítva hőérzékelésre. A meglévő UTD 531 érzékelők lecserélésére szolgál. Új telepítés esetén az MCD 573-at kell használni és a telepítés igényeinek megfelelően beállítani. címezhető téves riasztás mentes riasztás kiértékelés fix küszöbszint és hősebesség érzékelés képesség Securiton Termékkatalógus 2011 SecuriFire 3000

33 5. SecuriStar hagyományos érzékelők 5.1. Hő- és füstérzékelők Füstérzékelő - hagyományos - SCD 563 Füstérzékelő hagyományos, nem címezhető automatikus füst érzékenység állítás a CUBUS algoritmusnak köszönhetően teljes öndiagnosztika téves riasztás mentes riasztás kiértékelés állandó érzékenység a szennyezettség kompenzációnak köszönhetően Hőérzékelő - hagyományos - Működési feszültség V DC Áramfelvétel (normál) 0,12 ma Környezeti hőmérséklettartomány -20 C +60 C Védelmi osztály (USB 501 aljzattal) IP 44 Szín fehér Méretek (átmérő x magasság) 118,8 x 58,8 mm Megfelelőségek EN 54/7 VdS-szám G TCD TCD TCD hőérzékelő, A1 osztály hőérzékelő, A2 osztály hőérzékelő, B osztály Hőérzékelő, A1, A2 vagy B osztályú hő- és/vagy hősebesség érzékelő. hagyományos, nem címezhető magas szintű téves jelzés mentesség fix hőmérséklet vagy/és hősebesség szint 100% visszafelé kompatibilitás az UTD521 és UTD523 érzékelőkkel SecuriLine érzékelő gyűrűhöz MDI modullal csatolható Működési feszültség V DC Áramfelvétel (normál) max. 0,15 ma Környezeti hőmérséklettartomány -20 C +70 C Védelmi osztály (USB 501 aljzattal) IP 44 Szín fehér Méretek (átmérő x magasság) 118,8 x 58,8 mm Megfelelőségek EN 54/5 (A1, A2, B) VdS-szám G Securiton Termékkatalógus 2011 SecuriFire

34 5.2. Lángérzékelők és ezek tartozékai IR lángérzékelő hagyományos - DF 1191 Lángérzékelő egy infravörös érzékelővel, aljzat nélkül. Olyan alapvető alkalmazásokhoz, ahol nem kell számolni napfénnyel, halogénlámpával vagy fekete testről érkező sugárzással. választható kiértékelési algoritmus extrém magas ellenállás az elektromágneses zavarokkal, a nedvességgel és a korrózióval szemben két különböző érzékenységi és integrációs szint nagy látószög (min. 90º) széles működési hőmérséklettartomány ( ºC) Érzékelési szög: 90 Működési hőmérséklettartomány -25 C +70 C Működési feszültség: V DC Áramfelvétel: 0,5 ma Védelmi osztály: IP 44 Szín: fehér RAL9010 Méretek: 135 x 135 x 77mm VdS-szám: G DF 1192 Lángérzékelő három infravörös érzékelővel. Speciálisan kifejlesztett kiértékelő algoritmussal igényes, egyedi megoldásokhoz. Aljzat nélkül. három infravörös érzékelővel ellátott lángérzékelő két szenzor különböző hullámhosszon érzékel ( μm és μm) a 3. szenzor a jobb napfény ellenállás érdekében ( μm) mikroprocesszor vezérelt jelkiértékelés választható kiértékelés villogási frekvenciához a speciálisan kifejlesztett fuzzy algoritmusnak és a hullám analízisnek köszönhetően kiváló téves riasztás mentesség választható kiértékelési algoritmus extrém magas ellenállás az elektromágneses zavarokkal, a nedvességgel és a korrózióval szemben két különböző érzékenységi és integrációs szint nagy látószög (min. 90º) magas IP védelmi osztály (IP 67) széles működési hőmérséklettartomány ( ºC) Érzékelési szög: 90 Működési hőmérséklettartomány: -35 C +70 C Működési feszültség: V DC Áramfelvétel: 0,5 ma Védelmi osztály: IP 67 Szín: fehér RAL9010 Méretek: 135 x 135 x 77mm VdS-szám: G Securiton Termékkatalógus 2011 SecuriFire 3000

35 Érzékelő aljzat DF 1191 / 1192 / 1101 Ex érzékelőkhöz DFB 1190 Érzékelő aljzat DF 1191, DF 1192, DF 1101 Ex érzékelőkhöz. beltéri alkalmazásra, felületszerelt kültéri használathoz esővédő keret használata szükséges Esővédő keret DF 1191 / 1192 / 1101 Ex érzékelőkhöz DFZ 1190 Esővédő keret az infravörös lángérzékelők kültéren történő alkalmazásához. Méretek: 165 x 150 x 130 mm Tartókonzol DF 1191 / 1192 / 1101 Ex érzékelőkhöz MV1 Tartókonzol A lángérzékelő megfelelő szögben történő rögzítéséhez használható tartókonzol Mozgatható konzol DF 1191 / 1192 / 1101 Ex érzékelőkhöz SJ 1190 A mozgatható konzol a lángérzékelő védett objektum felé irányítására szolgál Tesztlámpa DF 1191 / 1192 / 1101 Ex érzékelőkhöz Stabex HF A DF sorozatú lángérzékelők tesztelésére szolgáló tesztlámpa. Robbanásveszélyes környezetben is használható Securiton Termékkatalógus 2011 SecuriFire

36 6. Másodkijelzők Másodkijelző (SecuriStar érzékelőkhöz) RAL 720 Száraz környezetben felületszerelten elhelyezhető másodkijelző egység. 3 érzékelő csatolására alkalmas 3 elkülönített bemenettel Működési feszültség 6 30 V DC Működési áramerősség max. 2,7 ma Védelmi osztály IP 42 Lámpa színe piros Ház színe fehér Környezeti hőmérséklettartomány -20 C +60 C Méretek 85 x 85 x 30 mm Másodkijelző (SecuriStar érzékelőkhöz) RAL 721 Másodkijelző egység SecuriStar érzékelőkhöz. nedves környezetbe, felületszerelten elhelyezhető Működési feszültség 5 30 V DC Működési áramerősség max. 4,9 ma Védelmi osztály IP 65 Lámpa színe piros Ház színe fehér Környezeti hőmérséklettartomány -20 C +60 C Méretek 53 x 70 x 53 mm 36 Securiton Termékkatalógus 2011 SecuriFire 3000

37 7. Légcsatorna érzékelők Légcsatorna érzékelő LKM 531 Légcsatorna füstérzékelő. Komplett egység füstérzékelővel (SSD531 K, címezhető), házzal, érzékelő aljzattal (USB501-1), mintavételi csővel és visszavezető csővel. Kör és négyzet keresztmetszetű légcsatornához is használható Egyszerű telepítés A riasztási LED látható az átlátszó fedőburkolaton Címezhető füstérzékelő: SSD531K VdS tanúsított, az EN54-7 szerint Védelmi osztály: IP 54 Külső méretek (csövek nélkül): 247 x 135 x 95,3 mm Mintavételező cső átmérője: cm Mintavételező cső oldalhossza: cm Légáramlás sebessége: 1 20 m/s VdS-szám: G Cserealkatrészek (a légcsatorna érzékelőhöz) SSD531 K SecuriStar füstérzékelő légcsatorna érzékeléshez LKS 517 Légcsatorna érzékelő ház, amely tartalmazza: érzékelőház átlátszó fedőburkolattal mintavételező cső (hossz: 415 mm, benyúlás a légcsatornába: 345 mm) légáramlás adapter SSD531K füstérzékelőhöz USB501 érzékelő aljzat SSD531K füstérzékelőhöz 2 db tömszelence mintavételező csőnyílások és szigetelés Securiton Termékkatalógus 2011 SecuriFire

38 8. Robbanásbiztos (Ex) érzékelők és kiegészítők Robbanásbiztos lángérzékelő - hagyományos - Ex-i - IP67 (csak GTW-vel használva) DF 1101 Ex Lángérzékelő robbanásveszélyes helyekre, három infravörös érzékelővel. Speciálisan kifejlesztett kiértékelő algoritmussal igényes, egyedi megoldásokhoz. Aljzat nélkül. három infravörös érzékelővel ellátott lángérzékelő két szenzor különböző hullámhosszon érzékel ( μm és μm) a 3. szenzor a jobb napfény ellenállás érdekében ( μm) a speciálisan kifejlesztett fuzzy algoritmusnak és a hullám analízisnek köszönhetően kiváló téves riasztás mentesség választható kiértékelési algoritmus extrém magas ellenállás az elektromágneses zavarokkal, a nedvességgel és a korrózióval szemben két különböző érzékenységi és integrációs szint nagy látószög (min. 90º) széles működési hőmérséklettartomány ( ºC) maximum 3 érzékelő GTW vonalanként Érzékelési szög: 90 Működési hőmérséklettartomány: -35 C +70 C Működési feszültség: V DC Áramfelvétel: 0,5 ma Védelmi osztály: IP 67 Szín: fehér RAL9010 Méretek: 135 x 135 x 77mm Lángállósági fokozat: EEx ib IIC T4 VdS-szám: G YBN-R/4IS Hagyományos érzékelőaljzat gyújtószikra mentes kivitelű érzékelőkhöz. Alacsony mélység, csupán 8mm Robosztus felépítés Külön kábelárnyékolás sorkapocs 1 to 2.5 mm 2 kábelekhez Gyors csatlakzás a négyzetes kábelszorítókon keresztül Bajonet zár, kis erővel behelyezhető érzékelő Elektronika mentes FG Securiton Termékkatalógus 2011 SecuriFire 3000

39 DC leválasztó transzformátor GTW 01 Ez az egység képezi a hidat a biztonságos és a veszélyes terület között. Egy hagyományos érzékelővonal csatlakoztatására használható. max. 10 hagyományos érzékelő vonalanként DF 1101 Ex, ORM 130 Ex-i, WDM Ex-i, WMM Ex-i érzékelőkhöz áramerősség és feszültség korlátozás galvanikus leválasztás a valóban biztonságos tűzjelző érzékelőkhöz a veszélyes területen kívül kell elhelyezni (nem rendelhető) Ex-zóna IIA, IIB, IIC Bemeneti feszültség V DC Terhelési áramerősség 0 ma 35 ma Kimeneti feszültség min. 15,5 VDC / max. 21,5VDC Jelzés átvitel Áramerősség növekedéssel Védelmi osztály IP 54 CW Méretek 159 x 167 x 82 mm Lángállósági fokozat EEx ia VdS-szám G DC leválasztó transzformátor GTW 02 Azonos a GTW 01 egységgel, azzal a különbséggel, hogy ez két hagyományos érzékelővonalhoz alkalmazható (nem rendelhető) Zenergát Z787 A zenergát feladata, hogy megakadályozza a robbanásbiztos érzékelők felé olyan teljesítmény átvitelét, amely elég nagy ahhoz, hogy gyújtó szikrát okozzon kisülés esetén. A zenergát az érzékelőzóna vezetékezésébe sorosan kapcsolódik és ATEX 100a megfelelőséggel rendelkezik. FG Névleges működési feszültség: max. 28 V Végpontok közötti ellenállás: 285, max. 340 Működési áramerősség: 35 ma Kábelhossz: max. 700 m Max. rövidzárási áramerősség: 93 ma Max. külső kapacitás: 0,07 µf / 0,5 µf (IIC/IIB) Max. külső induktivitás: 4 mh / 15 mh (IIC/IIB) C Jelölés: EX II 3 G EEx n A II T4 Tanúsítványok: TÜV 99 ATEX 1484 X; BAS 01 ATEX 7005 Securiton Termékkatalógus 2011 SecuriFire

40 Zenergát Z787F Azonos a Z787 zenergáttal, de cserélhető biztosítékkal rendelkezik. Az eszköz olyan környezetben használható, ahol a túlfeszültség, villámcsapás, feszültségingadozás, stb. károsíthatja a zenergátat. FG Névleges működési feszültség: max. 28 V Végpontok közötti ellenállás: 327, max. 363 Működési áramerősség: 35 ma Kábelhossz: max. 350 m Max. rövidzárási áramerősség: 93 ma Max. külső kapacitás: 0,07 µf / 0,5 µf (IIC/IIB) Max. külső induktivitás: 4 mh / 15 mh (IIC/IIB) Jelölés: EX II 3 G EEx n A II T4 Tanúsítványok: TÜV 99 ATEX 1484 X; BAS 01 ATEX 7005 Pótalkatrészek: Leírás Típus Cikkszám G biztosíték 50 ma F 5x20 Z787F-hez Z787F SI FG Ház zenergát számára IP65 (IP55 with M40 Stoppers) GEH EXB Készülékház beépített 35mm-es tartóval három Z787 vagy Z787F zenergáthoz. Ha csak egy zenergát van elhelyezve benne, akkor a házban elfér a szükséges védővezető is. Tartozék: 3 darab M 32 dugó. A ház tartalmaz tíz M32/40 kábelbevezetést, a rögzítő konzolt és a két csavart külön kell rendelni. FG Telepítés típusa: Felületre szerelhető Bevezetések száma: 10 Névleges átmérő: 25 mm² Mért szigetelési feszültség Ui: 690 V A kábel átvezetésével szigetelhető: igen C Védelmi osztály: IP 65 / IP 55 M40 gumi dugókkal Halogénmentes: nem Szín: világosszürke (RAL 7035) Anyag: műanyag Méretek: 200 x 160 x 98 mm Kiegészítők: GEH EXBW Tartókonzol GEH-EXB-hez FG Securiton Termékkatalógus 2011 SecuriFire 3000

41 9. Érzékelő aljzatok és kiegészítők Érzékelő aljzat USB USB USB (IP54) (minden SecuriStar érzékelőhöz) USB USB USB USB USB USB MC USB 501 MC (felületre szerelhető) (süllyesztetten szerelhető) (felületre szerelhető, párás helyekre) (süllyesztetten szerelhető, betonhoz) (felületre szerelhető, áthidaló kontaktus nélkül) (USB választható RAL színben) (USB választható RAL színben) Aljzat a címezhető és a hagyományos SecuriStar érzékelőkhöz 6 pólusú beépített sorkapoccsal, bajonettzáras rögzítéssel. Környezeti hőmérséklettartomány -20 C +70 C Védelmi osztály USB 501-1, 2, 4, 5 és 6 IP 44 USB IP 54 Szín fehér Méretek (átmérő x magasság, a szerelt felület fölött): USB vagy x 25 mm USB vagy x 4,5 mm USB x 50 mm USB (betonhoz) USB (USB csőbilinccsel) Kiegészítők Leírás Típus Cikkszám takarógyűrű extra nagy - Ǿ 177 mm - USB vagy 4 aljzathoz. Akkor használható, ha egy régebbi érzékelő aljzatot kell lecserélni, amely nagyobb, mint az USB aljzatok. takarógyűrű (extra nagy) - Ǿ 177 mm - választható RAL színben - USB vagy 4 aljzathoz RING RING 158 MC FG USB Securiton Termékkatalógus 2011 SecuriFire

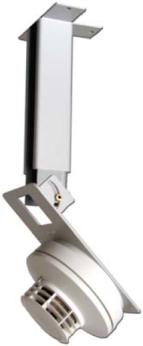

42 Érzékelő aljzat (xxx Ex-i érzékelőkhöz) 143 Ex-i (felületre szerelhető, fehér) Aljzat ORM 130 Ex-i, WDM 215 Ex-i és WMM 216 Ex-I érzékelőkhöz 1-es és 2-es robbanásveszélyes zónában. Száraz vagy nedves környezetbe Szín fehér Méretek (átmérő x magasság) 80 x 32 mm Védelmi osztály IP 42 VdS-szám G Védőkosár (SecuriStar és HX érzékelőkhöz) SRS 01 Fém védőkosár. Védi az érzékelőt a sérülésektől. Az összes SecuriStar és HX sorozatú érzékelőhöz használható Anyag nikkel bevonatú acél SRS 02 Fém védőkosár. Védi az érzékelőt a sérülésektől. Az összes SecuriStar érzékelőhöz használható IP67 aljzattal vagy SBL501 szirénával Anyag nikkel bevonatú acél Konzol MMK200/350 Az érzékelő horizontális szereléséhez használható mennyezetre vagy meredek tetőre. Függőlegesen 0-90 között állítható és mm közötti hosszúságban nyújtható. Kiválóan alkalmazható az USB 501-xx érzékelő aljzatokhoz két M4-es csavarral rögzítve. FG Anyag porszórt acéllemez Szín világosszürke (RAL 7035) Felirat tábla (SecuriStar érzékelőkhöz) DNP Az érzékelő szoftvercímének elhelyezésére szolgáló tábla SecuriStar érzékelőkhöz Sorkapocs (a SecuriStar érzékelők USB 501-xx aljzatához) USB Term Opcionális sorkapocs sor kereszt csatlakozáshoz Securiton Termékkatalógus 2011 SecuriFire 3000

43 Gumisapka (USB501-1 vagy 6 érzékelő aljzathoz) GKAPPE 501 FG Átlátszó gumisapka az aljzat szennyeződéssel szembeni védelmére. Az USB és USB aljzatokhoz használható. Rögzítőszett (USB 501-xx érzékelő aljzathoz) MON SET GK MM Az USB 501-xx érzékelő aljzat függesztett szerelésére használható szett. Segítségével könnyebb az alkalmazkodás a környezeti hőmérséklethez, valamint csökkenti a páralecsapódást. Érzékelő fűtés (csak MCD 573 CP-hez) DBZ1190A-AC MM KBH KL (50 egység) FG MM Érzékelő fűtés USB501-xx aljzathoz. Kábelrögzítő és MM KBH KL tartó használata szükséges. Csak az MCD 573 CP érzékelőhöz. Porvédő sapka (SecuriStar érzékelőkhöz) DDC Porvédő sapka, amely megakadályozza a por bejutását az érzékelőbe. 523/533 és 563/573 sorozatú SecuriStar érzékelőkhöz. Szín Szállítási egység narancs 1 darab Securiton Termékkatalógus 2011 SecuriFire

44 10. Kézi jelzésadók Címezhető kézi jelzésadók Kézi jelzésadó IP 24 MCP 545-1N MCP 545-2N (felületre szerelhető) (süllyesztetten szerelhető) Az MCP 545 üvegtöréses kézi jelzésadó erős műanyag házba szerelt, és egyetlen mozdulattal aktiválható. A LED visszajelzi a riasztás tényét. A tesztkulccsal funkcionálisan tesztelhető az egység. Átlátszó fedőlappal és tesztkulccsal szállítva. normál helyiségekbe (IP24) felületre szerelhető LED-es riasztás visszajelzés Kézi jelzésadó IP 67 Működési feszültség V DC Működési áramerősség (normál) 0,5 ma Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 24 Szín piros, RAL 3001 Méretek 93 x 89 x 61.5 mm Megfelelőség EN MCP 545-4N Az MCP 545 üvegtöréses kézi jelzésadó erős műanyag házba szerelt, és egyetlen mozdulattal aktiválható. A LED visszajelzi a riasztás tényét. A tesztkulccsal funkcionálisan tesztelhető az egység. Átlátszó fedőlappal és tesztkulccsal szállítva. nedves környezetbe (IP67) felületre szerelhető LED-es riasztás visszajelzés Működési feszültség V DC Működési áramerősség (normál) 0,5 ma Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 67 Szín piros, RAL 3001 Méretek 93 x 97.5 x 73 mm Megfelelőség EN Securiton Termékkatalógus 2011 SecuriFire 3000

45 Kézi jelzésadó IP 52 MCP MCP MCP (piros) (kék) (sárga) Két lépcsőben aktiválható üvegtöréses kézi jelzésadó, amely megfelel a VdS és az EN54-11 előírásainak. Felirat és kulcs nélkül, amelyeket külön kell rendelni. száraz helyiségekbe felületre vagy süllyesztetten szerelhető kulccsal védett beépített állapotjelző LED kék és sárga színben is kapható Kézi jelzésadó IP 54 Működési feszültség V DC Működési áramerősség (normál) max. 0,25 ma Környezeti hőmérséklettartomány -20 C +50 C Védelmi osztály IP 52 Szín piros, RAL 3000 Méretek 135 x 135 x 37 mm Megfelelőség EN VdS szám G MCP (piros) MCP (kék, önmagától visszaálló) azonos az MCP egységgel, kivéve az IP 54 védelem Hagyományos kézi jelzésadók Kézi jelzésadó IP 24 MCP 521-1N MCP 521-1EN MCP 521-1N MCP 521-1EN MCP 521-2N (piros, felületre szerelhető) (sárga, felületre szerelhető) (piros, süllyesztetten szerelhető) Egyetlen mozdulattal aktiválható üvegtöréses kézi jelzésadó, amely megfelel az EN54-11 előírásainak. Átlátszó fedőlappal és tesztkulccsal szállítva. Normál helyiségekbe (IP24). Működési feszültség max. 30 V DC Működési áramerősség (normál) 0 ma Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 24 Szín piros, RAL 3001 Méretek 93 x 89 x 73 mm Megfelelőség EN Securiton Termékkatalógus 2011 SecuriFire

46 Kézi jelzésadó IP 67 MCP 521-4N Egyetlen mozdulattal aktiválható üvegtöréses kézi jelzésadó, amely megfelel az EN54-11 előírásainak. Átlátszó fedőlappal és tesztkulccsal szállítva. Vízálló kivitel (IP67). kültérre, vízálló felületre szerelhető Működési feszültség max. 30 V DC Működési áramerősség (normál) 0 ma Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 67 Szín piros, RAL 3001 Méretek 93 x 97,5 x 73 mm Megfelelőség EN Kézi jelzésadó IP 24, robbanásbiztos (Ex) MCP 521N Ex-i Robbanásveszélyes környezetbe telepíthető üvegtöréses kézi jelzésadó. Átlátszó fedőlappal és tesztkulccsal szállítva. A riasztási ellenállás, a felületszereléshez vagy a süllyesztett szereléshez szükséges adapterdoboz külön rendelhető. felületre vagy süllyesztetten szerelhető Zenergáttal együtt használható 680Ω / 0.5W riasztási ellenállás Működési feszültség max. 30 V DC Működési áramerősség (normál) 0 ma Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 24 Szín piros, RAL 3001 Méretek 93 x 89 x 61,5 mm Ex védelmi osztály ATEX Ex II 1G EEx ia IIC T4 Megfelelőség EN Securiton Termékkatalógus 2011 SecuriFire 3000

47 Kézi jelzésadó IP 67, robbanásbiztos (Ex) MCP 521-4N Exi Robbanásveszélyes környezetbe telepíthető kézi jelzésadó, amely megfelel az EN54-11 előírásainak veszélyes környezetben. IP67-es védelemmel rendelkezik. Átlátszó fedőlappal és tesztkulccsal szállítva. felületre vagy süllyesztetten szerelhető Zenergáttal együtt használható 680Ω / 0,5W riasztási ellenállás Kézi jelzésadó IP 52 Működési feszültség max. 30 V DC Működési áramerősség (normál) 0 ma Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 67 Szín piros, RAL 3001 Méretek 93 x 97,5 x 73 mm Ex Védelmi osztály ATEX Ex II 1G EEx ia IIC T4 MCP MCP MCP (piros) (kék) (sárga) Két lépcsőben aktiválható üvegtöréses kézi jelzésadó, amely megfelel a VdS előírásainak. Felirat és kulcs nélkül, amelyeket külön kell rendelni. száraz helyiségekbe felületre vagy süllyesztetten szerelhető kulccsal védett beépített állapotjelző LED kék és sárga színben is kapható Kézi jelzésadó IP 54 Működési feszültség V DC Működési áramerősség (normál) 0 ma Környezeti hőmérséklettartomány -20 C +50 C Védelmi osztály IP 52 Lángállósági fokozat: EEx n l IIB T6 Szín piros, RAL 3000 Méretek 135 x 135 x 37 mm VdS-szám G MCP (piros) MCP (kék, önmagától visszaálló) azonos az MCP egységgel, kivéve az IP 54 védelem Securiton Termékkatalógus 2011 SecuriFire

48 10.3. Kiegészítők kézi jelzésadókhoz Kiegészítők kézi jelzésadókhoz CPG 845 Tartalék üveg az kézi jelzésadóhoz. MCP 545, MCP 521, ECP 521 típusokhoz 1db / csomag GLASS MCP Tartalék üveg a kézi jelzésadóhoz. MCP 525-7,-14, MCP 535-7,-14 típusokhoz SEALING MCP Piros színű szigetelés az MCP 525 és 535 IP54 védelméhez. KEY MCP Az MCP nyitására szolgáló kulcs. MCP 525, MCP 535 típusokhoz Inscription label MCP525/535 Belső felirat az MCP 525/535 kézi jelzésadókhoz, Securiton logóval CPS 845N Plomba az 521N ás 545N típusú kézi jelzésadókhoz. MCP 545-xN, MCP 521-1N, ECP 521-1EN típusokhoz 5 db / csomag THC 845N Átlátszó előlap 521N és 545N típusú kézi jelzésadókhoz AP set MCP Szerelőkeret felületre történő szereléshez MCP 521-hez és az 545 sorozathoz, piros színben UP set MCP Szerelőkeret süllyesztetten történő szereléshez MCP 521-hez és az 545 sorozathoz, piros színben WID 680 Riasztási ellenállás (680Ω) MCP 521N Ex-i és MCP N Ex-i típusokhoz Securiton Termékkatalógus 2011 SecuriFire 3000

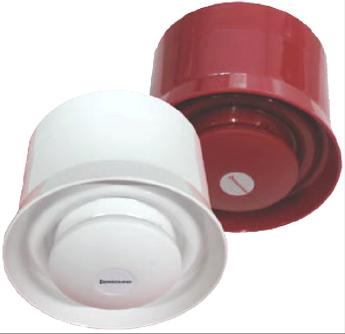

49 11. Riasztási jelzőeszközök Sziréna BSE 128 (felületre szerelhető) BSE 128 (süllyesztve szerelhető) 24V BSE 128, IP54 BSE 128, IP54 BSE 128 UP BSE 128, IP65 BSE 128, IP65 (felületre szerelhető, piros) (felületre szerelhető, fehér) (süllyesztve szerelhető, csak fehér színben) (felületre szerelhető, piros) (felületre szerelhető, fehér) Hangjelző tűzjelző rendszerekhez. Erős, megbízható konstrukció, magas IP védelem, alacsony teljesítményfelvétel. 28 jelzőhang a 2. jelzőhang egy külön bemenettel aktiválható IP 54, lapos aljzat piros és fehér színben kapható Hangerő (DIN hang) akár 115dB (98dB) 1 m távolságról Működési feszültség 24 V DC Áramfelvétel max. 27 ma Környezeti hőmérséklettartomány -40 C +80 C Védelmi osztály IP 54 vagy IP 65 Méretek 101 x 81 mm Szín piros (RAL 3001) vagy fehér (RAL 9010) Megfelelőség EN Érzékelő aljzatba szerelt sziréna az USB501-xx érzékelő aljzatba szerelhető SIR 715 Az USB501-xx érzékelő aljzatba szerelhető elektromos sziréna. A vezérlést közvetlenül az érzékelő végzi. A sorkapocsba sziréna vagy másodkijelző csatlakoztatható. 1 jelzőhang, 4 Hz moduláció Hangerő kb. 60 db (A) 1 m távolságról Működési feszültség V DC Áramfelvétel max. 5 ma Környezeti hőmérséklettartomány 0 C +60 C Védelmi osztály USB 501 aljzatba szerelhető Méretek 35 x 152 x 10 mm Securiton Termékkatalógus 2011 SecuriFire

50 Gyűrűtáplált hangjelző IP 42 LSW 750 R LSW 750 W (piros) (fehér) Gyűrűtáplált és vezérelt hangjelző, vörös színű, IP42 védelemmel. Fulleon sziréna (Symphonie SY/x) beépített SDI82/1 címmodullal és áramerősség korlátozó E 272 SN diódával Hangerő (áramerősség korlátozó diódával) kb. 98 db(a) Működési feszültség V DC Áramfelvétel max. 2 ma Környezeti hőmérséklettartomány -20 C +60 C Hangminta (beépített tárcsakapcsolóval választható) Folytonos 990 Hz Váltakozó (2 hang) 990 / 650 Hz (2 Hz váltásokkal) Pulzusos (szaggatott) 990 Hz (1 Hz ki/bekapcsolással) Védelmi osztály IP 42 Méretek 109 x 109 x 10 mm Tömeg 212 g Gyűrűtáplált hangjelző IP 21 BA-SOL-R BA-SOL-W Gyűrűtáplált és vezérelt hangjelző. (piros) (fehér) 3 jelzőhang (DIN 33404, Slow Whoop és 990Hz szaggatott) tűzjelző központ által vezérelt eseményfüggő hangjelzés beállítható alacsony- és magas hangerő FG FG Hangerő 89 db / 99 db (alacsony / magas hangerő) Működési feszültség V DC Áramfelvétel 2,4 ma / 4,8 ma (alacsony / magas hangerő) Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 21 Méretek (átmérő x magasság) 108 x 96 mm Anyag ABS 50 Securiton Termékkatalógus 2011 SecuriFire 3000

51 Gyűrűtáplált hangjelző SBL501 SBL501-DB Gyűrűtáplált hangjelző Piros és fehér színben is kapható SBL502 SBL502-DB IP 31d SBL 501 SBL 501-DB (fehér) (mély aljzattal, fehér) A SecuriFire rendszerben alkalmazható hangjelző, amely az USB501 érzékelő aljzat és a mennyezet vagy fal közé telepíthető. Közvetlenül a SecuriLine érzékelőgyűrűhöz kapcsolódik további vezetékezés igénye nélkül. A mély aljzat (DB) az oldalsó kábelbevezetés esetén használható. 3 jelzőhang (DIN 33404, Slow Whoop és 990Hz szaggatott) tűzjelző központ által vezérelt eseményfüggő hangjelzés beállítható alacsony- és magas hangerő Hangerő 80 db / 90 db(a) (alacsony / magas hangerő) Működési feszültség V DC Áramfelvétel 1,3 ma / 3,9 ma (alacsony / magas hangerő) Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 31d Méretek (átmérő x magasság) 117 x 41 mm DB változat (mély aljzat) 117 x 45 mm Anyag PC/ABS Szín fehér (RAL 9003) IP 31d SBL 502 SBL 502-R SBL 502-DB SBL 502-DBR (fehér) (piros) (mély aljzattal, fehér) (mély aljzattal, piros) Mennyezetre vagy falra telepíthető hangjelző. Közvetlenül a SecuriLine érzékelőgyűrűhöz kapcsolódik további vezetékezés igénye nélkül. A mély aljzat (DB) az oldalsó kábelbevezetés esetén használható. 3 jelzőhang (DIN 33404, Slow Whoop és 990Hz szaggatott) tűzjelző központ által vezérelt eseményfüggő hangjelzés beállítható alacsony- és magas hangerő Hangerő 80 db / 90 db(a) (alacsony / magas hangerő) Működési feszültség V DC Áramfelvétel 1,3 ma / 3,9 ma (alacsony / magas hangerő) Környezeti hőmérséklettartomány -10 C +55 C Védelmi osztály IP 31d Méretek (átmérő x magasság) 114 x 32 mm DB változat (mély aljzat) 114 x 36 mm Anyag PC/ABS Securiton Termékkatalógus 2011 SecuriFire

52 Villogó 24V Solex R/SR/10C Solex A/SW/10C Solex G/SW/10C Solex B/SW/10C Solex CL/SW/10C piros búra, piros aljzat borostyán búra, fehér aljzat zöld búra, fehér aljzat kék búra, fehér aljzat fehér búra, fehér aljzat Xenon villogó robosztus házban, beltérre és kültérre is telepíthető, 5 különböző színben. A piros változat csak piros aljzattal kapható, a többi változat csak fehér aljzattal Működési feszültség 9 60 V DC Áramfelvétel ma Bekapcsolási áramfelvétel 40,5mA 4ms-ig Fényintenzitás piros / borostyán / zöld / kék / fehér 4,8 / 8,4 / 7 / 2,8 / 14 cd Villogási frekvencia 1 Hz Védelmi osztály (speciális foglalattal) IP 54 (65) Működési hőmérséklettartomány -25 C +70 C Méretek (átmérő x magasság) 93 x 63 mm Ház anyaga ABS / Polikarbonát VdS-szám G Villogó aljzat IP65, Solex villogóhoz SO/D/R SO/D/W Aljzat Solex villogóhoz, kültéri alkalmazáshoz (IP65). piros fehér Villogó aljzat IP65, AC adapterrel 230V-ra, Solex villogóhoz SO/D/R/230 SO/D/W/230 piros fehér Aljzat Solex villogóhoz, kültéri alkalmazáshoz (IP65), beépített 230Vac adapterrel Gyűrűtáplált villogó SecuriFire tűzjelző központhoz BA-FOL-R BA-FOL-W (aljzattal, piros) (aljzattal, fehér) Gyűrűtáplált és vezérelt villogó. 2 villogási frekvenciával (gyors és lassú). FG FG Fehér és piros színben Működési feszültség V DC Működési áramerősség 6,5 ma Környezeti hőmérséklettartomány -10 C +50 C Védelmi osztály IP 21 Méretek 93 x 93 x 54 mm Anyag ABS 52 Securiton Termékkatalógus 2011 SecuriFire 3000

53 12. Rádiós érzékelők Rádiós füstérzékelő DOW 1171 A biztonsági technológiákra fenntartott MHz SRD (Short Range Devices) tartományban üzemelő rádiós füstérzékelő. Az SRD tartomány nem interferál a nagy hatótávolságú ipari, tudományos vagy orvosi alkalmazásoknál használt nagy energia kibocsátású eszközökkel. Egy rádiós modullal összesen 30 érzékelő kommunikálhat. Aljzattal és 9V elemmel szállítva. Legfontosabb tulajdonságok: - egyszerű telepítés és könnyű bővíthetőség - magas megbízhatóság - nagyszerű interferenciatűrő képesség - a SecuriFire központtal való kommunikációhoz BA-RFT rádiós modul és BX-RGW gyűrűcsatoló modul szükséges FG Működési feszültség: 2 db 9V - lítium elem Átlagos áramfelvétel: 68 µa Elem várható élettartam: > 5 év normál használat mellett Frekvenciatartomány: MHz (SRD sáv) Csatornák közötti sáv: 25 khz Rádiós teljesítmény: max. 5 mw Rádiós hatótávolság épületben: 40 méterig, rálátással Antenna: beépített dupla antenna Védelmi osztály: IP C Relatív levegő páratartalom: max. 95%, 34 C-on Méretek (átmérő x magasság): 119 x 73 mm Ház anyaga: PC / ABS műanyag Szín: fehér, RAL 9010 hez hasonló Tömeg: 335 g Rádiós megfelelőség: CE 0123 VdS-megfelelőség: 0786-CPD Securiton Termékkatalógus 2011 SecuriFire

54 Rádiós kézi jelzésadó SMF 6120 A tűzjelzés kézzel való indításához használható olyan környezetben, ahol az építészeti szempontok vagy egyéb okok miatt nem, vagy csak nagy nehézségekkel lehetséges a kábelezés. A tűzjelzés az üveg betörésével és a nyomógomb lenyomásával indítható. Az érzékelő kétirányú rádiós kommunikációt folytat a BX-RGW gyűrűcsatoló modullal a MHz-es SRD sávban. Az eszköz tápellátását 2 darab elem biztosítja (nem tartozék). A SecuriFire központtal való kommunikációhoz BA-RFT rádiós modul és BX-RGW gyűrűcsatoló modul szükséges. FG Működési feszültség: 2 db 3,6V lítium elem Átlagos áramfelvétel: 60 µa Elem várható élettartam: legalább 5 év normál használat mellett Frekvenciatartomány: MHz (SRD) Frekvencia választás: 16 csoport 5 csatornával Csatornák közötti sáv: 25 khz Rádiós teljesítmény: max. 5 mw Rádiós hatótávolság beltéren: 40 méterig, rálátással Antenna: beépített dupla antenna Védelmi osztály: IP C Relatív levegő páratartalom: 95%, lecsapódásmentes Méretek: 125 x 125 x 57 mm Ház anyaga: ABS műanyag Szín: piros RAL 3000 Tömeg: 350 g Rádiós megfelelőség: CE 0123 VdS-megfelelőség: G Kiegészítők Leírás Típus Cikkszám aljzat SMF 6120 rádiós SMF 6120 BASE FG kézi jelzésadóhoz 3.6 V lítium elem SMF 6120 BATT FG Üvegbetét SMF 6120 SMF 6120 GLAS rádiós kézi jelzésadóhoz FG Rádiós jel teszt egység FTG FG Radiospy egység FRSP FG Securiton Termékkatalógus 2011 SecuriFire 3000

55 13. Akkumulátorok Akkumulátorok Battery, 2.2 Ah Akkumulátor, Pb, 12V, VdS megfelelőséggel Méretek / tömeg Kapacitás 69 x 36 x 180 mm / 1kg 2,2 Ah Battery, 7 Ah Akkumulátor, Pb, 12V, VdS megfelelőséggel Méretek / tömeg Kapacitás 153 x 67 x 102 mm / 2.2kg 7 Ah Battery, 12 Ah Akkumulátor, Pb, 12V, VdS megfelelőséggel Méretek / tömeg Kapacitás 153 x 92 x 102 mm / 4kg 12 Ah Battery, 18 Ah Akkumulátor, Pb, 12V, VdS megfelelőséggel Méretek / tömeg Kapacitás 183 x 78 x 169 mm / 6kg 18 Ah Battery, 26 Ah Akkumulátor, Pb, 12V, VdS megfelelőséggel Méretek / tömeg Kapacitás 168 x 177 x 127 mm / 8.2kg 26 Ah Battery, 45 Ah Akkumulátor, Pb, 12V, VdS megfelelőséggel Méretek / tömeg Kapacitás 199 x 167 x 172 mm / 17kg 45 Ah Battery, 65 Ah Akkumulátor, Pb, 12V, VdS megfelelőséggel Méretek / tömeg Kapacitás 392 x 168 x 176 mm / 20kg 65 Ah Securiton Termékkatalógus 2011 SecuriFire

56 14. Telepítési és üzembehelyezési segédeszközök Érzékelőteszterek Érzékelő eltávolító eszköz SecuriStar érzékelőkhöz UDR 533 S Az 521/531, 523/533, 563/573 sorozatú SecuriStar érzékelők egyszerű le- vagy felszereléséhez. fix összeillesztésű verzió a teleszkópos UTP rúdra csatlakoztatható UDR 533 K Az 521/531, 523/533, 563/573 sorozatú SecuriStar érzékelők egyszerű le- vagy felszereléséhez kardános összeköttetéssel a teleszkópos UTP rúdra csatlakoztatható UDR 533 A Az UDR 533 A cserélhető átalakítóként szolgál és az UDR 521/531 K eszközzel használható a SecuriStar 523/533 és 563/573 sorozatú érzékelőkhöz UDR 521/ Az UDR 521/ 531 cserélhető átalakítóként szolgál és az UDR 521/531 K eszközzel használható a SecuriStar STD, SSD, UTD 5x1 sorozatú érzékelőkhöz. Gumi szorítóval. UDR 521/531 K Az UDR 521/ 531 K cserélhető átalakítóként szolgál és az UDR 521/531 K eszközzel használható a SecuriStar STD, SSD, UTD 5x1 sorozatú érzékelőkhöz. Kardános összeköttetéssel. 56 Securiton Termékkatalógus 2011 SecuriFire 3000

57 Érzékelő tesztelő eszközök SecuriStar füstérzékelőkhöz FDT 533 Füstérzékelő teszter. A SecuriStar 523/533, 563/573 (füst és hő) sorozatú érzékelőkhöz és a SecuriStar 521/531 (füst) sorozatú érzékelőkhöz. a teleszkópos UTP rúdra csatlakoztatható 918/5 tesztgázzal történő használatra Adapter Teleszkópos rúd ASU 533 Solo teszt adapter UDR533-hoz. UTP SOL Átalakító UTP rúd Testfire teszterrel történő használatához. UTP 6 Teleszkópos rúd különböző teszterekhez és érzékelő eltávolítókhoz FG Hosszúság 1,7 3,0 m UTP 7 Teleszkópos rúd különböző teszterekhez és érzékelő eltávolítókhoz Hosszúság 2,2 4,0 m Teleszkópos rúd kibővítő UTP 5 Az UTP 6 és UTP 7 rudak 1,35m-rel történő hosszabbítására szolgáló rúd Munkamagasság 6,0 / 7,00 m Tesztgáz füstérzékelőhöz 918/5 test gas can A füstérzékelők funkcionális tesztjéhez. Kb. 200 tesztre elegendő. Halogénezett szénhidrogénektől mentes Securiton Termékkatalógus 2011 SecuriFire

58 Érzékelő teszter SecuriStar érzékelőkhöz Testifire 1001 A SecuriStar 521/531, 523/533, 563/573 valamint a HX sorozatú füst-, hő- és kombinált érzékelők tesztelésére szolgáló eszköz. füstöt és hőt generál az eszköz számára beépített ventilátor a teszter belsejének gyors tisztítására aktiválás infravörös érzékelővel, így nem szükséges mechanikai kontaktus többnyelvű felhasználói menü kijelzés akkumulátorral táplált, könnyen hordozható eszköz A szett tartalma: teszter füst- és hőérzékelőhöz két rúdakkumulátor akkumulátortöltő Testifire 2001 Azonos a Testifire 1001 eszközzel, kivéve: Szén-monoxid érzékelő tesztelésére is alkalmas Füstkapszula Testifire teszterhez Smoke Capsule TS3 A Testifire 1001 és 2001 teszterekhez CO kapszula Testifire teszterhez CO Capsule TC3 A Testifire 2001 teszterhez Rúdakkumulátor Testifire teszterhez Solo 720 A Testifire 1001 és 2001 teszterekhez Akkumulátor töltő Testifire teszterhez Solo 725 A Testifire 1001 és 2001 teszterekhez. Bemeneti feszültség: VAC vagy 12VDC Securiton Termékkatalógus 2011 SecuriFire 3000

59 Hordtáska Testifire teszterhez Solo 610 Táska a teszter és a rúd számára Hordtáska A rúd számára Solo 620 Külön táska a rúd számára Teleszkópos rúd 4.5m Solo 100 Üvegszálas 4 tagos teleszkópos rúd. 1,26m és 4,5m közötti hosszúság akár 6m magasan elhelyezett érzékelő elérésére is alkalmas három Solo 101 csatlakoztatásával akár 9m is elérhető Teleszkópos rúd 2.5m Solo 108 Üvegszálas 2 tagos teleszkópos rúd. 1,26m és 2,5m közötti hosszúság akár 4m magasan elhelyezett érzékelő elérésére is alkalmas több Solo 101 csatlakoztatásával nagyobb magasság is elérhető Rúd bővítő 1.13m Solo 101 Üvegszálas rúd. 1,13m-rel kiterjeszti a teleszkópos rúd hosszát 2,5m magasan szerelt érzékelő eléréséhez Solo 100, Solo 108 rudakhoz csatlakoztatható több Solo 101 egymásba csatlakoztatható magasabb helyek eléréséhez Érzékelőgyűrű tesztelésére szolgáló eszközök SecuriLine gyűrű teszter STB 01 A Kézi eszköz a SecuriLine érzékelőgyűrű és összetevőinek hibakereséséhez. Tápegységgel ( VAC/24VDC) és RS232 soros csatlakozással a PC felé. Használati megkötés: SecuriLine extended gyűrű esetén maximum 127 gyűrűeszközt támogat Securiton Termékkatalógus 2011 SecuriFire
