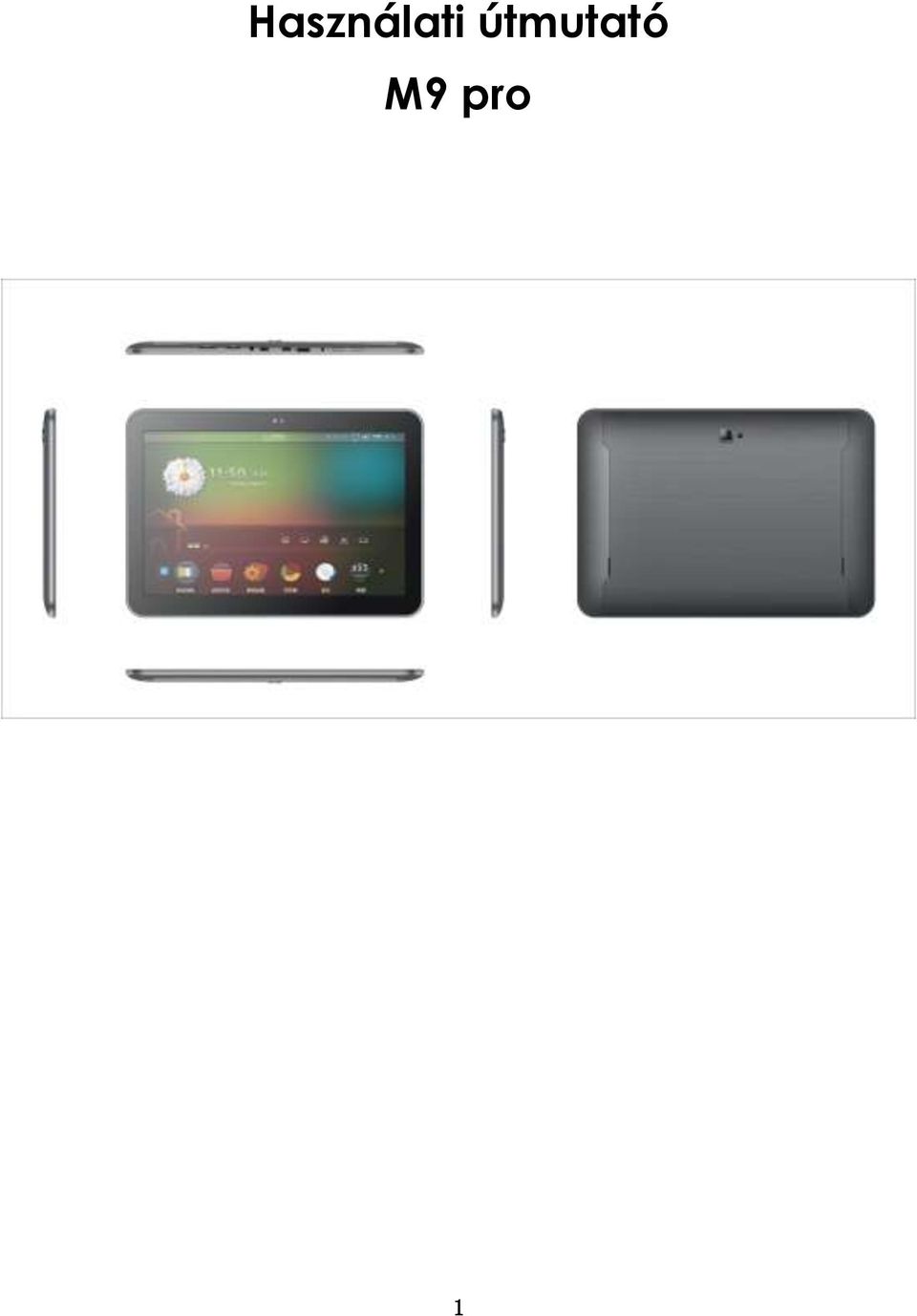

1 Használati útmutató M9 pro 1

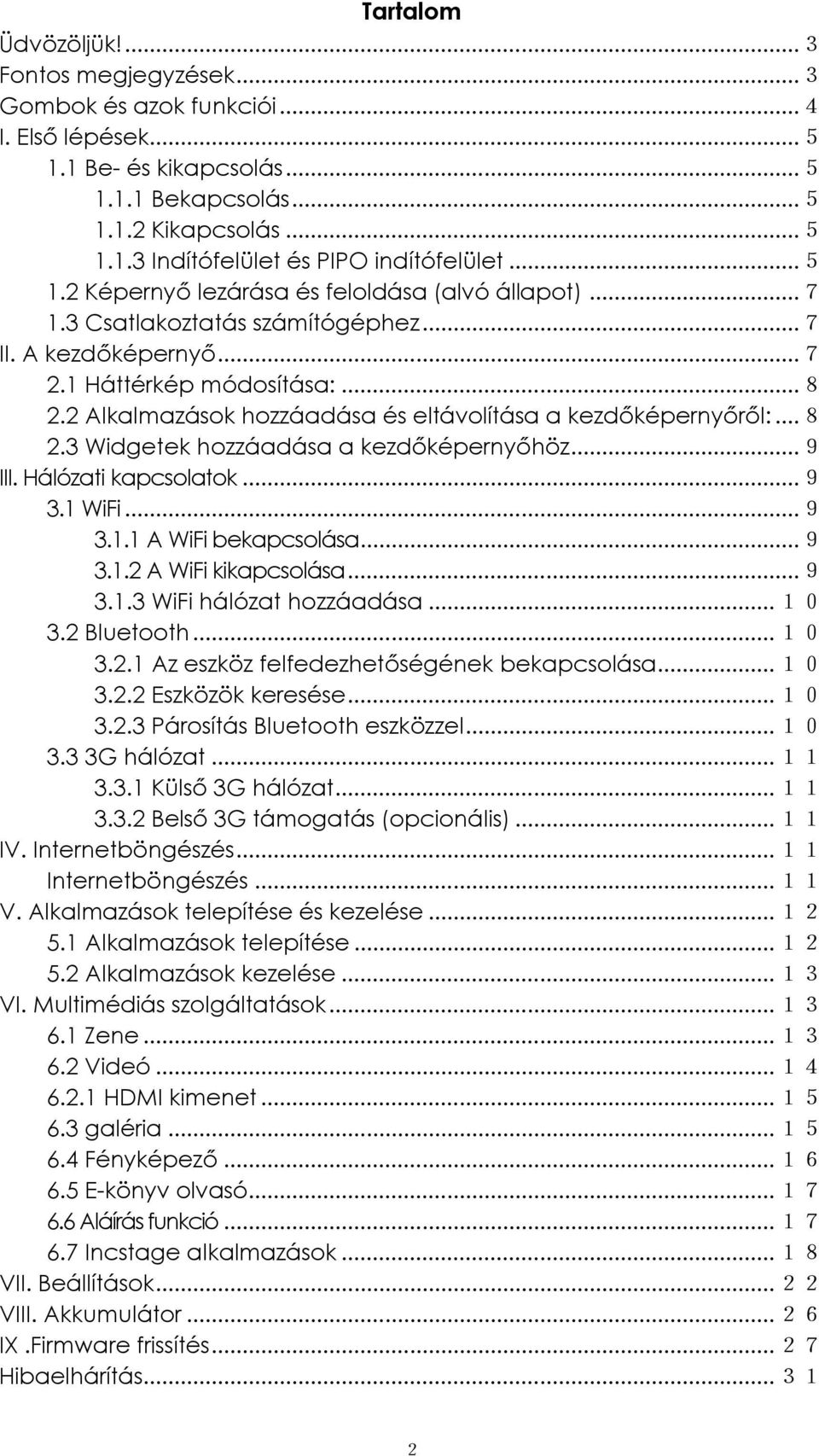

2 Tartalom Üdvözöljük!... 3 Fontos megjegyzések... 3 Gombok és azok funkciói... 4 I. Első lépések Be- és kikapcsolás Bekapcsolás Kikapcsolás Indítófelület és PIPO indítófelület Képernyő lezárása és feloldása (alvó állapot) Csatlakoztatás számítógéphez... 7 II. A kezdőképernyő Háttérkép módosítása: Alkalmazások hozzáadása és eltávolítása a kezdőképernyőről: Widgetek hozzáadása a kezdőképernyőhöz... 9 III. Hálózati kapcsolatok WiFi A WiFi bekapcsolása A WiFi kikapcsolása WiFi hálózat hozzáadása Bluetooth Az eszköz felfedezhetőségének bekapcsolása Eszközök keresése Párosítás Bluetooth eszközzel G hálózat Külső 3G hálózat Belső 3G támogatás (opcionális) IV. Internetböngészés Internetböngészés V. Alkalmazások telepítése és kezelése Alkalmazások telepítése Alkalmazások kezelése VI. Multimédiás szolgáltatások Zene Videó HDMI kimenet galéria Fényképező E-könyv olvasó Aláírás funkció Incstage alkalmazások VII. Beállítások VIII. Akkumulátor IX.Firmware frissítés Hibaelhárítás

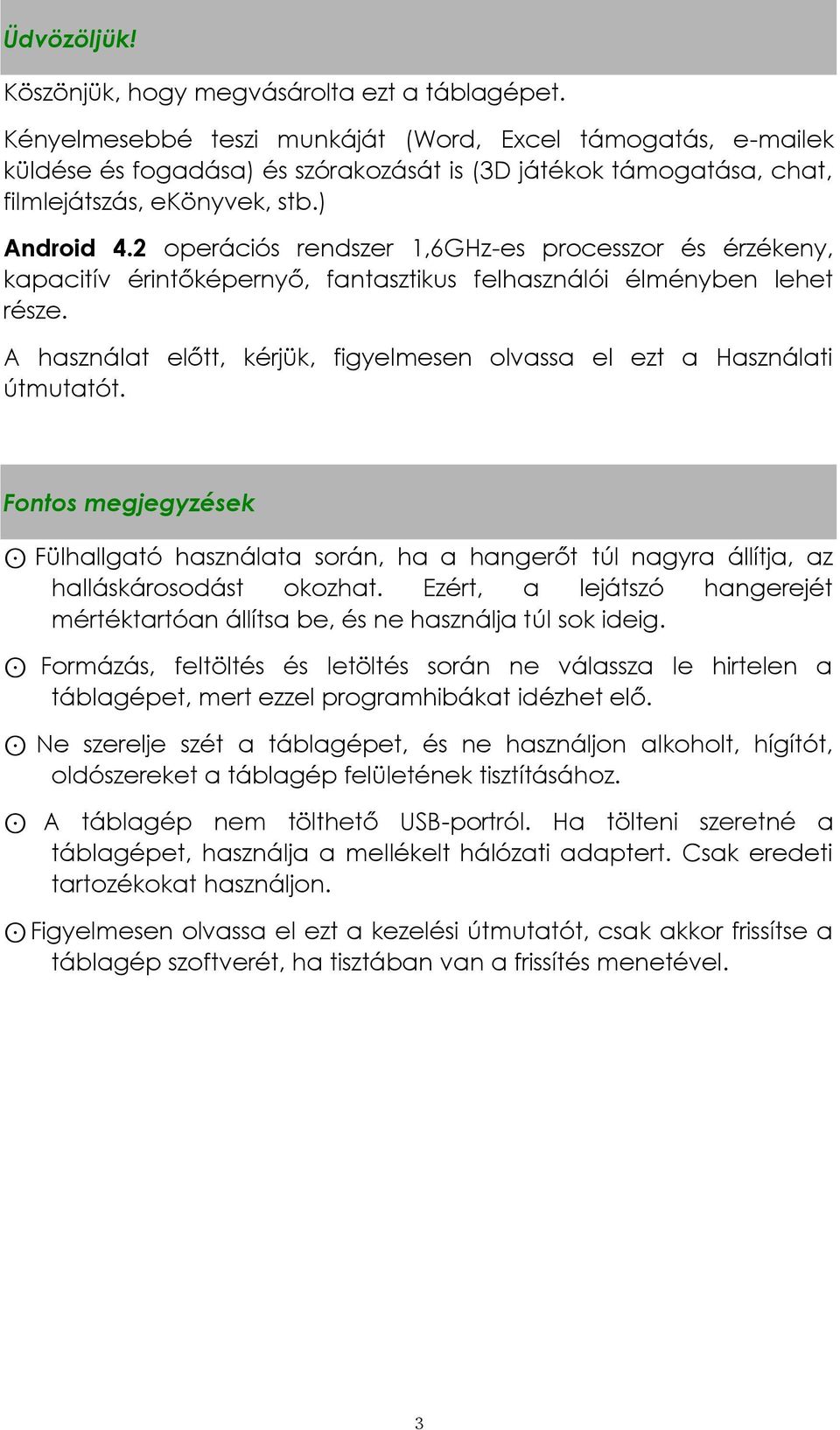

3 Üdvözöljük! Köszönjük, hogy megvásárolta ezt a táblagépet. Kényelmesebbé teszi munkáját (Word, Excel támogatás, ek küldése és fogadása) és szórakozását is (3D játékok támogatása, chat, filmlejátszás, ekönyvek, stb.) Android 4.2 operációs rendszer 1,6GHz-es processzor és érzékeny, kapacitív érintőképernyő, fantasztikus felhasználói élményben lehet része. A használat előtt, kérjük, figyelmesen olvassa el ezt a Használati útmutatót. Fontos megjegyzések Fülhallgató használata során, ha a hangerőt túl nagyra állítja, az halláskárosodást okozhat. Ezért, a lejátszó hangerejét mértéktartóan állítsa be, és ne használja túl sok ideig. Formázás, feltöltés és letöltés során ne válassza le hirtelen a táblagépet, mert ezzel programhibákat idézhet elő. Ne szerelje szét a táblagépet, és ne használjon alkoholt, hígítót, oldószereket a táblagép felületének tisztításához. A táblagép nem tölthető USB-portról. Ha tölteni szeretné a táblagépet, használja a mellékelt hálózati adaptert. Csak eredeti tartozékokat használjon. Figyelmesen olvassa el ezt a kezelési útmutatót, csak akkor frissítse a táblagép szoftverét, ha tisztában van a frissítés menetével. 3

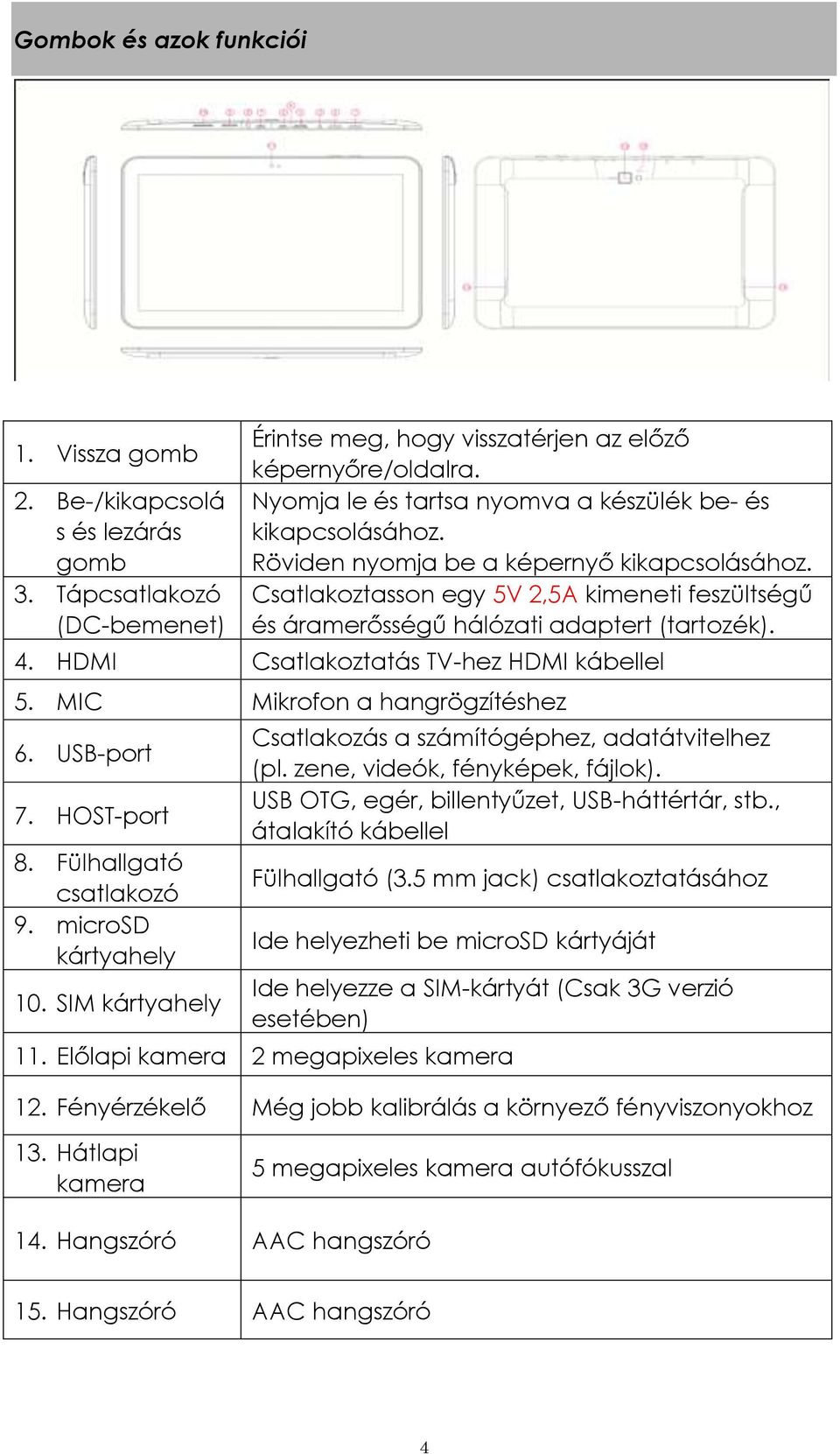

4 Gombok és azok funkciói 1. Vissza gomb 2. Be-/kikapcsolá s és lezárás gomb 3. Tápcsatlakozó (DC-bemenet) Érintse meg, hogy visszatérjen az előző képernyőre/oldalra. Nyomja le és tartsa nyomva a készülék be- és kikapcsolásához. Röviden nyomja be a képernyő kikapcsolásához. Csatlakoztasson egy 5V 2,5A kimeneti feszültségű és áramerősségű hálózati adaptert (tartozék). 4. HDMI Csatlakoztatás TV-hez HDMI kábellel 5. MIC Mikrofon a hangrögzítéshez 6. USB-port 7. HOST-port 8. Fülhallgató csatlakozó 9. microsd kártyahely 10. SIM kártyahely Csatlakozás a számítógéphez, adatátvitelhez (pl. zene, videók, fényképek, fájlok). USB OTG, egér, billentyűzet, USB-háttértár, stb., átalakító kábellel Fülhallgató (3.5 mm jack) csatlakoztatásához Ide helyezheti be microsd kártyáját Ide helyezze a SIM-kártyát (Csak 3G verzió esetében) 11. Előlapi kamera 2 megapixeles kamera 12. Fényérzékelő Még jobb kalibrálás a környező fényviszonyokhoz 13. Hátlapi kamera 5 megapixeles kamera autófókusszal 14. Hangszóró AAC hangszóró 15. Hangszóró AAC hangszóró 4

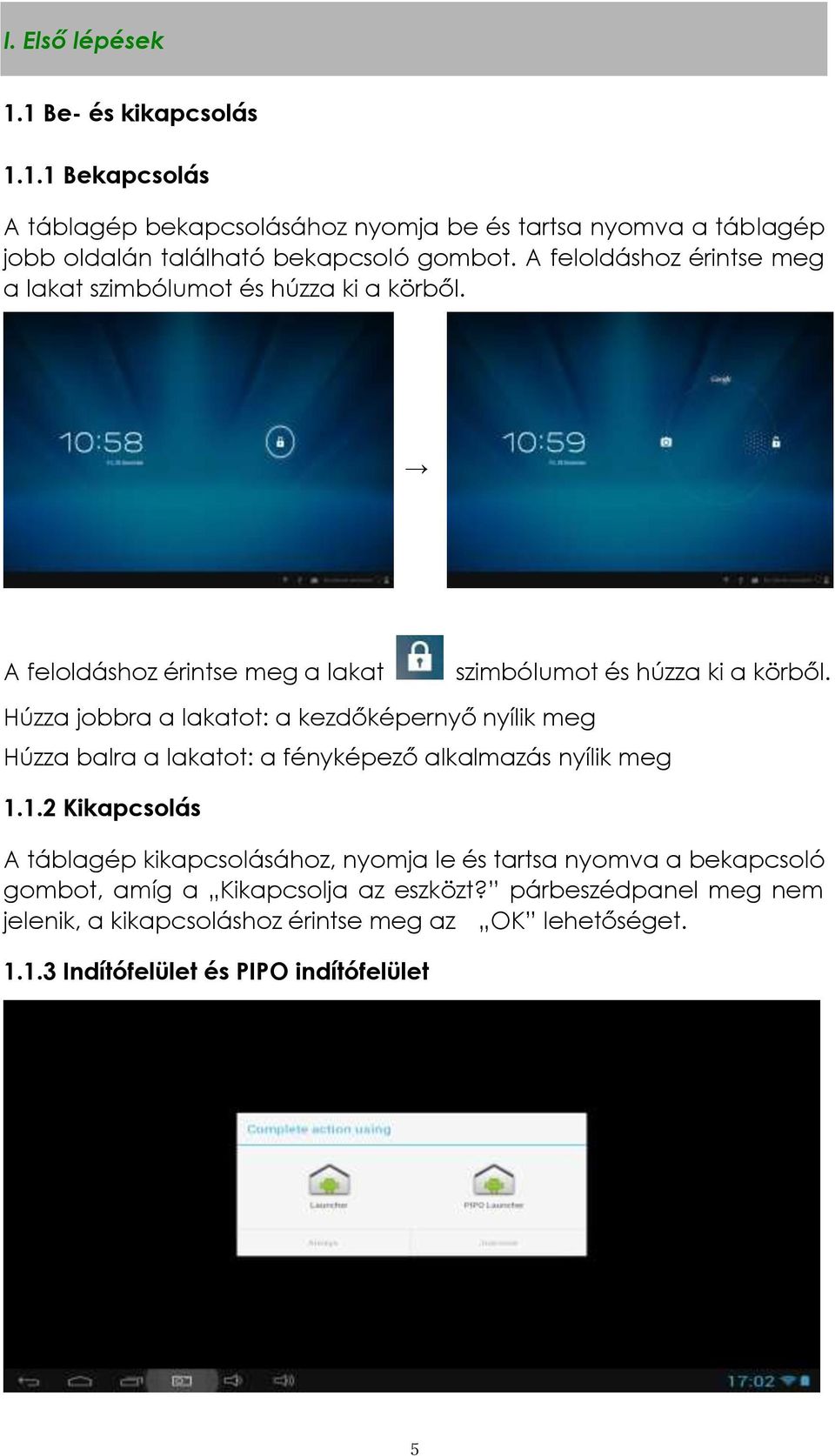

5 I. Első lépések 1.1 Be- és kikapcsolás Bekapcsolás A táblagép bekapcsolásához nyomja be és tartsa nyomva a táblagép jobb oldalán található bekapcsoló gombot. A feloldáshoz érintse meg a lakat szimbólumot és húzza ki a körből. A feloldáshoz érintse meg a lakat szimbólumot és húzza ki a körből. Húzza jobbra a lakatot: a kezdőképernyő nyílik meg Húzza balra a lakatot: a fényképező alkalmazás nyílik meg Kikapcsolás A táblagép kikapcsolásához, nyomja le és tartsa nyomva a bekapcsoló gombot, amíg a Kikapcsolja az eszközt? párbeszédpanel meg nem jelenik, a kikapcsoláshoz érintse meg az OK lehetőséget Indítófelület és PIPO indítófelület 5

6 Két indítófelület érhető el, a Launcher lehetőség megérintésével a hagyományos PIPO felületre lép be. A PIPO Launcher, megérintésével a speciális kezelőfelületet nyitja meg. Amely így néz ki: 6

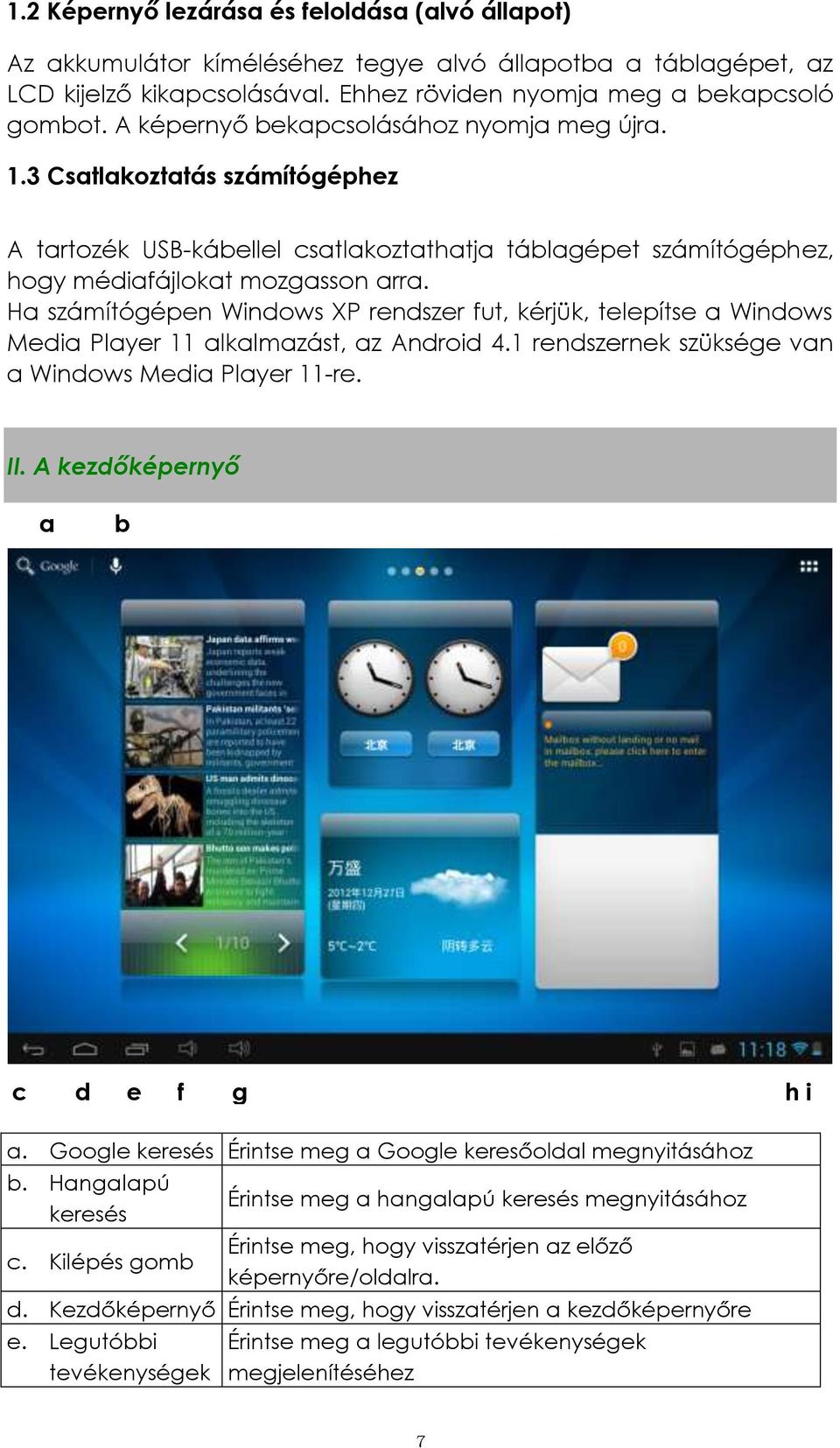

7 1.2 Képernyő lezárása és feloldása (alvó állapot) Az akkumulátor kíméléséhez tegye alvó állapotba a táblagépet, az LCD kijelző kikapcsolásával. Ehhez röviden nyomja meg a bekapcsoló gombot. A képernyő bekapcsolásához nyomja meg újra. 1.3 Csatlakoztatás számítógéphez A tartozék USB-kábellel csatlakoztathatja táblagépet számítógéphez, hogy médiafájlokat mozgasson arra. Ha számítógépen Windows XP rendszer fut, kérjük, telepítse a Windows Media Player 11 alkalmazást, az Android 4.1 rendszernek szüksége van a Windows Media Player 11-re. II. A kezdőképernyő a b c d e f g h i a. Google keresés Érintse meg a Google keresőoldal megnyitásához b. Hangalapú keresés c. Kilépés gomb Érintse meg a hangalapú keresés megnyitásához Érintse meg, hogy visszatérjen az előző képernyőre/oldalra. d. Kezdőképernyő Érintse meg, hogy visszatérjen a kezdőképernyőre e. Legutóbbi tevékenységek Érintse meg a legutóbbi tevékenységek megjelenítéséhez 7

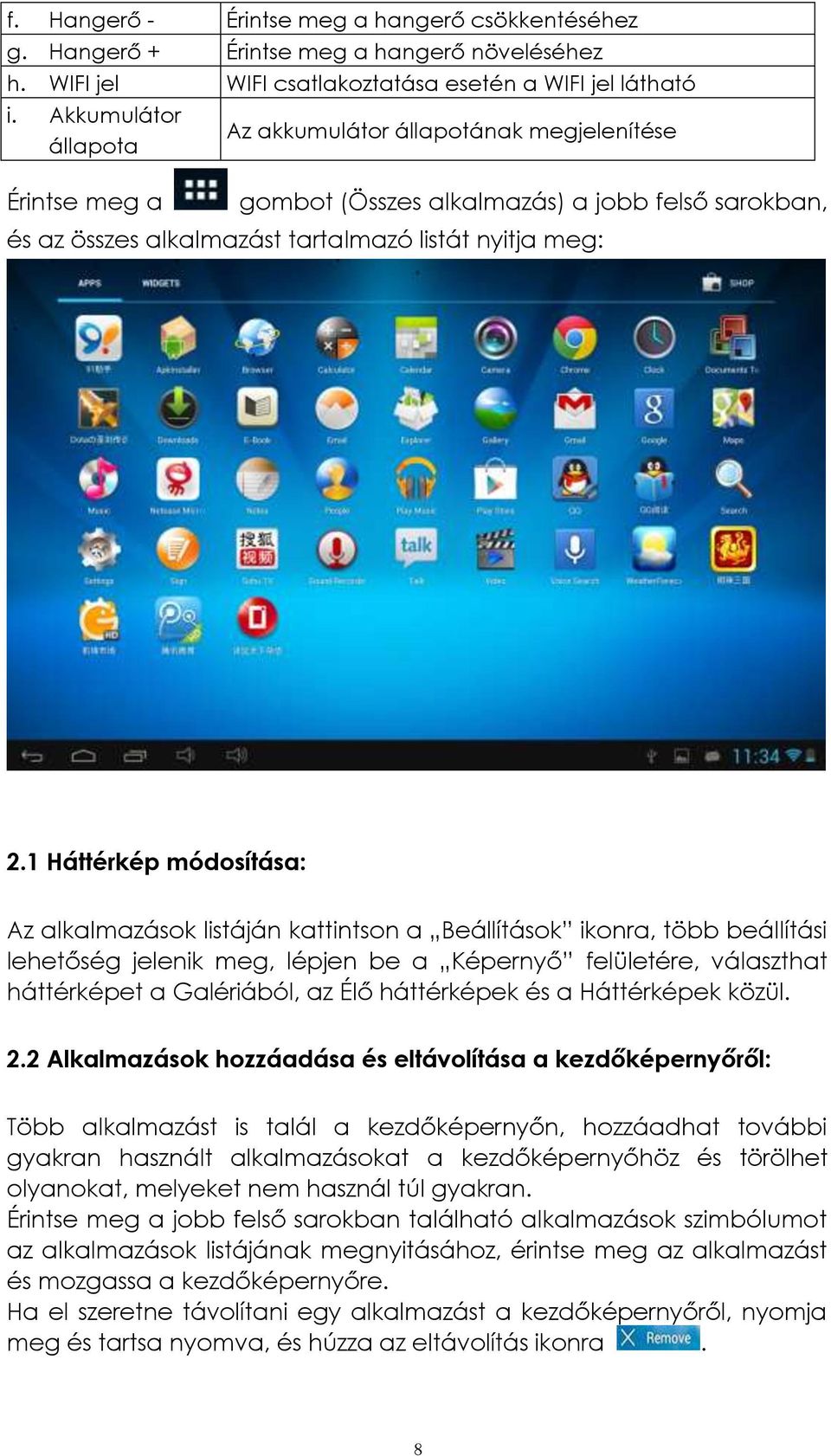

8 f. Hangerő - Érintse meg a hangerő csökkentéséhez g. Hangerő + Érintse meg a hangerő növeléséhez h. WIFI jel WIFI csatlakoztatása esetén a WIFI jel látható i. Akkumulátor állapota Érintse meg a Az akkumulátor állapotának megjelenítése gombot (Összes alkalmazás) a jobb felső sarokban, és az összes alkalmazást tartalmazó listát nyitja meg: 2.1 Háttérkép módosítása: Az alkalmazások listáján kattintson a Beállítások ikonra, több beállítási lehetőség jelenik meg, lépjen be a Képernyő felületére, választhat háttérképet a Galériából, az Élő háttérképek és a Háttérképek közül. 2.2 Alkalmazások hozzáadása és eltávolítása a kezdőképernyőről: Több alkalmazást is talál a kezdőképernyőn, hozzáadhat további gyakran használt alkalmazásokat a kezdőképernyőhöz és törölhet olyanokat, melyeket nem használ túl gyakran. Érintse meg a jobb felső sarokban található alkalmazások szimbólumot az alkalmazások listájának megnyitásához, érintse meg az alkalmazást és mozgassa a kezdőképernyőre. Ha el szeretne távolítani egy alkalmazást a kezdőképernyőről, nyomja meg és tartsa nyomva, és húzza az eltávolítás ikonra. 8

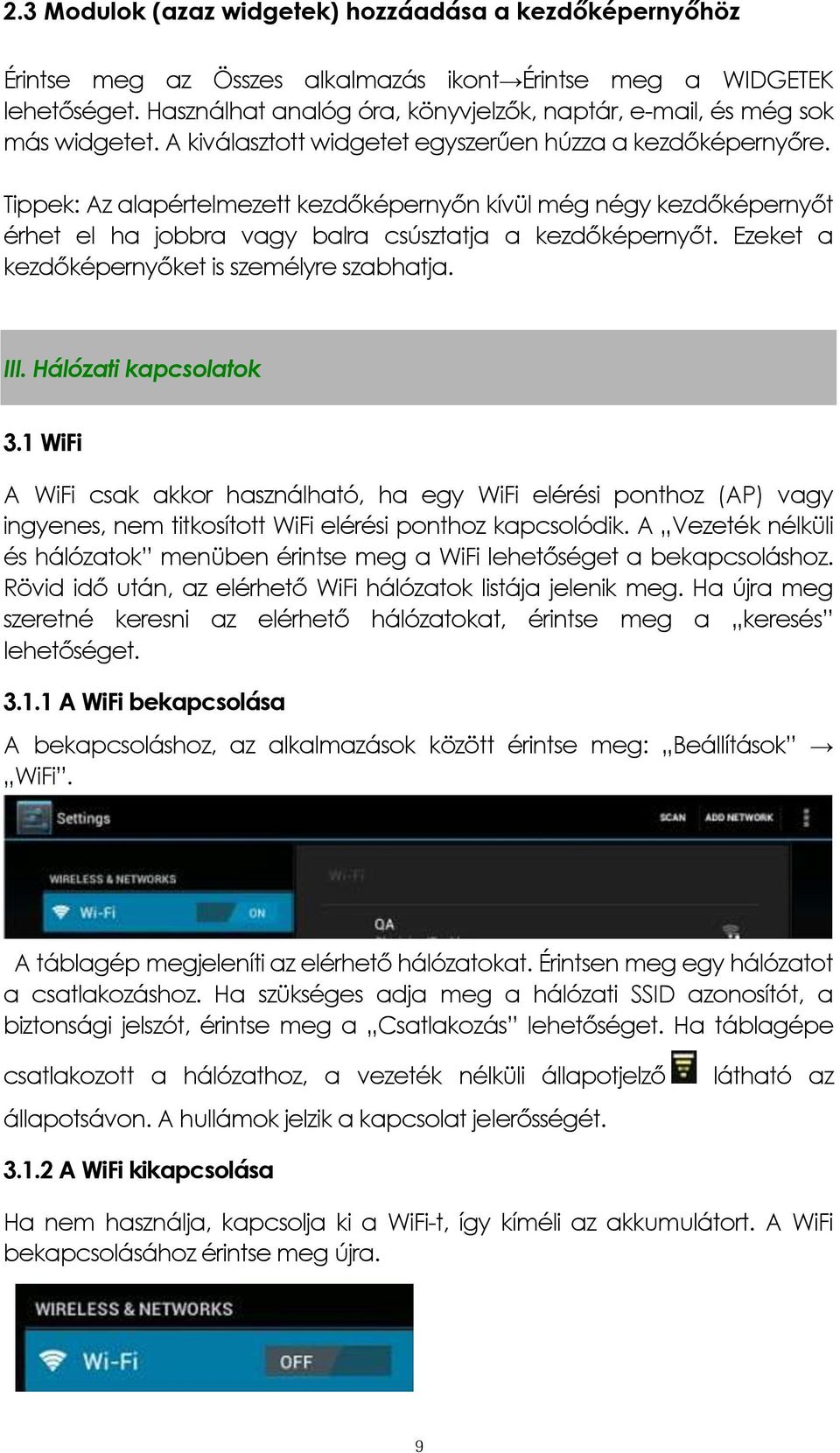

9 2.3 Modulok (azaz widgetek) hozzáadása a kezdőképernyőhöz Érintse meg az Összes alkalmazás ikont Érintse meg a WIDGETEK lehetőséget. Használhat analóg óra, könyvjelzők, naptár, , és még sok más widgetet. A kiválasztott widgetet egyszerűen húzza a kezdőképernyőre. Tippek: Az alapértelmezett kezdőképernyőn kívül még négy kezdőképernyőt érhet el ha jobbra vagy balra csúsztatja a kezdőképernyőt. Ezeket a kezdőképernyőket is személyre szabhatja. III. Hálózati kapcsolatok 3.1 WiFi A WiFi csak akkor használható, ha egy WiFi elérési ponthoz (AP) vagy ingyenes, nem titkosított WiFi elérési ponthoz kapcsolódik. A Vezeték nélküli és hálózatok menüben érintse meg a WiFi lehetőséget a bekapcsoláshoz. Rövid idő után, az elérhető WiFi hálózatok listája jelenik meg. Ha újra meg szeretné keresni az elérhető hálózatokat, érintse meg a keresés lehetőséget A WiFi bekapcsolása A bekapcsoláshoz, az alkalmazások között érintse meg: Beállítások WiFi. A táblagép megjeleníti az elérhető hálózatokat. Érintsen meg egy hálózatot a csatlakozáshoz. Ha szükséges adja meg a hálózati SSID azonosítót, a biztonsági jelszót, érintse meg a Csatlakozás lehetőséget. Ha táblagépe csatlakozott a hálózathoz, a vezeték nélküli állapotjelző látható az állapotsávon. A hullámok jelzik a kapcsolat jelerősségét A WiFi kikapcsolása Ha nem használja, kapcsolja ki a WiFi-t, így kíméli az akkumulátort. A WiFi bekapcsolásához érintse meg újra. 9

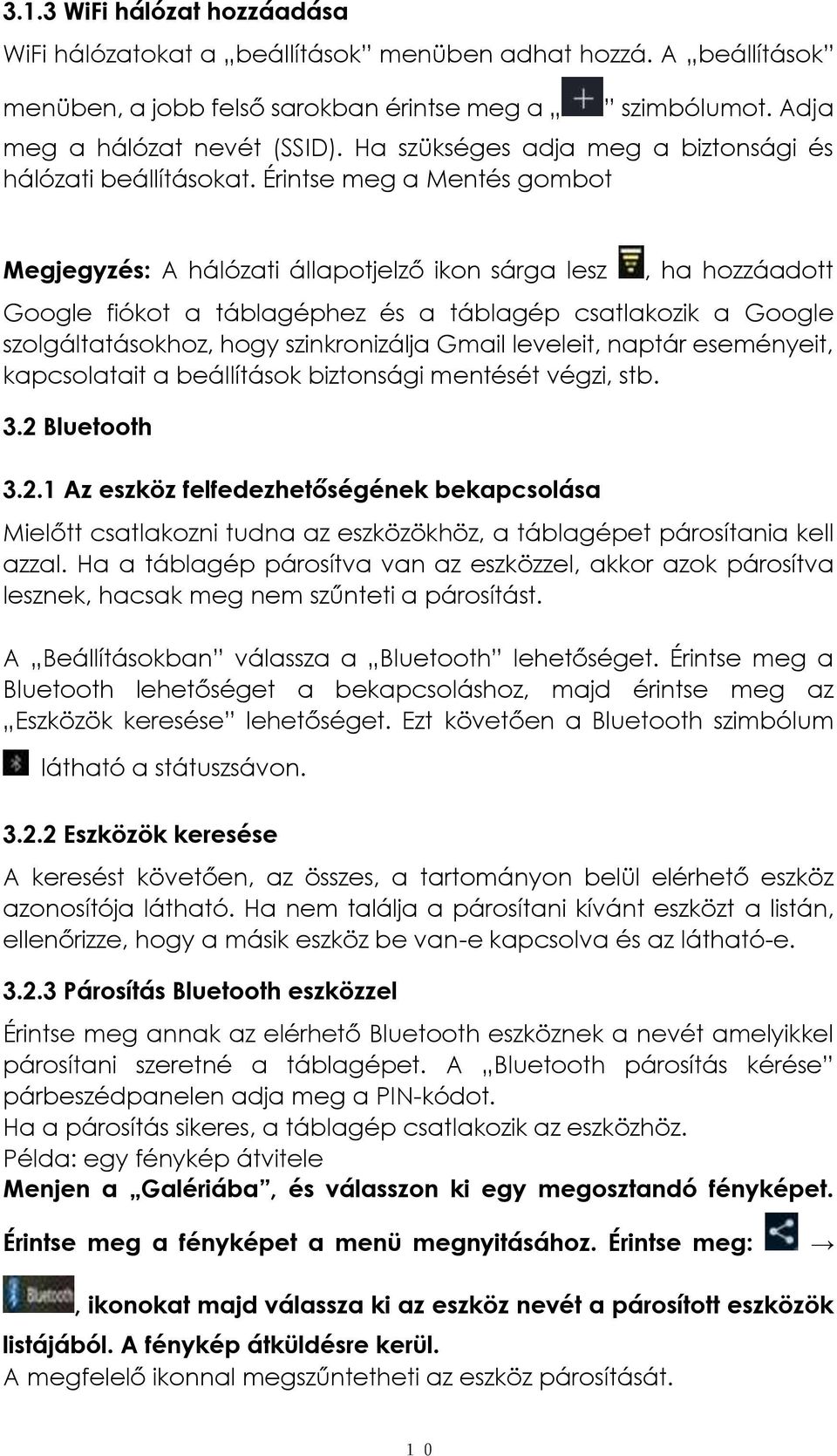

10 3.1.3 WiFi hálózat hozzáadása WiFi hálózatokat a beállítások menüben adhat hozzá. A beállítások menüben, a jobb felső sarokban érintse meg a szimbólumot. Adja meg a hálózat nevét (SSID). Ha szükséges adja meg a biztonsági és hálózati beállításokat. Érintse meg a Mentés gombot Megjegyzés: A hálózati állapotjelző ikon sárga lesz, ha hozzáadott Google fiókot a táblagéphez és a táblagép csatlakozik a Google szolgáltatásokhoz, hogy szinkronizálja Gmail leveleit, naptár eseményeit, kapcsolatait a beállítások biztonsági mentését végzi, stb. 3.2 Bluetooth Az eszköz felfedezhetőségének bekapcsolása Mielőtt csatlakozni tudna az eszközökhöz, a táblagépet párosítania kell azzal. Ha a táblagép párosítva van az eszközzel, akkor azok párosítva lesznek, hacsak meg nem szűnteti a párosítást. A Beállításokban válassza a Bluetooth lehetőséget. Érintse meg a Bluetooth lehetőséget a bekapcsoláshoz, majd érintse meg az Eszközök keresése lehetőséget. Ezt követően a Bluetooth szimbólum látható a státuszsávon Eszközök keresése A keresést követően, az összes, a tartományon belül elérhető eszköz azonosítója látható. Ha nem találja a párosítani kívánt eszközt a listán, ellenőrizze, hogy a másik eszköz be van-e kapcsolva és az látható-e Párosítás Bluetooth eszközzel Érintse meg annak az elérhető Bluetooth eszköznek a nevét amelyikkel párosítani szeretné a táblagépet. A Bluetooth párosítás kérése párbeszédpanelen adja meg a PIN-kódot. Ha a párosítás sikeres, a táblagép csatlakozik az eszközhöz. Példa: egy fénykép átvitele Menjen a Galériába, és válasszon ki egy megosztandó fényképet. Érintse meg a fényképet a menü megnyitásához. Érintse meg:, ikonokat majd válassza ki az eszköz nevét a párosított eszközök listájából. A fénykép átküldésre kerül. A megfelelő ikonnal megszűntetheti az eszköz párosítását. 10

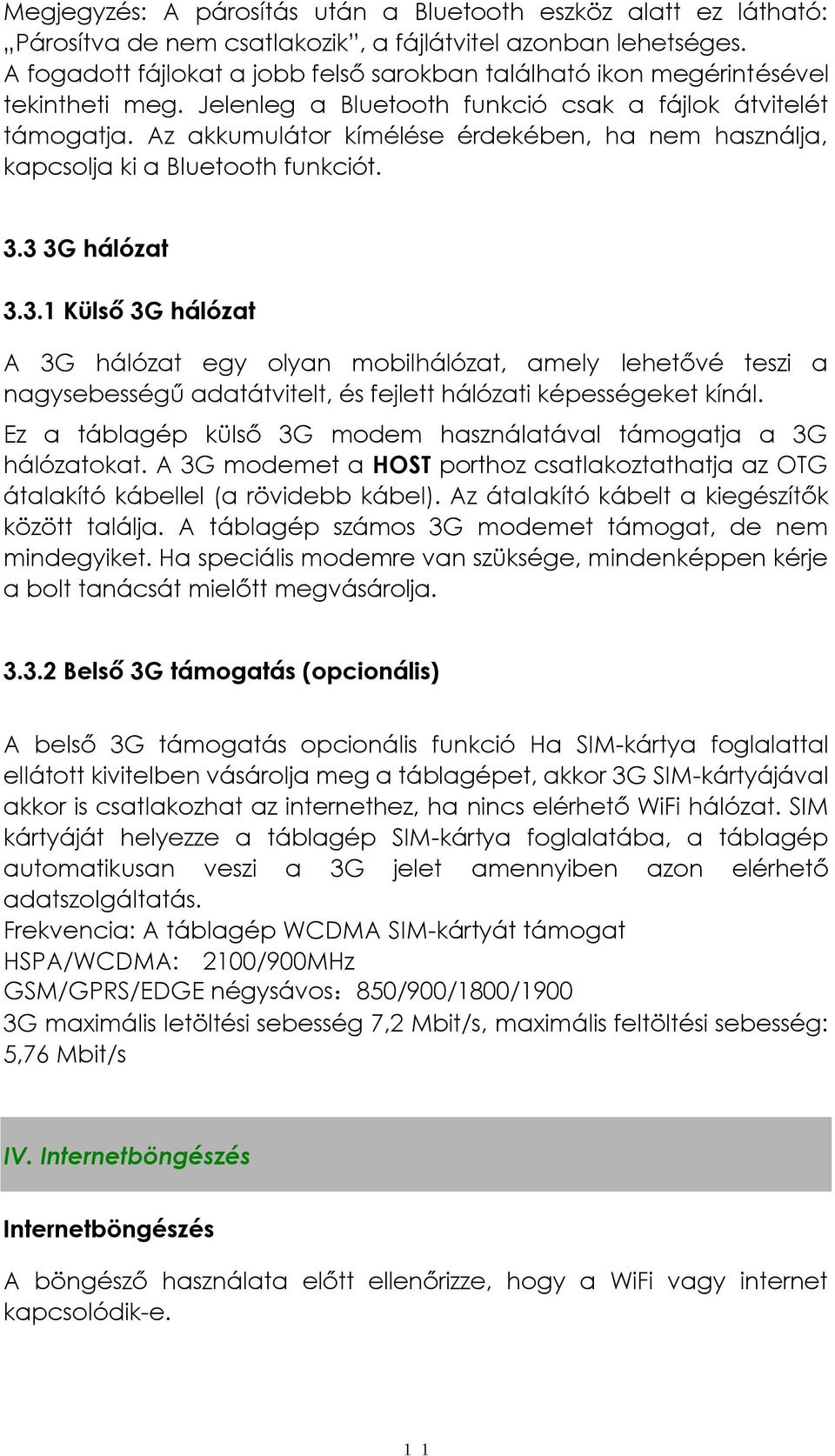

11 Megjegyzés: A párosítás után a Bluetooth eszköz alatt ez látható: Párosítva de nem csatlakozik, a fájlátvitel azonban lehetséges. A fogadott fájlokat a jobb felső sarokban található ikon megérintésével tekintheti meg. Jelenleg a Bluetooth funkció csak a fájlok átvitelét támogatja. Az akkumulátor kímélése érdekében, ha nem használja, kapcsolja ki a Bluetooth funkciót G hálózat Külső 3G hálózat A 3G hálózat egy olyan mobilhálózat, amely lehetővé teszi a nagysebességű adatátvitelt, és fejlett hálózati képességeket kínál. Ez a táblagép külső 3G modem használatával támogatja a 3G hálózatokat. A 3G modemet a HOST porthoz csatlakoztathatja az OTG átalakító kábellel (a rövidebb kábel). Az átalakító kábelt a kiegészítők között találja. A táblagép számos 3G modemet támogat, de nem mindegyiket. Ha speciális modemre van szüksége, mindenképpen kérje a bolt tanácsát mielőtt megvásárolja Belső 3G támogatás (opcionális) A belső 3G támogatás opcionális funkció Ha SIM-kártya foglalattal ellátott kivitelben vásárolja meg a táblagépet, akkor 3G SIM-kártyájával akkor is csatlakozhat az internethez, ha nincs elérhető WiFi hálózat. SIM kártyáját helyezze a táblagép SIM-kártya foglalatába, a táblagép automatikusan veszi a 3G jelet amennyiben azon elérhető adatszolgáltatás. Frekvencia: A táblagép WCDMA SIM-kártyát támogat HSPA/WCDMA: 2100/900MHz GSM/GPRS/EDGE négysávos:850/900/1800/1900 3G maximális letöltési sebesség 7,2 Mbit/s, maximális feltöltési sebesség: 5,76 Mbit/s IV. Internetböngészés Internetböngészés A böngésző használata előtt ellenőrizze, hogy a WiFi vagy internet kapcsolódik-e. 11

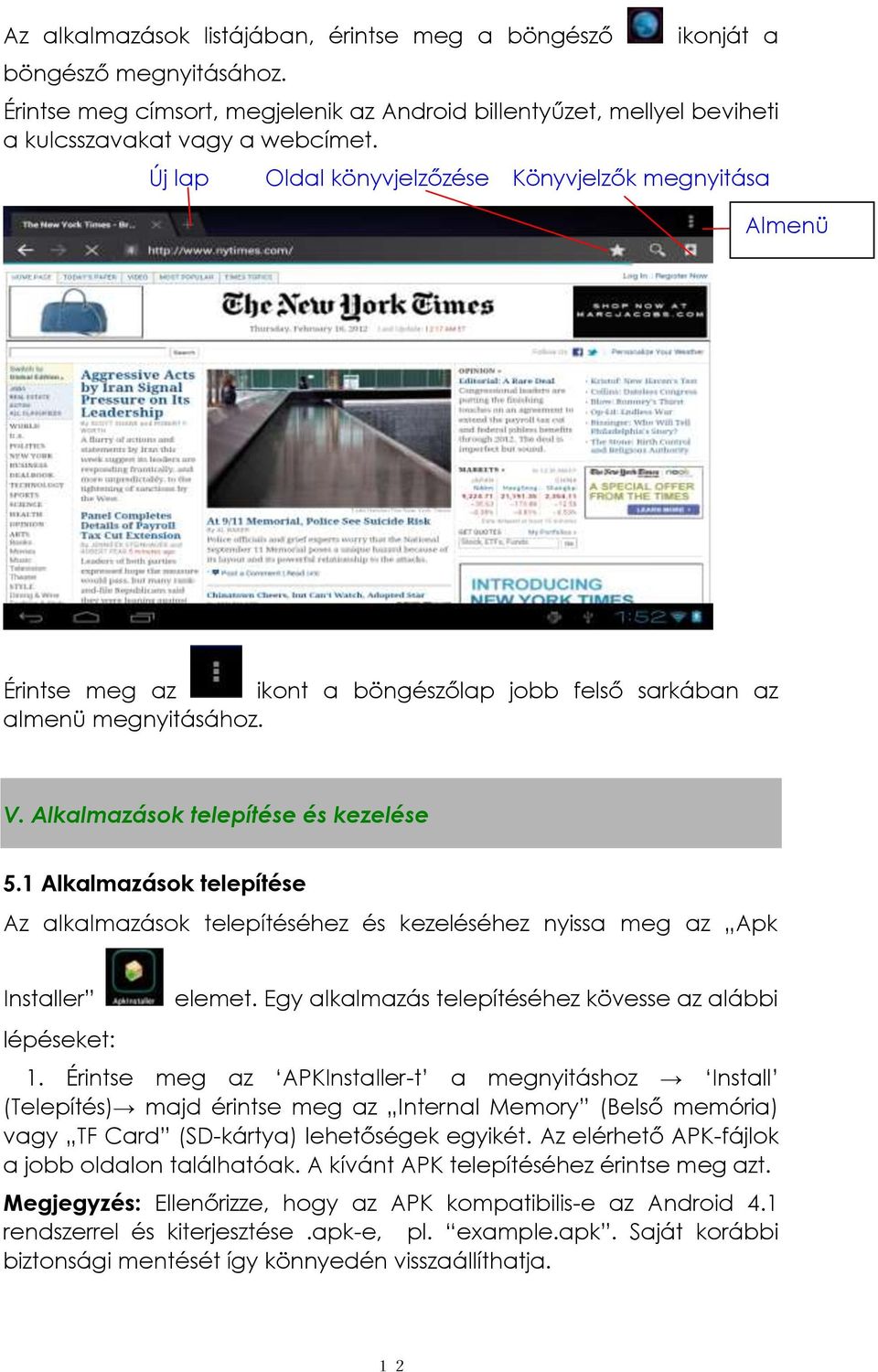

12 Az alkalmazások listájában, érintse meg a böngésző böngésző megnyitásához. ikonját a Érintse meg címsort, megjelenik az Android billentyűzet, mellyel beviheti a kulcsszavakat vagy a webcímet. Új lap Oldal könyvjelzőzése Könyvjelzők megnyitása Almenü Érintse meg az ikont a böngészőlap jobb felső sarkában az almenü megnyitásához. V. Alkalmazások telepítése és kezelése 5.1 Alkalmazások telepítése Az alkalmazások telepítéséhez és kezeléséhez nyissa meg az Apk Installer lépéseket: elemet. Egy alkalmazás telepítéséhez kövesse az alábbi 1. Érintse meg az APKInstaller-t a megnyitáshoz Install (Telepítés) majd érintse meg az Internal Memory (Belső memória) vagy TF Card (SD-kártya) lehetőségek egyikét. Az elérhető APK-fájlok a jobb oldalon találhatóak. A kívánt APK telepítéséhez érintse meg azt. Megjegyzés: Ellenőrizze, hogy az APK kompatibilis-e az Android 4.1 rendszerrel és kiterjesztése.apk-e, pl. example.apk. Saját korábbi biztonsági mentését így könnyedén visszaállíthatja. 12

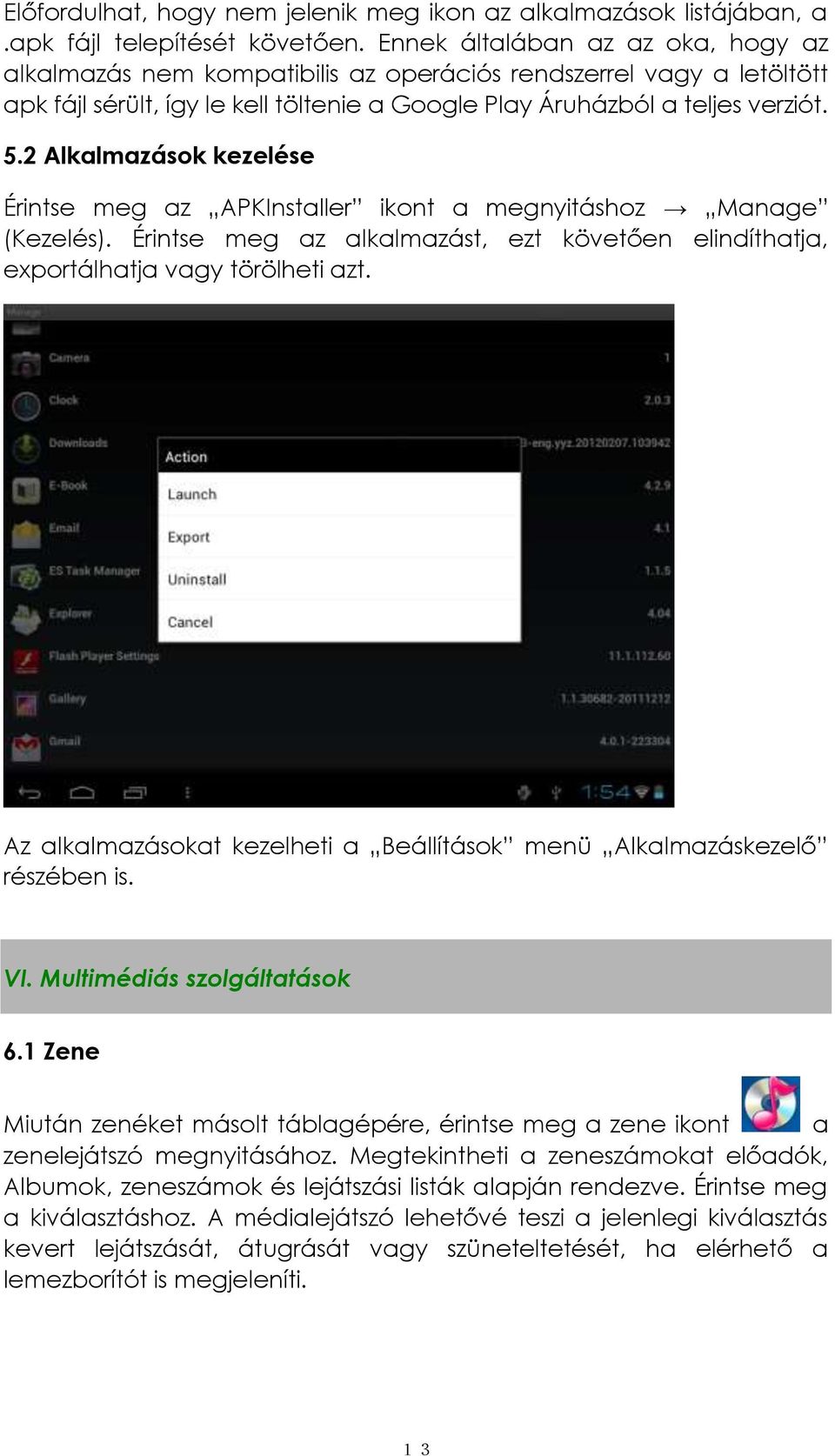

13 Előfordulhat, hogy nem jelenik meg ikon az alkalmazások listájában, a.apk fájl telepítését követően. Ennek általában az az oka, hogy az alkalmazás nem kompatibilis az operációs rendszerrel vagy a letöltött apk fájl sérült, így le kell töltenie a Google Play Áruházból a teljes verziót. 5.2 Alkalmazások kezelése Érintse meg az APKInstaller ikont a megnyitáshoz Manage (Kezelés). Érintse meg az alkalmazást, ezt követően elindíthatja, exportálhatja vagy törölheti azt. Az alkalmazásokat kezelheti a Beállítások menü Alkalmazáskezelő részében is. VI. Multimédiás szolgáltatások 6.1 Zene Miután zenéket másolt táblagépére, érintse meg a zene ikont a zenelejátszó megnyitásához. Megtekintheti a zeneszámokat előadók, Albumok, zeneszámok és lejátszási listák alapján rendezve. Érintse meg a kiválasztáshoz. A médialejátszó lehetővé teszi a jelenlegi kiválasztás kevert lejátszását, átugrását vagy szüneteltetését, ha elérhető a lemezborítót is megjeleníti. 13

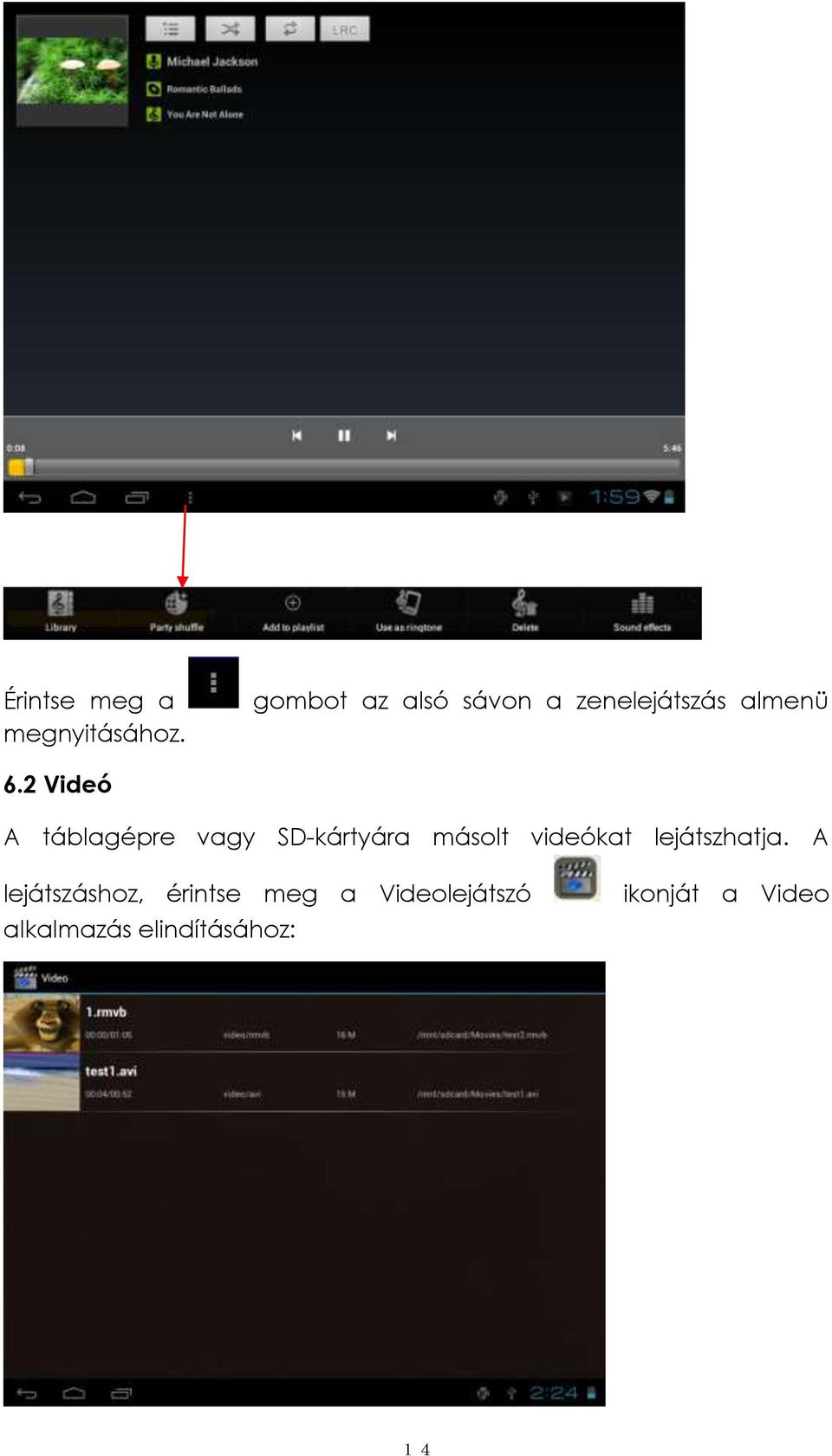

14 Érintse meg a megnyitásához. gombot az alsó sávon a zenelejátszás almenü 6.2 Videó A táblagépre vagy SD-kártyára másolt videókat lejátszhatja. A lejátszáshoz, érintse meg a Videolejátszó alkalmazás elindításához: ikonját a Video 14

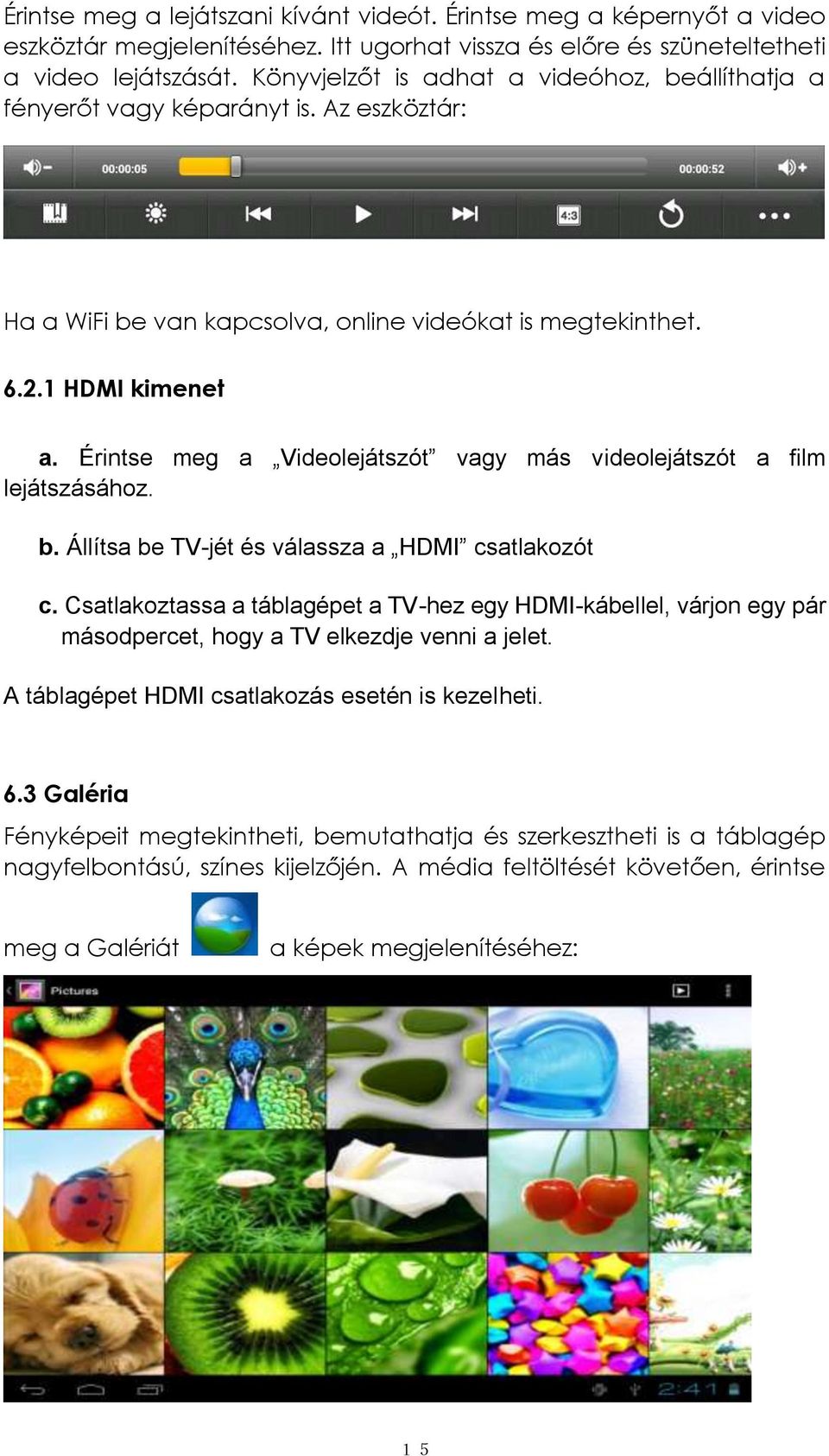

15 Érintse meg a lejátszani kívánt videót. Érintse meg a képernyőt a video eszköztár megjelenítéséhez. Itt ugorhat vissza és előre és szüneteltetheti a video lejátszását. Könyvjelzőt is adhat a videóhoz, beállíthatja a fényerőt vagy képarányt is. Az eszköztár: Ha a WiFi be van kapcsolva, online videókat is megtekinthet HDMI kimenet a. Érintse meg a Videolejátszót vagy más videolejátszót a film lejátszásához. b. Állítsa be TV-jét és válassza a HDMI csatlakozót c. Csatlakoztassa a táblagépet a TV-hez egy HDMI-kábellel, várjon egy pár másodpercet, hogy a TV elkezdje venni a jelet. A táblagépet HDMI csatlakozás esetén is kezelheti. 6.3 Galéria Fényképeit megtekintheti, bemutathatja és szerkesztheti is a táblagép nagyfelbontású, színes kijelzőjén. A média feltöltését követően, érintse meg a Galériát a képek megjelenítéséhez: 15

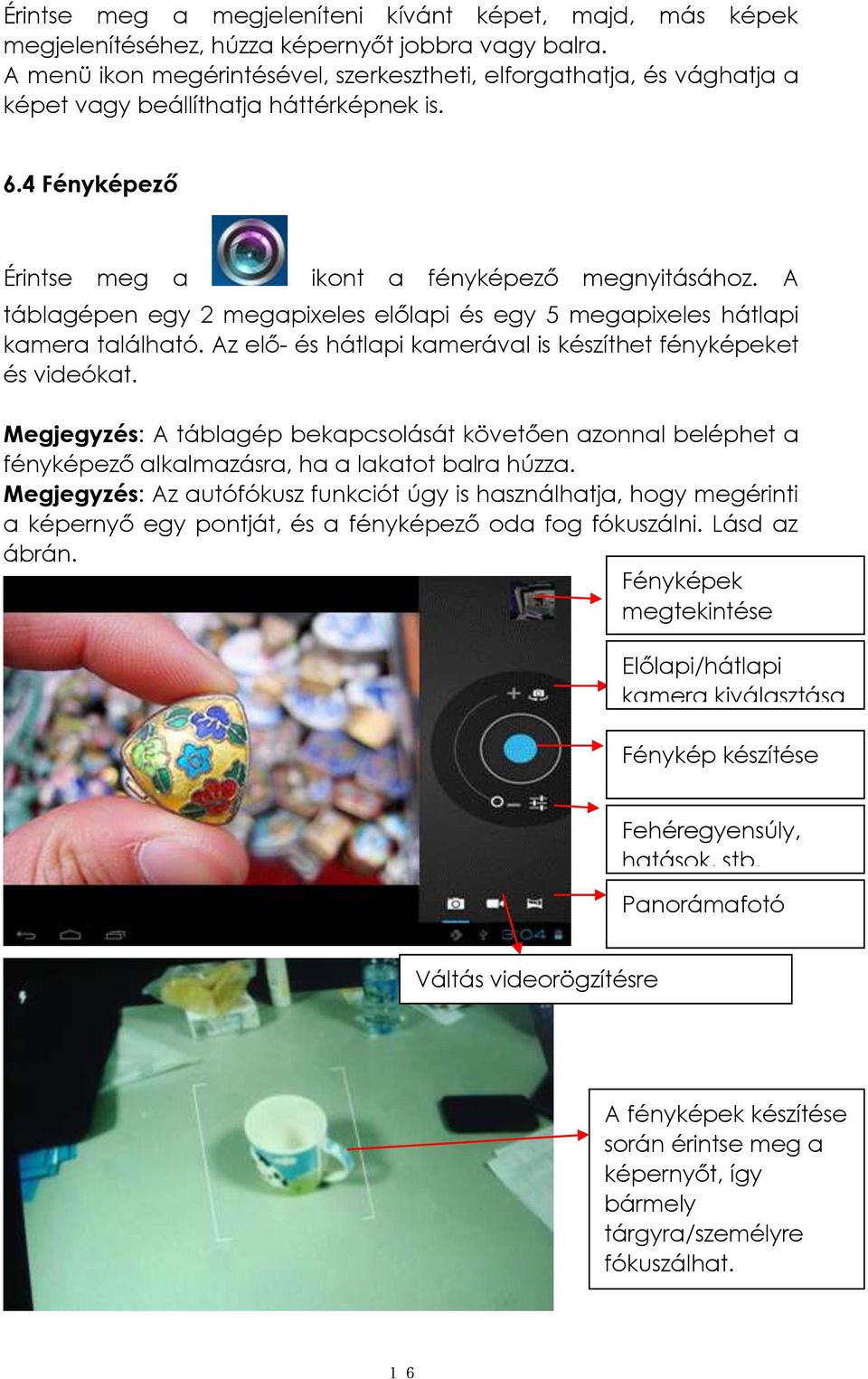

16 Érintse meg a megjeleníteni kívánt képet, majd, más képek megjelenítéséhez, húzza képernyőt jobbra vagy balra. A menü ikon megérintésével, szerkesztheti, elforgathatja, és vághatja a képet vagy beállíthatja háttérképnek is. 6.4 Fényképező Érintse meg a ikont a fényképező megnyitásához. A táblagépen egy 2 megapixeles előlapi és egy 5 megapixeles hátlapi kamera található. Az elő- és hátlapi kamerával is készíthet fényképeket és videókat. Megjegyzés: A táblagép bekapcsolását követően azonnal beléphet a fényképező alkalmazásra, ha a lakatot balra húzza. Megjegyzés: Az autófókusz funkciót úgy is használhatja, hogy megérinti a képernyő egy pontját, és a fényképező oda fog fókuszálni. Lásd az ábrán. Fényképek megtekintése Előlapi/hátlapi kamera kiválasztása Fénykép készítése Fehéregyensúly, hatások, stb. Panorámafotó Váltás videorögzítésre A fényképek készítése során érintse meg a képernyőt, így bármely tárgyra/személyre fókuszálhat. 16

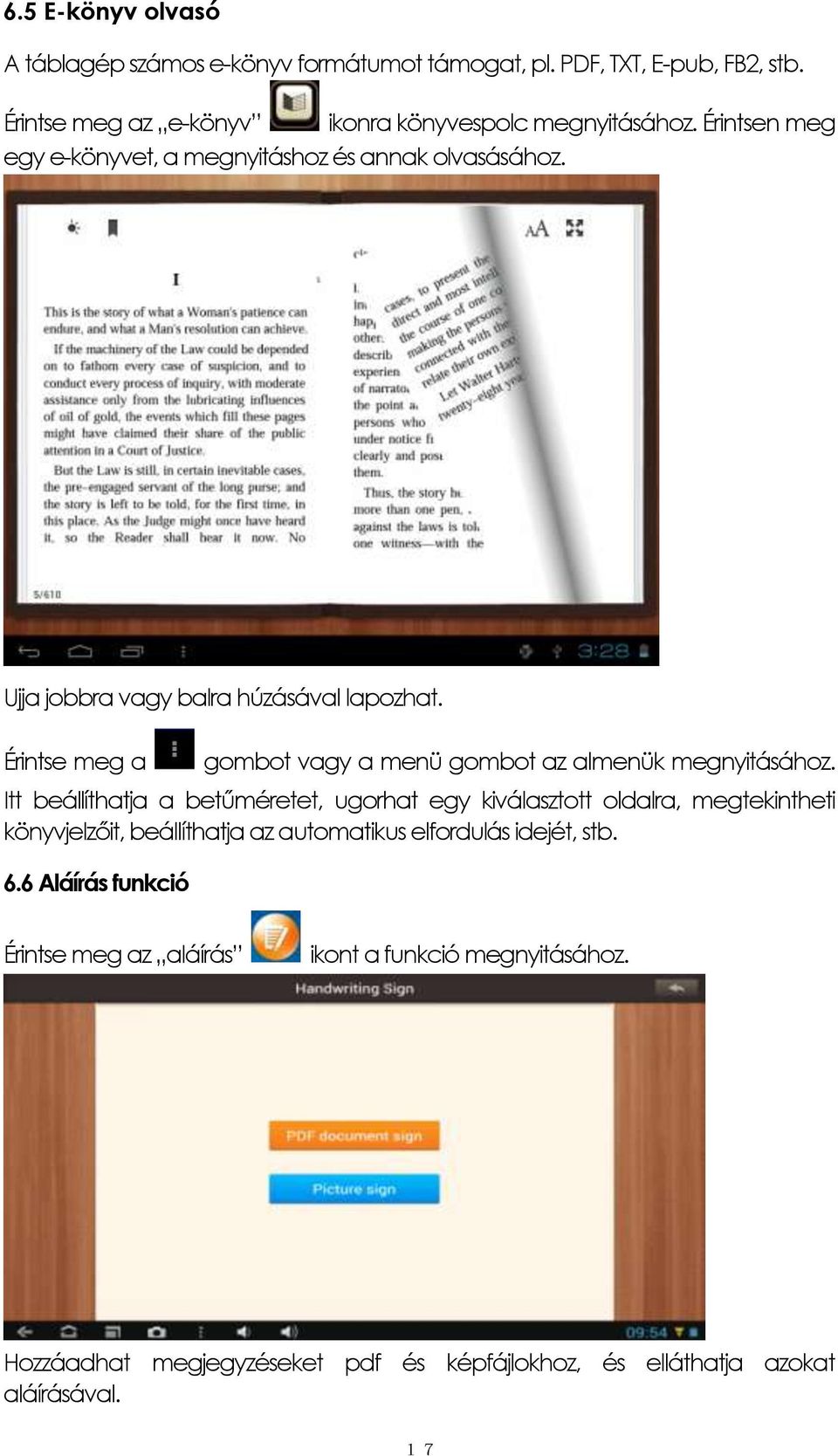

17 6.5 E-könyv olvasó A táblagép számos e-könyv formátumot támogat, pl. PDF, TXT, E-pub, FB2, stb. Érintse meg az e-könyv ikonra könyvespolc megnyitásához. Érintsen meg egy e-könyvet, a megnyitáshoz és annak olvasásához. Ujja jobbra vagy balra húzásával lapozhat. Érintse meg a gombot vagy a menü gombot az almenük megnyitásához. Itt beállíthatja a betűméretet, ugorhat egy kiválasztott oldalra, megtekintheti könyvjelzőit, beállíthatja az automatikus elfordulás idejét, stb. 6.6 Aláírás funkció Érintse meg az aláírás ikont a funkció megnyitásához. Hozzáadhat megjegyzéseket pdf és képfájlokhoz, és elláthatja azokat aláírásával. 17

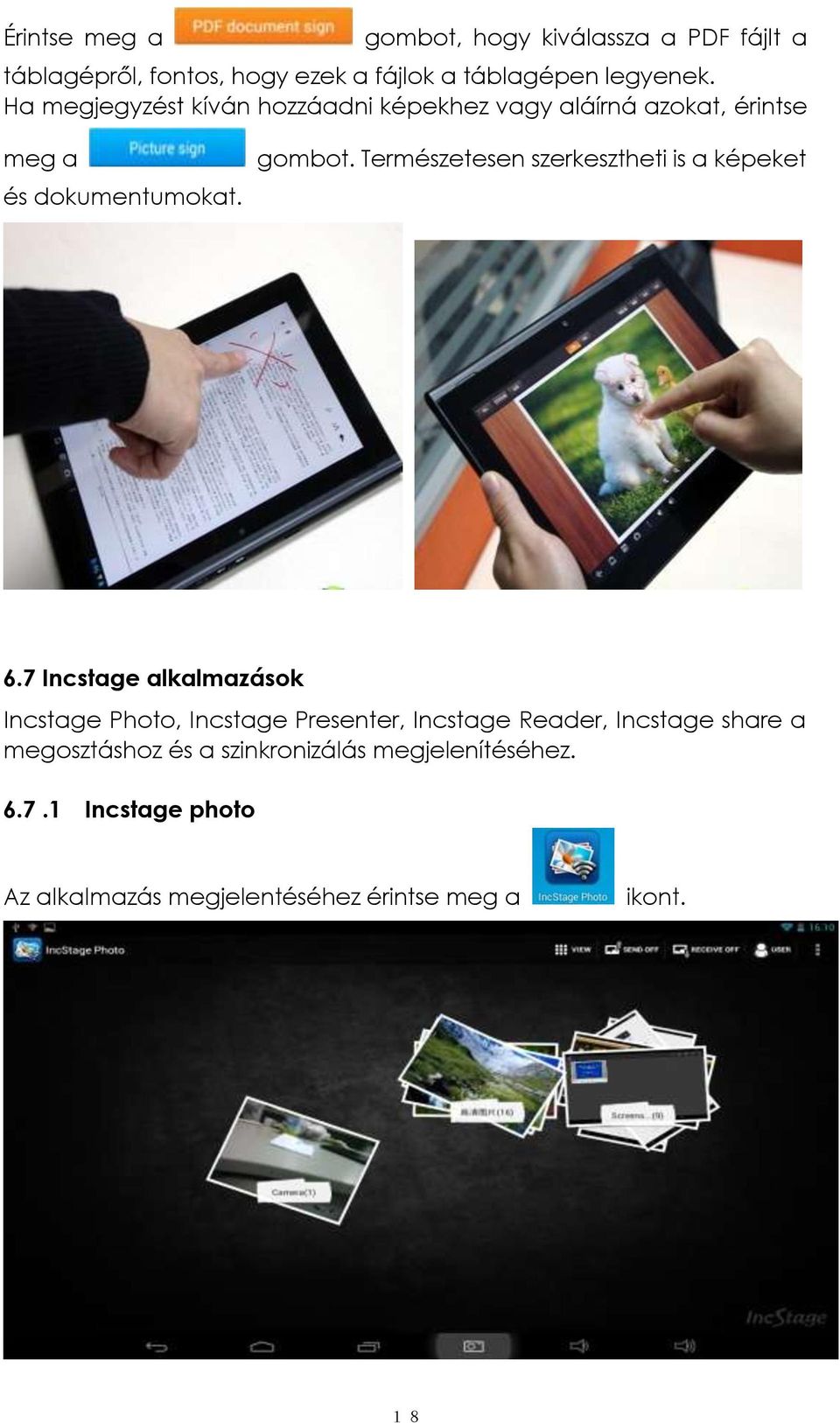

18 Érintse meg a gombot, hogy kiválassza a PDF fájlt a táblagépről, fontos, hogy ezek a fájlok a táblagépen legyenek. Ha megjegyzést kíván hozzáadni képekhez vagy aláírná azokat, érintse meg a és dokumentumokat. gombot. Természetesen szerkesztheti is a képeket 6.7 Incstage alkalmazások Incstage Photo, Incstage Presenter, Incstage Reader, Incstage share a megosztáshoz és a szinkronizálás megjelenítéséhez Incstage photo Az alkalmazás megjelentéséhez érintse meg a ikont. 18

19 Kapcsolja be a send on/off (küldés be/ki), receive on/off (fogadás be/ki), funkciókat, hogy PIPO készülékén található képek megjeleníthetőek legyenek másik készüléken. Fontos, hogy a különböző PIPO eszközökön található Incstage photo alkalmazások egy időben meg legyenek nyitva, és az összes eszköz ugyanahhoz a WiFi hálózathoz csatlakozzon Incstage presenter Incstage Presenter. Lépjen be az alkalmazásba és érintse meg az import (importálás) gombot, hogy ppt fájlokat importálhasson ebbe az alkalmazásba. Ha meg kívánja osztani ppt fájlját egy másik eszközzel, érintse meg a share (megosztás) gombot a jobb felső sarokban, hogy hozzáadjon egy másik PIPO táblagépet a szinkronizáláshoz. Fontos, hogy a különböző PIPO eszközökön található Incstage peresenter alkalmazások egy időben meg legyenek nyitva, és az összes eszköz ugyanahhoz a WiFi hálózathoz csatlakozzon. 19

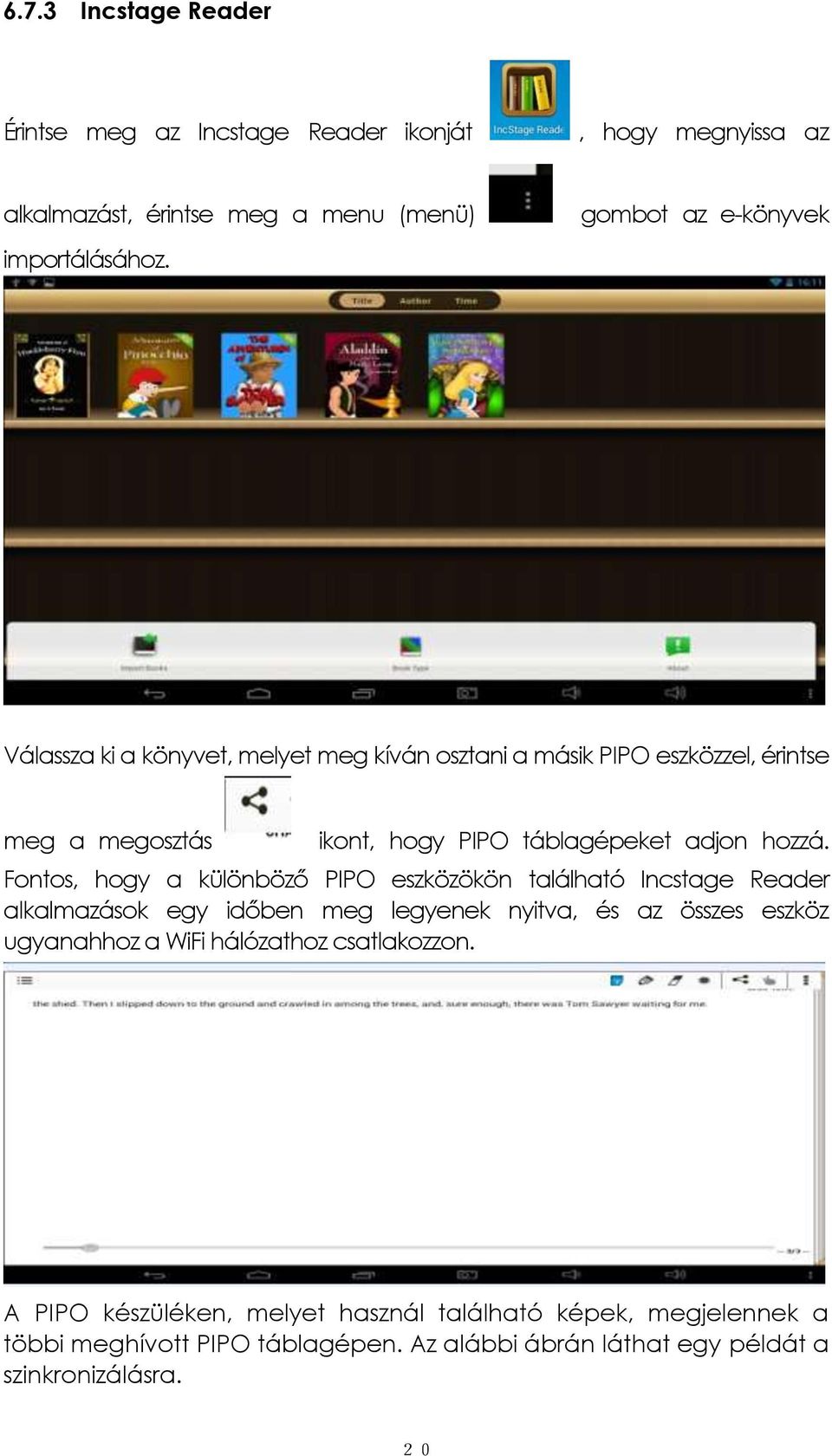

20 6.7.3 Incstage Reader Érintse meg az Incstage Reader ikonját, hogy megnyissa az alkalmazást, érintse meg a menu (menü) gombot az e-könyvek importálásához. Válassza ki a könyvet, melyet meg kíván osztani a másik PIPO eszközzel, érintse meg a megosztás ikont, hogy PIPO táblagépeket adjon hozzá. Fontos, hogy a különböző PIPO eszközökön található Incstage Reader alkalmazások egy időben meg legyenek nyitva, és az összes eszköz ugyanahhoz a WiFi hálózathoz csatlakozzon. A PIPO készüléken, melyet használ található képek, megjelennek a többi meghívott PIPO táblagépen. Az alábbi ábrán láthat egy példát a szinkronizálásra. 20

21 6.7.4 Incstage Share Center. Ez a share center ikonja, az alkalmazás segítségével távolról vezérelheti TV készülékét. Csatlakoztasson egy PIPO TV dongle-t TV készüléke HDMI portjához, (PIPO TV dongle) Ezután nyissa meg az Instage Share Center alkalmazást, a készüléken megjelenő videók, képek automatikusan megjelennek TV képernyőjén is. 21

22 VII. Beállítások Érintse meg a Beállítások ikont a beállítások menü megnyitásához. Itt megtekintheti és módosíthatja a következő beállításokat: vezeték nélküli és hálózati, hang, display, tárhely, akkumulátor, fiókok és szinkronizálás, biztonság, nyelv, dátum és idő, az eszköz névjegye, stb. WiFi: Érintse meg a Beállítások Vezeték nélküli és hálózati elemeket a WiFi bekapcsolásához és kereséséhez. Megjeleníti a tartományban található WiFi hálózatokat. Válasszon egy erős WiFi hálózatot a csatlakozáshoz (lehet, hogy meg kell adnia a jelszót). Bluetooth: Kapcsolja be a Bluetooth funkciót a fájlátvitel engedélyezéséhez Adathasználat: VPN (Virtuális magánhálózat): VPN profil hozzáadásához létre kel hoznia egy képernyőzárat. 22

23 Kiválaszthatja, hogy milyen képernyőzárat szeretne, képernyőfeloldó mintát vagy PIN-kódot. Az alábbi képen képernyő feloldó mintás lezárás van kiválasztva. A képernyőzár beállítását követően, hozzáadhat új VPN kapcsolatot. Hozza létre VPN nevét, adja mega kiszolgáló címét, majd érintse meg a mentés lehetőséget. [Adja meg a nevet, amelyet szeretne megjeleníteni a VPN-en] 23

24 Majd adja meg a VPN fiók nevét és jelszavát A VPN beállítás megtörtént. Hordozható hozzáférési pont: kapcsolja be WiFi-t és kapcsolja be a hozzáférési pontot, pipálja ki a négyzetet. 24

25 Majd hozza létre a hozzáférési pontot. Állítsa be a hálózati azonosítót és válassza ki a biztonság típusát. Ha a hozzáférési pont be van állítva, akkor az alább látható ikon látható, a WiFi jelet egy fehér négyzet veszi körül: Ethernet: Kapcsolja be az Ethernetet, csatlakoztassa a tartozék OTG kábelt a HOST porthoz, és csatlakoztassa az OTG kábelt az Ethernet kábelhez. Mobilhálózatok: Kapcsolja be a mobilhálózatot: Mobilhálózatok Adatkapcsolt engedélyezése, függetlenül attól, hogy 3G modemet vagy SIM-kártyát használ, az adatkapcsolatot engedélyezni kell. 25

26 Hang: Az érintési hang kikapcsolása: Hang Érintési hangok. Kijelző: Itt állíthatja be a fényerőt, háttérképet, a képernyő időkorlátját és a betűméretet. Képernyőfotó: Érintse meg a Képernyőfotó elemet, válassza ki a Képernyőfotó gomb megjelenítése a státuszsávon lehetőséget. A státuszsávon megjelenik egy képernyőfotó gomb. Tárhely: Itt tekintheti meg a belső tárhely állapotát. Ha Micro SD-kártyát, USB háttértárat csatlakoztatott megtekintheti a Micro SD-kártya és az USB háttértár teljes méretét és a rendelkezésre álló helyet. Ügyeljen a biztonságos eltávolításra. Akkumulátor: Itt az akkumulátor állapotát tekintheti meg. Nyelv és bevitel: Itt adhatja meg a nyelvi és billentyűzet beállításokat. Mentés és visszaállítás: Megnyithatja a biztonsági mentés és Gyári adatok visszaállítása almenüket. Ha a Gyári beállítások visszaállítása lehetőséget választja, akkor a táblagépen található összes adat törölve lesz. Óvatosan bánjon ezzel a funkcióval. Az eszköz névjegye: Itt megtekintheti a táblagépre vonatkozó információkat, mint a modell száma, android verziója, stb. VIII. Akkumulátor Nagyon alacsony akkumulátortöltöttség Teljesen feltöltött akkumulátor Akkumulátor töltése A szimbólum azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ha az akkumulátor töltöttsége túl alacsony egy figyelmeztető üzenet jelenik meg arra vonatkozóan, hogy töltse fel a táblagépet. 26

27 A tölts során, a lezárt képernyőn is figyelemmel követheti a töltés állapotát: A táblagép akkumulátorának teljes feltöltése körülbelül 5 órát vesz igénybe. Csak a dobozban található 5V /2,5A adaptert használja a töltéshez. IX. Firmware frissítés 9.1 Figyelmeztetések a frissítés előtt 1. A táblagép frissítése előtt figyelmesen olvassa el az alábbiakat. 2. Győződjön meg arról, hogy a firmware megfelelő a táblagéphez. 3. A frissítést megelőzően készítsen biztonsági mentést adatairól, a frissítés során a tárhely formázva lesz és minden adat véglegesen elveszik. 4. Ne nyomja meg a táblagép semelyik gombját a frissítés során. 5. Fontos, hogy a táblagép megfelelően fel legyen töltve, javasoljuk, hogy a frissítés előtt töltse fel a táblagépet, hogy a frissítés ne legyen sikertelen meg az akkumulátor lemerülése következtében. 6. Pontosan kövesse az alábbi utasításokat. 9.2 Felkészülés a frissítésre Töltse le a frissítési segédprogramot ( upgrade tool ) a következő PIPO weboldalról, Töltse le a megfelelő firmware-t a következő PIPO weboldalról, A frissítés menete 1. Tömörítse ki a frissítési segédprogramot, kattintson az alább látható 27

28 RK batch Tool ikonra 2. Érintse meg a gombot, válassza ki a letöltött firmware-t. Majd töltse fel a táblagépet a hálózati adapterrel, és csatlakoztassa a táblagépet az USB kábellel a számítógéphez. Néhány másodpercig tartsa nyomva a kilépés gombot és ugyanakkor nyomja meg a reset, gombot, ha segédprogram megtalálta a táblagépet, ha a reset és kilépés gombok kombinációja nem működik, tartsa nyomva a kilépés és tápkapcsoló gombokat, a táblagép frissítési üzemmódra vált. 28

29 3. Miután a számítógép megtalálta a táblagépet és az eszközikon zöldre vált, nyomja meg az upgrade frissítés gombot a frissítéshez. Megjegyzés: Ha az észlelt eszköz szimbóluma rózsaszín, kattintson a Switch (Váltás) gombra és az állapot zöldre vált (készenléti állapot) A táblagép firmware-ének frissítése történik 29

30 A táblagép automatikusan bekapcsol, most már leválaszthatja a táblagépet a számítógépről. 30

31 9.4 A Rock chip USB illesztőprogram telepítése Ha első alkalommal frissíti a táblagépet, akkor telepítse a Rock chip USB illesztőprogramot az alábbi utasításoknak megfelelően. Ha először végez frissítést a számítógépen keresztül, akkor a számítógépre telepíteni kell a Rock chip USB illesztőprogramot, miután a táblagép belépett a frissítés üzemmódba, megjelenik egy üzenet, mely szerint a számítógép új hardvert talált. Válassza a kézi telepítést, majd kattintson a tovább gombra. Válassza ki a számítógépen található rendszernek megfelelő illesztőprogramot, az illesztőprogram az RK batch tool segédprogramban található. Ezt követően a számítógép automatikusan telepíti az illesztőprogramot. Az USB telepítés befejezése után, menjen vissza a frissítés üzemmódba. Megjegyzés Ha számítógépén Win7 vagy Vista operációs rendszer fut, akkor nem jelenik meg az illesztőprogram telepítésére figyelmeztető üzenet, a Számítógép menüben kell telepítenie az illesztőprogramot. 1. Kattintson jobb egérgombbal a Számítógép elemre, válassza az Eszközkezelő lehetőséget. 2. Talál egy Ismeretlen eszközt, melynél egy felkiáltójel található. 3. Kattintson jobb egérgombbal az Ismeretlen eszközre, válassza az lllesztőprogram frissítése lehetőséget. 4. Töltse be az RK batch tool segédprogramban található USB illesztőprogramot az USB illesztőprogram frissítéséhez. Megjegyzés: Ne kapcsolja be az USB-hibakeresés lehetőséget a firmware frissítés során. 5. Miután befejezte az illesztőprogram telepítését, visszatérhet a frissítési folyamathoz. Hibaelhárítás 1. Nem lehet bekapcsolni a táblagépet Ellenőrizze a táblagép töltöttségét, töltse fel a bekapcsolás előtt. Ha a táblagépet továbbra sem lehet bekapcsolni, próbálja meg visszaállítani. 2. Nincs hang a fülhallgatóban. Ellenőrizze, hogy a hangerő nincs-e 0-ra állítva. Lehet, hogy a fülhallgató meghibásodott, cserélje ki egy másikra. 31

32 3. Nagy zaj Ellenőrizze, hogy nincs-e por a fülhallgatóban vagy a hangszóróban. Ellenőrizze, hogy a fájl nem sérült-e. 4. A képernyő nem vagy nem megfelelően reagál Nyomja meg a reset gombot a táblagép újraindításához. 5. Egy alkalmazás nem működik Ennek általában az az oka, hogy az alkalmazás nem kompatibilis az operációs rendszerrel vagy a letöltött apk fájl sérült, így le kell töltenie a teljes verziót. 6. Hogyan törölhetek egy Google fiókot? Ha van hozzáadott fiók, a fiók a Beállítások menü Fiókok és szinkronizálás részében látható, itt további fiókokat is hozzáadhat. Egy nem szükséges fiók törléséhez, menjen a Beállítások Mentés és visszaállítás Gyári adatok visszaállítása menübe. A táblagép belső tárhelye, a letöltött alkalmazások, stb. is törlésre kerülnek, csak a külső tárhely adatai maradnak meg. Körültekintően végezze el ezt a műveletet. 7.USB leválasztva, SD-kártya leválasztva Néha előfordul, hogy amikor behelyez egy SD-kártyát vagy USB-háttértárat, az látható a táblagépen, hogy az le van választva, végezzen gyári visszaállítást a Beállítások mentés és visszaállítás menüben majd kacsolja ki a készüléket és kapcsolja be újra. Ha ez sikertelen, frissítenie kell az illesztőprogramot. 32

33 Biztonsági előírások Ne használja táblagépét nyílt láng, gyúlékony anyagok vagy gázok közelében Ne tegye ki készülékét (-30 fok ~ +45 fok) közötti hőmérsékletnek, magas páratartalomnak, poros környezetnek Ne dobja az akkumulátort tűzbe, mert robbanáshoz vezethet Tartsa távol a táblagépet kisgyerekektől. Kapcsolja ki táblagépét, ahol a használata nem engedélyezett pl. kórházak, repülőgépek, benzinkutak Tartsa távol szívritmusszabályzó és egyéb orvosi berendezésektől Tartsa távol mágneses eszközöktől Tartsa távol mindenféle folyadéktól Az apró alkatrészek fulladásveszélyt okozhatnak Csak a jóváhagyott kiegészítőkkel használja Ne próbálja meg szétszerelni készülékét Akkumulátor megfelelő használata: Első alkalommal használjon hálózati töltőt a készülék teljes feltöltéséhez. Csatlakoztassa egyik végét a készülék töltőcsatlakozó aljzatába, míg másik végét a 220V fali aljzatba. A teljes (100%) töltöttség elérését követően lecsatlakoztathatja a készüléket a töltőkábelről. Soha ne töltse az akkumulátort egyhuzamban 24 óránál tovább! Az 5-12 órás hosszú töltés nem javasolt, továbbá nem játszik szerepet az akkumulátor esetleges kalibrálásában, mely egyébként 3-5. töltési ciklusra érheti el maximum teljesítményét. Töltés alatt az akkumulátor, a telefon és a töltő valamennyire melegszik, ez normális jelenség. Ne helyezze régi akkumulátorát a háztartási hulladéktárolóba. A régi akkumulátort a kijelölt helyen dobja ki, ahol speciális szabályokat alkalmaznak megsemmisítésükre. 33

34 MEGFELELŐSÉGI NYILATKOZAT Ezennel kijelentjük, hogy a következő termék: Pipo M9pro táblagép megfelel a Rádió és távközlési végberendezésekre (1999/05/EC EC) és az Elektromágneses Megfelelőségre (2004/108/EC) vonatkozó irányelvek alapvető követelményeinek. Ez a tanúsítvány vonatkozik az összes olyan példányra, amit ugyanúgy gyártottak, mint amelyet a tesztelésre és az értékelésre benyújtottak. A Rádió és távközlési végberendezésekre (1999/05/EC EC) vonatkozó irányelveknek való megfelelőség értékelését az Accuratetechnology Ltd. Kijelölt Testület végezte el. A vonatkozó dokumentumok elérhetők cégünk telephelyén (1066 Bp., Zichy Jenő utca 10.) A termék CE jelöléssel lett ellátva. Ping Digital Kft
