1 A FEKVŐ, HENGERES ACÉLTARTÁLYOKRA VONATKOZÓ ELŐÍRÁSOK MÓDOSULÁSA Készítette: Pócsik Attila 2008.

2 III/1. fejezet FÖLD ALATTI TARTÁLYOK

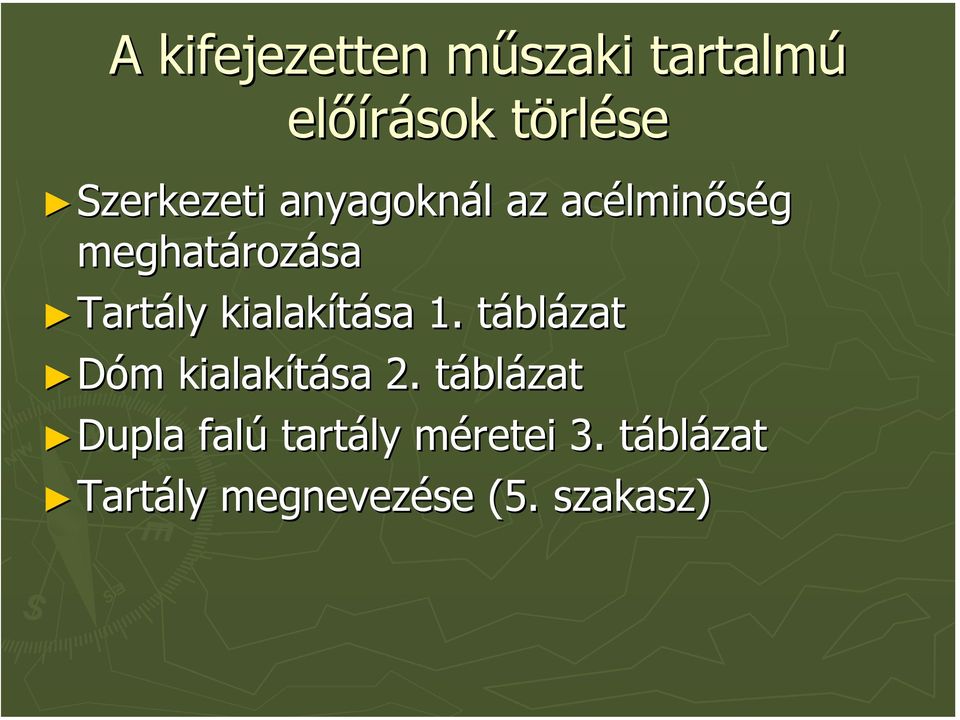

3 A kifejezetten műszaki tartalmú előírások törlése Szerkezeti anyagoknál az acélminőség meghatározása Tartály Tartály kialakítása 1. táblázat Dóm Dóm kialakítása 2. táblázat Dupla Dupla falú tartály méretei 3. táblázat Tartály Tartály megnevezése (5. szakasz)

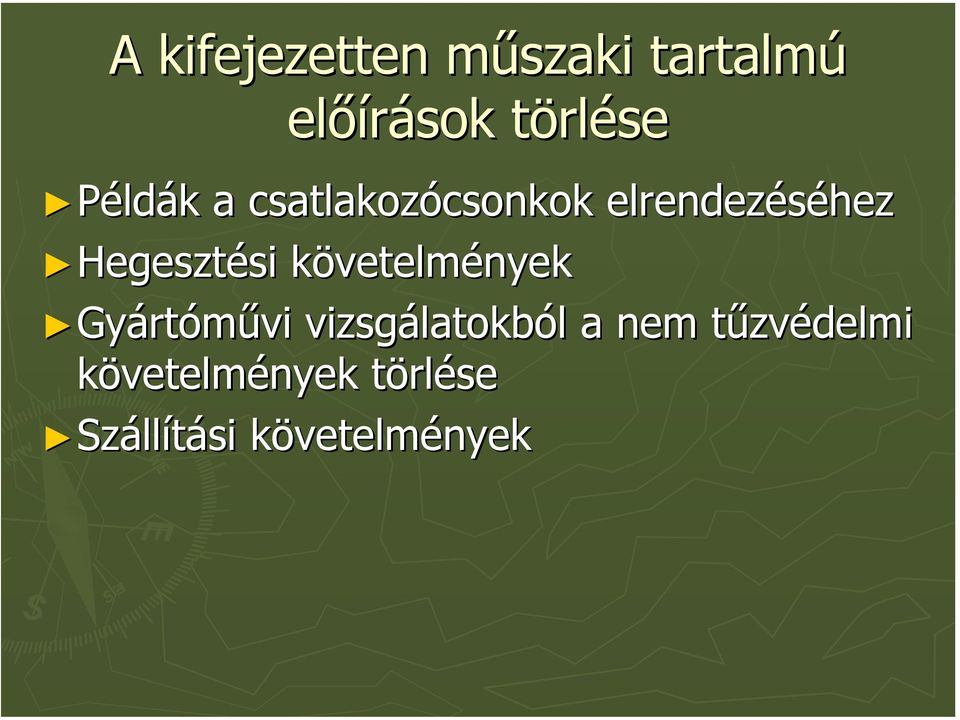

4 A kifejezetten műszaki tartalmú előírások törlése Példák Példák a csatlakozócsonkok elrendezéséhez Hegesztési követelmények Gyártóművi vizsgálatokból a nem tűzvédelmi követelmények törlése Szállítási Szállítási követelmények

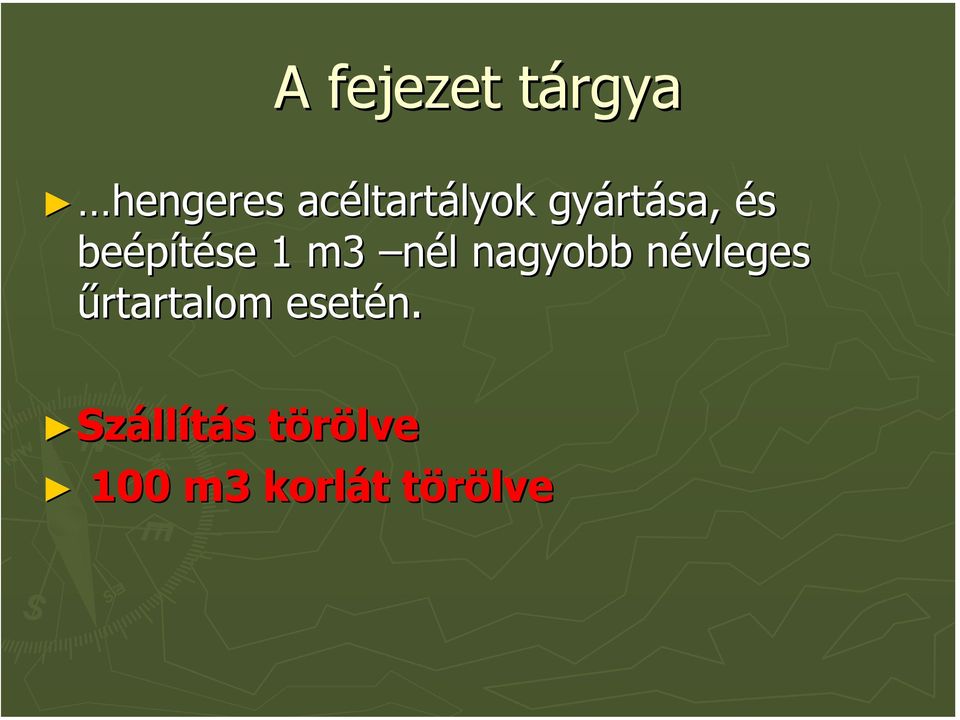

5 A fejezet tárgya hengeres hengeres acéltartályok gyártása, és beépítése 1 m3 nél nagyobb névleges űrtartalom esetén. Szállítás törölve 100 m3 korlát törölve

6 Alkalmazási feltételek törlése Törölve: Tárolt Tárolt anyag hőmérséklete Anyag Anyag sűrűség Nyomásérték meghatározás

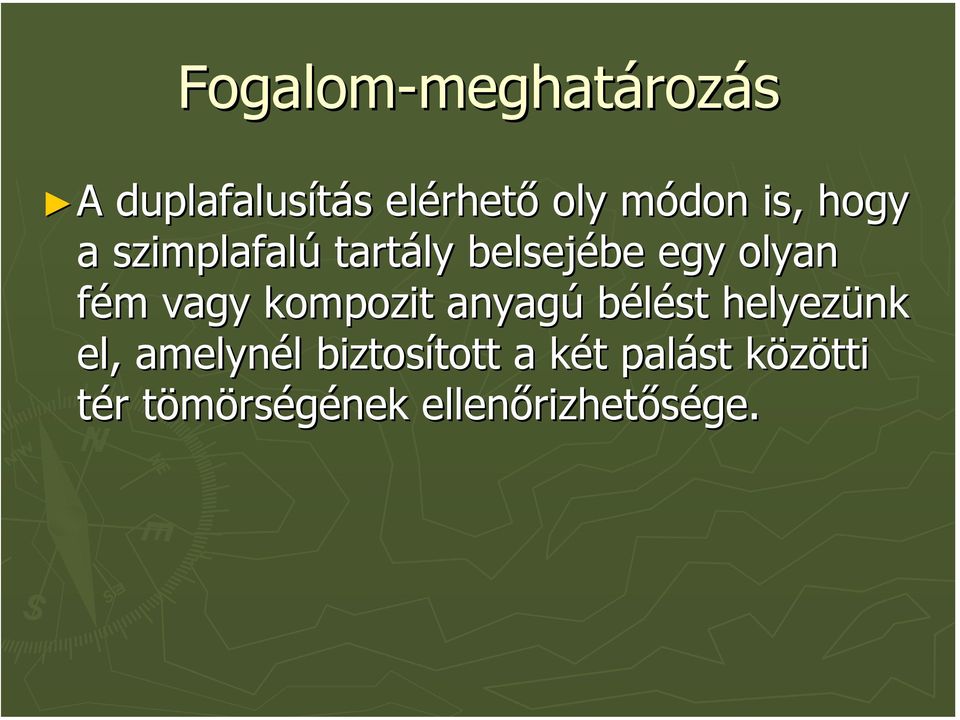

7 Fogalom-meghatározás meghatározás A A duplafalusítás elérhető oly módon is, hogy a szimplafalú tartály belsejébe egy olyan fém vagy kompozit anyagú bélést helyezünk el, amelynél biztosított a két palást közötti tér tömörségének ellenőrizhetősége.

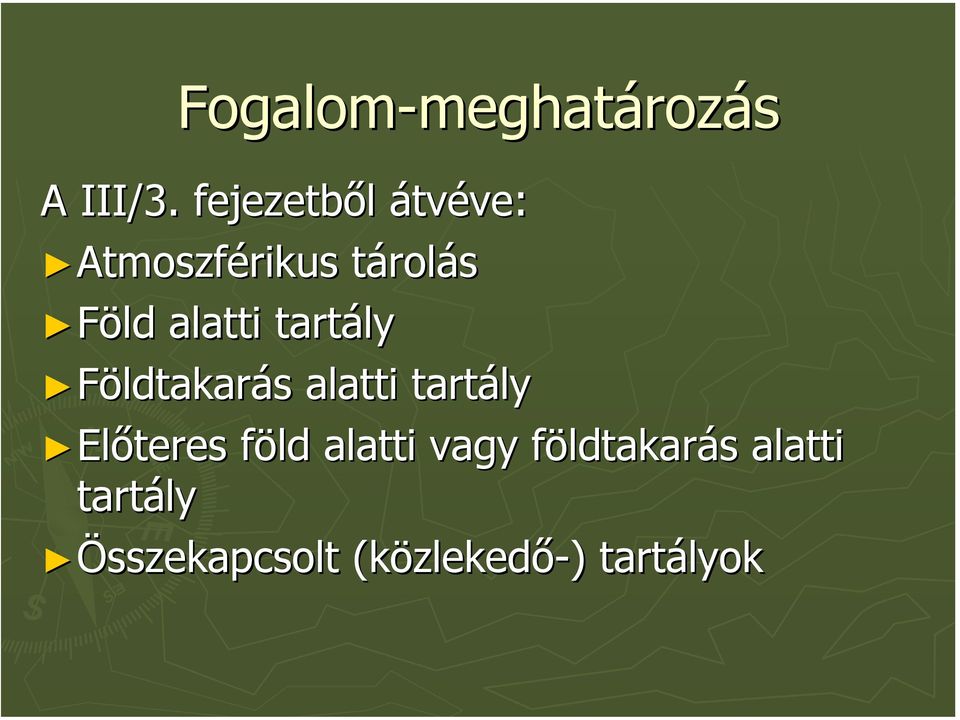

8 Fogalom-meghatározás meghatározás A III/3. fejezetből átvéve: Atmoszférikus tárolás Föld Föld alatti tartály Földtakarás alatti tartály Előteres Előteres föld alatti vagy földtakarás alatti tartály Összekapcsolt (közlekedő-) ) tartályok

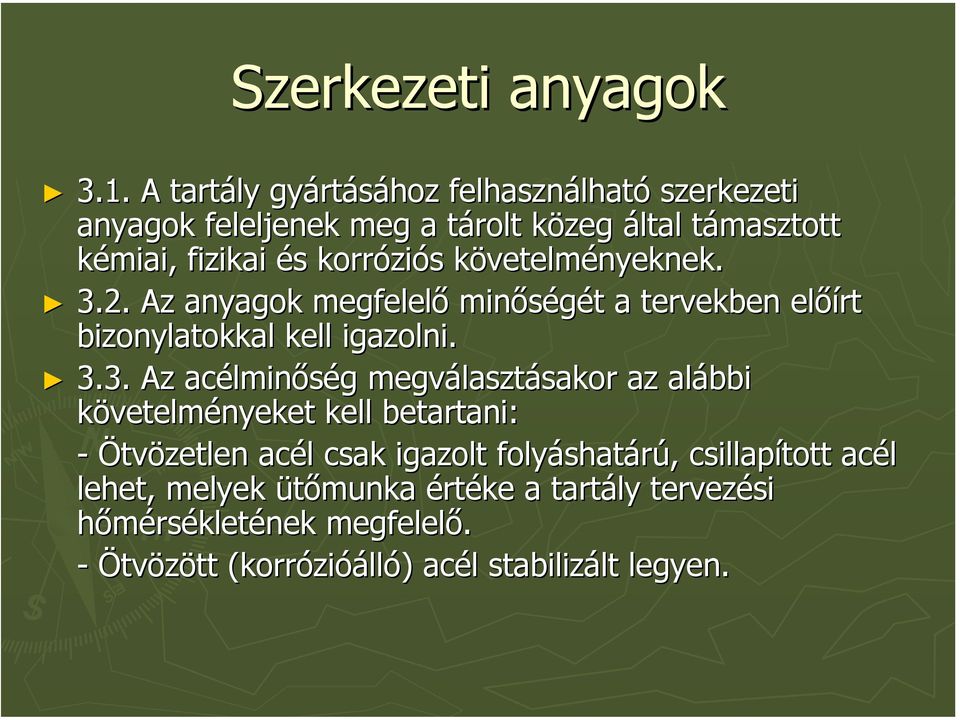

9 Szerkezeti anyagok 3.1. A tartály gyártásához felhasználható szerkezeti anyagok feleljenek meg a tárolt közeg által támasztott kémiai, fizikai és korróziós követelményeknek Az anyagok megfelelő minőségét a tervekben előírt bizonylatokkal kell igazolni Az acélminőség megválasztásakor az alábbi követelményeket kell betartani: - Ötvözetlen acél csak igazolt folyáshatárú, csillapított acél lehet, melyek ütőmunka értéke a tartály tervezési hőmérsékletének megfelelő. - Ötvözött (korrózióálló) acél stabilizált legyen.

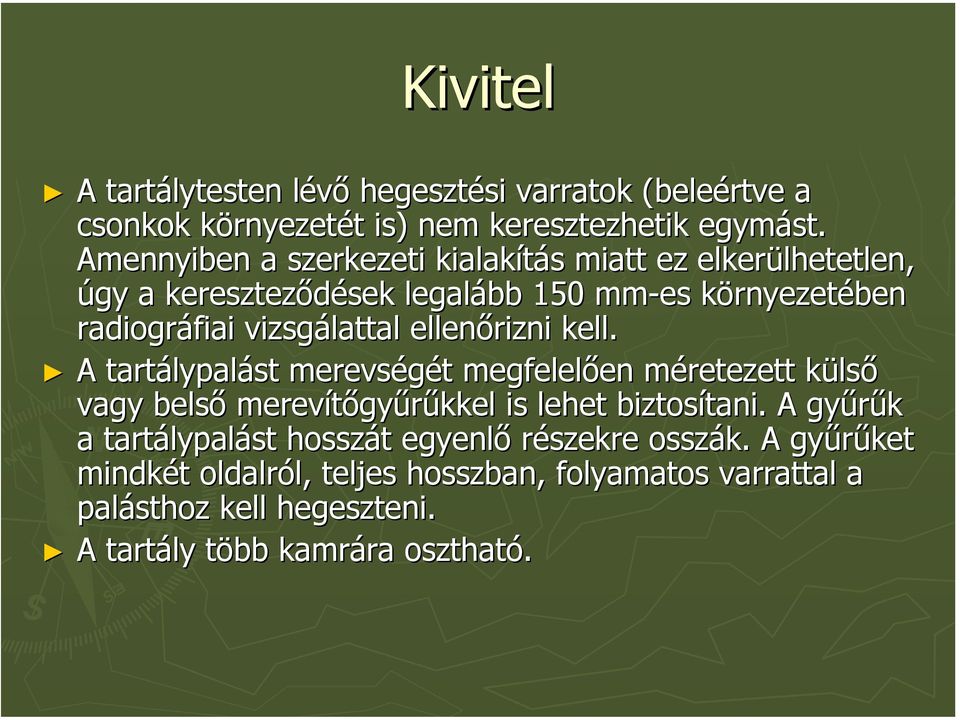

10 Kivitel A tartálytesten lévő hegesztési varratok (beleértve a csonkok környezetét is) nem keresztezhetik egymást. Amennyiben a szerkezeti kialakítás miatt ez elkerülhetetlen, úgy a kereszteződések legalább 150 mm-es környezetében radiográfiai vizsgálattal ellenőrizni kell. A tartálypalást merevségét megfelelően méretezett külső vagy belső merevítőgyűrűkkel is lehet biztosítani. A gyűrűk a tartálypalást hosszát egyenlő részekre osszák. A gyűrűket mindkét oldalról, teljes hosszban, folyamatos varrattal a palásthoz kell hegeszteni. A tartály több kamrára osztható.

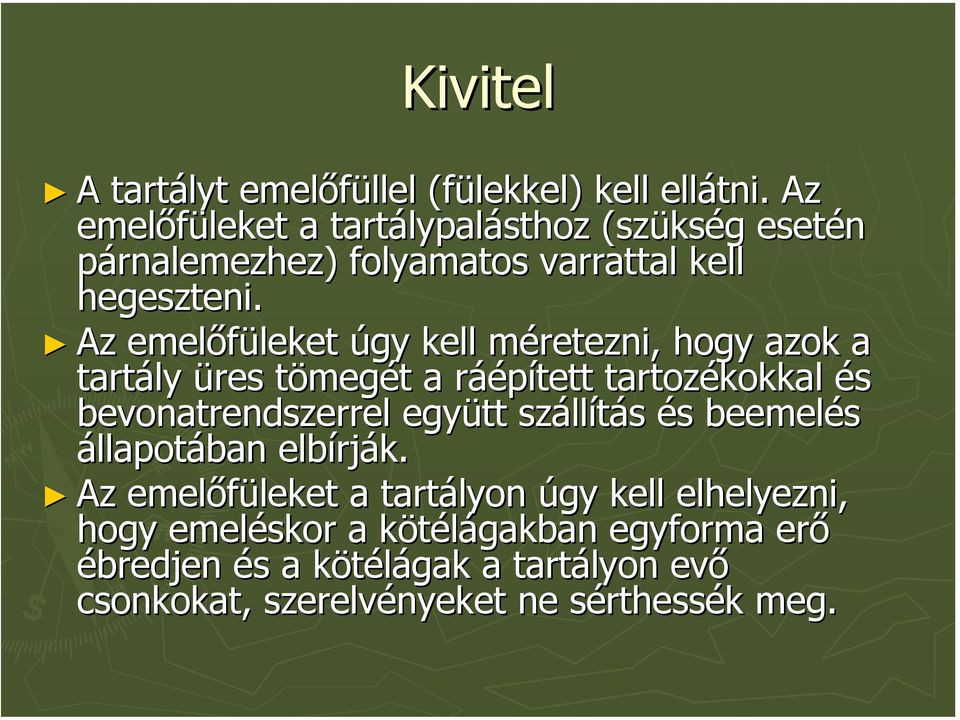

11 Kivitel A tartályt emelőfüllel (fülekkel) kell ellátni. Az emelőfüleket a tartálypalásthoz (szükség esetén párnalemezhez) folyamatos varrattal kell hegeszteni. Az emelőfüleket úgy kell méretezni, hogy azok a tartály üres tömegét a ráépített tartozékokkal és bevonatrendszerrel együtt szállítás és beemelés állapotában elbírják. Az emelőfüleket a tartályon úgy kell elhelyezni, hogy emeléskor a kötélágakban egyforma erő ébredjen és a kötélágak a tartályon evő csonkokat, szerelvényeket ne sérthessék meg.

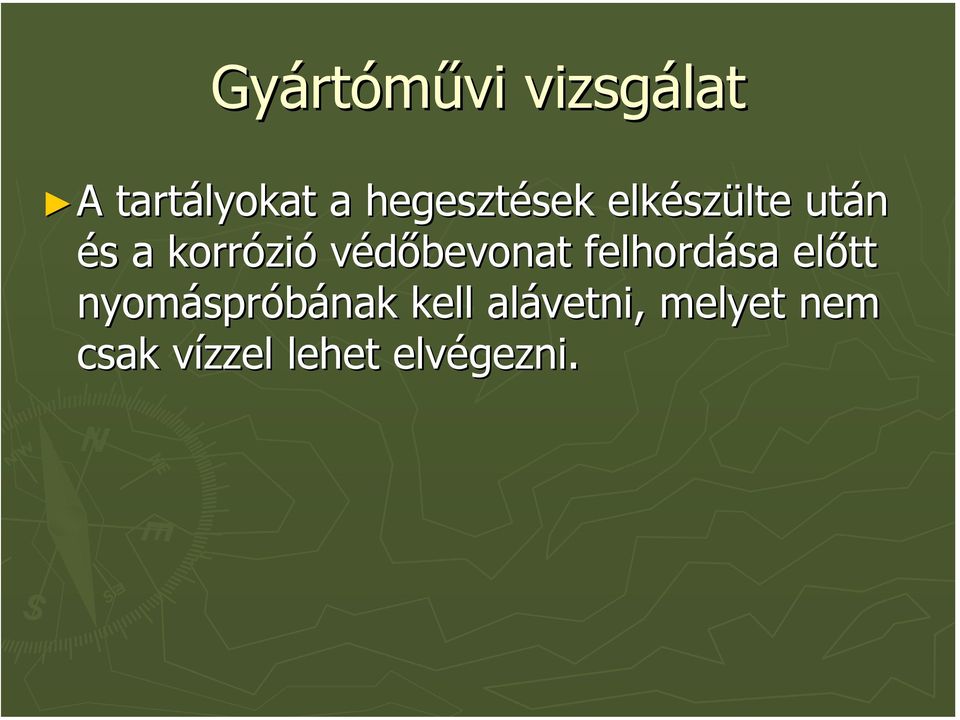

12 Gyártóművi vizsgálat A A tartályokat a hegesztések elkészülte után és a korrózió védőbevonat felhordása előtt nyomáspróbának kell alávetni, melyet nem csak vízzel lehet elvégezni.

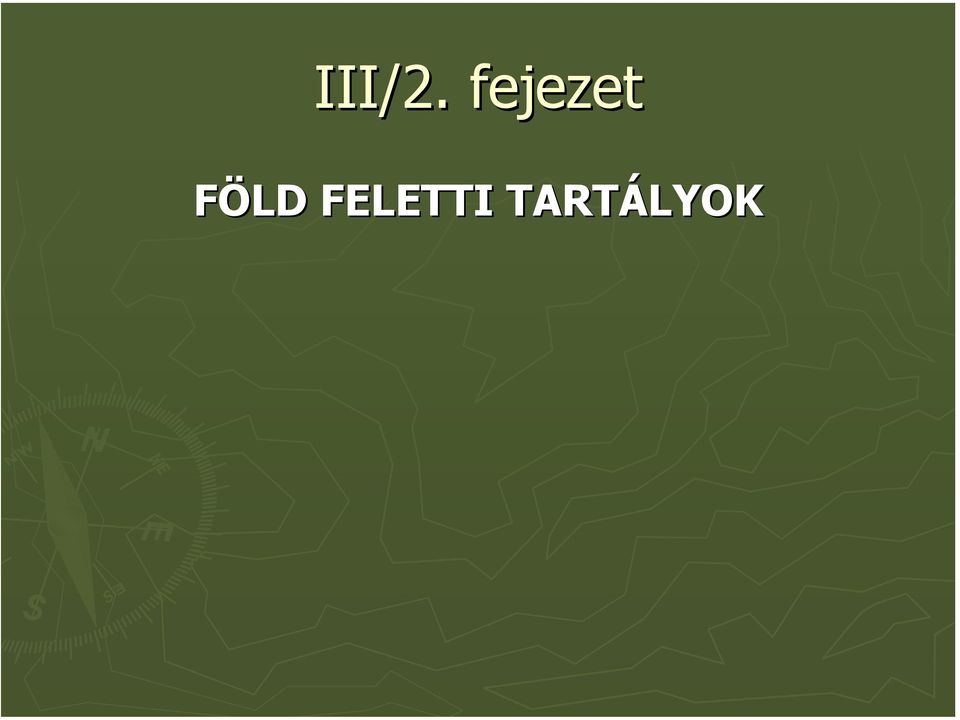

13 III/2. fejezet FÖLD FELETTI TARTÁLYOK

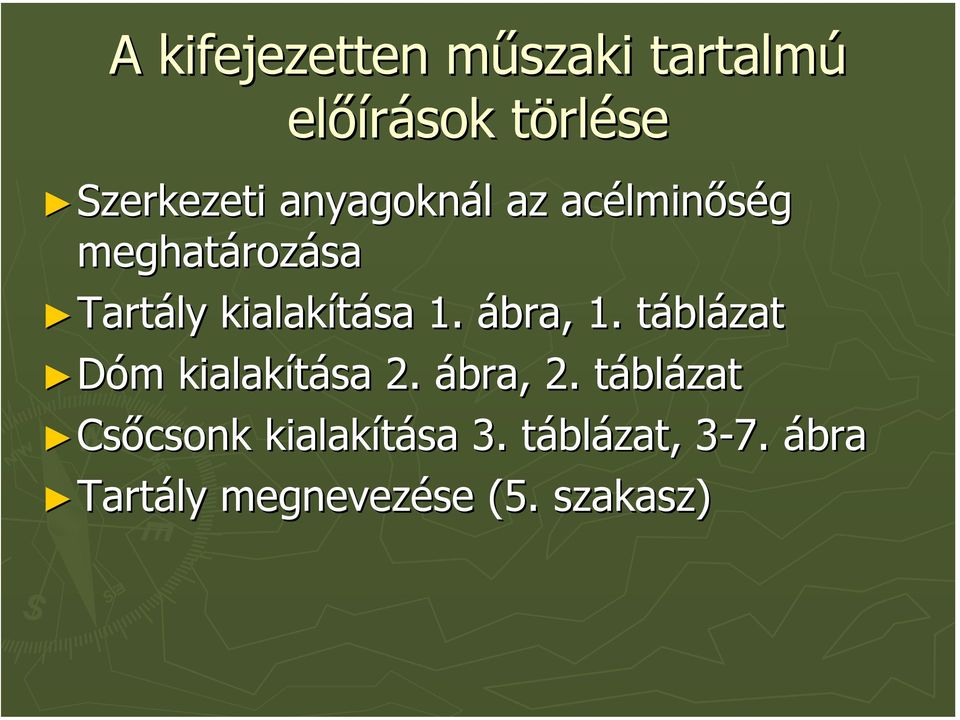

14 A kifejezetten műszaki tartalmú előírások törlése Szerkezeti anyagoknál az acélminőség meghatározása Tartály Tartály kialakítása 1. ábra, 1. táblázat Dóm Dóm kialakítása 2. ábra, 2. táblázat Csőcsonk Csőcsonk kialakítása 3. táblázat, ábra Tartály Tartály megnevezése (5. szakasz)

15 A kifejezetten műszaki tartalmú előírások törlése Hegesztési követelmények Gyártóművi vizsgálatokból a nem tűzvédelmi követelmények törlése Szállítási Szállítási követelmények

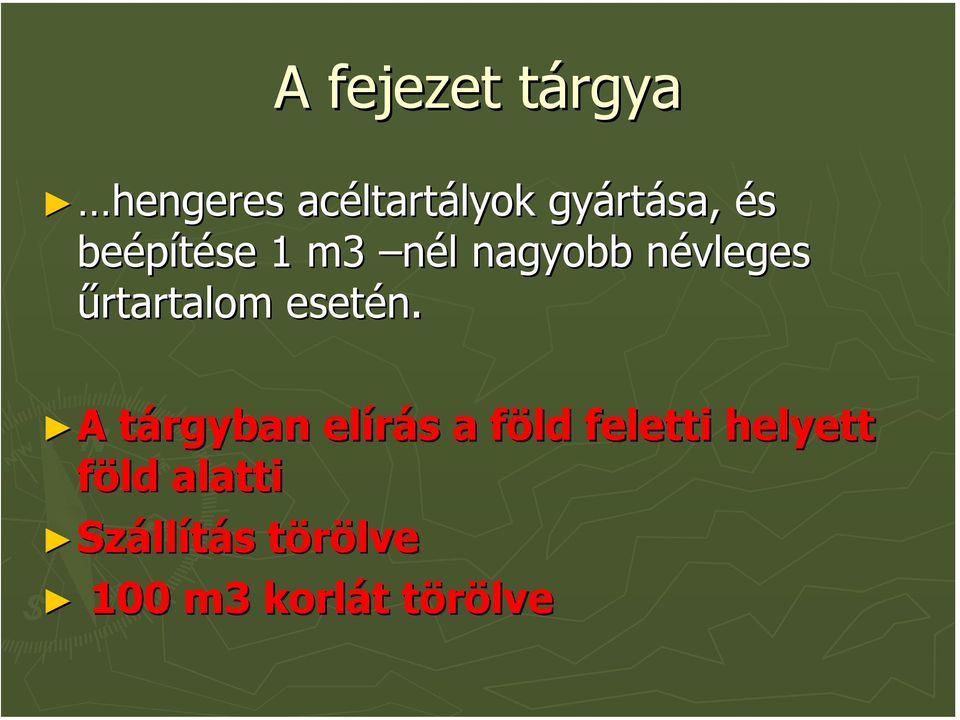

16 A fejezet tárgya hengeres hengeres acéltartályok gyártása, és beépítése 1 m3 nél nagyobb névleges űrtartalom esetén. A A tárgyban t elírás s a föld f feletti helyett föld alatti Szállítás törölve 100 m3 korlát törölve

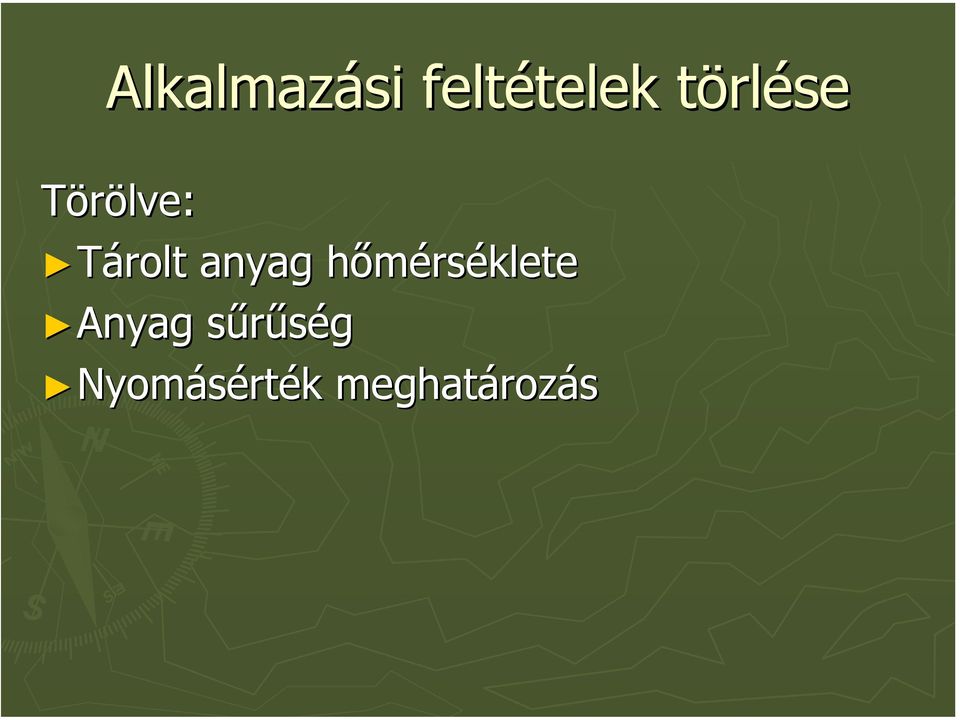

17 Alkalmazási feltételek törlése Törölve: Tárolt Tárolt anyag hőmérséklete Anyag Anyag sűrűség Nyomásérték meghatározás

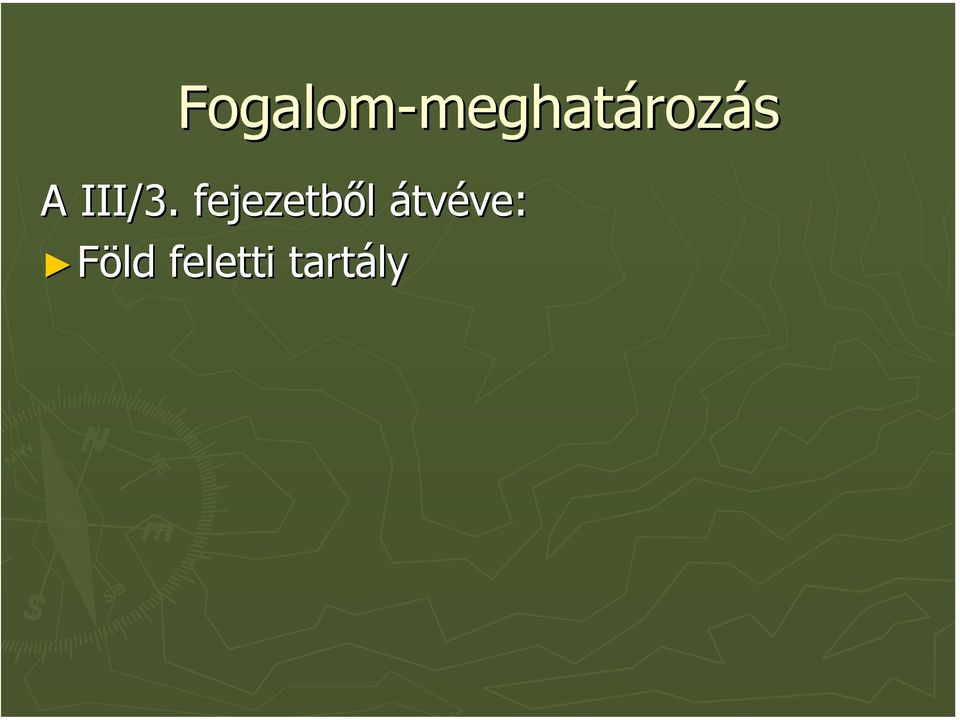

18 Fogalom-meghatározás meghatározás A III/3. fejezetből átvéve: Föld Föld feletti tartály

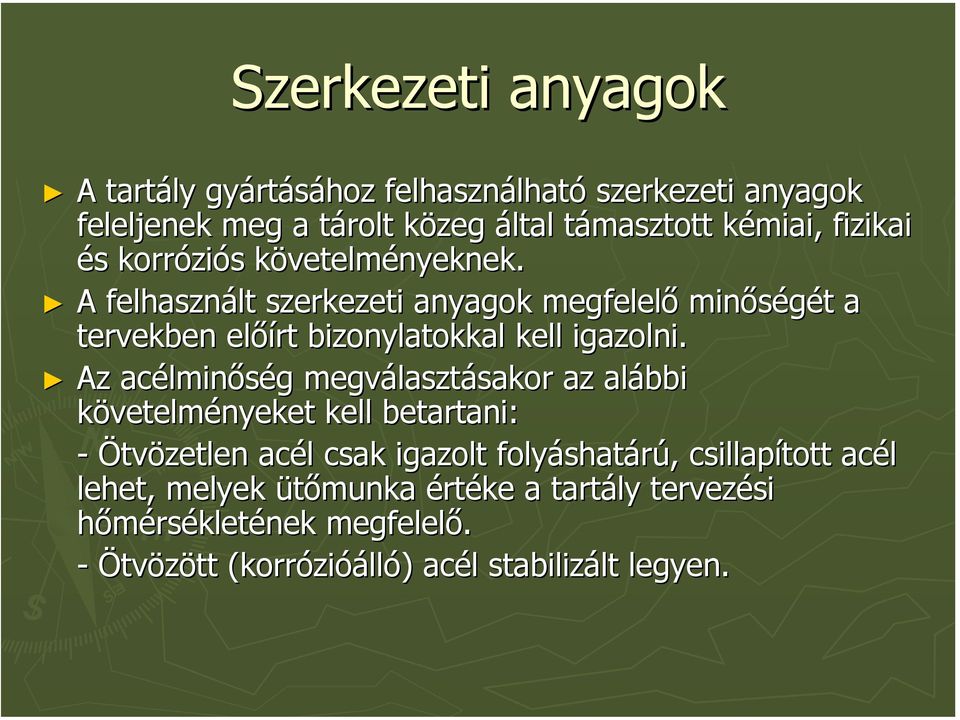

19 Szerkezeti anyagok A tartály gyártásához felhasználható szerkezeti anyagok feleljenek meg a tárolt közeg által támasztott kémiai, fizikai és korróziós követelményeknek. A felhasznált szerkezeti anyagok megfelelő minőségét a tervekben előírt bizonylatokkal kell igazolni. Az acélminőség megválasztásakor az alábbi követelményeket kell betartani: - Ötvözetlen acél csak igazolt folyáshatárú, csillapított acél lehet, melyek ütőmunka értéke a tartály tervezési hőmérsékletének megfelelő. - Ötvözött (korrózióálló) acél stabilizált legyen.

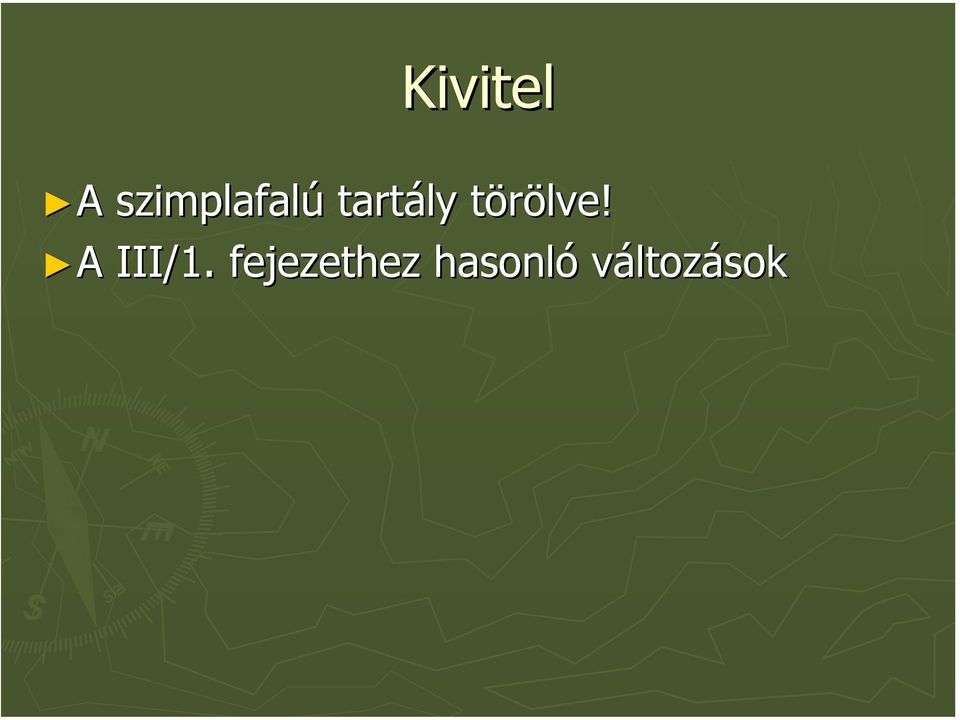

20 Kivitel A A szimplafalú tartály törölve! A A III/1. fejezethez hasonló változások

21 Gyártóművi vizsgálat A A III/1. fejezethez hasonló változások

22 III/3. fejezet SZERELVÉNYEK, TARTOZÉKOK, ELHELYEZÉS ÉS TELEPÍTÉS

23 A fejezet tárgya hengeres hengeres acéltartályok 1 m3 nél nagyobb névleges űrtartalom esetén. Üvegszál l erősítésű poliészter helyett száler lerősítésű tartályok 100 m3 korlát törölve

24 Fogalom-meghatározás meghatározás A III/1 és III/2. fejezet átvette: Atmoszférikus tárolás Föld alatti tartály Földtakarás alatti tartály Előteres föld alatti vagy földtakarás alatti tartály Összekapcsolt (közlekedő-) ) tartályok föld feletti tartály Törölve: Átalakítás Módosult: Védősáv: a tartály és a hozzá tartozó üzem szomszédos építményei, berendezései közötti terület.

25 Szerelvények, tartozékok A A lépcsők, létrák, kezelőjárdák, hőszigetelés, dómakna nem éghető helyett A1, A2 anyagú legyen. Lyukadásjelzés részletkövetelményei törölve.

26 Telepítés 30 m3-nél nagyobb űrtartalmú föld feletti fekvő hengeres tartályok körül kell védősávot kialakítani.

27 III/4. fejezet Tartályvizsgálat

28 Tömörségvizsgálat Néhány Néhány apróbb módosítás, pontosítás a lyukadásjelzésben Dokumentálás Jegyzőkönyvet kell felvenni a vizsgálatról.

29 A módosítások részletesen megtalálhatóak a kiadott segédletben. Köszönöm a figyelmet! Pócsik Attila
