1 HASZNÁLATI ÚTMUTATÓ HU IN 8723 Szobakerékpár insportline UB600i 1

2 TARTALOM BIZTONSÁGI FIGYELMEZTETÉS...3 FONTOS INFORMÁCIÓK...3 RAJZ...4 ALKATRÉSZLISTA...4 ELLENŐRZŐ ALKATRÉSZLISTA (CSOMAG TARTALMA)...8 ÖSSZESZERELÉS...9 VEZÉRLŐPANEL SM2570 iconsole GARANCIÁLIS FELTÉTELEK, REKLAMÁCIÓ

3 BIZTONSÁGI ÚTMUTATÓ A maximális biztonság érdekében végezzen rendszeres ellenőrzést, nem történt e sérülés, alkatrészelhasználódás a berendezésen. Ha Önön kívül más felhasználó is használni fogja a berendezést, fontos, hogy ismertesse vele a használati utasításban szereplő utasításokat. A berendezésen egyszerre csak egy felhasználó edzhet. Használat előtt ellenőrizze a csavarok állapotát, csuklók összekötését. Edzés előtt távolítsa el a szobakerékpár körül lévő éles tárgyakat. A berendezést csak teljesen hibátlan állapotban használja. Sérült, elhasználódott vagy rossz alkatrésszel tilos a berendzést használni, és a meghibásodott részeket azonnal cseréljük ki. Gyermekek csaf felnőtt felügyelete mellett használhatják a berendezést. A szobakerékpár nem játék. Az egész berendezés körül biztosítson elég szabad teret. A helytelenül végzett, vagy túlzásba vitt edzés egészségkárosodáshoz vezethet. A szobakerékpár használata előtt be kell állítani az elmozdulás ellen az állítható lábakat. Edzéshez használjon megfelelő öltözéket és cipőt. A nagyon hosszú, bő ruha beakadhat. Csúszásmentes talpú cipőt ajánlunk. Bárminemű edzésprogram elkezdése előtt konzultáljon orvosával. A berendezést egyenes, száraz, nedvességtől mentes felületre helyezze. Szükség esetén használjon csúszásmentes alátétet a berendezés alá, így elkerülhető a talaj sérülése. Amennyiben az edzés során mellkasi fájdalmat észlel, légzési zavar, vagy más rendellenesség lép fel, azonnal hagyja abba az edzést és a további lépésekről konzultáljon orvosával. Gyermekek és fogyatékkal élők csak felügyelet mellett használhatják a berendezést. Használat közben ne közelítsen a berendezés mozgó részeihez. Minden beállítható alkatrésznek a megfelelő pozícióban kell lennie. Közvetlenül étkezés után ne tornázzon! 3

4 RAJZ ALKATRÉSZLISTA * Felhasznált rövidítések: D=átmérő t=vastagság L=hossz ST=önvályóanya A méretek mm-ben vannak megadva Megjelölés Alkatrész neve Darabszám 1 Fő váz 1 2 Hátsó távtartó 1 3 Állítható lábak 4 4 Első távtartó 1 5 Transzportkerék borítása 2 6 Háromszög borítás (bal) 2 7 Lapos alátét D16xD8.5.2T 16 4

5 8 Rugós alátét D15.4xD8.2x2T 16 9 Imbuszcsavar M8.25x20L Ülés LS-A Ülés tartó 1 12 Számítógép rögzítő lapja 1 13 Számítógép tartója 1 14 Ovális borítás 2 15 Lapos alátét D25xD8.5x2T 1 16 Kézi anya 1 17 Számítógép SM Seger alátét D22.5*D18.5*1.2T 2 19 Keresztcsavar M5*0.8*15L 2 20 Keresztcsavar M5x0.85L 2 21 Szíj 1 22 Hullámos alátét D27*D21*0.3T 1 23 Italtartó 1 24 Lendkerék 1 25 Hatszögletű csavar M6.05L 4 26 Önzáró anya M6.0x6T 4 27 Középtengely 1 28 Első oszlop borítása 1 29 Első oszlop 1 30 Imbuscsavar M8*1.25*50L 4 31 Imbuszcsavar M8*1.25*40L 2 32 Kormáy 1 33 Hatszög borítása D26*11L 2 34 Önzáró anya M10*1.25*10T 2 35 Balkar 1 36 Fő váz bal borítása 1 37 Fő váz jobb borítása 1 38 Imbuszcsavar M8*1.25*45L 1 39 Önzáró anya M8*1.25*8T 1 40 Önzáró anya M8*1.25*8T 2 41 Ledkerék 1 42 Imbuszcsavar M8.25x30L 1 43 Önzáró anya M8*1.25*8T 1 44 Mágneses fogaskerék 1 5

6 45 Hatszögletű csavar M8*52L 1 46 Önzáró anya M6*1*6T 1 47 Rögzítő csavar D6*D19*1.5T 1 48 Lapos alátét D13*D6.5*1.0T 1 49 Anya M6*1*6T 1 50 Rugó D1.0*55L 1 51 Hatszögletű csavar M6*60L 1 52 Önzáró anya M8*1.25*8T 1 53 Anya M8*1.25*6T 2 54 Vezetőgörgő tartója 1 55 Műanyag borítás 2 56 Rugó D2.2*D14*65L 1 57 Műanyag alátét D10*D24*0.4T 2 58 Lapos alátét D24*D16*1.5T 1 59 Csapágy # Seger alátét S-16(1T) 1 61 Távtartó henger D8xD12.7x Bal pedál 1 63 Elektromos kábel 1 64 Keresztcsavar M5x0.80L 4 65 Kormány borítása 1 66 Nyeregcső 1 67 Pulzusfrekvencia érzékelő 2 68 Pulzusérzékelő kábele 2 69 Mágnes 1 70 Csapágy #6004-2RS(C0) 2 71 Feszítőhuzal 1 72 Számítógép kábel összekötő 1 73 Számítógép kábel alsó 1 74 Érzékelő kábel 1 75 Rögzítő csapszeg 1 76 Vezetőfoglalat 1 77 Laposalátét D25xD8.5x2.0T 1 78 Hullámos alátét D21xD16.2x0.3T 1 80 Anya gyűrűvel 3/8"-26UNFx6.5T 2 81 Adapter 1 82 Érzékelő 1 83 Keresztcsavar ST4.2.45L 2 6

7 84 Keresztcsavar ST4.2.4x20L 9 86 Csapszeg 2 87 Csavar ST4*1.41*12L 8 88 Bal kar 1 89 Jobb kar 1 91 Csavar M5x0.82L 1 92 Háromszög borítás (jobb) 2 93 Transzportkerék 2 94 Csavar ST4.2*1.4*15L 2 95 Mellkas öv 1 7

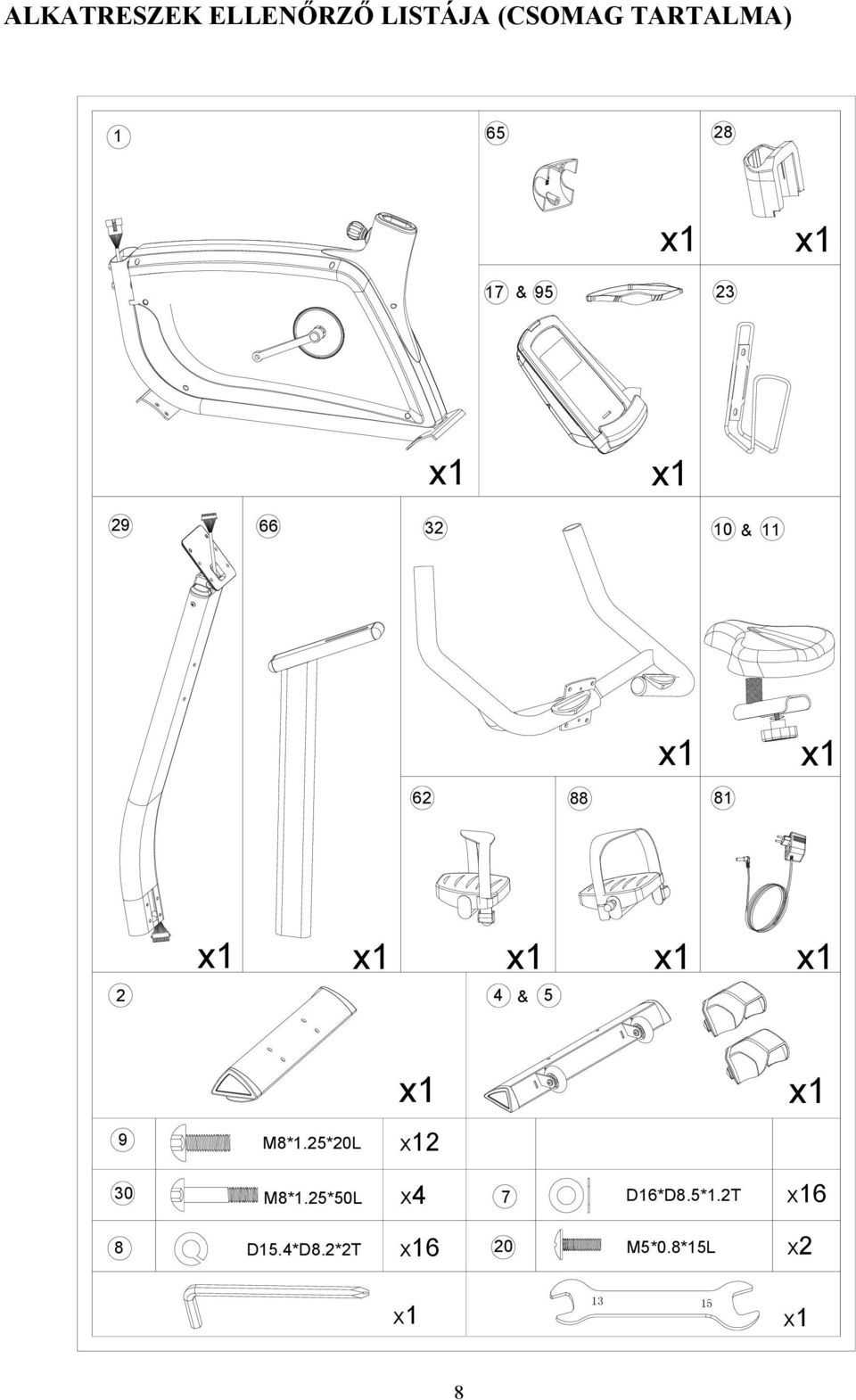

8 ALKATRESZEK ELLENŐRZŐ LISTÁJA (CSOMAG TARTALMA) & & & 5 9 M8*1.25*20L X12 30 M8*1.25*50L X4 7 D16*D8.5*1.2T X16 8 D15.4*D8.2*2T X16 20 M5*0.8*15L X2 X X1 8

9 ÖSSZESZERELÉS 1 LÉPÉS 1) Rögzítse az első távtartót (4) és a hátsó távtartót (2) a fő vázhoz (1) imbuscsavar (9), rugós alátét (8) és laposalátétek (7) segítségével. 2) Szükség szerint csavarozza ki/be az állítható lábakat(3). 9

10 2 LÉPÉS 1) Rögzítse az ülést (10) a tartóhoz (11). 2) Rögzítse az ülés tartóját (11) a nyeregcsőhöz (66) a lapos alátét (15) és kézi anya (16) segítségével. 3) Az ülés függőlegesen és vízszintesen is dönthető (lásd b és c kép). 10

11 3 LÉPÉS 1) Ezt a lépést két személy végezze. 2) Tegye fel a borítást (28) az első oszlopra (a. kép) majd ezután kösse össze az alsó és összekötő kábeleket (72 és 73) ( b. kép). 3) Csúsztassa az első oszlopot (29) a fő vázba és rögzítse az imbuszcsavar (30), rugós alátét (8) és lapos alátét (7) segítségével. Csúsztassa lejjebb az első oszlop borítását és helyezze fel a fő vázra. 11

12 4 LÉPÉS 1) A pulzusérzékelő kábeleit csúsztassa át az első oszlopon úgy, ahogy a 4-1 kép ábrázolja. 2) Rögzítse az elsőoszlophoz (29) a kormányt (32) imbuszcsavar (9) és rugós alátét (8) segítségével. Tegye fel a kormányra a borítást (65) és rögzítse a keresztcsavarokkal (20). 12

13 5 LÉPÉS 1) Kösse össze az összekötő kábelt (72) a számítógépbe (17) ezután a számítógépet (17) rögzítse az első oszlophoz (29) a keresztcsavar segítségével (64). 2) Csatlakoztassa az adaptert (81) a berendezés hátoldalában lévő nyílásba. 3) Rögzítse az első oszlophoz az italtartót (23) a keresztcsavar (19) segítségével. 13

14 6 LÉPÉS Csavarozza a pedálokat (62 és 68) a karokhoz (35 és 39). 14

15 VEZÉRLŐPANEL SM2570 iconsole+ TÁMOGATOTT BERENDEZÉSEK Ios operációs rendszer: ipod touch (5. generáció) ipod touch (4. generáció) ipod touch (3. generáció) iphone 5S iphone 5C iphone 5 iphone 4S iphone 4 iphone 3GS ipad Air ipad 4 ipad 3 ipad 2 ipad ipad Min Podpora ios 5.0 és újabb verzió Android operációs rendszer: Android tablet OS magasabb osztály Android tablet X800 px Android phone OS magasabb osztály Android phone: 1920X1080 px 1280X800 pixels 1280X760 pixels 800X480 pixels FUNKCIÓK LEÍRÁS TIME Edzéshossz mérése 0:00-99:59 SPEED Aktuális sebesség kijelzése DISTANCE Edzés alatt megtett távolság CALORIES Edzés alatt elégetett kalória PULSE Aktuális pulzusfrekvencia (BPM egység=útes/perc) RPM Aktuális tempó (egység: fordulat/perc) WATT Teljesítmény ellenőrzése. A célérték mértékben állítható be (kinduló érték: 120 WATT) MANUAL PROGRAM Manuális program Három mód választható: Beginnr (Kezdő) / Advance (Haladó) / Sporty (Sportoló) 15

16 CARDIO Pulzusfrekvencia program GOMBOK LEÍRÁS Terhelés növelése Up Beállítási mód: funkció / egység hozzáadása Terhelés csökentése Down Beállítási mód: funkció / egység csökkentése Mode Beállítás jóváhagyása Reset Gyári beállítás visszaállítása Start/ Stop Edzés elindítása/leállítása Recovery Kondíció teszt Body fat Testzsírmérés % -ban és BMI index mérése VEZÉRLÉS SZÁMÍTÓGÉP BEKAPCSOLÁSA A töltő csatlakoztatása után a számítógép bekapcsol és 2 másodpercre megjelennek a funkciók. Négy másodperc semmittevés után a számítógép automatikusan pihenő üzemmódba kapcsol. Tetszőleges gomb megnyomásával a kijelző újra látható. PROGRAMVÁLASZTÁS Az UP és DOWN gombokkal választhatunk programot: Manual Beginner Advance Sporty Cardio Watt MANUÁLIS PROGRAM Nyomja meg a START gombot. 1. Az UP és DOWN gombokkal válassza ki a Manual programot, a belépésért nyomja meg a MODE gombot. 16

17 2. Az UP és DOWN gombokkal állítsa be a paramétereket TIME/IDŐ, DISTANCE/TÁVOLSÁG, CALORIES/KALÓRIA és PULSE/PULZUS a beállított értéket a MODE gombbal hagyja jóvá. 3. Az edzés elkezdésére nyomja meg a START/STOP gombot. A terhelés változtatását az UP és DOWN gombbal tudja elvégezni. 4. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. KEZDŐ PROGRAM 1. Az UP és DOWN gombbal válassza ki a Beginner programot, és nyomja meg a MODE gombot. 2. Az UP és DOWN gombbal állítsa be a TIME/IDŐ paramétert. 3. Nyomja meg a START/STOP gombot az elindításra. A terhelés változtatására nyomja meg az UP és DOWN gombot. 4. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. HALADÓ PROGRAM 1. Az UP és DOWN gombbal válassza ki a Advance programot, és nyomja meg a MODE gombot. 2. Az UP és DOWN gombbal állítsa be a TIME/IDŐ paramétert. 3. Nyomja meg a START/STOP gombot az elindításra. A terhelés változtatására nyomja meg az UP és DOWN gombot. 4. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. SPORTOLÓ MÓD 1. Az UP és DOWN gombbal válassza ki a Sporty programot, és nyomja meg a MODE gombot. 2. Az UP és DOWN gombbal állítsa be a TIME/IDŐ paramétert. 17

18 3. Nyomja meg a START/STOP gombot az elindításra. A terhelés változtatására nyomja meg az UP és DOWN gombot. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. PULZUSFREKVENCIA ELLENŐRZÉSE 1. Az UP és DOWN gombbal válassza ki a Cardio programot, és nyomja meg a MODE gombot. 2. Az UP és DOWN gombokkal válassza ki a 55%, 75%, 90% vagy a TAG/CÉLPULZUST (kiinduló érték: 100 ütés/perc) 3. Az UP és DOWN gombokkal állítsa be a TIME/IDŐ paramétert. 4. Az edzés elkezdésére nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. TELJESÍTMÉNY PROGRAM 1. Az UP és DOWN gombbal válassza ki a WATT programot, és nyomja meg a MODE gombot. 2. Az UP és DOWN gombokkal állítsa be a WATT/TELJESÍTMÉNY értékét. (kinduló érték: 120) 3. Az UP és DOWN gombokkal állítsa be a TIME/IDŐ paramétert. 4. Az edzés elkezdésére nyomja meg a START/STOP gombot. Az aktuális teljesítményt WATT az edzés alatt az UP és DOWN gombokkal lehet szabályozni. 5. Az edzés leállítására nyomja meg a START/STOP gombot. A főmenübe a RESET gombbal tud visszalépni. 6. iconsole+ APP applikáció 7. Kapcsolja be a Bluetooth-t, keresse meg a berendezést és csatlakoztassa a vezérlőpanelhez(kód:0000). 18

19 GARANCIÁLIS FELTÉTELEK, REKLAMÁCIÓ Jótállás Az eladó 24 hónapos garanciát nyújt a vevőnek, kivéve ha a jótállási számlán, vagy egyéb dokumentumon más garanciális idő szerepel. A kötelező jótállás időtartama nem érinti a vevőt. Az eladó garanciát vállal a minőségre, ha az eladott termék a normál célnak megfelelően van felhasználva, és megtartja a szerződésben elfogadottakat. A garanciális feltételek nem érvényesek a következő esetekben: a felhasználó által okozott károk, pl. nem szakszerű szerelés, az áru megrongálása helytelen javítással helytelen karbantartás mechanikai károsodás elhasználódott alkatrészek a mindennapi használat során (pl. gumi és műanyag alkatrészek, mozgó mechanizmusok, stb.) elkerülhetetlen esemény, természeti katasztrófa szakszerűtlen beavatkozás szakszerűtlen kezelés, helytelen elhelyezés, magas illetve alacsony hőfokhatás, víz, aránytalan nyomás, szándékosan átalakított alak és nagyság változtatás Reklamáció igénylés Reklamációkérelem eljárása A vevő köteles az eladó által eladott árut mihamarabb átnézni. A vevő az ellenőrzést lehetőleg úgy végezze, hogy az esetleges hibákat észrevegye. Reklamáció esetén a vevőnek be kell mutatni a vásárlást igazoló dokumentumot a gyártási számmal. Amennyiben az igazolószelvény hiányos, az eladónak jogában áll elutasítani a reklamációs kérelmet. Amennyiben a vevő olyan hibabejelentést tesz, melyre nem vonatkozik a jótállás (pl. nem teljesítették a garanciális feltételeket, a hiba tévedésből lett jelentve, stb.) az eladó jogosult a költségtérítésre. A szerelési költség az érvényben lévő árlista alapján lesz elszámolva. Ha az eladó a tesztelés során nem találja hibásnak az árut, jogában áll a reklamációt érvénytelennek tekinteni, és jogosult az érvénytelen reklamációkor felmerülő költségek visszatérítésére. Amennyiben a vevő olyan hibabejelentést tesz, melyre vonatkozik a jótállás, az eladónak kötelessége a hibát elhárítani, esetlegesen új árut adni. Az eladó a vevő beleegyezésével más termékre is cserélheti a hibás árut. A kártérítés rendezése e bekezdés alapján az eladóra vonatkozik. Az eladó a reklamációt az áru kézhezvételétől számított legkésőbb 30 napon belül rendezi, amennyiben nincs más idő megegyezve. Az érvényes nap az eladó által eladott, de cserére kerülő termék eladásánál feltüntetett nap. Amennyiben az eladó nem tudja elrendezni a reklamációkérelmet, megegyezik a vevővel más alternatív lehetőségben. Ha ilyen megegyezés nem jön létre, az eladó köteles anyagi kártérítést fizetni a vevőnek. Eladás dátuma: Eladó bélyegzője és aláírása: Forgalmazó: Insportline Hungary Kft Esztergom, Kossuth Lajos u tel./fax:
