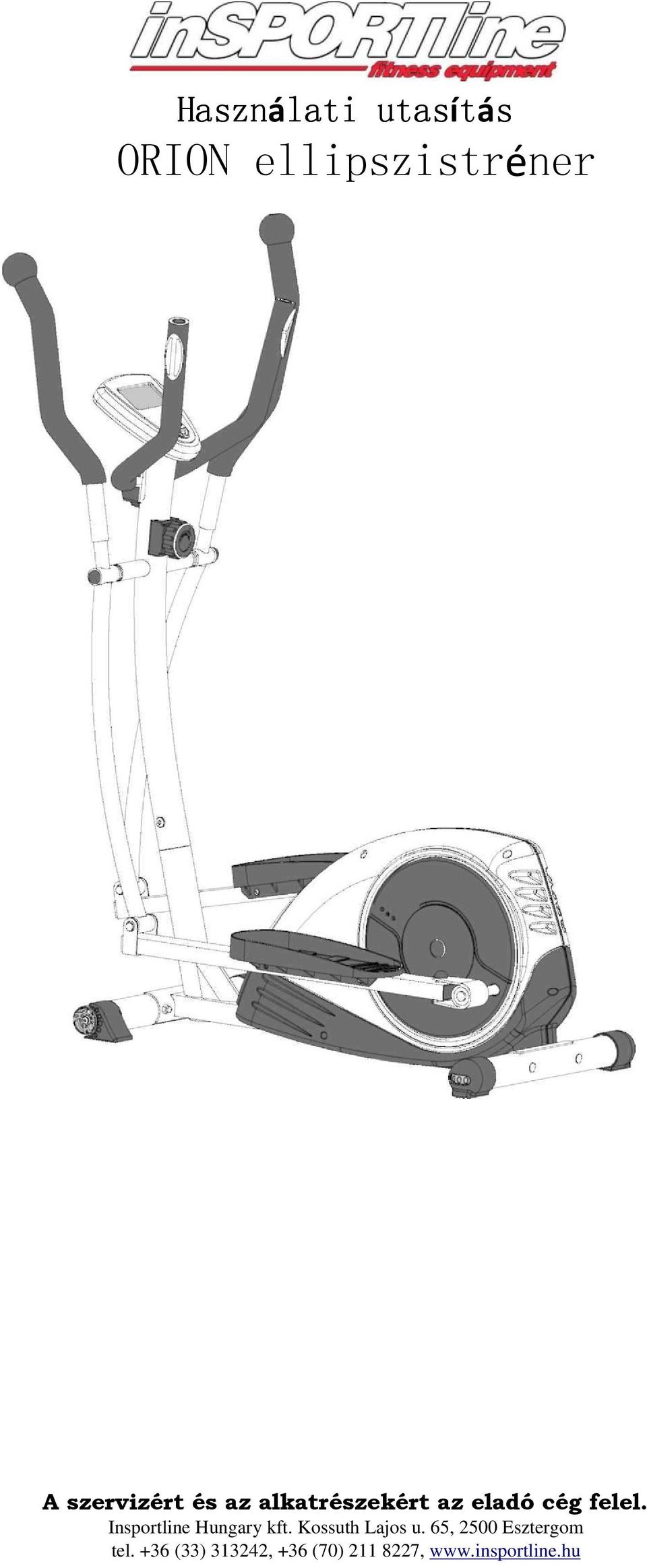

1 Használati utasítás ORION ellipszistréner A szervizért és az alkatrészekért az eladó cég felel. Insportline Hungary kft. Kossuth Lajos u. 65, 2500 Esztergom tel. +36 (33) , +36 (70) ,

2 Köszönjük, hogy termékünk megvásárlása mellett döntött. Annak ellenére, hogy igyekszünk minden gyártással kapcsolatos hibát elhárítani, azok mégis lehetségesek. Abban az esetben, ha bármi hibát észlel, lépjen kapcsolatba az eladóval, vagy a szervizzel. A gép kimondottan otthoni használatra ajánlott. Abban az esetben, ha ipari célokra használja, a jótállás automatikusan érvényét veszti. Fontos információk: 1. a gép kimondottan otthoni használatra ajánlott. Nem felel meg ipari célokra, ne tegye ki nagy terhelésnek. 2. a helytelen használat károsíthatja egészségét. 3. a torna megkezdése elıtt konzultáljon orvosával 4. a gyártó és az eladó nem vállal felelısséget, a sérülésekért, amit a gép helytelen összeszerelése okoz. Biztonsági információk: A balesetek elkerülése érdekében tartsa be a következı utasításokat: 1) a gép maximális teherbírása 120 kg. 2) A gép az EN957 norma által tesztelt és felel meg, HC osztályba tartozik. Csak otthoni használatra alkalmas 3) A gépet ne használja nem szellızı helységekben. 4) Magas hımérséklet, nedvesség és víz károsíthatja a gépet. 5) A computer automatikusan megáll, ha abbahagyja a taposást. 6) Használat elıtt figyelmesen olvassa el a használati utasítást. 7) A gépet egyenes és stabil felületen helyezze el 8) Ne álljon a nyeregre, sem a kormányra. 9) A gép körül minden oldalról hagyjon 2 m szabad helyet. 10)Tartsa be a nyeregrúd minimális beállítását. 11)A helytelen vagy a túlzásba vitt torna károsíthatja egészségét. 12)Rendszeresen ellenırizze egyes részeket. Abban az esetben, ha hibát észlel, ne használja tovább a gépet, amíg a hiba nincs elhárítva. 13)Rendszeresen ellenırizze a csavarokat és anyákat kellıen meg vannak-e húzva 14)Gyermekeket és háziállatokat ne hagyjon a gép közelében felügyelet nélkül. 15)Ez a gép nem játék. Fontos: Bármilyen edzésforma megkezdése elıtt kérje ki orvosa véleményét. Ez a figyelmeztetés fıleg azon személyekre érvényes, akiknél megállapítottak egészségügyi problémákat valamint, aki elmúlt 35 éves. Használat elıtt Saját biztonsága érdekében figyelmesen olvassa el az egész használati utasítást. A szobakerékpárt az alábbi utasítások alapján szerelje össze. Csomagolja ki az összes alkatrészt és ellenırizze le, hogy minden megvan-e. ne dobja ki a csomagolást, amíg a gép nincs teljesen összeszerelve. Az egyszerőbb összeszerelés érdekében vegye igénybe a mellékelt rajzokat.

3 Az ellipszistréner részeir szám leírás db szám leírás db 1 Alapváz 1 38 Csavartakaró M8 2 2 Első stabil rúd 1 39 Oldalsó takaró 2 3 Csavar M8*75L 4 40 Csavar M8*15L 2 4 Hátsó láb takarója 2 41 Habszivacs 2 5L Bal első láb 1 42 Kerek takaró 2 5R Jobb első láb takarója 1 43 Csapágy 2 6 Hajlított alátét Lapos alátét D21*D10.5*2T 1 7 Alátét D15.4*D8.2*2T 16 8 anyacsavar M8*15L 4 45 Biztosítócsavar 2 3/8'*26UNF*5T 9 csavar M8*20L Lapos alátét D30*D8.2*3.5T* 1 10 Kapaszkodó rúdja 1 47 Lapos alátét D50*D8.2*2T 1 11 Pedálok támasztórúdja 2 48 Kör alátét D10*D14*6T 1 12 Lengőkarok rúdja 2 49 Kör alátét D10*D14*10T 1 13 Betét Lapos alátét D22*D11*2T 2 D19.15*(D25.6*32)*L(17+3) 14 Műanyag fedél 30*60*15L 4 51 Lapos alátét D50*D10*1T 1 15 Műanyag fedél D1'*17L 2 52(L&R) Kapaszkodó Kerék 1 53 Habszivacs D23*390L 2 17 Kapaszkodó takarója 1 54 Habszivacs D23*490L 2 18 Műanyag anyacsavar M Műanyag fedél 2 19 Hátsó stabilizáló rúd 1 56 Rugó 1 20 Kerek csavar 8 57 Műanyag anyacsavar M6 4 21(L&R) Pedál Csavar M6*15L 4 22 Csavartakaró M Csavartakaró M10 2

4 23 Csavar M10*58L 2 60 Lapos alátét D22*D16*1.5T 1 24 Lapos alátét D24*D13.5*2.5T 2 61 Hajtókar tengelye 1 25 Csavar M5*10L 1 62 Mágnes 1 26 C-kör S-17T 2 63 Alátét D22.5*D16.8*0.3T 2 27 Szállítókerék 1 64 Számítógép JS-153F 1 28 Alsó elektromos kábel 1 65 Pulzusérzékelő 2 29 Számítógép felső kábele 1 66 Lapos alátétd25*d8.5*2t 2 30 Számítógép alsó kábele 1 67 Alátét D26*D19.5*0.3T 6 31 Alátét D29*D11.9*9T 4 68 C-kör D21.5*D17.5*12T 8 32 Univerzális összekötő 2 69 Első pedál tengelye 2 33 Hajtókar 2 70 Csiga 1 34 Szíj kereke 1 71 Tengely D19* Szíj 1 72 Kapaszkodó 1 36(L&R) Szíj takarója Lapos alátét D13*D6.5*0.8T 8 37 Mágnes rendszer 1 74 Biztosítócsavar 2 Összeszerel sszeszerelés: s: 1. lépés (1) Erısítse az elsı (2) és a hátsó (19) stabil rudat az alapvázhoz csavar (3), alátét ( 6,7) és anyacsavar (8) segítségével. A hátsó takarón található kerék segítségével állítsa be a gép megfelelı magasságát.

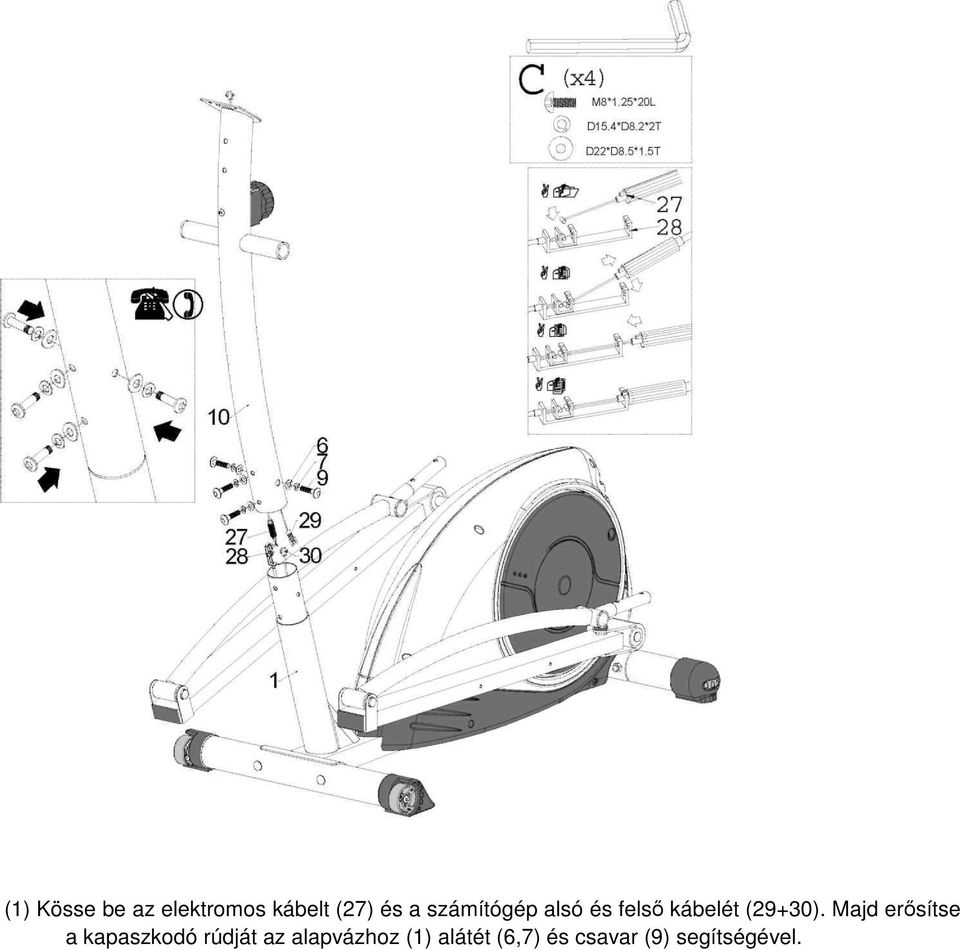

5 (1) Kösse be az elektromos kábelt (27) és a számítógép alsó és felsı kábelét (29+30). Majd erısítse a kapaszkodó rúdját az alapvázhoz (1) alátét (6,7) és csavar (9) segítségével.

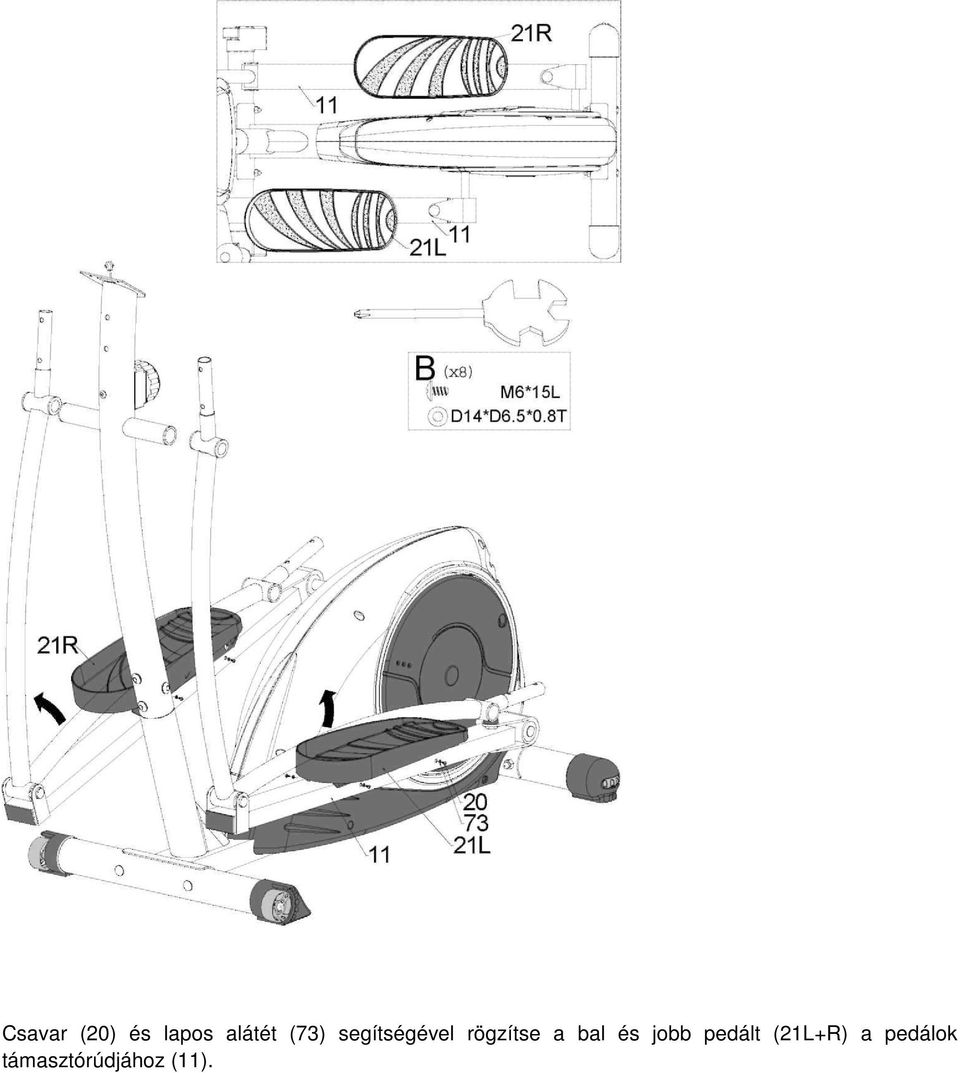

6 Csavar (20) és lapos alátét (73) segítségével rögzítse a bal és jobb pedált (21L+R) a pedálok támasztórúdjához (11).

7 1) Erısítse a tengelyt (71) a lengıkar rúdjához (12) és a kapaszkodó pilléréhez (10) alátét (67), lapos alátét (66), alátét (7) és csavar (40) segítségével. 2) Helyezzen takarót (38) a csavarra.

8 (1) Csavar (9) és alátétek (6,7) segítségével rögzítse a kapaszkodókat (52 L+R) a lengıkarhoz (12). Ezután helyezzen habszivacs golyót (41) a kapaszkodóra. (2) Csavar (9) és alátétek (6,7) segítségével rögzítse a kapaszkodót (72) a pillérre (10). Majd helyezzen takarót (17) a kapaszkodóra (72).

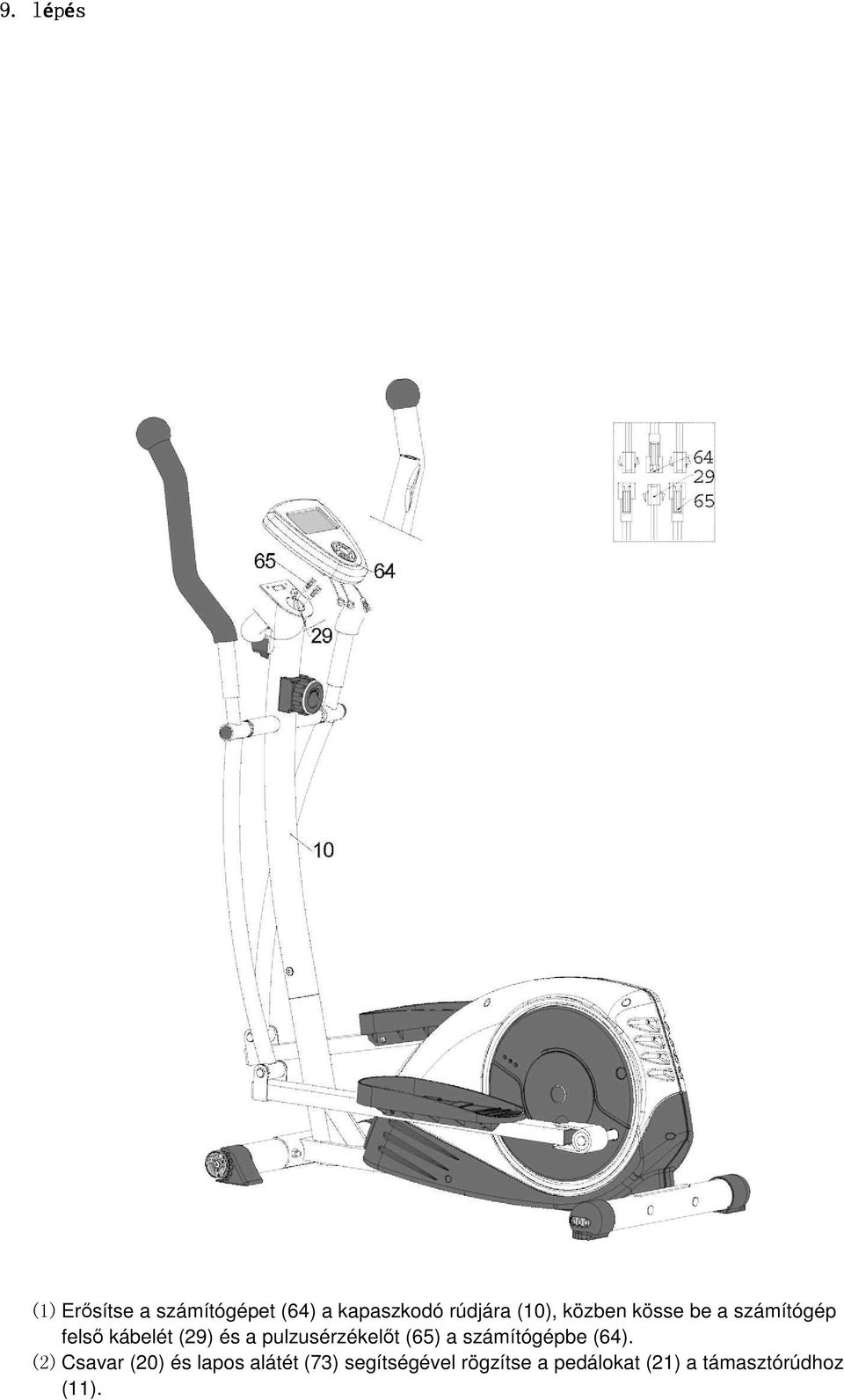

9 9. lépés l (1) Erısítse a számítógépet (64) a kapaszkodó rúdjára (10), közben kösse be a számítógép felsı kábelét (29) és a pulzusérzékelıt (65) a számítógépbe (64). (2) Csavar (20) és lapos alátét (73) segítségével rögzítse a pedálokat (21) a támasztórúdhoz (11).

10 Számítógép JS-153F Gombok MODE Ezzel a gombbal bekapcsolja a kijelzıt, illetve váltja a funkciók kiválasztásástlačte toto tlačítko pre prepnutie displeja alebo zmenu okna, ktoré chcete nastaviť. RECOVERY/UP Az értékek beállítása közben a gomb megnyomásával növelheti az egyes értékeket - idı, távolság, kalória, vagy hımérséklet. Abban az esetben, ha nem tornázik a gomb megnyomásával a RECOVERY funkcióba léphet. RECOVERY/UP Az értékek beállítása közben a gomb megnyomásával csökkentheti az egyes értékeket - idı, távolság, kalória, vagy hımérséklet. Abban az esetben, ha nem tornázik a gomb megnyomásával a RECOVERY funkcióba léphet. DOWN Az értékek beállítása közben a gomb megnyomásával növelheti az egyes értékeket - idı, távolság, kalória, vagy hımérséklet RESET / GO Az értékek beállításánál nyomja meg a gombot az egyes értékek törléséhez. A gomb megnyomásával beléphet a testzsírmérés programba Abban az esetben, ha nem tornázik tartsa meg a gombot 3 másodpercre és törölhet minden értéket BODYFAT Amikor nem tornázik nyomja meg a gombot a testzsírmérés elvégzéséhez Funkciók 1. SPEED/ BODYFAT RATIO (sebesség /testzsír) Mutatja a pillanatnyi sebességet 0.0~99KM/H közt. Mutatja a %-ban kifejezett testzsír mennyiségét 2. TIME/BMI (idı/ body mass index) Számolja az edzéssel töltött teljes idıt 0.00~99:59 közt Edzés elıtt beállíthat egy kívánt idıtartamot, melynek lejártakor a gép sípolással jelez Mutatja a body mass index értéket (BMI) 3. DISTANCE/BMR (távolság / bazális metabolizmus) Mutatja az edzés ideje alatt megtett távolságot 0.00~9.99~99.9KM közt Edzés elıtt beállíthat kívánt távolságot, mely lejártakor a gép sípolással jelez Mutatja a BMR értéket 4. CALORIES / TEMPERATURE (kalória/hımérséklet) Számolja az edzés ideje alatt elégetett kalória mennyiségét 0.0~99.9~999KCAL közt Edzés elıtt beállíthat cél-kalóriaszámot, melyet ha elért a gép, sípolással jelez. Mutatja a szoba hımérsékletét

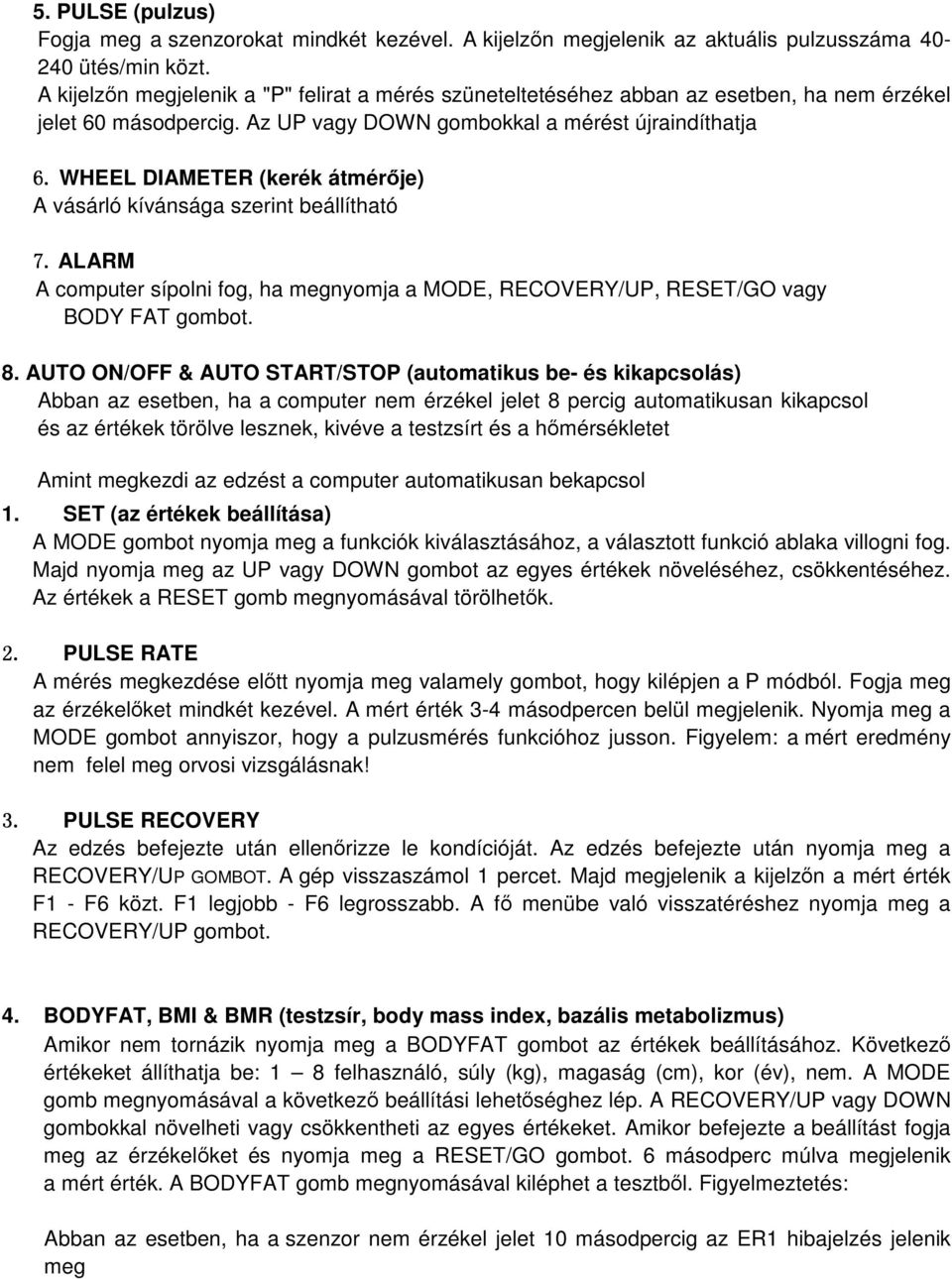

11 5. PULSE (pulzus) Fogja meg a szenzorokat mindkét kezével. A kijelzın megjelenik az aktuális pulzusszáma ütés/min közt. A kijelzın megjelenik a "P" felirat a mérés szüneteltetéséhez abban az esetben, ha nem érzékel jelet 60 másodpercig. Az UP vagy DOWN gombokkal a mérést újraindíthatja 6. WHEEL DIAMETER (kerék átmérıje) A vásárló kívánsága szerint beállítható 7. ALARM A computer sípolni fog, ha megnyomja a MODE, RECOVERY/UP, RESET/GO vagy BODY FAT gombot. 8. AUTO ON/OFF & AUTO START/STOP (automatikus be- és kikapcsolás) Abban az esetben, ha a computer nem érzékel jelet 8 percig automatikusan kikapcsol és az értékek törölve lesznek, kivéve a testzsírt és a hımérsékletet Amint megkezdi az edzést a computer automatikusan bekapcsol 1. SET (az értékek beállítása) A MODE gombot nyomja meg a funkciók kiválasztásához, a választott funkció ablaka villogni fog. Majd nyomja meg az UP vagy DOWN gombot az egyes értékek növeléséhez, csökkentéséhez. Az értékek a RESET gomb megnyomásával törölhetık. 2. PULSE RATE A mérés megkezdése elıtt nyomja meg valamely gombot, hogy kilépjen a P módból. Fogja meg az érzékelıket mindkét kezével. A mért érték 3-4 másodpercen belül megjelenik. Nyomja meg a MODE gombot annyiszor, hogy a pulzusmérés funkcióhoz jusson. Figyelem: a mért eredmény nem felel meg orvosi vizsgálásnak! 3. PULSE RECOVERY Az edzés befejezte után ellenırizze le kondícióját. Az edzés befejezte után nyomja meg a RECOVERY/UP GOMBOT. A gép visszaszámol 1 percet. Majd megjelenik a kijelzın a mért érték F1 - F6 közt. F1 legjobb - F6 legrosszabb. A fı menübe való visszatéréshez nyomja meg a RECOVERY/UP gombot. 4. BODYFAT, BMI & BMR (testzsír, body mass index, bazális metabolizmus) Amikor nem tornázik nyomja meg a BODYFAT gombot az értékek beállításához. Következı értékeket állíthatja be: 1 8 felhasználó, súly (kg), magaság (cm), kor (év), nem. A MODE gomb megnyomásával a következı beállítási lehetıséghez lép. A RECOVERY/UP vagy DOWN gombokkal növelheti vagy csökkentheti az egyes értékeket. Amikor befejezte a beállítást fogja meg az érzékelıket és nyomja meg a RESET/GO gombot. 6 másodperc múlva megjelenik a mért érték. A BODYFAT gomb megnyomásával kiléphet a tesztbıl. Figyelmeztetés: Abban az esetben, ha a szenzor nem érzékel jelet 10 másodpercig az ER1 hibajelzés jelenik meg

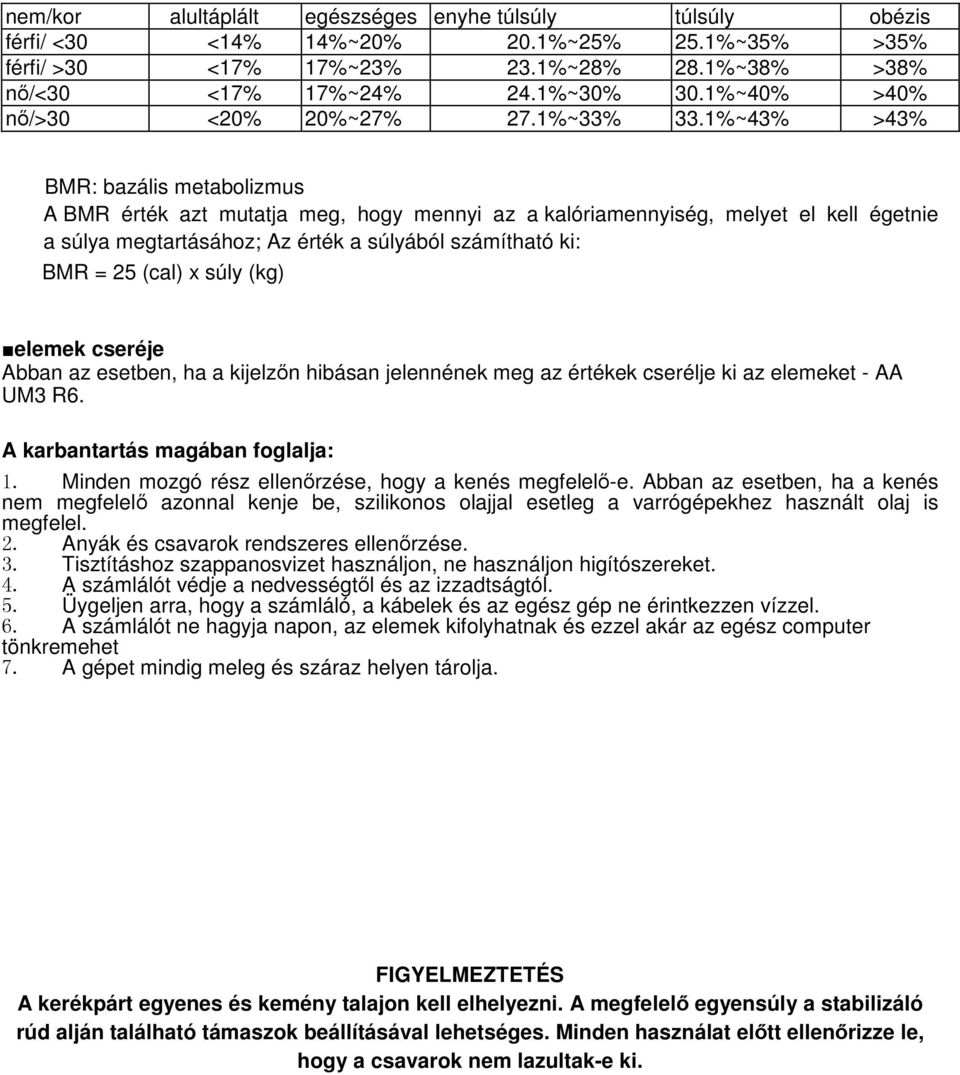

12 nem/kor alultáplált egészséges enyhe túlsúly túlsúly obézis férfi/ <30 <14% 14%~20% 20.1%~25% 25.1%~35% >35% férfi/ >30 <17% 17%~23% 23.1%~28% 28.1%~38% >38% nı/<30 <17% 17%~24% 24.1%~30% 30.1%~40% >40% nı/>30 <20% 20%~27% 27.1%~33% 33.1%~43% >43% BMR: bazális metabolizmus A BMR érték azt mutatja meg, hogy mennyi az a kalóriamennyiség, melyet el kell égetnie a súlya megtartásához; Az érték a súlyából számítható ki: BMR = 25 (cal) x súly (kg) elemek cseréje Abban az esetben, ha a kijelzın hibásan jelennének meg az értékek cserélje ki az elemeket - AA UM3 R6. A karbantartás magában foglalja: 1. Minden mozgó rész ellenırzése, hogy a kenés megfelelı-e. Abban az esetben, ha a kenés nem megfelelı azonnal kenje be, szilikonos olajjal esetleg a varrógépekhez használt olaj is megfelel. 2. Anyák és csavarok rendszeres ellenırzése. 3. Tisztításhoz szappanosvizet használjon, ne használjon higítószereket. 4. A számlálót védje a nedvességtıl és az izzadtságtól. 5. Üygeljen arra, hogy a számláló, a kábelek és az egész gép ne érintkezzen vízzel. 6. A számlálót ne hagyja napon, az elemek kifolyhatnak és ezzel akár az egész computer tönkremehet 7. A gépet mindig meleg és száraz helyen tárolja. FIGYELMEZTETÉS A kerékpárt egyenes és kemény talajon kell elhelyezni. A megfelelı egyensúly a stabilizáló rúd alján található támaszok beállításával lehetséges. Minden használat elıtt ellenırizze le, hogy a csavarok nem lazultak-e ki.

13 A kerékpár kimondottan otthoni használatra ajánlott. Jótállási feltételek: 1. a termékre 24 hónapos garancia érvényes. 2. a jótállási idı alatt az összes gyártással kapcsolatos hiba meg lesz javítva. 3. a jótállás a következı esetekben érvényét veszti: mechanikai meghibásodás természeti csapás nem hozzáértı kezelés egyes részek elhasználódása a rendszeres használat miatt nem megfelelı elhelyezés, nagyon alacsony vagy magas hımérséklet, víz által okozott károk, nagy nyomás vagy ütés, megváltoztatott design, forma vagy méret 4. a reklamációt írásban kell beadni a megvásárlás helyén. 5. a reklamációt csak a megvásárlás helyén léptetheti érvénybe. Eladás dátuma eladó aláírása és pecsétje www. insportline.hu
