NET LC-40LE730E /LC-46LE730E LC-40LE732E /LC-46LE732E SHARP CORPORATION NET TINS-F640WJZZ 12P10-PL-NG.

Átírás

1 TINS-F640WJZZ 12P10-PL-NG HRVATSKI SRPSKI SLOVENŠČINA POLSKI MAGYAR ČESKY SLOVENSKY УКРАЇНСЬКА EESTI LATVISKI LIETUVIŠKAI ΕΛΛΗΝΙΚΑ NET TÜRKÇE PRIRUČNIK ZA RUKOVANJE / UPUTSTVO ZA UPOTREBU / PRIROČNIK ZA UPORABO / INSTRUKCJA OBSŁUGI / KEZELÉSI ÚTMUTATÓ / NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ / PIN KULLANMA KILAVUZU / MANUAL DE UTILIZARE / ДАПАМОЖНІК ПА ЭКСПЛУАТАЦЫІ / OPERATION MANUAL Tiskano u Poljskoj Štampano u Poljskoj Tiskano v Poljska Wydrukowano w Polsce Készült Lengyelországban Vytištěno v Polsku Vytlačené v Poľsku Надруковано в Польщі Trükitud Poolas Iespiests Polijā Išspausdinta Lenkijoje Τυπώθηκε στην Πολωνία Polonya da basılmıştır Tipărit în Polonia Надрукавана ў Польшча Printed in Poland F640WJZZ KASUTUSJUHEND / LIETOŠANAS ROKASGRĀMATA /NAUDOJIMO INSTRUKCIJA / ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ / Sharp Electronics Europe Ltd. 4 Furzeground Way, Stockley Park Uxbridge, Middlesex, UB11 1EZ, UK PRIRUČNIK ZA RUKOVANJE UPUTSTVO ZA UPOTREBU PRIROČNIK ZA UPORABO INSTRUKCJA OBSŁUGI KEZELÉSI ÚTMUTATÓ NÁVOD K OBSLUZE NÁVOD NA OBSLUHU ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ KASUTUSJUHEND LIETOŠANAS ROKASGRĀMATA NAUDOJIMO INSTRUKCIJA ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ KULLANMA KILAVUZU MANUAL DE UTILIZARE ДАПАМОЖНІК ПА ЭКСПЛУАТАЦЫІ OPERATION MANUAL БЕЛАРУСЬ ROMÂNÂ NET LCD TELEVIZOR U BOJI LCD TELEVIZOR U BOJI BARVNI LCD TELEVIZOR TELEWIZOR KOLOROWY LCD LCD SZÍNESTELEVÍZIÓ TELEVIZOR S BAREVNOU LCD OBRAZOVKOU TELEVÍZOR S FAREBNOU LCD OBRAZOVKOU КОЛЬОРОВИЙ ТЕЛЕВІЗОР З РІДКОКРИСТАЛІЧНИМ ДИСПЛЕЄМ VÄRVILINE LCD-TELER ŠĶIDRO KRISTĀLU EKRĀNA (LCD) KRĀSU TELEVIZORS SPALVINIS LCD TELEVIZORIUS ΤΗΛΕΟΡΑΣΗ ΜΕ ΕΓΧΡΩΜΗ ΟΘΟΝΗ LCD (ΥΓΡΩΝ ΚΡΥΣΤΑΛΛΩΝ) LCD RENKLİ TELEVİZYON TELEVIZOR COLOR LCD ВАДКАКРЫСТАЛІЧНЫ КАЛЯРОВЫ ТЭЛЕВІЗАР LCD COLOUR TELEVISION NET ENGLISH LC-40LE730E /LC-46LE730E LC-40LE732E /LC-46LE732E SHARP CORPORATION LC-40LE730E LC-46LE730E LC-40LE732E LC-46LE732E

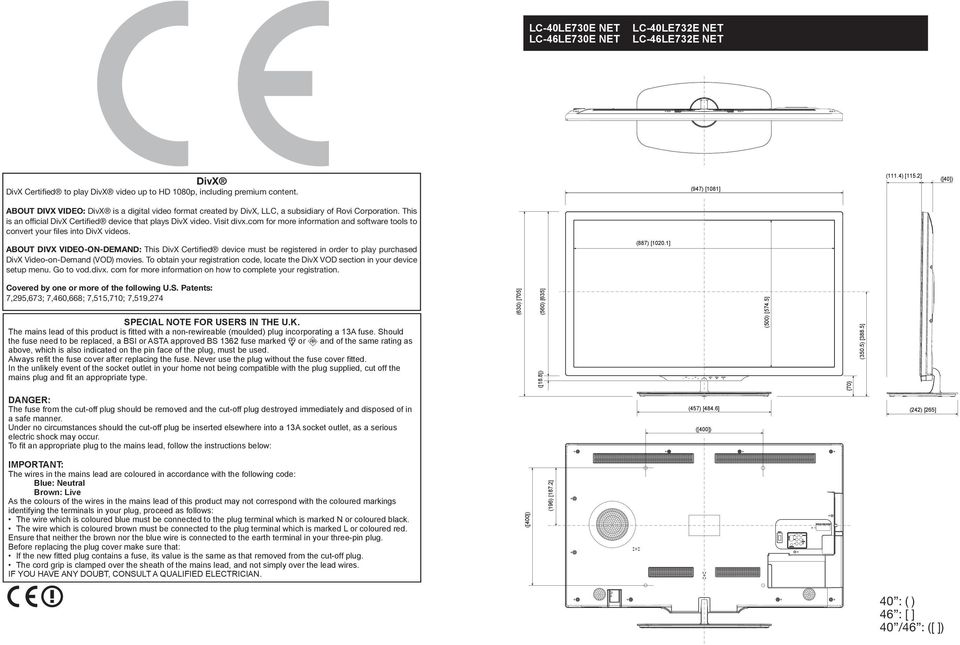

2 LC-40LE730E NET LC-40LE732E NET LC-46LE730E NET LC-46LE732E NET DivX DivX Certified to play DivX video up to HD 1080p, including premium content. (947) [1081] (111.4) [115.2] ([40]) ABOUT DIVX VIDEO: DivX is a digital video format created by DivX, LLC, a subsidiary of Rovi Corporation. This is an official DivX Certified device that plays DivX video. Visit divx.com for more information and software tools to convert your files into DivX videos. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified device must be registered in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx. com for more information on how to complete your registration. (887) [1020.1] Covered by one or more of the following U.S. Patents: 7,295,673; 7,460,668; 7,515,710; 7,519,274 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked or )5) and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. (630) [705] (560) [635] ([18.8]) (500) [574.5] {70} (350.5) [388.5] DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: (457) [484.6] ([400]) (242) [265] IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN. ([400]) (196) [187.2] 40 : ( ) 46 : [ ] 40 /46 : ([ ])

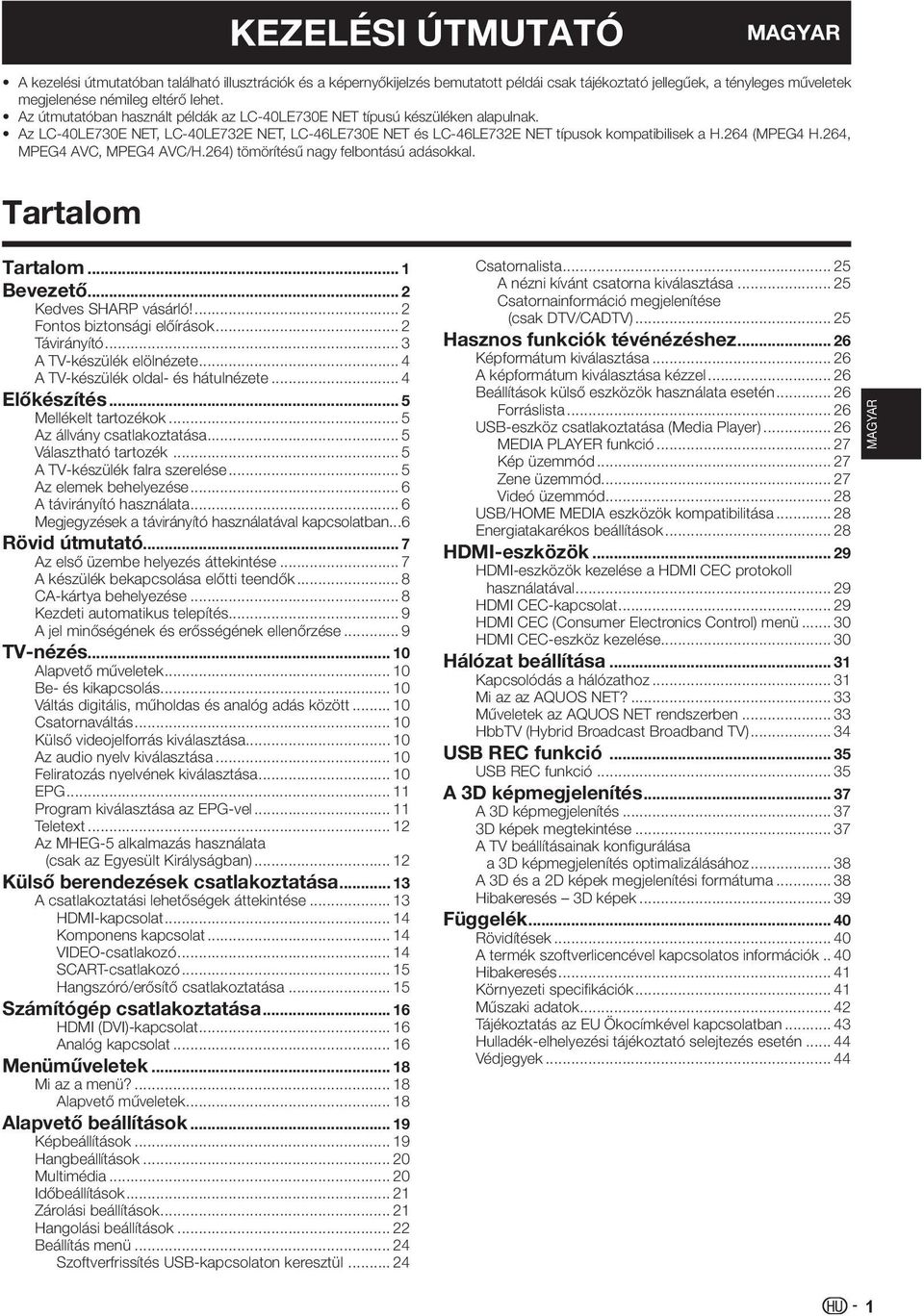

3 KEZELÉSI ÚTMUTATÓ MAGYAR A kezelési útmutatóban található illusztrációk és a képernyőkijelzés bemutatott példái csak tájékoztató jellegűek, a tényleges műveletek megjelenése némileg eltérő lehet. Az útmutatóban használt példák az LC-40LE730E NET típusú készüléken alapulnak. Az LC-40LE730E NET, LC-40LE732E NET, LC-46LE730E NET és LC-46LE732E NET típusok kompatibilisek a H.264 (MPEG4 H.264, MPEG4 AVC, MPEG4 AVC/H.264) tömörítésű nagy felbontású adásokkal. Tartalom Tartalom... 1 Bevezető... 2 Kedves SHARP vásárló!... 2 Fontos biztonsági előírások... 2 Távirányító... 3 A TV-készülék elölnézete... 4 A TV-készülék oldal- és hátulnézete... 4 Előkészítés... 5 Mellékelt tartozékok... 5 Az állvány csatlakoztatása... 5 Választható tartozék... 5 A TV-készülék falra szerelése... 5 Az elemek behelyezése... 6 A távirányító használata... 6 Megjegyzések a távirányító használatával kapcsolatban...6 Rövid útmutató... 7 Az első üzembe helyezés áttekintése... 7 A készülék bekapcsolása előtti teendők... 8 CA-kártya behelyezése... 8 Kezdeti automatikus telepítés... 9 A jel minőségének és erősségének ellenőrzése... 9 TV-nézés Alapvető műveletek Be- és kikapcsolás Váltás digitális, műholdas és analóg adás között Csatornaváltás Külső videojelforrás kiválasztása Az audio nyelv kiválasztása Feliratozás nyelvének kiválasztása EPG Program kiválasztása az EPG-vel Teletext Az MHEG-5 alkalmazás használata (csak az Egyesült Királyságban) Külső berendezések csatlakoztatása A csatlakoztatási lehetőségek áttekintése HDMI-kapcsolat Komponens kapcsolat VIDEO-csatlakozó SCART-csatlakozó Hangszóró/erősítő csatlakoztatása Számítógép csatlakoztatása HDMI (DVI)-kapcsolat Analóg kapcsolat Menüműveletek Mi az a menü? Alapvető műveletek Alapvető beállítások Képbeállítások Hangbeállítások Multimédia Időbeállítások Zárolási beállítások Hangolási beállítások Beállítás menü Szoftverfrissítés USB-kapcsolaton keresztül Csatornalista A nézni kívánt csatorna kiválasztása Csatornainformáció megjelenítése (csak DTV/CADTV) Hasznos funkciók tévénézéshez Képformátum kiválasztása A képformátum kiválasztása kézzel Beállítások külső eszközök használata esetén Forráslista USB-eszköz csatlakoztatása (Media Player) MEDIA PLAYER funkció Kép üzemmód Zene üzemmód Videó üzemmód USB/HOME MEDIA eszközök kompatibilitása Energiatakarékos beállítások HDMI-eszközök HDMI-eszközök kezelése a HDMI CEC protokoll használatával HDMI CEC-kapcsolat HDMI CEC (Consumer Electronics Control) menü HDMI CEC-eszköz kezelése Hálózat beállítása Kapcsolódás a hálózathoz Mi az az AQUOS NET? Műveletek az AQUOS NET rendszerben HbbTV (Hybrid Broadcast Broadband TV) USB REC funkció USB REC funkció A 3D képmegjelenítés A 3D képmegjelenítés D képek megtekintése A TV beállításainak konfigurálása a 3D képmegjelenítés optimalizálásához A 3D és a 2D képek megjelenítési formátuma Hibakeresés 3D képek Függelék Rövidítések A termék szoftverlicencével kapcsolatos információk.. 40 Hibakeresés Környezeti specifikációk Műszaki adatok Tájékoztatás az EU Ökocímkével kapcsolatban Hulladék-elhelyezési tájékoztató selejtezés esetén Védjegyek MAGYAR 1

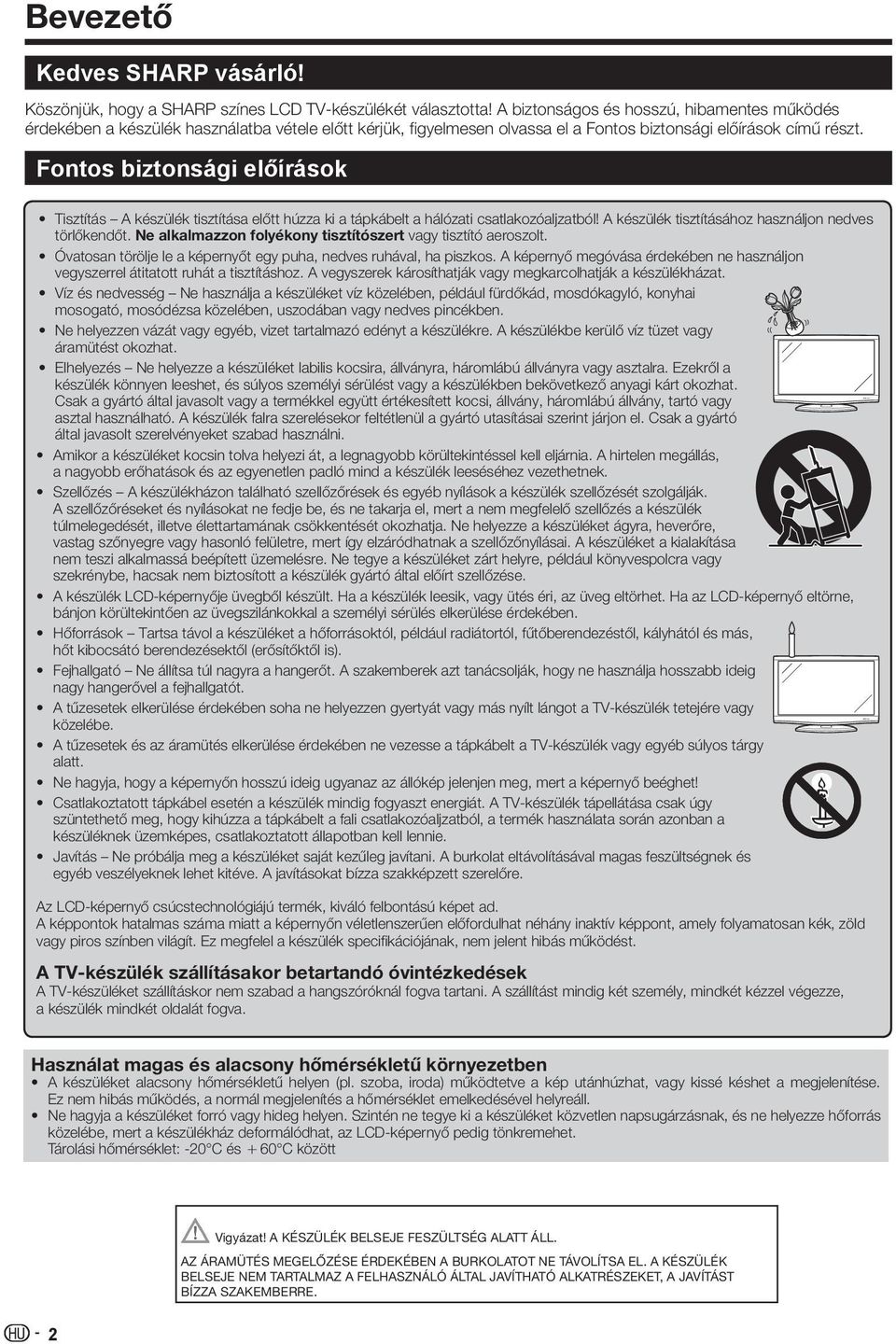

4 Bevezető Kedves SHARP vásárló! Köszönjük, hogy a SHARP színes LCD TV-készülékét választotta! A biztonságos és hosszú, hibamentes működés érdekében a készülék használatba vétele előtt kérjük, figyelmesen olvassa el a Fontos biztonsági előírások című részt. Fontos biztonsági előírások Tisztítás A készülék tisztítása előtt húzza ki a tápkábelt a hálózati csatlakozóaljzatból! A készülék tisztításához használjon nedves törlőkendőt. Ne alkalmazzon folyékony tisztítószert vagy tisztító aeroszolt. Óvatosan törölje le a képernyőt egy puha, nedves ruhával, ha piszkos. A képernyő megóvása érdekében ne használjon vegyszerrel átitatott ruhát a tisztításhoz. A vegyszerek károsíthatják vagy megkarcolhatják a készülékházat. Víz és nedvesség Ne használja a készüléket víz közelében, például fürdőkád, mosdókagyló, konyhai mosogató, mosódézsa közelében, uszodában vagy nedves pincékben. Ne helyezzen vázát vagy egyéb, vizet tartalmazó edényt a készülékre. A készülékbe kerülő víz tüzet vagy áramütést okozhat. Elhelyezés Ne helyezze a készüléket labilis kocsira, állványra, háromlábú állványra vagy asztalra. Ezekről a készülék könnyen leeshet, és súlyos személyi sérülést vagy a készülékben bekövetkező anyagi kárt okozhat. Csak a gyártó által javasolt vagy a termékkel együtt értékesített kocsi, állvány, háromlábú állvány, tartó vagy asztal használható. A készülék falra szerelésekor feltétlenül a gyártó utasításai szerint járjon el. Csak a gyártó által javasolt szerelvényeket szabad használni. Amikor a készüléket kocsin tolva helyezi át, a legnagyobb körültekintéssel kell eljárnia. A hirtelen megállás, a nagyobb erőhatások és az egyenetlen padló mind a készülék leeséséhez vezethetnek. Szellőzés A készülékházon található szellőzőrések és egyéb nyílások a készülék szellőzését szolgálják. A szellőzőréseket és nyílásokat ne fedje be, és ne takarja el, mert a nem megfelelő szellőzés a készülék túlmelegedését, illetve élettartamának csökkentését okozhatja. Ne helyezze a készüléket ágyra, heverőre, vastag szőnyegre vagy hasonló felületre, mert így elzáródhatnak a szellőzőnyílásai. A készüléket a kialakítása nem teszi alkalmassá beépített üzemelésre. Ne tegye a készüléket zárt helyre, például könyvespolcra vagy szekrénybe, hacsak nem biztosított a készülék gyártó által előírt szellőzése. A készülék LCD-képernyője üvegből készült. Ha a készülék leesik, vagy ütés éri, az üveg eltörhet. Ha az LCD-képernyő eltörne, bánjon körültekintően az üvegszilánkokkal a személyi sérülés elkerülése érdekében. Hőforrások Tartsa távol a készüléket a hőforrásoktól, például radiátortól, fűtőberendezéstől, kályhától és más, hőt kibocsátó berendezésektől (erősítőktől is). Fejhallgató Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. A tűzesetek elkerülése érdekében soha ne helyezzen gyertyát vagy más nyílt lángot a TV-készülék tetejére vagy közelébe. A tűzesetek és az áramütés elkerülése érdekében ne vezesse a tápkábelt a TV-készülék vagy egyéb súlyos tárgy alatt. Ne hagyja, hogy a képernyőn hosszú ideig ugyanaz az állókép jelenjen meg, mert a képernyő beéghet! Csatlakoztatott tápkábel esetén a készülék mindig fogyaszt energiát. A TV-készülék tápellátása csak úgy szüntethető meg, hogy kihúzza a tápkábelt a fali csatlakozóaljzatból, a termék használata során azonban a készüléknek üzemképes, csatlakoztatott állapotban kell lennie. Javítás Ne próbálja meg a készüléket saját kezűleg javítani. A burkolat eltávolításával magas feszültségnek és egyéb veszélyeknek lehet kitéve. A javításokat bízza szakképzett szerelőre. Az LCD-képernyő csúcstechnológiájú termék, kiváló felbontású képet ad. A képpontok hatalmas száma miatt a képernyőn véletlenszerűen előfordulhat néhány inaktív képpont, amely folyamatosan kék, zöld vagy piros színben világít. Ez megfelel a készülék specifikációjának, nem jelent hibás működést. A TV-készülék szállításakor betartandó óvintézkedések A TV-készüléket szállításkor nem szabad a hangszóróknál fogva tartani. A szállítást mindig két személy, mindkét kézzel végezze, a készülék mindkét oldalát fogva. Használat magas és alacsony hőmérsékletű környezetben A készüléket alacsony hőmérsékletű helyen (pl. szoba, iroda) működtetve a kép utánhúzhat, vagy kissé késhet a megjelenítése. Ez nem hibás működés, a normál megjelenítés a hőmérséklet emelkedésével helyreáll. Ne hagyja a készüléket forró vagy hideg helyen. Szintén ne tegye ki a készüléket közvetlen napsugárzásnak, és ne helyezze hőforrás közelébe, mert a készülékház deformálódhat, az LCD-képernyő pedig tönkremehet. Tárolási hőmérséklet: -20 C és e60 C között Caution Vigyázat! : A DANGEROUS KÉSZÜLÉK BELSEJE VOLTAGE FESZÜLTSÉG INSIDE! ALATT ÁLL. AZ ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN A BURKOLATOT NE TÁVOLÍTSA EL. A KÉSZÜLÉK TO BELSEJE PREVENT NEM ELECTRIC TARTALMAZ SHOCK, A FELHASZNÁLÓ DO NOT REMOVE ÁLTAL JAVÍTHATÓ COVER. ALKATRÉSZEKET, NO-USER SERVICEABLE A JAVÍTÁST PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONAL. BÍZZA SZAKEMBERRE. 2

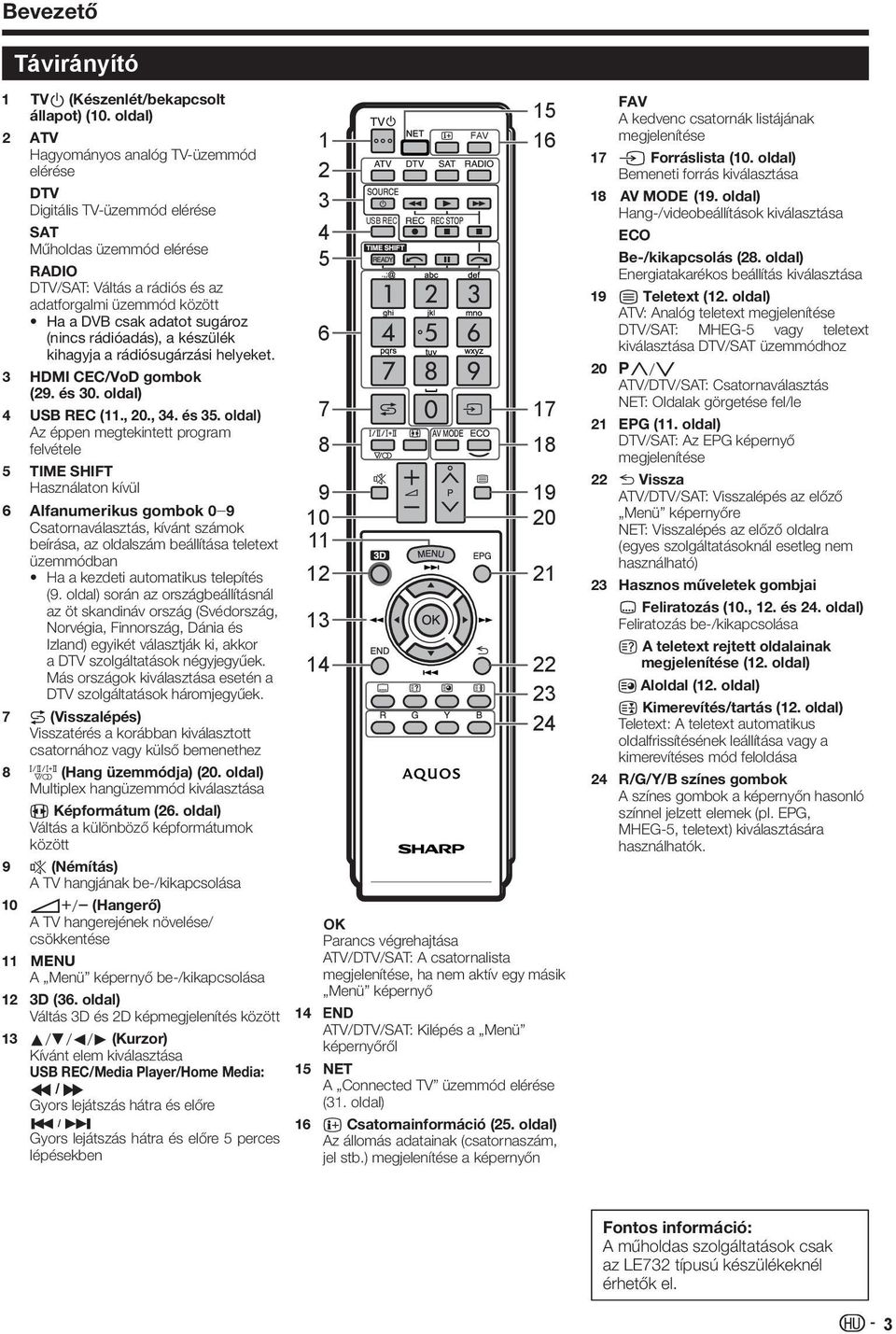

5 Bevezető Távirányító 1 >a (Készenlét/bekapcsolt állapot) (10. oldal) 2 ATV Hagyományos analóg TV-üzemmód elérése DTV Digitális TV-üzemmód elérése SAT Műholdas üzemmód elérése RADIO DTV/SAT: Váltás a rádiós és az adatforgalmi üzemmód között Ha a DVB csak adatot sugároz (nincs rádióadás), a készülék kihagyja a rádiósugárzási helyeket. 3 HDMI CEC/VoD gombok (29. és 30. oldal) 4 USB REC (11., 20., 34. és 35. oldal) Az éppen megtekintett program felvétele 5 TIME SHIFT Használaton kívül 6 Alfanumerikus gombok 0_9 Csatornaválasztás, kívánt számok beírása, az oldalszám beállítása teletext üzemmódban Ha a kezdeti automatikus telepítés (9. oldal) során az országbeállításnál az öt skandináv ország (Svédország, Norvégia, Finnország, Dánia és Izland) egyikét választják ki, akkor a DTV szolgáltatások négyjegyűek. Más országok kiválasztása esetén a DTV szolgáltatások háromjegyűek. 7 A (Visszalépés) Visszatérés a korábban kiválasztott csatornához vagy külső bemenethez 8 7 (Hang üzemmódja) (20. oldal) Multiplex hangüzemmód kiválasztása f Képformátum (26. oldal) Váltás a különböző képformátumok között 9 e (Némítás) A TV hangjának be-/kikapcsolása 0 i+/- (Hangerő) A TV hangerejének növelése/ csökkentése A Menü képernyő be-/kikapcsolása W 3D (36. oldal) Váltás 3D és 2D képmegjelenítés között E a/b/c/d (Kurzor) Kívánt elem kiválasztása USB REC/Media Player/Home Media: S / V Gyors lejátszás hátra és előre T / L Gyors lejátszás hátra és előre 5 perces lépésekben FAV USB REC ; Parancs végrehajtása ATV/DTV/SAT: A csatornalista megjelenítése, ha nem aktív egy másik Menü képernyő R > ATV/DTV/SAT: Kilépés a Menü képernyőről T NET A Connected TV üzemmód elérése (31. oldal) Y p Csatornainformáció (25. oldal) Az állomás adatainak (csatornaszám, jel stb.) megjelenítése a képernyőn FAV A kedvenc csatornák listájának megjelenítése U b Forráslista (10. oldal) Bemeneti forrás kiválasztása I # (19. oldal) Hang-/videobeállítások kiválasztása ECO Be-/kikapcsolás (28. oldal) Energiatakarékos beállítás kiválasztása O m Teletext (12. oldal) ATV: Analóg teletext megjelenítése DTV/SAT: MHEG-5 vagy teletext kiválasztása DTV/SAT üzemmódhoz P :r/s ATV/DTV/SAT: Csatornaválasztás NET: Oldalak görgetése fel/le A EPG (11. oldal) DTV/SAT: Az EPG képernyő megjelenítése S 6 Vissza ATV/DTV/SAT: Visszalépés az előző Menü képernyőre NET: Visszalépés az előző oldalra (egyes szolgáltatásoknál esetleg nem használható) D Hasznos műveletek gombjai [ Feliratozás (10., 12. és 24. oldal) Feliratozás be-/kikapcsolása k A teletext rejtett oldalainak megjelenítése (12. oldal) 1 Aloldal (12. oldal) 3 Kimerevítés/tartás (12. oldal) Teletext: A teletext automatikus oldalfrissítésének leállítása vagy a kimerevítéses mód feloldása F R/G/Y/B színes gombok A színes gombok a képernyőn hasonló színnel jelzett elemek (pl. EPG, MHEG-5, teletext) kiválasztására használhatók. Fontos információ: A műholdas szolgáltatások csak az LE732 típusú készülékeknél érhetők el. 3

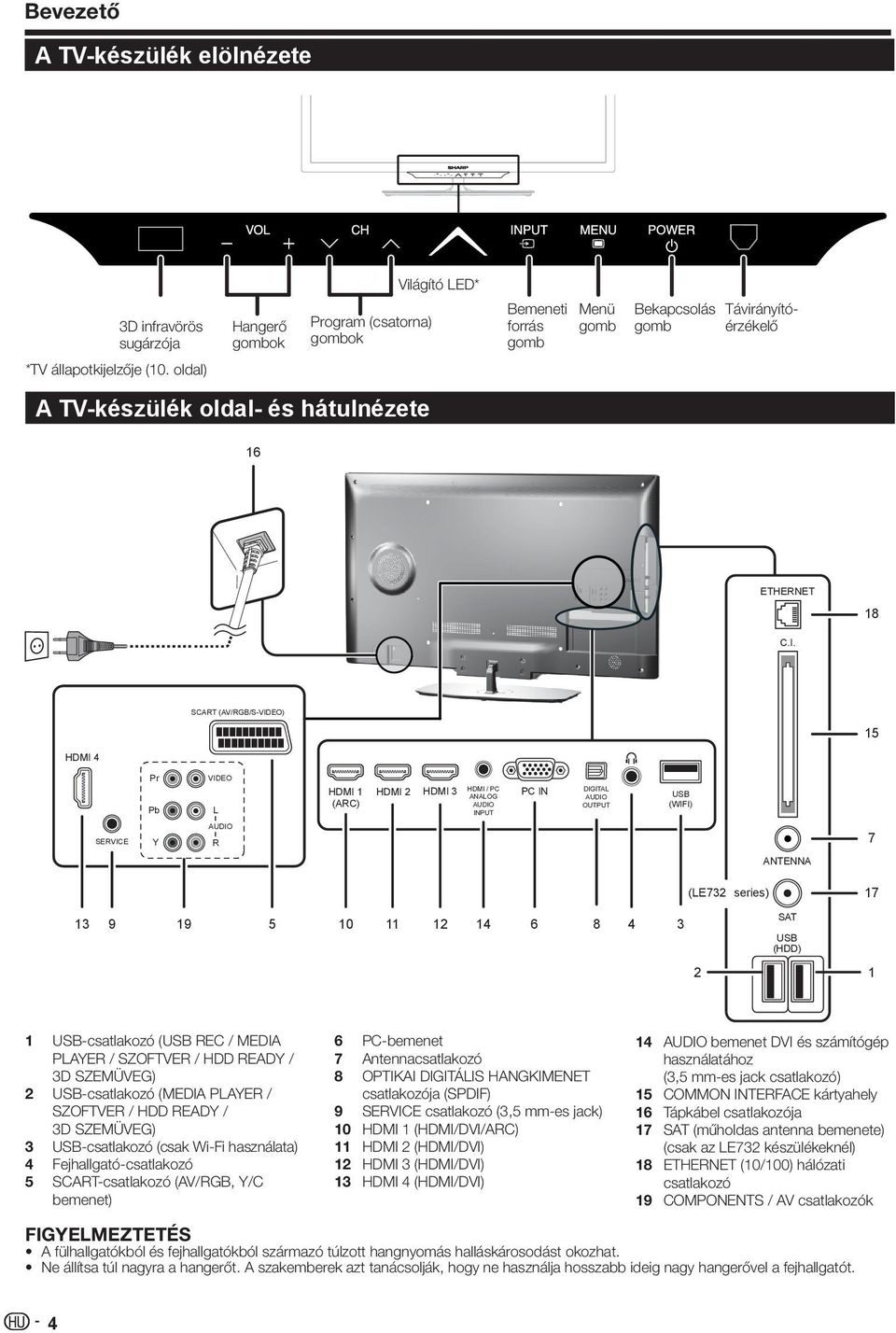

6 Bevezető A TV-készülék elölnézete 3D infravörös sugárzója *TV állapotkijelzője (10. oldal) Hangerő gombok Program (csatorna) gombok A TV-készülék oldal- és hátulnézete Világító LED* Bemeneti forrás gomb Menü gomb Bekapcsolás gomb Távirányítóérzékelő 16 ETHERNET 18 C.I. SCART (AV/RGB/S-VIDEO) 15 HDMI 4 Pr Pb VIDEO L HDMI 1 HDMI 2 HDMI 3 (ARC) HDMI / PC ANALOG AUDIO INPUT PC IN DIGITAL AUDIO OUTPUT USB (WIFI) SERVICE Y AUDIO R 7 ANTENNA (LE732 series) SAT USB (HDD) 1 1 USB-csatlakozó (USB REC / MEDIA PLAYER / SZOFTVER / HDD READY / 3D SZEMÜVEG) 2 USB-csatlakozó (MEDIA PLAYER / SZOFTVER / HDD READY / 3D SZEMÜVEG) 3 USB-csatlakozó (csak Wi-Fi használata) 4 Fejhallgató-csatlakozó 5 SCART-csatlakozó (AV/RGB, Y/C bemenet) 6 PC-bemenet 7 Antennacsatlakozó 8 OPTIKAI DIGITÁLIS HANGKIMENET csatlakozója (SPDIF) 9 SERVICE csatlakozó (3,5 mm-es jack) 10 HDMI 1 (HDMI/DVI/ARC) 11 HDMI 2 (HDMI/DVI) 12 HDMI 3 (HDMI/DVI) 13 HDMI 4 (HDMI/DVI) 14 AUDIO bemenet DVI és számítógép használatához (3,5 mm-es jack csatlakozó) 15 COMMON INTERFACE kártyahely 16 Tápkábel csatlakozója 17 SAT (műholdas antenna bemenete) (csak az LE732 készülékeknél) 18 ETHERNET (10/100) hálózati csatlakozó 19 COMPONENTS / AV csatlakozók FIGYELMEZTETÉS A fülhallgatókból és fejhallgatókból származó túlzott hangnyomás halláskárosodást okozhat. Ne állítsa túl nagyra a hangerőt. A szakemberek azt tanácsolják, hogy ne használja hosszabb ideig nagy hangerővel a fejhallgatót. 4

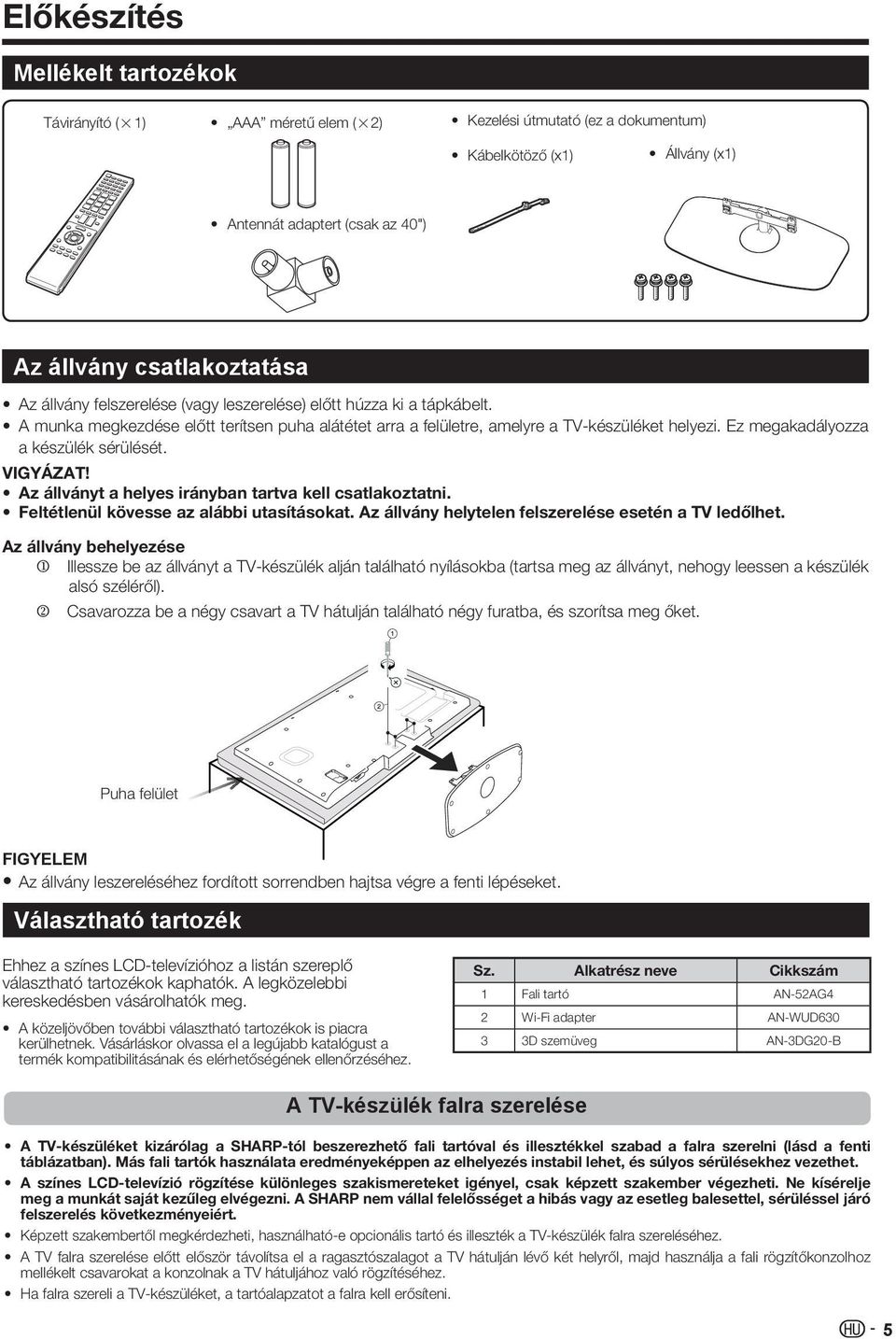

7 Előkészítés Mellékelt tartozékok Távirányító (g1) AAA méretű elem (g2) Kezelési útmutató (ez a dokumentum) Kábelkötöző (x1) Állvány (x1) Antennát adaptert (csak az 40") Az állvány csatlakoztatása Az állvány felszerelése (vagy leszerelése) előtt húzza ki a tápkábelt. A munka megkezdése előtt terítsen puha alátétet arra a felületre, amelyre a TV-készüléket helyezi. Ez megakadályozza a készülék sérülését. VIGYÁZAT! Az állványt a helyes irányban tartva kell csatlakoztatni. Feltétlenül kövesse az alábbi utasításokat. Az állvány helytelen felszerelése esetén a TV ledőlhet. Az állvány behelyezése Illessze be az állványt a TV-készülék alján található nyílásokba (tartsa meg az állványt, nehogy leessen a készülék alsó széléről). Csavarozza be a négy csavart a TV hátulján található négy furatba, és szorítsa meg őket. Puha felület Az állvány leszereléséhez fordított sorrendben hajtsa végre a fenti lépéseket. Választható tartozék Ehhez a színes LCD-televízióhoz a listán szereplő választható tartozékok kaphatók. A legközelebbi kereskedésben vásárolhatók meg. A közeljövőben további választható tartozékok is piacra kerülhetnek. Vásárláskor olvassa el a legújabb katalógust a termék kompatibilitásának és elérhetőségének ellenőrzéséhez. Sz. Alkatrész neve Cikkszám 1 Fali tartó AN-52AG4 2 Wi-Fi adapter AN-WUD D szemüveg AN-3DG20-B A TV-készülék falra szerelése A TV-készüléket kizárólag a SHARP-tól beszerezhető fali tartóval és illesztékkel szabad a falra szerelni (lásd a fenti táblázatban). Más fali tartók használata eredményeképpen az elhelyezés instabil lehet, és súlyos sérülésekhez vezethet. A színes LCD-televízió rögzítése különleges szakismereteket igényel, csak képzett szakember végezheti. Ne kísérelje meg a munkát saját kezűleg elvégezni. A SHARP nem vállal felelősséget a hibás vagy az esetleg balesettel, sérüléssel járó felszerelés következményeiért. Képzett szakembertől megkérdezheti, használható-e opcionális tartó és illeszték a TV-készülék falra szereléséhez. A TV falra szerelése előtt először távolítsa el a ragasztószalagot a TV hátulján lévő két helyről, majd használja a fali rögzítőkonzolhoz mellékelt csavarokat a konzolnak a TV hátuljához való rögzítéséhez. Ha falra szereli a TV-készüléket, a tartóalapzatot a falra kell erősíteni. 5

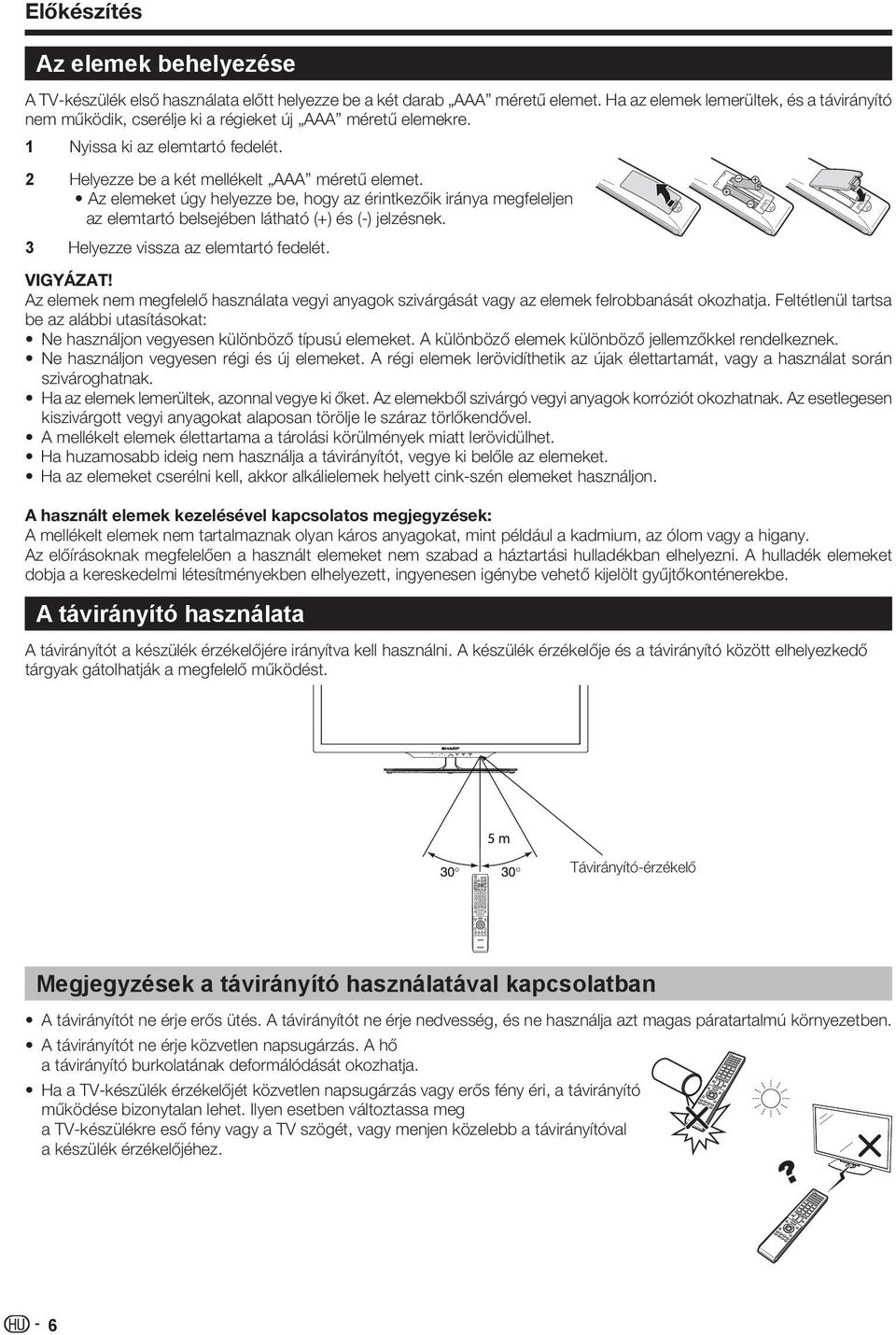

8 Előkészítés Az elemek behelyezése A TV-készülék első használata előtt helyezze be a két darab AAA méretű elemet. Ha az elemek lemerültek, és a távirányító nem működik, cserélje ki a régieket új AAA méretű elemekre. 1 Nyissa ki az elemtartó fedelét. 2 Helyezze be a két mellékelt AAA méretű elemet. Az elemeket úgy helyezze be, hogy az érintkezőik iránya megfeleljen az elemtartó belsejében látható (+) és (-) jelzésnek. 3 Helyezze vissza az elemtartó fedelét. VIGYÁZAT! Az elemek nem megfelelő használata vegyi anyagok szivárgását vagy az elemek felrobbanását okozhatja. Feltétlenül tartsa be az alábbi utasításokat: Ne használjon vegyesen különböző típusú elemeket. A különböző elemek különböző jellemzőkkel rendelkeznek. Ne használjon vegyesen régi és új elemeket. A régi elemek lerövidíthetik az újak élettartamát, vagy a használat során szivároghatnak. Ha az elemek lemerültek, azonnal vegye ki őket. Az elemekből szivárgó vegyi anyagok korróziót okozhatnak. Az esetlegesen kiszivárgott vegyi anyagokat alaposan törölje le száraz törlőkendővel. A mellékelt elemek élettartama a tárolási körülmények miatt lerövidülhet. Ha huzamosabb ideig nem használja a távirányítót, vegye ki belőle az elemeket. Ha az elemeket cserélni kell, akkor alkálielemek helyett cink-szén elemeket használjon. A használt elemek kezelésével kapcsolatos megjegyzések: A mellékelt elemek nem tartalmaznak olyan káros anyagokat, mint például a kadmium, az ólom vagy a higany. Az előírásoknak megfelelően a használt elemeket nem szabad a háztartási hulladékban elhelyezni. A hulladék elemeket dobja a kereskedelmi létesítményekben elhelyezett, ingyenesen igénybe vehető kijelölt gyűjtőkonténerekbe. A távirányító használata A távirányítót a készülék érzékelőjére irányítva kell használni. A készülék érzékelője és a távirányító között elhelyezkedő tárgyak gátolhatják a megfelelő működést. Távirányító-érzékelő Megjegyzések a távirányító használatával kapcsolatban A távirányítót ne érje erős ütés. A távirányítót ne érje nedvesség, és ne használja azt magas páratartalmú környezetben. A távirányítót ne érje közvetlen napsugárzás. A hő a távirányító burkolatának deformálódását okozhatja. Ha a TV-készülék érzékelőjét közvetlen napsugárzás vagy erős fény éri, a távirányító működése bizonytalan lehet. Ilyen esetben változtassa meg a TV-készülékre eső fény vagy a TV szögét, vagy menjen közelebb a távirányítóval a készülék érzékelőjéhez. 6

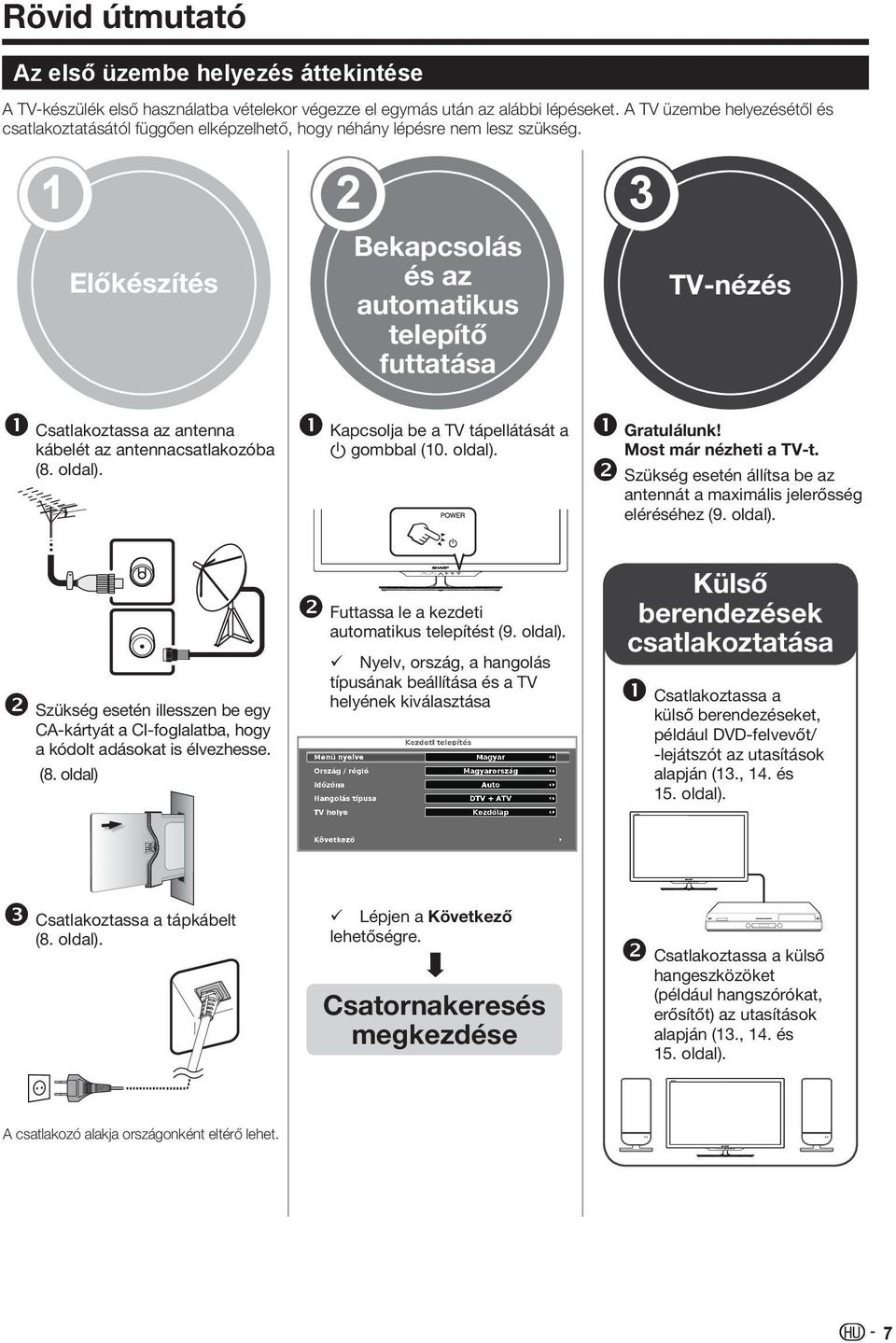

9 Rövid útmutató Az első üzembe helyezés áttekintése A TV-készülék első használatba vételekor végezze el egymás után az alábbi lépéseket. A TV üzembe helyezésétől és csatlakoztatásától függően elképzelhető, hogy néhány lépésre nem lesz szükség Előkészítés Bekapcsolás és az automatikus telepítő futtatása TV-nézés Csatlakoztassa az antenna kábelét az antennacsatlakozóba (8. oldal). Kapcsolja be a TV tápellátását a a gombbal (10. oldal). Gratulálunk! Most már nézheti a TV-t. Szükség esetén állítsa be az antennát a maximális jelerősség eléréséhez (9. oldal). Szükség esetén illesszen be egy CA-kártyát a CI-foglalatba, hogy a kódolt adásokat is élvezhesse. (8. oldal) Futtassa le a kezdeti automatikus telepítést (9. oldal). Nyelv, ország, a hangolás típusának beállítása és a TV helyének kiválasztása Külső berendezések csatlakoztatása Csatlakoztassa a külső berendezéseket, például DVD-felvevőt/ -lejátszót az utasítások alapján (13., 14. és 15. oldal). Csatlakoztassa a tápkábelt (8. oldal). Lépjen a Következő lehetőségre. Csatornakeresés megkezdése Csatlakoztassa a külső hangeszközöket (például hangszórókat, erősítőt) az utasítások alapján (13., 14. és 15. oldal). A csatlakozó alakja országonként eltérő lehet. 7

10 Rövid útmutató A készülék bekapcsolása előtti teendők 1 A CI-modult csatlakozó élével előrefelé óvatosan illessze be a CI-foglalatba. 2 A CI-modulon található emblémának a készülék hátulja felől nézve kifelé kell néznie. Tápkábel A csatlakozó alakja országonként eltérő lehet. A TV-készüléket a fali csatlakozóaljzat közelében helyezze el, és tartsa a csatlakozódugót elérhető helyen. CA-kártya behelyezése Kódolt digitális adók vételéhez Common Interface modult (közös illesztőfelületű vagy CI-modult) és egy CA-kártyát kell helyeznie a televízió CI-foglalatába. A CI-modul és a CA-kártya nem tartozék. Rendszerint a forgalmazótól szerezhetők be. A CA-kártya behelyezése a CI-modulba 1 A CA-kártyát ütközésig tolja be a CI-modulba úgy, hogy az aranyszínű érintkezők a CImodulnak a szolgáltató emblémájával jelzett oldala felé nézzenek. Ügyeljen a CA-kártyára nyomtatott nyíl irányára. A CI-modul behelyezése a CI-foglalatba 2 A CI-modult csatlakozó élével előrefelé óvatosan illessze be a CI-foglalatba. A CI-modulon található emblémának a készülék hátulja felől nézve kifelé kell néznie. Ne erőltesse a modul behelyezését. Ügyeljen arra, hogy a modul ne hajoljon meg a művelet során. Szabványos DIN45325 dugasz (IEC 169-2) 75q-os koaxiális kábel A CI-modul információinak ellenőrzése 1 A MENU gomb megnyomásával hívja elő a KÉP menüt. 2 A c/d gombokkal válassza ki a CSATORNA menüt. A menü tartalma a CI-modul szolgáltatójától függ. 3 Az a/b gombokkal válassza ki a CI információ elemet, majd nyomja meg az OK gombot. Modul Megjelennek a CI-modul általános adatai. Menü Megjelennek az egyes CA-kártyák beállítási paraméterei. Érdeklődés Itt adhat meg számértékeket, például jelszót. Az egyes képernyők tartalma a CI-modult biztosító szolgáltatótól függ. Ügyeljen arra, hogy a CI-modul megfelelően legyen beillesztve. Ez a menü csak digitális állomások esetében érhető el. Amikor először helyez be CA-kártyát a CI+ rendszerrel kompatibilis CI-modulba, körülbelül 30 másodpercet vesz igénybe a licenckulcs hitelesítése. A folyamat sikertelen lehet, ha nem érkezik bemeneti jel az antennáról, vagy ha korábban nem futtatták az Automatikus telepítés funkciót. A CI+ rendszerrel kompatibilis CI-modul időnként firmware-frissítést hajt végre. Előfordulhat, hogy a frissítés befejeződéséig a készülék nem képes semmilyen TV-kép vételére. A frissítés során csak a Bekapcsolás gomb használható. A CI+ rendszerrel kompatibilis CI-modul nem engedélyezi a másolásvédett programok megjelenítését a monitorkimeneten. Ha a TV-készülék CI+ rendszerrel kompatibilis adások vételekor egy a CA-kártyára vonatkozó, a frissítést megerősítő üzenetet jelenít meg, kövesse a képernyőn megjelenő utasításokat. 8

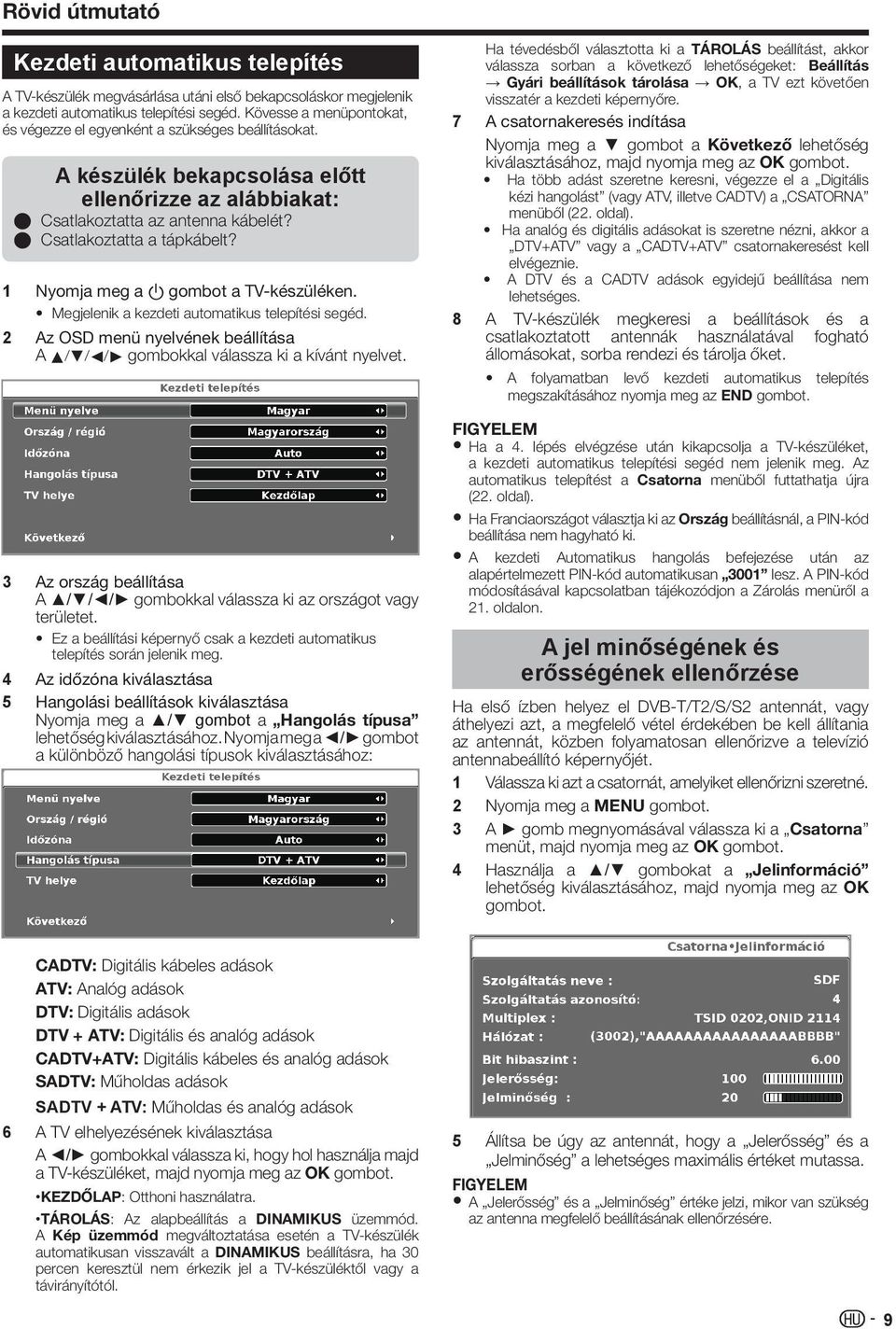

11 Rövid útmutató Kezdeti automatikus telepítés A TV-készülék megvásárlása utáni első bekapcsoláskor megjelenik a kezdeti automatikus telepítési segéd. Kövesse a menüpontokat, és végezze el egyenként a szükséges beállításokat. A készülék bekapcsolása előtt ellenőrizze az alábbiakat: E Csatlakoztatta az antenna kábelét? E Csatlakoztatta a tápkábelt? 1 Nyomja meg a a gombot a TV-készüléken. Megjelenik a kezdeti automatikus telepítési segéd. 2 Az OSD menü nyelvének beállítása A a/b/c/d gombokkal válassza ki a kívánt nyelvet. 3 Az ország beállítása A / / / gombokkal válassza ki az országot vagy területet. Ez a beállítási képernyő csak a kezdeti automatikus telepítés során jelenik meg. 4 Az időzóna kiválasztása 5 Hangolási beállítások kiválasztása Nyomja meg a / gombot a Hangolás típusa lehetőség kiválasztásához. Nyomja meg a / gombot a különböző hangolási típusok kiválasztásához: Ha tévedésből választotta ki a TÁROLÁS beállítást, akkor válassza sorban a következő lehetőségeket: Beállítás Gyári beállítások tárolása OK, a TV ezt követően visszatér a kezdeti képernyőre. 7 A csatornakeresés indítása Nyomja meg a gombot a Következő lehetőség kiválasztásához, majd nyomja meg az OK gombot. Ha több adást szeretne keresni, végezze el a Digitális kézi hangolást (vagy ATV, illetve CADTV) a CSATORNA menüből (22. oldal). Ha analóg és digitális adásokat is szeretne nézni, akkor a DTV+ATV vagy a CADTV+ATV csatornakeresést kell elvégeznie. A DTV és a CADTV adások egyidejű beállítása nem lehetséges. 8 A TV-készülék megkeresi a beállítások és a csatlakoztatott antennák használatával fogható állomásokat, sorba rendezi és tárolja őket. A folyamatban levő kezdeti automatikus telepítés megszakításához nyomja meg az END gombot. Ha a 4. lépés elvégzése után kikapcsolja a TV-készüléket, a kezdeti automatikus telepítési segéd nem jelenik meg. Az automatikus telepítést a Csatorna menüből futtathatja újra (22. oldal). Ha Franciaországot választja ki az Ország beállításnál, a PIN-kód beállítása nem hagyható ki. A kezdeti Automatikus hangolás befejezése után az alapértelmezett PIN-kód automatikusan 3001 lesz. A PIN-kód módosításával kapcsolatban tájékozódjon a Zárolás menüről a 21. oldalon. A jel minőségének és erősségének ellenőrzése Ha első ízben helyez el DVB-T/T2/S/S2 antennát, vagy áthelyezi azt, a megfelelő vétel érdekében be kell állítania az antennát, közben folyamatosan ellenőrizve a televízió antennabeállító képernyőjét. 1 Válassza ki azt a csatornát, amelyiket ellenőrizni szeretné. 2 Nyomja meg a MENU gombot. 3 A gomb megnyomásával válassza ki a Csatorna menüt, majd nyomja meg az OK gombot. 4 Használja a / gombokat a Jelinformáció lehetőség kiválasztásához, majd nyomja meg az OK gombot. CADTV: Digitális kábeles adások ATV: Analóg adások DTV: Digitális adások DTV + ATV: Digitális és analóg adások CADTV+ATV: Digitális kábeles és analóg adások SADTV: Műholdas adások SADTV + ATV: Műholdas és analóg adások 6 A TV elhelyezésének kiválasztása A / gombokkal válassza ki, hogy hol használja majd a TV-készüléket, majd nyomja meg az OK gombot. KEZDŐLAP: Otthoni használatra. TÁROLÁS: Az alapbeállítás a DINAMIKUS üzemmód. A Kép üzemmód megváltoztatása esetén a TV-készülék automatikusan visszavált a DINAMIKUS beállításra, ha 30 percen keresztül nem érkezik jel a TV-készüléktől vagy a távirányítótól. 5 Állítsa be úgy az antennát, hogy a Jelerősség és a Jelminőség a lehetséges maximális értéket mutassa. A Jelerősség és a Jelminőség értéke jelzi, mikor van szükség az antenna megfelelő beállításának ellenőrzésére. 9

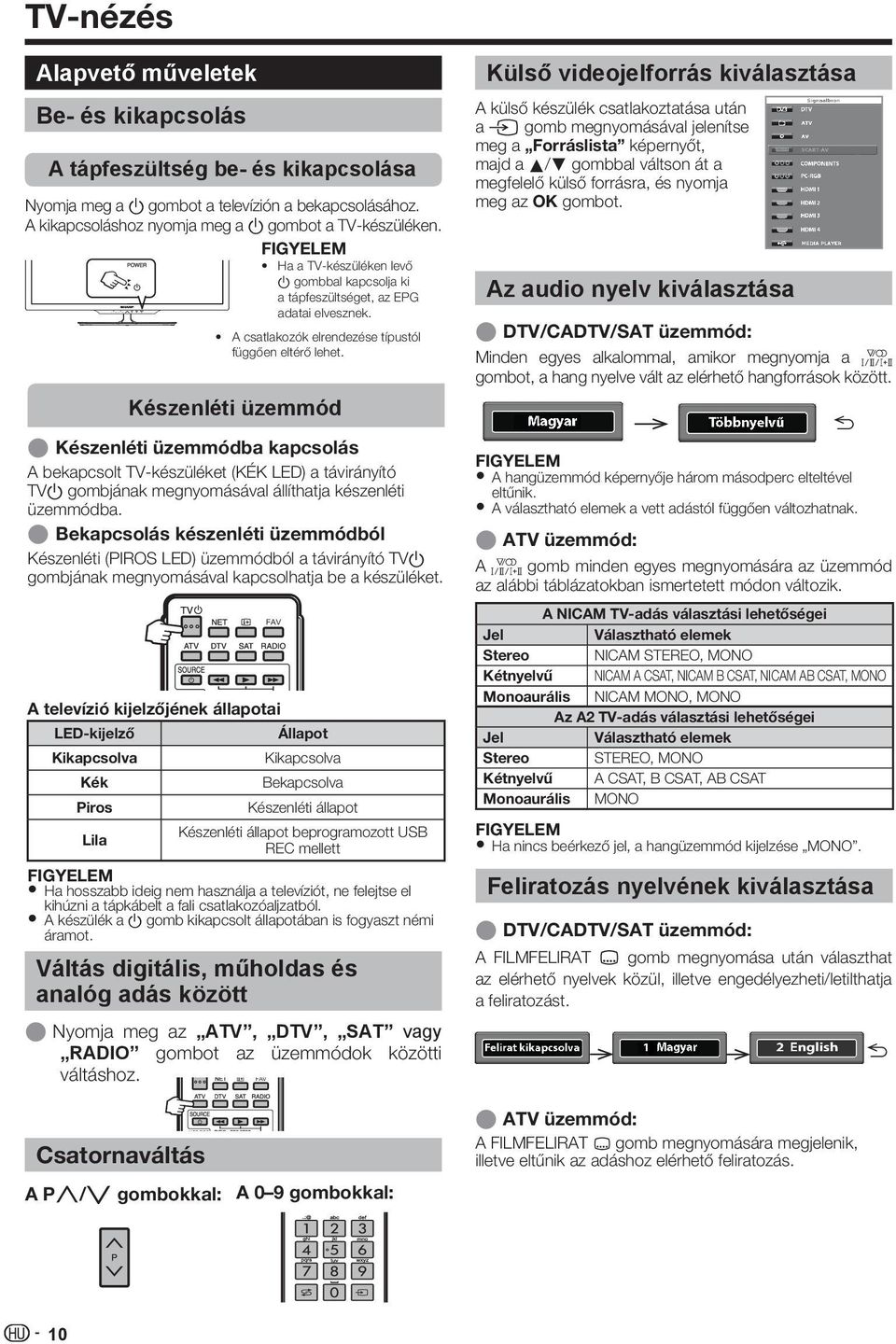

12 TV-nézés Alapvető műveletek Be- és kikapcsolás A tápfeszültség be- és kikapcsolása Nyomja meg a a gombot a televízión a bekapcsolásához. A kikapcsoláshoz nyomja meg a a gombot a TV-készüléken. Ha a TV-készüléken levő a gombbal kapcsolja ki a tápfeszültséget, az EPG adatai elvesznek. A csatlakozók elrendezése típustól függően eltérő lehet. Készenléti üzemmód E Készenléti üzemmódba kapcsolás A bekapcsolt TV-készüléket (KÉK LED) a távirányító TVa gombjának megnyomásával állíthatja készenléti üzemmódba. E Bekapcsolás készenléti üzemmódból Készenléti (PIROS LED) üzemmódból a távirányító TVa gombjának megnyomásával kapcsolhatja be a készüléket. A televízió kijelzőjének állapotai LED-kijelző Kikapcsolva Kék Piros Lila Állapot Kikapcsolva Bekapcsolva Készenléti állapot Készenléti állapot beprogramozott USB REC mellett Ha hosszabb ideig nem használja a televíziót, ne felejtse el kihúzni a tápkábelt a fali csatlakozóaljzatból. A készülék a a gomb kikapcsolt állapotában is fogyaszt némi áramot. Váltás digitális, műholdas és analóg adás között E Nyomja meg az ATV, DTV, SAT vagy RADIO gombot az üzemmódok közötti váltáshoz. FAV FAV Külső videojelforrás kiválasztása A külső készülék csatlakoztatása után a b gomb megnyomásával jelenítse meg a Forráslista képernyőt, majd a a/b gombbal váltson át a megfelelő külső forrásra, és nyomja meg az OK gombot. Az audio nyelv kiválasztása E DTV/CADTV/SAT üzemmód: Minden egyes alkalommal, amikor megnyomja a 2 gombot, a hang nyelve vált az elérhető hangforrások között. A hangüzemmód képernyője három másodperc elteltével eltűnik. A választható elemek a vett adástól függően változhatnak. E ATV üzemmód: A 2 gomb minden egyes megnyomására az üzemmód az alábbi táblázatokban ismertetett módon változik. A NICAM TV-adás választási lehetőségei Jel Választható elemek Stereo NICAM STEREO, MONO Kétnyelvű NICAM A CSAT, NICAM B CSAT, NICAM AB CSAT, MONO Monoaurális NICAM MONO, MONO Az A2 TV-adás választási lehetőségei Jel Választható elemek Stereo STEREO, MONO Kétnyelvű A CSAT, B CSAT, AB CSAT Monoaurális MONO Ha nincs beérkező jel, a hangüzemmód kijelzése MONO. Feliratozás nyelvének kiválasztása E DTV/CADTV/SAT üzemmód: 6 A FILMFELIRAT [ gomb megnyomása után választhat az elérhető nyelvek közül, illetve engedélyezheti/letilthatja a feliratozást. 6 USB REC Csatornaváltás A Pr/s gombokkal: A 0 9 gombokkal: E ATV üzemmód: A FILMFELIRAT [ gomb megnyomására megjelenik, illetve eltűnik az adáshoz elérhető feliratozás. 10

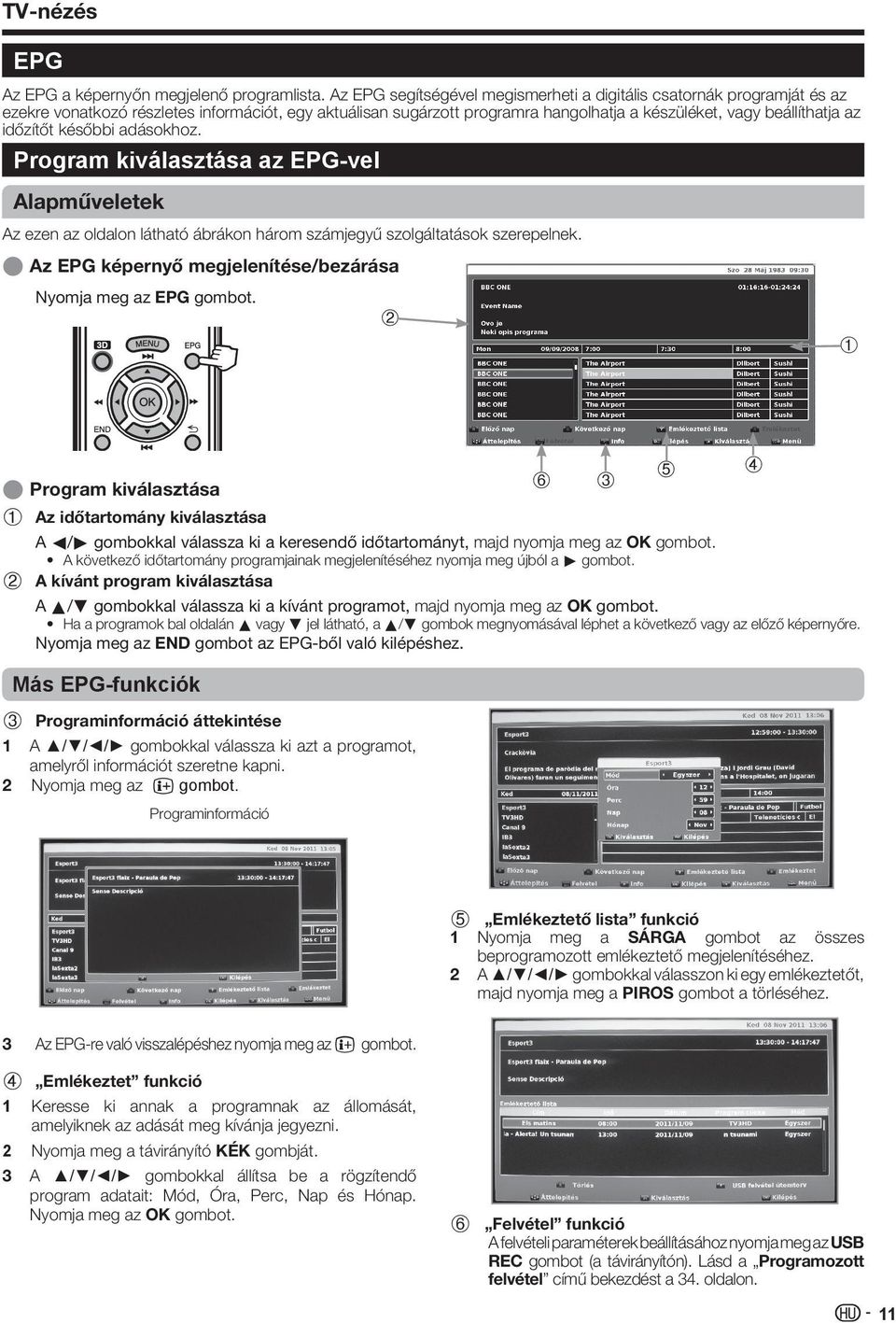

13 TV-nézés EPG Az EPG a képernyőn megjelenő programlista. Az EPG segítségével megismerheti a digitális csatornák programját és az ezekre vonatkozó részletes információt, egy aktuálisan sugárzott programra hangolhatja a készüléket, vagy beállíthatja az időzítőt későbbi adásokhoz. Program kiválasztása az EPG-vel Alapműveletek Az ezen az oldalon látható ábrákon három számjegyű szolgáltatások szerepelnek. E Az EPG képernyő megjelenítése/bezárása Nyomja meg az EPG gombot. 2 1 U V S T 6 E Program kiválasztása Az időtartomány kiválasztása A c/d gombokkal válassza ki a keresendő időtartományt, majd nyomja meg az OK gombot. A következő időtartomány programjainak megjelenítéséhez nyomja meg újból a d gombot. 2 A kívánt program kiválasztása A a/b gombokkal válassza ki a kívánt programot, majd nyomja meg az OK gombot. Ha a programok bal oldalán a vagy b jel látható, a a/b gombok megnyomásával léphet a következő vagy az előző képernyőre. Nyomja meg az END gombot az EPG-ből való kilépéshez. Más EPG-funkciók 3 Programinformáció áttekintése 1 2 A / / / gombokkal válassza ki azt a programot, amelyről információt szeretne kapni. Nyomja meg az p gombot. Programinformáció 5 Emlékeztető lista funkció 1 Nyomja meg a SÁRGA gombot az összes beprogramozott emlékeztető megjelenítéséhez. 2 A / / / gombokkal válasszon ki egy emlékeztetőt, majd nyomja meg a PIROS gombot a törléséhez. 3 Az EPG-re való visszalépéshez nyomja meg az p gombot. 4 Emlékeztet funkció 1 Keresse ki annak a programnak az állomását, amelyiknek az adását meg kívánja jegyezni. 2 Nyomja meg a távirányító KÉK gombját. 3 A / / / gombokkal állítsa be a rögzítendő program adatait: Mód, Óra, Perc, Nap és Hónap. Nyomja meg az OK gombot. 6 Felvétel funkció A felvételi paraméterek beállításához nyomja meg az USB REC gombot (a távirányítón). Lásd a Programozott felvétel című bekezdést a 34. oldalon. 11

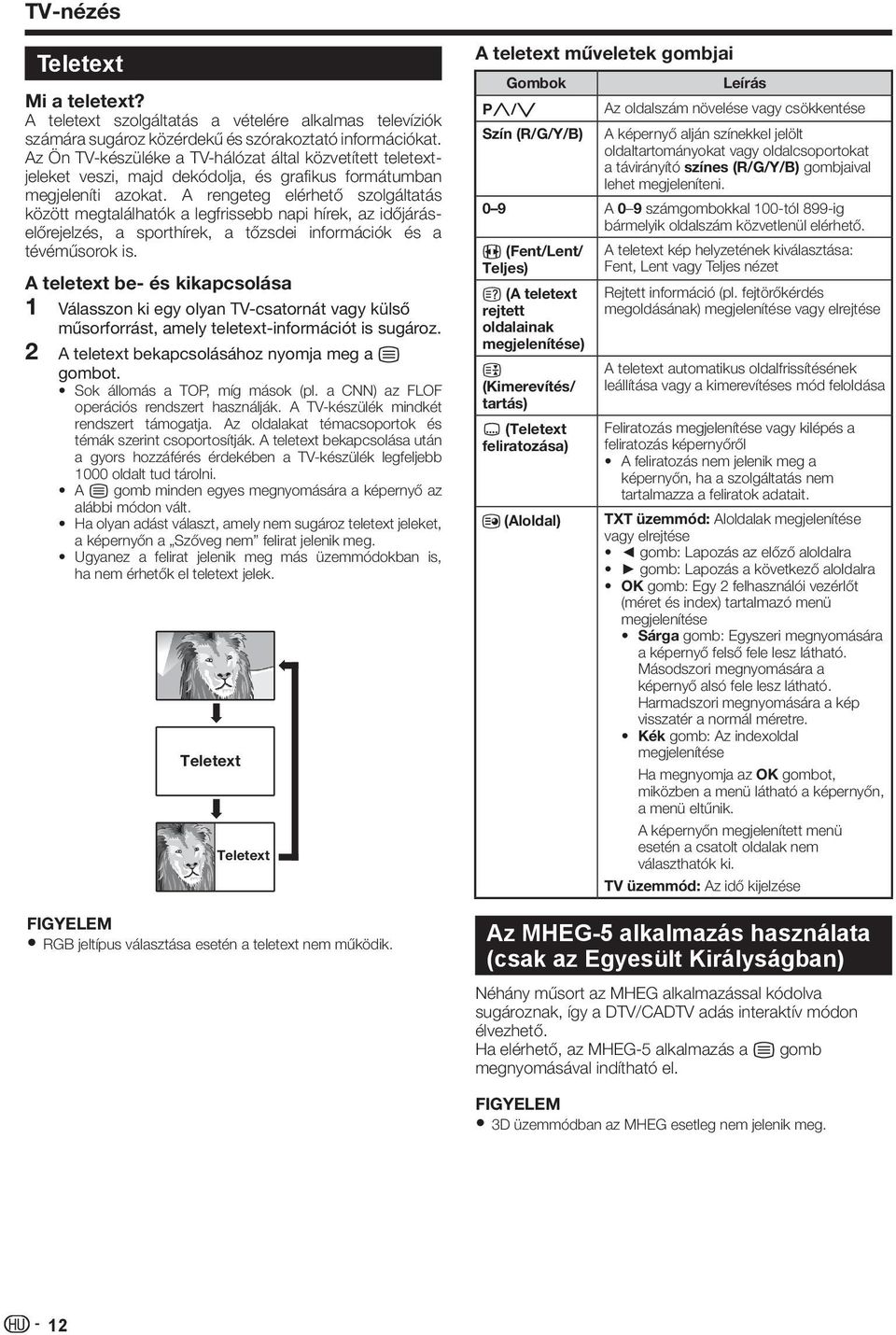

14 TV-nézés Teletext Mi a teletext? A teletext szolgáltatás a vételére alkalmas televíziók számára sugároz közérdekű és szórakoztató információkat. Az Ön TV-készüléke a TV-hálózat által közvetített teletextjeleket veszi, majd dekódolja, és grafikus formátumban megjeleníti azokat. A rengeteg elérhető szolgáltatás között megtalálhatók a legfrissebb napi hírek, az időjáráselőrejelzés, a sporthírek, a tőzsdei információk és a tévéműsorok is. A teletext be- és kikapcsolása 1 Válasszon ki egy olyan TV-csatornát vagy külső műsorforrást, amely teletext-információt is sugároz. 2 A teletext bekapcsolásához nyomja meg a m gombot. Sok állomás a TOP, míg mások (pl. a CNN) az FLOF operációs rendszert használják. A TV-készülék mindkét rendszert támogatja. Az oldalakat témacsoportok és témák szerint csoportosítják. A teletext bekapcsolása után a gyors hozzáférés érdekében a TV-készülék legfeljebb 1000 oldalt tud tárolni. A m gomb minden egyes megnyomására a képernyő az alábbi módon vált. Ha olyan adást választ, amely nem sugároz teletext jeleket, a képernyőn a Szőveg nem felirat jelenik meg. Ugyanez a felirat jelenik meg más üzemmódokban is, ha nem érhetők el teletext jelek. Teletext Teletext RGB jeltípus választása esetén a teletext nem működik. A teletext műveletek gombjai Gombok Pr/s Szín (R/G/Y/B) Leírás Az oldalszám növelése vagy csökkentése A képernyő alján színekkel jelölt oldaltartományokat vagy oldalcsoportokat a távirányító színes (R/G/Y/B) gombjaival lehet megjeleníteni. 0 9 A 0 9 számgombokkal 100-tól 899-ig bármelyik oldalszám közvetlenül elérhető. f (Fent/Lent/ Teljes) k (A teletext rejtett oldalainak megjelenítése) 3 (Kimerevítés/ tartás) [ (Teletext feliratozása) A teletext kép helyzetének kiválasztása: Fent, Lent vagy Teljes nézet Rejtett információ (pl. fejtörőkérdés megoldásának) megjelenítése vagy elrejtése A teletext automatikus oldalfrissítésének leállítása vagy a kimerevítéses mód feloldása Feliratozás megjelenítése vagy kilépés a feliratozás képernyőről A feliratozás nem jelenik meg a képernyőn, ha a szolgáltatás nem tartalmazza a feliratok adatait. 1 (Aloldal) TXT üzemmód: Aloldalak megjelenítése vagy elrejtése gomb: Lapozás az előző aloldalra gomb: Lapozás a következő aloldalra OK gomb: Egy 2 felhasználói vezérlőt (méret és index) tartalmazó menü megjelenítése Sárga gomb: Egyszeri megnyomására a képernyő felső fele lesz látható. Másodszori megnyomására a képernyő alsó fele lesz látható. Harmadszori megnyomására a kép visszatér a normál méretre. Kék gomb: Az indexoldal megjelenítése Ha megnyomja az OK gombot, miközben a menü látható a képernyőn, a menü eltűnik. A képernyőn megjelenített menü esetén a csatolt oldalak nem választhatók ki. TV üzemmód: Az idő kijelzése Az MHEG-5 alkalmazás használata (csak az Egyesült Királyságban) Néhány műsort az MHEG alkalmazással kódolva sugároznak, így a DTV/CADTV adás interaktív módon élvezhető. Ha elérhető, az MHEG-5 alkalmazás a m gomb megnyomásával indítható el. 3D üzemmódban az MHEG esetleg nem jelenik meg. 12

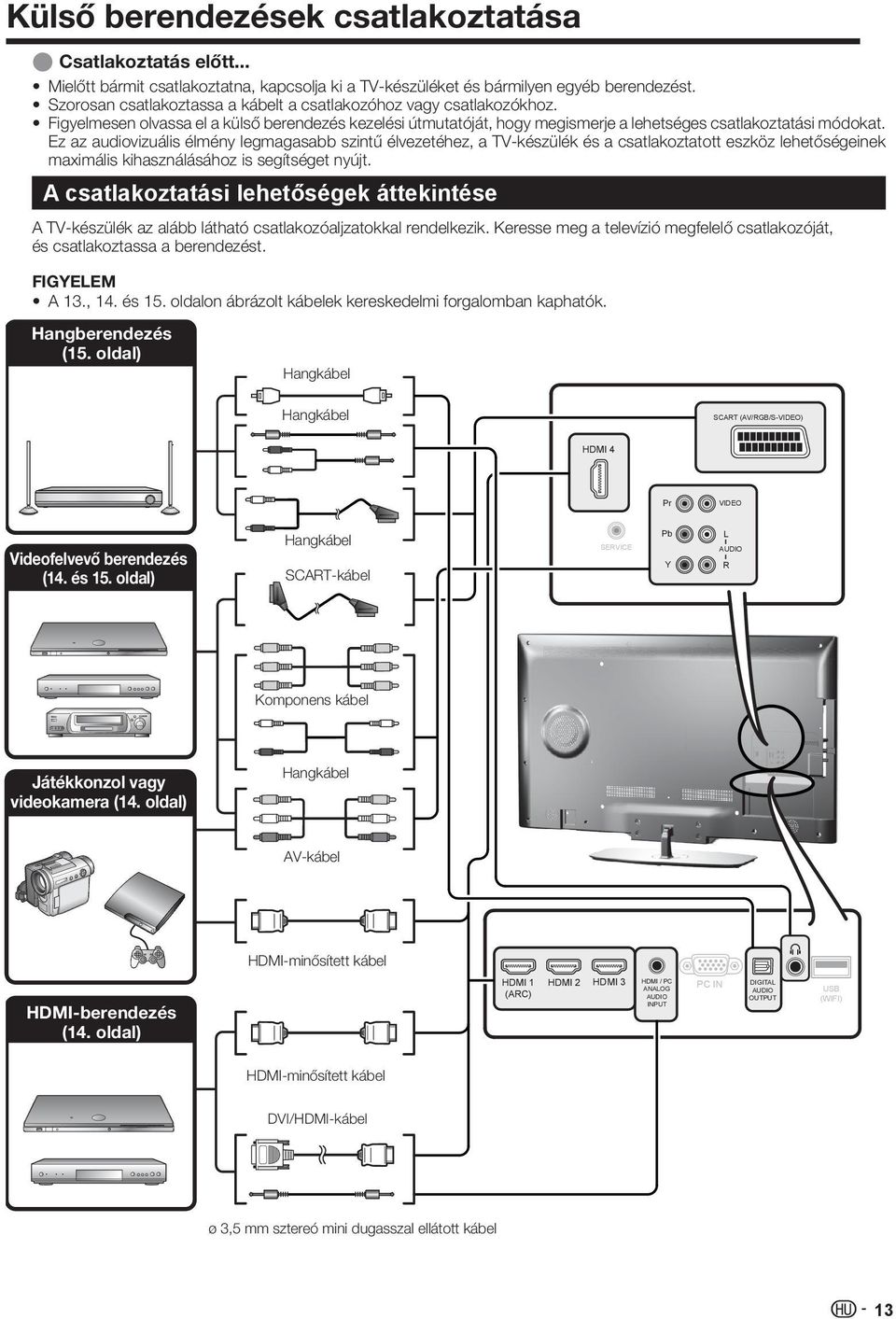

15 Külső berendezések csatlakoztatása E Csatlakoztatás előtt... Mielőtt bármit csatlakoztatna, kapcsolja ki a TV-készüléket és bármilyen egyéb berendezést. Szorosan csatlakoztassa a kábelt a csatlakozóhoz vagy csatlakozókhoz. Figyelmesen olvassa el a külső berendezés kezelési útmutatóját, hogy megismerje a lehetséges csatlakoztatási módokat. Ez az audiovizuális élmény legmagasabb szintű élvezetéhez, a TV-készülék és a csatlakoztatott eszköz lehetőségeinek maximális kihasználásához is segítséget nyújt. A csatlakoztatási lehetőségek áttekintése A TV-készülék az alább látható csatlakozóaljzatokkal rendelkezik. Keresse meg a televízió megfelelő csatlakozóját, és csatlakoztassa a berendezést. A 13., 14. és 15. oldalon ábrázolt kábelek kereskedelmi forgalomban kaphatók. Hangberendezés (15. oldal) Hangkábel Hangkábel SCART (AV/RGB/S-VIDEO) HDMI 4 Pr VIDEO Videofelvevő berendezés (14. és 15. oldal) Hangkábel SCART-kábel SERVICE Pb Y L AUDIO R Komponens kábel Játékkonzol vagy videokamera (14. oldal) Hangkábel AV-kábel HDMI-minősített kábel HDMI-berendezés (14. oldal) HDMI 1 (ARC) HDMI 2 HDMI 3 HDMI / PC PC IN DIGITAL ANALOG AUDIO AUDIO OUTPUT INPUT USB (WIFI) HDMI-minősített kábel DVI/HDMI-kábel ø 3,5 mm sztereó mini dugasszal ellátott kábel 13

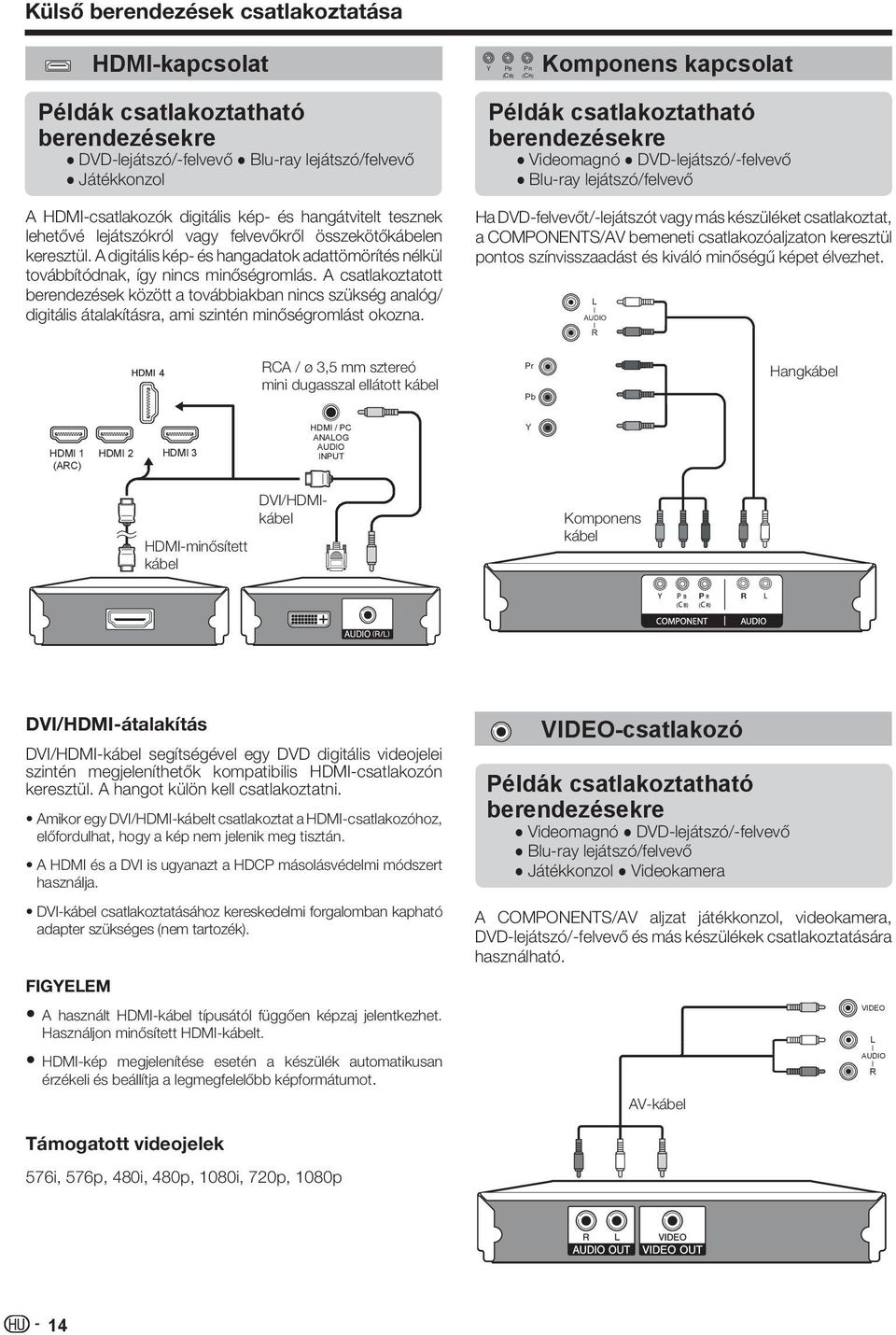

16 Külső berendezések csatlakoztatása HDMI-kapcsolat Y PB PR (CB) (CR) Komponens kapcsolat Példák csatlakoztatható berendezésekre DVD-lejátszó/-felvevő Blu-ray lejátszó/felvevő Játékkonzol A HDMI-csatlakozók digitális kép- és hangátvitelt tesznek lehetővé lejátszókról vagy felvevőkről összekötőkábelen keresztül. A digitális kép- és hangadatok adattömörítés nélkül továbbítódnak, így nincs minőségromlás. A csatlakoztatott berendezések között a továbbiakban nincs szükség analóg/ digitális átalakításra, ami szintén minőségromlást okozna. Példák csatlakoztatható berendezésekre Videomagnó DVD-lejátszó/-felvevő Blu-ray lejátszó/felvevő Ha DVD-felvevőt/-lejátszót vagy más készüléket csatlakoztat, a COMPONENTS/AV bemeneti csatlakozóaljzaton keresztül pontos színvisszaadást és kiváló minőségű képet élvezhet. L AUDIO R RCA / ø 3,5 mm sztereó mini dugasszal ellátott kábel Pr Pb Hangkábel HDMI 1 (ARC) HDMI 2 HDMI 3 HDMI / PC ANALOG AUDIO INPUT Y DVI/HDMIkábel HDMI-minősített kábel Komponens kábel P R DVI/HDMI-átalakítás DVI/HDMI-kábel segítségével egy DVD digitális videojelei szintén megjeleníthetők kompatibilis HDMI-csatlakozón keresztül. A hangot külön kell csatlakoztatni. Amikor egy DVI/HDMI-kábelt csatlakoztat a HDMI-csatlakozóhoz, előfordulhat, hogy a kép nem jelenik meg tisztán. A HDMI és a DVI is ugyanazt a HDCP másolásvédelmi módszert használja. DVI-kábel csatlakoztatásához kereskedelmi forgalomban kapható adapter szükséges (nem tartozék). A használt HDMI-kábel típusától függően képzaj jelentkezhet. Használjon minősített HDMI-kábelt. HDMI-kép megjelenítése esetén a készülék automatikusan érzékeli és beállítja a legmegfelelőbb képformátumot. VIDEO-csatlakozó Példák csatlakoztatható berendezésekre Videomagnó DVD-lejátszó/-felvevő Blu-ray lejátszó/felvevő Játékkonzol Videokamera A COMPONENTS/AV aljzat játékkonzol, videokamera, DVD-lejátszó/-felvevő és más készülékek csatlakoztatására használható. AV-kábel VIDEO L AUDIO R Támogatott videojelek 576i, 576p, 480i, 480p, 1080i, 720p, 1080p 14

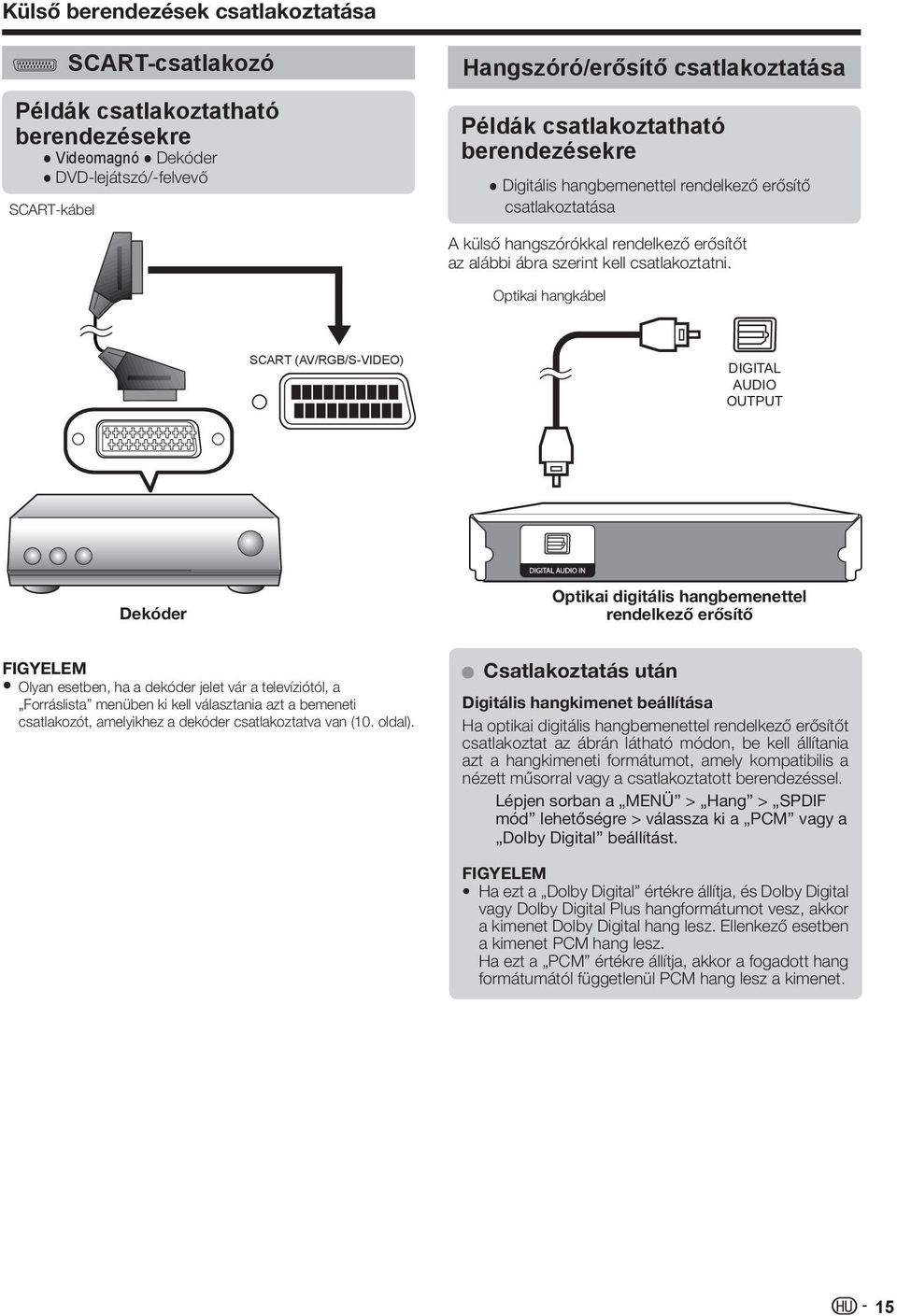

17 Külső berendezések csatlakoztatása SCART-csatlakozó Példák csatlakoztatható berendezésekre Videomagnó Dekóder DVD-lejátszó/-felvevő SCART-kábel Hangszóró/erősítő csatlakoztatása Példák csatlakoztatható berendezésekre Digitális hangbemenettel rendelkező erősítő csatlakoztatása A külső hangszórókkal rendelkező erősítőt az alábbi ábra szerint kell csatlakoztatni. Optikai hangkábel SCART (AV/RGB/S-VIDEO) DIGITAL AUDIO OUTPUT Dekóder Optikai digitális hangbemenettel rendelkező erősítő Olyan esetben, ha a dekóder jelet vár a televíziótól, a Forráslista menüben ki kell választania azt a bemeneti csatlakozót, amelyikhez a dekóder csatlakoztatva van (10. oldal). Csatlakoztatás után Digitális hangkimenet beállítása Ha optikai digitális hangbemenettel rendelkező erősítőt csatlakoztat az ábrán látható módon, be kell állítania azt a hangkimeneti formátumot, amely kompatibilis a nézett műsorral vagy a csatlakoztatott berendezéssel. Lépjen sorban a MENÜ > Hang > SPDIF mód lehetőségre > válassza ki a PCM vagy a Dolby Digital beállítást. Ha ezt a Dolby Digital értékre állítja, és Dolby Digital vagy Dolby Digital Plus hangformátumot vesz, akkor a kimenet Dolby Digital hang lesz. Ellenkező esetben a kimenet PCM hang lesz. Ha ezt a PCM értékre állítja, akkor a fogadott hang formátumától függetlenül PCM hang lesz a kimenet. 15

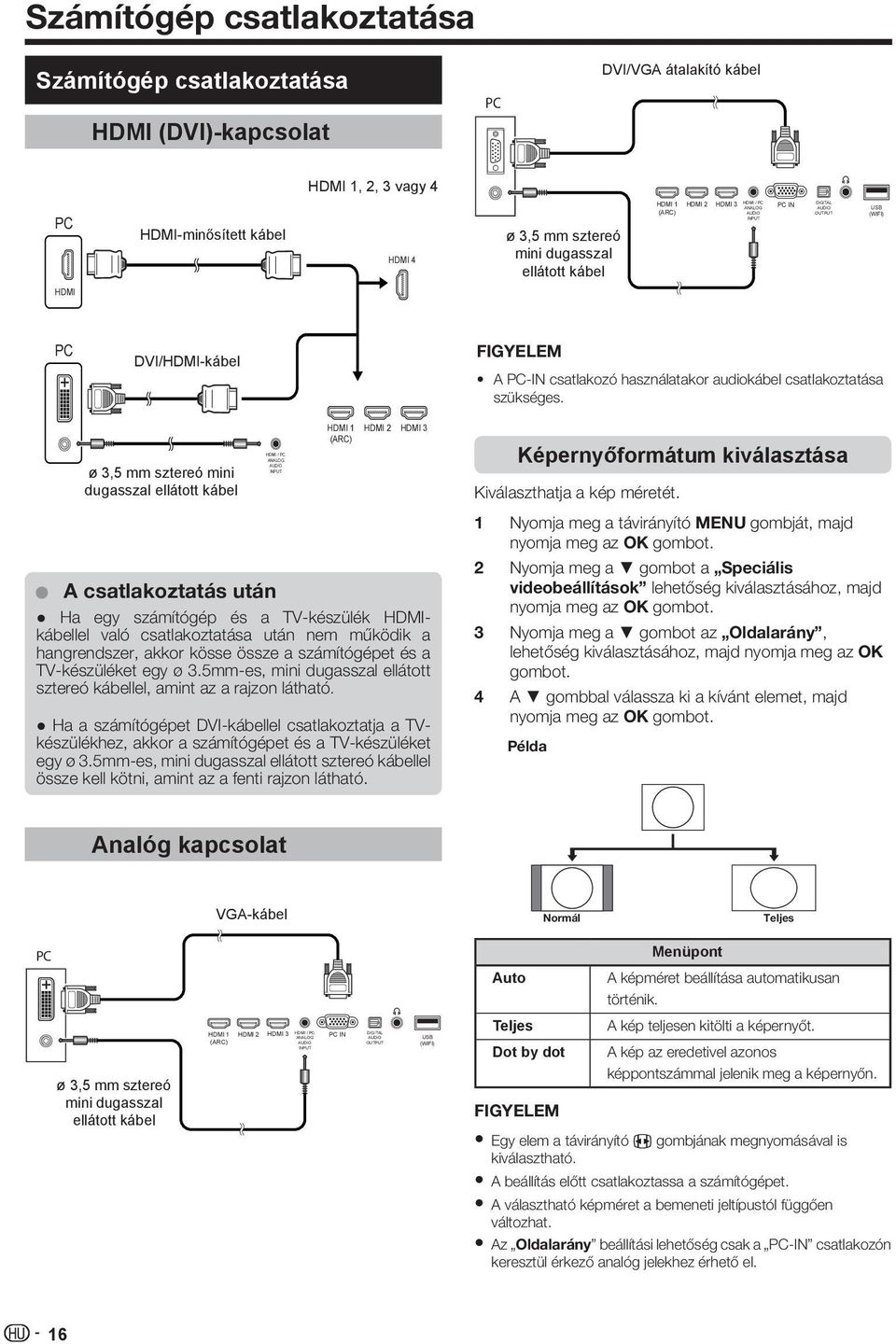

18 Számítógép csatlakoztatása Számítógép csatlakoztatása HDMI (DVI)-kapcsolat PC DVI/VGA átalakító kábel HDMI 1, 2, 3 vagy 4 PC HDMI-minősített kábel HDMI 4 ø 3,5 mm sztereó mini dugasszal ellátott kábel HDMI / PC DIGITAL HDMI 1 HDMI 2 HDMI 3 ANALOG PC IN AUDIO (ARC) AUDIO OUTPUT INPUT USB (WIFI) HDMI PC DVI/HDMI-kábel A PC-IN csatlakozó használatakor audiokábel csatlakoztatása szükséges. ø 3,5 mm sztereó mini dugasszal ellátott kábel A csatlakoztatás után Ha egy számítógép és a TV-készülék HDMIkábellel való csatlakoztatása után nem működik a hangrendszer, akkor kösse össze a számítógépet és a TV-készüléket egy ø 3.5mm-es, mini dugasszal ellátott sztereó kábellel, amint az a rajzon látható. Ha a számítógépet DVI-kábellel csatlakoztatja a TVkészülékhez, akkor a számítógépet és a TV-készüléket egy ø 3.5mm-es, mini dugasszal ellátott sztereó kábellel össze kell kötni, amint az a fenti rajzon látható. HDMI / PC ANALOG AUDIO INPUT HDMI 1 (ARC) HDMI 2 HDMI 3 Képernyőformátum kiválasztása Kiválaszthatja a kép méretét. 1 Nyomja meg a távirányító MENU gombját, majd nyomja meg az OK gombot. 2 Nyomja meg a gombot a Speciális videobeállítások lehetőség kiválasztásához, majd nyomja meg az OK gombot. 3 Nyomja meg a gombot az Oldalarány, lehetőség kiválasztásához, majd nyomja meg az OK gombot. 4 A gombbal válassza ki a kívánt elemet, majd nyomja meg az OK gombot. Példa Analóg kapcsolat VGA-kábel Normál Teljes PC Auto Menüpont A képméret beállítása automatikusan történik. ø 3,5 mm sztereó mini dugasszal ellátott kábel HDMI / PC DIGITAL HDMI 1 HDMI 2 HDMI 3 PC IN ANALOG AUDIO (ARC) AUDIO OUTPUT INPUT USB (WIFI) Teljes Dot by dot A kép teljesen kitölti a képernyőt. A kép az eredetivel azonos képpontszámmal jelenik meg a képernyőn. Egy elem a távirányító f gombjának megnyomásával is kiválasztható. A beállítás előtt csatlakoztassa a számítógépet. A választható képméret a bemeneti jeltípustól függően változhat. Az Oldalarány beállítási lehetőség csak a PC-IN csatlakozón keresztül érkező analóg jelekhez érhető el. 16

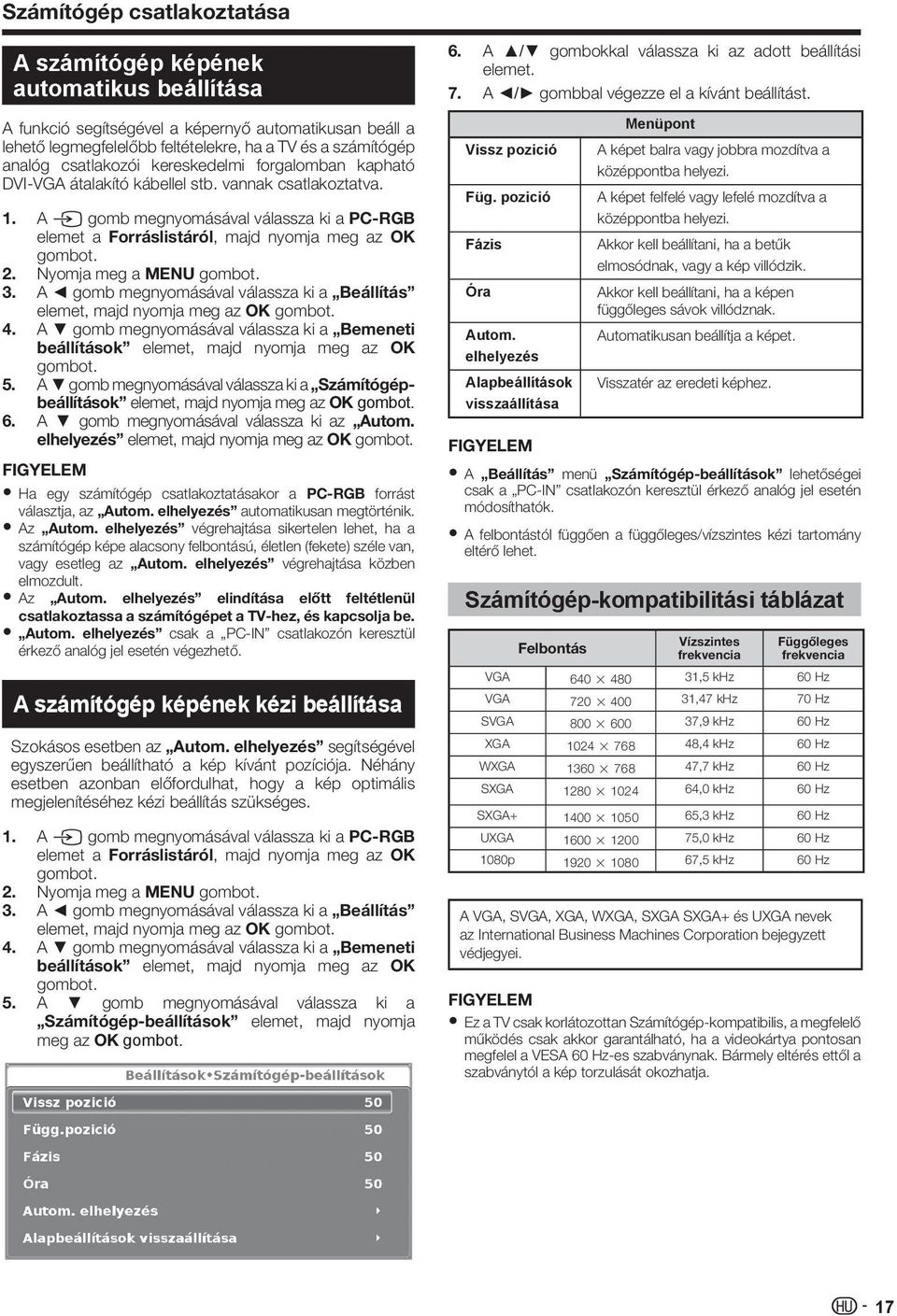

19 Számítógép csatlakoztatása 1 1 A számítógép képének automatikus beállítása A funkció segítségével a képernyő automatikusan beáll a lehető legmegfelelőbb feltételekre, ha a TV és a számítógép analóg csatlakozói kereskedelmi forgalomban kapható DVI-VGA átalakító kábellel stb. vannak csatlakoztatva. 1. A b gomb megnyomásával válassza ki a PC-RGB elemet a Forráslistáról, majd nyomja meg az OK gombot. 2. Nyomja meg a MENU gombot. 3. A gomb megnyomásával válassza ki a Beállítás elemet, majd nyomja meg az OK gombot. 4. A gomb megnyomásával válassza ki a Bemeneti beállítások elemet, majd nyomja meg az OK gombot. 5. A gomb megnyomásával válassza ki a Számítógépbeállítások elemet, majd nyomja meg az OK gombot. 6. A gomb megnyomásával válassza ki az Autom. elhelyezés elemet, majd nyomja meg az OK gombot. Ha egy számítógép csatlakoztatásakor a PC-RGB forrást választja, az Autom. elhelyezés automatikusan megtörténik. Az Autom. elhelyezés végrehajtása sikertelen lehet, ha a számítógép képe alacsony felbontású, életlen (fekete) széle van, vagy esetleg az Autom. elhelyezés végrehajtása közben elmozdult. Az Autom. elhelyezés elindítása előtt feltétlenül csatlakoztassa a számítógépet a TV-hez, és kapcsolja be. Autom. elhelyezés csak a PC-IN csatlakozón keresztül érkező analóg jel esetén végezhető. A számítógép képének kézi beállítása Szokásos esetben az Autom. elhelyezés segítségével egyszerűen beállítható a kép kívánt pozíciója. Néhány esetben azonban előfordulhat, hogy a kép optimális megjelenítéséhez kézi beállítás szükséges. 1. A b gomb megnyomásával válassza ki a PC-RGB elemet a Forráslistáról, majd nyomja meg az OK gombot. 2. Nyomja meg a MENU gombot. 3. A gomb megnyomásával válassza ki a Beállítás elemet, majd nyomja meg az OK gombot. 4. A gomb megnyomásával válassza ki a Bemeneti beállítások elemet, majd nyomja meg az OK gombot. 5. A gomb megnyomásával válassza ki a Számítógép-beállítások elemet, majd nyomja meg az OK gombot. 6. A / gombokkal válassza ki az adott beállítási elemet. 7. A / gombbal végezze el a kívánt beállítást. Vissz pozició Füg. pozició Fázis Óra Autom. elhelyezés Alapbeállítások visszaállítása Számítógép-kompatibilitási táblázat Felbontás Menüpont A képet balra vagy jobbra mozdítva a középpontba helyezi. A képet felfelé vagy lefelé mozdítva a középpontba helyezi. Akkor kell beállítani, ha a betűk elmosódnak, vagy a kép villódzik. Akkor kell beállítani, ha a képen függőleges sávok villódznak. Automatikusan beállítja a képet. Visszatér az eredeti képhez. A Beállítás menü Számítógép-beállítások lehetőségei csak a PC-IN csatlakozón keresztül érkező analóg jel esetén módosíthatók. A felbontástól függően a függőleges/vízszintes kézi tartomány eltérő lehet. Vízszintes frekvencia Függőleges frekvencia VGA 640 g ,5 khz 60 Hz VGA 720 g ,47 khz 70 Hz SVGA 800 g ,9 khz 60 Hz XGA 1024 g ,4 khz 60 Hz WXGA 1360 g ,7 khz 60 Hz SXGA 1280 g ,0 khz 60 Hz SXGA g ,3 khz 60 Hz UXGA 1600 g ,0 khz 60 Hz 1080p 1920 g ,5 khz 60 Hz A VGA, SVGA, XGA, WXGA, SXGA SXGA+ és UXGA nevek az International Business Machines Corporation bejegyzett védjegyei. Ez a TV csak korlátozottan Számítógép-kompatibilis, a megfelelő működés csak akkor garantálható, ha a videokártya pontosan megfelel a VESA 60 Hz-es szabványnak. Bármely eltérés ettől a szabványtól a kép torzulását okozhatja. 17

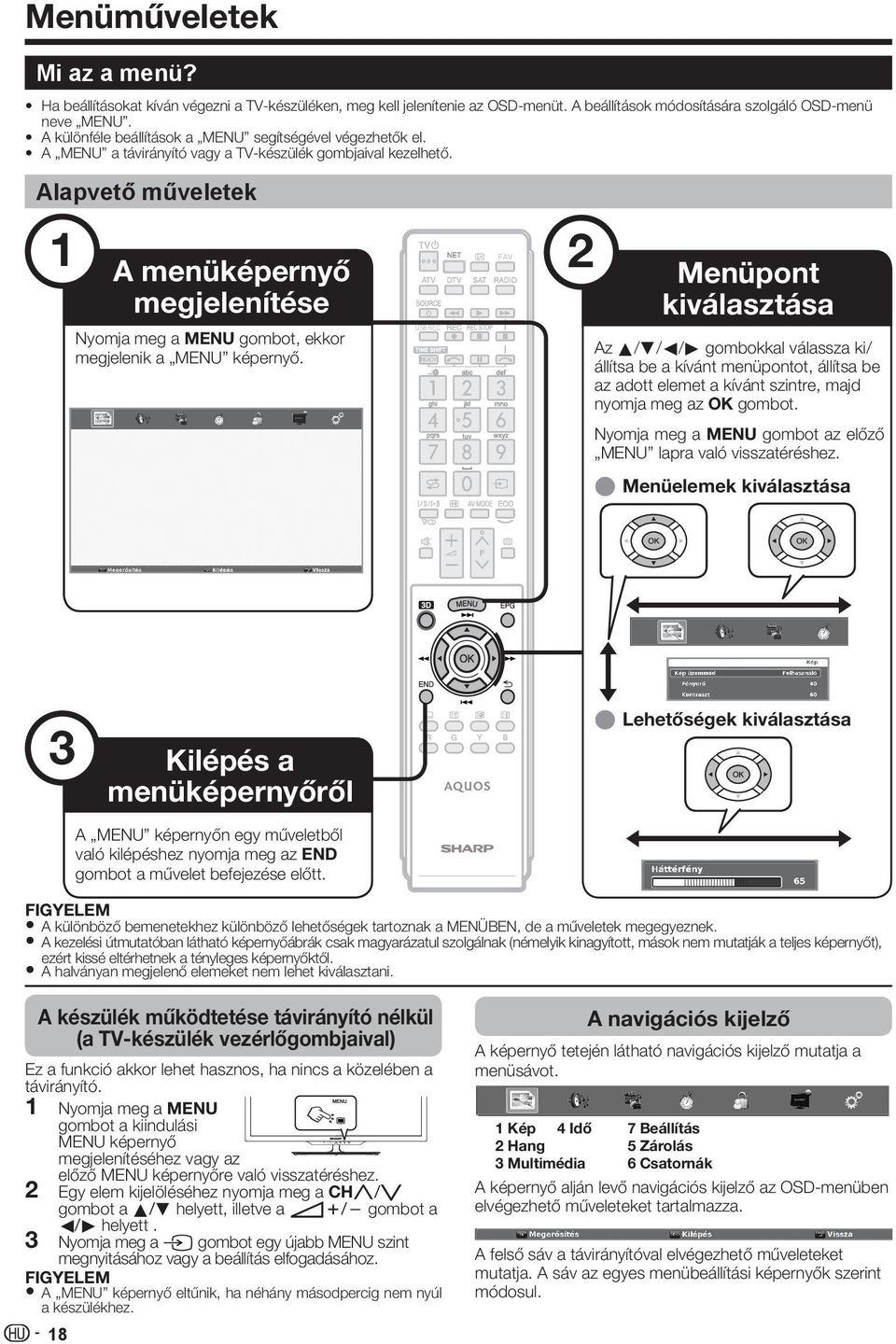

20 FAV Menüműveletek Mi az a menü? Ha beállításokat kíván végezni a TV-készüléken, meg kell jelenítenie az OSD-menüt. A beállítások módosítására szolgáló OSD-menü neve MENU. A különféle beállítások a MENU segítségével végezhetők el. A MENU a távirányító vagy a TV-készülék gombjaival kezelhető. Alapvető műveletek 1 A menüképernyő megjelenítése Nyomja meg a MENU gombot, ekkor megjelenik a MENU képernyő. USB REC FAV 2 Menüpont kiválasztása Az a/b/c/d gombokkal válassza ki/ állítsa be a kívánt menüpontot, állítsa be az adott elemet a kívánt szintre, majd nyomja meg az OK gombot. Nyomja meg a MENU gombot az előző MENU lapra való visszatéréshez. E Menüelemek kiválasztása 3 Kilépés a menüképernyőről E Lehetőségek kiválasztása A MENU képernyőn egy műveletből való kilépéshez nyomja meg az END gombot a művelet befejezése előtt. A különböző bemenetekhez különböző lehetőségek tartoznak a MENÜBEN, de a műveletek megegyeznek. A kezelési útmutatóban látható képernyőábrák csak magyarázatul szolgálnak (némelyik kinagyított, mások nem mutatják a teljes képernyőt), ezért kissé eltérhetnek a tényleges képernyőktől. A halványan megjelenő elemeket nem lehet kiválasztani. A készülék működtetése távirányító nélkül (a TV-készülék vezérlőgombjaival) Ez a funkció akkor lehet hasznos, ha nincs a közelében a távirányító. 1 Nyomja meg a MENU gombot a kiindulási MENU képernyő megjelenítéséhez vagy az előző MENU képernyőre való visszatéréshez. 2 Egy elem kijelöléséhez nyomja meg a CHr/s gombot a a/b helyett, illetve a ik/l gombot a c/d helyett. 3 Nyomja meg a b gombot egy újabb MENU szint megnyitásához vagy a beállítás elfogadásához. A MENU képernyő eltűnik, ha néhány másodpercig nem nyúl a készülékhez. 18 A navigációs kijelző A képernyő tetején látható navigációs kijelző mutatja a menüsávot. 1 Kép 4 Idő 7 Beállítás 2 Hang 5 Zárolás 3 Multimédia 6 Csatornák A képernyő alján levő navigációs kijelző az OSD-menüben elvégezhető műveleteket tartalmazza. A felső sáv a távirányítóval elvégezhető műveleteket mutatja. A sáv az egyes menübeállítási képernyők szerint módosul.

21 Alapvető beállítások Képbeállítások Amikor a Kép üzemmód beállítása Felhasználó, a kép saját kívánságai szerint állítható be. A beállításokat az alábbi táblázat mutatja. Beállítások Kiválasztott gomb gomb beállítás Fényerő Kontraszt Szín Színárnyal Képélesség Háttérfény Speciális videobeállítások Kép Képbeállítások Fényerő csökkentése Kontraszt csökkentése Színintenzitás csökkentése Bőrszínek módosítása a bíbor irányába Részletek lágyítása Képernyő elhalványítása Fényerő növelése Kontraszt növelése Színintenzitás növelése Bőrszínek módosítása a zöldbe irányába Részletek hangsúlyozása Képernyő fényesebbé tétele Ez a TV-készülék különböző funkciókat kínál a képminőség optimalizálásához. Ezekről a következő táblázatban tájékozódhat. * Speciális videobeállítások Kiválasztott beállítás Oldalarány Színhőmérséklet Zaj- csökkentés * Dinamikus háttérfény Film mód Speciális finom mozgatás AV MODE gomb gomb Váltás a különböző képméretek között A színhőmérséklet beállítása, hogy az a legjobb fehér képet eredményezze: hideg, normál, meleg A képminőség javítása (Különböző lehetőségek közül választhat.) A képernyő fényerejének beállítása a kép tartalma alapján Filmalapú források automatikus észlelése és az egyes képkockák regenerálása a nagy felbontású képminőség eléréséhez A mozgások elmosódottságának csökkentése Előfordulhat, hogy ez a funkció bizonyos típusú bemeneti jelek esetén nem érhető el. Az AV MODE számos megtekintési beállítást kínál, amelyek közül kiválasztható a rendszer környezetének legjobban megfelelő elem, hogy a változó szobai világításnak, az éppen megtekintett programnak vagy a külső berendezésről érkező bemeneti képnek megfelelően állíthassa be a képet. 1 Nyomja meg az AV MODE gombot. 2 Az AV MODE gomb minden egyes megnyomásakor a TV üzemmódja a következők szerint változik: STANDARD SPORT ECO MOZI FELHASZNÁLÓ DINAMIKUS 6 19
