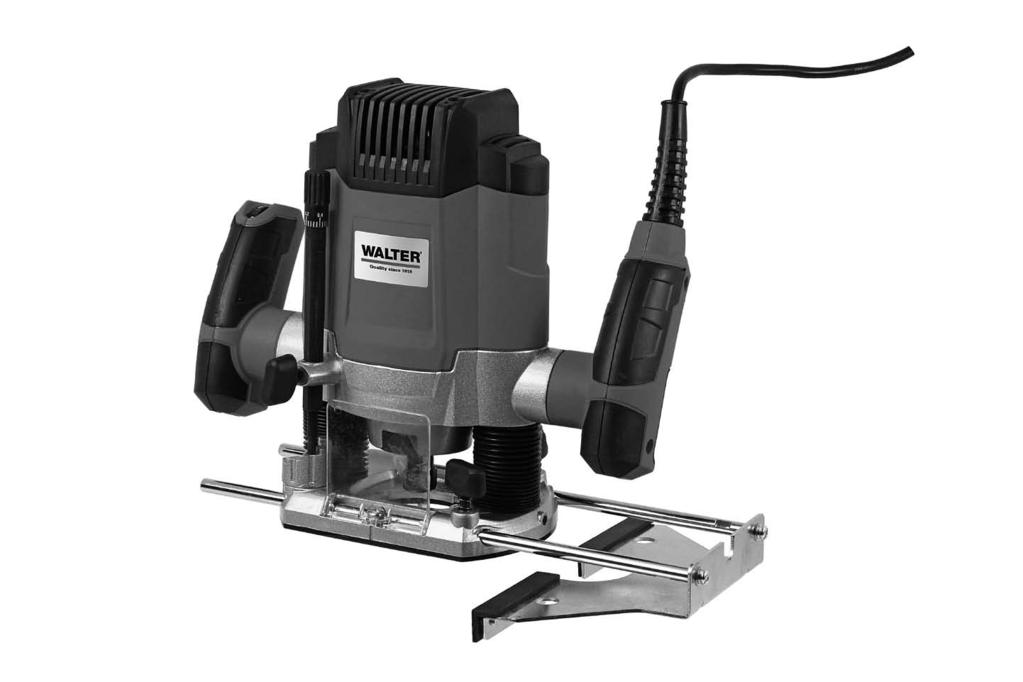

Használatiútmutató. Felsőmaró 1200 W. Kérjük, olvassa el és őrizze meg. Cikk-sz Eredeti használati útmutató.

Átírás

1 Használatiútmutató Kérjük, olvassa el és őrizze meg HU Felsőmaró 1200 W Cikk-sz Eredeti használati útmutató

2 Tartalomjegyzék 1 03 Biztonsági utasítások 10 Műszaki információk 13 Felszerelés 16 Üzembe helyezés 23 Karbantartás és ápolás 25 EK-megfelelőségi nyilatkozat Változtatások A szöveg, az ábrák és az adatok a nyomdába adás időpontjában érvényes műszaki színvonalnak felelnek meg. Fenntartjuk a termék fejlesztéséből adódó változtatások jogát. Jelmagyarázat = Viseljen hallásvédő eszközt = Viseljen védőkesztyűt = Viseljen védőszemüveget = Olvassa el a használati utasítást. = Viseljen porvédő maszkot 02

3 Biztonsági utasítások 2 Először olvassa el, és értse meg a kezelési és karbantartási útmutatót, mielőtt elkezdene a géppel dolgozni. Általános biztonsági útmutatások elektromos szerszámokhoz VIGYÁZAT Valamennyi biztonsági útmutatást és rendelkezést olvasson el. A felsorolt biztonsági előírások és útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Az összes biztonsági előírást és utasítást gondosan őrizze meg jövő számára. A biztonsági előírásokban használt "elektromos eszköz" fogalom a hálózatról (hálózati tápkábellel) és akkumulátorról (hálózati tápkábel nélkül) üzemeltetett elektromos eszközökre vonatkozik. 1) Biztonság a munkahelyen a. Munkahelyét tartsa tisztán és kellően kivilágítva. A rendetlenség és a megvilágítatlan munkaterületek balesetet okozhatnak. b. Ne dolgozzon az elektromos szerszámmal robbanásveszélyes környezetben, amelyben gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat vetnek, amelyek meggyújthatják a port vagy a gőzöket. c. Az elektromos szerszám használata közben tartsa távol a gyerekeket és más személyeket. Figyelemelterelés esetén elveszítheti a készülék fölötti uralmat. 2) Elektromos biztonság a. Az elektromos szerszám csatlakozó dugójának illeszkednie kell az aljzatba. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Ne használjon adapter csatlakozót védőföldelésű elektromos szerszámmal együtt. A változtatás nélküli csatlakozók és az illeszkedő aljzatok csökkentik az áramütés veszélyét. 03

4 b. Kerülje el, hogy a teste földelt felületekkel mint pl. csövekkel, fűtéssel, tűzhelyekkel vagy hűtőszekrénnyel érintkezzék. Megnő az áramütés kockázata, ha a teste földelve van. c. Óvja az elektromos szerszámokat esőtől vagy más nedvességtől. A víz elektromos szerszámba való bejutása megnöveli az áramütés kockázatát. d. Ne használja a vezetéket más célra, például az elektromos szerszám hordozására, felakasztására vagy a csatlakozó kihúzására az aljzatból. Tartsa távol a vezetéket forróságtól, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek megnövelik az áramütés kockázatát. e. Ha az elektromos szerszámmal a szabadban dolgozik, csak külső használatra alkalmas hosszabbító vezetékeket használjon. A külső használatra alkalmas hosszabbító vezeték alkalmazása csökkenti az áramütés veszélyét. f. Ha az elektromos szerszám nedves környezetben történő használata elkerülhetetlen, használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés veszélyét. 3) Személyi biztonság a. Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszámmal történő munkavégzés esetén gondolja át a teendőit. Ne használjon elektromos szerszámot, ha fáradt vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata közben akár egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet. b. Mindig viselje a személyi biztonsági felszerelést és a védőszemüveget. A személyes védőfelszerelés, például az elektromos szerszám fajtájának és használatának megfelelő védőmaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő viselése csökkenti a sérülések kockázatát. c. Kerülje el a készülék véletlen bekapcsolását. Győződjön meg róla, hogy az elektromos szerszám ki van kapcsolva, mielőtt csatlakoztatná az áramellátáshoz és/vagy az akkuhoz, fölveszi, vagy hordozza. Ha az elektromos szerszám szállítása közben az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állapotban csatlakoztatja az áramellátáshoz, balesetet okozhat. d. Távolítsa el a beállító szerszámokat vagy csavarkulcsokat, mielőtt bekapcsolná az elektromos szerszámot. Egy forgó 04

5 géprészben maradt szerszám vagy kulcs sérüléseket okozhat. e. Kerülje a természetellenes testtartást. Gondoskodjon saját stabilitásáról, és mindenkor tartsa meg az egyensúlyát. Ezáltal jobban tudja kontrollálni az elektromos szerszámot váratlan helyzetekben. f. Viseljen megfelelő ruházatot. Ne hordjon bő ruhát vagy ékszert. Tartsa távol haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. g. Ha porelszívó és felfogó berendezéseket lehet felszerelni, győződjék meg róla, hogy ezek csatlakoztatva vannak és helyesen használják őket. A porelszívó használata csökkentheti a por általi veszélyeztetettséget. 4) Az elektromos szerszám használata és kezelése a. Ne terhelje túl a készüléket. A munkájához a megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat az adott teljesítményterületen. b. Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Veszélyes lehet az elektromos szerszám, amelyet már nem lehet be- vagy kikapcsolni, és ezért meg kell javítani. c. Húzza ki a csatlakozót a konnektorból és/vagy távolítsa el az akkut, mielőtt beállításokat végezne a készüléken, tartozékokat cserélne vagy a készüléket elrakná. Ez a biztonsági intézkedés megakadályozza az elektromos szerszám véletlen elindítását. d. A használaton kívüli villamos szerszámokat úgy tárolja, hogy gyermekek ne tudjanak hozzáférni. Ne engedje a készülék használatát arra jogosulatlan személyeknek, illetve olyanoknak, akik nem olvasták ezeket az utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlanul használják azokat. e. Mindig gondosan ápolja az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek tökéletesen működnek-e, nem szorulnak-e, nem töröttek-e egyes részei, illetve sérültek-e annyira, hogy az elektromos szerszám nem működik tökéletesen. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet okoznak a nem megfelelően karbantartott elektromos szerszámok. f. A vágószerszámok legyenek mindig élesek és tiszták. A gondosan ápolt éles pengéjű vágószerszámok kevésbé szorulnak be, 05

6 és könnyebben irányíthatóak. g. Az elektromos szerszámokat, a tartozékokat, a behelyezési szerszámokat, stb. ezen utasítások szerint használja. Vegye figyelembe továbbá az alkalmazási feltételeket és a végrehajtandó tevékenységet is. Az elektromos szerszámoknak az előírt használattól eltérő alkalmazása veszélyes helyzeteket teremthet. 6) Szervíz a. Az elektromos szerszámot csak képzett szakemberekkel és eredeti alkatrészek felhasználásával javíttassa meg. Ezzel a készülék biztonsága továbbra is garantálva marad. Biztonsági figyelmeztetések a felsőmaróhoz - Az elektromos szerszámot a szigetelt markolatokon fogja meg, mivel a vágószerszám a saját kábelével érintkezhet. Az áramot vezető kábelbe belevágás a felsőmaró fém alkatrészeit feszültség alá helyezheti, így a felhasználó áramütést szenvedhet. - Biztosítsa és támassza ki a munkadarabot kapcsokkal vagy más praktikus eszközökkel egy stabil alapon. Ha a munkadarabot kézzel vagy a testénél tartja, akkor instabil lesz, és Ön elvesztheti az ellenőrzését fölötte. - Válassza le a felső marót az elektromos hálózatról, ha beállításokat végez rajta vagy karbantartási munkálatokat végez, illetve ha szünetet tart. Kapcsolja KI a gépet, válassza le az elektromos hálózatról és árja meg a teljes leállását, mielőtt lehelyezné vagy karbantartási munkálatokat végezne, például egy maró cseréje vagy tartozékok felszerelése előtt. Ha a gépet leválasztotta az elektromos hálózatról, akkor nem indulhat be véletlenül. - Rögzítse a munkadarabot. Biztosítsa a munkadarabot egy csavaros szorítóval vagy hasonló szorító berendezéssel. Az így biztosított munkadarab nem tolható el, nem eshet le és nem csúszhat el. Ne tartsa a munkadarabot kézzel. Ehelyett használja mindkét kezét a felsőmaró megtartásához. 06

7 - Csak alkalmas tartozékokat használjon és megfelelő marókat. Biztosítsa, hogy a tartozékok maximális névleges fordulatszáma legalább a minimális felsőmaró-fordulatszámnak megfelel vagy annál magasabb. Csak olyan marókat használjon, amelyek nyélátmérője 6 mm, 8 mm vagy ¼ és mindig használja a megfelelő feszítő fogót. A használt maróknak minden esetben pontosan illeszkedniük kell a feszítő fogóba. - Csak jó minőségű TCT- vagy HSS marókat és tartozékokat használjon, amelyek élesek és jó állapotban vannak - rossz minőségű marók vagy tompa marók beakadhatnak, a munkadarabot megsérthetik vagy fémdarabokat szabadíthatnak fel. - A felsőmarót csak fa vagy faszerű anyagok marásához szabad használni. A sérülési, visszacsapási vagy sértési veszély elhárítása érdekében biztosítsa, hogy a munkadarab szabad legyen idegen testektől, mint pl. szögek vagy csavarok. - Hagyja, hogy a gép először teher nélkül elérje a teljes fordulatszámot, mielőtt a munkadarabot ráhelyezné. Soha ne kapcsolja be a gépet, ha egy maró a munkadarabhoz ér, mivel ez sérülésekhez, visszacsapáshoz vagy károkhoz vezethet. - Ne tanúsítson erőszakot a szerszámra. A gép, a maró vagy a munkadarab sérüléseinek elkerülése érdekében soha ne fejtsen ki túl nagy erőt és soha ne marjon túl nagy előtolással. A szerszám jobban működik egyenletes előtolással alacsony nyomásnál. Nagy átmérőjű maró használata esetén több lépést kell elvégeznie, hogy az anyagot szakaszosan eltávolítsa. - Vegyen fel egy biztonságos pozíciót és fogja meg a marót mindkét kezével a markolaton. Kerülje el a hanyag vagy nem jó testtartást, hogy a sérülésveszélyt elkerülje. Ha a felületet mind a két kezével tartja, akkor nem tud kapcsolatba kerülni a két forgó maróval. - Ellenőrizze a gépet, a hálózati kábelt és a marót rendszeresen sérülések jeleire. Ha a gép, a kábel vagy a maró megsérül, akkor azokat már ne használja, hanem javíttassa meg őket. Azonnal állítsa meg a felsőmarót, ha szokatlan zajokat vagy rezgéseket észlel. - Soha ne szedje le a hulladékanyagot vagy blokkolást az ujjaival. Hagyja, hogy a gép teljesen leálljon, mielőtt a hulladékot vagy a blokkolásokat eltávolítaná. Távolítsa el a hulladékanyagot vagy a blokkolást egy fa rúddal vagy sűrített levegővel. - Ügyeljen a rejtett, feszültség alatt álló kábelekre, kábelvégekre és a gáz- és vízcsövekre. Ha egy olyan munkadarabot dolgoz meg, amely esetlegesen rendelkezik az előzőekben felsoroltakkal, akkor először egy 07

8 detektor segítségével határozza meg a pozícióját. Legyen különösen óvatos a beszúrásos marásnál. A felsőmarót mindig tartsa meg a szigetelt műanyag markolatokon és soha ne a fém részeken. Biztonsági tudnivalók a maróhoz Általános biztonsági útmutatások - FIGYELMEZTETÉS! Olvassa el az összes biztonsági tudnivalót és utasítást. A figyelmeztetések és útmutatók megkerülése súlyos sérülésekhez vezethet. - Minden figyelmeztetést és útmutatást a későbbi referenciához tartson biztonságos helyen. - A marót csak betanított és tapasztalt személyek használhatják, akik a szerszámok használatában és kezelésében jártasak. Alkalmazási terület - A marók fa és faalapú anyagok marására valók egy felsőmaró gépen belül, és semmilyen más célra nem használhatóak. Védőfelszerelés és személyre szabott óvintézkedések. - Viseljen aktuális személyes védőfelszerelést. - Viseljen védőszemüveget. - Viseljen fülvédőt. - Viseljen légzésvédőt. - A marók nagyon élesek lehetnek.. Javasoljuk, hogy marók felhelyezése vagy cseréje során viseljen védőkesztyűt. Biztonságos munkapraktika - Maximális fordulatszám (n.max): A marókon megadott maximális fordulatszámot nem lehet túllépni. - Ne használjon látható repedésekkel rendelkező marót. 08

9 Tisztítás - Tisztítsa meg rendszeresen a marókat. - Tisztítsa meg a könnyűfém szerszámrészeket csakis oldószerrel, például gyanta eltávolításához, amelyek jelen anyagok tulajdonságait nem befolyásolják. Marók felszerelése és rögzítése - Válassza le a gépet az elektromos hálózatról, mielőtt a marót felhelyezné. - Úgy szorítsa be a szerszámokat és szerszámtesteket, hogy üzemelés közben ne oldódhassanak ki. - Szorítsa be a marókat a nyélen lévő jelölésekig (lásd az ábrát). - Ügyeljen arra a maró kapcsán, hogy biztosítsa, hogy a szorítás a szerszám nyelén erős legyen és a vágóélek ne tudjanak egymáshoz érni ill. a feszítő elemeket ne tudják érinteni. - Húzza meg a rögzítő csavarokat és anyákat a megfelelő csavarkulcsokkal, amelyeket a gyártó rendelkezésre bocsátott. - A csavarkulcs bővítése vagy a meghúzás kalapácsütésekkel nem megengedett. - Tisztítsa meg a feszítő területet, hogy a koszt, kenőzsírt vagy olajat és vizet eltávolítsa. - Húzza meg a szorítócsavarokat a leírás szerint. Marók karbantartása - A marók javítása vagy utólagos csiszolása nem megengedett. - Helyezzet üzemen kívül a tompa vagy sérült marókat. 09

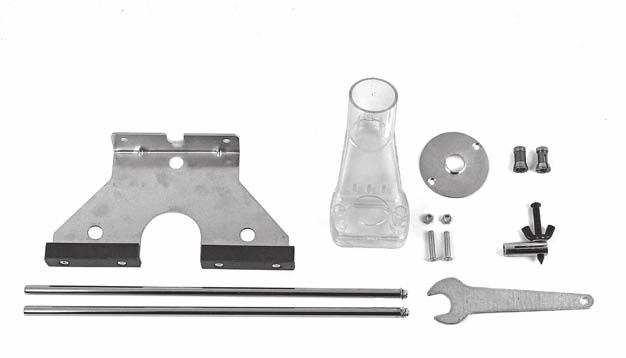

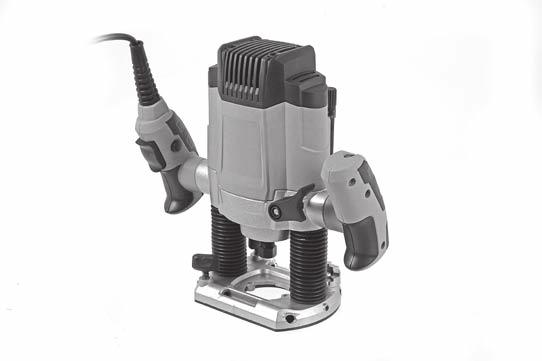

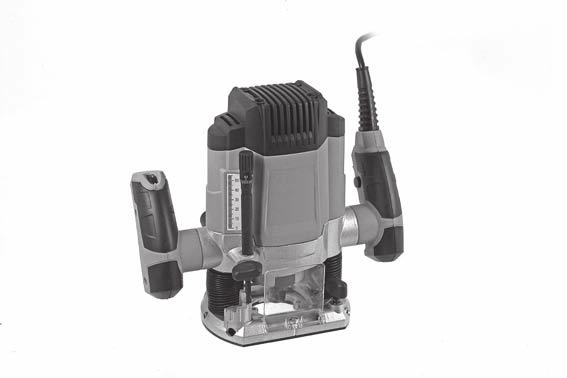

10 Műszaki információk 3 Alkatrészek megnevezése 1. Be/Ki kapcsoló 2. Kapcsolózár Orsórögzítés 5. Szorító fogó 6. Alaplemez 7. Forgatható fokozatütköző 8. Rögzítő csavarok párhuzamos ütközőhöz 9. Mélységi ütköző finombeállítással 10. Rögzítő csavar mélységi ütközőhöz 11. Feszítőkar mélységi ütközőhöz 12. Párhuzamos megvezető 13. Párhuzamos ütköző - vezetőrudak 14. Elszívó adapter rögzítő csavarokkal 15. Marókörző 16. 1/4 & 6 mm feszítőfogó (8 mm feszítőfogó előszerelve) 17. Sablonvezetés 18. Feszítőfogó kulcs

11 Műszaki adatok Névleges feszültség Foglalat teljesítménye Üresjárati fordulatszám Szerszámtartó 230 V ~ / 50 Hz 1200 W perc 6 mm, 8 mm, 1/4" (6,35mm) II. védelmi osztály Zajkibocsátási értékek: EN szerint mérve A munkahelyen tapasztalható zaj túllépheti a 85 db (A) értéket, ebben az esetben védelmi intézkedésekre van szükség a felhasználó számára (alkalmas fülvédő viselése). Hangnyomás szintje LpA 88 db(a) Hangteljesítmény szintje LwA 99 db(a) Bizonytalanság K 3 db(a) A fent megnevezett értékek zajkibocsátási értékek, és ezért nem jelentenek ugyanakkor biztos munkahelyi értékeket is. A kibocsátási és emissziós értékek kölcsönhatásából nem lehet egyértelműen arra következtetni, hogy szükség van-e további óvintézkedésekre. Azok a tényezők, amelyek a munkahelyen a mindenkori zajkibocsátási szintet befolyásolni képesek, magukban foglalják a munkahelyre és környezetére vonatkozó specifikációt, a hatásidőtartamot, más zajforrásokat, többek között. Kérjük, vegye figyelembe munkahelyre vonatkozó megbízható értékeknél eltérések lehetnek a nemzeti szabályozásokban. A fent megnevezett információk azonban lehetővé teszik a felhasználó számára, hogy jobban felmérhessék a veszélyeket és a kockázatot. Rezgésérték: ah 7,2 m/s2 Bizonytalanság K 1,5 m/s2 11

12 FIGYELEM! A fent nevezett vibrációs érték a DIN EN ben lefektetett mérési folyamatnak megfelelően lett mérve és felhasználható egy elektromos szerszámnak egy másikhoz való összehasonlítása során. Alkalmas a lengési teher ideiglenes kiszámítására is. A tényleges lengés-kibocsátási érték az alkalmazás módjától függően eltérhet az alábbiak szerint: - Jó állapotban van-e a készülék, ill. szakszerűen lett-e karbantartva - Hogy miként és milyen anyaghoz történik a készülék felhasználása - A megfelelő tartozékok használata és azok kifogástalan állapota - A készülék szilárd fogása a felhasználó révén - A készülék felhasználása a kezelési útmutatóban leírtak szerint, rendeltetésszerűen történik-e - Nem megfelelő használat esetén a készülék vibráció általi egészségkárosodást idézhet-e elő FIGYELEM! A felhasználástól és a felhasználási feltételektől függően a felhasználó védelme érdekében az alábbi biztonsági intézkedéseket kell figyelembe venni: - Kerülje a vibrációt, amennyire lehetséges - Csak kifogástalan állapotú tartozékokat használjon. - A készülék használata során használjon vibrációt csillapító kesztyűt - A készülék ápolását, és karbantartását ezen útmutató szerint végezze. - Ne használja a készüléket 10 C alatti hőmérséklet esetén. - Úgy tervezze a munkalépéseket, hogy az erősen vibráló készülékeket ne kelljen több napon át használnia Rendeltetésszerű használat Az elektromos szerszám rögzített pozícióban hornyok, élek, profilok és hosszanti lyukak marására alkalmas fába és hasonló anyagokba (MDF, stb.). Kizárólag megfelelő szerszámbetéteket / marókat szabad használni. 12

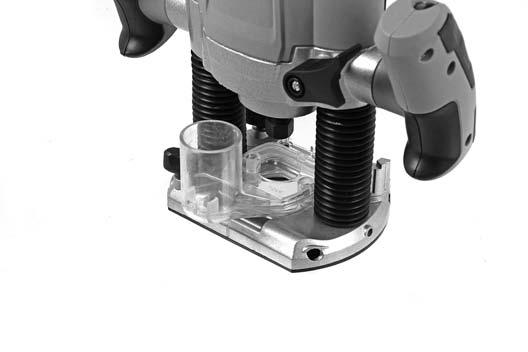

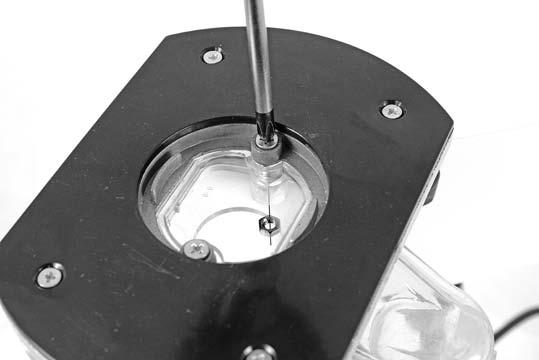

13 A gép barkács- és hobbialkalmazásokhoz készült és ipari felhasználásra nem alkalmas. Az ettől eltérő felhasználás nem rendeltetésszerűnek minősül. Egyéb kockázatok Minden elővigyázatosság ellenére felléphetnek nem nyilvánvaló maradék kockázatok. Felszerelés 4 A gépen végzett minden munka előtt ki kell húzni a dugót a hálózati aljzatból. AZ ELSZÍVÓ ADAPTER FELSZERELÉSE - Az elszívó adaptert a képen látható módon az alaplemez és az orsó közé helyezze. - Az adapter nyílásait helyezze az alaplemez nyílásai fölé. - Egy PH csavarhúzó segítségével a megjelölt pozíciókban csavarozza be a mellékelt csavarokat. - Az adaptert egy arra alkalmas por-elszívó berendezéshez csatlakoztassa. - Az optimális elszívás érdekében az elszívó adaptert rendszeresen tisztítani kell. 13

14 Por-elszívó csatlakoztatása: - Dugjon rá egy megfelelő elszívó tömlőt (nincs a csomagban) az elszívó adapterre. - Kapcsolja össze az elszívó tömlőt (nincs a csomagban) egy porszívóval. - A porszívónak alkalmasnak kell lenni a megmunkálandó anyaghoz. - Különösen egészségkárosító, rákkeltő vagy száraz porok elszívásakor használjon speciális elszívót. Megjegyzések: Olyan anyagok porai, mint az ólomtartalmú festék, bizonyos fatípusok, ásványok és fémek. A porok érintése vagy belégzése allergikus reakciókat válthat ki és/vagy légzési nehézségeket okozhat a felhasználó vagy a közelben tartózkodó személyek számára. Bizonyos porok, úgymint a tölgy- vagy bükkpor, rákkeltő hatású, főként a fakezelésre szolgáló adalékanyagokkal együtt (kromat, favédő szer). Az aszbeszttartalmú anyagot kizárólag szakértők kezelhetik. - Ha lehetséges használjon porelszívást. - Gondoskodjék a munkahely jó szellőzéséről. - P2 szűrőosztályú légzésvédő maszk viselése ajánlott. Vegye figyelembe a feldolgozandó anyagokra vonatkozó nemzeti előírásokat. MARÓ BESZERELÉSE ÉS CSERÉJE A gépen végzett minden munka előtt ki kell húzni a dugót a hálózati aljzatból. A marók behelyezéséhez és cseréjéhez védőkesztyű viselése ajánlott. 14

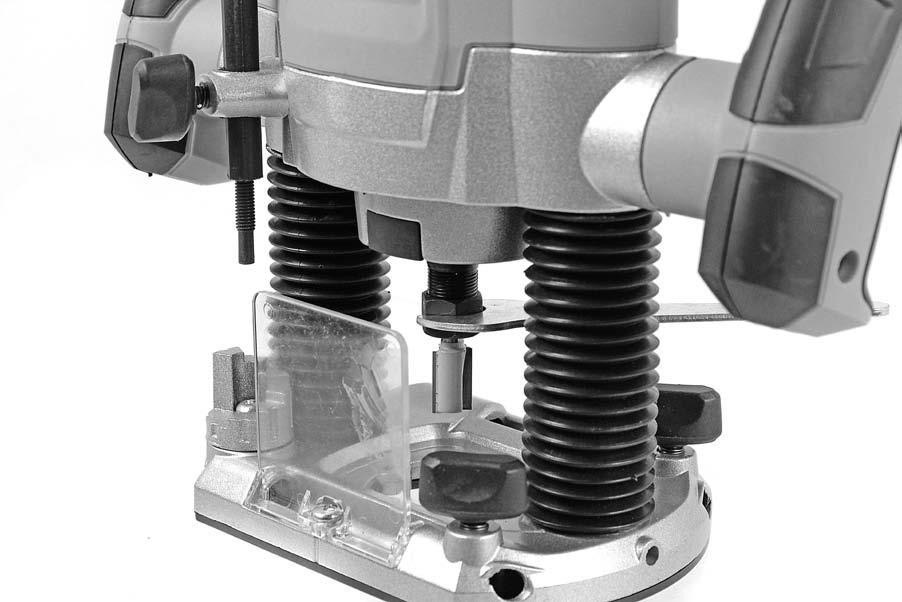

15 Az alkalmazástól függően a marók a legkülönfélébb változatokban és minőségekben kaphatók. Válasszon ki a kívánt formának és a gépnek megfelelő marót. A nagyteljesítményű gyorsvágó acélból (HSS) készült marók puha munkaanyagok, pl. puhafa és műanyag megmunkálására alkalmasak. Keményfém vágós (HM) marók speciálisan kemény és durva munkaanyagok, pl. keményfa és alumínium megmunkálására alkalmasak. Kizárólag kifogástalan és tiszta marókat használjon. A felsőmarón gyárilag 8 mm-es nyélátmérőjű bit-ekhez való feszítőfogó található. A csomagban további feszítőfogók találhatóak 1/4" és 6 mmes nyélátmérőfű fejekhez. Bizonyosodjon meg arról, hogy a feszítőfogó mérete megfelelő a felsőmaró nyélátmérőjéhez. - A gépet fejjel lefelé helyezze el egy fix alátéten, pl. egy munkapadon. - Nyomja meg az orsórögzítést (A) és az orsórögzítés bekattanásáig forgassa a feszítőfogó anyát (B). - Lazítsa ki a feszítőfogó anyát a feszítőfogó kulccsal (18) vagy egy másik 17 mm kulccsal. A B - Vezesse be a marót a feszítőfogóba. - A marónyelet a feszítőfogóba legalább 20 mm-re be kell tolni, vagy a jelölésig. - A feszítőfogó anyát (B) a feszítőanya kulcs (18) forgásirányba történő forgatásával húzza meg. Engedje el az orsórögzítő gombot. Semmiképp ne húzza meg a feszítőfogó anyát (B), amíg nincs beszerelve maró. A feszítőfogó ekkor ugyanis megsérülhet. 15

16 Üzembe helyezés 5 Hálózati csatlakozás A gépet 230 V~ / 50 Hz egyfázisú, váltakozó áramú üzemre készítették és védőszigeteléssel látták el. Ellenőrizze, hogy a rendelkezésre álló hálózati feszültség megegyezik-e a készülék típustábláján megadott hálózati feszültséggel. Ha a munkaterület közelében nincs hálózati csatlakozás, megfelelő keresztmetszetű hosszabbító kábelt kell használni (min. 1,5 mm 2 ). A hosszabbító kábel a lehető legrövidebb legyen. A MARÁSI MÉLYSÉG KIVÁLASZTÁSA ÉS BEÁLLÍTÁSA A marási mélységet csak kikapcsolt elektromos szerszám mellett szabad beállítani. A gép egy kétfokozatú mélységbeállító mechanizmussal van felszerelve. Finombeállításos marási mélység beállítás a mélységi ütköző segítségével: - Lazítsa ki a mélységi ütköző (9) és a feszítő kar (10) rögzítő csavarját Addig nyomja a gépet enyhén lefelé, amíg a maró el nem érte a kívánt mélységet, majd ismét feszítse be a feszítő kart (10). 9 16

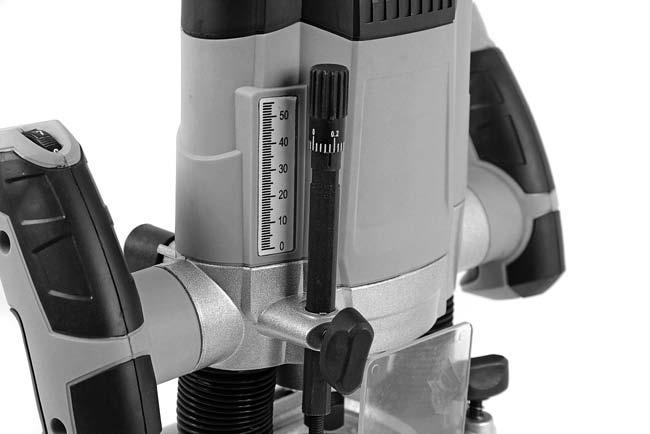

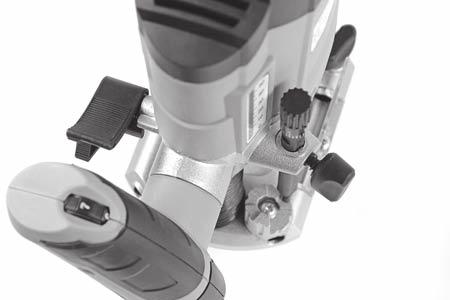

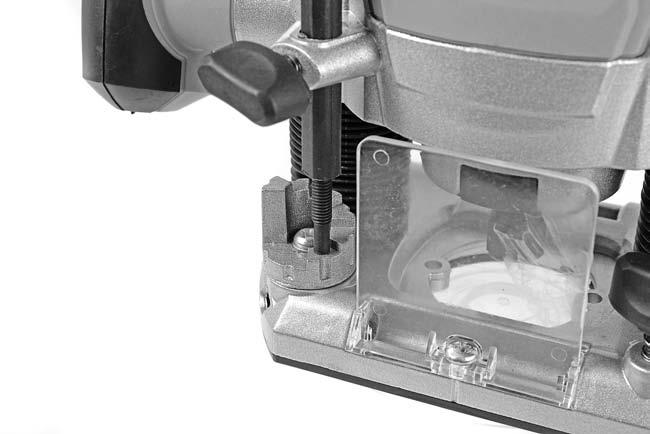

17 - Tolja le a beállítható mélységi ütközőt, hogy az érintse a forgatható fokozatütközőt (6), majd ismét húzza meg a rögzítő csavart. 6 - A forgatható fokozatütköző durva beállítását követően a marási mélység pontos beállítását a finombeállítással (9) el lehet végezni. Forgassa azt a finom beállításhoz az óramutató járásának megfelelően vagy annak ellentétesen. 9 Marási mélység beállítása a forgatható fokozatütköző segítségével: - A vágási mélységet a fent leírtak szerint a forgatható fokozatütközővel válassza ki. - A fokozatütközőt a mélység gyors és egyszerű kiválasztásához 3 mm lépésekben forgassa. - A forgatható fokozatütköző többek között mély vágásoknál is hasznos. 17

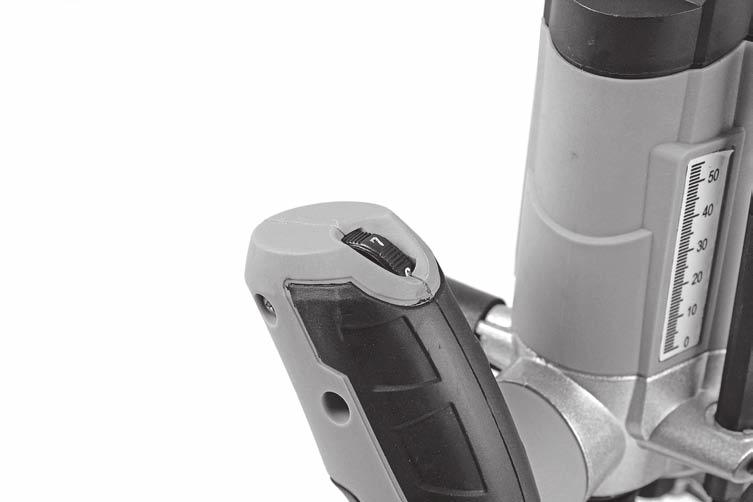

18 FORDULATSZÁM KIVÁLASZTÁSA A fordulatszám kiválasztó kerék (2) segítségével a fordulatszámot a min-1 és min-1 közötti tartományban tetszőlegesen szabályozhatja. A kiválasztó keréken hét fokozat van bejelölve az 1 jel (minimális fordulatszám) és a 7 jel (maximális fordulatszám) között. 2 Megjegyzés: A fordulatszámot a fentiek alapján természetesen üzem közben is módosíthatja. Munkavégzési tudnivalók: Alább néhány irányértéket talál, amelyek útmutatóként szolgálnak a különböző munkaanyagok és különböző marók használatakor szükséges beállításokhoz. A kívánt eredmény elérése érdekében azt javasoljuk, hogy a megfelelő anyagból álló maradékdarabokkal vagy hulladékokkal gyakoroljon előtte. Munkadarab Maró ø mm-ben Fordulatszámtípus Keményfa, pl. tölgy Puha fa, pl. fenyő Farostlemezet

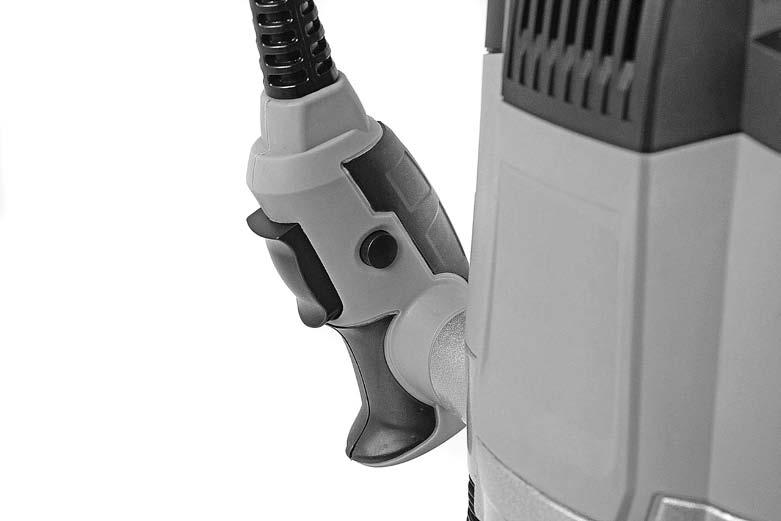

19 Be-/Kikapcsolás Bekapcsolás: - Nyomja meg a kapcsolózárat (2) és működtesse ezután a BE/KI kapcsolót (1). Kikapcsolás: - Oldja ki a BE/KI kapcsolót (1). 1 2 MARÁSI IRÁNY A gépet az ábrának megfelelően vezesse a forgó maró irányába. A gépeket ne vezesse egymással szemben, ez az ellenőrzés elvesztéséhez vezet és sérüléseket okozhat. MARÁS - Állítsa be a kívánt marási mélységet, lásd a Marási mélység kiválasztása és beállítása fejezetet. - Helyezze fel a maróval szerelt elektromos szerszámot a megmunkálandó munkadarabra és kapcsolja be. - Forgassa a marásmélység-rögzítő feszítő karját (10) felfelé és vezesse a felső marót lassan lefelé, amíg eléri a beállított marási mélységet. Forgassa a marásmélység-rögzítő feszítő karját (10) ismét lefelé, hogy berögzítse ezt a merülési mélységet. - A marási folyamatot egyenletes előtolással végezze el. 19

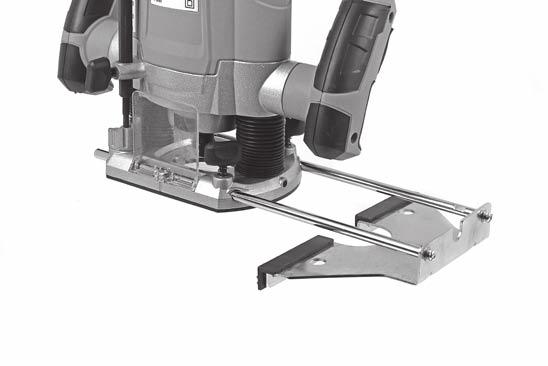

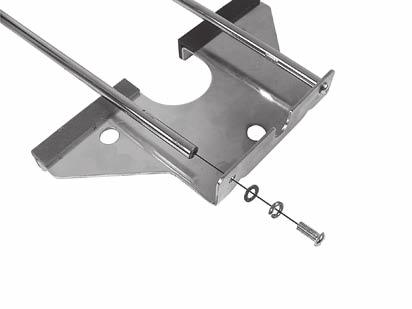

20 - A marási folyamat után a felső marót vezesse vissza a legfelső pozícióba. - Kapcsolja ki az elektromos szerszámot. PÁRHUZAMOS ÜTKÖZŐVEL VÉGZETT MARÁS A párhuzamos ütköző különösen akkor segítség, ha vékony munkadarabokat vagy egyenes vonalakat akar marni. A párhuzamos ütköző felszereléséhez és beállításához az alábbiak szerint kell eljárnia: - A párhuzamos ütköző (12) felszereléséhez állítsa be a párhuzamos ütköző vezetőrúdjait (13) a párhuzamos ütköző lyukjainál, és rögzítse azokat a csavarok segítségével, az alátétekkel és egy PHcsavarhúzóval Húzza ki a csatlakozó dugót a dugaszoló aljzatból! - A párhuzamos ütközőt (12) a vezető rudakkal (13) együtt tolja be az alaplemezbe (6) és azt a szárnyas anyákkal (8) a megfelelő mértékig húzza meg A bekapcsolt elektromos szerszámot egyenletes előre tolással és oldalsó nyomással a párhuzamos ütközőn vezesse végig a munkadarab peremén. 20

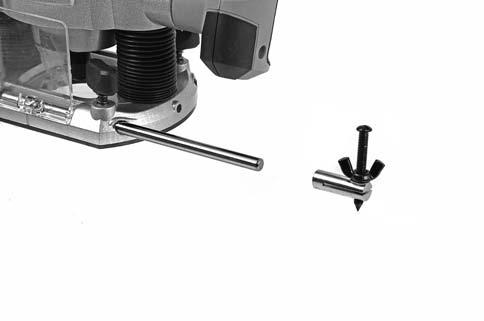

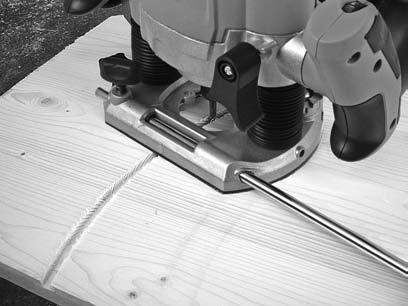

21 MARÁS MARÓKÖRZŐVEL Kör alakú marási munkálatokhoz használja a marókörzőt (14). Húzza ki a csatlakozó dugót a dugaszoló aljzatból! - A marókörzőt tolja rá a két párhuzamos ütközőjű vezetőrudak (12) egyikére. - Rögzítse a marókörzőt (14) a szárnyas anya (A) meghúzásával. 13 A 15 - Helyezze be a marókörző (15) centrírozó csavar hegyét a marni kívánt körív középpontjába, és ügyeljen arra, hogy a csavarhegy belenyúljon a munkaanyag felületébe. - A kívánt sugarat a vezetőrúd (13) eltolásával állítsa be és azt a szárnyas anyával (8) rögzítse

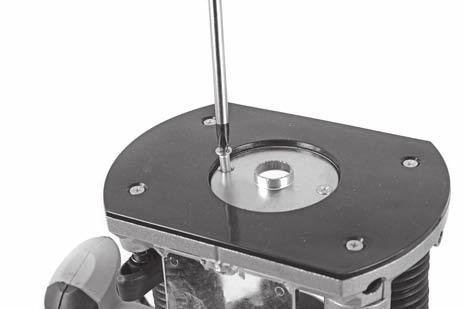

22 MARÁS SABLONVEZETÉSSEL A másolópersellyel sablonok vagy minták továbbíthatók a munkadarabokra. Húzza ki a csatlakozó dugót a dugaszoló aljzatból! 17 - Szerelje fel a sablonvezetőt (17) a képen látható módon. Vezesse a mellékelt csavarokat a padlólemez lyukain keresztül és csavarozza azt az elszívóadapter menetébe. - Válasszon ki egy olyan marót, amelynek az átmérője kisebb, mint a sablonvezetés belső átmérője (17). - Helyezze a sablonvezetéssel (17) szerelt gépet a sablonra. - Ezek után kapcsolja be a gépet, oldja ki a feszítő kart (11) és a gépet lassan eressze le a beállított marási mélységig. - Rögzítse a feszítő kart (11). - A gépet enyhe oldalsó nyomással vezesse végig a sablon mentén. - A sablonvezetés magassága miatt a sablonnak legalább 8 mm vastagnak kell lennie

23 Karbantartás és ápolás 6 A gépen végzett minden munka előtt ki kell húzni a dugót a hálózati aljzatból. Tartsa a szerszámot éles és tiszta állapotban, hogy jól és biztonságosan tudjon dolgozni. Rendkívüli alkalmazási feltételek esetén fémek feldolgozásakor vezetőképes por képződhet az elektromos szerszám belsejében. Az elektromos szerszám védőszigetelésének hatása csökkenhet. Ebben az esetben helyi elszívó rendszer alkalmazása, a szellőzőnyílások gyakori kifúvása és egy hibaáram (FI-) védőkapcsoló használata ajánlott. Csatlakozó vezeték Ha a csatlakozó vezeték megsérül, akkor ezt azonnal egy különleges csatlakozó vezetékkel kell kicserélni, amelyet a gyártónál vagy annak vevőszolgálatánál lehet beszerezni. A csatlakozó vezeték cseréjét csak a gyártó vagy annak vevőszolgálata vagy hasonlóan szakképzett személy által kell elvégeztetni. 23

24 Újrahasznosítás Ez a szimbólum arra utal, hogy ezt a terméket az alkalmazott elektromos és elektronikus készülékekre vonatkozó irányelv (2012/19/EU) és a nemzeti törvények szerint nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Ezt a terméket egy erre rendszeresített gyűjtőhelyre kell leadni. Például vissza lehet adni egy hasonló termék vásárlásakor, vagy le lehet adni egy elhasználódott elektromos és elektronikus készülékek újrafeldolgozására felhatalmazott gyűjtőhelyen. Az elhasználódott készülékek szakszerűtlen kezelése a potenciálisan veszélyes anyagok miatt - amelyek gyakran előfordulnak elhasználódott elektromos és elektronikus készülékekben - káros hatással lehet a környezetre és az emberek egészségére. Ennek a terméknek a szakszerű megsemmisítése által ezen kívül Ön hozzájárul a természetes erőforrások effektív hasznosításához. Az elhasználódott készülékek gyűjtőhelyeire vonatkozó információkat az önkormányzatnál, az ártalmatlanításért felelős közhivatalnál, az elhasználódott elektromos és elektronikus készülékek ártalmatlanítására felhatalmazott helyeken vagy a szemétszállítónál szerezheti be. Helyezze a termék csomagolását is környezettudatosan a kihelyezett gyűjtőkbe. 24

25 EK-megfelelőségi nyilatkozat Ezúton nyilatkozunk, WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Ausztria hogy az alábbiakban megnevezett gép, a kialakítása és szerkezete alapján, valamint az általunk forgalomba hozott kivitelben az EK-irányelvek vonatkozó biztonsági és egészségügyi rendelkezéseinek megfelel. Ez a nyilatkozat csak olyan állapotú gépre vonatkozik, amelyben forgalomba lett hozva. A végfelhasználó által utólagosan felszerelt részek és/vagy utólagos beavatkozások figyelmen kívül maradnak. Termékmegnevezés / Működés: Felsőmaró 1200W Típus- / Modellmegnevezés: M1R-KZ8-8 Sorozatszám/Gyártási egység száma: Kereskedelmi megnevezés: WALTER felsőmaró 1200W Vonatkozó EK-irányelvek: - Gépekre vonatkozó EK/2006/42 irányelv - Gépekre vonatkozó EK/2006/95 irányelv - EK-irányelv az elektromágneses összeférhetőségről (EMV) EK/2004/108 - EU-Irányelv egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (RoHS) 2011/65/EU Alkalmazott harmonizált szabványok: EN :2009+A11:2010; EN :2010; EN :2006+A1:2009 +A2:2011; EN :1997+A1:2001+A2:2008; EN :2006+A1:2009 +A2:2009; EN :2008; EN 50581:2012 Ben Shields Leitung Produktmanagement és a műszaki dokumentáció meghatalmazottja Anif, A műszaki dokumentáció rendelkezésre áll: WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Ausztria Mag.(FH) Karin Frohnwieser Product Manager Ez az EK-megfelelőségi nyilatkozat eredeti változata. 25

26 JÓTÁLLÁSI ADATLAP HU Felsőmaró 1.200W A fogyasztó adatai: Név: Cím: E mail A vásárlás dátuma *: * Javasoljuk, hogy a jótállási tájékoztatóval együtt őrizze meg a vásárláskor kapott nyugtát / számlát is. A vásárlás helye: A hiba leírása: Aláírás: Kérjük, hogy a jótállási igény nem személyes érvényesítése esetén a kitöltött jelen jótállási adatlapot és a hibás terméket az alábbi címre küldje be: Rothenberger Ungarn KFT Gubacsi út 26, H-1097 Budapest Tel: / info@rothenberger.hu ÜGYFÉLSZOLGÁLAT HU A FOGYASZTÁSI CIKK TÍPUSA: M1R-KZ8-8 GYÁRTÁSI SZÁM: /2015 ÉV JÓTÁLLÁS 26

27 JÓTÁLLÁSI TÁJÉKOZTATÓ A fogyasztóval szerződést kötő vállalkozás cégneve és címe: Aldi Magyarország Élelmiszer Bt. Mészárosok útja 2. H-2051 Biatorbágy A fogyasztási cikk azonosítására alkalmas megnevezése: Felső marógép 1200 W Kicserélés esetén ennek időpontja: A gyárt neve, címe: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9, 5081 ANIF AUSTRIA A fogyasztási cikk típusa: A fogyasztási cikk gyártási száma (ha van): A javít szolgálat neve, címe és telefonszáma: Rothenberger Ungarn KFT, Gubacsi út 26, H-1097 Budapest, Tel: / A jótállással kapcsolatos általános szabályok A Magyarország területén vásárolt új tartós fogyasztási cikkek esetén 3 évre vállalunk jótállást. Az elhasználódó, ill. kopó alkatrészekre (pl. világítótestek, akkumulátorok, gumiabroncsok, stb.) a jótállási idő rendeltetésszerű használat esetén 1 év. A napi használat során keletkező sérülésekre (pl. karcolások, horpadások, stb.) a jótállás nem vonatkozik. A jótállási határidő a fogyasztási cikk fogyasztó részére történő átadása napjával kezdődik. A határidő elmulasztása jogvesztéssel jár. Nem számít bele a jótállás elévülési idejébe a kijavítási időnek az a része, amely alatt a fogyasztó a fogyasztási cikket nem tudja rendeltetésszerűen használni. A fogyasztási cikknek a kicseréléssel vagy a kijavítással érintett részére a jótállási igény elévülése újból kezdődik. Ezt a szabályt kell alkalmazni arra az esetre is, ha a kijavítás következményeként új hiba keletkezik. A jótállás a fogyasztó jogszabályból eredő jogait nem érinti. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállásból eredő jogokat a fogyasztási cikk tulajdonosa érvényesítheti, feltéve, hogy fogyasztónak minősül. A jótállásból eredő jogokat a fogyasztási cikk tulajdonjogának átruházása esetén az új tulajdonos érvényesítheti. A jótállásból eredő jogok a jótállási jeggyel érvényesíthetőek. A jótállási jegy szabálytalan kiállítása vagy a jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása a jótállás érvényességét nem érinti. A jótállási jegy fogyasztó rendelkezésére bocsátásának elmaradása esetén a szerződés megkötését bizonyítottnak kell tekinteni, ha az ellenérték megfizetését igazoló bizonylatot - számlát vagy nyugtát - a fogyasztó bemutatja. Ebben az esetben a jótállásból eredő jogok a számlával, ill. nyugtával érvényesíthetőek. 27

28 A fogyasztó mindennemű jótállási igényét érvényesítheti a magyarországi Aldi áruházakban, míg a kijavítás iránti igény a j tállási jegyen feltüntetett javít szolgálatnál közvetlenül is érvényesíthető. A j tállási kötelezettség teljesítésével kapcsolatos költségek vállalkozásunkat terhelik. Ha a fogyasztási cikk meghibásodásában a fogyasztót terhelő karbantartási kötelezettség elmulasztása is közrehatott, a jótállási kötelezettség teljesítésével felmerült költségeket közrehatása arányában a fogyaszt köteles viselni, ha a fogyasztási cikk karbantartására vonatkoz ismeretekkel rendelkezett, vagy ha vállalkozásunk e tekintetben tájékoztatási kötelezettségének eleget tett. Kicserélés vagy elállás esetén a fogyaszt nem köteles a fogyasztási cikknek azt az értékcsökkenését megtéríteni, amely a rendeltetésszerű használat következménye. A fogyaszt a kellékhibás teljesítés okán felmerült kárait a Ptk. 6:174 szerint érvényesítheti. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállíthat fogyasztási cikket az üzemeltetés helyén kell megjavítani. Ha a kijavítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el- és visszaszállításr l vállalkozásunk, vagy - a javít szolgálatnál közvetlenül érvényesített kijavítás iránti igény esetén - a javít szolgálat gondoskodik. Ha a fogyaszt a fogyasztási cikk meghibásodása miatt a vásárlást l számított 3 munkanapon belül érvényesít csereigényt, vállalkozásunk köteles a fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. Amennyiben a hibás fogyasztási cikket már nem tartjuk készleten, úgy a teljes vételárat visszatérítjük. A szerviz és a forgalmaz a kijavítás során nem felel a fogyasztási cikken a fogyaszt, ill. harmadik személy által esetlegesen tárolt adatokért vagy beállításokért. A javítószolgálat fenti címén a jótállási idő lejártát követően is lehetőséget biztosítunk a hibás fogyasztási cikk kijavítására, amelynek költsége azonban a fogyaszt t terheli. A j tállási igény bejelentése A fogyaszt a hiba felfedezése után késedelem nélkül köteles a hibát a vállalkozásunkkal közölni. A hiba felfedezésétől számított két hónapon belül közölt hibát késedelem nélkül közöltnek kell tekinteni. A közlés késedelméből eredő kárért a fogyasztó felelős. A jótállási igényt a fogyasztási cikk minden olyan hibája miatt határidőben érvényesítettnek kell tekinteni, amely a megjelölt hibát előidézte. Ha a fogyaszt a j tállási igényét a fogyasztási cikknek - a megjelölt hiba szempontjáb l - elkülöníthető része tekintetében érvényesíti, a jótállási igény a fogyasztási cikk egyéb részeire nem minősül érvényesítettnek. Mentesülés a jótállási felelősség alól Nem teljesít hibásan vállalkozásunk, ha a fogyasztó a hibát a vásárlás időpontjában ismerte, vagy a hibát a vásárlás időpontjában ismernie kellett. Vállalkozásunk mentesül továbbá a j tállási kötelezettség al l, ha bizonyítja, hogy a hiba oka a vásárlás után keletkezett (pl. rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár). A rendeltetésellenes használat elkerülése céljáb l a fogyasztási cikkhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be. HU 28

29 A fogyasztót a jótállás alapján megillető jogok A fogyasztó a Ptk. 6:159. -ában rögzített szabályok szerint - kijavítást vagy kicserélést igényelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a kötelezettnek - másik jótállási igény teljesítésével összehasonlítva - aránytalan többletköltséget eredményezne, figyelembe véve a fogyasztási cikk hibátlan állapotban képviselt értékét, a szerződésszegés súlyát és a jótállási jog teljesítésével a jogosultnak okozott érdeksérelmet; - vagy a vételár arányos leszállítását igényelheti, a hibát a kötelezett költségére maga kijavíthatja vagy mással kijavíttathatja, vagy a szerződéstől elállhat, ha vállalkozásunk a kijavítást vagy a kicserélést nem vállalta, ill. ha ezen kötelezettségének megfelelő határidőn belül, a fogyasztó érdekeit kímélve nem tud eleget tenni, vagy ha a fogyasztónak a kijavításhoz vagy kicseréléshez fűződő érdeke megszűnt. Jelentéktelen hiba miatt elállásnak nincs helye. A kijavítást vagy kicserélést - a fogyasztási cikk tulajdonságaira és a jogosult által elvárható rendeltetésére figyelemmel - megfelelő határidőn belül, a jogosult érdekeit kímélve kell elvégezni. A fogyasztó a választott jótállási jogáról másikra térhet át, az áttéréssel okozott költséget köteles azonban vállalkozásunknak megfizetni, kivéve, ha az áttérésre vállalkozásunk adott okot, vagy az áttérés egyébként indokolt volt. A kijavítási igény bejelentésének időpontja: A kijavításra történő átvétel időpontja: A hiba oka: A kijavítás módja: A fogyasztónak történő visszaadás időpontja: A javítószolgálat neve és címe: Kicserélés esetén ennek időpontja: Kelt, aláírás, bélyegző:

30 30

31 31 HU

32 Szerviz Magyarorszag: Rothenberger Magyarorszag KFT Gubacsi ut 26 H-1097 Budapest Tel.: Fax: This publication is subject to copyright and must not be reproduced, copied or otherwise used in any way or for any purpose without the consent in writing of: WALTER WERKZEUGE SALZBURG GmbH Gewerbeparkstrasse 9, 5081 Anif, Austria 32
