Ipari tömlők tartalomjegyzéke

Átírás

1 Ipari tömlők tartalomjegyzéke Megnevezés: Oldalszám: Víztömlők oldal Levegős tömlők oldal Forróvíz és Gőztömlők oldal Olaj és Üzemanyag tömlők oldal Kopásálló tömlők oldal Élelmiszeripari tömlők oldal Gáz-és Hegesztőtömlők 43. oldal Ventillációs- és elszívótömlők oldal Vegyipari és Univerzális, teflon, fémtömlők oldal 1. oldal

2 Víz- és levegőtömlők "PRESS N/L 10" - Alacsony nyomású víz- és levegőtömlő Gumi víztömlõ általános felhasználási területre, kerti, mezőgazdasági és ipari célokra. : SBR, fekete, sima Erősítés : szintetikus textilszövet : SBR/EPDM, fekete, sima Üzemi nyomás : 10 bar Robbanó nyomás : 30 bar : - 20 C-tól + 80 C-ig Ø Ø Súly Hajl. sugár Tekercshossz mm mm kg/m min. mm m , , , , , , , "COBIWATER" - piros víztömlő Gumi víztömlõ általános felhasználási területre, kerti, mezőgazdasági és ipari célokra. : SBR, fekete, sima Erősítés : szintetikus textilszövet : SBR, piros, enyhén bordázott Üzemi nyomás : 10 bar Robbanó nyomás : 30 bar : - 20 C-tól + 60 C-ig Ø Ø Súly Hajl. sugár Tekercshossz mm mm kg/m min. mm m , , , PVC víztömlő A "Cobiflex PRO" kerti tömlő ideális segítőtárs a kerti munkában, alkalmazható a legkülönbözőbb felhasználási területeken. Tartósan rugalmas, nem csavarodik, könnyen kezelhető. Szöveterősítése tökéletes, öregedésálló, anyaga puha és hajlékony, gyártása során kizárólag környezetbarát, kadmiummentes anyag kerül felhasználásra. "COBIFLEX PRO" : PVC, fekete, sima : Tricot - szövetbetét : PVC, sárga, sima : - 15 C-tól + 60 C-ig Üzemi ny. Súly Tekercs Ø mm Ø mm bar kg/m m 12,5 17,5 15 0,15 25 / ,5 15 0,27 25 / 50 / ,5 12 0,42 25 / 50 / ,71 25 / 50 Ajánlott szerelvények a tömlőkhöz: vízcsatlakozók, levegős gyorscsatlakozók, menetes tömlővégek, csőszorító bilincsek 2. oldal

3 Ipari víztömlők "COBIINDIWA" - Alacsony nyomású ipari víztömlő Erősítés Robbanó nyomás : SBR, fekete, sima : SBR, fekete, pólyázott kivitel : textilszövet : 3-szoros túlbiztosítás : - 30 C-tól + 80 C-ig Gumi víztömlõ általános felhasználási területre, kerti, mezőgazdasági és ipari célokra (üzemi vízre, levegőre, trágyára, enyhe savakra, lúgokra). A külső pólyázott kivitelnek köszönhetően a tömlő az erős igénybevételt jól tűri, hosszú élettartamú, kopásálló termék. Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m mm m , , , , , , , , , , , , "COBIDRUCK" - Szívó- és nyomó víztömlő spirálerősítéssel A mezõgazdaságban, iparban, építõiparban univerzálisan felhasználható, víz- és folyadékok szállítására alkalmas gumitömlő. Az alacsony nyomású ipari víztömlő acélspirálerősítéssel ellátott változata. : : szintetikus textilszövet és acélspirál Vakuum: : 0,9 bar Üzemi nyomás : 10bar, *-gal jelölteknél 16 bar, DN203 6bar Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m mm m , , , , , , , , , , * 94 3, , , * 114 4, , / , , , * 147 6, , , * 170 8, , , * , / 20 Ajánlott szerelvények: menetes tömlővégek, Storz és tartályautó csatlakozók, erőbilincsek 3. oldal

4 Víztömlő karmantyúkkal "COBISAUG" - Szívó- és nyomó víztömlő bilincselhető végekkel Gumi víztömlõ acélspirálerősítéssel, a tömlővégek kialakítása sima, ezáltal a szerelvények könnyen csatlakoztathatók, bilincselhetõk. Belsõ : SBR, fekete, sima : szintetikus szövet és acélspirál Külsõ : SBR, fekete, hullámos, pólyázott kivitel Üzemi nyomás : 3 bar Robbanó nyomás : háromszoros túlbiztosítás Vakuum : 0,9 bar Hõmérsékletállóság : - 30 C-tól + 80 C-ig Ø Ø Hossz mm mm m ,5 / 1 / / 3 / ,5 / ,5 / 1 / 2 / 3 / / ,5 / / 2 / / 3 / 4 / ,5 / 1 / 2 / 3 / / / 3 / / 3 / / 3 / 4 / / 5 Gumitömlő rávulkanizált külső üvegszálszövettel "COBIUNIVERSAL" / Glasfieber A tömlő kívül matt fehér, üvegszálborítással ellátott, a belső réteg létezik fekete és fehér (elektromosan szigetelő) kivitelben. Alkalmazott elsősorban azokon a felhasználási területeken, ahol a tömlő forró környezetben, sugárzó külső hőnek kitéve kerül beépítésre (pl. üvegiparban, kohászatban hűtővíztömlőként stb.). Üzemi nyomás Robbanó nyomás Tekercs Hõmérséklet : EPDM, fehér, sima, elektromosan szigetelő : EPDM + szövött üvegszálborítással, fehér : 12 bar : háromszoros túlbiztosítás : 40 m : C-ig a médiumra (víz) : C-ig a környezetből sugárzó hő esetén Ø Ø Ø Hajlítási sugár Súly mm mm mm mm kg/m , , , , , , , , ,95 "COBIINDIWA L" - Ipari víztömlő szövetbetéttel, könnyített kivitel Erősítés Üzemi nyomás Robbanó nyomás : SBR, fekete, sima : SBR, fekete, pólyázott kivitel : textilszövet : 10 bar : 3-szoros túlbiztosítás : - 30 C-tól + 80 C-ig Ø Ø Súly Falvastagság Tekercs mm mm kg/m mm m , ,98 4, ,30 5, ,15 6,5 20 Ajánlott szerelvények: menetes tömlő szerelvények, Storz csatlakozók, csőszorító bilincsek 4. oldal

5 PVC lapostömlő "COBIFLAT M" Alkalmazott elsõsorban a magasépítés, hajóépítés, hegyi munkálatok területén, illetve ajánlott víz szállítására a mezõgazdaságban. : PVC, kék, sima : PVC, kék, sima Erőítés : poliészter szövetháló : - 10 C-tól + 60 C-ig Üzemi ny. Súly Tekercs Ø mm Ø mm bar kg/m m , , , ,40 50 / ,58 50 / ,70 50 / ,6 4 0, ,6 4 0,80 25 /50 / ,6 4 0,90 50 / ,8 4 1,00 50 / ,6 4 1,15 50 / ,8 4 1,90 50 "COBIFLAT M 2" - erősített lapostömlő Alkalmazott elsõsorban a magasépítés, hajóépítés, hegyi munkálatok területén, illetve ajánlott víz szállítására a mezõgazdaságban. : PVC, kék, sima : PVC, kék, sima Erősítés : poliészter szövetháló : - 10 C-tól + 60 C-ig Üzemi ny. Súly Tekercs Ø mm Ø mm bar kg/m m 32 35,5 9 0, ,7 8 0, ,7 8 0, ,1 8 0, ,2 7 0, ,5 7 0, ,6 7 1, , ,1 6 1, ,2 4 1, Ajánlott szerelvények: Storz és Perrot rendszerű vízcsatlakozók, bilincsek PVC takarítótömlő "Alfaclean 80" PVC-tömlő, mely kifejezetten ajánlott élemiszeripari üzemek takarításakor. Padlón nem hagy nyomot. : PVC, fehér, sima : PVC, sima, világoskék, kopásálló, időjárás és ózonálló Erősítés: poliészter szövetháló Hajlítási sugár: 110mm Üzemi nyomás: 80bar (70 C-on 20bar) Hőállóság: -15 C-tól +70 C-ig Üzemi nyomás Robbanó ny. Súly Tekercs Ø mm Ø mm bar bar kg/m m ,325 20/25/30/50 A tömlő igény szerint rendelhető 100m-es tekercsekben is, egyedi gyártással. 5. oldal

6 PVC spiráltömlők vízhez és élelmiszerekhez Felhasználás: víz, sör,bor,cefre,gyümölcslevek,ásványvíz,égetett szeszek 30%-os alkoholtartalomig,ecet,zsírmentes italok és élelmiszerek alkalmazási területére "COBILIGHT L1" sárga Szín Vakuum : sárga vagy fehér áttetsző, fehér PVC spirállal : 0,7 bar belső átmérő 110 mm-től 0,5 bar : - 10 C-tól + 60 C-ig Üzemi ny. Súly Hajl. sugár Tekercs Ø mm Ø mm bar kg/m mm m 20 25,8 8 0, ,1 8 0, ,1 7 0, ,2 7 0, ,6 6 0, ,6 6 0, ,2 6 0, ,4 5 0, ,3 5 1, ,4 5 1, , , ,4 3 2, "Opal L1" fehér Üzemi ny. Súly Hajl. sugár Tekercs Ø mm Ø mm bar kg/m mm m 20 25,8 6 0, ,8 6 0, , ,2 6 0, ,2 6 0, ,2 6 0, ,4 6 0, , ,4 5 1, ,0 4 2, "COBIOCEAN SL" PVC szívó- és nyomótömlő könnyített kivitelben, folyadékokhoz is alkalmazható, valamint vetőgépekhez is megfelelő. Kívül enyhén hullámos. Szín : fekete, fehér PVC spirállal Vakuum : 0,6 bar : - 10 C-tól + 60 C-ig Üzemi ny. Súly Hajl. sugár Tekercs Ø mm Ø mm bar kg/m mm m 20 24,8 5 0, ,8 5 0, ,2 5 0, , , ,2 5 0, Ajánlott szerelvények: Vízcsatlakozók, szívó kosarak, erőbilincsek 6. oldal

7 PVC spiráltömlők élelmiszerekhez Felhasználás : víz vagy egyéb közeg szivattíúzására vagy nyomó oldali továbbításra "COBILIGHT" zöld Szín Vakuum : zöld áttetsző, fehér PVC spirállal : 0,6 bar belső átmérő 90 mm-től 0,7 bar : - 10 C-tól + 60 C-ig Üzemi ny. Súly Hajl. sugár Tekercs Ø mm Ø mm bar kg/m mm m , , / , , , , , , , , , , , , , , "COBISUPERFLEX" Kommunális autókhoz, víz és zagy szállítására alkalmazható könnyű, flexibilis tömlő. Kívül enyhén hullámos. Szín : fekete-piros, PVC spirálerősítéssel Vakuum : 0,9 bar : - 40 C-tól + 60 C-ig Üzemi ny. Súly Hajl. sugár Tekercs Ø mm Ø mm bar kg/m mm m 51 60,60 5 1, ,60 4,30 1, ,80 4 1, ,80 3 1, ,20 3 2, ,40 3 2, ,60 2 3, ,40 2 5, "COBIFLEX SUPER" Kommunális autókhoz, víz és zagy szállítására alkalmazható könnyű, flexibilis tömlő. Kívül enyhén hullámos. Szín : szürke, PVC spirálerősítéssel Vakuum : 0,9 bar, 90mm-től 0,8bar, 127mm-től 0,7bar : - 40 C-tól + 50 C-ig Üzemi ny. Súly Hajl. sugár Tekercs Ø mm Ø mm bar kg/m mm m 51 60,60 4,30 0, ,60 4,30 1, ,60 3,30 1, ,00 3,30 1, ,60 3,00 2, ,80 3,00 2, ,00 2,60 3, ,00 2,60 5, Ajánlott szerelvények: Storz és Perrot rendszerű csatlakozó, vízcsatlakozó, erőbilincsek 7. oldal

8 PVC tömlő folyadékokhoz "COBICREA" Nagyon flexibilis PVC tömlő PVC spirálerősítéssel folyadékok szivattyúzására, átemelésére kommunális autókhoz, valamint a mezőgazdaság területén. Hidegben is jól kezelhető. Szín Vakuum : szürke-piros : - 25 C-tól + 60 C-ig : 0,9 bar belső Ø 102 mm-től 0,85 bar, 120mm-től 0,8bar, 160mm-től 0,7bar Belül sima, kívül enyhén hullámos. Üzemi ny. Hajl. sugár Súly Tekercs Ø mm Ø mm bar mm kg/m m 25 32, , , , , , , , ,8 4, , ,4 4, , ,80 30/ ,4 3, , * 101,8 3, , * , * 123, , * 134 2, , * 141,2 2, , * 149,4 2, , * 169, , * 178, , * 225 1, ,80 10 *-gal jelölt méreteknél egyedi, kissebb, standard gyártású hosszok is rendelhetőek! "COBISUPERELASTIC" Nagyon flexibilis PVC tömlő PVC spirálerősítéssel folyadékok szivattyúzására, átemelésére kommunális autókhoz, valamint a mezőgazdaság területén. Hidegben is jól kezelhető. Szín Vakuum : szürke : - 25 C-tól + 60 C-ig : 0,7 bar belső Ø 90 mm-től 0,65 bar, 127mm-től 0,5bar Üzemi ny. Hajl. sugár Súly Tekercs Ø mm Ø mm bar mm kg/m m 51 61, , , , , , , , ,6 4, , , , Ajánlott szerelvények: Storz és Perrot rendszerű csatlakozók, erőbilincsek 8. oldal

9 PVC tömlő acélspirálerősítéssel folyadékokhoz, vákuumhoz "COBIVIN" Rugalmas és robusztus PVC-tömlõ beágyazott acélspirálerõsítéssel, kívül-belül sima, idõjárásálló. Használatos élelmiszerek, víz, juice szállítására, univerzálisan alkalmazható az építõipar, mezõgazdaság és az ipar területén. Szín Vakuum : áttetsző : - 10 C-tól + 60 C-ig : 0,9 bar belső Ø 70 mm-től 0,85 bar, 110mm-től 0,8 bar Üzemi ny. Hajl. sugár Súly Tekercs Ø mm Ø mm bar mm kg/m m 10 16, , , , , , , , , ,5 41 0, ,4 8,5 44 0, ,5 50 0, , , , , , , , , , , , , , , ,4 4, , , , ,6 3, , ,6 3, , , , , , ,4 2, , , , , ,00 10 "COBIPREVAC" PVC szívótömlő szövetbetét és acélspirál erősítéssel, 28%-os alkoholtartalomig : -10 C-tó + 55 C-ig Üzemi ny. Hajl. sugár Súly Tekercs Ø mm Ø mm bar mm kg/m m , , , , , , oldal

10 Üvegtiszta PVC tömlő szövetbetét nélkül "Gemmaplast" Általánosan alkalmazható üvegtiszta PVC-tömlõ folyadékok, ipari gázok, élelmiszerek, víz, levegő, benzin stb. szállítására. Szövetbetét nélküli kivitel. : - 15 C-tól + 60 C-ig Konform: 2007/19/CE és 2002/72/EG Súly Tekercs- Ø mm Ø mm kg/m hossz/m 2 4 0, , , , , , , , , , , , , , , , , , , , , ,34 25 / , , , , , , , ,30 25 PVC tejtömlő betét nélkül "ALFALAIT AL" Univerzálisan felhasználható tömlõ elsősorban a tejüzemek, tehenészetek valamint élelmiszer- és italgyártó cégek részére. Alkalmazása élelmiszerek (kivéve a 15%-nál nagyobb alkoholtartalmú folyadékok) felhasználási területére. A tömlő az Institut d' Analyses et d Essais du Centre "IANESCO" által bevizsgált. és külső : PVC, áttetsző, sima : - 15 C-tól + 65 C-ig Üzemi ny. Robbanó ny. Súly Tekercs Ø mm Ø mm bar bar gr/m m oldal

11 Víz és ivóvíztömlők "COBIRAIN" Univerzális lapostömlõ az ipar, építõipar és mezõgazdaság területére. Alkalmazható préslevegõ, fekália, olaj, híg savak és lúgok szállítására. Használatos csatornatisztításra és esõztetésre is. Különösen kopásálló, robusztus kivitel, teljesen laposra felcsévélhetõ, könnyen szállítható és optimális helykihasználású tömlõ. Az átlagos gumitömlõnél könnyebb és strapabíróbb, olaj-, hő- és ózonálló. Nem igényel tisztítást és szárítást, egyszerûen szerelhetõ. Belsõ Külsõ Hõmérsékletállóság Tekercshossz : kiváló minõségû Nitrilkacsuk : magas szakítószilárdságú Polyester-, Polyamidszál : kiváló minõségû Nitrilkacsuk : -20 C-tól +70 C-ig : 100m Ø Ø Szín Súly Üzemi / Robbanó mm mm kg/m nyomás bar fekete 0,23 25 / fekete 0,29 25 / sárga 0,21 30/ fekete 0,31 25 / ,6 fekete 0,53 25 / fekete 1,02 25 / ,6 sárga 0,65 30/ ,6 fekete 0,82 15 / ,6 fekete 1,20 15 / ,6 fekete 0,95 15 / ,6 fekete 1,35 15 / ,6 fekete 1,57 10 / ,8 fekete 1,70 10 / 30 "COBIAQUA" KTW és DVGW-W270 szerint Belsõ Külsõ Hõmérséklet Üzemi nyomás : UHMWPE, sima, enyhén áttetsző : szintetikus textiszövet : EPDM, kék, kopás és időjárásálló : -20 C-tól +70 C-ig, gőzzel tisztítható rövid ideig max. 130 C-ig : 20 bar Ø Ø Hjalítási Súly Tekercshossz mm mm sugár mm kg/m m 13 21,4 65 0, , , ,02 40 "COBIAQUA KU" Belsõ Külsõ Hõmérséklet Üzemi nyomás : PEHD, halványkék, sima : PET szövet : elastomer PE, kék, sima : -15 C-tól +40 C-ig : 20 bar Ø Ø Hjalítási Súly Tekercshossz mm mm sugár mm kg/m m , , ,42 50 Könnyű préslégtömlők "COBIPRESS SL" Extra könnyű, formatartó víz és préslégtömlő, a tömlőre gépkocsival is rá lehet hajtani. Belsõ : EPDM : Nylonháló Külsõ : szintetikus szövettel bevonva : -30 C-tól +75 C-ig Tekercshossz : 20/40/60 m Ø Üzemi / robb. nyom. Súly Hajlítási sugár mm bar kg/m mm 19 / 3/4" 30 / 90 0, oldal

12 Lapos víztömlõk "COBISINTEC" Építőipari lapostömlő Laposan feltekerhető treviratömlő, felhasználható az iparban és építőiparban vízbevezető tömlőként és búvárszivattyú kifolyótömlőként. : fekete gumi : poliészterfonal háló Hőállóság: -20 C-tól + 80 C-ig Építőipari tömlő (mindkét végén STORZ szívócsatlakozókkal szerelten) Típus Ø Üzemi/robb ny. Hosszok Súly mm bar m / tekercs kg/m D-1" / ,18 C-6/4" / ,28 C-2" / 39 5/10/15/20/25/30 0,38 C-2" / 30 20/25/30 0,35 B-3" / 39 10/15/20/25/30 0,64 B-3" / ,6 A-4" / 30 20/25/30/50 0,90 F-6" / ,20 "COBISINTEC RO" Építőipari tömlő csatlakozók nélkül Típus-Méret Üzemi/robb ny. Hossz Súly bar m / tekercs kg/m D-1" 13 / ,18 C-6/4" 13 / ,28 C-2" 13 / ,38 B-4" 13 / ,64 A-4" 13 / ,93 "COBISINTEC PU" : fekete gumi : olaj és üzemanyagálló poliuretán, piros Hőállóság: -20 C-tól + 90 C-ig Típus Üzemi/robb ny. Hosszok Súly bar m / tekercs kg/m C / 52 mm 15 / ,50 B / 75 mm 15 / , oldal

13 Csatornatisztító tömlő Magasnyomású csatornatisztító tömlõk szövetbetéttel A szövetbetéterõsítésnek köszönhetően könnyű, hajlékony, ugyanakkor rendkívül kopásálló, az igénybevételt kiválóan tűrõ magasnyomású csatornatisztító tömlő. Típus: "COBIKANTEX 250 bar" Belsõ : nagyfokú kopásállóság, varrat nélküli, sima, SBR, minimális nyomásveszteség Külsõ : NR/BR, sima, kopás és időjárásálló Erősítés : szintetikus szövet Üzemi nyomás : 250 bar Robbanó nyomás : 2,5 x túlbiztosítás Hõmérséklet : -35 C-tól +70 C-ig Tekercs : méretenként különböző hosszokba igényelhető Típus: "COBIPOLYKAN 210 bar" Belsõ : poliészter-elasztomer keverék Külsõ Erősítés Üzemi nyomás Robbanó nyomás Hõmérséklet Tekercs : poliuretán, sima, magas szakítószilárdságú, kék : szintetikus szövet : 210 bar : 2,5 x túlbiztosítás : -40 C-tól +60 C-ig : méretenként különböző hosszokban igényelhető Típus: "COBIPOLYKAN 250 bar" Belsõ : poliészter-elasztomer keverék Külsõ Erősítés Üzemi nyomás Robbanó nyomás Hõmérséklet Tekercs : poliuretán, sima, magas szakítószilárdságú, piros :szintetikus aramid szövet : 210 bar : 2,5 x túlbiztosítás : -40 C-tól +60 C-ig : méretenként különböző hosszokban igényelhető Ø Típus Súly Hajl. sugár mm mm kg/m min. mm 13 mm / 1/2" Cobikantex 25 0,45 80 Grülokan 25,6 0, mm / 3/4" Cobikantex 31 0, Grülokan 31 0, mm / 1" Cobikantex 39 0, Cobipolykan210 38,7 0, Cobipolykan250 37,9 0, mm/1 1/4" Cobikantex 48 1, Cobipolykan210 46,7 0, Cobipolykan250 42,3 0, Szerelvények csatornatisztító tömlőhöz (armatúrák és hüvely) Tömlő Préselt armatúrák Ø DKR AGR DKR = Hollander 13 mm / 1/2" kúpos tömítéssel 19 mm / 3/4" AGR = menet 25 mm / 1" kúpos tömítéssel 32 mm/1 1/4" "COBIROKAN" Magasnyomású takarító vagy csatornatisztító tömlő Erősítés Hőállóság Üzemi nyomás Robbanó nyomás : gumi, fekete, sima : gumi, fekete, sima, magas szakítószilárdságú : szintetikus szövet : -40 C-tól +100 C-ig : 200 bar : 640 bar Ø Hossz Súly Hajl. sugár mm m / tekercs mm kg/m min. mm 12, , , , , , , , ,4 0, oldal

14 PVC csövek, fittingek PVC nyomócsó, egyoldalon ragasztható véggel Hossz : 5m / szál Szín : sötétszürke Nyomás : méretektől függő, PN10-PN16 közötti értékek Mérettartomány: DN 10mm-től DN 315mm-ig, egyedi falvastagságokkal PVC fittingek, mindkét oldalon ragasztható végekkel Ívek 45, 90, 15, 22,5, 30 Mérettartomány típusonként változó! Nyomás : méretektől függő, PN10-PN16 közötti értékek Könyökök 90, 45 valamint redukáló, egyoldalon vagy mindkét felén menetes véggel Mérettartomány típusonként változó! Nyomás : méretektől függő, PN10-PN16 közötti értékek T-idomok 90, különféle verziókban, valamint egyéb fittingek és ragasztó, mely többféle típusban létezik Nyomás : méretektől függő, PN10-PN16 közötti értékek 14. oldal

15 Áttetsző PVC tömlő szövetbetéttel "Filclair AL" Általánosan felhasználható áttetszõ PVC-tömlõ folyadékok, ipari gázok, élelmiszer, víz, levegõ stb. szállítására. Robbanó ny. : 3 x túlbiztosítás Felirat : * = Filclair AL Méret : - 15 C-tól + 65 C-ig Szín : áttetsző (adott méretek gyártathatóak színes változatban is, külön ajánlatkérésre) Tekercshossz 50 m, belső Ø 38 mm-től = 25 m Élemiszeripari minősítéssel rendelkezik! S= állandó raktári tétel Üzemi ny. Súly Ø mm Ø mm bar kg/m S ,05 4 * , ,09 S 6 * ,11 S 8 * ,13 S 9 * ,14 S 10 * ,16 S ,17 12 * ,22 S 13 * ,23 S 15 * ,30 S ,23 S ,32 19 * ,37 S ,47 25 * ,53 S 32 * ,74 S 38 * ,86 S 40 * ,90 45 * ,12 S ,22 50 * ,59 "Filclair AL" szines és szines-áttetsző kivitel Üzemi ny. Súly Szín Ø mm Ø mm bar kg/m ,11 kék, piros; kék, piros átlátszó ,13 kék, piros átlátszó ,14 kék, piros ,16 piros; kék, piros átlátszó ,22 kék, piros átlátszó Nem raktári tétel, csak tekercsben szállítható, rendeléstől kb. 3 hét. Ajánlott csatlakozók és kötőelemek: füles és csavaros bilincsek, levegő gyorscsatlakozók, vízcsatlakozók. 15. oldal

16 PVC veszélyesanyag- és préslégtömlő PVC-tömlõ veszélyes anyagok (vegyszerek, permetezőszerek) illetve préslevegõ szállítására 20, 40 és 80 bar üzemi nyomásértékre. : PVC, fekete, sima 20bar: PVC/NBR, olajálló kivitel : PVC, sima, kopásálló, időjárás- és ózonálló : - 15 C-tól + 60 C-ig Cobifield 20 bar bézs Üzemi nyomás Robbanó ny. Súly Tekercs Ø mm Ø mm bar bar kg/m m , , , , , , , , ,52 50 Cobifield 40 bar kék Üzemi nyomás Robbanó ny. Súly Tekercs Ø mm Ø mm bar bar kg/m m , , , , ,59 50 Cobifield 80 bar sötétkék Üzemi nyomás Robbanó ny. Súly Tekercs Ø mm Ø mm bar bar kg/m m , , , oldal

17 Préslégtömlők 20 bar "Air Star 20" fekete Általánosan felhasználható tömlõ sűrítettlevegõ illetve víz- és kenőanyagtartalmú sűrítettlevegő szállítására, használatos különösen az építõipar és útépítés területén, de alkalmazható az ipar számos egyéb ágában. : SBR, fekete, sima :szintetikus textilszövet : SBR/NR, fekete, sima Robbanó nyomás : 3x túlbiztosítás : - 25 C-tól + 80 C-ig Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m min. mm m , , , , "Cobipress 20" fekete Általánosan felhasználható tömlõ sűrítettlevegõ illetve víz- és kenőanyagtartalmú sűrítettlevegő szállítására, használatos különösen az építõipar és útépítés területén, de alkalmazható az ipar számos egyéb ágában. : SBR, fekete, sima : kétszeres szintetikus textilszövet : SBR, fekete, sima Robbanó nyomás : 3x túlbiztosítás : - 30 C-tól + 80 C-ig Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m min. mm m , / , / , , , "Cobipress 20" sárga Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m min. mm m , , / , / 40 "Cobipresscord 20" sárga Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m min. mm m , , , "PLE/PL15" víz és préslégtömlő Alkalmazható, kenőanyagot tartalmazó levegőhőz, préslevegőhöz, és vízhez réteg : SBR, sima fekete, oalj tartalmú levegőnek ellenáll réteg : SBR, sima fekete Erősítés : textilszövet Hőállóság : -35 c-tól + 70 c-ig Nyomás :15 bar üzemi / 45 bar robbanó nyomás Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m min. mm m , , , , , , Alkalmazható csatlakozók és rögzitő elemek: levegős gyorscsatlakozók, menetes tömlőfittingek, füles, és csavaros bilincsek 17. oldal

18 Préslevegő és féktömlők "Cobipresscord 25" sárga Általánosan felhasználható tömlõ sűrítettlevegõ illetve víz- és kenőanyagtartalmú sűrítettlevegő szállítására, használatos különösen az építõipar és útépítés területén, de alkalmazható az ipar számos egyéb ágában. Robbanó nyomás Üzemi nyomás : SBR, fekete, sima : kétszeres szintetikus textilszövet : SBR, sárga, sima : 3x túlbiztosítás : - 30 C-tól + 50 C-ig : 25 bar Ø Ø Súly Robbanó ny. Tekercs mm mm kg/m bar m , , / , , , , , , , , "Cobipress Flat" lapos préslégtömlő Általánosan felhasználható préslevegő vagy olajos levegő szállítására, ellenáll olajszármazékoknak, valamint könnyű savaknak és lúgoknak is. Laposan feltekerhető, tárolása ezáltal könnyű. Üzemi nyomás: 20bar Ø Ø Súly Robbanó ny. Tekercs mm mm kg/m bar m 20 24,6 0, / 60 Alkalmazható szerelvények: kompresszor csatlakozók, erőbilincsek Féktömlő DIN szerint "Airbrake vagy FBD" TÜV bevizsgált Alkalmazási területe a gépjárműipar, működteti a gépjárművek sűrítettlevegős fékrendszerét illetve egyéb sűrítettlevegős berendezéseit. Felirat Üzemi nyomás Robbanó nyomás Tekercshossz : EPDM, fekete, sima : különösen ellenálló szintetikus szöveterősítés : EPDM, fekete, sima : (Átmérő) DIN 74310, Negyedév/Év, TÜV bevizsgált, ITR : 10 bar : 25 bar : -40 C-tól +70 C-ig : 40 m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , , "Páncélozott légféktömlő" Engedélyszám : EPDM, fekete, sima : különösen ellenálló szintetikus szöveterősítés : EPDM, fekete, sima, fémszövet háló : H Ø Ø Súly Hajl. sugár mm mm kg/m min. mm S S Gyártási hossz: 20m / 25m Alkalmazható rögzítő elemek: bilincsek, könnyű roppantó hüvelyek 18. oldal

19 Pneumatika és vegyeszertömlők betét nélkül Betét nélküli tömlők - különböző anyagminőségben -é légtechnikai alkalmazásokra. Használatosak sűrítettlevegős készülékekhez, szerelőszalgokhoz, a pneumatikában, az utomatizációban, mérés- és irányító technikához, az autógyártásban, gépészetben, stb. Rgualmas, hajlékony, törsálló tömlők, jól bírják a mechanikai megterhelést. Ellelnállóak a benzinnel, olajjal és fagyállóval szemben. Alkalmasak számos vegyianyag, vegyszer szálllítására. Polyethilén tömlő "PE" : -10 C-től + 60 C-ig Ø Ø Üzemi ny. Súly Tekercs mm mm bar kg/m m , , , ,03 50 Egyéb színek és méretek ajánlatkérésre! Polyamid tömlp "PA 126-HF" : -40 C-tól C-ig Ø Ø Üzemi ny. Súly Tekercs mm mm bar kg/m m , , , , , , ,06 50 Egyéb színek és méretek ajánlatkérésre! Polyurethan tömlő "PU" : -40 C-tól + 60 C-ig Ø Ø Üzemi ny. Súly Tekercs mm mm bar kg/m m , , , , , , Egyéb színek és méretek ajánlatkérésre! Tömlőkhöz kérje ismertetőnket Pusch In csatlakozó elemekről! 19. oldal

20 Hűtő- és forróvíztömlők Általánosan alkalmazható forró vizes tömlõk. Felhasználhatóak többek között a vegyipar, gyógyszeripar, autóipar és fűtés-szaniter iparágak területén. "VARIOPRESS", sima külső réteggel Üzemi nyomás Hőállóság : EPDM, fekete, sima : EPDM, fekete, sima : 10 bar : - 30 C-tól C rövid ideig C Ø Ø Súly Hajlítási sug. Tekercs mm mm kg/m min. mm m , , , , , , Ajánlott szerelvények: Forróvizes gyorscsatlakozók, menetes szerelvények " COBICOOL" szövetnyomatos külső réteggel Erősítés Üzemi nyomás : SBR, fekete, sima : SBR, fekete, szövetnyomatos : textilszövet : 3 bar : - 30 C-tól + 90 C-ig Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m min. mm m , , , , , , , , , , , , , , , , , , , , , , , oldal

21 Univerzális felhasználású tömlők A tömlő kiváló ózon- és időjárásállósággal rendelkezik. Színét megtartó, nagy rugalmasságú, abrazív, elektromosan vezetőképes (ellenállás < 10/6 Ohm), általánosan felhasználható termék. Magas hő- és hidegállóság, vegyszerekkel szemben rezisztens. Alkalmazható préslég-, hideg- / melegvizes- és vegyszertömlőként. Erőítés Tekercshossz : EPDM, fekete, sima, antisztatikus : EPDM, zöld vagy sárga, sima, 32mm-től pólyázott : szintetikus textilszövet : - 40 C-tól C-ig, rövid ideig C-ig : 40 m "COBIWATER PREMIUM" zöld Üzemi nyomás Robbanó nyomás : 20 bar : 60 bar Ø Ø Hajl. sugár Súly mm mm mm kg/m , , ,60 "COBIWATER PREMIUM" sárga Üzemi nyomás Robbanó nyomás : 30 bar : 90 bar Ø Ø Hajl. sugár Súly mm mm mm kg/m , , , , , , , ,93 Alkalmazható csatlakozók: GEKA réz csatlakozók, lásd katalógus armatúrák 21. oldal

22 Hűtő- és forróvíztömlő Univerzálisan felhasználható tömlõk a telítettgõz és a forróvíz szállítására, a tömlők nagyfokú ellenállóképességgel rendelkeznek a különböző igénybevételekkel szemben. : EPDM, fekete, sima, glykolálló : EPDM, fekete, sima Erősítés : szintetikus textilszövet "COBIWATER PLUS" Üzemi nyomás : 20 bar Robbanó nyomás : 60 bar : - 40 C-tól + 95 C-ig, rövid ideig +110 C Felirat : piros jelölőcsík Ajánlott szerelvények: forróvizes gyorscsatlakozók, menetes szerelvények Ø Ø Falvastagság Hajlítási Súly Tekercs mm mm mm sugár mm kg/m m , , , , ,55 40 DN10 csak kék csíkkal szállítható raktárról, DN13 kékkel és pirossal is! Gőztömlő 7 bar, C-ig "COBISTEAM 7" Az iparban, autószerelõ műhelyekben, garázsokban, szervízekben általánosan felhasználható tömlő. Alkalmas gőz, forró víz szállítására, savakkal és lúgokkal szemben jó ellenálló, alkalmazható emuziós folyadékra is. : EPDM, fekete, sima : szintetikus nylonszövet : EPDM, fekete, pólyázott kivitel piros jelölő csíkkal Üzemi nyomás : 7 bar (20 C-on 70b Robbanó nyomás max. 6 bar +90 C-os víz esetén : - 40 C-tól C-ig, telített gőzre +90 C-os víz esetén max. 6 bar Tekercshossz : 40 m Ø Ø Hajl. sugár Súly mm mm min. mm kg/m , , , , , , ,95 Gőztömlő EN ISO 6134 szerint "COBISTEAM EN" Antistatikus kivitel, a fémszöveterõsítés és a vastagabb falkialakítás következtében a tömlő magasabb hõmérséklet és nyomás követelményének tud megfelelni. : EPDM, fekete, sima, antisztatikus : nagy szakítószilárdságú fémszövet : EPDM, fekete, antistatikus, kopásálló, öregedés- és időjárásálló E - vez.képesség : külső és belső R < 10/6 Ohm, antisztatikus kivitel Üzemi nyomás : 18 bar (20 C-on 18 Robbanó nyomás max. 10 bar +90 C-os víz esetén : - 40 C-tól C-ig Tekercshossz : 40 m Ø Ø Hajl. sugár Súly mm mm kb. mm kg/m , , , , , , ,56 Ajánlott szerelvények: Menetes gőz szerelvények, kétrészes szorító bilincsek 22. oldal

23 Forróvíz és gőztömlők Gőztömlő 6 bar, C-ig "DS3 piros vagy fekete külső réteggel" Az iparban, autószerelõ műhelyekben, garázsokban, szervízekben általánosan felhasználható tömlő. Alkalmas gőz, forró víz szállítására, savakkal és lúgokkal szemben jó ellenálló, alkalmazható emuziós folyadékra is. Üzemi nyomás Tekercshossz : SBR / EPDM, fekete, sima, antisztatikus : szintetikus nylonszövet : SBR / NBR, fekete, pólyázott kivitel, piros vagy fekete külsővel : 6 bar 164 C-os gőz Robbanó nyomás max. 6 bar +95 C-os víz esetén : - 40 C-tól C-ig, telített gőzre +90 C-os víz esetén max. 6 bar : 40 m Ø Ø Hajl. sugár Súly mm mm min. mm kg/m , , , , , ,40 Gőztömlő EN ISO 6134 szerint "DS1" Antisztatikus kivitel, a fémszöveterõsítés és a vastagabb falkialakítás következtében a tömlő magasabb hõmérséklet és nyomás követelményének tud megfelelni. E - vez.képesség Üzemi nyomás Tekercshossz : EPDM, fekete, sima, antisztatikus : nagy szakítószilárdságú fémszövet : EPDM, fekete, antistatikus, kopásálló, öregedés- és időjárásálló : külső és belső R < 10/6 Ohm, antisztatikus kivitel : 18 bar (20 C-on 18 Robbanó nyomás max. 10 bar +120 C-os víz esetén : - 40 C-tól C-ig : 40 m Ø Ø Hajl. sugár Súly mm mm kb. mm kg/m , , , , , , ,65 Ajánlott szerelvények: Menetes gőz szerelvények, kétrészes szorító bilincsek 23. oldal

24 Üzemanyagtömlő szövetbevonattal "Cobioiltex" DIN Kívül szövetbevonattal ellátott üzemanyagtömlő, melynek a különböző anyagokra vonatkozó felhasználhatóságát és hőmérsékletállóságát az alábbi táblázat tartalmazza. Felirat Tekercshossz : NBR, fekete, sima : Textilbevonat, fekete : DIN Méret : 20 m Felhasználhatóság és hőmérsékletállóság: Üzemanyag max. 50% benzoltartalomig + 40 C Víz + 90 C Super üzemanyag + 40 C Levegő + 80 C Diesel üzemanyag + 80 C Kerozin + 40 C Vizes oldatok oxidáló Hűtőanyagok (Glycol, Glysantine, stb.) + 90 C anyag nélkül + 80 C Hidegtűrő - 40 C állóság rövid ideig C Ellenállóság methanollal szemben max. 15% Ø Ø Súly Üzemi nyomás mm mm kg/m bar 3,2 7 0, ,5 7,5 0, , , , ,5 12,5 0, , , ,5 17 0,17 10 Üzemanyagtömlő gumibevonattal "Cobioilrubber" Üzemanyagtömlõ, használatos garázsoknál, szervízekben, töltõállomásokon. DIN A : NBR, fekete, sima : 1 Textilháló : CR, fekete, sima, ózon- és időjárásálló : - 30 C-tól C-ig Tekercshossz : kartondobra tekercselve 15 m belső átmérő 10 mm - 10 m Ø Ø Súly Üzemi nyomás mm mm kg/m bar 3,2 8 0, , , ,3 10 7,5 14,5 1, , oldal

25 Üzemanyagtömlő acélszövetbevonattal "Cobioil MU" Alacsony nyomású acélszövetbevonattal ellátott üzemanyagtömlő DIN szerint. Tekercshossz : Olaj Üzemanyag Préslevegő : NBR, fekete, sima : Horganyzott acélszövetbevonat fekete-kék jelölőcsíkokkal : 50 m (előfordulhat toldással is) : - 30 C-tól C-ig : C-ig : + 80 C-ig : C-ig Ø Ø Üzemi nyomás Robbanó ny. Hajl. sugár Súly mm mm bar bar mm kg/m , , , , , , , ,90 Préshüvely alacsony nyomású tömlőhöz, típus "H" A tömlőhöz igény esetén préshüvely is rendelhető. Névleges átmérők: 5, 6, 8, 10, 13,16, 20 és 25 mm. Olaj- és üzemanyagtömlő 10 bar "Cobioil" Felhasználása ásványolajok, műszaki illetve fűtõ- és dízelolajok, valamint ólommentes és ólomtartalmú tüzelõanyagok esetén. Aromás szénhidrogéntartalom max. 40 %. Belsõ Külsõ Üzemi nyomás Robbanó nyomás Hõmérséklet : NBR, fekete, sima : szintetikus textilszövet : NBR / EPDM, fekete, sima : 10 bar : 30 bar : - 20 C-tól + 80 C-ig Ø Ø Tekercs Súly Hajl. sugár mm mm m kg/m mm , , , , Benzinkútállvány tömlő BS 3395 szerint "TU 10" Felhasználása ásványolajok, műszaki illetve fűtõ- és dízelolajok, valamint ólommentes és ólomtartalmú tüzelõanyagok esetén. Aromás szénhidrogéntartalom max. 40 %. Belsõ Külsõ Üzemi nyomás Robbanó nyomás Hõmérséklet : NBR, fekete, sima, elektromosan vezető : szintetikus textilszövet : NBR / SBR, fekete, sima, kopás- és időjárásálló : 10 bar : 30 bar : - 40 C-tól + 80 C-ig Ø Ø Tekercs Súly Hajl. sugár mm mm m kg/m mm , , , , oldal

26 Ásványolajtömlő 20 bar "Cobioil 20" Felhasználása ásványolajok, műszaki illetve fűtõ- és dízelolajok, valamint ólommentes és ólomtartalmú tüzelõanyagok esetén. Aromás szénhidrogéntartalom: max. 50 %. Üzemi nyomás Robbanó ny. Felirat Tekercshossz : NBR, fekete, sima : CR, fekete, sima, önkioltó, antistatikus R<1M Ohm : 20 bar : 60 bar : - 30 C-tól C-ig, rövid ideig C-ig : RUBBER MULTIUSE OILPRESS 20 BAR R<1M Ohm : 40 m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , , , , , , , Univerzális tartályautótömlő acélspirállal "Cobitank 10 SL" Tartálykocsik feltöltéséhez és leeresztéséhez használatos, acélspirálerõsítéssel ellátott, rugalmas gumitömlõ. Aromás szénhidrogéntartalom max. 50 %. : NBR, fekete, sima : Szövetbetét, acélspirál, rézszál : CR / SBR, fekete, pólyázott, olaj és benzinálló Vakuum Robbanó ny. Felirat Tekercshossz : 0,8 bar : 3 x túlbiztosítás : - 30 C-tól + 93 C-ig : Petrolstar, nyomás, egyéb : 40 m Ø Ø Üzemi/robbanó Hajl. sugár Súly mm mm nyomás / bar min. mm kg / m / , / , / , / , / , / , / , / , / , / , / , / , / , / ,90 Ajánlott szerelvény: tartályautó csatlakozók, rézből, nemesacélból 26. oldal

27 Bitumen- és kátránytömlők Speciális anyaguknak köszönhetően extrém magas hőállósággal rendelkező tömlők. Alkalmasak forró bitumen, kátrány szállítására. Használatosak elsősorban az építőiparban, útépítés területén. : extrém hőállósággal rendelkező speciális anyag, fekete, sima : acélszövetháló és acélspirál : extrém hőállósággal rendelkező speciális anyag, fekete, sima "Cobibitum" Üzemi nyomás Robbanó nyomás Tekercshossz : 10 bar : 60 bar : C-ig rövid ideig C-ig : 20 m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , "Cobiteer" Üzemi nyomás Robbanó nyomás Tekercshossz : 20 bar : 225 bar : C-ig : 40 m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm S , Csavaros armatúra kátránytömlőhöz Tömlőcsonk acél, szárnyas anya öntvény, csatlakozás SLW 19 x G 3/4" belső menettel Típus Csatlakozás HTV-SB SLW 19 x G 3/4" IG 27. oldal

28 Ásványolajtömlők Belsõ Külsõ Hõmérséklet : NBR, fekete, sima : szintetikus textilszövet és rézszál : NBR/SBR, fekete, sima, elektromosan vezetõképes R<1 M Ohm : - 25 C-tól + 80 C-ig "Carbocord 10" Alkalmas ásványolajok szállítására, melyek aromásanyagtartalma nem több, mint 40 %. Ø Ø Súly Hajl. sugár Üzemi/Robbanó Tekercs mm mm kg/m min. mm nyomás / bar m , / , / , / , / , / "Cobiprevac Oil" Alkalmas ásványolajok szállítására, 40% aromatartalomig, valamint hidraulika olaj elvezetésére, stb. Kifejezetten flexibilis és hajlékony tömlő! Belsõ Külsõ Hõmérséklet : NBR/TPU/PVC keverék, fekete, sima : poliészter szövet, acélspirál és duplán beágyazott rézszál : NBR/TPU/PVC keverék, fekete, sima, égésbiztos kivitel CL UL 94 VO szerint : - 30 C-tól + 80 C-ig Ø Ø Súly Hajl. sugár Üzemi/Robbanó Tekercs mm mm kg/m min. mm nyomás / bar m , / , / , / , / Ajánlott szerelvény: tartályautó csatlakozó rézből, illetve nemesacélból Tartályautótömlő PVC-spirállal "Cobioil K" Belsõ Külsõ Hõmérséklet Vákuum : PVC-keverék, kék, sima : PVC spirál PVC-keverk, kék, enyhén hullámos : - 10 C-tól + 60 C-ig : 0,9 bar Ø Ø Súly Hajl. sugár Üzemi Tekercs mm mm kg/m min. mm nyomás / bar m 50 60,6 1, ,2 2, ,8 3, Kompozit tömlő olajra "Cobikomposite Oil Blue" Ásványi olaj szállítására alkalmas kompozit tömlő, akár 100%-os aromatartalomig, EN 13765:2003, TRbF 131 Felépítés : belül polypropilén, kívül PVC-poliészter, kék Hõmérséklet : - 30 C-tól + 80 C-ig Vakuum : 0,9 bar Hossz : 30m (alap esetben csatlakozók nélkül szállítható) Ø spirál Hajl. sugár Üzemi Súly mm spirál min. mm nyomás / bar kg/m 80 / 3" alu alu ,5 2,1 80 / 3" alu acél, cinkelt ,5 2,9 80 / 3" acél, cinkelt acél, cinkelt ,5 3,5 28. oldal

29 Tartályautótömlők acélspirállal "Cobiunitype" Olaj- és benzinálló szívó-nyomó tömlő. Belsõ Külsõ Vakuum Hõmérséklet : NBR, fekete, sima, olajálló : Acélspirál + textilszövet + rézszál : CR, fekete, hullámos, pólyázott, kopásálló és időjárásálló : 0,9 bar : - 30 C-tól + 80 C-ig, rövid ideig +120 C-ig Ø Ø Üzemi/Robbanó Hajl. sugár Súly Tekercs mm mm nyomás/bar min. mm kg / m m / , / , / , / , / , / , / , / ,20 40 "Cobitank EN" Ellenáll max. 50 % aromatartalmú ásványolaj-termékeknek. Szabvány : EN és TRbF rész 5.5. : NBR, fekete, sima : Acélspirál + szövetbetét + rézszál : NBR/SBR, fekete, antisztatikus, olaj, üzemanyag- és időjárásálló, pólyázott kivitel Vákuum : 0,9 bar, DN 75-től 0,8 bar : - 25 C-tól + 80 C Elektromos ellenállás : < 10 6 Ohm Ø Ø Üzemi/robbanó Hajl. sugár Súly Tekercs mm mm nyomás/bar min. mm kg/m m / , / , / , / , / , / ,70 20 "Cobitank 10 Plus SL" Ellenáll max. 50 % aromatartalmú ásványolaj-termékeknek. Rendkívül flexibilis kivitel Szabvány : EN és TRbF rész 5.5. : NBR, fekete, sima : Acélspirál + szövetbetét + rézszál : NBR/SBR, fekete, antisztatikus, hullámos, olaj, üzemanyag- és időjárásálló, pólyázott kivitel Vákuum : 0,9 bar, DN 75-től 0,8 bar : - 25 C-tól + 80 C Elektromos ellenállás : < 10 6 Ohm Ø Ø Üzemi/robbanó Hajl. sugár Súly Tekercs mm mm nyomás/bar min. mm kg/m m / , / , / , / , / ,90 20 Ajánlott csatlakozó lefejtésekhez: tartályautó csatlakoz, rézből, nemesacélból 29. oldal

30 Tartályautótömlők acélspirállal "Cobikaspi" Tartályautok vagy hajók leeresztéséhez használatos tömlő, ellenáll olajszármazékoknak. Belsõ Külsõ Kopásállóság Vakuum Hõmérséklet : NR/BR, fekete, sima, kopás- és olajálló, elektromosan vezető : Acélspirál + textilszövet : NR/BR, fekete, hullámos, pólyázott, kopásálló és időjárásálló : kb. 50mm3 : 0,9 bar : - 30 C-tól + 80 C-ig Ø Ø Üzemi/Robbanó Hajl. sugár Súly Tekercs mm mm nyomás/bar min. mm kg / m m 110 / / , / , / , / ,10 20 "Cobitank HP" Ellenáll max. 40 % aromatartalmú ásványolaj-termékeknek, valamint 15% etalontartalmú anyagoknak. Nem alkalmas biodízel szállítására. Vákuum : NBR, fekete, sima : szövetbetét + rézszál : NBR, fekete, külső PVC spirállal, narancs színben : 0,9 bar : - 30 C-tól + 60 C Ø Ø Üzemi/robbanó Hajl. sugár Súly Tekercs mm mm nyomás/bar min. mm kg/m m / ,70 30, / ,19 30, / ,10 30,5 Kompozit tömlő olaj és benzin lefejtéséhez "Cobikomposite Tank" Ásványi olaj szállítására alkalmas kompozit tömlő, akár 100%-os aromatartalomig, EN 13765:2003, TRbF 131 szerint. Hõmérséklet Elektromos ellenállás Vakuum Hossz : polypropilén fólia, galvanizált acél belső spirállal : PVC szövet, sárga, galvanizált acél külső spirállal : - 40 C-tól C-ig : < 10 6 Ohm : 0,9 bar : 30m (alap esetben csatlakozók nélkül szállítható) Ø Ø és belső Hajl. sugár Üzemi Súly mm mm spirál min. mm nyomás / bar kg/m galvanizált acél , ,5 galvanizált acél , ,5 galvanizált acél , ,5 galvanizált acél , ,5 galvanizált acél ,5 5, oldal

31 Polyuretán spiráltömlők,vastagabb fóliakialakítással "Cobipur M" - középerős fóliavastagságú kivitel Alkalmazható erősebb koptató anyagok elszívására, granulátum továbbítására. Hőállóság Erősítés Fóliavastagság : -40 C-tól +90 C-ig, rövid ideig +125 C-ig : beágyazott acélspirál : 1,5mm Vakuum Hajl. sugár Súly Tekercs Ø mm bar mm kg/m m 40 0, , , , , , , , , , , , , , , , , , , ,16 10 / , , , , , ,82 10 Ajánlott rögzítő elemek: drót, és speciális csigatömlő bilincsek "Cobipur S" - robusztus fóliavastagságú kivitel Alkalmazható erősen koptató anyagok szállítására, elszívásra. Hőállóság Erősítés Fóliavastagság: 2,5mm : -40 C-tól +90 C-ig, rövid ideig +125 C-ig : beágyazott acélspirál Nyomás Vákuum Hajl. sugár Súly Tekercs Ø mm bar bar mm kg/m m 40 4,2 0, , ,0 0, , ,9 0, , ,7 0, , ,1 0, , ,1 0, ,60 5 / ,6 0, ,44 10 / ,5 0, ,13 5 / ,0 0, , ,9 0, , ,6 0, ,45 10 Ajánlott rögzítő elemek: drót, és speciális csigatömlő bilincsek "Cobigranu PU Flex" Élelmiszerminőségű műanyag szívó-nyomó spiráltömlő, magas kopásállóságú poliuretán belső réteggel, alkalmas folyékony, por vagy szemcsés formájú élelmiszerekre, mint pl. a tejpor, cukor illetve egyéb nem élelmiszeripari anyagokhoz, granulátumokhoz. : PU, tükörsima : PVC, átlátszó, szürke műanyag spirállal erősítve, rézszállal Vakuum: 7 MVO Hőállóság: - 15 C-tól + 65 C-ig Nyomás Vákuum Hajl. sugár Súly Tekercs Ø mm bar bar mm kg/m m Ø mm Ø mm bar mm kg/m m , , ,5 0, ,77 30 / , ,32 30 Ajánlott rögzítő elemek: drót, és speciális csigatömlő bilincsek 31. oldal

32 Betonszóró és habarcsszállító tömlõ "Cobiton 40" Különösen kopásálló, speciális tömlõ habarcs, beton, rugalmas töltõanyag, nedves és csiszoló anyagok szállítására. Belsõ : NR/SBR, fekete, sima, elektromosan vezetőképes Külsõ : SBR, fekete, pólyázott kivitel, elektromosan vezetőképes Üzemi nyomás : 40 bar, DN65 10bar Robbanó nyomás : 3-szoros túlbiztosítás Hõmérsékletállóság : - 30 C-tól + 80 C-ig Tekercshossz : 40 m Kopásállóság : kb. 70/80mm³ DIN szerint Ø Ø Súly Hajl. sugár Tekercs mm mm kg/m min. mm m , , , , , , Habarcsozó csatlakozók Anyag: temperöntvény, emelõ acélból, horganyzott Anyadarab tömlővéggel Apadarab tömlővéggel Típus Méret Típus Méret mm mm MST VST MST-X VST-X MST 35 N 35 VST 35 N 35 MST 50/42 N 42 VST 50/42 N 42 MST 50 N 50 VST 50 N 50 Anyadarab belső menettel Apadarab belső menettel Típus Menet Típus Menet zoll zoll MIG 10/25 1" VIG 10/25 1" MIG 10/35 N 1" VIG 10/35 N 1" MIG 20/50 N 2" VIG 20/50 N 2" "Cobitrom Flat" Koptató anyagok, mint habarcs, cement és egyebek szállítására alkalmas tömlő. Vékonyabb fala miatt feltekercselhető és ezáltal könnyebben szállítható! Belsõ : NR/SBR, fekete, sima, elektromosan vezetőképes R<10 6 Ohm Külsõ : SBR, fekete, sima, pólyázott kivitel, elektromosan vezetőképes R<10 6 Ohm Erősítés : textislzövet és 2 vezető rézszál Üzemi nyomás : 3 bar Robbanó nyomás : 9 bar Hõmérsékletállóság : - 30 C-tól + 80 C-ig Tekercshossz : 40 m Kopásállóság : kb. 90/100mm³ DIN szerint Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , ,20 Ajánlott szerelvények és rögzítő elemek: Storz, és tratályautó csatlakozó, erőbilincsek "Cobitrom Plus" Erősen koptató anyagok, mint habarcs, cement és egyebek szállítására alkalmas, strapabíró tömlő. Belsõ : NR/SBR, fekete, sima, elektromosan vezetőképes R<10 6 Ohm Külsõ : SBR, fekete, sima, pólyázott kivitel, elektromosan vezetőképes R<10 6 Ohm Erősítés : textislzövet és 2 vezető rézszál Üzemi nyomás : 8 bar, DN 203mm 3 bar, 3-szoros túlbiztosítással Hõállóság : - 30 C-tól + 80 C-ig Tekercshossz : 40 m Kopásállóság : kb. 70mm³ DIN szerint Ø Ø Súly Tekercs mm mm kg/m m , , , , , , , ,75 20 Ajánlott szerelvények és rögzítő elemek: Storz, és tratályautó csatlakozó, erőbilincsek 32. oldal

33 Szállítótömlők "Cobiturbo Trans" - Szemcsésanyagtömlő Szemcseszívó tömlő, alkalmas kavics, timföld, fémszemcse, homok, iszap, üvegipari termékek és egyéb koptató anyagok elszívására. : paragumi, barna, sima : acélspirál és rézszál Külsõ : SBR/NR, fekete, hullámos Üzemi nyomás : 4 bar Robbanó nyomás : 12 bar Vákuum : 0,8 bar : - 30 C-tól + 80 C-ig Belsõ átmérõ átmérő Súly Hajlítási sugár Tekercs mm mm kg/m mm m , , , Ajánlott rögzítőelem: erőbilincsek Cement és koptató anyag szállító tömlő "Cobitrom" Koptató anyagok, mint habarcs, cement és egyebek szállítására alkalmas tömlő. Belsõ Külsõ Erősítés Üzemi nyomás Robbanó nyomás Hõmérsékletállóság Tekercshossz : NR/SBR, fekete, sima, elektromosan vezetőképes R<10 6 Ohm : SBR, fekete, sima, pólyázott kivitel, elektromosan vezetőképes R<10 6 Ohm : textilszövet és vezető rézszál : 8 bar : 24 bar : - 30 C-tól + 80 C-ig : 40 m DN100mm 20m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , , , , ,20 Homokszóró tömlő - "Cobisandi-Sandstar" Speciális tömlõ különösen csiszoló anyagok szállítására. Alkalmas homok- és fémszemcsés anyagok (pl. kvarchomok, üveg, korund, acélszemcsék) fúvatására. : NR/BR, fekete, sima, elektromosan vezetőképes : Szintetikus textilszövet réz szállal : SBR, fekete, pólyázott kivitel elektromosan vezetőképes R<10 6 Ohm Kopásállóság Üzemi nyomás Robbanó ny. Tekercshossz : 50mm³ DIN szerint : 12 bar : 36 bar : - 30 C-tól + 80 C-ig : 40 m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , , , , , , oldal

34 Kopásálló tömlők Cement, mészpor, homok, kavics, takarmány, granulátumok és egyéb koptató anyagok szállítására alkalmas - elektromosan vezetőképes - hajlékony gumitömlõk. Alkalmazhatóak silók és silószállító járművek be- és kirakodásához használatos tömlõként is. : NR/SBR, fekete, sima, elektromosan vezetőképes : Szövetbetét acélspirálerősítéssel + rézszállal : SBR, fekete, pólyázott kivitel, elektromosan vezetőképes Kopásállóság : kb. 90/100 mm 3. : - 30 C-tól + 80 C-ig Tekercshossz : gyártástól függően változó - 20 / 40 m "Cobitrom SP" Ø Ø Súly Üzemi nyomás Tekercs mm mm kg/m bar m , , , , "Cobisuperflex TOP" : NR/BR, fekete, sima, elektromosan vezetőképes : Szövetbetét acélspirálerősítéssel + rézszállal : NR/BR, fekete, hullámos, pólyázott kivitel, elektromosan vezetőképes, végei spirál mentes mandzsettákkal Kopásállóság : kb. 50 mm 3. : - 30 C-tól + 80 C-ig Vákuum : 0,9 bar Ø Ø Súly Üzemi nyomás Tekercs Hajl. Sugár mm mm kg/m bar m mm , , , , ,10 3 5, ,50 2 5, ,40 2 5, ,9 2 5, "Cobisuperflex TOP Light" : NR/BR, fekete, sima, elektromosan vezetőképes : Szövetbetét acélspirálerősítéssel + rézszállal : NR/BR, fekete, hullámos, pólyázott kivitel, elektromosan vezetőképes, végei spirál mentes mandzsettákkal Kopásállóság : kb. 50 mm 3. : - 30 C-tól + 80 C-ig Vákuum : 0,9 bar Ø Ø Súly Üzemi nyomás Tekercs Hajl. Sugár mm mm kg/m bar m mm , ,70 2 5, ,40 2 2, , Tömlők rögzítéséhez nagy szórítóerőt biztosító erőbilincseket ajánlunk! 34. oldal

35 Kopásálló tömlők Silótömlők élelmiszeripari felhasználásra Üzemi nyomás Tekercshossz Alkalmazás : NR/SBR, fehér, sima, élelmiszerminőség : Szövetbetét, rézszál, acélspirálerősítéssel vagy anélkül : SBR, fekete, pólyázott kivitel : 8 bar : - 30 C-tól + 80 C-ig : gyártástól függően változó - 20 / 40 m : főképpen liszt és cukor szállítására. "Cobitrom LM" - acélspirál erősítés nélkül Ø Ø Súly Üzemi nyomás Tekercs mm mm kg/m bar m , , "Cobitrom LM SP" - acélspirál erősítéssel Ø Ø Súly Üzemi nyomás Tekercs mm mm kg/m bar m , , Kopásálló poliuretán tömlők " Cobirano PU AS " PVC/PU szívó-nyomó műanyag spiráltömlő, kiválló kopásállósággal a poliuretán belső rétegnek köszönhetően, felhasználható különböző koptató anyagokhoz, mint cement, granulátumok, homok, iszap, zagy, kavics, takarmány stb. réteg : PU, piros, tükörsima réteg : PVC, szürke, fehér PVC spirállal, enyhén hullámos Vakuum : DN 90-ig 0,9 bar, afelett 0,85 bar Hőállóság : - 20 C-tól + 60 C-ig Üzemi nyom. Hajl. sugár Súly Tekercs Ø mm Ø mm bar mm kg/m m , , , , , ,15 3, , ,15 5, , ,15 5, , , , ,70 4, , ,70 5,7 "Cobipur Flat" Poliuretán lapostömlő koptató anyagok, mint homok, aprókavics, granulátum szállítására. Kiképzéséből adódóan ellenáll olajoknak, kémiai vegyületeknek, valamint UV-álló. Felépítés vetbetét erősítéssel. Laposan feltekercselhető Hőállóság : -50 C-tól +80 C-ig Ø Ø Súly Üzemi nyomás Tekercs mm mm kg/m bar m ,60 1, , oldal

36 Kopásálló műanyag spiráltömlők, PU belső réteggel " Cobiit PU " Robusztus szívó-nyomó műanyag spiráltömlő, kiválló kopásállósággal a poliuretán belső rétegnek köszönhetően, felhasználható különböző koptató anyagokhoz, mint cement, granulátumok, homok, iszap, zagy, kavics, takarmány stb. réteg : PU, piros, tükörsima réteg : PVC, kék, fehér PVC spirállal, enyhén hullámos Vakuum : 0,9 bar Hőállóság : - 20 C-tól + 60 C-ig Üzemi nyom. Hajl. sugár Súly Tekercs Ø mm Ø mm bar mm kg/m m , , , , ,60 5, , , ,20 13, ,40 20 Egyedileg gyártható vezető rézszállal is! " Cobiit PU - I " Robusztus szívó-nyomó műanyag spiráltömlő, kiválló kopásállósággal a poliuretán belső rétegnek köszönhetően, felhasználható különböző koptató anyagokhoz, mint cement, granulátumok, homok, iszap, zagy, kavics, takarmány stb. réteg : PU, sárga, tükörsima réteg : PVC, zöld, fehér PVC spirállal, enyhén hullámos Vakuum : 0,9 bar Hőállóság : - 20 C-tól + 60 C-ig Üzemi nyom. Hajl. sugár Súly Tekercs Ø mm Ø mm bar mm kg/m m , , , , , ,73 3, , ,73 4, , ,73 5, , ,73 5, , , , ,65 20 Egyedileg gyártható vezető rézszállal is! "Cobihighflex PU AS" Élelmiszerminőségű műanyag szívó-nyomó spiráltömlő, magas kopásállóságú poliuretán belső réteggel, alkalmas folyékony, por vagy szemcsés formájú élelmiszerekre, mint pl. a tejpor, cukor illetve egyéb nem élelmiszeripari anyagokhoz, granulátumokhoz. : PU, tükörsima, megfelel FDA és BGA előírásoknak : PVC, szürke műanyag spirállal erősítve, rézszállal Hőállóság : - 15 C-tól + 60 C-ig Vákuum : DN 75 0,8 bar, DN 102 0,75 bar Üzemi nyom. Hajl. sugár Súly Tekercs Ø mm Ø mm bar mm kg/m m , ,73 5, , , , ,34 4, , ,34 5,8 36. oldal

37 Kopásálló tömlők Gipsz szállító tömlő : NR/BR, fekete, sima, elektromosan vezetőképes : Szövetbetét : SBR, fekete, pólyázott kivitel Kopásállóság : kb. 90/100 mm 3. : - 30 C-tól + 80 C-ig Tekercshossz : 10 / 20 m "Cobiton 10 SP G" Ø Ø Súly Üzemi nyomás Tekercs mm mm kg/m bar m 50 / , / , Beton szállító tömlő "Cobiton 10 SP T" Kifejezetten építkezéseknél ajánlott beton szállítására, továbbítására vagy pumpálására. : NR/BR/SBR, fekete, sima, elektromosan vezetőképes : Szövetbetét : SBR, fekete, sima, pólyázott kivitel, kopásálló, elektromosan vezetőképes Kopásállóság : kb. 50 mm 3. : - 25 C-tól + 70 C-ig Ø Ø Súly Üzemi nyomás Tekercs Hajl. Sugár mm mm kg/m bar m mm , , , A megfelelő szorítóerő eléréséhez, erőbilincses rögzítés javasolt! "Cobiconcrete 85" : NR/BR, fekete, sima, elektromosan vezetőképes : acélspirál : Speciális szintetikus gumi, fekete, ózon- és időjárásálló Kopásállóság : kb. 65 mm 3. : - 40 C-tól + 70 C-ig Robbanó nyomás : 200 bar Ø Ø Súly Üzemi nyomás Hossz Hajl. Sugár mm mm kg/m bar m mm 50,8 70 3, ,8 70 3, , , , , , , , , , , , oldal

38 Élelmiszeripari tömlők "Drinkpress WB/L 10" Felhasználható ivóvíz, folyékony élelmiszerek, sör, bor, tej, juice-ok, állati- és növényi eredetű zsírok, valamint olajok szállítására. Üzemi nyomás Robbanó nyomás Tekercshossz : NBR/CR/IR komponens, fehér, sima, FDA szerint, ellenáll 90%-os alkoholtartalomig : szintetikus textilszövet : NBR/PVC komponens, kék, sima : 10 bar : 30 bar : - 20 C-tól + 95 C-ig gőzzel sterilizálható rövid ideig C-ig (max perc) : 40 m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , , , , "Cobisteam Milk" Univerzálisan felhasználható speciális tömlõ a tejüzemek, tehenészetek, vágóhidak, élelmiszer- és italgyártó cégek részére, főként sterilizálásra használatos. Tekercshossz : NBR, fehér, sima, FDA szerint : szintetikus textilszövet : NBR, kék, sima ellenálló állati és növényi eredetű olajokkal és zsírokkal szemben : - 30 C-tól + 95 C-ig, nyitott rendszerben rövid ideig +164 C-ig : 40 m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , , , , , Ajánlott szerelvények: saválló, réz,acél gőzarmatúrák, bilincsek. "Cobisteam Milk 160" Univerzálisan felhasználható élelmiszeripari tömlő, sör, bor, tej, víz és egyebek szállítására. Hőállósága miatt alkamas magas hőfokú sterilizálásra, tisztításra. Tekercshossz : EPDM, fehér, sima, FDA szerint : szintetikus textilszövet : EPDM, kék, sima : - 30 C-tól C-ig : 40 m Ø Ø Súly Hajl. sugár mm mm kg/m min. mm , , , , , Ajánlott szerelvények: saválló, réz, acél gőzarmatúrák, bilincsek. Egyéb tejipari gőztömlő típusok (adatlap és árak ajánlatkérésre): Cobisteam Milk 95 és Cobisteam Milk oldal

39 Élelmiszer- és tejipari tömlők FDA szerint Élelmiszertömlők tej, sör, bor és egyéb italok szállítására. "Gambrinus SM WB 10" spirálerősítéssel Acélspirálerősítésű élelmiszertömlő zsírtartalmú élelmiszerek szállítására. Ellenáll a 92 %-os alkoholnak, valamint az állati és növényi eredetű zsíroknak és olajoknak. Használatos még tejgyűjtõkocsik feltöltésére és leeresztésére is. Üzemi nyomás Robbanó nyomás Vakuum Tekercshossz Minősítés : Szintetikus elasztomer, világos, sima : Szintetikus textilszövet és acélspirál : EPDM, kék, pólyázott kivitel, kopás- és időjárásálló : 10 bar : 30 bar : 0,8 bar : - 30 C-tól + 70 C-ig, gőzzel sterilizálható rövid ideig C-ig ( max perc) : 40 m, belső Ø 65 mm - 20 m : FDA Ø Ø Üzemi nyomás Súly Hajl. sugár mm mm bar kg/m min. mm , , , , , , , , , Ajánlott szerelvények, nemesacél zsinórmenetes élelmiszeripari csatlakozók, alu félbilincsek. "Gambrinus WB 10" spirál nélkül A "Gambrinus" élelmiszer- és tejipari tömlő acélspirálerősítés nélküli változata, ez a kivitel alkalmas a nagyobb rugalmasságot és hajlékonyságot igénylő felhasználási területekre is. Ellenáll a 92 %-os alkoholnak, valamint az állati és növényi eredetű zsíroknak és olajoknak. Üzemi nyomás Robbanó nyomás Vakuum Tekercshossz Minősítés : Szintetikus elasztomer, világos, sima : Szintetikus textilszövet : EPDM, kék, pólyázott kivitel, kopás- és időjárásálló : 10 bar : 30 bar : 0,3 bar : - 15 C-tól + 70 C-ig, gőzzel sterilizálható rövid ideig C-ig (max perc) : 40m : FDA Ø Ø Üzemi nyomás Súly Hajl. sugár mm mm bar kg/m min. mm , , , , , Ajánlott szerelvények, nemesacél zsinórmenetes élelmiszeripari csatlakozók, alu félbilincsek. 39. oldal

40 Élelmiszer- és tejipari tömlők (FDA minőségű) Élelmiszertömlők tej, sör, bor és egyéb italok szállítására. " COBIFOOD SP" spirálerősítéssel Acélspirálerősítésű élelmiszertömlő zsírtartalmú élelmiszerek szállítására. Használatos még tejgyűjtõkocsik feltöltésére és leeresztésére is. Ellenáll növényi és állati zsíroknak is. Üzemi nyomás Robbanó nyomás Vakuum Tekercshossz : NBR, fehér, sima, élelmiszeripari minőségű : Szintetikus textilszövet és acélspirál : NBR, kék, pólyázott kivitel, kopás- és időjárásálló : 10 bar : 30 bar : 0,9 bar : - 30 C-tól + 70 C-ig, gőzzel sterilizálható rövid ideig C-ig (max perc) : 40m Ø Ø Üzemi nyomás Súly Hajl. sugár mm mm bar kg/m min. mm , , , , , , , Ajánlott szerelvények, nemesacél zsinórmenetes élelmiszeripari csatlakozók, alu félbilincsek. "Gambrinus UPE WB SM EN 12115" Vegyszerálló tömlő, élelmiszeripari belső réteggel. Felhasználható az élelmiszer- és vegyipar területén is. Üzemi nyomás Robbanó nyomás Vakuum Tekercshossz Minősítés : UHMWPE, fehér, sima, vegyszerálló, élelmiszeripari minőségű : Szintetikus textilszövet és acélspirál, rézszál : EPDM, kék, pólyázott kivitel, kopás- és időjárásálló : 16 bar : 48 bar : 0,8 bar : - 15 C-tól C-ig, gőzzel sterilizálható rövid ideig C-ig (max perc) : 40m : FDA Ø Ø Üzemi nyomás Súly Hajl. sugár mm mm bar kg/m min. mm , , , , , Ajánlott szerelvények, nemesacél zsinórmenetes élelmiszeripari csatlakozók, alu félbilincsek. 40. oldal

41 Élelmiszer- és tejipari tömlők (FDA minőségű) Élelmiszertömlők tej, sör, bor és egyéb italok szállítására. " Cobifood FDA SP" spirálerősítéssel Acélspirálerősítésű élelmiszertömlő élelmiszerek szállítására. Használatos még tejgyűjtõkocsik feltöltésére és leeresztésére is. Ellenáll 96%-os alkoholtartalmú folyadékig. Üzemi nyomás Robbanó nyomás Vakuum : NR, fehér, sima, élelmiszeripari minőségű : Szintetikus textilszövet és acélspirál : NR, kék, pólyázott kivitel, kopás- és időjárásálló : 6 bar : 18 bar : 0,9 bar : - 30 C-tól + 80 C-ig, gőzzel sterilizálható rövid ideig C-ig (max.20-25perc) Tekercshossz : 40m Norma : FDA 21 CFR , EU 1935/2004 Ø Ø Üzemi nyomás Súly Hajl. sugár mm mm bar kg/m min. mm , , ,5 6 1, ,5 6 2, ,5 6 3, Ajánlott szerelvények, nemesacél zsinórmenetes élelmiszeripari csatlakozók, alu félbilincsek. Csak tekercsben, egyedi gyártással rendelhető termék! " Cobifood Industry SP" spirálerősítéssel Acélspirálerősítésű élelmiszertömlő élelmiszerek szállítására. Használatos: sör, bor, tej, olajos és szaftok szállítására, és szerkezetéből adódóan silóautóknál is alkalmazható, akár magasabb hőmérsékletnél is! Ellenáll 96%-os alkoholtartalmú folyadékig. : NBR, fehér, sima, élelmiszeripari minőségű : Szintetikus textilszövet és acélspirál : NBR / PVC, kék, pólyázott kivitel, kopás- és időjárásálló Üzemi nyomás Robbanó nyomás Vakuum : 10 bar : 30 bar : 0,9 bar : - 30 C-tól C-ig Tekercshossz : 40m Norma : FDA 21 CFR , EU 1935/2004 Ø Ø Üzemi nyomás Súly Hajl. sugár mm mm bar kg/m min. mm , , , , , Ajánlott szerelvények, nemesacél zsinórmenetes élelmiszeripari csatlakozók, alu félbilincsek. Csak tekercsben, egyedi gyártással rendelhető termék! További élelmiszeripari tömlők (adatlap és árak ajánlatkérésre): Cobifood FDA PET-SP és Cobifood Industry PET-SP 41. oldal

42 Ital- és tejipari tömlők (FDA minőségű) Élelmiszertömlők tej, sör, bor és egyéb italok szállítására. " SEMPERIT" " LME Milkyline" spirálerősítéssel Nagy flexibilitású szívó és nyomó tömlő, alkoholtartalmú és alkoholmentes élelmiszerek szállítására. Használatos még tejgyűjtõkocsik feltöltésére és leeresztésére is. Ellenáll növényi és állati zsíroknak is. Normák : Bfg(vormals BgVV)XXI:2002(Kat. 3), FDA (CFR ). : NR, fehér, sima, élelmiszeripari minőségű : Textilszövet és acélspirál : NR, kék, pólyázott kivitel, kopás- és időjárásálló Üzemi nyomás Robbanó nyomás Vakuum Tekercshossz Tömlő feliratok : 6 bar : 18 bar : 0,9 bar : - 35 C-tól + 80 C-ig, gőzzel sterilizálható rövid ideig C-ig (max. 30 perc) : 40m :" SEMPERIT S LME MILKYLINE - NR Dairy / Milch SD PN 6 bar Ø Fal Ø Üzemi nyomás Súly Hajl. sugár mm mm bar kg/m min. mm 40 5,5 6 1, ,5 6 1, ,8 6 2, ,5 6 2, ,4 6 2, ,8 6 3, ,0 6 3,3 350 Ajánlott szerelvények, nemesacél zsinórmenetes élelmiszeripari csatlakozók, alu félbilincsek. "LM1-EPDM és LM1 S-EPDM Ital tömlők" LM1-EPDM LM1 S-EPDM Használatos Erősítés Üzemi nyomás Robbanó nyomás Vakuum(LM1 S) Tekercshossz Minősítés Tömlő felirat : szövetbetétes élelmiszeripari nyomó gumi tömlő : szövetbetét és acél spirál erősítésű szívó nyomó élelmsizeripari gumi tömlő : sör és boripar, valamint üdítőipar területén, élelmiszeripari minőségű folyadékokhoz :EPDM, fehér, sima, élelmiszeripari minőségű :LM1= textilszövet, LM1 S= textilszövet és acélspirál :SBR/NR/ EPDM, piros, pólyázott kivitel, kopás- és időjárásálló : 12 bar : 36 bar : DN 50 : 0,5 bar, DN 65 / DN 75 : 0,4 bar, DN 80 : 0,3 bar, DN100 :0,2 bar : - 35 C-tól + 95 C-ig, gőzzel sterilizálható rövid ideig C-ig (max. 30 perc) : 40m : Bfg(vormals BgVV)XXI:2002(Kat. 2), FDA (CFR )., Weihenstephan : "SEMPERIT LM1 - EPDM Brewer/Kellermeister D PN 12 bar" Ø LM1 Ø LM1 S Ø Súly kg/m mm mm mm LM1 / LM1S ,25 1, ,95 2, ,05 2, ,10 4, ,75 6,30 Ajánlott szerelvények, nemesacél zsinórmenetes élelmiszeripari csatlakozók, alu félbilincsek. 42. oldal

43 GÁZTÖMLŐK Hegesztőtömlők EN 559 szerint Alkalmazott nagynyomású tömlőként autogén hegesztési és vágási munkákhoz az ipar, illetve oxigéntömlőként elsősorban az acélipar és kohászat felhasználási területén. : SBR/NR, fekete, sima : szintetikus textilszövet : SBR/NR, sima, piros - acetilén illetve kék - oxigén, enyhén hullámos Üzemi nyomás Robbanó nyomás Gyártó : 20bar : háromszoros túlbiztosítás : - 30 C-tól + 70 C-ig : Semperit Autogén hegesztőtömlő EN 559 Típus x Szín Súly Hajl. sugár Tekercs Ø mm kg / m mm m GAC 6,3 x 13,3 piros 0, GOX 6,3 x 13,3 kék 0, GAC 8 x 15 piros 0, GAC 9 x 16 piros 0, GOX 9 x 16 kék 0, GAC 12,5 x 22,5 piros 0, GOX 12,5 x 22,5 kék 0, Hegesztő ikertömlő EN 559 Típus x Szín Súly Hajl. sugár Tekercs Ø mm kg / m mm m TWIN - Bipress 6,3 x 3,5/9 x 3,5 kék/piros 0, / 50 TWIN - Bipress 6,3 x 4,8/9 x 3,5 kék/piros 0, / 50 Hegesztő ikertömlő rendelhető más méretekben is, műszaki paraméterek és árak ajánlatkérésre. Propán-bután gáztömlő Hajlékony gumitömlők folyékony gázok (propán, propen, bután, buten, illetve ezen anyagok keverékei) szállítására. "GWPB EN bar" : NBR/SBR, fekete, sima : SBR/NR, narancs színű, sima : - 30 C-tól + 70 C-ig Típus x Szín Üzemi ny. Hajl. sugár Tekercs Ø mm bar mm m GWPB 6,3 x 13,3 narancs GWPB 8 x 15 narancs GWPB 9 x 16 narancs Kábelvédő tömlő "CABPROTEC" Kábelek és tömlők kötegeléséhez, vékony falú, belseje sima, nem tapad. : "bézs"-nr, szövethálóval, sima : SBR, fekete,sima,szövetlenyomatos Hőállóság : -25 C-tól + 70 C Ø Ø Súly Tekercs mm mm kg/m m ,, , , , , , , , , , oldal

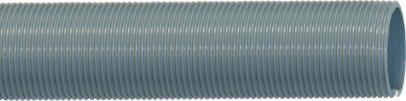

44 PVC - spiráltömlők levegőre és porelszíváshoz "Cobidust KK" Alkalmas levegõ, gáz, por, hab, füst szállítására illetve textilszálak, fűrészpor faforgács és szemcsésanyagok elszívására. Használatos ventilátorok és klímaberendezések tömlõjeként is. Szín : szürke : - 10 C-tól + 50 C-ig Vakuum Súly Hajl. sugár Tekercs Ø mm bar kg/m mm m 20 0,40 0, ,40 0, ,35 0, ,35 0, ,35 0, ,30 0, ,30 0, ,30 0, ,30 0, ,30 0, ,25 0, ,25 0, ,25 1, ,25 1, ,25 1, ,25 1, ,20 2, ,15 2, "Cobidust Flex (EVA)" porszívótömlő Tömlő ipari és háztartási porszívókhoz, belül sima, kívül hullámos, spirálerősítés nélküli kivitel. Formatartó, könnyű és hajlékony, alkalmazható a levegő- és klímatechnika területén is, lépésálló. Anyaga Tekercs : Etil-vinil-acetát, világosszürke vagy antisztatikus kivitelben fekete : - 25 C-tól + 65 C-ig : 30 m Vakuum Súly Hajl. sugár Ø mm Ø mm bar kg/m mm ,5 0, ,5 0, ,5 0, Vakuum Súly Hajl. sugár Ø mm Ø mm bar kg/m mm ,5 0, ,5 0, ,5 122 "Cobidust Superflex" porszívótömlő PVC porszívótömlő PVC-be ágyazott acélspirál erősítéssel Kívül nylonbevonattal Felhasználható az ipar, autómosók, takarítógépek, hegesztőgépek porelszívó rendszere területén Hőállóság: -30 C-tól +100 C-ig Kiszerelés: 15m/tekercs Hajl. sugár Vákuum Nyomás Ø mm mm bar bar ,20 0, ,20 0, ,18 0, ,16 0, ,15 0, ,14 0, ,10 0, ,08 0, oldal

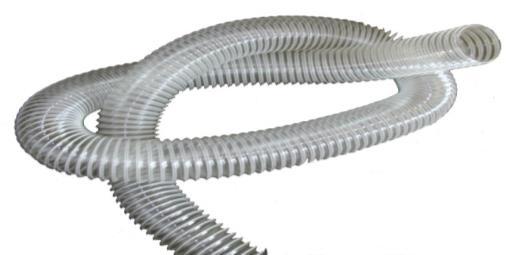

45 PU-spiráltömlő PVC-be ágyazott acélspirálerősítéssel "Cobipur-P1PU" Alkalmas koptató anyagok, mint homok, kavics, cement, faforgács, cukor, gabona, hüvelyes növények, tablettapor stb. elszívására és szállítására. Használatos a gép- és berendezésgyártás, a vegyipar, faipar gyógyszeripar és élelmiszeripar területén, klímatechnikai alkalmazásoknál. Rendkívül jól ellenáll az oldószereknek és olajgõzöknek, élelmiszer- és kopásálló kivitel, 4 x kopásállóbb, mint a PVC. Szín : áttetsző : - 40 C-tól C-ig Üzemi ny. Vakuum Hajl. sugár Tekercs Fóliavast. Ø mm bar bar mm m mm 20 1,60 0, ,7 25 1,60 0, ,7 32 1,40 0, ,7 38 1,40 0, ,7 40 1,40 0, ,7 45 1,40 0, ,7 50 1,30 0, ,7 60 1,30 0, ,7 65 1,10 0, ,7 70 1,1 0, ,7 76 0,80 0, ,7 80 0,80 0, ,7 90 0,70 0, , ,60 0, , ,60 0, , ,60 0, , ,40 0, , ,30 0, , ,25 0, , ,25 0, , ,25 0, , ,25 0, , ,25 0, , ,25 0, , ,25 0, , ,25 0, , ,25 0, , ,25 0, , ,20 0, , ,20 0, ,9 A tömlő a beágyazott acélspirál segítségével leföldelhető. Speciális kivitelek (csak rendelésre, minimális rendelési mennyiség 10 m): P1 PU SEB nehezen éghető kivitel DIN 4102 szerint P1 PU AS - anyagában antistatikus kivitel R < 10 8 Ohm P1 PU SAM - elektromosan vezetőképes R < 10 4 Ohm P1 PU AE / FDA - hydrolízis- és mikróbastabil, élelmiszeripari minőség, FDA szerint bizonylatolva 45. oldal

46 Ventillációs tömlők Hőálló elszívó tömlő acélspirállal C-ig "Cobidust Steam" Alkalmazása: szívó- és szellőztető tömlőként, forró levegőre, füstre, gázokra, oldószertartalmú gőzökhöz, motorok levegőellátásához. Jó ellenállóképességgel rendelkezik savakkal, bázikus anyagokkal, olajjal és gyúlékony anyagokkal szemben. Szilárd anyagok szállítására nem ajánlott. Hõm. Felépítés Szín : - 40 C-tól C-ig : PP/EPDM, fekete, zöld színezéssel, beágyazott acélspirállal : fekete Vákuum Tekercs Súly Hajl. sugár mm bar m kg/m mm 40 0, , , , , , , , , , , , , , , , , , , , , ,49 90 PVC-vel bevont üvegszövet acélspiráltömlő "PAD-1000" Abszolút flexibilis levegõztetõ tömlõ, kialakítása PVC-vel bevont üvegszövet, belül vékony korrózióvédett acélspirálerősítéssel. Alkalmazása: levegőztető- és klímaberendezések, fűtőberendezések, por- és füstelszívás. Hõm. : -15 C-tól + 80 C-ig, rövid ideig +100 C-ig Nyomás : max. 0,25 bar Levegő átáramlási sebesség max. 32m/s. Tekercs : 6 m Mûszaki paraméterek ÖNORM 3800 alapján. B1 szerint nehezen gyulladó. Szabványok T1 és Q1 szerint, nem törik, formatartó, önkioltó kivitel. mm mm mm mm Magas hőállóságú tömlő Ajánlás Tekercs: : tömlő extrém magas hőmérséklet tartományra, de nem nedves forró levegőre; Elszíváshoz, levegőhöz, gazokhoz, gőzökhöz,és finom porokhoz. Kipufogógáz, és hegesztési gázok elszívásához. Repülőgép,motor, géptechnika, egyedi gépjármű technika, szárítástechnika, klíma és elektronika : 4 m, összenyomható kb. 40%-ra "Cobidust SIL 2" SG2 2 rétegű szilikon üvegszövet, belűl sima. Nehezen éghető kivitel Hőállóság : - 60 C tól C Üzemi nyom. Vákuum Hajl.sug. Súly Ø mm bar bar mm kg/m 38 2,4 0, , ,4 0, , ,2 0, , ,1 0,4 83 0, ,1 0,4 89 0, ,8 0, , ,1 0, , ,9 0, ,15 Egyéb méretek ajánlatkérésre! 46. oldal

47 PU-spiráltömlő ütésálló PVC spirálallal Nagyon flexibilis és kopásálló kivitel. Felépítése poliuretán, belül teljesen sima, ütésálló külső PVC spirállal, kívül hullámos. Hajlításkor a tömlő megtartja teljes átmérőjét, mivel a spirálok közötti fal kifelé gyűrődik. Hőállóság - 25 C-tól + 85 C-ig, hajl. sugár 1 x belső átmérő. Műszaki paraméterek ajánlatkérésre "Cobiorpu" Hajl. sugár Súly Tekercs Ø mm mm kg/m m , , , , , , , , , , , , , , , , , , , , , ,1 10 "Cobidust L " poliuretán elszívó tömlő, könnyített kivitel Elszívó tömlő poliuretán anyagból, vékony fóliával, füst, gőzök és egyebek elszívásához Hőállóság: -40 C-tól +90 C-ig Fóliavsastagság: kb. 0,4mm Hajl. sugár Súly Vákuum Hossz Ø mm mm kg/m bar m/tek ,19 0, ,25, ,48 0, ,51 0, ,54 0, ,65 0, ,65 0,04 10 "Cobidust PUS " poliuretán elszívó tömlő, könnyített kivitel Elszívó tömlő poliuretán anyagból, vékony fóliával, füst, gőzök és egyebek elszívásához Hőállóság: -40 C-tól +90 C-ig Fóliavsastagság: kb. 0,4mm Hajl. sugár Súly Vákuum Hossz Ø mm mm kg/m bar m/tek ,52 0, ,77 0, ,10 0, ,30 0, ,55 0, oldal

48 Polyurathan spiráltömlők,vastagabb fóliakialakítással "Cobipur L" - közepes fóliavastagságú kivitel Alkalmazható erősebb koptató anyagok elszívására, granulátum továbbítására. Hydrolízis és mikróbamentes, élelmiszeripari minőségű tömlő! Hőállóság : -40 C-tól +90 C-ig, rövid ideig +125 C-ig Erősítés : beágyazott acélspirál Fóliavastagság 0,9 mm FDA-minőségű tömlő Vakuum Hajl. sugár Súly Tekercs Ø mm bar mm kg/m m 32 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,45 10 "Cobipur L Gras" - közepes fóliavastagságú kivitel Alkalmazható koptató anyagok szállítására, elszívásra. Hőállóság : -40 C-tól +90 C-ig, rövid ideig +125 C-ig Erősítés : beágyazott acélspirál Fóliavastagság 0,9 mm Vakuum Hajl. sugár Súly Tekercs Ø mm bar mm kg/m m 150 0, , , , , , , , , , , ,03 10 "Cobipur R" - robusztus fóliavastagságú kivitel Alkalmazható erősen koptató anyagok szállítására, elszívásra. Nehezen éghető kivitel DIN 4102-B1 szerint. Hőállóság : -40 C-tól +90 C-ig, rövid ideig +125 C-ig Erősítés : beágyazott acélspirál Falvastagság Nyomás Vákuum Hajl. sugár Súly Ø mm mm Ø mm bar bar mm kg/m ,2 0, , ,8 0, , ,7 0, , , ,6 0, , , ,5 0, , , ,5 0, , , ,5 0, , , ,3 0, , ,3 0, , ,2 0, , oldal

49 Szilikontömlők "COBISIL CLEAR" szilikontömlő betét nélkül Betét nélküli szilikontömlő a laborok, kórházak, a gyógyszerészet és gyógyszeripari illetve élelmiszeripari felhasználások területére. Megfelel a FDA , USP XXIII, DAB 10, BGA XV, Euro-Pharm szabványoknak, nem talkumozott. Keménység Szín Hossz : 60 Shore A : áttetsző : - 60 C-tól C-ig : 1 x 3 és 2 x 4mm 50m 3 x 6mm-től 25m Ø Ø mm mm "COBISIL TEX" szilikontömlő szövetbetéttel Megfelel a FDA , USP XXIII, DAB 10, BGA XV, Euro-Pharm szabványoknak, nem talkumozott. Speciális szilikontömlő szövetbetéterősítéssel, laborok, kórházak, gyógyszerészet és gyógyszer- illetve élelmiszeripari felhasználások területére. Alkalmazható magasabb hőmérsékleti és üzemi nyomásérték tartományok esetén is. Tekercshossz: 10 m Ø Ø Üzemi/robbanó Súly mm mm nyomás bar kg/m 6,3 13,2 9 / 28 0, ,5 / 23 0,15 9, / 21 0,17 12, / 17 0, / 13 0, ,5 / 11 0, ,5 3 / 10 0, / 7 0, oldal

50 Szilikon tömlő szövet+ acél spirál erősítéssel "COBISIL 650 V" Szilikon tömlő VMQ típus(venyl Methyl Quality) ellenőrízve FDA21, CFR és BGA által, XV-ös osztály kétszeres Poliészter szövet erősítéssel és beágyazott saválló acél spirállal, AISI 304L szilikon rétegek között Cobisil Food 655: 2 db acél spirállal, magasabb nyomásra, jobb flexibilitás, egyedi ajánlat szerint Cobisil Pharm 650 V: platina katalizált szilikon, árak ajánlat kérés alpján Ajánlott Szín Vákuum Hőállóság Tekercshossz agresszív vegyszerek szállítására a gyógyszeriparnak, kozmetika és gyógyszeripar italokhoz, és alkoholtartalmú termékekhez 96%-ig : fehér, áttetsző : 0,9 bar : - 60 C tól C : 4 m belső átm. külső átm. Hajlítási sugár Üzemi nyom. Robbanó nyom. mm mm mm bar bar Tolerancia +1-0,5 ISO 1746/1983 ISO 1402/1994 ISO 1402/ , , , , , , , , , , , , , , , , , , ,1 7 Szerelvényekkel is rendelhető, igény szerinti hosszokban és csatlakozásokkal! 50. oldal

51 Sima falú teflontömlők A PTFE belső réteget az ózon és az UV-sugárzás nem károsítja, öregedésálló, a ragadós és sűrű állagú anyagok nem tapadnak a falához, könnyen tisztítható, optimális áramlási viszonyokat biztosít, élelmiszerminőség, íz - és szagkibocsátás mentes, melegedése minimális, diffúziós rátája kicsi, éghetetlen, elektromos átütési szilárdsága igen jó. "COBITEFLON CLEAR" Hőállóság : - 70 C-tól C-ig Üzemi ny. Súly Tekercs Ø mm Ø mm bar kg/m m , , , , , , Sima falú teflontömlők, kívül saválló nemesacél fonattal Ellenálló szinte az összes vegyiparban előforduló vegyianyaggal és azok vegyületeivel szemben. Használatos gőz szállítására. Ajánlott közepes nyomásértékre és magasabb hőmérsékleti tartományra. : PTFE, fehér, sima (varrat nélkül extrudált) : saválló acélszövetháló : - 70 C-tól C-ig "COBITEFLON 1 VA" - egyszeres saválló nemesacél fonattal Nyomás bar Min. Névleges átmérő Ø Üzemi Robbanó Hajl. sugár Súly zoll mm mm stat. min. mm kg/m max. 1/4 6,7 9, ,10 5/16 8,4 11, ,12 3/8 10,3 13, ,15 1/2 13,2 16, ,21 5/8 16,6 19, ,27 3/4 19,8 23, , ,9 29, ,46 Tekercshossz: m, gyártástól függően "COBITEFLON 2 VA" - kétszeres saválló nemesacél fonattal Névleges Ø Ø Ø PTFE vast. Üzemi ny. Robbanó ny. Hajl. sugár zoll mm mm mm bar bar mm 1/4" 6,7 10,5 0, /16" 8,4 12,6 0, /8" 10,3 14,7 0, /2" 13,2 18,1 1, /8" 16,6 20,9 1, /4" 20,9 25,6 1, Tekercshossz: 10-50m, gyártástól függően A tömlők rendelhetőek saválló acélszövethálóval AISI 316 szerint, extra PVC védőbevonattal és extra falvastagsággal gázipari felhasználások területére. Műszaki paraméterek és árak ajánlatkérésre. Szerelvények teflontömlőkhöz Műszaki paraméterek és árak ajánlatkérésre. 51. oldal

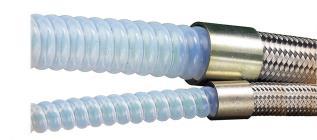

52 Hullámosított teflontömlők Hullámosított teflontömlő acélfonattal - "Cobiteflon 1 VA GW típus" Felhasználható agresszív oldószerek és kémiai anyagok, élelmiszeripari termékek, gőz, gyógyszeripari termékek szállítására, a vezetékrendszerbe beépítve bizonyos mértékig alkalmas axiális mozgások elvezetésére. Nem ellenálló alkálifémekkel és halogénnekkel szemben. hullámosított PTFE, fehér, áttetsző, élelmiszerálló kicsi diffúziós ráta, rendkívül flexibilis : egyszeres acéháló bevonattal (AISI 304) : - 70 C-tól C-ig Szerelvényezés hidraulikus préshüvelyekkel is megoldható. Névleges Ø Ø Ø Súly Üzemi ny. Robbanó ny. Hajl. sugár zoll mm mm kg/m bar bar mm 1/4" 6,3 9,3 0, /16" 8,1 12,4 0, /8" 9,5 13,5 0, /2" 12,7 18,6 0, /8" 15,9 22,1 0, /4" 19 24,6 0, " 25,6 32,9 0, A tömlő rendelhető antisztatikus kivitelben is, valamint acélspirál erősítéssel a bevonat és a tömlő között. A teflontömlők igény szerinti hosszokban, csatlakozókkal (pl. kamlok, TriClamp,Karimák, stb. ) készre szerelve is elkészíthetőek. Egyedi flehasználáshoz, extrém igénybevételhez, hűthető, fűthető kialakításhoz kérje szakmai segítségünket, egyedi ajánlatunkat a feledatra szabva. 52. oldal

53 Oldószer- és vegyipari tömlők Ellenálló szinte az összes vegyiparban előforduló vegyianyaggal és azok vegyületeivel szemben. Nem alkalmas halogén, bróm és szulfonsavak szállítására. Vákuum Robbanó ny. Tekercshossz : 0,9-0,8 bar : 4 x túlbiztosítás : - 15 C-tól C-ig, az átfolyó anyag koncentrumától függően rövid ideig gőzzel sterilizálható C-ig : 40 m belső átmérő 100 mm 20 m "COBICHEM PLUS UPE" Erősítés : UHMWPE, fekete, sima, antisztatikus : Speciális szövet, acélspirál és rézszál : EPDM, fekete, sima, antisztatikus R< 10/8 Ohm Ø Ø Üzemi ny. Hajl. sugár Súly mm mm bar mm kg/m , , , , , , ,43 "POLIAX UPE SM" Erősítés : UHMWPE, áttetsző, sima, élelmiszerminőség : Speciális szövet, acélspirál és rézszál : EPDM, fekete, sima, antistatikus R< 10/8 Ohm Ø Ø Üzemi ny. Hajl. sugár Súly mm mm bar mm kg/m , , , , , , ,60 "COBIPREVAC CHEM" Erősítés Vákuum Robbanó ny. Tekercshossz : EPDM/PP theroplasztikus gumi, fehér, sima : Speciális szövet + acélspirál : EPDM/PP theroplasztikus gumi, zöld, sima : 0,9-0,7 bar : 3 x túlbiztosítás : - 30 C-tól + 80 C-ig, az átfolyó anyag koncentrumától függően : 25mm és 32mm 60m, többi méret 30m Ø Ø Üzemi ny. Hajl. sugár Súly mm mm bar mm kg/m , , , , , oldal

54 Kompozit tömlők Műszaki információk A kompozit tömlők felépítése: A kompozit tömlők abszolút flexibilis kötést tesznek lehetővé a különböző folyékony anyagok szállítási rendszereinél. Alkalmasak a vibrációból, mozgatásból, tágulásból, lengésekből adódó erőhatások kompenzálására, kiegyenlítésére. A tömlők szerkezetüket tekintve belső és külső spirálból valamint az ezek között lévő belső és külső rétegekből, illetve küzbülső fóliabetétből épülnek fel. A belső acélspirál merevíti a tömlő falát és alkalmassá teszi a vakuummal szembeni ellenállásra. A külső spirál védi a tömlőt a környezeti sérülésektől, a külső védőréteggel együtt kopásálló felületet alkot. A belső réteg révén a tömlő rezisztens az adott médiumokkal (lásd rezisztenciatáblázat) szemben illetve a közbülső fóliaréteggel és betéterősítéssel együtt biztosítja a tömlőnek a műszaki paraméterekben megadott üzemi nyomásértéken való használatát. belső spirál belső réteg fólia és betét külső réteg külső spirál tömlőcsonk préshüvely ragasztás jelölés szabvány : horganyzott acél vagy acél polypropilén bevonattal vagy saválló acél AISI 316 szerint : PP vagy PTFE vagy FEP : Polypropilén és / vagy Polyeszter / Polyamid : Polyeszter szövetháló PVC-vel bevonva vagy TRbF : horganyzott acél vagy acél plypropilén bevonattal vagy saválló acél AISI 316 szerint vagy Nylon / PVC : acél vagy saválló acél AISI 316 szerint vagy műanyag az általában használatos csatlakozórendszerrel egybeépítve : acél vagy saválló acél AISI 316 szerint préselve és ragasztva : extra vékony rétegek, egyformán elosztva a préshüvely és a külső réteg között, ezáltal is elősegítve a tökéletes tömítettséget : különböző színek és / vagy jelölőcsíkok és / vagy felirat : BS 5842 (új CEN szabvány, kidolgozásában analóg a vegyipari szabvánnyal) A kompozit tömlők előnyei: A kompozit tömlők tökéletes alternatívát kínálnak minden felhasználási területre, ahol eddig DIN 2823 szabvány szeinti (VCI szabvány) gumitömlők vannak alkalmazásban illetve tervezett beépítésük. A tömlők megfelelnek a BS 5842 szabványnak és jóváhagyottak az * American Coastguard * IMO * Lloyd's Register által. A kompozit tömlőkből kialakított vezetékrendszereket évek óta alkalmazzák a legkülönbözőbb agresszív és korrozív kémiai anyagok és 100 0/0 aromásanyagtartalmú szénhidrogének szállítására. A tömlők olyan neves cégek gyakorlati alkalmazásának referenciájával rendelkeznek, mint pl. a Hoechst, VTG, BP, Shell, Spedition Talke, Biesterfeld, Fuchse stb. A kompozit tömlők * kiváló ellenállóképességgel rendelkeznek a vegyi anyagokkal szemben (lásd rezisztencia táblázat) * rendkívül könnyűek és rugalmasak, alacsony hőmérsékleten is * a hőmérsékletet megtartják, szigetelő képességük optimális * rendkívül kedvező ár-értékarányt biztosítanak a felhasználók részére * könnyen kezelhetőek és tisztíthatóak, minimális karbantartást igényelnek * a préselt csatlakozók révén a munkavégzés biztonságos és egyszerű * a különböző jelölési lehetőségek révén a vezetékek könnyen megkülönböztethetőek * gyártásuk során kizárólag kiváló minősítéssel rendelkező beszállító cégek (pl. Hoechst, ICI, Dupont, Shell, Hoogovens stb.) alapanyagai kerülnek felhasználásra 54. oldal

55 Kompozit tömlők Speciális felépítésű kompozit tömlők a legkülönbözőbb alkalmazási (erőművek, vegyipar, gyógyszer-, olaj-, gáz- és élelmiszeripari felhasználások, tartályautók, tankhajók, versenyautók stb.) területekre. "COBICOMPOSITE" Ajánlott tartályautók vagy hajók lefejtéséhez. : PTFE fólia acélsp. : saválló acél AISI 316 szerint : bevonatos PVC szövet, piros, nehezen éghető acélsp. : saválló acél AISI 316 szerint : - 30 C-tól + 80 C-ig Norma : EN : 2003 Typ 3 "Cobicomposite EN PTFE" átmérő átmérő Üzemi/robbanó nyomás Vákuum Hajl. sugár Súly Hossz mm mm bar bar bar mm kg/m m ,9 70 0, ,9 70 1, ,9 75 1, , , , , , , , , , , , ,35 30 "Cobicomposite Chem" : polypropylén fólia acélsp. : acélpsirál PP bevonattal : bevonatos PVC szövet, fekete acélsp. : galvanizált acél : - 40 C-tól C-ig Norma : BS 5842 átmérő átmérő Üzemi/robbanó nyomás Vákuum Hajl. sugár Súly Hossz mm mm bar bar bar mm kg/m m , , , , , , , , , , , , , , , , , ,16 30 "Cobicomposite Chem EN" : polypropylén fólia acélsp. : acélpsirál PP bevonattal : bevonatos PVC szövet, kék, nehezen éghető acélsp. : galvanizált acél : - 40 C-tól C-ig Norma : EN : 2003 Typ 3 átmérő átmérő Üzemi/robbanó nyomás Vákuum Hajl. sugár Súly Hossz mm mm bar bar bar mm kg/m m ,9 60 0, ,9 60 1, ,9 65 1, , ,9 90 1, , , , , , , , , ,98 30 Alap esetben minden tömlő szerelvény nélkül szállítható! Egyedi hosszok, szerelvényekkel, külön ajánlatkérésre! 55. oldal

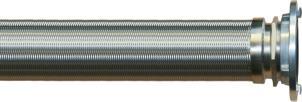

56 "Nemesacél hullámtömlők" Alkalmazási terület: javasolt minden olyan területen, ahol az extrém körülmények, például hőmérséklet (tömlő hőállósága -269 C-tól +600 C-ig), vagy agreszív vegyi közegek (savak, lúgok, gázok) vannak, és egyéb tömlő már nem jöhet szóba. Előnyei: : flexibilis : könnyen kezelhető : extrém hőállóság : vákkumállóság : ellenáll szinte az összes kemikáliának : igény szerinti hosszokban, bármilyen szerelvényekkel elkészíthetőek Anyagminőség: / Bevonat minősége: Létezik különféle hullám kialakítással speciális területekre, minden esetben kérje külön ajánlatunkat, a hossz és a szerelvények, valamint azok anyagminősége és tömítő felülete megjelölésével! Alap tömlők: Tömlők védelemmel: Tömlők különböző szerelvényekkel felszerelve: Kompenzátorok: Fűthető, hűthető tömlők: Speciális területekre, egyedi igénybevételhez, kérje műszaki segítségünket és egyedileg a feladatra szabott ajánlatunkat, műszaki dokumentációval. 56. oldal

57 Tömlő csatlakozók, gyors csatlakozók, tömlő szerelvények tartalomjegyzéke Megnevezés: Oldalszám: Élelmiszeripari szerelvények, csatlakozók oldal Kamlok csatlakozók oldal Levegős csatlakozók oldal Tartályautó csatlakozók oldal Tömlőcsatlakozó, forróvízes csatlakozó, szerelvények oldal Csőszorító bilincsek oldal Szerszám Hidraulika 700bar oldal 57. oldal

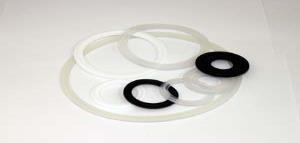

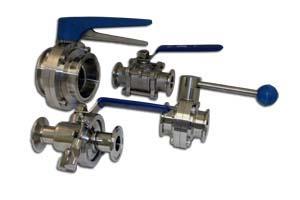

58 Szerelvények az élelmiszer-. Vegyipar, és a gyógyszeriparnak Csatlakozók DIN szerint Alapanyag: (AISI 316), Hollander (AISI 304) Tömítés: NBR Üzemi nyomás: 16 bar Tömlővég félbilincs rögzítéssel Apa rész Típus Tömlő méret Zsinór menet külső menettel mm DN25 25 Rd. 52 x 1/6" DN32 32 Rd. 58 x 1/6" DN38 38 Rd. 65 x 1/6" DN40 40 Rd. 65 x 1/6" DN50 50 Rd. 78 x 1/6" DN63 63 Rd. 95 x 1/6" DN65 65 Rd. 95 x 1/6" DN75 75 Rd. 110 x 1/4" DN Rd. 130 x 1/4" Anya rész Típus Tömlő méret Zsinór menet hollanderrel mm DN25 25 Rd. 52 x 1/6" DN32 32 Rd. 58 x 1/6" DN38 38 Rd. 65 x 1/6" DN40 40 Rd. 65 x 1/6" DN50 50 Rd. 78 x 1/6" DN63 63 Rd. 95 x 1/6" DN65 65 Rd. 95 x 1/6" DN75 75 Rd. 110 x 1/4" DN Rd. 130 x 1/4" A csatlakozók rendelhetőek hegeszthető végekkel is! Alkatrész Hollander Típus Zsinórmenet DN25 Rd. 52 x 1/6" DN32 Rd. 58 x 1/6" DN38 Rd. 65 x 1/6" DN40 Rd. 78 x 1/6" DN50 Rd. 95 x 1/6" DN75 Rd. 110 x 1/4" DN100 Rd. 130 x 1/4" Menet tömítés Típus Zsinórmenetkék EPDM hez DN25 Rd. 52 x 1/6" DN32 Rd. 58 x 1/6" DN40 Rd. 65 x 1/6" DN50 Rd. 78 x 1/6" DN65 Rd. 95 x 1/6" DN75 Rd. 110 x 1/4" DN100 Rd. 130 x 1/4" Rendelési mennyiség min 10 db. 58. oldal

59 NEMESACÉL FITTINGEK Nemsacél szerelvények Könyök 90 Könyök 90 Mindkét végén belső menettel Egyik végén belső menettel, Méretek: 1/8" -tól 4"-ig másik végén külső menettel Méretek: 1/8" -tól 4"-ig Könyök 45 T - elágazó Mindkét végén belső menettel Minden végén belső menettel Méretek: 1/8" -tól 4"-ig Méretek: 1/8" -tól 4"-ig Kereszt - elágazó Szűkítő BB. Minden végén belső menettel Mindkét végén belső menettel Méretek: 1/8" -tól 4"-ig Szűkítő KB. Méretek: redukciók 4"- tól egészen Redukáló közcsavar Egyik végén belső menettel, másik végén külső menettel Méretek: redukciók Egész karmantyú menettel Méretek: 1/8" -tól 4"-ig Közcsavar Mindkét végén külső menettel Méretek: 1/8" -tól 4"-ig Hatszög záró kupak menettel Mindkét végén külső menettel Méretek: redukciók 4"- tól Fél karmantyú menettel Méretek: 1/8" -tól 4"-ig Hatszög záró dugó menettel Méretek: 1/8" -tól 4"-ig Hatszög anya Méretek: 1/8" -tól 4"-ig Méretek: 1/8" -tól 4"-ig Union Csavarzat BB Mindkét végén belső menettel Méretek: 1/8" -tól 4"-ig Tömlővég külső menettel Tömővég: 7mm - 100mm-ig Union Csavarzat BB Egyik vége belső, másik vége külső Méretek: 1/8" -tól 4"-ig Menetvég Méretek: 1/8" -tól 4"-ig Menetek: 1/8" -tól 4"-ig Dupla menetvég közdarab Méretek: 1/8" -tól 4"-ig Hegeszthető menetvég Méretek: 1/8" -tól 4"-ig Fix Karima hegtoldattal Karimák menettel DIN 2633 DIN 2566 PN PN Patentív 90 Koncentrikus szűkítő DIN S Norma szerint 59. oldal

60 Triclamp csatlakozók A Triclamp csatlakozók főképp a vegyipar, az élemiszer- és a gyógyszeripar területén ajánlottak. Anyagminőségek Csatlakozó bordázott tömlővéggel: AISI 316Ti / : AISI 316 Ti / Hegtoldatos csatlakozók : AISI 316L Bilincs : AISI 304 Csatlakozó típusok : DIN 32676, tömítés NBR, EPDM, FPM, PTFE : INCH, tömítés: NBR, EPDM, FPM, PTFE : ISO 1127, tömítés: szilikon, EPDM, FPM : Imperial, tömítés: NBR, EPDM, FPM, PTFE Nyomásállóság : DN10-től DN50-ig maximum 16bar : DN 50-től DN100-ig maximum 10bar Hőállóság : -30 C-tól +300 C-ig Méretek és típusok ajánlatkérésre! 60. oldal

61 KAMLOK rendszerű csatlakozók Anya Anya Anya Anya tömővéggel belső menettel külső menettel zárókupak "C" típus "D" típus "B" típus "DC" típus Apa Apa Apa Apa tömlővéggel belső menettel külső menettel zárókupak "E" típus "A" típus "F" típus "DP" típus KAMLOK csatlakozók Kivitel: rozsdamentes acél, réz, alumínium, polypropilén 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Anya Anya Anya Anya Apa Apa Apa Apa tömővéggel belső menettel külső menettel zárókupak tömlővéggel belső menettel külső menettel zárókupak "C" típus "D" típus "B" típus "DC" típus "E" típus "A" típus "F" típus "DP" típus Igény esetén a csatlakozók szállíthatók teflon külső/epdm belső, teflon külső/viton belső, viton ill. hipalon tömítésekkel. 61. oldal

62 Kamlok rendszerű anya csatlakozók Anya darab tömlővéggel Type "C" Aluminium Réz Saválló Polipropilén Méret Zoll 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Anya darab belső menettel Type "D" Aluminium Réz Saválló Polipropilén Méret Zoll 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Anya adarab külső menettel Type "B" Aluminium Réz Saválló Polipropilén Méret Zoll 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Anya darab vakkupak Type "DC" Aluminium Réz Saválló Polipropilén Méret Zoll 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" 62. oldal

63 Kamlok redszerű apa csatlakozók Apa darab tömlővéggel Type "E" Aluminium Réz Saválló Poliprop Méret Zoll 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Apa darab belső menettel Type "A" Aluminium Réz Saválló Poliprop Méret Zoll 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Apa darab külső menettel Type "F" Aluminium Réz Saválló Poliprop Menet Zoll 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Apa darab vakdugó Type "DP" Aluminium Réz Saválló Poliprop Menet Zoll 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" 63. oldal

64 KAMLOK csatlakozók DIN 2828 szerint Anyarész tömlővéggel "C" típus, félbilincsekkel szerelhető Saválló és réz, NBR tömítéssel. Névl. átm. Tömlő Tömlőbilincs col névl. átm. teor. átm. 3/4" 19 x " 25 x /4" 32 x /2" 38 x " 50 x " 75 x " 100 x Aparész tömlővéggel "E" típus, félbilincsekkel szerelhető Saválló és réz Névl. átm. Tömlő Tömlőbilincs col névl. átm. teor. átm. 3/4" 19 x " 25 x /4" 32 x /2" 38 x " 50 x " 75 x " 100 x Anyarész belső menettel "D" típus, csak saválló Menet Csatlakozó- Menetcol tömítés tömítés 3/4" Perbunan PTFE 1" Perbunan PTFE 1 1/4" Perbunan PTFE 1 1/2" Perbunan PTFE 2" Perbunan PTFE 3" Perbunan PTFE 4" Perbunan PTFE Aparész belső menettel "A" típus, saválló és réz Saválló típus tömítése PTFE, réz típusé PU. Menet Csatlakozó- Menetcol tömítés tömítés 3/4" Perbunan PTFE 1" Perbunan PTFE 1 1/4" Perbunan PTFE 1 1/2" Perbunan PTFE 2" Perbunan PTFE 3" Perbunan PTFE 4" Perbunan PTFE Kiegészítő tömítések Perbunan, Hypalon, EPDM vagy FPM. 64. oldal

65 Tartozékok KAMLOK csatlakozókhoz Kiegészítő tömítés Kamlok csatlakozókhoz EN szerint Méret NBR EPDM FPM Szilikon col fekete fekete zöld piros 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Rendelhető még PTFE / EPDM nyitott, PTFE / FPM nyitott, valamint PTFE / FPM zárt típusban is! Minimális rendelési mennyiség: 10 db / méret Menettömítés belső menetes csatlakozókhoz EN szerint Minimális rendelési mennyiség: 10 db / méret Méret PTFE PU col fehér világosbarna 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" Emelőkar (biztonsági stifttel és karikával kompletten is rendelhető) Anyaga: saválló acél Méret col 1/2" + 3/4" 1" 1 1/4" + 1 1/2" + 2" + 2 1/2" 3" + 4" Minimális rendelési mennyiség: 10 db / méret 65. oldal

66 Biztonsági gyorscsatlakozók Az Oetiker biztonsági gyorscsatlakozók kiváló minőségű anyaguknak és a magasszínvonalú gyártási technológiának köszönhetően ellenállnak a legextrémebb igénybevételnek is. A hosszú élettartam magas szintű megbízhatóságot, a könnyű kezelhetőség gyors és gazdaságos alkalmazást garantál a felhasználók számára. A gyorscsatlakozók különböző típusai, valamint a tömítések és kenőanyagok széles választéka lehetővé teszi az Oetiker biztonsági gyorscsatlakozók sokoldalú felhasználását, kezdve a nagyipari felhasználóktól a kisipari, kézműipari igényeken át a gyógyszeripar, kutatási-fejlesztési terület extra elvárásáig bezárólag. Általános paraméterek Méret : DN 3 - DN 19 Anyag : acél vagy rozsdamentes acél Tömítés : NBR (standard kivitel) Speciális tömítések Kenőanyag : FPM, FFKM, EPDM (más tömítések ajánlatkérésre) : Molykote 111 Compound (standard kivitel) Alkalmazható préslevegőre, préslevegővel működtetett szerszámoknál, a gépgyártás területén, gázok, folyadékok, speciális anyagok átvezetésére. A gyorscsatlakozók agresszív kémiai anyagokkal szembeni alkalmazhatósága az adott médium és az üzemeltetési körülmények függvényében változó. Speciális alkalmazások esetén a ház és a tömítés anyagának kiválasztásában szakembereink készséggel állnak rendelkezésükre. Schwenk-csatlakozók, SC széria, szabadáramlással ISO 4414 szerint Felhasználási terület Üzemi nyomás : préslevegő, gázok, anyagok alacsony-közepes viszkozitással : 25 bar-ig, alkalmas technikai vakuumra is (ca. 100 mbar-ig) : - 20 C-tól C-ig (standard kivitel) Gyorscsatlakozók, SV széria, szeleppel ISO 6150 szerint, SV 2 fokozatú kivitel ISO 4414 szerint Felhasználási terület Üzemi nyomás : préslevegő, gázok, anyagok alacsony viszkozitással : 50 bar-ig, alkalmas technikai vakuumra is (ca. 1 mbar-ig, spec. változat) : - 20 C-tól C-ig (standard kivitel) 66. oldal

67 Préslégszerelvények "DN 7,2" Gyorscsatlakozók sárgarézbõl, rugók és csapok rozsdamentes acélból Dugaszcsatlakozó acélból is rendelhető. Tömítés perbunan Csomagolási egység: 10 db A csatlakozó rendelhetőek réz-nikkelezett kivitelben is. Gyorscsatlakozó Típus Névl. átm. tömlõvéggel mm SKS 06 6 SKS 09 9 SKS Gyorscsatlakozó Típus Névl. átm. külsõ menettel Menet SKA 06 1/4" SKA 09 3/8" SKA 13 1/2" Gyorscsatlakozó Típus Névl. átm. belsõ menettel Menet SKI 06 1/4" SKI 09 3/8" SKI 13 1/2" Dugaszcsatlakozó Típus Névl. átm. tömlõvéggel mm SNS 06 6 SNS 09 9 SNS Dugaszcsatlakozó Típus Névl. átm. külsõ menettel Menet SNA 06 1/4" SNA 09 3/8" SNA 13 1/2" Dugaszcsatlakozó Típus Névl. átm. belsõ menettel Menet SNI 06 1/4" SNI 09 3/8" SNI 13 1/2" Kiegészítő idomok a standard DN 7,2 préslégszerelvény rendszerhez Típus: DWS 38 Típus: VWS 38 3 x G 3/8" 4 x G 3/8" belső menettel belső menettel Típus: DWS 12 Típus: VWS 12 3 x G 1/2" 4 x G 1/2" belső menettel belső menettel Elágazó 2-es Y Elágazó 3-as Y 67. oldal

68 Armatúrák kompresszorokhoz DIN norma szerint TB = kúpos csatlakozóvégek acélból, horganyzott UM = hollanderek temperöntvénybõl, horganyzott VN = tömlõtoldó csövecske acélból, horganyzott SL = kétrészes tömlõbilincs temperöntvénybõl, horganyzott Körmös csatlakozók = temperöntvénybõl, horganyzott, 42 mm körömtávolsággal Kompresszorarmatúra Típus Névl. átm. mm / hollanderrel menet T13B/UM 34 NW 13 / G 3/4" T19B/UM 34 NW 19 / G 3/4" Armatúra hollanderrel 34/19 S NW 19/ G 3/4" támasztógyûrûvel 10/25 S NW 25/ G 1" 32/19 S NW19/RD32x1/8" 38/25 S NW25/RD38x1/8" 46/32 S NW32/RD46x1/6" 55/38 S NW38/RD55x1/6" 75/50 S NW50/RD75x1/6" 75/53 S NW53/RD75x1/6" 105/75 S NW75/RD105x1/6" Csavarcsatlakozó Típus Névl. átm. mm SSG SSG Körmös csatlakozó Típus Névl. átm. mm SKG SKG SKG Körmös csatlakozó Típus Névl. átm. támasztógyûrûvel mm SKB oldal

69 Armatúrák kompresszorokhoz DIN norma szerint IG = belsõ menettel, AG = külsõ menettel Körmös csatlakozó Típus Névl. átm. belsõ menettel Menet KIG 12 KIG 34 KIG 10 1/2" IG 3/4" IG 1" IG Körmös csatlakozó Típus Névl. átm. külsõ menettel Menet KAG 12 KAG 34 KAG 10 1/2" AG 3/4" AG 1" AG Pneumatika csatlakozó Típus Névl. átm. mindkét végén külsõ menettel Menet V 32 N RD 32x1/8" V 34 N R 3/4" N 34 IS R 3/4" V 38 N RD 38x1/8" V 10 N R 1" V 75 N RD 75x1/6" V 105 N RD 105x1/4" Tömlõtoldó Típus Névl. átm. csövecske Menet SV 13 R 13 SV 19 R 19 SV 25 R 25 Tömlõbilincs Típus Teor. átm. mm SL SL SL SL SL SL SL oldal

70 Armatúrák kompresszorokhoz DIN norma szerint IG = belsõ menettel, AG = külsõ menettel Tömlõbilincs Típus Teor. átm. biztonsági körmökkel mm SK SK SK SK SK SK Dupla golyóscsap Típus Névl. átm. szellőzővel Menet DH 34 3/4" IG 3/4"-3/4" AG Fúrókalapács- Típus Névl. átm. golyóscsap Menet BH 343 3/4"-3/4" AG Tartaléktömítés Típus Méret/mm körmös csatlakozóhoz i x a x h GOER 20 x 34 x 11 Egyéb átmérők és típusok ajánlatkérésre. 70. oldal

71 Félbilincs DIN 2817 (EN ) Kompletten imbuszcsavarokkal és anyacsavarral acélból Típus HSA - Anyag Aluminium Típus HSM - Anyag Réz Típus HSS - Anyag Saválló Nem mindegyik méret szállítható rézből és saválló acélból! Típus Tömlő méret Mérethatár mm mm HS 19 x HS 25 x HS 32 x HS 32 x HS 38 x HS 38 x HS 50 x HS 50 x HS 63 x HS 75 x HS 75 x ALU Réz Saválló HS 100 x HS 100 x HS 125 x HS 150 x HS 150 x HS 200 x oldal

72 Menetes csőcsonk DIN 2817 Típus IGSM - AGSM Típus IGSS - AGSS Rézszerelvény MS 58, BM-tömítés NBR Saválló szerelvény , BM-tömítés Teflon menet-tömlővéggel félbilincshez Típus Tömlő Menet Félbilincs Méret Zoll méret IGS G 3/4" IGS G 1" IGS G 1 1/4" IGS G 1 1/2" IGS G 2" IGS G 2 1/2" IGS G 3" IGS G 4" Réz Saválló menet-tömlővéggel félbilincshez Típus Tömlő Menet Félbilincs Méret Zoll méret AGS G 3/4" AGS G 1" AGS G 1 1/4" AGS G 1 1/2" AGS 50 L 50 G 2" AGS G 2 1/2" AGS 75 L 75 G 3" AGS G 4" Réz Saválló TEFLON- és Poliuretán menettőmítés belsőmenetes csatlakozóhoz DIN 2828 és DIN 2817 Méret BÁ x KÁ x V Csomag/db GFD 3/4" 18 x 26 x 2 10 GFD 1" 23 x 33 x 2 10 GFD 1 1/4" 32 x 42 x 2 10 GFD 1 1/2" 38 x 48 x 2 10 GFD 2" 49 x 60 x 2 10 GFD 2 1/2" 63 x 76 x 2 10 GFD 3" 77 x 88 x 3 10 GFD 4" 100 x 114 x 3 5 Teflon PU 72. oldal

73 Tartályautó csatlakozó DIN (EN ) PN 16 Kialakítás rézből : Vullkollán menettömítéssel Kialakítás saválló acélból: teflon menettömítéssel Típus Menet Zoll Réz Saválló MK 50 MK 80 MK 100 2" IG 3" IG 4" IG VK 50 VK 80 VK 100 2" IG 3" IG 4" IG Aluminium MB 50 VK 50-hez MB 80 VK 80-hez MB 100 VK 100-hoz VB 50 MK 50-hez VB 80 MK 80-hoz VB 100 MK 100-hoz TW-Formatömítés (csatlakozó tömítés) Koronatömítéshez MK-ban Anyag NBR Vulkollan Hypalon Viton Szín fekete kék, barna zöld fekete GSD 50 GSD 80 TWF 100 TW-menettömítés MK és VK-hoz Anyag PTFE PU szín fekete barna TGD 50 TGD 80 TGD oldal

74 ARMATÚRÁK VÍZTÖMLŐKHÖZ Körmös gyorscsatlakozók (GEKA-rendszer) polírozott sárgarézből, tömítés perbunan Körmös csatlakozó Típus Névl. átmérő tömlővéggel mm GES GES GES GES GES GES GESD GESD GESD (körbeforg. anyával) Körmös csatlakozó Típus Menet külső menettel col GEA 09 3/8" GEA 13 1/2" GEA 19 3/4" GEA 25 1" GEA 32 5/4" GEA 38 6/4" Körmös csatlakozó Típus Menet belső menettel col GEI 10 3/8" GEI 13 1/2" GEI 19 3/4" GEI 25 1" GEI 32 5/4" GEI 38 6/4" Zárócsatlakozó Típus Névl. átmérő GEB Y-elosztó Típus Névl. átmérő GEV 19 1x3/4" BM 2x3/4" KM Tartaléktömítés Típus Névl. átmérő körmös csatlakozóhoz GED Egyes típusok rendelhetőek KTW-minősítésű, ívóvízre alkalmas tömítéssel is! 74. oldal

75 Réz tömlő szerelvények "nikkelezve" Típus Tömlőméret Menet Ív NW / mm lapostömítés MS-nikkelezve DKRF-MS 10 3/8" 10 3/8" DKRF-MS 10 3/8" /8" 90 DKRF-MS 10 1/2" 10 1/2" DKRF-MS 10 1/2" /2" 90 DKRF-MS 10 3/4" 10 3/4" DKRF-MS 10 3/4" /4" 90 DKRF-MS 13 1/2" 13 1/2" DKRF-MS 13 1/2" /2" 90 DKRF-MS 13 3/4" 13 3/4" DKRF-MS 13 3/4" /4" 90 DKRF-MS 19 3/4" 19 3/4" DKRF-MS 19 3/4" /4" 90 DKRF-MS 19 1" 19 1" DKRF-MS 19 1" " 90 DKRF-MS 25 1" 25 1" MSU /2" Típus tömlőméret Menet NW / mm lapostömítés MS-nikkelezve AGRF-MS 10 3/8" 10 3/8" AGRF-MS 10 1/2" 10 1/2" AGRF-MS 13 1/2" 13 1/2" AGRF-MS 13 3/4" 13 3/4" AGRF-MS 19 3/4" 19 3/4" AGRF-MS 19 1" 19 1" ARMATÚRÁK VÍZTÖMLŐKHÖZ Szórófejek anyaga sárgaréz Szórófej Típus Névl. átmérő tömlővéggel mm ST ST ST Szórófej Típus Névl. átmérő körmös csatlakozóval col GEST 13 1/2" GEST 19 3/4" GEST 25 1" 75. oldal

76 Dupla- és redukáló csatlakozó rézből Lapon tömítő kivitel 3360 menet menet henger henger G 1/8" G 1/8" G 1/4" G 1/4" G 3/8" G 3/8" G 1/2" G 1/2" G 3/4" G 3/4" G 1" G 1" G 1 1/4" G 1 1/4" G 1 1/2" G 1 1/2" G 2" G 2" G 2 1/2" G 2 1/2" G 3" G 3" 3361 menet menet henger henger 3/8" 1/4" 1/2" 3/8" 3/4" 1/2" 1" 1/2" 1" 3/4" 1 1/4" 1" 1 1/2" 1" 1 1/2" 1 1/4" 2" 1 1/2" 3" 2" 4" 3" 3363 menet menet henger henger 1/4" 3/8" 3/8" 1/2" 1/2" 3/4" 3/4" 1" 1" 1 1/4" 1" 1 1/2" 1" 2" 1 1/2" 2" 3364 menet menet henger henger 1/4" 1/8" 3/8" 1/4" 1/2" 3/8" 3/4" 1/4" 3/4" 1/2" 1" 1/2" 1" 3/4" 1 1/4" 3/4" 1 1/4" 1" 1 1/2" 1 1/4" 2" 1" 2" 1 1/4" 2" 1 1/2" 3" 2" 76. oldal

77 Menetes csőcsonk bordázott tömlővéggel Típus MSA vagy MSU Réz szerelvény MS 58 Típus MSASS vagy MSUSS Saválló szerelvény menet tömlővéggel Réz Saválló Típus Tömlő Menet Félbilincs Méret Zoll méret MSU G 3/4" MSU G 1" MSU G 1 1/4" MSU G 1 1/2" MSU G 2" MSU G 2 1/2" MSU G 3" MSU G 4" menet tömlővéggel Típus Tömlő Menet Félbilincs Réz Saválló Méret Zoll méret MSA G 3/4" MSA G 1" MSA G 1 1/4" MSA G 1 1/2" MSA 50 L 50 G 2" MSA G 2 1/2" MSA 75 L 75 G 3" MSA G 4" oldal

78 Kis nyomású golyóscsapok Használható Ipar,Pneumatika, hidraulika, fűtés, saniterberendezésekhez, vízhez, gőzhöz,benzinhez,fűtőolajhoz,különböző olajokhoz és préslevegőhöz Hőállóság -30 C bis max. +95 C Alapanyag Sajtolt réz MS 58, golyó krómozott Tömítés Teflon ( PTFE ) Nyomás PN 25 (2 1/2" - 3" - 4" PN 15) Golyóscsap Típus Méret Csomagolás PN 25 B / B menet Hücobi 1/4" 18 " 3/8" 18 " 1/2" 12 " 3/4" 16 " 1" 10 " 1 1/4" 6 " 1 1/2" 4 " 2" 2 " 2 1/2" 4 " 3" 2 Tömítés: PTFE " 4" 2 Golyóscsap Típus Méret Csomagolás PN 25 K / B menet Hücobi 1/4" 18 " 3/8" 18 " 1/2" 12 " 3/4" 16 " 1" 10 " 5/4" 6 " 6/4" 4 Tömítés: PTFE " 2" 2 Mini golyóscsap Típus Méret Csomagolás PN 16 B / B Menet Tömítés: PTFE MKH 1/4" 30 " 3/8" 30 " 1/2" 30 Mini golyóscsap Típus Méret Csomagolás PN 16 K / B Menet Tömítés: PTFE MKH 1/4" 30 " 3/8" 30 " 1/2" 30 Saválló golyóscsap Típus Méret Anyaga PN C -tól +230 C Menet Hücobi 1/4" AISI 316 " 3/8" AISI 316 " 1/2" AISI 316 " 3/4" AISI 316 " 1" AISI 316 " 1 1/4" AISI 316 " 1 1/2" AISI 316 " 2" AISI 316 " 2 1/2" AISI 316 Tömítés: PTFE " 3" AISI oldal

79 Gőzszerelvény DIN 2826 EN menetes szerelvény lapostömítéssel, ISO 228, forgó hollanderrel, belső menettömítéssel Külsömenetes szerelvény, kúpos menettel, DIN 2999 Üzemi hőmérséklet: 100 bar + 20 C-on 18 bar C-on Üzemi körülmények között, a bilincset rögzítő csavaroknak utána kell húzni időnként! Tömlővégek, réz félbilincssel és csavarokkal szerelve DIN 912-DACRO 500 A bevonattal Anyag : réz félbilincsekkel Tömlővég Acélból Típus Tömlő méret Menet Kulcs méret mm Zoll mm DIK 13 ST 13 x 25 G 1/2" 27 DIK 19 ST 19 x 33 G 3/4" 32 DIK 25 ST 25 x 40 G 1" 41 DIK 38 ST 38 x 54 G 1 1/2" 55 DIK 50 ST 50 x 68 G 2" 70 Anyag : réz félbilincsekkel Tömlővég rézből Típus Tömlő méret Menet Kulcs méret mm Zoll mm DIK 13 MS 13 x 25 R 1/2" 22 DIK 19 MS 19 x 33 R 3/4" 27 DIK 25 MS 25 x 40 R 1" 36 DIK 38 MS 38 x 54 R 1 1/2" 50 DIK 50 MS 50 x 68 R 2" 60 Tömlővég saválló DIK 13 SS 13 x 25 R 1/2" 22 DIK 19 SS 19 x 33 R 3/4" 27 DIK 25 SS 25 x 40 R 1" 36 Anyag : réz félbilincsekkel Tömlővég Acélból Típus Tömlő méret Menet Kulcs méret mm Zoll mm DAK 13 ST 13 x 25 G 1/2" 27 DAK 19 ST 19 x 33 G 3/4" 32 DAK 25 ST 25 x 40 G 1" 41 DAK 38 ST 38 x 54 G 1 1/2" 55 DAK 50 ST 50 x 68 G 2" 70 Anyag : réz félbilincsekkel Tömlővég rézből Típus Tömlő méret Menet Kulcs méret mm Zoll mm DAK 13 MS 13 x 25 R 1/2" 22 DAK 19 MS 19 x 33 R 3/4" 27 DAK 25 MS 25 x 40 R 1" 36 DAK 38 MS 38 x 54 R 1 1/2" 50 DAK 50 MS 50 x 68 R 2" 60 Tömlővég saválló DAK 13 SS 13 x 25 R 1/2" 22 DAK 19 SS 19 x 33 R 3/4" 27 DAK 25 SS 25 x 40 R 1" oldal

80 "STORZ" rendszerű szívócsatlakozók Aluminium: Üzemi nyomás 10 bar, tömítés NBR Saválló acél: Üzemi nyomás 16 bar, Viton Tömítéssel Storz-szívócsatlakozó, ipari kivitel Méret CsK/mm Tömlő méret ALU 52-C mm 52-C mm 52-C mm 52-C mm 52-C mm 75-B mm 75-B mm 75-B mm 110-A mm 110-A mm Storz-Szívócsatlakozó, DIN szerint = szállítható tétel Méret CsK/mm Tömlő méret ALU Saválló 25-D mm mm 52-C mm 52-C mm 52-C mm 52-C 66 42mm 52-C mm 52-C mm 52-C mm mm mm mm 75-B mm 52-C mm acél 75-B mm 75-B mm 75-B * mm 75-B mm mm mm 110-A mm 110-A mm 110-A * mm 110-A mm mm mm * = fűrészfogas kivitel 80. oldal

81 "STORZ" tűzoltó - csatlakozók, Ipari kivitel Aluminium: CsK= körömtávolság Üzemi nyomás 10 bar, tömítés NBR Storz-Fix csatlakozó belső menettel Méret CsK/mm Menet zoll 25-D 31 1" IG 52-C /4" IG 52-C /2" IG 52-C 66 2" IG 52-C /2" IG 75-B /2" IG 75-B 89 3" IG 110-A 133 4" IG Storz-Fix csatlakozó külső menettel Méret CsK/mm Menet zoll 25-D 31 1" AG 52-C 66 1" AG 52-C /4" AG 52-C /2" AG 52-C 66 2" AG 75-B /2" AG 75-B 89 3" AG 110-A 133 4" AG Átalakító darab Méret CsK/mm C - D B - C A - B Vak kupak Méret CsK/mm 52-C B A oldal

82 "STORZ" tűzoltó - csatlakozók, DIN Aluminium: Réz: Saválló acél: Üzemi nyomás 10 bar, tömítés NBR Üzemi nyomás 16 bar, Tömítés NBR, keményebb tömítéssel 35 bar-ig Üzemi nyomás 16 bar, tömítés viton Storz-Fix csatlakozó belső menettel Méret CsK/mm Menet ALU Saválló zoll 25-D 31 1/2" IG 25-D 31 3/4" IG 25-D 31 1" IG /2" IG 52-C 66 3/4" IG 52-C 66 1" IG 52-C /4" IG 52-C /2" IG 52-C 66 2" IG 52-C * 66 2" IG 52-C /2" IG " IG /2" IG " IG 75-B 89 2" IG 75-B /2" IG 75-B 89 3" IG 75-B * 89 3" IG " IG " IG 110-A 133 4" IG 110-A * /2" IG " IG " IG " IG Storz-Fix csatlakozó külső menettel *= forgahtató kivitel = szállítható Méret CsK/mm Menet ALU Saválló zoll 52-C 66 1" AG 52-C /4" AG 52-C /2" AG 52-C 66 2" AG 52-C /2" AG " /2" AG " 75-B 89 2" AG 75-B /2" AG 75-B 89 3" AG 110-A 133 4" AG 82. oldal

83 Storz kiegészítők Csatlakozókulcs Méret B-C Anyag Műanyag karral A-B-C A-B-C Temperöntvény Műanyag karral Elzárókulcs Méret Anyag DIN 3223 A Temperöntvény DIN 3223 C Acél L=1100mm Tömítés szívó és nyomócsatlakozókhoz Méret CSK / mm 25-D C B A F 160 Tömítés fix csatlakozókhoz és vakkupakhoz 52-C B A 133 Lapostömítés menetes fix csatlakozóhoz Méret C-2" B-2 1/2" B-3" A-4" F-6" Tömítés műszaki leírása NBR C - 25 / szín fekete zsír-/olajálló igen 83. oldal

84 PERROT - Csatlakozók acél, horganyozva Üzemi nyomás: 10bar Anya tömlővéggel Méret tömlővég Csésze, belső "PRMS" mm átm.: mm DN 50 42, 50 74,5 DN 70 65, 70, 75 98,5 DN 89 76, DN DN , ,5 DN , ,5 DN ,5 DN , ,5 DN , ,5 DN , ,5 DN , ,5 DN , ,5 DN , Apa tömlővéggel Méret tömlővég Gömb, külső "PRVS" mm átm.: mm DN DN 70 60, 65, 70, ,5 DN 89 76, 80, DN , 80, ,5 DN , ,5 DN , 127, DN , 76, DN , DN , DN , ,5 Anya külső menettel Méret menet Csésze, belső "PRMA" átm.: mm DN /2", 2" 74,5 DN /2", 2 1/2" 98,5 DN /2", 3" 126,5 DN /2", 3", 4" 145,5 DN /2", 3" 171,5 DN 133 4", 5" 171,5 DN 159 4", 6" 203,5 Apa külső menettel Méret menet gömb, belső "PRVA" átm.: mm DN 50 1", 1 1/2", 2" 50 DN /2", 2" 70 DN 89 2", 2 1/2", 3" 89 DN /2", 3", 4" 108 DN /2", 4", 5" 133 DN /2", 4" 159 DN 159 6" 159 Tömítés SBR Typ Méret DN 50 87,0 x 11,0 DN ,5 x 11,5 DN ,0 x 14,0 DN ,0 x 18,0 DN ,0 x 22,0 DN ,0 x 22,0 DN ,0 x 25,0 Egyéb típusok ajánlatkérésre, pl.: T-elágazó, Y-elágazó, stb. 84. oldal

85 BAUER - csatlakozó 20 bar Üzemi nyomásig Horganyzott acél anyagból. Horganyzott gömb, tömlővéggel Típus tömlő méret zárszerkezettel mm Horganyzott Tányér, tömlővéggel Típus tömlő méret mm SBR Tömítés Típus Kiszerelés S 4 db. HK HK HK HK HK HK HK HK vagy belső menetes kivitel ajánlatkérésre! 85. oldal

86 Temperálható - Forró Hőközlő Anyagos Gyorscsatlakozó Rendszer Gyorscsatlakozó és csavarzat rendszer, a temperáló berendezésekhez, fröccsöntő szerszámokhoz és műanyagipari gépekhez. Csatlakozási méretek megegyeznek a HASCO Z8 rendszerrel Átfolyási méretek: Temperálható csatlakozó Rézből(2.0401) DN6 Temperálható csatlakozó Saválló acélból(1.4305) DN6 Temperálható csatlakozó Rézből(2.0401) DN9 Temperálható csatlakozó Saválló acélból(1.4305) DN9 Temperálható csatlakozó Rézből(2.0401) DN13 Csere kompatibilitás: A csatlakozó rendszer DN6, DN9 és DN13, és a különböző elemek kompatibilisek a HASCO Z8, valamint DME rendszerrel. Újdonság a tömítés technikában A csatlakozók tömítései, a magasabb színtű elvárásoknak megfelelően, Vitonból készülnek, ( hőállóság: 200 C) PTFE-( teflon-) bevonattal, növelve az ellenállóságot a különböző agresszív temperáló közegekkel szemben. nagy rugalmasság DIN nagy kopásállóság DIN hosszabb élettartam Biztonsági kivitel, a véletlenszerű szétcsatlakozás kivédésére: 86. oldal

87 Kiegészítő elemek tartozékok: A rendszer kínálja még a különböző installálásokhoz szükséges kiegészítőket menetes- és tömlő csatlakozókat, átalakítókat, és elosztókat Tömlők konfekcionálása: A temperáláshoz szükséges, különböző csatlakozókat, igény szerint az általunk forgalmazott tömlőkbe építjük, a megbízó igényeinek megfelelően. Kedves partnerünk, az itt bemutatott termékeinkről, részletes műszaki információs anyagot, kérésére, irásos, illetve digitális formában rendelkezésére bocsájtjuk. Munkatársaink, személyes találkozó alkamával részletesen tájékoztatják önöket, egyéb, e témához tartozó termékeinkről. Fröccsöntő berendezéseikhez a kínálatunkban megtalálhatók a forróvizes tömlők, forró olajhoz teflon tömlők. Granulátumokhoz, különböző szállító tömlők, tömlő rőgzítő elemek. A felkínált tömlőket igény szerint szerelvényezzük, daraboljuk! 87. oldal

88 Karimás szerelvények Anyag : acél vagy saválló acél fix karama laza karima D: karima átmérő k: osztókör átmérő n: furatszám d2: furat átmérő mm-ben megadva PN 10/16 karima DN D k n d PN 25/40 karima DN D k n d ANSI B lbs DN D k n d ,9 60, ,4 69, , , , ANSI 300lbs karima is beszerezhetó, mőszaki paraméterek ajánlatkléréskor. 88. oldal

89 Manométerek Glycerin csillapítású manométer Glycerin csillapítású manométer nemesacél permetező gépekhez permetező gépekhez Ház : Nemesacél Ház : Nemesacél Csatlakozás : Réz Csatlakozás : Nikkelezett Ház : Ø 63 mm Ház : Ø 63 mm Csatlakozás : 1/4" Csatlakozás : 1/4" Skálázás : , Skálázás : Manométer Manométer Ház : Ø 63 mm Ház : Ø 100 mm Csatlakozás : 1/4" Csatlakozás : 1/2" Skálázás : 0-6, 0-10,0-16, 0-40 (bar) Skálázás : 0-4, 0-16 (bar) Glycerin csillapítású manométer Vákuum méter Ház : Ø 63 mm Ház : Ø 63 mm Csatlakozás : 1/4" Csatlakozás : 1/4" Skálázás : 0-2,5, 0-6,0-10,0-16 (bar) Ház : Ø 100 mm 0-25, (bar) Csatlakozás : 1/2" Skálázás : -1-0 (bar) Vákuum méter Glicerines Vákuum manométer Ház : Ø 63 mm Ház : Ø 63 mm Csatlakozás : 1/4" Csatlakozás : 1/4" balos Skálázás : -1-0 (bar) Ház : Ø 63 mm Csatlakozás : 1/4" alsó Ház : Ø 80 mm Csatlakozás : 1/2" alsó Skálázás : -0,5-1,0 (bar) A manométer kínálatunkról kérjék részletes adatlapjainkat! 89. oldal

90 Csőszorító Bilincsek Bilincsek speciális és egyedi felhasználásokhoz A speciális területek bilincseiről felsorolásszerű összefoglalót mutatunk, oldalunkon. Igénye esetén tájokoztatót, adatlapokat küldünk. Füles és Rugós bilincsek Oetiker típusú füles és csavaros rögzítő bilincsek, a gépjármű karbantarás és az ipar különböző területeire, nagy szorítóerő, és hőtágulást lekövető tulajdonságokkal. Átmenő csavaros és erő bilincsek, hullámos falú tömlők rögzítésére alkalmas szorító bilincsek Anyagminőségek: W1 - horganyzott acél W2 - szalag és ház krómacél, csavar szénacél sárgán kromátozva W3 - szalag és ház, csavar krómacél W4 - szalag és ház, csavar krómnikkelacél Kétoldalt szorítható erőbilincs: Benzin bilincs: Drótbilincs csiga tömlőkhöz: A jelzett bilincsekről teljes mérettáblázatot küldünk! Bilincsek nagy átmérőkre: Szalagok folyóméterben, felszerelhető rögzitő fejekkel: Nyitható bilincs nagy átmérőjű elemek rögzítéséhez: Tekercsek: 25m hosszban Átmérő: mm-ig A jelezett bilincsről teljes mérettáblázatot küldünk. Rögzítő bilincsek 90. oldal

91 Csigamenetes Csőszorító Bilincsek Szalag szélesség Anyag minőség W2B W4 : 9mm és 12mm : W2B és W4 : szalag krómacél, csavar és héz szénacél sárga kromátozva : saválló acél Csőbilincs Teoretikus Szalag szél. 9mm Szalag szél. 12mm Csom. Egys. átmérő (mm-ben) W2 B W4 W2B W4 db. 08, ,0-27, ,0-32, ,0-40, ,0-45, ,0-50, ,0-50, ,0-60, ,0-70, ,0-80, ,0-90, ,0-100, ,0-110, ,0-120, ,0-130, ,0-140, ,0-150, ,0-160, ,0-170,0 IK 160,0-180,0 IK 170,0-190,0 IK 180,0-200,0 IK 190,0-210,0 IK 200,0-220,0 IK IK = igény szerint 91. oldal

92 Széles Szalagú "erőbilincs" S típus DIN 3017 Használhatóak, magas nyomásra és vastag falú tömlők rögzítésére Választható anyagminőségek: W1 ( horganyzott acél) W2 (krómacél, AISI430) W4 (saválló AISI304) Szalagszélesség mm Mérettartomán y mm , , , , , , , , , , , , , , ,8 Szalagvastags ág , , , , , , Erőbilincsek speciális változatai ajánlatkérésre Adatlapokat küldünk! 92. oldal

93 Oetiker Füles bilincsek Kétfüles Bilincs Betétgyűrűs Bilincs Fokzat mentes 2 Ohr RER Stufenlose 1 Ohr Anyag :horganyzott Anyag :saválló :saválló Típus átmérő/mm Teoretikus Anyagszélesség mm Típus átmérő Teoretikus mm Anyagszéles- ség mm ,1-4,1 3,5 03,3 RER 2,5-2,9 5, ,5-4,5 3,5 03,5 RER 2,7-3,1 5, ,0-5,0 5 04,1 RER 2,9-3,7 5,5 Méret táblázatot kérésre ,0-7,0 6 05,1 RER 3,7-4,7 5,5 megküldjük! ,0-9,0 7 06,1 RER 4,7-5,7 5, ,0-11,0 7 06,6 RER 5,2-6,2 5, ,0-11,0 7 07,0 RER 5,6-6,5 6, ,0-13,0 7 07,5 RER 5,9-7,0 6, ,0-15,0 7,5 08,0 RER 6,3-7,5 6, ,0-17,0 8 08,3 RER 6,6-7,8 6, ,0-18,0 8 08,7 RER 7,0-8,2 6, ,0-19,0 8 09,0 RER 7,0-8,5 7, ,0-20,0 8,5 09,5 RER 7,5-9,0 7, ,0-22,0 9 10,0 RER 8,0-9,5 7, ,0-23,0 9 10,5 RER 8,5-10,0 7, ,0-25, ,0 RER 8,8-10,5 7, ,0-27, ,3 RER 9,1-10,8 7, ,0-28, ,8 RER 9,6-11,3 7, ,0-31, ,0 RER 9,5-11,5 7, ,0-31, ,3 RER 9,8-11,8 7, ,0-34, ,8 RER 10,3-12,3 7, ,0-37, ,3 RER 10,6-12,6 8, ,0-40, ,8 RER 11,1-13,1 8, ,0-43, ,0 RER 11,3-13,3 8, ,0-46, ,5 RER 11,8-13,8 8,2 15,0 RER 12,3-14,3 8,2 15,5 RER 12,8-14,8 8,2 16,0 RER 13,1-15,3 8,2 16,5 RER 13,2-15,8 8,2 16,8 RER 13,9-16,1 8,2 17,5 RER 14,6-16,8 8,2 18,0 RER 15,1-17,3 8,2 18,5 RER 15,6-17,8 8,2 19,5 RER 16,5-18,8 8,2 20,0 RER 17,1-19,3 9,2 20,7 RER 17,1-20,0 9,2 21,0 RER 18,0-20,3 9,2 21,8 RER 18,8-21,1 9,2 22,5 RER 19,2-21,8 9,2 23,5 RER 20,2-22,8 9,2 24,5 RER 21,0-23,8 9,2 25,5 RER 22,0-24,8 9,2 26,3 RER 23,0-25,6 9,2 27,0 RER 23,3-26,3 9,2 30,7 RER 26,5-30,0 9,2 93. oldal

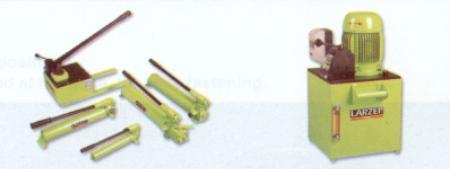

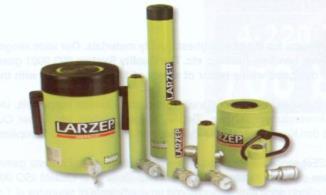

94 Szerszámhidraulika 700 bar A LARZEP ISO 9001 minőségbiztosítási rendszere révén nem csak a tervezés és gyártás szakaszában, hanem a a szállítás és ügyfélgondozás során is kiemelt figyelmet fordít szolgáltatásának magas színvonalára. A munkahengerek gyártása során kizárólag kiváló minőségű és hosszú élettartamú alapanyagok, alkatrészek kerülnek felhasználásra és beépítésre. A LARZEP a széles standard termékpaletta révén megfelelő alternatívát kínál az ipari alkalmazásoknál felmerülő anyagmozgatás összes igényének (emelés, húzás, hajlítás, tartás stb.)lefedésére. Hidraulikus munkahengerek Egyszeres működésű hengerek (rugós visszatérítés) Névleges terhelhetőség :4-220 Tn Lökethossz : mm Rövid löketű lapos hengerek (hidr. v. rugós visszatérítés) Névleges terhelhetőség :5-150 Tn Lökethossz :6-16 mm (SX, SMX sorozat) :4-150 mm (SP, SMP sorozat) Kettős működésű hengerek Névleges terhelhetőség Lökethossz Üreges hengerek (egyszeres és kettős működésű) Névleges terhelhetőség Lökethossz : Tn : mm : Tn : mm Nehéz hengerek rögzítő anyával a biztosító anyával mechanikusan rögzíthető az emelési helyzet Névleges terhelhetőség : Tn Lökethossz : mm Alumínium hengerek (tökéletes korrózióvédelem) Névleges terhelhetőség : Tn : Tn Lökethossz : mm : mm Kínálatunkban megtalálható a munkahengerek számos egyéb változata is: nehéz hengerek (egyszeres és kettős működésű, illetve Tn), húzó hengerek (5-50 Tn), extra rövid löketű hengerek rögzítő anyával ( Tn, lökethossz mm), teleszkópos hengerek (11-30 Tn). Hidraulikus tápegységek Kézi pumpák ( cm 3, 700 bar) egyszeres működésű hengerekhez 8 féle típus, kettős működésű hengerekhez 3 féle típus, egy- és kétfokozatú változat szállítóteljesítmény 8,1-70,5 cm 3 1.fokozat, 2-2,8 cm 3 2.fokozat Préslevegővel működtetett pumpák (2000 cm 3, 700 bar) egyszeres működésű hengerekhez, a Z10207 modellnek 700 bar olajnyomás eléréséhez mindössze 5,5 bar levegőnyomás szükséges Elektromos tápegységek (2-50 l, 700 bar) közepes és nehéz hengerek alkalmazási területére, kézi vagy elektromágneses szelepek, 0,35-2,1 l/perc szállítóteljesítmény, 2-50 l tartélytérfogat, 3/2-3/3-4/3 szelepkialakítás, 220V/50 Hz - 220V/50 Hz 1, 3 fázis Benzinmotoros tápegységek (10-40 l, 700 bar) tartálytérfogat l, 3 vagy 4 fozatú kézi váltó Igény esetén szállítható moduláris hidraulikus pumpa ( kg, 2,6-36,2 cm 3 ) is. A különböző típusú tápegységekhez alkatrészek és kiegészítő elemek széles választékban. Részletes adatbázis: Hidraulikus kellékek és szerelvények részletes adatbázis: oldal

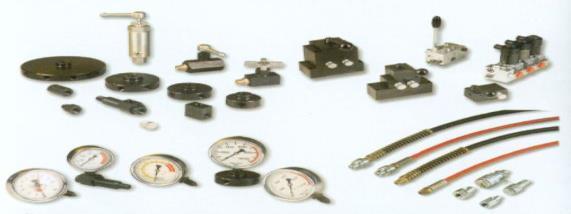

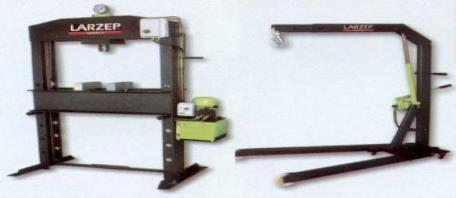

95 Hidraulia tömlők és csatlakozók (0,8-15 mt., 700 bar) tömlők és 700 bar üzemi nyomásra, olajvolumen 35 cm3/mt., gyorscsatlakozók - átfolyási mennyiség 7 l és 40 l olaj/perc Átfogó palettáját kínáljuk a különböző hidraulikus kellékeknek és szerelvényeknek: Fejek munkahengerekhez ( Tn., mozgatható-dőlés 5 -ig-nyomódarabok és üreges fejek), fittingek és elosztók (700 bar), nyomást és átfolyást szabályozó szelepek (700 bar), vezérlőszelepek (12 l/perc, 700 bar), manométerek (5-200 Tn., bar) és dinamométerek (50-10 Tn. 500 bar). Hidraulikus szerszámok Műhelyprések és emelők (700 bar) műhelyprések tn-ás préserővel, asztali, konzolos és oszlopos kivitelben illetve mozgatható műhelyemelők (zsiráfemelők) kg kapacitással, összecsukható változatban. Mechanikus és hidraulikus agylehúzó készletek, hidraulikus agylehúzók (700 bar) Komplett szettek (két- és háromkaros illetve talpas kivitel elemei, perselykihúzó, különböző hosszúságú toldatok, tartozékok) és hidraulikus agylehúzók valamennyi lehúzási feladathoz, Tn. lehúzóerővel. Ajánlunk még hidraulikus anyalevágókat és lyukasztókészülékeket, hidraulikus csőperemfeszítőket (3/8"-1/2"-3/4"-1"-1 1/4"-1 1/2"-2"), hidraulikus vágószerszámokat, hidraulikus asztalokat (0,5-1,5 Tn.), karosszéria nyomatókat (1-1,5 Tn.), krokodilemelőket (1,5-10 Tn.), olajemelőket (2-50 Tn.) és hidraulikus emelőket ( kg, 920 mm löket). Igény esetén rendelhető komplett karbantartó szett, a szettek sokféle eleme és kompatibilitása széleskörű felhasználásukat teszi lehetővé a különböző javítási és karbantartási munkák során. Részletes adatbázis: oldal
