1 TP-LINK Business Wireless Az EAP Kontrolleres Wi-Fi termékcsalád bemutatása - bevezető SMB Product Line Dr. Kilbertus Viktor SMB Sales Manager TP-LINK Networks Hungary viktor.kilbertus@tp-link.com

2 01 Üzleti Wi-Fi rendszerek Standalone Wi-Fi rendszerek HW kontrolleres rendszerek SW kontrolleres rendszerek

Standalone Wi-Fi rendszerek Nem menedzselhető hozzáférési pontok

Hátrányok: Nincs egységes Wi-Fi hálózat ahány AP, annyi SSID és

monitoring, nem látszanak a meghibásodások Nincs lehetőség

3 Standalone Wi-Fi rendszerek Nem menedzselhető hozzáférési pontok hálózati switchre kötve Előnyök: OLCSÓ más előnyt nem tudok Hátrányok: Nincs egységes Wi-Fi hálózat ahány AP, annyi SSID és login Az AP-k csak egyesével kezelhetők, karbantarthatók Nincs monitoring, nem látszanak a meghibásodások Nincs lehetőség autentikációra, forgalomkövetésre Könnyen túlterhelhető NEHÉZKES NEM BIZTONSÁGOS NEM MEGBÍZHATÓ

Hardver kontrolleres Wi-Fi rendszerek Központi

Egyetlen központi helyről vezérelhető Wi- Fi hálózat

Balancing az AP-k között Captive Portal funkció akár

Sávszélesség-szabályozás Hátrányok: ÁR Induló HW

Ft) AP, routing liszenszdíjak (>60 000 Ft / 6-8 AP)

4 Hardver kontrolleres Wi-Fi rendszerek Központi célhardver erről vezérelt buta AP-k Előnyök: Egyetlen központi helyről vezérelhető Wi- Fi hálózat AP-k közötti roaming (L3 Fast Roaming is) Load Balancing az AP-k között Captive Portal funkció akár időkorlátos kódkiadással (Wi-Fi Hotspot) Sávszélesség-szabályozás Hátrányok: ÁR Induló HW költség (kontroller: > Ft / switch: > Ft) AP, routing liszenszdíjak (> Ft / 6-8 AP) AP alatti rendszereknél nem indokolt!!! HW költség 16 beltéri AP-val: > Ft

Szoftver kontrolleres Wi-Fi rendszerek Egy PC-n futó szoftver az intelligencia, ez vezérli

hálózat AP-k közötti roaming (L3 Fast Roaming is) Load Balancing az AP-k között Captive

LISZENSZDÍJ KORLÁTLANUL BŐVÍTHETŐ (akár >100AP) POFONEGYSZERŰEN TELEPÍTHETŐ Hátrányok:

5 Szoftver kontrolleres Wi-Fi rendszerek Egy PC-n futó szoftver az intelligencia, ez vezérli az egymással együttműködő AP-kat Előnyök: Egyetlen központi helyről vezérelhető Wi-Fi hálózat AP-k közötti roaming (L3 Fast Roaming is) Load Balancing az AP-k között Captive Portal funkció akár időkorlátos kódkiadással (Wi-Fi Hotspot) Sávszélesség-szabályozás NINCS LISZENSZDÍJ KORLÁTLANUL BŐVÍTHETŐ (akár >100AP) POFONEGYSZERŰEN TELEPÍTHETŐ Hátrányok: Nagyobb rendszereknél külön Windows szerver javasolt (>60-70AP) HW költség (16 beltéri AP): Ft

6 02 A TP-LINK EAP Termékcsalád A megoldás és elemei Funkciók, előnyök

7 A megoldás EAP Wireless Network Solution - Centralized Management Platform + EAP Series

elvégzi a forgalomszabályozási feladatokat, DHCP-n IP-címet oszt - PoE switch

biztosítják a Wi-Fi elérést a kliensek számára - EAP Controller az EAP AP-kkel

8 A megoldás EAP Wireless Network Solution - Centralized Management Platform + EAP Series EAP Controller Vezetékes LAN (PoE) EAP EAP EAP EAP Alapeset: - Router elvégzi a forgalomszabályozási feladatokat, DHCP-n IP-címet oszt - PoE switch biztosítja a tápellátást és a hálózati kapcsolatot az AP-k számára - EAP AP-k biztosítják a Wi-Fi elérést a kliensek számára - EAP Controller az EAP AP-kkel közös hálózaton található Windows alapú PCn futó program (futtatható a hálózaton kívülről is)

A megoldás Akár több száz AP központosított menedzsmentje - Nagy mennyiségű

Valós idejű vizuális ábrázolás, monitoring Megbízható Wi-Fi - Állandó

sávszélesség-korlátozás - L3 roaming support Átfogó biztonság - Nagyvállalati

9 A megoldás Akár több száz AP központosított menedzsmentje - Nagy mennyiségű AP központi menedzsmentje - Batch konfiguráció és firmware frissítések - Valós idejű vizuális ábrázolás, monitoring Megbízható Wi-Fi - Állandó teljesítmény és kiváló jelerősség - Stabilitás, load balance, sávszélesség-korlátozás - L3 roaming support Átfogó biztonság - Nagyvállalati szintű titkosítás és autentikáció - Kényelmes, hatékony vendégfelhasználó szabályozás - Rogue AP védelem

10 TP-Link EAP Termékcsalád március Ceiling Mount AP Outdoor AP Wall-Plate AP Model EAP330 EAP320 EAP245 EAP225 EAP220 EAP120 EAP115 EAP110 EAP110- Outdoor EAP115- Wall Type AC1900 AC1200 AC1750 AC1200 N600 N300 N300 N300 N300 N300 Speed 2.4GHz 600Mbps 300Mbps 450Mbps 300Mbps 300Mbps 300Mbps 300Mbps 300Mbps 300Mbps 300Mbps 5GHz 1300Mbps 867Mbps 1300Mbps 867Mbps 300Mbps / / / / / Ethernet port 2*Gigabit Ports 1*Gigabit Port 1*Gigabit Port 1*Gigabit Port 1*Gigabit Port 1*Gigabit Port 1*100/10 Mbps Port 1*100/10 Mbps Port 1*100/10 Mbps Port 2*100/10 Mbps Port PoE 802.3at 802.3at 802.3at 802.3af 802.3af 802.3af 802.3af Passive PoE Passive PoE 802.3af Antennas 2.4GHz 3*6dBi 3*5dBi 3*4dBi 2*4dBi 2*4dBi 2*4dBi 2*3dBi 2*3dBi 2*5dBi 2*1.8dBi 5GHz 3*7dBi 3*6dBi 3*4dBi 2*4dBi 2*4dBi / / / / /

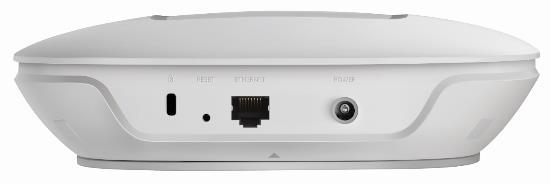

11 TP-Link EAP Termékcsalád Appearance EAP115/EAP225/EAP245 Kensington Security Slot Reset Button Console Port Ethernet Port ON/OFF Button DC Power Input EAP110 Kensington Security Slot Reset Button Console Port Fast Ethernet Port ON/OFF Button DC Power Input

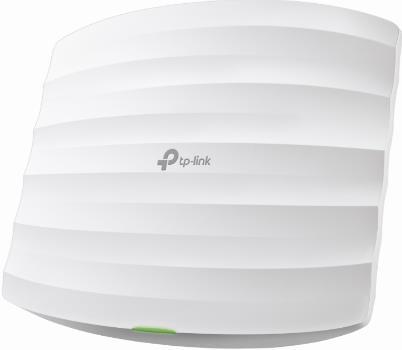

12 Appearance EAP330 EAP320 Kensington Security Slot DC Power Input Gigabit Ethernet Port 1 Gigabit Ethernet Port 2 Reset Button ON/OFF Button Kensington Security Slot DC Power Input Gigabit Ethernet Port 1 Console Port Reset Button ON/OFF Button

13 EAP110-OUTDOOR Kültéri, külső antennás megoldás 2*5dBi External Omni waterproof antennas IP65 weatherproof enclosure Reset Button Fast Ethernet LAN Port (Support Passive PoE) Grounding Terminal

szabványos méret PoE táp Wi-Fi LED Button LAN Port

14 EAP115-WALL Falba szerelhető szállodai megoldás EAP115-Wall falba szerelhető 86x86x33mm EU szabványos méret PoE táp Wi-Fi LED Button LAN Port 11mm in thickness Uplink Port + PoE Port (Support Standard PoE)

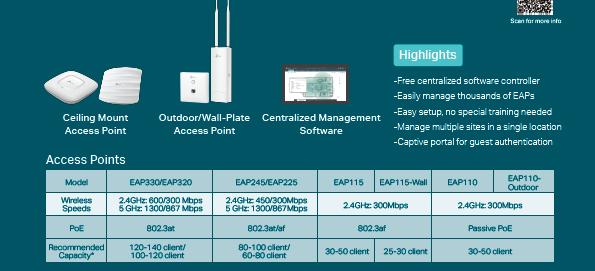

15 Összefoglaló

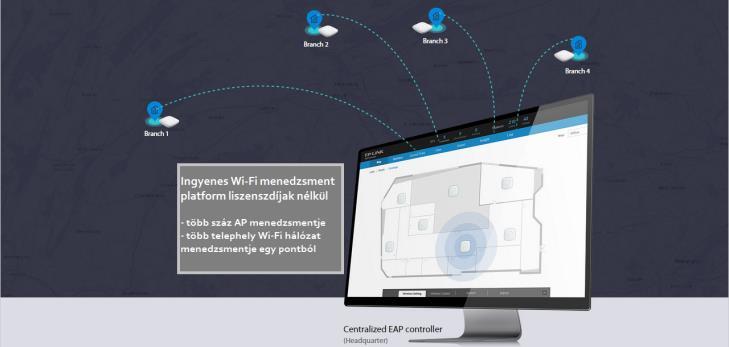

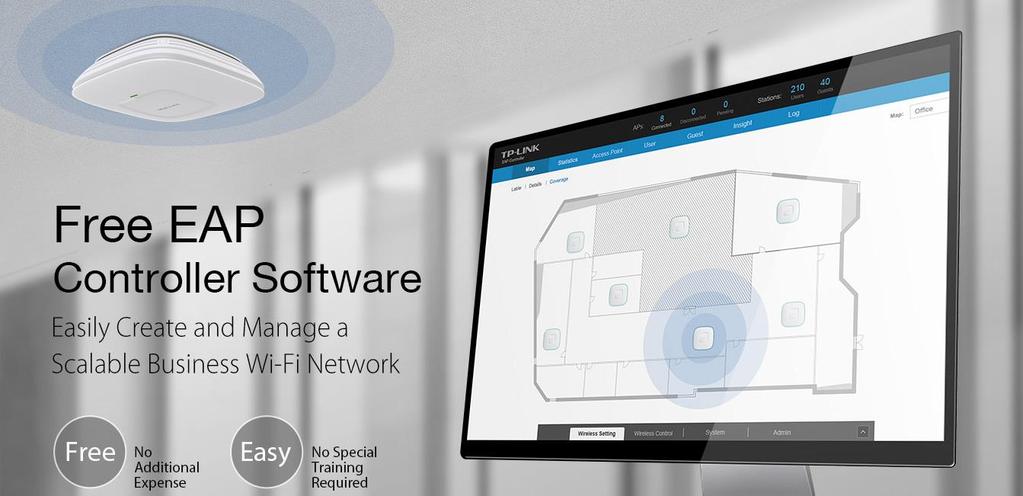

16 A megoldás Centralizált menedzsment platform - EAP Controller Software Ingyenes menedzsment szoftver a telepítéshez, karbantartáshoz, monitoringhoz

17 A megoldás Centralizált menedzsment platform - EAP Controller Software Ingyenes menedzsment szoftver a telepítéshez, karbantartáshoz, monitoringhoz Ingyenes Egyszerűen kezelhető Nincsenek további díjak Nem szükséges külön oktatás Korlátlanul bővíthető Hatékony Monitoring Több száz EAP Valós idejű statisztika, riasztások

18 03 Felhasználási területek Szállodai Wi-Fi Iskolai rendszerek

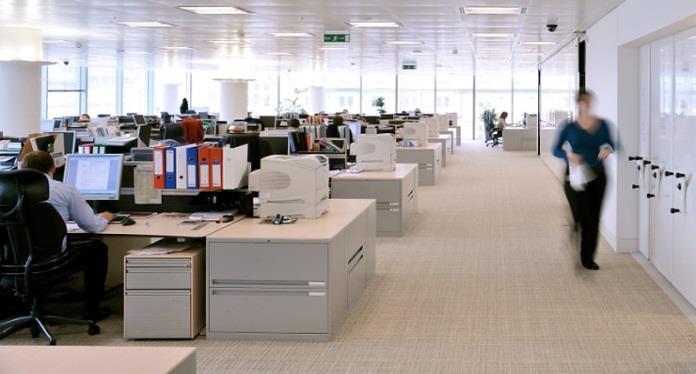

19 Legkülönbözőbb felhasználási területek Vállalat Hotel Kórház Iskolák Éttermek, rendezvényhelyszínek Áruházak, bevásárlóközpontok

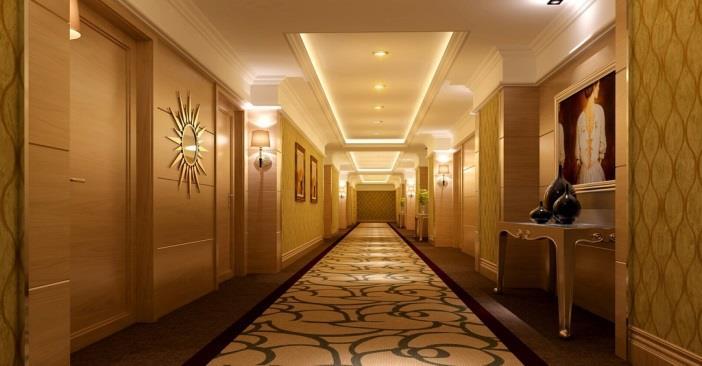

20 Szállodai Wi-Fi rendszerek Kritikus szempont a szálloda választásnál Speciális karakterisztika: Egyetlen Wi-Fi hálózat az egész szállodában A vendégek hol szétszóródva, hol egy tömegben neteznek a szállodában Nagyobb rendezvények, konferenciák alkalmával megnövekszik a kliensszám Főleg mobilkészülékek különböző szabványokkal Egyszerű, gyors telepítési igény A szálloda azonosítani szeretné a vendégei nethasználatát Cél: HIBAMENTES, KÖNNYEN BŐVÍTHETŐ, MARKETING CÉLOKRA IS HASZNÁLHATÓ WI-FI HÁLÓZAT, AMIVEL A VENDÉGEK ELÉGEDETTEK

21 Szállodai Wi-Fi rendszerek

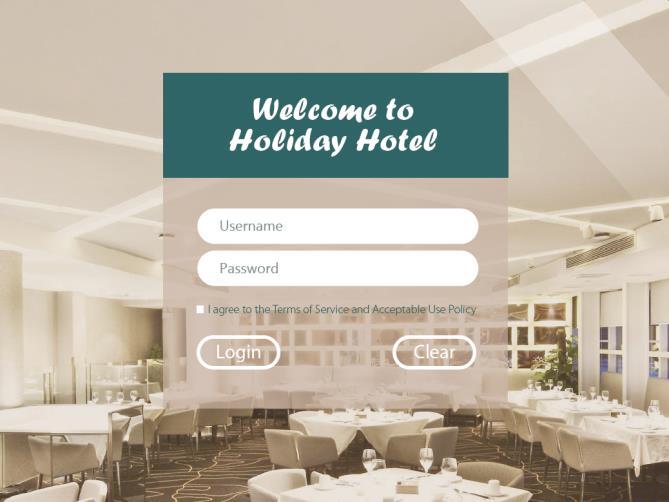

22 Szállodai Wi-Fi rendszerek Captive Portal Kényelmes, hatékony vendégazonosítás Azonosítás nélküli mód Helyi jelszó Hotspot Külső RADIUS Server

ki Create Accounts Easily create and print temporary account information Publish Accounts

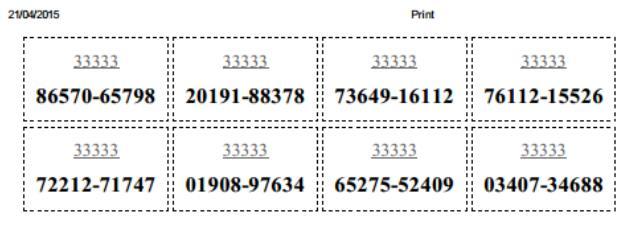

23 Szállodai Wi-Fi rendszerek Captive Portal Hotspot - Minden felhasználó egyéni azonosítót kap - A login adatok egyszerűen kinyomtathatók és kioszthatók - Időkorlátos kódok adhatók ki Create Accounts Easily create and print temporary account information Publish Accounts Provide temporary accounts to guests Internet Access Enter login information Enjoy Internet access

bővíthető további AP-kal Időkorlátos Wi-Fi kulcsok adhatók ki Korlátozható a vendégek számára biztosított

24 Szállodai Wi-Fi rendszerek A TP-LINK EAP rendszer előnyei: Egyszerűen, a vendégek zavarása nélkül telepíthető vendég kiszolgálása egy AP-val Egyetlen szállodai hálózat vendégazonosítással Szükség esetén percek alatt bővíthető további AP-kal Időkorlátos Wi-Fi kulcsok adhatók ki Korlátozható a vendégek számára biztosított sávszélesség Elkülöníthető a vendég és a belső Wi-Fi hálózat Egyes alkalmazások elérése (pl. filmletöltés, videochat) korlátozható

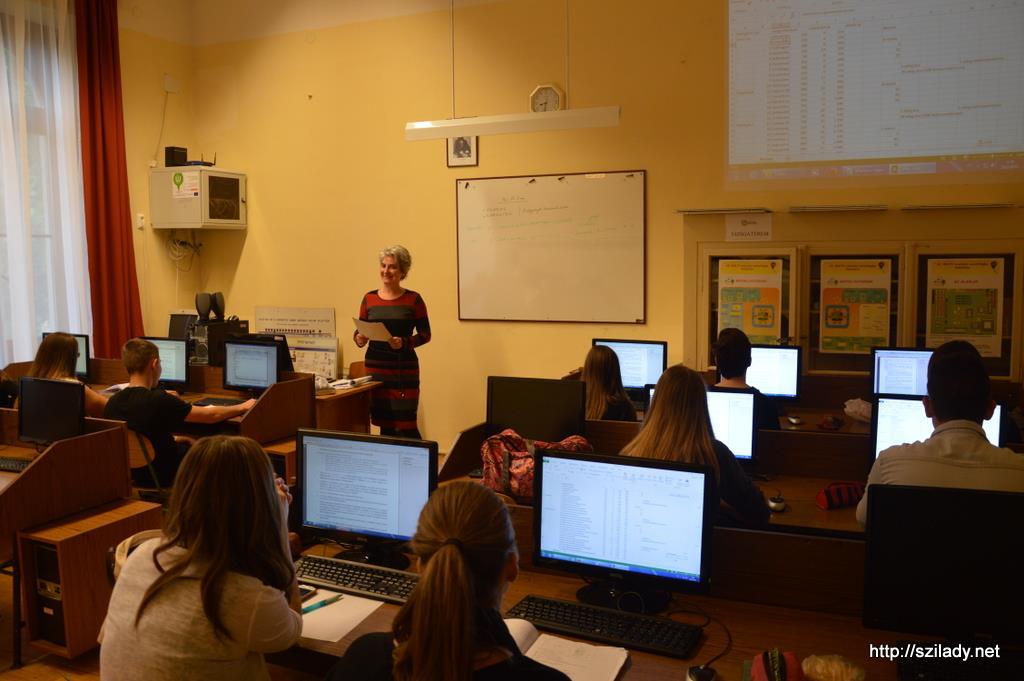

Iskolai Wi-Fi rendszerek Digitális oktatás elterjedése az iskolákban Speciális karakterisztika: Diák és tanári hálózat elkülönítése Diákok nethasználatának azonosíthatósága (visszaélések nyomon

25 Iskolai Wi-Fi rendszerek Digitális oktatás elterjedése az iskolákban Speciális karakterisztika: Diák és tanári hálózat elkülönítése Diákok nethasználatának azonosíthatósága (visszaélések nyomon követhetősége) Sulinet szoftverek használatához biztosítandó liszensz-ellenőrzés lehetővé tétele Cél: HIBAMENTES, KÖNNYEN BŐVÍTHETŐ, A DIGITÁLIS OKTATÁST TÁMOGATÓ WI-FI HÁLÓZAT, AMI AZ ISKOLA SZÁMÁRA ELŐNY A BEISKOLÁZÁSNÁL!

Iskolai Wi-Fi rendszerek A TP-LINK EAP rendszer előnyei: Digitális oktatás támogatása (switching rendszerrel) Egyetlen iskolai hálózat tanár és diákhálózat elkülönítésével Diákok azonosítása,

26 Iskolai Wi-Fi rendszerek A TP-LINK EAP rendszer előnyei: Digitális oktatás támogatása (switching rendszerrel) Egyetlen iskolai hálózat tanár és diákhálózat elkülönítésével Diákok azonosítása, forgalmuk visszakövethetősége Szükség esetén percek alatt bővíthető további AP-kal Egyes alkalmazások elérése (pl. filmletöltés, videochat) korlátozható DE NINCS AZ ISKOLÁKNAK PÉNZE: 1. VAN: EU projektekhez kapcsolódóan maradványból akár 2. VAN: Egyházi és alapítványi iskolák 3. LESZ: Új uniós projektek indulnak az iskolai oktatás digitalizálására

27 04 Az EAP Controller

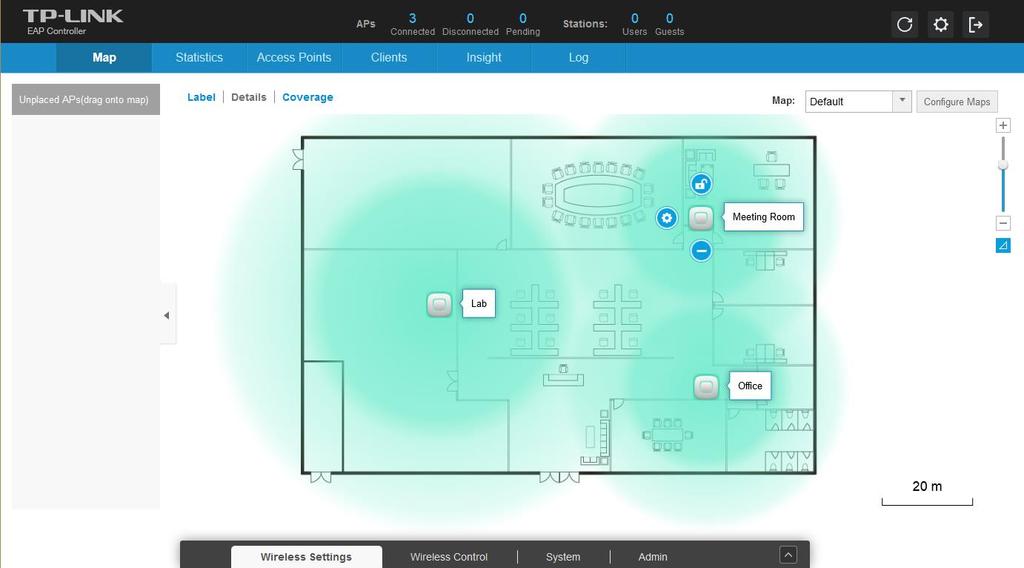

28 Features and Benefits Map Feature - Map out your wireless network - Upload floor plans for intuitive management

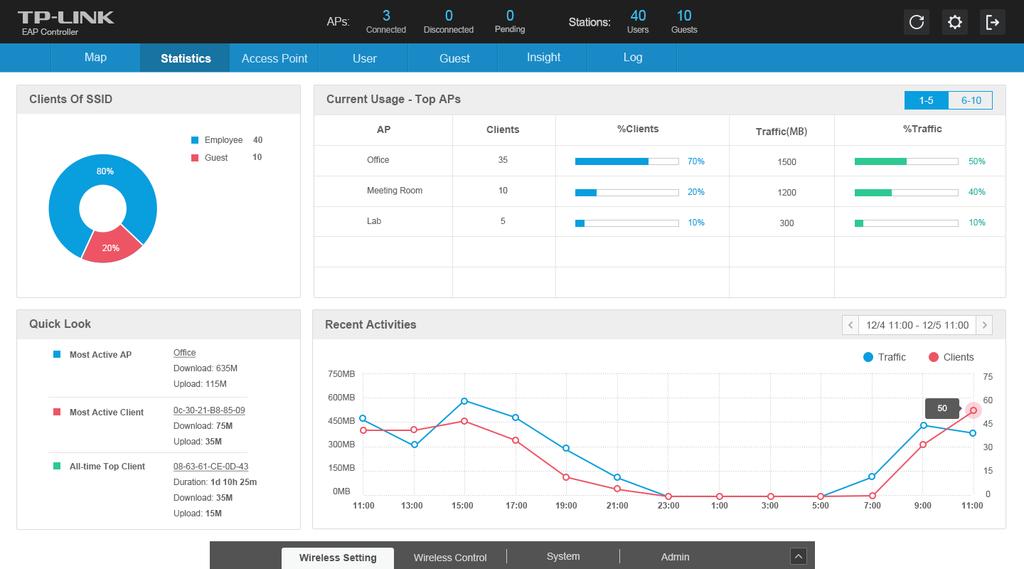

29 Features and Benefits Effective Monitoring Statistics Tab - Visual displays for client distribution and network traffic - Network usage and data traffic distribution analysis tools More Intuitive

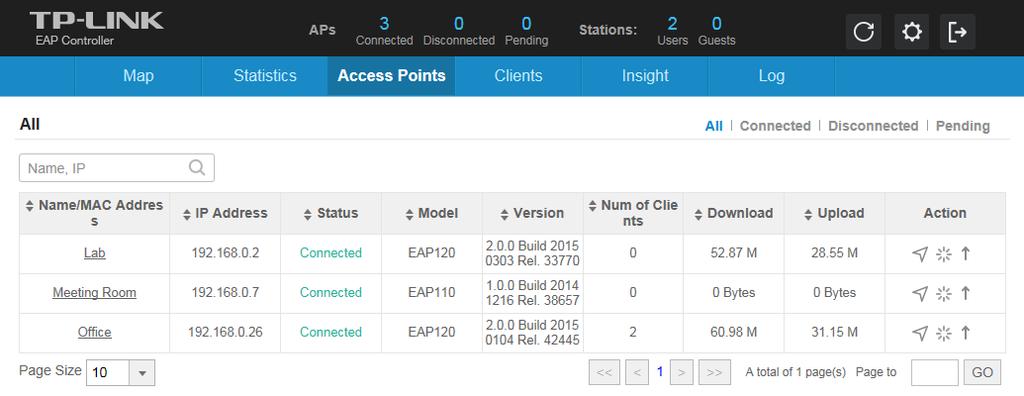

30 Features and Benefits Effective Monitoring Access Point Tab - Instantly view data traffic and client connections for any individual EAP Real-Time

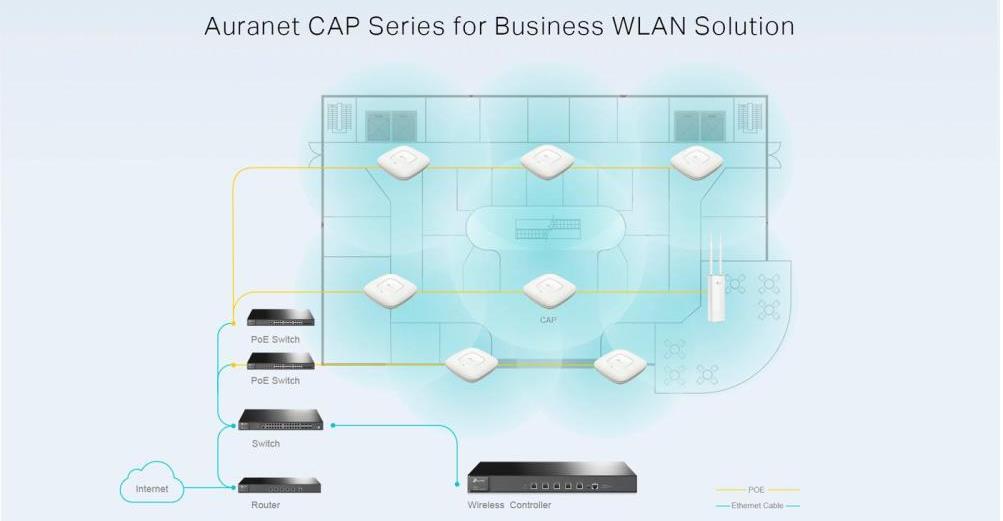

31 Hardver kontrolleres rendszerek

32 Hardver kontrolleres rendszerek

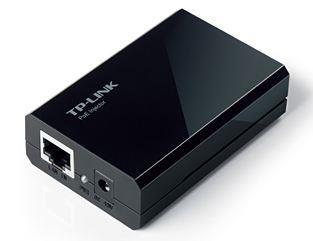

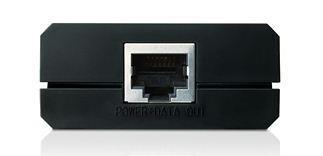

35 PoE (Power over Ethernet)

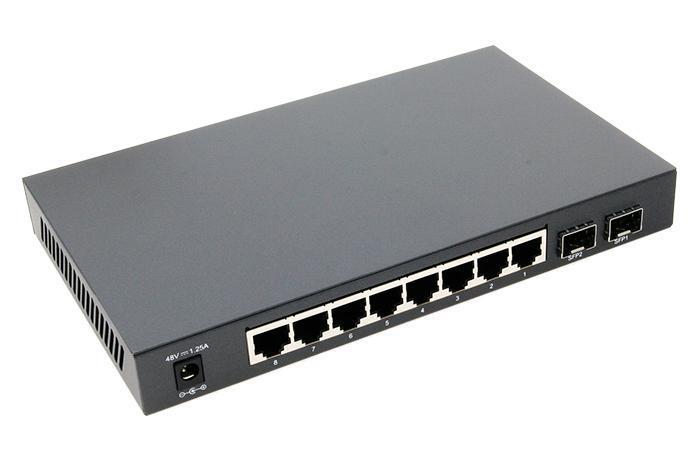

36 PoE T2600G- 28MPS T1500G- 10MPS T1600G- 52PS T1600G- 28PS TL-SG1008PE TL- SG108PE TL-SG1008P TL-SF1008P Product Positioning Interface PoE Ports PoE Standard PoE Power Budget L2 Managed Switch 24 Gigabit RJ45 Ports 4 Combo Gigabit SFP Slots 1 Console Port 24(Port1- Port24) IEEE 802.3at/af* Smart Switch 8 Gigabit RJ45 Ports 2 Gigabit SFP Slots 8(Port1-8) IEEE 802.3af/at* Smart Switch 24 Gigabit RJ45 Ports 4 Combo Gigabit SFP Slots 24(Port1- Port24) IEEE 802.3at/af* Unmanaged Switch 8 Gigabit RJ45 Ports 8(Port1-Port8) IEEE 802.3at/af* Unmanaged Switch 8 Gigabit RJ45 Ports Unmanaged Switch 8 10/100 Mbps RJ45 Ports 4(Port1-Port4) 4(Port1-Port4) IEEE 802.3af* 384W 115W 192W 124W 53W 53W IEEE 802.3af*

37 PoE

38 PoE

39 PoE

40 PoE

41 +1 Segítünk! Értékesítés-támogató anyagok Tervezés és kivitelezés Projektárazás, projektvédelem

42 Értékesítés-támogató anyagok Esettanulmányok: Nemzetközi: Magyar: Szilády Áron Református Gimnázium Harka Hotel, Harkány Wellness Hotel Katalin, Gyenesdiás Telepítési útmutató: White paper: 3c/view?usp=sharing Mérnöki támogatás: Projekttervezés, kivitelezés, post-sales support Projektárazás, projektvédelem: AZ ELSŐT TÁMOGATJUK!!!

43 További információk: 2017
