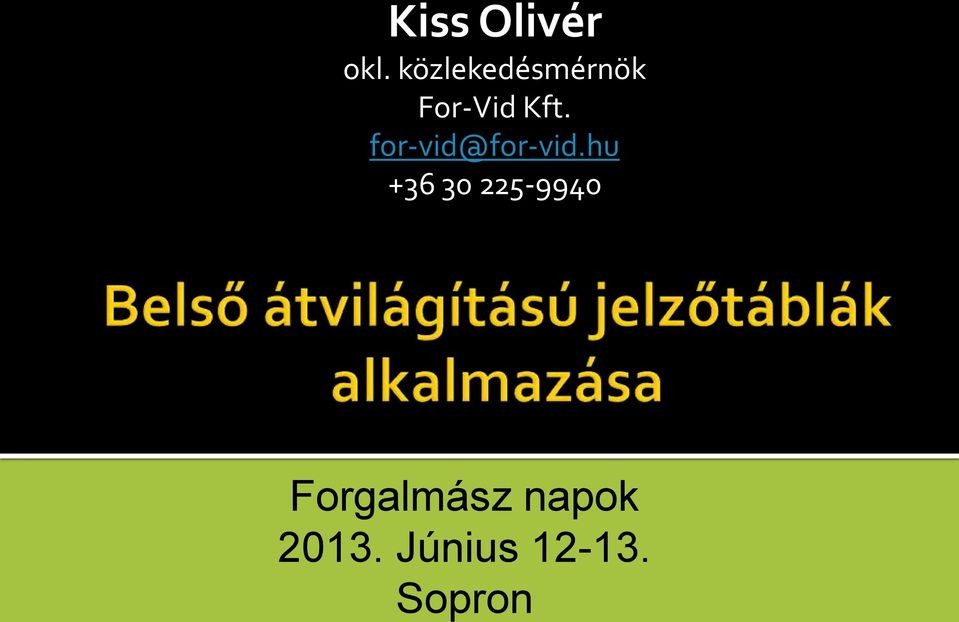

1 Kiss Olivér okl. közlekedésmérnök For-Vid Kft Forgalmász napok Június Sopron

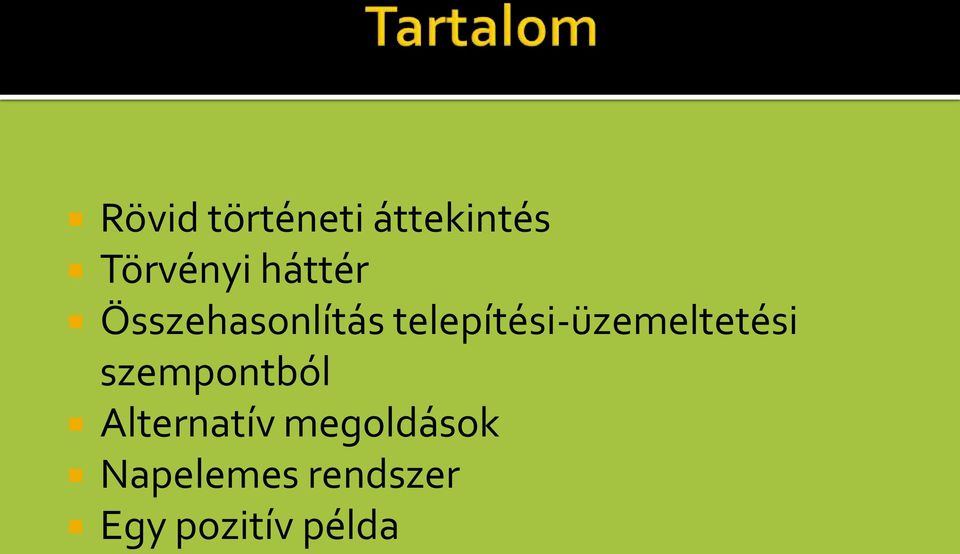

2 Rövid történeti áttekintés Törvényi háttér Összehasonlítás telepítési-üzemeltetési szempontból Alternatív megoldások Napelemes rendszer Egy pozitív példa

3 70-es évek eleje Fémház Fénycső 80-as évek közepe Műanyag ház Körfénycső Jelfogó + 2 db tartalék izzó (biztonság miatt) 2000-es évek Energia takarékos izzó LED-es megvilágítás

4 JETSZ rendelkezései 2.1. A közúti jelzőtáblákat úgy kell megtervezni, azokat úgy kell alkalmazni és elhelyezni, hogy a közlekedők szükséges és elégséges információt kapjanak közlekedésük közben az úton fennálló veszélyekről, tilalmakról, kötelezettségekről, valamint a lehetséges mértékig tájékozódhassanak követhető útirányukról és az úton elérhető úti célokról.

hogy a közlekedők szükséges és elégséges információt kapjanak közlekedésük közben az úton

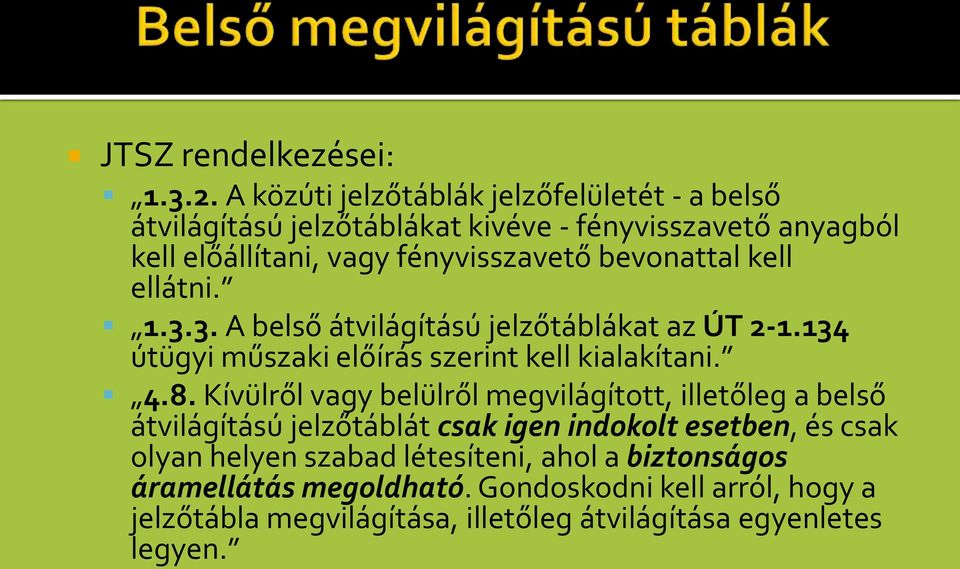

5 JTSZ rendelkezései: A közúti jelzőtáblák jelzőfelületét - a belső átvilágítású jelzőtáblákat kivéve - fényvisszavető anyagból kell előállítani, vagy fényvisszavető bevonattal kell ellátni A belső átvilágítású jelzőtáblákat az ÚT útügyi műszaki előírás szerint kell kialakítani Kívülről vagy belülről megvilágított, illetőleg a belső átvilágítású jelzőtáblát csak igen indokolt esetben, és csak olyan helyen szabad létesíteni, ahol a biztonságos áramellátás megoldható. Gondoskodni kell arról, hogy a jelzőtábla megvilágítása, illetőleg átvilágítása egyenletes legyen.

bevonattal kell ellátni. 1.3.3. A belső átvilágítású jelzőtáblákat az ÚT 2-1.134 útügyi műszaki előírás szerint kell kialakítani. 4.8.

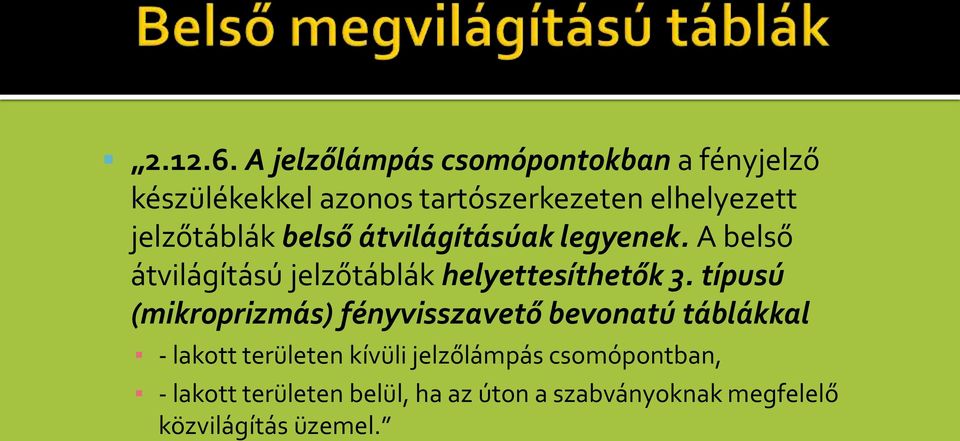

6 A jelzőlámpás csomópontokban a fényjelző készülékekkel azonos tartószerkezeten elhelyezett jelzőtáblák belső átvilágításúak legyenek. A belső átvilágítású jelzőtáblák helyettesíthetők 3. típusú (mikroprizmás) fényvisszavető bevonatú táblákkal - lakott területen kívüli jelzőlámpás csomópontban, - lakott területen belül, ha az úton a szabványoknak megfelelő közvilágítás üzemel.

jelzőtáblák belső átvilágításúak legyenek. A belső átvilágítású jelzőtáblák helyettesíthetők 3.

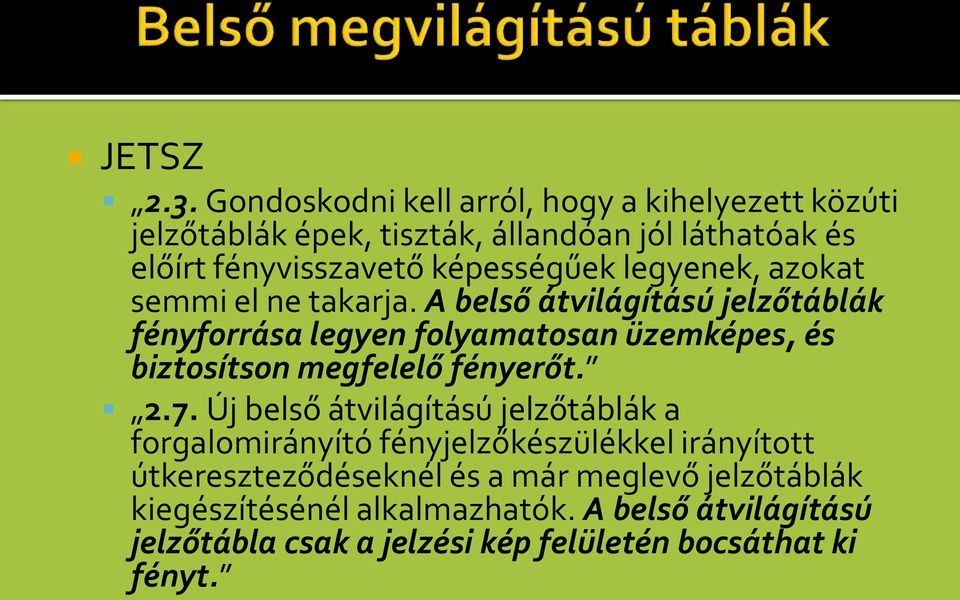

7 JETSZ 2.3. Gondoskodni kell arról, hogy a kihelyezett közúti jelzőtáblák épek, tiszták, állandóan jól láthatóak és előírt fényvisszavető képességűek legyenek, azokat semmi el ne takarja. A belső átvilágítású jelzőtáblák fényforrása legyen folyamatosan üzemképes, és biztosítson megfelelő fényerőt Új belső átvilágítású jelzőtáblák a forgalomirányító fényjelzőkészülékkel irányított útkereszteződéseknél és a már meglevő jelzőtáblák kiegészítésénél alkalmazhatók. A belső átvilágítású jelzőtábla csak a jelzési kép felületén bocsáthat ki fényt.

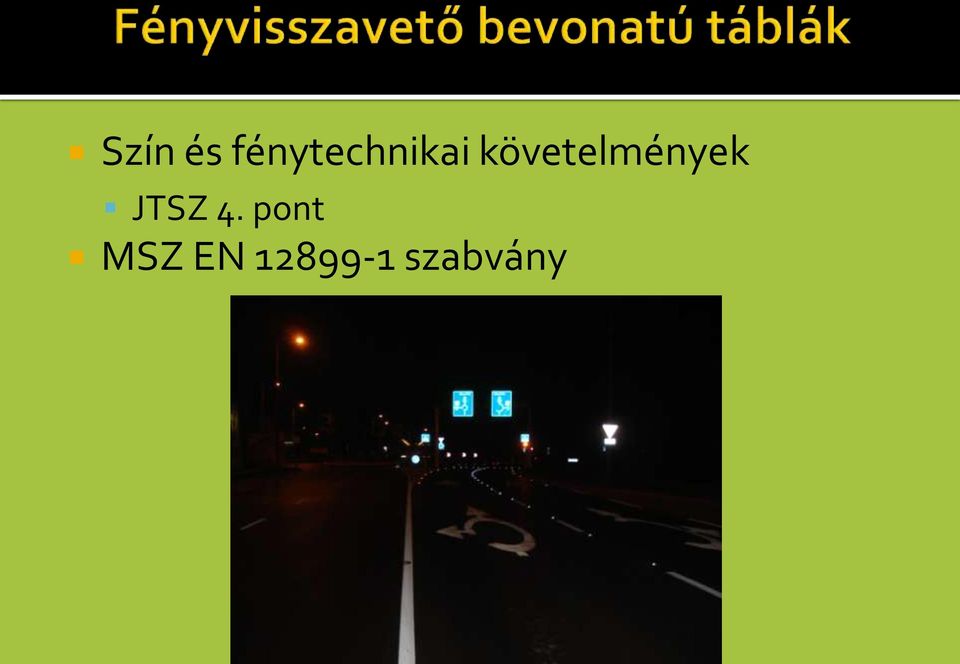

8 Szín és fénytechnikai követelmények JTSZ 4. pont MSZ EN szabvány

9 Belső átvilágítású jelzőtáblák telepítése Kábelezés kialakítása Ha nincsen jelzőlámpa, akkor külön betápot kell intézni Jelzőlámpához illesztéskor függetlenítés szükséges a jelzőlámpa vezérléstől Biztosíték Alkonykapcsoló Fényvisszavető bevonatú jelzőtáblák Normál tábla, telepítése nem igényel különleges megoldásokat

függetlenítés szükséges a jelzőlámpa vezérléstől Biztosíték Alkonykapcsoló

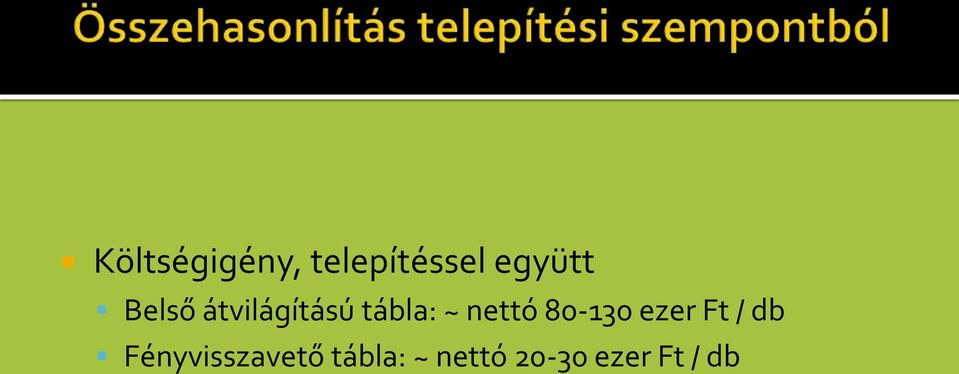

10 Költségigény, telepítéssel együtt Belső átvilágítású tábla: ~ nettó ezer Ft / db Fényvisszavető tábla: ~ nettó ezer Ft / db

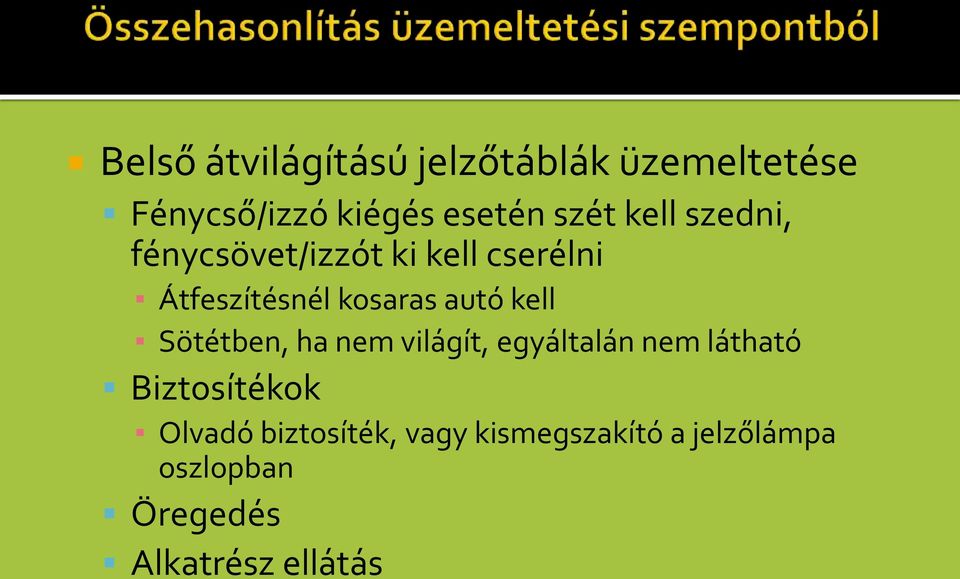

11 Belső átvilágítású jelzőtáblák üzemeltetése Fénycső/izzó kiégés esetén szét kell szedni, fénycsövet/izzót ki kell cserélni Átfeszítésnél kosaras autó kell Sötétben, ha nem világít, egyáltalán nem látható Biztosítékok Olvadó biztosíték, vagy kismegszakító a jelzőlámpa oszlopban Öregedés Alkatrész ellátás

kell Sötétben, ha nem világít, egyáltalán nem látható Biztosítékok Olvadó

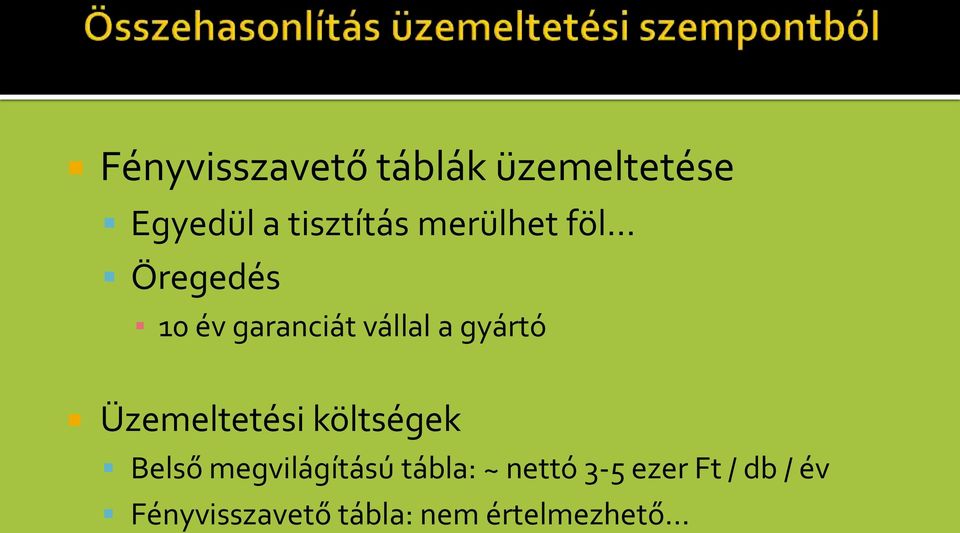

12 Fényvisszavető táblák üzemeltetése Egyedül a tisztítás merülhet föl Öregedés 10 év garanciát vállal a gyártó Üzemeltetési költségek Belső megvilágítású tábla: ~ nettó 3-5 ezer Ft / db / év Fényvisszavető tábla: nem értelmezhető

Üzemeltetési költségek Belső megvilágítású tábla: ~

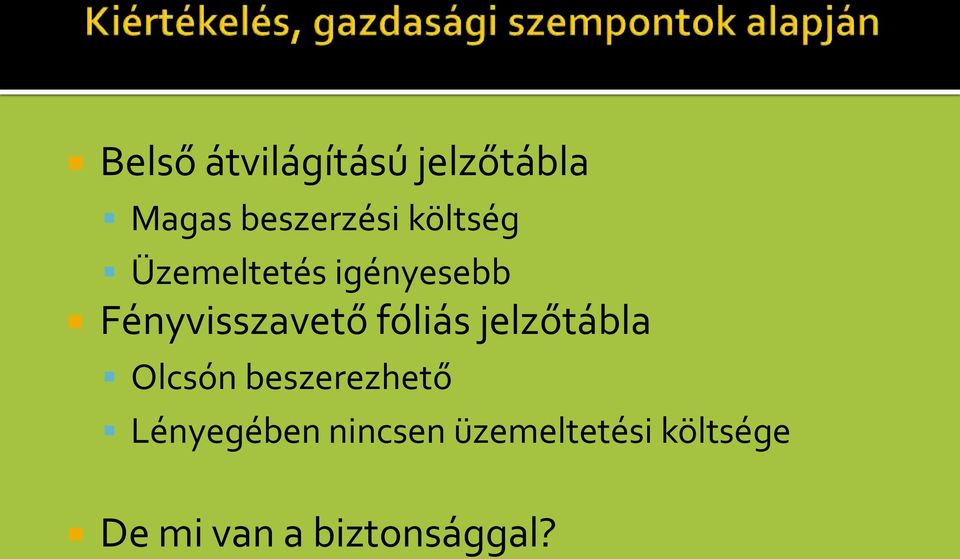

13 Belső átvilágítású jelzőtábla Magas beszerzési költség Üzemeltetés igényesebb Fényvisszavető fóliás jelzőtábla Olcsón beszerezhető Lényegében nincsen üzemeltetési költsége De mi van a biztonsággal?

fóliás jelzőtábla Olcsón beszerezhető Lényegében

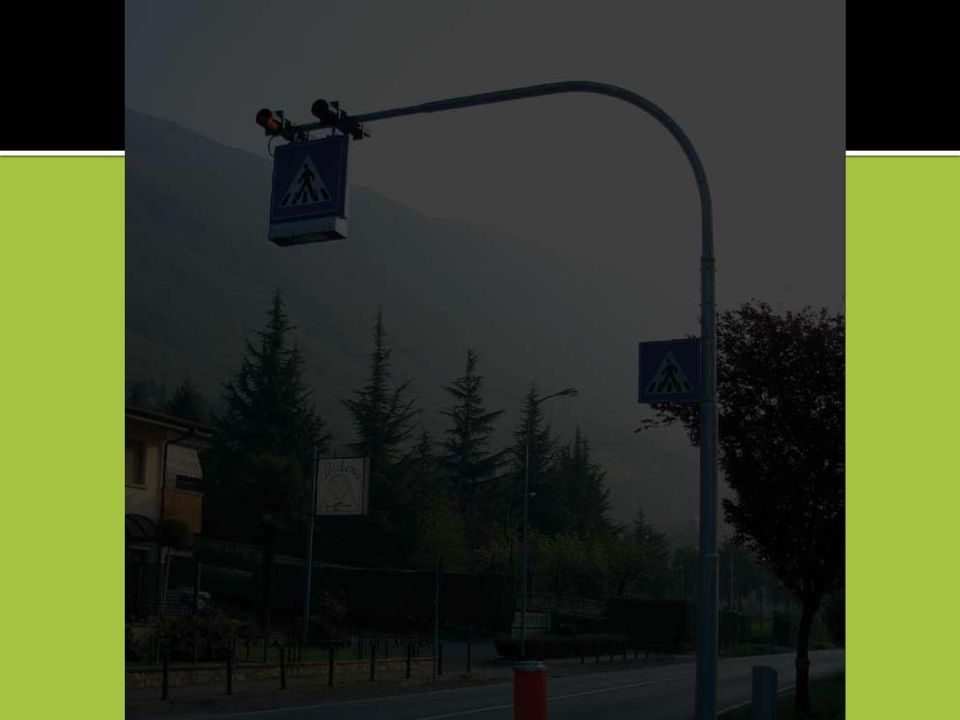

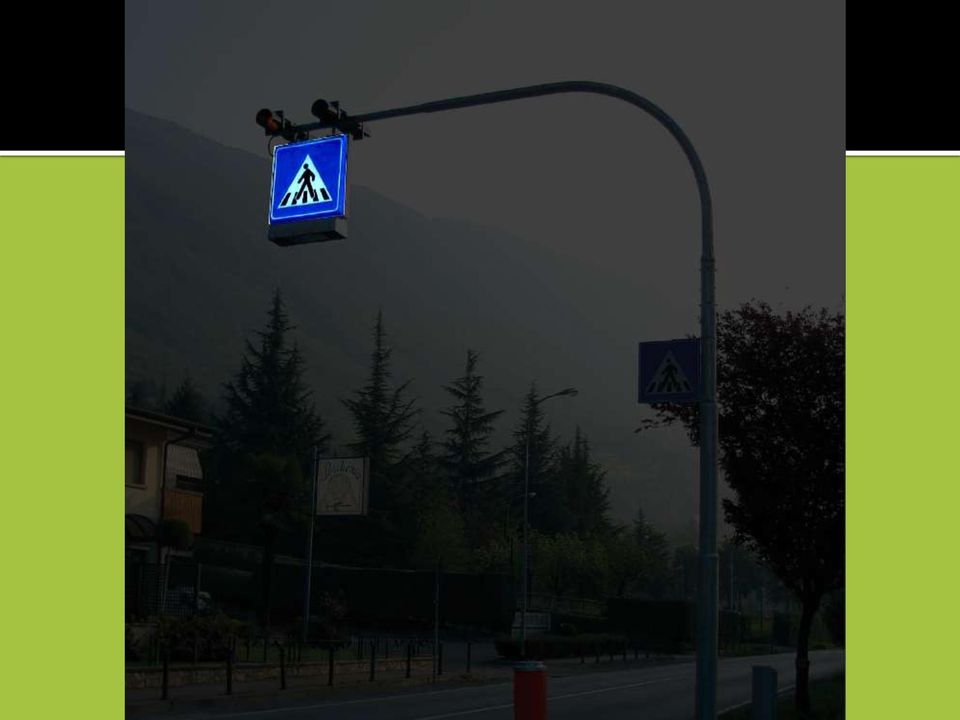

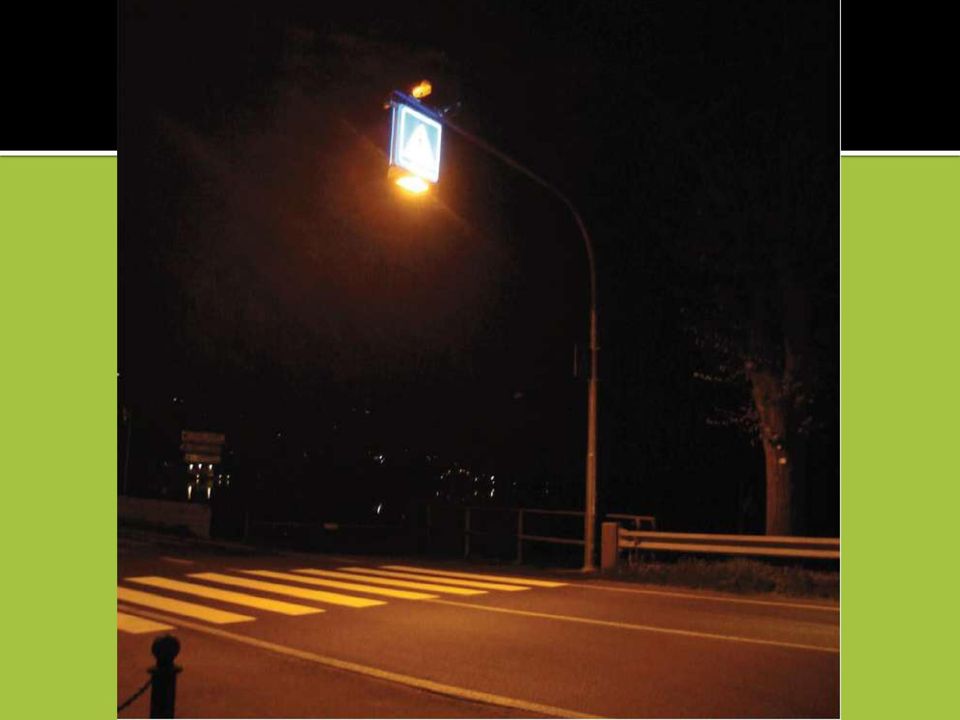

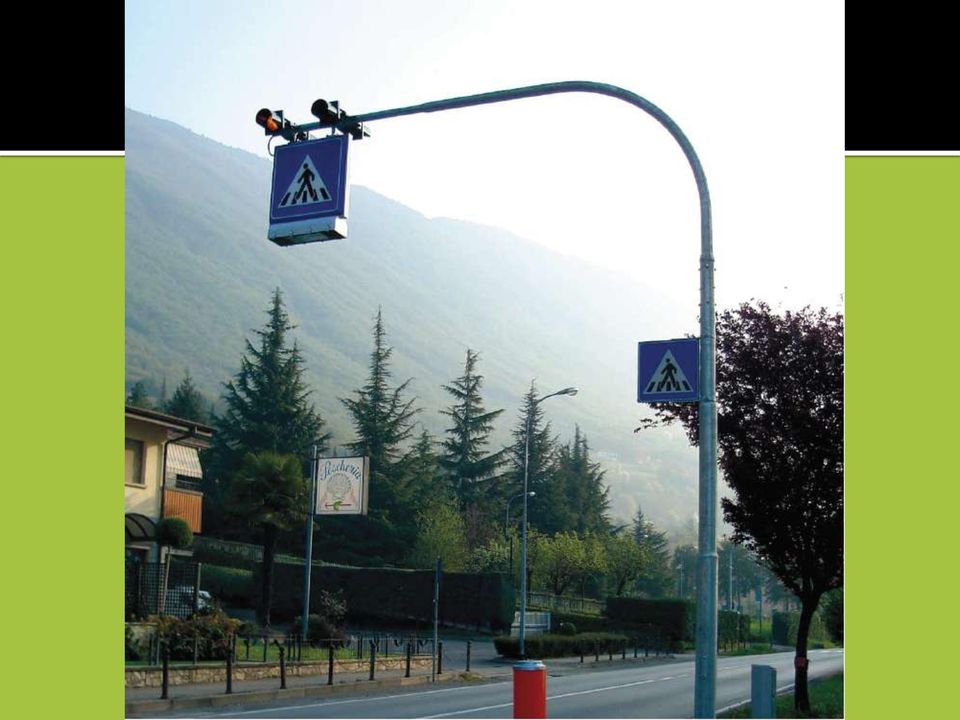

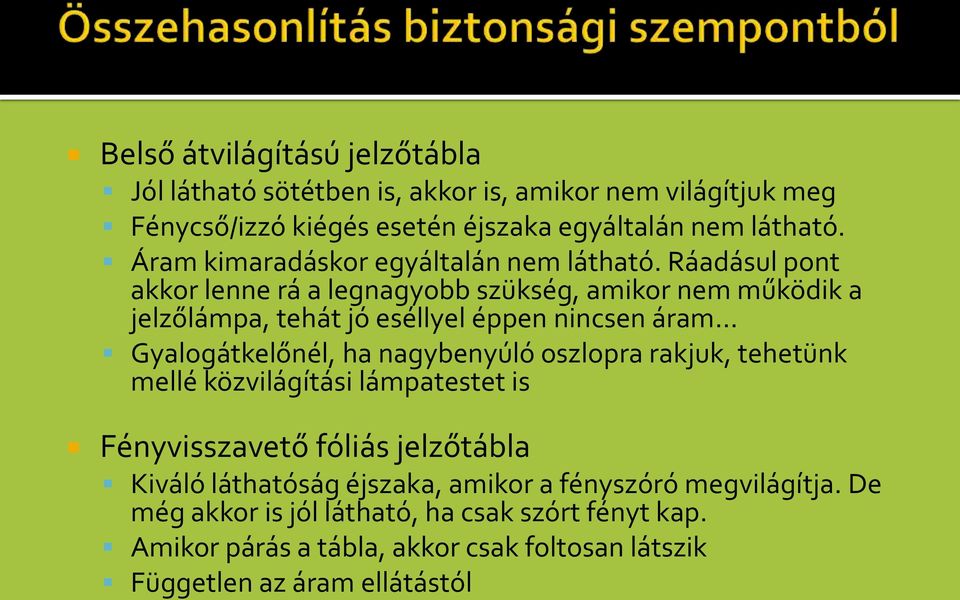

14 Belső átvilágítású jelzőtábla Jól látható sötétben is, akkor is, amikor nem világítjuk meg Fénycső/izzó kiégés esetén éjszaka egyáltalán nem látható. Áram kimaradáskor egyáltalán nem látható. Ráadásul pont akkor lenne rá a legnagyobb szükség, amikor nem működik a jelzőlámpa, tehát jó eséllyel éppen nincsen áram... Gyalogátkelőnél, ha nagybenyúló oszlopra rakjuk, tehetünk mellé közvilágítási lámpatestet is Fényvisszavető fóliás jelzőtábla Kiváló láthatóság éjszaka, amikor a fényszóró megvilágítja. De még akkor is jól látható, ha csak szórt fényt kap. Amikor párás a tábla, akkor csak foltosan látszik Független az áram ellátástól

Ráadásul pont akkor lenne rá a legnagyobb szükség, amikor nem működik a jelzőlámpa, tehát jó eséllyel éppen nincsen áram.

15 Általánosságban nem minősül korszerű megoldásnak, viszont van olyan helyzet, amikor nehéz jobb és egyszerűbb megoldást találni! Gyalogátkelőknél, különösen veszélyes helyeken igenis lehet létjogosultsága! Ötvözhető más megoldásokkal is Kiemelt közvilágítás Sárga villogó jelzőlámpák Aktív burkolati prizmák

Gyalogátkelőknél, különösen veszélyes helyeken igenis lehet létjogosultsága!

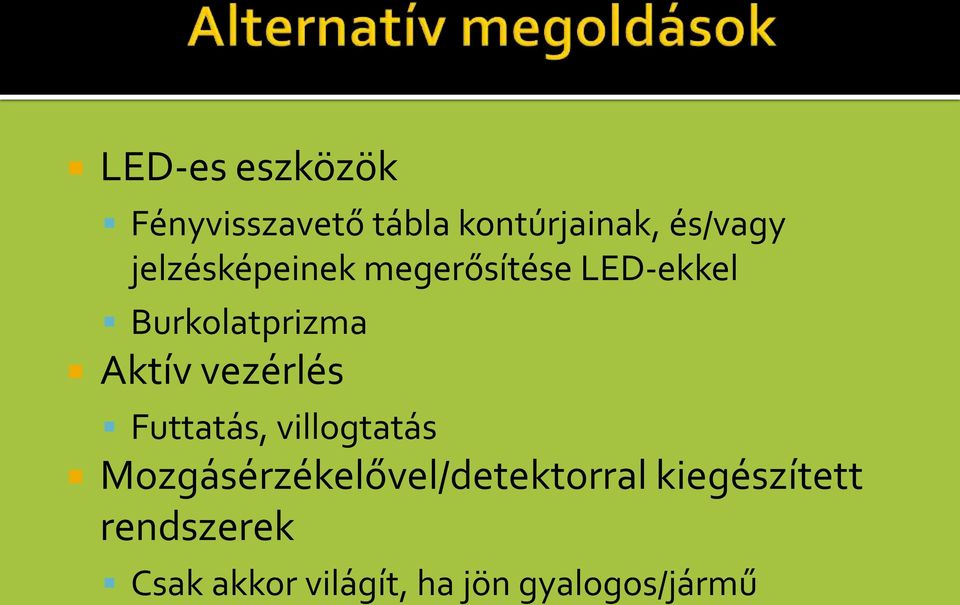

20 LED-es eszközök Fényvisszavető tábla kontúrjainak, és/vagy jelzésképeinek megerősítése LED-ekkel Burkolatprizma Aktív vezérlés Futtatás, villogtatás Mozgásérzékelővel/detektorral kiegészített rendszerek Csak akkor világít, ha jön gyalogos/jármű

vezérlés Futtatás, villogtatás Mozgásérzékelővel/detektorral

21 Egyszerűsített számítási példa: 30W-os fogyasztás, 12V-os rendszer Téli üzemben max. 16 óra működés mellett 3 napot bírjon ki töltés nélkül 40%-os kisüthetőség 1 nap alatt töltse föl a napelem 30W/12V=2,5 A 2,5A 16 óra = 40Ah 40Ah 3 nap = 120 Ah 120 Ah / (1-0,4) = 200 Ah (ekkora akkumulátor kell) 15V-os munkaponti feszültség 120Ah-t kell napi 5 órás napsütéssel visszatölteni 120 Ah / 5h = 24A 24A 15 V = 360 W (ekkora napelem kell, ez elég nagy )

22 Maradjunk az előző példánál Ha 50%-os kitöltési tényezővel villogtatjuk az eszközt, akkor: Elég egy 100Ah-s akkumulátor Elég egy 180W-os napelem Ha 25%-os kitöltési tényezővel villogtatjuk az eszközt, akkor: Elég egy 50Ah-s akkumulátor Elég egy 90W-os napelem Következtetés: Ha lehet, villogtatni kell!

23 Elsőbbségadás kötelező előjelző, 50 m-es kiegészítővel (LED-es tábla) Járműérzékelő kb. 200m-rel a tábla előtt Ha jön a jármű, akkor bekapcsol, elkezd villogni Aktív burkolatprizmás kiegészítés, ami a sárga lassító harántcsíkok előtt a járművel szemben fut. A telepítést megelőzően sok volt a baleset a csomópontban. A rendszer bevezetését követően megszűntek a balesetek.

25 A belső megvilágítású táblák alkalmazhatósága magas telepítési és üzemeltetési költsége miatt korlátozott. Különleges esetekben mégis erősen indokolt lehet a használata. A biztonságot más aktív eszközökkel is lehet szolgálni, főleg, ha az elektromos hálózattól független rendszert építünk ki (pl. napelemes rendszert).

26 Kiss Olivér
