ÉME ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY

Átírás

1 ÉPÍTÉSÜGYI MINŐSÉGELLENŐRZŐ INNOVÁCIÓS KÖZHASZNÚ TÁRSASÁG H-1113 Budapest, Diószegi út 37. Levélcím: H-1518 Budapest, Pf : 69. Telefon: +36 (1) Fax: +36 (1) info@emi.hu Honlap: SOCIÉTÉ D'UTILITÉ PUBLIQUE POUR LE CONTRÔLE DE LA QUALITÉ ET L'INNOVATION DU BÂTIMENT NON-PROFIT COMPANY FOR QUALITY CONTROL AND INNOVATION IN BUILDING GEMEINNÜTZIGE GESELLSCHAFT FÜR QUALITÄTSKONTROLLE UND INNOVATION IM BAUWESEN A-162/2006 ÉME ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY A termék megnevezése: LAPELLA 68 típusú fa ablakok, erkélyajtók és hőszigetelt bejárati ajtók A termék tervezett felhasználási területe: A LAPELLA 68 típusú hőszigetelő üvegezésű fa ablakok, erkélyajtók és hőszigetelt fa bejárati ajtók, nyaralók, családi házak, társasházak homlokzati nyílászárói, de amennyiben a tervezési megkötések lehetővé teszik, alkalmazhatók közösségi és egyéb létesítményeknél is Kérelmező: mint az ÉME jogosultja LAPELLA Asztalosipari, Kereskedelmi és Szolgáltató Betéti Társaság 3516 Miskolc, Csermák A. u. 65. sz. A termék gyártója: /Azonos a kérelmezővel./ A termék ÉMI Kht. szakrendi jelzete (SZRJ): Ablakok és erkélyajtók SZRJ: Külső ajtók SZRJ: Érvényes: január 15-ig Budapest, január 9. (Horváth Sándor) vezérigazgató-helyettes minőségügyi és marketing igazgató Az Építőipari Műszaki Engedély 9 oldalt és 1db számozott, pecséttel ellátott mellékletet tartalmaz. Az ÉME érvényessége az ÉMI Kht. honlapján ellenőrizhető. KBiA-II

2 ÉME: A-162/2006 2/9 I. JOGI SZABÁLYOZÁS ÉS ÁLTALÁNOS FELTÉTELEK 1. Ezt az ÉME -t az Építésügyi Minőségellenőrző Innovációs Kht. állította ki. az építési termékek műszaki követelményeinek, megfelelőség igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól szóló 3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet, a 16/1998. (IKK.8.) IKIM Közleményben szereplő kijelölés, az ÉME-vel azonos jelzetű és dátumú Alkalmassági Vizsgálati Jegyzőkönyvben részletezett vizsgálati eredmények értékelése alapján. 2. Az ÉME jogosultja - az a természetes vagy jogi személy, aki (amely) közvetlenül vagy képviselője útján kérte, és aki részére az ÉME-t az ÉMI Kht. kiállította - felelős azért, hogy a termék megfeleljen az ÉME előírásainak, továbbá, hogy a felhasználó minden információt megkapjon, amely a tervezett célra való felhasználáshoz szükséges. 3. Az ÉMI Kht. - mint jóváhagyó szervezet - jogosult annak ellenőrzésére, hogy az ÉME előírásait betartják-e, a termék megfelel-e a műszaki specifikációnak. Az utóellenőrzést az ÉMI Kht. a kérelmező költségére laboratóriumban, gyártási helyen, a kérelmező telephelyén és a termék beépítés referencia helyén végezheti. 4. ÉME-t kizárólag annak jogosultja használhatja fel műszaki specifikációként a megfelelőség igazolás kiállításához. Az ÉME jogosultja azt nem ruházhatja át másra. Az ÉME csak a feltüntetett gyártási helyeken előállított termékre vonatkozik. 5. Ha az ÉME érvényességi idején belül honosított harmonizált európai szabványt adnak ki a termékre vonatkozóan, a 3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet értelmében az ÉMI Kht-nak a szabvány közzétételét követően egy éven belül az ÉME-t vissza kell vonnia, kivéve, ha a termék a szabványban foglalttól lényegesen eltér. 6. Az ÉMI Kht. visszavonhatja a termékre vonatkozó ÉME-t, ha az utóellenőrzés nem végezhető el, vagy az ellenőrzés eredménye nem megfelelő, vagy a termékről kiderül, hogy a tervezett rendeltetési célra nem alkalmas. Az ÉME jogosultja köteles bejelenteni, ha a termék jellemzői vagy a gyártási körülmények megváltoznak. Ezt követően az ÉMI Kht. dönti el, hogy az ÉME továbbra is érvényben maradhat-e, vagy új eljárást kell kezdeményezni az ÉME visszavonása mellett. Ha ennek eldöntéséhez vizsgálatokra van szükség, az ÉMI Kht. erre az időre felfüggesztheti az ÉME érvényességét. 7. Az ÉME-t az ÉMI Kht. magyar nyelven, és a kérelmező igénylése alapján, angol, német vagy francia, esetleg más nyelvű fordításban is kiadja. Jogérvényességi alap az ÉME magyar nyelvű kiadása. 8. Az ÉME-t csak teljes terjedelmében szabad másolni, vagy más adathordozón közreadni. Kivonatos közléséhez az ÉMI Kht. írásos hozzájárulása szükséges. Kivonatos közlés esetén ezt a tényt fel kell tüntetni. A reklám ismertetők szövege és ábrái nem lehetnek ellentétben az Építőipari Műszaki Engedély tartalmával, és nem adhatnak okot félreértésre. 9. Az ÉME, mint műszaki specifikáció, nem helyettesíti a termék forgalmazásához, felhasználásához, beépítéséhez, használatához szükséges egyéb engedélyeket (pl. egészségügyi, építési hatósági), tanúsítványokat (pl. tűzvédelmi, termék megfelelőség igazolási). 10. Az ÉME alapján kiadott megfelelőség igazolás nem jogosítja fel sem a gyártót, sem a forgalmazót a CE megfelelőségi jelölés feltüntetésére a terméken vagy annak csomagolásán. KBiA-II

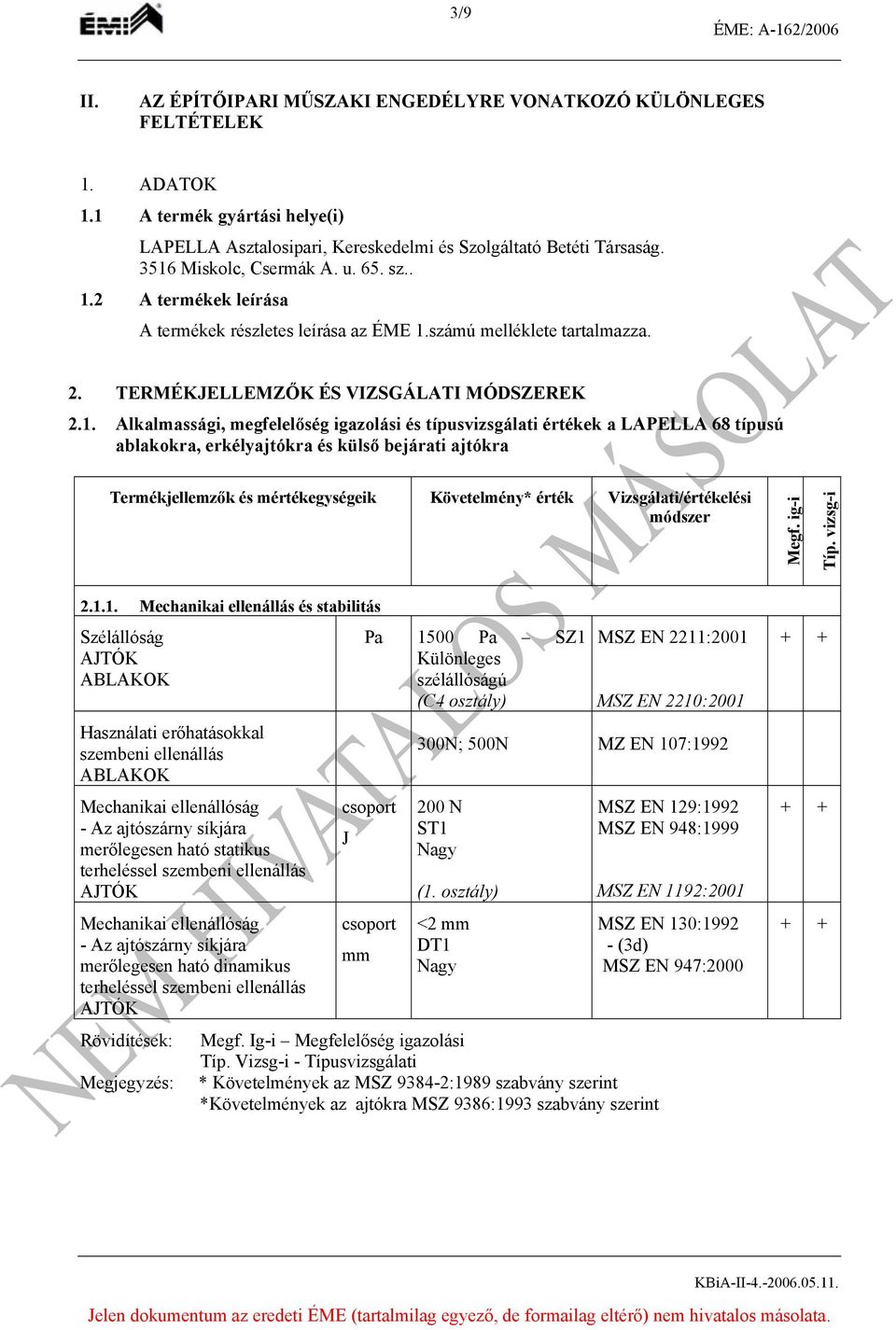

3 3/9 ÉME: A-162/2006 II. AZ ÉPÍTŐIPARI MŰSZAKI ENGEDÉLYRE VONATKOZÓ KÜLÖNLEGES FELTÉTELEK 1. ADATOK 1.1 A termék gyártási helye(i) LAPELLA Asztalosipari, Kereskedelmi és Szolgáltató Betéti Társaság Miskolc, Csermák A. u. 65. sz A termékek leírása A termékek részletes leírása az ÉME 1.számú melléklete tartalmazza. 2. TERMÉKJELLEMZŐK ÉS VIZSGÁLATI MÓDSZEREK 2.1. Alkalmassági, megfelelőség igazolási és típusvizsgálati értékek a LAPELLA 68 típusú ablakokra, erkélyajtókra és külső bejárati ajtókra Termékjellemzők és mértékegységeik Követelmény* érték Vizsgálati/értékelési módszer Megf. ig-i Típ. vizsg-i Mechanikai ellenállás és stabilitás Szélállóság K ABLAKOK Használati erőhatásokkal szembeni ellenállás ABLAKOK Mechanikai ellenállóság - Az ajtószárny síkjára merőlegesen ható statikus terheléssel szembeni ellenállás K Mechanikai ellenállóság - Az ajtószárny síkjára merőlegesen ható dinamikus terheléssel szembeni ellenállás K Rövidítések: Megjegyzés: Pa 1500 Pa SZ1 Különleges szélállóságú (C4 osztály) J mm MSZ EN 2211:2001 MSZ EN 2210: N; 500N MZ EN 107: N ST1 Nagy (1. osztály) <2 mm DT1 Nagy Megf. Ig-i Megfelelőség igazolási Típ. Vizsg-i - Típusvizsgálati * Követelmények az MSZ :1989 szabvány szerint *Követelmények az ajtókra MSZ 9386:1993 szabvány szerint MSZ EN 129:1992 MSZ EN 948:1999 MSZ EN 1192:2001 MSZ EN 130: (3d) MSZ EN 947:2000 KBiA-II Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

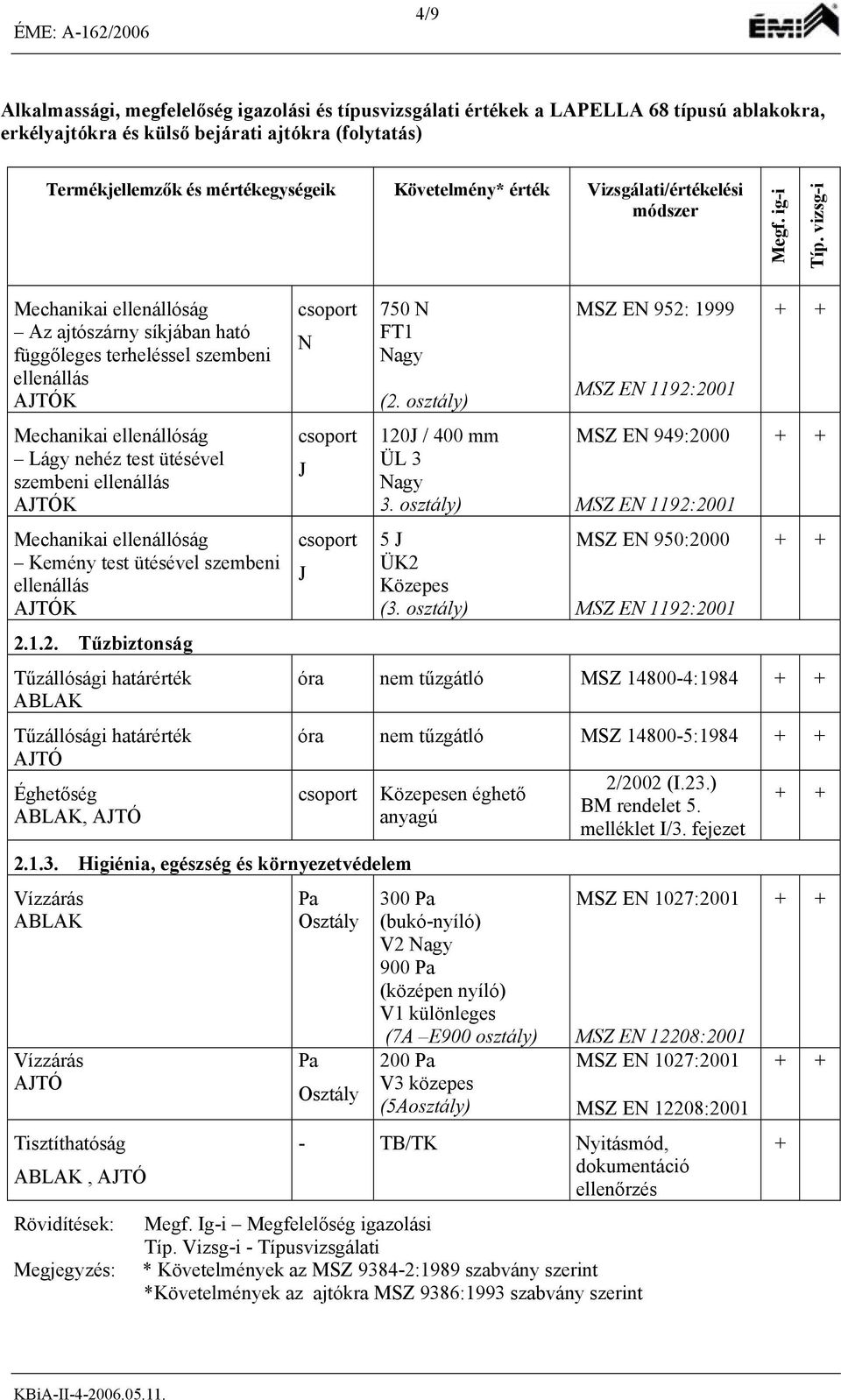

4 ÉME: A-162/2006 4/9 Alkalmassági, megfelelőség igazolási és típusvizsgálati értékek a LAPELLA 68 típusú ablakokra, erkélyajtókra és külső bejárati ajtókra (folytatás) Termékjellemzők és mértékegységeik Követelmény* érték Vizsgálati/értékelési módszer Megf. ig-i Típ. vizsg-i Mechanikai ellenállóság Az ajtószárny síkjában ható függőleges terheléssel szembeni ellenállás K Mechanikai ellenállóság Lágy nehéz test ütésével szembeni ellenállás K Mechanikai ellenállóság Kemény test ütésével szembeni ellenállás K Tűzbiztonság Tűzállósági határérték ABLAK Tűzállósági határérték Éghetőség ABLAK, N J J 750 N FT1 Nagy (2. osztály) 120J / 400 mm ÜL 3 Nagy 3. osztály) 5 J ÜK2 Közepes (3. osztály) MSZ EN 952: 1999 MSZ EN 1192:2001 MSZ EN 949:2000 MSZ EN 1192:2001 MSZ EN 950:2000 MSZ EN 1192:2001 óra nem tűzgátló MSZ :1984 óra nem tűzgátló MSZ : Higiénia, egészség és környezetvédelem Vízzárás ABLAK Vízzárás Tisztíthatóság ABLAK, Rövidítések: Megjegyzés: Pa Osztály Pa Osztály Közepesen éghető anyagú 300 Pa (bukó-nyíló) V2 Nagy 900 Pa (középen nyíló) V1 különleges (7A E900 osztály) 200 Pa V3 közepes (5Aosztály) 2/2002 (I.23.) BM rendelet 5. melléklet I/3. fejezet MSZ EN 1027:2001 MSZ EN 12208:2001 MSZ EN 1027:2001 MSZ EN 12208: TB/TK Nyitásmód, dokumentáció ellenőrzés Megf. Ig-i Megfelelőség igazolási Típ. Vizsg-i - Típusvizsgálati * Követelmények az MSZ :1989 szabvány szerint *Követelmények az ajtókra MSZ 9386:1993 szabvány szerint + KBiA-II

5 5/9 ÉME: A-162/2006 Alkalmassági, megfelelőség igazolási és típusvizsgálati értékek a LAPELLA 68 típusú ablakokra, erkélyajtókra és külső bejárati ajtókra (folytatás) Termékjellemzők és mértékegységeik Követelmény* érték Vizsgálati/értékelési módszer Használati biztonság Karbantarthatóság, javíthatóság ABLAK, Kezelhetőség ABLAK, Zaj- és rezgés elleni védelem Léghanggátlás 4-16(Argon)-4mm (üvegezéstől függő)ablak Léghanggátlás 20(fa)-10(Nikecell)-20(fa)mm illettve részben üvegezett 6RB-16levegő-4(lágybevonatos) (betétezéstől függő) - Cserélhetőség, felújíthatóság Dokumentáció ellenőrzés Megf. ig-i Típ. vizsg-i N, Nm < 100 N; < 10 Nm MSZ ISO 8274:1992 osztály db db Energiatakarékosság és hővédelem Légzárás ABLAK, Hőszigetelés ABLAK (U g = 1,1W/m 2 /K) (U g = 1,4W/m 2 /K) m 3 /hm 2 o sztály osztály W/m 2 K LH4 Kicsi R W = 33 db R W = 34 db LH3 Közepes 5,33 m 3 /hm 2 /600Pa L1 Különleges (bukó-nyíló ablak) 15,38 m 3 /hm 2 /600Pa L2 Nagy (középen nyíló ablak) 7.00 m 3 /hm 2 /600Pa (bejárati ajtó) L1 Különleges (4.-3.osztály) H1 Különleges (U w =1,5-1,7 W/m 2 K) pren 14351:2000 D MSZ EN ISO 140-3:1998 és az MSZ EN ISO 717-1:2000 MSZ EN 1026:2001 MSZ EN 12207:2001 MSZ EN ISO :2000 (U g = 2,7W/m 2 /K) (üvegezéstől függő) Hőszigetelés Tömör betéttel: (U b = 1,34W/m 2 /K) Üvegezve: U g = 1,4W/m 2 /K) Rövidítések: Megjegyzés: osztály W/m 2 K H2 Nagy U w =2,5 W/m 2 K) H1 Különleges (U D =1,6-1,7 W/m 2 K) Megf. Ig-i Megfelelőség igazolási Típ. Vizsg-i - Típusvizsgálati * Követelmények az MSZ :1989 szabvány szerint * Követelmények az ajtókra MSZ 9386:1993 szabvány szerint MSZ EN ISO :2000 KBiA-II Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

6 ÉME: A-162/2006 6/9 Alkalmassági, megfelelőség igazolási és típusvizsgálati értékek GEN-ÉP 68 típusú ablakokra, erkélyajtókra és külső bejárati ajtókra (folytatás) Termékjellemzők és mértékegységeik Követelmény* érték Vizsgálati/értékelési módszer Tartósság Tartós használhatóság ABLAK Tartós használhatóság Egyéb jellemzők Anyagtól függő műszaki követelmények ABLAKOK K Légnedvesség-változással szembeni ellenállás Két különböző légállapotú környezet hatásával szembeni ellenállás Rövidítések: Megjegyzés: ciklus ciklus Megf. ig-i Típ. vizsg-i MSZ EN 107: MSZ ISO 9379:1992 osztály (I. o /II. o) MSZ : osztály mm osztály mm max.4 mm III. klíma max.4 mm III. klíma MSZ EN 1294:2001 alapján szakértői értékeléssel MSZ EN 79:1992 alapján szakértői értékeléssel Megf. Ig-i Megfelelőség igazolási Típ. Vizsg-i - Típusvizsgálati * Követelmények az MSZ :1989 szabvány szerint * Követelmények az ajtókra MSZ 9386:1993 szabvány szerint 3. A MEGFELELŐSÉG IGAZOLÁSA 3.1. A termék megfelelőség igazolás módozata A 3/2003 (I. 25.) BM-GKM-KvVM együttes rendelet 4. sz. melléklet szerinti: ii) Szállítói megfelelőségi nyilatkozat, második lehetőség (3) 4. ALKALMASSÁGI FELTÉTELEK, AJÁNLÁSOK 4.1. Alkalmassági feltételek Termék, gyártás A méretválasztékban szereplő méreteknél nagyobb és az egybeépített szerkezetek csak egyedi ellenőrzés mellett alkalmazhatók (statika, kezelhetőség, tisztíthatóság stb.). A nyílászáró szerkezetek csak minősített hőszigetelő üvegezéssel hozhatók forgalomba Forgalmazás A LAPELLA 68 típusú fa ablak, erkélyajtó és bejárati ajtó forgalmazásánál minden esetben mellékelni kell a termékek beépítési-, kezelési-, és karbantartási útmutatóját, valamint a szállítói megfelelőségi nyilatkozatot. KBiA-II

7 7/9 ÉME: A-162/2006 A táblázat megfelelőség igazolás oszlopában jelölt műszaki paramétereket és a javasolt felhasználási területet a termékhez mellékelt megfelelőségi nyilatkozaton fel kell tüntetni Beépítés A LAPELLA 68 típusú fa ablakok és erkélyajtókra vonatkozó feltételek A méretválasztékban szereplő méreteknél nagyobb szerkezetek valamint az egybeépített szerkezetek csak a statika ellenőrzése mellett alkalmazhatók. Légzárási fokozatuk - L1-L2- alapján alkalmazhatók állandó jellegű, egész télen fűtött helyiségek nyílászárójaként, ha belső hőmérséklet legalább 16 C és a relatív légnedvesség legfeljebb 65%. Ipari épületek nyílászáróiként a használati igényektől függően alkalmazhatók. Hőérzeti és higiéniai szempontból a használatban lévő épületben az MSZ EN 832:2002 szabvány szerint meghatározott minimális légcserét (n min =0,5 l/h) biztosítani kell! Vízzárási fokozatuk V1-V2 alapján a szerkezetek az MSZ :1989 F3. függelékében meghatározott helyeken alkalmazhatók. Szélállósági fokozatuk SZ1 - alapján a szerkezetek MSZ :1989 F4. függelékében meghatározott helyeken alkalmazhatók. A LAPELLA 68 típusú fa ablakok és erkélyajtók alkalmazhatók az MSZ :1989 szabvány által meghatározott H1 különleges és H2 nagy hőszigetelésű kategóriának megfelelő helyeken, ha a követelmény nem szigorúbb, mint U w =1,5W/m 2 K(U g =1,1W/m 2 K) U w =1,7W/m 2 K(U g =1,4W/m 2 K) U w =2,5W/m 2 K(U g =2,7W/m 2 K) A LAPELLA 68 típusú fa ablakok és erkélyajtók alkalmazása esetén figyelembe kell venni a 7/2006 (V.24) TNM rendelet előírásait. A hőátbocsátási tényező pontos értéke laboratóriumi méréssel, vagy más méretek esetén a szerkezeti elemek hőtechnikai jellemzőjének ismeretében az MSZ EN ISO : 2000 szabványban leírtaknak megfelelően határozható meg. A LAPELLA 68 típusú fa ablakok és erkélyajtók 4-16(argon)-4LowE üvegezéssel csak azokban az esetekben alkalmazhatók, ha a súlyozott léghanggátlási követelmény kisebb, mint R w =33dB. A homlokzati nyílászáró szerkezetek esetén közvetlen hangszigetelési követelményt nem adnak meg a szabványok. A 8/2002.(III.22) KöM-EüM együttes rendelet a különböző helyiségfunkciók mellett határozza meg a zajterhelési határértékeket. Ezek betartása részben a homlokzati nyílászáró szerkezetek akusztikai méretezése segítségével biztosítható. A LAPELLA 68 típusú kültéri fa bejárati ajtók Légzárási fokozatuk alapján (L1) alkalmazhatók külső bejárati ajtóként állandó jellegű, egész télen keresztül fűtött helyiségek nyílászárójaként, ha a relatív légnedvesség legfeljebb 65 %. Ipari épületek bejárataként a használati igényektől függően alkalmazhatók A vízzárási fokozatuk alapján - az MSZ 9386:1993 szabvány szerint V3 közepes vízzárású kategóriába sorolhatók, külső bejárati ajtóként való beépítésük az MSZ 9387:1993 együttes figyelembevételével csak előtetővel és oldalsó szélvédőkkel szélvédett oldalon javasolt. KBiA-II Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

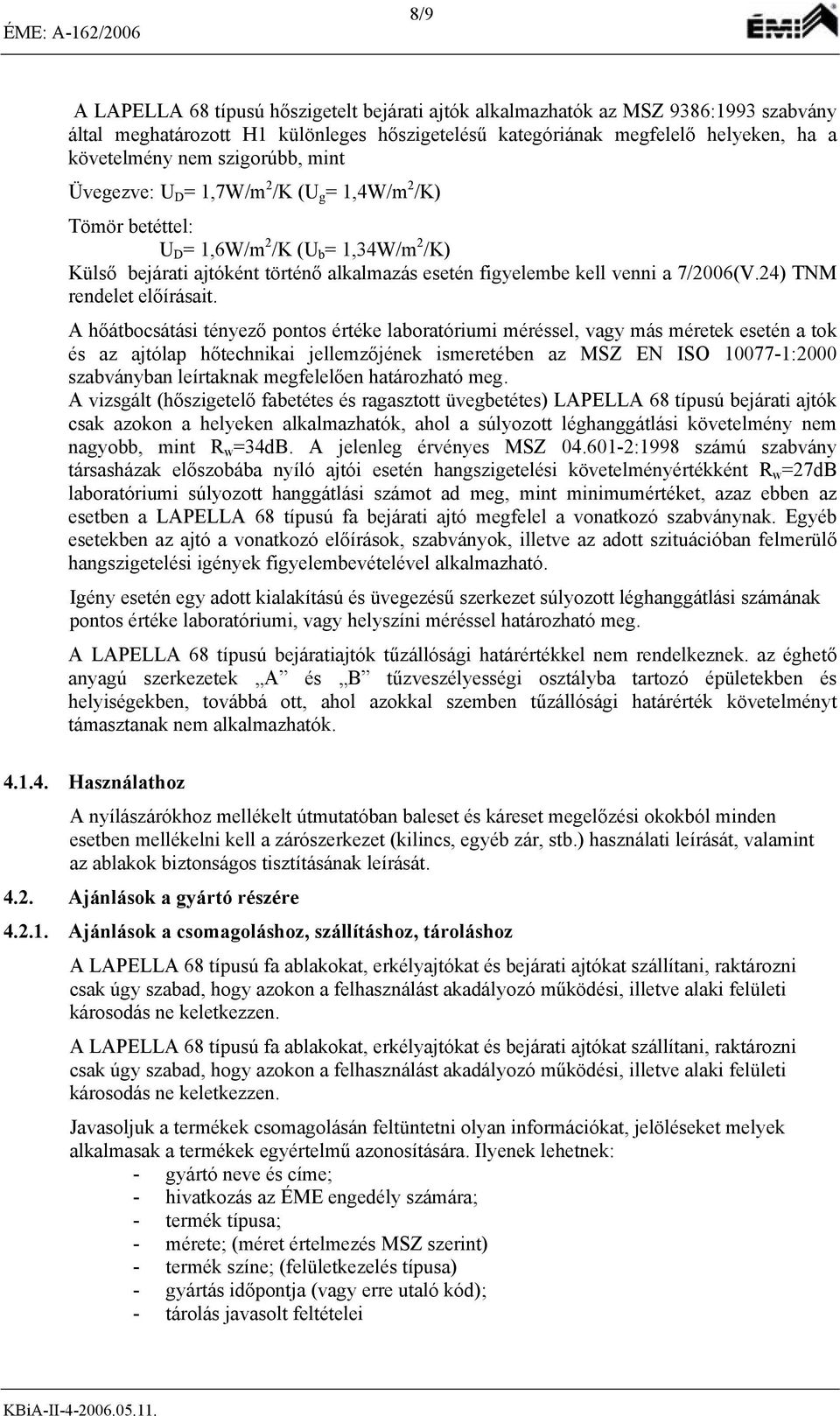

8 ÉME: A-162/2006 8/9 A LAPELLA 68 típusú hőszigetelt bejárati ajtók alkalmazhatók az MSZ 9386:1993 szabvány által meghatározott H1 különleges hőszigetelésű kategóriának megfelelő helyeken, ha a követelmény nem szigorúbb, mint Üvegezve: U D = 1,7W/m 2 /K (U g = 1,4W/m 2 /K) Tömör betéttel: U D = 1,6W/m 2 /K (U b = 1,34W/m 2 /K) Külső bejárati ajtóként történő alkalmazás esetén figyelembe kell venni a 7/2006(V.24) TNM rendelet előírásait. A hőátbocsátási tényező pontos értéke laboratóriumi méréssel, vagy más méretek esetén a tok és az ajtólap hőtechnikai jellemzőjének ismeretében az MSZ EN ISO :2000 szabványban leírtaknak megfelelően határozható meg. A vizsgált (hőszigetelő fabetétes és ragasztott üvegbetétes) LAPELLA 68 típusú bejárati ajtók csak azokon a helyeken alkalmazhatók, ahol a súlyozott léghanggátlási követelmény nem nagyobb, mint R w =34dB. A jelenleg érvényes MSZ :1998 számú szabvány társasházak előszobába nyíló ajtói esetén hangszigetelési követelményértékként R w =27dB laboratóriumi súlyozott hanggátlási számot ad meg, mint minimumértéket, azaz ebben az esetben a LAPELLA 68 típusú fa bejárati ajtó megfelel a vonatkozó szabványnak. Egyéb esetekben az ajtó a vonatkozó előírások, szabványok, illetve az adott szituációban felmerülő hangszigetelési igények figyelembevételével alkalmazható. Igény esetén egy adott kialakítású és üvegezésű szerkezet súlyozott léghanggátlási számának pontos értéke laboratóriumi, vagy helyszíni méréssel határozható meg. A LAPELLA 68 típusú bejáratiajtók tűzállósági határértékkel nem rendelkeznek. az éghető anyagú szerkezetek A és B tűzveszélyességi osztályba tartozó épületekben és helyiségekben, továbbá ott, ahol azokkal szemben tűzállósági határérték követelményt támasztanak nem alkalmazhatók Használathoz A nyílászárókhoz mellékelt útmutatóban baleset és káreset megelőzési okokból minden esetben mellékelni kell a zárószerkezet (kilincs, egyéb zár, stb.) használati leírását, valamint az ablakok biztonságos tisztításának leírását Ajánlások a gyártó részére Ajánlások a csomagoláshoz, szállításhoz, tároláshoz A LAPELLA 68 típusú fa ablakokat, erkélyajtókat és bejárati ajtókat szállítani, raktározni csak úgy szabad, hogy azokon a felhasználást akadályozó működési, illetve alaki felületi károsodás ne keletkezzen. A LAPELLA 68 típusú fa ablakokat, erkélyajtókat és bejárati ajtókat szállítani, raktározni csak úgy szabad, hogy azokon a felhasználást akadályozó működési, illetve alaki felületi károsodás ne keletkezzen. Javasoljuk a termékek csomagolásán feltüntetni olyan információkat, jelöléseket melyek alkalmasak a termékek egyértelmű azonosítására. Ilyenek lehetnek: - gyártó neve és címe; - hivatkozás az ÉME engedély számára; - termék típusa; - mérete; (méret értelmezés MSZ szerint) - termék színe; (felületkezelés típusa) - gyártás időpontja (vagy erre utaló kód); - tárolás javasolt feltételei KBiA-II

9 9/9 ÉME: A-162/ Ajánlások a beépítéshez használathoz, a karbantartáshoz és a javításhoz A LAPELLA 68 típusú fa ablakok, erkélyajtók és bejárati ajtók forgalmazásánál minden esetben mellékelni kell a termékekhez a vásárlói tájékoztatást szolgáló beépítési, kezelési és karbantartási útmutatót. A termékek beépítése, használata csak ennek megfelelően történhet. Az ablakok és erkélyajtók alkalmazásakor, tervezésekor figyelembe kell venni az éppen érvényes OTÉK előírásokat. Javasoljuk továbbá a középületeknél, (egészségügyi, szociális, oktatási- stb. intézményeknél) valamint erős szélhatásnak kitett területeken az ablakok nyílószárnyát nyitáshatárolóval ellátni, az ajtók nyílószárnyát ajtócsukóval nyitásrögzítővel ellátni. Az üvegezett erkélyajtók alkalmazása olyan helyeken ahol a kíméletlen használat és a baleset lehetősége fennáll, ott a belső oldalon biztonsági üveg, illetve egyéb védő rács nélkül nem javasolt. 5. UTÓELLENŐRZÉS ÉS EGYÉB FELTÉTELEK 5.1. Az ÉME érvényessége alatt elvégzendő utóellenőrzések A következő utóellenőrzés január 15-ig esedékes, amely egyúttal a termék CE jel elnyerésével kapcsolatos dokumentálás, és kiegészítő vizsgálatok elvégzésére irányul Az ÉME egyéb feltételei Az aktuális termékválasztékra vonatkozó ismertetők, prospektusok, illetve az alkalmazott szállítói megfelelőségi nyilatkozatok mintája megküldendő az utóellenőrzés alkalmával. 6. MELLÉKLET 1db termékleírás Ankerl Magnólia vizsgáló mérnök témafelelős Sólyomi Péter divízió vezető KBiA-II Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

10

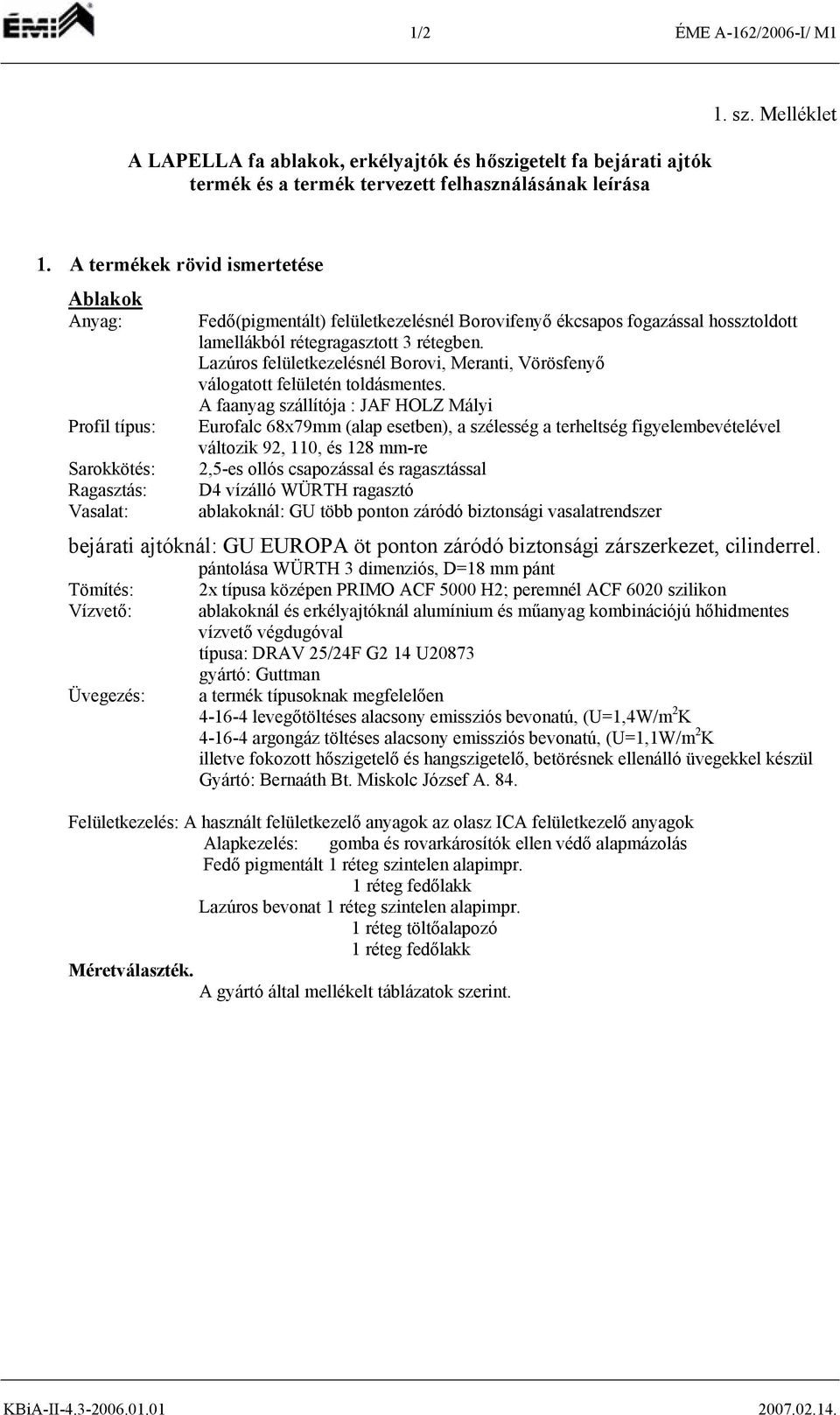

11 1/2 ÉME A-162/2006-I/ M1 A LAPELLA fa ablakok, erkélyajtók és hőszigetelt fa bejárati ajtók termék és a termék tervezett felhasználásának leírása 1. sz. Melléklet 1. A termékek rövid ismertetése Ablakok Anyag: Profil típus: Sarokkötés: Ragasztás: Vasalat: Fedő(pigmentált) felületkezelésnél Borovifenyő ékcsapos fogazással hossztoldott lamellákból rétegragasztott 3 rétegben. Lazúros felületkezelésnél Borovi, Meranti, Vörösfenyő válogatott felületén toldásmentes. A faanyag szállítója : JAF HOLZ Mályi Eurofalc 68x79mm (alap esetben), a szélesség a terheltség figyelembevételével változik 92, 110, és 128 mm-re 2,5-es ollós csapozással és ragasztással D4 vízálló WÜRTH ragasztó ablakoknál: GU több ponton záródó biztonsági vasalatrendszer bejárati ajtóknál: GU EUROPA öt ponton záródó biztonsági zárszerkezet, cilinderrel. pántolása WÜRTH 3 dimenziós, D=18 mm pánt Tömítés: 2x típusa középen PRIMO ACF 5000 H2; peremnél ACF 6020 szilikon Vízvető: ablakoknál és erkélyajtóknál alumínium és műanyag kombinációjú hőhidmentes vízvető végdugóval típusa: DRAV 25/24F G2 14 U20873 gyártó: Guttman Üvegezés: a termék típusoknak megfelelően levegőtöltéses alacsony emissziós bevonatú, (U=1,4W/m 2 K argongáz töltéses alacsony emissziós bevonatú, (U=1,1W/m 2 K illetve fokozott hőszigetelő és hangszigetelő, betörésnek ellenálló üvegekkel készül Gyártó: Bernaáth Bt. Miskolc József A. 84. Felületkezelés: A használt felületkezelő anyagok az olasz ICA felületkezelő anyagok Alapkezelés: gomba és rovarkárosítók ellen védő alapmázolás Fedő pigmentált 1 réteg szintelen alapimpr. 1 réteg fedőlakk Lazúros bevonat 1 réteg szintelen alapimpr. 1 réteg töltőalapozó 1 réteg fedőlakk Méretválaszték. A gyártó által mellékelt táblázatok szerint. KBiA-II

12 ÉME A-162/2006 M1 2/2 Kültéri bejárati ajtók Anyag: Profil típus: Sarokkötés: Ragasztás: Vasalat: Tömítés: Vízvető: Üvegezés: Betétek: Fedő(pigmentált) felületkezelésnél Borovifenyő ékcsapos fogazással hossztoldott lamellákból rétegragasztott 3 rétegben. Lazúros felületkezelésnél Borovi, Meranti, Vörösfenyő válogatott felületén toldásmentes. A faanyag szállítója : JAF HOLZ Mályi Eurofalc 68x79mm (alap esetben), a szélesség a terheltség figyelembevételével változik 92, 110, és 128 mm-re kettős ollós csapozással és ragasztással D4 vízálló WÜRTH ragasztó bejárati ajtóknál: GU EUROPA öt ponton záródó biztonsági zárszerkezet, cilinderrel. pántolása WÜRTH 3 dimenziós, D=18 mm pánt 2x típusa középen PRIMO ACF 5000 H2; peremnél ACF 6020 szilikon a vízzáró típusnál keményfa, egyedi profilkialakítás a termék típusoknak megfelelően 6RB-16-4 levegőtöltéses alacsony emissziós bevonatú, Gyártó: Bernaáth Bt. Miskolc József A mm fa-expandit (hőszigetelés)-fa A hőszigetelés hővezetési tényezője:(l)d:0,037)wmk hővezetési ellenállása (Rd):0,54m 2 K/W Felületkezelés: A használt felületkezelő anyagok az olasz ICA felületkezelő anyagok Alapkezelés: gomba és rovarkárosítók ellen védő alapmázolás Fedő pigmentált 1 réteg szintelen alapimpr. 1 réteg fedőlakk Lazúros bevonat 1 réteg szintelen alapimpr. 1 réteg töltőalapozó 1 réteg fedőlakk Méretválaszték. A gyártó által mellékelt táblázatok szerint KBiA-II Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.
