1 MAXI 60 GŐZFEJLESZTŐ

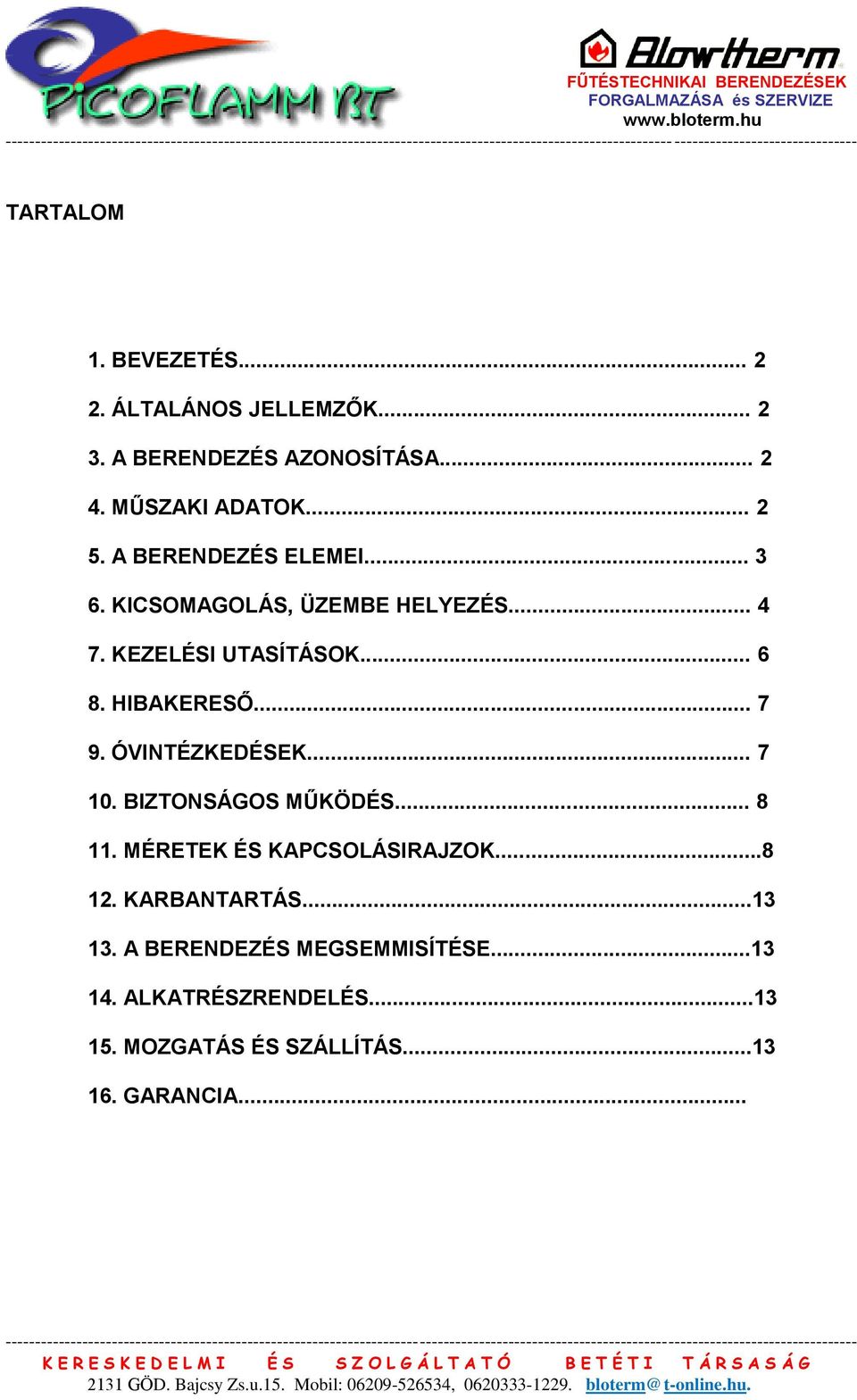

2 TARTALOM 1. BEVEZETÉS ÁLTALÁNOS JELLEMZŐK A BERENDEZÉS AZONOSÍTÁSA MŰSZAKI ADATOK A BERENDEZÉS ELEMEI KICSOMAGOLÁS, ÜZEMBE HELYEZÉS KEZELÉSI UTASÍTÁSOK HIBAKERESŐ ÓVINTÉZKEDÉSEK BIZTONSÁGOS MŰKÖDÉS MÉRETEK ÉS KAPCSOLÁSIRAJZOK KARBANTARTÁS A BERENDEZÉS MEGSEMMISÍTÉSE ALKATRÉSZRENDELÉS MOZGATÁS ÉS SZÁLLÍTÁS GARANCIA...

3 1. BEVEZETÉS Útmutató a MAXI 60 gőzfejlesztő berendezés használatához és karbantartásához. A Használati Útmutató legfrissebb változata megrendelhető a Kereskedelmi Osztálytól. A használati és karbantartási útmutató fontos egészség- és biztonságvédelmi információkat tartalmaz a berendezést kezelő személyek számára. A Használati Útmutatót miután figyelmesen elolvasta gondosan őrizze meg, hogy az a berendezés bármely használója számára mindig hozzáférhető legyen! A DEWA Zrt. nem vállal felelősséget azokért a személyi vagy dologi károkért, melyek oka a jelen használati útmutató előírásainak figyelmen kívül hagyására vezethető vissza. Továbbá a berendezés, vagy részeinek, más célra történő felhasználása, illetve a berendezés egyes részeinek megváltoztatása a DEWA Zrt. írásos hozzájárulása nélkül a garancia elvesztését vonja maga után, és ebben az esetben a DEWA Zrt. mentesül az ebből adódó személyi vagy dologi károkért vállalt felelősség alól. 2. ÁLTALÁNOS JELLEMZŐK A MAXI 60 gőzfejlesztő berendezés vízgőz előállítására szolgál. A berendezés működéséhez külső forrásból származó elektromos áramra és vízre van szükség. A berendezés automata vízszint és vízellátás ellenőrzővel rendelkezik. A berendezés elejére szerelt vezérlőpanelnek köszönhetően használata egyszerű és hatékony. 3. A BERENDEZÉS AZONOSÍTÁSA Az elektromos kapcsolási doboz tetején található az adattábla, melyről leolvasható a típus, a gyártási szám, a gyártási év, a feszültség és a nyomás értékei. 4. MŰSZAKI ADATOK MŰSZAKI ADATOK Elektromos csatlakozás 220/380V 3ph 50 Hz Kazántérfogat 53,5 l Gőznyomás 4,5 bar Szivattyúmotor teljesítménye 0,55 Hp Zajszint < 70 db(a) Üzemi hőmérséklet C Üzemi páratartalom 90 % max. Tárolási hőmérséklet C Befoglaló méretek (nettó) 830 x 830 x 570 mm. Nettó tömeg 113 Kg Befoglaló méretek (csomagolással) 900 x 900 x 780 mm Bruttó tömeg (csomagolással) 191 kg Kazán fűtőelemek 20 kw 10+10* * * * * * kw * * * kcal/h kg/h * *: Dupla fűtőelem, lehetőség a csökkentett teljesítményű üzemre. Figyelem!: Ne alkalmazzon a táblázatban feltüntetett nyomás és feszültség adatoktól eltérő értékeket!

4 5. A BERENDEZÉS ELEMEI A berendezés fő alkotóelemei a következők:

5 Ssz. KÓD MEGNEVEZÉS Ssz. KÓD MEGNEVEZÉS Alsó panel 17 49A001 Automata szintellenőrző 2 38W001 Visszacsapó Kazán fűtőelem szelep - 30 kw 3 36E006 Tömlőcsatlakozó 3/8 M - Ø Fűtőelem tömítés 4 43A043 Választó kapcsoló PED kazán 5 45G001 Nyomásszabályozó 2-5,5 bar ISPESL kazán Felső panel PED adattábla 7 37A003 Golyóscsap 1/ ISPESL adattábla 8 35A002 Nyomásmérő Kazánleürítő 22 37B001 (kijelző) szelep ½ 9 37E001 Nyomásmérő csap 1/ Karter-védő 10 Betápvíz kontroll 43A G002 Szintjelző üveg lámpa Kazán fűtőelem Biztonsági szelep 43A S016 kontroll lámpa A014 Első fűtőelem Szintállító szelep 26 38F003 kapcsoló 1/2 43A014 Második fűtőelem Szintjelző szelep 27 37C001 kapcsoló pár 12 43A020 Kazán ki/be Szintjelzőüveg kapcsoló tömítés 13 43A046 Feszültség kontroll Szintjelzőüveg lámpa védő 14 39B002 Elektromos szelep 230V 50/60Hz 30 49G001 Gömbúszó Szivattyú PQ70 Szintellenőrző 42B /400V - 50Hz Ph csatlakozóperem 42B009 Szivattyú PQM70 230V 50Hz 1Ph 32 49G002 Búra Szintellenőrző tömítés : Lásd a következő táblázatot 6. KICSOMAGOLÁS, ÜZEMBEHELYEZÉS Figyelem! A berendezést csak szakember helyezheti üzembe, nyithatja fel, illetve javíthatja! 6.1. KICSOMAGOLÁS Miután meghatározta a berendezés pontos helyét, mely alkalmas annak telepítésére, bontsa ki a csomagolást és emelje ki belőle a berendezést. Ellenőrizze, hogy a szállítás és tárolás során nem sérült-e a berendezés. A csomagolóanyag nem igényel speciális megsemmisítést, mivel nem mérgező és nem jelent veszélyt a környezetre sem. Megsemmisítésekor kövesse a helyi szabályozást! 6.2. A BERENDEZÉS TELEPÍTÉSE A berendezést nem szükséges a padlóhoz rögzíteni, kivéve, ha önjáró járműre telepítik. Ekkor a megfelelő rögzítéshez használja a berendezés alaplemezén található furatokat. A beépítés során gondoskodjon arról, hogy a berendezés körül elegendő hely maradjon a karbantartási, javítási munkák kényelmes elvégzéséhez. Ne telepítse a gépet kémiailag agresszív környezetbe, tűzveszélyes és/vagy robbanóanyagok közelébe.

6 6.3. ELEKTROMOS KÖTÉSEK A berendezést a kapcsolási rajznak megfelelően csatlakoztassa az elektromos hálózathoz. Győződjön meg róla, hogy a hálózati feszültség és frekvencia megfelel a gőzfejlesztő adattábláján feltüntetett értékeknek. A tápkábel megfelelő keresztmetszetű kell legyen, és meg kell felelnie a szabványoknak! A fázis-vonalat tanácsos egy olvadó biztosítékos vagy magneto-termikus megszakítóval ellátni. Vezesse át a tápkábelt az erre a célra kialakított furaton, majd rögzítse azt a kábelszorítóval. A vezetéket a kapcsolási rajznak megfelelően kell a kapcsolódobozban található érintkezőkhöz csatlakoztatni A VÍZ BEKÖTÉSE ÉS A KAZÁN LEÜRÍTÉSE Csatlakoztassa a tápvíz vezetéket a berendezés Ø12 tömlőcsatlakozójához. A bejövő víz vezetékére építsen be egy szűrőt és egy elzáró szelepet, melyet minden leállításkor el kell zárni a túltöltés elkerülése érdekében. A kazánleürítő szelepet csatlakoztassuk a csatornahálózathoz. (belső menet G ½.) 6.5. A GŐZFEJLESZTŐ CSATLAKOZTATÁSA KÖZPONTI BERENDEZÉSHEZ A gőzfejlesztőt az alábbi utasítások betartása mellett csatlakoztatható a központi gőhálózathoz: A központi berendezés gőzvezetékének felső részéhez csatlakoztassunk egy G 3/8 csövet, és a berendezés közelében építsünk rá egy elzáró szelepet. Csatlakoztassunk a berendezés gőz-kilépőszelepére (G 3/8 menet) egy legalább 10mm belső átmérőjű csövet. A visszatérő kondenzvíz számára a gőzéhez hasonló csövet alkalmazzunk, és a gép közelében építsünk be egy szűrőt, kondenzvíz leválasztót, egy elzáró szelepet és egy visszacsapó szelepet. Csatlakoztassunk a visszacsapó szelephez egy legalább 10mm belső átmérőjű vezetéket. A gőz nyomása a rendszerben maximum 4,5 bar. Nem tanácsos a csövek vezetésénél derékszöget alkalmazni, minimum 50mm-es sugarú íveket használjunk. Biztosítsuk a csövek folyamatos lejtését, különös tekintettel a kondenzvíz esetében. Ne hozzunk létre vízzsákokat, ne építsünk be csatlakozásokat vagy szakaszolókat a cső szintje alá, ne hozzunk létre 2,5 méternél hosszabb csőrendszert.. A berendezés visszatérő kondenzvíz csatlakozójának minimum 150mm-el magasabban kell lennie, mint a kazán vízszintje. Fontos! Minden 4) KONDENZVÍZ GYŰJTŐ TARTÁLY Z24A00 1) ELZÁRÓ SZELEP 2) KONDENZ LEVÁLASZTÓ 3) VISSZACSAPÓ SZELEP Fontos! Minden kötésnél (vezetékeknél és tömlőknél) ellenőrizzük tömítettséget, rögzítést és sérülésmentességet!

7 7. KEZELÉSI UTASÍTÁSOK 7.1. ÜZEMBE HELYEZÉS A berendezést csak szakképzett személy üzemeltetheti, bonthatja meg és szerelheti! Tilos a berendezést használni, ha az nedves, agresszív, tűz- és robbanásveszélyes környezetben van! Ne becsülje le a veszélyeket, és tartsa be a biztonsági és higiéniai előírásokat! Mindig az üzemi nyomásnak megfelelő vezetékezést használjon! Ellenőrizze, hogy az elektromos kötések szabályszerűek-e, és hogy a biztosítéktartó zárva van, és hogy van-e benne biztosíték! Győződjön meg az ellenőrző / biztonsági berendezések (nyomásmérő, nyomáskapcsoló, biztonsági szelep) működőképességéről. A kazánleeresztő szelep legyen zárva! Ellenőrizze a motorok helyes forgásirányát! 7.2. HASZNÁLAT Nyissa ki vízellátás elzáró szelepét! Kapcsolja be a berendezés főkapcsolóját! A vezérlőpanelem kigyullad a feszültséget jelző kontrolfény. Nyomja meg a kazán, az egyes és a kettes fűtőelem kapcsolóit! Automatikusan kigyullad a vízfelvételt jelző kontrollfény (a kazán megkezdi a víz felvételét.) Amint a víz eléri a megfelelő szintet (a szintjelzőn szabad szemmel is látható) a vízfelvételt jelző fény kialszik, helyükre kerülnek a kazán fűtőelemei és a fűtőelemek kontrolfényei kigyulladnak. Néhány perc elteltével a kazán eléri a 4,5 bar-os üzemi nyomást (ellenőrizze a nyomást a nyomásmérőn) és a fűtőelem kontrollfénye kialszik. A gőzfejlesztő készen áll a gőz kibocsátására. Fontos! Javasoljuk, hogy indításkor egyszerre mindkét fűtőelemet kapcsolja be, hogy a gép minél hamarabb elérje a 4,5 bar üzemi nyomást! Majd ha ez megtörtént, a két fűtőelem egyike kikapcsolható. Kontroll tábla Kazán KI-BE kapcsoló 2-es fűtőbetét Betápvíz kontroll Feszültség alatt 2-es fűtőbetét Fűtőbetétek kontroll lámpa

8 8. HIBAKERESŐ Ebben a fejezetben egy diagnosztikai táblázat található, amelyben feltüntettünk néhány gyakran előforduló rendellenességet, azok valószínűsíthető okait, és a problémák lehetséges megoldását. Ha kétsége merülne fel, vagy olyan problémával találja szemben magát, melyre a táblázat nem ad megoldást, ne szedje szét a berendezést! Ne próbálja egyedül megjavítani! Forduljon a DEWA Zrt. szakembereihez! HIBAKERESŐ PROBLÉMA LEHETSÉGES OKOK MEGOLDÁS A berendezés nem indítható el: Főkapcsoló érintkezési hibája Ellenőrizze a főkapcsoló érintkezőit Kiolvadt biztosíték Ellenőrizze a biztosítékokat! A tápvíz kontrollfénye világít, a szivattyú üzemel, de nem akar leállni! Nem jut víz a kazánba A betápvíz csapja zárva Hálózati víznyomást ellenőrizni Vízszűrőt ellenőrizni A fűtőbetétek kontrollfénye világít, de a kazán nem éri el az üzemi nyomást, hőmérsékletet: Szivárog a kazánleeresztő A kazánleeresztő szelep zár e Kiégett vagy vízköves fűtőelemek Ellenőrizze a fűtőelemeket Figyelem!: Ha a biztonsági szelep működésbe lép, azonnal kapcsolja ki a berendezést és lépjen kapcsolatba a DEWA Zrt. szakemberével! Ne dugaszolja el a lefuvató vezetéket, és kezelje komolyan a problémát, mert robbanás-veszélyes! 9. ÓVINTÉZKEDÉSEK Fontos, hogy a gőzfejlesztő üzemeltetője tisztában legyen annak működésével, illetve a működtetés kockázataival. Ennek érdekében figyelmesen el kell olvasnia a használati útmutatót! Elektromos hálózat Bármilyen beavatkozás előtt szüntessük meg a berendezés elektromos hálózati csatlakozását, és ügyeljünk rá, hogy amíg dolgozunk, senki se tudja a berendezést a hálózathoz csatlakoztatni! A berendezést alkotó összes elektromos és elektronikus készüléket és az alapépítményt földelni kell! Tűzbiztonság Tanácsos minden óvintézkedést megtenni annak érdekében, hogy a berendezés elkerülje a magas hőmérsékletű tárgyakkal vagy nyílt lánggal való érintkezést. Telepítsünk a berendezés közvetlen közelébe tűzoltó készüléket, hogy egy esteleges tűz esetén gyorsan közbe lehessen lépni! Nyomás / gőz Bármilyen beavatkozás előtt kapcsoljuk ki a kazánt, és várjuk meg, amíg a csövek kihűlnek, és ellenőrizzük, hogy nem maradt-e nyomás a kazánban és/vagy a csővezeték-rendszerben, mert egy esteleges szétszerelés esetén ez súlyos balesetet okozhat! Zaj A berendezés zajkibocsátási szintje nem lépi túl a 70 db(a)-t.

9 10. BIZTONSÁGOS MŰKÖDÉS Előre elkészített ellenőrzőlisták segítségével bizonyosodtunk meg arról, hogy a gőzfejlesztő megfelel a gépekről/berendezésekről szóló dierktívákban lefektetett elvárásoknak és az alapvető biztonsági előírásoknak. Kétféle listát használtunk: veszélyek listája (az EN 1050 és az EN 292 alapján) az alapvető biztonsági intézkedések alkalmazása (Gépek, berendezések Direktívája 1-es melléklet, 1. rész) A következőkben felsoroljuk a nem teljes mértékben kiküszöbölt, de elfogadhatónak ítélt veszélyhelyzeteket: Karbantartás során előfordulhat alacsony nyomású gőz kifúvás. (ugyanakkor ezt a műveletet mindig a Munkavédelmi Előírásnak megfelelően kell elvégezni!) A gőzzel való közvetlen és közvetett érintkezés elleni védelemről a felhasználónak kell gondoskodnia 11. MÉRETEK ÉS KAPCSOLÁSIRAJZOK 1. Tápfeszültség bemenet 4. Betápvíz csatlakozó 2. Gőz kilépőszelep 5. Biztonsági szelep 3. Visszatérő kondenzvíz csatlakozó 6. Kazánleürítő

10

11

12

13

14 12. KARBANTARTÁS Rendellenesség esetén, a probléma kivizsgálásának érdekében, lépjen kapcsolatba a DEWA Zrt. szakemberével! A következő műveleteket rendszeresen el kell végezni: MŰVELET ÜZEMÓRA A kazán leürítése (*) 150 Vízszűrő tisztítása 150 A kazán és a fűtőelemek tisztítása 500 A szintérzékelő automatika működésének ellenőrzése 250 (*) Annak érdekében, hogy megakadályozzuk a vízkő és a szennyeződések lerakódását, a kazánt 1 bar nyomáson kell leüríteni. Kapcsoljuk ki a gépet, és fokozatosan nyissuk ki a kazánleürítő csapot. Ezt a műveletet a munka megkezdése előtt javasoljuk elvégezni, nem pedig este a munka végeztével, mert a kazánba kerülő oxigéndús friss víz az éjszaka folyamán felgyorsítja a tartály korrózióját. A berendezés működésének ellenőrzése vagy karbantartása nem igényel speciális felszerelést. A személyi sérülések és a berendezés megrongálódásának elkerülése érdekében javasoljuk a törvényben meghatározott munkavédelmi előírások betartását. Bármiféle karbantartási művelet előtt győződjön meg róla, hogy a berendezés nem csatlakozik sem az elektromos- sem a vízhálózathoz! 13. A BERENDEZÉS MEGSEMMISÍTÉSE A berendezés karbantartása során, vagy selejtezésekor szennyező anyagokkal vagy alkatrészekkel ne szennyezzük a környezetet! A szabályos megsemmisítés módját helyi előírások rögzítik. A berendezés megsemmisítésekor meg kell semmisíteni az adattáblákat és a teljes dokumentációt is! 14. ALKATRÉSZRENDELÉS Alkatrészek rendelésekor mindig tüntesse fel a következőket: A berendezés típusa. Sorozatszáma. A szükséges mennyiség. Az alkatrész rendelési kódja. (az adatok az adattáblákról, és a használati utasításból elérhetők.) A V /50Hz-től eltérő feszültségű és frekvenciájú elektromos alkatrészek rendelésekor (a hibás alkatrész adattáblájáról leolvasható) a kód után a feszültséget és a frekvenciát is tüntessük fel! A jelen használati útmutatóban található adatok, leírások, illusztrációk nem kötelező érvényűek. A gyártó fenntartja magának a változtatás lehetőségét, anélkül, hogy jelen használati útmutatót módosítaná! KÓD Z24A00 MEGNEVEZÉS Rozsdamentes kondenzvíz-gyűjtő edény 83 liter (választható) 15. MOZGATÁS ÉS SZÁLLÍTÁS Szállítás előtt a berendezést egy fakalodába rögzítjük. A berendezés szállítása és raktározása során vegyük figyelembe a csomagoláson (fakaloda, vagy karton) feltüntetett irány nyilakat. A berendezés átvételekor ellenőrizzük a csomagolás sértetlenségét, és a csomagot száraz helyen tároljuk!

15 16. GARANCIA Minden termékünk esetén az átadástól számított 12 hónap garanciát vállalunk a gyártási eredetű vagy anyaghibából adódó meghibásodásokért. A garancia feltételei a következők: A berendezés hibás működése esetén lépjen kapcsolatba viszonteladójával és közölje vele a hiba pontos jellemzőit, a berendezés típusát, sorozatszámát, gyártási számát, valamint a gép használatának körülményeit. A berendezés szervizbe érkezésekor egy alapos vizsgálatot követően Társaságunk fenntartja magának a jogot arra, hogy eldöntse, megjavítja vagy kicseréli a terméket. Ha a berendezés még garanciális, akkor a Viszonteladó a Mi költségünkre intézkedik annak megjavításáról, vagy cseréjéről. Amennyiben a berendezés nem bizonyul hibásnak, cégünk mérlegeli, hogy a felmerült költségeket (logisztika stb.) áthárítja-e. A garancia érvényét veszti amennyiben a terméken a nem megfelelő használatból, hanyagságból, természetes elhasználódásból, kémiai korrózióból, nem megfelelő telepítésből vagy a használati útmutató előírásainak be nem tartásából erednek. Az írásos engedélyünk nélkül a gépen vagy annak alkatrészein elvégzett módosítások, illetve rongálási nyomok mentesítik a gyártót a felelősség és a garancia vállalása alól. A természetes kopásnak kitett, az elhasználódó alkatrészek nem garanciálisak. A fentiekben fel nem sorolt esetekre, valamint a berendezés meghibásodása miatt keletkezett károkra, költségekre a garancia nem terjed ki. A garanciális feltételeket Vevő a berendezés megvásárlásával magára érvényesnek fogadja el. A garancia bármilyen módosítása csak a gyártó írásos jóváhagyásával lehetséges. A feltűntetett műszaki adatok nem kötelező érvényűek. A Gyártó fenntartja az esetleges változtatások jogát bármiféle előzetes értesítési kötelezettség nélkül. A prospektusban szereplő esetleges fordítási és nyomdahibákért felelősséget nem vállalunk!
