1 A Hagymatikum Gyógyfürdő általános üzemeltetése MHT XXXII. Országos Vándorgyűlés Szeged, július 2-4. Kardos Tamás Műszaki vezető

2

3 A fürdő tulajdoni és üzemeltetési viszonyai A fürdő tulajdonosa: Makó Város Önkormányzati Képviselő- testülete Üzemeltető szervezete: Makói Gyógyfürdő Kft.

4 Az előadás tartalma Vízbázis és kezelés Fürdőlétesítmények, szaunák Fűtési rendszer Légtechnikai rendszer Energiafogyasztás

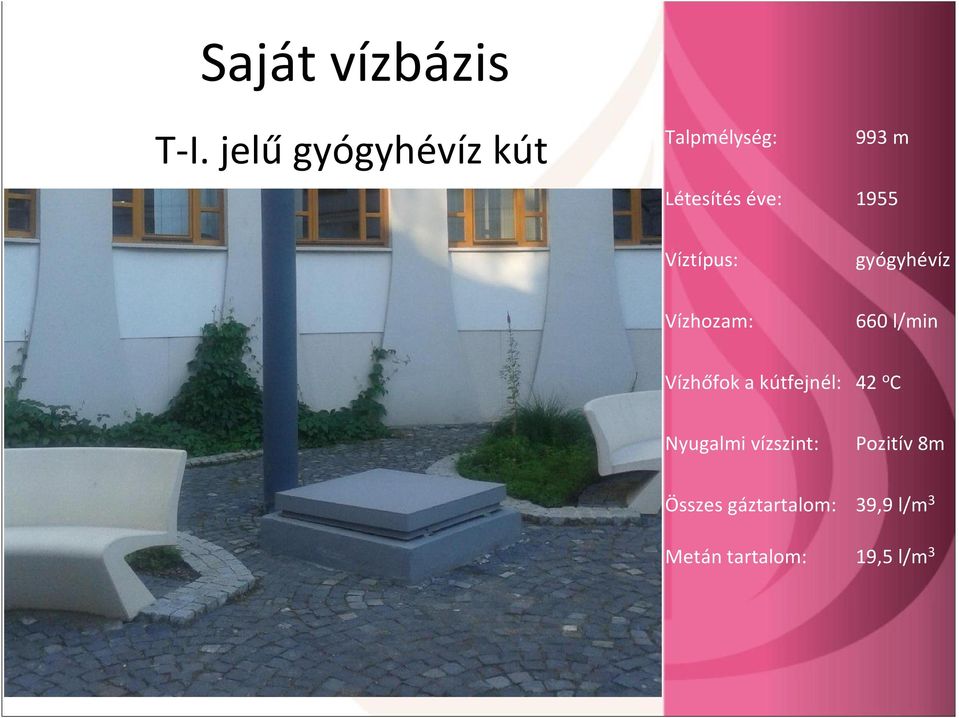

5 Saját vízbázis T-I. jelű gyógyhévíz kút Talpmélység: 993 m Létesítés éve: 1955 Víztípus: gyógyhévíz Vízhozam: 660 l/min Vízhőfok a kútfejnél: 42 oc Nyugalmi vízszint: Pozitív 8m Összes gáztartalom: 39,9 l/m3 Metán tartalom: 19,5 l/m3

6 Saját vízbázis

7 Saját vízbázis T-II. jelű gyógyhévíz kút Talpmélység: 1354 m Létesítés éve: 2007 Víztípus: gyógyhévíz Vízhozam: 500 l/min Vízhőfok a kútfejnél: 62 oc Nyugalmi vízszint: Pozitív 11m Összes gáztartalom: 31,04 l/m3 Metán tartalom: 5,75 l/m3

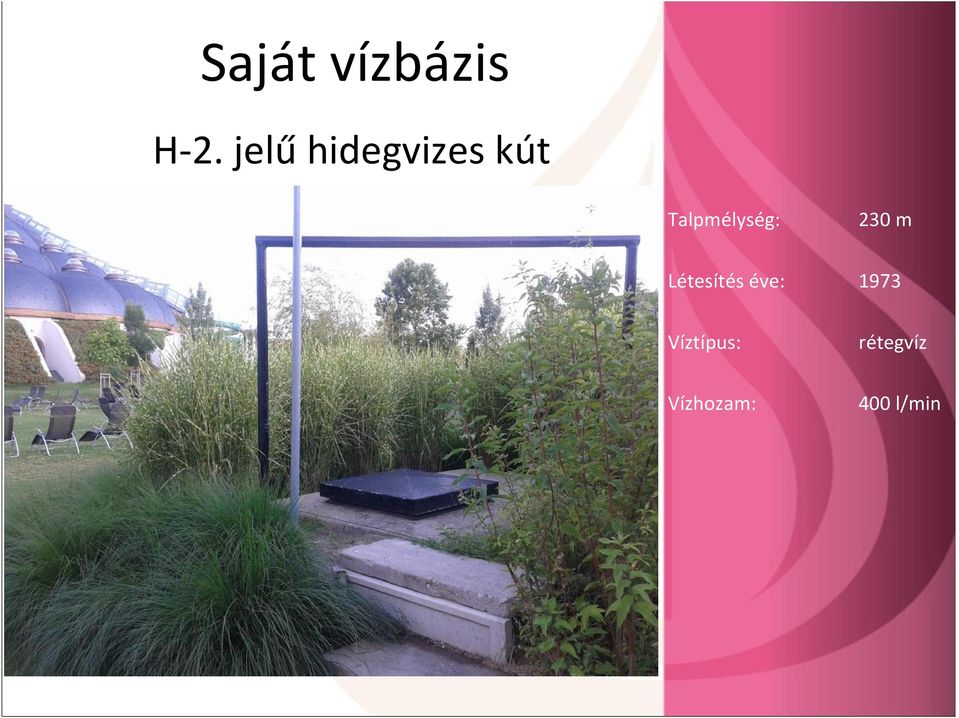

8 Saját vízbázis H-2. jelű hidegvizes kút Talpmélység: 230 m Létesítés éve: 1973 Víztípus: rétegvíz Vízhozam: 400 l/min

9 Saját vízbázis H-3. jelű hidegvizes kút Talpmélység: 432 m Létesítés éve: 1980 Víztípus: rétegvíz Vízhozam: 500 l/min

10 Fürdőlétesítmények Tanuszoda és parkfürdő Élmény medence Csúszda medence (3 db csúszda befogadására) Kültéri tanmedence I. sz. szabadtéri gyermekmedence II. sz. szabadtéri bébimedence Beltéri tanmedence Beltéri lazító medence Beltéri gyermekmedence

11 Élménymedence Idény jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2, H3, T2 Vízfelület: 415 m2 Térfogat: 600 m3 Vízmélység: 1,2 m Vízhőfok: oc Éves vízszükséglet: m3 Egyidejű t.: 145 fő Napi t.: 696 fő Diatómaföldiszapfilm szűrő

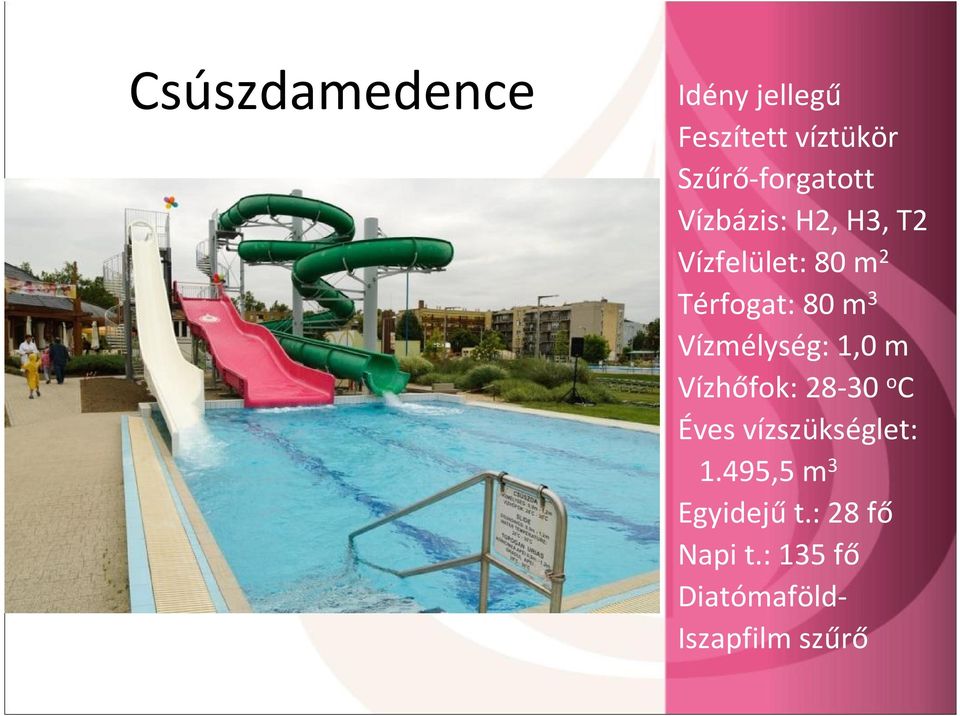

12 Csúszdamedence Idény jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2, H3, T2 Vízfelület: 80 m2 Térfogat: 80 m3 Vízmélység: 1,0 m Vízhőfok: oc Éves vízszükséglet: 1.495,5 m3 Egyidejű t.: 28 fő Napi t.: 135 fő DiatómaföldIszapfilm szűrő

13 Kültéri tanmedence Idény jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2, H3, T2 Vízfelület: 400 m2 Térfogat: 400 m3 Vízmélység: 1,0 m Vízhőfok: oc Éves vízszükséglet: m3 Egyidejű t.: 140 fő Napi t.: 672 fő Nyomás alatti homokszűrő 3 db 1,8m

14 Beltéri tanmedence Folyamatos jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2, H3, T2 Vízfelület: 300 m2 Térfogat: 270 m3 Vízmélység: 0,8-1,0m Vízhőfok: oc Éves vízszükséglet: m3 Egyidejű t.: 105fő Napi t.: 504 fő Nyomás alatti homokszűrő 2 db 1,8m

15 Kül- és beltéri kismedence csoport Idény/folyamatos jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2, H3, T2 Vízfelület: 60 m2 Térfogat: 24 m3 Vízmélység: 0,2-0,8m Vízhőfok: oc Éves vízszükséglet: 4.343,5 m3 Egyidejű t.: 11 fő Napi t.: 29 fő Nyomás alatti homokszűrő 1 db 1,4m

16 Fürdőlétesítmények Hagymatikum Beltéri csúszdamedence (gyermek) Beltéri bébimedence Beltéri élménymedence 1. Beltéri élménymedence 2. Beltéri élménymedence 3. Beltéri gyógymedence Kültéri gyógymedence Beltéri súlyfürdő medence Beltéri gyógytorna medence Beltéri merülő medence

17 Beltéri csúszdamedence Folyamatos jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2,H3,T2 Vízfelület: 55,8 m2 Térfogat: 42 m3 Vízmélység: 0,7 m Vízhőfok: 34 oc Éves vízszükséglet: 1.916,25 m3 Egyidejű t.: 22 fő Napi t.: 105 fő Nyomás alatti homokszűrő 1 db 1,4m

18 Beltéri bébimedence Folyamatos jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2,H3,T2 Vízfelület: 12 m2 Térfogat: 2 m3 Vízmélység: 0,15 m Vízhőfok: 34 oc Éves vízszükséglet: 365 m3 Egyidejű t.: 6 fő Napi t.: 30 fő Nyomás alatti homokszűrő 1 db 0,8m

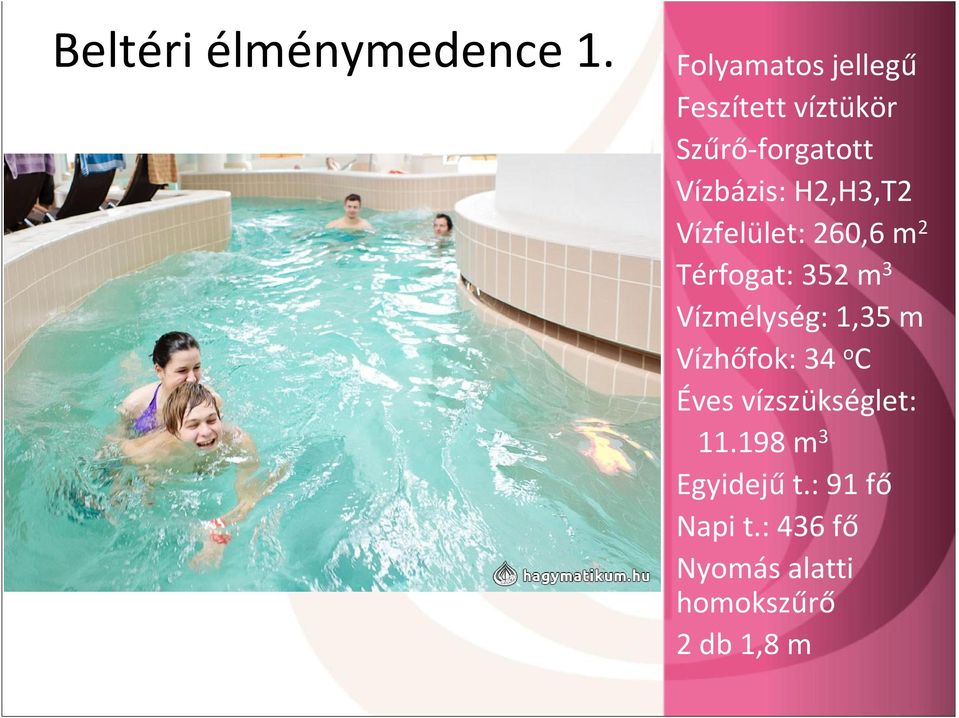

19 Beltéri élménymedence 1. Folyamatos jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2,H3,T2 Vízfelület: 260,6 m2 Térfogat: 352 m3 Vízmélység: 1,35 m Vízhőfok: 34 oc Éves vízszükséglet: m3 Egyidejű t.: 91 fő Napi t.: 436 fő Nyomás alatti homokszűrő 2 db 1,8 m

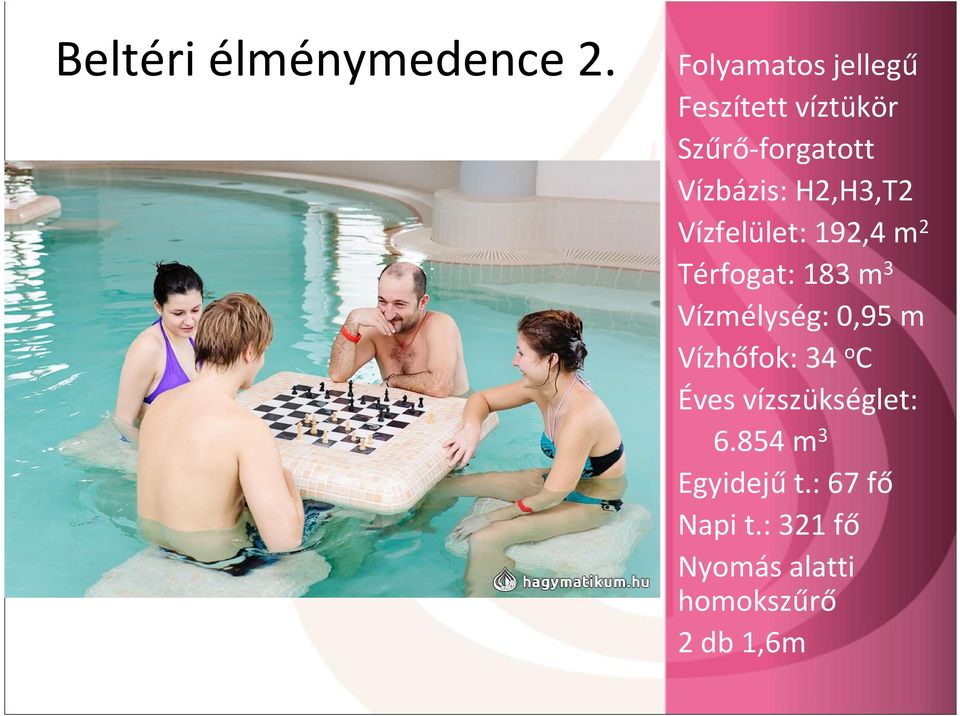

20 Beltéri élménymedence 2. Folyamatos jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2,H3,T2 Vízfelület: 192,4 m2 Térfogat: 183 m3 Vízmélység: 0,95 m Vízhőfok: 34 oc Éves vízszükséglet: m3 Egyidejű t.: 67 fő Napi t.: 321 fő Nyomás alatti homokszűrő 2 db 1,6m

21 Beltéri élménymedence 3. Folyamatos jellegű Feszített víztükör Szűrő-forgatott Vízbázis: H2,H3,T2 Vízfelület: 217,2 m2 Térfogat: 276 m3 Vízmélység: 1,27 m Vízhőfok: 34 oc Éves vízszükséglet: m3 Egyidejű t.: 76 fő Napi t.: 363 fő Nyomás alatti homokszűrő 2 db 1,8m

22 Beltéri gyógymedence Folyamatos jellegű Feszített víztükör Töltő-ürítő Vízbázis: H2,H3,T1 Vízfelület: 96,8 m2 Térfogat: 92 m3 Vízmélység: 0,95 m Vízhőfok: 36 oc Éves vízszükséglet: m3 Egyidejű t.: 38 fő Napi t.: 262 fő Vízkezelés nincs alkalmazva

23 Kültéri gyógymedence Folyamatos jellegű Feszített víztükör Töltő-ürítő Vízbázis: H2,H3,T1 Vízfelület: 190 m2 Térfogat: 181 m3 Vízmélység: 0,95 m Vízhőfok: 38 oc Éves vízszükséglet: m3 Egyidejű t.: 76 fő Napi t.: 373 fő Vízkezelés nincs alkalmazva

24 Beltéri súlyfürdő medence Folyamatos jellegű Töltő-ürítő Vízbázis: H2,H3,T1 Vízfelület: 10,7 m2 Térfogat: 19 m3 Vízmélység: 1,75 m Vízhőfok: 36 oc Éves vízszükséglet: m3 Egyidejű t.: 38 fő Napi t.: 81 fő Vízkezelés nincs alkalmazva

25 Beltéri gyógytorna medence Folyamatos jellegű Töltő-ürítő Vízbázis: H2,H3,T1 Vízfelület: 30,1 m2 Térfogat: 39 m3 Vízmélység: 1,28 m Vízhőfok: 32 oc Éves vízszükséglet: m3 Egyidejű t.: 38 fő Napi t.: 307 fő Vízkezelés nincs alkalmazva

26 Beltéri merülő medence Folyamatos jellegű Töltő-ürítő Vízbázis: H2,H3,T2 Vízfelület: 9,1 m2 Térfogat: 12 m3 Vízmélység: 1,35 m Vízhőfok: 20 oc Éves vízszükséglet: m3 Egyidejű t.: 1 fő Napi t.: 24 fő Vízkezelés nincs alkalmazva

27 Szaunavilág Fényözön szauna Intim szauna Makói szauna Infra szauna Aroma szauna Gyógynövényes szauna Alföldi szauna Kelo szauna Gőzkabin

28 Fényözön szauna Kanadai Hemlock lambéria-burkolat Váltakozó színek Fekvő padok Hőfok: 75 80oC Párat.: %

29 Intim szauna Sötét vörös kanadai cédrus lambéria Piros fény Hőfok: 85 90oC Párat.: %

30 Makói szauna Táblásított cédrus rétegelt lemez Felöntések Hőfok: 90 95oC Párat.: 5-10 %

31 Infra szauna Hosszú hullámú infravörös sugarak Hőfok: 40 60oC Párat.: %

32 Aroma szauna Kanadai Hemlock lambéria-burkolat Speciális, automata vízfeltöltésű bioszauna-kályha Illóolajok Hőfok: oc Párat.: %

33 Gyógynövényes szauna Finn borovi fenyő lambéria-burkolat Zöld világító ablakok Gyógynövények Hőfok: 55 60oC Párat.: %

34 Alföldi szauna Táblásított cédrus rétegelt lemez Kukorica díszítés Hőfok: 75 80oC Párat.: %

35 Kelo szauna 300 éves ezüstfenyő Hőfok: 90 95oC Párat.: %

36 Gőzkabin Méregtelenítés Asztma, reuma Hőfok: 35 50oC Párat.: %

37 Hőforrások Termál távhő Saját termálvíz Gázkazánok

38 Hőforrások

39 Beépített hőcserélők Hulladékhő hasznosító HMV készítő Termál távhő T2 kút Gazdasági bejárat és mozgássérül rámpa fűtés Gyermek medence fűtés 1. élmény medence fűtés 2. élmény medence fűtés 3. élmény medence fűtés Benti csúszdamedence Bébi medence 25 m-es tanmedence 33 m-es tanmedence Kis medencecsoport Kültéri élménymedence összesen 1 db 1 db 1 db 1 db 1 db 1 db 335 kw 110 kw 180 kw 150 kw 1830 kw 615 kw 1 db 40 kw 1 db 1 db 1 db 1 db 1 db 1 db 1 db 1 db 1 db 2 db 50 kw 210 kw 155 kw 175 kw 53 kw 14 kw 250 kw 250 kw 40 kw 200 kw 4857 kw

40 Fűtési rendszer

41 Légtechnikai rendszer

42 Légtechnikai rendszer

43 Légkezelő gépek Technológiai Komfort Élmény medencetér 4 db Szolgálati öltöző Gyermekvilág medencetér 1db Vendégöltöző Belső termálmedencetér 1 db Gyógyászat Gyógytorna és súlyfürdő medencetér 1 db Étterem és konyha Tanuszoda medencetér 3 db Előcsarnok Szaunavilág 1 db Irodák összesen 11 db összesen 19 db Csak elszívó gépek WC helységek Beauty rész Gépházak Liftgépházak 6 db Vegyszertároló 1 db Kazánház 8 db Tűzvédelemi rendszer 6 db Konyha 44 db 1 db 1 db 1 db 2 db 1 db 2 db 8 db 2 db 1 db 10 db 1 db

44 Beépített szivattyúk Vízforgató Élmény elem Kút Nyomásfokozó HMV és cirkulációs rendszer Fűtési rendszer Légtechnikai rendszer Hűtési rendszer Szennyvíz átemelő Összesen 29 db 42 db 5 db 3 db 6 db 19 db 22 db 12 db 7 db 145 db

45 Épületfelügyelet

46 Épületfelügyelet

47 Víz- és szennyvíz fogyasztás 2013 Tanuszoda Vízfogyasztás 3 Január Február Március Április Május Június Július Augusztus Szeptember Október November December összesen Vízfogyasztás [m3] Szennyvíz [m3] [m ] Hagymatikum Szennyvíz Vízfogyasztás 3 3 [m ] [m ] Szennyvíz [m3]

48 Vízfogyasztás 2013

49 Saját vízbázis használat 2013 Gyógyhévíz használat [m3] Hidegvizes kút használat [m3] T-I. kút T-II. kút H-2. kút H-3. kút Január Február Március Április Május Június Július Augusztus Szeptember Október November December Összesen

50 Saját vízbázis használat 2013

51 Elektromos áram fogyasztás 2013 Január Február Március Április Május Június Július Augusztus Szeptember Október November December összesen Áramfogyasztás [kwh] Áramfogyasztás Tanuszoda Áramfogyasztás [kwh] Hagymatikum Áramfogyasztás [kwh] ~ 2,4 MWh

52 Elektromos áram fogyasztás 2013

53 Gázfogyasztás 2013 Január Február Március Április Május Június Július Augusztus Szeptember Október November December összesen Gázfogyasztás [m3] Tanuszoda Gázfogyasztás Hagymatikum Gázfogyasztás [m3] [m3] ~ 10,2 GJ

54 Gázfogyasztás 2013

55 Köszönöm a figyelmet Kardos Tamás műszaki vezető kardos.tamas@hagymatikum.hu
