8 Zárul Zárul Zárul 8 hallás látás

9 Kifinomult automatizálás automatizálási eszközök az előírt szabványoknak megfelelően 9 szakértelem

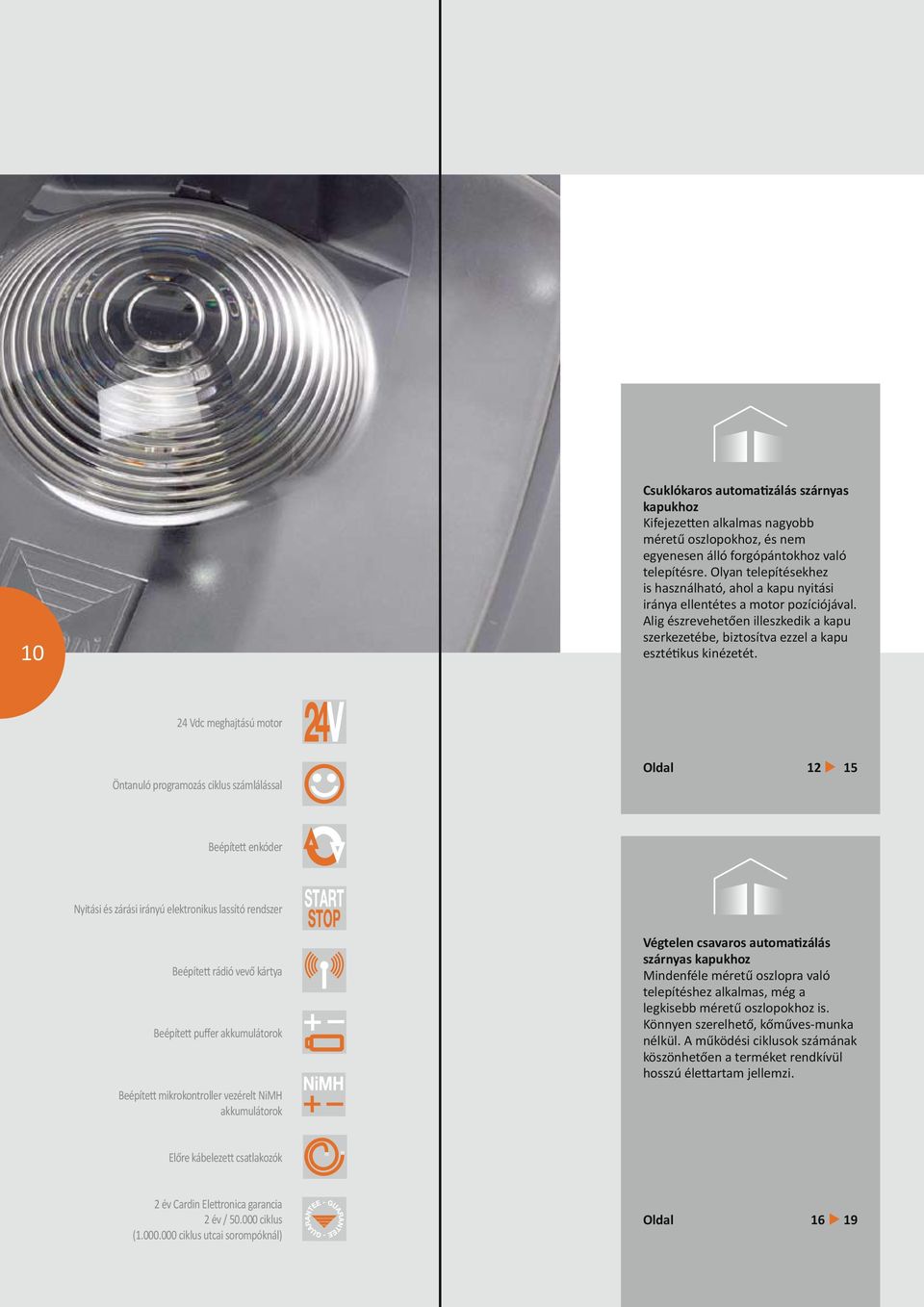

10 10 Csuklókaros automatizálás szárnyas kapukhoz Kifejezetten alkalmas nagyobb méretű oszlopokhoz, és nem egyenesen álló forgópántokhoz való telepítésre. Olyan telepítésekhez is használható, ahol a kapu nyitási iránya ellentétes a motor pozíciójával. Alig észrevehetően illeszkedik a kapu szerkezetébe, biztosítva ezzel a kapu esztétikus kinézetét. 24 Vdc meghajtású motor Öntanuló programozás ciklus számlálással Oldal 12 u 15 Beépített enkóder Nyitási és zárási irányú elektronikus lassító rendszer Beépített rádió vevő kártya Beépített puffer akkumulátorok Beépített mikrokontroller vezérelt NiMH akkumulátorok Végtelen csavaros automatizálás szárnyas kapukhoz Mindenféle méretű oszlopra való telepítéshez alkalmas, még a legkisebb méretű oszlopokhoz is. Könnyen szerelhető, kőműves-munka nélkül. A működési ciklusok számának köszönhetően a terméket rendkívül hosszú élettartam jellemzi. Előre kábelezett csatlakozók 2 év Cardin Elettronica garancia 2 év / ciklus ( ciklus utcai sorompóknál) Oldal 16 u 19

11 AUTOMATIZÁLÁS Földbe rejtett automatizálás szárnyas kapukhoz Kifejezetten alkalmas az olyan telepítésekhez, ahol az oszlopra való szerelés nem kivitelezhető, és ahol az automatizálásnak teljesen rejtettnek kell lennie. Automatizálás billenő garázsajtókhoz Könnyen illeszthető mindenféle típusú billenő garázsajtóhoz. Alig észrevehetően illeszkedik az ajtó szerkezetébe, megtartva annak mechanikai szilárdságát is. Kiegyensúlyozott választás problémamentes használathoz. Automatizálás utcai sorompókhoz Optimális hatékonyság és tökéletes megjelenés. A működési mozdulatok kifogástalanok, de nyugalmi helyzetben is jó érzés rájuk pillantani. 11 Oldal 20 u 21 Oldal 24 u 25 Oldal 28 u 31 Automatizálás tolókapukhoz A termékvonallal mindenféle méretű tolókapu mozgatása megoldható. Kompakt kivitel és tolókapuk széles választékához való alkalmazhatóság jellemzi. Alig észrevehetően illeszkedik a kapu szerkezetébe, és ellenáll a légköri hatásoknak. Láncos automatizálás szekcionált ajtókhoz Fáradhatatlanul mozgatják az ajtót az egész működési ciklus alatt. Kiváló megjelenés és megbízható működés jellemzi. Élenjáró technológia. Általános kiegészítők Egy helyesen telepített rendszer biztonságot és megbízhatóságot garantál. A telepítést a helyi szabványoknak és előírásoknak megfelelően kell elvégezni. Oldal 22 u 23 Oldal 26 u 27 Oldal 32

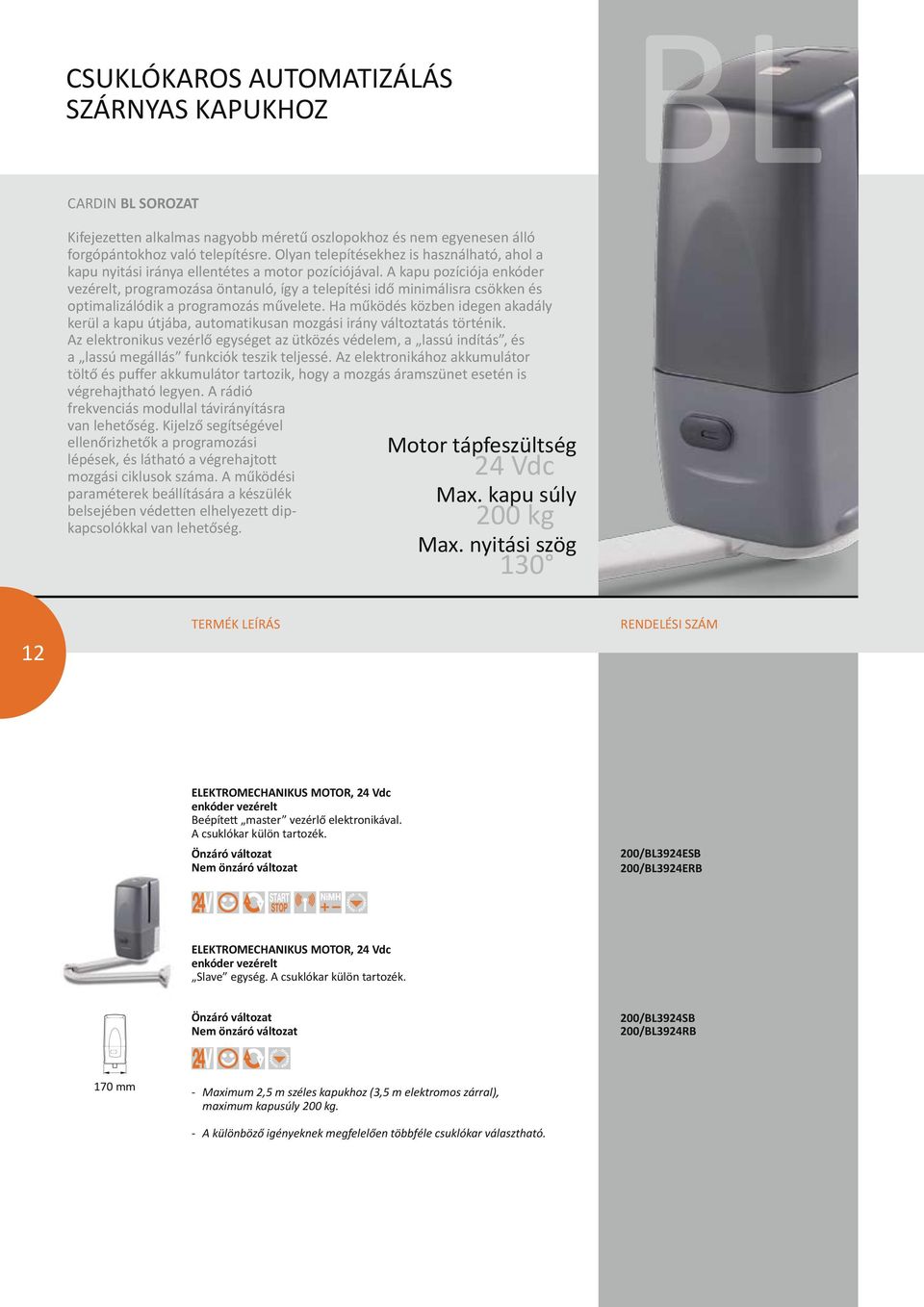

12 CSUKLÓKAROS AUTOMATIZÁLÁS SZÁRNYAS KAPUKHOZ BL CARDIN BL SOROZAT Kifejezetten alkalmas nagyobb méretű oszlopokhoz és nem egyenesen álló forgópántokhoz való telepítésre. Olyan telepítésekhez is használható, ahol a kapu nyitási iránya ellentétes a motor pozíciójával. A kapu pozíciója enkóder vezérelt, programozása öntanuló, így a telepítési idő minimálisra csökken és optimalizálódik a programozás művelete. Ha működés közben idegen akadály kerül a kapu útjába, automatikusan mozgási irány változtatás történik. Az elektronikus vezérlő egységet az ütközés védelem, a lassú indítás, és a lassú megállás funkciók teszik teljessé. Az elektronikához akkumulátor töltő és puffer akkumulátor tartozik, hogy a mozgás áramszünet esetén is végrehajtható legyen. A rádió frekvenciás modullal távirányításra van lehetőség. Kijelző segítségével ellenőrizhetők a programozási lépések, és látható a végrehajtott mozgási ciklusok száma. A működési 24 Vdc paraméterek beállítására a készülék belsejében védetten elhelyezett dipkapcsolókkal van 200 kg lehetőség. Motor tápfeszültség Max. kapu súly Max. nyitási szög ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt Beépített master vezérlő elektronikával. A csuklókar külön tartozék. Önzáró változat Nem önzáró változat 200/BL3924ESB 200/BL3924ERB ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt Slave egység. A csuklókar külön tartozék. Önzáró változat Nem önzáró változat 200/BL3924SB 200/BL3924RB 170 mm - Maximum 2,5 m széles kapukhoz (3,5 m elektromos zárral), maximum kapusúly 200 kg. - A különböző igényeknek megfelelően többféle csuklókar választható.

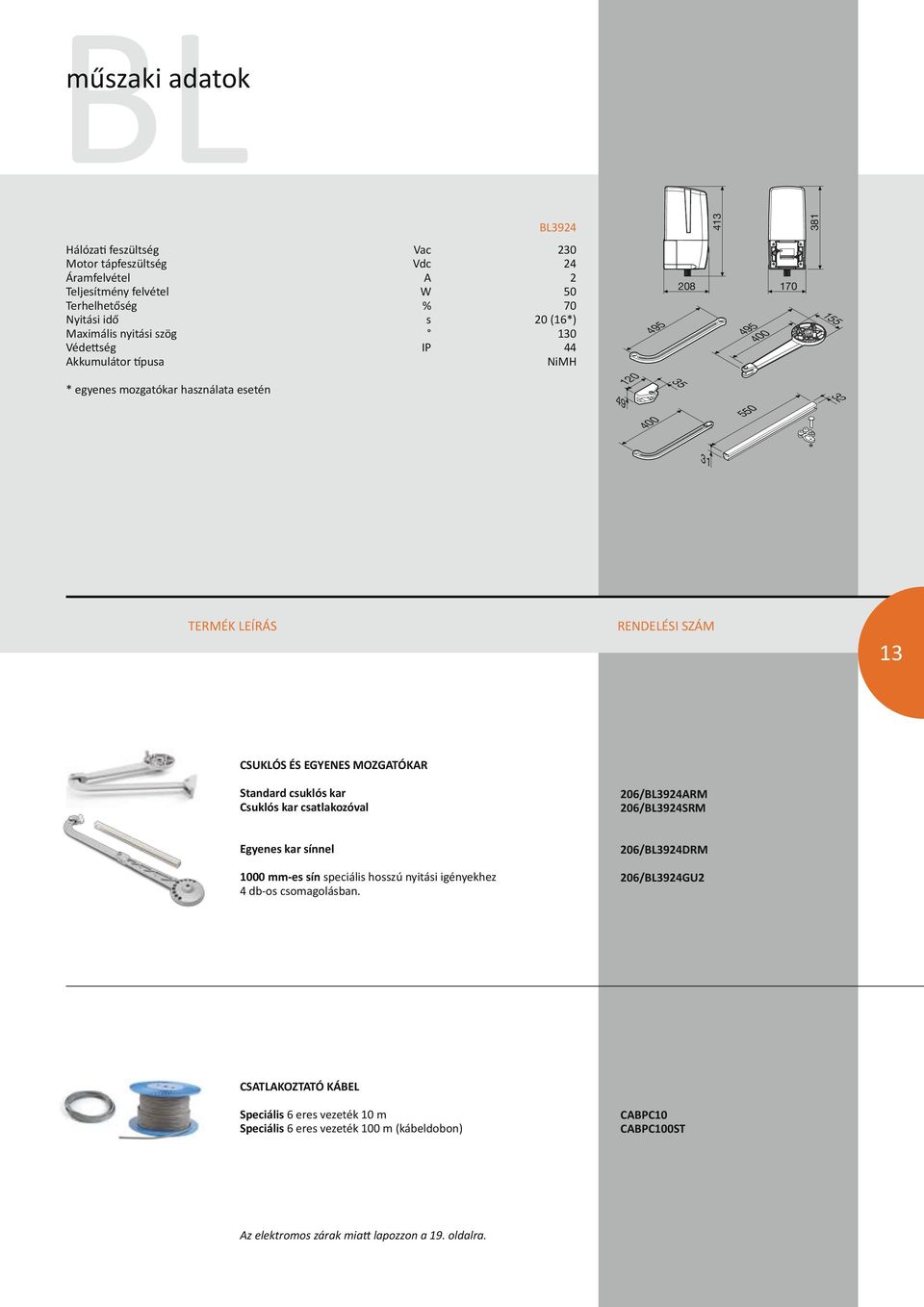

13 BL műszaki adatok BL Hálózati feszültség Vac 230 Motor tápfeszültség Vdc 24 Áramfelvétel A 2 Teljesítmény felvétel W 50 Terhelhetőség % 70 Nyitási idő s 20 (16*) Maximális nyitási szög 130 Védettség IP 44 Akkumulátor típusa NiMH * egyenes mozgatókar használata esetén CSUKLÓS ÉS EGYENES MOZGATÓKAR Standard csuklós kar Csuklós kar csatlakozóval 206/BL3924ARM 206/BL3924SRM Egyenes kar sínnel 1000 mm-es sín speciális hosszú nyitási igényekhez 4 db-os csomagolásban. 206/BL3924DRM 206/BL3924GU2 CSATLAKOZTATÓ KÁBEL Speciális 6 eres vezeték 10 m Speciális 6 eres vezeték 100 m (kábeldobon) CABPC10 CABPC100ST Az elektromos zárak miatt lapozzon a 19. oldalra.

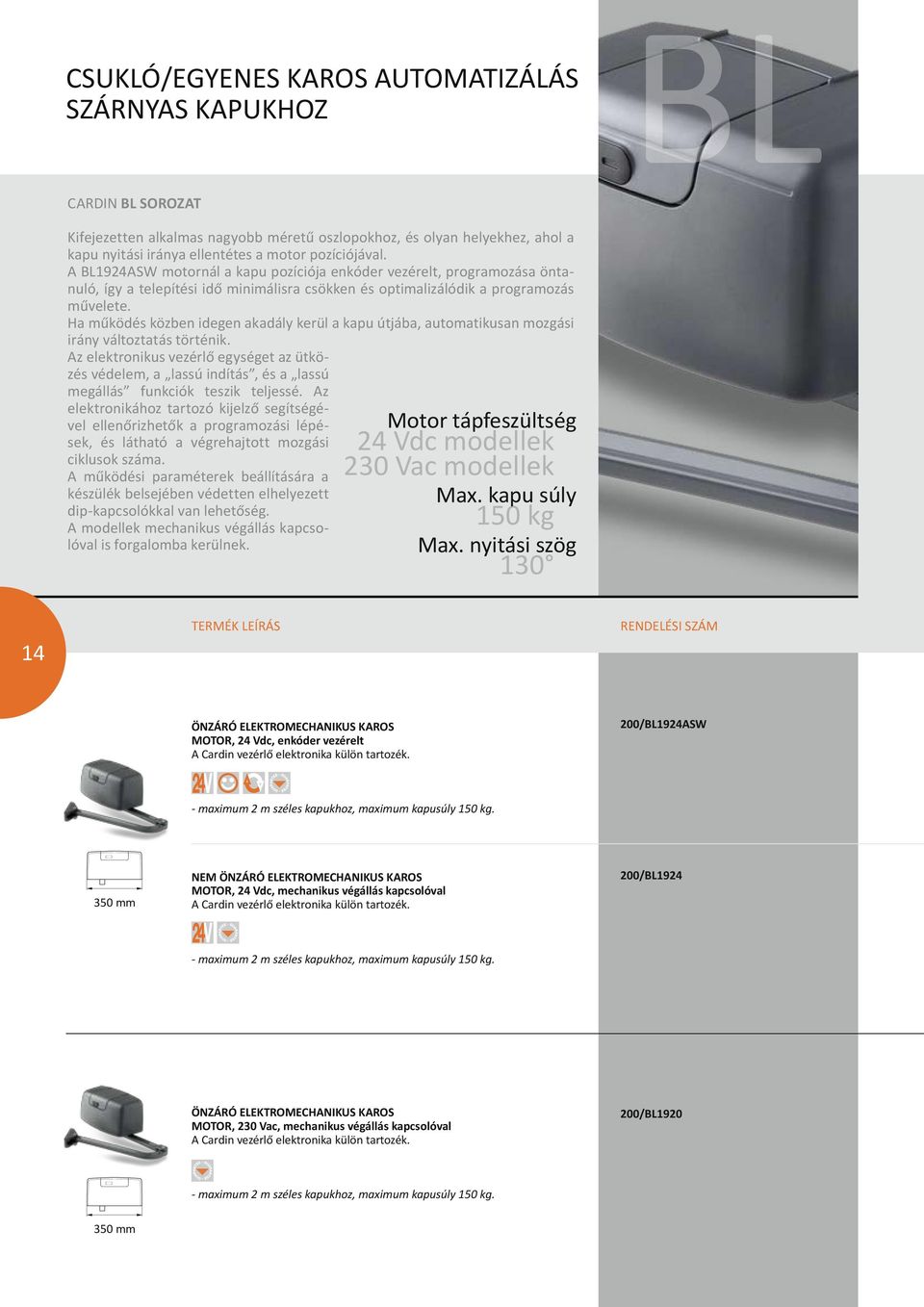

14 CSUKLÓ/EGYENES KAROS AUTOMATIZÁLÁS SZÁRNYAS KAPUKHOZ BL CARDIN BL SOROZAT Kifejezetten alkalmas nagyobb méretű oszlopokhoz, és olyan helyekhez, ahol a kapu nyitási iránya ellentétes a motor pozíciójával. A BL1924ASW motornál a kapu pozíciója enkóder vezérelt, programozása öntanuló, így a telepítési idő minimálisra csökken és optimalizálódik a programozás művelete. Ha működés közben idegen akadály kerül a kapu útjába, automatikusan mozgási irány változtatás történik. Az elektronikus vezérlő egységet az ütközés védelem, a lassú indítás, és a lassú megállás funkciók teszik teljessé. Az elektronikához tartozó kijelző segítségével ellenőrizhetők a programozási lépések, és látható a végrehajtott mozgási ciklusok száma. A működési paraméterek beállítására a készülék belsejében védetten elhelyezett dip-kapcsolókkal van lehetőség. A modellek mechanikus végállás kapcsolóval is forgalomba kerülnek. Motor tápfeszültség 24 Vdc modellek 230 Vac modellek Max. kapu súly 150 kg Max. nyitási szög ÖNZÁRÓ ELEKTROMECHANIKUS KAROS MOTOR, 24 Vdc, enkóder vezérelt A Cardin vezérlő elektronika külön tartozék. 200/BL1924ASW - maximum 2 m széles kapukhoz, maximum kapusúly 150 kg. 350 mm NEM ÖNZÁRÓ ELEKTROMECHANIKUS KAROS MOTOR, 24 Vdc, mechanikus végállás kapcsolóval A Cardin vezérlő elektronika külön tartozék. 200/BL maximum 2 m széles kapukhoz, maximum kapusúly 150 kg. ÖNZÁRÓ ELEKTROMECHANIKUS KAROS MOTOR, 230 Vac, mechanikus végállás kapcsolóval A Cardin vezérlő elektronika külön tartozék. 200/BL maximum 2 m széles kapukhoz, maximum kapusúly 150 kg. 350 mm

15 BL műszaki adatok BL1924 BL1924ASW Motor tápfeszültség Vdc Áramfelvétel A 3,5 2 Teljesítmény felvétel W Terhelhetőség % Nyitási idő s 12,5 12,5 Maximális nyitási szög Védettség IP BL1920 Hálózati feszültség Vac 230 Motor tápfeszültség Vac 230 Áramfelvétel A 1,3 Teljesítmény felvétel W 290 Terhelhetőség % 25 Maximális nyitási szög 130 Védettség IP VEZÉRLŐ ELEKTRONIKA (BL1924ASW-hez enkóderrel) Mikroprocesszoros vezérlő elektronika akkumulátorokkal, akkumulátor töltővel, beépített S449 rádió vevő modullal. CC242ESSB VEZÉRLŐ ELEKTRONIKA (BL1924-hez enkóder nélkül) Vezérlő elektronika transzformátorral, egy vagy két motorhoz. Alap változat Akkumulátor töltővel Akkumulátor töltővel és akkumulátorokkal PRG85220C PRG85221C PRG8522CC További információért lapozzon az 51. oldalra. VEZÉRLŐ ELEKTRONIKA egy 230 Vac motor vezérléséhez. PRG További információért lapozzon az 52. oldalra. VEZÉRLŐ ELEKTRONIKA két 230 Vac motor vezérléséhez. PRG További információért lapozzon az 52. oldalra. CSATLAKOZTATÓ KÁBEL Speciális 6 eres vezeték 10 m Speciális 6 eres vezeték 100 m (kábeldobon) CABPC10 CABPC100ST Az elektromos zárak miatt lapozzon a 19. oldalra.

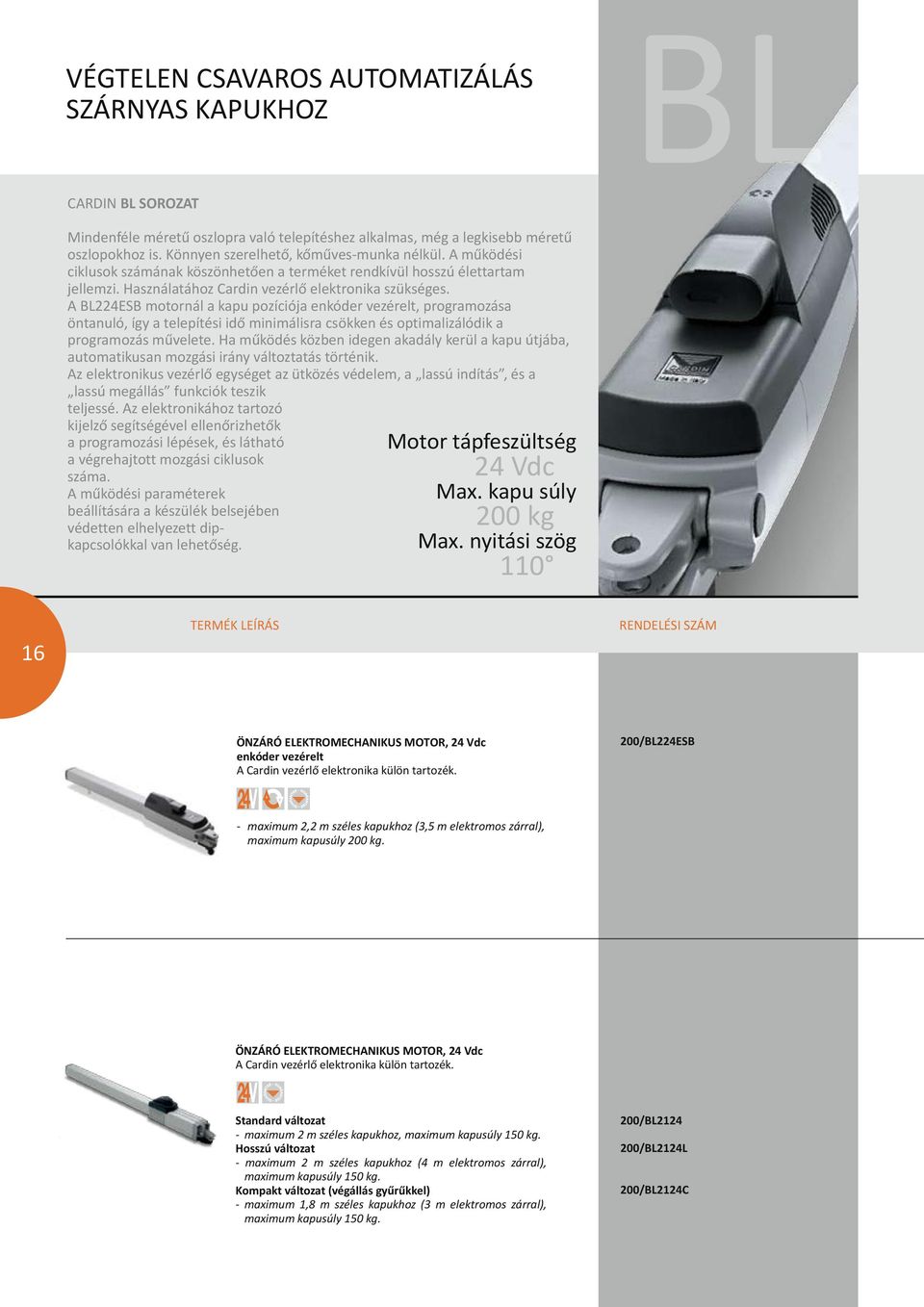

16 VÉGTELEN CSAVAROS AUTOMATIZÁLÁS SZÁRNYAS KAPUKHOZ BL CARDIN BL SOROZAT Mindenféle méretű oszlopra való telepítéshez alkalmas, még a legkisebb méretű oszlopokhoz is. Könnyen szerelhető, kőműves-munka nélkül. A működési ciklusok számának köszönhetően a terméket rendkívül hosszú élettartam jellemzi. Használatához Cardin vezérlő elektronika szükséges. A BL224ESB motornál a kapu pozíciója enkóder vezérelt, programozása öntanuló, így a telepítési idő minimálisra csökken és optimalizálódik a programozás művelete. Ha működés közben idegen akadály kerül a kapu útjába, automatikusan mozgási irány változtatás történik. Az elektronikus vezérlő egységet az ütközés védelem, a lassú indítás, és a lassú megállás funkciók teszik teljessé. Az elektronikához tartozó kijelző segítségével ellenőrizhetők a programozási lépések, és látható a végrehajtott mozgási ciklusok száma. 24 Vdc A működési paraméterek beállítására a készülék belsejében védetten elhelyezett dipkapcsolókkal van 200 kg lehetőség. Motor tápfeszültség Max. kapu súly Max. nyitási szög ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt A Cardin vezérlő elektronika külön tartozék. 200/BL224ESB - maximum 2,2 m széles kapukhoz (3,5 m elektromos zárral), maximum kapusúly 200 kg. ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc A Cardin vezérlő elektronika külön tartozék. Standard változat - maximum 2 m széles kapukhoz, maximum kapusúly 150 kg. Hosszú változat - maximum 2 m széles kapukhoz (4 m elektromos zárral), maximum kapusúly 150 kg. Kompakt változat (végállás gyűrűkkel) - maximum 1,8 m széles kapukhoz (3 m elektromos zárral), maximum kapusúly 150 kg. 200/BL /BL2124L 200/BL2124C

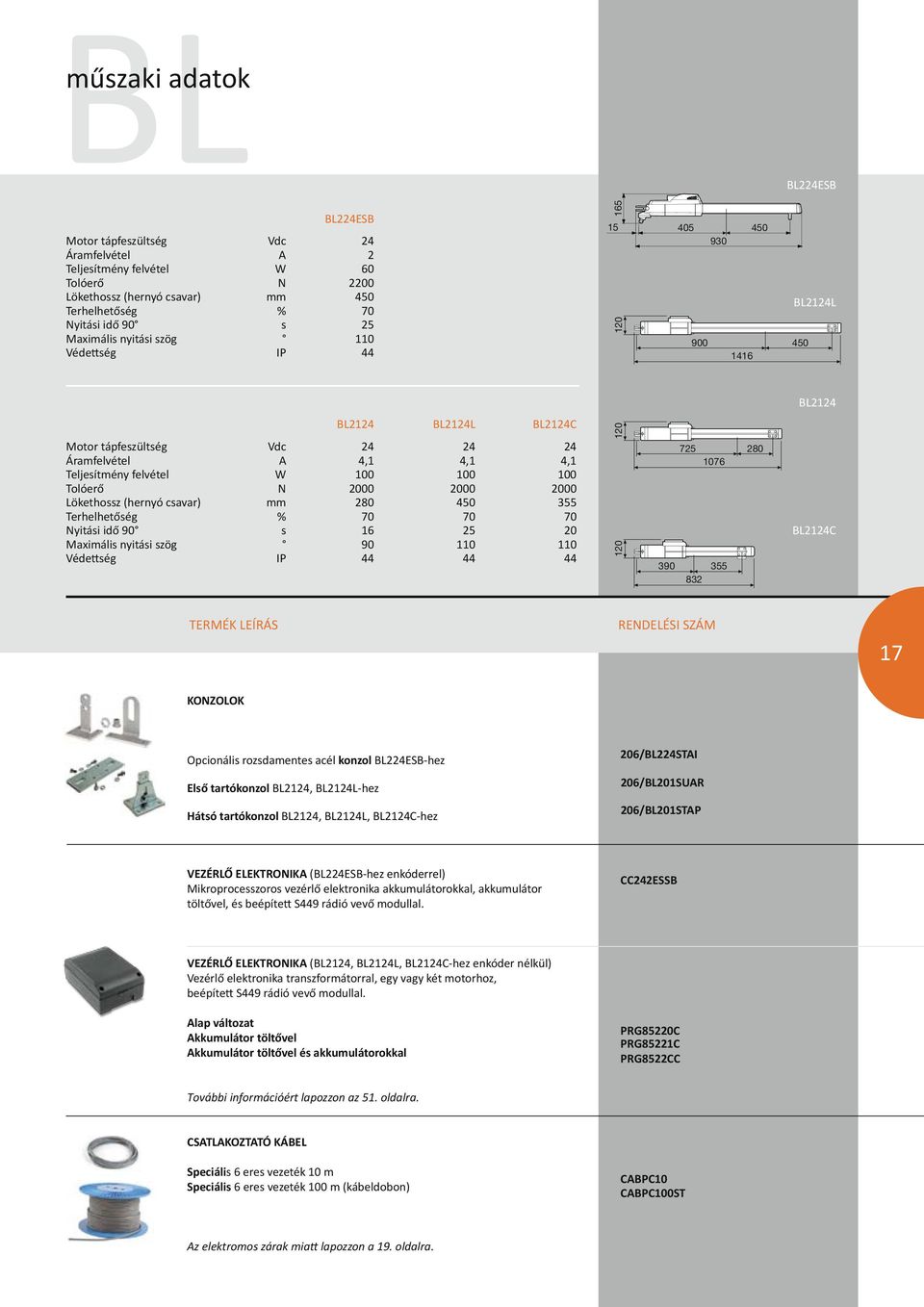

17 műszaki adatok BL224ESB BL BL224ESB 165 Motor tápfeszültség Vdc 24 Áramfelvétel A 2 Teljesítmény felvétel W 60 Tolóerő N 2200 Lökethossz (hernyó csavar) mm 450 Terhelhetőség % 70 Nyitási idő 90 s 25 Maximális nyitási szög 110 Védettség IP BL2124L 450 BL2124 BL2124 BL2124L BL2124C Motor tápfeszültség Vdc Áramfelvétel A 4,1 4,1 4,1 Teljesítmény felvétel W Tolóerő N Lökethossz (hernyó csavar) mm Terhelhetőség % Nyitási idő 90 s Maximális nyitási szög Védettség IP BL2124C 17 KONZOLOK Opcionális rozsdamentes acél konzol BL224ESB-hez Első tartókonzol BL2124, BL2124L-hez Hátsó tartókonzol BL2124, BL2124L, BL2124C-hez 206/BL224STAI 206/BL201SUAR 206/BL201STAP VEZÉRLŐ ELEKTRONIKA (BL224ESB-hez enkóderrel) Mikroprocesszoros vezérlő elektronika akkumulátorokkal, akkumulátor töltővel, és beépített S449 rádió vevő modullal. CC242ESSB VEZÉRLŐ ELEKTRONIKA (BL2124, BL2124L, BL2124C-hez enkóder nélkül) Vezérlő elektronika transzformátorral, egy vagy két motorhoz, beépített S449 rádió vevő modullal. Alap változat Akkumulátor töltővel Akkumulátor töltővel és akkumulátorokkal PRG85220C PRG85221C PRG8522CC További információért lapozzon az 51. oldalra. CSATLAKOZTATÓ KÁBEL Speciális 6 eres vezeték 10 m Speciális 6 eres vezeték 100 m (kábeldobon) CABPC10 CABPC100ST Az elektromos zárak miatt lapozzon a 19. oldalra.

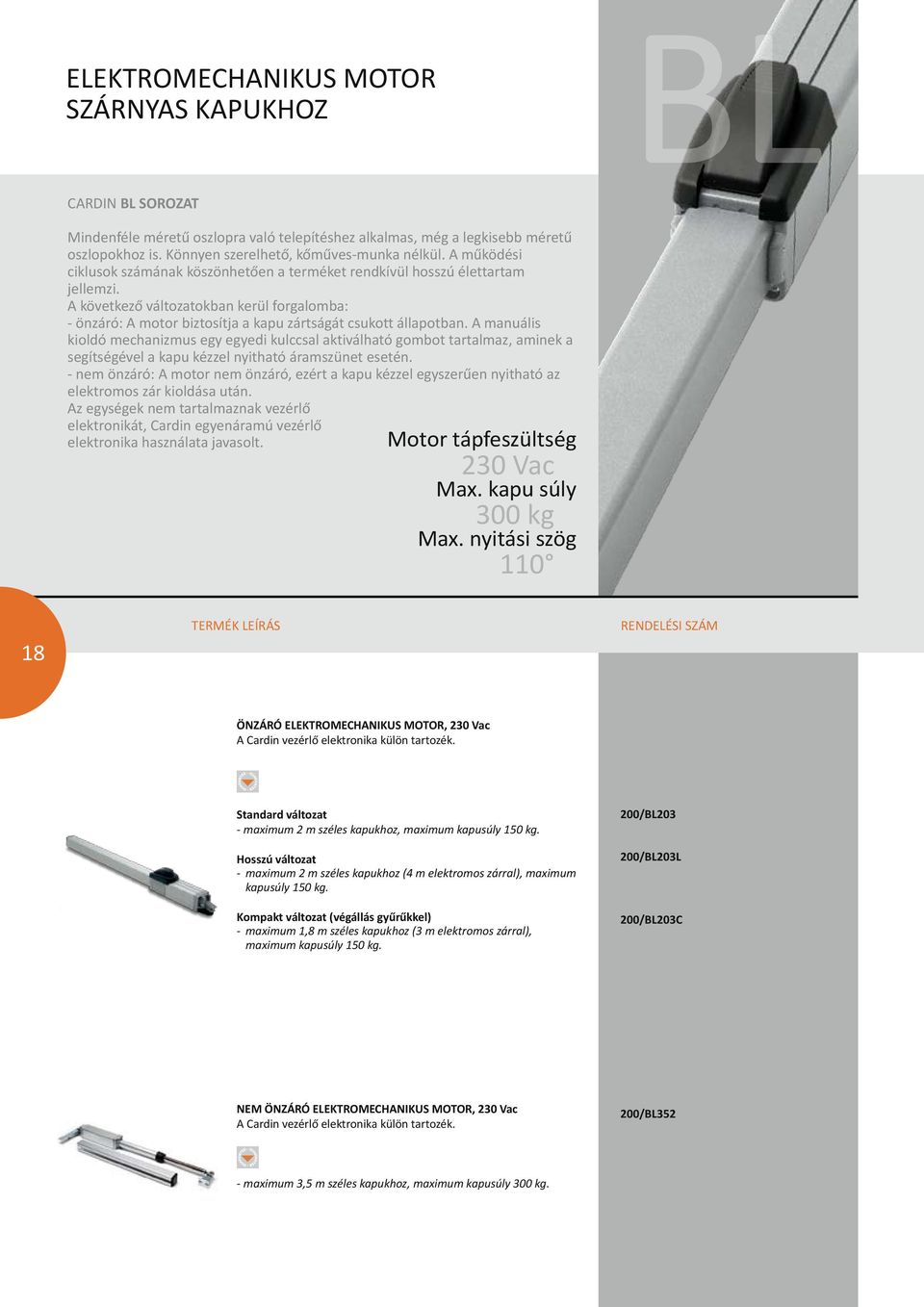

18 ELEKTROMECHANIKUS MOTOR SZÁRNYAS KAPUKHOZ BL CARDIN BL SOROZAT Mindenféle méretű oszlopra való telepítéshez alkalmas, még a legkisebb méretű oszlopokhoz is. Könnyen szerelhető, kőműves-munka nélkül. A működési ciklusok számának köszönhetően a terméket rendkívül hosszú élettartam jellemzi. A következő változatokban kerül forgalomba: - önzáró: A motor biztosítja a kapu zártságát csukott állapotban. A manuális kioldó mechanizmus egy egyedi kulccsal aktiválható gombot tartalmaz, aminek a segítségével a kapu kézzel nyitható áramszünet esetén. - nem önzáró: A motor nem önzáró, ezért a kapu kézzel egyszerűen nyitható az elektromos zár kioldása után. Az egységek nem tartalmaznak vezérlő elektronikát, Cardin egyenáramú vezérlő elektronika használata javasolt. Motor tápfeszültség 230 Vac Max. kapu súly 300 kg Max. nyitási szög ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 230 Vac A Cardin vezérlő elektronika külön tartozék. Standard változat - maximum 2 m széles kapukhoz, maximum kapusúly 150 kg. Hosszú változat - maximum 2 m széles kapukhoz (4 m elektromos zárral), maximum kapusúly 150 kg. Kompakt változat (végállás gyűrűkkel) - maximum 1,8 m széles kapukhoz (3 m elektromos zárral), maximum kapusúly 150 kg. 200/BL /BL203L 200/BL203C NEM ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 230 Vac A Cardin vezérlő elektronika külön tartozék. 200/BL352 - maximum 3,5 m széles kapukhoz, maximum kapusúly 300 kg.

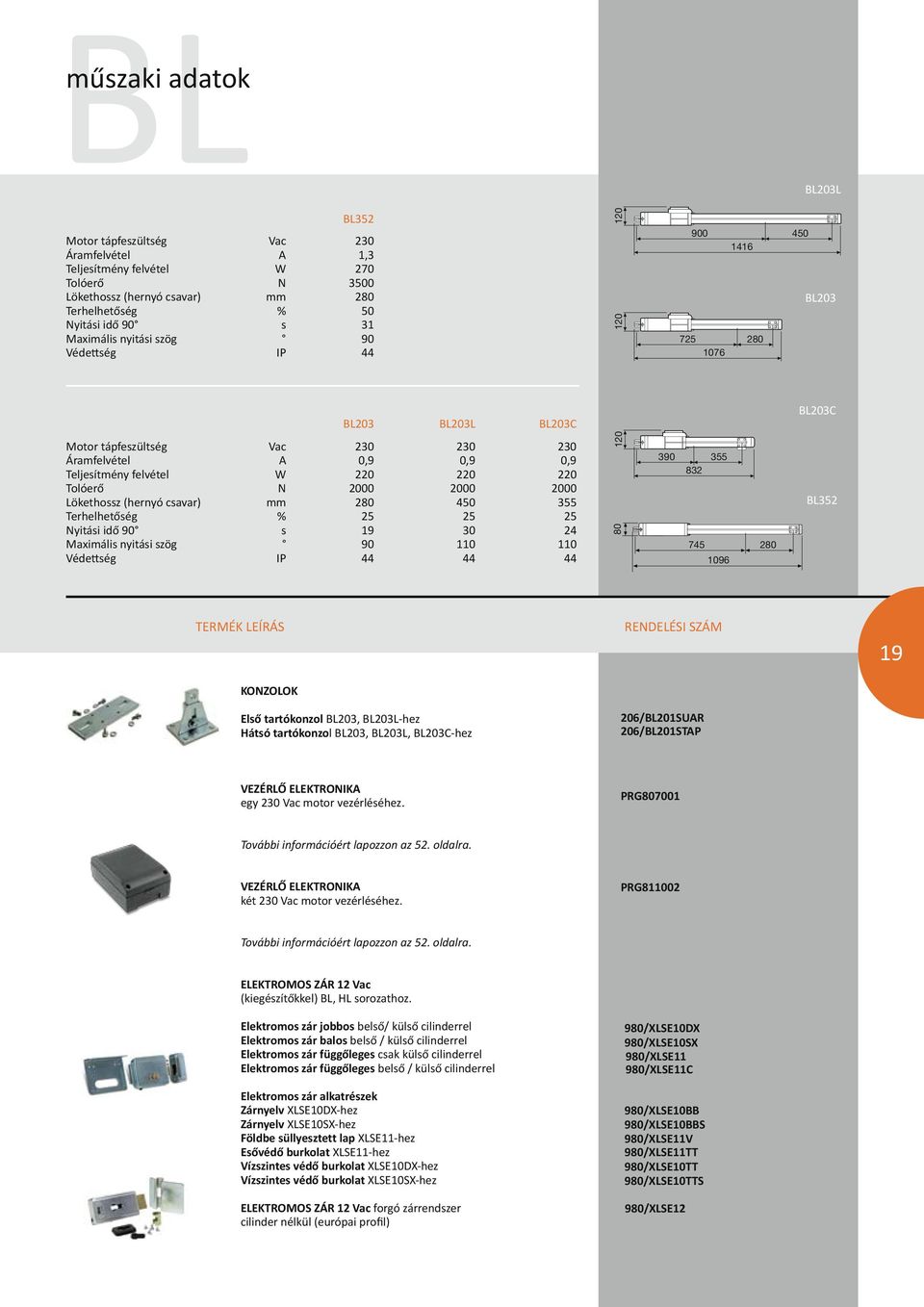

19 BL műszaki adatok BL352 BL203L Motor tápfeszültség Vac 230 Áramfelvétel A 1,3 Teljesítmény felvétel W 270 Tolóerő N 3500 Lökethossz (hernyó csavar) mm 280 Terhelhetőség % 50 Nyitási idő 90 s 31 Maximális nyitási szög 90 Védettség IP BL BL203 BL203L BL203C BL203C Motor tápfeszültség Vac Áramfelvétel A 0,9 0,9 0,9 Teljesítmény felvétel W Tolóerő N Lökethossz (hernyó csavar) mm Terhelhetőség % Nyitási idő 90 s Maximális nyitási szög Védettség IP BL352 KONZOLOK Első tartókonzol BL203, BL203L-hez Hátsó tartókonzol BL203, BL203L, BL203C-hez 206/BL201SUAR 206/BL201STAP 19 VEZÉRLŐ ELEKTRONIKA egy 230 Vac motor vezérléséhez. PRG További információért lapozzon az 52. oldalra. VEZÉRLŐ ELEKTRONIKA két 230 Vac motor vezérléséhez. PRG További információért lapozzon az 52. oldalra. ELEKTROMOS ZÁR 12 Vac (kiegészítőkkel) BL, HL sorozathoz. Elektromos zár jobbos belső/ külső cilinderrel Elektromos zár balos belső / külső cilinderrel Elektromos zár függőleges csak külső cilinderrel Elektromos zár függőleges belső / külső cilinderrel Elektromos zár alkatrészek Zárnyelv XLSE10DX-hez Zárnyelv XLSE10SX-hez Földbe süllyesztett lap XLSE11-hez Esővédő burkolat XLSE11-hez Vízszintes védő burkolat XLSE10DX-hez Vízszintes védő burkolat XLSE10SX-hez ELEKTROMOS ZÁR 12 Vac forgó zárrendszer cilinder nélkül (európai profil) 980/XLSE10DX 980/XLSE10SX 980/XLSE11 980/XLSE11C 980/XLSE10BB 980/XLSE10BBS 980/XLSE11V 980/XLSE11TT 980/XLSE10TT 980/XLSE10TTS 980/XLSE12

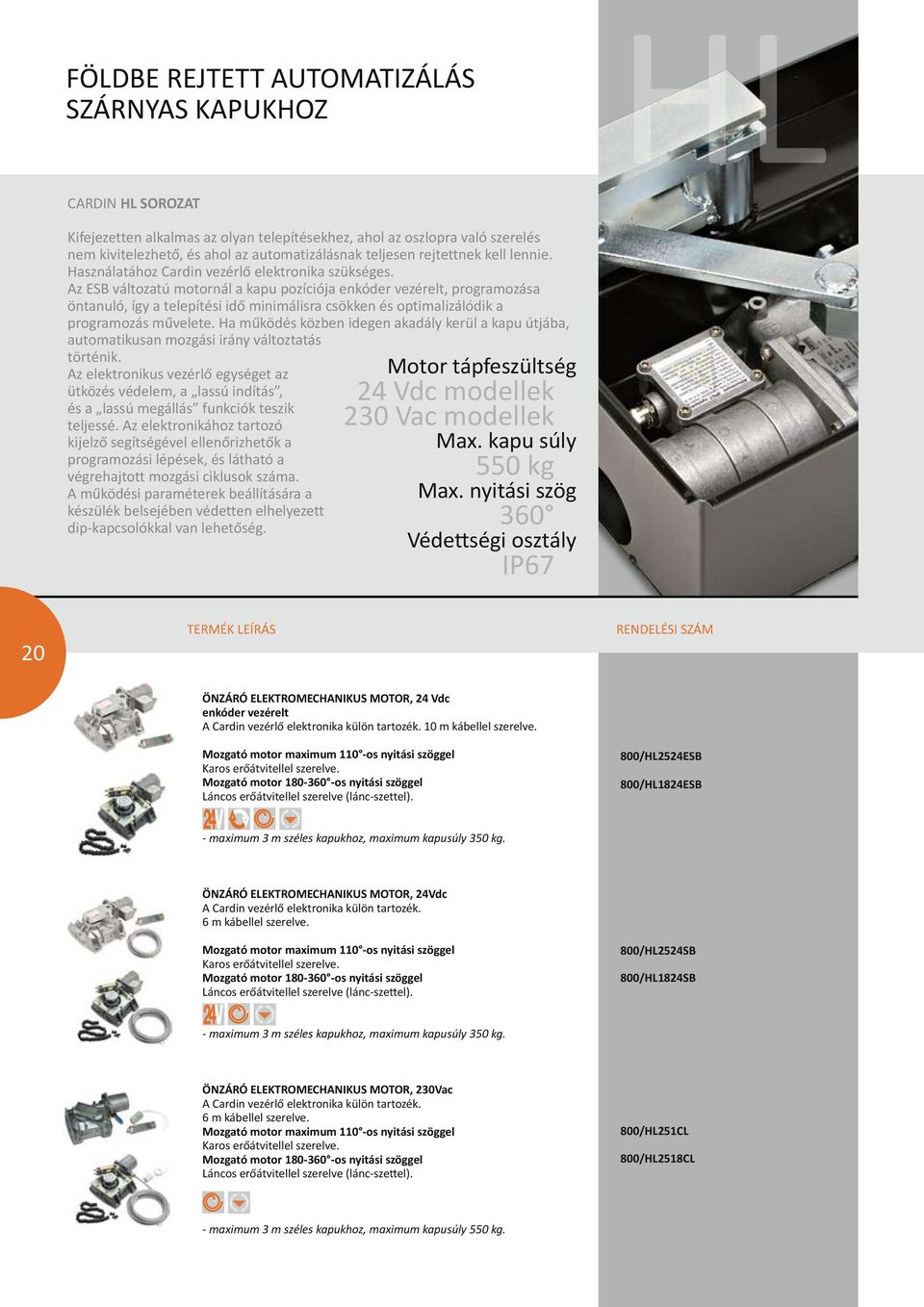

20 FÖLDBE REJTETT AUTOMATIZÁLÁS SZÁRNYAS KAPUKHOZ HL CARDIN HL SOROZAT Kifejezetten alkalmas az olyan telepítésekhez, ahol az oszlopra való szerelés nem kivitelezhető, és ahol az automatizálásnak teljesen rejtettnek kell lennie. Használatához Cardin vezérlő elektronika szükséges. Az ESB változatú motornál a kapu pozíciója enkóder vezérelt, programozása öntanuló, így a telepítési idő minimálisra csökken és optimalizálódik a programozás művelete. Ha működés közben idegen akadály kerül a kapu útjába, automatikusan mozgási irány változtatás történik. Az elektronikus vezérlő egységet az ütközés védelem, a lassú indítás, 24 Vdc modellek és a lassú megállás funkciók teszik teljessé. Az elektronikához tartozó 230 Vac modellek kijelző segítségével ellenőrizhetők a programozási lépések, és látható a végrehajtott mozgási ciklusok száma. 550 kg A működési paraméterek beállítására a készülék belsejében védetten elhelyezett 360 dip-kapcsolókkal van lehetőség. Motor tápfeszültség Max. kapu súly Max. nyitási szög Védettségi osztály IP67 20 ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt A Cardin vezérlő elektronika külön tartozék. 10 m kábellel szerelve. Mozgató motor maximum 110 -os nyitási szöggel Karos erőátvitellel szerelve. Mozgató motor os nyitási szöggel Láncos erőátvitellel szerelve (lánc-szettel). 800/HL2524ESB 800/HL1824ESB - maximum 3 m széles kapukhoz, maximum kapusúly 350 kg. ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24Vdc A Cardin vezérlő elektronika külön tartozék. 6 m kábellel szerelve. Mozgató motor maximum 110 -os nyitási szöggel Karos erőátvitellel szerelve. Mozgató motor os nyitási szöggel Láncos erőátvitellel szerelve (lánc-szettel). 800/HL2524SB 800/HL1824SB - maximum 3 m széles kapukhoz, maximum kapusúly 350 kg. ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 230Vac A Cardin vezérlő elektronika külön tartozék. 6 m kábellel szerelve. Mozgató motor maximum 110 -os nyitási szöggel Karos erőátvitellel szerelve. Mozgató motor os nyitási szöggel Láncos erőátvitellel szerelve (lánc-szettel). 800/HL251CL 800/HL2518CL - maximum 3 m széles kapukhoz, maximum kapusúly 550 kg.

21 HL műszaki adatok HL2524ESB HL2524SB HL251CL Műszaki adatok HL1824ESB HL1824SB HL2518CL - Motor tápfeszültség V 24Vdc 24Vdc 230Vac - Áramfelvétel A 2 4,1 1,9 - Teljesítmény felvétel W Terhelhetőség % Hajtómű fordulatszám ford./min 0,8 0,9 1,1 - Nyitási idő 90 s ,5 - Nyitási idő 110 s Nyitási idő 140 s Nyitási idő 180 s Nyomaték Nm Védettség IP SÜLLYESZTŐ DOBOZOK Acél süllyesztő doboz, kataforézis bevonattal. Különleges, a környezetre veszélytelen festékkel kezelve, amely növeli a védelmet a légköri hatásokkal és a korrózióval szemben. A festési művelet során nem használtak környezetre ártalmas nehéz fémet. Kulcsos kézi kioldóval szerelve, cink bevonatú, csapágyazott karral. A burkolat rozsdamentes acél. Acél doboz HL251CL, HL2524SB, HL2524ESB-hez Nyitási szög: Acél doboz HL2518CL, HL1824SB, HL1824ESB-hez Nyitási szög: KIEGÉSZÍTŐ KÉSZLET 140 -OS NYITÁSI SZÖGHÖZ a motorok nyitási szögének növeléséhez 110 -ról 140 -ra. 806/HLCF1 806/HLCF18 806/HLCA140 VEZÉRLŐ ELEKTRONIKA (HL ESB-hez enkóderrel) Mikroprocesszoros vezérlő elektronika akkumulátorokkal, akkumulátor töltővel, beépített S449 rádió vevő modullal. CC242ESSB VEZÉRLŐ ELEKTRONIKA (HL SB-hez enkóder nélkül) Vezérlő elektronika transzformátorral, egy vagy két motorhoz, beépített S449 rádió vevő modullal. Alap változat Akkumulátor töltővel Akkumulátor töltővel és akkumulátorokkal PRG85220C PRG85221C PRG8522CC További információért lapozzon az 51. oldalra. VEZÉRLŐ ELEKTRONIKA (HL CL-hez) két 230 Vac motor vezérléséhez. Max. motor teljesítmény W. További információért lapozzon az 52. oldalra. PRG Az elektromos zárak miatt lapozzon a 19. oldalra.

22 AUTOMATIZÁLÁS TOLÓKAPUKHOZ SL CARDIN SL SOROZAT A telepítés bármilyen kapu szerkezetre lehetséges, a kapu bal és jobb oldalára is. A motorok családi és ipari felhasználásra egyaránt alkalmazhatók. A beépített vezérlő elektronika lehetővé teszi az enkóder vezérelt kapu pozíció beállítást, programozása öntanuló, így a telepítési idő minimálisra csökken és optimalizálódik a programozás művelete. Ha működés közben idegen akadály kerül a kapu útjába, automatikusan mozgási irány változtatás történik. Az elektronikus vezérlő egységet az ütközés védelem, a lassú indítás, és a lassú megállás funkciók teszik teljessé. Az elektronikához akkumulátor töltő és puffer akkumulátor tartozik, hogy a mozgás áramszünet esetén is végrehajtható legyen. A rádió frekvenciás modullal távirányításra van lehetőség. Kijelző segítségével ellenőrizhetők a programozási lépések, és látható a végrehajtott mozgási ciklusok száma. A működési paraméterek beállítására a készülék belsejében védetten elhelyezett dipkapcsolókkal van lehetőség. 24 Vdc A modellek mechanikus végálláskapcsolóval is forgalomba 3000 kg kerülnek. Motor tápfeszültség Max. kapu súly Max. terhelhetőség 100% 22 ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt 100/SL324EBSB - maximum kapusúly 3000 kg. ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt 100/SL maximum kapusúly 1500 kg. ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt Fogaskerék magasság H100. Akkumulátor töltő és akkumulátor nélküli változat 101/SL424E9CB 101/SL424E9 - maximum kapusúly 400 kg. ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc mechanikus végálláskapcsolóval Fogaskerék magasság H /SL4024M9 - maximum kapusúly 400 kg.

23 SL műszaki adatok SL324EBSB SL1524 SL424E9CB SL4024M9 SL424E SL Általános adatok - Tápfeszültség Vac Frekvencia Hz Áramfelvétel A 1,1 0,9 0,6 0,6 - Teljesítmény felvétel W Terhelhetőség % Nyitási sebesség m/perc 8 9,3 9,2 8,5 - Max. nyomaték Nm Működési hőmérséklet C Védettség IP SL Motor adatok - Motor tápfeszültség Vdc Max. teljesítmény W Áramfelvétel A 4,5 3,5 1,8 1,8 SL424E9CB SL424E9 SL4024M9 Beépített rádióvevő - Frekvencia MHz Csatornák száma db Funkciók száma db Felhasználók száma db Akkumulátor típus - Modell Pb Pb NiMH Pb FOGASLÉC tolókapuhoz galvanizált acélból. Ipari alkalmazásokhoz is használható. Hegeszthető változat 2 m - 22 mm x 22 mm M4 Csavarral rögzíthető változat 1 m - 30 mm x 12 mm M4 106/SLOAC 106/SLOAC2 FOGASLÉC tolókapuhoz, üvegszállal és acél betéttel megerősített műanyagból. Méretek: 30 mm x 20 mm M4, 1 m-es darabokban. Felső rögzítésű változat Alsó rögzítésű változat 106/CRENY 106/CRENY1 AKKUMULÁTOR TÖLTŐ SZETT + AKKUMULÁTOR 101/SL424E9 motorhoz áramkimaradás áthidalására. PRG424BC

24 AUTOMATIZÁLÁS BILLENŐ GARÁZSAJTÓKHOZ GL CARDIN GL SOROZAT A terméket a vezérlő elektronika, a rádió vevő modul, és a térvilágítás teszi komplett rendszerré. Az ajtó pozíciója enkóder vezérelt, programozása öntanuló, így a telepítési idő minimálisra csökken és optimalizálódik a programozás művelete. Ha működés közben idegen akadály kerül az ajtó útjába, automatikusan mozgási irány változtatás történik. Az elektronikus vezérlő egységet az ütközés védelem, a lassú indítás, és a lassú megállás funkciók teszik teljessé. Az elektronikához tartozó kijelző segítségével ellenőrizhetők a programozási lépések, és látható a végrehajtott mozgási ciklusok száma. A 4 méternél szélesebb vagy a beépített gyalogos ajtóval rendelkező garázsajtóknál szükséges egy második, slave motor használata. A GL20 modellnél az ajtó pozíció vezérlése mechanikus végállás kapcsolóval történik. Motor tápfeszültség 24 Vdc modellek 230 Vac modellek Max. terhelhetőség 70 % Master automatizálás beépített elektronika 24 ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt Beépített master vezérlő elektronikával. A mozgató kar külön tartozék. Az akkumulátor töltő és akkumulátor külön tartozék. 310/GLB249M ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 24 Vdc Slave egység, GLB249M kiegészítésére olyan speciális alkalmazásokhoz, ahol két motor szükséges. A mozgató kar külön tartozék. 310/GLB249S ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 230 Vac mechanikus végállás kapcsolóval A mozgató kar külön tartozék. S Mhz "FM" rádióvevővel S Mhz "FM" rádióvevővel 310/GL20AP09 310/GL20AP08 ÖNZÁRÓ ELEKTROMECHANIKUS MOTOR, 230 Vac mechanikus végállás kapcsolóval A mozgató kar külön tartozék. 310/GL20A

25 GL műszaki adatok GLB GLB249M GL20AP09/08 Általános adatok - Tápfeszülség V (GLB249S) 230Vac (24dc) GL20A Frekvencia Hz Áram felvétel A 0,5 1,6 - Teljesítmény felvétel W Terhelhetőség % Hajtómű fordulatszám ford./perc 1,7 1,7 - Nyomaték Nm Működési hőmérséklet C Védettség IP GL20 Motor adatok - Motor tápfeszültség V 24Vdc 230Vac - Max. teljesítmény W Áramfelvétel A 2 1,6 Beépített rádióvevő GLB249M GL20AP09/08 - Frekvencia MHz / Csatornák száma Nr Funkciók száma Nr Felhasználók száma Nr Akkumulátor típus - Modell NiMH TENGELYPÁROK Tengelypár a motor középre rögzítéséhez, 1500 mm Tengelypár a motor középre rögzítéséhez, 2200 mm 316/GLOTG 316/GLOTG20 25 KIEGÉSZÍTŐ a motor oldalsó rögzítéséhez 316/GLOCGL TELESZKÓP KAROK Jobbra hajlított teleszkóp kar Balra hajlított teleszkóp kar Egyenes teleszkóp kar 700 mm Egy pár egyenes teleszkóp kar 700 mm Egyenes teleszkóp kar 1000 mm 316/GLO3A 316/GLO4A 316/GLO2AD 316/GLO2AD2 316/GLO6A TÁMASZTÓ KONZOL Motor tartó kiegészítés 2000 mm Opcionális motor tartó konzol, 720 mm (csak GL20-hoz) 316/GLOPS2 316/GLOPS KÜLSŐ KÉZI KIOLDÓ 2000 mm hosszú kioldó (csak GLB249-hez) 2000 mm hosszú kioldó 4000 mm hosszú kioldó 316/GL24SB 316/GL20SB 316/GL20SB4 AKKUMULÁTOR TÖLTŐ SZETT + AKKUMULÁTOR GLB249M motorhoz áramkimaradás áthidalására. PRG249BCN TÖMSZELENCE KÉSZLET 16 mm átmérőjű tömszelence. 316/GLB24PC

26 LÁNCOS AUTOMATIZÁLÁS SZEKCIONÁLT AJTÓKHOZ GL CARDIN GL SOROZAT A terméket a vezérlő elektronika, a rádió vevő modul, és a térvilágítás teszi komplett rendszerré. A GL124EBSS modell akkumulátor töltővel és NiMH puffer akkumulátorokkal van felszerelve. Ennél a modellnél az ajtó pozíciója enkóder vezérelt, programozása öntanuló, így a telepítési idő minimálisra csökken és optimalizálódik a programozás művelete. Ha működés közben idegen akadály kerül az ajtó útjába, automatikusan mozgási irány változtatás történik. Az elektronikus vezérlő egységet az ütközés védelem, a lassú indítás, és a lassú megállás funkciók teszik Motor tápfeszültség teljessé. Az elektronikához tartozó kijelző segítségével ellenőrizhetők 24 Vdc a programozási lépések, és látható Max. terhelhetőség a végrehajtott mozgási ciklusok száma. 70 % A láncvezető sínt külön kell rendelni. Láncvezető sín A modellek mechanikus alumínium végálláskapcsolóval is forgalomba kerülnek. Max. ajtó magasság 5,7 m 26 ELEKTROMECHANIKUS MOTOR, 24 Vdc enkóder vezérelt Vezérlő elektronikával szerelt motor, digitális munkaidő vezérléssel. Külső bemenetek: nyit, zár, stop, fotocella, biztonsági gumiszegély. A láncvezető sín külön tartozék. 311/GL124EBSS - Szekcionált ajtókhoz: mm sín használatával a max. magasság 2,7 m mm sín használatával a max. magasság 3,2 m mm sín használatával a max. magasság 4,2 m mm sín használatával a max. magasság 5,7 m OPCIONÁLIS BŐVÍTŐKÁRTYA Funkciók: - közlekedési lámpa kimenet 2 lámpához (piros, zöld); - programozható potenciálmentes kimenet, impulzusos vagy folyamatos (térvilágítás 100 W); - biztonsági gumiszegély felügyeleti bemenet. YPR124SCL00 ELEKTROMECHANIKUS MOTOR, 24 Vdc mechanikus végállás kapcsolóval Vezérlő elektronikával szerelt motor. A láncvezető sín külön tartozék. - Szekcionált ajtókhoz, max. 3m magasságig. 311/GL112409

27 GL műszaki adatok GL124 Általános adatok - Tápfeszültség Vac GL GL Frekvencia Hz Áramfelvétel A 0,9 1,28 - Teljesítmény felvétel W Terhelhetőség % Nyitási sebesség m/perc 7 5,4 - Max. nyitási hossz mm Működési hőmérséklet C Védettség IP Motor adatok - Motor tápfeszültség Vdc Max. teljesítmény W Áramfelvétel A 3 3,5 GL1124 Beépített rádióvevő - Frekvencia MHz Csatornák száma Nr Funkciók száma Nr Felhasználók száma Nr Akkumulátor típus - Modell NiMH Láncvezető sín GL124-hez 3000 mm alumínium sín 3500 mm alumínium sín 4500 mm alumínium sín 6000 mm alumínium sín 320/GL124S30 320/GL124S35 320/GL124S45 320/GL124S60 Láncvezető sín GL1124-hez, 3150 mm hosszú 320/GL1124S Adapter készlet és sín GL1124-hez 2100 mm alumínium sín 3150 mm alumínium sín 320/GL1124B 320/GL1124BB Külső kézi kioldó GL1124-hez 2000 mm hosszú 4000 mm hosszú 316/GL20SB 316/GL20SB4

28 AUTOMATIZÁLÁS UTCAI SOROMPÓKHOZ 3 ÉS 4 M KAROKKAL EL CARDIN EL SOROZAT Az automatikus eszközöket optimális hatékonyság és tökéletes megjelenés jellemzi. A működési mozdulatok kifogástalanok, de a markáns megjelenésnek és egyedi tervezésnek köszönhetően nyugalmi helyzetben is jó érzés rájuk pillantani. Az automatizálás telepítése bármilyen környezetbe ajánlott, a masszív alumínium ház maximális védelmet biztosít a környezeti hatásokkal szemben. A mechanikus mozgó alkatrészek az alacsony feszültségű motorhoz vannak illesztve, a motor maga pedig a masszív vázhoz van rögzítve. A beépített vezérlő elektronika minden szükséges csatlakozóval el van látva a szinte automatikus telepítés végrehajtásához. A vezérlő elektronikát a nyitási és zárási ciklus végén végrehajtott lassítás, az ütközés védelmi rendszer, és a sebesség szabályozás teszi teljessé. Az öntanuló programozás drasztikusan lecsökkenti a telepítési időt. Motor tápfeszültség 24 Vdc Max. terhelhetőség 100 % Moduláris felépítés korrózióálló alumínium Figyelmeztető fények beépítve 28 Sorompó automatika, 24 Vdc mechanikus végállás kapcsolóval Beépített vezérlő elektronikával. A sorompókar kapható gumiszegéllyel és beépített figyelmeztető LED jelzéssel, 3 m-es vagy 4 m-es változatban. A sorompókar külön tartozék. Sorompó 3/4 m-es karhoz (sárga színű) Nyitási idő 1,5 s / 2,5 s. Sorompó 3/4 m-es karhoz (szürke színű) Nyitási idő 1,5 s / 2,5 s. 710/EL /EL3424E SOROMPÓ AUTOMATIKA, 24 Vdc mechanikus végállás kapcsolóval Beépített vezérlő elektronikával. A sorompó 3 m-es, 60 mm átmérőjű sorompókarral használható. A sorompókar külön tartozék. Sorompó 3 m-es karhoz Nyitási idő 5 s. 710/EL3024

29 AUTOMATIZÁLÁS UTCAI SOROMPÓKHOZ 3, 4 és 6 M KAROKKAL EL CARDIN EL SOROZAT Az automatikus eszközöket optimális hatékonyság és tökéletes megjelenés jellemzi. A működési mozdulatok kifogástalanok, de a markáns megjelenésnek és egyedi tervezésnek köszönhetően nyugalmi helyzetben is jó érzés rájuk pillantani. Az automatizálás telepítése bármilyen környezetbe ajánlott, a masszív alumínium ház maximális védelmet biztosít a környezeti hatásokkal szemben. A rugós terhelésű mozgató mechanizmus (2 rugó a 6 méteres változathoz) segítségével végrehajtott elektromechanikus mozgás csendes és pontos működést garantál, lassítással a végállás kapcsolók elérése előtt. A beépített vezérlő elektronika minden szükséges csatlakozóval el van látva a szinte automatikus telepítés végrehajtásához. Motor tápfeszültség 230 Vdc Max. terhelhetőség 70 % Moduláris felépítés korrózióálló alumínium Figyelmeztető fények beépítve 29 SOROMPÓ AUTOMATIKA, 230 Vac mechanikus végállás kapcsolóval Beépített vezérlő elektronikával. A sorompó kapható gumiszegéllyel, 3, 4 vagy 6 m-es változatban. A sorompókar külön tartozék. Sorompó 3 m-es karhoz Nyitási idő 2 s. Sorompó 4 m-es karhoz Nyitási idő 4 s. Sorompó 6 m-es karhoz Nyitási idő 10 s. 710/EL313C 710/EL413C 710/EL613

30 EL Sorompókarok 3 m hosszú, kör alakú, Ø60 mm átmérőjű porfestett alumínium kar (csak EL3024-hez). 716/EL3024A Extrudált alumínium sorompókar EL313C, EL413C és EL3424 sorompókhoz. Gumiszegéllyel ellátva. 3 m kar 4 m kar 716/EL /EL Extrudált alumínium sorompókar EL3424-hez A kar felső részébe beépített nagy fényerejű LED villogóval és gumiszegéllyel ellátva. 3 m kar 4 m kar 716/EL324K1 716/EL424K1 3 m-es csuklós sorompókar EL3424, EL313C és EL413C-hez, gumiszegéllyel ellátva. A beépített speciális mechanizmus segítségével a kar nyitás közben meghajlik. 716/EL324ASK1 6 m-es extrudált sorompókar EL613-hoz, gumiszegéllyel ellátva. Az XLPBS2 nyomásérzékelő kapcsoló megfelelő telepítésével a gumiszegély ütközés védelmi kontaktussá alakítható. 716/EL601 Sorompó tartó konzolok és sorompókar kiegészítők Fix alumínium sorompókar tartó Fix alumínium sorompókar tartó EL3024-hez Mobil sorompókar tartó 950 mm Mobil sorompókar tartó 1200 mm 716/ELFS1 716/EL3024FS 716/ELSM 716/ELSM12 Sorompókar szakáll alumíniumból 2 m-es darabokban. Sorompókar szakáll EL601-hez Sorompókar szakáll EL420-hoz 716/ELSA 716/ELSA4

31 műszaki adatok 710/EL3424-3m (4m) 710/EL3024 Általános adatok - Tápfeszültség Vac Áramfelvétel A 0,9 1 - Teljesítmény felvétel W Terhelhetőség % Hajtómű fordulatszám ford/perc 14 (10) 3,2 - Nyitási idő (90 ) s 1,5 (2,5) 5 - Nyomaték Nm 157 (109) 80 - Működési hőmérséklet C Védettség IP EL313C EL413C EL3424 Motor adatok - Motor tápfeszültség Vdc Max. teljesítmény W Áramfelvétel A 3,2 1,5 Beépített rádióvevő - Frekvencia MHz Felhasználók száma db Csatornák száma db Funkciók száma db 1 1 Akkumulátor típus - Modell Pb Pb EL /EL313C 710/EL413C 710/EL613 - Tápfeszültség V Frekvencia Hz Áramfelvétel A 2,7 2,7 2,7 - Teljesítmény felvétel W Terhelhetőség % Nyomaték Nm Hajtómű fordulatszám ford/perc 10 5,5 2 - Nyitási idő (90 ) s Kondenzátor μf Védettség IP Maximum kar hossz m Ø EL FIGYELMEZTETŐ VILLOGÓ KÉSZLET Villogó nélküli sorompók kiegészítésére. A készlet tartalmaz 2 db sárga polikarbonát búrát, 1 villogó elektronikát, és 2 db izzót (E Vac - 40 W). 716/ELLAMP NYOMÁSÉRZÉKELŐ gumiszegélyhez A sorompókar alján található zárt gumiszegélybe való beépítés után átalakítja az ütközéskor kapott pneumatikus jeleket elektronikus jelekké, ezáltal a vezérlő elektronika irányváltási parancsot kap. Normál zárt (NC) vagy normál nyitott (NO) kontaktus, érzékenység állítási lehetőség. A szükséges szerelési kiegészítőkkel ellátva. 950/XLPBS2 Öntapadós fényvisszaverő matrica 250 x 45 mm 12 db/csomag. 716/ELSRE

32 ÁLTALÁNOS KIEGÉSZÍTŐK SEL CARDIN SEL SOROZAT Egy helyesen telepített rendszer biztonságot és megbízhatóságot garantál. A telepítést a helyi szabványoknak és előírásoknak megfelelően kell elvégezni. Figyelni kell arra, hogy a telepítés minden alkotóeleme jó minőségű legyen, és megfeleljen a követelményeknek. Cardin elektronikus eszközöket ajánlunk a telepítés végrehajtásához. 32 KULCSOS KAPCSOLÓ automatizált ajtók vagy kapuk kézi indításához. Alumínium ház, ütésálló műanyag előlappal. Szabotázsvédett rendszer. Könnyű felszerelés és használhatóság, nyitás-zárás funkció. Maximum feszültség 30 Vac/dc. Maximum áramerősség 100 ma. SELMEC/E1 Tartóoszlopok melyekre az összes CDR és SEL típusú eszköz felszerelhető. A fotocellák és kulcsos kapcsolók jól kezelhető magasságban kerülnek felszerelésre. Könnyen szerelhető és időjárásálló. 500 mm oszlop 1 felületre szerelhető vagy süllyeszett infrasorompóhoz 1200 mm oszlop 2 felületre szerelhető vagy süllyeszett infrasorompóhoz 1200 mm oszlop kulcsos kapcsolóhoz Fém rögzítő talp Rögzítő lap SELCT01, SELCL01 és SELCLS1 oszlopokhoz. SELCT01 SELCL01 SELCLS1 XACF1R Figyelmeztető tábla Automatizált rendszerre figyelmeztető tábla, külső vagy belső oldalon történő elhelyezésre. /ZTAPERTURA /ZTOPENING /ZTOUVERTURE /ZTÖFFNUNG /ZTABERTURA Dupla kamrás MECHANIKUS biztonsági szegély két mikrokapcsolóval (egy a normál működéshez, egy tartaléknak) x 70 mm méretű 1700 x 70 mm méretű 2000 x 70 mm méretű 3000 x 70 mm méretű 950/XLBS15 950/XLBS17 950/XLBS20 950/XLBS30

33 33

34 34 Rádió távvezérlők Ideális megoldás rendszerek távirányítására és automatikus beléptető rendszerek vezérlésére. Rendkívül hatékonyak, kiváló minőségűek. Nem zavarnak más eszközöket, és az ő működésüket sem zavarják más eszközök. Oldal 36 u 50 Vezérlő elektronikák Ideális megoldás eszközök hatékony vezérlésére, könnyen programozhatók, minden lehetséges előfordulási helyzetben alkalmazhatók. Oldal 51 u 53

35 ELEKTRONIKA Infrasorompók Minden helyzetben készen állnak, diszkrét vezérlő eszközök a biztonság növelésére Érzékelők Ön-kalibráló fémtömeg érzékelők (induktív hurkok). Az eszköz érzékeli a speciális csatlakoztatott külső áramkör (érzékelő tekercs) által generált mágneses mezőben levő fémtömeget. 35 Oldal 54 u 58 Oldal 61 Fényjelzők Hatékony jelző eszközök. Minden helyzetben jól észrevehetőek, még kikapcsolt állapotban is. Kiegészítő eszközök A rendszer egyetlen alkotóelemét sem szabad alábecsülni, a biztonság sokszor a legkisebb részleteken múlik. A rendszer minden elemének megfelelő minőségűnek kell lennie. A Cardin elektronikus kiegészítő eszközök megbízhatóságának a Cardin név a védjegye. Oldal 59 u 61 Oldal 62 u 63

36 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK S MHz "FM" "UGRÓ KÓD" 2 66 KÓD KOMBINÁCIÓ ÖNTANULÓ Előre kódolt távvezérlő kódok száma több mint 268 millió (2 28 ) Használható csatornák száma 1-4 A vevőben memorizálható távvezérlők száma 1000 Távirányító hatótávolság m 36 TÁVVEZÉRLŐK Ütésálló műanyagból készült. 6 V lítium elem (2 x CR2032) tápellátás. 10 db-os egységcsomagokban kapható. Méretek: 34 x 72 x 11 mm. 1 csatornás távvezérlő 2 csatornás távvezérlő 3 csatornás távvezérlő 4 csatornás távvezérlő 2 csatornás előre kódolt távvezérlő* 4 csatornás előre kódolt távvezérlő* * minimum 500 db rendelése esetén. TRQ TRQ TRQ TRQ TRQ4492P0 TRQ4494P0 4 csatornás távvezérlő Ütésálló műanyagból készült. 6 V lítium elem (2 x CR2032) tápellátás. Falra szerelhető kivitel. 5 db-os egységcsomagokban kapható. Méretek: 72 x 72 x 15 mm. TRQ44940M Vezeték nélküli kódkapcsoló Ütésálló polikarbonát ház, IP57. 6 V lítium elem tápellátás. 2 x CR2032 (KITSSB-T9K4-1). 5 db-os egységcsomagokban kapható. Méretek: 72 x 115 x 28 mm kódvariáció. Maximum 250 felhasználói kód tárolása. 4 különböző funkció használata. (az összes S449 rádióvevővel használható). SSB-T9K4

37 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK S449 Kültéri rádióvevő (12/24 Vac-dc) IP55 időjárásálló dobozban. 4 csatornás rádióvevő 1 behelyezett relével. Maximum 300 távvezérlő tárolása. RCQ db-os egységcsomagokban kapható. Méretek: 110 x 110 x 33 mm. Kültéri rádióvevő kijelzővel (12/24 Vac-dc) IP55 időjárásálló dobozban. 4 csatornás rádióvevő 1 behelyezett relével. Maximum 1000 távvezérlő tárolása. RCQ449D00 5 db-os egységcsomagokban kapható. Méretek: 110 x 110 x 33 mm csatornás rádióvevő kártya (24 Vac-dc) Rádióvevő kártya vezérlőhöz történő közvetlen csatlakozással. Maximum 300 távvezérlő tárolása. RSQ db-os egységcsomagokban. Méretek: 70 x 52 x 20 mm. 2 csatornás mini rádióvevő (12/24 Vac-dc) 10 pontos sorkapoccsal szerelt elektronika. IP20 beltéri dobozban. Maximum 300 távvezérlő tárolása. RQM db-os egységcsomagokban. Méretek: 95 x 75 x 25 mm. Kvarc rádióvevő modul 433 MHz Superheterodyne kialakítás. Dekóder nélküli RF modul digitális jelek fogadására. Tápfeszültség: 5 Vdc (15 ma). YRF433QFMFP1 Méretek: 40 x 17 x 13 mm.

38 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK S449 Rádió vezérlő elektronikák IP55 időjárásálló dobozban. Tápfeszültség: 230 Vac. 5 db-os egységcsomagokban kapható. Méretek: 139 x 115 x 44 mm. Rádió vezérlő elektronika redőnymozgatáshoz (600 W) Egy motor vezérléséhez, rádióvevővel. Tápfeszültség kimenet 1 pár fotocellához. Maximum 20 távvezérlő tárolása. Rádió vezérlő elektronika kapcsoló + időzítő (2000 W) olyan speciális alkalmazásokra, mint kerti vagy beltéri lámpák, konnektorok távvezérlése. Külső vezérlő bemenetek manuális kapcsoláshoz és alkonykapcsolóhoz. Maximum 300 távvezérlő tárolása. Időzítő: 1 perctől 9 óra 59 percig beállítható. RPQ449 RPQ449IT0 38 RÁDIÓ Vezérlő elektronika redőnymozgatáshoz (400 W) IP43 beltéri dobozban. Tápfeszültség: 230 Vac. Méretek: 120 x 85 x 20 mm Rádióval ellátott elektronika egyfázisú motor vezérléséhez. Szélmérő csatlakoztatási lehetőség. RP449RNA0 Rádió vezérlő elektronika napellenző rolókhoz, ponyvákhoz (450 W) (speciális 40 x 40 mm méretű rolókhoz). IP20 beltéri dobozban. Tápfeszültség: 230 Vac. Méretek: 280 x 32 x 32 mm. Rádióval ellátott elektronika napellenző rolók, ponyvák egyfázisú motorjainak vezérléséhez. Szélmérő csatlakoztatási lehetőség. RP449BNA0 Szélmérő Szélsebesség érzékelő fali konzollal. Olyan elektronikákhoz alkalmazható, amelyek rendelkeznek potenciálmentes szélmérő bemenettel. Méretek: 240 x 220 x 71 mm. SW01

39 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK S449 KÉZI PROGRAMOZÓ Számítógéphez is csatlakoztatható kódprogramozó eszköz. Segítségével hozzáférhetőek a rádióvevő memóriájában tárolt kódok, anélkül, hogy a távvezérlők a helyszínen lennének. Az előre kódolt távvezérlők gyorsan memorizálhatóak, ami praktikus több felhasználós rendszer esetében. Egy elvesztett távvezérlő helyettesítése is könnyedén megoldható. PGM449 Kompletten adatkábellel, külső tápegységgel és szoftverrel. Műszaki adatok Frekvencia 433,92 MHz Belső tápellátás (elem) 9 Vdc Külső tápfeszültség (adapter) 12 Vac-dc Megvilágított hátterű kijelző 16 karakter x 4 sor Tartalék KEY449 maximum száma 2000 TARTALÉK KÓD PROGRAMOZÓ KULCS A PGM449 kapacitásának növelésére, PC-s szoftver használata esetén. S MHz es távvezérlőhöz is kapható, nézze meg a 41. oldalt. KEY MULTIPROTOKOLL INTERFÉSZ Az interfész képes dekódolni a Cardin S449 távvezérlőből vagy kábelen a DKS250T kódzárból érkező jelet, és azt Wiegand/ISO és RS232 kimeneti jellé alakítani. A kimeneti jel 13 különböző formátumban tartalmazza a távvezérlő kódját. Rendelkezik egy kontaktus bemenettel is, ami normál vagy rádiós kapcsolóhoz csatlakoztatva lehetővé teszi, hogy adott időszakokra be- vagy kikapcsoljuk a vevőt. Az RS232 soros csatlakozó lehetővé teszi, hogy a vevőt a szoftver segítségével számítógéphez csatlakoztassuk. A készlet a következőket tartalmazza: RCQ449W00 interfész RS232 soros kábel Szoftver CD RCQ449W00 Műszaki adatok Frekvencia Tápfeszültség Áramfelvétel Méretek 433,92 MHz 12/24 Vac-dc 20 ma 120 x 85 x 20 mm

40 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK S MHz FM UGRÓ KÓD 2 66 KÓD KOMBINÁCIÓ ÖNTANULÓ Előre kódolt távvezérlő kódok száma több mint 268 millió (2 28 ) Használható csatornák száma 1-4 A vevőben memorizálható távvezérlők száma 1000 Távirányító hatótávolság m 40 Távvezérlők Ütésálló műanyagból készült. 6 V lítium elem (2 x CR2032) tápellátás. 10 db-os egységcsomagokban kapható. Méretek: 34 x 72 x 11 mm. 1 csatornás távvezérlő 2 csatornás távvezérlő 3 csatornás távvezérlő 4 csatornás távvezérlő 2 csatornás előre kódolt távvezérlő* 4 csatornás előre kódolt távvezérlő* * minimum 500 db rendelése esetén. TRQ TRQ TRQ TRQ TRQ4862P0 TRQ4864P0 4 csatornás távvezérlő Ütésálló műanyagból készült. 6 V lítium elem (2 x CR2032) tápellátás. Falra szerelhető kivitel. 5 db-os egységcsomagokban kapható. Méretek: 72 x 72 x 15 mm. TRQ48640M Vezeték nélküli kódkapcsoló Ütésálló polikarbonát ház, IP57. 6 V lítium elem tápellátás. 2 x CR2032 (KITSSB-T9K4-1). 5 db-os egységcsomagokban kapható. Méretek: 72 x 115 x 28 mm kódvariáció. Maximum 250 felhasználói kód tárolása. 4 különböző funkció használata. (az összes S486 rádióvevővel használható). SSB-T8K4

41 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK S486 Kültéri rádióvevő (12/24 Vac-dc) IP55 időjárásálló dobozban. 4 csatornás rádióvevő 1 behelyezett relével. Maximum 300 távvezérlő tárolása. RCQ db-os egységcsomagokban kapható. Méretek: 110 x 110 x 33 mm. Kültéri rádióvevő kijelzővel (12/24 Vac-dc) IP55 időjárásálló dobozban. 4 csatornás rádióvevő 1 behelyezett relével. Maximum 1000 távvezérlő tárolása. RCQ486D00 5 db-os egységcsomagokban kapható. Méretek: 110 x 110 x 33 mm. 2 csatornás rádióvevő kártya (24 Vac-dc) Rádióvevő kártya vezérlőhöz történő közvetlen csatlakozással. Maximum 300 távvezérlő tárolása. RSQ db-os egységcsomagokban kapható. Méretek: 70 x 52 x 20 mm csatornás mini rádióvevő (12/24 Vac-dc) 10 pontos sorkapoccsal szerelt elektronika. IP20 beltéri dobozban. Maximum 300 távvezérlő tárolása. RQM db-os egységcsomagokban kapható. Méretek: 95 x 75 x 25 mm. Kvarc rádióvevő modul 868 MHz Dekóder nélküli RF modul digitális jelek fogadására. Tápfeszültség: 5 Vdc (15 ma). YRF868QFMFP1 Méretek: 40 x 17 x 13 mm. Multiprotokol interfész IP20 beltéri dobozban. Tápellátás 12/24 Vac-dc. RCQ486W00 Az interfész képes dekódolni a Cardin S486 távvezérlőből vagy DKS250T kódzárból érkező jelet, és azt Wiegand/ISO-3554 és RS232 kimeneti jellé alakítani. A kimeneti jel 13 különböző formátumban tartalmazza a távvezérlő kódját. Méretek: 120 x 85 x 20 mm. Kézi programozó TARTALÉK KÓD PROGRAMozó kulcs PGM486 KEY486 További információért lapozzon a 39. oldalra.

42 DIGITÁLIS SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK S MHz AM UGRÓ KÓD 2 48 KÓD KOMBINÁCIÓ ÖNTANULÓ Moduláció AM/ASK Használható csatornák száma 2-12 Memorizálható vevő kódok max. száma: 512 Távirányító hatótávolság m 42 TÁVVEZÉRLŐK Ütésálló műanyagból készült. 12 V-os 23A elemmel. 10 db-os egységcsomagokban kapható. Méretek: 39 x 80 x 12 mm. 2 csatornás távvezérlő 4 csatornás távvezérlő 12 csatornás távvezérlő, 4 gomb, 3 állású kapcsolóval TRS TRS TRS CSATORNÁS TÁVVEZÉRLŐ Ütésálló műanyagból készült. 12 V-os 23A elemmel. Falra szerelhető kivitel. 10 db-os egységcsomagokban kapható. Méretek: 82 x 82 x 20 mm. TRS43540M

43 DIGITÁLIS SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK S435 Kültéri rádióvevő IP55 időjárásálló dobozban. Maximum 128 távvezérlő tárolása. 5 db-os egységcsomagokban kapható. Méretek: 139 x 115 x 44 mm. 4 csatornás rádióvevő (12/24 Vac-dc) - 1 behelyezett relével - 4 csatornás rádióvevő (230 Vac) - 1 behelyezett relével - RCS RVS Kültéri rádióvevő kijelzővel (12/24 Vac-dc) IP55 időjárásálló dobozban. 4 csatornás rádióvevő 1 behelyezett relével. Maximum 512 távvezérlő tárolása. Kód memória belépési kulccsal ellátva. RCS435D00 5 db-os egységcsomagokban kapható. Méretek: 139 x 115 x 44 mm. 43 Kültéri rádió vezérlő elektronika (230 Vac W) IP55 időjárásálló dobozban. Maximum 24 távvezérlő tárolása. Vezérlőelektronika integrált logikai funkciókkal, kimenettel 1 motorhoz. RPS db-os egységcsomagokban kapható. Méretek: 139 x 115 x 44 mm. 2 csatornás rádióvevő kártya (12/24 Vac-dc) Rádióvevő kártya vezérlőhöz történő közvetlen csatlakozással. Maximum 128 távvezérlő tárolása. RSS db-os egységcsomagokban kapható. Méretek: 83 x 60 x 18 mm. 2 csatornás mini rádióvevő (12/24 Vac-dc) IP20 beltéri dobozban. 10 pontos sorkapoccsal szerelt elektronika. Maximum 128 távvezérlő tárolása. RMS db-os egységcsomagokban kapható. Méretek: 90 x 60 x 20 mm.

44 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK 27,195 / 30,875 MHz AM VÉLETLEN KÓD S48 ország CH I frekvencia 27,195 MHz 27,195/30,875 MHz Moduláció AM/ASK Használható csatornák száma Lehetséges kód kombinációk száma: Távirányító hatótávolság m 44 Távvezérlők Ütésálló műanyagból készült. 12 V-os 23A elemmel. 10 db-os egységcsomagokban. Méretek: 40 x 100 x 14 mm. 2 csatornás távvezérlő 4 csatornás távvezérlő TRQ TRQ Távvezérlők kijelzővel Ütésálló műanyagból készült. 12 V-os 23A elemmel. Méretek: 40 x 100 x 14 mm. 8 csatornás távvezérlő 16 csatornás távvezérlő 100 csatornás távvezérlő TRQ048D08 TRQ048D16 TRQ048K10 Kültéri rádióvevő (12/24 Vac-dc) IP55 időjárásálló dobozban. 5 db-os egységcsomagokban kapható. Méretek: 139 x 115 x 44 mm. 4 csatornás rádióvevő 1 behelyezett relével 4 csatornás rádióvevő bistabil relé kimenettel RCQ RCQ0481MM

45 S48 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK 2 CSATORNÁS RÁDIÓVEVŐ KÁRTYA (12/24 Vac-dc) Rádióvevő kártya vezérlőhöz történő közvetlen csatlakozással. 10 db-os egységcsomagokban kapható. Méretek: 100 x 52 x 20 mm. RSQ A 64,00 2 CSATORNÁS MINI RÁDIÓVEVŐ (24 Vac-dc) IP20 beltéri dobozban. 8 pontos sorkapoccsal szerelt elektronika. 10 db-os egységcsomagokban kapható. Méretek: 90 x 60 x 20 mm. RQM MULTI FUNKCIÓS RÁDIÓVEVŐ (230 Vac) 16 csatornás multi-funkciós rádióvevő (relé modulok nélkül, MDC modulok szükségesek). RZQ048B16 BELÉPTETŐ RENDSZER S48 távvezérlő rendszeren alapuló beléptető rendszer. Jól alkalmazható automatikus belépési és kilépési pontokkal, parkolókkal rendelkező objektumok esetén. A távvezérlő egyedi azonosítóként működik a beléptető rendszerben. Műszaki adatok - Frekvencia 27,195 / 30,875 MHz - Tápfeszültség 230 Vac - Kódok száma maximum Eseménymemória Maximum hatótávolság 100 m - Beépített akkumulátor 12 Vdc - Jelszavas védelem RS232-n keresztül ACD KÓD MEGTEKINTŐ Az ACD248 segítségével további S48 távvezérlőket engedélyezhetünk az ACD148-as beléptető rendszerben. 27 MHz-es frekvencián működik, a mikroprocesszoros áramkör a rádiójel feldolgozása után egy LCD kijelzőn megjeleníti a távvezérlő kódját. ACD248 KVARC RÁDIÓVEVŐ WIEGAND/ISO2 KIMENETTEL A rádióvevő segítségével távvezérlőket használhatunk egyéni azonosítóként egy beléptetőrendszerben. Az S48 távvezérlők rádiójeleit Wiegand/ISO2 formátumú kóddá alakítja. RCQ048W00 Műszaki adatok Tápfeszültség Hatótávolság Kimeneti protokoll 12/24 Vac m Wiegand / ISO-3554

46 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK 27,195 / 30,875 MHz AM PROGRAMOZHATÓ KÓD 14 KÉTÁLLÁSÚ DIP KAPCSOLÓVAL S38 ország CH I frekvencia 27,195 MHz 27,195/30,875 MHz Moduláció AM/ASK Használható csatornák száma 2-8 Lehetséges kód kombinációk száma: Távirányító hatótávolság m 46 TÁVVEZÉRLŐK Ütésálló műanyagból készült. 9 V-os GLF22 elemmel. 10 db-os egységcsomagokban kapható. Méretek: 54 x 108 x 22 mm. 2 csatornás távvezérlő 4 csatornás távvezérlő 8 csatornás távvezérlő TRQ TRQ TRQ TÁVVEZÉRLŐK Ütésálló műanyagból készült. 12 V-os 23A elemmel. 10 db-os egységcsomagokban kapható. Méretek: 35 x 66 x 18 mm. 2 csatornás távvezérlő 4 csatornás távvezérlő TRQ TRQ738400

47 S38 DIGITÁLIS KVARC SUPERHETERODYNE RÁDIÓ TÁVVEZÉRLŐK Kültéri rádióvevő IP55 időjárásálló dobozban. 5 db-os egységcsomagokban. Méretek: 139 x 115 x 44 mm. 4 csatornás rádióvevő (12/24 Vac-dc) 1 behelyezett relével 8 csatornás rádióvevő (12/24 Vac-dc) relémodul nélkül 4 csatornás rádióvevő (230 Vac) 1 behelyezett relével Kültéri rádió vezérlő elektronika (230 Vac, 350 W) a vevőn integrált logikai funkciókkal, kimenettel 1 motorhoz. RCQ03810C RDQ03880C RVQ RPQ csatornás rádióvevő kártya (12/24 Vac-dc) Rádióvevő kártya vezérlőhöz történő közvetlen csatlakozással. RSQ03820C 10 db-os egységcsomagokban kapható. Méretek: 83 x 60 x 18 mm. 2 csatornás mini rádióvevő (24 Vac-dc) IP20 beltéri dobozban. 8 pontos sorkapoccsal szerelt elektronika. RQM03820C 10 db-os egységcsomagokban kapható. Méretek: 90 x 60 x 20 mm.
