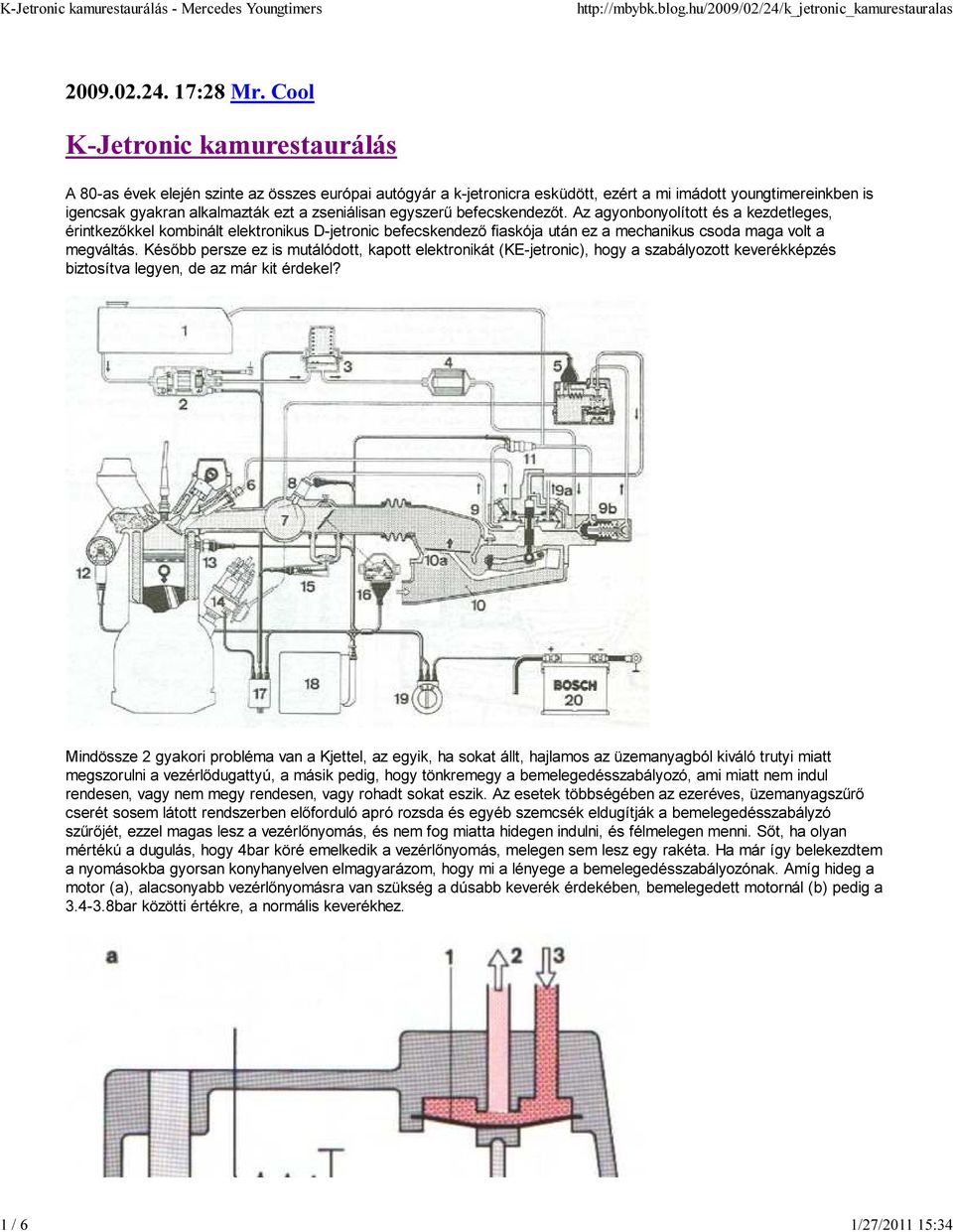

1 1 / 6 1/27/ : :28 Mr. Cool K-Jetronic kamurestaurálás A 80-as évek elején szinte az összes európai autógyár a k-jetronicra esküdött, ezért a mi imádott youngtimereinkben is igencsak gyakran alkalmazták ezt a zseniálisan egyszerű befecskendezőt. Az agyonbonyolított és a kezdetleges, érintkezőkkel kombinált elektronikus D-jetronic befecskendező fiaskója után ez a mechanikus csoda maga volt a megváltás. Később persze ez is mutálódott, kapott elektronikát (KE-jetronic), hogy a szabályozott keverékképzés biztosítva legyen, de az már kit érdekel? Mindössze 2 gyakori probléma van a Kjettel, az egyik, ha sokat állt, hajlamos az üzemanyagból kiváló trutyi miatt megszorulni a vezérlődugattyú, a másik pedig, hogy tönkremegy a bemelegedésszabályozó, ami miatt nem indul rendesen, vagy nem megy rendesen, vagy rohadt sokat eszik. Az esetek többségében az ezeréves, üzemanyagszűrő cserét sosem látott rendszerben előforduló apró rozsda és egyéb szemcsék eldugítják a bemelegedésszabályzó szűrőjét, ezzel magas lesz a vezérlőnyomás, és nem fog miatta hidegen indulni, és félmelegen menni. Sőt, ha olyan mértékú a dugulás, hogy 4bar köré emelkedik a vezérlőnyomás, melegen sem lesz egy rakéta. Ha már így belekezdtem a nyomásokba gyorsan konyhanyelven elmagyarázom, hogy mi a lényege a bemelegedésszabályozónak. Amíg hideg a motor (a), alacsonyabb vezérlőnyomásra van szükség a dúsabb keverék érdekében, bemelegedett motornál (b) pedig a bar közötti értékre, a normális keverékhez.

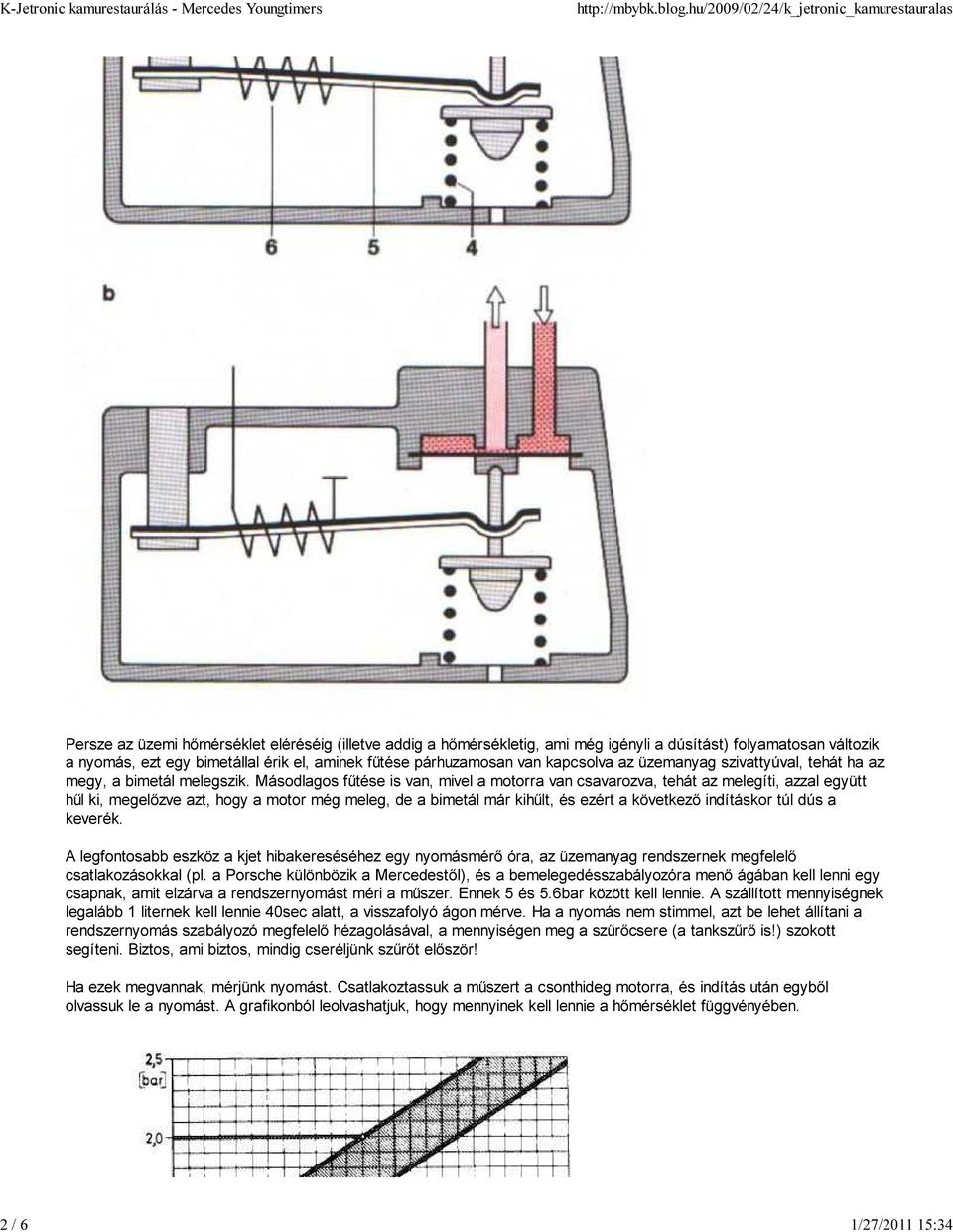

2 2 / 6 1/27/ :34 Persze az üzemi hőmérséklet eléréséig (illetve addig a hőmérsékletig, ami még igényli a dúsítást) folyamatosan változik a nyomás, ezt egy bimetállal érik el, aminek fűtése párhuzamosan van kapcsolva az üzemanyag szivattyúval, tehát ha az megy, a bimetál melegszik. Másodlagos fűtése is van, mivel a motorra van csavarozva, tehát az melegíti, azzal együtt hűl ki, megelőzve azt, hogy a motor még meleg, de a bimetál már kihűlt, és ezért a következő indításkor túl dús a keverék. A legfontosabb eszköz a kjet hibakereséséhez egy nyomásmérő óra, az üzemanyag rendszernek megfelelő csatlakozásokkal (pl. a Porsche különbözik a Mercedestől), és a bemelegedésszabályozóra menő ágában kell lenni egy csapnak, amit elzárva a rendszernyomást méri a műszer. Ennek 5 és 5.6bar között kell lennie. A szállított mennyiségnek legalább 1 liternek kell lennie 40sec alatt, a visszafolyó ágon mérve. Ha a nyomás nem stimmel, azt be lehet állítani a rendszernyomás szabályozó megfelelő hézagolásával, a mennyiségen meg a szűrőcsere (a tankszűrő is!) szokott segíteni. Biztos, ami biztos, mindig cseréljünk szűrőt először! Ha ezek megvannak, mérjünk nyomást. Csatlakoztassuk a műszert a csonthideg motorra, és indítás után egyből olvassuk le a nyomást. A grafikonból leolvashatjuk, hogy mennyinek kell lennie a hőmérséklet függvényében.

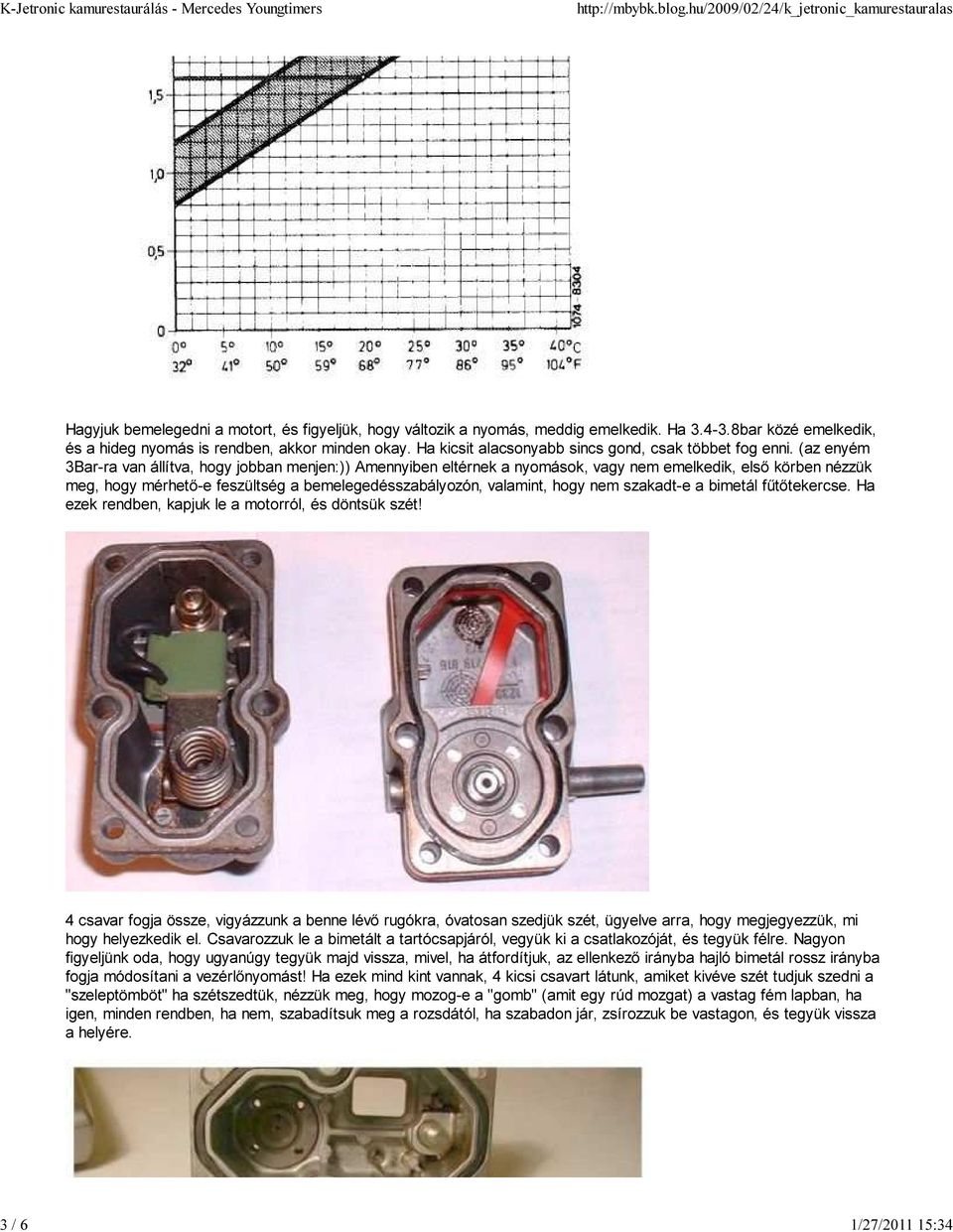

3 3 / 6 1/27/ :34 Hagyjuk bemelegedni a motort, és figyeljük, hogy változik a nyomás, meddig emelkedik. Ha bar közé emelkedik, és a hideg nyomás is rendben, akkor minden okay. Ha kicsit alacsonyabb sincs gond, csak többet fog enni. (az enyém 3Bar-ra van állítva, hogy jobban menjen:)) Amennyiben eltérnek a nyomások, vagy nem emelkedik, első körben nézzük meg, hogy mérhető-e feszültség a bemelegedésszabályozón, valamint, hogy nem szakadt-e a bimetál fűtőtekercse. Ha ezek rendben, kapjuk le a motorról, és döntsük szét! 4 csavar fogja össze, vigyázzunk a benne lévő rugókra, óvatosan szedjük szét, ügyelve arra, hogy megjegyezzük, mi hogy helyezkedik el. Csavarozzuk le a bimetált a tartócsapjáról, vegyük ki a csatlakozóját, és tegyük félre. Nagyon figyeljünk oda, hogy ugyanúgy tegyük majd vissza, mivel, ha átfordítjuk, az ellenkező irányba hajló bimetál rossz irányba fogja módosítani a vezérlőnyomást! Ha ezek mind kint vannak, 4 kicsi csavart látunk, amiket kivéve szét tudjuk szedni a "szeleptömböt" ha szétszedtük, nézzük meg, hogy mozog-e a "gomb" (amit egy rúd mozgat) a vastag fém lapban, ha igen, minden rendben, ha nem, szabadítsuk meg a rozsdától, ha szabadon jár, zsírozzuk be vastagon, és tegyük vissza a helyére.

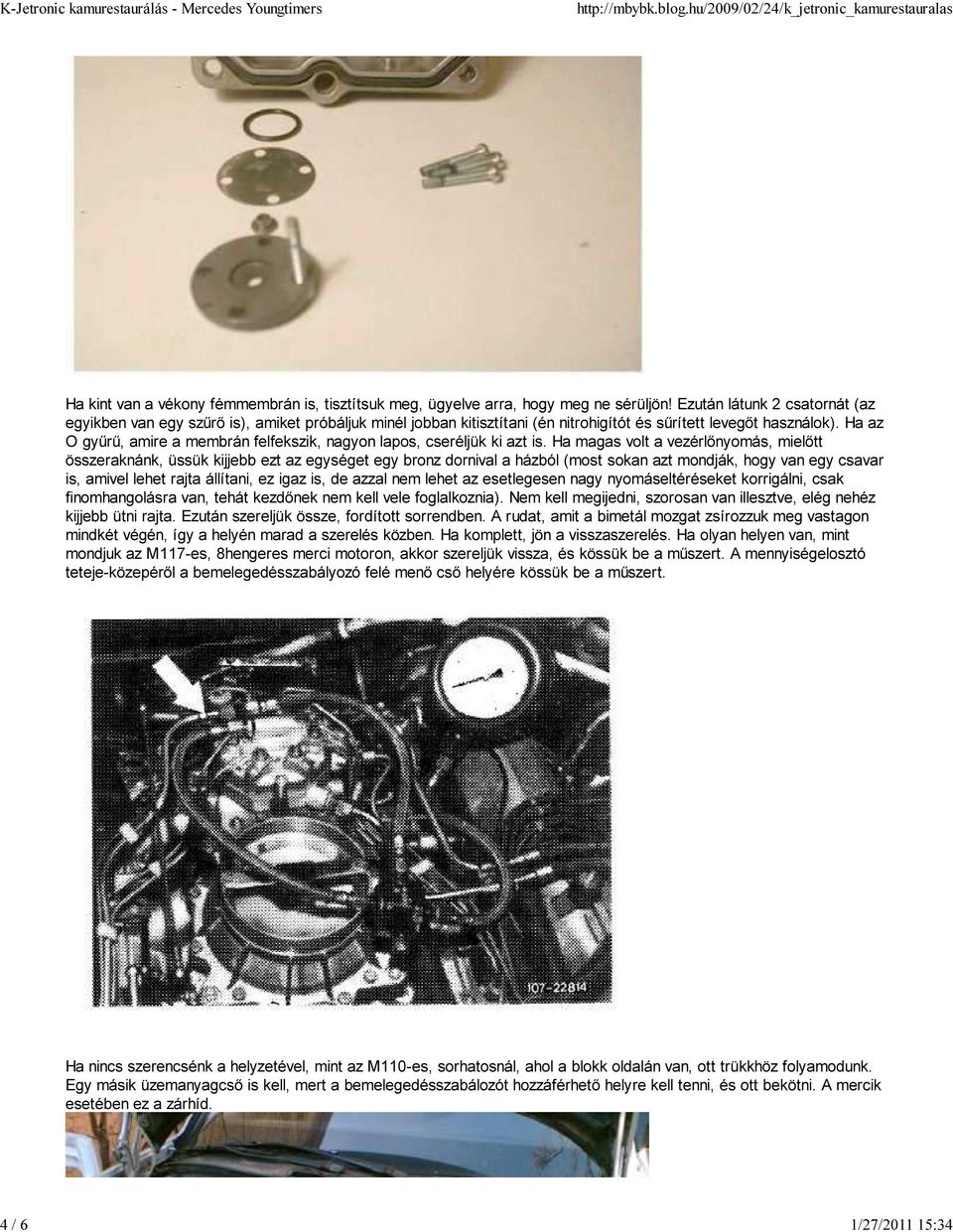

4 4 / 6 1/27/ :34 Ha kint van a vékony fémmembrán is, tisztítsuk meg, ügyelve arra, hogy meg ne sérüljön! Ezután látunk 2 csatornát (az egyikben van egy szűrő is), amiket próbáljuk minél jobban kitisztítani (én nitrohigítót és sűrített levegőt használok). Ha az O gyűrű, amire a membrán felfekszik, nagyon lapos, cseréljük ki azt is. Ha magas volt a vezérlőnyomás, mielőtt összeraknánk, üssük kijjebb ezt az egységet egy bronz dornival a házból (most sokan azt mondják, hogy van egy csavar is, amivel lehet rajta állítani, ez igaz is, de azzal nem lehet az esetlegesen nagy nyomáseltéréseket korrigálni, csak finomhangolásra van, tehát kezdőnek nem kell vele foglalkoznia). Nem kell megijedni, szorosan van illesztve, elég nehéz kijjebb ütni rajta. Ezután szereljük össze, fordított sorrendben. A rudat, amit a bimetál mozgat zsírozzuk meg vastagon mindkét végén, így a helyén marad a szerelés közben. Ha komplett, jön a visszaszerelés. Ha olyan helyen van, mint mondjuk az M117-es, 8hengeres merci motoron, akkor szereljük vissza, és kössük be a műszert. A mennyiségelosztó teteje-közepéről a bemelegedésszabályozó felé menő cső helyére kössük be a műszert. Ha nincs szerencsénk a helyzetével, mint az M110-es, sorhatosnál, ahol a blokk oldalán van, ott trükkhöz folyamodunk. Egy másik üzemanyagcső is kell, mert a bemelegedésszabálozót hozzáférhető helyre kell tenni, és ott bekötni. A mercik esetében ez a zárhíd.

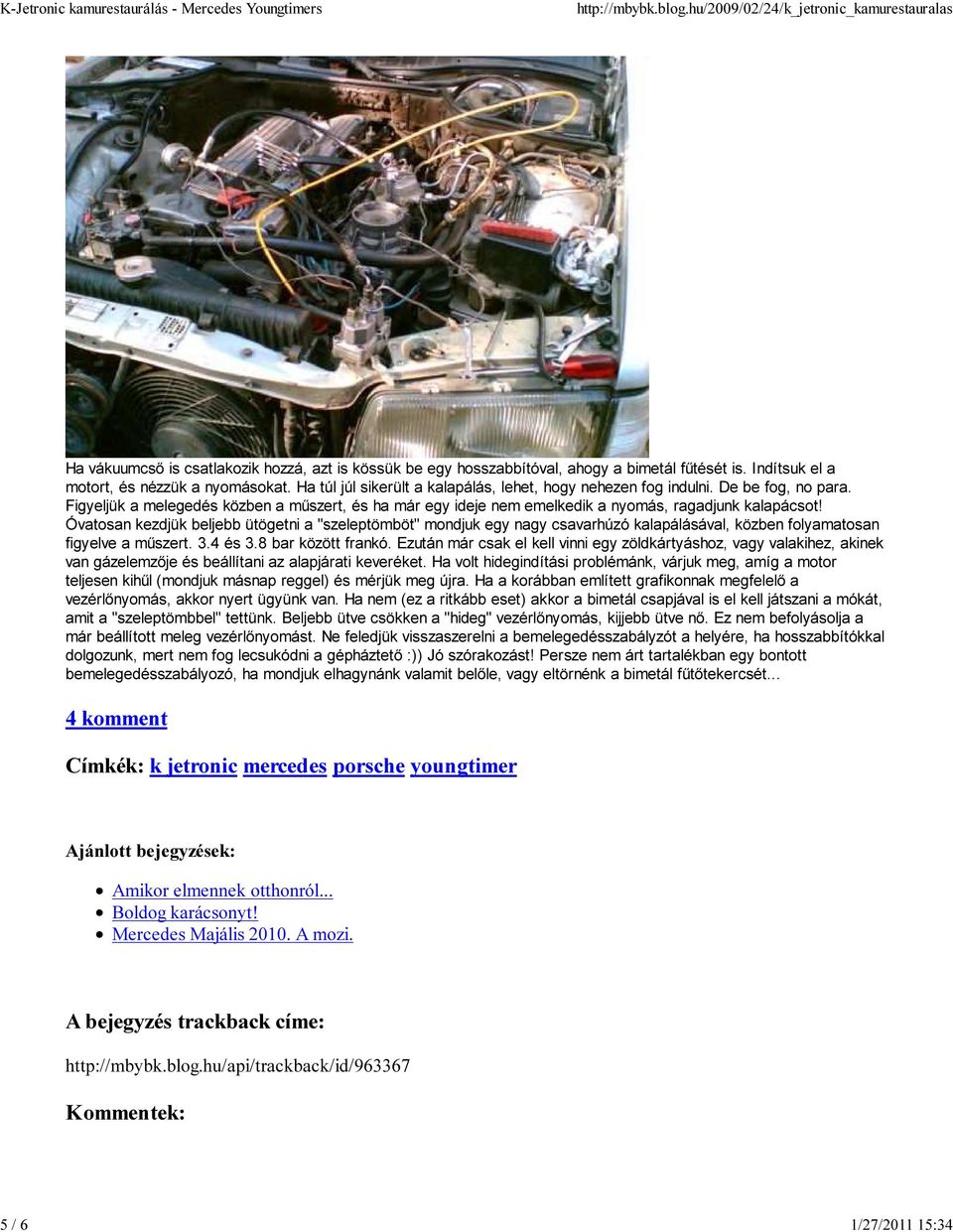

5 5 / 6 1/27/ :34 Ha vákuumcső is csatlakozik hozzá, azt is kössük be egy hosszabbítóval, ahogy a bimetál fűtését is. Indítsuk el a motort, és nézzük a nyomásokat. Ha túl júl sikerült a kalapálás, lehet, hogy nehezen fog indulni. De be fog, no para. Figyeljük a melegedés közben a műszert, és ha már egy ideje nem emelkedik a nyomás, ragadjunk kalapácsot! Óvatosan kezdjük beljebb ütögetni a "szeleptömböt" mondjuk egy nagy csavarhúzó kalapálásával, közben folyamatosan figyelve a műszert. 3.4 és 3.8 bar között frankó. Ezután már csak el kell vinni egy zöldkártyáshoz, vagy valakihez, akinek van gázelemzője és beállítani az alapjárati keveréket. Ha volt hidegindítási problémánk, várjuk meg, amíg a motor teljesen kihűl (mondjuk másnap reggel) és mérjük meg újra. Ha a korábban említett grafikonnak megfelelő a vezérlőnyomás, akkor nyert ügyünk van. Ha nem (ez a ritkább eset) akkor a bimetál csapjával is el kell játszani a mókát, amit a "szeleptömbbel" tettünk. Beljebb ütve csökken a "hideg" vezérlőnyomás, kijjebb ütve nő. Ez nem befolyásolja a már beállított meleg vezérlőnyomást. Ne feledjük visszaszerelni a bemelegedésszabályzót a helyére, ha hosszabbítókkal dolgozunk, mert nem fog lecsukódni a gépháztető :)) Jó szórakozást! Persze nem árt tartalékban egy bontott bemelegedésszabályozó, ha mondjuk elhagynánk valamit belőle, vagy eltörnénk a bimetál fűtőtekercsét... 4 komment Címkék: k jetronic mercedes porsche youngtimer Ajánlott bejegyzések: Amikor elmennek otthonról... Boldog karácsonyt! Mercedes Majális A mozi. A bejegyzés trackback címe: Kommentek:

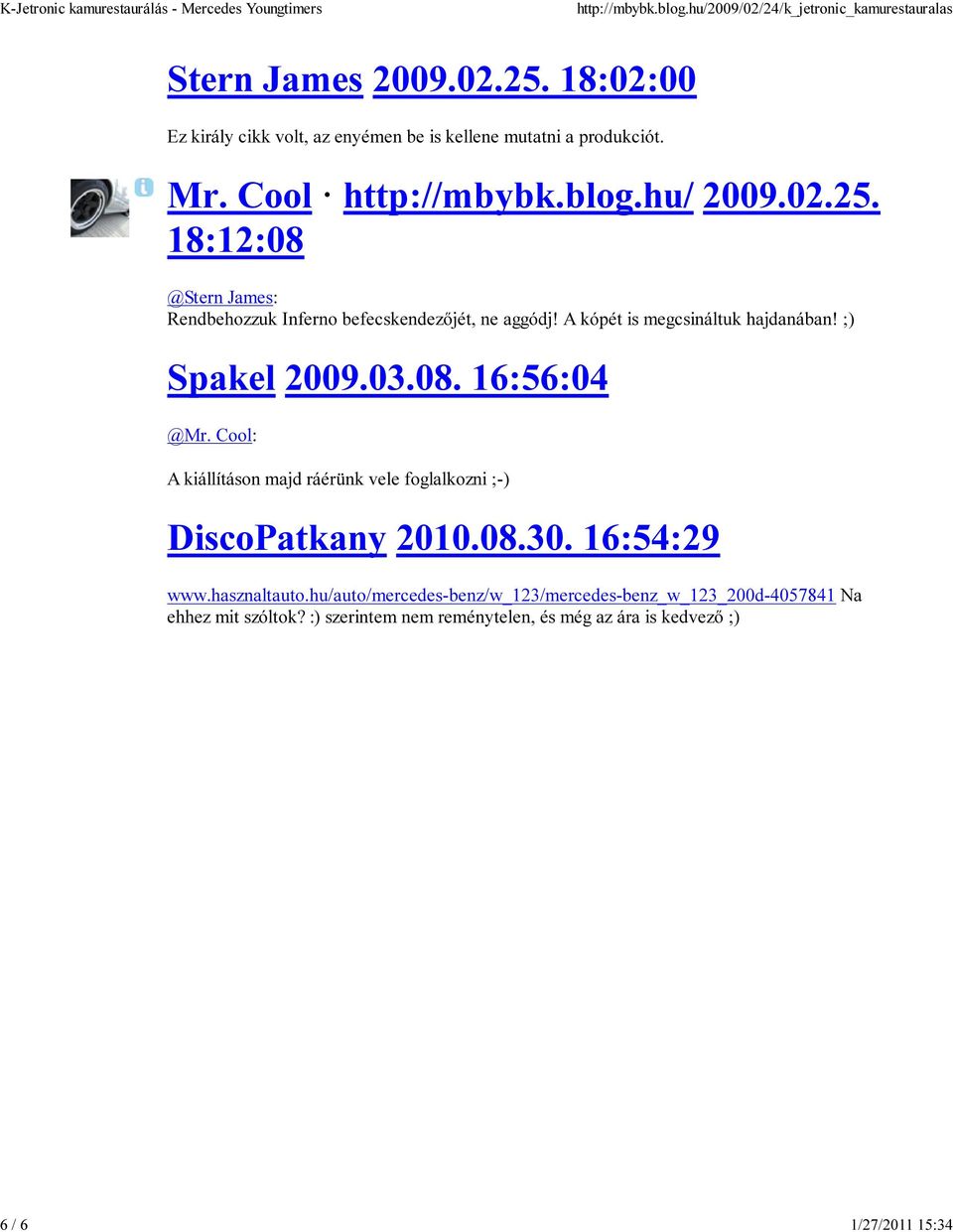

6 6 / 6 1/27/ :34 Stern James :02:00 Ez király cikk volt, az enyémen be is kellene mutatni a produkciót. Mr. Cool James: Rendbehozzuk Inferno befecskendezőjét, ne aggódj! A kópét is megcsináltuk hajdanában! ;) Spakel Cool: A kiállításon majd ráérünk vele foglalkozni ;-) DiscoPatkany :54:29 Na ehhez mit szóltok? :) szerintem nem reménytelen, és még az ára is kedvező ;)
