1 Árokmaró és Eke Teljes Termékkatalógus

2

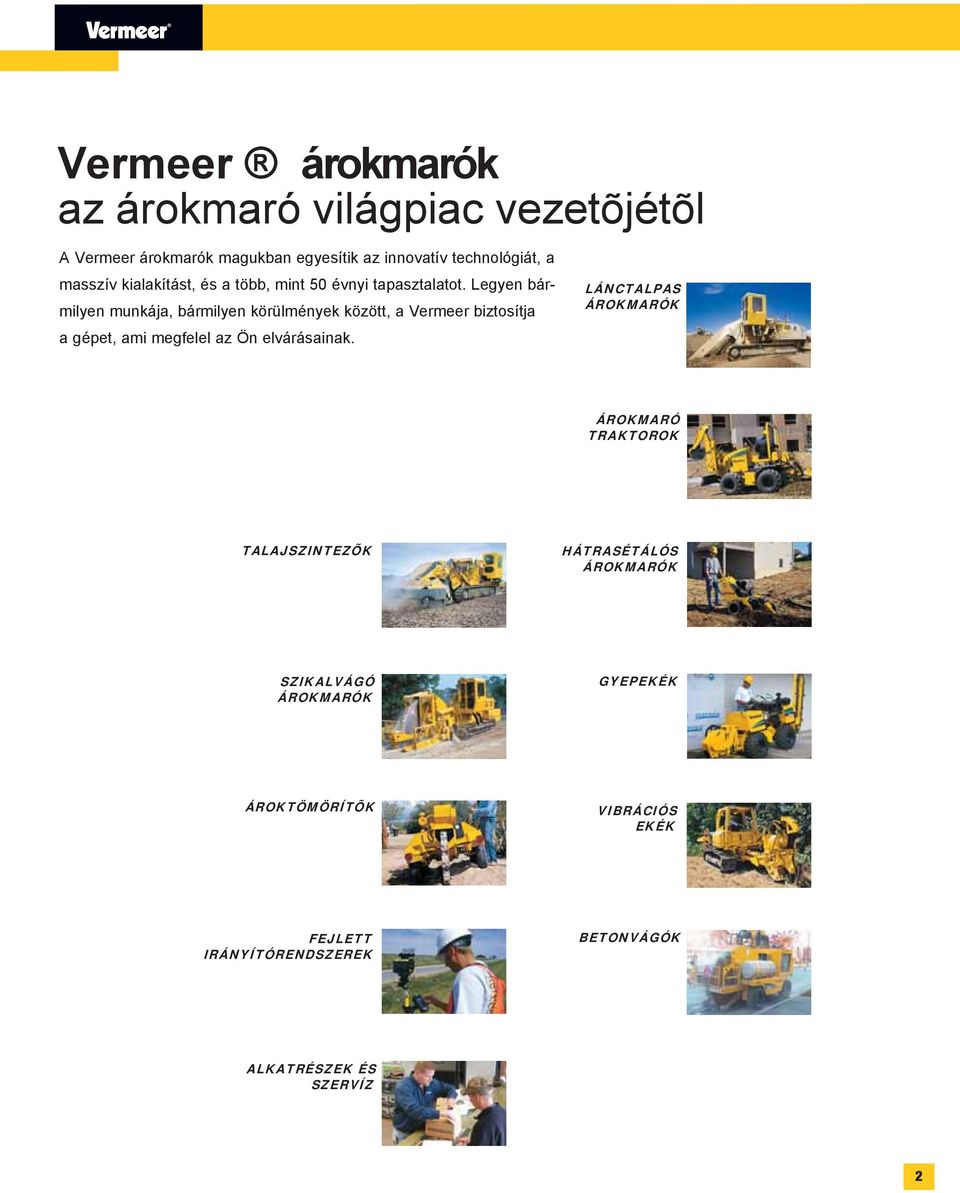

3 Vermeer árokmarók az árokmaró világpiac vezetõjétõl A Vermeer árokmarók magukban egyesítik az innovatív technológiát, a masszív kialakítást, és a több, mint 50 évnyi tapasztalatot. Legyen bármilyen munkája, bármilyen körülmények között, a Vermeer biztosítja a gépet, ami megfelel az Ön elvárásainak. LÁNCTALPAS ÁROKMARÓK ÁROKMARÓ TRAKTOROK TALAJSZINTEZÕK HÁTRASÉTÁLÓS ÁROKMARÓK SZIKALVÁGÓ ÁROKMARÓK GYEPEKÉK ÁROKTÖMÖRÍTÕK VIBRÁCIÓS EKÉK FEJLETT IRÁNYÍTÓRENDSZEREK BETONVÁGÓK ALKATRÉSZEK ÉS SZERVÍZ 2

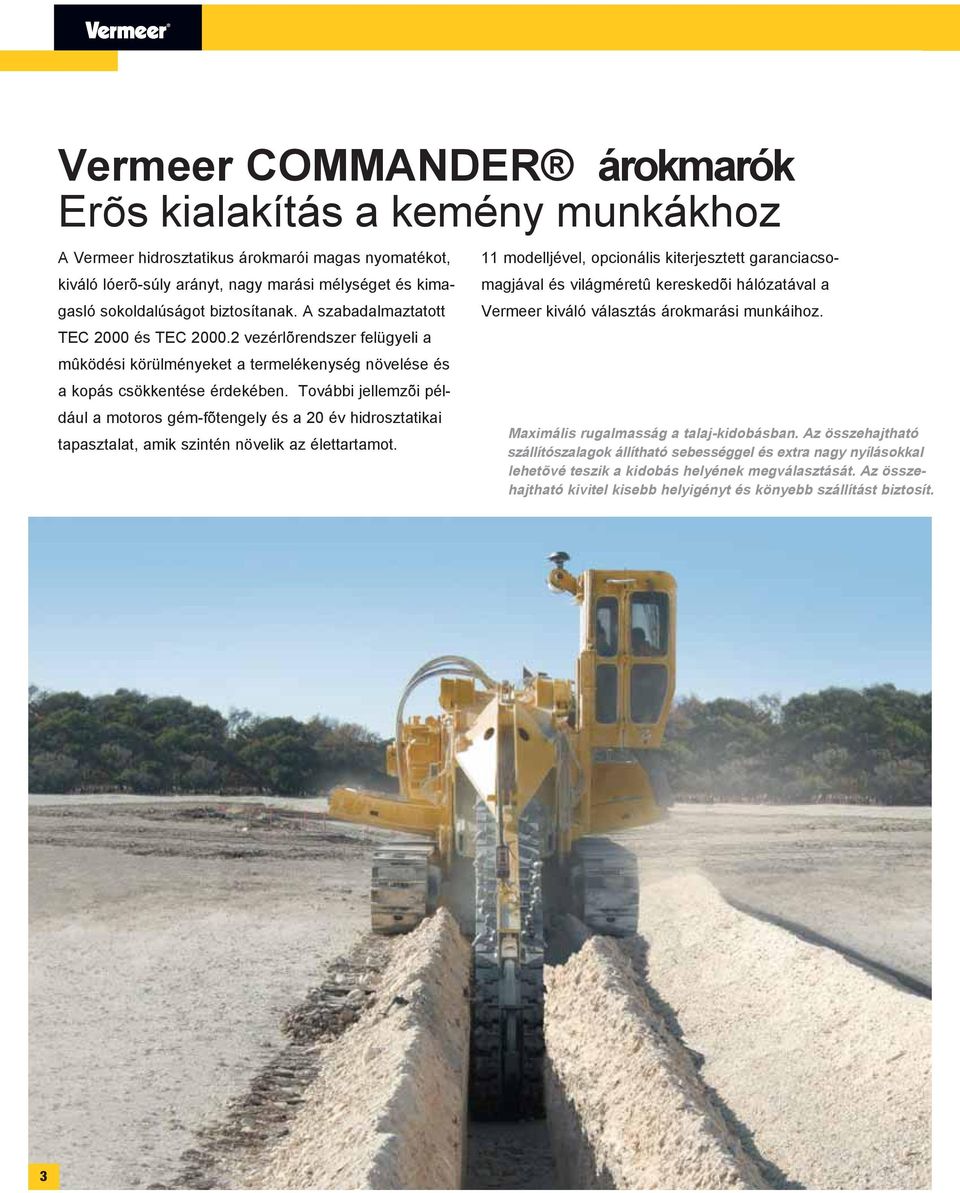

4 Vermeer COMMANDER árokmarók Erõs kialakítás a kemény munkákhoz A Vermeer hidrosztatikus árokmarói magas nyomatékot, kiváló lóerõ-súly arányt, nagy marási mélységet és kimagasló sokoldalúságot biztosítanak. A szabadalmaztatott TEC 2000 és TEC vezérlõrendszer felügyeli a mûködési körülményeket a termelékenység növelése és a kopás csökkentése érdekében. További jellemzõi például a motoros gém-fõtengely és a 20 év hidrosztatikai tapasztalat, amik szintén növelik az élettartamot. 11 modelljével, opcionális kiterjesztett garanciacsomagjával és világméretû kereskedõi hálózatával a Vermeer kiváló választás árokmarási munkáihoz. Maximális rugalmasság a talaj-kidobásban. Az összehajtható szállítószalagok állítható sebességgel és extra nagy nyílásokkal lehetõvé teszik a kidobás helyének megválasztását. Az összehajtható kivitel kisebb helyigényt és könyebb szállítást biztosít. 3

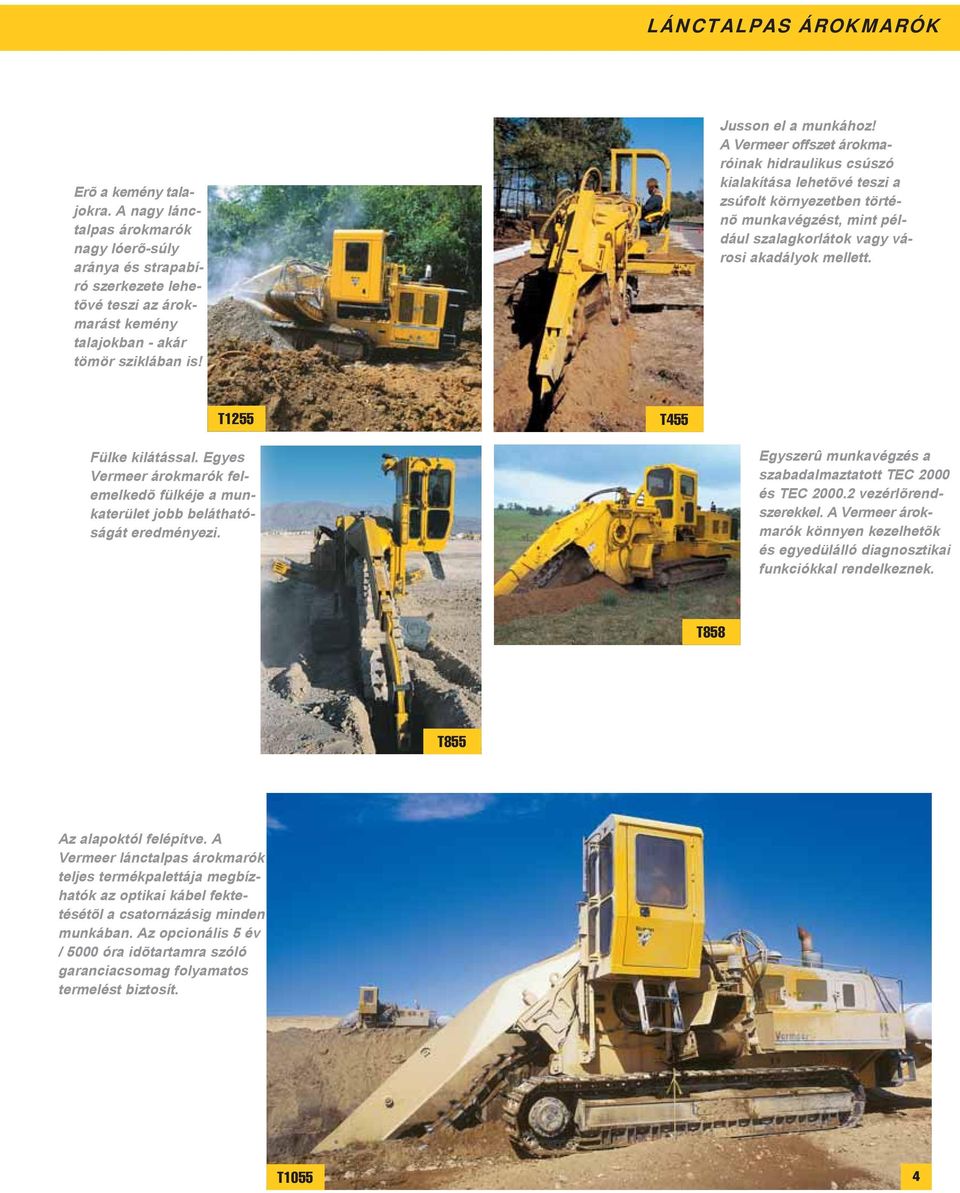

5 LÁNCTALPAS ÁROKMARÓK Erõ a kemény talajokra. A nagy lánctalpas árokmarók nagy lóerõ-súly aránya és strapabíró szerkezete lehetõvé teszi az árokmarást kemény talajokban - akár tömör sziklában is! Jusson el a munkához! A Vermeer offszet árokmaróinak hidraulikus csúszó kialakítása lehetõvé teszi a zsúfolt környezetben történõ munkavégzést, mint például szalagkorlátok vagy városi akadályok mellett. T1255 T455 Fülke kilátással. Egyes Vermeer árokmarók felemelkedõ fülkéje a munkaterület jobb beláthatóságát eredményezi. Egyszerû munkavégzés a szabadalmaztatott TEC 2000 és TEC vezérlõrendszerekkel. A Vermeer árokmarók könnyen kezelhetõk és egyedülálló diagnosztikai funkciókkal rendelkeznek. T858 T855 Az alapoktól felépítve. A Vermeer lánctalpas árokmarók teljes termékpalettája megbízhatók az optikai kábel fektetésétõl a csatornázásig minden munkában. Az opcionális 5 év / 5000 óra idõtartamra szóló garanciacsomag folyamatos termelést biztosít. T1055 4

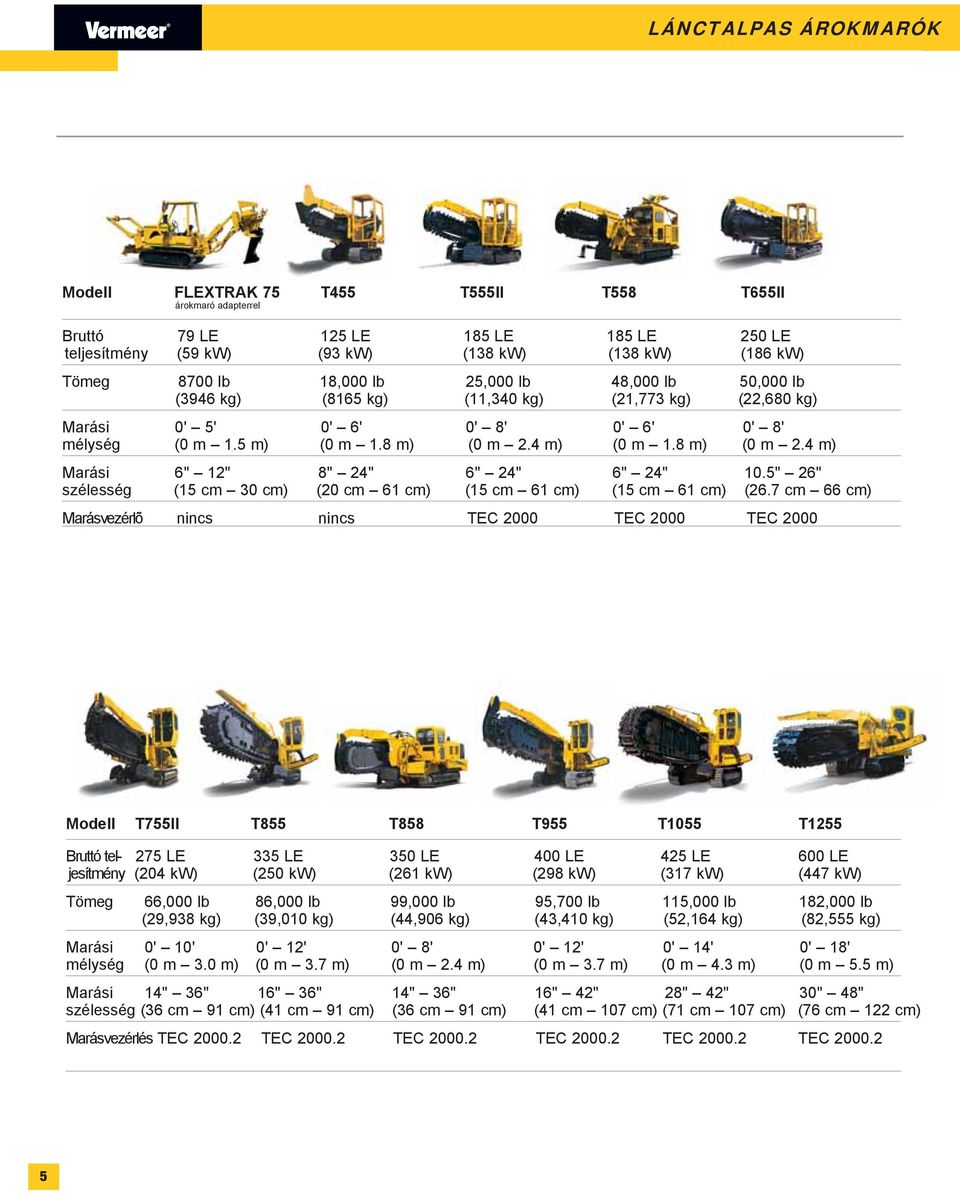

6 LÁNCTALPAS ÁROKMARÓK Modell FLEXTRAK 75 T455 T555II T558 T655II árokmaró adapterrel Bruttó 79 LE 125 LE 185 LE 185 LE 250 LE teljesítmény (59 kw) (93 kw) (138 kw) (138 kw) (186 kw) Tömeg 8700 lb 18,000 lb 25,000 lb 48,000 lb 50,000 lb (3946 kg) (8165 kg) (11,340 kg) (21,773 kg) (22,680 kg) Marási 0' 5' 0' 6' 0' 8' 0' 6' 0' 8' mélység (0 m 1.5 m) (0 m 1.8 m) (0 m 2.4 m) (0 m 1.8 m) (0 m 2.4 m) Marási 6" 12" 8" 24" 6" 24" 6" 24" 10.5" 26" szélesség (15 cm 30 cm) (20 cm 61 cm) (15 cm 61 cm) (15 cm 61 cm) (26.7 cm 66 cm) Marásvezérlõ nincs nincs TEC 2000 TEC 2000 TEC 2000 Modell T755II T855 T858 T955 T1055 T1255 Bruttó tel- 275 LE 335 LE 350 LE 400 LE 425 LE 600 LE jesítmény (204 kw) (250 kw) (261 kw) (298 kw) (317 kw) (447 kw) Tömeg 66,000 lb 86,000 lb 99,000 lb 95,700 lb 115,000 lb 182,000 lb (29,938 kg) (39,010 kg) (44,906 kg) (43,410 kg) (52,164 kg) (82,555 kg) Marási 0' 10' 0' 12' 0' 8' 0' 12' 0' 14' 0' 18' mélység (0 m 3.0 m) (0 m 3.7 m) (0 m 2.4 m) (0 m 3.7 m) (0 m 4.3 m) (0 m 5.5 m) Marási 14" 36" 16" 36" 14" 36" 16" 42" 28" 42" 30" 48" szélesség (36 cm 91 cm) (41 cm 91 cm) (36 cm 91 cm) (41 cm 107 cm) (71 cm 107 cm) (76 cm 122 cm) Marásvezérlés TEC TEC TEC TEC TEC TEC

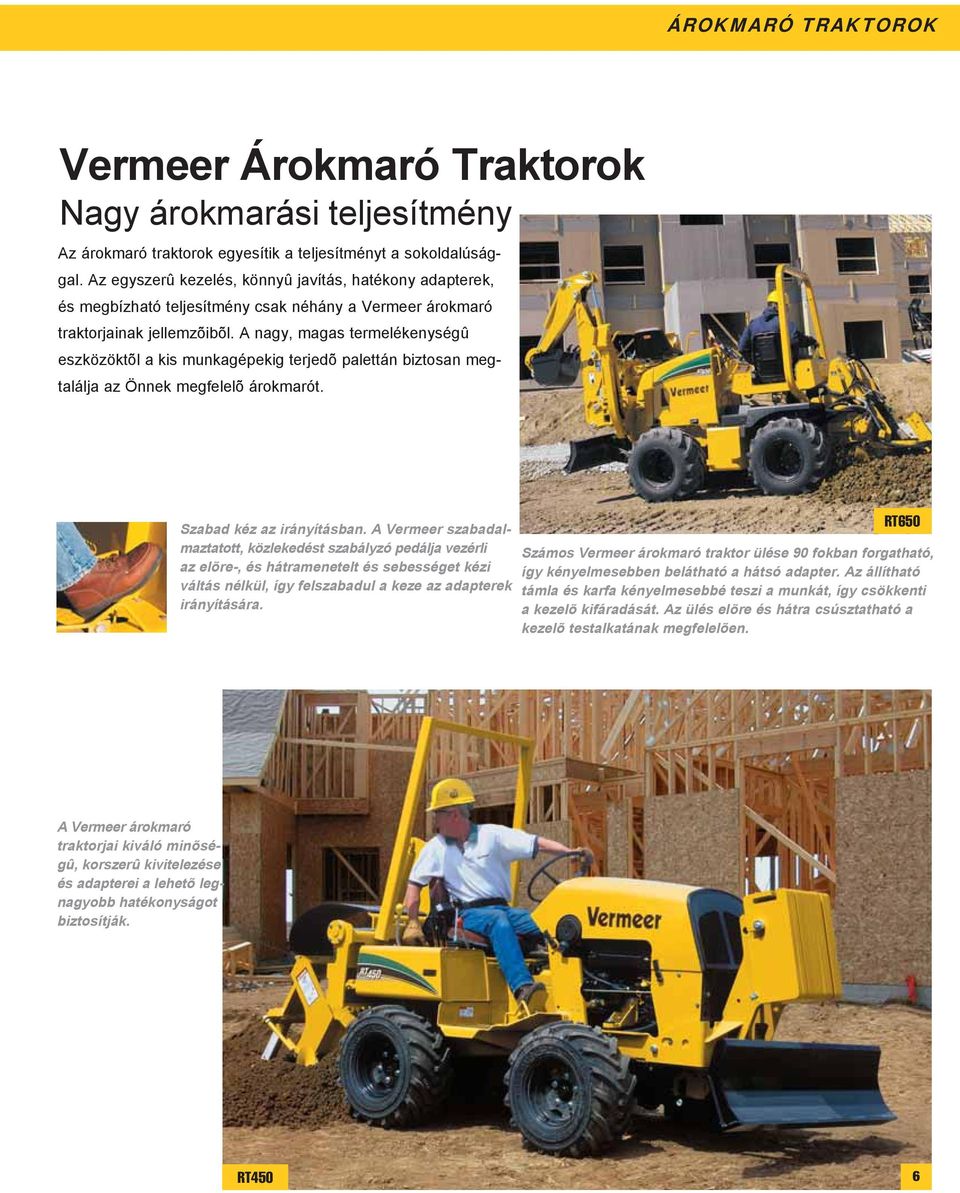

7 ÁROKMARÓ TRAKTOROK Vermeer Árokmaró Traktorok Nagy árokmarási teljesítmény Az árokmaró traktorok egyesítik a teljesítményt a sokoldalúsággal. Az egyszerû kezelés, könnyû javítás, hatékony adapterek, és megbízható teljesítmény csak néhány a Vermeer árokmaró traktorjainak jellemzõibõl. A nagy, magas termelékenységû eszközöktõl a kis munkagépekig terjedõ palettán biztosan megtalálja az Önnek megfelelõ árokmarót. Szabad kéz az irányításban. A Vermeer szabadalmaztatott, közlekedést szabályzó pedálja vezérli az elõre-, és hátramenetelt és sebességet kézi váltás nélkül, így felszabadul a keze az adapterek irányítására. RT650 Számos Vermeer árokmaró traktor ülése 90 fokban forgatható, így kényelmesebben belátható a hátsó adapter. Az állítható támla és karfa kényelmesebbé teszi a munkát, így csökkenti a kezelõ kifáradását. Az ülés elõre és hátra csúsztatható a kezelõ testalkatának megfelelõen. A Vermeer árokmaró traktorjai kiváló minõségû, korszerû kivitelezése és adapterei a lehetõ legnagyobb hatékonyságot biztosítják. RT450 6

8 Sokoldalú teljesítmény a sokféle felhasználásért A Vermeer árokmaró traktorok sokféle adaptere lehetõvé teszi, hogy egyetlen géppel többféle munkát végezzen az optikai kábel, vízcsõ és gázcsõ telepítésén túl a toldásokig és csatlakozók lehelyezéséig akár vibrációs ekével vagy a sziklavágóval. Marás több mélységben és szélességben a rögzített és offszet árokmaró adaptereknek köszönhetõen. Jusson el a munkaterületre gyorsabban! A Vermeer markoló adapterek lehetõvé teszik a talaj, vagy akár más anyagok kiásását. Sokféle betonvágási munka, többek közt toldás és csatlakozó telepítés akár utakon, városban és autópályákon a Vermeer sziklavágó adapterrel. Kiváló visszatöltési eredmények. Árkok visszatöltése teljes irányítással a 6 utas tolólapnak köszönhetõen. Optikai kábel, gáz és vízcsõ telepítése a vibrációs eke adapterrel. Árokmarás, pont ott, ahol szükséges. Az opcionális csúszó offszet adapter lehetõvé teszi a gém hidraulikus elcsúsztatását, így marási munkák végezhetõk alapzatok, kerítések, utak és egyéb akadályok mellett. 7 Modell RT350 RT450 RT650 V8100 RT850 Bruttó telj. 37 LE 46 LE 76 LE 80 LE 85 LE (28 kw) (34 kw) (56 kw) (60 kw) (63 kw) Tömeg* 2990 lb 3380 lb 6600 lb 6380 lb 7800 lb (1356 kg) (1533 kg) (2994 kg) (2894 kg) (3538 kg) Marási 0" 48" 0" 60" 0" 60" 0" 60" 0" 60" mélység (0 cm 122 cm) (0 cm 152 cm) (0 cm 152 cm) (0 cm 152 cm) (0 cm 152 cm) Marási 5" 12" 5" 12" 6" 16" 6" 18" 6" 16" szélesség (13 cm 30 cm) (13 cm 30 cm) (15 cm 41 cm) (15 cm 46 cm) (15 cm 41 cm) Közlekedés Hidrosztatikus Hidrosztatikus Hidrosztatikus Mechanikus Hidrosztatikus *csak traktor

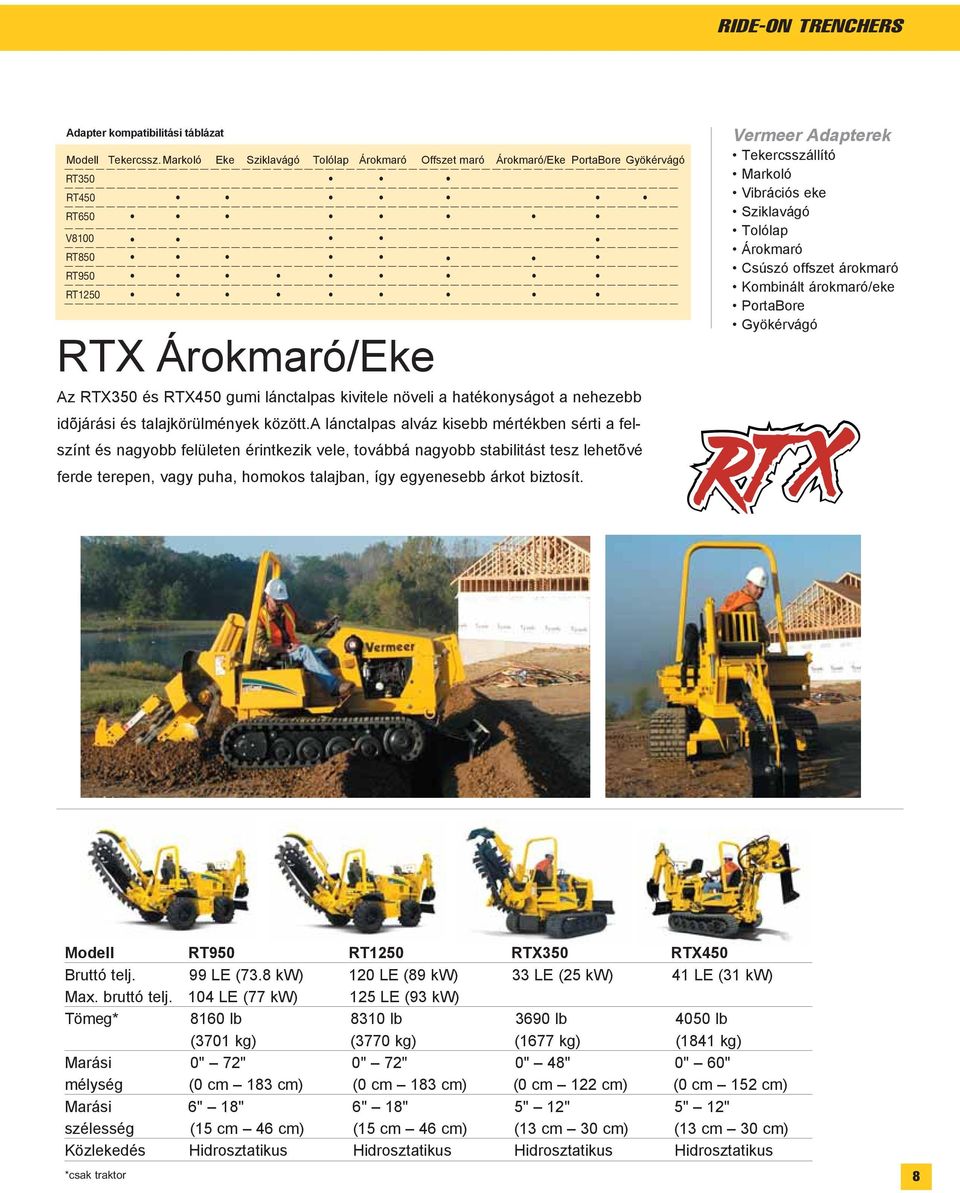

9 RIDE-ON TRENCHERS Adapter kompatibilitási táblázat Modell Tekercssz. Markoló Eke Sziklavágó Tolólap Árokmaró Offszet maró Árokmaró/Eke PortaBore Gyökérvágó RT350 RT450 RT650 V8100 RT850 RT950 RT1250 RTX Árokmaró/Eke Az RTX350 és RTX450 gumi lánctalpas kivitele növeli a hatékonyságot a nehezebb idõjárási és talajkörülmények között.a lánctalpas alváz kisebb mértékben sérti a felszínt és nagyobb felületen érintkezik vele, továbbá nagyobb stabilitást tesz lehetõvé ferde terepen, vagy puha, homokos talajban, így egyenesebb árkot biztosít. Vermeer Adapterek Tekercsszállító Markoló Vibrációs eke Sziklavágó Tolólap Árokmaró Csúszó offszet árokmaró Kombinált árokmaró/eke PortaBore Gyökérvágó Modell RT950 RT1250 RTX350 RTX450 Bruttó telj. 99 LE (73.8 kw) 120 LE (89 kw) 33 LE (25 kw) 41 LE (31 kw) Max. bruttó telj. 104 LE (77 kw) 125 LE (93 kw) Tömeg* 8160 lb 8310 lb 3690 lb 4050 lb (3701 kg) (3770 kg) (1677 kg) (1841 kg) Marási 0" 72" 0" 72" 0" 48" 0" 60" mélység (0 cm 183 cm) (0 cm 183 cm) (0 cm 122 cm) (0 cm 152 cm) Marási 6" 18" 6" 18" 5" 12" 5" 12" szélesség (15 cm 46 cm) (15 cm 46 cm) (13 cm 30 cm) (13 cm 30 cm) Közlekedés Hidrosztatikus Hidrosztatikus Hidrosztatikus Hidrosztatikus *csak traktor 8

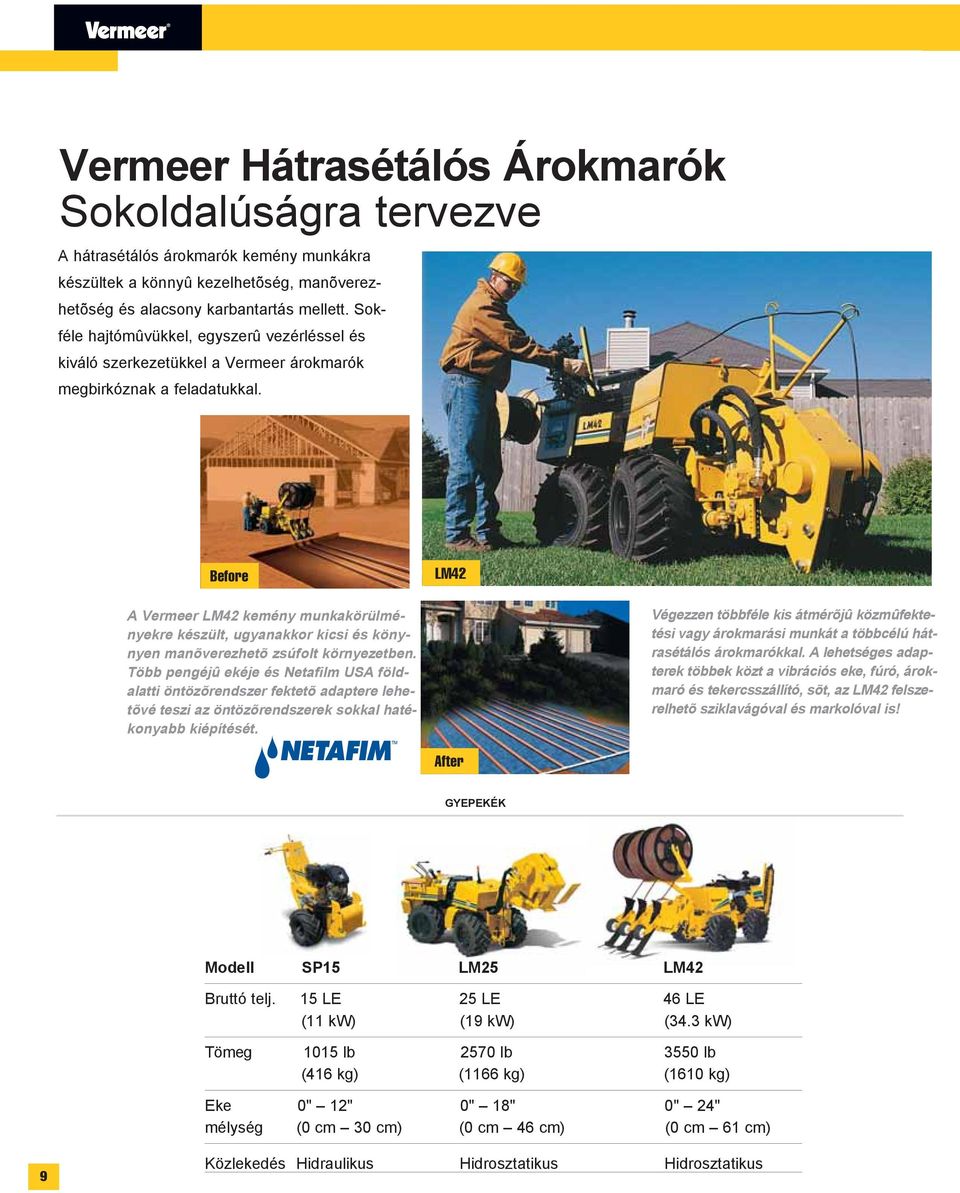

10 Vermeer Hátrasétálós Árokmarók Sokoldalúságra tervezve A hátrasétálós árokmarók kemény munkákra készültek a könnyû kezelhetõség, manõverezhetõség és alacsony karbantartás mellett. Sokféle hajtómûvükkel, egyszerû vezérléssel és kiváló szerkezetükkel a Vermeer árokmarók megbirkóznak a feladatukkal. Before LM42 A Vermeer LM42 kemény munkakörülményekre készült, ugyanakkor kicsi és könynyen manõverezhetõ zsúfolt környezetben. Több pengéjû ekéje és Netafilm USA földalatti öntözõrendszer fektetõ adaptere lehetõvé teszi az öntözõrendszerek sokkal hatékonyabb kiépítését. Végezzen többféle kis átmérõjû közmûfektetési vagy árokmarási munkát a többcélú hátrasétálós árokmarókkal. A lehetséges adapterek többek közt a vibrációs eke, fúró, árokmaró és tekercsszállító, sõt, az LM42 felszerelhetõ sziklavágóval és markolóval is! After GYEPEKÉK Modell SP15 LM25 LM42 Bruttó telj. 15 LE 25 LE 46 LE (11 kw) (19 kw) (34.3 kw) Tömeg 1015 lb 2570 lb 3550 lb (416 kg) (1166 kg) (1610 kg) Eke 0" 12" 0" 18" 0" 24" mélység (0 cm 30 cm) (0 cm 46 cm) (0 cm 61 cm) 9 Közlekedés Hidraulikus Hidrosztatikus Hidrosztatikus

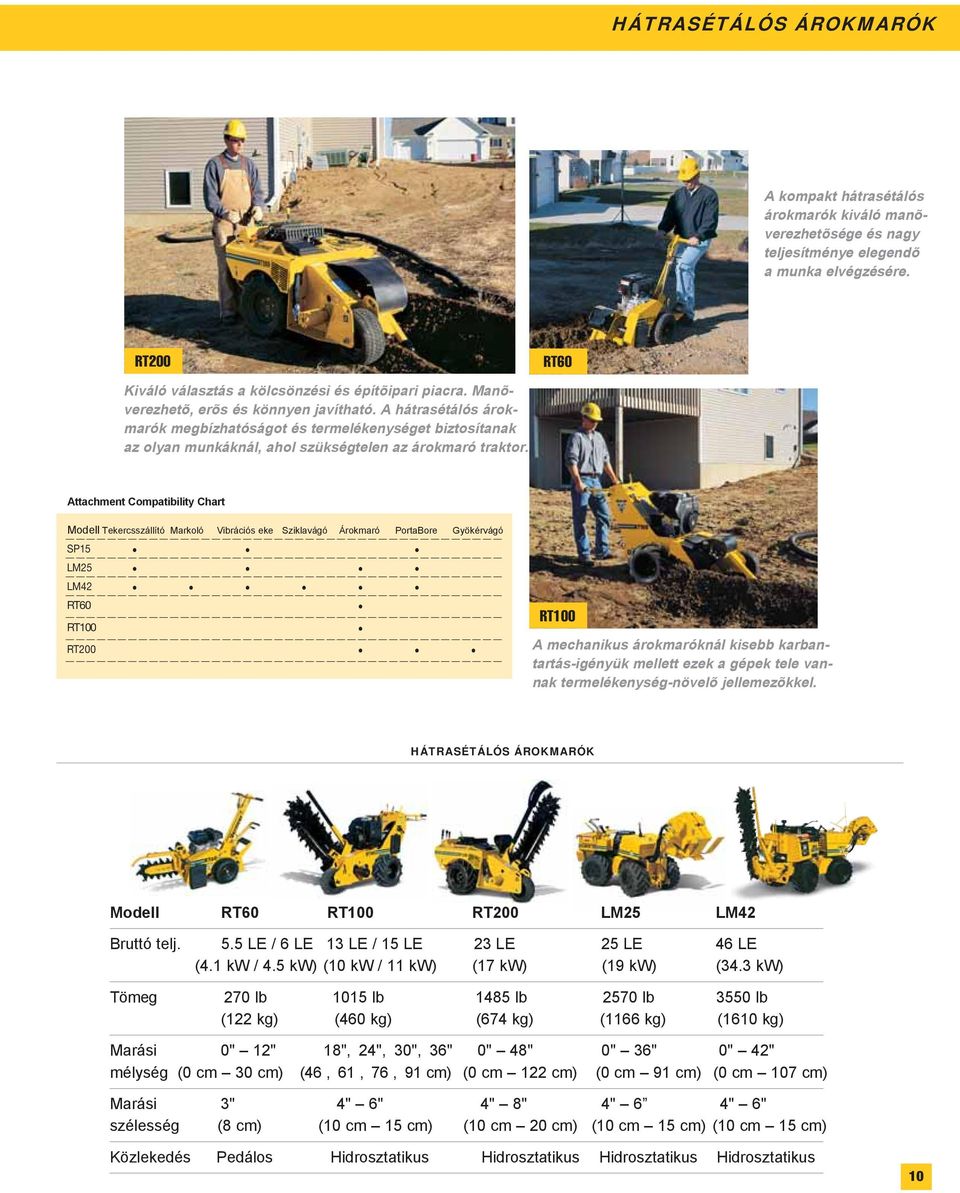

11 HÁTRASÉTÁLÓS ÁROKMARÓK A kompakt hátrasétálós árokmarók kiváló manõverezhetõsége és nagy teljesítménye elegendõ a munka elvégzésére. RT200 RT60 Kiváló választás a kölcsönzési és építõipari piacra. Manõverezhetõ, erõs és könnyen javítható. A hátrasétálós árokmarók megbízhatóságot és termelékenységet biztosítanak az olyan munkáknál, ahol szükségtelen az árokmaró traktor. Attachment Compatibility Chart Modell Tekercsszállító Markoló Vibrációs eke Sziklavágó Árokmaró PortaBore Gyökérvágó SP15 LM25 LM42 RT60 RT100 RT200 RT100 A mechanikus árokmaróknál kisebb karbantartás-igényük mellett ezek a gépek tele vannak termelékenység-növelõ jellemezõkkel. HÁTRASÉTÁLÓS ÁROKMARÓK Modell RT60 RT100 RT200 LM25 LM42 Bruttó telj. 5.5 LE / 6 LE 13 LE / 15 LE 23 LE 25 LE 46 LE (4.1 kw / 4.5 kw) (10 kw / 11 kw) (17 kw) (19 kw) (34.3 kw) Tömeg 270 lb 1015 lb 1485 lb 2570 lb 3550 lb (122 kg) (460 kg) (674 kg) (1166 kg) (1610 kg) Marási 0" 12" 18", 24", 30", 36" 0" 48" 0" 36" 0" 42" mélység (0 cm 30 cm) (46, 61, 76, 91 cm) (0 cm 122 cm) (0 cm 91 cm) (0 cm 107 cm) Marási 3" 4" 6" 4" 8" 4" 6 4" 6" szélesség (8 cm) (10 cm 15 cm) (10 cm 20 cm) (10 cm 15 cm) (10 cm 15 cm) Közlekedés Pedálos Hidrosztatikus Hidrosztatikus Hidrosztatikus Hidrosztatikus 10

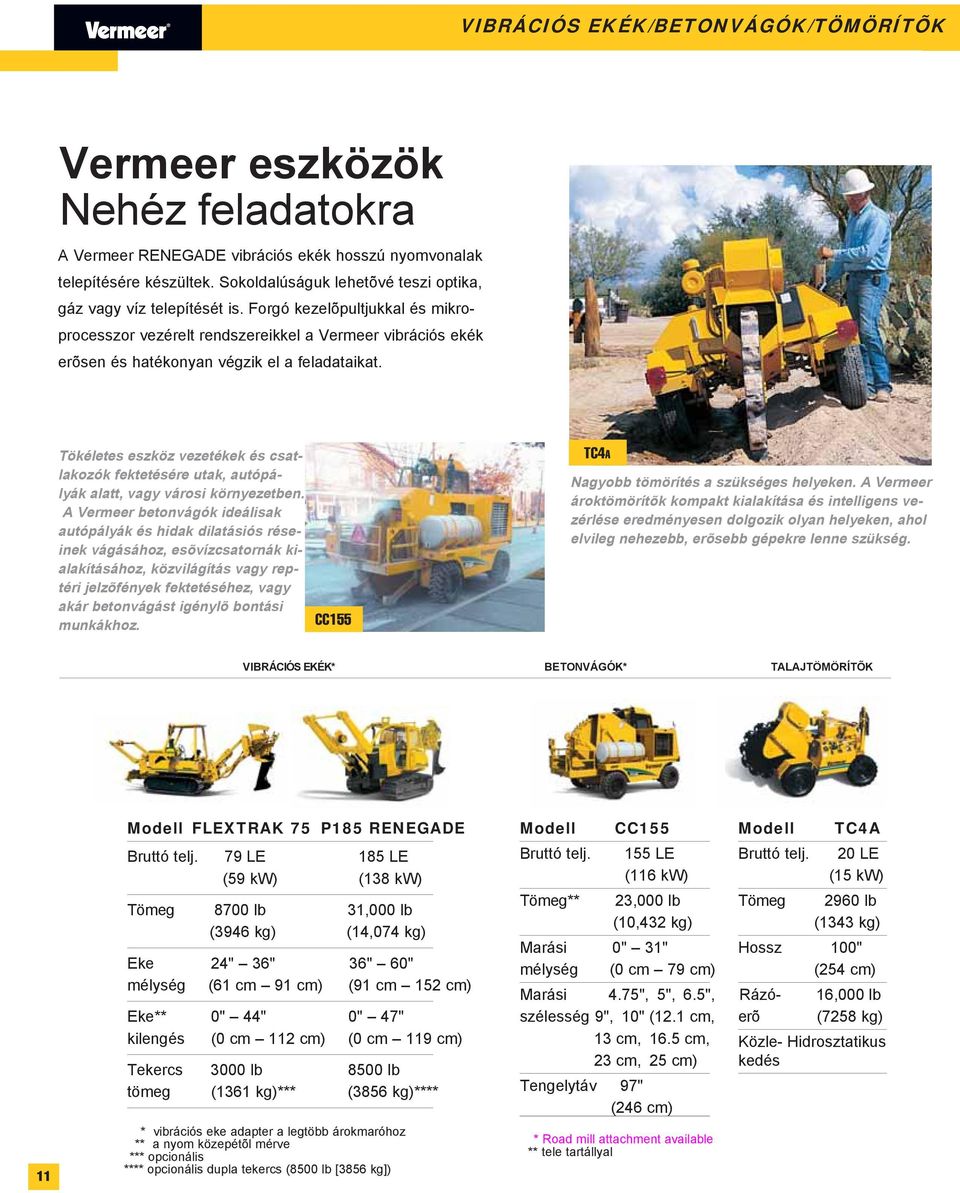

12 VIBRÁCIÓS EKÉK/BETONVÁGÓK/TÖMÖRÍTÕK Vermeer eszközök Nehéz feladatokra A Vermeer RENEGADE vibrációs ekék hosszú nyomvonalak telepítésére készültek. Sokoldalúságuk lehetõvé teszi optika, gáz vagy víz telepítését is. Forgó kezelõpultjukkal és mikroprocesszor vezérelt rendszereikkel a Vermeer vibrációs ekék erõsen és hatékonyan végzik el a feladataikat. Tökéletes eszköz vezetékek és csatlakozók fektetésére utak, autópályák alatt, vagy városi környezetben. A Vermeer betonvágók ideálisak autópályák és hidak dilatásiós réseinek vágásához, esõvízcsatornák kialakításához, közvilágítás vagy reptéri jelzõfények fektetéséhez, vagy akár betonvágást igénylõ bontási munkákhoz. CC155 TC4A Nagyobb tömörítés a szükséges helyeken. A Vermeer ároktömörítõk kompakt kialakítása és intelligens vezérlése eredményesen dolgozik olyan helyeken, ahol elvileg nehezebb, erõsebb gépekre lenne szükség. VIBRÁCIÓS EKÉK* BETONVÁGÓK* TALAJTÖMÖRÍTÕK Modell FLEXTRAK 75 P185 RENEGADE Modell CC155 Modell TC4A Bruttó telj. 79 LE 185 LE (59 kw) (138 kw) Tömeg 8700 lb 31,000 lb (3946 kg) (14,074 kg) Eke 24" 36" 36" 60" mélység (61 cm 91 cm) (91 cm 152 cm) Eke** 0" 44" 0" 47" kilengés (0 cm 112 cm) (0 cm 119 cm) Tekercs 3000 lb 8500 lb tömeg (1361 kg)*** (3856 kg)**** Bruttó telj. Tömeg** 155 LE (116 kw) 23,000 lb (10,432 kg) Marási 0" 31" mélység (0 cm 79 cm) Marási 4.75", 5", 6.5", szélesség 9", 10" (12.1 cm, 13 cm, 16.5 cm, 23 cm, 25 cm) Tengelytáv 97" (246 cm) Bruttó telj. 20 LE (15 kw) Tömeg 2960 lb (1343 kg) Hossz 100" (254 cm) Rázó- 16,000 lb erõ (7258 kg) Közle- Hidrosztatikus kedés 11 * vibrációs eke adapter a legtöbb árokmaróhoz ** a nyom közepétõl mérve *** opcionális **** opcionális dupla tekercs (8500 lb [3856 kg]) * Road mill attachment available ** tele tartállyal

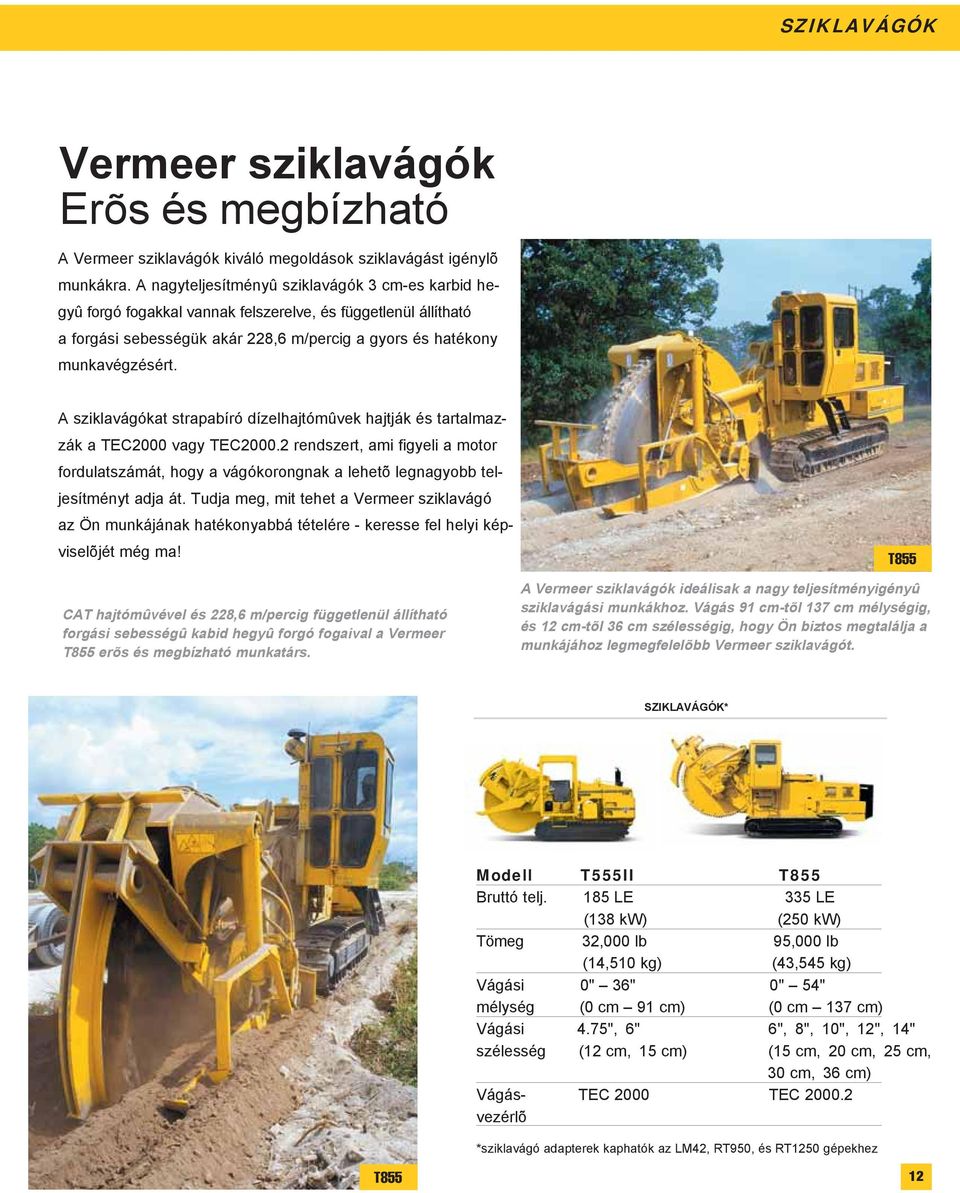

13 SZIKLAVÁGÓK Vermeer sziklavágók Erõs és megbízható A Vermeer sziklavágók kiváló megoldások sziklavágást igénylõ munkákra. A nagyteljesítményû sziklavágók 3 cm-es karbid hegyû forgó fogakkal vannak felszerelve, és függetlenül állítható a forgási sebességük akár 228,6 m/percig a gyors és hatékony munkavégzésért. A sziklavágókat strapabíró dízelhajtómûvek hajtják és tartalmazzák a TEC2000 vagy TEC rendszert, ami figyeli a motor fordulatszámát, hogy a vágókorongnak a lehetõ legnagyobb teljesítményt adja át. Tudja meg, mit tehet a Vermeer sziklavágó az Ön munkájának hatékonyabbá tételére - keresse fel helyi képviselõjét még ma! CAT hajtómûvével és 228,6 m/percig függetlenül állítható forgási sebességû kabid hegyû forgó fogaival a Vermeer T855 erõs és megbízható munkatárs. T855 A Vermeer sziklavágók ideálisak a nagy teljesítményigényû sziklavágási munkákhoz. Vágás 91 cm-tõl 137 cm mélységig, és 12 cm-tõl 36 cm szélességig, hogy Ön biztos megtalálja a munkájához legmegfelelõbb Vermeer sziklavágót. SZIKLAVÁGÓK* Modell T555II T855 Bruttó telj. 185 LE 335 LE (138 kw) (250 kw) Tömeg 32,000 lb 95,000 lb (14,510 kg) (43,545 kg) Vágási 0" 36" 0" 54" mélység (0 cm 91 cm) (0 cm 137 cm) Vágási 4.75", 6" 6", 8", 10", 12", 14" szélesség (12 cm, 15 cm) (15 cm, 20 cm, 25 cm, 30 cm, 36 cm) Vágás- TEC 2000 TEC vezérlõ *sziklavágó adapterek kaphatók az LM42, RT950, és RT1250 gépekhez T855 12

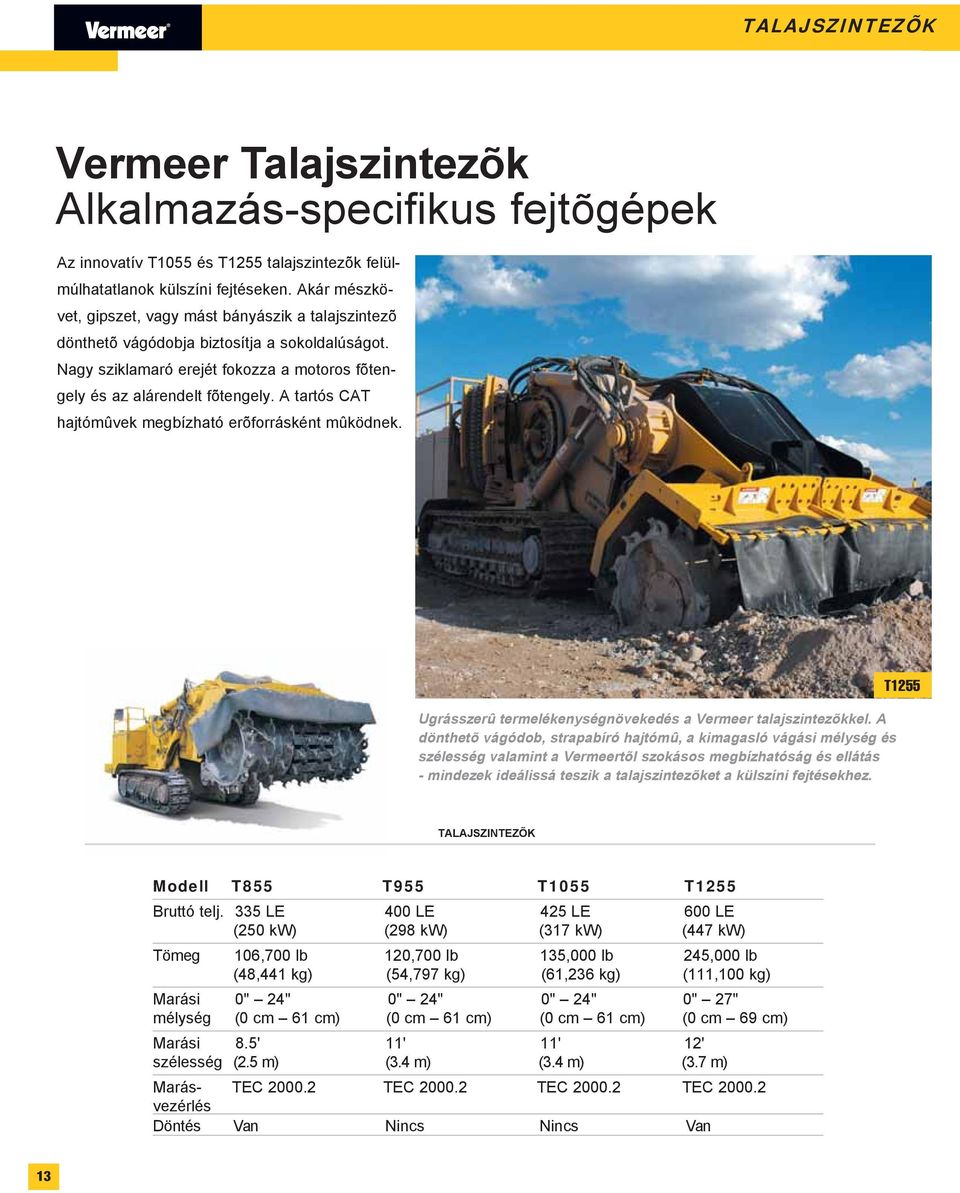

14 TALAJSZINTEZÕK Vermeer Talajszintezõk Alkalmazás-specifikus fejtõgépek Az innovatív T1055 és T1255 talajszintezõk felülmúlhatatlanok külszíni fejtéseken. Akár mészkövet, gipszet, vagy mást bányászik a talajszintezõ dönthetõ vágódobja biztosítja a sokoldalúságot. Nagy sziklamaró erejét fokozza a motoros fõtengely és az alárendelt fõtengely. A tartós CAT hajtómûvek megbízható erõforrásként mûködnek. Ugrásszerû termelékenységnövekedés a Vermeer talajszintezõkkel. A dönthetõ vágódob, strapabíró hajtómû, a kimagasló vágási mélység és szélesség valamint a Vermeertõl szokásos megbízhatóság és ellátás - mindezek ideálissá teszik a talajszintezõket a külszíni fejtésekhez. T1255 TALAJSZINTEZÕK Modell T855 T955 T1055 T1255 Bruttó telj. 335 LE 400 LE 425 LE 600 LE (250 kw) (298 kw) (317 kw) (447 kw) Tömeg 106,700 lb 120,700 lb 135,000 lb 245,000 lb (48,441 kg) (54,797 kg) (61,236 kg) (111,100 kg) Marási 0" 24" 0" 24" 0" 24" 0" 27" mélység (0 cm 61 cm) (0 cm 61 cm) (0 cm 61 cm) (0 cm 69 cm) Marási 8.5' 11' 11' 12' szélesség (2.5 m) (3.4 m) (3.4 m) (3.7 m) Marás- TEC TEC TEC TEC vezérlés Döntés Van Nincs Nincs Van 13

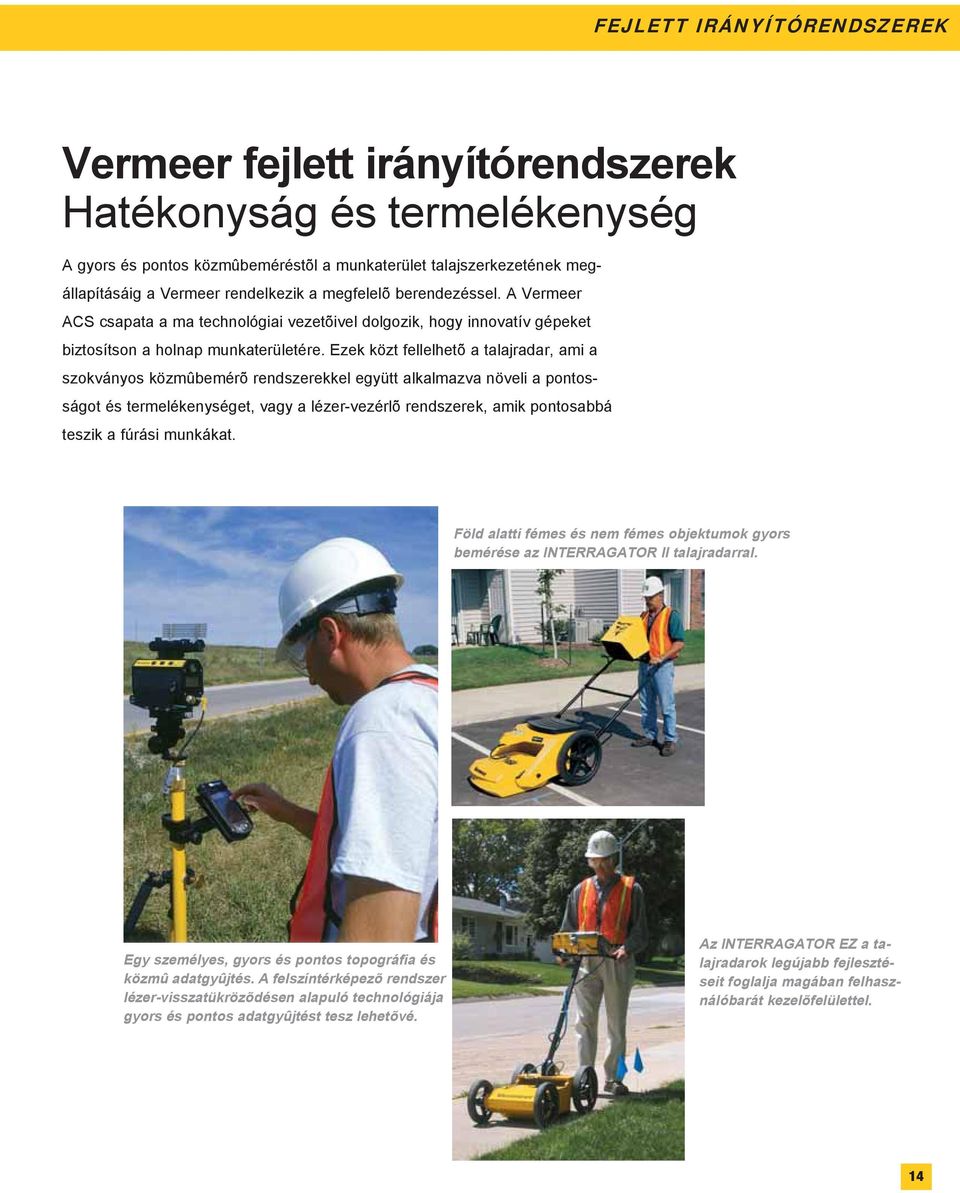

15 FEJLETT IRÁNYÍTÓRENDSZEREK Vermeer fejlett irányítórendszerek Hatékonyság és termelékenység A gyors és pontos közmûbeméréstõl a munkaterület talajszerkezetének megállapításáig a Vermeer rendelkezik a megfelelõ berendezéssel. A Vermeer ACS csapata a ma technológiai vezetõivel dolgozik, hogy innovatív gépeket biztosítson a holnap munkaterületére. Ezek közt fellelhetõ a talajradar, ami a szokványos közmûbemérõ rendszerekkel együtt alkalmazva növeli a pontosságot és termelékenységet, vagy a lézer-vezérlõ rendszerek, amik pontosabbá teszik a fúrási munkákat. Föld alatti fémes és nem fémes objektumok gyors bemérése az INTERRAGATOR II talajradarral. Egy személyes, gyors és pontos topográfia és közmû adatgyûjtés. A felszíntérképezõ rendszer lézer-visszatükrözõdésen alapuló technológiája gyors és pontos adatgyûjtést tesz lehetõvé. Az INTERRAGATOR EZ a talajradarok legújabb fejlesztéseit foglalja magában felhasználóbarát kezelõfelülettel. 14

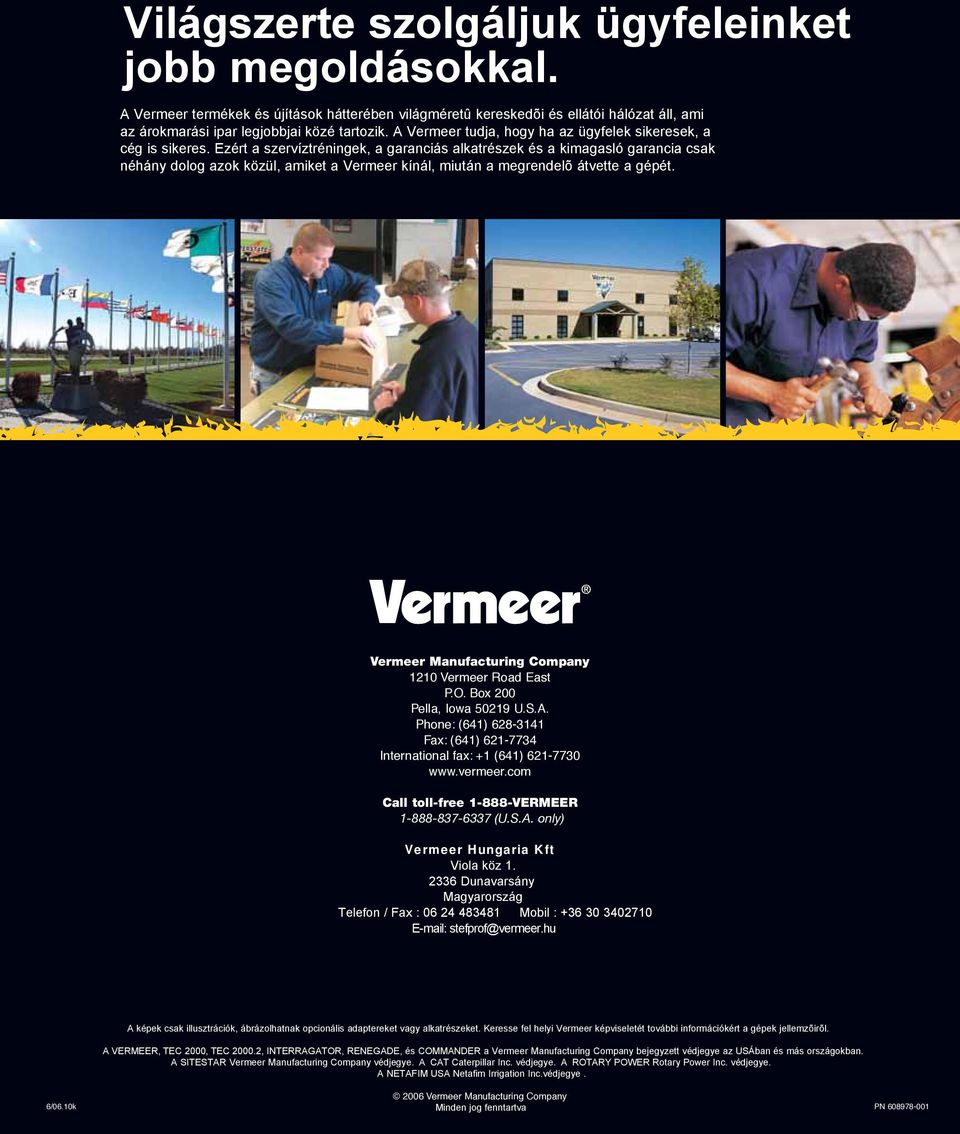

16 Világszerte szolgáljuk ügyfeleinket jobb megoldásokkal. A Vermeer termékek és újítások hátterében világméretû kereskedõi és ellátói hálózat áll, ami az árokmarási ipar legjobbjai közé tartozik. A Vermeer tudja, hogy ha az ügyfelek sikeresek, a cég is sikeres. Ezért a szervíztréningek, a garanciás alkatrészek és a kimagasló garancia csak néhány dolog azok közül, amiket a Vermeer kínál, miután a megrendelõ átvette a gépét. Vermeer Manufacturing Company 1210 Vermeer Road East P.O. Box 200 Pella, Iowa U.S.A. Phone: (641) Fax: (641) International fax: +1 (641) Call toll-free VERMEER (U.S.A. only) Vermeer Hungaria Kft Viola köz Dunavarsány Magyarország Telefon / Fax : Mobil : stefprof@vermeer.hu A képek csak illusztrációk, ábrázolhatnak opcionális adaptereket vagy alkatrészeket. Keresse fel helyi Vermeer képviseletét további információkért a gépek jellemzõirõl. A VERMEER, TEC 2000, TEC , INTERRAGATOR, RENEGADE, és COMMANDER a Vermeer Manufacturing Company bejegyzett védjegye az USÁban és más országokban. A SITESTAR Vermeer Manufacturing Company védjegye. A CAT Caterpillar Inc. védjegye. A ROTARY POWER Rotary Power Inc. védjegye. A NETAFIM USA Netafim Irrigation Inc.védjegye. 6/06.10k 2006 Vermeer Manufacturing Company Minden jog fenntartva PN
