1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: Tükrös teleszkóp készlet, Bresser Pluto/S és Lyra lencsés teleszkóp Megrend. szám: és Kezelési utasítás 1

2 2

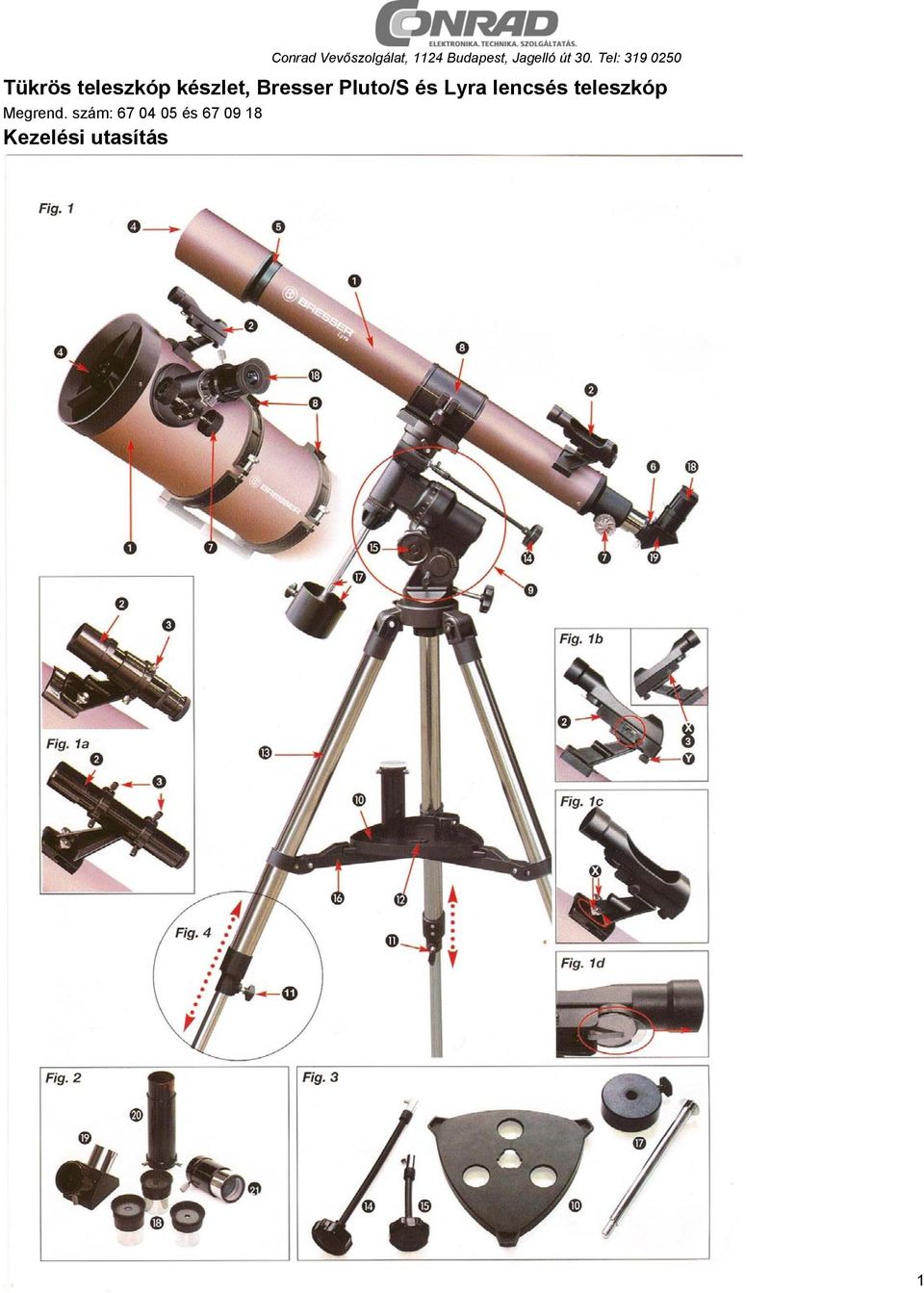

3 Az elemek leírása (1 3 ábrák) 1. Teleszkóp tubus 2. Kereső távcső vagy LED kereső 3. Beállító csavarok (csak kereső távcsőnél) 4. A tubus nyílása 5. Objektív 6. Okulár csatlakozó csonk 7. Élesre állító kerék 8. Tubus szorító bilincs 9. Állvány-szerelvény (montírung) 10. Tartozék lerakó hely 11. Az állvány rögzítő csavarjai 12. Tartozék tartó tálca és rögzítő elem 13. Az állvány lábai 14. Hajlékony tengely a deklináció beállításához 15. Hajlékony tengely a rektaszcenzió beállításához 16. Állványláb merevítés 17. Ellensúly + tartórúd okulár ( 31.7 mm, ill. 1 1/4 ) f=20 mm, f=12 mm, f=4 mm) 19. Zenit tükör 20. Képfordító lencse 1.5x Barlow lencse 3x Javaslat: A rektaszcenzió tengelyt (16. ábra zöld vonalát) óratengelynek is hívják. A deklinációs tengelyt elevációs tengelynek is hívják. Az elemek leírása (16 ábra), Állvány szerelvény (montírung) A Tubus bilincs B Élesre állító kerék C Deklinációs tengely skálája D A deklinációs tengely rögzítő csavarja E A deklinációs tengely finom beállítása F Szélességi fok beállítás skála G A szélességi fok beállító és rögzítő csavarja. H Ellensúly rögzítő csavarral I A rektaszcenzió tengely rögzítő csavarja J Rektaszcenzió tengely skála K Rektaszcenzió tengely finombeállítás L A horizontális beállítás rögzítő csavarja M Az opcionális utánvezető motor tartója N Tengelykapcsoló a motor kikuplungolásához O Az utánvezető motor áttétel fogaskereke. I rész A szerkezet felállítása 1. Általános / a telepítés helye A Kezelési útmutató leírja az ekvatoriális montírunggal bíró refraktorok (lencsés teleszkópok) és a reflektorok (tükrös teleszkópok) felépítését és kezelését. A kezelési útmutatóban ezért a különböző teleszkóp modellek számára eltérő utasítások vannak. A felállítás megkezdése előtt keressünk egy alkalmas helyszínt a teleszkóp számára. Előnyös, ha a készüléket olyan helyen állítjuk fel, ahonnan jó kilátásunk van az égre, ahol szilárd a talaj és kellő hely áll a számunkra rendelkezésre. Vegyük ki az összes alkatrészt a csomagolásból. Ellenőrizzük az ábra alapján, hogy minden darab hiánytalanul megvan-e. Fontos: A csavarokat csak kézi meghúzás-erősséggel húzzuk meg, kerüljük el a csavarok túlhúzását. 2. Állvány Az állvány lábai, az állvány fejjel (5 ábra X) és az állványláb merevítéssel (1 ábra 16) együtt előre vannak szerelve. Vegyük ki a háromlábú állványt a csomagból és állítsuk fel úgy, hogy az állvány lábai függőlegesen álljanak. Fogjuk meg az állvány két lábát és húzzuk óvatosan szét a két állvány lábat teljesen nyitott állásba. Eközben az állvány súlya egy lábra nehezedik. Ezután állítsuk fel egyenesen az állványt. Egyenként húzzuk ki az állvány lábait a kívánt hosszúságúra (lásd 4. ábra), és húzzuk meg kézi meghúzási erővel - a rögzítő csavart (4. ábra 11). Ne húzzuk túl a csavarokat. A rögzítő csavarok rögzítik a szükséges magasságon a belső állvány-láb szegmenst. Javaslat: A tartozék tároló polcon lévő kis vízmérték segíthet az állvány vízszintességének beállításánál. 3. Állvány szerelvények (montírung) A következőkben a szerelvényt (1 ábra 9) erősítjük fel az állványfejre (5 ábra X). Ehhez tűzzük be felülről a szerelvényt az állványfejbe, és alulról húzzuk meg kézzel a recézett csavart. A szerelvényt (1 ábra 9) állítsuk össze. Először az ellensúlyt toljuk fel a súlytartó rúdra (7 ábra X), a rudat pedig feszesen meghúzva csavarjuk be a szerelvény alján lévő menetes furatba. A tubus bilincset (1 + 3 ábrákon 8) helyezzük fel a szerelvényre és rögzítsük a (8 ábra X) csavarral. 3

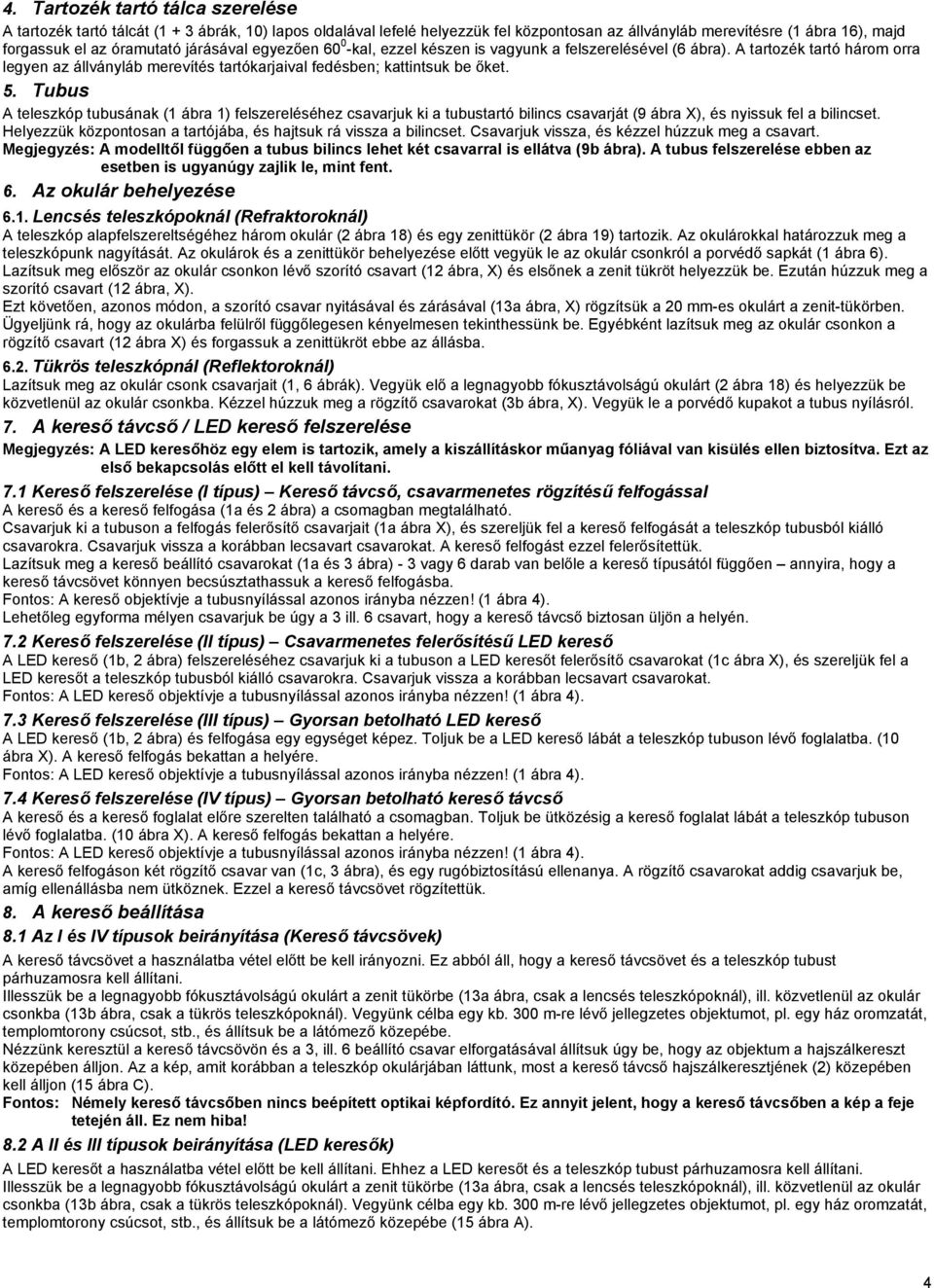

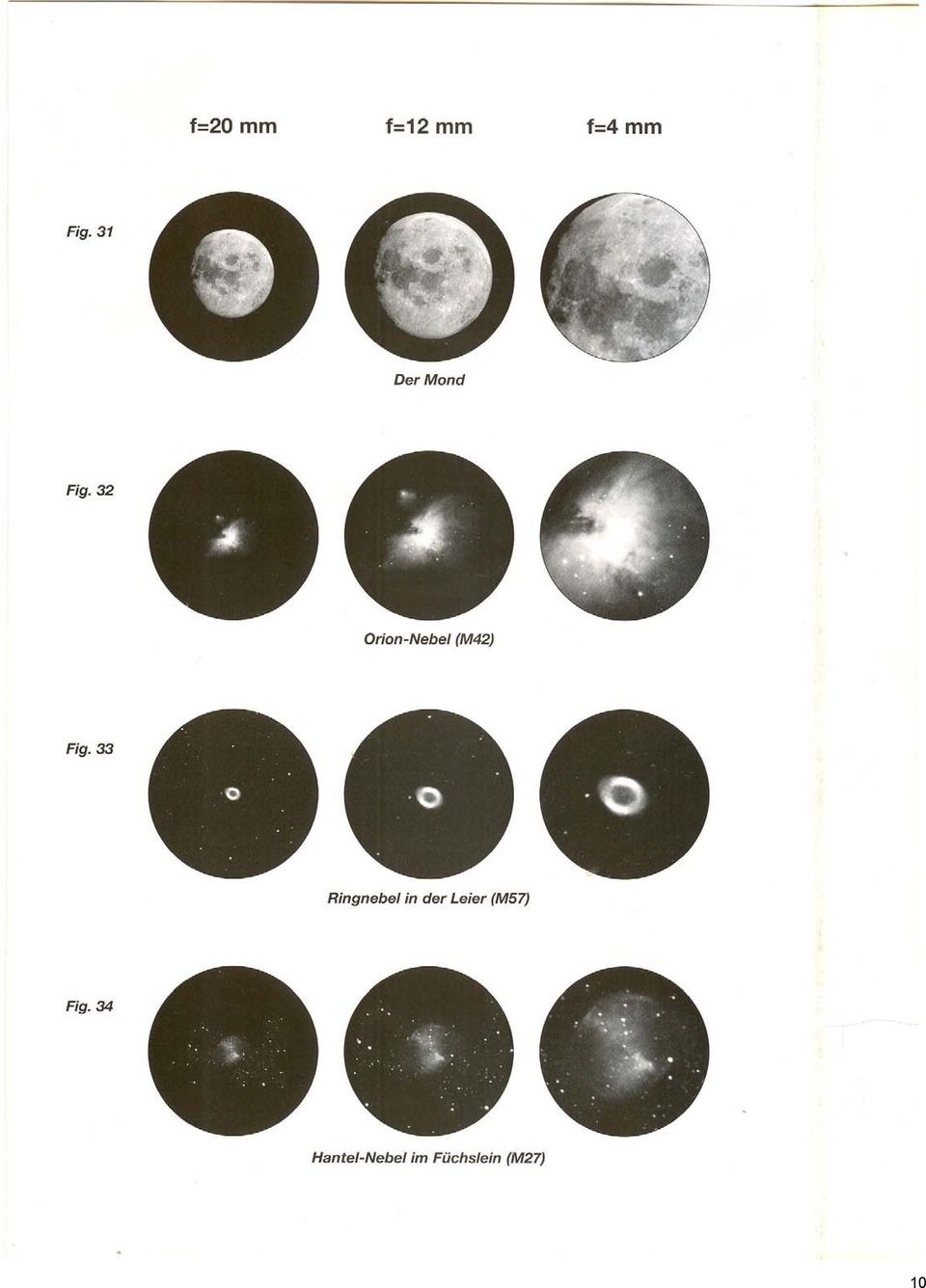

4 4. Tartozék tartó tálca szerelése A tartozék tartó tálcát (1 + 3 ábrák, 10) lapos oldalával lefelé helyezzük fel központosan az állványláb merevítésre (1 ábra 16), majd forgassuk el az óramutató járásával egyezően kal, ezzel készen is vagyunk a felszerelésével (6 ábra). A tartozék tartó három orra legyen az állványláb merevítés tartókarjaival fedésben; kattintsuk be őket. 5. Tubus A teleszkóp tubusának (1 ábra 1) felszereléséhez csavarjuk ki a tubustartó bilincs csavarját (9 ábra X), és nyissuk fel a bilincset. Helyezzük központosan a tartójába, és hajtsuk rá vissza a bilincset. Csavarjuk vissza, és kézzel húzzuk meg a csavart. Megjegyzés: A modelltől függően a tubus bilincs lehet két csavarral is ellátva (9b ábra). A tubus felszerelése ebben az esetben is ugyanúgy zajlik le, mint fent. 6. Az okulár behelyezése 6.1. Lencsés teleszkópoknál (Refraktoroknál) A teleszkóp alapfelszereltségéhez három okulár (2 ábra 18) és egy zenittükör (2 ábra 19) tartozik. Az okulárokkal határozzuk meg a teleszkópunk nagyítását. Az okulárok és a zenittükör behelyezése előtt vegyük le az okulár csonkról a porvédő sapkát (1 ábra 6). Lazítsuk meg először az okulár csonkon lévő szorító csavart (12 ábra, X) és elsőnek a zenit tükröt helyezzük be. Ezután húzzuk meg a szorító csavart (12 ábra, X). Ezt követően, azonos módon, a szorító csavar nyitásával és zárásával (13a ábra, X) rögzítsük a 20 mm-es okulárt a zenit-tükörben. Ügyeljünk rá, hogy az okulárba felülről függőlegesen kényelmesen tekinthessünk be. Egyébként lazítsuk meg az okulár csonkon a rögzítő csavart (12 ábra X) és forgassuk a zenittükröt ebbe az állásba Tükrös teleszkópnál (Reflektoroknál) Lazítsuk meg az okulár csonk csavarjait (1, 6 ábrák). Vegyük elő a legnagyobb fókusztávolságú okulárt (2 ábra 18) és helyezzük be közvetlenül az okulár csonkba. Kézzel húzzuk meg a rögzítő csavarokat (3b ábra, X). Vegyük le a porvédő kupakot a tubus nyílásról. 7. A kereső távcső / LED kereső felszerelése Megjegyzés: A LED keresőhöz egy elem is tartozik, amely a kiszállításkor műanyag fóliával van kisülés ellen biztosítva. Ezt az első bekapcsolás előtt el kell távolítani. 7.1 Kereső felszerelése (I típus) Kereső távcső, csavarmenetes rögzítésű felfogással A kereső és a kereső felfogása (1a és 2 ábra) a csomagban megtalálható. Csavarjuk ki a tubuson a felfogás felerősítő csavarjait (1a ábra X), és szereljük fel a kereső felfogását a teleszkóp tubusból kiálló csavarokra. Csavarjuk vissza a korábban lecsavart csavarokat. A kereső felfogást ezzel felerősítettük. Lazítsuk meg a kereső beállító csavarokat (1a és 3 ábra) - 3 vagy 6 darab van belőle a kereső típusától függően annyira, hogy a kereső távcsövet könnyen becsúsztathassuk a kereső felfogásba. Fontos: A kereső objektívje a tubusnyílással azonos irányba nézzen! (1 ábra 4). Lehetőleg egyforma mélyen csavarjuk be úgy a 3 ill. 6 csavart, hogy a kereső távcső biztosan üljön a helyén. 7.2 Kereső felszerelése (II típus) Csavarmenetes felerősítésű LED kereső A LED kereső (1b, 2 ábra) felszereléséhez csavarjuk ki a tubuson a LED keresőt felerősítő csavarokat (1c ábra X), és szereljük fel a LED keresőt a teleszkóp tubusból kiálló csavarokra. Csavarjuk vissza a korábban lecsavart csavarokat. Fontos: A LED kereső objektívje a tubusnyílással azonos irányba nézzen! (1 ábra 4). 7.3 Kereső felszerelése (III típus) Gyorsan betolható LED kereső A LED kereső (1b, 2 ábra) és felfogása egy egységet képez. Toljuk be a LED kereső lábát a teleszkóp tubuson lévő foglalatba. (10 ábra X). A kereső felfogás bekattan a helyére. Fontos: A LED kereső objektívje a tubusnyílással azonos irányba nézzen! (1 ábra 4). 7.4 Kereső felszerelése (IV típus) Gyorsan betolható kereső távcső A kereső és a kereső foglalat előre szerelten található a csomagban. Toljuk be ütközésig a kereső foglalat lábát a teleszkóp tubuson lévő foglalatba. (10 ábra X). A kereső felfogás bekattan a helyére. Fontos: A LED kereső objektívje a tubusnyílással azonos irányba nézzen! (1 ábra 4). A kereső felfogáson két rögzítő csavar van (1c, 3 ábra), és egy rugóbiztosítású ellenanya. A rögzítő csavarokat addig csavarjuk be, amíg ellenállásba nem ütköznek. Ezzel a kereső távcsövet rögzítettük. 8. A kereső beállítása 8.1 Az I és IV típusok beirányítása (Kereső távcsövek) A kereső távcsövet a használatba vétel előtt be kell irányozni. Ez abból áll, hogy a kereső távcsövet és a teleszkóp tubust párhuzamosra kell állítani. Illesszük be a legnagyobb fókusztávolságú okulárt a zenit tükörbe (13a ábra, csak a lencsés teleszkópoknál), ill. közvetlenül az okulár csonkba (13b ábra, csak a tükrös teleszkópoknál). Vegyünk célba egy kb. 300 m-re lévő jellegzetes objektumot, pl. egy ház oromzatát, templomtorony csúcsot, stb., és állítsuk be a látómező közepébe. Nézzünk keresztül a kereső távcsövön és a 3, ill. 6 beállító csavar elforgatásával állítsuk úgy be, hogy az objektum a hajszálkereszt közepében álljon. Az a kép, amit korábban a teleszkóp okulárjában láttunk, most a kereső távcső hajszálkeresztjének (2) közepében kell álljon (15 ábra C). Fontos: Némely kereső távcsőben nincs beépített optikai képfordító. Ez annyit jelent, hogy a kereső távcsőben a kép a feje tetején áll. Ez nem hiba! 8.2 A II és III típusok beirányítása (LED keresők) A LED keresőt a használatba vétel előtt be kell állítani. Ehhez a LED keresőt és a teleszkóp tubust párhuzamosra kell állítani. Illesszük be a legnagyobb fókusztávolságú okulárt a zenit tükörbe (13a ábra, csak a lencsés teleszkópoknál), ill. közvetlenül az okulár csonkba (13b ábra, csak a tükrös teleszkópoknál). Vegyünk célba egy kb. 300 m-re lévő jellegzetes objektumot, pl. egy ház oromzatát, templomtorony csúcsot, stb., és állítsuk be a látómező közepébe (15 ábra A). 4

5 Kapcsoljuk be a Be-/Kikapcsolóval (1b ábra Z) először a LED keresőt (1, 2 ábra). Nappali használatnál válasszuk a 2 fokozatot, éjszakainál az 1 fokozatot. Nézzünk keresztül a LED keresőn, és a horizontális (1b ábra X) és vertikális (1b ábra Y) állítócsavarokkal állítsuk úgy be, hogy a piros pont a kép közepén legyen látható (15 ábra C), ezzel a LED kereső és a teleszkóp egymással össze van hangolva. Fontos: A teleszkópban látható kép a feje tetején áll, amennyiben nem használjuk a képfordításhoz szükséges tartozékokat (pl. a zenit prizmát). 9. Védő kupakok A teleszkóp belsejét a portól és szennyeződésektől porvédő sapka védi (11 ábra X). Ugyanezen okból porvédő sapka van az okulár csonkon is. (1 ábra 6). A megfigyeléseknél vegyük le a nyílásokról a sapkákat. 10. Hajlékony tengelyek A deklináció és a rektaszcenzió finombeállításának megkönnyítésére a két tengely megfelelő kialakítású végeihez hajlékony tengely csatlakozik. (14 ábra X). A hosszú hajlékony tengelyt (1 ábra 14) a teleszkóp tubusával párhuzamosan szereljük. Rögzítő csavarral erősítjük a tengely megfelelő bevágásába. A rövid hajlékony tengelyt (1 ábra 15) oldalt szereljük fel. Rögzítő csavarral erősítjük a tengely megfelelő bevágásába. A teleszkóp ezzel használatra kész. II rész - Kezelés 1. Szerkezet (Montírung) Az következő információk igen fontosak a megfigyelés éjszakáján a teleszkóp pozícionálási és követési pontossága szempontjából. A teleszkópnak parallaktikus montírungja van, amit ekvatoriális montírungnak is neveznek. Ennek jellemzője a két egymásra merőlegesen elforgatható tengely (16 ábra, a+b). Az u.n. rektaszcenzió tengely (RA- vagy óratengely) (16 ábra b) párhuzamosan kell álljon a Föld forgástengelyével (26 ábra c). A sarki irány pontos beállítása a II rész 4. (Kezelés Beállítás) alatt található. A deklinációs tengellyel (DEC- vagy magassági tengellyel) egy égitest magasságát állítjuk be az égi egyenlítőhöz képest (26 ábra d). Ehhez vegyük egy égitest deklinációs koordinátáját egy csillagtérképről, vagy fedezzük fel magunk az égitestet. A rektaszcenziós tengely manuális működtetésével a hajlékony tengellyel (1 ábra 15) folyamatosan kiegyenlítjük a Föld forgását. Ezáltal a kiválasztott és pozícióba hozott égitest az okulár látómezejében marad. Mivel a rektaszcenziós tengelyt a hajlékony tengellyel folyamatosan utána kell állítani, célszerű ezt egy elektromotorral végezni. Ilyen berendezés rendelkezésre áll lásd Tartozékok Montírung alatt. 2. Felállítás A felállítás helye legyen sötét, ami a megfigyelésekhez igen fontos, mivel a zavaró fények (lámpák, lámpások stb.) a teleszkóp kép részletgazdagságát, élességét jelentősen befolyásolják. Amennyiben egy világos térből éjszaka a szabadba kell kimenjünk, a szemünk hozzá kell szokjon a sötétséghez. Kb. 20 perc után kezdhetünk hozzá a csillagok megfigyeléséhez. Megfigyeléseket ne végezzünk zárt térből és legalább 30 perccel a megfigyelés megkezdése előtt állítsuk fel a teleszkópot a felállítás helyén, hogy a tubus felvegye a környezet hőmérsékletét. Ügyeljünk arra, hogy a teleszkóp sima és stabil talajon álljon. 3. Ellensúly A megfigyelés előtt a teleszkópot ki kell egyensúlyozni. Ezzel a rektaszcenzió tengely és a deklináció tengely könnyű járásúvá és pontosan beállíthatóvá válik. A rektaszcenzió tengely rögzítő csavarját (16 ábra I) fellazítjuk és az ellensúly tartó rudat vízszintes helyzetbe billentjük. Toljuk el a rúdon az ellensúlyt (16 ábra H), amíg a tubus és az ellensúly ebben a vízszintes pozícióban meg nem marad. Húzzuk meg a rektaszcenzió tengely (16 ábra I) rögzítő csavarját. A deklináció tengely kiegyensúlyozásához lazítsuk meg a deklináció tengely rögzítő csavarját (16 ábra D). Ezután lazítsuk fel a tubustartó bilincs csavarjait (16 ábra A), és toljuk a tubust olyan helyzetbe, hogy vízszintes síkban állva maradjon. Ne felejtsük el a tubusrögzítő csavarokat és a deklináció tengely rögzítő csavarját meghúzni. 4. Beállítás Lazítsuk meg a rögzítő csavart (18 ábra X) és a beállító csavarral (18 ábra Y) állítsuk be a szélességi fok tengelyt (16 ábra F) az északi sark magasságra. A tengelyen beállítandó számérték függ az állomáshelyünk szélességi fokától (pl. Budapest ,, Eger ). Ne felejtsük el a végén a rögzítő csavart újra meghúzni. Ezután a rögzítő csavart (16 ábra D) meglazítva, majd a végén meghúzva állítsuk be a deklináció tengelyt (16 ábra C) ra. A teleszkóp tubus most a Föld forgástengelyével párhuzamosan van beállítva. Ezt hívjuk poláris beállításnak. Javaslat: A megfigyelési pontunk szélességi fokát az atlaszokban a térkép jobb, vagy bal szélén találjuk. Információt kaphatunk a városházán, a kataszteri hivatalban, vagy az interneten, pl. alatt. Ott Anonymous user > Select alatt az országunkat megjelölhetjük - ezután megjelennek az adatok. 5. Poláris beállítás Állítsuk a teleszkópot tubusnyílással előre északnak nézően. Ehhez lazítsuk meg a rögzítő csavart (19 ábra). Ezután elforgathatjuk a teleszkóp tubust és beállíthatjuk pontosan az északi irányba. Ehhez vegyünk igénybe egy pontos iránytűt. Ezután húzzuk meg ismét a rögzítő csavart. Ellenőrizzük, hogy a teleszkóp úgy van-e felállítva, mint ahogy az a 28 ábrán látható. Az ellensúly (28 ábra, X) a Föld felé néz és így a tubussal együtt egy függőleges tengelyt képez. Ebben az állásban a poláris régiót látjuk, a Sarkcsillaggal. A Sarkcsillag a legfényesebb csillag ebben a régióban (27 ábra). 5

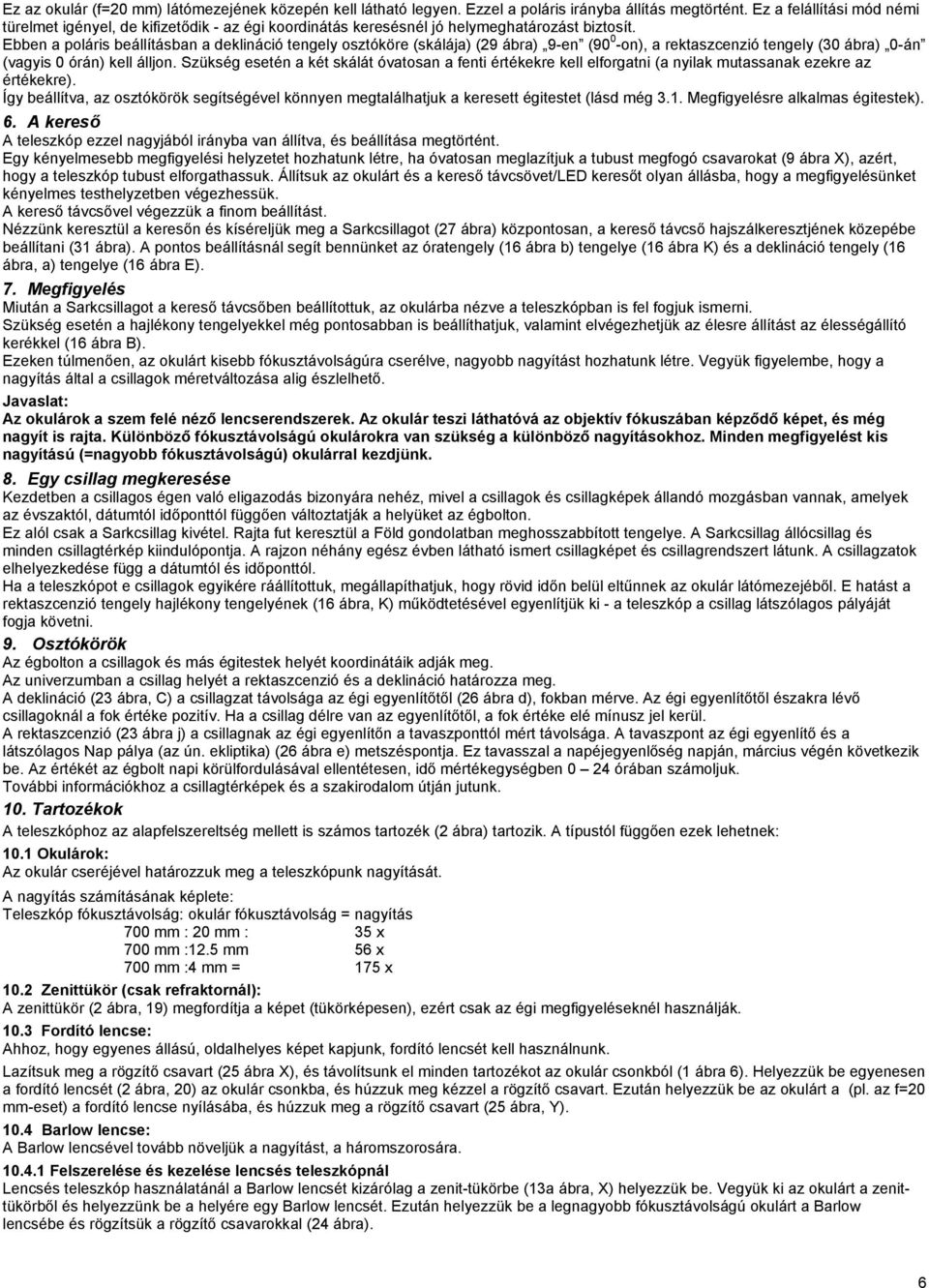

6 Ez az okulár (f=20 mm) látómezejének közepén kell látható legyen. Ezzel a poláris irányba állítás megtörtént. Ez a felállítási mód némi türelmet igényel, de kifizetődik - az égi koordinátás keresésnél jó helymeghatározást biztosít. Ebben a poláris beállításban a deklináció tengely osztóköre (skálája) (29 ábra) 9-en (90 0 -on), a rektaszcenzió tengely (30 ábra) 0-án (vagyis 0 órán) kell álljon. Szükség esetén a két skálát óvatosan a fenti értékekre kell elforgatni (a nyilak mutassanak ezekre az értékekre). Így beállítva, az osztókörök segítségével könnyen megtalálhatjuk a keresett égitestet (lásd még 3.1. Megfigyelésre alkalmas égitestek). 6. A kereső A teleszkóp ezzel nagyjából irányba van állítva, és beállítása megtörtént. Egy kényelmesebb megfigyelési helyzetet hozhatunk létre, ha óvatosan meglazítjuk a tubust megfogó csavarokat (9 ábra X), azért, hogy a teleszkóp tubust elforgathassuk. Állítsuk az okulárt és a kereső távcsövet/led keresőt olyan állásba, hogy a megfigyelésünket kényelmes testhelyzetben végezhessük. A kereső távcsővel végezzük a finom beállítást. Nézzünk keresztül a keresőn és kíséreljük meg a Sarkcsillagot (27 ábra) központosan, a kereső távcső hajszálkeresztjének közepébe beállítani (31 ábra). A pontos beállításnál segít bennünket az óratengely (16 ábra b) tengelye (16 ábra K) és a deklináció tengely (16 ábra, a) tengelye (16 ábra E). 7. Megfigyelés Miután a Sarkcsillagot a kereső távcsőben beállítottuk, az okulárba nézve a teleszkópban is fel fogjuk ismerni. Szükség esetén a hajlékony tengelyekkel még pontosabban is beállíthatjuk, valamint elvégezhetjük az élesre állítást az élességállító kerékkel (16 ábra B). Ezeken túlmenően, az okulárt kisebb fókusztávolságúra cserélve, nagyobb nagyítást hozhatunk létre. Vegyük figyelembe, hogy a nagyítás által a csillagok méretváltozása alig észlelhető. Javaslat: Az okulárok a szem felé néző lencserendszerek. Az okulár teszi láthatóvá az objektív fókuszában képződő képet, és még nagyít is rajta. Különböző fókusztávolságú okulárokra van szükség a különböző nagyításokhoz. Minden megfigyelést kis nagyítású (=nagyobb fókusztávolságú) okulárral kezdjünk. 8. Egy csillag megkeresése Kezdetben a csillagos égen való eligazodás bizonyára nehéz, mivel a csillagok és csillagképek állandó mozgásban vannak, amelyek az évszaktól, dátumtól időponttól függően változtatják a helyüket az égbolton. Ez alól csak a Sarkcsillag kivétel. Rajta fut keresztül a Föld gondolatban meghosszabbított tengelye. A Sarkcsillag állócsillag és minden csillagtérkép kiindulópontja. A rajzon néhány egész évben látható ismert csillagképet és csillagrendszert látunk. A csillagzatok elhelyezkedése függ a dátumtól és időponttól. Ha a teleszkópot e csillagok egyikére ráállítottuk, megállapíthatjuk, hogy rövid időn belül eltűnnek az okulár látómezejéből. E hatást a rektaszcenzió tengely hajlékony tengelyének (16 ábra, K) működtetésével egyenlítjük ki - a teleszkóp a csillag látszólagos pályáját fogja követni. 9. Osztókörök Az égbolton a csillagok és más égitestek helyét koordinátáik adják meg. Az univerzumban a csillag helyét a rektaszcenzió és a deklináció határozza meg. A deklináció (23 ábra, C) a csillagzat távolsága az égi egyenlítőtől (26 ábra d), fokban mérve. Az égi egyenlítőtől északra lévő csillagoknál a fok értéke pozitív. Ha a csillag délre van az egyenlítőtől, a fok értéke elé mínusz jel kerül. A rektaszcenzió (23 ábra j) a csillagnak az égi egyenlítőn a tavaszponttól mért távolsága. A tavaszpont az égi egyenlítő és a látszólagos Nap pálya (az ún. ekliptika) (26 ábra e) metszéspontja. Ez tavasszal a napéjegyenlőség napján, március végén következik be. Az értékét az égbolt napi körülfordulásával ellentétesen, idő mértékegységben 0 24 órában számoljuk. További információkhoz a csillagtérképek és a szakirodalom útján jutunk. 10. Tartozékok A teleszkóphoz az alapfelszereltség mellett is számos tartozék (2 ábra) tartozik. A típustól függően ezek lehetnek: 10.1 Okulárok: Az okulár cseréjével határozzuk meg a teleszkópunk nagyítását. A nagyítás számításának képlete: Teleszkóp fókusztávolság: okulár fókusztávolság = nagyítás 700 mm : 20 mm : 35 x 700 mm :12.5 mm 56 x 700 mm :4 mm = 175 x 10.2 Zenittükör (csak refraktornál): A zenittükör (2 ábra, 19) megfordítja a képet (tükörképesen), ezért csak az égi megfigyeléseknél használják Fordító lencse: Ahhoz, hogy egyenes állású, oldalhelyes képet kapjunk, fordító lencsét kell használnunk. Lazítsuk meg a rögzítő csavart (25 ábra X), és távolítsunk el minden tartozékot az okulár csonkból (1 ábra 6). Helyezzük be egyenesen a fordító lencsét (2 ábra, 20) az okulár csonkba, és húzzuk meg kézzel a rögzítő csavart. Ezután helyezzük be az okulárt a (pl. az f=20 mm-eset) a fordító lencse nyílásába, és húzzuk meg a rögzítő csavart (25 ábra, Y) Barlow lencse: A Barlow lencsével tovább növeljük a nagyítást, a háromszorosára Felszerelése és kezelése lencsés teleszkópnál Lencsés teleszkóp használatánál a Barlow lencsét kizárólag a zenit-tükörbe (13a ábra, X) helyezzük be. Vegyük ki az okulárt a zenittükörből és helyezzünk be a helyére egy Barlow lencsét. Ezután helyezzük be a legnagyobb fókusztávolságú okulárt a Barlow lencsébe és rögzítsük a rögzítő csavarokkal (24 ábra). 6

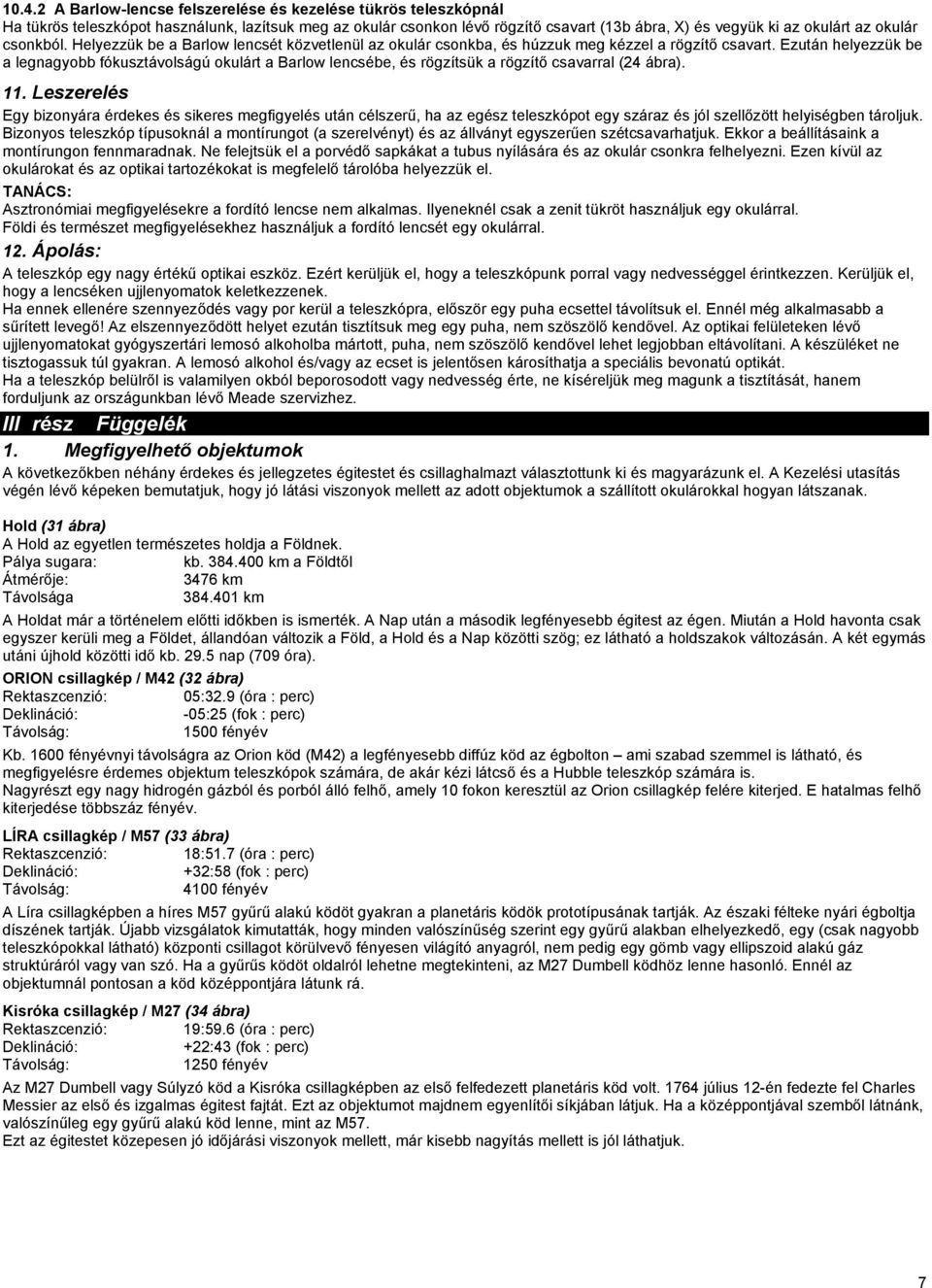

7 A Barlow-lencse felszerelése és kezelése tükrös teleszkópnál Ha tükrös teleszkópot használunk, lazítsuk meg az okulár csonkon lévő rögzítő csavart (13b ábra, X) és vegyük ki az okulárt az okulár csonkból. Helyezzük be a Barlow lencsét közvetlenül az okulár csonkba, és húzzuk meg kézzel a rögzítő csavart. Ezután helyezzük be a legnagyobb fókusztávolságú okulárt a Barlow lencsébe, és rögzítsük a rögzítő csavarral (24 ábra). 11. Leszerelés Egy bizonyára érdekes és sikeres megfigyelés után célszerű, ha az egész teleszkópot egy száraz és jól szellőzött helyiségben tároljuk. Bizonyos teleszkóp típusoknál a montírungot (a szerelvényt) és az állványt egyszerűen szétcsavarhatjuk. Ekkor a beállításaink a montírungon fennmaradnak. Ne felejtsük el a porvédő sapkákat a tubus nyílására és az okulár csonkra felhelyezni. Ezen kívül az okulárokat és az optikai tartozékokat is megfelelő tárolóba helyezzük el. TANÁCS: Asztronómiai megfigyelésekre a fordító lencse nem alkalmas. Ilyeneknél csak a zenit tükröt használjuk egy okulárral. Földi és természet megfigyelésekhez használjuk a fordító lencsét egy okulárral. 12. Ápolás: A teleszkóp egy nagy értékű optikai eszköz. Ezért kerüljük el, hogy a teleszkópunk porral vagy nedvességgel érintkezzen. Kerüljük el, hogy a lencséken ujjlenyomatok keletkezzenek. Ha ennek ellenére szennyeződés vagy por kerül a teleszkópra, először egy puha ecsettel távolítsuk el. Ennél még alkalmasabb a sűrített levegő! Az elszennyeződött helyet ezután tisztítsuk meg egy puha, nem szöszölő kendővel. Az optikai felületeken lévő ujjlenyomatokat gyógyszertári lemosó alkoholba mártott, puha, nem szöszölő kendővel lehet legjobban eltávolítani. A készüléket ne tisztogassuk túl gyakran. A lemosó alkohol és/vagy az ecset is jelentősen károsíthatja a speciális bevonatú optikát. Ha a teleszkóp belülről is valamilyen okból beporosodott vagy nedvesség érte, ne kíséreljük meg magunk a tisztítását, hanem forduljunk az országunkban lévő Meade szervizhez. III rész Függelék 1. Megfigyelhető objektumok A következőkben néhány érdekes és jellegzetes égitestet és csillaghalmazt választottunk ki és magyarázunk el. A Kezelési utasítás végén lévő képeken bemutatjuk, hogy jó látási viszonyok mellett az adott objektumok a szállított okulárokkal hogyan látszanak. Hold (31 ábra) A Hold az egyetlen természetes holdja a Földnek. Pálya sugara: kb km a Földtől Átmérője: 3476 km Távolsága km A Holdat már a történelem előtti időkben is ismerték. A Nap után a második legfényesebb égitest az égen. Miután a Hold havonta csak egyszer kerüli meg a Földet, állandóan változik a Föld, a Hold és a Nap közötti szög; ez látható a holdszakok változásán. A két egymás utáni újhold közötti idő kb nap (709 óra). ORION csillagkép / M42 (32 ábra) Rektaszcenzió: 05:32.9 (óra : perc) Deklináció: -05:25 (fok : perc) Távolság: 1500 fényév Kb fényévnyi távolságra az Orion köd (M42) a legfényesebb diffúz köd az égbolton ami szabad szemmel is látható, és megfigyelésre érdemes objektum teleszkópok számára, de akár kézi látcső és a Hubble teleszkóp számára is. Nagyrészt egy nagy hidrogén gázból és porból álló felhő, amely 10 fokon keresztül az Orion csillagkép felére kiterjed. E hatalmas felhő kiterjedése többszáz fényév. LÍRA csillagkép / M57 (33 ábra) Rektaszcenzió: 18:51.7 (óra : perc) Deklináció: +32:58 (fok : perc) Távolság: 4100 fényév A Líra csillagképben a híres M57 gyűrű alakú ködöt gyakran a planetáris ködök prototípusának tartják. Az északi félteke nyári égboltja díszének tartják. Újabb vizsgálatok kimutatták, hogy minden valószínűség szerint egy gyűrű alakban elhelyezkedő, egy (csak nagyobb teleszkópokkal látható) központi csillagot körülvevő fényesen világító anyagról, nem pedig egy gömb vagy ellipszoid alakú gáz struktúráról vagy van szó. Ha a gyűrűs ködöt oldalról lehetne megtekinteni, az M27 Dumbell ködhöz lenne hasonló. Ennél az objektumnál pontosan a köd középpontjára látunk rá. Kisróka csillagkép / M27 (34 ábra) Rektaszcenzió: 19:59.6 (óra : perc) Deklináció: +22:43 (fok : perc) Távolság: 1250 fényév Az M27 Dumbell vagy Súlyzó köd a Kisróka csillagképben az első felfedezett planetáris köd volt július 12-én fedezte fel Charles Messier az első és izgalmas égitest fajtát. Ezt az objektumot majdnem egyenlítői síkjában látjuk. Ha a középpontjával szemből látnánk, valószínűleg egy gyűrű alakú köd lenne, mint az M57. Ezt az égitestet közepesen jó időjárási viszonyok mellett, már kisebb nagyítás mellett is jól láthatjuk. 7

8 2. Hibaelhárítás Hiba: Elhárítása: Nem látunk semmit: Vegyük le a porvédő sapkát az objektív nyílásról. Életlen a kép A fókusz-kerékkel állítsuk élesre. Nem lehetséges az élesre állítás Várjuk meg, amíg a hőmérséklet kiegyenlítődik. Rossz a kép Megfigyelést ne végezzünk ablaküvegen keresztül. A megfigyelt objektum látható a Állítsuk be a keresőt. keresőben, de nem látható a teleszkópon (lásd 1.8) A koordináta tengelyek nehezen követhetők Hozzuk egyensúlyba az ellensúlyt és a teleszkópot. a hajlékony tengelyekkel A zenittükör ellenére ferde a kép Az okulárcsonknak a zenittükörben merőlegesen kell állnia. Fontos megjegyzés: A szállítási sérülések elkerülésére őrizzük meg az eredeti csomagolást. Garanciális igény esetében ebben küldhető vissza javításra a teleszkóp. 8
