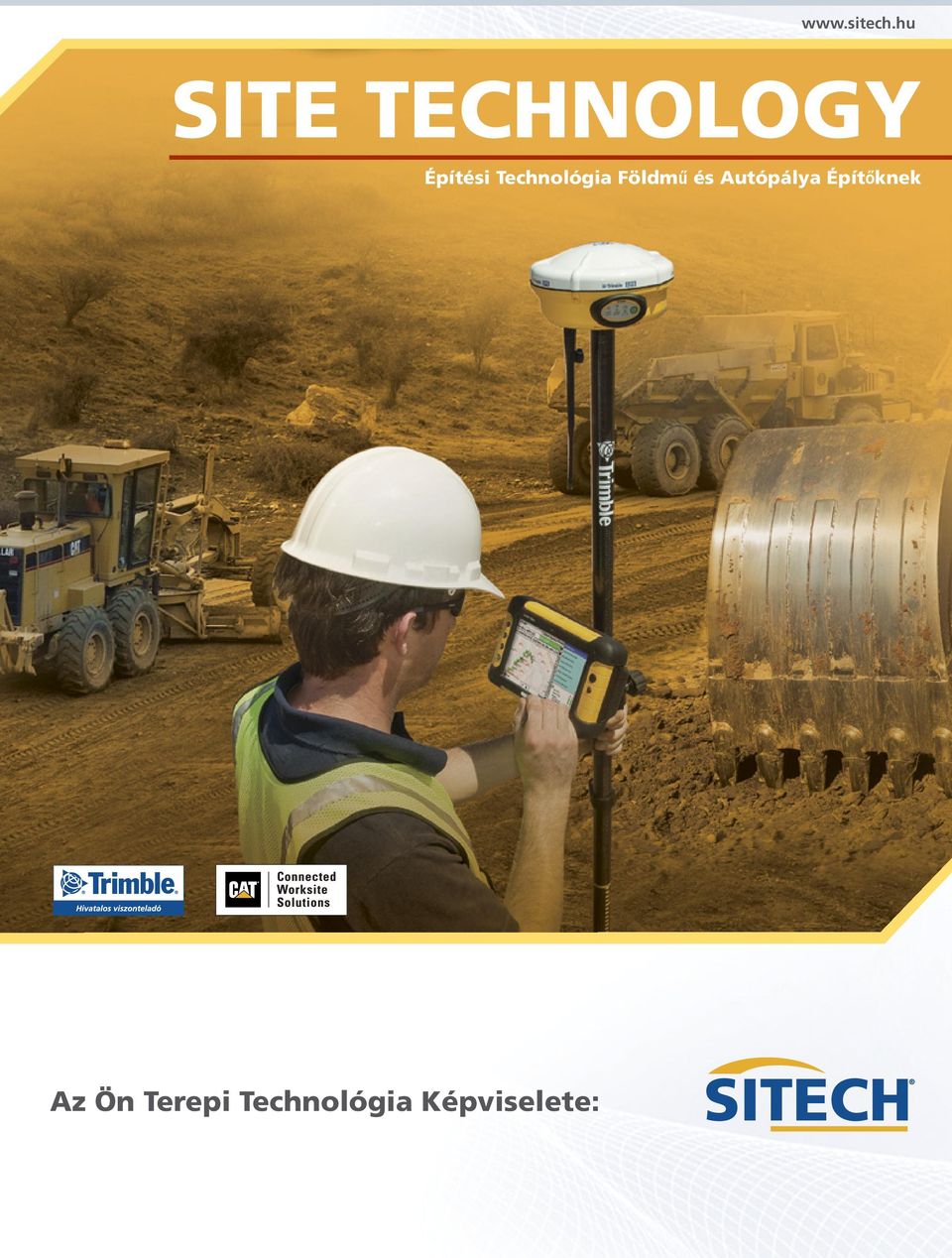

1 SITE TECHNOLOGY Építési Technológia Földmű és Autópálya Építőknek Trimble Építőipari Megoldások Út és Autópálya építéshez Az Ön Terepi Technológia Képviselete:

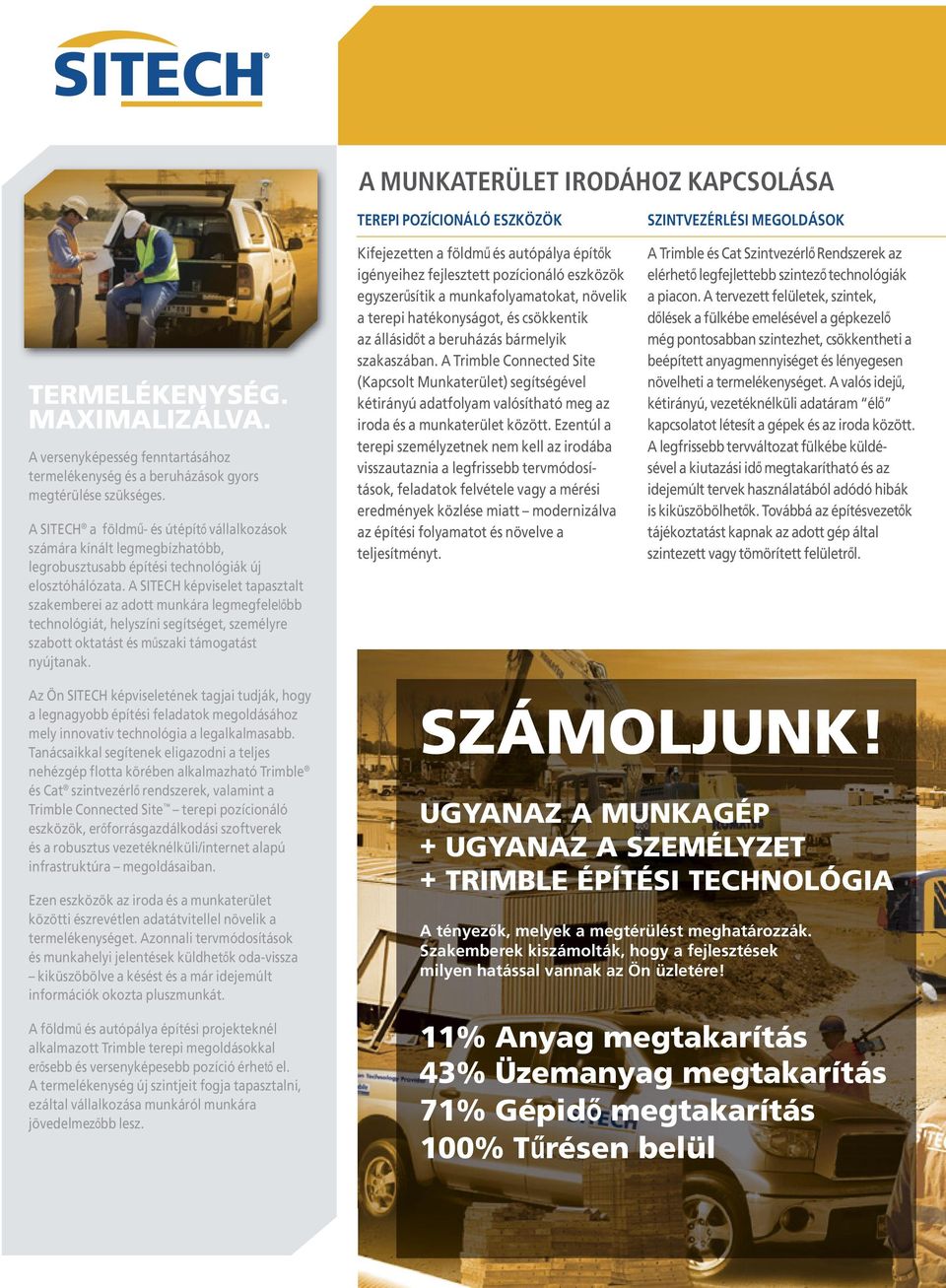

2 a munkaterület irodához kapcsolása TERMELÉKENYSÉG. MAXIMALIZÁLVA. A versenyképesség fenntartásához termelékenység és a beruházások gyors megtérülése szükséges. A SITECH a földmű- és útépítő vállalkozások számára kínált legmegbízhatóbb, legrobusztusabb építési technológiák új elosztóhálózata. A SITECH képviselet tapasztalt szakemberei az adott munkára legmegfelelőbb technológiát, helyszíni segítséget, személyre szabott oktatást és műszaki támogatást nyújtanak. terepi pozícionáló eszközök Kifejezetten a földmű és autópálya építők igényeihez fejlesztett pozícionáló eszközök egyszerűsítik a munkafolyamatokat, növelik a terepi hatékonyságot, és csökkentik az állásidőt a beruházás bármelyik szakaszában. A Trimble Connected Site (Kapcsolt Munkaterület) segítségével kétirányú adatfolyam valósítható meg az iroda és a munkaterület között. Ezentúl a terepi személyzetnek nem kell az irodába visszautaznia a legfrissebb tervmódosítások, feladatok felvétele vagy a mérési eredmények közlése miatt modernizálva az építési folyamatot és növelve a teljesítményt. szintvezérlési megoldások A Trimble és Cat Szintvezérlő Rendszerek az elérhető legfejlettebb szintező technológiák a piacon. A tervezett felületek, szintek, dőlések a fülkébe emelésével a gépkezelő még pontosabban szintezhet, csökkentheti a beépített anyagmennyiséget és lényegesen növelheti a termelékenységet. A valós idejű, kétirányú, vezetéknélküli adatáram élő kapcsolatot létesít a gépek és az iroda között. A legfrissebb tervváltozat fülkébe küldésével a kiutazási idő megtakarítható és az idejemúlt tervek használatából adódó hibák is kiküszöbölhetők. Továbbá az építésvezetők tájékoztatást kapnak az adott gép által szintezett vagy tömörített felületről. Az Ön SITECH képviseletének tagjai tudják, hogy a legnagyobb építési feladatok megoldásához mely innovativ technológia a legalkalmasabb. Tanácsaikkal segítenek eligazodni a teljes nehézgép flotta körében alkalmazható Trimble és Cat szintvezérlő rendszerek, valamint a Trimble Connected Site terepi pozícionáló eszközök, erőforrásgazdálkodási szoftverek és a robusztus vezetéknélküli/internet alapú infrastruktúra megoldásaiban. Ezen eszközök az iroda és a munkaterület közötti észrevétlen adatátvitellel növelik a termelékenységet. Azonnali tervmódosítások és munkahelyi jelentések küldhetők oda-vissza kiküszöbölve a késést és a már idejemúlt információk okozta pluszmunkát. A földmű és autópálya építési projekteknél alkalmazott Trimble terepi megoldásokkal erősebb és versenyképesebb pozíció érhető el. A termelékenység új szintjeit fogja tapasztalni, ezáltal vállalkozása munkáról munkára jövedelmezőbb lesz. SZÁMOLJUNK! UGYANAZ A MUNKAGÉP + UGYANAZ A SZEMÉLYZET + TRIMBLE ÉPÍTÉSI TECHNOLÓGIA a tényezők, melyek a megtérülést meghatározzák. szakemberek kiszámolták, hogy a fejlesztések milyen hatással vannak az ön üzletére! 11% Anyag megtakarítás 43% Üzemanyag megtakarítás 71% Gépidő megtakarítás 100% Tűrésen belül

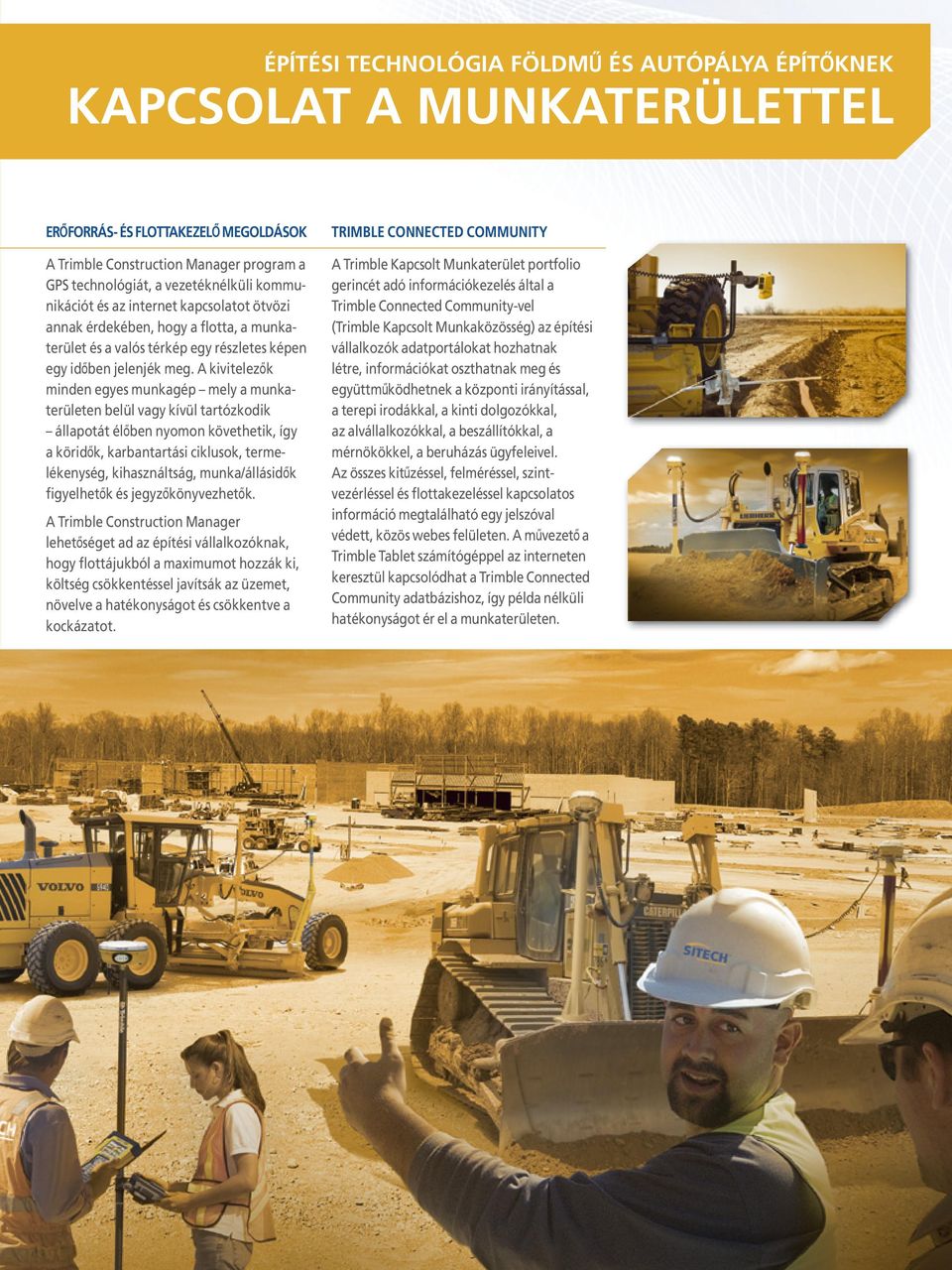

3 ÉpítÉsi technológia Földmű És autópálya ÉpítŐknek kapcsolat a munkaterülettel erőforrás- És FlottakezelŐ megoldások A Trimble Construction Manager program a GPS technológiát, a vezetéknélküli kommunikációt és az internet kapcsolatot ötvözi annak érdekében, hogy a flotta, a munkaterület és a valós térkép egy részletes képen egy időben jelenjék meg. A kivitelezők minden egyes munkagép mely a munkaterületen belül vagy kívül tartózkodik állapotát élőben nyomon követhetik, így a köridők, karbantartási ciklusok, termelékenység, kihasználtság, munka/állásidők figyelhetők és jegyzőkönyvezhetők. A Trimble Construction Manager lehetőséget ad az építési vállalkozóknak, hogy flottájukból a maximumot hozzák ki, költség csökkentéssel javítsák az üzemet, növelve a hatékonyságot és csökkentve a kockázatot. trimble connected community A Trimble Kapcsolt Munkaterület portfolio gerincét adó információkezelés által a Trimble Connected Community-vel (Trimble Kapcsolt Munkaközösség) az építési vállalkozók adatportálokat hozhatnak létre, információkat oszthatnak meg és együttműködhetnek a központi irányítással, a terepi irodákkal, a kinti dolgozókkal, az alvállalkozókkal, a beszállítókkal, a mérnökökkel, a beruházás ügyfeleivel. Az összes kitűzéssel, felméréssel, szintvezérléssel és flottakezeléssel kapcsolatos információ megtalálható egy jelszóval védett, közös webes felületen. A művezető a Trimble Tablet számítógéppel az interneten keresztül kapcsolódhat a Trimble Connected Community adatbázishoz, így példa nélküli hatékonyságot ér el a munkaterületen.

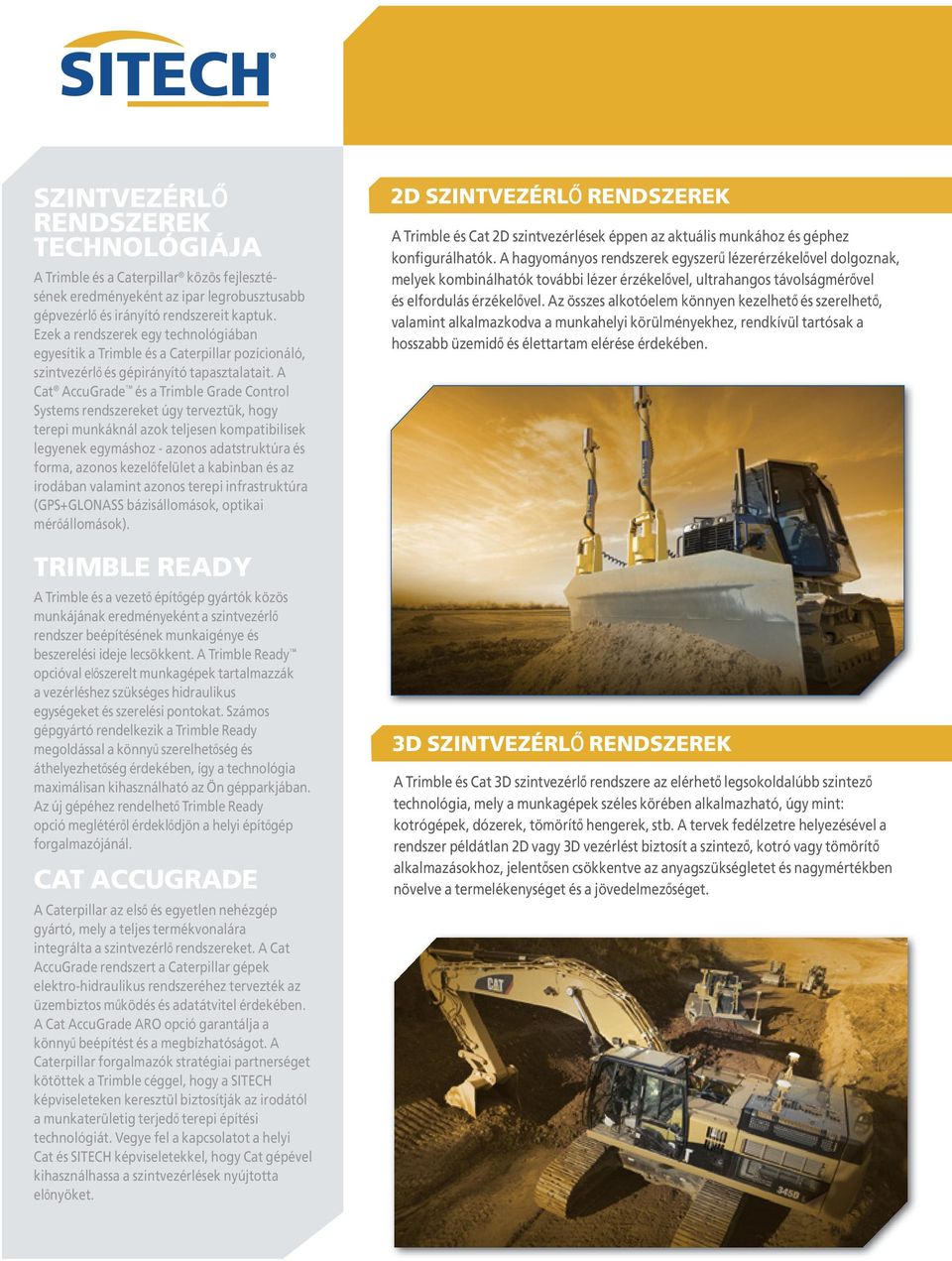

4 SZINTVEZÉRLŐ RENDSZEREK TECHNOLÓGIÁJA A Trimble és a Caterpillar közös fejlesztésének eredményeként az ipar legrobusztusabb gépvezérlő és irányító rendszereit kaptuk. Ezek a rendszerek egy technológiában egyesítik a Trimble és a Caterpillar pozícionáló, szintvezérlő és gépirányító tapasztalatait. A Cat AccuGrade és a Trimble Grade Control Systems rendszereket úgy terveztük, hogy terepi munkáknál azok teljesen kompatibilisek legyenek egymáshoz - azonos adatstruktúra és forma, azonos kezelőfelület a kabinban és az irodában valamint azonos terepi infrastruktúra (GPS+GLONASS bázisállomások, optikai mérőállomások). TRIMBLE READY A Trimble és a vezető építőgép gyártók közös munkájának eredményeként a szintvezérlő rendszer beépítésének munkaigénye és beszerelési ideje lecsökkent. A Trimble Ready opcióval előszerelt munkagépek tartalmazzák a vezérléshez szükséges hidraulikus egységeket és szerelési pontokat. Számos gépgyártó rendelkezik a Trimble Ready megoldással a könnyű szerelhetőség és áthelyezhetőség érdekében, így a technológia maximálisan kihasználható az Ön gépparkjában. Az új gépéhez rendelhető Trimble Ready opció meglétéről érdeklődjön a helyi építőgép forgalmazójánál. CAT ACCUGRADE A Caterpillar az első és egyetlen nehézgép gyártó, mely a teljes termékvonalára integrálta a szintvezérlő rendszereket. A Cat AccuGrade rendszert a Caterpillar gépek elektro-hidraulikus rendszeréhez tervezték az üzembiztos működés és adatátvitel érdekében. A Cat AccuGrade ARO opció garantálja a könnyű beépítést és a megbízhatóságot. A Caterpillar forgalmazók stratégiai partnerséget kötöttek a Trimble céggel, hogy a SITECH képviseleteken keresztül biztosítják az irodától a munkaterületig terjedő terepi építési technológiát. Vegye fel a kapcsolatot a helyi Cat és SITECH képviseletekkel, hogy Cat gépével kihasználhassa a szintvezérlések nyújtotta előnyöket. 2D SZINTVEZÉRLŐ RENDSZEREK A Trimble és Cat 2D szintvezérlések éppen az aktuális munkához és géphez konfigurálhatók. A hagyományos rendszerek egyszerű lézerérzékelővel dolgoznak, melyek kombinálhatók további lézer érzékelővel, ultrahangos távolságmérővel és elfordulás érzékelővel. Az összes alkotóelem könnyen kezelhető és szerelhető, valamint alkalmazkodva a munkahelyi körülményekhez, rendkívül tartósak a hosszabb üzemidő és élettartam elérése érdekében. 3D SZINTVEZÉRLŐ RENDSZEREK A Trimble és Cat 3D szintvezérlő rendszere az elérhető legsokoldalúbb szintező technológia, mely a munkagépek széles körében alkalmazható, úgy mint: kotrógépek, dózerek, tömörítő hengerek, stb. A tervek fedélzetre helyezésével a rendszer példátlan 2D vagy 3D vezérlést biztosít a szintező, kotró vagy tömörítő alkalmazásokhoz, jelentősen csökkentve az anyagszükségletet és nagymértékben növelve a termelékenységet és a jövedelmezőséget.

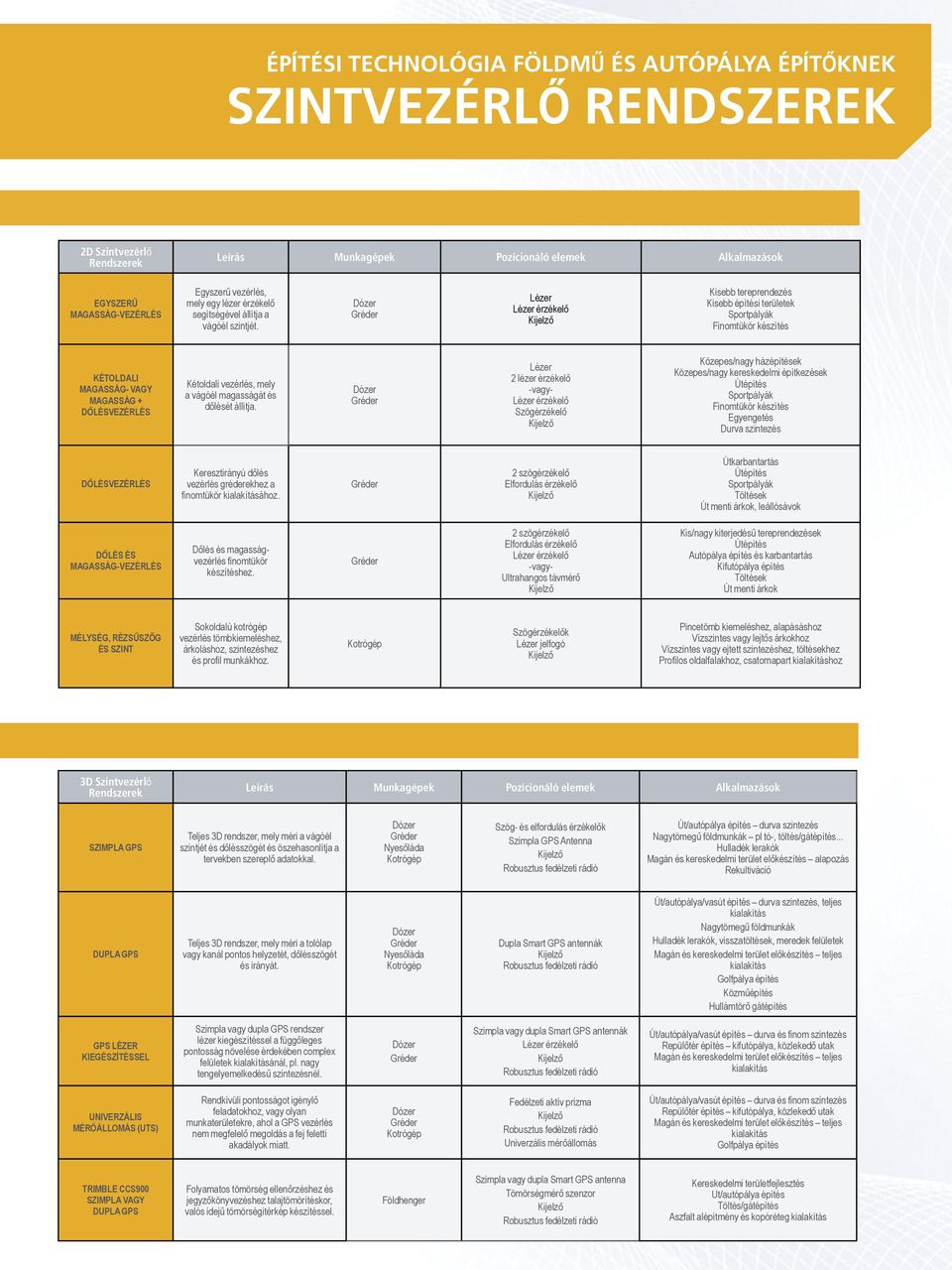

5 Építési Technológia Földmű és Autópálya Építőknek Szintvezérlő Rendszerek 2D Szintvezérlő Rendszerek Leírás Munkagépek Pozícionáló elemek Alkalmazások EGYSZERŰ MAGASSÁG-VEZÉRLÉS Egyszerű vezérlés, mely egy lézer érzékelő segítségével állítja a vágóél szintjét. Lézer Lézer érzékelő Kisebb tereprendezés Kisebb építési területek Sportpályák Finomtükör készítés KÉTOLDALI MAGASSÁG- VAGY MAGASSÁG + DŐLÉSVEZÉRLÉS Kétoldali vezérlés, mely a vágóél magasságát és dőlését állítja. Lézer 2 lézer érzékelő -vagy- Lézer érzékelő Szögérzékelő Közepes/nagy házépítések Közepes/nagy kereskedelmi építkezések Útépítés Sportpályák Finomtükör készítés Egyengetés Durva szintezés DŐLÉSVEZÉRLÉS Keresztirányú dőlés vezérlés gréderekhez a finomtükör kialakításához. 2 szögérzékelő Elfordulás érzékelő Útkarbantartás Útépítés Sportpályák Töltések Út menti árkok, leállósávok DŐLÉS ÉS MAGASSÁG-VEZÉRLÉS Dőlés és magasságvezérlés finomtükör készítéshez. 2 szögérzékelő Elfordulás érzékelő Lézer érzékelő -vagy- Ultrahangos távmérő Kis/nagy kiterjedésű tereprendezések Útépítés Autópálya építés és karbantartás Kifutópálya építés Töltések Út menti árkok MÉLYSÉG, RÉZSŰSZÖG ÉS SZINT Sokoldalú kotrógép vezérlés tömbkiemeléshez, árkoláshoz, szintezéshez és profil munkákhoz. Kotrógép Szögérzékelők Lézer jelfogó Pincetömb kiemeléshez, alapásáshoz Vízszintes vagy lejtős árkokhoz Vízszintes vagy ejtett szintezéshez, töltésekhez Profilos oldalfalakhoz, csatornapart kialakításhoz 3D Szintvezérlő Rendszerek Leírás Munkagépek Pozícionáló elemek Alkalmazások SZIMPLA GPS Teljes 3D rendszer, mely méri a vágóél szintjét és dőlésszögét és öszehasonlítja a tervekben szereplő adatokkal. Nyesőláda Kotrógép Szög- és elfordulás érzékelők Szimpla GPS Antenna Út/autópálya építés durva szintezés Nagytömegű földmunkák pl tó-, töltés/gátépítés... Hulladék lerakók Magán és kereskedelmi terület előkészítés alapozás Rekultiváció DUPLA GPS Teljes 3D rendszer, mely méri a tolólap vagy kanál pontos helyzetét, dőlésszögét és irányát. Nyesőláda Kotrógép Dupla Smart GPS antennák Út/autópálya/vasút építés durva szintezés, teljes kialakítás Nagytömegű földmunkák Hulladék lerakók, visszatöltések, meredek felületek Magán és kereskedelmi terület előkészítés teljes kialakítás Golfpálya építés Közműépítés Hullámtörő gátépítés GPS LÉZER KIEGÉSZÍTÉSSEL Szimpla vagy dupla GPS rendszer lézer kiegészítéssel a függőleges pontosság növelése érdekében complex felületek kialakításánál, pl. nagy tengelyemelkedésű szintezésnél. Szimpla vagy dupla Smart GPS antennák Lézer érzékelő Út/autópálya/vasút építés durva és finom szintezés Repülőtér építés kifutópálya, közlekedő utak Magán és kereskedelmi terület előkészítés teljes kialakítás UNIVERZÁLIS MÉRŐÁLLOMÁS (UTS) Rendkívüli pontosságot igénylő feladatokhoz, vagy olyan munkaterületekre, ahol a GPS vezérlés nem megfelelő megoldás a fej feletti akadályok miatt. Kotrógép Fedélzeti aktív prizma Univerzális mérőállomás Út/autópálya/vasút építés durva és finom szintezés Repülőtér építés kifutópálya, közlekedő utak Magán és kereskedelmi terület előkészítés teljes kialakítás Golfpálya építés Trimble CCS900 SZIMPLA VAGY DUPLA GPS Folyamatos tömörség ellenőrzéshez és jegyzőkönyvezéshez talajtömörítéskor, valós idejű tömörségitérkép készítéssel. Földhenger Szimpla vagy dupla Smart GPS antenna Tömörségmérő szenzor Kereskedelmi területfejlesztés Ut/autópálya építés Töltés/gátépítés Aszfalt alépítmény és kopóréteg kialakítás

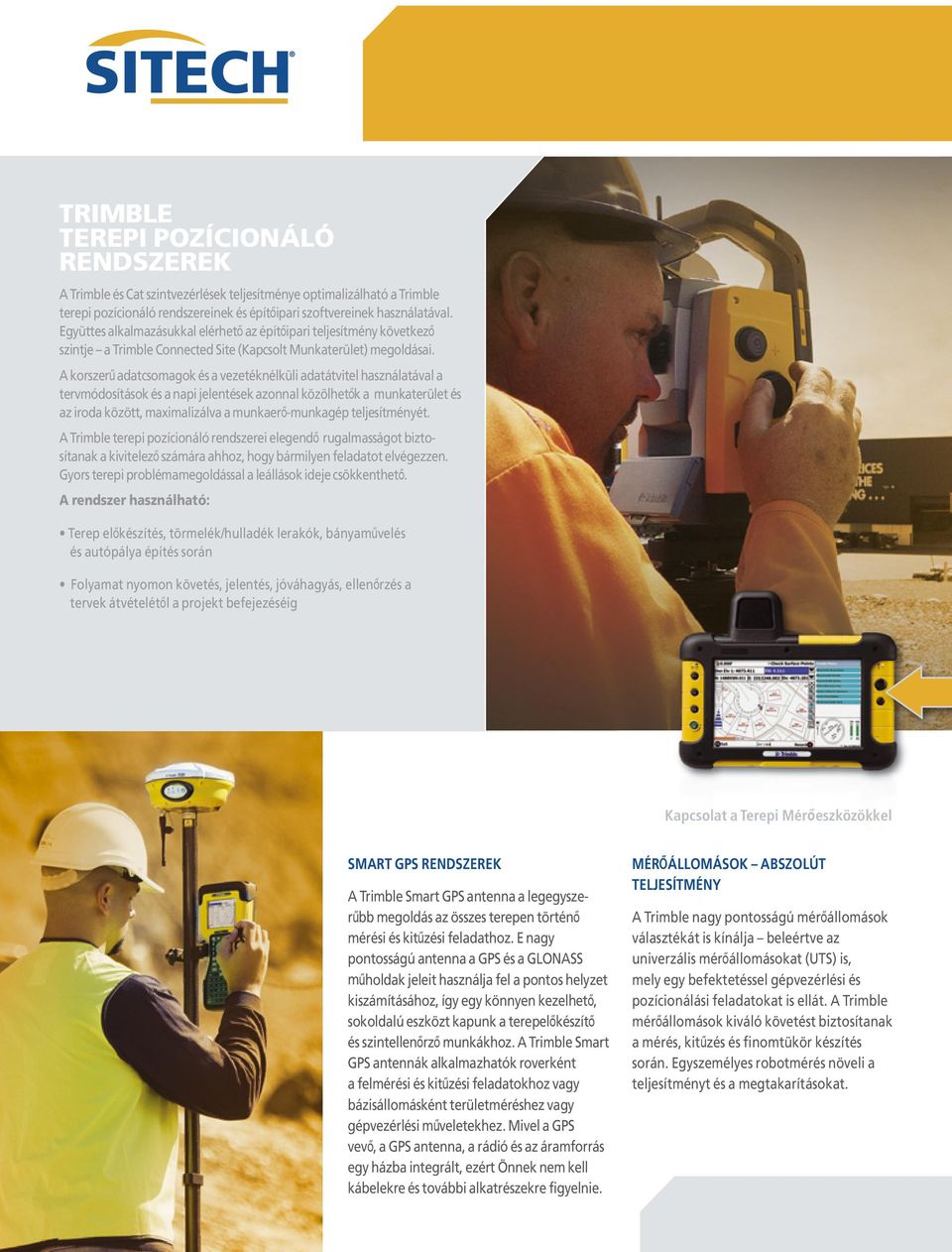

6 TRIMBLE TEREPI POZÍCIONÁLÓ RENDSZEREK A Trimble és Cat szintvezérlések teljesítménye optimalizálható a Trimble terepi pozícionáló rendszereinek és építőipari szoftvereinek használatával. Együttes alkalmazásukkal elérhető az építőipari teljesítmény következő szintje a Trimble Connected Site (Kapcsolt Munkaterület) megoldásai. A korszerű adatcsomagok és a vezetéknélküli adatátvitel használatával a tervmódosítások és a napi jelentések azonnal közölhetők a munkaterület és az iroda között, maximalizálva a munkaerő-munkagép teljesítményét. A Trimble terepi pozícionáló rendszerei elegendő rugalmasságot biztosítanak a kivitelező számára ahhoz, hogy bármilyen feladatot elvégezzen. Gyors terepi problémamegoldással a leállások ideje csökkenthető. A rendszer használható: Terep előkészítés, törmelék/hulladék lerakók, bányaművelés és autópálya építés során Folyamat nyomon követés, jelentés, jóváhagyás, ellenőrzés a tervek átvételétől a projekt befejezéséig kapcsolat a Terepi mérőeszközökkel smart gps rendszerek A Trimble Smart GPS antenna a legegyszerűbb megoldás az összes terepen történő mérési és kitűzési feladathoz. E nagy pontosságú antenna a GPS és a GLONASS műholdak jeleit használja fel a pontos helyzet kiszámításához, így egy könnyen kezelhető, sokoldalú eszközt kapunk a terepelőkészítő és szintellenőrző munkákhoz. A Trimble Smart GPS antennák alkalmazhatók roverként a felmérési és kitűzési feladatokhoz vagy bázisállomásként területméréshez vagy gépvezérlési műveletekhez. Mivel a GPS vevő, a GPS antenna, a rádió és az áramforrás egy házba integrált, ezért Önnek nem kell kábelekre és további alkatrészekre figyelnie. mérőállomások abszolút teljesítmény A Trimble nagy pontosságú mérőállomások választékát is kínálja beleértve az univerzális mérőállomásokat (UTS) is, mely egy befektetéssel gépvezérlési és pozícionálási feladatokat is ellát. A Trimble mérőállomások kiváló követést biztosítanak a mérés, kitűzés és finomtükör készítés során. Egyszemélyes robotmérés növeli a teljesítményt és a megtakarításokat.

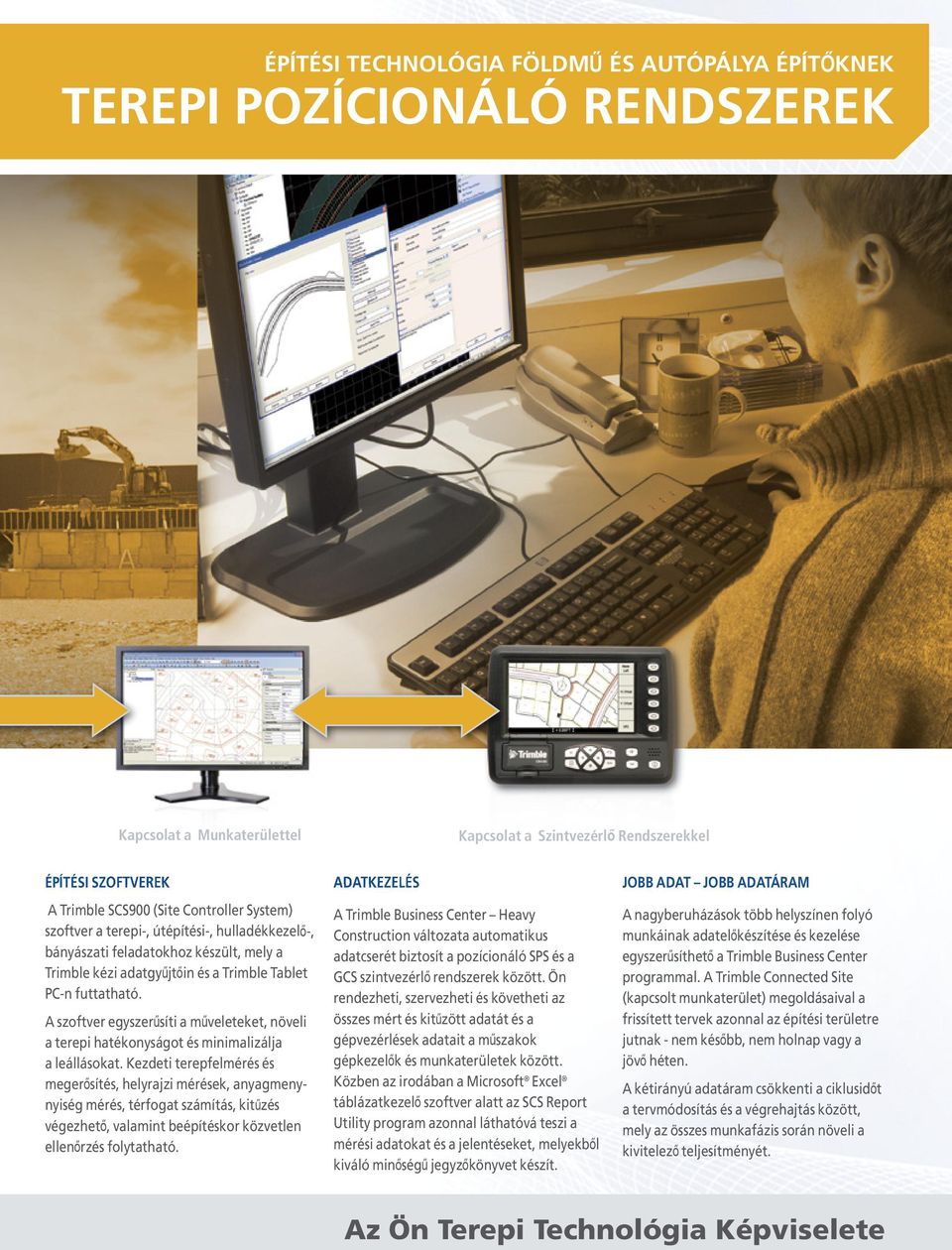

7 ÉpítÉsi technológia Földmű És autópálya ÉpítŐknek terepi pozícionáló rendszerek kapcsolat a munkaterülettel kapcsolat a szintvezérlő rendszerekkel ÉpítÉsi szoftverek A Trimble SCS900 (Site Controller System) szoftver a terepi-, útépítési-, hulladékkezelő-, bányászati feladatokhoz készült, mely a Trimble kézi adatgyűjtőin és a Trimble Tablet PC-n futtatható. A szoftver egyszerűsíti a műveleteket, növeli a terepi hatékonyságot és minimalizálja a leállásokat. Kezdeti terepfelmérés és megerősítés, helyrajzi mérések, anyagmenynyiség mérés, térfogat számítás, kitűzés végezhető, valamint beépítéskor közvetlen ellenőrzés folytatható. adatkezelés A Trimble Business Center Heavy Construction változata automatikus adatcserét biztosít a pozícionáló SPS és a GCS szintvezérlő rendszerek között. Ön rendezheti, szervezheti és követheti az összes mért és kitűzött adatát és a gépvezérlések adatait a műszakok gépkezelők és munkaterületek között. Közben az irodában a Microsoft Excel táblázatkezelő szoftver alatt az SCS Report Utility program azonnal láthatóvá teszi a mérési adatokat és a jelentéseket, melyekből kiváló minőségű jegyzőkönyvet készít. JoBB adat JoBB adatáram A nagyberuházások több helyszínen folyó munkáinak adatelőkészítése és kezelése egyszerűsíthető a Trimble Business Center programmal. A Trimble Connected Site (kapcsolt munkaterület) megoldásaival a frissített tervek azonnal az építési területre jutnak - nem később, nem holnap vagy a jövő héten. A kétirányú adatáram csökkenti a ciklusidőt a tervmódosítás és a végrehajtás között, mely az összes munkafázis során növeli a kivitelező teljesítményét. Az Ön Terepi Technológia Képviselete

8 SITECH Hungária MOTOR.PEDO Kft. l 1136 Budapest l Pannónia utca 11. l Pannónia Center, 7. em Tel.: 30/ , 20/ , Trimble, a Glóbusz & Delta logó és a SITECH, Spectra Precision a Trimble Navigation bejegyzett védjegyei az USA-ban és más államokban. Connected Site, TrimbleReady logó a Trimble Navigation Limited védjegyei. Microsoft és Excel a Microsoft Corporation bejegyzett védjegyei az USA-ban és/vagy más államokban. A CAT, CATERPILLAR, illetve a márkajelzései, a Caterpillar Sárga és a Power Edge megjelenés és az itt használt cég és termék azonosítók a Caterpillar tulajdonai, engedély nélküli használatuk tilos. Minden más védjegy az adott cég tulajdona. PN A-8-HU (07/10) Az Ön Terepi Technológia Képviselete:
