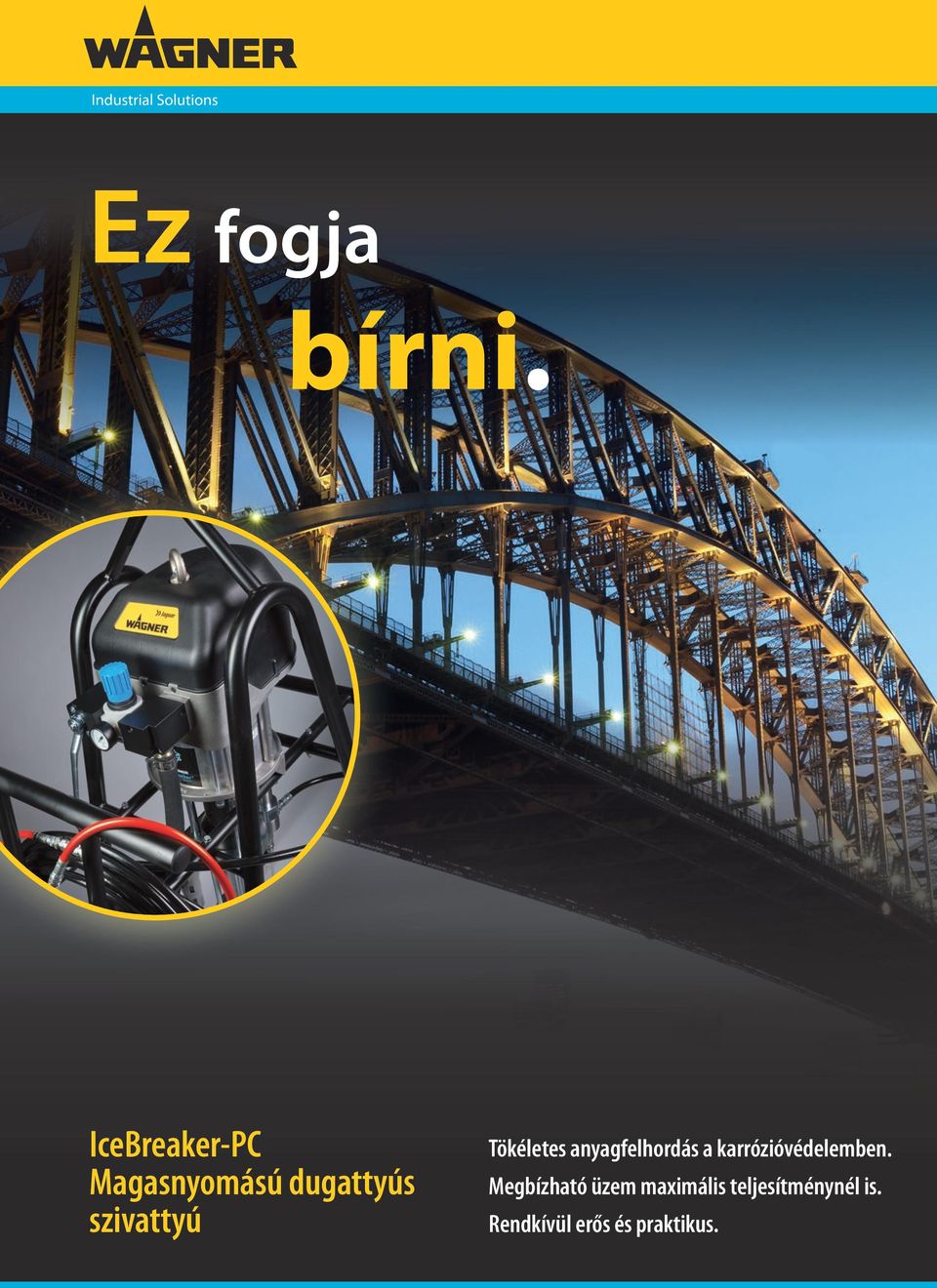

1 Ez fogja bírni. IceBreaker-PC Magasnyomású dugattyús szivattyú Tökéletes anyagfelhordás a karrózióvédelemben. Megbízható üzem maximális teljesítménynél is. Rendkívül erős és praktikus.

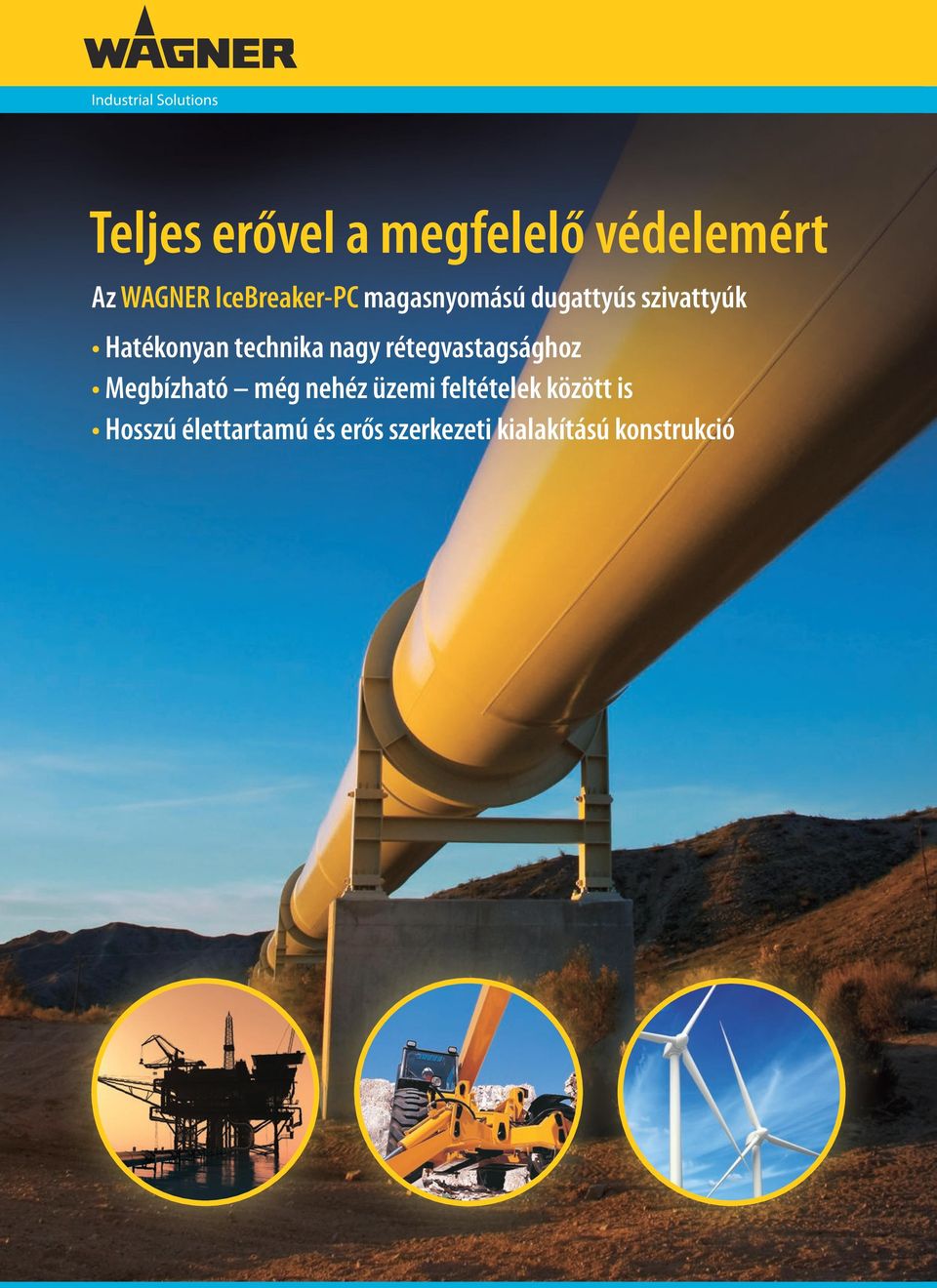

2 Teljes erővel a megfelelő védelemért Az WAGNER IceBreaker-PC magasnyomású dugattyús szivattyúk Hatékonyan technika nagy rétegvastagsághoz Megbízható még nehéz üzemi feltételek között is Hosszú élettartamú és erős szerkezeti kialakítású konstrukció

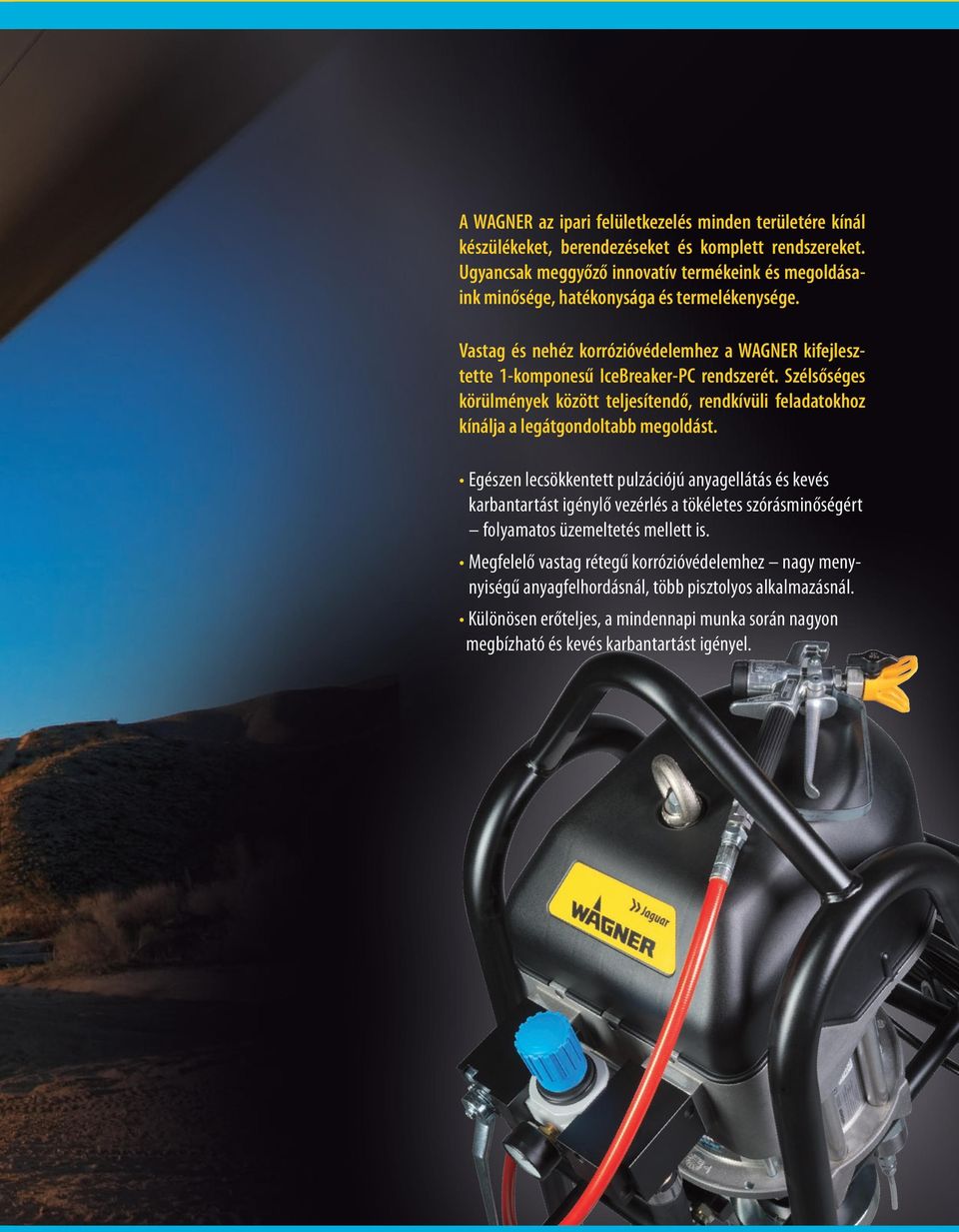

3 A WAGNER az ipari felületkezelés minden területére kínál készülékeket, berendezéseket és komplett rendszereket. Ugyancsak meggyőző innovatív termékeink és megoldásaink minősége, hatékonysága és termelékenysége. Vastag és nehéz korrózióvédelemhez a WAGNER kifejlesztette 1-komponesű IceBreaker-PC rendszerét. Szélsőséges körülmények között teljesítendő, rendkívüli feladatokhoz kínálja a legátgondoltabb megoldást. Egészen lecsökkentett pulzációjú anyagellátás és kevés karbantartást igénylő vezérlés a tökéletes szórásminőségért folyamatos üzemeltetés mellett is. Megfelelő vastag rétegű korrózióvédelemhez nagy menynyiségű anyagfelhordásnál, több pisztolyos alkalmazásnál. Különösen erőteljes, a mindennapi munka során nagyon megbízható és kevés karbantartást igényel.

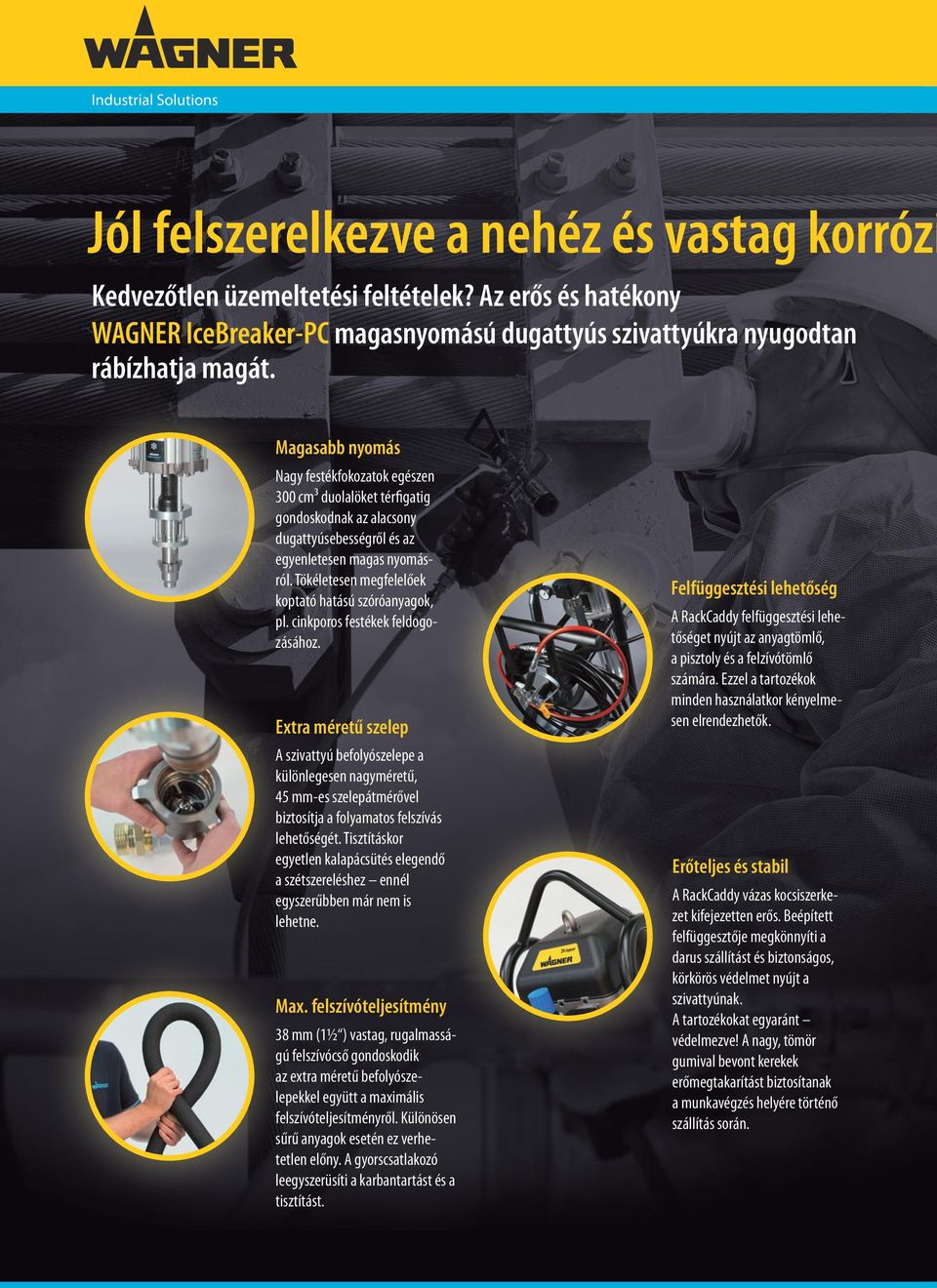

4 Jól felszerelkezve a nehéz és vastag korrózi Kedvezőtlen üzemeltetési feltételek? Az erős és hatékony WAGNER IceBreaker-PC magasnyomású dugattyús szivattyúkra nyugodtan rábízhatja magát. Magasabb nyomás Nagy festékfokozatok egészen 300 cm³ duolalöket térfigatig gondoskodnak az alacsony dugattyúsebességről és az egyenletesen magas nyomásról. Tökéletesen megfelelőek koptató hatású szóróanyagok, pl. cinkporos festékek feldogozásához. Extra méretű szelep A szivattyú befolyószelepe a különlegesen nagyméretű, 45 mm-es szelepátmérővel biztosítja a folyamatos felszívás lehetőségét. Tisztításkor egyetlen kalapácsütés elegendő a szétszereléshez ennél egyszerűbben már nem is lehetne. Max. felszívóteljesítmény 38 mm (1½ ) vastag, rugalmasságú felszívócső gondoskodik az extra méretű befolyószelepekkel együtt a maximális felszívóteljesítményről. Különösen sűrű anyagok esetén ez verhetetlen előny. A gyorscsatlakozó leegyszerüsíti a karbantartást és a tisztítást. Felfüggesztési lehetőség A RackCaddy felfüggesztési lehetőséget nyújt az anyagtömlő, a pisztoly és a felzívótömlő számára. Ezzel a tartozékok minden használatkor kényelmesen elrendezhetők. Erőteljes és stabil A RackCaddy vázas kocsiszerkezet kifejezetten erős. Beépített felfüggesztője megkönnyíti a darus szállítást és biztonságos, körkörös védelmet nyújt a szivattyúnak. A tartozékokat egyaránt védelmezve! A nagy, tömör gumival bevont kerekek erőmegtakarítást biztosítanak a munkavégzés helyére történő szállítás során.

5 óvédelemhez Kényelmes kezelhetőség A beépített háromutas főszelep finoman jár és az automatikus nyomásmentesítést kényelmesen vezérli. IceBreaker légmotor Nincs semmi teljesítménycsökkenés még nagy páratartalom esetén sem a bejegesedés miatt. A teljesnyomás-átirányítás gondoskodik a megalkuvások nélküli teljesítményről. Beépített kezelői védelem A szivattyú minden mozgó alkatrésze a felhasználótól védett helyen van. On- és Offshore alkalmazásra egyaránt megfelelő. RackCaddy Kényelmesen kezelhető körkörös védelem a szivattyú és a tartozékok számára. Erős és stabil a nehéz munkakörülményekhez igazodva. Festékfokozat alku nélkül A modern, nagy töltöttségű korrózióvédő anyagok megmunkálására kialakítva. Nagy szelepátmérői, önbeállító long- life hosszú élettartamú sortömítései alkalmasak a sűrű és abrazív anyagok alkalmazására is. Külső levegőszűrő A szűrő védi a légmotort a rossz minőségű sűrítettlevegőtől a felhasználás helyszínén és gondoskodik a megbízható üzemeltetésről. Felszívóegység Nagyobb és rugalmasabb 1¹ ₂ " felszívótömlő gyorscsatlakozó az optimális felszívóteljesítmény és nem utolsó sorban az egyszerű és gyors tisztítás érdekében.

6 Már előre alaposan átgondoltan Válassza ki WAGNER IceBreaker-PC magasnyomású dugattyús szivattyúját egyéni igényeinek, alkalmazási területének és feladatainak megfelelően. Válasszuk ki együtt a megfelelő szivattyút: 1. Határozza meg a szükséges áramlási mennyiséget: A pisztolyok számából, a szükséges rétegvastagságból, a munka sebességéből és a kívánt szórásszélességből állapítsa meg a percenkénti anyagszükségletet. Amennyiben a festékgyártó előre meghatározta a fúvókaméretet, akkor ebből adódik az anyagáramlás, -szállítás mennyisége is. Példa: Anyagáramlás/pisztoly: Pisztolyok száma: 1,1 liter/perc. 2. Határozza meg a szükséges anyagnyomást: A festékgyártó előírást ad a szórópisztoly szükséges anyagnyomásra vonatkozóan. A viszkozitás, az anyagtömlő hossza és átmérője függvényében kell kiszámolni tömlővezeték nyomásveszteségét, ahhoz, hogy a szivattyúkimenet szükséges nyomása meghatározható legyen. Szórónyomás a gyártó szerint: Nyomásveszteség 15m-en Tömlővezeték: Szükséges anyagnyomás a szivattyúkimenetnél: bar kb. 60 bar bar 3. Válassza ki saját szivattyúját A megfelelő szivattyú kiválasztásához a táblázatban meg tudja keresni az adott szivattyúhoz ajánlott áramlási mennyiséget és nyomástartományt. A felsorolásban irányértékek és nem garantált adatok szerepelnek. Megfelelő választás: Jaguar vagy Jaguar Szivattyúk Leopard Jaguar Jaguar Tiger Max. Anyagnyomás 380 bar 530 bar 440 bar 530 bar Duplalöketenkénti térfogat 110 cm³ 150 cm³ 200 cm³ 300 cm³ Áramlás 60 duplalöket/percnél 6,6 liter/perc 9,0 liter/perc 12,0 liter/perc 18,0 liter/perc Ellátó sűrítettlevegő max. nyomása 8,0 bar 7,1 bar 8,0 bar 7,4 bar Anyagbevezetés (szívásoldali) M36 1 ¹ ₂ " 1 ¹ ₂ " 1 ¹ ₂ " Anyagkivezetés (nyomásoldali) G ³ ₈ " G ¹ ₂ " G ¹ ₂ " G ¹ ₂ " Ajánlott szállítóteljesítmény 0, liter/perc 0, liter/perc liter/perc 1, liter/perc Ajánlott anyagnyomás bar bar bar bar Felhasználási területek Kicsitől a közepes felületekig Viszkozitás közepes Közepestől a nagy felületekig Viszkozitás magas Nagy felületek Viszkozitás magas Egészen nagy felületek Viszkozitás nagyon magas Cinkporos festék, vascsillám Tűzvédő anyagok Vastagrétegű anyagok Algásodásgátlók Bitumen High-Solid anyagok Oldószer alapú anyagok Vízbázisú anyagok

7 Kívánhatnánk többet...? Alaprendszeréhez természetesen beszerezheti az összes megfelelő tartozékot, mint a felszívóés anyagtömlőt, a pisztolyt, a fúvókát, a kiegészítő levegőszűrőt és sok minden mást. A munka azonnali megkezdéséhez ajánluk Önnek a teljesen felszerelt, szóráskész összeállítású Spraypack rendszereket. G15 Airless pisztolyok Különösen erős, a legnehezebb feltételekhez. ProfiTip fúvókatartóval és fúvókával, melyből a furatméret és a szórásszélesség szerinti széles válsztékot kínálunk. Anyagtömlők Különböző NÁ 6 ( ¹ ₄ ) és NÁ 10 ( ³ ₈ ) tömlőkorbáccsal a a legjobb kezelhetőség érdekében. Levegőszűrő 1" levegőszűrő, megvédi a motort a rossz minőségű sűrítettlevegőtől. Védett helyen a kocsira szerelten található. Anyagmelegítő Professzionális átfolyó melegítő a szóróanyagok folyási képességének elősegítése és az egyenletes rétegfelhordás minőségének érdekében. Védetten a kocsira szerelve. 2 komponensű anyaggal dolgozna? Semmi gond! A WAGNER a megfelelő 2-K TwinControl keverőberendezést kínálja Önnek nehéz korróziógátlókhoz. Szemben a kézi anyagkeveréssel ez a berendezés hihetetlenül anyag-, idő- és erőforrástakarékos. Mindezek mellett természetesen garantált a tökéletes keverési és felületi minőség.

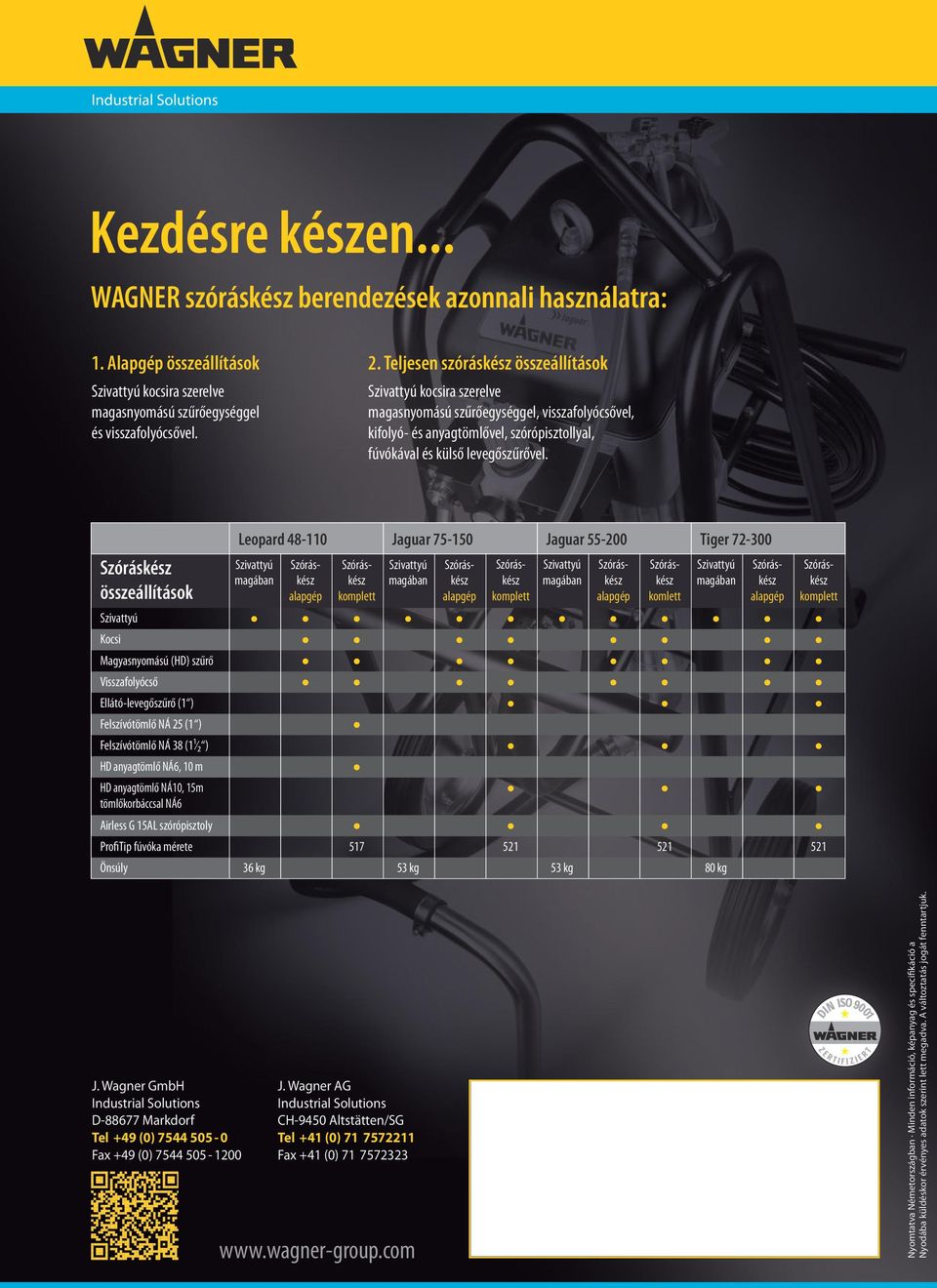

8 Kezdésre készen... WAGNER szóráskész berendezések azonnali használatra: 1. Alapgép összeállítások Szivattyú kocsira szerelve magasnyomású szűrőegységgel és visszafolyócsővel. 2. Teljesen szóráskész összeállítások Szivattyú kocsira szerelve magasnyomású szűrőegységgel, visszafolyócsővel, kifolyó- és anyagtömlővel, szórópisztollyal, fúvókával és külső levegőszűrővel. összeállítások Leopard Jaguar Jaguar Tiger Szivattyú magában alapgép komplett Szivattyú magában alapgép komplett Szivattyú magában alapgép komlett Szivattyú magában alapgép Szivattyú Kocsi Magyasnyomású (HD) szűrő Visszafolyócső Ellátó-levegőszűrő (1 ) Felszívótömlő NÁ 25 (1 ) Felszívótömlő NÁ 38 (1¹ ₂ ) HD anyagtömlő NÁ6, 10 m HD anyagtömlő NÁ10, 15m tömlőkorbáccsal NÁ6 Airless G 15AL szórópisztoly ProfiTip fúvóka mérete Önsúly 36 kg 53 kg 53 kg 80 kg komplett J. Wagner GmbH Industrial Solutions D Markdorf Tel +49 (0) Fax +49 (0) J. Wagner AG Industrial Solutions CH-9450 Altstätten/SG Tel +41 (0) Fax +41 (0) Nyomtatva Németországban Minden információ, képanyag és specifikáció a Nyodába küldéskor érvényes adatok szerint lett megadva. A változtatás jogát fenntartjuk.
