1 Fõkatalógus érvényes: januártól, RMQ16 Jelzõoszlopok SL Mûködtetés és jelzés ergonómikus formában és vonzó megjelenéssel. A vezérlõáramok megbízható és precíz kapcsolása. Mûködtetõ- és jelzõkészülékek RMQ Robusztus nyomógombok FAK Jelzõoszlopok SL Helyzetkapcsolók LS-Titan Bütykös kapcsolók T/P

2 Ipari kapcsolókészülékek Főkatalógus 2007/2008 Parancsadás és jelzés Kapcsolás, vezérlés és megjelenítés Kapcsolás és védelem Feszültség és áram összehangolása Energiaelosztás Motorok vezérlése és szabályozása Információk

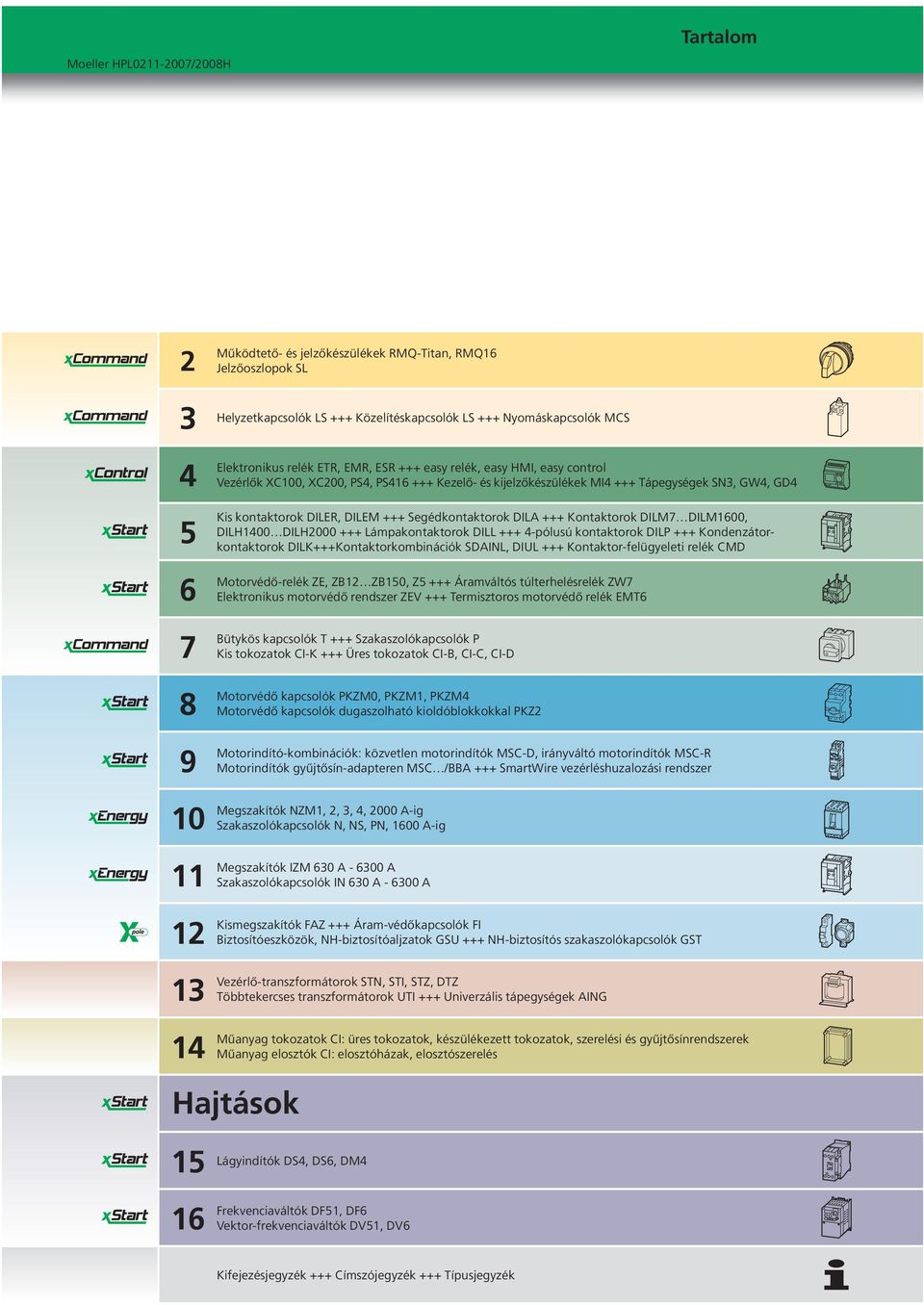

3 Tartalom Működtető- és jelzőkészülékek, RMQ16 Jelzőoszlopok SL Helyzetkapcsolók LS +++ Közelítéskapcsolók LS +++ Nyomáskapcsolók MCS Elektronikus relék ETR, EMR, ESR +++ easy relék, easy HMI, easy control Vezérlők XC100, XC200, PS4, PS Kezelő- és kijelzőkészülékek MI4 +++ Tápegységek SN3, GW4, GD4 Kis kontaktorok DILER, DILEM +++ Segédkontaktorok DILA +++ Kontaktorok DILM7 DILM1600, DILH1400 DILH Lámpakontaktorok DILL pólusú kontaktorok DILP +++ Kondenzátorkontaktorok DILK+++Kontaktorkombinációk SDAINL, DIUL +++ Kontaktor-felügyeleti relék CMD Motorvédő-relék ZE, ZB12 ZB150, Z5 +++ Áramváltós túlterhelésrelék ZW7 Elektronikus motorvédő rendszer ZEV +++ Termisztoros motorvédő relék EMT6 Bütykös kapcsolók T +++ Szakaszolókapcsolók P Kis tokozatok CI-K +++ Üres tokozatok CI-B, CI-C, CI-D Motorvédő kapcsolók PKZM0, PKZM1, PKZM4 Motorvédő kapcsolók dugaszolható kioldóblokkokkal PKZ2 Motorindító-kombinációk: közvetlen motorindítók MSC-D, irányváltó motorindítók MSC-R Motorindítók gyűjtősín-adapteren MSC /BBA +++ SmartWire vezérléshuzalozási rendszer Megszakítók NZM1, 2, 3, 4, 2000 A-ig Szakaszolókapcsolók N, NS, PN, 1600 A-ig Megszakítók IZM 630 A A Szakaszolókapcsolók IN 630 A A Kismegszakítók FAZ +++ Áram-védőkapcsolók FI Biztosítóeszközök, NH-biztosítóaljzatok GSU +++ NH-biztosítós szakaszolókapcsolók GST Vezérlő-transzformátorok STN, STI, STZ, DTZ Többtekercses transzformátorok UTI +++ Univerzális tápegységek AING Műanyag tokozatok CI: üres tokozatok, készülékezett tokozatok, szerelési és gyűjtősínrendszerek Műanyag elosztók CI: elosztóházak, elosztószerelés Hajtások Lágyindítók DS4, DS6, DM4 Frekvenciaváltók DF51, DF6 Vektor-frekvenciaváltók DV51, DV6 Kifejezésjegyzék +++ Címszójegyzék +++ jegyzék

4 We keep power under control. Minőség és innováció A villamos energia kreatív felhasználása, irányának, formájának és feladatának meghatározása, produktív érvényre juttatása ott, ahol szükség van rá. Ez a feladatunk több mint száz éve. Minőségi termékekkel és műszaki innovációkkal, megfelelő termékekkel és megoldásokkal ipari alkalmazásokhoz és épületekhez. Szakértő elektrotechnika Vezető elektrotechnikai szakértőként szeretnénk Önt meggyőzni a Moeller márka előnyeiről. Hiszen mindig, amikor energiaelosztásról, kapcsolásról, védelemről, kezeléséről, megfigyelésről és vezérlésről van szó, mi vagyunk a megfelelő tárgyalópartnerek.

5 Szerte a világon A nemzetköziség a missziónk. Mindenhol jelen vagyunk, ahol piacok működnek: tárgyalópartnerként az Ön közelében, saját telephelyekkel és gyártóhelyekkel, erős helyi partnereként, globális kompetenciával. Rövid elérési utakkal, saját helyi cégekből és disztribútorokból álló globális értékesítőhálózattal rendelkezünk több mint 90 országban. Szenvedéllyel ügyfeleink érdekében Munkatársaink nyitottak az új kihívásokra. Egyre újabb ötletekkel alakítjuk az elektrotechnika jövőjét és segítünk Önnek a hatékony és jövőorientált megoldások megvalósításában. Szenvedéllyel és arra koncentrálva, amihez értünk: az energiaelosztására és az automatizálásra.

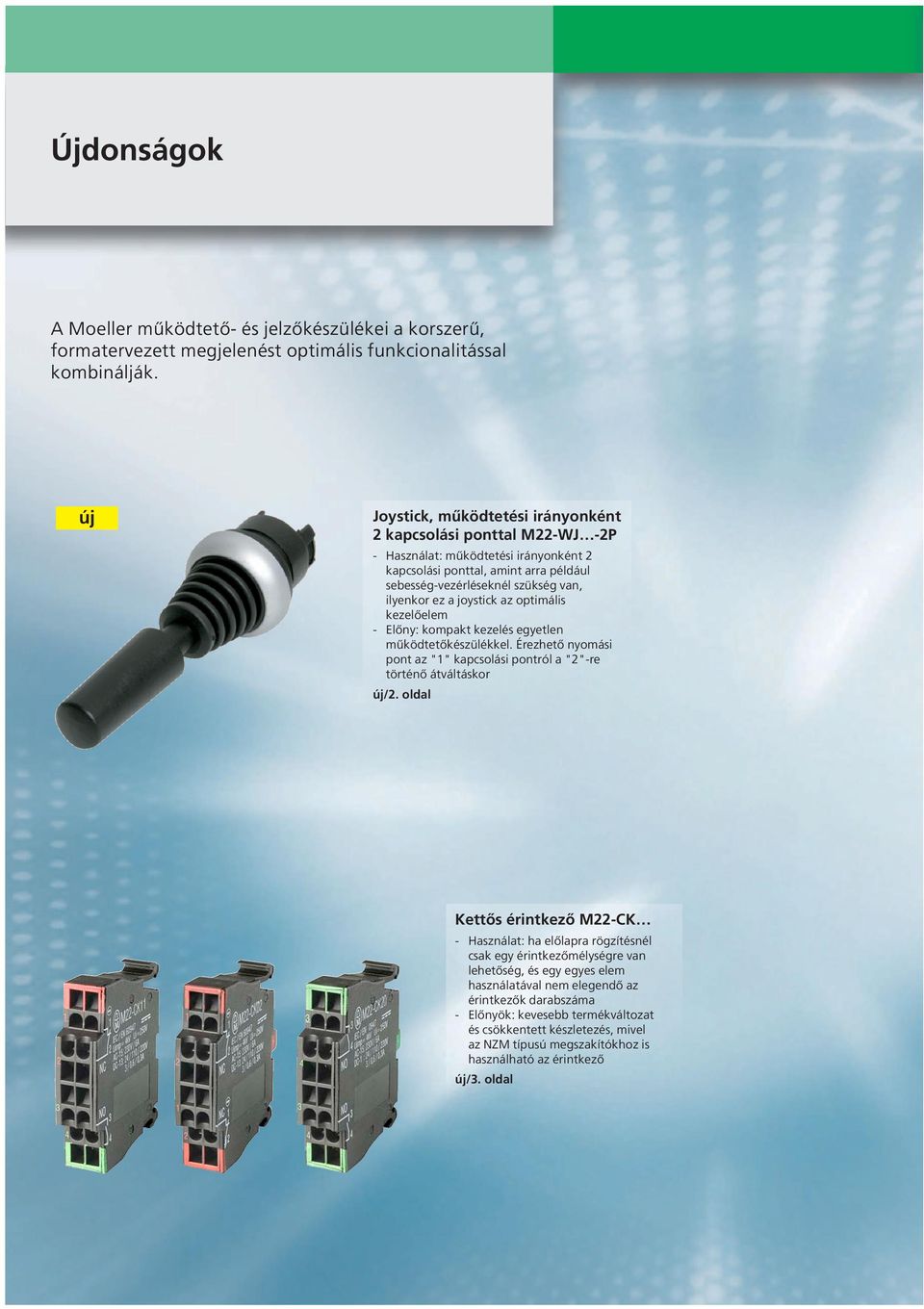

6 Újdonságok A Moeller működtető- és jelzőkészülékei a korszerű, formatervezett megjelenést optimális funkcionalitással kombinálják. új Joystick, működtetési irányonként 2 kapcsolási ponttal M22-WJ -2P - Használat: működtetési irányonként 2 kapcsolási ponttal, amint arra például sebesség-vezérléseknél szükség van, ilyenkor ez a joystick az optimális kezelőelem - Előny: kompakt kezelés egyetlen működtetőkészülékkel. Érezhető nyomási pont az "1" kapcsolási pontról a "2"-re történő átváltáskor új/2. oldal Kettős érintkező M22-CK - Használat: ha előlapra rögzítésnél csak egy érintkezőmélységre van lehetőség, és egy egyes elem használatával nem elegendő az érintkezők darabszáma - Előnyök: kevesebb termékváltozat és csökkentett készletezés, mivel az NZM típusú megszakítókhoz is használható az érintkező új/3. oldal

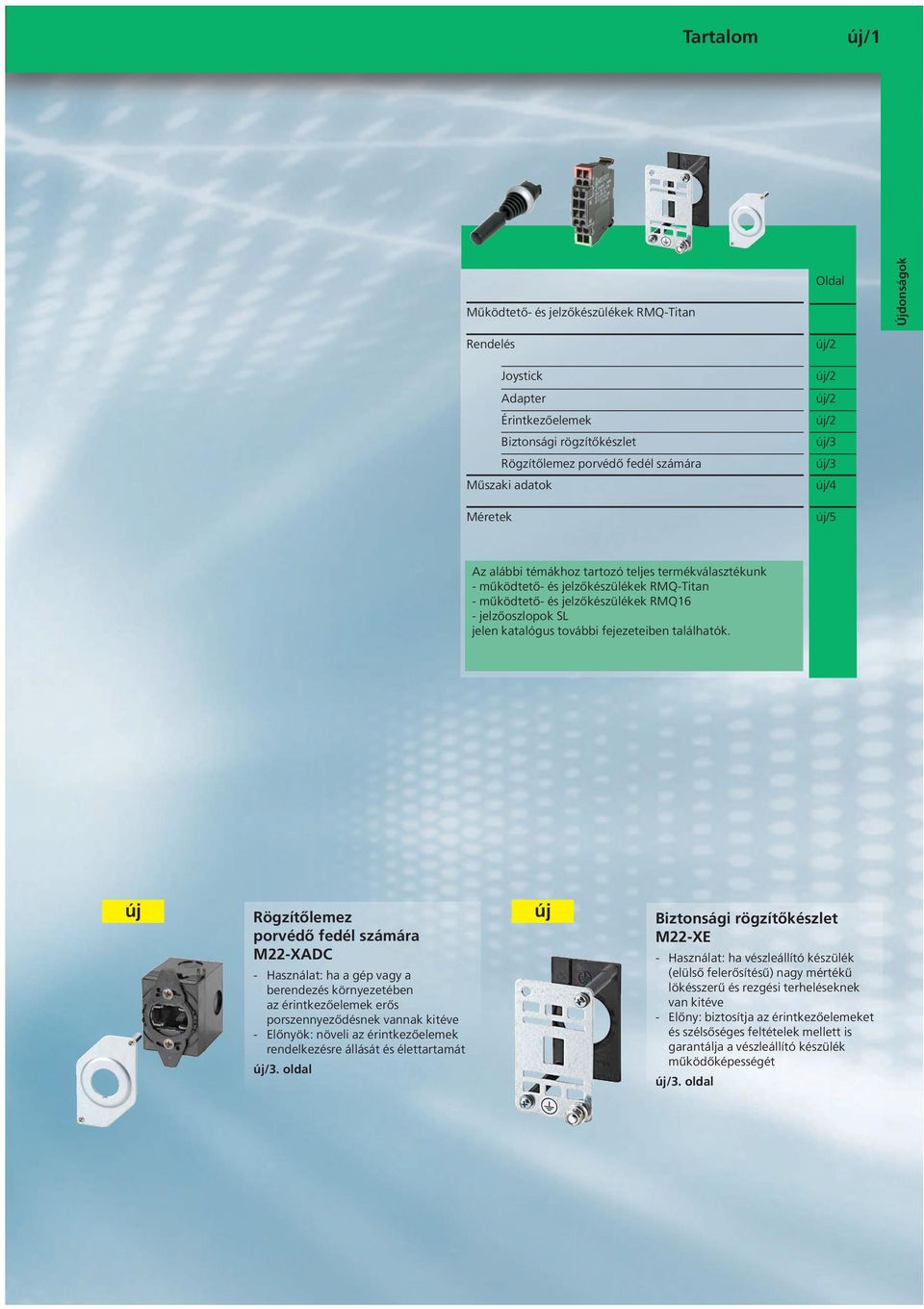

7 Tartalom új/1 Működtető- és jelzőkészülékek Oldal Újdonságok Rendelés Joystick Adapter Érintkezőelemek Biztonsági rögzítőkészlet Rögzítőlemez porvédő fedél számára Műszaki adatok Méretek új/2 új/2 új/2 új/2 új/3 új/3 új/4 új/5 Az alábbi témákhoz tartozó teljes termékválasztékunk - működtető- és jelzőkészülékek - működtető- és jelzőkészülékek RMQ16 - jelzőoszlopok SL jelen katalógus további fejezeteiben találhatók. új Rögzítőlemez porvédő fedél számára M22-XADC - Használat: ha a gép vagy a berendezés környezetében az érintkezőelemek erős porszennyeződésnek vannak kitéve - Előnyök: növeli az érintkezőelemek rendelkezésre állását és élettartamát új/3. oldal új Biztonsági rögzítőkészlet M22-XE - Használat: ha vészleállító készülék (elülső felerősítésű) nagy mértékű lökésszerű és rezgési terheléseknek van kitéve - Előny: biztosítja az érintkezőelemeket és szélsőséges feltételek mellett is garantálja a vészleállító készülék működőképességét új/3. oldal

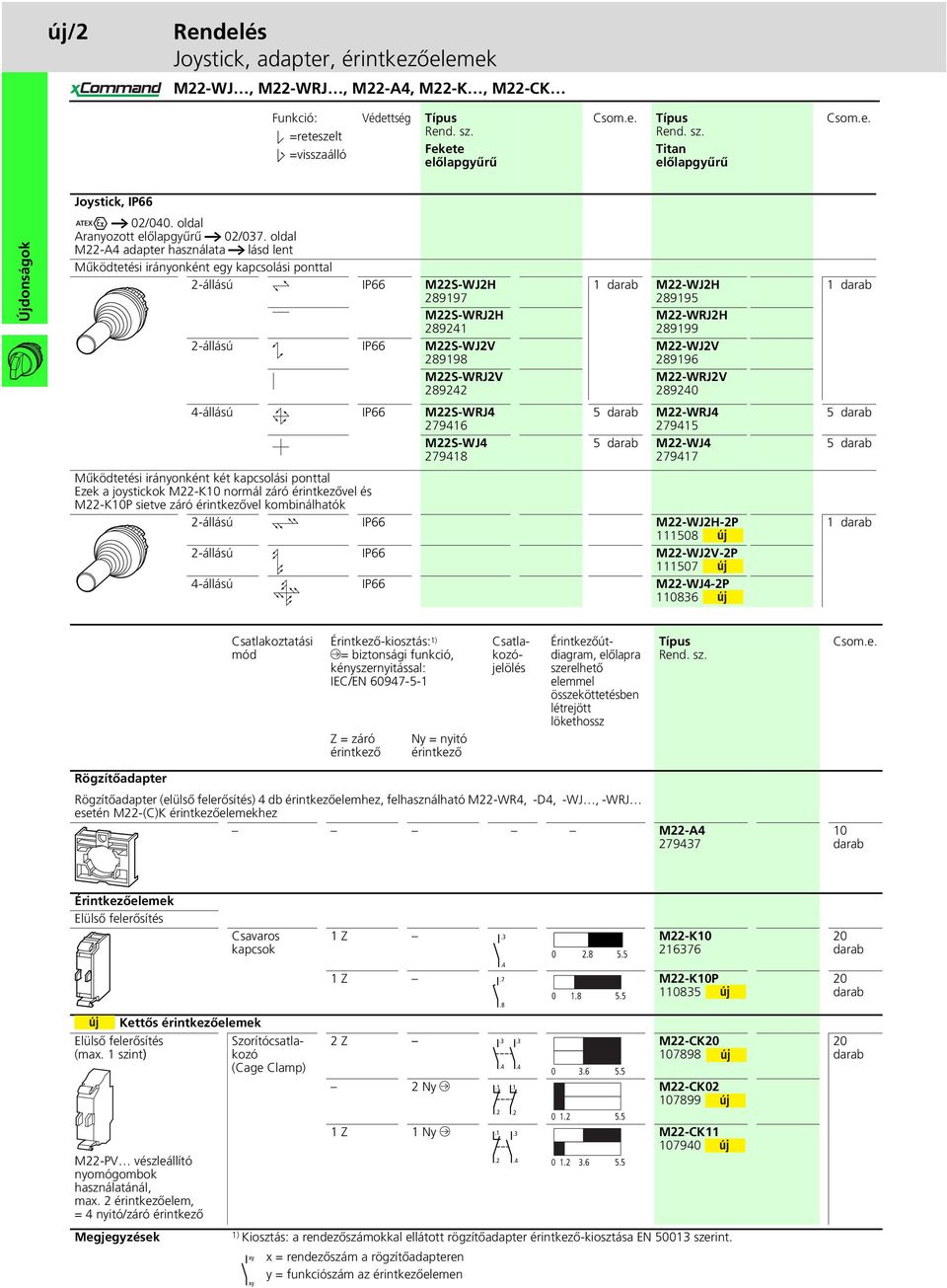

8 új/2 Rendelés Joystick, adapter, érintkezõelemek M22-WJ, M22-WRJ, M22-A4, M22-K, M22-CK Funkció: V=reteszelt v=visszaálló Védettség Fekete elõlapgyûrû Titan elõlapgyûrû Újdonságok Joystick, IP66 ATEX a 02/040. oldal Aranyozott elõlapgyûrû a 02/037. oldal M22-A4 adapter használata a lásd lent Mûködtetési irányonként egy kapcsolási ponttal 2-állású IP66 M22S-WJ2H M22S-WRJ2H állású IP66 M22S-WJ2V M22S-WRJ2V állású IP66 M22S-WRJ M22S-WJ M22-WJ2H M22-WRJ2H M22-WJ2V M22-WRJ2V M22-WRJ M22-WJ Mûködtetési irányonként két kapcsolási ponttal Ezek a joystickok M22-K10 normál záró érintkezõvel és M22-K10P sietve záró érintkezõvel kombinálhatók 2-állású IP66 M22-WJ2H-2P állású IP66 M22-WJ2V-2P állású IP66 M22-WJ4-2P Csatlakoztatási mód Érintkezõ-kiosztás: 1) f= biztonsági funkció, kényszernyitással: IEC/EN Z = záró érintkezõ Ny = nyitó érintkezõ Csatlakozójelölés Érintkezõútdiagram, elõlapra szerelhetõ elemmel összeköttetésben létrejött lökethossz Rögzítõadapter Rögzítõadapter (elülsõ felerõsítés) 4 db érintkezõelemhez, felhasználható M22-WR4, -D4, -WJ, -WRJ esetén M22-(C)K érintkezõelemekhez M22-A darab Érintkezõelemek Elülsõ felerõsítés Elülsõ felerõsítés (max. 1 szint) Csavaros kapcsok Kettõs érintkezõelemek M22-PV vészleállító nyomógombok használatánál, max. 2 érintkezõelem, = 4 nyitó/záró érintkezõ Megjegyzések Szorítócsatlakozó (Cage Clamp) 1 Z.3 M22-K Z.7 M22-K10P Z.3.3 M22-CK Ny f.1.1 M22-CK Z 1 Ny f.1.3 M22-CK ) Kiosztás: a rendezõszámokkal ellátott rögzítõadapter érintkezõ-kiosztása EN szerint. xy xy x = rendezõszám a rögzítõadapteren y = funkciószám az érintkezõelemen darab 20 darab 20 darab

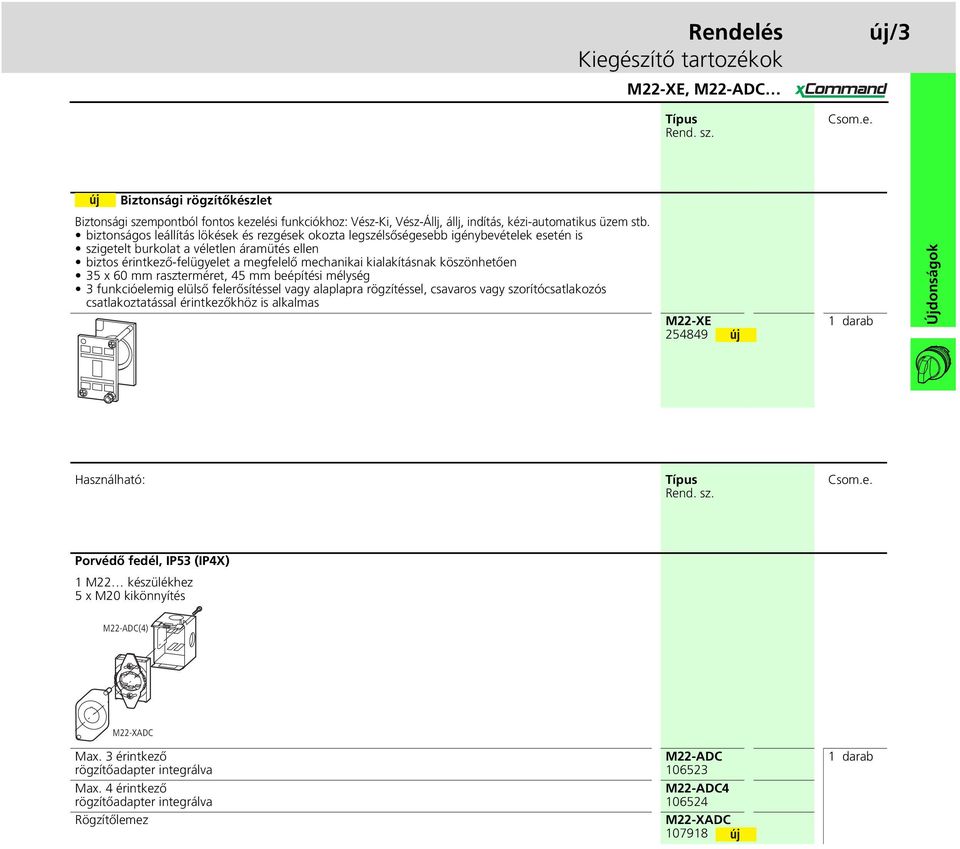

9 Rendelés Kiegészítõ tartozékok új/3 M22-XE, M22-ADC Biztonsági rögzítõkészlet Biztonsági szempontból fontos kezelési funkciókhoz: Vész-Ki, Vész-Állj, állj, indítás, kézi-automatikus üzem stb. biztonságos leállítás lökések és rezgések okozta legszélsõségesebb igénybevételek esetén is szigetelt burkolat a véletlen áramütés ellen biztos érintkezõ-felügyelet a megfelelõ mechanikai kialakításnak köszönhetõen 35 x 60 mm raszterméret, 45 mm beépítési mélység 3 funkcióelemig elülsõ felerõsítéssel vagy alaplapra rögzítéssel, csavaros vagy szorítócsatlakozós csatlakoztatással érintkezõkhöz is alkalmas M22-XE Újdonságok Használható: Porvédõ fedél, IP53 (IP4X) 1 M22 készülékhez 5 x M20 kikönnyítés M22-ADC(4) M22-XADC Max. 3 érintkezõ rögzítõadapter integrálva M22-ADC Max. 4 érintkezõ rögzítõadapter integrálva M22-ADC Rögzítõlemez M22-XADC

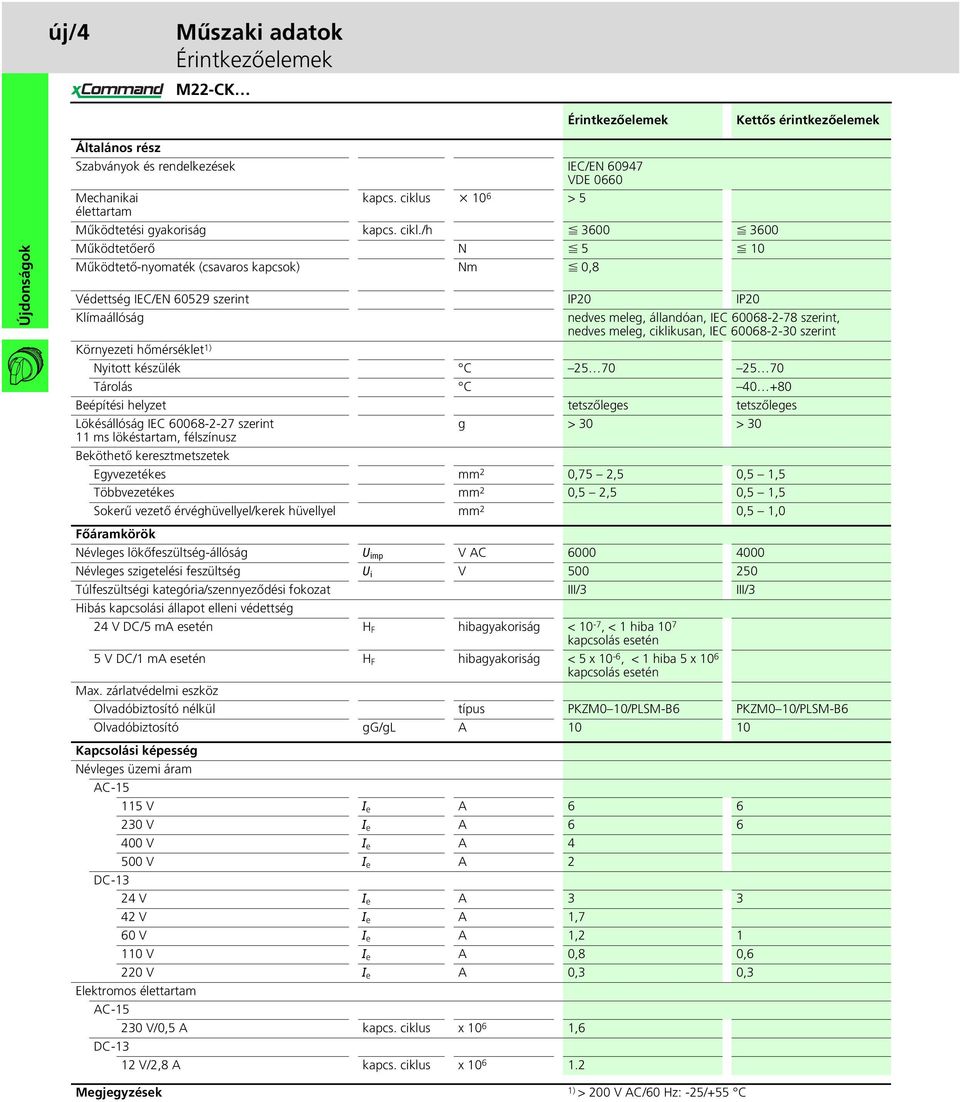

10 új/4 Mûszaki adatok Érintkezõelemek M22-CK Érintkezõelemek Kettõs érintkezõelemek Újdonságok Általános rész Szabványok és rendelkezések IEC/EN VDE 0660 Mechanikai kapcs. ciklus x 10 6 > 5 élettartam Mûködtetési gyakoriság kapcs. cikl./h F 3600 F 3600 Mûködtetõerõ N F 5 F 10 Mûködtetõ-nyomaték (csavaros kapcsok) Nm F 0,8 Védettség IEC/EN szerint IP20 IP20 Klímaállóság nedves meleg, állandóan, IEC szerint, nedves meleg, ciklikusan, IEC szerint Környezeti hõmérséklet 1) Nyitott készülék C Tárolás C Beépítési helyzet tetszõleges tetszõleges Lökésállóság IEC szerint g > 30 > ms lökéstartam, félszínusz Beköthetõ keresztmetszetek Egyvezetékes mm 2 0,75 2,5 0,5 1,5 Többvezetékes mm 2 0,5 2,5 0,5 1,5 Sokerû vezetõ érvéghüvellyel/kerek hüvellyel mm 2 0,5 1,0 Fõáramkörök Névleges lökõfeszültség-állóság U imp V AC Névleges szigetelési feszültség U i V Túlfeszültségi kategória/szennyezõdési fokozat III/3 III/3 Hibás kapcsolási állapot elleni védettség 24 V DC/5 ma esetén H F hibagyakoriság < 10-7, < 1 hiba 10 7 kapcsolás esetén 5 V DC/1 ma esetén H F hibagyakoriság < 5 x 10-6, < 1 hiba 5 x 10 6 kapcsolás esetén Max. zárlatvédelmi eszköz Olvadóbiztosító nélkül típus PKZM0 10/PLSM-B6 PKZM0 10/PLSM-B6 Olvadóbiztosító gg/gl A Kapcsolási képesség Névleges üzemi áram AC V I e A V I e A V I e A V I e A 2 DC V I e A V I e A 1,7 60 V I e A 1, V I e A 0,8 0,6 220 V I e A 0,3 0,3 Elektromos élettartam AC V/0,5 A kapcs. ciklus x ,6 DC V/2,8 A kapcs. ciklus x Megjegyzések 1) > 200 V AC/60 Hz: -25/+55 C

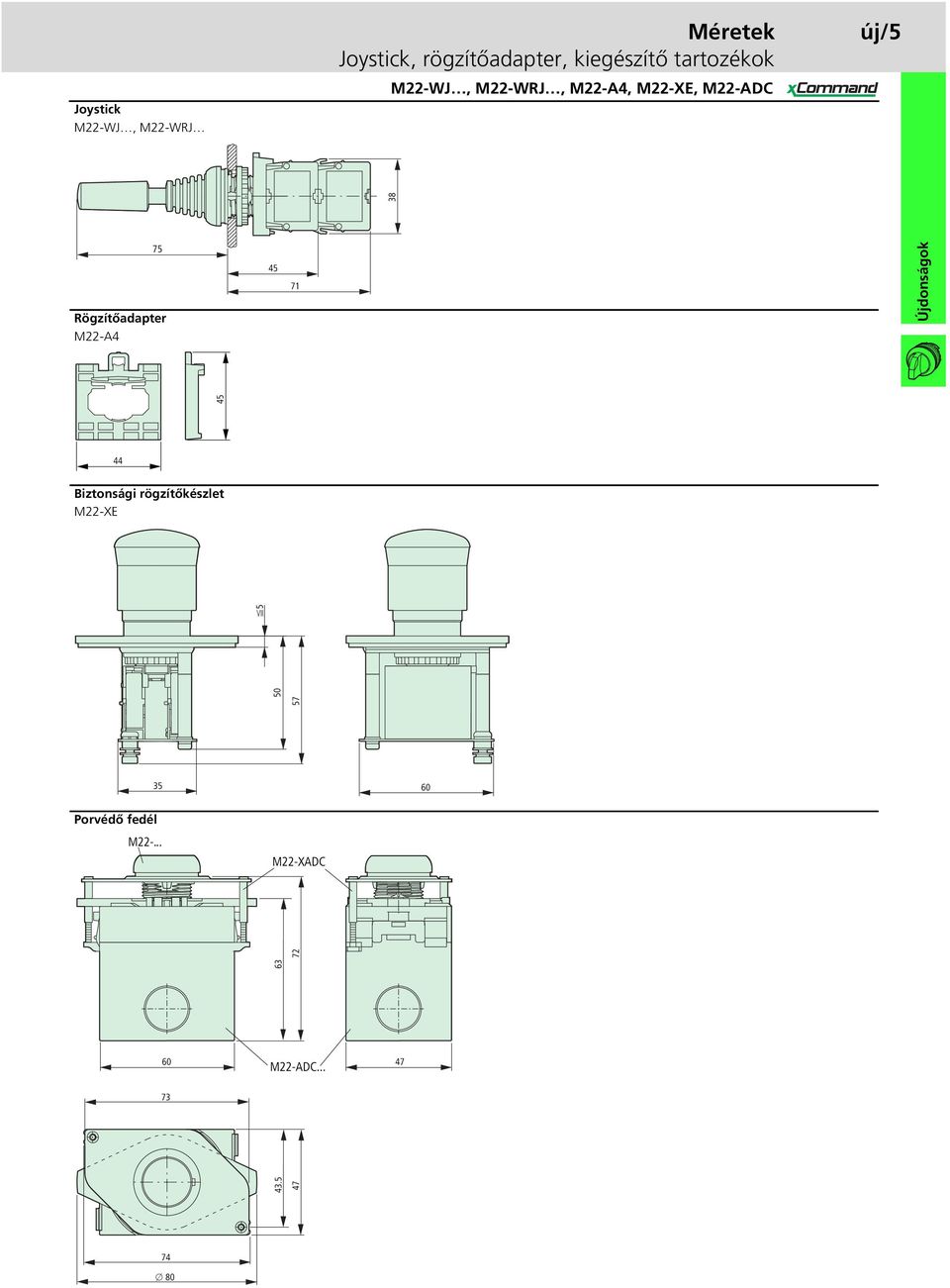

11 Joystick M22-WJ, M22-WRJ Méretek Joystick, rögzítõadapter, kiegészítõ tartozékok M22-WJ, M22-WRJ, M22-A4, M22-XE, M22-ADC új/ Rögzítõadapter M22-A Újdonságok Biztonsági rögzítõkészlet M22-XE F Porvédõ fedél M M22-XADC M22-ADC o 80

12 Működtető- és jelzőkészülékek, RMQ16 Jelzőoszlopok SL ATEX ATEX A Moeller működtető- és jelzőkészülékei a korszerű formatervezett megjelenést optimális funkcionalitással kombinálják. A LED-technikájú jelzőlámpák és jelzőoszlopok megbízhatóan jelzik ki a gépek állapotát. Az ujjlenyomatazonosítóval többé nem probléma az érzékeny berendezésrészek illetéktelenektől való megóvása. - Modern, ergonómikusan kialakított forma órás LED-es világítás - Vevőspecifikus lézer-felirat - ATEX-kivitelek lehetségesek 02/002. oldal RMQ16 - Rendkívül kompakt - A legkisebb helyre beépíthető - Vevőspecifikus lézer-felirat 02/042. oldal Ujjlenyomat-azonosító Robusztus (kézi- vagy lábműködtetésű) nyomógombok - Nagyfokú védettség (IP69) - Nehéz körülmények között is használható - Rendkívül robusztus Jelzőoszlop SL - Egyszerű és megbízható belépésellenőrzés az ujjlenyomatazonosítóval - Gépekhez és berendezésekhez - Max. 100 különböző ujjlenyomat tárolható 02/016. oldal - A gépállapotok optikai és akusztikus kijelzése - Rugalmasan kombinálható - Egyszerű szerelés 02/058. oldal 02/006. oldal age.indd 3 7/29/2009 4:36:12 PM

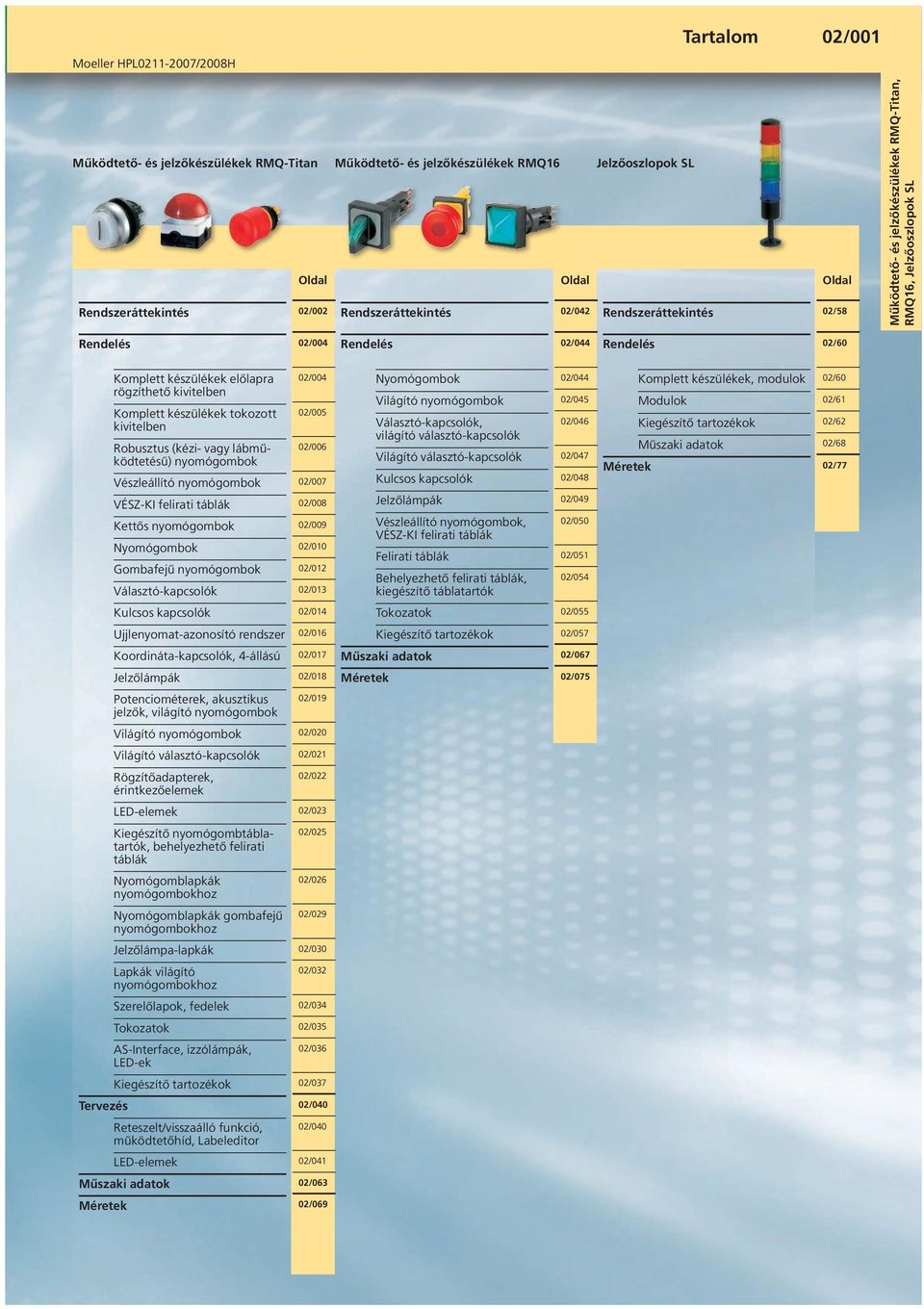

13 Tartalom 02/001 Működtető- és jelzőkészülékek Működtető- és jelzőkészülékek RMQ16 Jelzőoszlopok SL Oldal Oldal Oldal Rendszeráttekintés 02/002 Rendszeráttekintés 02/042 Rendszeráttekintés 02/58 Működtető- és jelzőkészülékek, RMQ16, Jelzőoszlopok SL Rendelés 02/004 Rendelés 02/044 Rendelés 02/60 Komplett készülékek előlapra rögzíthető kivitelben Komplett készülékek tokozott kivitelben Robusztus (kézi- vagy lábműködtetésű) nyomógombok 02/004 02/005 02/006 Vészleállító nyomógombok 02/007 VÉSZ-KI felirati táblák 02/008 Kettős nyomógombok 02/009 Nyomógombok 02/010 Gombafejű nyomógombok 02/012 Választó-kapcsolók 02/013 Kulcsos kapcsolók 02/014 Ujjlenyomat-azonosító rendszer 02/016 Koordináta-kapcsolók, 4-állású 02/017 Jelzőlámpák 02/018 Potenciométerek, akusztikus jelzők, világító nyomógombok 02/019 Világító nyomógombok 02/020 Világító választó-kapcsolók 02/021 Rögzítőadapterek, érintkezőelemek 02/022 LED-elemek 02/023 Kiegészítő nyomógombtáblatartók, behelyezhető felirati táblák Nyomógomblapkák nyomógombokhoz Nyomógomblapkák gombafejű nyomógombokhoz 02/025 02/026 02/029 Jelzőlámpa-lapkák 02/030 Lapkák világító nyomógombokhoz 02/032 Szerelőlapok, fedelek 02/034 Tokozatok 02/035 AS-Interface, izzólámpák, LED-ek 02/036 Kiegészítő tartozékok 02/037 Tervezés 02/040 Reteszelt/visszaálló funkció, működtetőhíd, Labeleditor 02/040 LED-elemek 02/041 Műszaki adatok 02/063 Méretek 02/069 Nyomógombok 02/044 Világító nyomógombok 02/045 Választó-kapcsolók, világító választó-kapcsolók 02/046 Világító választó-kapcsolók 02/047 Kulcsos kapcsolók 02/048 Jelzőlámpák 02/049 Vészleállító nyomógombok, VÉSZ-KI felirati táblák 02/050 Felirati táblák 02/051 Behelyezhető felirati táblák, kiegészítő táblatartók 02/054 Tokozatok 02/055 Kiegészítő tartozékok 02/057 Műszaki adatok 02/067 Méretek 02/075 Komplett készülékek, modulok 02/60 Modulok 02/61 Kiegészítő tartozékok 02/62 Műszaki adatok 02/68 Méretek 02/77

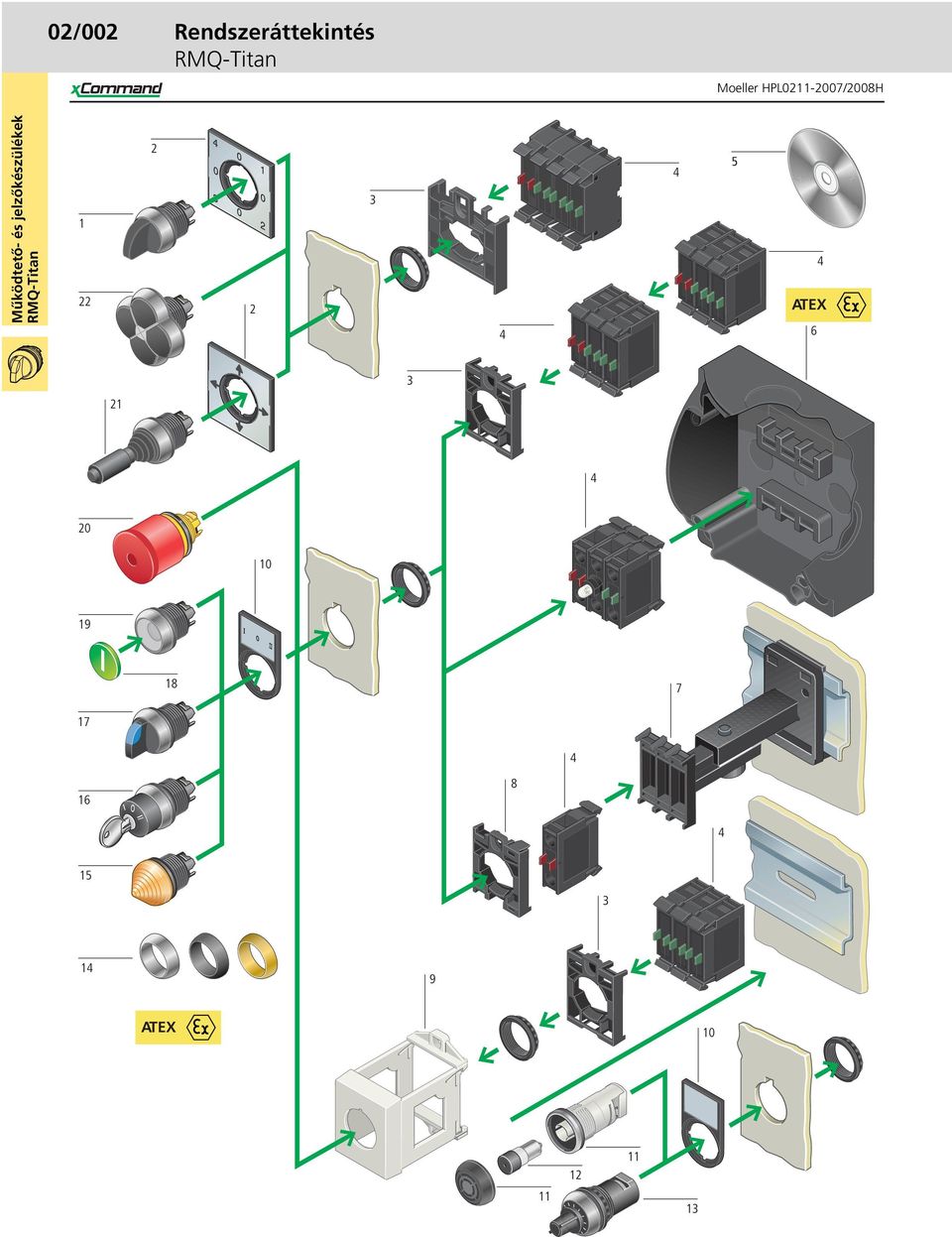

14 02/002 Rendszeráttekintés ATEX ATEX

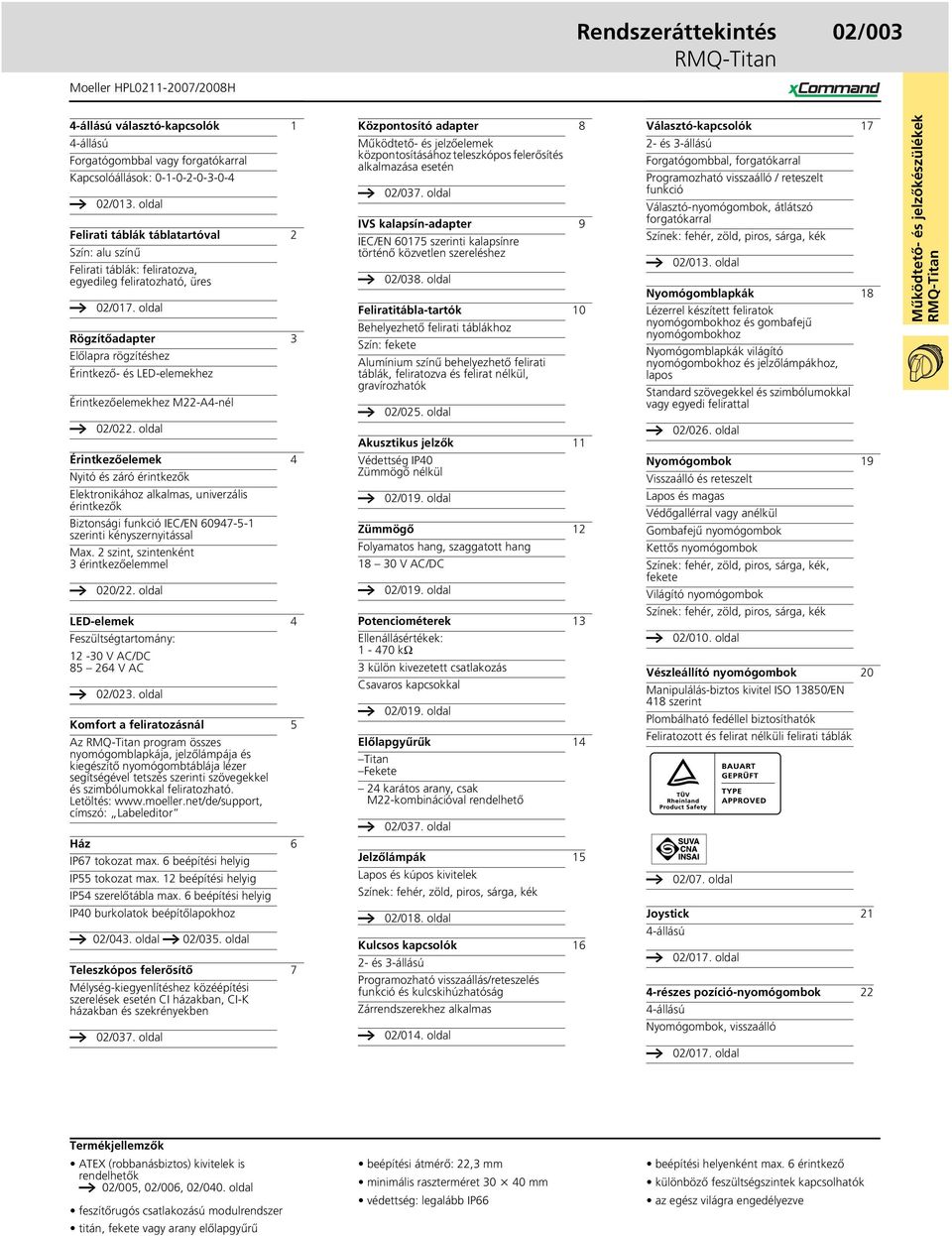

15 Rendszeráttekintés 02/003 4-állású választó-kapcsolók 1 4-állású Forgatógombbal vagy forgatókarral Kapcsolóállások: a 02/013. oldal Felirati táblák táblatartóval 2 Szín: alu színû Felirati táblák: feliratozva, egyedileg feliratozható, üres a 02/017. oldal Rögzítõadapter 3 Elõlapra rögzítéshez Érintkezõ- és LED-elemekhez Érintkezõelemekhez M22-A4-nél a 02/022. oldal Érintkezõelemek 4 Nyitó és záró érintkezõk Elektronikához alkalmas, univerzális érintkezõk Biztonsági funkció IEC/EN szerinti kényszernyitással Max. 2 szint, szintenként 3 érintkezõelemmel a 020/22. oldal Központosító adapter 8 Mûködtetõ- és jelzõelemek központosításához teleszkópos felerõsítés alkalmazása esetén a 02/037. oldal IVS kalapsín-adapter 9 IEC/EN szerinti kalapsínre történõ közvetlen szereléshez a 02/038. oldal Feliratitábla-tartók 10 Behelyezhetõ felirati táblákhoz Szín: fekete Alumínium színû behelyezhetõ felirati táblák, feliratozva és felirat nélkül, gravírozhatók a 02/025. oldal Akusztikus jelzõk 11 Védettség IP40 Zümmögõ nélkül a 02/019. oldal Zümmögõ 12 Folyamatos hang, szaggatott hang V AC/DC a 02/019. oldal Választó-kapcsolók és 3-állású Forgatógombbal, forgatókarral Programozható visszaálló / reteszelt funkció Választó-nyomógombok, átlátszó forgatókarral Színek: fehér, zöld, piros, sárga, kék a 02/013. oldal Nyomógomblapkák 18 Lézerrel készített feliratok nyomógombokhoz és gombafejû nyomógombokhoz Nyomógomblapkák világító nyomógombokhoz és jelzõlámpákhoz, lapos Standard szövegekkel és szimbólumokkal vagy egyedi felirattal a 02/026. oldal Nyomógombok 19 Visszaálló és reteszelt Lapos és magas Védõgallérral vagy anélkül Gombafejû nyomógombok Kettõs nyomógombok Színek: fehér, zöld, piros, sárga, kék, fekete Világító nyomógombok LED-elemek 4 Feszültségtartomány: V AC/DC V AC a 02/023. oldal Komfort a feliratozásnál 5 Az program összes nyomógomblapkája, jelzõlámpája és kiegészítõ nyomógombtáblája lézer segítségével tetszés szerinti szövegekkel és szimbólumokkal feliratozható. Letöltés: címszó: Labeleditor Ház 6 IP67 tokozat max. 6 beépítési helyig IP55 tokozat max. 12 beépítési helyig IP54 szerelõtábla max. 6 beépítési helyig Potenciométerek 13 Ellenállásértékek: kω 3 külön kivezetett csatlakozás Csavaros kapcsokkal a 02/019. oldal Elõlapgyûrûk 14 Titan Fekete 24 karátos arany, csak M22-kombinációval rendelhetõ a 02/037. oldal Jelzõlámpák 15 Lapos és kúpos kivitelek Színek: fehér, zöld, piros, sárga, kék Színek: fehér, zöld, piros, sárga, kék a 02/010. oldal Vészleállító nyomógombok 20 Manipulálás-biztos kivitel ISO 13850/EN 418 szerint Plombálható fedéllel biztosíthatók Feliratozott és felirat nélküli felirati táblák a 02/07. oldal IP40 burkolatok beépítõlapokhoz a 02/043. oldal a 02/035. oldal Teleszkópos felerõsítõ 7 Mélység-kiegyenlítéshez közéépítési szerelések esetén CI házakban, CI-K házakban és szekrényekben a 02/037. oldal a 02/018. oldal Kulcsos kapcsolók és 3-állású Programozható visszaállás/reteszelés funkció és kulcskihúzhatóság Zárrendszerekhez alkalmas a 02/014. oldal Joystick 21 4-állású a 02/017. oldal 4-részes pozíció-nyomógombok 22 4-állású Nyomógombok, visszaálló a 02/017. oldal Termékjellemzõk ATEX (robbanásbiztos) kivitelek is rendelhetõk h 02/005, 02/006, 02/040. oldal feszítõrugós csatlakozású modulrendszer beépítési átmérõ: 22,3 mm minimális raszterméret 30 x 40 mm védettség: legalább IP66 beépítési helyenként max. 6 érintkezõ különbözõ feszültségszintek kapcsolhatók az egész világra engedélyezve titán, fekete vagy arany elõlapgyûrû

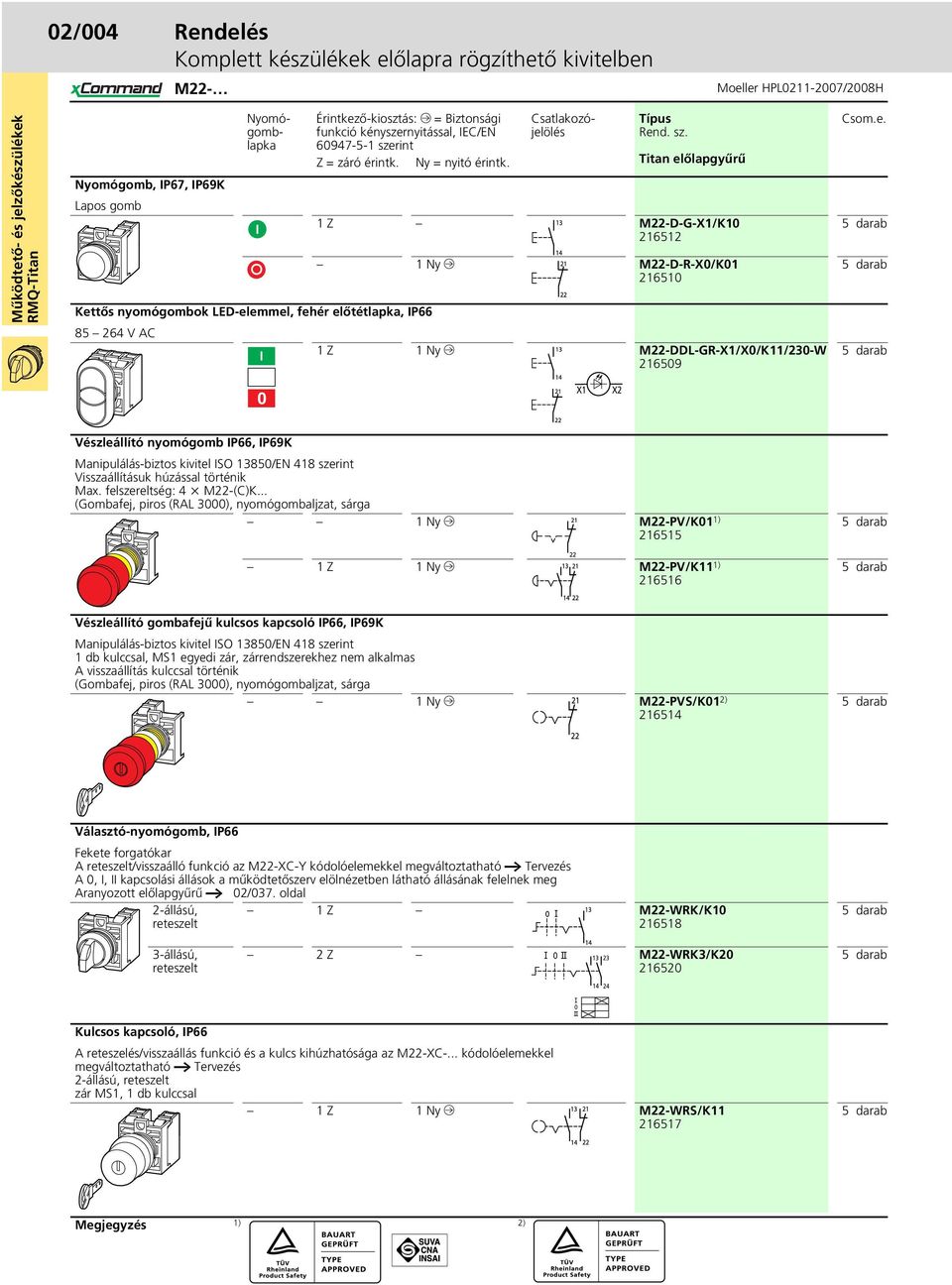

16 02/004 Rendelés Komplett készülékek elõlapra rögzíthetõ kivitelben M22- Nyomógomb, IP67, IP69K Lapos gomb Érintkezõ-kiosztás: f = Biztonsági funkció kényszernyitással, IEC/EN szerint Z = záró érintk. Ny = nyitó érintk. Nyomógomblapka Csatlakozójelölés Titan elõlapgyûrû 1 Z M22-D-G-X1/K Ny f M22-D-R-X0/K Kettõs nyomógombok LED-elemmel, fehér elõtétlapka, IP V AC 1 Z 1 Ny f M22-DDL-GR-X1/X0/K11/230-W Vészleállító nyomógomb IP66, IP69K Manipulálás-biztos kivitel ISO 13850/EN 418 szerint Visszaállításuk húzással történik Max. felszereltség: 4 x M22-(C)K... (Gombafej, piros (RAL 3000), nyomógombaljzat, sárga 1 Ny f M22-PV/K01 1) Z 1 Ny f M22-PV/K11 1) Vészleállító gombafejû kulcsos kapcsoló IP66, IP69K Manipulálás-biztos kivitel ISO 13850/EN 418 szerint 1 db kulccsal, MS1 egyedi zár, zárrendszerekhez nem alkalmas A visszaállítás kulccsal történik (Gombafej, piros (RAL 3000), nyomógombaljzat, sárga 1 Ny f M22-PVS/K01 2) Választó-nyomógomb, IP66 Fekete forgatókar A reteszelt/visszaálló funkció az M22-XC-Y kódolóelemekkel megváltoztatható a Tervezés A 0, I, II kapcsolási állások a mûködtetõszerv elölnézetben látható állásának felelnek meg Aranyozott elõlapgyûrû a 02/037. oldal 2-állású, 1 Z M22-WRK/K10 reteszelt állású, reteszelt 2 Z M22-WRK3/K Kulcsos kapcsoló, IP66 A reteszelés/visszaállás funkció és a kulcs kihúzhatósága az M22-XC-... kódolóelemekkel megváltoztatható a Tervezés 2-állású, reteszelt zár MS1, 1 db kulccsal 1 Z 1 Ny f M22-WRS/K Megjegyzés 1) 2)

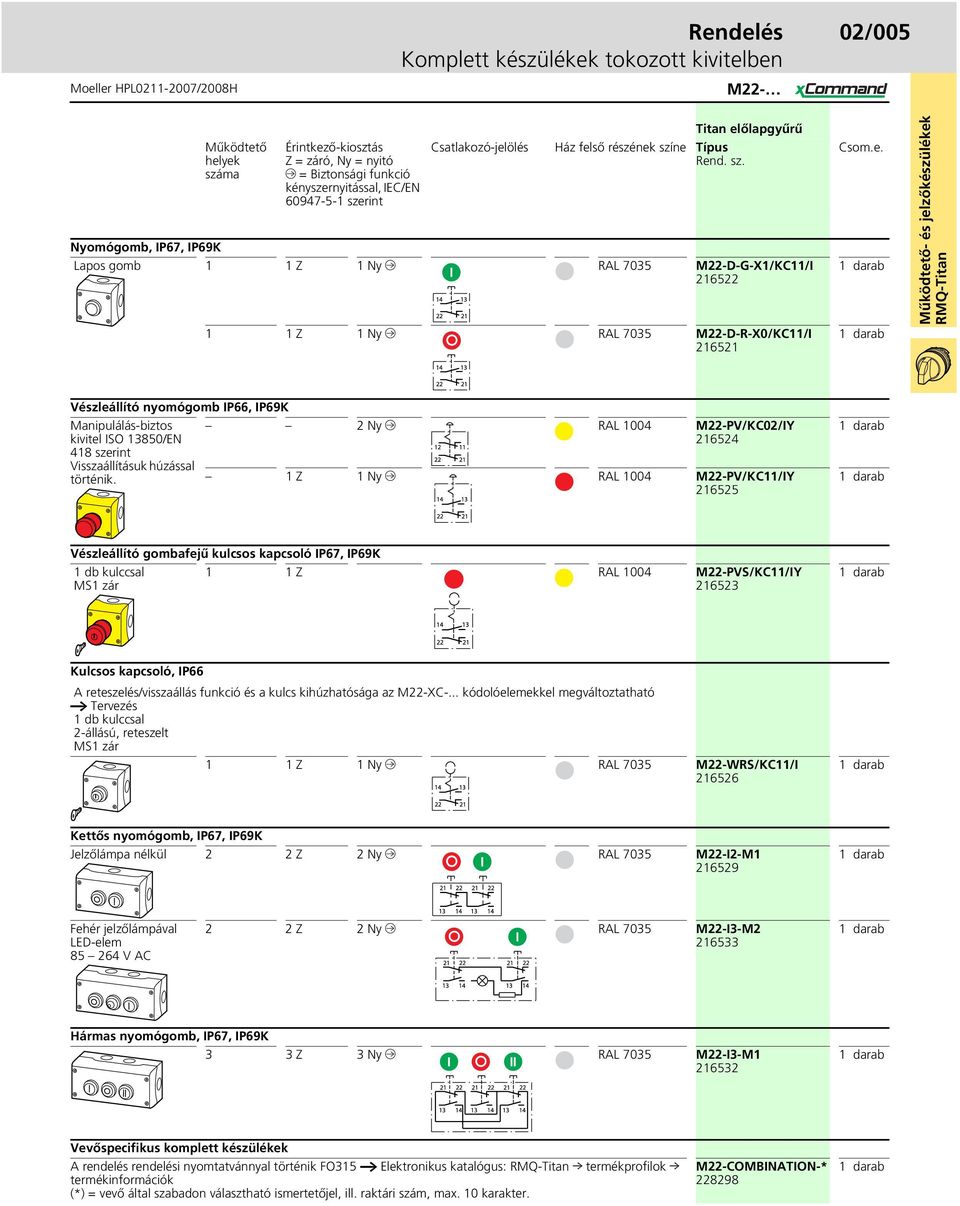

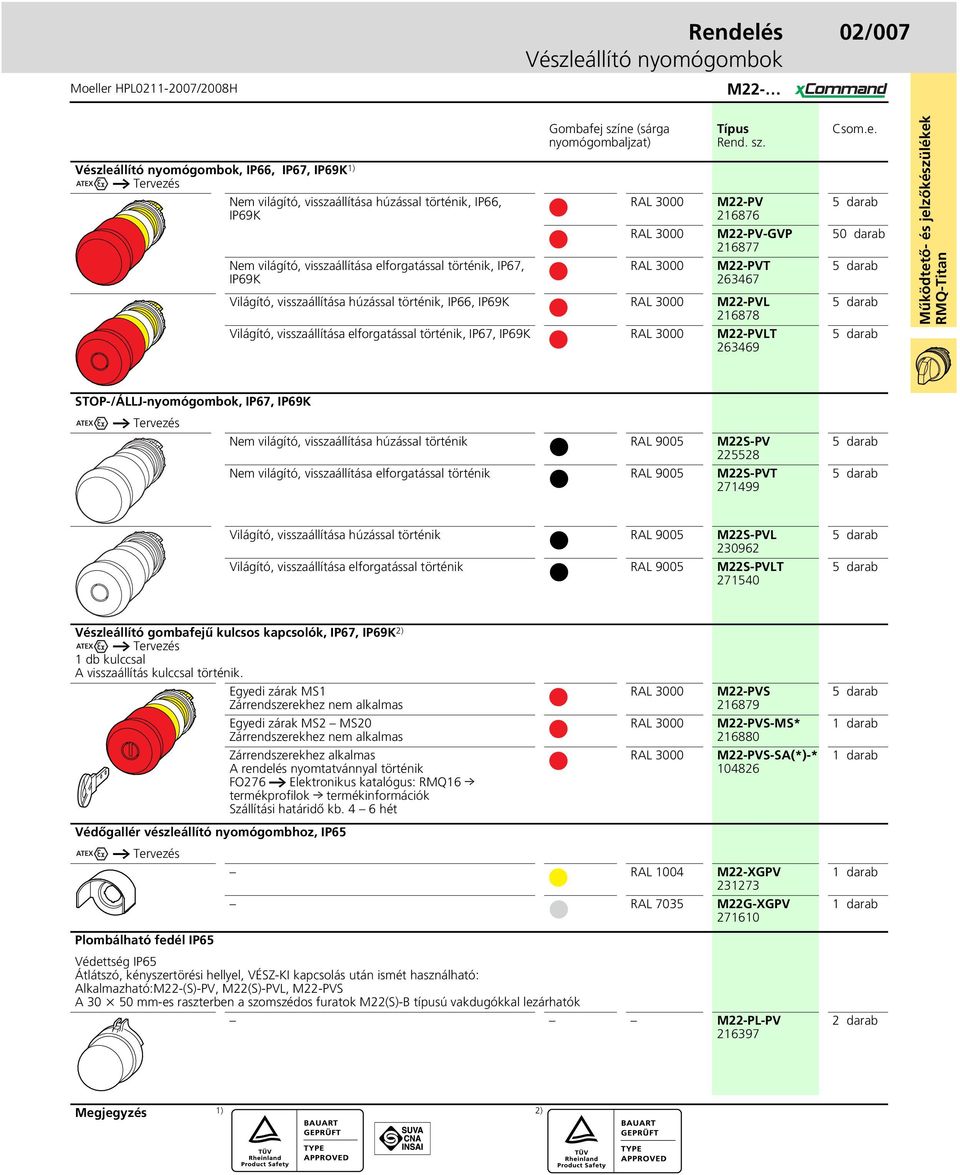

17 Rendelés Komplett készülékek tokozott kivitelben 02/005 M22- Mûködtetõ helyek száma Érintkezõ-kiosztás Z = záró, Ny = nyitó f = Biztonsági funkció kényszernyitással, IEC/EN szerint Csatlakozó-jelölés Titan elõlapgyûrû Ház felsõ részének színe Nyomógomb, IP67, IP69K Lapos gomb 1 1 Z 1 Ny f RAL 7035 M22-D-G-X1/KC11/I Z 1 Ny f RAL 7035 M22-D-R-X0/KC11/I Vészleállító nyomógomb IP66, IP69K Manipulálás-biztos kivitel ISO 13850/EN 418 szerint Visszaállításuk húzással történik. 2 Ny f RAL 1004 M22-PV/KC02/IY Z 1 Ny f RAL 1004 M22-PV/KC11/IY Vészleállító gombafejû kulcsos kapcsoló IP67, IP69K 1 db kulccsal MS1 zár 1 1 Z RAL 1004 M22-PVS/KC11/IY Kulcsos kapcsoló, IP66 A reteszelés/visszaállás funkció és a kulcs kihúzhatósága az M22-XC-... kódolóelemekkel megváltoztatható a Tervezés 1 db kulccsal 2-állású, reteszelt MS1 zár 1 1 Z 1 Ny f RAL 7035 M22-WRS/KC11/I Kettõs nyomógomb, IP67, IP69K Jelzõlámpa nélkül 2 2 Z 2 Ny f RAL 7035 M22-I2-M Fehér jelzõlámpával LED-elem V AC 2 2 Z 2 Ny f RAL 7035 M22-I3-M Hármas nyomógomb, IP67, IP69K 3 3 Z 3 Ny f RAL 7035 M22-I3-M Vevõspecifikus komplett készülékek A rendelés rendelési nyomtatvánnyal történik FO315 a Elektronikus katalógus: r termékprofilok r termékinformációk (*) = vevõ által szabadon választható ismertetõjel, ill. raktári szám, max. 10 karakter. M22-COMBINATION-*

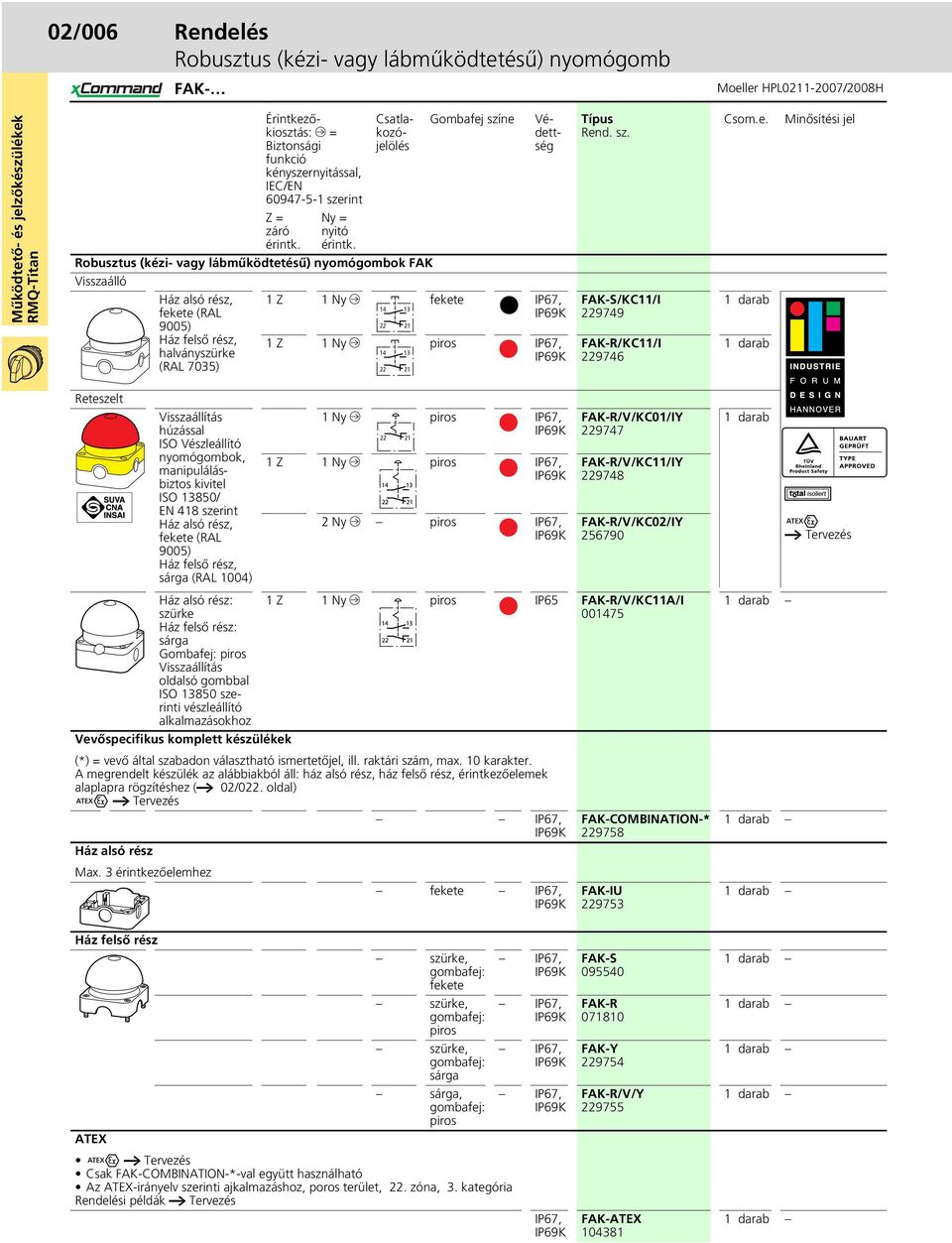

18 02/006 Rendelés Robusztus (kézi- vagy lábmûködtetésû) nyomógomb FAK- Érintkezõkiosztás: f = Biztonsági funkció kényszernyitással, IEC/EN szerint Z = záró érintk. Ny = nyitó érintk. Gombafej színe Csatlakozójelölés Védettség Robusztus (kézi- vagy lábmûködtetésû) nyomógombok FAK Visszaálló Ház alsó rész, 1 Z 1 Ny f fekete IP67, fekete (RAL IP69K 9005) Ház felsõ rész, 1 Z 1 Ny f piros IP67, halványszürke IP69K (RAL 7035) FAK-S/KC11/I FAK-R/KC11/I Minõsítési jel Reteszelt Visszaállítás húzással ISO Vészleállító nyomógombok, manipulálásbiztos kivitel ISO 13850/ EN 418 szerint Ház alsó rész, fekete (RAL 9005) Ház felsõ rész, sárga (RAL 1004) Ház alsó rész: szürke Ház felsõ rész: sárga Gombafej: piros Visszaállítás oldalsó gombbal ISO szerinti vészleállító alkalmazásokhoz 1 Ny f piros IP67, IP69K Z 1 Ny f piros IP67, IP69K 2 Ny f piros IP67, IP69K FAK-R/V/KC01/IY FAK-R/V/KC11/IY FAK-R/V/KC02/IY Z 1 Ny f piros IP65 FAK-R/V/KC11A/I Vevõspecifikus komplett készülékek (*) = vevõ által szabadon választható ismertetõjel, ill. raktári szám, max. 10 karakter. A megrendelt készülék az alábbiakból áll: ház alsó rész, ház felsõ rész, érintkezõelemek alaplapra rögzítéshez (a 02/022. oldal) ATEX a Tervezés IP67, IP69K Ház alsó rész Max. 3 érintkezõelemhez fekete IP67, IP69K FAK-COMBINATION-* FAK-IU ATEX a Tervezés Ház felsõ rész szürke, gombafej: fekete szürke, gombafej: piros szürke, gombafej: sárga sárga, gombafej: piros ATEX ATEX a Tervezés Csak FAK-COMBINATION-*-val együtt használható Az ATEX-irányelv szerinti ajkalmazáshoz, poros terület, 22. zóna, 3. kategória Rendelési példák a Tervezés IP67, IP69K IP67, IP69K IP67, IP69K IP67, IP69K IP67, IP69K FAK-S FAK-R FAK-Y FAK-R/V/Y FAK-ATEX

19 Rendelés Vészleállító nyomógombok M22-02/007 Vészleállító nyomógombok, IP66, IP67, IP69K 1) ATEX a Tervezés Nem világító, visszaállítása húzással történik, IP66, IP69K Nem világító, visszaállítása elforgatással történik, IP67, IP69K Gombafej színe (sárga nyomógombaljzat) RAL 3000 RAL 3000 RAL 3000 M22-PV M22-PV-GVP M22-PVT Világító, visszaállítása húzással történik, IP66, IP69K RAL 3000 M22-PVL Világító, visszaállítása elforgatással történik, IP67, IP69K RAL 3000 M22-PVLT darab STOP-/ÁLLJ-nyomógombok, IP67, IP69K ATEX a Tervezés Nem világító, visszaállítása húzással történik RAL 9005 M22S-PV Nem világító, visszaállítása elforgatással történik RAL 9005 M22S-PVT Világító, visszaállítása húzással történik RAL 9005 M22S-PVL Világító, visszaállítása elforgatással történik RAL 9005 M22S-PVLT Vészleállító gombafejû kulcsos kapcsolók, IP67, IP69K 2) ATEX a Tervezés 1 db kulccsal A visszaállítás kulccsal történik. Egyedi zárak MS1 Zárrendszerekhez nem alkalmas Egyedi zárak MS2 MS20 Zárrendszerekhez nem alkalmas Zárrendszerekhez alkalmas A rendelés nyomtatvánnyal történik FO276 a Elektronikus katalógus: RMQ16 r termékprofilok r termékinformációk Szállítási határidõ kb. 4 6 hét RAL 3000 RAL 3000 RAL 3000 M22-PVS M22-PVS-MS* M22-PVS-SA(*)-* Védõgallér vészleállító nyomógombhoz, IP65 ATEX a Tervezés RAL 1004 M22-XGPV RAL 7035 M22G-XGPV Plombálható fedél IP65 Védettség IP65 Átlátszó, kényszertörési hellyel, VÉSZ-KI kapcsolás után ismét használható: Alkalmazható:M22-(S)-PV, M22(S)-PVL, M22-PVS A 30 x 50 mm-es raszterben a szomszédos furatok M22(S)-B típusú vakdugókkal lezárhatók M22-PL-PV darab Megjegyzés 1) 2)

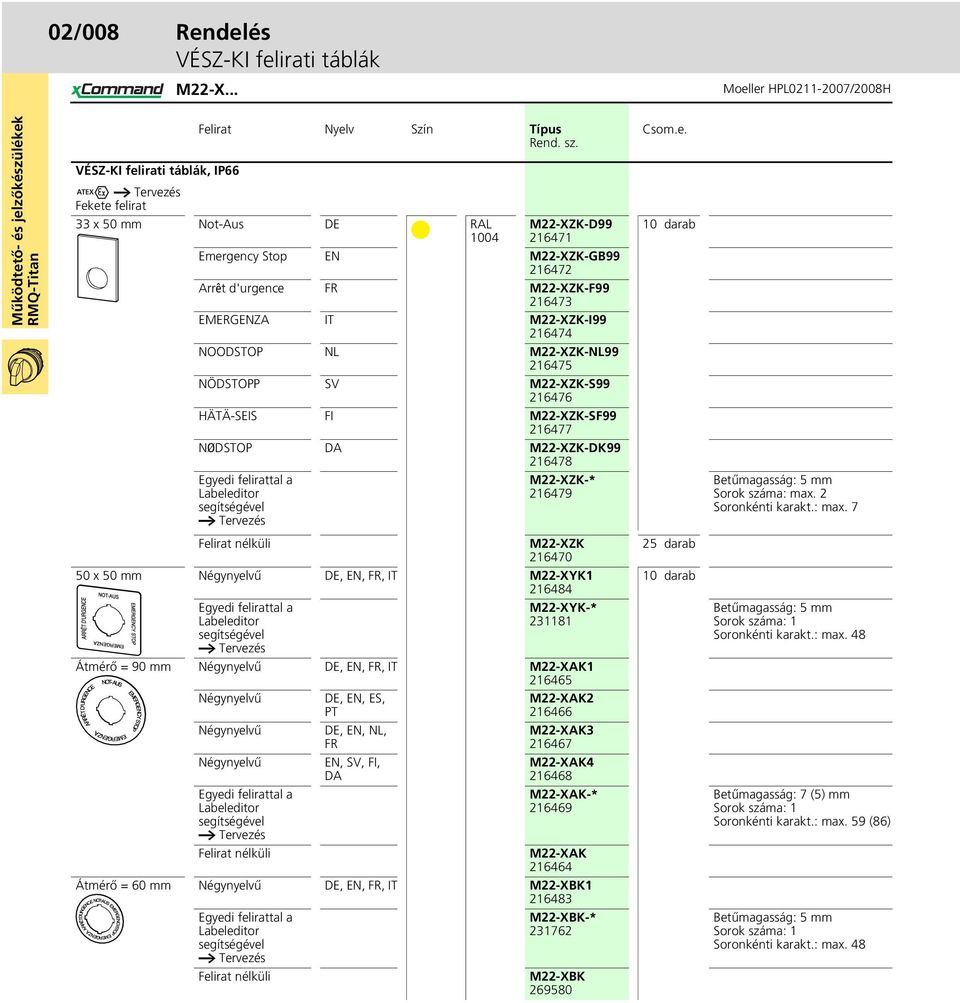

20 02/008 Rendelés VÉSZ-KI felirati táblák M22-X... Felirat Nyelv Szín VÉSZ-KI felirati táblák, IP66 ATEX a Tervezés Fekete felirat 33 x 50 mm Not-Aus DE RAL 1004 M22-XZK-D Emergency Stop EN M22-XZK-GB Arrêt d'urgence FR M22-XZK-F EMERGENZA IT M22-XZK-I NOODSTOP NL M22-XZK-NL NÖDSTOPP SV M22-XZK-S HÄTÄ-SEIS FI M22-XZK-SF NØDSTOP DA M22-XZK-DK Egyedi felirattal a Labeleditor segítségével a Tervezés M22-XZK-* Betûmagasság: 5 mm Sorok száma: max. 2 Soronkénti karakt.: max. 7 Felirat nélküli M22-XZK x 50 mm Négynyelvû DE, EN, FR, IT M22-XYK Egyedi felirattal a Labeleditor segítségével a Tervezés M22-XYK-* Átmérõ = 90 mm Négynyelvû DE, EN, FR, IT M22-XAK Négynyelvû Négynyelvû Négynyelvû Egyedi felirattal a Labeleditor segítségével a Tervezés Felirat nélküli DE, EN, ES, PT DE, EN, NL, FR EN, SV, FI, DA M22-XAK M22-XAK M22-XAK M22-XAK-* M22-XAK Átmérõ = 60 mm Négynyelvû DE, EN, FR, IT M22-XBK Egyedi felirattal a Labeleditor segítségével a Tervezés Felirat nélküli M22-XBK-* M22-XBK Betûmagasság: 5 mm Sorok száma: 1 Soronkénti karakt.: max. 48 Betûmagasság: 7 (5) mm Sorok száma: 1 Soronkénti karakt.: max. 59 (86) Betûmagasság: 5 mm Sorok száma: 1 Soronkénti karakt.: max. 48

21 Rendelés Kettõs nyomógombok M22-DDL... 02/009 Titan elõlapgyûrû Kiviteli forma Nyomógomblapka Kettõs nyomógomb jelzõlámpával, IP66 ATEX a Tervezés Fehér elõtétlapkával (LED-hez) Visszaálló Aranyozott elõlapgyûrû a 02/037. oldal Fekete elõlapgyûrû Nyomógombok és jelzõlámpák elõreállnak M22-DDL-GR M22-DDL-GR-X1/X M22S-DDL-GR M22S-DDL-GR-X1/X M22-DDL-GR-GB1/GB M22S-DDL-GR-GB1/GB M22-DDL-WS M22S-DDL-WS M22-DDL-WS-X1/X M22S-DDL-WS-X1/X M22-DDL-WS-GB1/GB M22S-DDL-WS-GB1/GB M22-DDL-S-X7/X M22S-DDL-S-X7/X M22-DDL-S-X4/X M22S-DDL-S-X4/X Egyedi felirattal a Labeleditor segítségével a Megjegyzés M22-DDL-*-*-* M22S-DDL-*-*-* Nyomógombok és jelzõlámpák szintben vannak M22-DDLF-GR-X1/X M22-DDLF-WS-X1/X M22S-DDLF-GR-X1/X M22S-DDLF-WS-X1/X Egyedi felirattal a Labeleditor segítségével a Megjegyzés M22-DDLF-*-*-* M22S-DDLF-*-*-* Az I nyomógomb és a jelzõlámpa szintben van, a 0 nyomógomb elõreáll M22-DDLM-GR-X1/X M22-DDLM-WS-X1/X M22S-DDLM-GR-X1/X M22S-DDLM-WS-X1/X Megjegyzés Példa: M22(S)-DDL(F)-*-*-* 1. csillag = A nyomógomblapka színe: B = kék, G = zöld, R = piros, S = fekete B/S = fent kék/lent fekete, G/R = fent zöld/lent piros G/S = fent zöld/lent fekete, W/S = fent fehér/lent fekete csillag = Labeleditor által megadott fájlnév (2 x megadni) a Tervezés

22 02/010 Rendelés Nyomógombok M22-D(R) Nyomógomblapka Nyomógombok IP67, IP69K ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal Lapos gomb Visszaálló Titan elõlapgyûrû M22-D-S M22-D-W M22-D-R M22-D-G M22-D-Y M22-D-B M22-D-X Fekete elõlapgyûrû M22S-D-S M22S-D-W M22S-D-R M22S-D-G M22S-D-Y M22S-D-B M22S-D-X Megjegyzés M22-D-X-GVP M22-D-R-X M22-D-G-X M22-D-S-X M22-D-W-X darab M22S-D-R-X M22S-D-G-X M22S-D-S-X M22S-D-W-X Lapos gomb Reteszelt M22-DR-S M22-DR-W M22-DR-R M22-DR-G M22-DR-Y M22-DR-B M22-DR-X M22-DR-X-GVP M22-DR-R-X M22-DR-G-X M22-DR-S-X M22-DR-W-X M22S-DR-S M22S-DR-W M22S-DR-R M22S-DR-G M22S-DR-Y M22S-DR-B M22S-DR-X darab M22S-DR-R-X M22S-DR-G-X M22S-DR-S-X M22S-DR-W-X Reteszelt/visszaálló nyomógombok programozása 3 mm O I O I M22-DR... M22-D...

23 Rendelés Nyomógombok M22-D(R)H 02/011 Nyomógomblapka Nyomógombok IP67, IP69K ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal Magas gomb Visszaálló Titan elõlapgyûrû M22-DH-S M22-DH-W M22-DH-G M22-DH-R M22-DH-Y M22-DH-B M22-DH-R-X M22-DH-G-X M22-DH-S-X M22-DH-W-X Fekete elõlapgyûrû M22S-DH-S M22S-DH-W M22S-DH-G M22S-DH-R M22S-DH-Y M22S-DH-B M22S-DH-R-X M22S-DH-G-X M22S-DH-S-X M22S-DH-W-X Megjegyzés Magas gomb Reteszelt M22-DRH-S M22-DRH-W M22-DRH-R M22-DRH-G M22-DRH-Y M22-DRH-B M22-DRH-R-X M22-DRH-G-X M22-DRH-S-X M22-DRH-W-X M22S-DRH-S M22S-DRH-W M22S-DRH-R M22S-DRH-G M22S-DRH-Y M22S-DRH-B M22S-DRH-R-X M22S-DRH-G-X M22S-DRH-S-X M22S-DRH-W-X Reteszelt/visszaálló nyomógombok programozása 3 mm O I O I M22-DR... M22-D... Védõgallérral, visszaálló, IP66, IP69K ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal M22-DG-X

24 02/012 Rendelés Gombafejû nyomógombok M22-D(R)P... Nyomógomblapka A gomba színe Gombafejû nyomógombok, IP67, IP69K ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal Visszaálló Titan elõlapgyûrû M22-DP-S M22-DP-R M22-DP-G M22-DP-Y M22-DP-R-X M22-DP-G-X M22-DP-S-X M22-DP-W-X M22-DP-S-X M22-DP-R-X M22-DP-G-X M22-DP-Y-X Fekete elõlapgyûrû M22S-DP-S M22S-DP-R M22S-DP-G M22S-DP-Y M22S-DP-R-X M22S-DP-G-X M22S-DP-S-X M22S-DP-W-X M22S-DP-S-X M22S-DP-R-X M22S-DP-G-X M22S-DP-Y-X Megjegyzés Reteszelt M22-DRP-S M22-DRP-R M22-DRP-G M22-DRP-Y M22-DRP-R-X M22-DRP-G-X M22-DRP-S-X M22-DRP-W-X M22-DRP-S-X M22-DRP-R-X M22-DRP-G-X M22-DRP-Y-X M22S-DRP-S M22S-DRP-R M22S-DRP-G M22S-DRP-Y M22S-DRP-R-X M22S-DRP-G-X M22S-DRP-S-X M22S-DRP-W-X M22S-DRP-S-X M22S-DRP-R-X M22S-DRP-G-X M22S-DRP-Y-X Reteszelt/visszaálló nyomógombok programozása 3 mm O I O I M22-DR... M22-D...

25 Rendelés Választó-kapcsolók M22-W(R)K 02/013 Funkció: v = visszaálló V = reteszelt Nyomógomblapka Magyarázat Titan elõlapgyûrû Választó-kapcsolók, IP66 ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal 2-állású Forgatógombbal v40 M22-W V60 M22-WR V60 M22-WR-X V60 AUTO HAND M22-WR-X V60 Egyedi feliratozással a Labeleditor segítségével a Tervezés M22-WR-* Fekete elõlapgyûrû M22S-W M22S-WR M22S-WR-X M22S-WR-X M22S-WR-* Forgatókarral Forgatókarral, V-állásban v40 M22-WK V60 M22-WRK V60 M22-WRK-GVP Z60 M22-WKV M22S-WK M22S-WRK darab darab M22S-WKV állású Forgatógombbal 40 x40 M22-W X60 M22-WR X60 AUTO 0 HAND M22-WR3-X X60 Egyedi feliratozással a Labeleditor segítségével a Tervezés M22-WR3-* M22S-W M22S-WR M22S-WR3-X M22S-WR3-* Forgatókarral 40 x40 M22-WK X60 M22-WRK M22-WRK3-* 1) M22S-WK M22S-WRK M22S-WRK3-* 1) Négy állású Nem alkalmas kódolóelemekhez M22-A4 adaptert kell használni a 02/022. oldal Felirati táblák a 02/017. oldal Forgatógombbal 45 M22-WR M22S-WR Forgatókarral 45 M22-WRK M22S-WRK Megjegyzés 1) Példa: M22-WRK3-* * = 1: 60 c 40 * = 2: 40 C 60

26 02/014 Rendelés Kulcsos kapcsolók M22-W(R)S... Funkció: v = visszaálló V = reteszelt A kulcs az alábbi állásokban húzható ki Kulcsos kapcsolók egyedi zárásokhoz, IP66 ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal Zárrendszerekhez nem alkalmas 1 db kulccsal A reteszelés/visszaállás funkció és a kulcskihúzhatóság a kódolóelemekkel megváltoztatható a 02/015. oldal Titan elõlapgyûrû Fekete elõlapgyûrû 2-állású MS1 zár v40 MS2 MS20 zár (A zárszámot be kell írni a típusjelölésbe) V60 V60 V60 v40 V60 V50 Három állás (mûködtetõhíddal) a Tervezés MS1 zár 40 x40 MS2 MS20 zár (A zárszámot be kell írni a típusjelölésbe) Két vagy három állás MS1 MS20 zár (A zárszámot be kell írni a típusjelölésbe) Kulcsok Pótkulcs kulcsos kapcsolóhoz 60 X60 60 X60 I I 0 0 I 0 I I II 0 II M22-WS M22-WRS M22-WRS-GVP M22-WRS-A M22-WS-MS* M22-WRS-MS* M22-WRS-MS*-A M22-WS M22-WRS M22-WRS3-GVP X választható M22-WRS3-A* választható választható M22-WRS3-MS*-A* 2) x40 M22-WS3-MS* X60 I M22-WRS3-MS* 0 II választható választható M22-WRS*-MS*-* M22S-WS M22S-WRS M22S-WRS-A M22S-WS-MS* M22S-WRS-MS* M22S-WRS-MS*-A M22S-WS M22S-WRS M22S-WRS3-A* M22S-WRS3-MS*-A* 2) M22S-WS3-MS* M22S-WRS3-MS* MS1 zárhoz MS2 MS20 zárhoz (a zárszámot be kell írni a típusjelölésbe) Megjegyzés M22-ES-MS M22-ES-MS* ) Szállítási idõ: a megrendelés gyárba történõ beérkezésétõl számított 4 hét. 2) Példa: M22(S)-WRS3-MS*-A* MS*: * = MS1 MS20 (az egyedi zárás száma) A*: * = 1, X funkció, a kulcs 0 állásban húzható ki * = 2, X funkció, a kulcs I, 0 állásban húzható ki * = 3, X funkció, a kulcs 0, II állásban húzható ki * = 4, c funkció, a kulcs I, 0 állásban húzható ki * = 5, c funkció, a kulcs 0 állásban húzható ki * = 6, C funkció, a kulcs 0, II állásban húzható ki * = 7, C funkció, a kulcs 0 állásban húzható ki * = 10, X funkció, a kulcs I, II állásban húzható ki 3) Példa: M22(S)-WRS*-MS*-* WRS*: * = 2 vagy 3 állás (funkció és a kulcs kihúzhatósága, mint M22-WRS vagy M22-WRS3) MS*: * = * = MS1 MS20 (az egyedi zárás száma) -*: * = egyedi feliratozás a Labeleditor segítségével; a *-hoz be kell írni az automatikusan megadott fájlneveket (a Tervezés) vagy üres, amennyiben nincs feliratozás

27 Rendelés Kulcsos kapcsolók M22-W(R)S..., M22-XC 02/015 Funkció: v = visszaálló V = reteszelt A kulcs az alábbi állásokban húzható ki Titan elõlapgyûrû Kulcsos kapcsolók zárrendszerekhez, IP66 ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal 2 db kulccsal 2-állású v40 0 M22-WS-SA(*)-* V60 0 M22-WRS-SA(*)-* V 0I M22-WRS-SA(*)-*-A X60 I 0 II M22-WRS3-SA(*)-*-A állású 40 x40 0 M22-WS3-SA(*)-* X60 0 M22-WRS3-SA(*)-* Fekete elõlapgyûrû M22S-WS-SA(*)-* M22S-WRS-SA(*)-* M22S-WRS-SA(*)-*-A M22S-WRS3-SA(*)-*-A M22S-WS3-SA(*)-* M22S-WRS3-SA(*)-* Egyedi kulcsok zárrendszerekhez, rozsdamentes ATEX a Tervezés 0 M22-ES-SA(*)-* Megjegyzés Zárrendszerek: a megrendelésnek a gyárba történõ beérkezésétõl számított 4 6 hét a szállítási idõ. Megrendelési ûrlap és példa, lásd a FO276 (PDF-verzió az Elektronikus katalógusban). Mûködés Kódololóelem-készlet Zárberendezések kulcsos kapcsolóihoz nem használható A reteszelt/visszaálló funkció és a kulcs kihúzhatósága megváltoztatásához a Tervezés M22-XC-R A reteszelt/visszaálló funkció megváltoztatásához a Tervezés M22-XC-Y

28 02/016 Rendelés Ujjlenyomat-azonosító rendszer M22M22 -ESA Leírás Ujjlenyomat-azonosító rendszer elektronikus zárrendszerekhez, IP65 Termikus érzékelõ ujjlenyomat-azonosítóhoz Max. 100 tárolható ujjlenyomat Max. 3 jogosultsági fokozat állítható be az impulzuskimeneten keresztül Érintkezõkimenet 1 váltó; pozitív érzékelés esetén a váltó impulzusérintkezõként kapcsol, beállítástól függõen 1 10 s között Üzembe helyezés MFD-80-B (a 04/038. oldal) és MFD(-AC)-CP4-800 (a 04/035. oldal ) vagy emulációs szoftver PC-hez a (Download: címszó: M22-ESA) Gyors huzalozás feszítõrugós kapcsokkal Komplett érzékelõ CPU/PS-hez Névleges üzemi feszültség 24 V DC Névleges üzemi áram 200 ma Titan keret M22-ESA Tekete keret M22S-ESA Érzékelõ, egyedi CPU/PS-hez Névleges üzemi feszültség 24 V DC Névleges üzemi áram 200 ma Titan keret M22-ESA Fekete keret M22S-ESA CPU/PS M22(S)-ESA1 szenzorhoz Névleges üzemi feszültség 24 V DC Névleges üzemi áram 200 ma Névleges üzemi feszültség 24 V DC Névleges üzemi áram 200 ma Termikus sorérzékelõ ujjlenyomat-azonosítóhoz Max. 100 tárolóhely Érintkezõ-kimenet 1 váltó Pozitív érzékelés esetén a váltó impulzusérintkezõként kapcsol, a beállítástól függõen, 1 10 s között Az impulzusbemeneteken kersztül max. 3 jogosultsági fokozat állítható be Üzembe helyezés MFD-80-B-val és MFD-CP4-800-zal M22-ESA-R Megjegyzés a érzékelõ b CPU c hálózati tápegység/kommunikációs modul MFD-CP4-800 a 04/035. oldal d kijelzõ MFD-80-B a 04/038. oldal e emulációs szoftver f programozókábel a 04/045. oldal

29 Rendelés Koordináta-kapcsolók, 4 állású M22(S)-W, M22(S)-D, M22-XCK 02/017 Felirat Funkció: Alkalmazható: V = reteszelt v = visszaálló Titan elõlapgyûrû Joystick, IP66 ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal M22-A4M22-A4 adaptert kell használni a 02/022. oldal 2-állású M22-WJ2H M22-WRJ2H M22-WJ2V M22-WRJ2V állású M22-WRJ M22-WJ Pozíció-nyomógombok, IP66, 4-részes A nyomógombok Nincs felirat, a M22-D4-S nincsenek mechanikusan gombok fekete reteszelve egymástól színûek A nyomógombok feliratozása és színe egyedi a Megjegyzés M22-D4-*-* Fekete elõlapgyûrû M22S-WJ2H M22S-WRJ2H M22S-WJ2V M22S-WRJ2V M22S-WRJ M22S-WJ M22S-D4-S M22S-D4-*-* Nyilak, a nyomógombok fekete színûek M22-D4-S-X M22S-D4-S-X A szemben lévõ gombok egymástól mechanikusan reteszelve vannak Nincs felirat, a gombok fekete színûek A nyomógombok feliratozása és színe egyedi a Megjegyzés M22-DI4-S-X M22-DI4-*-* M22S-DI4-S-X M22S-DI4-*-* Felirati táblák Felirat nélkül joystick 4-részes választónyomógombok M22-XCK iránynyíl 4 állású joystick M22-XCK iránynyíl, 90 -ban forgatható 2 állású joystick M22-XCK részes választónyomógombok M22-XCK Egyedi felirattal a Labeleditor segítségével a Tervezés joystick 4-részes választónyomógombok M22-XCK-* Példa: M22(S)-D(I)4-*-* 1. csillag = B = kék, G = zöld, R = piros, S = fekete, W = fehér, Y = sárga S A szín megadása az óramutató járása szerint, 12:00-tól kezdve, B W például G 2. csillag = A Labeleditor által megadott fájlnév a Tervezés

30 02/018 Rendelés Jelzõlámpa M22-L Szín Kiviteli forma Jelzõlámpák, IP67, 69K ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal LED-ek a 02/023. és köv. oldalak fehér lapos kivitel M22-L-W piros M22-L-R zöld M22-L-G sárga M22-L-Y kék M22-L-B lapka nélkül a 020/30. és köv. oldalak M22-L-X lapka nélkül a 02/030. és köv. oldalak M22-L-X-GVP Jelzõlámpák, kúpos, BA 9s, IP67, IP69K M20/M25 alsórész kikönnyített részébe beépíthetõ Izzó- és glimmlámpákhoz 2,4 W-ig szín: piros fehér magas, kúpos M22-LH-W piros M22-LH-R zöld M22-LH-G sárga M22-LH-Y kék M22-LH-B szín: zöld szín: sárga szín: fehér L-R L-G L-Y L-W Kompakt jelzõlámpák, IP67, IP69K Fényforrás nélkül Izzó-, glimmlámpákhoz és LED-ekhez, 2,4 W-ig Aranyozott elõlapgyûrû a 02/037. oldal BA 9s lámpafoglalattal fehér lapos kivitel M22-LC-W piros M22-LC-R zöld M22-LC-G sárga M22-LC-Y kék M22-LC-B lapka nélkül lapkák jelzõlámpához a 02/030. és köv. oldalak M22-LC-X fehér magas kivitel M22-LCH-W piros M22-LCH-R zöld M22-LCH-G sárga M22-LCH-Y kék M22-LCH-B darab

31 Rendelés Potenciométerek, akusztikus jelzõk, világító nyomógombok M22(S)-R, M22(S)-DL 02/019 Potenciométer, IP66 ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal 3 külön csavaros csatlakozó, P max = 0,5 W Az ellenállásérték pontossága: g 10% (lineáris) M22 RH nagy mûködtetõfejjel Csatlakozójelölés Z1 Z2 Villamos ellenállás R ko Titan elõlapgyûrû 1 M22-R1K ,7 M22-R4K M22-R10K M22-R47K M22-R100K M22-R470K választható, a Megjegyzés választható, a Megjegyzés M22-R*-* M22-R*-*-RH Fekete elõlapgyûrû M22S-R1K M22S-R4K M22S-R10K M22S-R47K M22S-R100K M22S-R470K M22S-R*-* Kompakt akusztikus jelzõk, IP40 Fekete elõlap, zümmögõ nélkül, BA 9s foglalat M22-AMC Zümmögõ, akusztikus jelzõhöz 183 db/10 cm, ma, a plusz pólus az X1-re, f = 2300 Hz Folytonos hang, V AC/DC Szaggatott hang, 24 V DC (+10%/-15 %) M22-XAM M22-XAMP Szín Világító nyomógombok, IP67, IP69K ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal Lapos kivitel Visszaálló fehér M22-DL-W piros M22-DL-R zöld M22-DL-G sárga M22-DL-Y kék M22-DL-B nincs M22-DL-X nincs M22-DL-X-GVP piros M22-DL-R-X zöld M22-DL-G-X fehér M22-DL-W-X fehér M22-DL-W-X M22S-DL-W M22S-DL-R M22S-DL-G M22S-DL-Y M22S-DL-B M22S-DL-X darab M22S-DL-R-X M22S-DL-G-X M22S-DL-W-X M22S-DL-W-X Megjegyzés 1. csillag = Választható ellenállásérték: 1K = 1 kω 2K2 = 2,2 kω 4K7 = 4,7 kω 10K = 10 kω 22K = 22 kω 47K = 47 kω 100K = 100 kω 470K = 470 kω 1M = 1 MΩ 2. csillag = Standard skála/feliratozás: X1000 skála/feliratozás nélkül: -

32 02/020 Rendelés Világító nyomógombok Szín Titan elõlapgyûrû Világító nyomógombok, IP67, IP69K ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal Lapos kivitel fehér M22-DRL-W Reteszelt piros M22-DRL-R zöld M22-DRL-G sárga M22-DRL-Y kék M22-DRL-B nincs M22-DRL-X nincs M22-DRL-X-GVP piros M22-DRL-R-X zöld M22-DRL-G-X fehér M22-DRL-W-X fehér M22-DRL-W-X Magas kivitel Visszaálló Magas kivitel Reteszelt M22-DRL-, M22-DLH-, M22- fehér piros zöld sárga kék piros zöld fehér fehér fehér piros zöld sárga kék piros zöld fehér fehér M22-DLH-W M22-DLH-R M22-DLH-G M22-DLH-Y M22-DLH-B M22-DLH-R-X M22-DLH-G-X M22-DLH-W-X M22-DLH-W-X M22-DRLH-W M22-DRLH-R M22-DRLH-G M22-DRLH-Y M22-DRLH-B M22-DRLH-R-X M22-DRLH-G-X M22-DRLH-W-X M22-DRLH-W-X Védõgallérral ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal Visszaálló nincs M22-DGL-X Fekete elõlapgyûrû M22S-DRL-W M22S-DRL-R M22S-DRL-G M22S-DRL-Y M22S-DRL-B M22S-DRL-X darab M22S-DRL-R-X M22S-DRL-G-X M22S-DRL-W-X M22S-DRL-W-X M22S-DLH-W M22S-DLH-R M22S-DLH-G M22S-DLH-Y M22S-DLH-B M22S-DLH-R-X M22S-DLH-G-X M22S-DLH-W-X M22S-DLH-W-X M22S-DRLH-W M22S-DRLH-R M22S-DRLH-G M22S-DRLH-Y M22S-DRLH-B M22S-DRLH-R-X M22S-DRLH-G-X M22S-DRLH-W-X M22S-DRLH-W-X Megjegyzés Reteszelt/visszaálló nyomógombok programozása Reteszelt/visszaálló nyomógombok programozása 3 mm O I O I M22-DR... 3 mm M22-DR... M22-D... O I O I M22-D...

33 Rendelés Világító választó-kapcsolók M22-W(R)LK 02/021 Funkció: v = visszaálló V = reteszelt Világító választó-kapcsolók, forgatókar, IP66 ATEX a Tervezés Aranyozott elõlapgyûrû a 02/037. oldal A reteszelt/visszaálló funkció az M22-XC-Y-val kódolható, a Tervezés Titan elõlapgyûrû Fekete elõlapgyûrû 2-állású Visszaálló v40 fehér M22-WLK-W v40 piros M22-WLK-R v40 zöld M22-WLK-G v40 sárga M22-WLK-Y v40 kék M22-WLK-B Reteszelt V60 fehér M22-WRLK-W V60 piros M22-WRLK-R V60 zöld M22-WRLK-G V60 sárga M22-WRLK-Y V60 kék M22-WRLK-B állású Visszaálló 40 x40 fehér M22-WLK3-W x40 piros M22-WLK3-R x40 zöld M22-WLK3-G x40 sárga M22-WLK3-Y x40 kék M22-WLK3-B Reteszelt 60 X60 fehér M22-WRLK3-W X60 piros M22-WRLK3-R X60 zöld M22-WRLK3-G X60 sárga M22-WRLK3-Y X60 kék M22-WRLK3-B választható választható a Megjegyzés M22-WRLK3-*/* M22S-WLK-W M22S-WLK-R M22S-WLK-G M22S-WLK-Y M22S-WLK-B M22S-WRLK-W M22S-WRLK-R M22S-WRLK-G M22S-WRLK-Y M22S-WRLK-B M22S-WLK3-W M22S-WLK3-R M22S-WLK3-G M22S-WLK3-Y M22S-WLK3-B M22S-WRLK3-W M22S-WRLK3-R M22S-WRLK3-G M22S-WRLK3-Y M22S-WRLK3-B M22S-WRLK3-*/* V-állás Z60 fehér M22-WLKV-W Z60 piros M22-WLKV-R Z60 zöld M22-WLKV-G Z60 sárga M22-WLKV-Y Z60 kék M22-WLKV-B M22S-WLKV-W M22S-WLKV-R M22S-WLKV-G M22S-WLKV-Y M22S-WLKV-B Megjegyzés Példa: M22-WRLK3-*/* 1. csillag = 1 a c-hoz vagy 2 a C- 2. csillag = Szín

34 02/022 Rendelés Rögzítõadapterek, érintkezõelemek M22-A-, M22-K, M22-CK, M22- Csatlakoztatási mód Érintkezõ-kiosztás Z = záró, Ny = nyitó f = Biztonsági funkció kényszernyitással, IEC/EN szerint Érintkezõút-diagram, az elõlapra szerelt elemmel összeköttetésben létrejött lökethossz Kiosztás Rögzítõadapter Rögzítõadapter (elõlapra rögzítés) 3 db érintkezõ-/led-elemhez M22-(C)K... érintkezõelemekhez és M22-(C)LED... LED-elemekhez Rendezõszámok a rögzítõadapteren M22-A Rögzítõadapter (elõlapra rögzítés) 4 db érintkezõelemhez, felhasználható M22-WR4, -WRJ4, -D4 esetén M22-(C)K érintkezõelemekhez M22-A darab Érintkezõelemek Elõlapra rögzítés Alaplapra rögzítés Csavaros kapcsok 1 Z.3 1 M22-K Ny f.1 M22-K Ny f.5 M22-K01D Z.3 M22-KC Ny f.1 M22-KC darab 20 darab 20 darab 20 darab 20 darab Érintkezõelemek Elõlapra rögzítés Alaplapra rögzítés Csatlakozójelölés Feszítõrugós kapcsok 1 Z.3 1 M22-CK Ny f.1 M22-CK Ny f.5 M22-CK01D Z.3 M22-CKC Ny f.1 M22-CKC darab 20 darab 20 darab 20 darab 20 darab Komplett modulok Csavaros csatlakozókapcsokkal rendelkezõ érintkezõelem és rögzítõadapter kombinációja Elõlapra rögzítés Csavaros 1 Z 1 Ny f M22-AK kapcsok Megjegyzés Csavaros kapcsok 1 Z 13 1 M22-AK Ny f 21 M22-AK ) Kiosztás: a rendezõszámokkal ellátott rögzítõadapter érintkezõ-kiosztása EN szerint. x = rendezõszám a rögzítõadapteren y = funkciószám az érintkezõelemen 2) A Cage Clamp feszítõrugós csatlakozó: a Wago Kontakttechnik GmbH (Minden) bejegyzett védjegye.

35 Rendelés LED-elemek M22-LED, M22-XLED 02/023 Névleges üzemi feszültség Névleges üzemi áram Teljesítményfelvétel U e I e P max. t átlag (AC) V ma W óra LED-elemek csavaros csatlakozókapcsokkal a Tervezés EN szerinti élettartam t a = +25 C esetén Szín Elõlapra rögzítés V AC/DC ,26, 24 V-on M22-LED-W M22-LED-R M22-LED-G M22-LED-B V AC, 50/60 Hz V AC, 50/60 Hz ,33 M22-LED230-W M22-LED230-R M22-LED230-G M22-LED230-B M22-LED230H-* 1) Alaplapra rögzítés V AC/DC ,26, 24 V-on M22-LEDC-W M22-LEDC-R M22-LEDC-G M22-LEDC-B V AC, 50/60 Hz V AC, 50/60 Hz LED-elõtételemek csavaros csatlakozókapcsokkal Elõlapra és alaplapra rögzítés a Tervezés ,33 M22-LEDC230-W M22-LEDC230-R M22-LEDC230-G M22-LEDC230-B M22-LEDC230H-* 1) darab LED ellenálláselem V-os LED-elemek csatlakoztatásához, a következõ feszültségekre: LED lámpapróba függetlenített mûködés-ellenõrzéshez (lámpaellenõrzés) a következõ feszültségekre: V AC/DC M22-XLED V AC/DC M22-XLED220 2) V AC/DC M22-XLED-T V AC M22-XLED230-T Megjegyzés Nyomógombok, jelzõlámpák, világító nyomógombok, világító választó-nyomógombok esetén érvényes: M22...-R csak M22-LED...-R-val együtt használható M22...-G csak M22-LED...-G-val együtt használható M22...-W csak M22-LED...-W-val együtt használható M22...-Y csak M22-LED...-W-val együtt használható M22...-B M22-LED...-W-vel vagy M22-LED...-B-vel együtt használható 1) a színt * esetén meg kell adni: W = fehér, R = piros, G = zöld, B = kék 2) maximális környezeti hõmérséklet: -25 C C.
