1 Kontroll_prosi_2014_Q9_0513_OK_Layout :25 Page 98

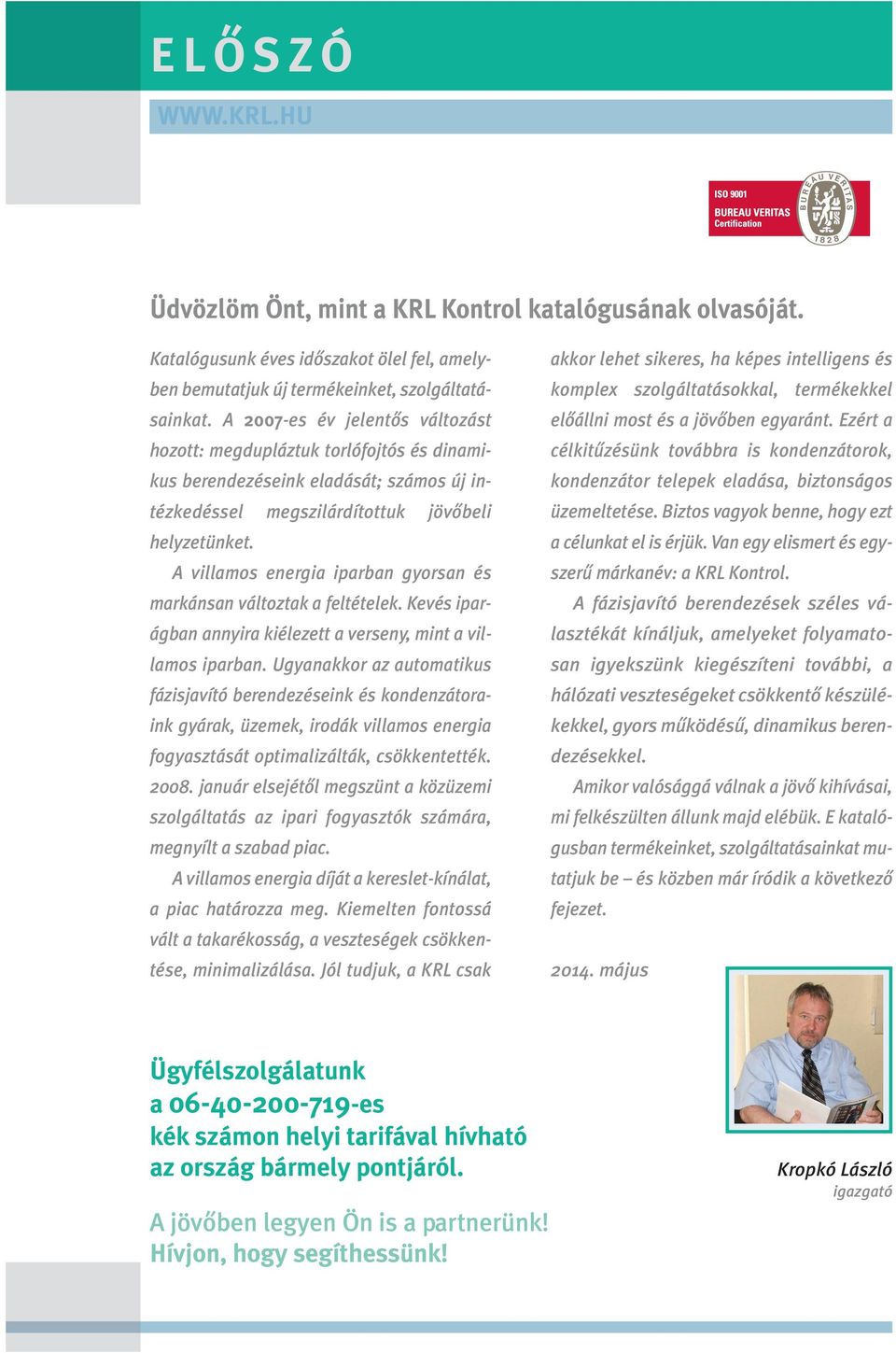

2 ELÔSZÓ Üdvözlöm Önt, mint a KRL Kontrol katalógusának olvasóját. Katalógusunk éves idôszakot ölel fel, amelyben bemutatjuk új termékeinket, szolgáltatásainkat. A 2007-es év jelentôs változást hozott: megdupláztuk torlófojtós és dinamikus be rendezéseink eladását; számos új intézkedéssel megszilárdítottuk jövôbeli helyzetünket. A villamos energia iparban gyorsan és markánsan változtak a feltételek. Kevés ipar - ágban annyira kiélezett a verseny, mint a villamos iparban. Ugyanakkor az automatikus fázisjavító berendezéseink és kondenzátoraink gyárak, üzemek, irodák vil lamos energia fogyasztását optimalizálták, csökkentették január elsejétôl megszünt a közüzemi szolgáltatás az ipari fogyasztók számára, megnyílt a szabad piac. A villamos energia díját a kereslet-kínálat, a piac határozza meg. Kiemelten fontossá vált a takarékosság, a veszteségek csökkentése, minimalizálása. Jól tudjuk, a KRL csak akkor lehet sikeres, ha képes intelligens és komplex szolgáltatásokkal, termékekkel elô állni most és a jövôben egyaránt. Ezért a célkitûzésünk továbbra is kondenzátorok, kondenzátor telepek eladása, biztonságos üzemeltetése. Biztos vagyok benne, hogy ezt a célunkat el is érjük. Van egy elismert és egyszerû márkanév: a KRL Kontrol. A fázisjavító berendezések széles választékát kínáljuk, amelyeket folyamatosan igyekszünk kiegészíteni további, a hálózati veszteségeket csökkentô készülékekkel, gyors mûködésû, dinamikus berendezésekkel. Amikor valósággá válnak a jövô kihívásai, mi felkészülten állunk majd elébük. E katalógusban termékeinket, szolgáltatásainkat mutatjuk be és közben már íródik a következô fejezet május Ügyfélszolgálatunk a es kék számon helyi tarifával hívható az ország bármely pontjáról. A jö vô ben le gyen Ön is a part ne rünk! Hívjon, hogy segíthessünk! Kropkó László igazgató

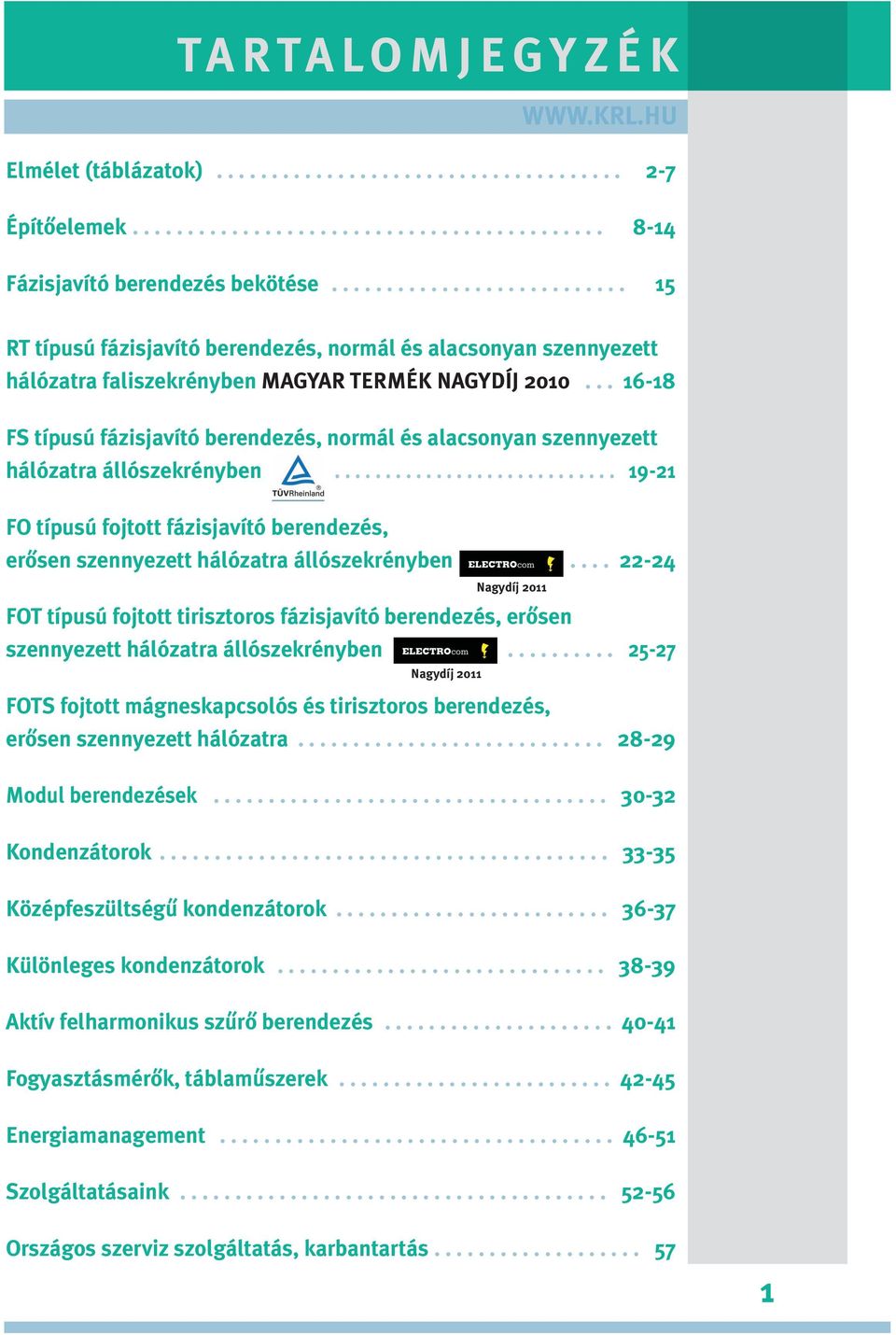

3 TARTALOMJEGYZÉK Elmélet (táblázatok) Építôelemek Fázisjavító berendezés bekötése RT típusú fázisjavító berendezés, normál és alacsonyan szennyezett hálózatra faliszekrényben MAGYAR TERMÉK NAGYDÍJ FS típusú fázisjavító berendezés, normál és alacsonyan szennyezett hálózatra állószekrényben FO típusú fojtott fázisjavító berendezés, erôsen szennyezett hálózatra állószekrényben FOT típusú fojtott tirisztoros fázisjavító berendezés, erôsen szennyezett hálózatra állószekrényben Nagydíj 2011 Nagydíj 2011 FOTS fojtott mágneskapcsolós és tirisztoros berendezés, erôsen szennyezett hálózatra Modul berendezések Kondenzátorok Középfeszültségû kondenzátorok Különleges kondenzátorok Aktív felharmonikus szûrô berendezés Fogyasztásmérôk, táblamûszerek Energiamanagement Szolgáltatásaink Országos szerviz szolgáltatás, karbantartás

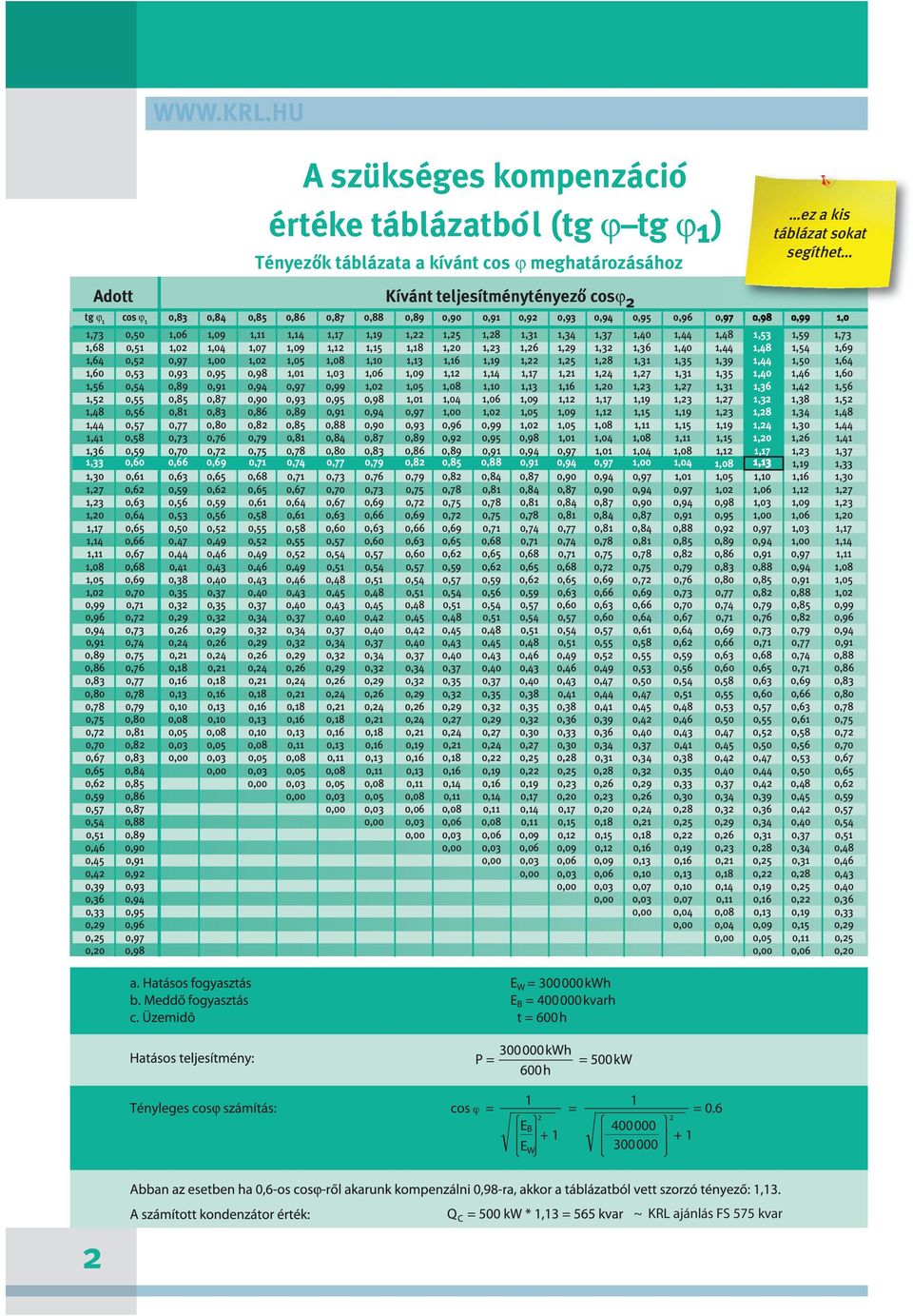

4 A szükséges kompenzáció értéke táblázatból (tg ϕ tg ϕ1) Tényezôk táblázata a kívánt cos ϕ meghatározásához ez a kis táblázat sokat segíthet Adott Kívánt teljesítménytényezô cosϕ 2 tg ϕ 1 cos ϕ 1 0,83 0,84 0,85 0,86 0,87 0,88 0,89 0,90 0,91 0,92 0,93 0,94 0,95 0,96 0,97 0,98 0,99 1,0 1,73 0,50 1,06 1,09 1,11 1,14 1,17 1,19 1,22 1,25 1,28 1,31 1,34 1,37 1,40 1,44 1,48 1,53 1,59 1,73 1,68 0,51 1,02 1,04 1,07 1,09 1,12 1,15 1,18 1,20 1,23 1,26 1,29 1,32 1,36 1,40 1,44 1,48 1,54 1,69 1,64 0,52 0,97 1,00 1,02 1,05 1,08 1,10 1,13 1,16 1,19 1,22 1,25 1,28 1,31 1,35 1,39 1,44 1,50 1,64 1,60 0,53 0,93 0,95 0,98 1,01 1,03 1,06 1,09 1,12 1,14 1,17 1,21 1,24 1,27 1,31 1,35 1,40 1,46 1,60 1,56 0,54 0,89 0,91 0,94 0,97 0,99 1,02 1,05 1,08 1,10 1,13 1,16 1,20 1,23 1,27 1,31 1,36 1,42 1,56 1,52 0,55 0,85 0,87 0,90 0,93 0,95 0,98 1,01 1,04 1,06 1,09 1,12 1,17 1,19 1,23 1,27 1,32 1,38 1,52 1,48 0,56 0,81 0,83 0,86 0,89 0,91 0,94 0,97 1,00 1,02 1,05 1,09 1,12 1,15 1,19 1,23 1,28 1,34 1,48 1,44 0,57 0,77 0,80 0,82 0,85 0,88 0,90 0,93 0,96 0,99 1,02 1,05 1,08 1,11 1,15 1,19 1,24 1,30 1,44 1,41 0,58 0,73 0,76 0,79 0,81 0,84 0,87 0,89 0,92 0,95 0,98 1,01 1,04 1,08 1,11 1,15 1,20 1,26 1,41 1,36 0,59 0,70 0,72 0,75 0,78 0,80 0,83 0,86 0,89 0,91 0,94 0,97 1,01 1,04 1,08 1,12 1,17 1,23 1,37 1,33 0,60 0,66 0,69 0,71 0,74 0,77 0,79 0,82 0,85 0,88 0,91 0,94 0,97 1,00 1,04 1,08 1,13 1,19 1,33 1,30 0,61 0,63 0,65 0,68 0,71 0,73 0,76 0,79 0,82 0,84 0,87 0,90 0,94 0,97 1,01 1,05 1,10 1,16 1,30 1,27 0,62 0,59 0,62 0,65 0,67 0,70 0,73 0,75 0,78 0,81 0,84 0,87 0,90 0,94 0,97 1,02 1,06 1,12 1,27 1,23 0,63 0,56 0,59 0,61 0,64 0,67 0,69 0,72 0,75 0,78 0,81 0,84 0,87 0,90 0,94 0,98 1,03 1,09 1,23 1,20 0,64 0,53 0,56 0,58 0,61 0,63 0,66 0,69 0,72 0,75 0,78 0,81 0,84 0,87 0,91 0,95 1,00 1,06 1,20 1,17 0,65 0,50 0,52 0,55 0,58 0,60 0,63 0,66 0,69 0,71 0,74 0,77 0,81 0,84 0,88 0,92 0,97 1,03 1,17 1,14 0,66 0,47 0,49 0,52 0,55 0,57 0,60 0,63 0,65 0,68 0,71 0,74 0,78 0,81 0,85 0,89 0,94 1,00 1,14 1,11 0,67 0,44 0,46 0,49 0,52 0,54 0,57 0,60 0,62 0,65 0,68 0,71 0,75 0,78 0,82 0,86 0,91 0,97 1,11 1,08 0,68 0,41 0,43 0,46 0,49 0,51 0,54 0,57 0,59 0,62 0,65 0,68 0,72 0,75 0,79 0,83 0,88 0,94 1,08 1,05 0,69 0,38 0,40 0,43 0,46 0,48 0,51 0,54 0,57 0,59 0,62 0,65 0,69 0,72 0,76 0,80 0,85 0,91 1,05 1,02 0,70 0,35 0,37 0,40 0,43 0,45 0,48 0,51 0,54 0,56 0,59 0,63 0,66 0,69 0,73 0,77 0,82 0,88 1,02 0,99 0,71 0,32 0,35 0,37 0,40 0,43 0,45 0,48 0,51 0,54 0,57 0,60 0,63 0,66 0,70 0,74 0,79 0,85 0,99 0,96 0,72 0,29 0,32 0,34 0,37 0,40 0,42 0,45 0,48 0,51 0,54 0,57 0,60 0,64 0,67 0,71 0,76 0,82 0,96 0,94 0,73 0,26 0,29 0,32 0,34 0,37 0,40 0,42 0,45 0,48 0,51 0,54 0,57 0,61 0,64 0,69 0,73 0,79 0,94 0,91 0,74 0,24 0,26 0,29 0,32 0,34 0,37 0,40 0,43 0,45 0,48 0,51 0,55 0,58 0,62 0,66 0,71 0,77 0,91 0,89 0,75 0,21 0,24 0,26 0,29 0,32 0,34 0,37 0,40 0,43 0,46 0,49 0,52 0,55 0,59 0,63 0,68 0,74 0,88 0,86 0,76 0,18 0,21 0,24 0,26 0,29 0,32 0,34 0,37 0,40 0,43 0,46 0,49 0,53 0,56 0,60 0,65 0,71 0,86 0,83 0,77 0,16 0,18 0,21 0,24 0,26 0,29 0,32 0,35 0,37 0,40 0,43 0,47 0,50 0,54 0,58 0,63 0,69 0,83 0,80 0,78 0,13 0,16 0,18 0,21 0,24 0,26 0,29 0,32 0,35 0,38 0,41 0,44 0,47 0,51 0,55 0,60 0,66 0,80 0,78 0,79 0,10 0,13 0,16 0,18 0,21 0,24 0,26 0,29 0,32 0,35 0,38 0,41 0,45 0,48 0,53 0,57 0,63 0,78 0,75 0,80 0,08 0,10 0,13 0,16 0,18 0,21 0,24 0,27 0,29 0,32 0,36 0,39 0,42 0,46 0,50 0,55 0,61 0,75 0,72 0,81 0,05 0,08 0,10 0,13 0,16 0,18 0,21 0,24 0,27 0,30 0,33 0,36 0,40 0,43 0,47 0,52 0,58 0,72 0,70 0,82 0,03 0,05 0,08 0,11 0,13 0,16 0,19 0,21 0,24 0,27 0,30 0,34 0,37 0,41 0,45 0,50 0,56 0,70 0,67 0,83 0,00 0,03 0,05 0,08 0,11 0,13 0,16 0,18 0,22 0,25 0,28 0,31 0,34 0,38 0,42 0,47 0,53 0,67 0,65 0,84 0,00 0,03 0,05 0,08 0,11 0,13 0,16 0,19 0,22 0,25 0,28 0,32 0,35 0,40 0,44 0,50 0,65 0,62 0,85 0,00 0,03 0,05 0,08 0,11 0,14 0,16 0,19 0,23 0,26 0,29 0,33 0,37 0,42 0,48 0,62 0,59 0,86 0,00 0,03 0,05 0,08 0,11 0,14 0,17 0,20 0,23 0,26 0,30 0,34 0,39 0,45 0,59 0,57 0,87 0,00 0,03 0,06 0,08 0,11 0,14 0,17 0,20 0,24 0,28 0,32 0,36 0,42 0,57 0,54 0,88 0,00 0,03 0,06 0,08 0,11 0,15 0,18 0,21 0,25 0,29 0,34 0,40 0,54 0,51 0,89 0,00 0,03 0,06 0,09 0,12 0,15 0,18 0,22 0,26 0,31 0,37 0,51 0,46 0,90 0,00 0,03 0,06 0,09 0,12 0,16 0,19 0,23 0,28 0,34 0,48 0,45 0,91 0,00 0,03 0,06 0,09 0,13 0,16 0,21 0,25 0,31 0,46 0,42 0,92 0,00 0,03 0,06 0,10 0,13 0,18 0,22 0,28 0,43 0,39 0,93 0,00 0,03 0,07 0,10 0,14 0,19 0,25 0,40 0,36 0,94 0,00 0,03 0,07 0,11 0,16 0,22 0,36 0,33 0,95 0,00 0,04 0,08 0,13 0,19 0,33 0,29 0,96 0,00 0,04 0,09 0,15 0,29 0,25 0,97 0,00 0,05 0,11 0,25 0,20 0,98 0,00 0,06 0,20 2 ~ KRL ajánlás FS 575 kvar

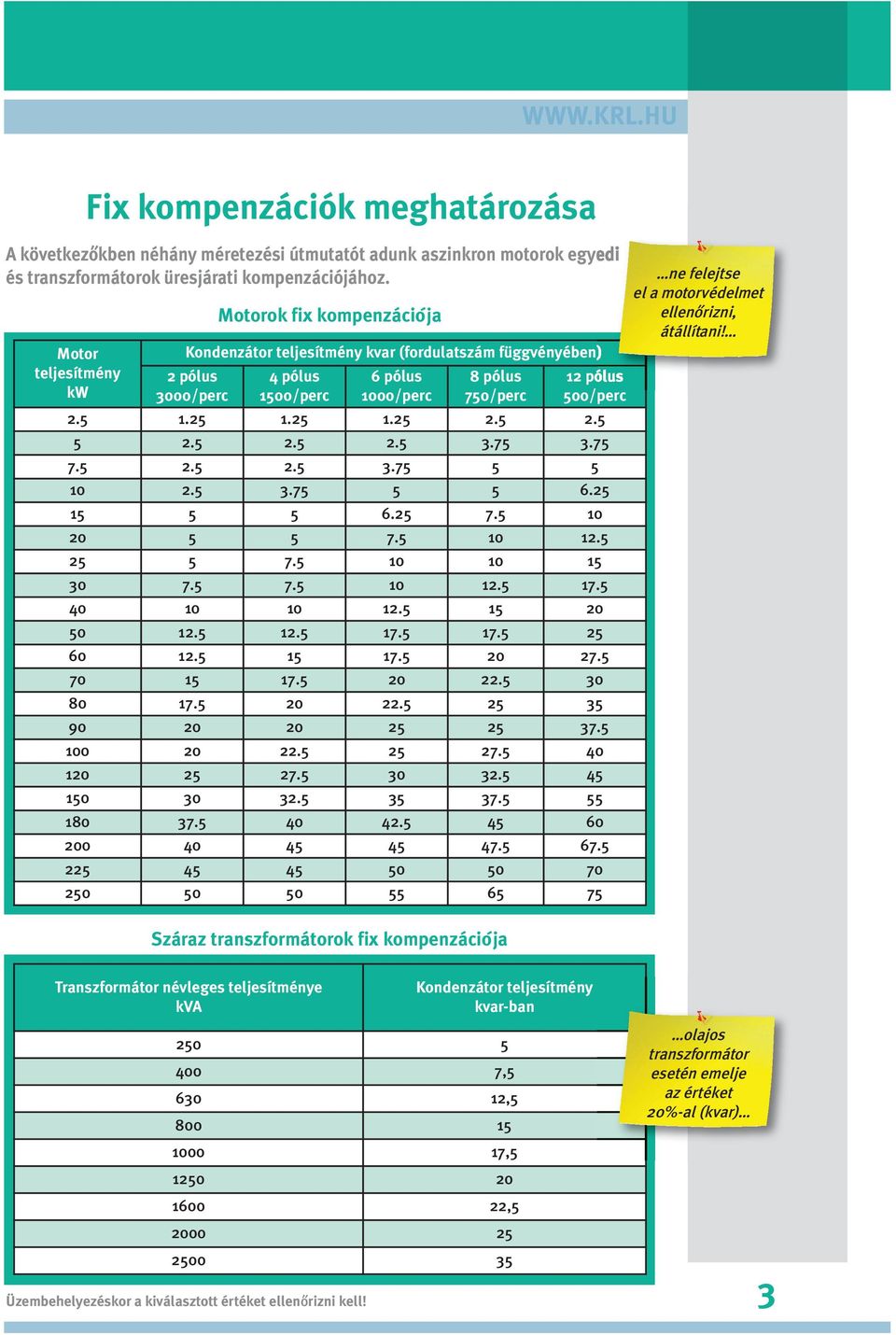

5 Fix kompenzációk meghatározása A következôkben néhány méretezési útmutatót adunk aszinkron motorok egyedi és transzformátorok üresjárati kompenzációjához. Motor teljesítmény kw Kondenzátor teljesítmény kvar (fordulatszám függvényében) 2 pólus 3000/perc Motorok fix kompenzációja 4 pólus 1500/perc 6 pólus 1000/perc 8 pólus 750/perc 12 pólus 500/perc Száraz transzformátorok fix kompenzációja ne felejtse el a motorvédelmet ellenôrizni, átállítani! Transzformátor névleges teljesítménye kva Kondenzátor teljesítmény kvar-ban , , olajos transzformátor esetén emelje az értéket 20%-al (kvar) , , Üzembehelyezéskor a kiválasztott értéket ellenôrizni kell! 3

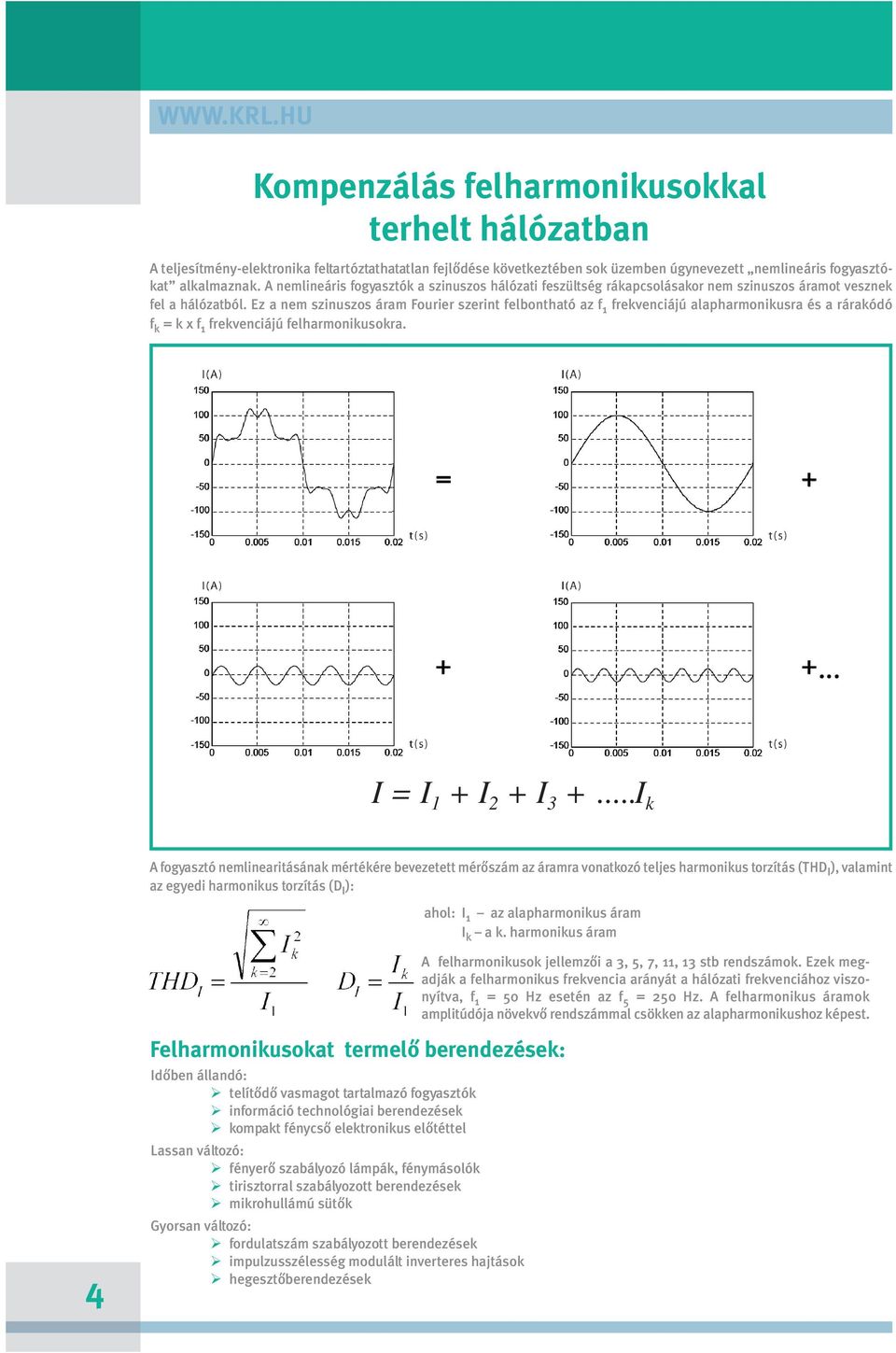

6 Kompenzálás felharmonikusokkal terhelt hálózatban A teljesítmény-elektronika feltartóztathatatlan fejlôdése következtében sok üzemben úgynevezett nemlineáris fogyasztókat alkalmaznak. A nemlineáris fogyasztók a szinuszos hálózati feszültség rákapcsolásakor nem szinuszos áramot vesznek fel a há ló zat ból. Ez a nem szi nu szos áram Fou ri er sze rint fel bont ha tó az f 1 frek ven ci á jú alap har mo ni kus ra és a rá ra kó dó f k = k x f 1 frekvenciájú felharmonikusokra. I = I 1 + I 2 + I I k A fogyasztó nemlinearitásának mértékére bevezetett mérôszám az áramra vonatkozó teljes harmonikus torzítás (THD I ), valamint az egyedi harmonikus torzítás (D I ): ahol: I 1 az alapharmonikus áram I k a k. harmonikus áram A felharmonikusok jellemzôi a 3, 5, 7, 11, 13 stb rendszámok. Ezek megadják a felharmonikus frekvencia arányát a hálózati frekvenciához viszonyítva, f 1 = 50 Hz esetén az f 5 = 250 Hz. A felharmonikus áramok amplitúdója növekvô rendszámmal csökken az alapharmonikushoz képest. 4 Felharmonikusokat termelô berendezések: Idôben állandó: ÿ telítôdô vasmagot tartalmazó fogyasztók ÿ információ technológiai berendezések ÿ kompakt fénycsô elektronikus elôtéttel Lassan változó: ÿ fényerô szabályozó lámpák, fénymásolók ÿ tirisztorral szabályozott berendezések ÿ mikrohullámú sütôk Gyorsan változó: ÿ fordulatszám szabályozott berendezések ÿ impulzusszélesség modulált inverteres hajtások ÿ hegesztôberendezések

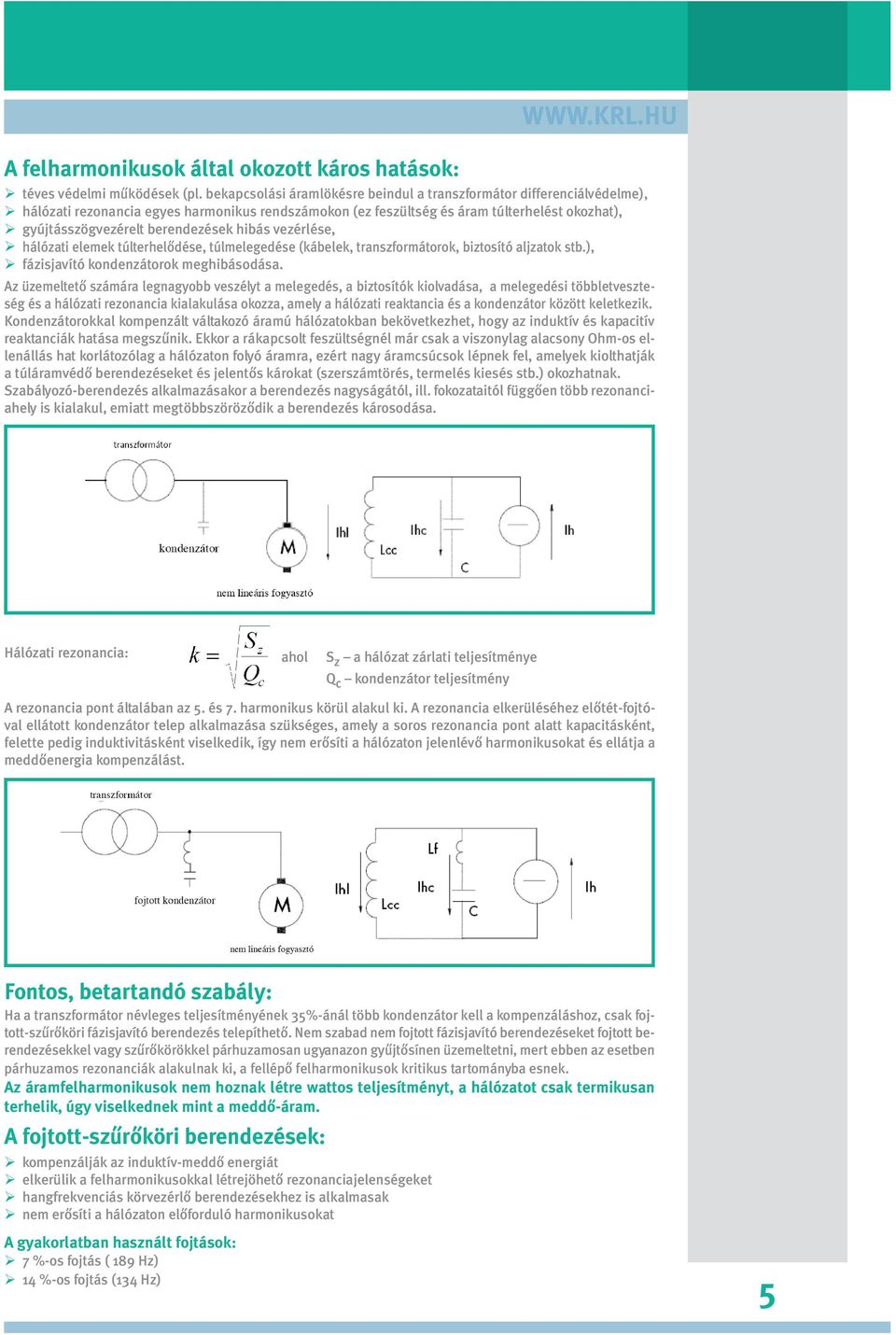

7 A felharmonikusok által okozott káros hatások: ÿ téves védelmi mûködések (pl. bekapcsolási áramlökésre beindul a transzformátor differenciálvédelme), ÿ hálózati rezonancia egyes harmonikus rendszámokon (ez feszültség és áram túlterhelést okozhat), ÿ gyújtásszögvezérelt berendezések hibás vezérlése, ÿ hálózati elemek túlterhelôdése, túlmelegedése (kábelek, transzformátorok, biztosító aljzatok stb.), ÿ fázisjavító kondenzátorok meghibásodása. Az üze mel te tô szá má ra legnagyobb veszélyt a melegedés, a biztosítók kiolvadása, a melegedési többletveszteség és a hálózati rezonancia kialakulása okozza, amely a hálózati reaktancia és a kondenzátor között keletkezik. Kondenzátorokkal kompenzált váltakozó áramú hálózatokban bekövetkezhet, hogy az induktív és kapacitív reaktanciák hatása megszûnik. Ekkor a rákapcsolt feszültségnél már csak a viszonylag alacsony Ohm-os ellenállás hat korlátozólag a hálózaton folyó áramra, ezért nagy áramcsúcsok lépnek fel, amelyek kiolthatják a túláramvédô berendezéseket és jelentôs károkat (szerszámtörés, termelés kiesés stb.) okozhatnak. Szabályozó-berendezés alkalmazásakor a berendezés nagyságától, ill. fokozataitól függôen több rezonanciahely is kialakul, emiatt megtöbbszörözôdik a berendezés károsodása. Hálózati rezonancia: ahol S z a hálózat zárlati teljesítménye Q c kondenzátor teljesítmény A rezonancia pont általában az 5. és 7. harmonikus körül alakul ki. A rezonancia elkerüléséhez elôtét-fojtóval ellátott kondenzátor telep alkalmazása szükséges, amely a soros rezonancia pont alatt kapacitásként, felette pedig induktivitásként viselkedik, így nem erôsíti a hálózaton jelenlévô harmonikusokat és ellátja a meddôenergia kompenzálást. Fontos, betartandó szabály: Ha a transzformátor névleges teljesítményének 35%-ánál több kondenzátor kell a kompenzá lás hoz, csak fojtott-szûrôköri fázisjavító berendezés telepíthetô. Nem szabad nem fojtott fázisjavító berendezéseket fojtott berendezésekkel vagy szûrôkörökkel párhuzamosan ugyanazon gyûjtôsínen üzemeltetni, mert ebben az esetben párhuzamos rezonan ciák alakulnak ki, a fellépô felharmonikusok kritikus tartományba esnek. Az áramfelharmonikusok nem hoznak létre wattos teljesítményt, a hálózatot csak termikusan terhe lik, úgy viselkednek mint a meddô-áram. A fojtott-szûrôköri berendezések: ÿ kompenzálják az induktív-meddô energiát ÿ elkerülik a felharmonikusokkal létrejöhetô rezonanciajelenségeket ÿ hangfrekvenciás körvezérlô berendezésekhez is alkalmasak ÿ nem erôsíti a hálózaton elôforduló harmonikusokat A gyakorlatban használt fojtások: ÿ 7 %-os fojtás ( 189 Hz) ÿ 14 %-os fojtás (134 Hz) 5

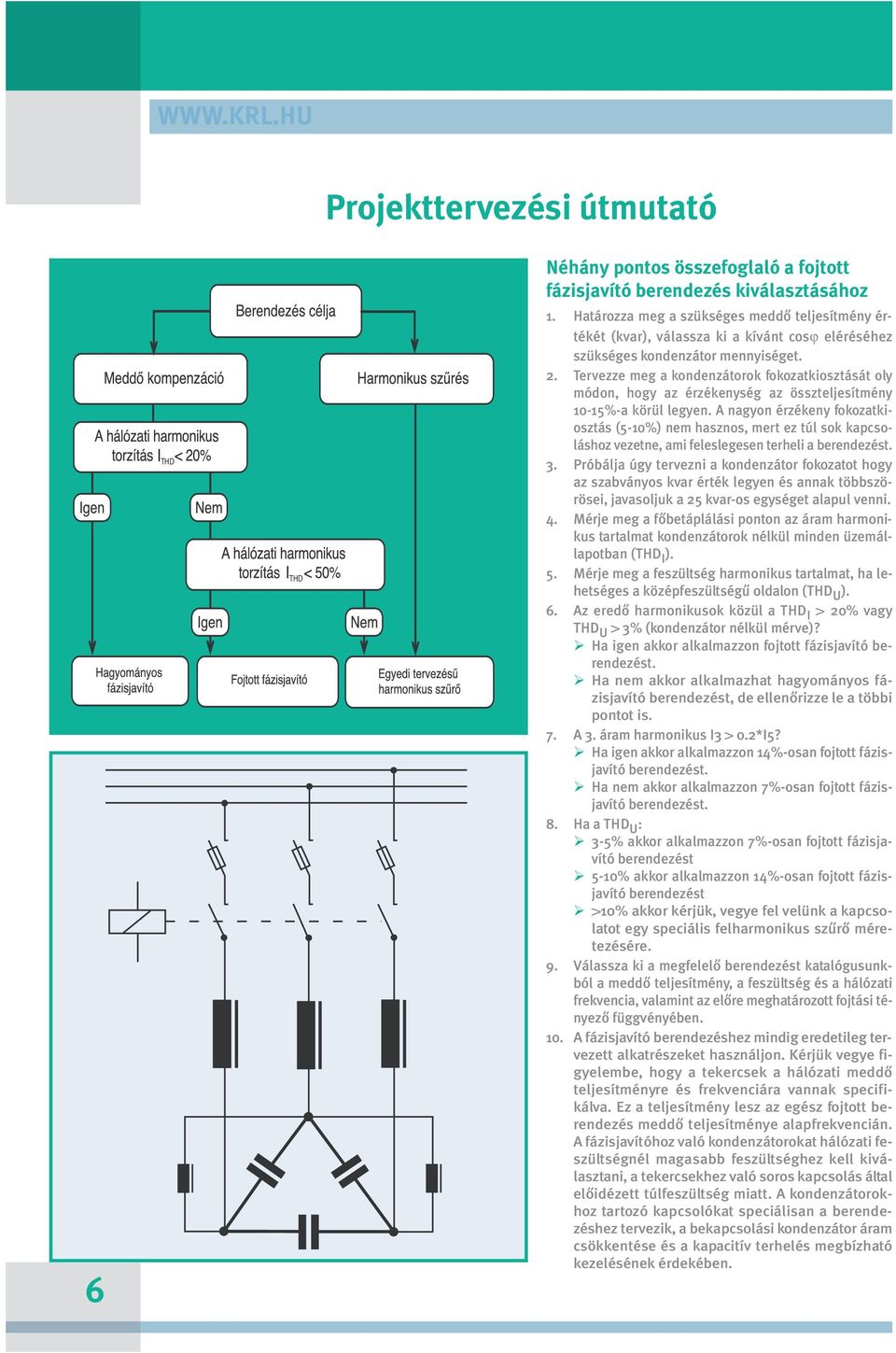

8 Projekttervezési útmutató Néhány pontos összefoglaló a fojtott fázisjavító berendezés kiválasztásához 6 I THD I THD 1. Határozza meg a szükséges meddô teljesítmény értékét (kvar), válassza ki a kívánt cosϕ eléréséhez szükséges kondenzátor mennyiséget. 2. Tervezze meg a kondenzátorok fokozatkiosztását oly módon, hogy az érzékenység az összteljesítmény 10-15%-a körül legyen. A nagyon érzékeny fokozatkiosztás (5-10%) nem hasznos, mert ez túl sok kap csoláshoz vezetne, ami feleslegesen terheli a berendezést. 3. Próbálja úgy tervezni a kondenzátor fokozatot hogy az szabványos kvar érték legyen és annak többszörösei, javasoljuk a 25 kvar-os egységet alapul venni. 4. Mérje meg a fôbetáplálási ponton az áram harmonikus tartalmat kondenzátorok nélkül minden üzemállapotban (THD I ). 5. Mérje meg a feszültség harmonikus tartalmat, ha lehetséges a középfeszültségû oldalon (THD U ). 6. Az eredô harmonikusok közül a THD I > 20% vagy THD U > 3% (kondenzátor nélkül mérve)? ÿ Ha igen akkor alkalmazzon fojtott fázisjavító berendezést. ÿ Ha nem akkor alkalmazhat hagyományos fázisjavító berendezést, de ellenôrizze le a többi pontot is. 7. A 3. áram harmonikus I3 > 0.2*I5? ÿ Ha igen akkor alkalmazzon 14%-osan fojtott fázisjavító berendezést. ÿ Ha nem akkor alkalmazzon 7%-osan fojtott fázisjavító berendezést. 8. Ha a THD U : ÿ 3-5% akkor alkalmazzon 7%-osan fojtott fázisjavító berendezést ÿ 5-10% akkor alkalmazzon 14%-osan fojtott fázisjavító berendezést ÿ >10% akkor kérjük, vegye fel velünk a kapcsolatot egy speciális felharmonikus szûrô méretezésére. 9. Válassza ki a megfelelô berendezést katalógusunkból a meddô teljesítmény, a feszültség és a hálózati frekvencia, valamint az elôre meghatározott fojtási tényezô függvényében. 10. A fázisjavító berendezéshez mindig eredetileg tervezett alkatrészeket használjon. Kérjük vegye figyelembe, hogy a tekercsek a hálózati meddô teljesítményre és frekvenciára vannak specifikálva. Ez a teljesítmény lesz az egész fojtott berendezés meddô teljesítménye alapfrekvencián. A fázisjavítóhoz való kondenzátorokat hálózati feszültségnél magasabb feszültséghez kell kiválasztani, a tekercsekhez való soros kapcsolás által elôidézett túlfeszültség miatt. A kondenzátorokhoz tartozó kapcsolókat speciálisan a berendezéshez tervezik, a bekapcsolási kondenzátor áram csökkentése és a kapacitív terhelés megbízható kezelésének érdekében.

9 Kompenzációs módok Egyedi kompenzálás Az egye di kom pen zá lás nál a med dô tel je sít mény köz vet le nül a fo gyasz tón kom pen zá ló dik a ve zeték szükségtelen terhelésektôl való megkímélése ér de ké ben. Az egyen le tes ka pa ci tív ter he lés, de gya ko ri fo gyasz tói ter he lés in ga do zás nem kí vána tos túl kom pen zá lást és ez ál tal a há ló zat ban fe szült ség nö ve ke dést okoz hat. Elô for dul hat az alulkompenzálás is, ilyen esetben az energiaszolgál ta tó vál la lat med dô e ner gi a- költ sé ge ket számláz ki az üze mel te tô nek. Az egye di kom pen zá lás elô nyei: a ve ze té kek mentesülnek a med dô áramtól és általában nem szükségesek kiegészítô kapcso lók és ve zér lô ké szü lé kek. Al kal ma zá sá ra ál ta lá ban kon stans tel je sít mé nyû fo gyasz tók esetén ke rül sor, ame lyek le he tô leg tar tós üze mû ek. Az egye di kom pen zá lást fô leg aszink ron mo to rokhoz, transz for má to rok hoz, egyen irá nyí tós he gesztôk höz, va la mint ki sü lé ses csö vek hez hasz nál ják. Csoportkompenzálás A csoportkompenzációnál több, általában helyileg egymás mel lett le vô, egy ide jû leg mû kö dô in duk tív fogyasz tó van össze fog va és egy fix kon den zá tor ral közösen van kompenzálva. A fogyasztók és a kondenzátor kö zö sen kap csol ha tók be egy kap cso ló ké szü lék - kel. Ha a fogyasztókat mégis egyenként kapcsoljuk be, akkor a kondenzátornak szintén rendelkeznie kell egy kapcsoló készülékkel, pl. védôkapcsolóval, amely csak ak kor kap csol be, ha az összes fo gyasz tó üze mel. Ezt a kompenzációs módot sok motor vagy csoportos vi lá gító be ren de zé sek ese tén al kal maz zák. Eze ket cél sze rû alelosztóval szerelni. A kompenzációs berendezéstôl a fogyasztókig terjedô vezetékek keresztmetszetét esetleg nagyobbra kell választani, mint az egyedi kompenzációnál. Központi kompenzálás Transzformátor 3 M Fogyasztó. Fix kondenzátor Transzformátor Fôkapcsoló. Transzformátor Fôkapcsoló.. Fix kondenzátor M M M Fogyasztók a betáp. kábel is tehermentesül a meddô áramoktól Ott, ahol a tel je sít mé nyek in ga doz nak és ez ál tal gazdaságtalan alulkompenzálás vagy veszélyes túlkompenzálás léphet fel, a szükséges kondenzátorteljesítményt a szükséglethez kell igazítani. Ez egy olyan szabályozóval történik, amely a fázisszög névle ges-tény le ges ér té ke össze ha son lí tá sá nak meg - fe le lô en au to ma ti ku san kon den zá tor cso por to kat kap csol be, ill. ki. A köz pon ti kom pen zá ció elô nye az au to ma ti kus, a csatlakoztatott fogyasztók meddô teljesítmény szükségletéhez illesztett kondenzátorteljesítmény, a viszony lag egy sze rû bô ví tés, utó la gos, kie gé szí tô szereléseknél, valamint a központi elrendezés jobb fel ügye le te, ve zér lé se és jel zés adá sa. A köz pon ti kompenzációs berendezés felépítését, ill. egységeit az alábbiakban ismertetjük: 3 M Fogyasztók Fôkapcsoló Áramválató.... Automatikus fázisjavító berendezés egy jó és gazdaságos megoldás 7

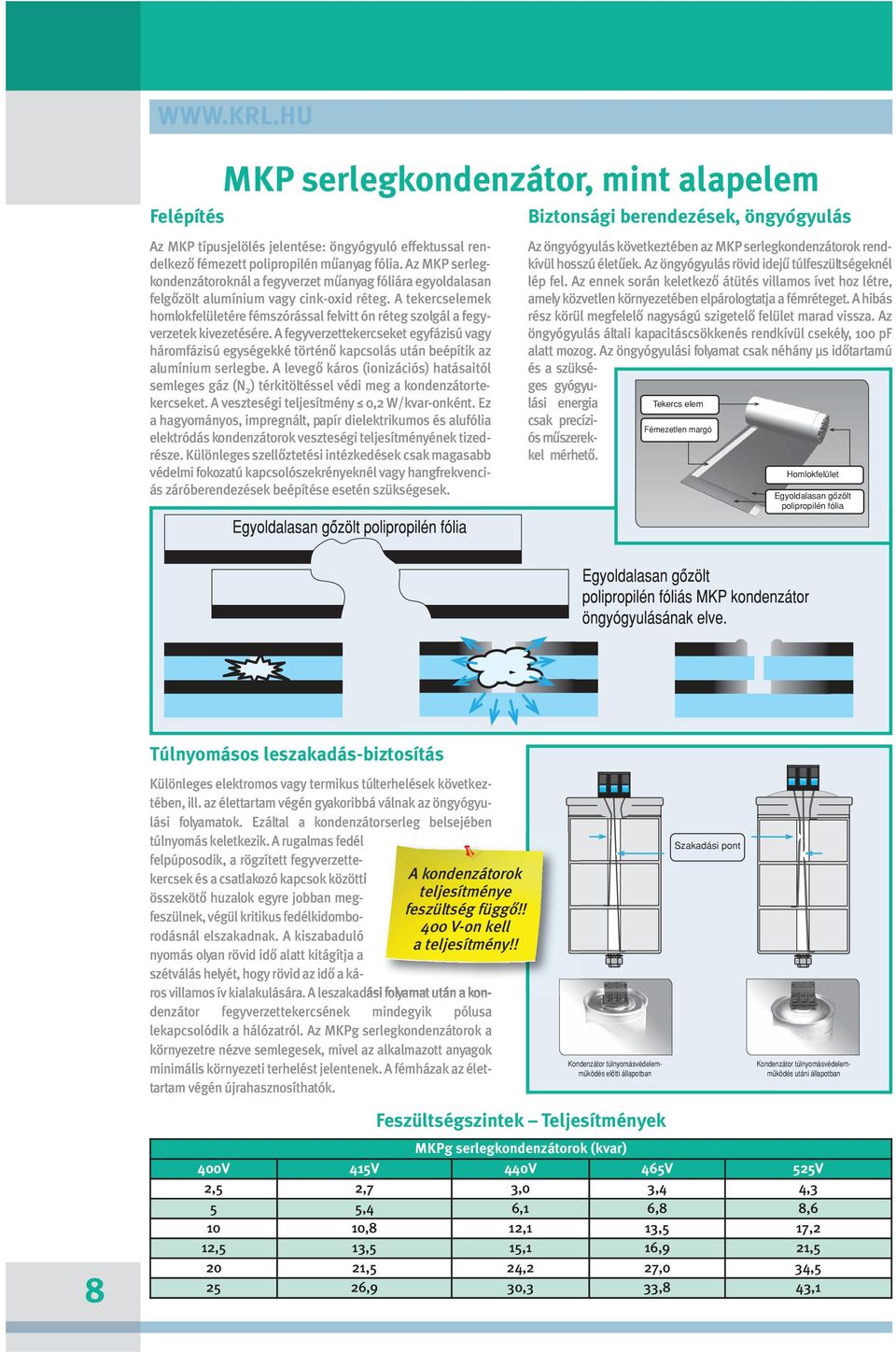

10 Felépítés MKP serlegkondenzátor, mint alapelem Az MKP típusjelölés jelentése: öngyógyuló effektussal rendelkezô fémezett polipropilén mûanyag fólia. Az MKP serlegkondenzátoroknál a fegyverzet mûanyag fóliára egyoldalasan felgôzölt alumínium vagy cink-oxid réteg. A tekercselemek homlokfelületére fémszó rás sal felvitt ón réteg szolgál a fegyverzetek kivezetésére. A fegyverzettekercseket egyfázisú vagy háromfázisú egységekké történô kapcsolás után beépítik az alumínium serlegbe. A levegô káros (ionizációs) hatásaitól semleges gáz (N 2 ) térkitöltéssel védi meg a kondenzátortekercseket. A veszteségi teljesítmény 0,2 W/kvar-onként. Ez a hagyományos, impregnált, papír dielektrikumos és alufólia elektródás kondenzátorok veszteségi teljesítményének tizedrésze. Különleges szellôztetési intézkedések csak magasabb védelmi fokozatú kapcsolószekrényeknél vagy hangfrekvenciás záróberendezések beépítése esetén szükségesek. Biztonsági berendezések, öngyógyulás Az öngyógyulás következtében az MKP serlegkondenzátorok rendkívül hosszú életûek. Az öngyógyulás rövid idejû túlfeszültségeknél lép fel. Az en nek so rán ke let ke zô át ütés vil la mos ívet hoz lét re, amely közvetlen környezetében elpárologtatja a fémréteget. A hibás rész körül megfelelô nagyságú szigetelô felület marad vissza. Az öngyógyulás általi kapacitáscsökkenés rendkívül csekély, 100 pf alatt mozog. Az öngyógyulási folyamat csak néhány μs idôtartamú és a szük séges gyógyulási energia Tekercs elem csak precíziós mûszerek- Fémezetlen margó kel mérhetô. Homlokfelület Egyoldalasan gôzölt polipropilén fólia 8 Túlnyomásos leszakadás-biztosítás Különleges elektromos vagy termikus túlterhelések következtében, ill. az élettartam végén gyakoribbá válnak az öngyógyulási folyamatok. Ezáltal a kondenzátorserleg belsejében túlnyomás keletkezik. A rugalmas fedél felpúposodik, a rögzített fegyverzettekercsek és a csatlakozó kapcsok közötti A kondenzátorok összekötô huzalok egyre jobban megfeszülnek, végül kritikus fedélkidombo- teljesítménye feszültség függô!! 400 V-on kell rodásnál elszakadnak. A kiszabaduló a teljesítmény!! nyo más olyan rö vid idô alatt ki tá gít ja a szét vá lás he lyét, hogy rövid az idô a ká - ros villamos ív kialakulására. A leszakadási folyamat után a kondenzátor fegyverzettekercsének mindegyik pólusa lekapcsolódik a hálózatról. Az MKPg serlegkondenzátorok a környezetre nézve semlegesek, mivel az alkalmazott anyagok minimális környezeti terhelést jelentenek. A fémházak az élettartam végén újrahasznosíthatók. Kondenzátor túlnyomásvédelemmûködés elôtti állapotban Feszültségszintek Teljesítmények Szakadási pont Kondenzátor túlnyomásvédelemmûködés utáni állapotban MKPg serlegkondenzátorok (kvar) 400V 415V 440V 465V 525V 2,5 2,7 3,0 3,4 4,3 5 5,4 6,1 6,8 8, ,8 12,1 13,5 17,2 12,5 13,5 15,1 16,9 21, ,5 24,2 27,0 34, ,9 30,3 33,8 43,1

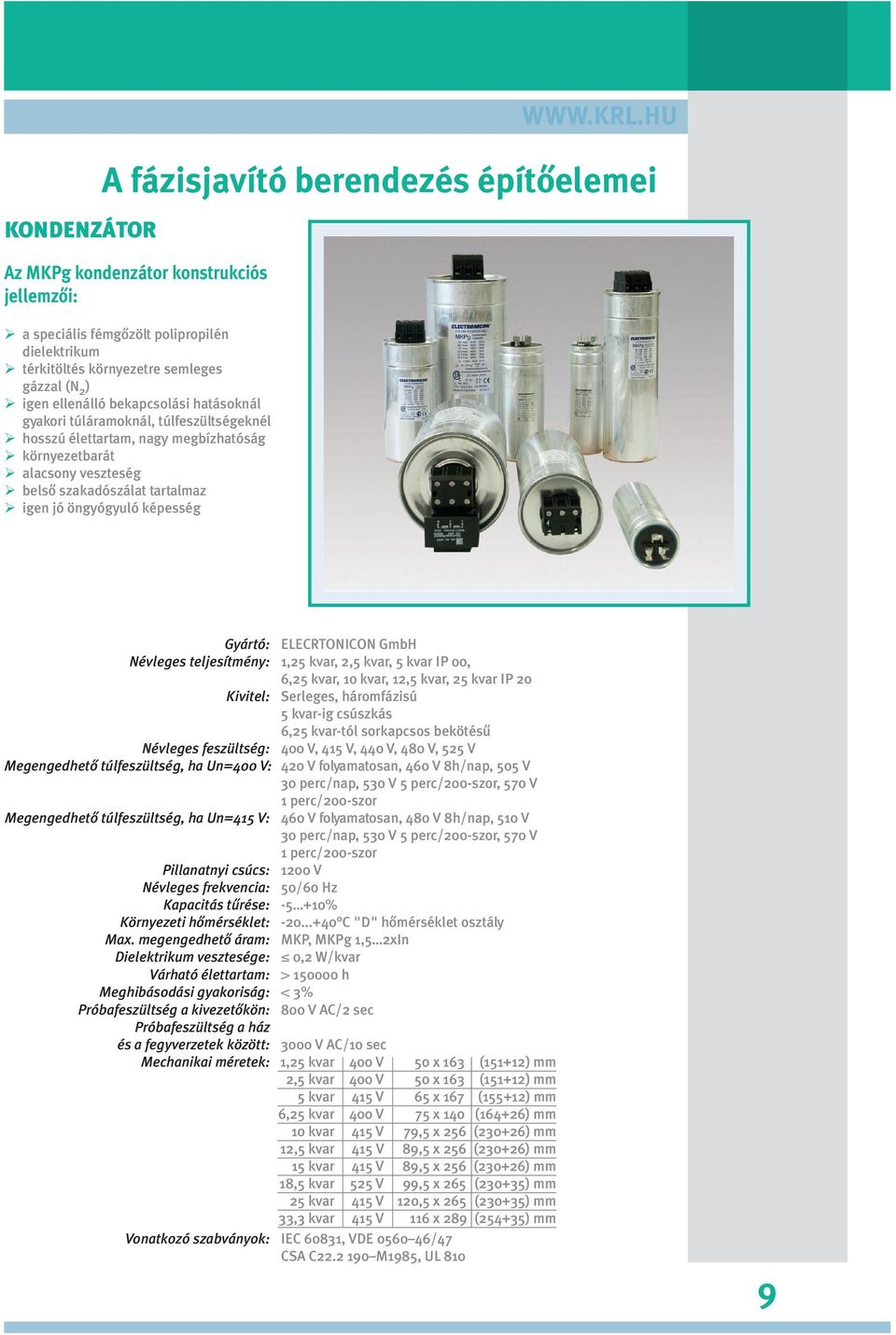

11 KONDENZÁTOR A fázisjavító berendezés építôelemei Az MKPg kondenzátor konstrukciós jellemzôi: ÿ a speciális fémgôzölt polipropilén dielektrikum ÿ térkitöltés környezetre semleges gázzal (N 2 ) ÿ igen ellenálló bekapcsolási hatásoknál gyakori túláramoknál, túlfeszültségeknél ÿ hosszú élettartam, nagy megbízhatóság ÿ környezetbarát ÿ alacsony veszteség ÿ belsô szakadószálat tartalmaz ÿ igen jó öngyógyuló képesség Gyártó: ELECRTONICON GmbH Névleges teljesítmény: 1,25 kvar, 2,5 kvar, 5 kvar IP 00, 6,25 kvar, 10 kvar, 12,5 kvar, 25 kvar IP 20 Kivitel: Serleges, háromfázisú 5 kvar -ig csúsz kás 6,25 kvar-tól sorkapcsos bekötésû Névleges feszültség: 400 V, 415 V, 440 V, 480 V, 525 V Megengedhetô túlfeszültség, ha Un=400 V: 420 V folyamatosan, 460 V 8h/nap, 505 V 30 perc/nap, 530 V 5 perc/200-szor, 570 V 1 perc/200-szor Megengedhetô túlfeszültség, ha Un=415 V: 460 V folyamatosan, 480 V 8h/nap, 510 V 30 perc/nap, 530 V 5 perc/200-szor, 570 V 1 perc/200-szor Pillanatnyi csúcs: 1200 V Névleges frekvencia: 50/60 Hz Kapacitás tûrése: % Környezeti hômérséklet: C "D" hômérséklet osztály Max. megengedhetô áram: MKP, MKPg 1,5 2xIn Dielektrikum vesztesége: 0,2 W/kvar Várható élettartam: > h Meghibásodási gyakoriság: < 3% Próbafeszültség a kivezetôkön: 800 V AC/2 sec Próbafeszültség a ház és a fegyverzetek között: 3000 V AC/10 sec Mechanikai méretek: 1,25 kvar 400 V 50 x 163 (151+12) mm 2,5 kvar 400 V 50 x 163 (151+12) mm 5 kvar 415 V 65 x 167 (155+12) mm 6,25 kvar 400 V 75 x 140 (164+26) mm 10 kvar 415 V 79,5 x 256 (230+26) mm 12,5 kvar 415 V 89,5 x 256 (230+26) mm 15 kvar 415 V 89,5 x 256 (230+26) mm 18,5 kvar 525 V 99,5 x 265 (230+35) mm 25 kvar 415 V 120,5 x 265 (230+35) mm 33,3 kvar 415 V 116 x 289 (254+35) mm Vonatkozó szabványok: IEC 60831, VDE /47 CSA C M1985, UL 810 9

12 Kisütô tekercs (Gyorskisütô modul) Ha a hagyományos kisütô-ellenállások által elért kisülési idôk nem elég alacsonyak, akkor az úgynevezett kisütô tekercs (gyorskisütô modul) alkalmazása indokolt lehet. Ezek alkalmazásával a kondenzátorok kisütési ideje biztonságosan 20 másodperc alá csökkenthetô, és lehetôvé válik az ismételt visszakapcsolás (a megfelelô kapcsoló alkalmazása esetén). A gyorskisütô modul kettô darab vasmagos tekercsbôl áll, nem a megszokott (rezisztív jellegû) ellenállásokból. Így sokkal alacsonyabb a hôfejlôdés mértéke a berendezésen belül, illetve a kisütés során kevesebb a hôveszteség, mert induktív jellegû tekercsekkel érjük el a kondenzátorok kisütését. Ennek eredményeképp a fázisjavító berendezéseknél alkalmazott ventilátoros kényszerhûtés alacsonyabbra méretezhetô. ha Önnek a hagyományos kisütô nem elégséges Hagyományos kisütô-ellenállás mûködés közben: Legfôbb alkalmazási területek: ÿ faipari üzemek ÿ vízmûvek, szennyvízátemelôk ÿ üzemanyag töltô állomások ÿ sütôipari létesítmények Általános tulajdonságok MÁGNESKAPCSOLÓ Kimondottan kondenátorok kapcsolására kialakított mágneskapcsolók. A segédérintkezô a fô érintkezô elött zárva elôtölti a kondenzátorokat, így csökkenti a bekapcsolási áramlökéseket. Tiszta kapacitív terhelések kapcsolására kizárólag ilyen kialakítású mágneskapcsolók használhatóak. Benedict&Jäger mágneskapcsolók Kompakt kivitel. Kalapsínre vagy panelra szerelhetô. Típus Kapcsolható kondenzátor teljesítmény csatlakozás K3-18k10 12,5 1,5-4 K3-32k K3-62k K3-90k

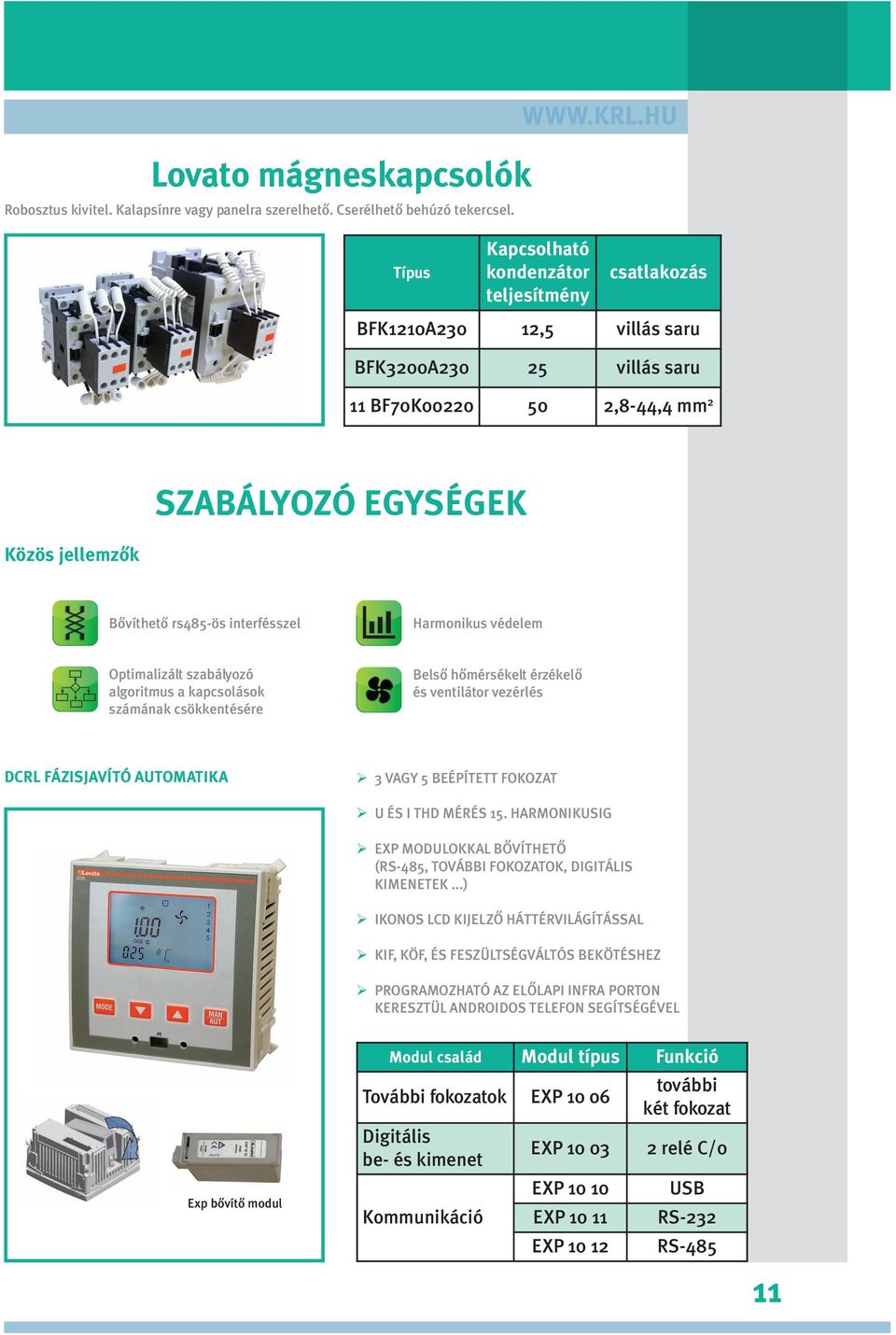

13 Lovato mágneskapcsolók Robosztus kivitel. Kalapsínre vagy panelra szerelhetô. Cserélhetô behúzó tekercsel. Típus Kapcsolható kondenzátor teljesítmény csatlakozás BFK1210A230 12,5 villás saru BFK3200A villás saru 11 BF70K ,8-44,4 mm 2 SZABÁLYOZÓ EGYSÉGEK Közös jellemzôk Bôvíthetô rs485-ös interfésszel Harmonikus védelem Optimalizált szabályozó algoritmus a kapcsolások számának csökkentésére Belsô hômérsékelt érzékelô és ventilátor vezérlés DCRL FÁZISJAVÍTÓ AUTOMATIKA ÿ 3 VAGY 5 BEÉPÍTETT FOKOZAT ÿ U ÉS I THD MÉRÉS 15. HARMONIKUSIG ÿ EXP MODULOKKAL BÔVÍTHETÔ (RS-485, TOVÁBBI FOKOZATOK, DIGITÁLIS KIMENETEK...) ÿ IKONOS LCD KIJELZÔ HÁTTÉRVILÁGÍTÁSSAL ÿ KIF, KÖF, ÉS FESZÜLTSÉGVÁLTÓS BEKÖTÉSHEZ ÿ PROGRAMOZHATÓ AZ ELÔLAPI INFRA PORTON KERESZTÜL ANDROIDOS TELEFON SEGÍTSÉGÉVEL Exp bôvítô modul Modul család Modul típus Funkció További fokozatok EXP Digitális be- és kimenet Kommunikáció további két fokozat EXP relé C/0 EXP EXP EXP USB RS-232 RS

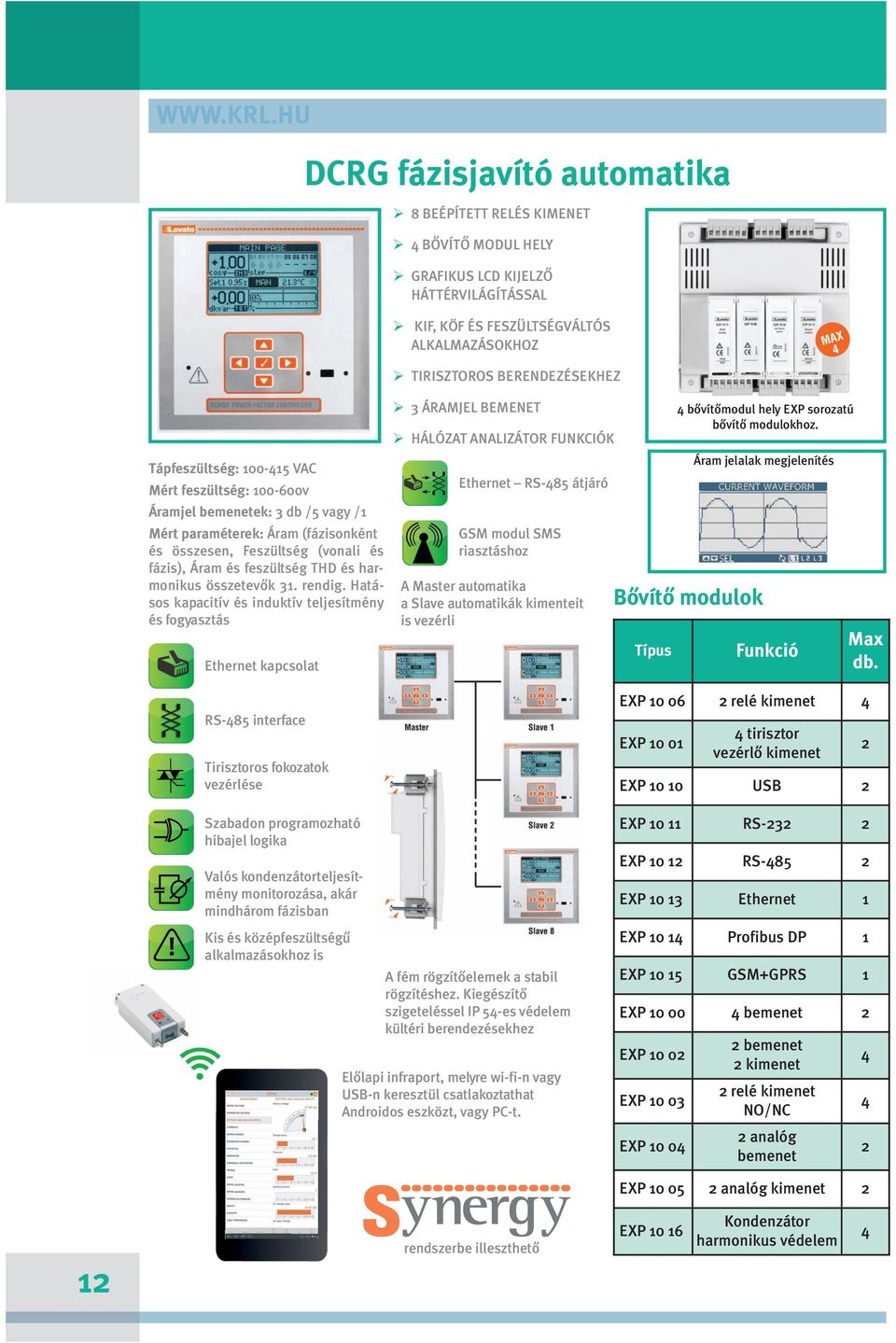

14 Tápfeszültség: VAC Mért feszültség: v Áramjel bemenetek: 3 db /5 vagy /1 Mért paraméterek: Áram (fázisonként és összesen, Feszültség (vonali és fázis), Áram és feszültség THD és harmonikus összetevôk 31. rendig. Hatásos kapacitív és induktív teljesítmény és fogyasztás Ethernet kapcsolat DCRG fázisjavító automatika ÿ 8 BEÉPÍTETT RELÉS KIMENET ÿ 4 BÔVÍTÔ MODUL HELY ÿ GRAFIKUS LCD KIJELZÔ HÁTTÉRVILÁGÍTÁSSAL ÿ KIF, KÖF ÉS FESZÜLTSÉGVÁLTÓS ALKALMAZÁSOKHOZ ÿ TIRISZTOROS BERENDEZÉSEKHEZ ÿ 3 ÁRAMJEL BEMENET ÿ HÁLÓZAT ANALIZÁTOR FUNKCIÓK Ethernet RS-485 átjáró GSM modul SMS riasztáshoz A Master automatika a Slave automatikák kimenteit is vezérli 4 bôvítômodul hely EXP sorozatú bôvítô modulokhoz. Bôvítô modulok Típus Áram jelalak megjelenítés Funkció Max db. RS-485 interface Tirisztoros fokozatok vezérlése Szabadon programozható hibajel logika Valós kondenzátorteljesítmény monitorozása, akár mindhárom fázisban Kis és középfeszültségû alkalmazásokhoz is A fém rögzítôelemek a stabil rögzítéshez. Kiegészítô szigeteléssel IP 54-es védelem kültéri berendezésekhez Elôlapi infraport, melyre wi-fi-n vagy USB-n keresztül csatlakoztathat Androidos eszközt, vagy PC-t. EXP relé kimenet 4 EXP tirisztor vezérlô kimenet EXP USB 2 EXP RS EXP RS EXP Ethernet 1 EXP Profibus DP 1 EXP GSM+GPRS 1 EXP bemenet 2 EXP EXP EXP bemenet 2 kimenet 2 relé kimenet NO/NC 2 analóg bemenet EXP analóg kimenet 2 12 rendszerbe illeszthetô EXP Kondenzátor harmonikus védelem 4

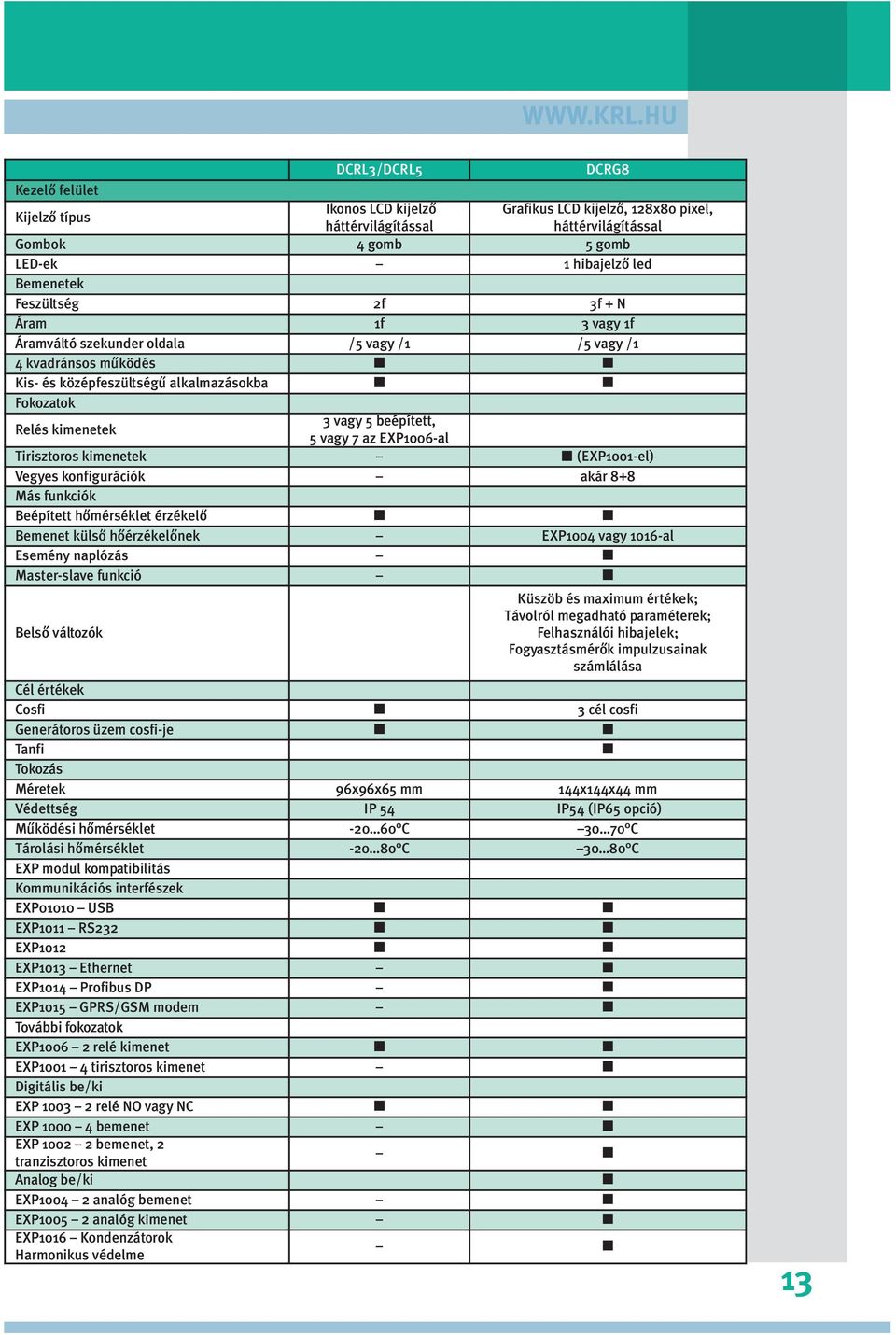

15 DCRL3/DCRL5 DCRG8 Kezelô felület Kijelzô típus Ikonos LCD kijelzô Grafikus LCD kijelzô, 128x80 pixel, háttérvilágítással háttérvilágítással Gombok 4 gomb 5 gomb LED-ek 1 hibajelzô led Bemenetek Feszültség 2f 3f + N Áram 1f 3 vagy 1f Áramváltó szekunder oldala /5 vagy /1 /5 vagy /1 4 kvadránsos mûködés n n Kis- és középfeszültségû alkalmazásokba n n Fokozatok Relés kimenetek 3 vagy 5 beépített, 5 vagy 7 az EXP1006-al Tirisztoros kimenetek n (EXP1001-el) Vegyes konfigurációk akár 8+8 Más funkciók Beépített hômérséklet érzékelô n n Bemenet külsô hôérzékelônek EXP1004 vagy 1016-al Esemény naplózás n Master-slave funkció n Belsô változók Küszöb és maximum értékek; Távolról megadható paraméterek; Felhasználói hibajelek; Fogyasztásmérôk impulzusainak számlálása Cél értékek Cosfi n 3 cél cosfi Generátoros üzem cosfi-je n n Tanfi n Tokozás Méretek 96x96x65 mm 144x144x44 mm Védettség IP 54 IP54 (IP65 opció) Mûködési hômérséklet C C Tárolási hômérséklet C C EXP modul kompatibilitás Kommunikációs interfészek EXP01010 USB n n EXP1011 RS232 n n EXP1012 n n EXP1013 Ethernet n EXP1014 Profibus DP n EXP1015 GPRS/GSM modem n További fokozatok EXP relé kimenet n n EXP tirisztoros kimenet n Digitális be/ki EXP relé NO vagy NC n n EXP bemenet n EXP bemenet, 2 tranzisztoros kimenet n Analog be/ki n EXP analóg bemenet n EXP analóg kimenet n EXP1016 Kondenzátorok Harmonikus védelme n 13

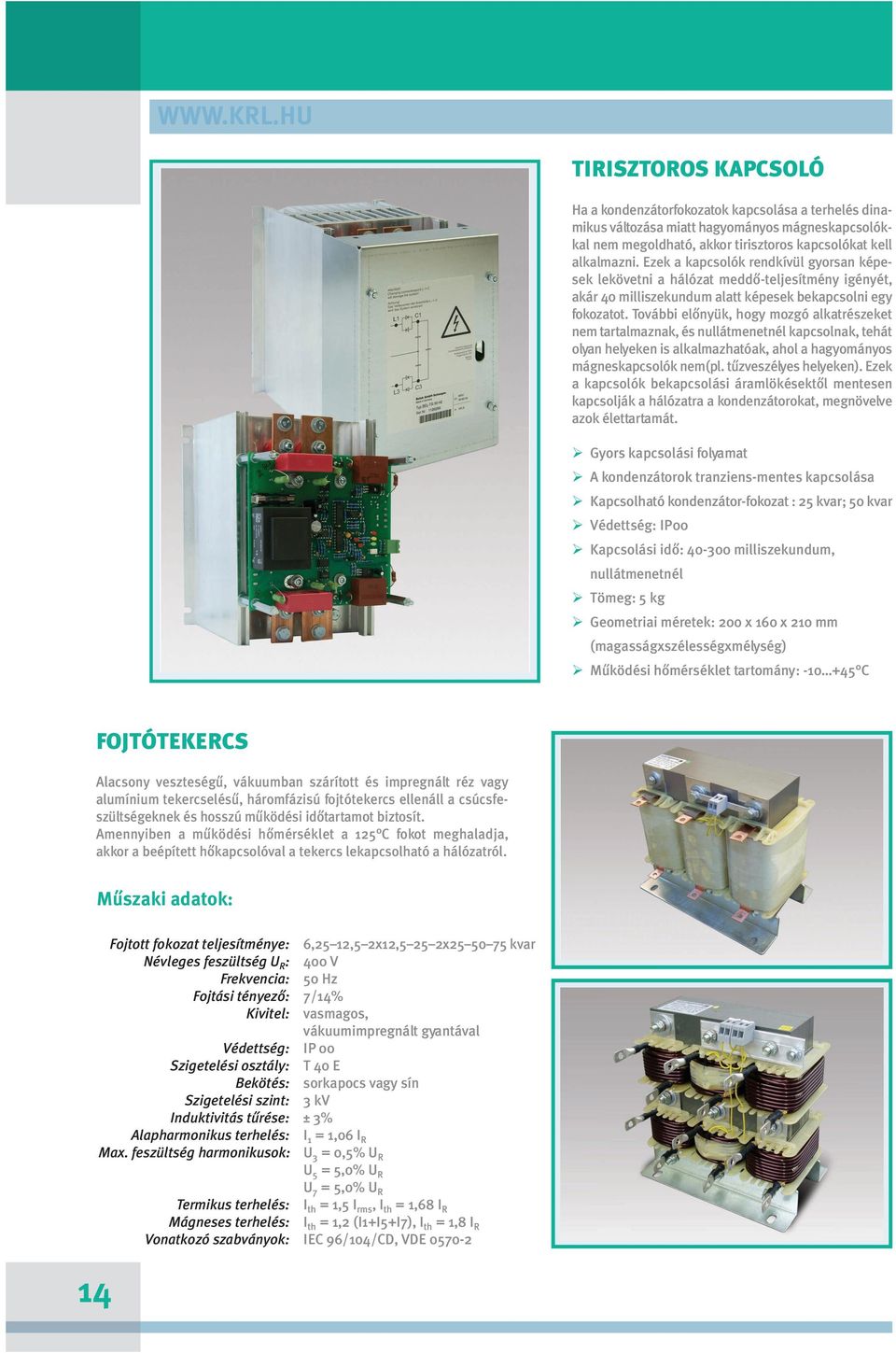

16 TIRISZTOROS KAPCSOLÓ Ha a kondenzátorfokozatok kapcsolása a terhelés dinamikus változása miatt hagyományos mágneskapcsolókkal nem megoldható, akkor tirisztoros kapcsolókat kell alkalmazni. Ezek a kapcsolók rendkívül gyorsan képesek lekövetni a hálózat meddô-teljesítmény igényét, akár 40 milliszekundum alatt képesek bekapcsolni egy fokozatot. További elônyük, hogy mozgó alkatrészeket nem tartalmaznak, és nullátmenetnél kapcsolnak, tehát olyan helyeken is alkalmazhatóak, ahol a hagyományos mágneskapcsolók nem(pl. tûzveszélyes helyeken). Ezek a kapcsolók bekapcsolási áramlökésektôl mentesen kapcsolják a hálózatra a kondenzátorokat, megnövelve azok élettartamát. ÿ Gyors kapcsolási folyamat ÿ A kondenzátorok tranziens-mentes kapcsolása ÿ Kapcsolható kondenzátor-fokozat : 25 kvar; 50 kvar ÿ Védettség: IP00 ÿ Kapcsolási idô: milliszekundum, nullátmenetnél ÿ Tömeg: 5 kg ÿ Geometriai méretek: 200 x 160 x 210 mm (magasságxszélességxmélység) ÿ Mûködési hômérséklet tartomány: C FOJTÓTEKERCS Ala csony vesz te sé gû, vá ku um ban szá rí tott és imp reg nált réz vagy alumínium te ker cse lé sû, há rom fá zi sú foj tó te kercs el len áll a csúcs fe - szültségeknek és hosszú mûködési idôtartamot biztosít. Amennyi ben a mû kö dé si hô mér sék let a 125 C fo kot meg ha lad ja, akkor a beépített hôkapcsolóval a tekercs lekapcsolható a hálózatról. Mûszaki adatok: Fojtott fokozat teljesítménye: 6,25 12,5 2x12,5 25 2x kvar Névleges feszültség U R : 400 V Frekvencia: 50 Hz Fojtási tényezô: 7/14% Kivitel: vasmagos, vákuumimpregnált gyantával Védettség: IP 00 Szigetelési osztály: T 40 E Bekötés: sorkapocs vagy sín Szigetelési szint: 3 kv Induktivitás tûrése: ± 3% Alapharmonikus terhelés: I 1 = 1,06 I R Max. feszültség harmonikusok: U 3 = 0,5% U R U 5 = 5,0% U R U 7 = 5,0% U R Termikus terhelés: I th = 1,5 I rms, I th = 1,68 I R Mágneses terhelés: I th = 1,2 (I1+I5+I7), I th = 1,8 I R Vonatkozó szabványok: IEC 96/104/CD, VDE

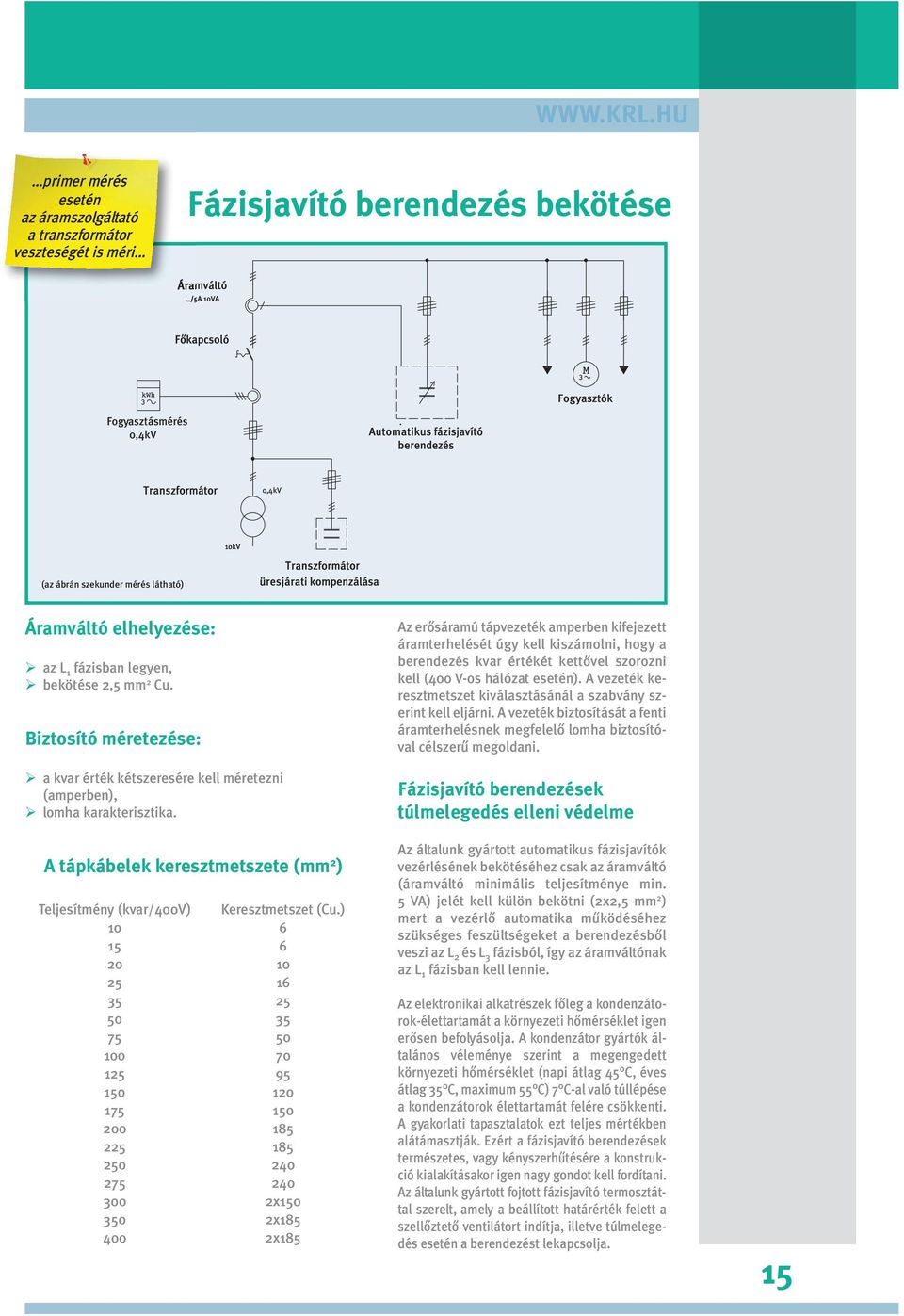

17 primer mérés esetén az áramszolgáltató a transzformátor veszteségét is méri Fázisjavító berendezés bekötése Fogyasztásmérés 0,4kV 0,4kV (az ábrán szekunder mérés látható) Áramváltó elhelyezése: ÿ az L 1 fázisban legyen, ÿ bekötése 2,5 mm 2 Cu. Biztosító méretezése: ÿ a kvar érték kétszeresére kell méretezni (amperben), ÿ lomha karakterisztika. A tápkábelek keresztmetszete (mm 2 ) Teljesítmény (kvar/400v) Keresztmetszet (Cu.) x x x185 Az erôsáramú tápvezeték amperben kifejezett áram ter he lé sét úgy kell ki szá mol ni, hogy a be ren de zés kvar ér té két ket tô vel szo roz ni kell (400 V-os há ló zat ese tén). A ve ze ték ke - resztmetszet kiválasztásánál a szabvány szerint kell eljárni. A vezeték biztosítását a fenti áramterhelésnek megfelelô lomha biztosítóval célszerû megoldani. Fázisjavító berendezések túlmelegedés elleni védelme Az általunk gyártott automatikus fázisjavítók vezérlésének bekötéséhez csak az áramváltó (áram vál tó mi ni má lis tel je sít mé nye min. 5 VA) je lét kell kü lön be köt ni (2x2,5 mm 2 ) mert a ve zér lô au to ma ti ka mû kö dé sé hez szük sé ges fe szült sé ge ket a be ren de zés bôl ve szi az L 2 és L 3 fázisból, így az áramváltónak az L 1 fázisban kell lennie. Az elektronikai alkatrészek fôleg a kondenzátorok-élettartamát a környezeti hômérséklet igen erô sen be fo lyá sol ja. A kondenzátor gyártók általános véleménye szerint a megengedett környezeti hômérséklet (napi átlag 45 C, éves átlag 35 C, maximum 55 C) 7 C-al való túllépése a kondenzátorok élettartamát felére csökkenti. A gya kor la ti ta pasz ta la tok ezt tel jes mér ték ben alá tá maszt ják. Ezért a fá zis ja ví tó be ren de zé sek ter mé sze tes, vagy kény szer hû té sé re a konst rukció kialakításakor igen nagy gondot kell fordítani. Az általunk gyártott fojtott fázisjavító termosztáttal sze rel t, amely a be ál lí tott ha tár ér ték fe lett a szel lôz te tô ven ti lá tort in dít ja, il let ve túl me le ge - dés ese tén a berendezést lekapcsolja. 15

18 KRL green protection RT típusú fázisjavító berendezés, normál és alacsonyan szennyezett hálózatra faliszekrényben Az RT típusú fázisjavító berendezés mûszaki adatai: RT típus 2010 Névleges teljesítmény: 13, kvar -ig Névleges feszültség: 400 V Max. feszültség: 1,1 Un Max. áramtorzítás: 20% Hálózati frekvencia: 50 Hz Védettség: IP 20, kültéri kivitel IP 54 Környezeti hômérséklet: C "D" hômérséklet osztály Kondenzátorok: Electronicon gyártmányú, MKP 1,25 kvar, 2,5 kvar, 5 kvar, MKPg 10 kvar, 12,5 kvar, 25 kvar 3 fá zi sú, Un=415 V, PCB men tes Kisütô ellenállások: belül csatlakoztatva Vezérlô automatika: mikroprocesszor vezérlésû, folyamatos digitális cosϕ kijelzéssel Mágneskapcsoló: speciális kondenzátor kapcsoló Szekrény: faliszekrény, porszórt Dielektrikum vesztesége: 0,2 W/kvar Cél cosϕ: 0,8 kapacitív és 0,8 induktív digitálisan állítható Áramváltó jel: CT /5A Feszültség jel: belsôleg csatlakoztatva Vonatkozó szabványok: IEC 60831, VDE 560, IEC 439/1 2 ok: MEEI tanusítvány száma: M kültéri kivitelben is rendelhetô!! Kérje ajánlatunkat! 16 MEEI által bevizsgálva: megfelelt

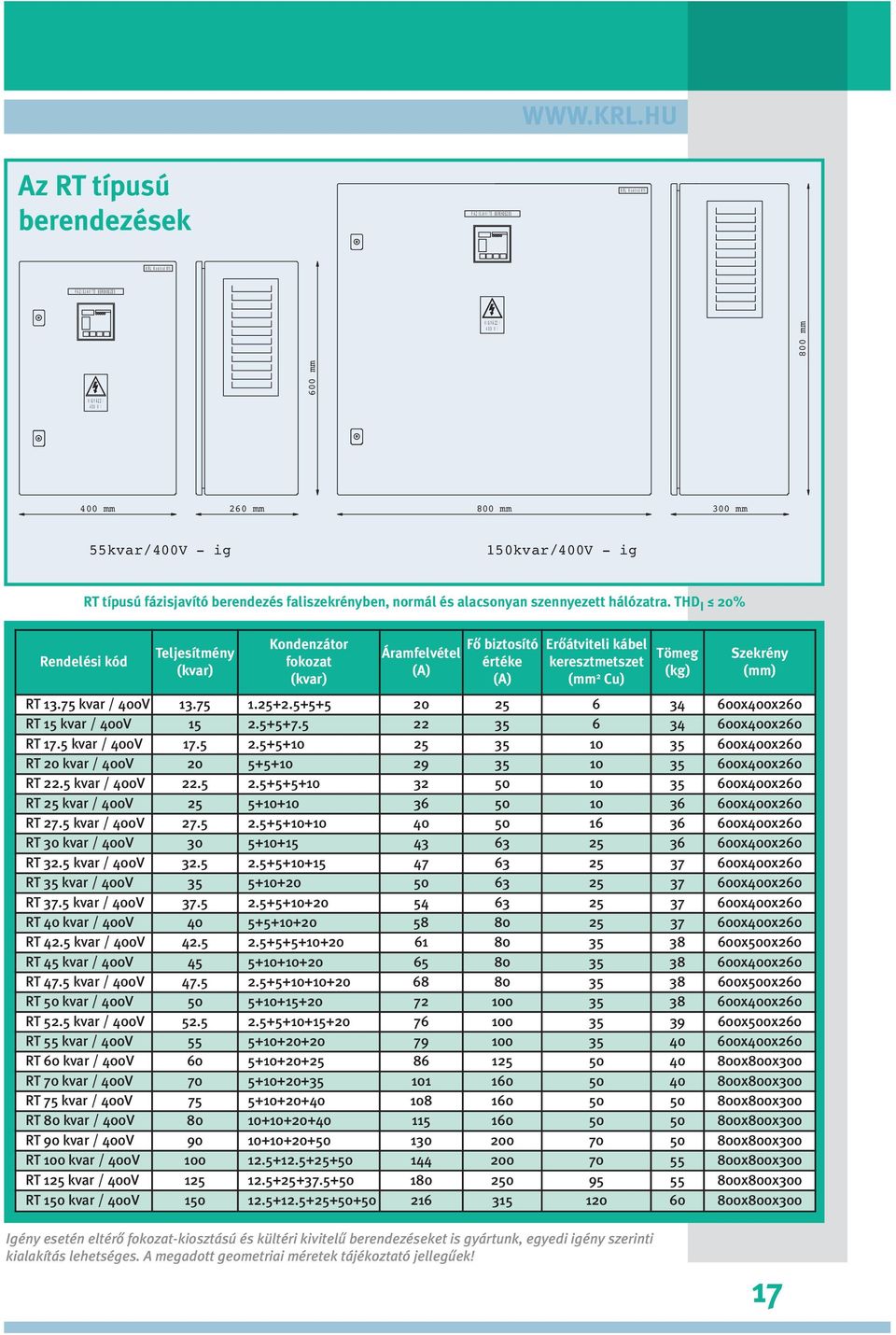

19 Az RT tí pu sú berendezések F Á Z I S J A V Í T Ó B E R E N D E Z É S K R L K o n t r o l K f t. K R L K o n t r o l K f t. F Á Z I S J A V Í T Ó B E R E N D E Z É S V I G Y Á Z Z! V! 600 mm 800 mm V I G Y Á Z Z! V! 400 mm 260 mm 800 mm 300 mm 55kvar/400V - ig 150kvar/400V - ig RT típusú fázisjavító berendezés faliszekrényben, normál és alacsonyan szennyezett hálózatra. THD I 20% Rendelési kód Teljesítmény (kvar) Kondenzátor fokozat (kvar) Áramfelvétel (A) Fô biztosító értéke (A) Erôátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Szekrény (mm) RT kvar / 400V x400x260 RT 15 kvar / 400V x400x260 RT 17.5 kvar / 400V x400x260 RT 20 kvar / 400V x400x260 RT 22.5 kvar / 400V x400x260 RT 25 kvar / 400V x400x260 RT 27.5 kvar / 400V x400x260 RT 30 kvar / 400V x400x260 RT 32.5 kvar / 400V x400x260 RT 35 kvar / 400V x400x260 RT 37.5 kvar / 400V x400x260 RT 40 kvar / 400V x400x260 RT 42.5 kvar / 400V x500x260 RT 45 kvar / 400V x400x260 RT 47.5 kvar / 400V x500x260 RT 50 kvar / 400V x400x260 RT 52.5 kvar / 400V x500x260 RT 55 kvar / 400V x400x260 RT 60 kvar / 400V x800x300 RT 70 kvar / 400V x800x300 RT 75 kvar / 400V x800x300 RT 80 kvar / 400V x800x300 RT 90 kvar / 400V x800x300 RT 100 kvar / 400V x800x300 RT 125 kvar / 400V x800x300 RT 150 kvar / 400V x800x300 Igény esetén eltérô fokozat-kiosztású és kültéri kivitelû berendezéseket is gyártunk, egyedi igény szerinti kialakítás lehetséges. A megadott geometriai méretek tájékoztató jellegûek! 17

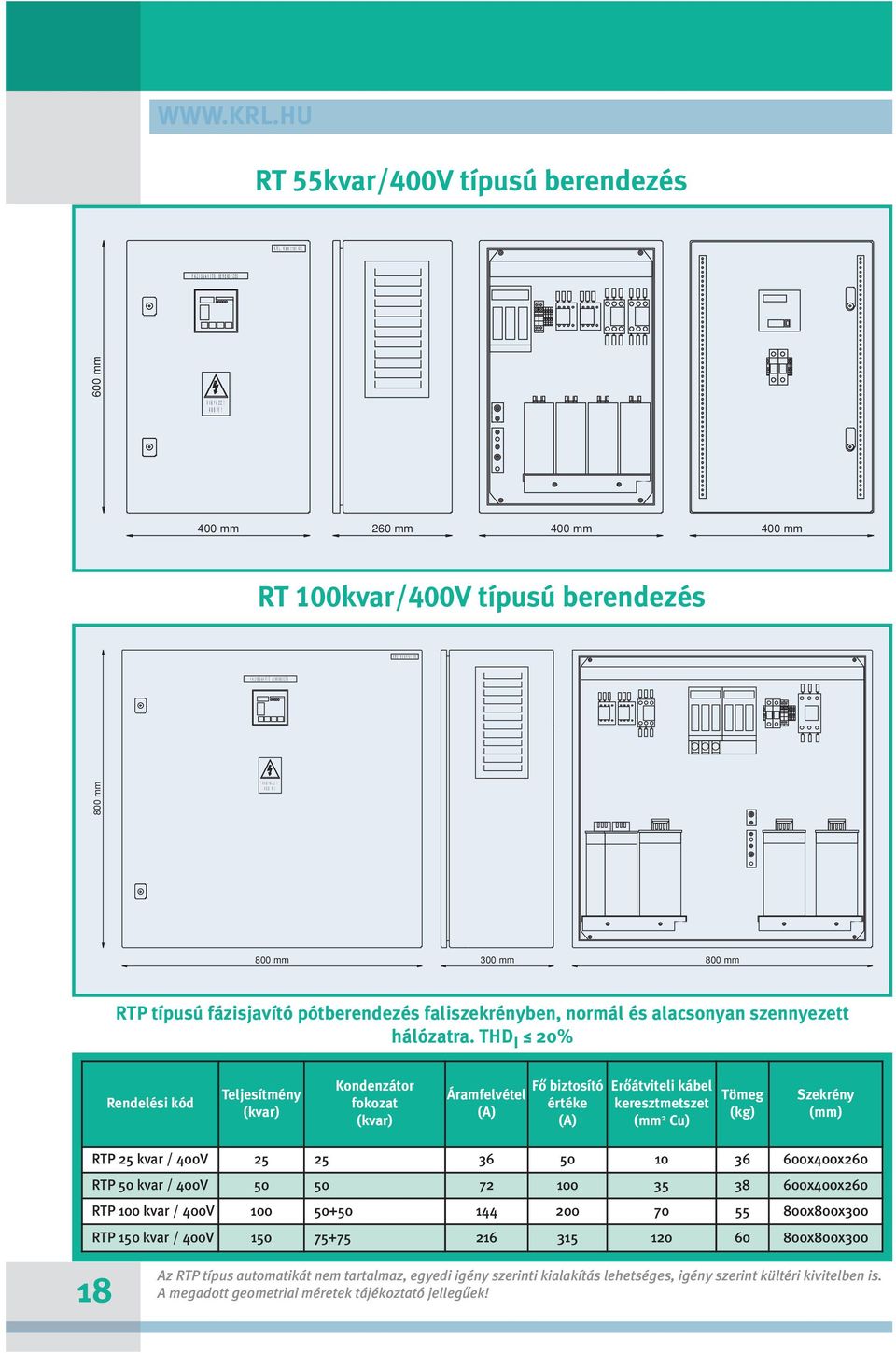

20 F Á Z I S J A V Í T Ó B E R E N D E Z É S RT 55kvar/400V típusú berendezés K R L K o n t r o l K f t. F Á Z I S J A V Í T Ó B E R E N D E Z É S 600 mm V I G Y Á Z Z! V! 400 mm 260 mm 400 mm 400 mm RT 100kvar/400V típusú berendezés K R L K o n t r o l K f t. 800 mm V I G Y Á Z Z! V! 800 mm 300 mm 800 mm RTP típusú fázisjavító pótberendezés faliszekrényben, normál és alacsonyan szennyezett hálózatra. THD I 20% Rendelési kód Teljesítmény (kvar) Kondenzátor fokozat (kvar) Áramfelvétel (A) Fô biztosító értéke (A) Erôátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Szekrény (mm) RTP 25 kvar / 400V x400x260 RTP 50 kvar / 400V x400x260 RTP 100 kvar / 400V x800x300 RTP 150 kvar / 400V x800x Az RTP típus automatikát nem tartalmaz, egyedi igény szerinti kialakítás lehetséges, igény szerint kültéri kivitelben is. A megadott geometriai méretek tájékoztató jellegûek!

21 FS típusú fázisjavító berendezés, normál és alacsonyan szennyezett hálózatra állószekrényben Az FS típusú fázisjavító berendezés mûszaki adatai: Névleges teljesítmény: kvar -ig Modulteljesítmény: max. 100 kvar Névleges feszültség: 400 V Max. feszültség: 1,1 Un Max. áramtorzítás: 20% Hálózati frekvencia: 50 Hz Védettség: IP 20, kültéri kivitel IP 54 Környezeti hômérséklet: C "D" hômérséklet osztály Hûtés: beltéri kivitelnél természetes hûtés, kültéri kivitelnél ventilátoros kényszerhûtés Kondenzátorok: Electronicon gyártmányú, MKPg 12,5 kvar, 25 kvar, 3 fá zi sú, Un=415V, PCB men tes Kisütô ellenállások: belül csatlakoztatva Vezérlô automatika: mikroprocesszor vezérlésû folyamatos digitális cosϕ kijelzéssel Mágneskapcsoló: speciális kondenzátor kapcsoló Szekrény: sorszekrény, porszórt Dielektrikum veszteség: 0,2 W/kvar Cél cosϕ: 0,8 kapacitív és 0,8 in duk tív között digitálisan állítható Áramváltó jel: CT /5A Vonatkozó szabványok: IEC 60831, VDE 560, IEC 439/1 2 TÜV tanusítvány száma: ME KRL green protection betáplálás választható, nem feláras, de jelezni kell által bevizsgálva KRL Kontrol Kft. KRL Kontrol Kft. KRL Kontrol Kft. FÁZISJAVÍTÓ BERENDEZÉS FÁZISJAVÍTÓ BERENDEZÉS FÁZISJAVÍTÓ BERENDEZÉS KRL Kontrol Kft. FÁZISJAVÍTÓ BERENDEZÉS VIGYÁZZ! V! VIGYÁZZ! V! VIGYÁZZ! V! VIGYÁZZ! V! 1800 mm 1820 mm 2000 mm 2020 mm 2200 mm 2220 mm 600 mm 600 mm 600 mm 800 mm 200kvar/400V - ig 400kvar/400V - ig 500kvar/400V - ig 600kvar/400V - ig 19

22 ha a transzformátor teljesítményének 35%-nál több kondenzátor kell, már az FO típus javasolt Rendelési kód Teljesítmény (kvar) FS típusú fázisjavító alapberendezés, normál és alacsonyan szennyezett hálózatra állószekrényben THD I 20% Kondenzátor fokozat (kvar) Áramfelvétel (A) Fô biztosító értéke (A) Erô átviteli kábel keresztmetszet (mm 2 Cu) Szekrény (mm) FS 100 kvar / 400V x2000x FS kvar / 400V 112, x2000x FS 125 kvar / 400V x2000x FS kvar / 400V 137, x2000x FS 150 kvar / 400V x x2000x FS kvar / 400V 162, x x2000x FS 175 kvar / 400V x x2000x FS kvar / 400V 187, x x2000x FS 200 kvar / 400V x x2000x FS kvar / 400V 212, x x2000x FS 225 kvar / 400V x x2000x FS kvar / 400V 237, x x2000x FS 250 kvar / 400V x x2000x FS kvar / 400V 262, x x2000x FS 275 kvar / 400V x x2000x FS kvar / 400V 287, x x x2000x FS 300 kvar / 400V x x x2000x FS 325 kvar / 400V x x x2000x FS 350 kvar / 400V x x x2000x FS 375 kvar / 400V x x400 2x x2000x FS 400 kvar / 400V x x400 2x x2000x FS 425 kvar / 400V x x400 2x x2200x FS 450 kvar / 400V x x x2200x FS 475 kvar / 400V x x x2200x FS 500 kvar / 400V x x x2200x FS 550 kvar / 400V x x x2200x FS 600 kvar / 400V x x630 4x x2200x Tömeg (kg) FSP típusú fázisjavító pótberendezés, normál és alacsonyan szennyezett hálózatra. THD I 20% Rendelési kód Teljesítmény (kvar) Kondenzátor fokozat (kvar) Áramfelvétel (A) Fô biztosító értéke (A) Erôátviteli kábel keresztmetszet (mm 2 Cu) Szekrény (mm) FSP 100 kvar / 400V 100 2x x2000x FSP 200 kvar / 400V 200 4x x2000x FSP 300 kvar / 400V 300 6x x x2000x FSP 400 kvar / 400V 400 8x x400 2x x2000x FSP 500 kvar / 400V x x x2200x FSP 600 kvar / 400V x x630 4x x2200x Tömeg (kg) 20 Igény ese tén el té rô fo ko zat-ki osz tá sú és kültéri kivitelû be ren de zé se ket is gyár tunk. Az FSP típus automatikát nem tartalmaz, egyedi igény szerinti kialakítás lehetséges. A megadott geometriai méretek tájékoztató jellegûek! A 75 kvar fokozat is elérhetô. A fokozat kiosztás tájékoztató jellegû. A gyártó fenntartja a jogot a megrendelô részére a legoptimálisabb fokozat kiosztásra.

23 FS 400 kvar/400v típusú berendezés KRL Kontrol FÁZISJAVÍTÓ BERENDEZÉS VIGYÁZZ! 400V! 2020 mm 600 mm 600 mm 600 mm 21

24 FÁZISJAVÍTÓ VIGYÁZZ! V! BERENDEZÉS KRL Kontrol Kft. FÁZISJAVÍTÓ VIGYÁZZ! V! BERENDEZÉS KRL Kontrol Kft. FÁZISJAVÍTÓ VIGYÁZZ! V! BERENDEZÉS KRL Kontrol Kft. FÁZISJAVÍTÓ VIGYÁZZ! V! BERENDEZÉS KRL Kontrol Kft. Nagydíj a 7% és a 14% között nagy különbség van FO típusú fojtott fázisjavító berendezés, erôsen szennyezett hálózatra állószekrényben Az FO típusú fázisjavító berendezés mûszaki adatai: BETÁPLÁLÁS VÁLASZTHATÓ Névleges teljesítmény: kvar -ig Névleges feszültség: 400 V által bevizsgálva Max. feszültség: 1,1 Un Max. áramtorzítás: 50% Hálózati frekvencia: 50 Hz Fojtási frekvencia: 189 Hz (p=7%) vagy 134 Hz (p=14%) Védettség: IP 20, kültéri kivitel IP 54 Környezeti hômérséklet: C "D" hômérséklet osztály Hûtés: ventilátoros szellôzés Túlmelegedés védelem: a berendezés termosztátos védelemmel ellátott Kondenzátorok: Electronicon gyártmányú, MKPg 3 fázisú, értékük a tekercshez illesztett, PCB men tes Un=440 V ha p=7%, Un=480 vagy 525 V ha p=14% Kisütô ellenállások: belül csatlakoztatva Vezérlô automatika: mikroprocesszor vezérlésû folyamatos digitális cosϕ kijelzéssel Mágneskapcsoló: speciális kondenzátor kapcsoló Szekrény: sorszekrény, porszórt Fojtótekercs: vákuumban impregnált, melegedés érzékelôvel védett Dielektrikum veszteség: 0,2 W/kvar Fojtott fokozat vesztesége: 5 W/kvar Cél cosϕ: 0,8 kapacitív és 0,8 induktív digitálisan állítható Áramváltó jel: CT /5A Feszültség jel: belsôleg csatlakoztatva Vonatkozó szabványok: IEC 60831, VDE 560, IEC 439/1 2 TÜV tanusítvány száma: ME mm 2040 mm 2200 mm 2240 mm 2000 mm 2040 mm 2200 mm 2240 mm 600 mm 600 mm 800 mm 800 mm FO7 200kvar/400V - ig FO7 250kvar/400V - ig FO7 400kvar/400V - ig FO7 400kvar/400V - ig FO1 150kvar/400V - ig FO1 200kvar/400V - ig FO1 300kvar/400V - ig FO1 400kvar/400V - ig 22

25 FO típusú fojtott alap fázisjavító berendezés, erôsen szennyezett hálózatra. THD I 50% Rendelési kód Teljesítmény (kvar) Kondenzátor fokozat (kvar) Áramfelvétel (A) Fô Erôátviteli biztosító kábel értéke keresztmetszet (A) (mm 2 Cu) Szekrény méret (mm) Tömeg (kg) FO7 25 kvar / 400V x800x FO1 25 kvar / 400V x800x FO kvar / 400V x x800x FO kvar / 400V x x800x FO kvar / 400V x800x FO kvar / 400V x800x FO7 50 kvar / 400V x2000x FO1 50 kvar / 400V x2000x FO kvar / 400V x2000x FO kvar / 400V x2000x FO7 75 kvar / 400V x x2000x FO1 75 kvar / 400V x x2000x FO kvar / 400V x x2000x FO kvar / 400V x x2000x FO7 100 kvar / 400V x2000x FO1 100 kvar / 400V x2000x FO kvar / 400V x2000x FO kvar / 400V x2000x FO7 125 kvar / 400V x2000x FO1 125 kvar / 400V x2000x FO kvar / 400V x x2000x FO kvar / 400V x x2000x FO7 150 kvar / 400V x x2000x FO1 150 kvar / 400V x x2000x FO kvar / 400V x2000x FO7 175 kvar / 400V x x2000x FO1 175 kvar / 400V x x2000x FO7 200 kvar / 400V x x2000x FO1 200 kvar / 400V x x2200x FO kvar / 400V x x2200x FO kvar / 400V x x2200x FO7 225 kvar / 400V x x2200x FO7 225 kvar / 400V x2000x FO1 225 kvar / 400V x x2200x FO kvar / 400V x x2200x FO kvar / 400V x2000x FO kvar / 400V x x2200x FO7 250 kvar / 400V x x2200x FO1 250 kvar / 400V x x2200x FO7 275 kvar / 400V x x2000x FO1 275 kvar / 400V x x2000x FO kvar / 400V x x x2000x FO kvar / 400V x x x2000x FO7 300 kvar / 400V x x x2000x FO1 300 kvar / 400V x x x2000x FO7 300 kvar / 400V 300 6x x x2000x FO1 300 kvar / 400V 300 6x x x2000x FO7 325 kvar / 400V x x x2000x FO1 325 kvar / 400V x x x2000x FO7 350 kvar / 400V x x x2000x FO1 350 kvar / 400V x x x2000x FO7 375 kvar / 400V x x400 2x x2000x FO1 375 kvar / 400V x x400 2x x2000x FO7 400 kvar / 400V x x400 2x x2000x FO1 400 kvar / 400V x x400 2x x2200x FO7 400 kvar / 400V 400 8x x400 2x x2000x FO1 400 kvar / 400V 400 8x x400 2x x2200x Igény esetén eltérô fokozat-kiosztású és kültéri kivitelû berendezéseket is gyártunk, egyedi igény szerinti kialakítás lehetséges. A megadott geometriai méretek tájékoztató jellegûek! A 75 kvar fokozat is elérhetô. A fokozat kiosztás 23 tájékoztató jellegû. A gyártó fenntartja a jogot a megrendelô részére a legoptimálisabb fokozat kiosztásra. Fojtási tényezô (%)

26 FO7 200 kvar/400v típusú berendezés KR L Kontrol FÁZISJAVÍTÓ BERENDEZÉS VIGYÁZZ! 400V! 2040 mm 600 mm 600 mm 600 mm FOP típusú fojtott fázisjavító pótberendezés, erôsen szennyezett hálózatra. THD I 50% Rendelési kód Teljesítmény (kvar) Kondenzátor fokozat (kvar) Áramfelvétel (A) Fô biztosító értéke (A) Erôátviteli kábel keresztmetszet (mm 2 Cu) Szekrény méret (mm) Tömeg (kg) Fojtási tényezô (%) FOP7 100 kvar / 400V 100 2x x2000x FOP1 100 kvar / 400V 100 2x x2000x FOP7 150 kvar / 400V 150 3x x2000x FOP1 150 kvar / 400V 150 3x x2000x FOP7 200 kvar / 400V 200 4x x2000x FOP1 200 kvar / 400V 200 4x x2000x FOP7 250 kvar / 400V 250 5x x2200x FOP1 250 kvar / 400V 250 5x x2200x FOP7 300 kvar / 400V 300 6x x x2000x FOP1 300 kvar / 400V 300 6x x x2000x FOP7 350 kvar / 400V 350 7x x x2000x FOP1 350 kvar / 400V 350 7x x x2000x FOP7 400 kvar / 400V 400 8x x400 2x x2000x FOP1 400 kvar / 400V 400 8x x400 2x x2000x FOP típus automatikát nem tartalmaz, egyedi igény szerinti kialakítás lehetséges, igény szerint kültéri kivitelben is. A megadott geometriai méretek tájékoztató jellegûek! A 75 kvar fokozat is elérhetô. A fokozat kiosztás tájékoztató jellegû. A gyártó fenntartja a jogot a megrendelô részére a legoptimálisabb fokozat kiosztásra.
