1 BEBURKOL-LAK Csapatmunkában a nehéz részletek is megoldhatók Dr. Birghoffer Péter okl. építészmérnök

2 BEBURKOL-LAK Csapatmunkában a nehéz részletek is megoldhatók KIASMA Museum of Contemporary Art, Helsinki, Építész: Steven Hall Architects

3 Hotel TSCHUGGEN, Bergoase in Arosa, Svájc, Építész: Mario Botta

4 HOGYAN JELENIK MEG TETŐRŐL-LEKÚSZÓ-TETŐ? CSOMAGOLJUK BE A HÁZAT! TETŐ-E A TETŐ A HOMLOKZATON? CSAK SZEGÉLYEZÉS? VAGY ÉPÍTÉSZETILEG IS TÖBB? AZ ÁLLÓKORCOS FÜGGŐLEGES TETŐK KIALAKÍTÁSA EGYÉB HOMLOKZATI RENDSZEREK - RHEINZINK -RE HANGOLVA TETŐN Ő SZOKÁSOS VASTAG HŐSZIGETELÉS Ő HOMLOKZATON: KELL-E TÖBB? CSAPATMUNKA NÉLKÜL MI LESZ A VÉGEREDMÉNY?

5 Honnan indult? Az első lépés. Családiház, XII. Budapest, Építész: Széll László

6 Honnan indult? A második lépés. Családiház, XII. Budapest, Építész: Széll László

7 Burkolni és védeni Honnan indult? A harmadik lépés. Családiház, XII. Budapest, Építész: Széll László

8 Burkolni és védeni Honnan indult? A negyedik lépés. Családiház, XII. Budapest, Építész: Széll László

9 Honnan indult? Az ötödik lépés. Családiház, XII. Budapest, Építész: Széll László

10 Honnan indult? A hatodik lépés. Családiház, XII. Budapest, Építész: Széll László

11 Honnan indult? A hetedik lépés. TAMSA Irodaépület, Veracruz, Mexikó, Építész: Caruso & Torricella, Milano (I)

12 Irodaépület, Prága (CZ), Építész: AHK Építésziroda

14 Építészeti példák

15 Libeskind-Villa

16 Libeskind-Villa az eredeti

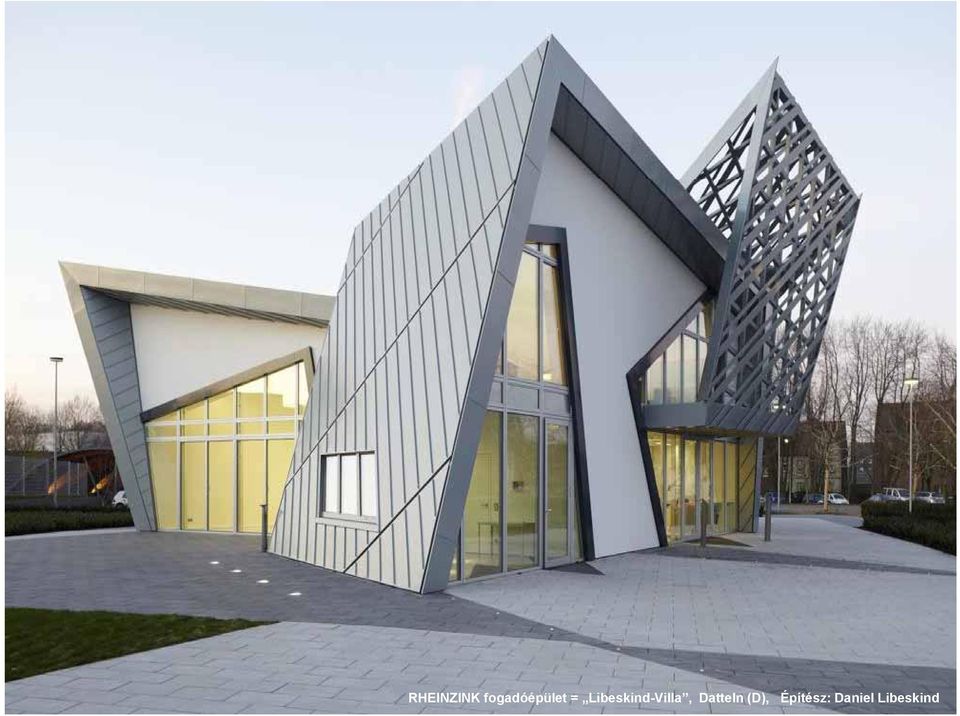

17 RHEINZINK fogadóépület = Libeskind-Villa, Datteln (D), Építész: Daniel Libeskind

18 Tető? Homlokzat?

19 az első adaptáció. Ticino, Svájc (Lago Maggiore-tónál)

20 Konferencia és Kiállítási Központ, Ausztrália

21 Becsomagolt ház Cinkház, Szlovákia

22 ,, Építész:.

23 Levegőminőség mérő állomás Levegőminőség-mérő Állomás, Budapest, Kosztolányi D. tér, Építész: Palatium Stúdió Kft.

24 Levegőminőség-mérő Állomás, Budapest, Kosztolányi D. tér, Építész:.. Levegőminőség-mérő Állomás, Budapest, Kosztolányi D. tér, Építész: Palatium Stúdió Kft.

25 Capital Square Irodaház Capital Square Irodaház, Budapest, Építész: Guczogi György, Finta és Társai Építész Stúdió Kft.

26 Capital Square Irodaház, Budapest, Építész: Finta és Társai Építész Stúdió Kft.

27 Capital Square Irodaház, Budapest, Építész: Finta és Társai Építész Stúdió Kft.

28 I-Max Mozi, Bukarest (RO)

29 Kultúrház, Middelfart, DK)

31 Tető vagy homlokzat?

32 Geffen Alapítványi Épület, Beverly Hills (USA), Építész: Gwathmey Siegel & Associate Architects

33 Super Highway Telecommunikációs Központ, Szöul, (Korea), Építész: Space oh Associates

34 Tető a homlokzaton! Zsidó Múzeum, Berlin (D), Építész: Daniel Libeskind

35 Suzuki Top Autószalon, Budapest, XIII. kerület, Építész: Kiss Gyula, Járomi Irén

36 Társasház, Budapest, Építész: Marillai-Szabó Építésziroda

37 ALLEE Bevásárlóközpont Újbuda-Városközpont

38 ALLEE Bevásárlóközpont ALLEE Bevásárlóközpont, Budapest, Építész: Fekete Antal, Finta Stúdió

39 Allee Bevásárlóközpont, Budapest, Építész: Finta Stúdió, Fekete István

42 RHEINZINK patina pro blue-grey.

44 Tetőszegély ami már szinte homlokzat Családiház, IV. Budapest, Remetehegyi út

45 Családiház, IV. Budapest, Remetehegyi út

46 Burkolni és védeni

47 Tetőszegélyezés, vagy homlokzat? Építészet! Lapp Parlament, Karasjok (N), Építész: Stein Halvorsen AS Sivilarkitekter

48 Oromszegély? Inkább tudatos tervezés Családiház, Németország

49 Tetőszegély amitől élni kezd a ház! az eredeti XIII. Kerületi Önkormányzat, Budapest Építész: Német Tamás, Budai Építész Műhely

50 Fotó Kommunikációs Központ, Szlovákia

54 Blue-grey Graphite-grey

55 Blue-grey University Surrey, Surrey (GB) University Surrey (GB)

56 Állókorcos függőleges tetők feltételei Ha nem előpatinásított az anyag.

57 Kisebb korcolási tengelytávolság! MAX. 50 CM

58 Korctávolság MAX. 50 CM Kiscelli Lakópark, III. Budapest, Bécsi út

59 Elemek hosszúsága max. 4 m VITRA Center, Birsfelden bei Basel (CH), Építész: Frank O. Gehry

60 Nagyobb lemezvastagság! min. 0,80 mm

61 Derékszögű állókorc!

62 Hőmozgás biztosítása FIX CSÚSZÓ

63 Háttérváz szerkezettel Átszellőző légrés Deszka aljzattal Trapézlemez aljzattal

64 Trapézlemez aljzattal RHEINZINK Trapézlemez aljzat Átszellőző légrés

65 Függőleges tetők - háttérváz szerkezeten

66 Homlokzatburkolat felső lezárása fallefedés alatt Külső sarok kialakítása Homlokzatburkolat lábazati kialakítása

67 Tető homlokzat átmenet kialakítása

68 Tűzvédelmi követelmények - A RHEINZINK-homlokzatburkolatok és azok aljzatának tervezése során a tetőkhöz képest a tűzvédelem területén magasabb szintű előírásokat kell kielégíteni. - Fokozott tűzvédelmi követelményeket elsősorban középmagas és magas besorolású épületek homlokzatain kell kielégíteni.

69 A homlokzati falakkal szembeni tûzállósági követelményeket az MSZ 595-3:1986 Építmények tûzvédelme. Épületszerkezetek tûzállósági követelményei szabvány határozza meg: Nyílásos homlokzati falakkal, valamint üvegezett homlokzatokkal szemben az alábbi követelményeket kell támasztani: - kettõ- vagy többszintes, legfeljebb azonban 13,65 m legfelsõ használati szintû épületekben egyazon tûzszakaszhoz tartozó, egymás feletti szintek között a homlokzati tûzterjedés határértéke III-V. tûzállósági fokozatú épületekben legalább 0,2 óra, illetve a III. tûzállósági fokozatú épületekben legalább 0,5 óra; - az I. tûzállósági fokozatú, valamint a középmagas és magas épületekben, továbbá az éghetõ külsõ homlokzatburkolatot tartalmazó épületek esetében a homlokzati tûzterjedés határértéke legalább az épületszintek közötti födémek tûzállósági határérték követelményének feleljen meg. Homlokzati tûzterjedési határérték: a szabványos vizsgálat (MSZ 14800/6:1980 Tûzállósági vizsgálatok. Tûzterjedés vizsgálata épülethomlokzaton ) kezdetétõl számított, a tûznek az épületszerkezeteken történõ terjedésére jellemzõ határállapot bekövetkezéséig eltelt idõ órában vagy percben (Th vagy Tt). (MSZ 595/1, pontja) A tûzszakaszok közötti tûzterjedés megakadályozása céljából az épületek homlokzatán, tûzszakaszonként, a tûzgátló szerkezetek vonalában (tûzfalak, tûzgátló falak és tûzgátló födémek elõtt) tûzterjedés-gátakat kell kiképezni. Az MSZ 595-1:1986 Építmények tûzvédelme. Fogalommeghatározások szabvány meghatározza az épületek magasságának tûzvédelmi szempontok szerinti besorolását: - középmagas épület: amelyben a legfelsõ építményszint szintmagassága 13,65 m és 30 m között van; - magas épület: amelyben a legfelsõ építményszint szintmagassága 30 m-t meghaladja. Ez alapján az MSZ 595-4:1986 Építmények tûzvédelme. Középmagas és magas épületek tûzvédelmi elõírásai szabvány különleges követelményeket határoz meg a középmagas és a magas épületekre. (A 13,65 m alatti legfelsõ szint magasságú építmények egyszintes illetve többszintes épületek.) Az egyes homlokzati szerkezetek tûzállóságát az MSZ :1980 Tûzállósági vizsgálatok. Tûzterjedés vizsgálata épülethomlokzaton szabvány alapján kell minõsíteni.

71 RHEINZINK homlokzati rendszerek

72 RHEINZINK -Csap/Hornyos panel

73

74 RHEINZINK -Horizontális panel

75

76 RHEINZINK -Vízorros panel

77

78 RHEINZINK -Hullámlemez

79

80

81

82 RHEINZINK -Nagyrombusz elemek

83

84

85

86

87 RHEINZINK -Kazettás burkolat

89 Hőszigetelés Akár 20 cm

90 Ide még valami szerkezeti kép

91 HOGYAN JELENIK MEG TETŐRŐL-LEKÚSZÓ-TETŐ? CSOMAGOLJUK BE A HÁZAT! TETŐ-E A TETŐ A HOMLOKZATON? CSAK SZEGÉLYEZÉS? VAGY ÉPÍTÉSZETILEG IS TÖBB? AZ ÁLLÓKORCOS FÜGGŐLEGES TETŐK KIALAKÍTÁSA EGYÉB HOMLOKZATI RENDSZEREK - RHEINZINK -RE HANGOLVA TETŐN Ő SZOKÁSOS VASTAG HŐSZIGETELÉS Ő HOMLOKZATON: KELL-E TÖBB? CSAPATMUNKÁVAL ÉS CSAPATMUNKA NÉLKÜL MI LESZ A VÉGEREDMÉNY?

92 Csapatmunkával

93

94 Csapatmunka nélkül Lidl Áruház, Budapest, Nagytétényi út

95 Nem kielégített követelmények következményeik Lidl Áruház, Szentendre, Dózsa Gy. út

96 Csapatmunkával és nélküle

97 Csapatmunka

98

99 Köszönöm a figyelmüket!
