Mintha sínen fűrészelne.

Átírás

1 Mintha sínen fűrészelne.

2 Vágás körfűrésszel 03 Alkalmazások áttekintése 43 Gépek áttekintése 44 Merülőfűrészek 46 TS 55, TS 75 Építőipari körfűrész 50 AXT 50 Áttekintés: a rendszer és a tartozékok 51 Körfűrészlapok Valószínűleg senki más nem igazodik olyannyira a gyakorlati alkalmazás igényeihez a kézi fűrészek kifejlesztésénél, mint a Festool. Ezért találtuk fel már több mint 40 évvel ezelőtt a vezetősínt, a merülőfűrésszel pedig ismételten új mércét állítunk fel. Együttesen azt a kiemelkedő tulajdonságot képviselik, amely a Festool-t egyedülállóvá teszi: a rendszerben való gondolkodást. 41

3 Vágás körfűrésszel Gyorsabb út a tiszta vágáshoz. Biztonságosan befogás és tökéletes vezetés: a merülőfűrész az MFT-vel társítva. A modern kézi körfűrészeknek számos elvárásnak kell eleget tenniük A mobilizálhatóság és a sokoldalúság mellett majdnem ugyanolyan precízen kell működniük, mint a telepített gépeknek. A Festool ezt is lehetővé teszi. A merülőfűrészek pontosan illeszkednek a vezetősínhez. Az eredmény: egyenes és kipattogzásmentes vágás a szabadalmaztatott kipattogzásgátlónak köszönhetően. A TS 55 és a TS 75 merülőfűrészek példamutatóan sokoldalúak és mobilizálhatóak: több kitüntető tulajdonsággal rendelkeznek, mint pl. a FastFix fűrészlap csere vagy az intelligens MMC elektronika. Az a szerszám, amely már egyedi készülékként is nagy hatást gyakorol Önre, lelkesedéssel fogja eltölteni a rendszerelőnyökkel kiegészítve. A vezetősín, a kombi szögmérő, a multifunkcionális asztal és az elszívóra való egyszerű csatlakozás ésszerűen kiegészíti egymást és hozzásegíti Önt az optimális eredmény eléréséhez. Áttekintés az előnyökről: A sín segítségével mindig pontosan az előrajzolt vonalon fűrészel Kipattogzásmentes vágás Hosszú élettartam és robosztus kivitel FastFix fűrészlap csere Sokoldalúan alkalmazható a vezetősínnel és a multifunkcionális asztallal Mindkét oldalon kipattogzásmentes fűrészelés a vezetősínnek és a felszerelhető kipattogzásgátlónak köszönhetően. Praktikus megoldás mindenféle kivágáshoz: a Festool merülőfűrésszel és a vezetősínnel biztosan és pontosan vág még komplikált mértani alakzatokat is. A rendszer A Festool nem csupán készülékekben, hanem rendszerekben gondolkozik. Hogy jobban, gyorsabban és könnyebben menjen a munka. A fűrészlap rendszer. Az optimális fűrészlappal éri el a legjobb eredményt. Ezért a Festool saját maga fejleszti ki és optimalizálja az összes fűrészlapot. A körfűrészlapokat a 52. oldaltól kezdve találja + + A vezető rendszer. A precíz és kipattogzásmentes fűrészeléshez csak egyetlen út vezet: A Festool vezetősín rendszer. A vezető rendszereket a 291. oldaltól kezdve találja 42

4 Vágás körfűrésszel Alkalmazások áttekintése Áttekintés az alkalmazási lehetőségekről kézi körfűrészek Ön tudja a legjobban, hogy mi a legfontosabb munka a feladatai között. Az alábbi táblázatban bemutatjuk a tipikus alkalmazásokat és a készülékek erős oldalait A további részleteket a következő oldalak tartalmazzák. Így biztosan megtalálja az optimális megoldást. Merülőfűrészek Építőipari körfűrész Maximális vágási mélység TS mm TS mm AXT 50 LA 47 mm Kivágások kifűrészelése üvegbetétek részére a belső ajtókon Kivágások kifűrészelése üvegbetétek részére az utcai ajtókon Ajtók hosszának méretre vágása 3 3, Burkolatok méretre fűrészelése fűtőtestek, szellőztetők és hangfalak részére Nyílások fűrészelése konyhai munkalapokon Irodai kettős padlók méretre vágása Utcai ajtók méretre fűrészelése 75 mm-ig Télikert profilok méretre fűrészelése 75 mm-ig 3, 3, , Nyílások fűrészelése fából készült részeken és falemezeken Régi fapadlók kivágása,, Peremszegélyezés fűrészelése Parketta tágulási hézagának vágása Forgácslapok méretre vágása Furnérozott vagy műanyagbevonatú lapok méretre vágása Gipsz-és gipszkartonlapok vágása 3 3, , Alulemezek, -lapok és -profilok méretre vágása Műanyaglapok és -profilok méretre vágása,,,, PVC és alumínium kábelcsatornák hossztolása Pallódeszkák szegélyezése és hossztolása Deszkák elővágása.,. 3., Gerendák méretre fűrészelése Acél kábelcsatornák fűrészelése., 3 13 Cement- és építőipari lapok fűrészelése Műgyantalemezek fűrészelése. megfelel, Jól megfelel 3 kiválóan megfelel Az elszívó rendszer. Tiszta eredmény az elszívómobilokkal a műhelyben és az építkezésen egyaránt. + + Műhelyfelszerelési rendszerek. Az MFT multifunkcionális asztal sokoldalú a műhelyben, praktikus a szerelésen. Fűrészeléshez is. A rendszerező eszköz. A SYSTAINER segít megőrizni a rendet. Gépek és tartozékok tárolására szolgál. Az elszívómobilokat a 263. oldaltól kezdve találja A multifunkcionális asztalt a 86. oldaltól kezdve találja A rendszerező eszközöket a 313. oldaltól kezdve találja 43

5 Vágás körfűrésszel Gépek áttekintése TS 55 merülőfűrész TS 75 merülőfűrész AXT 50 LA építőipari körfűrész A főbb alkalmazási területek Precíz merülő vágások 55 mm-es anyagvastagságig Belső ajtók tökéletes méretre vágása vezetősín merűlőfűrésszel Fugák előállítása parketta padlóba Lemezelt anyagok bevágása Gippszkarton fűrészelése és megmunkálása A főbb alkalmazási területek Precíz merülő vágások 75 mm-es anyagvastagságig Bejárati ajtók tökéletes méretre vágása vezetősín merűlőfűrésszel Télikert profilok fűrészelése és megmunkálása Csővezetékek tiszta és egyszerű méretre vágása Az irodai duplapadlók biztonságos fűrészelése Szendvicslapok megmunkálása A főbb alkalmazási területek Kemény és nagyon kemény építőipari panelek fűrészelése Cementkötésű lapok bevágása Cementkötésű szilikát lapok bevágása Cement kötésű lapok méretre vágása Cementszálas panelek fűrészelése Műgyanta kötésű lapok fűrészelése Előnyös tulajdonságok FastFix az egyszerű és gyors fűrészlapcseréhez és az anyagnak megfelelő munkavégzéshez A gépházba visszahúzódó hasítóék a biztonságos vágáshoz Rögzíthető, mindkét oldali kipattogzásgátló a kiváló minőségű eredmény érdekében Gyorsfék a biztonságos és kényelmes munkavégzés érdekében A játék szerszám nélküli beállítása a vezetősínen Előnyös tulajdonságok FastFix az egyszerű és gyors fűrészlapcseréhez és az anyagnak megfelelő munkavégzéshez A gépházba visszahúzódó hasítóék a biztonságos vágáshoz Rögzíthető, mindkét oldali kipattogzásgátló a kiváló minőségű eredmény érdekében Gyorsfék a biztonságos és kényelmes munkavégzés érdekében A játék szerszám nélküli beállítása a vezetősínen Előnyös tulajdonságok Zárt elszívóbura tömítőkefével a tiszta és porszegény munkavégzés érdekében Magas forgatónyomaték alacsony fordulatszám mellett a kemény anyagokhoz Por elleni védelem és precíz görgős vezetés a speciális vezetősínen Tovább a 46. oldalon Tovább a. oldalon Tovább a 50. oldalon Teljesítményfelvétel 10 Teljesítményfelvétel 50 Üresjárati fordulatszám 000 min -1 Üresjárati fordulatszám 6500 min -1 Fűrészlap-átmérő 0 mm Vágási magasság 45 /90 -nál 0-43/05 mm Csatlakozás elszívás részére Ø 27/36 mm Súly 4,5 kg Súly 4,4 kg = MMC Elektronika Teljesítményfelvétel 00 Üresjárati fordulatszám min -1 Fűrészlap-átmérő 2 mm Vágási magasság 45 /90 -nál 05/0-75 mm Csatlakozás elszívás részére Ø 27/36 mm Súly 6,2 kg = MMC Elektronika Teljesítményfelvétel 750 A fűrészlap fordulatszáma 2 min -1 Fűrészlap-átmérő 170 mm Vágási magasság 45 /90 -nál 0-/0-47 mm Csatlakozás elszívás részére Ø 27/36 mm Súly 6,4 kg 44

6

7 Vágás körfűrésszel TS 55 merülőfűrész A kézi körfűrészek példaképe. A Festool a TS 55-tel új mércét állított fel a merülőfűrészek területén. A számtalan jó megoldás egyedülálló előnyöket biztosít a napi munkában. Forgatható elszívócsonk. Nagyobb mozgásszabadság, kevesebb botladozás. Az elszívótömlő mindig jó helyen van, soha sem zavar, ezért mindig rajta maradhat a gépen az egészségvédelem érdekében. FastFix fűrészlap csere. A fűrészlap cseréje néhány kézmozdulattal elvégezhető. A következmény: gyakori csere, az anyag tulajdonságainak megfelelő fűrészelés és pénzmegtakarítás. MMC elektronika. Az anyag tulajdonságainak megfelelő, optimális beállítás, fordulatszámtartás és hőmérséklet ellenőrzés. A biztonság érdekében a gyorsfék másodpercek alatt leállítja a fűrészlapot. Háromszoros tengelycsapágyazás. A motortengely háromszoros csapágyazása biztosítja a gép nyugodt működését és meghosszabbítja az élettartamát. Hézagmentes vezetés. A vezetőpofák szerszám nélkül beállíthatók a vezetősínhez. A vezetés így precíz és hézagmentes lesz. Rugózó feszítőék. Megjelenik, ha szükség van rá. Ha zavar, akkor eltűnik: a rugós feszítőék a merülő vágásnál a gépházban marad. Előrajzolt vonal = vágás. Pontos fűrészelés szögben végzett vágásoknál is. A TS 55-nél a vágási él szögben végzett vágásoknál is mindig pontosan az előrajzolt vonalon lesz. Kipattogzásgátló mindkét oldalon. Mindkét oldalon kipattogzásmentes fűrészelés. A kipattogzásgátló és a vezetősín teszi lehetővé. TS 55 merülőfűrész A változatok E = elektronikával/anélkül S = Systainer-rel/anélkül Modell E S Felszereltség/szállítási terjedelem Cikkszám TS 55 EBQ-Plus-FS TS 55 EBQ-FS TS 55 Q-Plus-FS TS 55 Q-FS TS 55 EBQ-Plus TS 55 EBQ TS 55 Q-Plus TS 55 Q H sűrű fogazású fűrészlap, FS 1400/2 vezetősín, kipattogzásgátló, kezelőszerszám, Systainer-ben SYS H sűrű fogazású fűrészlap, FS 1400/2 vezetősín, kezelőszerszám, kartonban 5617 H univerzális fűrészlap Z28, FS 1400/2 vezetősín, kipattogzásgátló, kezelőszerszám, Systainer-ben SYS H univerzális fűrészlap Z28, FS 1400/2 vezetősín, kezelőszerszám, kartonban 5619 H sűrű fogazású fűrészlap, kipattogzásgátló, kezelőszerszám, Systainer-ben SYS H sűrű fogazású fűrészlap, kezelőszerszám, kartonban 5613 H univerzális fűrészlap Z28, kipattogzásgátló, kezelőszerszám, Systainer-ben SYS H univerzális fűrészlap Z28, kezelőszerszám, kartonban 5615 A műszaki adatokat lásd a 44. oldalon A tartozékokat lásd a(z) 51. oldalon 46

8 Vágás körfűrésszel TS 55 merülőfűrész Mindentudó gép 55 mm-ig Jobb eredmény, gyorsabban. Rendszerben minden jobb. Biztonsági gyorsfék és szabályzó elektronika. 06 A FastFix fűrészlap gyorsbefogó szerkezettel egy- Az átfogó rendszertartozékokkal a TS 55 még A gyorsfék másodpercek alatt leállítja a fűrészla- 07 szerű és gyors a fűrészlap cseréje. Az optimális fűrészlap pár mozdulattal beszerelhető. Így jobb, még praktikusabb és még gyorsabb. Vegyük például a védőburkolatot. Még hatékonyabbá pot a kikapcsolást követően. Az ésszerű MMC szabályozó elektronika lehetővé teszi a fordulat- 08 mindig az anyag tulajdonságaihoz igazodva, precízen és gazdaságosan fűrészelhet. Utómunkálatok és élezési költségek nélkül. teszi az egyébként is kiváló elszívást és ütközőként is használható a falrések fűrészelésénél. számbeállítást és a fordulatszámtartást, és felügyeli a motor működését. Az anyagminőségnek megfelelő, tartós üzemelésért Az ajtó méretre vágása az időigény összehasonlítása 12 Takarítás 13 Élletörés 14 Az ajtó hossztolása A sín felfektetése A vonal meghúzása A méret bejelölése 17 1,4 perc. 5,4 perc. TS 55 és FS/2 Gyalu Forrás: Festool kísérleti műhely A mobil műhely. A sínnek köszönhetően nincs szükség gyalura. Gyorsabban és könnyebben megy a munka. A munkadarabokat gyakran gyorsan be kell fogni a megmunkáláshoz. A szereléseken viszont ritkán van gyalupad. A multifunkcionális asztal itt valóban kapóra jön. A vezetősínnel és a merülőfűrésszel összeköttetésben az Ön mobilizálható műhelyévé lép elő. A Festool feltalálta a vezetősínt annak érdekében, hogy a vágás mindig optimális legyen: rajzolja elő, igazítsa be a vezetősínt és indulhat a munka. Az ajtók hosszának méretre vágását nem kell többé kézi gyaluval, körülményesen végezni. Időt és pénzt takarít meg. A merülőfűrész és az FS/2 vezetősín kombinálásával időt és pénzt takarít meg, pl. az ajtók hosszának méretre vágásánál. Így a gyaluval végzett munkához viszonyítva a munkaidő 2/3-át takarítja meg. További részletek: com/facts. 47

9 Vágás körfűrésszel TS 75 merülőfűrész 75 mm-ig nincs párja. Nincs még egy olyan merülőfűrész, amely a rendkívüli 75 milliméteres vágási mélység mellett még számos egyéb előnnyel is rendelkezik. A bő választékban rendelkezésre álló fűrészlapok tovább fokozzák a jó benyomást. Ideális gép a legkülönbözőbb alkalmazási területekhez. Visszalökést gátló ütköző. A TS 75 visszalökést gátló ütközővel rendelkezik annak érdekében, hogy nagy ereje ellenére se történjen visszaütés a gép lemerülésekor. A praktikus rekeszben mindig kéznél van és garantálja biztonságos munkát. FastFix fűrészlap csere. A fűrészlap cseréje néhány kézmozdulattal elvégezhető. A következmény: gyakori csere, az anyag tulajdonságainak megfelelő fűrészelés és pénzmegtakarítás. MMC elektronika. Az anyag tulajdonságainak megfelelő, optimális beállítás, fordulatszámtartás és hőmérséklet ellenőrzés. A biztonság érdekében a gyorsfék másodpercek alatt leállítja a fűrészlapot. Csúszókuplung. A fűrészlap megakadásakor a csúszó kuplung minimálisra csökkenti a fűrész visszaütését. A még nagyobb biztonság érdekében. Hézagmentes vezetés. A vezetőpofák szerszám nélkül beállíthatók a vezetősínhez. A vezetés így precíz és hézagmentes lesz. Rugózó feszítőék. Megjelenik, ha szükség van rá. Ha zavar, akkor eltűnik: a rugós feszítőék a merülő vágásnál a gépházban marad. Előrajzolt vonal = vágás. Precíz munka szögben végzett vágásoknál is. A TS 75-nél a vágási él szögben végzett vágásoknál is mindig pontosan az előrajzolt vonalon lesz. Kipattogzásgátló mindkét oldalon. Mindkét oldalon kipattogzásmentes fűrészelés. A kipattogzásgátló és a vezetősín teszi lehetővé. TS 75 merülőfűrész A változatok E = elektronikával/anélkül S = Systainer-rel/anélkül Modell E S Felszereltség/szállítási terjedelem Cikkszám TS 75 EBQ-Plus-FS TS 75 EBQ-FS TS 75 EBQ-Plus TS 75 EBQ H univerzális fűrészlap Z36, visszalökést gátló ütköző, FS 1400/2 vezetősín, kipattogzásgátló, kezelőszerszám, Systainer-ben SYS H univerzális fűrészlap Z36, visszalökést gátló ütköző, FS 1400/2 vezetősín, kezelőszerszám, kartonban H univerzális fűrészlap Z36, visszalökést gátló ütköző, kipattogzásgátló, kezelőszerszám, Systainer-ben SYS H univerzális fűrészlap Z36, visszalökést gátló ütköző, kezelőszerszám, kartonban A műszaki adatokat lásd a 44. oldalon A tartozékokat lásd a(z) 51. oldalon

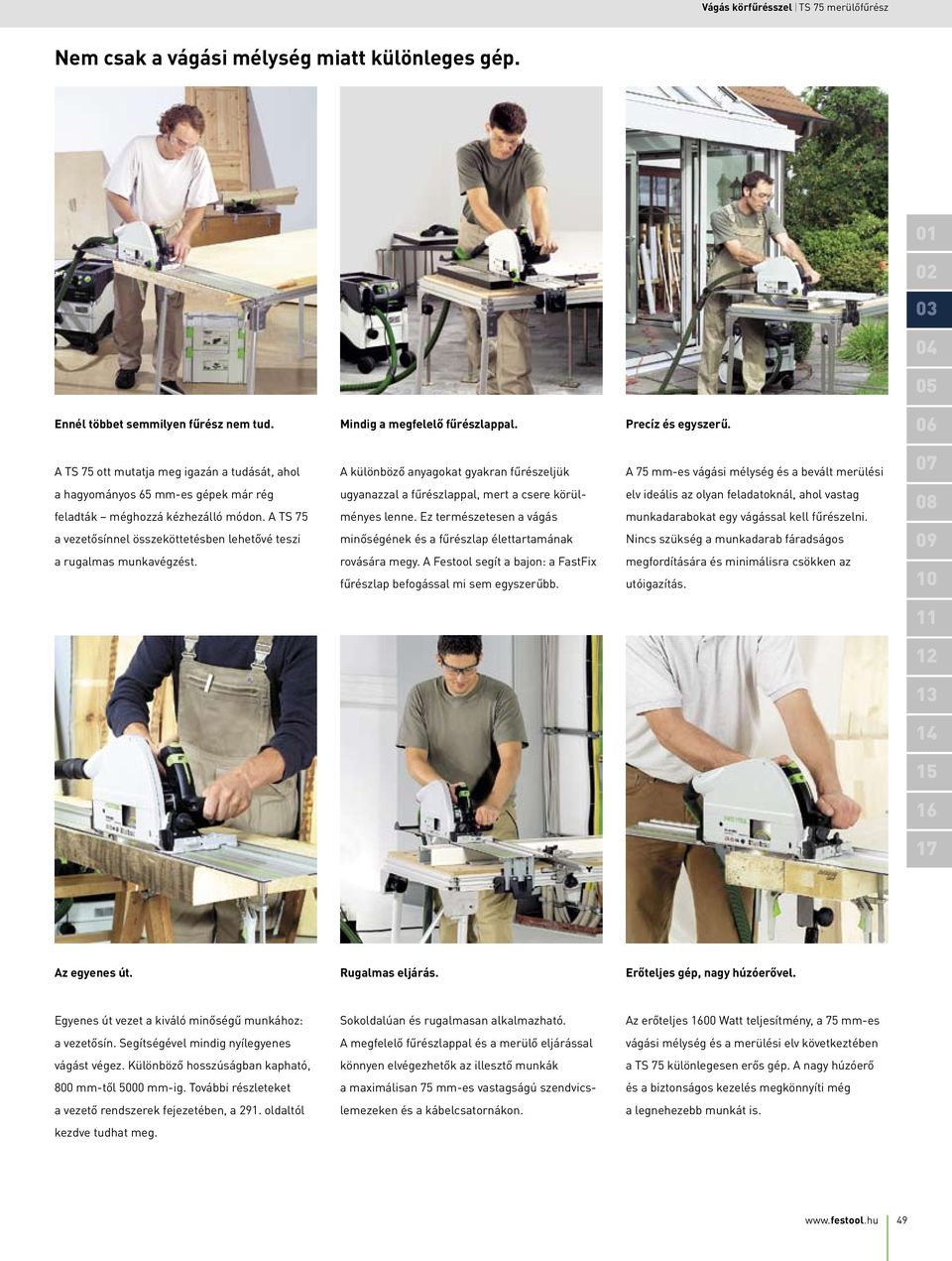

10 Vágás körfűrésszel TS 75 merülőfűrész Nem csak a vágási mélység miatt különleges gép Ennél többet semmilyen fűrész nem tud. Mindig a megfelelő fűrészlappal. Precíz és egyszerű. 06 A TS 75 ott mutatja meg igazán a tudását, ahol A különböző anyagokat gyakran fűrészeljük A 75 mm-es vágási mélység és a bevált merülési 07 a hagyományos 65 mm-es gépek már rég feladták méghozzá kézhezálló módon. A TS 75 a vezetősínnel összeköttetésben lehetővé teszi a rugalmas munkavégzést. ugyanazzal a fűrészlappal, mert a csere körülményes lenne. Ez természetesen a vágás minőségének és a fűrészlap élettartamának rovására megy. A Festool segít a bajon: a FastFix fűrészlap befogással mi sem egyszerűbb. elv ideális az olyan feladatoknál, ahol vastag munkadarabokat egy vágással kell fűrészelni. Nincs szükség a munkadarab fáradságos megfordítására és minimálisra csökken az utóigazítás Az egyenes út. Rugalmas eljárás. Erőteljes gép, nagy húzóerővel. Egyenes út vezet a kiváló minőségű munkához: a vezetősín. Segítségével mindig nyílegyenes vágást végez. Különböző hosszúságban kapható, 800 mm-től 5000 mm-ig. További részleteket a vezető rendszerek fejezetében, a 291. oldaltól kezdve tudhat meg. Sokoldalúan és rugalmasan alkalmazható. A megfelelő fűrészlappal és a merülő eljárással könnyen elvégezhetők az illesztő munkák a maximálisan 75 mm-es vastagságú szendvicslemezeken és a kábelcsatornákon. Az erőteljes 00 att teljesítmény, a 75 mm-es vágási mélység és a merülési elv következtében a TS 75 különlegesen erős gép. A nagy húzóerő és a biztonságos kezelés megkönnyíti még a legnehezebb munkát is. 49

11 Vágás körfűrésszel AXT 50 LA építőipari körfűrész Profi gép kemény anyagokhoz. Bármilyen fajta építőipari lapot szeretne fűrészelni, az AXT 50 LA készen áll. A Duripanel és Eterplan anyagoktól kezdve egészen az Isocolor, Suplux és Promatect lapokig, ez a építőipari körfűrész a speciális fűrészlappal rendkívül sokféle anyagot fűrészel tisztán és biztonságosan. Tisztaság. Az AXT 50 LA fűrésznél a CTL, CTM vagy SR elszívómobilok használhatók az elszíváshoz. Kis fordulatszám nagy nyomaték Az AXT 50 LA az alacsony fordulatszámmal és a nagy forgatónyomatékkal megteremti az ideális feltételeket a nagyon kemény anyagok fűrészeléséhez. Zárt kivitelű gépház. Az AXT 50 LA gépháza tökéletesen tömített. Belső szerkezete biztonságosan védve van a portól a hosszabb élettartam életében. Biztos vezetés. Az AXT 50 LA speciális, görgős vezetőasztallal rendelkezik, amellyel pontosan illeszkedik az AXT speciális vezetősínére. Az előnye: nem fékezi le a sínen található por. Kefék. A tökéletes elszívás érdekében az elszívókefék tökéletes tömítést biztosítanak a munkadarabbal szemben. Az AXT 50 LA különlegesen erős gép. Alacsony fordulatszámon, de nagy forgatónyomatékkal még a legkeményebb munkadarabokat mint pl. a cementkötésű gipszlapokat is biztonságosan fűrészeli. Speciális vezetősínnel rendelkezik annak érdekében, hogy az eredmény az abrazív maradványok ellenére is pontos legyen. Az AXT 50 LA a vezetőgörgőkkel simán siklik a vezetősínen, így még a legkeményebb anyagokban is egyenes és tiszta vágási éleket nyerünk. A zárt elszívóbúrának és a tömítőkefének köszönhetően optimális az elszívás. A kifejezetten az AXT 50 LA számára kifejlesztett vezetősín lehetővé teszi az optimális munkaeredményt. (tartozékként kapható). Biztonságos görgős vezetés a speciális vezetősínen. Megakadályozza a por bejutását és az ebből eredő károsodást. Ezáltal garantált a hosszú élettartam. Speciális fűrészlap az AXT 50 LA számára: még a kemény építőipari lapokat és a cementkötésű forgácslapokat is könnyedén fűrészeli. AXT 50 LA építőipari körfűrész és tartozékai A változatok E = elektronikával/anélkül S = Systainer-rel/anélkül Modell E S Felszereltség/szállítási terjedelem Cikkszám AXT 50 LA-Plus Fűrész-megvezetés AUP 1750 Fűrész-megvezetés AUP 00 Speciális fűrészlap homlokzatlapokhoz 170x2,0x 56 A műszaki adatokat lásd a 44. oldalon H Z56 speciális fűrészlap, kezelőszerszám, Systainer-ben SYS speciális vezetősín az AXT 50 LA-hoz, Hossz 1750 mm 2543 speciális vezetősín az AXT 50 LA-hoz, Hossz 00 mm 2544 AXT 50LA-hoz, Átmérő 170 mm, Vágásszélesség 2,0 mm, Furat Ø mm, A fogak száma 56, önkiszolgálás részére csomagolva

12 Vágás körfűrésszel Áttekintés: a rendszer és a tartozékok TS TS Tartozékok a TS 55 és a TS 75 merülőfűrészhez Megnevezés Magyarázat Cikkszám Kipattogzásgátló SP-TS 55/5 Párhuzamvezető PA-TS 55 Párhuzamvezető PA-TS 75 Fedlap ABSA-TS 55 TS 55 és TS 75-höz, vágásokhoz, ahol a jobboldali él is kipattogzásmentes, vezetősínnel és anélkül is használható, A csomag tartalma 5 db, önkiszolgálás részére csomagolva TS 55-höz, kétoldalon megvezetett párhuzamvezető, asztalszélesítőként is használható, Max. munkadarab-szélesség 0 mm TS 75-höz, kétoldalon megvezetett párhuzamvezető, asztalszélesítőként is használható, Max. munkadarab-szélesség 0 mm TS 55-höz, fedél a jobb porelszívás érdekében, árnyékfúga ütközőként is használható, Árnyékfuga szélesség mm SYSTAINER SYS-TS 55 SYSTAINER méret SYS SYSTAINER SYS-TS 75 SYSTAINER méret SYS Körfűrészlapok a 52. oldaltól Vezetősín lásd a Vezető sín rendszer fejezetben, a 291. oldaltól Visszalökést gátló ütköző FS-RSP TS 55, TS 75, A 55, AP 55, AT 65, AP 65, AP 85-höz, első és hátsó ütközőként szolgál az FS/2 vezetősínen, vezető-ütközőként is használható, önkiszolgálás részére csomagolva

13 Vágás kézi körfűrésszel Körfűrészlapok Minden alkalmazáshoz biztosítjuk a megfelelő fűrészlapot. Váltófogú fűrészlap ( és P) Ennél a fűrészlapnál a foghátak jobbra és balra váltakozva, ferdén köszörültek és felváltva vágnak. A váltófogú fűrészlap univerzálisan használható az összes faanyaghoz. Színkód Anyag Fordulatszám fokozat Trapéz-egyenes fogazású fűrészlap () A trapéz alakú fognál a foghát ferdére köszörült mindkét oldalon. Váltakozik az egyenes fogháttal az anyagfogásnál. Ezt a fogalakot alumínium, kemény műanyagok és kemény bevonattal ellátott anyagok fűrészelésére használják. Egyenes fogazású fűrészlap (F) A foghátak egyenesek, nincsenek lerézsutolva. Mindegyik fog azonosan vág. Ezt a fűrészlapot acél fűrészelésére használják. Minőség Cikkszám Fűrészlap Furat-Ø 1) Vágási- Ø 1) szélesség 1) Homlok- A fogak szög 2) alakja A fogak száma Színkód Standard 6296 Standard Standard Párduc ,2 P 12 Párduc 4949 FF 3) 28 P Párduc P 14 Párduc P Párduc P 18 Párduc P 18 Univerzális ,2 28 Univerzális 49 FF 3) 32 Univerzális Univerzális ,4 36 Univerzális Univerzális Univerzális ,5 60 Sűrű fogazású ,2 5 Sűrű fogazású 4950 FF 3) 2,4 8 Sűrű fogazású Sűrű fogazású , Sűrű fogazású ,3 Sűrű fogazású Sűrű fogazású Sűrű fogazású ,5 80 javasolt fordulatszám fokozat 1) Adatok mm-ben 2) Adatok -ban 3) FF = FastFix befogás 52

14 Vágás kézi körfűrésszel Körfűrészlapok Bevonattal ellátott lapok; laminált faburkolatok Furnérozott lapok; parketta Puha műanyagok; puha PVC Kemény műanyagok; kemény PVC Kemény építőipari lapok, abrazív; cementkötésű lapok; eternit Harántirányú vágás; lécbetétes bútorlapok Hosszvágás tömörfában Alumíniumlemezek 8 25 mm; Alumíniumprofilok Gipsz és gipszkartonlapok; puha cementlapok Furnér; Multiplex/rétegelt fa Akrilüveg (plexiüveg) Üvegerősítésű műanyagok Fenolgyantakötésű rostok és szövetek (Resopal, Resitex, erzalit) Acél kábelcsatornák; szendvicslapok, irodai kettős padlók MDF közepesen vastag farostlemezek Melamingyanta lemezek (Trespa, Dytron) Alumínium kötőlemezek (Alucobond, Dibond) HDF keményfarost lemezek Színesfémek; vörösréz, sárgaréz Nyers forgácslapok Kőgyapotlapok Száraz-esztrich elemek TS 55, A 55, AP 55 TS 75 AT 65, AP 65 AXT 50 LA AP 85 PRECISIO CS 70 PRECISIO CS 50 SYMMETRIC SYM 70 E KAPEX KS A megmunkálandó anyag Ezekkel a gépekkel használható ,. x ,. x 3....,. x. 3 x x. 3 x. 3 x. 3 x. 3 x..,,, 3,,, 3., x..,,, 3,,, 3., x..,,, 3,,, 3., x..,,, 3,,, 3., x..,,, 3,,, 3., x..,,, 3,,, 3., x..,, 3,,, 3., x , 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3. 3, 3,, x 3 3., 3 3, 3,, x megfelel, Jól megfelel 3 kiválóan megfelel 53

15 Vágás kézi körfűrésszel Körfűrészlapok Minden alkalmazáshoz biztosítjuk a megfelelő fűrészlapot. Váltófogú fűrészlap ( és P) Ennél a fűrészlapnál a foghátak jobbra és balra váltakozva, ferdén köszörültek és felváltva vágnak. A váltófogú fűrészlap univerzálisan használható az összes faanyaghoz. Színkód Anyag Fordulatszám fokozat Trapéz-egyenes fogazású fűrészlap () A trapéz alakú fognál a foghát ferdére köszörült mindkét oldalon. Váltakozik az egyenes fogháttal az anyagfogásnál. Ezt a fogalakot alumínium, kemény műanyagok és kemény bevonattal ellátott anyagok fűrészelésére használják. Egyenes fogazású fűrészlap (F) A foghátak egyenesek, nincsenek lerézsutolva. Mindegyik fog azonosan vág. Ezt a fűrészlapot acél fűrészelésére használják. Minőség Cikkszám Fűrészlap Furat-Ø 1) Vágási- Ø 1) szélesség 1) Homlok- A fogak szög 2) alakja A fogak száma Színkód Alumínium/műanyag ,2 52 Alumínium/műanyag 4951 FF 3) 58 Alumínium/műanyag Alumínium/műanyag ,4 72 Alumínium/műanyag ,3 60 Alumínium/műanyag Alumínium/műanyag Alumínium/műanyag ,4 68 Laminát/ásványi anyag ,2 4 Laminát/ásványi anyag 4952 FF 3) 4 54 Laminát/ásványi anyag Laminát/ásványi anyag , Laminát/ásványi anyag Laminát/ásványi anyag ,5 64 Acél/szendvicslapok ,2 1 F 36 Acél/szendvicslapok F Építőipari lapok ,0 8(-4) 56 javasolt fordulatszám fokozat 1) Adatok mm-ben 2) Adatok -ban 3) FF = FastFix befogás 54

16 Vágás kézi körfűrésszel Körfűrészlapok Bevonattal ellátott lapok; laminált faburkolatok Furnérozott lapok; parketta Puha műanyagok; puha PVC Kemény műanyagok; kemény PVC Kemény építőipari lapok, abrazív; cementkötésű lapok; eternit Harántirányú vágás; lécbetétes bútorlapok Hosszvágás tömörfában Alumíniumlemezek 8 25 mm; Alumíniumprofilok Gipsz és gipszkartonlapok; puha cementlapok Furnér; Multiplex/rétegelt fa Akrilüveg (plexiüveg) Üvegerősítésű műanyagok Fenolgyantakötésű rostok és szövetek (Resopal, Resitex, erzalit) Acél kábelcsatornák; szendvicslapok, irodai kettős padlók MDF közepesen vastag farostlemezek Melamingyanta lemezek (Trespa, Dytron) Alumínium kötőlemezek (Alucobond, Dibond) HDF keményfarost lemezek Színesfémek; vörösréz, sárgaréz Nyers forgácslapok Kőgyapotlapok Száraz-esztrich elemek TS 55, A 55, AP 55 TS 75 AT 65, AP 65 AXT 50 LA AP 85 PRECISIO CS 70 PRECISIO CS 50 SYMMETRIC SYM 70 E KAPEX KS 1 A megmunkálandó anyag Ezekkel a gépekkel használható x x x x x x x x ,., x ,., x ,., x ,., x ,., x ,., x.. 3 x.. 3 x , x megfelel, Jól megfelel 3 kiválóan megfelel 55
