1 ALBERTFALVI DON BOSCO, KATOLIKUS ÁLT. ISKOLA TORNATERMI SZÁRNY ÁTÉPÍTÉSE 1116 Budapest, Albertfalva utca ÉPÜLETGÉPÉSZETI ERŐÁTVITEL ÉS AUTOMATIKA RENDSZER Kiviteli terv Automatika tervező GAUT Tervező Iroda 1037 Budapest, Csillagszem u. 12. Tel: +36 (1) ; Fax: +36 (1) Dátum: 2015.janár.

2 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. Tartalomjegyzék 1. Általános ismertetés Automatika rendszer Felépítés Alközpontok Felügyeleti rendszer üzemeltetése Létesítény gazdálkozás Végrehajtó készülékek Kapcsolószekrények Általános Lámpa jelzések Motorvédelmek Zárlatvédelem Túlfeszültség védelem Szivattyú vezérlés Ventilátor vezérlés Vezetékek Feliratozások Szerelés Általános Kábelfajták Kábeltartók Készülék bekötések Tiltókapcsolók Tűzszakasz határ keresztezése Rendszerleírások AHU-1 Tornaterem légkezelő Fűtési rendszer Hűtési rendszer Hő- és füstmentesítő rendszer Érintésvédelem Tűzvédelmi villamos leírás Villamos munkavédelmi leírás Rendeletek, szabványok: Környezetvédelmi leírás Üzemeltetés Egyéb rendelkezések, követelmények A munkavégzéssel kapcsolatos általános rendelkezések Az automatika Vállalkozó kötelezettségei Tervezői nyilatkozat GAUT Tervező Iroda. 2

3 Kiviteli terv Költségvetés: Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. Rajz szám Megnevezés Gépszeti automatika költségvetés Rajzjegyzék: Rajz szám GA-0 GA-1 GA-2 GA-3 GAA-1 GAA-2 GAA-3 GAA-4 Megnevezés Gépészeti erősáram - Folyamat sémák GE-1 jelű, gépészeti erősáram és automatika elosztószekrény GE-2 jelű, gépészeti erősáram és automatika elosztószekrény GE-3 jelű, tűzvédelmi erősáram és automatika elosztó Gépészeti automatika alaprajz, Pince szint Gépészeti automatika alaprajz, Földszint Gépészeti automatika alaprajz, 1. emelet Gépészeti automatika alaprajz, 2. emelet GAUT Tervező Iroda. 3

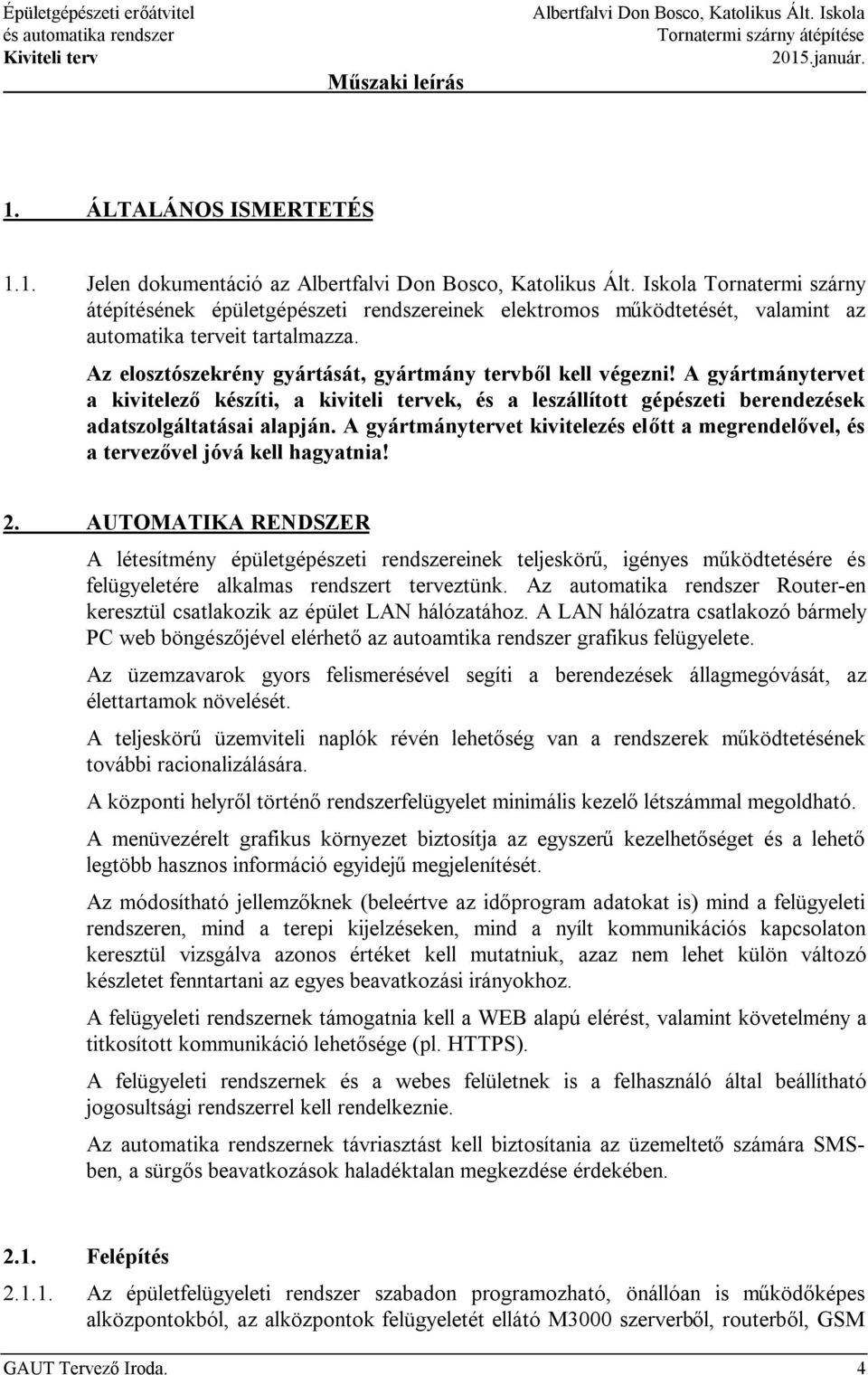

4 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. 1. ÁLTALÁNOS ISMERTETÉS 1.1. Jelen dokumentáció az Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítésének épületgépészeti rendszereinek elektromos működtetését, valamint az automatika terveit tartalmazza. Az elosztószekrény gyártását, gyártmány tervből kell végezni! A gyártmánytervet a kivitelező készíti, a kiviteli tervek, és a leszállított gépészeti berendezések adatszolgáltatásai alapján. A gyártmánytervet kivitelezés előtt a megrendelővel, és a tervezővel jóvá kell hagyatnia! 2. AUTOMATIKA RENDSZER A létesítmény épületgépészeti rendszereinek teljeskörű, igényes működtetésére és felügyeletére alkalmas rendszert terveztünk. Az automatika rendszer Router-en keresztül csatlakozik az épület LAN hálózatához. A LAN hálózatra csatlakozó bármely PC web böngészőjével elérhető az autoamtika rendszer grafikus felügyelete. Az üzemzavarok gyors felismerésével segíti a berendezések állagmegóvását, az élettartamok növelését. A teljeskörű üzemviteli naplók révén lehetőség van a rendszerek működtetésének további racionalizálására. A központi helyről történő rendszerfelügyelet minimális kezelő létszámmal megoldható. A menüvezérelt grafikus környezet biztosítja az egyszerű kezelhetőséget és a lehető legtöbb hasznos információ egyidejű megjelenítését. Az módosítható jellemzőknek (beleértve az időprogram adatokat is) mind a felügyeleti rendszeren, mind a terepi kijelzéseken, mind a nyílt kommunikációs kapcsolaton keresztül vizsgálva azonos értéket kell mutatniuk, azaz nem lehet külön változó készletet fenntartani az egyes beavatkozási irányokhoz. A felügyeleti rendszernek támogatnia kell a WEB alapú elérést, valamint követelmény a titkosított kommunikáció lehetősége (pl. HTTPS). A felügyeleti rendszernek és a webes felületnek is a felhasználó által beállítható jogosultsági rendszerrel kell rendelkeznie. Az automatika rendszernek távriasztást kell biztosítania az üzemeltető számára SMSben, a sürgős beavatkozások haladéktalan megkezdése érdekében Felépítés Az épületfelügyeleti rendszer szabadon programozható, önállóan is működőképes alközpontokból, az alközpontok felügyeletét ellátó M3000 szerverből, routerből, GSM GAUT Tervező Iroda. 4

5 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. modemből valamint egy fali kezelőből (EGKP) épül fel. Az fali kezelő biztosítja a légkezelő berendezés komfort/csökkentett üzemvitelének váltását, illetve a rendszerek gyűjtött hibajelzésének megjelenítését. Az automatika rendszer kiviteli terve ELCON gyártmányú SYS700-as DDC rendszer felhasználásával készült. A rendszer kivitelezhető más azonos minőségű automatika rendszerekkel. pl: Honeywell, Johnson Controls, Sauter, Siemens, TAC, Trane 2.2. Alközpontok A DDC rendszer alközpontjai szabadon programozható digitális szabályozó és vezérlő készülékek, amelyek a gépészeti erősáramú és vezérlő szekrényekben helyezkednek el. Az alközpontok a tárolt programot, mérési adatokat, eseménynaplókat áramkimaradás esetén is megőrzik. A DDC alközpontok az alábbi funkciókat biztosítják: szabályozási feladatok ellátása kapcsolások és előírt értékek időprogram szerinti beállítása vészjelzések tárolása és azonnali továbbítása a központ felé (dátummal és idővel) üzemórák automatikus figyelése 2.3. Felügyeleti rendszer üzemeltetése Távfelügyelet, távriasztás Technikailag meg kell lenni annak a lehetőségnek, hogy az üzemeltető az épület felügyeleti központban elérhető funkciókat egy távoli pontról is elérhesse (pl. Interneten vagy pont-pont modemes kapcsolaton keresztül). A hibajelzéseket a távol lévő üzemeltetőnek, szerviznek SMS, formájában kell továbbítani (a kívánt szolgáltatások körét a megrendelő választja ki, a GSM előfizetést SIM kártyát a megrendelőnek kell biztosítania) Létesítény gazdálkozás Az épületfelügyeleti rendszer csatlakozik az egyéb nyilvántartási, információs, eljárásrendi, adminisztrációs, stb rendszerekhez. Az egyes rendszerek szabványos ODBC, SQL hozzáférést biztosítanak az épületfelügyeleti rendszer számára Végrehajtó készülékek A végrehajtó készülékek olyan kialakításúak, hogy a vezérlő meghibásodása, áramszünet, vagy egyéb ok miatt sem történhet veszélyes üzemvitel. A végrehajtók rendelkeznek kézi állítás lehetőséggel, ahol szükséges rugós visszatérítéssel zárják a beavatkozó készüléket. GAUT Tervező Iroda. 5

6 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. 3. KAPCSOLÓSZEKRÉNYEK 3.1. Általános Az épületgépészeti berendezések elektromos megtáplálása és vezérlésére az kapcsolószekrényből történik Az épületgépészeti elektromos kapcsolószekrények lábon álló vagy falra szerelt lemezszekrények Csatlakozás: felső tömszelencés (kültéren alsó tömszelencés) A szekrény ajtajára belül rajztartót kell rögzíteni, melyben a szekrény áramutas terveit kell tartani A szekrényajtókat sodrott rézből készült földelő áthidalóval kell csatlakoztatni a védő hálózatra A sorozatkapcsok kimenő oldalán a hurkolás nem megengedett. (minden vezetéket külön sorkapocsra kell kötni) A kapcsolószekrények védettsége beltér: IP44; kültér: IP A kapcsolószekrényben a készülékeket U sínre pattintva kell szerelni A kapcsolószekrényben a vezetékeket perforált műnyag kábelcsatronában kell vezetni A 3 és 4 pólusú megszakítók, mágneskapcsolók és kapcsolók névleges feszültsége 500V A kapcsolószekrényekben 10% tartalék helyet kell biztosítani Lámpa jelzések A beltéri kapcsolószekrények előlapján ki kell jelezni a 3 fázis meglétét, a motoros fogyasztók üzemállapotát, valamint a motorok kézi indítását reteszelő biztonsági jelzéseket (fagyvédelem, vízhiány, tűzvédelem stb) A kültéri kapcsolószekrények előlapján nem helyezünk el jelzőlámpát. A szekrénybe épített fázisfigyelő relé, valamint a kézi-0-aut kapcsolók jelzései tájékoztatnak szerviz esetén a rendszerek állapotáról. Normál üzem alatt a felügyeleten jelennek meg a kültéri kapcsolószekrények állapot jelzései Az üzemlámpák zöld színűek, a hibalámpák piros színűek legyenek. A kültéri kapcsolószekrények szekrénybe szerelt kézi-0-aut kapcsolói esetén a kézi üzemről sárga színű lámpa tájékoztat A beltéri kapcsolószekrények esetében a rendszerek gépészeti sémarajzait matt ezüst alapon fekete gravírral készített sématáblákon meg kell jeleníteni, és az egyes LED kijelzőket a megfelelő sémapozícióba kell illeszteni Motorvédelmek A motoros leágazások védelmét a motor teljesítményétől és a motorba beépített tekercsvédők fajtájától függően kell kialakítani az alábbiak szerint: Amennyiben a motor tekercsvédő thermokontakttal kerül leszállításra, a thermokontaktot a motor vezérlő áramkörébe be kell kötni. GAUT Tervező Iroda. 6

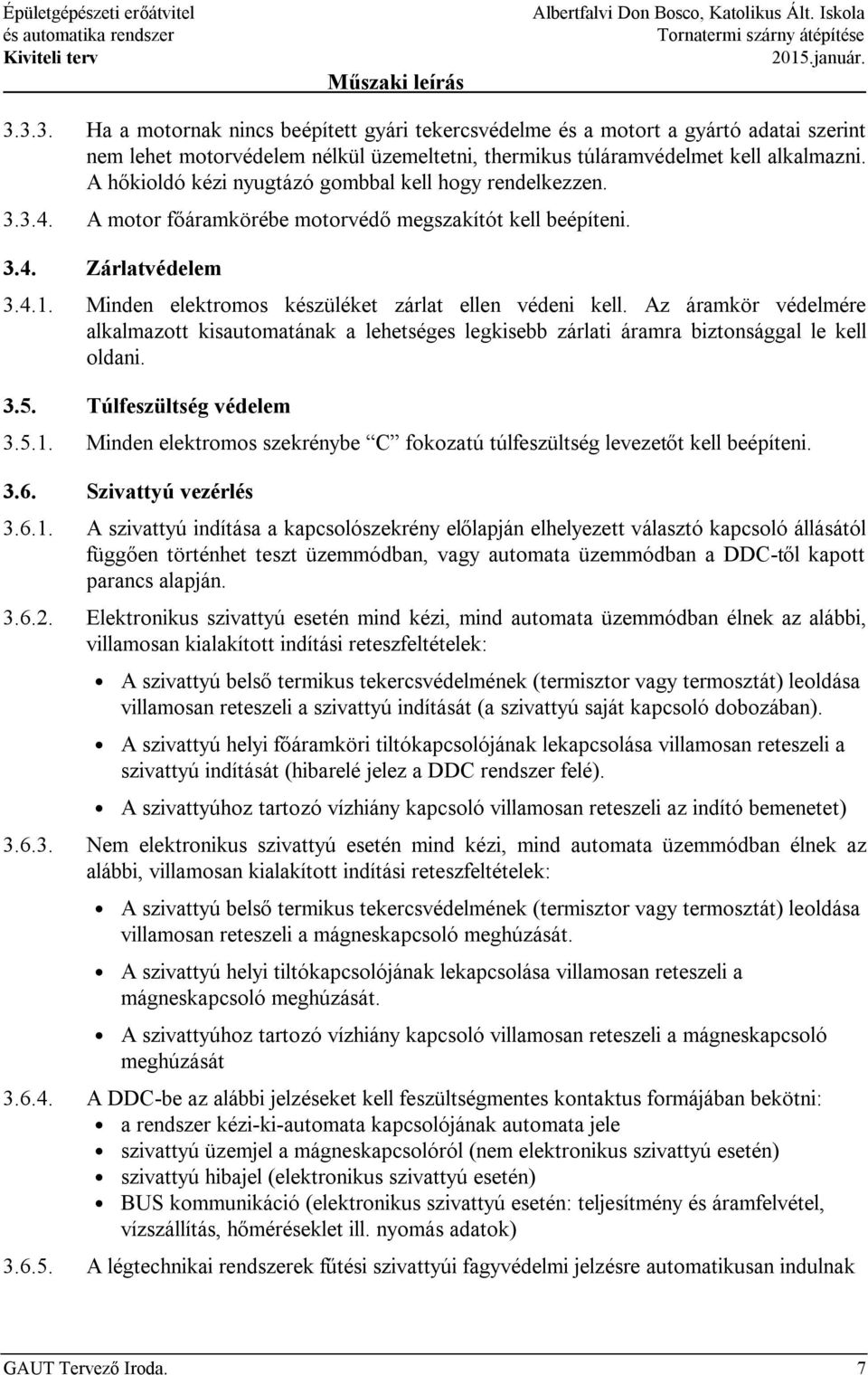

7 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január Ha a motornak nincs beépített gyári tekercsvédelme és a motort a gyártó adatai szerint nem lehet motorvédelem nélkül üzemeltetni, thermikus túláramvédelmet kell alkalmazni. A hőkioldó kézi nyugtázó gombbal kell hogy rendelkezzen A motor főáramkörébe motorvédő megszakítót kell beépíteni Zárlatvédelem Minden elektromos készüléket zárlat ellen védeni kell. Az áramkör védelmére alkalmazott kisautomatának a lehetséges legkisebb zárlati áramra biztonsággal le kell oldani Túlfeszültség védelem Minden elektromos szekrénybe C fokozatú túlfeszültség levezetőt kell beépíteni Szivattyú vezérlés A szivattyú indítása a kapcsolószekrény előlapján elhelyezett választó kapcsoló állásától függően történhet teszt üzemmódban, vagy automata üzemmódban a DDC-től kapott parancs alapján Elektronikus szivattyú esetén mind kézi, mind automata üzemmódban élnek az alábbi, villamosan kialakított indítási reteszfeltételek: A szivattyú belső termikus tekercsvédelmének (termisztor vagy termosztát) leoldása villamosan reteszeli a szivattyú indítását (a szivattyú saját kapcsoló dobozában). A szivattyú helyi főáramköri tiltókapcsolójának lekapcsolása villamosan reteszeli a szivattyú indítását (hibarelé jelez a DDC rendszer felé). A szivattyúhoz tartozó vízhiány kapcsoló villamosan reteszeli az indító bemenetet) Nem elektronikus szivattyú esetén mind kézi, mind automata üzemmódban élnek az alábbi, villamosan kialakított indítási reteszfeltételek: A szivattyú belső termikus tekercsvédelmének (termisztor vagy termosztát) leoldása villamosan reteszeli a mágneskapcsoló meghúzását. A szivattyú helyi tiltókapcsolójának lekapcsolása villamosan reteszeli a mágneskapcsoló meghúzását. A szivattyúhoz tartozó vízhiány kapcsoló villamosan reteszeli a mágneskapcsoló meghúzását A DDC-be az alábbi jelzéseket kell feszültségmentes kontaktus formájában bekötni: a rendszer kézi-ki-automata kapcsolójának automata jele szivattyú üzemjel a mágneskapcsolóról (nem elektronikus szivattyú esetén) szivattyú hibajel (elektronikus szivattyú esetén) BUS kommunikáció (elektronikus szivattyú esetén: teljesítmény és áramfelvétel, vízszállítás, hőméréseklet ill. nyomás adatok) A légtechnikai rendszerek fűtési szivattyúi fagyvédelmi jelzésre automatikusan indulnak GAUT Tervező Iroda. 7

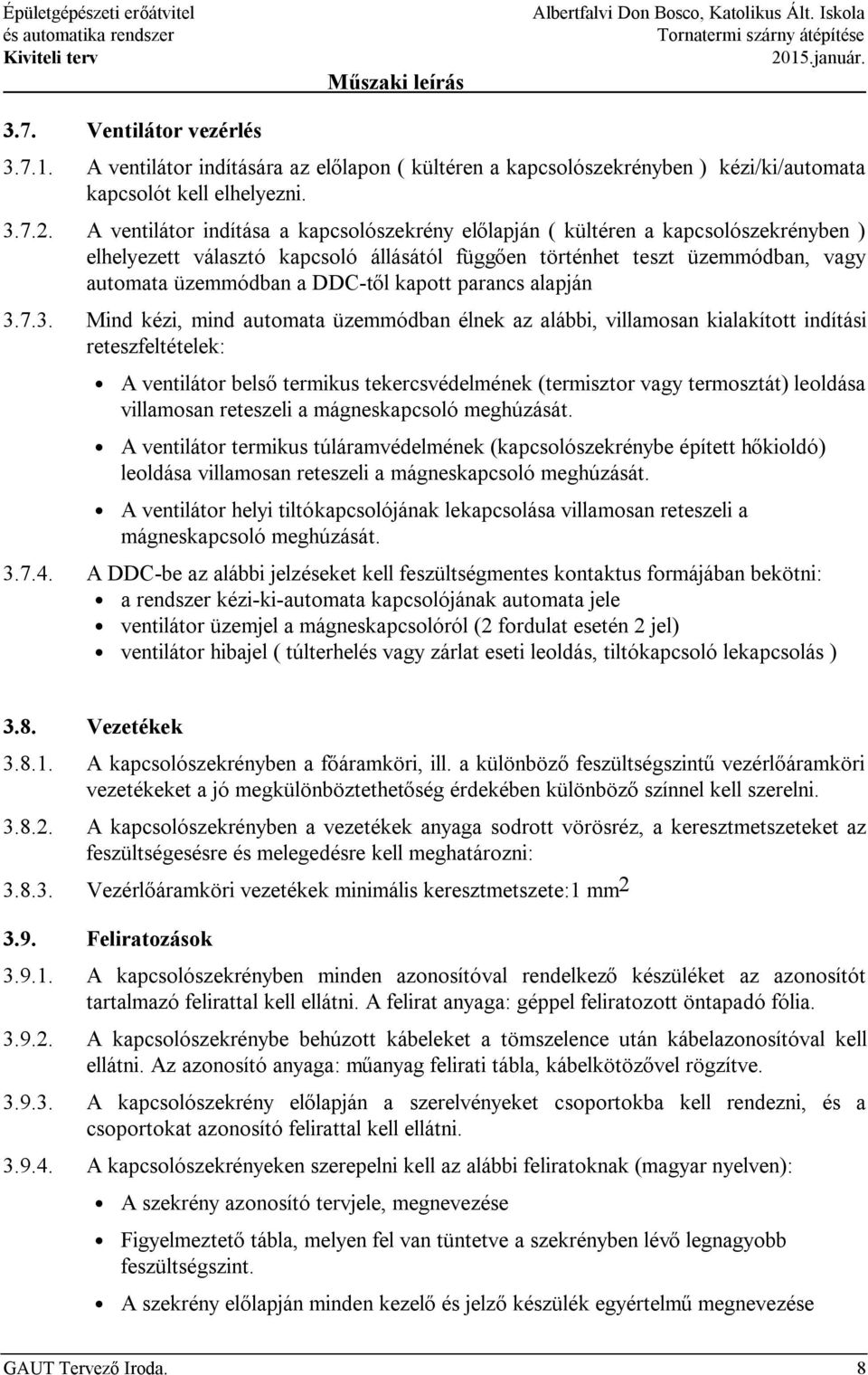

8 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január Ventilátor vezérlés A ventilátor indítására az előlapon ( kültéren a kapcsolószekrényben ) kézi/ki/automata kapcsolót kell elhelyezni A ventilátor indítása a kapcsolószekrény előlapján ( kültéren a kapcsolószekrényben ) elhelyezett választó kapcsoló állásától függően történhet teszt üzemmódban, vagy automata üzemmódban a DDC-től kapott parancs alapján Mind kézi, mind automata üzemmódban élnek az alábbi, villamosan kialakított indítási reteszfeltételek: A ventilátor belső termikus tekercsvédelmének (termisztor vagy termosztát) leoldása villamosan reteszeli a mágneskapcsoló meghúzását. A ventilátor termikus túláramvédelmének (kapcsolószekrénybe épített hőkioldó) leoldása villamosan reteszeli a mágneskapcsoló meghúzását. A ventilátor helyi tiltókapcsolójának lekapcsolása villamosan reteszeli a mágneskapcsoló meghúzását A DDC-be az alábbi jelzéseket kell feszültségmentes kontaktus formájában bekötni: a rendszer kézi-ki-automata kapcsolójának automata jele ventilátor üzemjel a mágneskapcsolóról (2 fordulat esetén 2 jel) ventilátor hibajel ( túlterhelés vagy zárlat eseti leoldás, tiltókapcsoló lekapcsolás ) 3.8. Vezetékek A kapcsolószekrényben a főáramköri, ill. a különböző feszültségszintű vezérlőáramköri vezetékeket a jó megkülönböztethetőség érdekében különböző színnel kell szerelni A kapcsolószekrényben a vezetékek anyaga sodrott vörösréz, a keresztmetszeteket az feszültségesésre és melegedésre kell meghatározni: Vezérlőáramköri vezetékek minimális keresztmetszete:1 mm Feliratozások A kapcsolószekrényben minden azonosítóval rendelkező készüléket az azonosítót tartalmazó felirattal kell ellátni. A felirat anyaga: géppel feliratozott öntapadó fólia A kapcsolószekrénybe behúzott kábeleket a tömszelence után kábelazonosítóval kell ellátni. Az azonosító anyaga: műanyag felirati tábla, kábelkötözővel rögzítve A kapcsolószekrény előlapján a szerelvényeket csoportokba kell rendezni, és a csoportokat azonosító felirattal kell ellátni A kapcsolószekrényeken szerepelni kell az alábbi feliratoknak (magyar nyelven): A szekrény azonosító tervjele, megnevezése Figyelmeztető tábla, melyen fel van tüntetve a szekrényben lévő legnagyobb feszültségszint. A szekrény előlapján minden kezelő és jelző készülék egyértelmű megnevezése GAUT Tervező Iroda. 8

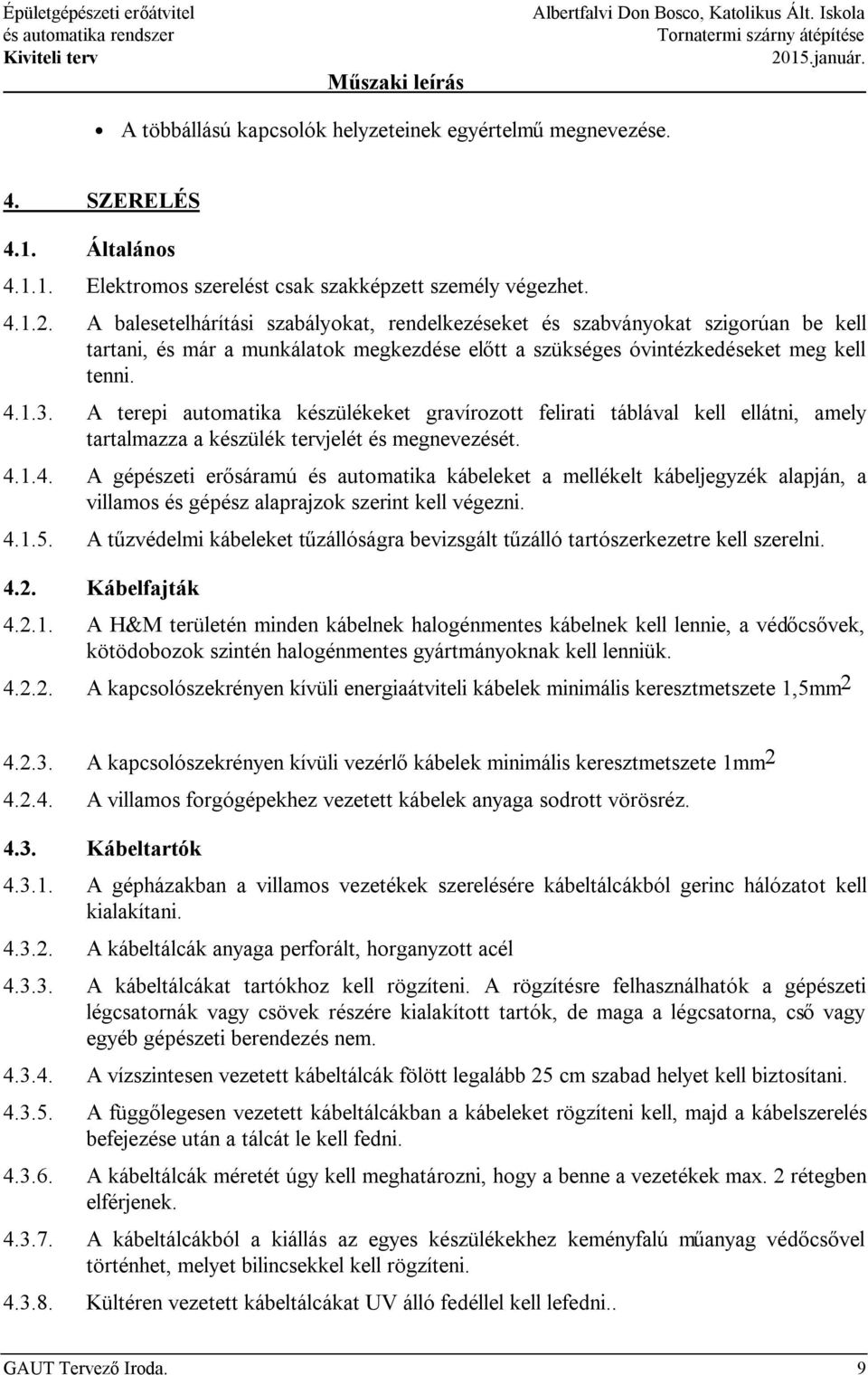

9 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. A többállású kapcsolók helyzeteinek egyértelmű megnevezése. 4. SZERELÉS 4.1. Általános Elektromos szerelést csak szakképzett személy végezhet A balesetelhárítási szabályokat, rendelkezéseket és szabványokat szigorúan be kell tartani, és már a munkálatok megkezdése előtt a szükséges óvintézkedéseket meg kell tenni A terepi automatika készülékeket gravírozott felirati táblával kell ellátni, amely tartalmazza a készülék tervjelét és megnevezését A gépészeti erősáramú és automatika kábeleket a mellékelt kábeljegyzék alapján, a villamos és gépész alaprajzok szerint kell végezni A tűzvédelmi kábeleket tűzállóságra bevizsgált tűzálló tartószerkezetre kell szerelni Kábelfajták A H&M területén minden kábelnek halogénmentes kábelnek kell lennie, a védőcsővek, kötödobozok szintén halogénmentes gyártmányoknak kell lenniük A kapcsolószekrényen kívüli energiaátviteli kábelek minimális keresztmetszete 1,5mm A kapcsolószekrényen kívüli vezérlő kábelek minimális keresztmetszete 1mm A villamos forgógépekhez vezetett kábelek anyaga sodrott vörösréz Kábeltartók A gépházakban a villamos vezetékek szerelésére kábeltálcákból gerinc hálózatot kell kialakítani A kábeltálcák anyaga perforált, horganyzott acél A kábeltálcákat tartókhoz kell rögzíteni. A rögzítésre felhasználhatók a gépészeti légcsatornák vagy csövek részére kialakított tartók, de maga a légcsatorna, cső vagy egyéb gépészeti berendezés nem A vízszintesen vezetett kábeltálcák fölött legalább 25 cm szabad helyet kell biztosítani A függőlegesen vezetett kábeltálcákban a kábeleket rögzíteni kell, majd a kábelszerelés befejezése után a tálcát le kell fedni A kábeltálcák méretét úgy kell meghatározni, hogy a benne a vezetékek max. 2 rétegben elférjenek A kábeltálcákból a kiállás az egyes készülékekhez keményfalú műanyag védőcsővel történhet, melyet bilincsekkel kell rögzíteni Kültéren vezetett kábeltálcákat UV álló fedéllel kell lefedni.. GAUT Tervező Iroda. 9

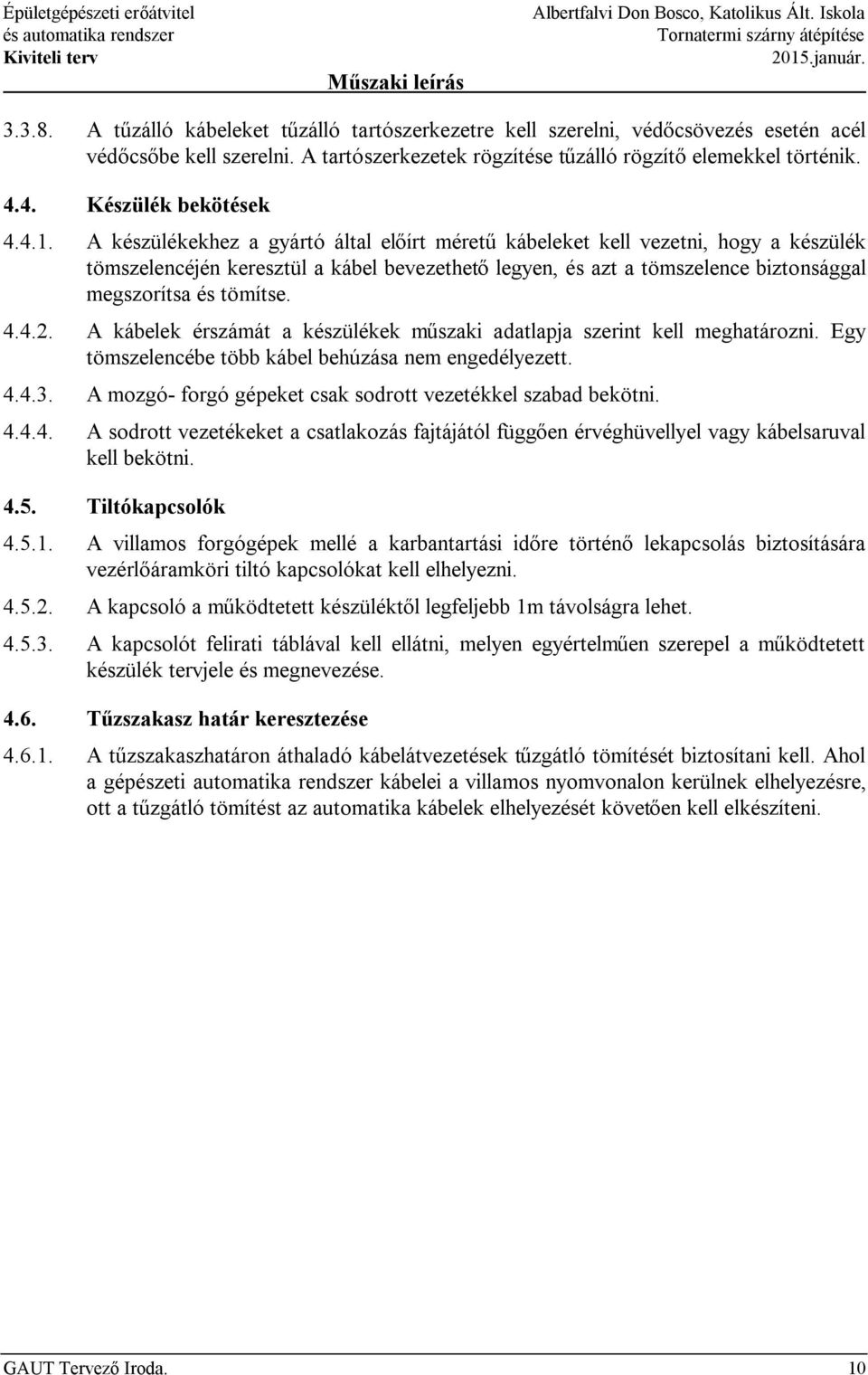

10 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január A tűzálló kábeleket tűzálló tartószerkezetre kell szerelni, védőcsövezés esetén acél védőcsőbe kell szerelni. A tartószerkezetek rögzítése tűzálló rögzítő elemekkel történik Készülék bekötések A készülékekhez a gyártó által előírt méretű kábeleket kell vezetni, hogy a készülék tömszelencéjén keresztül a kábel bevezethető legyen, és azt a tömszelence biztonsággal megszorítsa és tömítse A kábelek érszámát a készülékek műszaki adatlapja szerint kell meghatározni. Egy tömszelencébe több kábel behúzása nem engedélyezett A mozgó- forgó gépeket csak sodrott vezetékkel szabad bekötni A sodrott vezetékeket a csatlakozás fajtájától függően érvéghüvellyel vagy kábelsaruval kell bekötni Tiltókapcsolók A villamos forgógépek mellé a karbantartási időre történő lekapcsolás biztosítására vezérlőáramköri tiltó kapcsolókat kell elhelyezni A kapcsoló a működtetett készüléktől legfeljebb 1m távolságra lehet A kapcsolót felirati táblával kell ellátni, melyen egyértelműen szerepel a működtetett készülék tervjele és megnevezése Tűzszakasz határ keresztezése A tűzszakaszhatáron áthaladó kábelátvezetések tűzgátló tömítését biztosítani kell. Ahol a gépészeti automatika rendszer kábelei a villamos nyomvonalon kerülnek elhelyezésre, ott a tűzgátló tömítést az automatika kábelek elhelyezését követően kell elkészíteni. GAUT Tervező Iroda. 10

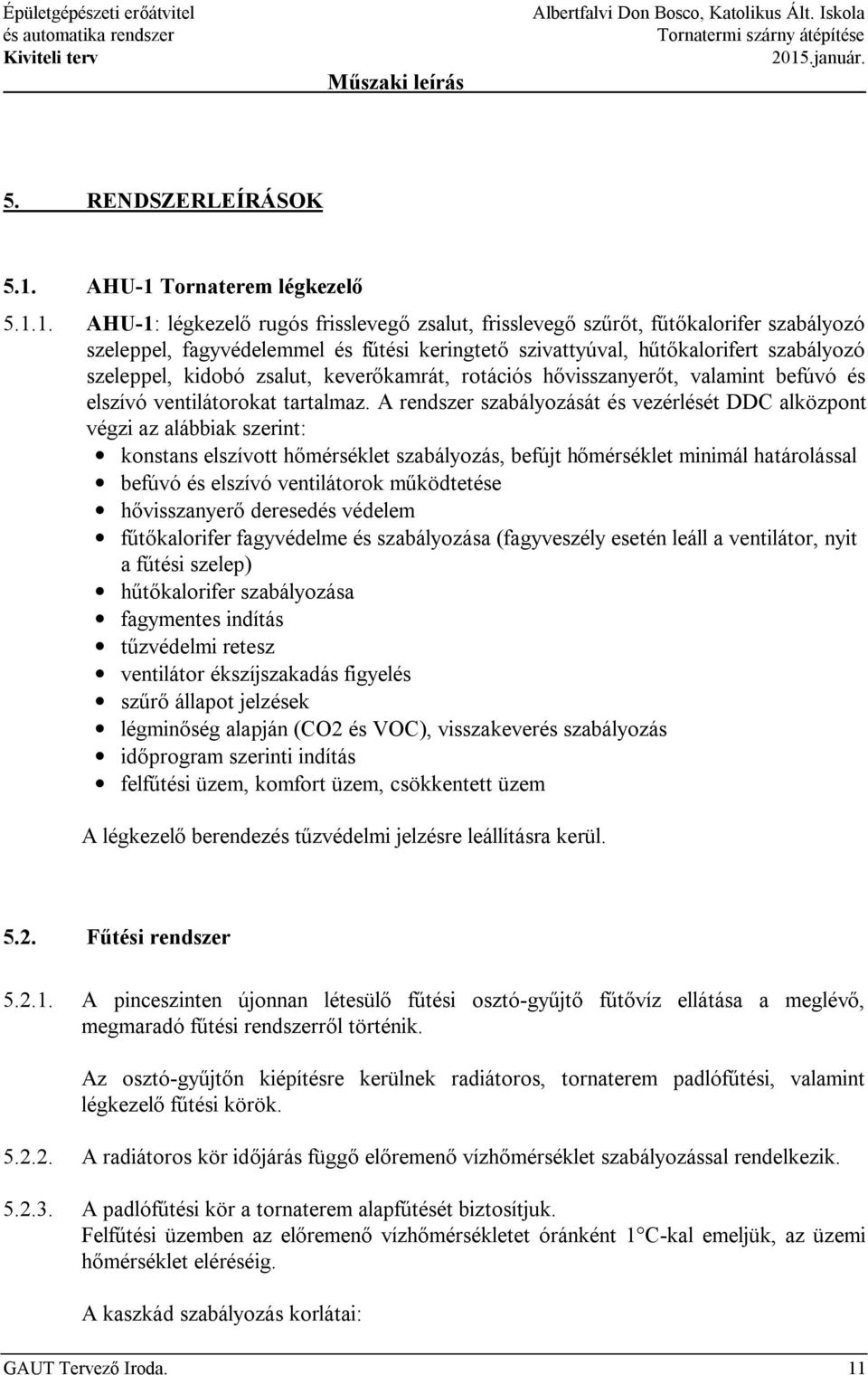

11 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. 5. RENDSZERLEÍRÁSOK 5.1. AHU-1 Tornaterem légkezelő AHU-1: légkezelő rugós frisslevegő zsalut, frisslevegő szűrőt, fűtőkalorifer szabályozó szeleppel, fagyvédelemmel és fűtési keringtető szivattyúval, hűtőkalorifert szabályozó szeleppel, kidobó zsalut, keverőkamrát, rotációs hővisszanyerőt, valamint befúvó és elszívó ventilátorokat tartalmaz. A rendszer szabályozását és vezérlését DDC alközpont végzi az alábbiak szerint: konstans elszívott hőmérséklet szabályozás, befújt hőmérséklet minimál határolással befúvó és elszívó ventilátorok működtetése hővisszanyerő deresedés védelem fűtőkalorifer fagyvédelme és szabályozása (fagyveszély esetén leáll a ventilátor, nyit a fűtési szelep) hűtőkalorifer szabályozása fagymentes indítás tűzvédelmi retesz ventilátor ékszíjszakadás figyelés szűrő állapot jelzések légminőség alapján (CO2 és VOC), visszakeverés szabályozás időprogram szerinti indítás felfűtési üzem, komfort üzem, csökkentett üzem A légkezelő berendezés tűzvédelmi jelzésre leállításra kerül Fűtési rendszer A pinceszinten újonnan létesülő fűtési osztó-gyűjtő fűtővíz ellátása a meglévő, megmaradó fűtési rendszerről történik. Az osztó-gyűjtőn kiépítésre kerülnek radiátoros, tornaterem padlófűtési, valamint légkezelő fűtési körök A radiátoros kör időjárás függő előremenő vízhőmérséklet szabályozással rendelkezik A padlófűtési kör a tornaterem alapfűtését biztosítjuk. Felfűtési üzemben az előremenő vízhőmérsékletet óránként 1 C-kal emeljük, az üzemi hőmérséklet eléréséig. A kaszkád szabályozás korlátai: GAUT Tervező Iroda. 11

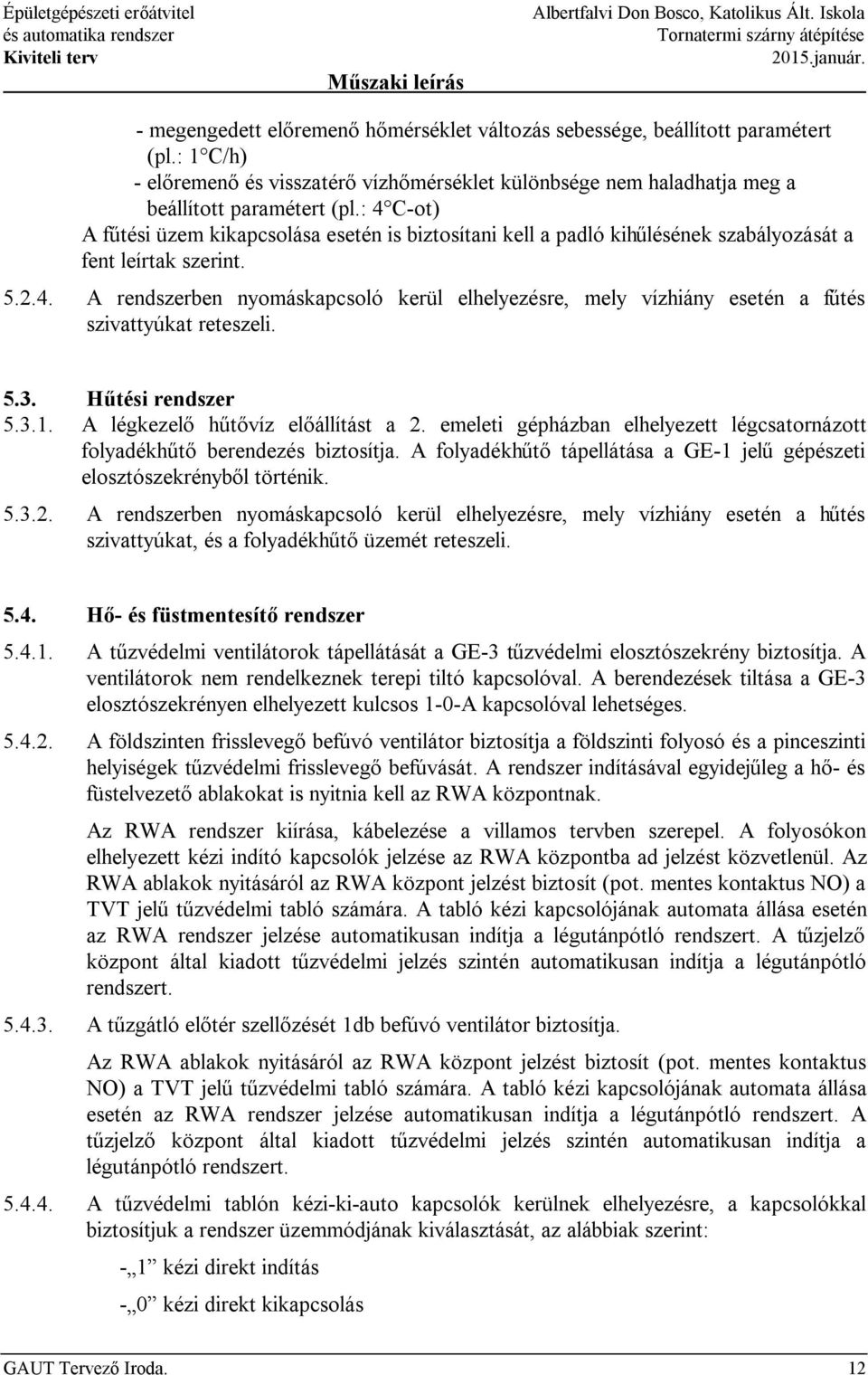

12 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. - megengedett előremenő hőmérséklet változás sebessége, beállított paramétert (pl.: 1 C/h) - előremenő és visszatérő vízhőmérséklet különbsége nem haladhatja meg a beállított paramétert (pl.: 4 C-ot) A fűtési üzem kikapcsolása esetén is biztosítani kell a padló kihűlésének szabályozását a fent leírtak szerint A rendszerben nyomáskapcsoló kerül elhelyezésre, mely vízhiány esetén a fűtés szivattyúkat reteszeli Hűtési rendszer A légkezelő hűtővíz előállítást a 2. emeleti gépházban elhelyezett légcsatornázott folyadékhűtő berendezés biztosítja. A folyadékhűtő tápellátása a GE-1 jelű gépészeti elosztószekrényből történik A rendszerben nyomáskapcsoló kerül elhelyezésre, mely vízhiány esetén a hűtés szivattyúkat, és a folyadékhűtő üzemét reteszeli Hő- és füstmentesítő rendszer A tűzvédelmi ventilátorok tápellátását a GE-3 tűzvédelmi elosztószekrény biztosítja. A ventilátorok nem rendelkeznek terepi tiltó kapcsolóval. A berendezések tiltása a GE-3 elosztószekrényen elhelyezett kulcsos 1-0-A kapcsolóval lehetséges A földszinten frisslevegő befúvó ventilátor biztosítja a földszinti folyosó és a pinceszinti helyiségek tűzvédelmi frisslevegő befúvását. A rendszer indításával egyidejűleg a hő- és füstelvezető ablakokat is nyitnia kell az RWA központnak. Az RWA rendszer kiírása, kábelezése a villamos tervben szerepel. A folyosókon elhelyezett kézi indító kapcsolók jelzése az RWA központba ad jelzést közvetlenül. Az RWA ablakok nyitásáról az RWA központ jelzést biztosít (pot. mentes kontaktus NO) a TVT jelű tűzvédelmi tabló számára. A tabló kézi kapcsolójának automata állása esetén az RWA rendszer jelzése automatikusan indítja a légutánpótló rendszert. A tűzjelző központ által kiadott tűzvédelmi jelzés szintén automatikusan indítja a légutánpótló rendszert A tűzgátló előtér szellőzését 1db befúvó ventilátor biztosítja. Az RWA ablakok nyitásáról az RWA központ jelzést biztosít (pot. mentes kontaktus NO) a TVT jelű tűzvédelmi tabló számára. A tabló kézi kapcsolójának automata állása esetén az RWA rendszer jelzése automatikusan indítja a légutánpótló rendszert. A tűzjelző központ által kiadott tűzvédelmi jelzés szintén automatikusan indítja a légutánpótló rendszert A tűzvédelmi tablón kézi-ki-auto kapcsolók kerülnek elhelyezésre, a kapcsolókkal biztosítjuk a rendszer üzemmódjának kiválasztását, az alábbiak szerint: - 1 kézi direkt indítás - 0 kézi direkt kikapcsolás GAUT Tervező Iroda. 12

13 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. - A automata vezérlés, indítás az RWA központ és a tűzjelző központ jelzése szerint A tűzvédelmi szellőzési rendszerek kábelezése E90 tűzállóságú kábelekkel történik. A kábelek rögzítése funkciómegtartó tartószerkezeten történik. 6. ÉRINTÉSVÉDELEM 6.1. Az érintésvédelem módja: nullázás védőföldelő hálózattal kiegészítve, melybe minden építészeti és gépészeti fémszerkezetet be kell kötni. 7. TŰZVÉDELMI VILLAMOS LEÍRÁS A villamos berendezésnek ki kell elégítenie a 28/2011 (IX.6) BM rendelet előírásait, azaz a villamos hálózatnak központilag és szakaszosan is leválaszthatónak kell lennie. Az épület tűzvédelmével összefüggő adatokat (tűzszakasz, épület tűzrendészeti besorolása, menekülési útvonal, kiürítési számítás stb.) az építészeti leírás tartalmazza. Az épületben gyengeáramú automatikus tűzjelző berendezés lesz telepítve. 8. VILLAMOS MUNKAVÉDELMI LEÍRÁS A villanyszerelési munkák elvégzésénél a vonatkozó szabványok és előírások szerint kell eljárni. A berendezés építésénél, szerelésénél a vonatkozó munkavédelmi előírásokat be kell tartani, és már a munkálatok megkezdése előtt a szükséges óvintézkedéseket meg kell tenni. A berendezés létesítésénél alapvető követelmény, hogy csak szabványos szerelési anyagok és készülékek kerüljenek beépítésre. A szerelést csak megfelelő szakképesítésű egyének végezhetik. A berendezés átadása előtt az érintésvédelmi, szigetelésellenállási, villámvédelmi és szabványossági felülvizsgálatokat, illetve méréseket a Kivitelezőnek el kell végeznie, és azokat az előírt időközönként az Üzemeltetőnek is el kell végeztetni. A felülvizsgálatot csak arra feljogosított személyek végezhetik. Az épületen bontási munkák csak teljes feszültségmentesítés esetén végezhetők. A következő pontban szereplő szabványok csak a fontosabbakat tartalmazzák, de a kivitelezés során minden vonatkozó MSZ szabvány előírásai betartandók. A szabványok és a rendeletek felsorolásánál az eredeti közzétett hivatkozás szerepel. Értelemszerűen ezek kiegészítései és módosításai betartandók. GAUT Tervező Iroda. 13

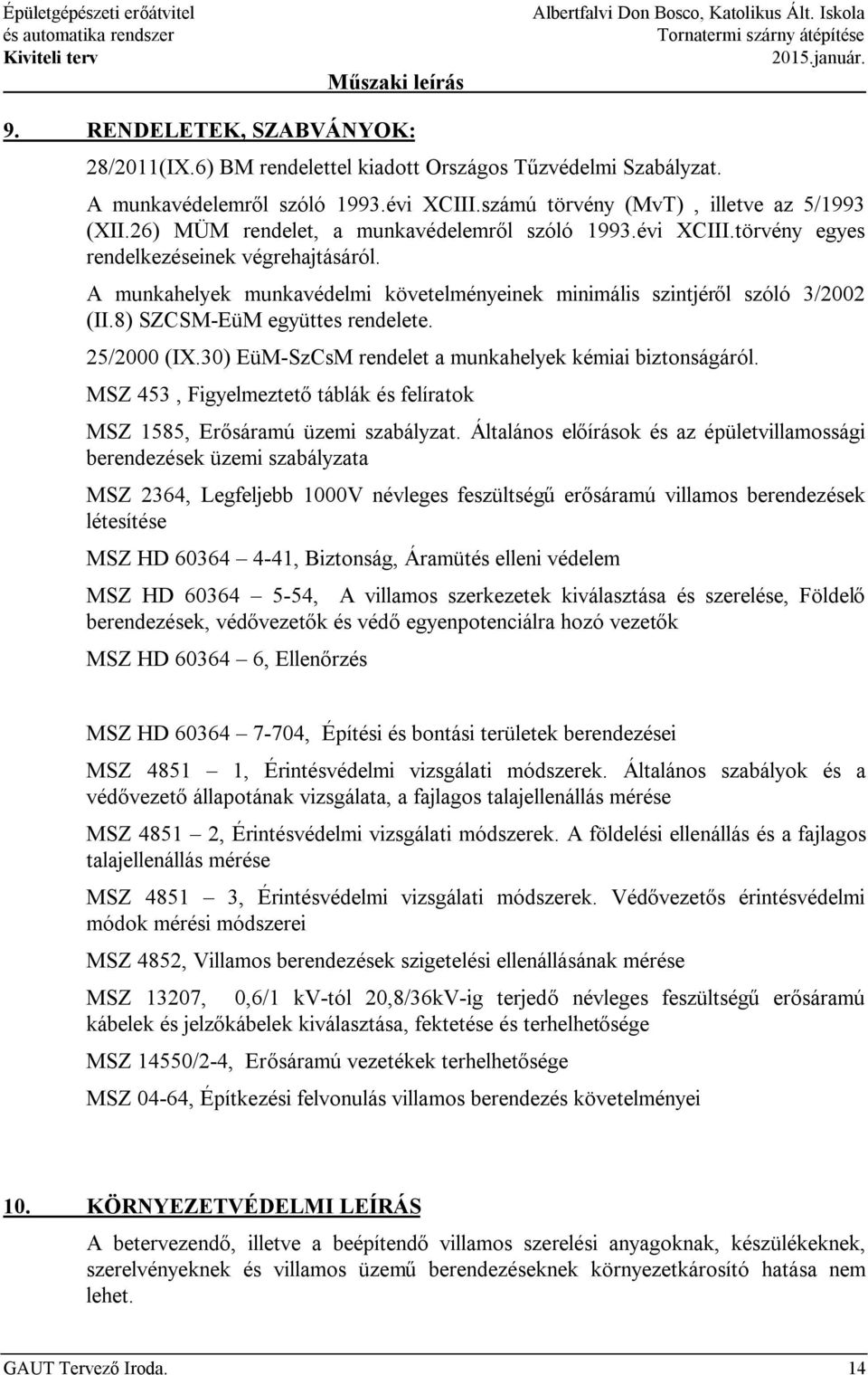

14 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. 9. RENDELETEK, SZABVÁNYOK: 28/2011(IX.6) BM rendelettel kiadott Országos Tűzvédelmi Szabályzat. A munkavédelemről szóló 1993.évi XCIII.számú törvény (MvT), illetve az 5/1993 (XII.26) MÜM rendelet, a munkavédelemről szóló 1993.évi XCIII.törvény egyes rendelkezéseinek végrehajtásáról. A munkahelyek munkavédelmi követelményeinek minimális szintjéről szóló 3/2002 (II.8) SZCSM-EüM együttes rendelete. 25/2000 (IX.30) EüM-SzCsM rendelet a munkahelyek kémiai biztonságáról. MSZ 453, Figyelmeztető táblák és felíratok MSZ 1585, Erősáramú üzemi szabályzat. Általános előírások és az épületvillamossági berendezések üzemi szabályzata MSZ 2364, Legfeljebb 1000V névleges feszültségű erősáramú villamos berendezések létesítése MSZ HD , Biztonság, Áramütés elleni védelem MSZ HD , A villamos szerkezetek kiválasztása és szerelése, Földelő berendezések, védővezetők és védő egyenpotenciálra hozó vezetők MSZ HD , Ellenőrzés MSZ HD , Építési és bontási területek berendezései MSZ , Érintésvédelmi vizsgálati módszerek. Általános szabályok és a védővezető állapotának vizsgálata, a fajlagos talajellenállás mérése MSZ , Érintésvédelmi vizsgálati módszerek. A földelési ellenállás és a fajlagos talajellenállás mérése MSZ , Érintésvédelmi vizsgálati módszerek. Védővezetős érintésvédelmi módok mérési módszerei MSZ 4852, Villamos berendezések szigetelési ellenállásának mérése MSZ 13207, 0,6/1 kv-tól 20,8/36kV-ig terjedő névleges feszültségű erősáramú kábelek és jelzőkábelek kiválasztása, fektetése és terhelhetősége MSZ 14550/2-4, Erősáramú vezetékek terhelhetősége MSZ 04-64, Építkezési felvonulás villamos berendezés követelményei 10. KÖRNYEZETVÉDELMI LEÍRÁS A betervezendő, illetve a beépítendő villamos szerelési anyagoknak, készülékeknek, szerelvényeknek és villamos üzemű berendezéseknek környezetkárosító hatása nem lehet. GAUT Tervező Iroda. 14

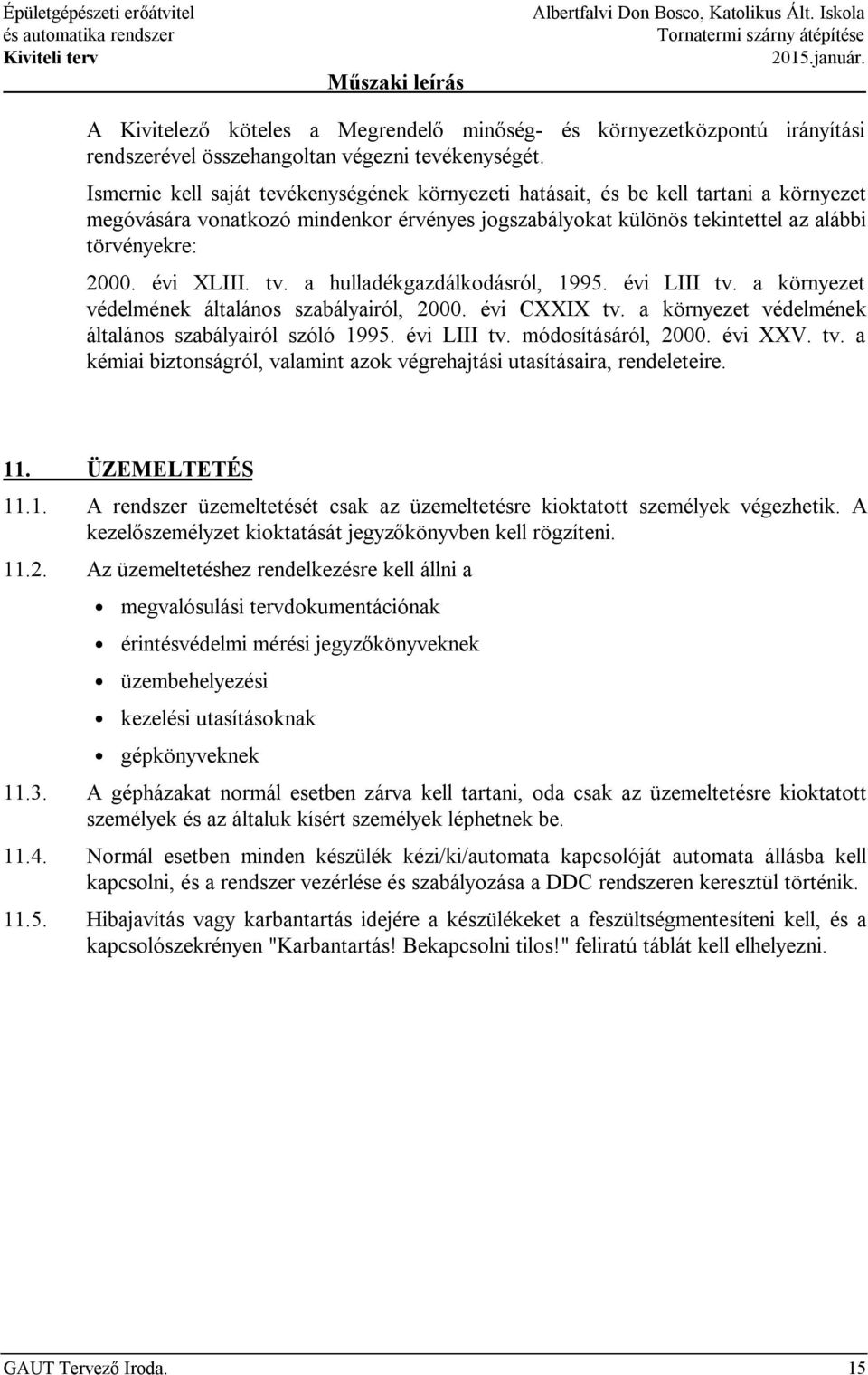

15 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. A Kivitelező köteles a Megrendelő minőség- és környezetközpontú irányítási rendszerével összehangoltan végezni tevékenységét. Ismernie kell saját tevékenységének környezeti hatásait, és be kell tartani a környezet megóvására vonatkozó mindenkor érvényes jogszabályokat különös tekintettel az alábbi törvényekre: évi XLIII. tv. a hulladékgazdálkodásról, évi LIII tv. a környezet védelmének általános szabályairól, évi CXXIX tv. a környezet védelmének általános szabályairól szóló évi LIII tv. módosításáról, évi XXV. tv. a kémiai biztonságról, valamint azok végrehajtási utasításaira, rendeleteire. 11. ÜZEMELTETÉS A rendszer üzemeltetését csak az üzemeltetésre kioktatott személyek végezhetik. A kezelőszemélyzet kioktatását jegyzőkönyvben kell rögzíteni Az üzemeltetéshez rendelkezésre kell állni a megvalósulási tervdokumentációnak érintésvédelmi mérési jegyzőkönyveknek üzembehelyezési kezelési utasításoknak gépkönyveknek A gépházakat normál esetben zárva kell tartani, oda csak az üzemeltetésre kioktatott személyek és az általuk kísért személyek léphetnek be Normál esetben minden készülék kézi/ki/automata kapcsolóját automata állásba kell kapcsolni, és a rendszer vezérlése és szabályozása a DDC rendszeren keresztül történik Hibajavítás vagy karbantartás idejére a készülékeket a feszültségmentesíteni kell, és a kapcsolószekrényen "Karbantartás! Bekapcsolni tilos!" feliratú táblát kell elhelyezni. GAUT Tervező Iroda. 15

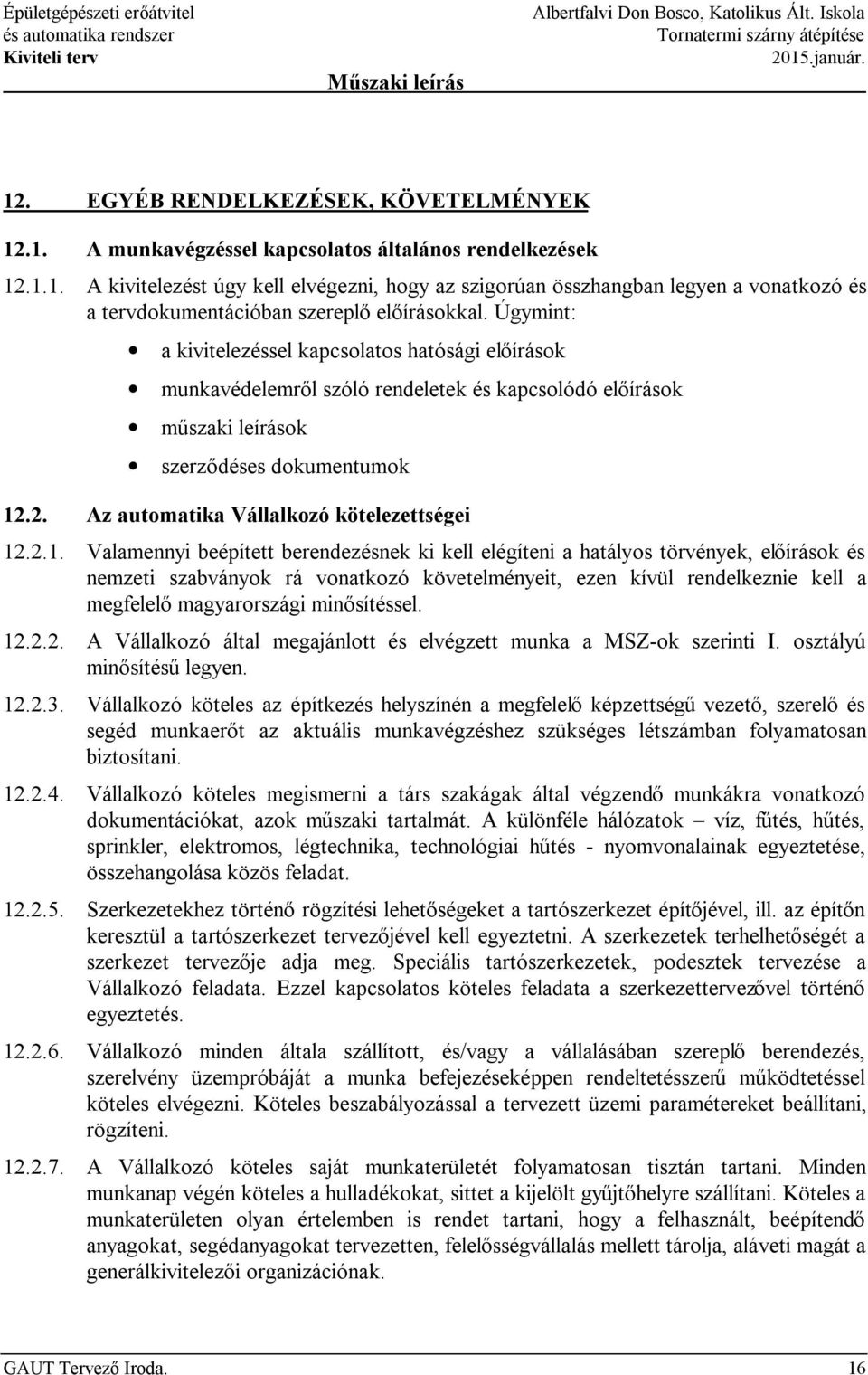

16 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. 12. EGYÉB RENDELKEZÉSEK, KÖVETELMÉNYEK A munkavégzéssel kapcsolatos általános rendelkezések A kivitelezést úgy kell elvégezni, hogy az szigorúan összhangban legyen a vonatkozó és a tervdokumentációban szereplő előírásokkal. Úgymint: a kivitelezéssel kapcsolatos hatósági előírások munkavédelemről szóló rendeletek és kapcsolódó előírások műszaki leírások szerződéses dokumentumok Az automatika Vállalkozó kötelezettségei Valamennyi beépített berendezésnek ki kell elégíteni a hatályos törvények, előírások és nemzeti szabványok rá vonatkozó követelményeit, ezen kívül rendelkeznie kell a megfelelő magyarországi minősítéssel A Vállalkozó által megajánlott és elvégzett munka a MSZ-ok szerinti I. osztályú minősítésű legyen Vállalkozó köteles az építkezés helyszínén a megfelelő képzettségű vezető, szerelő és segéd munkaerőt az aktuális munkavégzéshez szükséges létszámban folyamatosan biztosítani Vállalkozó köteles megismerni a társ szakágak által végzendő munkákra vonatkozó dokumentációkat, azok műszaki tartalmát. A különféle hálózatok víz, fűtés, hűtés, sprinkler, elektromos, légtechnika, technológiai hűtés - nyomvonalainak egyeztetése, összehangolása közös feladat Szerkezetekhez történő rögzítési lehetőségeket a tartószerkezet építőjével, ill. az építőn keresztül a tartószerkezet tervezőjével kell egyeztetni. A szerkezetek terhelhetőségét a szerkezet tervezője adja meg. Speciális tartószerkezetek, podesztek tervezése a Vállalkozó feladata. Ezzel kapcsolatos köteles feladata a szerkezettervezővel történő egyeztetés Vállalkozó minden általa szállított, és/vagy a vállalásában szereplő berendezés, szerelvény üzempróbáját a munka befejezéseképpen rendeltetésszerű működtetéssel köteles elvégezni. Köteles beszabályozással a tervezett üzemi paramétereket beállítani, rögzíteni A Vállalkozó köteles saját munkaterületét folyamatosan tisztán tartani. Minden munkanap végén köteles a hulladékokat, sittet a kijelölt gyűjtőhelyre szállítani. Köteles a munkaterületen olyan értelemben is rendet tartani, hogy a felhasznált, beépítendő anyagokat, segédanyagokat tervezetten, felelősségvállalás mellett tárolja, aláveti magát a generálkivitelezői organizációnak. GAUT Tervező Iroda. 16

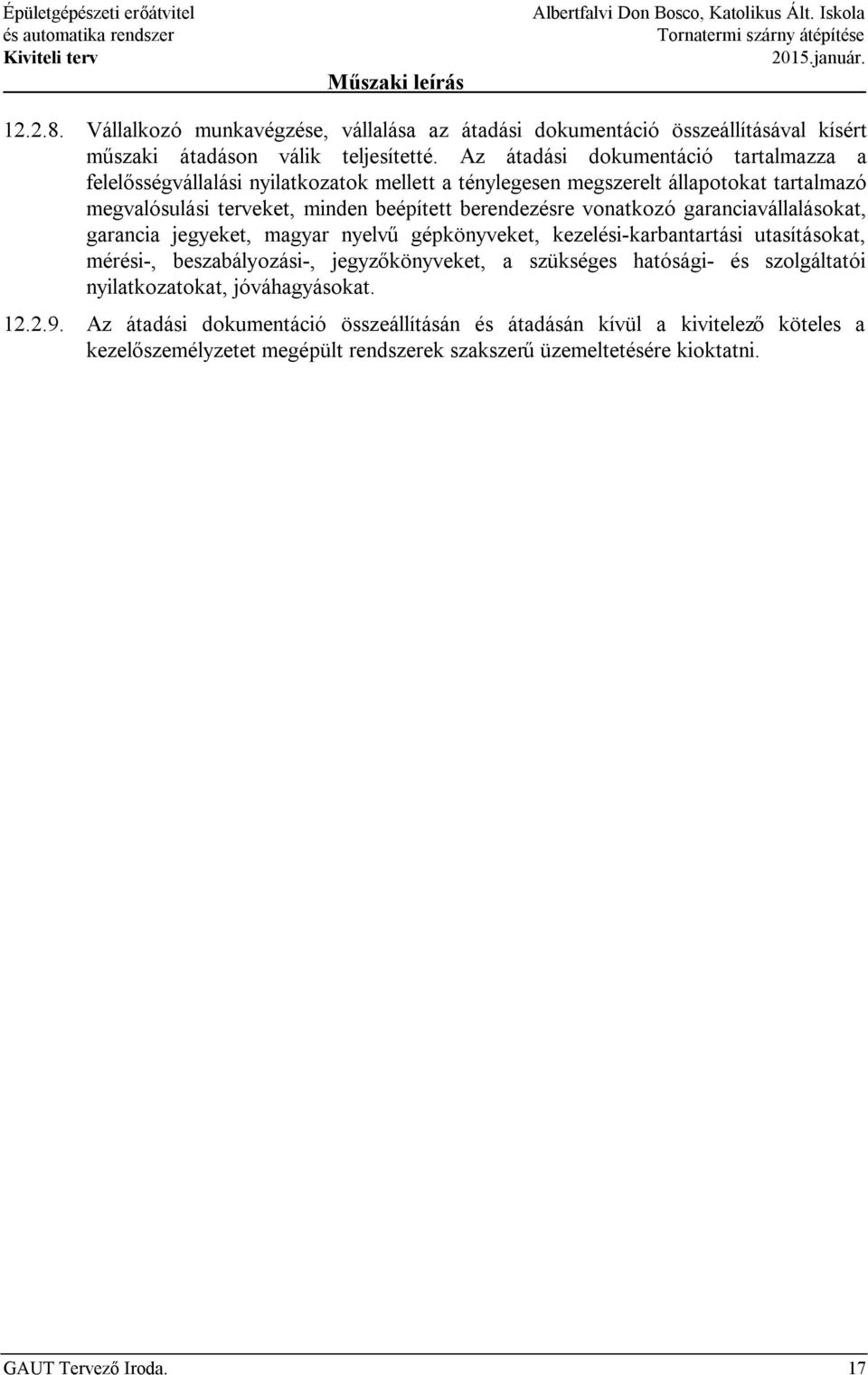

17 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január Vállalkozó munkavégzése, vállalása az átadási dokumentáció összeállításával kísért műszaki átadáson válik teljesítetté. Az átadási dokumentáció tartalmazza a felelősségvállalási nyilatkozatok mellett a ténylegesen megszerelt állapotokat tartalmazó megvalósulási terveket, minden beépített berendezésre vonatkozó garanciavállalásokat, garancia jegyeket, magyar nyelvű gépkönyveket, kezelési-karbantartási utasításokat, mérési-, beszabályozási-, jegyzőkönyveket, a szükséges hatósági- és szolgáltatói nyilatkozatokat, jóváhagyásokat Az átadási dokumentáció összeállításán és átadásán kívül a kivitelező köteles a kezelőszemélyzetet megépült rendszerek szakszerű üzemeltetésére kioktatni. GAUT Tervező Iroda. 17

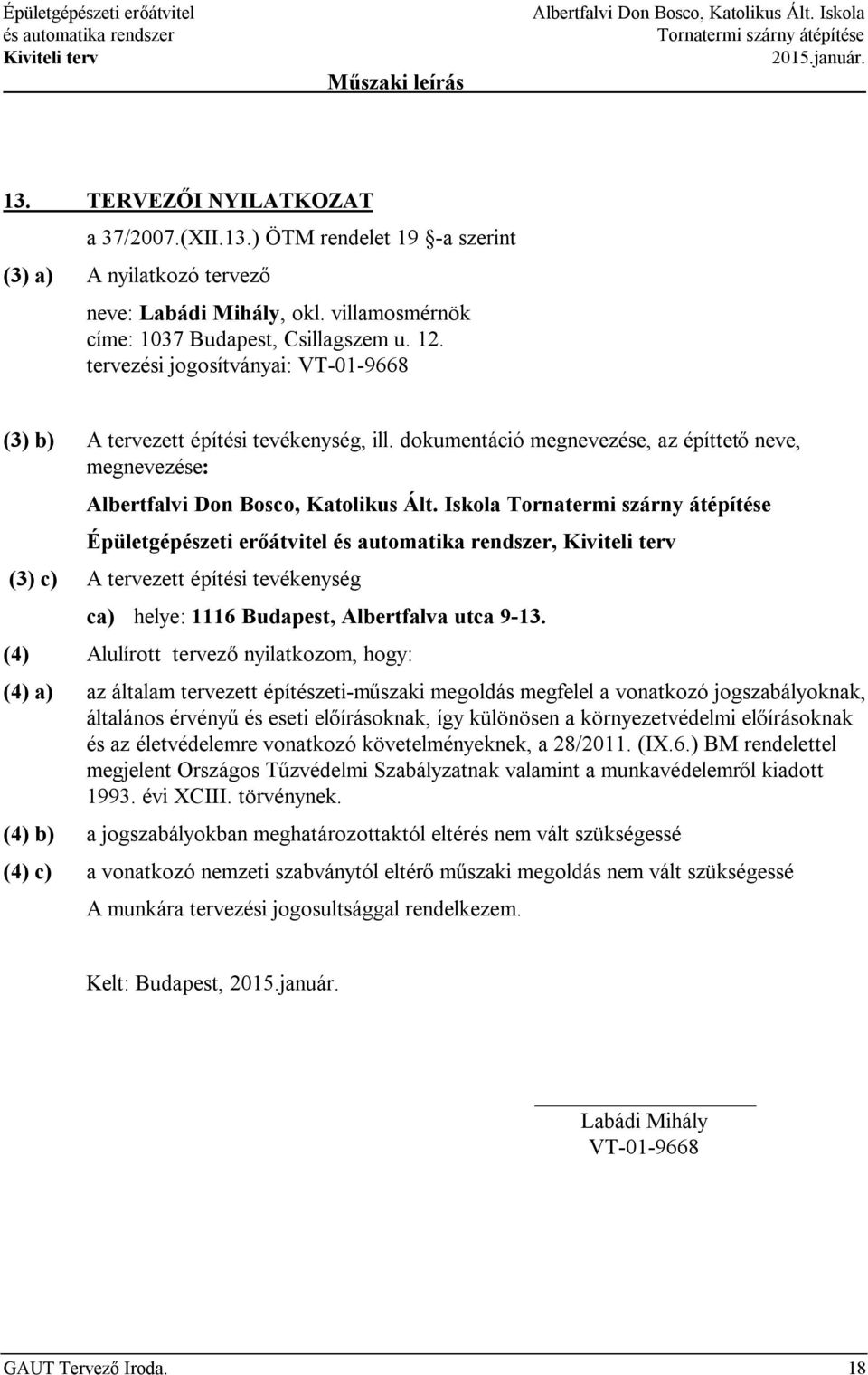

18 Kiviteli terv Műszaki leírás Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január. 13. TERVEZŐI NYILATKOZAT a 37/2007.(XII.13.) ÖTM rendelet 19 -a szerint (3) a) A nyilatkozó tervező neve: Labádi Mihály, okl. villamosmérnök címe: 1037 Budapest, Csillagszem u. 12. tervezési jogosítványai: VT (3) b) A tervezett építési tevékenység, ill. dokumentáció megnevezése, az építtető neve, megnevezése: Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése Épületgépészeti erőátvitel, Kiviteli terv (3) c) A tervezett építési tevékenység ca) helye: 1116 Budapest, Albertfalva utca (4) Alulírott tervező nyilatkozom, hogy: (4) a) az általam tervezett építészeti-műszaki megoldás megfelel a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak, így különösen a környezetvédelmi előírásoknak és az életvédelemre vonatkozó követelményeknek, a 28/2011. (IX.6.) BM rendelettel megjelent Országos Tűzvédelmi Szabályzatnak valamint a munkavédelemről kiadott évi XCIII. törvénynek. (4) b) a jogszabályokban meghatározottaktól eltérés nem vált szükségessé (4) c) a vonatkozó nemzeti szabványtól eltérő műszaki megoldás nem vált szükségessé A munkára tervezési jogosultsággal rendelkezem. Kelt: Budapest, 2015.január. Labádi Mihály VT GAUT Tervező Iroda. 18

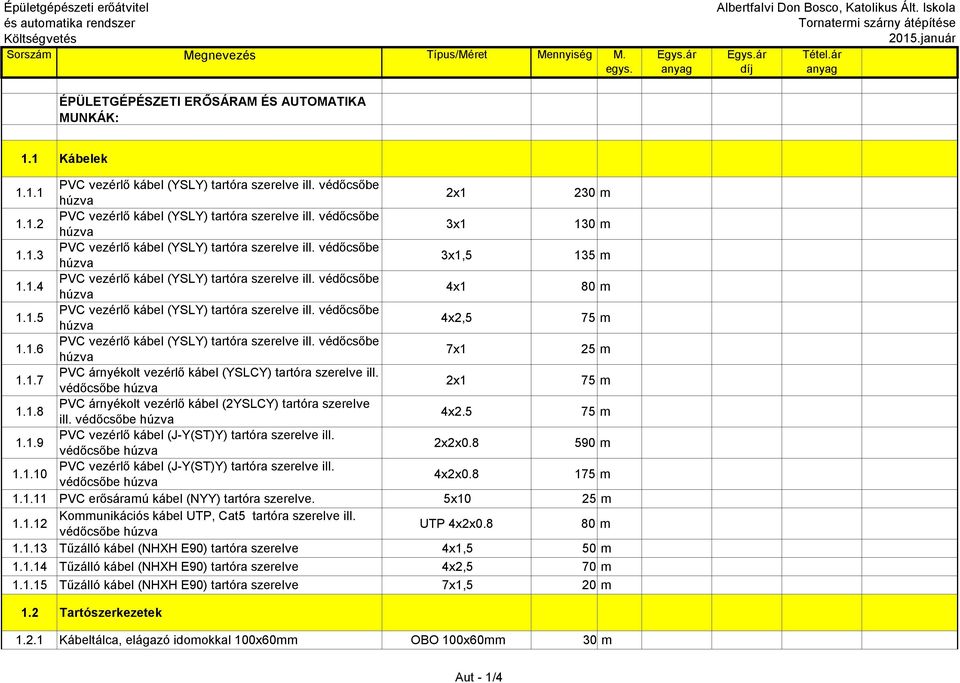

19 Költségvetés Sorszám Megnevezés Típus/Méret Mennyiség M. egys. ÉPÜLETGÉPÉSZETI ERŐSÁRAM ÉS AUTOMATIKA MUNKÁK: Egys.ár anyag Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január Egys.ár Tétel.ár díj anyag 1.1 Kábelek PVC vezérlő kábel (YSLY) tartóra szerelve ill. védőcsőbe húzva 2x1 230 m PVC vezérlő kábel (YSLY) tartóra szerelve ill. védőcsőbe húzva 3x1 130 m PVC vezérlő kábel (YSLY) tartóra szerelve ill. védőcsőbe húzva 3x1,5 135 m PVC vezérlő kábel (YSLY) tartóra szerelve ill. védőcsőbe húzva 4x1 80 m PVC vezérlő kábel (YSLY) tartóra szerelve ill. védőcsőbe húzva 4x2,5 75 m PVC vezérlő kábel (YSLY) tartóra szerelve ill. védőcsőbe húzva 7x1 25 m PVC árnyékolt vezérlő kábel (YSLCY) tartóra szerelve ill. védőcsőbe húzva 2x1 75 m PVC árnyékolt vezérlő kábel (2YSLCY) tartóra szerelve ill. védőcsőbe húzva 4x m PVC vezérlő kábel (J-Y(ST)Y) tartóra szerelve ill. védőcsőbe húzva 2x2x m PVC vezérlő kábel (J-Y(ST)Y) tartóra szerelve ill. védőcsőbe húzva 4x2x m PVC erősáramú kábel (NYY) tartóra szerelve. 5x10 25 m Kommunikációs kábel UTP, Cat5 tartóra szerelve ill. védőcsőbe húzva UTP 4x2x m Tűzálló kábel (NHXH E90) tartóra szerelve 4x1,5 50 m Tűzálló kábel (NHXH E90) tartóra szerelve 4x2,5 70 m Tűzálló kábel (NHXH E90) tartóra szerelve 7x1,5 20 m 1.2 Tartószerkezetek Kábeltálca, elágazó idomokkal 100x60mm OBO 100x60mm 30 m Aut - 1/4

20 Költségvetés Sorszám Megnevezés Típus/Méret Mennyiség M. egys Kábeltálca, elágazó idomokkal 50x60mm OBO 50x60mm 20 m Keményfalú műanyag védőcső tartóra szerelve DN 21mm 80 m Funkciótartó tartószerkezet egyedi kábelrögzítéshez (kengyeles/bilincses rögítés), OBO 120 m 1.3 Kapcsolószekrények Egys.ár anyag Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január Egys.ár Tétel.ár díj anyag GE-1 jelű erősáram és vezérlési elosztószekrény 1 db 1200x1200x300mm méretű lemezszekrényből kialakítva, felső tömszelencés kábelbevezetéssel, mellékelt dokumentáció és műszaki leírás szerint legyártva, DDC alközpontokkal, 1 betáplálással, vezérlőkörök kialakításával. 1200x1200x300mm 1klt GE-2 jelű erősáram és vezérlési elosztószekrény 1 db 600x6000x300mm mm méretű lemezszekrényből kialakítva, felső tömszelencés kábelbevezetéssel, mellékelt dokumentáció és műszaki leírás szerint legyártva, DDC alközpontokkal, 1 betáplálással, vezérlőkörök kialakításával. 600x600x300mm 1klt GE-3 jelű erősáram és vezérlési elosztószekrény 1 db 600x600x250mm mm méretű lemezszekrényből kialakítva, felső tömszelencés kábelbevezetéssel, mellékelt dokumentáció és műszaki leírás szerint legyártva, DDC alközpontokkal, 1 betáplálással, vezérlőkörök kialakításával. 600x600x250mm 1klt TVT jelű tűzvédelmi vezérlő tabló 1 db 400x400x160mm méretű lemezszekrényből kialakítva, felső tömszelencés kábelbevezetéssel, mellékelt dokumentáció és műszaki leírás szerint legyártva, vezérlőkörök kialakításával.(2db 1-0-A kapcsoló és 2db zöld/ 2db piros LED d22mm lámpa beépítésével. 400x400x160mm 1klt 1.4 Helyszíni szerelés Terepi készülékek bekötése 1klt Idegen készülékek terepi oldai bekötése 1klt Aut - 2/4

21 Költségvetés Sorszám Megnevezés Típus/Méret Mennyiség M. egys Kábelek bekötése a gépészeti elosztószekrényekben, 1klt Motor forgásirány ellenörzés 1klt Készülékazonosító felírati tábla 50x100mm műanyag 65 db Gépházon belüli EPH hálózat építése 20x5mm-es laposvassal, átkötő elemekkel 20 m ÉV mérés 1klt 1.5 Automatika készülékek Rugós zsalumozgató motor, 230V AC, 16Nm AF-230 2klt Zsalumozgató motor, 24V AC, VDC, 18Nm AM24-SR 3klt Bus kommunikációs fali kezelő EGKP-01 1klt Merülő hőmérséklet érzékelő ETF 301 7klt Külső hőmérséklet érzékelő ETK 321 2klt Légcsatorna hőmérséklet érzékelő ETL 312 3klt Helyiség hőmérséklet érzékelő RF-107 2klt Frekvenciaváltó 1,1kW, IP54, RFI szűrővel FC102, 1,1kW, RFI, IP54 1klt Frekvenciaváltó 4kW, IP54, RFI szűrővel FC102, 4kW, RFI, IP54 2klt j motoros szabályozó szelep, 24V AC; PN16; DN15; Kvs=4; menetes HVRG3 15/4.0+HAMV/24 1klt j motoros szabályozó szelep, 24V AC; PN16; DN25; Kvs=10; menetes HVRG3 25/10+HAMV/24 1klt j motoros szabályozó szelep, 24V AC; PN16; DN32; Kvs=16; menetes HVRG3 32/16+HAMV/24 1klt j motoros szabályozó szelep, 24V AC; PN16; DN40; Kvs=25; menetes HVRG2 40/25+HAMV/24 1klt Légoldali nyomáskapcsoló 0-300Pa, 230V 6A JDL-111 4klt Légoldali fagyvédő termosztát JTF-1 1klt Tiltó kapcsoló KKM klt Tiltó kapcsoló KKMO klt Vízoldali termosztát/immersion thermostat 0-70 C KR klt Vízoldali nyomáskapcsoló, 0-6Bar, 230V, 6A RT200 2klt légcsatorna levegő minőség érzélelő VOC 2klt Légcsatorna CO2 érzékelő 2klt 1.6 Épületfelügyelet Egys.ár anyag Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január Egys.ár Tétel.ár díj anyag Aut - 3/4

22 Költségvetés Sorszám Megnevezés Típus/Méret Mennyiség M. egys DDC router - programozható;webserver funkció; LCD kijelzővel; 7.DualPort verzió SYS700-R-L-D Rendszervezérlő M3000-M 1klt Kommunikációs szekrény gyártása a felügyeleti központ számára (benne: switch, UPS 500 tápegység, Code Call készülék vagy SMS riasztás kialakítása, GSM modem /előfizetés nélkül/) Szolgáltatás: - Felhasználói software - Kezelési utasítás - Automatika rendszer üzembehelyezése, beszabályozása, próbaüzeme - Grafikus képszerkesztés NetComm SB 1klt 1klt 1klt Egys.ár anyag Albertfalvi Don Bosco, Katolikus Ált. Iskola Tornatermi szárny átépítése 2015.január Egys.ár Tétel.ár díj anyag 1.7 Szolgáltatások Gyártmány és megvalósulási tervek készítése 1klt Automatika rendszer beüzemelés, próbaüzem 1klt Aut - 4/4

23

24

25

26

27

28

29

30

31

32

33

34 Albertfalvi Don Bosco, Katolikus Ált. Iskola/ Anyag-, kábel- és adatpont lista Tornatermi szárny átépítése/ Kiviteli terv 2015.január Adatpont Datapoint Megnevezés Title Készülék típus Type Db Pcs AI AO DI DO Pn [kw] In [A] f Kábeltípus Cable type méret size Honnan From Hova Destination Megjegyzés Annotation GE-1: Gépészeti erősáram és automatika elosztó. D1.1 alállomás/substation DDC alállomás SYS700-A DDC alállomás SYS700-A DDC alállomás SYS700-A beépített adatpontok: felhasznált adatpontok: GE-1/nbet. Normál betáp > 22,0 51,6 3 NYY 5x25 GE-1 GE-1/nbet GE-1/Tuz.j Tűzvédelem > jelzés 1 YSLY 2x1 GE-1 GE-1/Tuz AHU-1: Tornatermi légkezelő AHU-1/BVF.. Befúvó ventilátor frekvencia váltó > betáplálás FC102, 4kW, IP54, RFI, 1 4,0 8,8 3 2YSLCY 4x2.5 GE-1 AHU-1/BVF AHU-1/BV.. Befúvó ventilátor > betáplálás VTS VS-55-R-RMHC 4,0 8,8 3 YSLY 4x2,5 GE-1 AHU-1/BV AHU-1/BVF.tk Befúvó ventilátor frekvencia váltó > tiltó kapcsoló KKMO YSLY 2x1 GE-1 AHU-1/BVF AHU-1/BV.mv Befúvó ventilátor > motorovédelem YSLCY 2x1. GE-1 AHU-1/BV AHU-1/BVF.vk Befúvó ventilátor frekvencia váltó > vezérlő kábel J-Y(ST)Y 4x2x0.8 GE-1 AHU-1/BVF AHU-1/BV.s Befúvó ventilátor > szabályozás 1 J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/BV AHU-1/RK.j Rendszerkapcsoló > jelzés 1 AHU-1/BVF.u Befúvó ventilátor frekvencia váltó > üzemjel 1 AHU-1/BVF.h Befúvó ventilátor frekvencia váltó > hibajel 1 AHU-1/BVF.i Befúvó ventilátor frekvencia váltó > indítás 1 AHU-1/EVF.. Elszívó ventilátor frekvencia váltó > betáplálás FC102, 4kW, IP54, RFI, 1 4,0 8,8 3 2YSLCY 4x2.5 GE-1 AHU-1/EVF AHU-1/EV.. Elszívó ventilátor > betáplálás VTS VS-55-R-RMHC 4,0 8,8 3 YSLY 4x2,5 GE-1 AHU-1/EV AHU-1/EVF.tkv Elszívó ventilátor frekvencia váltó > motorvédelem + KKMO-6002 tiltó 1 YSLY 2x1 GE-1 AHU-1/EVF AHU-1/EV.mv Elszívó ventilátor > motorovédelem YSLCY 2x1. GE-1 AHU-1/EV AHU-1/EVF.vk Elszívó ventilátor frekvencia váltó > vezérlő kábel J-Y(ST)Y 4x2x0.8 GE-1 AHU-1/EVF AHU-1/EV.s Elszívó ventilátor > szabályozás 1 J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/EV AHU-1/EVF.u Elszívó ventilátor frekvencia váltó > üzemjel 1 AHU-1/EVF.h Elszívó ventilátor frekvencia váltó > hibajel 1 AHU-1/EVF.i Elszívó ventilátor frekvencia váltó > indítás 1 AHU-1/RHVF.. Rotációs hővisszanyerő frekv. váltó > betáplálás FC102, 1,1kW, IP54, RFI, 1 1,1 2,0 3 2YSLCY 4x2.5 GE-1 AHU-1/RHVF AHU-1/RHV.. Rotációs hővisszanyerő > betáplálás VTS VS-55-R-RMHC 0,5 2,0 3 YSLY 4x2,5 GE-1 AHU-1/RHV AHU-1/RHVF.tkv Rotációs hővisszanyerő frekv. váltó > motorvédelem + KKMO-6002 tiltó 1 YSLY 2x1 GE-1 AHU-1/RHVF 1. oldal

35 Albertfalvi Don Bosco, Katolikus Ált. Iskola/ Anyag-, kábel- és adatpont lista Tornatermi szárny átépítése/ Kiviteli terv 2015.január Adatpont Datapoint Megnevezés Title Készülék típus Type Db Pcs AI AO DI DO Pn [kw] In [A] f Kábeltípus Cable type méret size Honnan From Hova Destination AHU-1/RHV.mv Rotációs hővisszanyerő > motorovédelem YSLCY 2x1. GE-1 AHU-1/RHV AHU-1/RHVF.vk Rotációs hővisszanyerő frekv. váltó > vezérlő kábel J-Y(ST)Y 4x2x0.8 GE-1 AHU-1/RHVF AHU-1/RHV.s Rotációs hővisszanyerő > szabályozás 1 J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/RHV AHU-1/RHVF.u Rotációs hővisszanyerő frekv. váltó > üzemjel 1 AHU-1/RHVF.h Rotációs hővisszanyerő frekv. váltó > hibajel 1 AHU-1/RHVF.i Rotációs hővisszanyerő frekv. váltó > indítás 1 AHU-1/Tki.m Kidobott hőmérséklet > mérés ETL J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/Tki AHU-1/ZSF.v Frisslevegő zsalu > vezérlés AF YSLY 3x1 GE-1 AHU-1/ZSF AHU-1/ZSK.v Kidobó zsalu > vezérlés AF YSLY 3x1 GE-1 AHU-1/ZSK AHU-1/LSZB.dp Légszűrő, befúvó ág > dp. kapcsoló JDL J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/LSZB AHU-1/EV.dp Elszívó ventilátor > dp. kapcsoló JDL J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/EV AHU-1/LSZE.dp Légszűrő, elszívó ág > dp. kapcsoló JDL J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/LSZE AHU-1/FVT.h Fagyvédő termosztát > hibajel JTF YSLY 3x1 GE-1 AHU-1/FVT AHU-1/F.s Fűtési szelep > szabályozás HVRG3 15/4.0+HAMV/ YSLY 4x1 GE-1 AHU-1/F AHU-1/H.s Hűtési szelep > szabályozás HVRG2 40/25+HAMV/ YSLY 4x1 GE-1 AHU-1/H AHU-1/BV.dp Befúvó ventilátor > dp. kapcsoló JDL J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/BV AHU-1/TB.m Befújt hőmérséklet > mérés ETL J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/TB AHU-1/TE.m Elszívott hőmérséklet > mérés ETL J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/TE AHU-1/ZSKev.s Keverő zsalu > szabályozás AM24-SR 3 1 J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/ZSKev AHU-1/TK.m Külső hőmérséklet > mérés ETK J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/TK AHU-1/CO2.m CO2 érzékelő > mérés CD-P J-Y(ST)Y 4x2x0.8 GE-1 AHU-1/CO2 AHU-1/VOC.m Légminőség érzékelő > mérés VOC-L 1 1 J-Y(ST)Y 4x2x0.8 GE-1 AHU-1/VOC AHU-1/CO2.m CO2 érzékelő > mérés CD-P J-Y(ST)Y 4x2x0.8 GE-1 AHU-1/CO2 AHU-1/VOC.m Légminőség érzékelő > mérés VOC-L 1 1 J-Y(ST)Y 4x2x0.8 GE-1 AHU-1/VOC AHU-1/TT1.m Helyiség hőmérséklet > mérés RF J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/TT1 AHU-1/TT2.m Helyiség hőmérséklet > mérés RF J-Y(ST)Y 2x2x0.8 GE-1 AHU-1/TT2 SZ-5/FS.. Fűtési szivattyú > betáplálás Stratos 30/1-6 0,1 2,0 1 YSLY 3x1,5 GE-1 SZ-5/FS SZ-5/FS.tk Fűtési szivattyú > tiltó kapcsoló KKMO YSLY 2x1 GE-1 SZ-5/FS SZ-5/FS.u Fűtési szivattyú > üzemjel 1 SZ-5/FS.h Fűtési szivattyú > hibajel 1 SZ-5/FS.i Fűtési szivattyú > indítás 1 SZ-6_2/HS.. Hűtési szivattyú > betáplálás Stratos 40/1-8 0,3 2,0 1 YSLY 3x1,5 GE-1 SZ-6_2/HS SZ-6_2/HS.tk Hűtési szivattyú > tiltó kapcsoló KKMO YSLY 2x1 GE-1 SZ-6_2/HS SZ-6_2/HS.u Hűtési szivattyú > üzemjel 1 SZ-6_2/HS.h Hűtési szivattyú > hibajel 1 SZ-6_2/HS.i Hűtési szivattyú > indítás 1 Megjegyzés Annotation 2. oldal

36 Albertfalvi Don Bosco, Katolikus Ált. Iskola/ Anyag-, kábel- és adatpont lista Tornatermi szárny átépítése/ Kiviteli terv 2015.január Adatpont Datapoint Megnevezés Title Készülék típus Type Db Pcs AI AO DI DO Pn [kw] In [A] f Kábeltípus Cable type méret size Honnan From Hova Destination AHU-1/TCS1.j Tűzcsappantyú > jelzés 1 YSLY 5x1 GE-1 AHU-1/TCS1 AHU-1/TCS2.j Tűzcsappantyú > jelzés 1 YSLY 5x1 GE-1 AHU-1/TCS2 AHU-1/TCS3.j Tűzcsappantyú > jelzés 1 YSLY 5x1 GE-1 AHU-1/TCS3 AHU-1/TCS4.j Tűzcsappantyú > jelzés 1 YSLY 5x1 GE-1 AHU-1/TCS4 FH: Folyadékhűtő FH/FH.. Folyadék hűtő > betáplálás Clivet, WSA-XEE ,8 30,0 3 NYY 4x10 GE-1 FH/FH FH/FH.u Folyadék hűtő > üzemjel 1 YSLY 7x1 GE-1 FH/FH FH/FH.h Folyadék hűtő > hibajel 1 FH/FH.i Folyadék hűtő > indítás 1 FH/PV.h Víznyomás kapcsoló > hibajel RT YSLY 3x1 GE-1 FH/PV FH/TVE1.m Előremenő vízhőmérséklet > mérés ETF J-Y(ST)Y 2x2x0.8 GE-1 FH/TVE1 FH/TVE2.m Előremenő vízhőmérséklet > mérés ETF J-Y(ST)Y 2x2x0.8 GE-1 FH/TVE2 SZ-6_1/HS.. Hűtési szivattyú > betáplálás Stratos 40/1-8 0,3 2,0 1 YSLY 3x1,5 GE-1 SZ-6_1/HS SZ-6_1/HS.tk Hűtési szivattyú > tiltó kapcsoló KKMO YSLY 2x1 GE-1 SZ-6_1/HS SZ-6_1/HS.u Hűtési szivattyú > üzemjel 1 SZ-6_1/HS.h Hűtési szivattyú > hibajel 1 SZ-6_1/HS.i Hűtési szivattyú > indítás 1 Megjegyzés Annotation 3. oldal

37

38

39

40

41 Albertfalvi Don Bosco, Katolikus Ált. Iskola/ Anyag-, kábel- és adatpont lista Tornatermi szárny átépítése/ Kiviteli terv 2015.január Adatpont Datapoint Megnevezés Title Készülék típus Type Db Pcs AI AO DI DO Pn [kw] In [A] f Kábeltípus Cable type méret size Honnan From Hova Destination Megjegyzés Annotation GE-2: Gépészeti erősáram és automatika elosztó. D1.2 alállomás/substation DDC alállomás SYS700-A DDC alállomás SYS700-A beépített adatpontok: felhasznált adatpontok: GE-2/nbet. Normál betáp > 0,4 2,7 3 YSLY 5x2,5 GE-2 GE-2/nbet F0: Fűtési főkör F0/PV.h Víznyomás kapcsoló > hibajel RT YSLY 3x1 GE-2 F0/PV F0/To.m Osztó vízhőmérséklet > mérés ETF J-Y(ST)Y 2x2x0.8 GE-2 F0/To F0/Tgy.m Gyűjtő vízhőmérséklet > mérés ETF J-Y(ST)Y 2x2x0.8 GE-2 F0/Tgy F0/TK.m Külső hőmérséklet > mérés ETK J-Y(ST)Y 2x2x0.8 GE-2 F0/TK SZ-1: Fűtési táp szivattyú SZ-1/KS.. Fűtési szivattyú > betáplálás Stratos 30/1-10 0,1 2,0 1 YSLY 3x1,5 GE-2 SZ-1/KS SZ-1/KS.tk Fűtési szivattyú > tiltó kapcsoló KKMO YSLY 2x1 GE-2 SZ-1/KS SZ-1/KS.u Fűtési szivattyú > üzemjel 1 SZ-1/KS.h Fűtési szivattyú > hibajel 1 SZ-1/KS.i Fűtési szivattyú > indítás 1 SZ-4: Légkezelő fűtési kör SZ-4/KS.. Fűtési szivattyú > betáplálás Stratos 30/1-10 0,1 2,0 1 YSLY 3x1,5 GE-2 SZ-4/KS SZ-4/KS.tk Fűtési szivattyú > tiltó kapcsoló KKMO YSLY 2x1 GE-2 SZ-4/KS SZ-4/KS.u Fűtési szivattyú > üzemjel 1 SZ-4/KS.h Fűtési szivattyú > hibajel 1 SZ-4/KS.i Fűtési szivattyú > indítás 1 SZ-3: Tornaterem padlófűtési kör SZ-3/TVE.m Előremenő vízhőmérséklet > mérés ETF J-Y(ST)Y 2x2x0.8 GE-2 SZ-3/TVE SZ-3/TVV.m Visszatérő vízhőmérséklet > mérés ETF J-Y(ST)Y 2x2x0.8 GE-2 SZ-3/TVV SZ-3/BT.h Túlfűtési termosztát > hibajel KR YSLY 3x1 GE-2 SZ-3/BT SZ-3/F.s Fűtési szelep > szabályozás HVRG3 32/16+HAMV/ YSLY 4x1 GE-2 SZ-3/F SZ-3/KS.. Fűtési szivattyú > betáplálás Stratos 30/1-10 0,1 2,0 1 YSLY 3x1,5 GE-2 SZ-3/KS SZ-3/KS.tk Fűtési szivattyú > tiltó kapcsoló KKMO YSLY 2x1 GE-2 SZ-3/KS 1. oldal

42 Albertfalvi Don Bosco, Katolikus Ált. Iskola/ Anyag-, kábel- és adatpont lista Tornatermi szárny átépítése/ Kiviteli terv 2015.január Adatpont Datapoint Megnevezés Title Készülék típus Type SZ-3/KS.u Fűtési szivattyú > üzemjel 1 SZ-3/KS.h Fűtési szivattyú > hibajel 1 Db Pcs AI AO DI DO Pn [kw] In [A] f Kábeltípus Cable type SZ-3/KS.i Fűtési szivattyú > indítás 1 SZ-2: Radiátoros fűtési kör méret size Honnan From Hova Destination SZ-2/TVE.m Előremenő vízhőmérséklet > mérés ETF J-Y(ST)Y 2x2x0.8 GE-2 SZ-2/TVE SZ-2/F.s Fűtési szelep > szabályozás HVRG3 25/10+HAMV/ YSLY 4x1 GE-2 SZ-2/F SZ-2/KS.. Fűtési szivattyú > betáplálás Stratos 30/1-10 0,1 2,0 1 YSLY 3x1,5 GE-2 SZ-2/KS SZ-2/KS.tk Fűtési szivattyú > tiltó kapcsoló KKMO YSLY 2x1 GE-2 SZ-2/KS SZ-2/KS.u Fűtési szivattyú > üzemjel 1 SZ-2/KS.h Fűtési szivattyú > hibajel 1 SZ-2/KS.i Fűtési szivattyú > indítás 1 Megjegyzés Annotation 2. oldal

43

44

45

46 Albertfalvi Don Bosco, Katolikus Ált. Iskola/ Anyag-, kábel- és adatpont lista Tornatermi szárny átépítése/ Kiviteli terv 2015.január Adatpont Datapoint Megnevezés Title Készülék típus Type Db Pcs AI AO DI DO Pn [kw] In [A] f Kábeltípus Cable type méret size Honnan From Hova Destination Megjegyzés Annotation GE-3: Tűzvédelmi erősáram és automatika elosztó. D1.3 alállomás/substation DDC alállomás SYS700-A beépített adatpontok: felhasznált adatpontok: GE-3/tbet. Tűzvédelmi betáp > 3,0 6,7 3(N)HXH E90 4.x2,5 GE-3 GE-3/tbet FEV1: Hő- és füstmentesítés, folyosó, pince FEV1/BV.. Befúvó ventilátor > betáplálás Helios AMD 450/2 3,0 6,6 3(N)HXH E90 4.x2,5 GE-3 FEV1/BV FEV1/BV.u Befúvó ventilátor > üzemjel 1 FEV1/BV.h Befúvó ventilátor > hibajel 1 FEV1/BV.i Befúvó ventilátor > indítás 1 FEV2: Hő- és füstmentesítés, tűzgáltó előtér FEV2/BV.. Befúvó ventilátor > betáplálás Helios HRF 250/2 0,0 0,3 1(N)HXH E90 4.x1,5 GE-3 FEV2/BV FEV2/BV.u Befúvó ventilátor > üzemjel 1 FEV2/BV.h Befúvó ventilátor > hibajel 1 FEV2/BV.i Befúvó ventilátor > indítás 1 TVT: Tűzvédelmi vezérlő tabló TVT/SWB.vk Vezérlő szekrény > vezérlő kábel (N)HXH E90 7.x1,5 GE-3 TVT/SWB TVT/SWB.jk Vezérlő szekrény > jelzőkábel (N)HXH E90 7.x1,5 GE-3 TVT/SWB 1. oldal
