1 Teljes körű tűzvédelem!! A gépi füstelszívás és magasnyomású vízköd (MVK) Parlement mélygarázs esetében Göd TŰZŐR Ltd. official distributor for Hungary

2 Teljes körű tűzvédelem!! Tartalomjegyzék 1. Mélygarázs épület áttekintése 2. A MVK és füstelszívás kapcsolódása 3. Költség megtakarítások 4. FDS szimuláció kiindulási adatok 5. FDS szimuláció kiértékelése videók 6. Füstszimulációk további alkalmazási lehetőségei 7. Kiürítés szimulációk felhasználási területe 8. Füst és kiürítés szimuláció együttes alkalmazása 9. Hazai referenciák 2 TŰZŐR Ltd. official distributor for Hungary

3 1. Mélygarázs épületének bemutatása Full range of active fire fighting Közel 0 a füstelszívás mértéke 4 szint, autó parkoló 560db, alapterület m2 50%. -al csökkentett füstelszívás 3 TŰZŐR Ltd official distributor for Hungary

4 Full range of active fire fighting 2. Vízköd és füstelszívás kapcsolódása 1.Miért szükséges beépített automata oltórendszer? Egynél több szintű mélygarázs esetén kötelező a sprinkler.. OTSZ 7. melléklet 2.OTSZ szerint mekkora a füstelszívás mértéke? Garázs füstelszívás mértéke 1% Egy tűzszakasz parkoló maximum 3750m2 1% =37,5m2 füstelszívás x 2m3/sec= m3/h 3. Hogyan tudjuk csökkenteni a füstelszívás mértékét az épület biztonságának csökkentése nélkül? m3/h 4 TŰZŐR Ltd official distributor for Hungary

5 Full range of active fire fighting 4. Hogyan tudjuk lecsökkenteni a hőállósági követelményeket a füstelszívó rendszer elemeire vonatkozóan? FDS szimulációval igazoljuk hogy a maximum kialakuló hőmérsékletek nem érik el a 300C -ot. 5 TŰZŐR Ltd. official distributor for Hungary

6 Full range of active fire fighting 3. Megtakarítások 400C hőállóságú JET és elszívó ventilátorok helyett 300C hőállóságú ventilátorok alkalmazása 50% mértékű füstelszívás csökkentés FDS szimulációval alátámasztva Vízköd többletköltség sprinklerhez képest -1 szinten teljes elárasztásos nyitott szórófejes VK oltás miatt füstelszívás részleges elhagyása Milyen műszaki előnyökkel jár az épület szempontjábóla MVK? 1. Csökken a füstelszívó légycsatornák, mérete, ventilátorok teljesítménye, kapcsolódó erősáramú rendszer -4,-3, -2 szinteken 2. Menekülési folyosókat leszámítva füstelszívás elhagyása -1 szinten 3. Hatékonyabb oltórendszer és hosszabb élettartamú oltórendszer 4. Építészetileg nem kívánatos homlokzati zsaluk méretének csökkenése (hely sem nagyon volt hozzá) 6 TŰZŐR Ltd official distributor for Hungary

7 Air inlet Full range of active fire fighting 4. Szimuláció alapadatok Air outlet Tűzszakasz 1. Menekülési lépcsőház Tűzszakasz 1. Menekülési lépcsőháza Tűzszakasz szint meggyújtott autó pozíciók Tűzszakasz meggyújtott autó pozíciók 1 autó 4,7MW Citroën Minden második parkolóhelyen autó 9 szórófej 6 füstérzékelő szerepel a FDS szimulációban 7 TŰZŐR Ltd. official distributor for Hungary

8 Full range of active fire fighting Hatóság által meghatározott láthatósági kritériumok Tűzjelző bejelzési idő 2sec Készülődési idő laktanyában 120sec Érkezési idő, vonulás 2,2km*40km/h= 198sec Épület megközelítése, felvonulás 180sec Total 500sec=8,3 perc 2db OH2 fej indul el Maximum hőmérséklet 277Celsius Láthatóságot 8 perc elteltével kell vizsgálni a legkedvezőtlenebb szinten. A tűzfészekre rá kell látni, a szint bejutását biztosítani kell 784l/min szivattyú teljesítmény 7+1 A -1 szint teljes elárasztás miatt 8 TŰZŐR Ltd official distributor for Hungary

9 Full range of active fire fighting Láthatóság -2 szint 9 TŰZŐR Ltd official distributor for Hungary

10 Full range of active fire fighting -2 szint vízköd szóráskép eloszlás 10 TŰZŐR Ltd official distributor for Hungary

11 Full range of active fire fighting -2 szint hőmérsékletek 11 TŰZŐR Ltd official distributor for Hungary

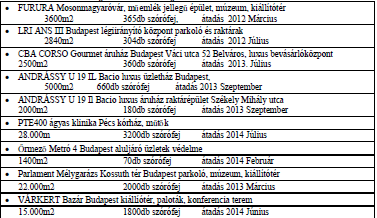

12 Full range of active fire fighting 6. Hazai referenciák Parlament mélygarázs Budapest PTE400 ágyas klinika PÉCS M4 metró 12 VÁRKERT TŰZŐR Ltd official distributor for Hungary

13 Teljes körű tűzvédelem!! Üveg és acél szerkezetek védelme Tudásközpont, archívumok, értékek védelme Fa szerkezetű épületek védelme Műemlék jellegű épületek, múzeumok 13 4-es és 2-es Metró Budapest, kábelalagút, szerelvény alatti tér védelme TŰZŐR Kft a rendszerek hivatalos magyarországi képviselője

14 14 Épületek Füstterjedés és Kiüríthetőségének vizsgálata számítógépen futó matematikai modellel

15 Füstmodellek alkalmazási területei Raktárcsarnok Gyártócsarnokok Mélygarázs Sportcsarnok 2200 m2 nagyobb alapterületű épület/építmény Egyedi vizsgálati körülmények Kiürítés modellek alkalmazási területei Irodaépület Stadionok Discok / Szalagavatók /Bál rendezésére alkalmas épületek és azok helyiségei Sportcsarnok 15

16 Főbb vizsgálati terület 1. Raktárcsarnokok egyedi tervezése 2. Meglévő raktárcsarnokokban kötényfal fölé szeretnénk tárolni 3. Sportcsarnokban egyedi kiürítés idő megállapítása 4. Mélygarázs egyedi gépészeti légmennyiségének megtervezése 5. Eurocode alapú vizsgálat bemeneti adatainak meghatározása 6. Zenés táncos rendezvények kiürítésének megtervezése kiürítés idejének meghatározása 7. Kiürítési idő meghatározás füst és kiürítés szimuláció segítségével 16

17 Sportcsarnokok Miért is jó a szimuláció Az épületünknek több funkciót adhatunk Sportcsarnok Csak Sportrendezvény Multi funkciós Sportcsarnok 17 Koncert Rendezvény Álló fogadás, Szalagavató További rendezvények

18 18

19 19

20 Szimuláció Eredménye 500 főről 920 főre nőtt a benntartózkodók száma a rendezvény területén Hogyan tudtunk létszámot növelni Füstterjedés vizsgálattal visszaigazoltuk, hogy a csarnok jellegű épületünk kiürítése megfelelő Kiürítés idő 1,5 percről 2,5 percre nőt Kiürítést le tudtuk ellenőrizni, hogy a megfelelő biztonság mellett mehet végbe a legrosszabb körülményre vizsgálva. 20

21 Jövőbe tekintés Füst és kiürítés egyszerre történő vizsgálata 21 Kiürítési idő 71 sec Kiürítési idő 50,5 sec

22 22 Ami a különbséget okozta

23 Referenciák 2012 novembere óta Nemzeti Közszolgálati egyetem Új Sportcsarnok hő és füstelvezetés Erzsébet Tér Kulturális Központ hő és füstelvezetés és kiürítés vizsgálata Paks Energetikai szakközép iskola kiürítés vizsgálata Kossuth Téri Mélygarázs füstterjedés vizsgálata Neuzer Raktárcsarnok kötényfal fölé tárolás vizsgálata Spar Magyarország Kft Bicske raktárcsarnokának komplex tűzvédelmi tervezéssel történő tárolási megoldása Rockwell Klub Miller Bár kiürítés vizsgálata Újpesti Piac Kiürítés és Füstterjedés vizsgálata Flextronics Gyártócsarnok Kötényfal fölé tárolás vizsgálata Don Bosco Szalézi Sportközpont Hő és füstélezetés és kiürítés vizsgálata Ferihegy T2B terminál modellezése Tüske Uszoda Egyedi Hő és Füstelvezetés vizsgálata 23

24 Köszönjük a Figyelmet 24 Dunamenti TŰZŐR magyarországi hivatalos forgalmazója
