1 Uponor Smatrix Műszaki információk

2 I Uponor Smatrix műszaki információk

3 Tartalomjegyzék Uponor Smatrix Intelligens szabályozók felületfűtéshez és -hűtéshez... Funkciók zónaszabályozás Uponor Smatrix Space/Space PLUS... Helyiségszabályozás Uponor Smatrix Wave PLUS alkalmazással... Uponor Smatrix Base...9 Előremenő víz hőmérsékletének szabályozása Uponor Smatrix Move PLUS... Uponor Smatrix Move... Zónaszabályozás Uponor Smatrix Space/Space PLUS... Funkciók Alap funkciók... Komfortfunkciók (csak Smatrix Wave PLUS)... Műszaki funkciók (csak Smatrix Wave PLUS)... Automatikus beszabályozás... Hűtés és páratartalom... Példák az alkalmazásra Uponor Smatrix Wave PLUS és Move PLUS; helyiség és előremenő víz hőmérsékletének szabályozása... Uponor Smatrix Wave PLUS és Move PLUS; helyiség szabályozása és hőszivattyú beépíthetősége... Uponor Smatrix Wave PLUS beépíthetett hőszivattyúval; helyiség szabályozása és hőszivattyú beépíthetősége... Uponor Smatrix Wave PLUS UFH mennyezethűtéssel... Uponor Smatrix Base + Move; helyiség és előremenő víz hőmérsékletének szabályozása... Uponor Smatrix Base + Move PLUS; helyiség és előremenő víz hőmérsékletének szabályozása... Uponor Smatrix Base + Move PLUS; helyiség és előremenő víz hőmérsékletének szabályozása, többszintes...9 Uponor Smatrix Space PLUS felújítási készlet; kiegészítő helyiségszabályozás...0 Uponor Smatrix Space hűtés; mennyezethűtés szabályozása pl. Tichelmann-körökkel... Uponor Smatrix Base + Move PLUS; előremenő víz hőmérsékletének szabályozása... Uponor Smatrix Space hűtés; mennyezethűtés 0 V-os szabályozása... Funkciók helyiségszabályozás Az összes Smatrix helyiségszabályozó általános műszaki információi... Termosztátfunkciók az összes Smatrix helyiségszabályozóhoz...9 Uponor Smatrix Wave PLUS...0 Az Uponor Smatrix Wave PLUS részegységek funkciói és adatai... Uponor Smatrix Base... Műszaki információk Biztonsági utasítások... Rádióátviteli korlátozások... A termék megfelelő kiselejtezése... Funkciók előremenő víz szabályozása Uponor Smatrix Move PLUS... Uponor Smatrix Move... Uponor Smatrix műszaki információk l

4 Uponor Smatrix Intelligens szabályozók felületfűtéshez és -hűtéshez A Smatrix az Uponor felületfűtéshez és -hűtéshez használható, teljes mértékben integrált vezérlőrendszereket tartalmazó új termékcsaládja. A felületfűtési rendszerek előnyeinek maximális kihasználására kifejlesztett Smatrix rendszerrel az energia nagyobb hatásfokkal hasznosítható, miközben minden helyiségben biztosítható az optimális komfort. Az intelligens helyiségszabályozókat, zónaszabályozókat és előremenővízhőmérséklet-szabályozókat tartalmazó Smatrix termékcsalád olyan egyszerűen telepíthető, moduláris és bővíthető rendszereket kínál, amelyek bármilyen építési projekthez legyen az új építés vagy felújítás a követelményeknek megfelelő megoldást tudnak nyújtani. Főbb jellemzői közé tartozik az Uponor automatikus beszabályozási technológiája, mellyel akár 0%-os energiamegtakarítás is elérhető, a párakicsapódás elleni fokozott védelemmel ellátott hűtő funkció, illetve az okostelefonon, táblagépen vagy PC-n keresztüli távoli hozzáférés lehetősége. Automatikus beszabályozás a nagyobb kényelem és a jobb hatásfok érdekében A hagyományos rendszerek esetében manuális szabályozással oldható meg, hogy a rendszer minden szobában a kívánt teljesítményt adja le. Beszabályozás nélkül, egységes térfogatáram mellett egyes helyiségekre túl nagy, míg másokra túl kevés teljesítmény jut. Egy nem jól beszabályozott rendszernél nagyobb energiabevitel szükséges az összes helyiség megfelelő fűtéséhez és hűtéséhez. A Smatrix helyiségszabályozók automatikus beszabályozási technológiája minden helyiségben folyamatosan előrejelzi és beállítja az optimális komforthoz szükséges pontos energiamennyiséget. Ez akár 0%-os energiamegtakarítást is jelenthet a beszabályozatlan, helyiségenkénti szabályozás nélküli rendszerekhez képest. A technológiának köszönhetően még az üzembe helyezés során sincs szükség beszabályozásra. Felújítási projekteknél az automatikus beszabályozás funkció könnyedén alkalmazkodik a meglévő rendszerhez. Ennek köszönhetően a meglévő rendszer kézi beszabályozásának alapját képező új számításokat nem kell de a szükséges információk hiányában sok esetben nem is lehet elvégezni. A hagyományos, padló alatti rendszerekre még az épületeken belüli kisebb módosítások is hatással lehetnek, mivel egy adott előremenő hőmérséklet mellett szükséges folyadékmennyiség akár egy másik padlóburkolat alkalmazása esetén is változhat. Az automatikus beszabályozás révén a Smatrix az ilyen módosításokhoz is képes automatikusan alkalmazkodni, a lakás berendezésekor így nem köti semmi a háztulajdonosok és bérlők kezét, miközben a komfortérzet ugyanaz marad. Hűtés a kondenzáció elleni nagyfokú védelemmel Igény esetén a Smatrix hatékonyan képes szabályozni a hűtési folyamatot is. A rendszer ilyenkor fordítottan üzemel, és kinyitja az állásszabályzókat, ha a helyiség hőmérséklete egy bizonyos határérték fölé emelkedik. Ahogyan a fűtésnél is, az automatikus beszabályozási funkció biztosítja, hogy minden helyiségre pontosan a megfelelő mennyiségű hűtési energia jusson. A hűtött terekben a relatív páratartalom okozhat bizonyos problémákat. A helyiségtermosztátokba integrált páratartalomérzékelők révén a Smatrix rendszer nagyfokú védelmet nyújt a párakicsapódás ellen. Ha egy szobában a páratartalom túlságosan megemelkedik, a hűtés automatikusan leáll, vagy a rendszer értesítést küld erről. A rendszerbe párátlanító is beépíthető. Smatrix helyiségszabályozók, zónaszabályozók és előremenő vízhőmérséklet-szabályozók A Smatrix termékcsaládban három helyiségszabályozó rendszer található, melyek mindegyike rendelkezik az automatikus beszabályozás technológiájával, illetve hűtési funkcióval. Az előre megadott hőmérséklet-beállítások használatával a helyiség hőmérséklete rutinszerűen csökkenthető, például éjszaka. A helyiségszabályozók egyszerűen, minimális vezetékezéssel vagy akár vezeték nélkül is telepíthetők: a Smatrix Base vezetékes rendszert kínál; a prémium kategóriát képviselő Smatrix Wave PLUS eszköz pedig további kényelmi és rendszerfunkciókkal bővített, vezeték nélküli szabályozást kínál. A Smatrix Space, illetve a Space PLUS zónaszabályozók egy adott zóna fűtésének vagy hűtésének vezérléséhez készültek. Egy rugalmas, egycsatornás vezérlőegység alkalmazásával ezek a rendszerek nemcsak egy meglévő fűtési rendszert kiegészítő újabb kör telepítéséhez, hanem egy adott zóna vagy helyiség hűtésének kezeléséhez is megfelelő Uponor megoldást kínálnak. A Smatrix Move és Move PLUS előremenő vízhőmérsékletszabályozók az elsődleges energiaforrás által biztosított bejövő vízhőmérsékletet szabályozzák. Az előremenő víz hőmérsékletét az előre megadott célértékeknek a kültéri hőmérséklethez viszonyított módosításával optimalizálja. A Smatrix Move PLUS fűtéshez és hűtéshez is használható. A szabályozó ezenkívül a helyiségtermosztáttal is tud kommunikálni, így a számításokban a belső hőmérsékletet is figyelembe tudja venni. Hűtéskor a Smatrix Move PLUS rendszer előremenő vízhőmérséklet-szabályozója emellett nagyfokú védelmet is nyújt a párakicsapódás ellen. A rendszer előre megadott hűtési görbéje a referenciahelyiség relatív páratartalmához igazodik, és a hűtési energiát a párakicsapódás megakadályozásához szükséges mértékben csökkenti. Prémium komfort és rendszerfunkciók A Smatrix Wave PLUS, mely a Smatrix helyiségszabályozók zászlóshajója, egy levehető érintőképernyős kezelőfelülettel, illetve további kényelmi és rendszerfunkciókkal rendelkezik. A kényelmi beállítás azáltal őrzi meg a kényelmet, hogy melegen tartja a padlót akkor is, ha más energiaforrások vannak használatban. A trendmegjelenítés az érintőképernyős kezelőfelület I Uponor Smatrix műszaki információk

5 segítségével jeleníti meg az ábrákat és diagramokat, melyek helyiségenként hasonlítják össze a hőmérséklet-beállításokat. A rendszerdiagnosztika azonosítja a kellemes hőmérséklet elérésével kapcsolatos nehézségeket, melyekről értesítést küld. A helyiség-ellenőrzési funkció érzékeli, hogy a termosztátok megfelelően vannak-e hozzárendelve a fűtési és hűtési körökhöz. A rendszer minden adatot egy microsd-kártyán tárol, mely lehetőséget nyújt a telepítési és hibaelhárítási adatok átvitelére, a szoftverfrissítések futtatására, illetve a biztonsági mentések megőrzésére a teljes rendszer számára. A helyiség megkerülése funkció biztosítja a szükséges vízáramlást még akkor is, ha nincs beépítve puffertartály, vagy a beépített túl kicsi az adott helyiséghez. Az integrált hőszivattyúmodul képes a belső és külső hőmérséklet-változások érzékelésére, illetve ezen adatok egyes gyártók hőszivattyúi felé történő közvetlen kommunikációjára. Ez lehetővé teszi, hogy a hőszivattyú ennek megfelelően korrigálja a fűtési görbét. A Smatrix Wave PLUS rendszerrel használható U@home rendszer további funkciókat nyújt a felhasználói kényelem, az energiahatékonyság és a rugalmasság tekintetében. Egy mobil- vagy internetes alkalmazással kombinált távvezérlő modul használatával a U@home a Smatrix Wave PLUS szabályozórendszert egy okostelefonnal, táblagéppel vagy egy asztali számítógéppel kapcsolja össze. Ezáltal még kényelmesebben kezelheti a helyiségek hőmérsékletét akár otthonról, akár házon kívülről és tovább javíthatja az energiahatékonyságot. A U@home rendszerrel a háztulajdonosok vagy bérlők a rendszerben előre beállított Otthon vagy Távol hőmérsékletszintek között váltogathatnak igény szerint. A U@home alkalmazás emellett állapotfrissítéseket, riasztásokat és értesítéseket is küld, így a fűtési és hűtési rendszer bármikor, bárhonnan figyelemmel kísérhető. Előnyök a tulajdonosok, telepítők és tervezők számára egyaránt A Uponor Smatrix termékcsaládja a lakástulajdonosok, a telepítést végzők és a tervezők számára egyaránt ideális szabályozókat kínál. A tulajdonosok szempontjából az optimális kényelem és az energiamegtakarítás jelent előnyt, a kivitelezők rövidebb telepítési és üzembe helyezési idővel számolhatnak, a tervezők számára pedig az jelent könnyebbséget, hogy bármilyen építési projekthez megtalálják a megfelelő megoldást. Ha további információkat szeretne a Smatrix termékcsaládról, látogasson el a oldalra. Uponor Smatrix műszaki információk l

6 Helyiségszabályozás Automatikus beszabályozás Hűtési funkciók Modularitás SMS-modul Trendek megjelenítése Adattárolás Hőszivattyú beépítése Helyiség megkerülése Komfortbeállítás Rendszerdiagnosztika Helyiségellenőrzés Wave PLUS Base Alap funkciók Komfortfunkciók Műszaki funkciók I Uponor Smatrix műszaki információk

7 Uponor Smatrix Wave PLUS alkalmazással Az Uponor Smatrix Wave PLUS a padlófűtési és -hűtési berendezésekhez használható vezeték nélküli szabályozórendszer. A lakás helyiségeinek komfortja, felhasználóbarát jellege és hőmérséklete különféle alkatrészek segítségével szabályozható. Az Uponor Smatrix Wave PLUS programozóegysége lehetővé teszi a rendszer optimalizálását és akár négy vezérlőegység beállítását. A Smatrix Wave PLUS vezérlőegység programozóegység nélkül is használható, de csak korlátozott funkciókkal. Az Uponor Smatrix Wave PLUS különböző típusú termosztátokkal vezérelhető. A maximális komfortérzet biztosítása érdekében a termosztátok rádiókapcsolaton keresztül kommunikálnak a vezérlőegységgel. A különböző típusú Uponor Smatrix Wave termosztátok kombinálhatók ugyanazon rendszerben. A Smatrix Wave PLUS automatikus beszabályozás technológiát, valamint más energiatakarékossági funkciókat biztosít a felületfűtési és -hűtési rendszerekhez. Az Uponor Smatrix Wave PLUS ezenkívül távvezérlést is lehetővé teszi az U@home alkalmazáson keresztül. A végfelhasználó bárhonnan a világon végrehajthat módosíthatásokat a rendszerben. Előnyök az ön számára Gyors telepítés és minimális kábelezés A moduláris rendszerarchitektúra által biztosított modularitás és rugalmasság Alacsony karbantartási költségek Nincs szükség az osztó-gyűjtő manuális beszabályozására A végfelhasználó egyszerű és intuitívan vezérelheti az I- programozóegységen keresztül A szoftver a microsd-kártya segítségével frissíthető A felsőkategóriás szabályozás nagyobb kényelmet és alacsonyabb fogyasztást biztosít Az X- vezérlőegység arra van optimalizálva, hogy kiválóan működjön együtt a hőszivattyúkkal a szabadalmaztatott megkerülés funkcióval. Az I- programozón keresztül konfigurálható Mennyezethűtés és padlófűtés Fejlett hűtési és páratartalom-beállítási lehetőségek Az I- programozó tartalmazza a helyiség trendadatait Távoli hozzáférés az U@home alkalmazással Uponor Smatrix műszaki információk l

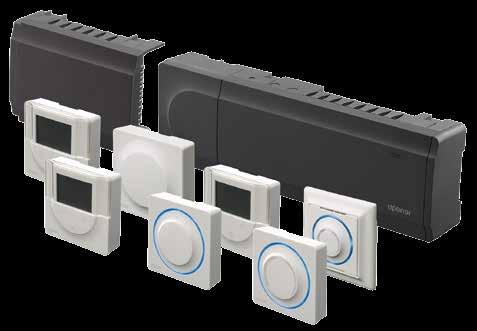

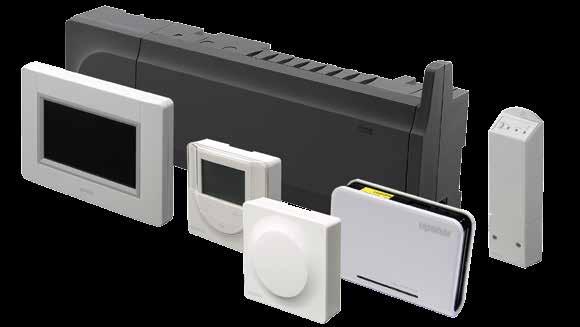

8 Uponor Smatrix Wave PLUS termékcsalád Fő alkatrészek/normál használat Uponor Smatrix Wave PLUS X- vezérlőegység Vezeték nélküli felületfűtési és -hűtési vezérlőegység, amely rádiójeleket küld a helyiségtermosztátoknak és érzékelőknek, illetve rádiójeleket fogad azoktól, így vezérli a hőmérsékletszabályozókat és más fűtési/hűtési berendezéseket. A vezérlőegység alvezérlőként csatlakoztatható, így a rendszer akár négy vezérlőegységet is tartalmazhat, a méretétől függően. Uponor Smatrix Wave PLUS I- programozóegység Egy programozóegység, amelyet arra terveztünk, hogy megjelenítse a rendszer információit, a végfelhasználó számára, valamint hogy lehetővé tegye a megfelelő rendszerbeállítások egyszerűsített programozását egy padlófűtési és -hűtési rendszerhez a Smatrix Wave PLUS vezérlőegységgel együtt használva. A modern, stílusos érintőpanel felhasználóbarát navigációt biztosít az egyszerű programozás érdekében. A rendszerbe akár négy vezérlőegység is beépíthető, valamint egy U@home modul is, amely a Uponor Smatrix Wave PLUS I- programozóegységhez kapcsolódik. Uponor Smatrix Wave PLUS D+RH T- termosztát Vezeték nélküli hőmérséklet és relatívpáratartalom-érzékelő egyetlen helyiséghez. Méri és megjeleníti a helyiség emberek által észlelhető hőmérsékletét és relatív páratartalmát, és ezeket az értékeket a vezérlőegységnek továbbítja. A digitális kijelzőjén keresztül beállíthatók különféle érzékelőfunkciók, például a padlóérzékelő, távoli érzékelő és kültéri érzékelő. Uponor Smatrix Wave T közületi termosztát padlóérzékelővel Vezeték nélküli hőmérséklet-érzékelő egyetlen helyiséghez, középületekhez. A DIP kapcsolón keresztül beállíthatók különféle érzékelőfunkciók, például a padlóérzékelő, távoli érzékelő és kültéri érzékelő. Méri a helyiség emberek által észlelhető hőmérsékletét, és ezt az értéket a vezeték nélküli vezérlőegységnek továbbítja. Fejlett alkatrészek Uponor Smatrix Wave PLUS R- U@home modul Egy eszköz, amellyel az épületek belső klímája szabályozható anélkül, hogy ott kellene lennie: tartózkodhat otthon, munkahelyen, üzleti ügyben, úton vagy szabadságon. Biztonságos internetkapcsolaton vagy amikor otthon van a helyi hálózaton keresztül összeköti az Uponor Smatrix Wave PLUS I- programozóját és a meglévő számítógépet, okostévét vagy mobileszközt (okostelefon, táblagép), így távoli hozzáférést biztosít. Hozzáférés bárhonnan és bármikor Felhasználóbarát kezelőfelület Online súgó Biztonságos hozzáférés egy alkalmazás vagy weboldal révén A rendszer valós idejű állapota Rendszerértesítések Trendek megjelenítése Távoli beállítás Egyszerű kapcsolódás egy Smatrix Wave PLUS rendszerhez Uponor Smatrix Wave M- relémodul Az Uponor Smatrix Wave M- relémodul egy vezeték nélküli, kettős kimenetű vevőkészülék, amely segítségével kiés bekapcsolhat különféle eszközöket. A Smatrix Wave PLUS a következő beállításokat biztosítja: átkapcsolás a szivattyú/fűtés és hűtés között (alapértelmezett); szivattyú/párátlanító; kazán/hűtő. Ezek a beállítások az I-programozóegységen keresztül konfigurálhatók. Például a modul segítségével vezeték nélkül lehet váltani a Smatrix helyiségszabályozó rendszer és az előremenő vízhőmérséklet-szabályozó vagy hőforrás hűtési/fűtési módja között. I Uponor Smatrix műszaki információk

9 Uponor Smatrix Base Az Uponor Smatrix Base a padlófűtésekhez és mennyezeti hűtőberendezésekhez használható vezetékes szabályozórendszer, amelyet különféle típusú termosztátokkal lehet vezérelni. A rendszert a maximális kényelmet célozva terveztük meg. A termosztátok vezetékes adatátviteli kapcsolaton (MODBUS) keresztül kommunikálnak a vezérlőegységgel. A lakás helyiségeinek komfortja, felhasználóbarát jellege és hőmérséklete különféle alkatrészek segítségével szabályozható. Az automatikus beszabályozás azzal optimalizálja a használatot és a kényelmet, hogy folyamatosan monitorozza a változó igényeket, és ehhez igazítja a rendszert. Egy másik előnye a különféle kábelezési lehetőségek, amik rugalmasabbá és gyorsabbá teszik a telepítést. Előnyök az ön számára A moduláris rendszerarchitektúra által biztosított modularitás és rugalmasság Alacsony karbantartási költségek Nincs szükség az osztó-gyűjtő manuális beszabályozására A végfelhasználó egyszerűen szabályozhatja A felsőkategóriás szabályozás nagyobb kényelmet és alacsonyabb fogyasztást biztosít Alap hűtés- és páratartalom-szabályozás az alapértelmezett értékek alapján Bármilyen rendszerkábelezési topológia használható, legyen az busz-/lánckapcsolás vagy csillagkapcsolás Az elosztott kábelezéshez az M- csillagmodullal köthető be Uponor Smatrix műszaki információk l 9

10 Uponor Smatrix Base termékcsalád Fő alkatrészek/normál használat Uponor Smatrix Base X- Bus vezérlőegység Vezetékes vezérlőegység a fűtéshez és hűtéshez. A vezérlőegység buszjeleket küld a helyiségtermosztátoknak és érzékelőknek, illetve rádiójeleket fogad azoktól, így vezérli a hőmérséklet-szabályozókat és más fűtési/hűtési berendezéseket. A termosztátok két módon csatlakoztathatók a vezérlőegységhez: busztopológia/lánckapcsolás (vezérlőegység termosztát termosztát stb.); csillagtopológia (mindegyik termosztát közvetlenül kapcsolódik a vezérlőegységhez vagy egy másik Smatrix Base csillagdobozhoz). Uponor Smatrix Base M- Bus csillagmodul Csatlakozómodul akár hat csatornához, amely megkönnyíti a Smatrix Base rendszer csillagtopológiás telepítését. Ezenkívül rugalmasabbá teszi az épületek kábelezését is. A telepítés egyszerű: keressen egy központi helyet, szerelje fel a csillagdobozt, csatlakoztassa a termosztátokat, és vezessen vissza egy kábelt az X- vezérlőegységhez. Uponor Smatrix Base I- Bus időzítő Vezetékes időzítőberendezés a Komfort/ECO ütemezés kommunikálásához a Smatrix Base vezérlőegységnek. Felhasználóbarát menüvel rendelkezik, valamint hat előre beállított és egy szabadon beállítható Komfort/ ECO ütemezéssel. Kiegészítő funkciókkal is rendelkezik, például Üdülés üzemmóddal. Uponor Smatrix Base T- Bus süllyesztett termosztát Vezetékes, süllyesztetve felszerelhető termosztát egyetlen helyiséghez, amely beosztásos skálával és a Smatrix Base vezérlőegység felé buszos kommunikációval rendelkezik. Speciálisan a kerettel rendelkező, fali szekrényes telepítésre terveztük. Méri a helyiség emberek által észlelhető hőmérsékletét, és ezt az értéket a vezetékes vezérlőegységnek továbbítja. Uponor Smatrix Base + RH T- Bus programozható termosztát Vezetékes programozható termosztát relatívpáratartalomérzékelővel. Méri és megjeleníti a helyiség emberek által észlelhető hőmérsékletét és relatív páratartalmát, és ezeket az értékeket a Smatrix Base vezérlőegységnek továbbítja. A helyiség hőmérsékletének célértékén kívül olyan beállítások is módosíthatók, mint a hűtés ki- és bekapcsolása és az egyéni éjszakai visszaállítás. A digitális kijelzőjén keresztül beállíthatók különféle érzékelőfunkciók, például a padlóérzékelő, távoli érzékelő és kültéri érzékelő. Uponor Smatrix Base T- Bus közületi termosztát Vezetékes hőmérséklet-érzékelő egyetlen helyiséghez, középületekhez. A DIP-kapcsolón keresztül beállíthatók különféle érzékelőfunkciók, például a padlóérzékelő, távoli érzékelő és kültéri érzékelő. Méri a helyiség emberek által észlelhető hőmérsékletét, és ezt az értéket a vezetékes vezérlőegységnek továbbítja. Uponor Smatrix Base T- Bus/T- Bus POD normál termosztát Vezetékes, tárcsás hőmérséklet-érzékelő egyetlen helyiséghez Méri a helyiség emberek által észlelhető hőmérsékletét, és ezt az értéket a vezetékes vezérlőegységnek továbbítja. A normál termosztát nyomtatott tárcsás (T POD) és anélküli (T-) kivitelben is kapható. Uponor Smatrix Base T- Bus digitális termosztát Vezetékes digitális termosztát. Méri és megjeleníti a helyiség emberek által észlelhető hőmérsékletét, és ezt az értéket a vezeték nélküli vezérlőegységnek továbbítja. A digitális kijelzőjén keresztül beállíthatók különféle érzékelőfunkciók, például a padlóérzékelő, távoli érzékelő és kültéri érzékelő. 0 I Uponor Smatrix műszaki információk

11 Előremenő víz hőmérsékletének szabályozása Uponor Smatrix Move PLUS Az Uponor Smatrix Move/Move PLUS a padlófűtéssel, radiátorral, padlóhűtéssel stb. működő fűtő- és hűtőberendezések bemenő hőmérsékletét vezérlő rendszer. Az előremenő víz hőmérsékletét az előre megadott célértékeknek a kültéri hőmérséklethez viszonyított módosításával optimalizálja. Az Uponor Smatrix Move PLUS vezérlőegység az Uponor Smatrix Wave PLUS termosztáthoz csatlakoztatható, így rendszer- vagy referenciahelyiségadatokat is képes fogadni. A lakás komfortja, felhasználóbarát jellege és hőmérséklete különféle alkatrészek segítségével szabályozható. Különféle működési és kompenzálási módok használhatók, amelyek különféle alkalmazásokhoz illenek, és optimális teljesítményt és energiatakarékosságot biztosítanak. Előnyök az ön számára A fűtés, hűtés és páratartalom szabályozása Átkapcsolás a fűtés és hűtés között Beltéri és kültéri kiegyenlítés Külön szivattyúlogika a különálló és Uponor helyiségszabályozókkal együttes használathoz Másodlagos fűtő-/melegvízkör opcionális szabályozása Komfort és ECO programozási ütemezés Valós idejű állapotinformációk Smatrix Wave PLUS termosztáthoz csatlakoztatható Uponor Smatrix Move PLUS H/C X- Radio vezérlőegység Az előremenő víz hőmérsékletét szabályozó intelligens vezérlőegység a padlófűtési és -hűtési rendszerekhez. Három üzemmóddal rendelkezik, amelyek megjeleníthetők a képernyőn, és itt lehet váltani is közöttük: Fűtés Fűtés és hűtés Fűtés, hűtés és páratartalom Az igényektől és a rendszer beállításaitól függően az Uponor Smatrix Move PLUS vezérlőegység a következők alapján tudja szabályozni az előremenő víz hőmérsékletét: Külső hőmérséklet kiegyenlítése Beltéri kiegyenlítés Beltéri és kültéri kiegyenlítés Optimalizálja az előremenő víz hőmérsékletét a padlófűtési és -hűtési rendszerekben, javítva ezek energiafelhasználását és -elosztását. Így a lakástulajdonosok energiát takarítanak meg, és nagyobb kényelmet is nyernek. Uponor Smatrix műszaki információk l

12 Uponor Smatrix Move Az Uponor Smatrix Move a padlófűtéssel, radiátorral, padlóhűtéssel stb. működő fűtő- és hűtőberendezések bemenő hőmérsékletét vezérlő rendszer. Az előremenő víz hőmérsékletét az előre megadott célértékeknek a kültéri hőmérséklethez viszonyított módosításával optimalizálja. A lakás komfortja, felhasználóbarát jellege és hőmérséklete különféle alkatrészek segítségével szabályozható. Különféle működési és kompenzálási módok használhatók, amelyek különféle alkalmazásokhoz illenek, és optimális teljesítményt és energiatakarékosságot biztosítanak. Előnyök az ön számára A fűtés, hűtés és páratartalom szabályozása Kültéri kiegyenlítés Szivattyúlogika a különálló működéshez Másodlagos fűtő-/melegvízkör opcionális szabályozása Komfort és ECO programozási ütemezés Valós idejű állapotinformációk Uponor Smatrix Move H X- Wired vezérlőegység Az előremenő víz hőmérsékletét szabályozó intelligens vezérlőegység a padlófűtési rendszerekhez. Az igények és a rendszer beállításaitól függően az Uponor Smatrix Move PLUS vezérlőegység a következők alapján tudja szabályozni az előremenő víz hőmérsékletét: Külső hőmérséklet kiegyenlítése Ezenkívül a vezérlőegységhez rádióantenna csatlakoztatható (így a Uponor Smatrix Move PLUS egység lesz belőle), ily módon vezeték nélküli kapcsolatot biztosít a kültéri érzékelőhöz és a kiválasztott Uponor Smatrix Wave termosztátokhoz, amelyek kijelzővel és beépített relatívpáratartalom-érzékelővel rendelkeznek. Optimalizálja az előremenő víz hőmérsékletét a padlófűtési és rendszerekben, javítva ezek energiafelhasználását és -elosztását. Így a lakástulajdonosok energiát takarítanak meg, és nagyobb kényelmet is nyernek. I Uponor Smatrix műszaki információk

13 Zónaszabályozás Uponor Smatrix Space/Space PLUS Az Uponor Smatrix Space egy rugalmas, többféle alkalmazáshoz, így például padlófűtésekhez és mennyezeti hűtőberendezésekhez használható egycsatornás szabályozórendszer. Könnyedén bővíthető vele a meglévő rendszer, az új pedig egyszerűen és költséghatékony módon vezérelhető. A vezeték nélküli vezérlés csökkenti a meglévő épületek módosításának szükségét, és leegyszerűsíti és felgyorsítja az új telepítéseket is. Előnyök az ön számára Meglévő és új rendszerekhez is használható Egyszerűen telepíthető Fűtéshez és hűtéshez is használható Ideális választást, ha meglévő padlófűtést új zónára terjeszt ki, vagy mennyezeti hűtőrendszerrel kívánja kiegészíteni Egy szivattyút és szabályozót is vezérelni tud Uponor Smatrix műszaki információk l

14 Felújítás Uponor Smatrix Space PLUS X-+T- felújítási készlet Egy vezeték nélküli termosztát és vevőegység (Uponor Smatrix Space X- vezérlőegység), amely ideális a meglévő padlófűtési és -hűtési rendszerek felújításához. Egyszerűen elvégezhető egyetlen helyiség például a fürdőszoba felújítása vagy egy új helyiség hozzáadása. A Smatrix Wave T- digitális termosztát vezeték nélküli csatlakozik az egycsatornás vezérlőegységhez, és méri a helyiség hőmérsékletét. Két 0 V-os kimenetet biztosít a szabályozók vagy szivattyúk vezérléséhez. Ez egy felhasználóbarát eszköz kiváló minőségű szabályozással, amely növeli a felújított padlófűtési és -hűtési rendszerek kényelmét mind a telepítés, mind pedig a napi használat során. Hűtés Uponor Smatrix Space X-+T- hűtési készlet Egy vezeték nélküli termosztát és vevőegység (Uponor Smatrix Space X-), amely ideális a Tichelmann előremenővíz-szerelvényhez csatlakoztatott mennyezethűtési rendszerek felújításához. Segítségével szabályozni lehet a helyiségenkénti Tichelmann-köröket. A Smatrix Wave +RH T- programozható termosztát vezeték nélküli csatlakozik a vevőegységhez, és méri a helyiség hőmérsékletét, valamint a relatív páratartalmat, így segít elkerülni a párakicsapódás. Ez egy felhasználóbarát eszköz kiváló minőségű szabályozással, amely növeli az új és felújított mennyezetfűtési és -hűtési rendszerek kényelmét. I Uponor Smatrix műszaki információk

15 Funkciók Automatikus beszabályozás Hűtési funkciók Modularitás SMS-modul Trendek megjelenítése Adattárolás Hőszivattyú beépítése Helyiség megkerülése Komfortbeállítás Rendszerdiagnosztika Helyiségellenőrzés Wave PLUS Base Alap funkciók Komfortfunkciók Műszaki funkciók Uponor Smatrix műszaki információk l

16 Alap funkciók Automatikus beszabályozás Automatikusan beszabályozza a hőmérsékletet minden helyiségben úgy, hogy minden pillanatban kiszámítja a kényelem eléréséhez szükséges energiát. Hűtési funkciók Modularitás A moduláris rendszerarchitektúra modularitást és rugalmasságot biztosít. A rendszer részei más helyre vihetők át, és további alkatrészekkel és funkciókkal bővíthető. Smatrix Base: alap hűtés- és páratartalom-szabályozás (alapértelmezett értékek alapján). Smatrix Wave PLUS: kiegészítő hűtési beállítások és kombinált termékek, amely bővítik a lehetőségeket, és növelik a kényelmet és a hűtési funkciók kihasználását. Komfortfunkciók (csak Smatrix Wave PLUS) U@home Otthonról vagy egy távoli helyről vezérelheti a padlófűtésiés hűtési rendszereket egy mobileszközről. Felügyelheti a Smatrix vezérlőegységet, és a munkahelyről, az autóból vagy otthona kényelmében, egy okostelefonról állíthatja a hőmérsékletet. Ha helyi Wi-Fi-hálózaton vagy interneten keresztül is csatlakozhat. SMS-modul Lehetővé teszi a Komfort és ECO beállítások távvezérlését a padlófűtési és -hűtési rendszerrel folytatott SMSkommunikáción keresztül. Trendek megjelenítése Megjeleníti, valamint összehasonlítja a hőmérsékletbeállításokat az előző hét helyiség-hőmérsékletével. Ezenkívül ugyanerre az időszakra kiszámolja az energiafogyasztást is. Komfort beállítás A Komfort beállítással a rendszer automatikusan alkalmazkodik a környezeti hőmérséklethez úgy, hogy közben megőrzi a zóna padlóhőmérsékletét. Alternatív hőforrások, például tűzhely használatakor csökkenti de nem zárja el teljesen a rendszer hőtermelését. Műszaki funkciók (csak Smatrix Wave PLUS) Adattárolás A rendszerbeállításokat és az adatnaplókat kereskedelmi forgalomban kapható microsd-kártyára lehet menteni. Rendszerdiagnosztika A rendszer észleli a helyiségek kényelmi hőmérsékletének elérésével kapcsolatos problémákat (a túl nagy vagy túl kicsi teljesítményt). Túl nagy teljesítmény: Túl magas az előremenő hőmérséklet csökkenti a hőmérsékletet Túl alacsony teljesítmény: Túl alacsony az előremenő hőmérséklet növeli a hőmérsékletet Helyiség megkerülése Segít növelni a hőszivattyú teljesítményét, amikor minimális áramlás szükséges, vagy pedig a puffertartály túl kicsi az adott rendszerhez. Helyiség-ellenőrzés Ellenőrzi, hogy a termosztátok megfelelően vannak-e hozzárendelve a körökhöz. A kijelzőn megtekintheti, hogy melyik helyiségek vannak ugyanahhoz a körhöz csatlakoztatva, valamint az ebből eredő hőmérsékletet. Ezenkívül ellenőrzi azt is, hogy a termosztátok megfelelően vannak-e hozzárendelve a helyiséghez és a megfelelő körökhöz, és tájékoztatja arról, ha valami rendelleneset észlel. Hőszivattyú beépítése Dinamikus hőgörbe statikus helyett. Minden pillanatban kiszámítja a kényelem és energiatakarékosság kiegyensúlyozásához szükséges energiát. Megjegyzés Csak bizonyos szivattyúgyártók támogatják. I Uponor Smatrix műszaki információk

17 Automatikus beszabályozás Hagyományos szabályozókkal a felületfűtési és -hűtési megoldásokat a rögzített tervezési körülményeknek megfelelően kell beállítani. Ez kézi művelet, amelyet később az épület vagy a lakók tényleges igényeihez kell igazítani egy időigényes próba szerencse folyamat. Az automatikus beszabályozás funkció segítségével a rendszer kiszámítja az egyes helyiségek tényleges energiaszükségletét, és minden egyes fűtőkör kimeneti teljesítményét az impulzusok hosszához igazítja. Ennek alapján a rövid fűtőkörökre 0%, míg a hosszú fűtőkörökre kb. 0% jut. Az automatikus beszabályozás folyamatosan figyeli a változó állapotokat az épületen belül és kívül. Az Uponor Smatrix Wave PLUS és Base vezérlőegységek az állásszabályzó kimeneteit Be/Ki jelzés vagy automatikus beszabályozással működtetik impulzusszélesség-modulációs jelek (pulse width modulation, PWM) révén. Az intelligens beállításnak és alkalmazkodásnak köszönhetően az Uponor Smatrix Wave PLUS és Base vezérlőegységek pontosan a megfelelő energiamennyiséget biztosítják pontosan a megfelelő időben. Az automatikus beszabályozás nemcsak a kezdeti beállítást küszöböli ki, hanem rendszeresen optimalizálja a kört minden helyiségre, és folyamatosan kiszámolja a kívánt kényelem eléréséhez szükséges energiaszintet. Még ha ki is C 0 9 Kézi beszabályozás Automatikus beszabályozás Célérték Idő cserélik a padlóburkolatot, az automatikus beszabályozás alkalmazkodik ehhez, a megfelelő szintű kényelmet a leginkább energiakakarékos módon biztosítva. Míg a kézi hidraulikus beszabályozás mindig figyelembe veszi a kezdeti körülményeket, az automatikus szabályozással a hőmérséklet folyamatosan alkalmazkodik a rendszer vagy a tér változásához, anélkül hogy egy szerelőnek bonyolult újraszámolásokat és újrabeállításokat kellene végeznie. Az automatikus beszabályozás az évszakoktól, a háztartások változó életstílusától és a használati mintáktól független folyamat, amelynek következtében a kézi beszabályozás szükségtelenné válik. Ez egyenletesebb padlóhőmérsékletet és alacsonyabb energiafogyasztás mellett a rendszer gyorsabb reakcióidejét eredményezi, mint a szabványos ki-/be kapcsoló rendszerek esetében. Időt, energiát és pénzt takarít meg, és egyúttal optimális kényelmet biztosít. Hűtés és páratartalom Az Uponor Smatrix rendszerek hűtésre készek : mérik a relatív páratartalmat mindegyik helyiségben, a Smatrix Move/ Move PLUS hűtési görbéje és automatikus beszabályozása pedig biztosítja a megfelelő hidraulikát a fűtés és a hűtés között. Az Uponor Smatrix Wave PLUS vezérlőegység segítségével ugyanazzal a termosztáttal szabályozhatja a mennyezethűtést vagy a padlófűtés és -hűtést egy zónában. Ez az I- programozóegységen keresztül konfigurálható. A hűtési és páratartalom-szabályozási beállításokat az ügyfél igényeinek megfelelően lehet konfigurálni. Ezenkívül a párátlanító az I- programozóegységen keresztül szabályozható. Az Uponor Smatrix Base alap hűtési funkciókkal és rögzített, alapértelmezett értékekkel rendelkeznek. Uponor Smatrix műszaki információk l

18 Funkciók helyiségszabályozás A következő oldalakon az egyes részegységek funkcióinak rövid leírása található. Ha további információkra van szüksége ezekről a részegységekről vagy az alkatrészek felszereléséről, tekintse meg a telepítési és használati útmutatójukat. A dokumentum második felében különféle telepítési lehetőségeket bemutató alkalmazási példák találhatók. Az összes Smatrix helyiségszabályozó általános műszaki információi Általános IP Szín RAL 900 Frekvencia MHz IP0 (IP: a termék aktív alkatrészeinek védettségére és vízállóságára vonatkozó szabvány) Kábelek Szabványos kábelhossz Maximális kábelhossz Vezetékátmérő Kábel a vezérlőegység és az antenna között 0,0 m m CAT.e vagy CAT., RJ csatlakozó Kábel a vezérlőegység és a programozóegység között 0, m 0 m Vezérlőegység: 0, mm² és, mm² között Külső érzékelő kábele a termosztáthoz m m 0, mm² Padlóérzékelő kábele a termosztáthoz m m 0, mm² Kültéri érzékelő kábele a termosztáthoz - m Sodrott vezetékpár Kábel a relékapcsoló és a vezérlőegység GPI-bemenete között A hőszivattyúba vezető/hőszivattyúból érkező kábel a vezérlőegység hőszivattyújának bemenetéhez/kimenetéhez (csak a Smatrix Wave PLUS típusnál) m 0 m Vezérlőegység: Legfeljebb,0 mm² szilárd vagy, mm² rugalmas, bilincsekkel Relé:,0 mm² és,0 mm² között - 0 m Sodrott vezetékpár M- T- T- T- T- I- X- I Uponor Smatrix műszaki információk

19 Termosztátfunkciók az összes Smatrix helyiségszabályozóhoz Funkciók db a Smatrix Wave PLUS és Space esetében, AAA elemek szükségesek, db a Smatrix Base esetében, AWG vezetékes kábellel csatlakoztatható T- T- T- T- T- T- POD T- POD T- T- T- T- T- Hat előre programozható és egy szabadon programozható Komfort/ECO ütemezés (T-: nem használható, amikor Smatrix Wave PLUS egységhez van csatlakoztatva x Óra és dátum megjelenítése és beállítása x Relatív páratartalom kijelzése x x Komfort/ECO kijelzése és üzemmódjelzés x x x fogadása az I-/I- időzítőtől Az esemény után kigyúl a kijelző háttérvilágítása x x x Elemek alacsony töltöttségének kijelzése x x x Szoftververzió megjelenítése a bekapcsoláskor x x x Szabályozási módok: helyiség hőmérséklete x x x (HH), HH a padló min. vagy max. hőmérsékletével (PH), távérzékelő (TÉ), kültéri távérzékelő (KT) Hőmérséklet kijelzése Celsius vagy Fahrenheit egységben x x x ECO-visszaállítás módosítása elrejtve, x x x amikor I- egységet használnak Hőmérséklet digitális beállítása x x x Hűtés engedélyezve x x x Manuális átkapcsolás a fűtés és hűtés között x x x Távérzékelő (padló, helyiség hőmérséklet vagy kültéri) csatlakoztatható x x x x Fűtési vagy hűtési igény kijelzése x x x x x x 0 m-es vezeték nélküli hatótávolság x x x x x x Célérték tartománya: C x x x x x x x Kék világítás a tárcsa mögött a célérték módosítása után x x x Nyomtatott skálával ellátott tárcsa (POD) x x DIP-kapcsoló szabályozza az időzítési funkciókat A hátlapon lévő potenciométerrel állítható a célérték DIP-kapcsolóval vezérelhetők a szabályozási módok vagy a rendszerbeállítások (távolról kapcsolható hűtés és fűtés, Komfort/ECO vagy SMS-modul jele) *) csak a T- Álriasztás észlelése Süllyesztve szerelhető x x x x x x*) x x Uponor Smatrix műszaki információk l 9

20 Uponor Smatrix Wave PLUS R- I- T- T- R- T- M- X- X- X- 0 V AC 0 Hz X- V 0 V AC 0 Hz Uponor Smatrix Wave PLUS X- vezérlőegység Az X- vezérlőegység funkciói: csatorna és szabályozó, V Kétirányú kommunikáció legfeljebb hat helyiségtermosztáttal Szivattyú- és kazánrelék Beépített hőszivattyúmodul Automatikus beszabályozás Szelep- és szivattyúpróba Rendszeradatok naplózása, biztonsági mentése és frissítése microsd-kártyára A fűtés és hűtés funkciók között többfunkciós bemenettel (GPI), az I- egységgel vagy egy fűtési és hűtési rendszereszközzel lehet váltani A Komfort és ECO funkciók között többfunkciós bemenettel (GPI), az I- egységgel vagy egy Komfort és ECO rendszereszközzel lehet váltani Fejlett fűtés-, hűtés- és relatívpáratartalom-szabályozás Konfigurálható mennyezethűtés-vezérlés Túlterhelés elleni védelem Opciók A rendszer akár vezérlőegységig bővíthető A vezérlőegység az M-0 kiegészítő modul segítségével további csatornával és szabályozókimenettel bővíthető Vezérlőegységenként egy M- relémodullal bővíthető a külső egységek, például szivattyú, kazán, hűtő vezérléséhez Moduláris elhelyezés (leválasztható alkatrészek) Szekrényre vagy falra szerelhető (DIN-sín vagy csavarfurat) A telepítés során az irány szabadon beállítható. Megjegyzés: Az antennát függőlegesen kell felszerelni. 0 I Uponor Smatrix műszaki információk

21 Méretek vezérlőegység átalakítóval és antennával X- X- mm mm mm, mm 0 mm mm 0 mm 0 mm 0 mm Méretek vezérlőegység kiegészítő modullal, átalakítóval és antennával X- X- mm mm mm 0 mm, mm 0 mm 0 mm mm 0 mm 0 mm 0 mm Kapcsolási rajz vezérlőegység GPI GPI GPI GPI Uponor Smatrix műszaki információk l

22 Műszaki adatok Vezérlőegység CE jelzés ERP Wave: IV Wave PLUS: VIII Alacsony feszültségű tesztek EN 00-* és EN 00--*** EMC- (elektromágneses kompatibilitási követelményekkel kapcsolatos) tesztek EN 00- és EN 0-9- ERM- (elektromágneses kompatibilitási és rádióinterferenciás) EN tesztek Tápellátás 0 V AC +0/ %, 0 Hz vagy 0 Hz Belső olvadóbiztosíték Belső olvadóbiztosíték, hőszivattyú kimenete Üzemi hőmérséklet Tárolási hőmérséklet Maximális teljesítményfelvétel (Wave) Maximális teljesítményfelvétel (Wave PLUS) Szivattyú- és kazánrelé kimenetei Általános felhasználásra szolgáló bemenet (GPI) Hőszivattyú bemenete (csak Smatrix Wave PLUS) Hőszivattyú kimenete (csak Wave PLUS) Szelepkimenetek Tápellátás csatlakozása Villamos vezeték, szivattyú, GPI és kazán csatlakozótermináljai Csatlakozóterminálok szelepes kimenetekhez T F, AL 0 V, x0, A (gyors kiolvadású) TR-T, mm Wickmann 00 ma időeltolással 0 C és + C között 0 C és +0 C között 0 W W 0 V AC +0/ %, maximum 0 V AC, A Csak potenciálmentes érintkező V DC, 0 ma V DC /0, 0 ma, áramnyelő 00 mw V AC, 0, A átlag, 0, A csúcs m-es vezeték európai szabvány szerinti dugóval (az Egyesült Királyság kivételével) Legfeljebb,0 mm² szilárd vagy, mm² rugalmas, bilincsekkel 0, mm² és, mm² között Vezérlőegységhez/programozóegységhez tartozó SD-kártya (csak Smatrix Wave PLUS) Típus Teljesítmény Sebesség mikro SDHC, UHS vagy szabványos GB, FAT formázás 0. osztály (vagy magasabb) Antenna Tápellátás Rádiófrekvencia a vezérlőegységről MHz Adóegység aktív munkaciklusa <% Vevőegység besorolása *) EN 00- Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra,. rész: Általános követelmények **) EN 00-- Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra, -. rész: Különleges követelmények a háztartásokban használt elektromos berendezések elektronikus vezérlőivel szemben ***) EN Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra, -9. rész: Különleges követelmények a hőmérsékletérzékelő vezérlőkkel szemben I Uponor Smatrix műszaki információk

23 Uponor Smatrix Wave PLUS I- programozóegység Az X- vezeték nélküli programozóegység funkciói: Érintőképernyős, háttérvilágítással ellátott kijelző, intuitív és áttekinthető felépítésű kezelőfelület A kezelőfelület menüi például az idő és dátum, kijelzési beállítások, rendszeradatok és riasztási információk különféle nyelveken jeleníthetők meg. Üzembe helyezési varázsló Kezelőfelület és beállítási lehetőség akár négy vezérlőegységhez egy rendszeren belül Hőmérséklet-visszaállító programok minden zónához és rendszerhez A maximális és minimális hőmérséklet korlátozása Helyiség-ellenőrzési funkció Trendek megjelenítése (a célérték és a helyiség hőmérsékletének összehasonlításával stb.) Aktív (alapértelmezett)/inaktív automatikus beszabályozási beállítás Automatikus váltás a nyári és a téli időszámítás között Üdülés üzemmód Helyiség megkerülése Rendszerdiagnosztika Haladó szintű hűtésbeállítás Méretek programozóegység Nyelv módosítása és/vagy szoftverfrissítés microsdkártyával Csatlakoztatható az R- U@home modul Konfigurálható többfunkciós bemenet (GPI), pl. fűtés/hűtés, hőszivattyú riasztása, Komfort/ECO Konfigurálható szivattyúkezelés Konfigurálható relémodul, szivattyú/fűtés és hűtés kapcsoló, szivattyú/párátlanító, kazán/hűtő I-- 0 mm 0 mm mm 0 mm 0, mm Műszaki adatok Programozóegység (csak Smatrix Wave PLUS) CE jelzés Alacsony feszültségű tesztek EN 00- és EN 00-- EMC- (elektromágneses kompatibilitási követelményekkel kapcsolatos) tesztek ERM- (elektromágneses kompatibilitási és rádióinterferenciás) tesztek Tápellátás Üzemi hőmérséklet Tárolási hőmérséklet EN 00- EN V AC +0/ %, 0 Hz fali szekrényben vagy mini USB-kapcsolattal 0 C és + C között 0 C és +0 C között Uponor Smatrix műszaki információk l

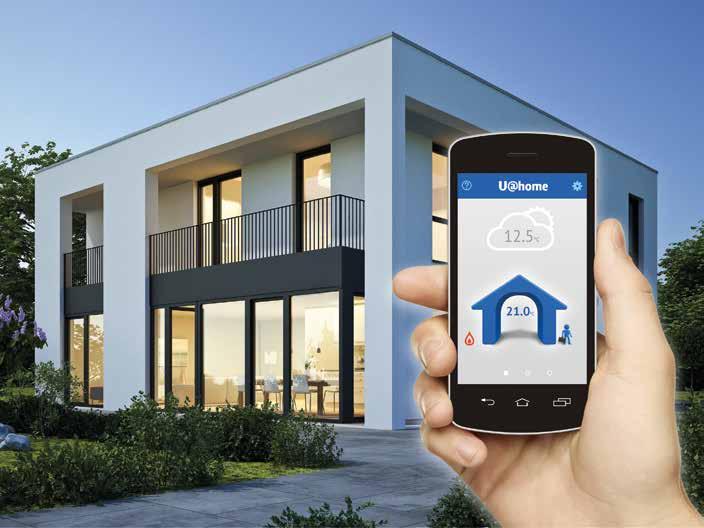

24 Uponor Smatrix Wave PLUS R- modul Az X- modul funkciói: A meglévő eszközeivel számítógéppel, okostévével, okostelefonnal, táblagéppel vagy okostelefonnal (ios vagy Android) vezérelheti a padlófűtési és -hűtési rendszert A padlófűtési és -hűtési rendszer távolról vezérelhető otthonából és otthonán kívülről is Mindig értesülhet a padlófűtési és -hűtési rendszer állapotáról Mindig értesülhet az energiatakarékossági szintről Műszaki adatok Méretek U@home modul U@home modul Üzemi hőmérséklet 0 +0 C Tárolási hőmérséklet 0 +0 C mm Védelmi osztály IP 0 Üzemi feszültség, teljesítményfelvétel RF max. kimeneti teljesítménye,- V DC, 00 V (,0 W) 0 mw RF frekvenciája Ethernet-csatlakozó Hálózati protokollok MHz 0/00 Mbs (RJ-) HTTP FTP EMC-tanúsítványok EN EN mm mm I Uponor Smatrix műszaki információk

25 Az Uponor Smatrix Wave PLUS részegységek funkciói és adatai Uponor Smatrix Wave M- relémodul Vezeték nélküli, kettős kimenetű vevőkészülék, amely segítségével ki- és bekapcsolhat különféle eszközöket: szivattyú/fűtés és hűtés (alapértelmezett) szivattyú/párátlanító* kazán/hűtő* Ezek a beállítások csak a Smatrix Wave PLUS készülékkel használhatók, ha ezt az I- programozóegységgel konfigurálják. Műszaki adatok Méretek relémodul Relémodul CE jelzés ERP IV 0 mm mm Alacsony feszültségű tesztek EN 00-* és EN 00--*** EMC- (elektromágneses kompatibilitási követelményekkel kapcsolatos) tesztek EN 00- és EN 0-9- ERM- (elektromágneses kompatibilitási és rádióinterferenciás) tesztek EN Tápellátás 0 V AC +0/ %, 0 Hz vagy 0 Hz Üzemi hőmérséklet Tárolási hőmérséklet 0 C és +0 C között 0 C és +0 C között mm mm mm Maximális teljesítményfelvétel W Relékimenetek 0 V AC +0/ %, maximum 0 V AC,, A Tápellátás csatlakozása m-es vezeték európai szabvány szerinti dugóval (az Egyesült Királyság kivételével) Csatlakozóterminálok Legfeljebb,0 mm² szilárd vagy, mm² rugalmas, bilincsekkel Uponor Smatrix Wave M-0 kiegészítő modul Méretek kiegészítő modul mm 0 mm 0 mm Az M-0 kiegészítő modul funkciói: 0 mm 0 mm 0 mm Bepattintható az Uponor Smatrix Wave PLUS vezérlőegységbe Nincs szükség további kábelezésre Összekapcsolható akár további helyiségtermosztáttal Összekapcsolható akár tovább V-os szabályozóval Uponor Smatrix műszaki információk l

26 Az Uponor Smatrix Wave PLUS termosztátok méretei és műszaki adatai Méretek termosztátok T- T- T- 0 mm 0 mm, mm T- 0 mm 0 mm, mm 0 mm 0 mm T- 0 mm 0 mm, mm 0 mm Műszaki adatok Termosztátok CE jelzés ERP (csak termosztát) IV Alacsony feszültségű tesztek EN 00-* és EN 00--9*** EMC- (elektromágneses kompatibilitási követelményekkel kapcsolatos) tesztek ERM- (elektromágneses kompatibilitási és rádióinterferenciás) tesztek Tápellátás Feszültség Üzemi hőmérséklet Tárolási hőmérséklet Rádiófrekvencia EN 00- és EN 0-9- EN Két, V-os AAA alkálielem, V és, V között 0 C és + C között 0 C és + C között MHz Adóegység aktív munkaciklusa <% Csatlakozóterminálok (csak termosztátok) 0, mm² és, mm² között I Uponor Smatrix műszaki információk

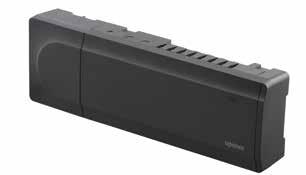

27 Uponor Smatrix Base T- T- I- Timer T- T- T- X- M- Uponor Smatrix Base X- Bus vezérlőegység Az X- vezérlőegység funkciói: MODBUS-kommunikáció csatorna és szabályozó, V Kétirányú kommunikáció legfeljebb hat helyiségtermosztáttal Szivattyú- és kazánrelék Automatikus beszabályozás Szelep- és szivattyúpróba A fűtés és hűtés funkciók között többfunkciós bemenettel (GPI) vagy egy fűtési és hűtési rendszereszközzel lehet váltani A Komfort és ECO funkciók között időzítő programokkal vagy egy Komfort és ECO rendszereszközzel lehet váltani Alap fűtés-, hűtés- és relatívpáratartalom-szabályozás Túlterhelés elleni védelem Opciók A vezérlőegység az M-0 kiegészítő modul segítségével további termosztáttal és szabályozókimenettel bővíthető A csillagkábelezéshez az M- csillagkapcsolási modulhoz csatlakoztatható Időzítő a Komfort/ECO beállításokhoz Moduláris elhelyezés (leválasztható alkatrészek) Szekrényre vagy falra szerelhető (DIN-sín vagy csavarfurat) A telepítés során az irány szabadon beállítható Uponor Smatrix műszaki információk l

28 Méretek vezérlőegység átalakítóval és zárókupakkal X- mm mm mm mm, mm 0 mm Méretek vezérlőegység kiegészítő modullal, átalakítóval és zárókupakkal X- mm mm mm 0 mm mm, mm 0 mm 0 mm 0 mm 0 mm 0 mm 0 mm Kapcsolási rajz vezérlőegység AB+-AB+-AB+- I Uponor Smatrix műszaki információk

29 Műszaki adatok Vezérlőegység CE jelzés ERP IV Alacsony feszültségű tesztek EN 00-* és EN 00--*** EMC- (elektromágneses kompatibilitási EN 00- követelményekkel kapcsolatos) tesztek Tápellátás 0 V AC +0/ %, 0 Hz vagy 0 Hz Belső olvadóbiztosíték F, AL 0 V, x0, A (gyors kiolvadású) Üzemi hőmérséklet 0 C és + C között Tárolási hőmérséklet 0 C és +0 C között Maximális teljesítményfelvétel 0 W Szivattyú- és kazánrelé kimenetei 0 V AC +0/ %, maximum 0 V AC, A Általános felhasználásra szolgáló bemenet (GPI) Csak potenciálmentes érintkező Szelepkimenetek V AC, 0, A átlag, 0, A csúcs Tápellátás csatlakozása m-es vezeték európai szabvány szerinti dugóval (az Egyesült Királyság kivételével) Villamos vezeték, szivattyú, GPI és kazán csatlakozó termináljai Legfeljebb,0 mm² szilárd vagy, mm² rugalmas, bilincsekkel Csatlakozóterminálok sínnel végzett adatátvitelhez 0, mm² és, mm² között Csatlakozóterminálok szelepes kimenetekhez 0, mm² és, mm² között *) EN 00- Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra,. rész: Általános követelmények **) EN 00-- Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra, -. rész: Különleges követelmények a háztartásokban használt elektromos berendezések elektronikus vezérlőivel szemben ***) EN Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra, -9. rész: Különleges követelmények a hőmérsékletérzékelő vezérlőkkel szemben Uponor Smatrix Base I- Bus időzítő Az X- időzítő funkciói: Kijelző háttérvilágítással A szoftververzió megjelenítése a bekapcsoláskor Időbeállítási varázsló a bekapcsoláskor Komfort/ECO mód kijelzése Elemek alacsony töltöttségének kijelzése Hat előre programozható és egy szabadon programozható ütemezés Üdülés üzemmód Automatikus beszabályozási beállítás ki- és bekapcsolása ECO-visszaállítási érték beállítása Beállítások, például óra és dátum visszaállítása Méretek időzítő I- 0 mm 0 mm, mm 0 mm Uponor Smatrix műszaki információk l 9

30 Méretek termosztátok T- T- 0 mm 0 mm, mm T- 0 mm 0 mm, mm 0 mm 0 mm T-, mm 0 mm mm T- 0 mm 0 mm, mm mm, mm 0 mm Műszaki adatok Termosztát és időkapcsoló CE jelzés ERP (csak termosztát) IV Alacsony feszültségű tesztek EN 00-* és EN 00--9*** EMC- (elektromágneses kompatibilitási követelményekkel kapcsolatos) tesztek EN 00- Tápellátás a vezérlőegységről Feszültség, V és, V között Üzemi hőmérséklet 0 C és + C között Tárolási hőmérséklet 0 C és +0 C között Csatlakozóterminálok (csak termosztátok) 0, mm² és, mm² között *) EN 00- Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra,. rész: Általános követelmények **) EN 00-- Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra, -. rész: Különleges követelmények a háztartásokban használt elektromos berendezések elektronikus vezérlőivel szemben ***) EN Automatikus elektronikus vezérlők otthoni és hasonló körülmények közötti használatra, -9. rész: Különleges követelmények a hőmérsékletérzékelő vezérlőkkel szemben 0 I Uponor Smatrix műszaki információk

31 Uponor Smatrix R- SMS távvezérlő modul Az R- SMS távvezérlő modul a Smatrix Wave T- közületi termosztáton vagy a Smatrix Base T- közületi termosztáton keresztül csatlakozik a vezérlőegységhez. A termosztát üzenetet küld a vezérlőegységnek, amikor módosul az SMS-modul reléjének állapota. A zárt relé aktiválja az ECO üzemmódot. Ez a következő alap távvezérlési funkciókat biztosítja: A tulajdonos ECO módba állíthatja a rendszert, amikor elmegy otthonról egy SMS küldésével A tulajdonos távolról, SMS-ben vagy az SMS-modul gombjának megnyomásával állíthatja be a rendszert Az SMS-modul más potenciálmentes érzékelőbemenetekkel is használható, például fűtés/hűtés, kazán ki/be stb. érzékelőkkel Méretek távvezérlő modul 0 mm mm Opciók Hőmérséklet kijelzése és riasztások Paraméterek beállítása Műszaki adatok mm mm Távvezérlő modul Elektromos védelem Tápellátás Csatlakozás Működési és tárolási körülmények Tanúsítványok II. osztályú vevőegység IP0 0 V AC +0/ %, 0 Hz pontos csavaros csatlakozó a vevőegység alján relémentes érintkező a távvezérléshez bemenet külső rendszerek számára szabad érintkező a külső érzékelő számára üzemi hőmérséklet-tartomány: 0 C és +0 C között üzemi páratartalom-tartomány: 0% 0% relatív páratartalom tárolási hőmérséklet-tartomány: 0 C és + C között tárolási páratartalom-tartomány: 0% 0% relatív páratartalom CE. EN 000-, EN 09 (rádiófrekvenciával kapcsolatos tanúsítványok) Uponor Smatrix Base M- Bus csillagmodul Méretek csillagmodul 0 mm mm 0 mm Az M- csillagmodul funkciói: Rugalmas és változatos kábelezési lehetőségek Hat termosztát csatlakoztatható, de csak egy kábelt kell kötni a csatornás vezérlőhöz Csak termosztátbemenetek 0 mm 0 mm Opciók Különféle kábelezési lehetőségeket biztosít A Smatrix Base vezérlőegység bővítményeként vagy különállóan is használható Uponor Smatrix műszaki információk l

32 Uponor Smatrix Base A- buszkábel A Smatrix Base helyiségszabályozó és termosztátok tápellátásához és a közöttük zajló adatátvitelhez. Kiegészítő védelmet nyújt a külső elektromos források által keltett interferenciamezők ellen. Két árnyékolt, színkódolt érpárt tartalmaz. Funkció Két vezeték a tápellátáshoz Két vezeték az adatátvitelhez Műszaki adatok AL-mlary Sodrott magok Köpeny Elvezetőkábel PET Szigetelés piros-fekete zöld-fehér Buszkábel Megfelelőség CE Árnyékolóanyag Alumínium-/poliészter fólia elvezetőkábellel Hőmérséklet-tartomány 0 C és +0 C között Keresztszelvény AWG Hüvely PVC Névleges feszültség 00 V Tekercs hossza 0 m és 0 m Kábel átmérője 0, mm Kábel anyaga Ónnal bevont réz Elvezetőkábel anyaga Ónnal bevont réz Szigetelés színe Piros, fekete, zöld, fehér I Uponor Smatrix műszaki információk
