Kezelési utasítás. Cayron 200 Cayron 200 V. Váltva forgató eke

Átírás

1 Kezelési utasítás az Cayron 200 Cayron 200 V Váltva forgató eke MG5154 BAG Nyomtatták Németországban hu Olvassa el és értelmezze ezt a használati utasítást az első üzembe helyezés előtt! Jövőbeni felhasználás céljából őrizze meg!

2 NE ÉREZZE fölöslegesnek, hogy elolvassa ezt a használati utasítást, és azt sem, hogy annak alapján jár el! Nem elegendő másoktól hallani és látni, hogy egy berendezés jó, és ennek hatására azt megvásárolni, és azt hinni, hogy minden magától működik. Így nem csak magának okozhat kárt, hanem azt a hibát is elkövetheti, hogy egy esetleges hibát a gép számlájára, és nem a sajátjára írna. Annak érdekében, hogy biztos lehessen a sikerben, meg kell értenie a gép működését, ismernie kell annak részeit, és gyakorlatot kell szereznie az üzemeltetésében. Csak így lehet majd elégedett úgy a géppel, mint saját magával. Hogy ezt elérje, erre szolgál a jelen kezelési utasítás. Leipzig-Plagwitz Cayron BAG

3 Azonosító adatok Azonosító adatok Gyártó: Gép azonosító száma: Típus: Engedélyezett rendszernyomás (bar): Gyártási év: Gyár: Saját tömeg (kg): Megengedett össztömeg (kg): Maximális rakomány (kg): AMAZONEN-WERKE H. DREYER GmbH & Co. KG Cayron A gyártó címe AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Tel.: + 49 (0) amazone@amazone.de Pótalkatrész megrendelés Ingyenesen hozzáférhető pótalkatrész-listákat a pótalkatrész-portálon talál. Rendeléssel kapcsolatban keresse AMAZONE-szakkereskedőjét Információk a kezelési utasítással kapcsolatban A dokumentum száma: MG5154 Készítésének dátuma: Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2016 Minden jog fenntartva. Utánnyomás - még kivonatos formában is - csak az AMAZONEN- WERKE H. DREYER GmbH & Co. KG engedélyével! Cayron BAG

4 Előszó Előszó Igen tisztelt vevő, Ön az AMAZONEN-WERKE, H. DREYER GmbH & Co. KG széleskörű termékpalettájának minőségi terméke mellett döntött. Köszönjük a cégünk iránt kifejezett bizalmát. A gép átvételekor bizonyosodjon meg arról, hogy nem keletkeztek-e a szállítás során sérülések, vagy nem hiányoznak-e alkatrészek! A szállítólevél alapján ellenőrizze a leszállított gép teljességét a megrendelt opciós felszerelésekkel bezárólag. Csak azonnali reklamációval érvényesítheti kártérítési igényét! Az első üzembe helyezés előtt olvassa el és vegye figyelembe ezt a kezelési utasítást, különösen a biztonsági utasításokat. A gondos elolvasás után teljes mértékben ki tudja használni újonnan megvásárolt gépének előnyeit. Ügyeljen arra, hogy a gép üzembehelyezése előtt annak minden kezelője elolvassa ezt a kezelési utasítást! Amennyiben kérdése merülne fel, olvassa el még egyszer a kezelési utasítást, vagy lépjen kapcsolatba helyi szerviz-partnerünkkel. A rendszeres karbantartás és a kopott illetve meghibásodott alkatrészek időben történő cseréje, növeli gépének várható élettartamát. Felhasználói értékelés Igen tisztelt olvasó, kezelési utasításainkat rendszeresen frissítjük. Javítási, újítási és ésszerűsítési javaslataival segítsen bennünket abban, hogy még inkább felhasználóbarát kezelési utasítást készítsünk. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen Tel.: + 49 (0) amazone@amazone.de 4 Cayron BAG

5 Tartalomjegyzék 1 Utasítások az üzemeltető számára A dokumentum rendeltetése Helyzetmeghatározás a kezelési utasításban Az alkalmazott jelölések Általános biztonsági utasítások Kötelezettségek és szavatosság A biztonsági szimbólumok ismertetése Szervezési rendszabályok Biztonsági és védőberendezések Informális biztonsági rendszabályok A kezelőszemélyzet képzése Biztonsági rendelkezések normál üzemmódban A visszamaradó energia miatti veszélyek Karbantartás és javítás, hibaelhárítás Szerkezeti változtatások Pótalkatrészek és kopóalkatrészek, valamint segédanyagok Tisztítás és ártalmatlanítás A gépkezelő munkahelye Figyelmeztető jelzések és egyéb jelölések a gépen A figyelmeztető jelzések és egyéb jelölések elhelyezése A biztonsági utasítások figyelmen kívül hagyása okozta veszély Biztonságtudatos munkavégzés A gépkezelőre vonatkozó biztonsági utasítások Általános biztonsági és baleset-megelőzési utasítások Hidraulikarendszer Elektromos berendezés Tisztítás, ápolás és karbantartás Fel- és lerakodás Termékleírás Áttekintés szerkezeti egységek Biztonsági és védőberendezések Közlekedéstechnikai berendezések Rendeltetésszerű használat Veszélyes területek és veszélyes helyek Típustábla és CE jelölés Műszaki adatok Szükséges traktor felszereltség Zajszint adatok Felépítés és működés Funkció Beállítóközpont Cayron 200 Cayron 200V Az eketest Előhántoló eketest Tárcsás csoroszly Teherhordó bak Kanyarkonzol Kombikerék Támasztóállvány Fordítókar talajtömörítő felvételéhez X-Blade Cayron BAG

6 Tartalomjegyzék 5.12 Hidraulikus kőbiztosító (opcionális) Beállítások A traktor dőlésének beállítása Húzóorsó beállítása Szántási szélesség mechanikus beállítása (Cayron 200) Szántási szélesség hidraulikus beállítása (Cayron 200 V) Az első barázda szélességének beállítása Ekecsoroszlya munkamélységének beállítása a kombikerékkel Az előhántoló eketest beállítása Tárcsás csoroszlya beállítása Az alsó függesztőkar-csapok magasság-beállítása A tömörítőkar fordítókarjának beállítása Üzembe helyezés A traktor alkalmasságának ellenőrzése Számítsa ki a traktor össztömegének, tengelyterhelésének és gumiabroncs terhelhetőségének, valamint a szükséges minimális pótsúlyozásnak a tényleges értékeit Traktor előkészítése A traktor / gép biztosítása akaratlan indítás és akaratlan elgurulás ellen A gép fel- és lekapcsolása A gép felkapcsolása A gép lekapcsolása Támasztóállvány leállítási helyzete/ szállítási helyzete Hidraulika-csatlakozások Hidraulikavezetékek felcsatlakoztatása Hidraulikavezetékek lekapcsolása Szállítások A gép használata Munkapozíció átszerelése szállítási pozícióra Szállítási pozíció átszerelése használati pozícióra Kombikerék használati / szállítási pozíciója Kanyarkonzol rögzítése A világítás felszerelése Forgatókar használati/szállítási pozíciója A szántóföldön Üzemzavarok A csoroszlya túlterhelés elleni védelme Tisztítás, ápolás és karbantartás Tisztítás Kenési utasítás Hidraulikus kőbiztosító Dolne dźwignie zaczepu Kombikerék abroncs-légnyomása Hidraulikarendszer (műhelyben végzendő munka) A hidraulikavezetékek jelölése Karbantartási intervallumok A hidraulikavezetékek ellenőrzési kritériumai A hidraulikavezetékek be- és kiszerelése Hidraulika terv Hidraulika terv kőbiztosítás Csavarok meghúzási nyomatéka Cayron BAG

7 Utasítások az üzemeltető számára 1 Utasítások az üzemeltető számára Az üzemeltetésről szóló fejezet fontos információkat tartalmaz a kezelési utasítás használatával kapcsolatban. 1.1 A dokumentum rendeltetése A szóban forgó kezelési utasítás ismerteti a gép kezelését és karbantartását. fontos utasításokat tartalmaz a gép biztonságos és gazdaságos üzemeltetésével kapcsolatban. a gép részét képezi, és mindig a gépen, illetve a vontató traktoron tartson. a kezelési utasítást a jövőbeni használat érdekében őrizzen meg. 1.2 Helyzetmeghatározás a kezelési utasításban Ebben a kezelési utasításban meghatározott irányok a haladási iránynak megfelelően értendők. 1.3 Az alkalmazott jelölések Műveleti utasítások és a reakciók A kezelő által elvégzendő műveletek számozott utasításként szerepelnek. Tartsa be a műveletek előírt sorrendjét. A kezelő által végzett műveletekre történő reakciót (választ) esetenként egy nyíl jelöli. Példa: 1. 1-es számú kezelői utasítás a gép reakciója a kezelő 1. számú műveletére 2. 2-es számú kezelői utasítás Felsorolások A kötelező sorrendiség nélküli felsorolásokat listaként, felsorolási pontokkal jelölik. Példa: 1-es pont 2-es pont Az ábrákon belüli tételszámok A kerek zárójelek között levő számok (betűk) az ábrán látható pozíciószámokra (betűkre) utalnak. Példa: (6) 6. pozíció Cayron BAG

8 Általános biztonsági utasítások 2 Általános biztonsági utasítások Ez a fejezet fontos utasításokat tartalmaz a gép biztonságos üzemeltetése érdekében. 2.1 Kötelezettségek és szavatosság A kezelési utasításban szereplő utasítások betartása Az alapvető biztonsági utasítások és biztonsági előírások ismerete alapfeltétele a gép biztonságos használatának és zavarmentes üzemeltetésének. Az üzemeltető kötelezettségei Az üzemeltető kötelezettséget vállal arra, hogy a géppel/gépen csak olyan személyt dolgoztat, aki az alapvető munkabiztonsági és baleset-megelőzési előírásokkal tisztában van. ki lett képezve a géppel/gépen végzendő munkákra ezt a kezelési utasítást elolvasta és megértette. Az üzemeltető kötelezettséget vállal arra, hogy a gépen található összes figyelmeztető ábrák jelzéseit olvasható állapotban tartja. a sérült figyelmeztető jelzéseket kicseréli. A gépkezelő kötelezettségei A géppel/gépen végzett munkákkal megbízott valamennyi személy kötelezettséget vállal arra, hogy a munka megkezdése előtt figyelembe veszi az alapvető munkabiztonsági és balesetmegelőzési előírásokat, elolvassa és betartja ennek a kezelési utasításnak az "Általános biztonsági utasítások" című fejezetét", " elolvassa ennek a kezelési utasításnak a "Figyelmeztető matricák és egyéb jelzések a gépen" fejezetét (15. oldal), és a gép üzemeltetése során betartja a figyelmeztető ábrák biztonsági utasításait. megismerkedik a géppel. elolvassa ennek a kezelési utasításnak azokat a fejezeteit, amelyek a rábízott feladatok elvégzése érdekében fontosak. Amennyiben a kezelőszemély megállapítja, hogy egy berendezés biztonságtechnikai szempontból nem kifogástalan, úgy ezt a hiányosságot haladéktalanul szüntesse meg. Abban az esetben, ha ez nem tartozik a kezelőszemély feladatkörébe, vagy nem rendelkezik megfelelő ismeretekkel, akkor a hiányosságot jelentse a főnökének (üzemeltetőnek). 8 Cayron BAG

9 Általános biztonsági utasítások Veszélyek a gép kezelése közben A gépet a technika jelenlegi állása és az elfogadott biztonságtechnikai szabályok szerint gyártották. A gép használata közben ennek ellenére veszélyek és akadályoztatások léphetnek fel a gépkezelő vagy harmadik személy életére, magára a gépre, egyéb anyagi javakra vonatkozóan. A gépet csak rendeltetésének megfelelően, biztonságtechnikai szempontból kifogástalan állapotban használja. Azonnal szüntesse meg azokat az üzemzavarokat, amelyek a biztonságot hátrányosan befolyásolják. Garancia és szavatosság Alapvetően az "általános értékesítési és szállítási feltételeink" érvényesek. Ezek legkésőbb a szerződés megkötésének időpontjától állnak az üzemeltető rendelkezésére. A alábbi okok valamelyikére visszavezethető személyi sérülések és anyagi károk tekintetében semmiféle garanciális és szavatossági nem érvényesíthető vállalatunkkal szemben: a gép nem rendeltetésszerű használata. a gép szakszerűtlen szerelése, üzembevétele, kezelése és karbantartása. a gép üzemeltetése sérült biztonsági berendezésekkel, vagy nem rendeltetésszerűen felszerelt vagy nem működőképes biztonsági és védőberendezésekkel. a kezelési utasításában foglalt üzembe helyezési, üzemeltetési és karbantartási utasítások figyelmen kívül hagyása, a gépen végzett önkényes szerkezeti átalakítások. a kopásnak kitett gépalkatrészek hiányos ellenőrzése. szakszerűtlenül elvégzett javítások. idegen tárgyak hatása és vis major miatti katasztrófa esetek. Cayron BAG

10 Általános biztonsági utasítások 2.2 A biztonsági szimbólumok ismertetése A biztonsági utasításokat háromszögű biztonsági szimbólum és az előtte álló kulcsszó jelöli. A szavak (VESZÉLY, FIGYELMEZTETÉS, VIGYÁZAT) a fenyegető veszély súlyosságát jelzik, és a következőket jelentik: VESZÉLY Nagy kockázattal járó közvetlen veszélyt jelöl, melynek figyelmen kívül hagyása halállal vagy súlyos testi sérüléssel (testrészek elvesztése vagy hosszú ideig tartó felépülés) járhat. Ezeknek az utasításoknak a figyelmen kívül hagyása közvetlenül halálos, vagy súlyos sérüléssel fenyeget! FIGYELMEZTETÉS Közepes kockázatú veszélyt jelöl, melynek halál, vagy súlyos testi sérülés lehet a következménye. Ezeknek az utasításoknak a figyelmen kívül hagyása bizonyos körülmények között halált, vagy súlyos testi sérülést okozhat. VIGYÁZAT Alacsony kockázatú veszélyt jelöl, amelynek könnyű vagy közepesen súlyos testi sérülés, illetve anyagi kár lehet a következménye. FONTOS Meghatározott magatartásra, vagy a gép szakszerű kezelésére vonatkozó kötelezettséget jelöl. Ezeknek az utasításoknak a figyelmen kívül hagyása a gép üzemzavarához, vagy a környezet károsításához vezethet. MEGJEGYZÉSEK Alkalmazásra vonatkozó tanácsokat és különösen hasznos információkat jelöl. Ezek az utasítások segítik Önt abban, hogy gépének összes funkcióját optimálisan használja ki. 10 Cayron BAG

11 Általános biztonsági utasítások 2.3 Szervezési rendszabályok Az üzemeltetőnek biztosítania kell a szükséges személyes védőfelszereléseket, mint például a: védőszemüveget, biztonsági cipőt, védőruhát, bőrvédő szereket, stb. A kezelési utasítást mindig tartsa a gép használatának helyén!! mindenkor tegye elérhetővé a gépkezelő és a karbantartást végző személyek számára!! Rendszeresen ellenőrizze az összes rendelkezésre álló biztonsági berendezést! 2.4 Biztonsági és védőberendezések A gép minden egyes üzembe helyezése előtt az összes biztonságiés védőberendezést szakszerűen fel kell szerelni, és azoknak működőképesnek kell lenniük. Rendszeresen ellenőrizze az összes biztonsági- és védőberendezést. Hiányos biztonsági berendezések A hiányos vagy leszerelt biztonsági- és védőberendezések veszélyes helyzeteket teremthetnek. 2.5 Informális biztonsági rendszabályok A szóban forgó kezelési utasításban található összes biztonsági utasítás mellett vegye figyelembe a baleset-megelőzésre és a környezetvédelemre általánosan érvényes, nemzeti szabályozásokat is. Közutakon és földutakon való közlekedés esetén vegye figyelembe a közúti közlekedés rendjének szabályait (KRESZ). Cayron BAG

12 Általános biztonsági utasítások 2.6 A kezelőszemélyzet képzése A géppel/gépen csak szakképzett és betanított személyek végezhetnek munkát. Az üzemeltetéssel és karbantartással foglalkozó személyek felelősségi körét egyértelműen meg kell határozni. Betanítandó személy csak tapasztalt személy felügyelete mellett végezhet munkát a géppel/gépen. Tevékenység Személyek A tevékenységhez speciálisan kiképzett személy 1) Betanított személy 2) Speciális szakképzettséggel rendelkező személyek (szakműhely) 3) Rakodás/szállítás X X X Üzembe helyezés -- X -- Beállítás, felszerelés X Üzemeltetés -- X -- Karbantartás X Hibakeresés és hibaelhárítás X -- X Ártalmatlanítás X Jelmagyarázat: X..engedélyezett --..nem engedélyezett 1) 2) 3) Olyan személy, aki speciális feladatot vállalhat el, és azt egy megfelelő minősítéssel rendelkező cég részére végezheti el. Betanított személynek számít az, akit a rábízott feladatok elvégzésére, és szakszerűtlen magatartás esetén a lehetséges veszélyekre kioktattak és szükség esetén betanítottak, valamint a szükséges védőberendezésekről és óvórendszabályokról kioktattak. Speciális szakképzettséggel rendelkező személyek szakmunkaerőnek (szakembernek) számítanak. A szakmai képzettségük, és az általános rendelkezések ismerete révén meg tudják ítélni a rájuk bízott feladatokat és fel tudják ismerni a lehetséges veszélyeket. Megjegyzés: A megfelelő szakmai képzettséggel egyenértékű szakképzettség az illető munkaterületen eltöltött többéves tevékenységgel megszerezhető. A gép karbantartási és javítási munkáit csak szakműhelyben lehet elvégezni, amennyiben ezek a munkák a "szakműhely" kiegészítéssel vannak megjelölve. A szakműhely személyzete rendelkezik azokkal az ismeretekkel, valamint megfelelő segédeszközökkel (szerszámokkal, emelő- és támasztó berendezésekkel), amelyek a gép karbantartási és javítási munkáinak szakszerű és biztonságos elvégzése érdekében szükségesek. 12 Cayron BAG

13 Általános biztonsági utasítások 2.7 Biztonsági rendelkezések normál üzemmódban Csak akkor üzemeltesse a gépet, ha az összes biztonsági- és védőberendezés kifogástalanul működőképes. Naponta legalább egyszer ellenőrizze a gépet a külső, felismerhető sérülések és a biztonsági- és védőberendezések működőképessége szempontjából. 2.8 A visszamaradó energia miatti veszélyek Ügyeljen a gépben visszamaradó mechanikus, hidraulikus, pneumatikus és elektromos/elektronikus energiák előfordulására. Tegye meg az idevonatkozó megfelelő intézkedéseket a kezelőszemélyzet tájékoztatása esetén. Az idevonatkozó részletes utasításokat a szóban forgó kezelési utasítás mindenkori fejezeteiben is megtalálja. 2.9 Karbantartás és javítás, hibaelhárítás 2.10 Szerkezeti változtatások A beállítási-, karbantartási- és ellenőrzési munkákat az előírt időpontoknak megfelelően végezze el. Az összes üzemi közeget, mint a sűrített levegőt és a hidraulikaolajat, biztosítsa a véletlenszerű üzembe helyezés ellen. Regularnie sprawdzać połączenia śrubowe pod kątem ich zamocowania, a w razie potrzeby dokręcić je. Ellenőrizze a biztonsági berendezések működését a karbantartási munkák befejezése után. Az AMAZONEN-WERKE engedélye nélkül nem szabad a gépen módosításokat, valamint hozzáépítéseket és átalakításokat végezni. Ez vonatkozik a tartó alkatrészeken végzett hegesztésekre is. Minden hozzáépítési és átalakítási munkához az AMAZONEN- WERKE írásbeli engedélye szükséges. Csak az AMAZONEN- WERKE által engedélyezett átalakító alkatrészeket és tartozékokat használjon, hogy például a nemzeti és nemzetközi előírások szerinti üzemeltetési engedélyek érvényben maradjanak. A hatósági forgalmi engedéllyel rendelkező járműveknek, vagy az érvényes üzemeltetési engedély szerint kapcsolt berendezésekkel és felszerelésekkel közlekedő járműveknek, vagy a közúti közlekedés rendjének szabályai (KRESZ) alapján a közúton való közlekedésre szóló engedéllyel rendelkező járműveknek meg kell felelni az engedély vagy engedélyezés által meghatározott állapotnak. FIGYELMEZTETÉS Összenyomás, vágás, megfogás, behúzás és összeütközés miatti veszélyek a tartóalkatrészek törése következtében. Alapvetően tilos a kereten illetve a vázon furatokat készíteni. a kereten illetve a vázon levő furatokat felfúrni. a tartóalkatrészeken hegesztést végezni. Cayron BAG

14 Általános biztonsági utasítások Pótalkatrészek és kopóalkatrészek, valamint segédanyagok Azonnal cserélje ki a nem kifogástalan állapotú gépalkatrészeket. Csak eredeti AMAZONE pótalkatrészeket és kopóalkatrészeket, vagy az AMAZONEN-WERKEN által engedélyezett alkatrészeket használjon, hogy a nemzeti és nemzetközi előírások szerinti üzemeltetési engedélyek érvényben maradjanak. Harmadik gyártótól származó pótalkatrészek és kopóalkatrészek használata esetén nem garantálható, hogy kialakításuk és gyártási eljárásuk megfelel az igénybevételi és a biztonsági követelményeknek. Az AMAZONEN-WERKE nem vállal felelősséget olyan károkért, amelyek nem engedélyezett pótalkatrészek és kopóalkatrészek, vagy segédanyagok használatából erednek Tisztítás és ártalmatlanítás A felhasznált anyagokat szakszerűen kezelje, és a hulladékokat előírásszerűen ártalmatlanítsa, különösen a kenőrendszereken és kenőberendezéseken végzett munkák során, és az oldószerekkel történő tisztítás esetén A gépkezelő munkahelye A gép kezelését kizárólag csak egy személy végezheti a traktor vezetőüléséből. 14 Cayron BAG

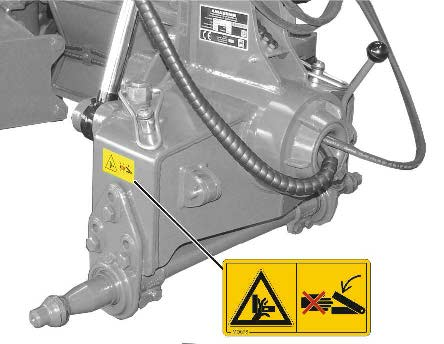

15 2.13 Figyelmeztető jelzések és egyéb jelölések a gépen Általános biztonsági utasítások Figyelmeztető matricák - felépítés Tartsák mindig tisztán és jó olvasható állapotban a gép összes figyelmeztető jelzését! Cseréljék ki az olvashatatlan figyelmeztető jelzéseket. Rendelje meg a kereskedőnél a figyelmeztető jelzéseket a megrendelési szám (például. MD 075) alapján A figyelmeztető jelzések jelölik a gépen található veszélyes helyeket, és figyelmeztetnek a visszamaradó veszélyekre. Ezeken a veszélyes helyeken folyamatosan jelenlevő és váratlanul fellépő veszélyekkel számoljon. A figyelmeztető matrica két mezőből áll: 1-es mező a veszélyt egy szemléltető ábra mutatja, amelyet egy háromszög alakú biztonsági szimbólum vesz körül. 2-es mező a szemléltető ábra mutatja a veszély elhárítására vonatkozó utasítást. Figyelmeztető matricák - magyarázat A megrendelési szám és magyarázat oszlopban találja meg a mellette álló figyelmeztető jelzés leírását. A figyelmeztető matrica leírása mindig egyforma, és a következő sorrendben adja meg: 1. A veszély leírását. Például: vágás vagy elvágás okozta veszélyeztetés! 2. A veszély megelőzésére tett utasítás(ok) be nem tartásának következményeit. Például: súlyos ujj- és kézsérüléseket okoz. 3. A veszély megelőzésére tett utasítás(oka)t. Például: csak akkor érintse meg a gép alkatrészeit, miután azok teljesen megálltak. Cayron BAG

16 Általános biztonsági utasítások A figyelmeztető jelzések és egyéb jelölések elhelyezése Figyelmeztető jelzések A következő ábrákon a figyelmeztető matricák gépen való elhelyezkedését láthatja. 1. ábra 2. ábra 3. ábra 16 Cayron BAG

17 Általános biztonsági utasítások Megrendelési szám és magyarázat Figyelmeztető jelzések MD 078 Az ujjak vagy a kezek zúzódásveszélye a gép hozzáférhető, mozgó alkatrészei miatt! Ez a veszélyeztetés a testrészek elvesztésével járó legsúlyosabb sérüléseket okozhatja. Soha ne nyúljon a veszélyes hely környezetébe, amíg a traktormotor csatlakoztatott kardántengely / hidraulikarendszer / elektromos berendezés esetén jár. MD 079 A gépből kirepülő anyagok, tárgyak miatt veszély áll fenn! Ez a veszélyeztetések a legsúlyosabb, akár halálos sérüléseket okozhatják. Tartson elegendő biztonsági távolságot a géptől, amíg a traktormotor jár. Ügyeljen arra, hogy a munkában nem érintett személyek kellő biztonsági távolságban legyenek a gép veszélyes területétől, amíg a traktormotor jár. MD 095 Olvassa el és tartsa be a használati útmutatót és a biztonsági tudnivalókat, mielőtt a gépet üzembe helyezné! Cayron BAG

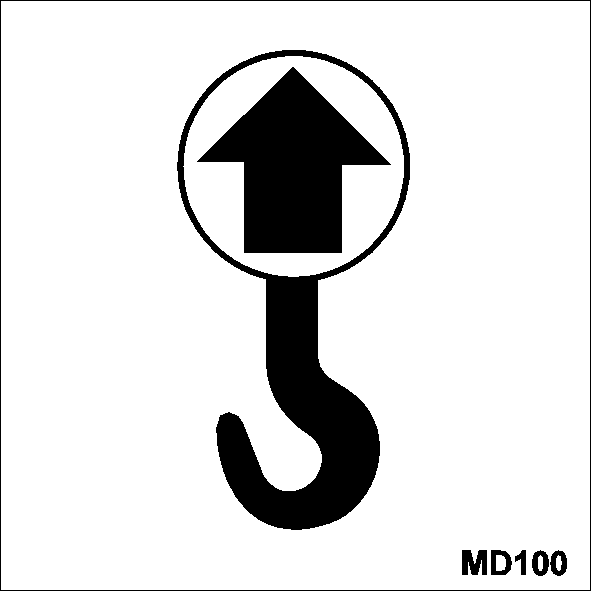

18 Általános biztonsági utasítások MD 096 A tömítetlen hidraulikatömlők miatt kiömlő magas nyomású hidraulikaolaj fokozottan veszélyes! Ez a veszélyeztetés az egész testre kiterjedő legsúlyosabb, akár halálhoz vezető sérüléseket okozhat, amennyiben a magasnyomású hidraulikaolaj áthatol a bőrfelületen, és bejut a szervezetbe. Sohasem kísérelje meg a tömítetlen hidraulikavezetékeket kézzel, vagy ujjakkal eltömíteni. Olvassa el, és vegye figyelembe a kezelési utasítás előírásait, mielőtt a hidraulikatömlők karbantartási és javítási munkáit elvégzi. A hidraulikaolaj okozta sérülésekkel azonnal keressen fel egy orvost. MD 097 Zúzódás és ütközés veszélye a traktor fara és a gép között a gép fel- és lekapcsolása során! Ez a veszélyeztetések a legsúlyosabb, akár halálos sérüléseket okozhatják. Tilos a traktor 3 pontos hidraulikáját működtetni, amíg a traktor fara és a gép között emberek tartózkodnak. A traktor 3 pontos felfüggesztésű hidraulikarendszerének szabályozóelemeire vonatkozó szabályok: ο csak a traktor melletti előirányzott munkaterületről, ο sohase működtesse, ha a traktor és gép közötti veszélyzónában tartózkodik. MD 100 Ez a piktogram a gép felrakása során használt teherfelvételi eszközök rögzítési pontjait jelzi. 18 Cayron BAG

19 Általános biztonsági utasítások MD 102 A gépen végzett valamennyi (pl. szerelési, beállítási, hibaelhárítási tisztítási és javítási) munka során a gép véletlen elindulása vagy elgurulása veszélyes helyzetet jelent az üzemeltetők számára. A lehetséges veszélyhelyzetek az egész testen súlyos, akár halálos sérüléseket okozhatnak. A gépen végzett valamennyi beavatkozás előtt biztosítsa a traktort és a gépet az akaratlan elindítás és elgurulás ellen. Az elvégzendő feladattól függően olvassa el és vegye figyelembe jelen kezelési megfelelő fejezetének utasításait. MD 114 Ez a piktogram kenési pontot jelöl. MD 199 A hidraulikus berendezés maximális üzemi nyomása 210 bar. Cayron BAG

20 Általános biztonsági utasítások 2.14 A biztonsági utasítások figyelmen kívül hagyása okozta veszély A biztonsági utasítások be nem tartása veszélyeztetheti a személyzetet a környezetet és a gépet is. minden kárigény elvesztéséhez vezethet. Részleteiben a biztonsági utasítások be nem tartása például a következő veszélyeztetéseket vonhatja maga után: személyek veszélyeztetése a nem biztosított munkaterületek miatt. A gép fontos funkcióinak elakadása. A karbantartáshoz és javításhoz előírt módszerek elakadása. Személyek veszélyeztetése mechanikus és vegyi hatások által. a környezet veszélyeztetése a hidraulikaolaj szivárgása miatt Biztonságtudatos munkavégzés A szóban forgó kezelési utasításban található biztonsági utasítások mellett kötelezően be kell tartani a munkavédelemre és környezetvédelemre vonatkozó hatályos, nemzeti előírásokat is. A veszélyek elkerülése érdekében kövesse a figyelmeztető jelzéseken feltüntetett utasításokat. Közutakon és földutakon való közlekedés esetén tartsa be a közúti közlekedés rendjének mindenkori szabályait (KRESZ). 20 Cayron BAG

21 Általános biztonsági utasítások 2.16 A gépkezelőre vonatkozó biztonsági utasítások FIGYELMEZTETÉS Minden egyes üzembe helyezés előtt ellenőrizze a gép és a traktor közlekedés- és üzembiztonságát! Általános biztonsági és baleset-megelőzési utasítások Az üzemeltetési útmutató előírásain kívül vegye figyelembe az általános érvényű biztonsági- és baleset-megelőzési szabályokat is! A gépen elhelyezett figyelmeztető jelzések és egyéb jelölések fontos utasításokat tartalmaznak a gép veszélytelen üzemeltetése érdekében. Ezeknek az utasításoknak a figyelembevétele az Ön biztonságát szolgálja. Indulás előtt és az üzembe helyezés előtt ellenőrizze a gép környékét (gyermekek)! Ügyeljen a megfelelő kilátásra! Tilos a gépen személyek és egyéb anyagok szállítása! Állítsa be vezetési stílusát úgy, hogy a traktort felszerelt vagy leakasztott gép esetén is mindenkor biztonságosan uralja. Eközben vegye figyelembe személyes képességeit, az út-, forgalmi-, látási- és időjárási viszonyokat, a traktor menettulajdonságait, valamint a felszerelt vagy hozzákapcsolt gép általi hatásokat. A gép fel- és lekapcsolása A gép kizárólag olyan traktorral kapcsolható össze és vontatható, melynek teljesítménye megfelel a követelményeknek! A gép 3 pontos traktor-hidraulikarendszerre való rákapcsolásakor a traktor és a gép függesztési kategóriájának feltétlenül meg kell egyeznie! A munkagépeknek a traktor mellső- és/vagy hátsó függesztőberendezésére történő felcsatlakoztatásakor nem szabad túllépni ο ο ο a traktor megengedett össztömegét a traktor megengedett tengelyterhelését a traktor gumiabroncsainak megengedett teherbíró képességét Biztosítsa a traktort és a gépet az akaratlan elmozdulás ellen, mielőtt a gépet fel- vagy lekapcsolná! A traktor géphez közelítése során senki sem tartózkodhat a felkapcsolandó gép és a traktor között! A jelenlevő segítők csak a gép mellett tevékenykedhetnek irányítóként, és csak a leállítás után léphetnek a gépek közé. Rögzítse a traktorhidraulika emelőkarját olyan pozícióban, amelyben nem kerülhet sor akaratlan emelésre vagy süllyesztésre, mielőtt a gépet a traktor 3 pontos hidraulikarendszerére felkapcsolná, vagy a traktor 3 pontos hidraulikarendszeréről lekapcsolná! Cayron BAG

22 Általános biztonsági utasítások A gép fel- és lekapcsolása közben hozza a támasztóberendezéseket (amennyiben vannak ilyenek) a mindenkori helyzetbe (stabilitás)! A támasztó-berendezések működtetése közben sérülésveszély áll fenn a zúzódást és nyírást okozó helyek következtében! A gép traktorra történő felkapcsolása, és traktorról való lekapcsolása során legyen különösen óvatos! A traktor és gép közötti csatlakozási területen zúzódást és nyírást okozó helyek vannak! A 3 pontos hidraulikarendszer működtetése esetén senki sem tartózkodhat a traktor és a gép között! Előírásszerűen kapcsolja fel a gépet az előírt szerkezetre! A gyorscsatlakozók kioldó köteleinek lazán kell lógniuk, és a legmélyebb ponton sem szabad maguktól kioldaniuk! A lekapcsolt gépet mindig stabilan állítsa le a talajra! A gép használata A munka megkezdése előtt ismerkedjen meg a gép összes berendezésével és kezelőszervével, valamint ezek működésével. A munkafolyamat közben ez már késő! Viseljen nagyon testhez álló ruházatot! A lazán viselt ruházat növeli a meghajtó tengely általi elragadás vagy arra feltekeredés veszélyét! Csak akkor helyezzék üzembe a gépet, ha az összes védőberendezés felszerelték és azok védelmi állásban vannak! Vegye figyelembe a felkapcsolt / felfüggesztett gép megengedett legnagyobb rakománytömegét, és a traktor megengedett legnagyobb tengelyterhelését és támasztó terhelését! Adott esetben csak részben feltöltött tartállyal közlekedjen. Tilos személyeknek tartózkodni a gép munkaterületén! Tilos személyeknek tartózkodni a gép fordulási- és kinyitási tartományában! A kényszerműködtetésű (pl. hidraulikus) alkatrészeknél fennáll az összepréselődési és nyírási, vágási sérülések kockázata! Kényszerműködtetésű alkatrészeket csak abban az esetben szabad működtetnie, amennyiben a gép körüli személyek megfelelő biztonsági távolságot tartanak a géptől! Biztosítsa a traktort akaratlan elindítás és elgurulás ellen, mielőtt elhagyná a traktort. Ehhez ο tegye le a gépet a talajra ο húzza be a rögzítőféket ο állítsa le a traktor motorját ο húzza ki a gyújtáskulcsot. 22 Cayron BAG

23 Általános biztonsági utasítások A gép szállítása Közutak használata során vegye figyelembe a mindenkori nemzeti KRESZ előírásait! Szállítás előtt ellenőrizze ο az ellátó vezetékek (hidraulika, elektromos, stb.) szabályszerű csatlakoztatását ο a világítóberendezés sérüléseit, működését és tisztaságát ο a fékberendezés és a hidraulikus berendezés szemmel látható hiányosságait ο hogy a rögzítőfék teljesen ki van-e oldva ο a fékberendezés működését. Mindig ügyeljen a traktor megfelelő kormányzási- és fékezőképességére! A traktorra felkapcsolt vagy felfüggesztett gépek, és a mellsővagy hátsó pótsúlyok befolyásolják a traktor menettulajdonságait, valamint a kormányzási- és fékezőképességét. Adott esetben használjon mellső pótsúlyokat! A megfelelő kormányozhatóság biztosítása érdekében a traktor mellső tengelyét a traktor önsúlyának legalább 20%-ával kell mindig terhelni. A mellső- és hátsó pótsúlyokat mindig előírásszerűen, az arra kijelölt helyre rögzítse fel! Vegye figyelembe a felkapcsolt / felfüggesztett gép maximális hasznos terhelését, és a traktor megengedett tengelyterhelését valamint támasztó terhelését! A traktornak biztosítania kell az előírt fékkésleltetést a megrakott rakomány (traktor plusz felkapcsolt / felfüggesztett gép) részére! A szállítás megkezdése előtt ellenőrizze a fékhatást! Felkapcsolt vagy felfüggesztett géppel kanyarban való haladás esetén vegye figyelembe a munkagép kinyúló részeit és lendítő tömegét! A szállítás megkezdése előtt ügyeljen a traktor alsó függesztőkarjainak megfelelő oldalirányú reteszelésére, amennyiben a gép a traktor 3 pontos hidraulikarendszeréhez, illetve alsó függesztő-karjaihoz van rögzítve! A szállítás megkezdése előtt a lenyitható géprészeket hozza szállítási helyzetbe! A szállítás megkezdése előtt a lenyitható géprészeket a veszélyes helyváltoztatások ellen rögzítse szállítási helyzetben. Használja az erre a célra tervezett szállítmányrögzítőket! A szállítás megkezdése előtt a felkapcsolt vagy felfüggesztett gép akaratlan felemelése vagy lesüllyesztése elleni védelem érdekében reteszelje be a traktor 3 pontos hidraulikarendszerének kezelőkarját! A szállítás megkezdése előtt ellenőrizze, hogy a szállításhoz szükséges szerelvények megfelelően fel vannak-e szerelve a gépre, mint például a világítás, figyelmeztető- és védőberendezések! A szállítás megkezdése előtt szemrevételezéssel ellenőrizze, hogy a felső és az alsó függesztőkar-csapok biztosítva vannak-e véletlen kiesés ellen rugós rögzítő elemmel. A menetsebességet a mindenkori közlekedési feltételek figyelembevételével válassza meg! A lejtőn felfelé haladás előtt kapcsoljon eggyel alacsonyabb sebességfokozatba! Cayron BAG

24 Általános biztonsági utasítások A szállítás megkezdése előtt alapvetően kapcsolja ki a kerekek külön fékezésének lehetőségét (reteszelje egymáshoz a pedálokat)! Hidraulikarendszer A hidraulikarendszer nagy nyomás alatt áll! Ügyeljen a hidraulikavezetékek kifogástalan csatlakoztatására! A hidraulikavezetékek csatlakoztatásakor ügyeljen arra, hogy a hidraulikarendszer mind a traktoron, mind pedig a gépen nyomásmentes legyen! Tilos a traktoron azoknak a szabályozóelemeknek a blokkolása, amelyek közvetlenül a szerkezeti elemek hidraulikus vagy elektromos működtetésére szolgálnak, például becsukási, kinyitási és tolási folyamatokhoz. A mindenkori mozgásnak automatikusan le kell állni, ha a megfelelő szabályozóelemet elengedi. Ez nem érvényes azoknak a berendezéseknek a mozgására, amelyek ο folyamatos működésűek, vagy ο automatikusan szabályozottak, vagy ο funkciójuktól függően úszóhelyzetet vagy nyomásszabályozást igényelnek. A hidraulikarendszeren végzendő munkák előtt ο tegye le a gépet ο tegye nyomásmentessé a hidraulikarendszert ο állítsa le a traktor motorját ο húzza be a rögzítőféket ο húzza ki a gyújtáskulcsot. Évente legalább egyszer, szakértővel ellenőriztesse munkabiztonsági szempontból a hidraulikavezetékek állapotát! Sérülések, vagy öregedés esetén cserélje ki a hidraulikatömlővezetékeket! Csak eredeti AMAZONE hidraulikatömlővezetékeket használjon! A hidraulikavezetékek használatának időtartama, legfeljebb két éves raktározási időt is beleértve, ne legyen hosszabb hat évnél. A tömlők és tömlőcsatlakozók még szakszerű tárolás és megengedett igénybevétel mellett is ki vannak téve a természetes öregedésnek, így raktározási és használati időtartamuk korlátozott. A gyakorlati tapasztalatok alapján ettől eltérően is meghatározhatja a használati időtartamot, különösen a veszélyességi potenciál figyelembevétele mellett. Termoplaszt (hőre lágyuló) anyagból készült tömlőkre és tömlővezetékekre más értékek lehetnek irányadók. Sohasem kísérelje meg a tömítetlen hidraulikavezetékeket kézzel, vagy ujjakkal eltömíteni. A nagy nyomás alatt kiáramló folyadékok (hidraulikaolaj) a bőrön keresztül behatolnak a szervezetbe, és súlyos sérüléseket okoznak! A hidraulikaolaj okozta sérülésekkel azonnal keressen fel egy orvost. Fertőzésveszély. A szivárgási helyek keresésekor használjon megfelelő segédeszközöket a lehetséges súlyos fertőzésveszély miatt. 24 Cayron BAG

25 Általános biztonsági utasítások Elektromos berendezés Alapvető, hogy az elektromos berendezésen végzendő munkák esetén válassza le az akkumulátort (negatív sarok)! Csak az előírt biztosítékokat használja. Túl erős biztosíték használata esetén az elektromos berendezés tönkremegy tűzveszély! Ügyeljen az akkumulátor helyes csatlakoztatására - először a pozitív, és azután a negatív pólust csatlakoztassa! Leválasztáskor először a negatív, és azután a pozitív pólust vegye le! Az akkumulátor pozitív pólusára mindig rakja fel a megfelelő fedelet. Testzárlat esetén robbanásveszély áll fenn!! Robbanásveszély! A robbanásveszély elhárítása érdekében az akkumulátor közelében kerülje a szikraképződést és a nyílt láng használatát!! A gép olyan elektronikus alkatrészekkel és szerkezeti elemekkel szerelhető fel, amelyek működését más készülékek elektromágneses sugárzása befolyásolhatja. Az ilyen hatások veszélyt jelenthetnek személyek számára, amennyiben a következő biztonsági utasításokat nem tartja be. ο ο A fedélzeti hálózattal összekapcsolt elektromos készülékek és/vagy alkatrészek utólagos telepítése esetén az üzemeltetőnek saját felelősségére ellenőriznie kell, hogy ezek telepítése nem okozza-e a járműelektronika vagy egyéb alkatrészek üzemzavarát. Ügyeljen arra, hogy az utólag telepített elektromos és elektronikus szerkezeti elemek megfeleljenek az elektromágneses összeférhetőségről szóló, hatályos időállapotú 2014/30/EK irányelv rendelkezéseinek, és rendelkezzenek CE jelöléssel. Cayron BAG

26 Általános biztonsági utasítások Tisztítás, ápolás és karbantartás A karbantartási, javítási és tisztítási munkálatok alapvetően csak ο ο ο ο kikapcsolt hajtás álló traktormotor kihúzott gyújtáskulcs a fedélzeti számítógépből kihúzott gépcsatlakozó esetén végezhetők el! Rendszeresen ellenőrizze az anyák és csavarok szilárd helyzetét, és adott esetben húzza meg azokat! Biztosítsa a megemelt gépet, illetve a megemelt géprészeket akaratlan lesüllyedés ellen, mielőtt a gépen karbantartási, javítási és tisztítási munkálatokat végezne! A vágást végző munkaszerszámok cseréje közben használjon megfelelő szerszámot és védőkesztyűt! Szabályszerűen ártalmatlanítsa a fáradt olajat, zsírt és szűrőket! A traktoron és az arra felszerelt gépen végzett villamos hegesztési munkák előtt vegye le a generátoron és az akkumulátoron levő kábeleket! A pótalkatrészeknek legalább az AMAZONEN-WERKE által meghatározott műszaki követelményeket kell teljesíteniük! Ezeket az eredeti AMAZONE pótalkatrészek teljesítik! 26 Cayron BAG

27 Fel- és lerakodás 3 Fel- és lerakodás FIGYELMEZTETÉS Összenyomás veszélye áll fenn, amelyet a függesztett gép tehertartójának akaratlan lezuhanása okozhat fel- vagy lerakás során! Mindig olyan emelőeszközt (kötél, heveder, lánc stb.) használjon, amelynek minimális teherbírása nagyobb, mint a munkagép össztömege (lásd: műszaki adatok). Az emelőeszközt csak a jelölt rögzítési pontokra rögzítse. Soha ne tartózkodjon a felemelt és nem biztosított teher alatt. Az emelőhevederenkénti legkisebb szakítószilárdság 1500 kg legyen! A gép 3 rögzítési ponttal rendelkezik a függesztő-eszközök felfogatása céljából. Cayron BAG

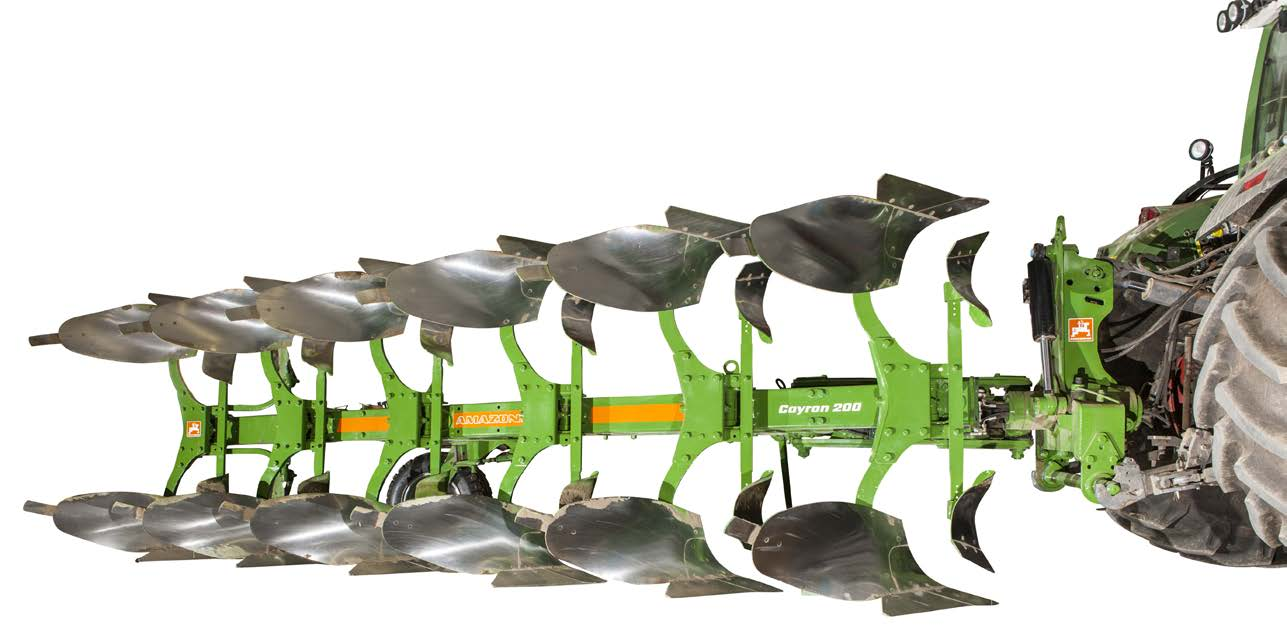

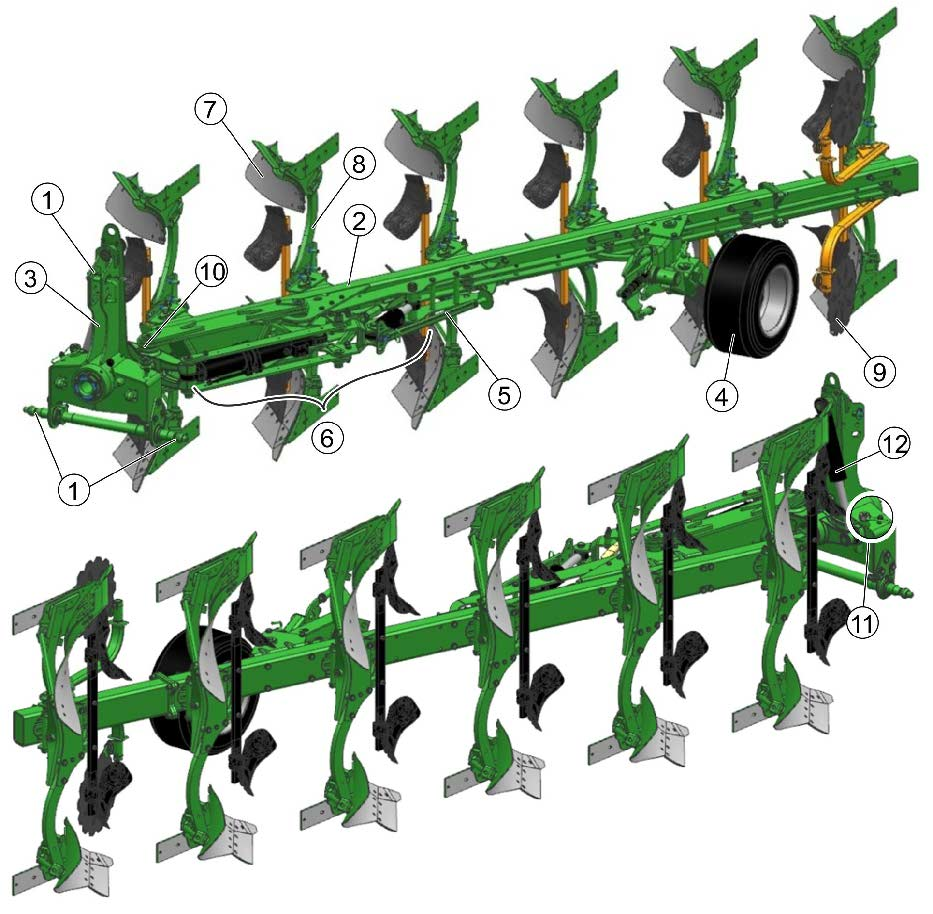

28 Termékleírás 4 Termékleírás 4.1 Áttekintés szerkezeti egységek (1) Három pontos felfüggesztés (2) Gépváz (3) Teherhordó bak (4) Kombikerék (5) Támasztóállvány (6) Beállítóközpont (7) Eketest (8) Gerendely (9) Tárcsás csoroszlya (10) Fordítókonzol-reteszes fordítókonzol a szállításhoz (11) Hajlásszabályozó (12) Fordítóhenger 28 Cayron BAG

29 Termékleírás 4.2 Biztonsági és védőberendezések Fordítókonzol-retesz szállításhoz 4.3 Közlekedéstechnikai berendezések (1) Hátsó lámpák; féklámpák és irányjelzők (2) Figyelmeztető táblák hátul (3) Csatlakozóval ellátott kábel a világításhoz Az áramellátást a vázon lévő csatlakozó biztosítja. Cayron BAG

30 Termékleírás 4.4 Rendeltetésszerű használat A Cayron váltva forgató ekét kizárólag a szokásos mezőgazdasági munkák elvégzésére gyártották. az ο ο ο alsó függesztő-karon keresztül kapcsolódik a traktorhoz (szállításkor) az alsó és felső függesztő-karon keresztül kapcsolódik a traktorhoz (használatkor) az üzemeltető személyzet tagja használhatja. Lejtős területeken az alábbiak szerint dolgozhat vele rétegvonal irányában menetirány balra 15 % menetirány jobbra 15 % lejtő irányában lejtőn felfelé 15 % lejtőn lefelé 15 % Ugyancsak a gép rendeltetésszerű használatához tartozik: a szóban forgó kezelési utasítás összes utasításának a figyelembe vétele. a javítási- és karbantartási munkák elvégzése. eredeti AMAZONE pótalkatrészek kizárólagos használata. A fentiektől eltérő alkalmazások tilosak, és nem rendeltetésszerű használatnak számítanak. A nem rendeltetésszerű használatból eredő károkért az üzemeltető viseli a kizárólagos felelősséget, az AMAZONEN-WERKE semmilyen felelősséget nem vállal magára. 30 Cayron BAG

31 Termékleírás 4.5 Veszélyes területek és veszélyes helyek (1) Veszélyzóna menet közben (2) Veszélyzóna álló helyzetben A gép környezetében az számít veszélyes területnek, ahol személyek érhetők el a gép vagy munkaszerszámainak munkafeltételektől függő mozgása következtében a gépből kirepülő anyagok vagy idegen testek következtében a munkaszerszámok akaratlan lesüllyedése, felemelkedése következtében a traktor és a gép akaratlan elgurulás miatt A gép veszélyes területén folyamatosan jelenlevő veszélyes helyek, vagy váratlanul fellépő veszélyeztetések találhatók. Figyelmeztető jelzések jelölik ezeket a veszélyes helyeket, és figyelmeztetnek olyan visszamaradó veszélyekre is, amelyek konstrukciósan nem szüntethetők meg. Itt érvényesek a megfelelő fejezetek speciális biztonsági előírásai. A gép veszélyes területén belül nem szabad személyeknek tartózkodni, amíg a traktor motorja csatlakoztatott kardántengellyel / hidraulikarendszerrel jár. amíg a traktor és a gép nincsen akaratlan indítás és akaratlan elgurulás ellen biztosítva. A kezelőszemélynek csak akkor szabad megindítani a gépet, vagy a munkaszerszámokat szállítási helyzetből munkahelyzetbe, és munkahelyzetből szállítási helyzetbe vinni vagy működtetni, ha nem tartózkodnak személyek a gép veszélyes területén belül. Veszélyes területek vannak: a traktor és a gép között, különösen a rá-, és lekapcsolás során a mozgó alkatrészek környezetében. a mozgó gépen. a felemelt, nem biztosított gépek, illetve gépalkatrészek alatt. 1 2 Cayron BAG

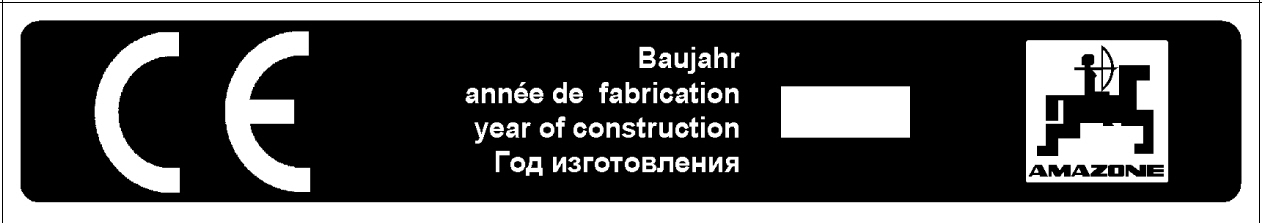

32 Termékleírás 4.6 Típustábla és CE jelölés A típustábla illetve a CE-jelölés a vázon található. A típustáblán megtalálható adatok: a gép azonosító száma: Típus Önsúly kg Engedélyezett összsúly kg Gyár Modellév A következő ábra a típustábla és a CE jelölés elhelyezését mutatja. 4.7 Műszaki adatok Cayron csúszó csoroszlya 6 csúszó csoroszlya Munkaszélesség beállítása hidraulikus hidraulikus Cayron kivitel 200 V V 200 Munkaszélesség testenként [cm] , 45, , 45, 50 Munkasebesség km/h 4 9 Szállítási sebesség km/h 25 Keretmagasság [cm] Test hosszirányú távolsága [cm] Szállítási hossz [m] 5,70 6,70 Szállítási magasság kombikerékkel Hidraulikus kőbiztosító opciónál: [m] 6,20 7,20 [m] 2,90 3,00 + Tömörítőkar [m] 3,20 3,30 + Kőbiztosítás [m] 3,00 3,10 Szállítási szélesség [m] 2,00 2,00 Súly [kg] Támasztó terhelés [kg] Gumiabroncsnyomá kombikerék [bar] 3,5 3,5 3,5 3,5 Hidraulikus kőbiztosító opciónál: [bar] 5,8 5,8 5,8 5,8 Súlyponttávolság d [mm] Hidraulikus kőbiztosító opciónál: [mm] Cayron BAG

33 Termékleírás 4.8 Szükséges traktor felszereltség A gép rendeltetésszerű üzemeltetéséhez a traktornak a következő feltételeket kell teljesítenie. Traktor motorteljesítmény 175 kw-ig (240 LE) 110 kw-tól (150 LE) 5 csúszó csoroszlyás eke 130 kw-tól (180 LE) 6 csúszó csoroszlyás eke Hidraulikarendszer Maximális üzemi nyomás: 210 bar Traktor szivattyúteljesítmény: legalább 20 l/min 150 bar nyomás esetén A gép hidraulikaolaja: HLP68 DIN Vezérlőkészülékek: lásd 71 oldal. Három pontos felfüggesztés 4.9 Zajszint adatok A munkagép hidraulikaolaja az összes ismert traktortípus kombinált hidraulika- / hajtóműolaj-körhöz használható. A traktor alsó függesztőkarja rendelkezzen alsó csatlakozóhoroggal. A traktor felső függesztőkarja rendelkezzen felső csatlakozóhoroggal. A munkahelyet érintő emissziós érték (hangnyomásszint) 74 db(a), üzemi állapotban, zárt vezetőfülke esetén, a traktorvezető fülénél mérve. Mérőkészülék: OPTAC SLM 5. A hangnyomásszint értéke alapvetően a használt jármű függvénye. Cayron BAG

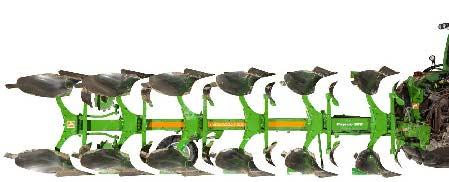

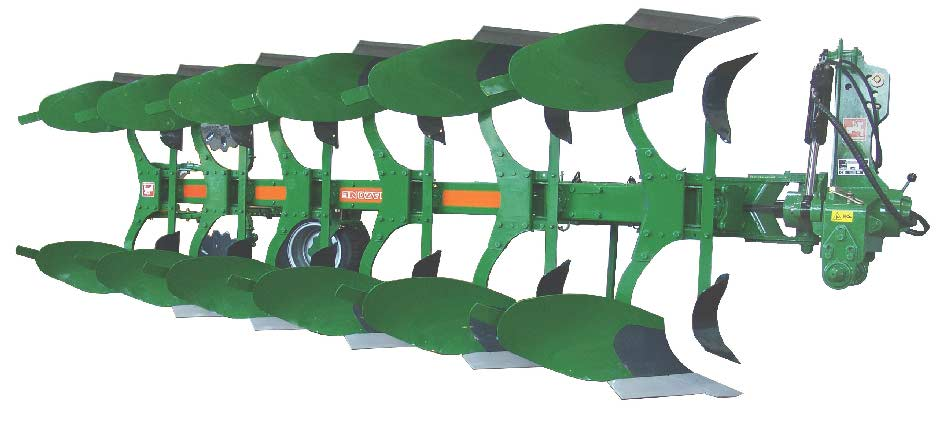

34 Felépítés és működés 5 Felépítés és működés 5.1 Funkció A Cayron 200 / Cayron 200 V eke 5 vagy 6 csoroszlyával rendelkező váltva forgató eke Az eke a talaj beállított mélységű és szélességű megmunkálására szolgál A váltva forgató eke a szántóföldön jobbra és balra is megfordulhat. Az eke a szántó végén történő megfordulást követően a másik oldalra elfordul, így visszafelé ugyanarra az oldalra fordítja a talajt. A munkaszélesség kiviteltől függően hidraulikusan vagy mechanikusan állítható. Használat során az eke hárompontos felfüggesztéssel kapcsolódik a traktorhoz olyan módon, hogy az ekének a forduláshoz teljesen ki kell emelkednie. Szántás közben a felső függesztőkar elől, a csatlakozópont hossznyílásában helyezkedik el. A gép súlyát a traktor alsó függeszt-őkarja és a variokerék veszi fel. Szállítás közben az eke csak a traktor alsó függesztő-karján keresztül kapcsolódik a traktorhoz, és variokerék segítségével a traktor húzza. Munkahelyzet: Szállítási helyzet: 34 Cayron BAG

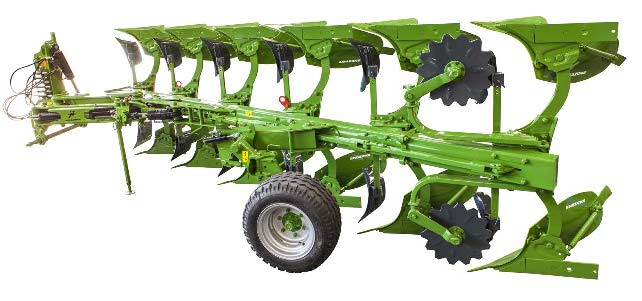

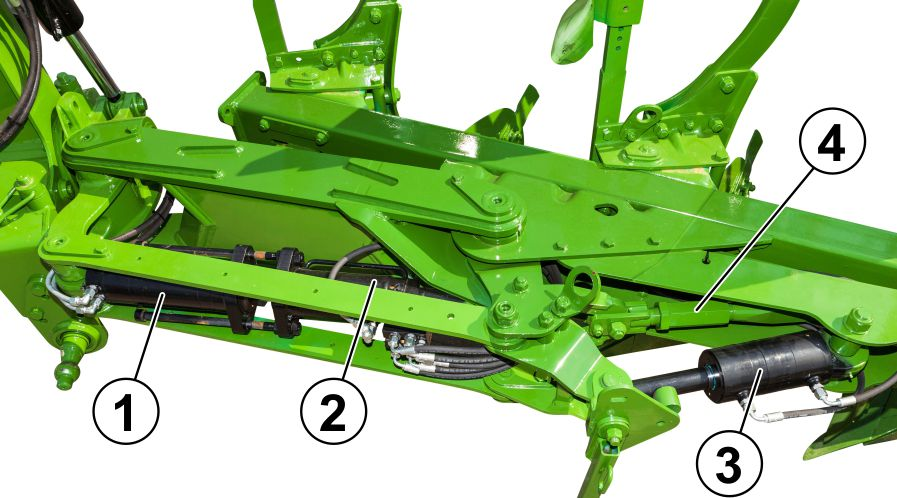

35 Felépítés és működés Tárolási helyzet: 5.2 Beállítóközpont Cayron 200 Cayron 200V Cayron szántási szélesség (40 cm, 45 cm, 50 cm) / Munkaszélesség manuálisan állítható. (1) Beállítóorsó vonóponthoz (2) Hidraulikahenger a váz forgatásához (3) Hidraulikahenger elülső barázdaszélességhez Cayron 200V A szántási / munkaszélesség 30 és 55 cm között fokozatmentesen, hidraulikusan szabályozható. (1) Hidraulikahenger a váz forgatásához (2) Hidraulikahenger elülső barázdaszélességhez (3) Hidraulikahenger a munkaszéleség beállításához (4) Beállítóorsó vonóponthoz (gyárilag beállítva) (A képen a fedlap nem látható) Cayron BAG

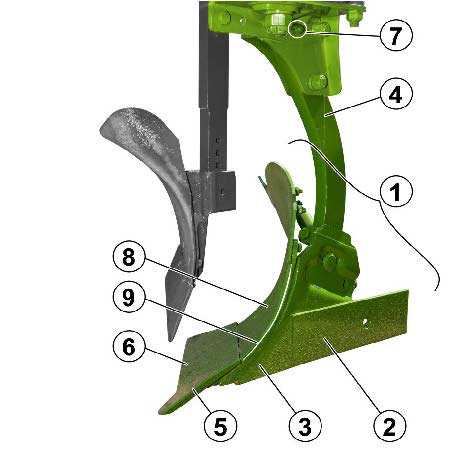

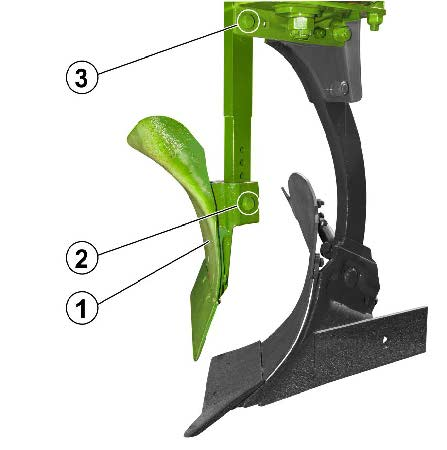

36 Felépítés és működés 5.3 Az eketest Az eketest szántási szélessége állítható. Valamennyi eketestet egyforma szélességre kell beállítani. A munkaszélesség a szántási szélesség és az első barázda szélességének összege. (1) Csoroszlyafej (2) Készülék (3) Készülékcsúcs (4) Gerendely (5) Csoroszlyahegy (6) Csoroszlyalap (7) Nyírócsavar (8) Kormánylemez (9) Simítólemezt előrésze Szántási szélesség A szántási szélesség a csoroszlyatest haladási irányhoz képest 90 fokban mért, ténylegesen megművelt szélessége. Az első barázda szélessége Az első barázda szélessége az első csoroszlyafej munkaszélessége a barázda szélétől az első csoroszlyafejig mért távolság meg kell felelnie a kívánt szántási szélességnek fontos az egységes szántási kép érdekében befolyásolja ο ο ο Az eke munkaszélessége A traktor nyomának belső része Vágásszög 36 Cayron BAG

37 Felépítés és működés Munkaszélesség A munkaszélesség az áthaladás során megművelt szántószélességnek felel meg. 5 csoroszlyás eke munkaszélessége = 4 x szántási szélesség + az első barázda szélessége 6 csoroszlyás eke munkaszélessége = 5 x szántási szélesség + az első barázda szélesség 5.4 Előhántoló eketest Az előhántoló eketestek az ekecsoroszlya előtt, a munkamélység felső harmadában munkálják meg a talajt. (1) Előhántoló eketestek (2) Magasságállítás (3) Beállítási távolság az eketesthez képest Cayron BAG

38 Felépítés és működés 5.5 Tárcsás csoroszly A tárcs sa csoroszlya függőlegesen hasítja a talajt, tiszta utolsó barázdát biztosít, beszántja a növényi maradványokat, 5.6 Teherhordó bak Teherhordó bak 3. kategóriájú traktor három pontos felfüggesztéséhez. (1) 3. kategóriás alsó függesztő csapszeg beépített golyóshüvellyel (2) 3. kategóriás felső függesztő csapszeg markolattal (3) Alsó és felső hosszanti nyílás a felső függesztő csapszeg csatlakoztatásához (4) Középső pozíció a felső függesztőkar csatlakoztatásához (5) Kar a kanyarkonzol rögzítéséhez (6) Dőlésbeállítás jobbra vagy balra (7) Hidraulikatömlő a tömlőszekrényben (8) Kiegészítő nyírócsavarok a gerendelyhez (9) Csavarkulcs 38 Cayron BAG

39 Felépítés és működés 5.7 Kanyarkonzol A kanyarkonzol segítségével az eke az egyik munkairányból a másikba fordul, szállítási állásba fordítható és rögzíthető. (1) Kanyarkonzol (2) Kanyarhenger (3) Ékek a kanyarkonzol reteszeléséhez (4) Reteszelő ékek rögzítőeleme 5.8 Kombikerék A kombikerék szállítási helyzetben futóműként szolgál, munkahelyzetben a csoroszlya munkamélységét szabályozza. Cayron BAG

40 Felépítés és működés 5.9 Támasztóállvány A forgatható támasztóállvány a gép leállítására szolgál. (1) Rögzítő-csapok a szállítási helyzet biztosításához Beim An- und Abkuppeln an Traktor die Reihenfolge beachten, das sonst der Abstellstütze Schaden nehmen kann Fordítókar talajtömörítő felvételéhez (1) Fordítókar felmenő helyzetben (2) Fordítókar vonóhelyzetben (3) Fordítókar tartója (4) Beállítókonzol (5) A talajtömörítő befogója vezetővel és hidraulikus kioldó-berendezéssel (6) Hidraulikus csatlakozószerkezet 5.11 X-Blade Az X-Blade az utolsó csoroszlyatestre szerelt kiegészítő lemez, a további barázdafelszabadításhoz. 40 Cayron BAG

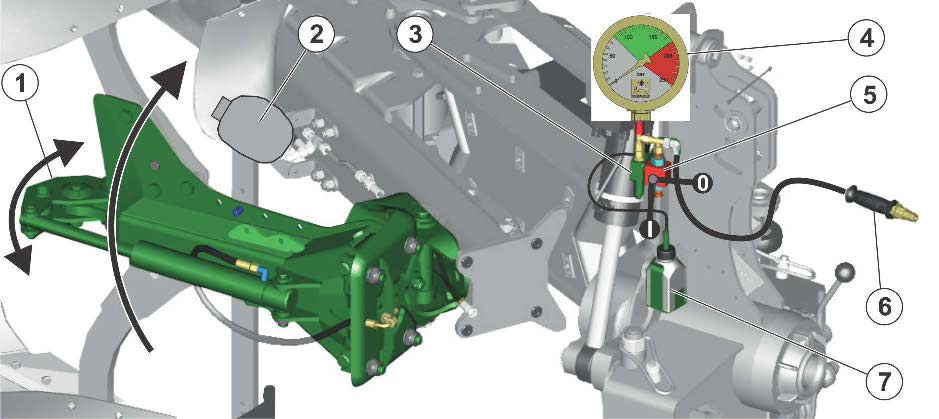

41 Felépítés és működés 5.12 Hidraulikus kőbiztosító (opcionális) A hidraulikus kőbiztosító túlterhelésnél lehetővé teszi a csoroszlya kitérő manőverét. Minden egyes csoroszlya egyedileg felfelé és oldalra ki tud térni. A nyomás alatt álló hidraulika a kapatestet ismét munkahelyzetbe állítja. A kioldási erőt a hidraulikanyomás igazítja be a különféle talajadottságoknak megfelelően. (1) Csoroszlya felvétele kitérési lehetőséggel felfelé és oldalra, túlterhelés esetén (2) Nyomástároló (gyári beállítás: 70 bar) (3) Nyomáshatároló szelep (4) Nyomásmérő (5) A hidraulikus előfeszítés elzárócsapja (6) Hidraulika-csatlakozó a kioldóerő beállításához (7) Hidraulikaolaj túlfolyója ÁBRAYELEM Sérülésveszély a csoroszlya ellenőrizetlen mozgásánál. A kőbiztosítót a hidraulikával legalább 80 bar nyomással kell előfeszíteni. Az elzárócsap csal az előfeszítés beállításához nyitható ki. Ellenkező esetben az elzárócsapnak mindig zárva kell lennie (0 helyzet). Ha a kőbiztosítót a hidraulika 180 bárnál nagyobb nyomással feszíti, akkor a csoroszlya nem képes a megfelelő kitérésre. Több kapatest egyidejű kitérése esetén nyomáshatároló szelepen keresztül hidraulikaolaj folyhat el a túlfolyón. Ebben az esetben az előfeszítést ismét be kell állítani és a túlfolyót le kell üríteni. Cayron BAG

42 Felépítés és működés A hidraulikus előfeszítés beállítása 1. Gép összekapcsolása a traktorral. 2. Bézs hidraulikacsatlakozó csatlakoztatása. 3. Elzárócsap nyitása, bézs traktorvezérlő-készülék működtetése és az előfeszítés beállítása 80 és 180 bar közé. Standard előfeszítés: 100 bar 4. Elzárócsap zárása. 5. A bézs hidraulikacsatlakozó nyomásmentesítése és leválasztása. 42 Cayron BAG

43 Beállítások 6 Beállítások FIGYELMEZTETÉS Sérülésveszély a gépen végzett beállítási munkák során a traktor és a hozzákapcsolt gép véletlen elindulása és meggurulása miatt. Biztosítsa a traktort és a gépet akaratlan indítás és akaratlan elgurulás ellen, mielőtt a gép beállításába kezd, lásd: 60. oldal. FIGYELMEZTETÉS Sérülésveszély a gépen végzett beállítási munkák során a csatlakoztatott és megemelt gép véletlen süllyedése miatt. Biztosítsa a traktorkabint más személyek hozzáférésével szemben, és akadályozza meg a traktorhidraulika véletlen működtetését. A beállítási munkát enyhén felemelt gép mellett végezze. 6.1 A traktor dőlésének beállítása A munkavégzés közben az eke jobb szélének műveletlen földön kell elhelyezkednie. Ezért az eke dőlését a teherhordó bakhoz kel beállítani. A dőlésszög a beállított munkamélységtől függ. A bal és jobb oldali dőlésszöget a teherhordó bakon lévő orsó segítségével, külön-külön kell beállítani. Barázdacsatlakozás beállítása: 90 -nál nagyobb dőlésszög esetén: Nagyobb nyomás a csoroszlyalapon Az első csoroszlya több földet dolgoz fel 90 -nál kisebb dőlésszög esetén: Nagyobb nyomás a csoroszlyahegyen Az első csoroszlya kevesebb földet dolgoz fel Cayron BAG

44 Beállítások Dőlésszög beállítása: 1. emelje meg a biztosítókengyelt (1). 2. Forgassa el a biztosítókengyellel az álíltóorsót. Az ütközőt (2) még mélyebbre állítva Dőlés > 90 Az ütközőt (2) még magasabbra állítva Dőlés < Rögzítse ismét a biztosítókengyelt az akaratlan elfordulással szemben. A dőlésszög mindkét oldalon beállítható. 44 Cayron BAG

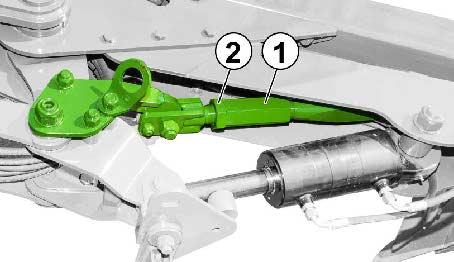

45 Beállítások 6.2 Húzóorsó beállítása A húzóorsóval a csoroszlyás váz a tartóbakhoz igazítható. A gép hatásának korrigálása érdekében a húzóorsó hosszát be kell állítani. A beállításra szükség lehet a lejtőn végzett munkánál a tömörítővel végzett munkánál a traktor eltérő belső nyomméreténél a vágásszélesség módosítása Cayron 200 esetén A vázat úgy kell beigazítani, hogy a csoroszlyatest szerkezetei a fordulótengellyel párhuzamosan legyenek beállítva. hogy a traktor haladás közben ne húzzon oldalra. (1) Húzóorsó meghosszabbítása Berendezésnyomás alacsonyabb (2) Húzóorsó megrövidítése Berendezésnyomás nagyobb Cayron 200 húzóorsó Beállítás előtt működtesse rövid ideig a traktor piros vezérlőkészülékét. Tehermentesítse a hidraulikaengert (húzza ki kb. 2 centiméterre) 1. Ellenanya (1) kioldása (60-as kulcs). 2. Állítsa be az orsó hosszát csavarkulccsal (41-as szélesség) a kulcsfelületen (2). 3. Húzza meg az ellenanyát. Szántási szélesség [mm] Beállítandó orsóhossz [mm] Cayron BAG

46 Beállítások A beállítási értékek elméleti értékek, és a tényleges értékek eltérhetnek. A beállítási értékek a készülék párhuzamosan menetirányba történő állítását eredményezik. Lejtőkön célszerű lehet másik beállítást használni. Cayron 200V húzóorsó 1 Ellenanya (1) kioldása (70-es kulcs). 2 Állítsa be az orsó hosszát csavarkulccsal (60-as szélesség) a kulcsfelületen (2). 3. Húzza meg az ellenanyát. Standard hossz:764 mm 46 Cayron BAG

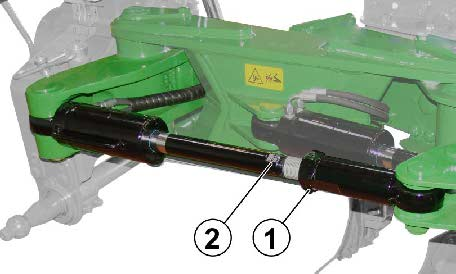

47 Beállítások 6.3 Szántási szélesség mechanikus beállítása (Cayron 200) A szántási szélesség beállításakor be kell állítani: a keret irányát a teherhordó bakhoz és a kombikereket A beállítási szélesség 40, 45 és 50 cm lehet. Szántási szélesség beállítása A szántási szélességet minden csoroszlyafejbefogón be kell állítani. 1. Csavarkötések (1) kioldása. 2 Lazítsa meg és vegye ki az alsó és felső befogón lévő csavarkötéseket (2). 3. Fordítsa a csoroszlyafejet a kívánt vágási szélességre és erősítse fel a csavarokat. 4. Húzza meg szorosan a csavarkötéseket (1, 2). Szántási szélesség Csavarpozíció [mm] 500 A 400 B 450 C Kombikerék szántási szélességhez igazítása (Cayron 200) A kombikerék szántási szélességhez történő igazítására 3 rögzítési pozíció áll rendelkezésre a kombikeréken. 1. Távolítsa el a csavart a rögzítési pozícióból (1). 2. Forgassa a kombikereket a kívánt pozícióba. Szükség esetén lazítsa meg a forgatási ponton (2) lévő csavart.. 3. Szerelje vissza és húzza meg a csavart.. Szántási szélesség [mm] Csavarpozíció 400 A 450 B 500 C Cayron BAG

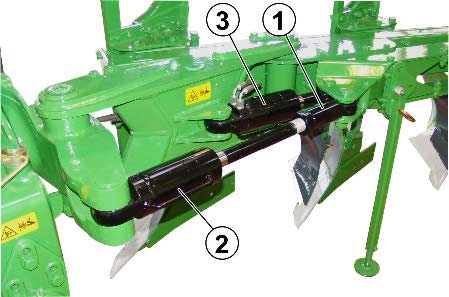

48 Beállítások 6.4 Szántási szélesség hidraulikus beállítása (Cayron 200 V) A szántási szélesség 30 és 55 cm között szabályozható. Működtesse a traktor piros vezérlőkészülékét. A mutató (1) a skálán mutatja a centiméterben megadott szántási szélességet 48 Cayron BAG

49 Beállítások 6.5 Az első barázda szélességének beállítása Az első barázda szélessége a szántási szélességgel egyező módon adható meg. 1. Emelje meg a gépet a 3 pontos hidraulika segítségével. 2. Működtesse a traktor sárga vezérlőkészülékét. Helyezze közelebb a gépet a barázdához. Kisebb első barázdaszélesség. Húzza távolabb a gépet a barázdától. Nagyobb első barázdaszélesség. 6.6 Ekecsoroszlya munkamélységének beállítása a kombikerékkel Állítsa be a munkamélységet mindkét oldalon egyformán, a menetes orsó (1) forgatásával. Az orsónak a beállítás során nem szabad ütközésig felfeküdnie a kombikerékre. A munkamélység függ továbbá: a traktor alsó függesztőkarjának magasságától a talaj adottságai Beállítási méretek táblázata: Munkamélység [mm] Beállítandó orsóhossz T [mm] A beállítási értékek terhelés nélküli kerékátmérőre vonatkoznak, és a megadottól eltérhetnek. Cayron BAG

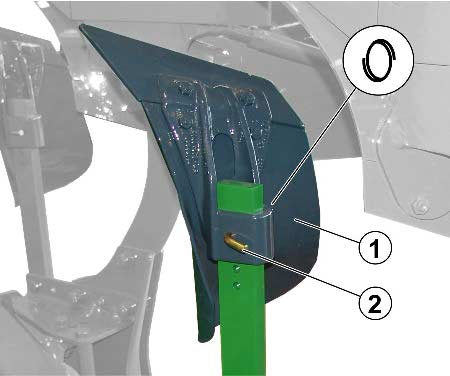

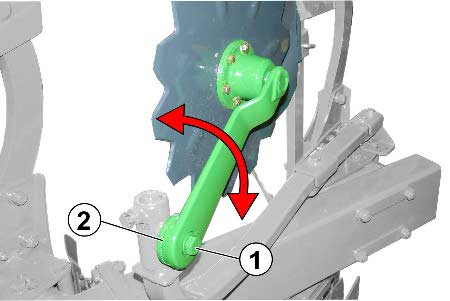

50 Beállítások 6.7 Az előhántoló eketest beállítása Az előhántoló eketest munkamélységének beállítása: valamennyi előhántoló eketestet egyformán kell beállítani. Az előhántoló eketest munkamélységének a teljes munkamélység 1/3-ának kell lennie. 1. Tartsa meg erősen az előhántoló eketestet (1). 2. Biztosítógyűrű és csapszegek (2) eltávolítása. 3. Állítsa az előhántoló eketestet a kívánt magasságba és rögzítse biztosítógyűrűvel. Csoroszlyafej előfutásának beállítása: 1. Szerelje le mindkét előhántoló eketestet (lásd fent). 2. Lazítsa meg a csavarokat (1) a nyélen (2). 3. Rögzítse a nyelet az elülső vagy hátsó helyzetben.. 4. Szerelje fel újból az előhántoló eketesteket. 6.8 Tárcsás csoroszlya beállítása Mindkét tárcsás csoroszlya esetén ugyanazokat a beállításokat használja. Tárcsás csoroszlya munkamélységének beállítása A tárcsás csoroszlya munkamélysége cm között állítható. 1. Lazítsa meg a csavart (1). 2. Állítsa be a munkamélységet a lengőkar tányérfogaskeréken (2) történő elforgatásával. 3. Húzza meg ismét a csavart. A fogaknak megfelelően egymásba kell érniük. A kar egy fognyi elforgatása kb. 30 mm-rel módosítja a munkamélységet. 50 Cayron BAG

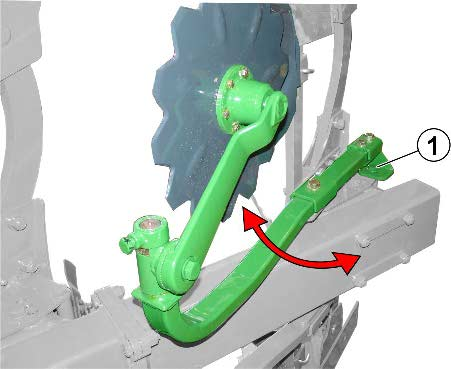

51 Beállítások Az eketest együttfutásának beállítása A tárcsás csoroszlyának együtt kell futnia az ekefej szerkezetével. A vonópontok módosítását követően a tárcsás csoroszlyákat is be kell állítania. A tárcsás csoroszlyát úgy kell beállítani, hogy a szerkezettől 2,5-5 cm-re eltolva, azzal párhuzamosan álljon. 1. Lazítsa meg a csavart (1). 2. Forgassa el a tárcsás csoroszlyát úgy, hogy az párhuzamos legyen a szerkezettel. 3. Húzza meg ismét a csavart. Tárcsás csoroszlya, standard hosszanti lyukkal Tárcsás csoroszlya, kőbiztosítós, fogazattal Fordítási tartomány beállítása A tárcsás csoroszlya beállítható tartományban szabadon eltud fordulni függőleges tengelye körül. A döntési tartományt úgy kell beállítani, hogy a tárcsás csoroszlya kényszermozgástól mentesen, a berendezéssel párhuzamosan úgy fusson, hogy ekézetlen talajon ki tudjon térni. 1. Lazítsa meg a szorítócsavart (1). 2. Forgassa el az állítógyűrűt (2). 3. Húzza meg a szorítócsavart. Cayron BAG

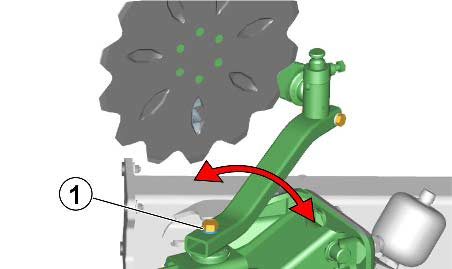

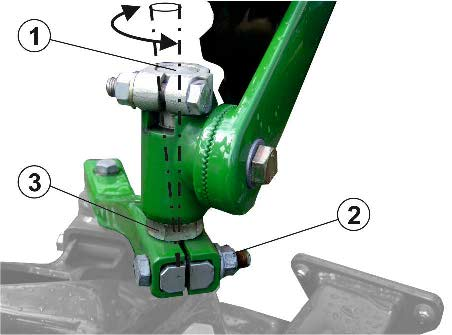

52 Beállítások Szög beállítása tárcsás csoroszlya kőbiztosítójánál A tárcsás csoroszlya szögértéke beállítható. A tárcsás csoroszlyának munkahelyzetben, a csoroszlya szerkezetéhez viszonyítva függőlegesen és párhuzamosan kell lennie. A beállítást a befogócsapszeg (1) ferde tengelyének elforgatásával végezheti el. 1. Lazítsa meg a csavart (2). 2. A befogó-csapszeget forgassa el a kulcsfelületnél (3). 3. Húzza meg ismét a csavarkötést. 6.9 Az alsó függesztőkar-csapok magasság-beállítása Az alsó függesztőkar-csapok magasságát 2 fokozatban lehet beállítani. A beállítás a teherhordó bak bal és jobb oldalán lévő 3-3 csatlakozó segítségével történik. A traktor alsó függesztő-karjának üzem közben kissé emelkedően kell húznia a traktor felé. 52 Cayron BAG

53 Beállítások 6.10 A tömörítőkar fordítókarjának beállítása A fordítókart fordítsa lyukcsoport kívánt furatához, és rögzítse rugós rögzítő-elemmel. (1) Csapszeges kötés húzási beállításba. ο ο lehatárolja a tömörítő és az eke távolságát. a tömörítő szélességétől függ (2) Csapszeges kötés felmenő helyzetbe. ο a fogókart optimális helyzetbe állítja a tömörítő befogásához Cayron BAG

54 Üzembe helyezés 7 Üzembe helyezés Ebben a fejezetben információkat talál gépének üzembe helyezésével kapcsolatban és hogy miként ellenőrizheti azt, hogy a gépet traktorára kapcsolhatja-e / függesztheti-e. A gép üzembe helyezése előtt a gépkezelőnek el kell olvasnia és meg kell értenie a kezelési utasítást. Vegye figyelembe "A gépkezelőre vonatkozó biztonsági utasítások" című fejezetet, a 21 oldaltól az alábbiak során ο A gép fel- és lekapcsolása ο A gép szállítása ο A gép használata Csak arra alkalmas traktorral kapcsolja össze és szállítsa a gépet! A traktor és a gép feleljen meg a KRESZ nemzeti előírásainak. A jármű tulajdonosa (üzemeltetője), miként a jármű vezetője (üzemeltető) felel a nemzeti KRESZ jogszabályi rendelkezéseinek betartásáért. FIGYELMEZTETÉS Összenyomás, nyírás, vágás, behúzás és megfogás miatti veszélyek a hidraulikus vagy elektromos működtetésű alkatrészek környezetében. Ne blokkolja a traktoron azokat a szabályozóelemeket, amelyek közvetlenül a szerkezeti elemek hidraulikus vagy elektromos működtetésére szolgálnak, például becsukási, kinyitási és tolási folyamatokhoz. A mindenkori mozgásnak automatikusan le kell állni, ha a megfelelő szabályozóelemet elengedi. Ez nem érvényes azoknak a berendezéseknek a mozgására, amelyek folyamatos működésűek, vagy automatikusan szabályozottak, vagy funkciójuktól függően úszóhelyzetet vagy nyomásszabályozást igényelnek. 54 Cayron BAG

55 Üzembe helyezés 7.1 A traktor alkalmasságának ellenőrzése FIGYELMEZTETÉS Veszélyek az üzemeltetés közbeni törés, a traktor nem kielégítő stabilitása és nem kielégítő kormányzási és fékezőképessége miatt, a traktor nem rendeltetésszerű használata esetén! Ellenőrizze traktorának alkalmasságát, mielőtt a gépet a traktorhoz kapcsolja, vagy a traktorra függeszti. A gépet csak olyan traktorhoz kapcsolhatja, vagy csak olyan traktorra függesztheti, amely arra alkalmas. Végezzen fékpróbát annak ellenőrzésére, hogy a traktor a szükséges féklassulást a rákapcsolt / felfüggesztett géppel együtt is eléri-e. A traktor alkalmasságának különösen az alábbiak a feltételei: a megengedett össztömeg a megengedett tengelyterhelés a felszerelt gumiabroncsok terhelhetősége Ezeket az adatokat a traktor típustábláján, vagy a forgalmi engedélyében és a traktor kezelési utasításában találja meg. A traktor mellső tengelyét mindig az önsúly legalább 20%-a kell, hogy terhelje. A traktornak rákapcsolt / felfüggesztett géppel együtt is el kell érni a traktor gyártója által előírt féklassulást Számítsa ki a traktor össztömegének, tengelyterhelésének és gumiabroncs terhelhetőségének, valamint a szükséges minimális pótsúlyozásnak a tényleges értékeit A traktor forgalmi engedélyében megadott, megengedett össztömegnek nagyobbnak kell lennie, a traktor önsúlyából, a pótsúlyozás értékéből és a rákapcsolt gép össztömegéből, vagy a felfüggesztett gép támasztó terheléséből számított összegnél. Ez az utasítás csak Németország esetén érvényes. Amennyiben a tengelyterhelés és / vagy a megengedett össztömeg betartása minden ésszerű lehetőség kihasználása mellett sem biztosítható, akkor egy, a gépjármű-közlekedés területén hivatalosan elismert szakértő szakvéleménye alapján, a traktor gyártójának hozzájárulásával valamely tartományon belül a hatályos jog alapján illetékes hatóság a közúti forgalomban való részvétel engedélyezésének szabályai (StVZO) 70. értelmében a kivételes engedélyt, valamint a KRESZ (StVO) 29. (3) bekezdés alapján a szükséges engedélyt kiadja. Cayron BAG

56 Üzembe helyezés A számításhoz szükséges adatok T L [kg] a traktor önsúlya T V [kg] az üres traktor mellsőtengely-terhelése T H [kg] az üres traktor hátsótengely-terhelése G H [kg] összsúly hátsó felfüggesztésű munkagép vagy hátsó pótsúly G V [kg] összsúly mellső felfüggesztésű munkagép, vagy a mellső pótsúly a [m] a mellső felfüggesztésű munkagép vagy a mellső pótsúly súlypontja és a mellső tengely közepe közötti távolság (a 1 + a 2 összege) a 1 [m] a mellsőtengely közepétől az alsó függesztőkar csatlakozási pontjának közepéig terjedő távolság a 2 [m] az alsó függesztőkar csatlakozási pontjának közepétől a mellső felfüggesztésű munkagép vagy mellső pótsúly súlypontjáig mért távolság (súlypont-távolság) lásd a traktor kezelési utasítását vagy a forgalmi engedélyét lásd a "Műszaki adatok" vagy "Hátsó pótsúly" fejezetet lásd a mellső felfüggesztésű munkagép, vagy a mellső pótsúly műszaki adatait lásd a traktor és a mellső felfüggesztésű munkagép, illetve a mellső pótsúly műszaki adatait, vagy méréssel határozza meg lásd a traktor kezelési utasítását, vagy méréssel határozza meg lásd a mellső felfüggesztésű munkagép, vagy a mellső pótsúly műszaki adatait, vagy méréssel határozza meg b [m] traktor tengelytávolság lásd a traktor kezelési utasítását vagy forgalmi engedélyét, vagy méréssel határozza meg c [m] a hátsótengely közepe és az alsó függesztőkar csatlakozási pontjának közepe közti távolság lásd a traktor kezelési utasítását vagy forgalmi engedélyét, vagy méréssel határozza meg d [m] Az alsó függesztőkar csatlakozási pontjának lásd a gép műszaki adatait közepe és a hátsó felfüggesztésű munkagép vagy hátsó pótsúly súlypontja közötti távolság (súlypont-távolság) 56 Cayron BAG

57 A traktor szükséges, minimális mellső pótsúlyozásának G V min kiszámítása a kormányozhatóság biztosítása érdekében Üzembe helyezés G G = ( c + d) T a H V V min + b + 0,2 TL b b A traktor elején alkalmazandó, számított legkisebb pótsúly G V min számértékét írja be a táblázatba ( fejezet) A traktor tényleges mellsőtengely-terhelésének T V tat kiszámítása T V tat G = V ( a + b) + TV b GH ( c + d) b A traktor kiszámított tényleges mellsőtengely-terhelésének számértékét, és a traktor kezelési utasításában megadott, megengedett mellsőtengely-terhelést írja be a táblázatba ( fejezet) A traktor és munkagép gépcsoport tényleges össztömegének kiszámítása G = G + T + G tat V L H A traktor kiszámított tényleges össztömegének számértékét, és a traktor kezelési utasításában megadott, megengedett össztömeget írja be a táblázatba ( fejezet) A traktor tényleges hátsótengely-terhelésének T H tat kiszámítása T H tat = G tat T V tat A traktor kiszámított tényleges hátsótengely-terhelésének számértékét, és a traktor kezelési utasításában megadott, megengedett hátsótengely-terhelést írja be a táblázatba ( fejezet) A traktor gumiabroncsainak teherbíró képessége A megengedett gumiabroncs-teherbírás (lásd például a gumiabroncs gyártójának dokumentációit) kétszeres értékét (két gumiabroncs) írja be a táblázatba ( fejezet). Cayron BAG

58 Üzembe helyezés Táblázat A számítás szerinti tényleges érték A traktor kezelési utasítása szerinti megengedett érték Kétszeres megengedett gumiabroncs terhelhetőség (két gumiabroncs) Minimális mellső / hátsó pótsúlyozás / kg Össztömeg kg kg -- Mellsőtengely-terhelés kg kg kg Hátsótengely-terhelés kg kg kg A traktor forgalmi engedélyéből olvassa ki a traktor össztömegének, tengelyterheléseinek és gumiabroncs terhelhetőségeinek megengedett értékeit. A tényleges, kiszámított értékeknek kisebbeknek, vagy egyenlőknek kell lenni ( ) a megengedett értékeknél! FIGYELMEZTETÉS Összenyomás, vágás, megfogás, behúzás és összeütközés miatti veszélyek a nem kielégítő stabilitás, valamint a traktor nem kielégítő kormányzási- és fékezőképessége következtében. Tilos a gép felkapcsolása a számítás alapját képező traktorra, ha a tényleges, kiszámított értékek csak egyike is nagyobb a megengedett értéknél. a traktor elején (amennyiben szükséges) nincs rögzítve mellső pótsúly a szükséges minimális pótsúlyozás (G V min ) érdekében. Annyi mellső pótsúlyt kell használnia, hogy legalább a szükséges minimális mellső pótsúlyozásnak (G V min ) megfeleljen! 58 Cayron BAG

59 Üzembe helyezés 7.2 Traktor előkészítése Az egy tengelyen lévő abroncsok légnyomása legyen egyforma. Szerelje le a vonóhorgot a traktorról. Az elülső belső nyomtáv legfeljebb 10 cmrel haladhatja meg a hátsót. Így a traktor oldalvágás nélkül haladhat a barázdában. Kisebb belső nyomtáv elöl nem alkalmazható. Szerelje fel az elülső traktor-tengely kielégítő kiegyensúlyozásához szükséges első súlyokat. Ajánlás ο ο 5 tárcsás csoroszlya: 1200 kg 6 tárcsás csoroszlya: 1800 kg Ellenőrizze az emelőrudak A hosszát, és zárja le az emelőrudak hosszanti nyílásait. Az alsó függesztő-karokat helyezze munkapozícióba, biztosítson 10 cm-es oldalirányú B kitérést az szabad mozgásához. Az alsó függesztő-karoknál szállítási pozícióban sem szabad oldalirányú kilengést hagyni. A C alsó függesztő kar kiemelési magasságának legalább 900 mm-rel meg kell haladnia a talajszintet, így elegendő hely marad a forgáshoz. Cayron BAG

60 Üzembe helyezés 7.3 A traktor / gép biztosítása akaratlan indítás és akaratlan elgurulás ellen FIGYELMEZTETÉS Összenyomás, nyírás, vágás, megfogás vagy feltekerés, behúzás, elkapás és összeütközés miatti veszélyek a gépbe történő bármely beavatkozás esetén a hajtott alkatrészek miatt az alkatrészek véletlenszerű működtetése, például a hidraulikus funkciók váratlan elindulása révén a traktor motorjának üzeme során. a traktor és a hozzákapcsolt gép véletlen elindulása vagy meggurulása révén. A gépen végzett valamennyi beavatkozás előtt biztosítsa a traktort és a gépet az akaratlan elindítás és elgurulás ellen A gépen mindennemű beavatkozás, mint például szerelési munkák, beállítások, üzemzavarok megszüntetése, tisztítás, és javítás elvégzése tilos ο meghajtott gép esetén ο amíg a traktor motorja hozzácsatolt kardántengellyel / hidraulikarendszerrel működik. ο ha a gyújtáskulcs a traktor gyújtáskapcsolójában van, és a traktormotor hozzácsatolt kardántengelynél/hidraulikarendszernél akaratlanul elindulhat ο ha a mozgó alkatrészeket nem rögzítette akaratlan elmozdulás ellen ο ha a traktoron emberek (gyermekek) tartózkodnak. Ezeknél a munkáknál a hajtott, biztosítatlan alkatrészekkel történő érintkezés miatti veszély fenyeget. 1. Állítsa le a traktormotort. 2. Húzza ki a gyújtáskulcsot. 3. Húzza be a traktor rögzítőfékjét. 4. Gondoskodjon róla, hogy ne legyenek emberek (gyermekek) a traktoron. 5. Szükség esetén zárja le a traktor kabinját. 60 Cayron BAG

61 A gép fel- és lekapcsolása 8 A gép fel- és lekapcsolása FIGYELMEZTETÉS Összenyomás, megfogás, feltekerés és/vagy ütközés veszélye a traktornak a kardántengely vagy a tápellátó vezetékek csatlakoztatása és leválasztása során történő véletlen elindulása vagy meggurulása miatt! Biztosítsa a traktort és a gépet az akaratlan indítással, és az akaratlan elgurulással szemben, mielőtt a kardántengely vagy a tápellátó vezetékek csatlakoztatása és leválasztása céljából a traktor és gép közötti veszélyzónába lépne.. Ehhez lásd a következő oldalt: 60. FIGYELMEZTETÉS Zúzódás és ütközés veszélye a traktor fara és a gép között a gép fel- és lekapcsolása során! Tilos a traktor 3 pontos hidraulikáját működtetni, amíg a traktor fara és a gép között emberek tartózkodnak. A traktor 3 pontos felfüggesztésű hidraulikarendszerének szabályozóelemeire vonatkozó szabályok: ο csak a traktor melletti előirányzott munkaterületről, ο sohase működtesse, ha a traktor és gép közötti veszélyzónában tartózkodik. Cayron BAG

62 A gép fel- és lekapcsolása 8.1 A gép felkapcsolása FIGYELMEZTETÉS Zúzódás- és / vagy taszításveszély a gép felkapcsolása során a traktor és a gép között! Gépre tolatás előtt küldjön ki mindenkit a traktor és gép közötti veszélyzónából. A jelenlevő segítők csak a traktor és a gép mellett tevékenykedhetnek irányítóként, és csak a leállítás után léphetnek a gépek közé. FIGYELMEZTETÉS Az embereket az összenyomás, behúzás, elkapás vagy összeütközés miatti veszélyek fenyegetik akkor, ha a gép akaratlanul leoldódik a traktorról! A traktor és gép összekapcsolásakor rendeltetésszerűen használja az e célra előirányzott berendezéseket. A gépnek a traktor három pontos felfüggesztésű hidraulikarendszerére történő felcsatlakoztatásakor ügyeljen arra, hogy a traktor és a gép függesztési kategóriája mindenképp megegyezzen. Csak a géppel együtt szállított felső- és alsó függesztőkarcsapokat (eredeti csapokat) használja a gép csatlakoztatásához. Ellenőrizze a felső- és alsó függesztőkar-csapok hibáit szemrevételezéssel a gép minden összekapcsolásakor. Egyértelmű kopásjelenségek esetén cserélje ki a felső- és alsó függesztőkar-csapokat. Biztosítsa a felső és alsó függesztőkar-csapot hajtható dugaszokkal akaratlan kioldás ellen! Szemrevételezéssel ellenőrizze elindulás előtt, hogy a felső- és alsó függesztőkar horgok kifogástalanul reteszeltek-e. FIGYELMEZTETÉS Veszélyek az üzemeltetés közbeni törés, a traktor nem kielégítő stabilitása és nem kielégítő kormányzási és fékezőképessége miatt, a traktor nem rendeltetésszerű használata esetén! A gépet csak olyan traktorhoz kapcsolhatja, vagy csak olyan traktorra függesztheti, amely arra alkalmas. Ehhez lásd "A traktor alkalmasságának ellenőrzése" című fejezetet, 55. oldal. FIGYELMEZTETÉS Veszélyek a traktor és gép közötti energiaellátás kiesése miatt a sérült ellátó vezetékek következtében! Az ellátó vezetékek összekapcsolásakor vegye figyelembe az ellátó vezetékek helyzetét. Az ellátó vezetékeknek a felszerelt vagy felfüggesztett gép minden mozgását feszültségmentesen, törésmentesen vagy súrlódásmentesen, könnyen lehetővé kell tenniük. nem szabad idegen alkatrészekhez súrlódni. 62 Cayron BAG

63 A gép fel- és lekapcsolása VESZÉLY Személyi sérülés vagy halál veszélye előzéskor. A gép szállításához a merevítőt a traktor alsó függesztő-karjához kell rögzíteni, hogy megakadályozza a haladási irányra merőleges kilengést 1. Rögzítse a golyós hüvelyt a felső függesztőkarc-saphoz. 2. Biztosítsa a felső függesztőkar-csapot rugós rögzítőelemmel akaratlan leoldás ellen. 3. Küldjön ki mindenkit a traktor és gép közötti veszélyzónából, mielőtt a géphez tolatna. 4. A gép és a traktor összekapcsolása előtt először kösse össze az ellátóvezetékeket. 4.1 A traktorral úgy közelítsen a géphez, hogy maradjon szabad tér (kb. 25 cm) maradjon a traktor és a gép között Biztosítsa a traktort akaratlan indítás és akaratlan elgurulás ellen.. Ehhez lásd "A traktor biztosítása akaratlan elindulás és elgurulás ellen" című fejezetet itt: 60. oldal. 4.3 Csatlakoztassa a hidraulikatömlő-vezetéket, ehhez lásd "A hidraulikatömlő-vezeték csatlakoztatása" című fejezetet itt: 68. oldal. 4.4 Igazítsa úgy az alsó függesztő-karok horgait, hogy a gép alsó csatlakozási pontjaihoz képest egy vonalban legyenek. 5. Most tolasson tovább a traktorral a gépre úgy, hogy a traktor alsó függesztő-karjainak horgai felvegyék a gép alsó csatlakozási pontjainak horgait. 6. A traktor 3 pontos hidraulikáját úgy emelje meg, hogy a golyós hüvelyt befogják és automatikusan bereteszeljék az alsó függesztőkar-horgok. Először a támaszték felemelése, majd a felső függesztőkar csatlakoztatása. 7. Helyezze a támasztóállványt szállítási helyzetbe. 8. Csatlakoztassa a felső függesztő-kart a traktor ülésétől a felső csatlakozóhorgon át a három pontos teherhordó bak felső csuklópontjáig. A felső függesztőkar-horog automatikusan rögzül. Ha lehet, hidraulikusan állítható felső függesztőkar-horgot használjon. 9. A felső függesztőkar hosszát úgy állítsa be, hogy lehelyezett gépnél a hosszanti lyuk elülső részén legyen. 10. Emelje meg finoman a gépet a traktor 3 pontos hidraulikájának segítségével 11. Adott esetben a kombikereket is állítsa szabadon forgó szállítási állásba. 12. Helyezze a kanyarkonzol fogantyúját rögzítési pozícióba. 13. Emelje meg teljesen a gépet a traktor 3 pontos hidraulikája segítségével. Cayron BAG

64 A gép fel- és lekapcsolása 14. Működtesse a traktor zöld vezérlőkészülékét. A gép szállítási pozícióba fordul. A kanyarkonzol automatikusan rögzül. 15. Állítsa a gépet a kombikerékre a traktor 3 pontos hidraulikájának segítségével. A felső függesztőkarnak tehermentesülnie kell. 16. Húzza le a felső csatlakozót a gép csatlakozópontjáról és biztosítsa azt a traktoron. 17. Rögzítse a traktor alsó függesztőkarját a menetirányra merőlegesen. 18. Szerelje fel a világítást. 19. Indulás előtt szemrevételezéssel ellenőrizze, hogy az alsó és felső függesztőkar-horgok kifogástalanul vannak-e reteszelve. 64 Cayron BAG

65 A gép fel- és lekapcsolása 8.2 A gép lekapcsolása VESZÉLY Sérülés vagy halál veszélye a lekapcsolt gép megbillenése miatt. Állítsa a gépet a jobb oldali eketestre, kombikerékre és támasztóállványra. A gépet szállítási helyzetből először vigye üzemi helyzetbe. Ezután válassza le a gépet. A gépet vigye üzemi helyzetbe. 1. A lekapcsolás során szemrevételezéssel ellenőrizze a gép nyilvánvaló sérüléseit. Ezzel kapcsolatban lásd "Az üzemeltető felelőssége" c. fejezetet (8. oldal) 2. Csatlakoztassa a felső függesztőkart a traktor ülésétől a felső csatlakozóhorgon át a három pontos teherhordó bak felső csuklópontjáig. A felső függesztőkar-horog automatikusan rögzül. 3. Oldja fel a kanyarkonzol rögzítését. 4. Emelje meg teljesen a gépet a traktor 3 pontos hidraulikájának segítségével. 5. Működtesse a traktor zöld vezérlőkészülékét. A gép jobbra, leállítási helyzetbe fordul. A gép balra fordul: Hagyja, hogy a fordulás teljesen befejeződjön, majd működtesse ismét a traktor zöld vezérlőkészülékét. A gép jobbra, leállítási helyzetbe fordul. 6. A kombikereket vigye üzemi helyzetbe Cayron BAG

66 A gép fel- és lekapcsolása A gép lekapcsolása üzemi helyzetben: 7. Állítsa a gépet a jobb oldali ekefejre és kombikerékre a traktor 3 pontos hidraulikája segítségével. 8. Kapcsolja le a traktorról a gépet az alábbiak szerint: Először a felső függesztőkar lecsatlakoztatása, majd a támaszték süllyesztése. 8.1 Tehermentesítse a felső függesztőkart. 8.2 Reteszelje ki és kapcsolja ki a felső függesztőkar horgokat a traktor vezetőüléséből. 8.3 Emelje fel finoman az alsó függesztőkart. 8.4 Süllyessze a támasztóállványt leállítási helyzetbe. 8.5 Tehermentesítse az alsó függesztőkart. Állítsa a gépet a jobb oldali ekefejre, kombikerékre és támasztóállványra 8.6 Reteszelje ki és kapcsolja ki az alsó függesztőkar horgokat a traktor vezetőüléséből. 8.7 Kb. 25 cm-t haladjon előre a traktorral. A traktor és gép között létrejövő szabad tér lehetővé teszi a jobb hozzáférést a kardántengely és az ellátó-vezetékek lekapcsolásához. 8.8 Biztosítsa a traktort akaratlan indítás és akaratlan elgurulás ellen, ehhez lásd: 60. oldal. 8.9 Válassza le a hidraulikatömlő-vezetéket, lásd: 68. oldal. 8.3 Támasztóállvány leállítási helyzete/ szállítási helyzete A támasztóállvány leállítási pozícióba / szállítási helyzetbe helyezéséhez a gépet jobbra kell fordítani és kissé meg kell emelni. Támasz szállítási helyzetbe állítása: 1. Húzza ki és tartsa meg a biztosítócsapszeget (1). 2. A támaszt forgassa lefelé, a leállítási pozícióba. A támasz szabadon kilenghet. Vigye a támaszt szállítási helyzetbe: 1. A támaszt forgassa felfelé, szállítási helyzetbe. A rögzítőcsapok automatikusan biztosítják a szállítási helyzetet. 2. A támasztóállvány rögzítése a biztosítócsapszeg segítségével történik. 66 Cayron BAG

67 A gép fel- és lekapcsolása 8.4 Hidraulika-csatlakozások A hidraulikatömlő-vezetékek fogantyúval rendelkeznek. Az összes fogantyú színjelöléssel, jelzőszámmal vagy jelzőbetűvel van ellátva, hogy a mindenkori hidraulika-funkciót hozzárendelje a traktor-vezérlőkészülék nyomóvezetékéhez! A jelölések mellett fóliák is egyértelműen jelölik a gépen a megfelelő hidraulikus funkciókat. A hidraulika-funkciótól függően a traktorvezérlő-készüléket különféle módon lehet működtetni. beakadó, a folyamatos olajkeringetéshez léptetett, a művelet végrehajtásáig úszó állás, szabad olajáramlás a vezérlő-készülékben Jelzés Funkció Traktorvezérlőkészülék sárga Az első barázda szélessége nagyobb kisebb kettős működésű piros Cayron 200 V Szántási szélesség / munkaszélesség nagyobb kisebb kettős működésű Jobbra és balra zöld Munka iránya Talajtömörítő kiadása (opció) Induló forgás visszafordítása kettős működésű bézs Kőbiztosítás előfeszítése egyszeres működésű *) A traktoron lehetőleg nyomásmentes visszafolyást kell biztosítani a traktor-vezérlőkészüléken. A torlónyomás működési hibát okozhat a tömörítő-karon. Cayron BAG

68 A gép fel- és lekapcsolása FIGYELMEZTETÉS Fertőzésveszély a nagy nyomással kiáramló hidraulikaolaj következtében! A hidraulikavezetékek fel- és lecsatlakoztatásakor ügyeljen arra, hogy a hidraulikarendszer mind a traktoron, mind pedig a gépen nyomásmentes legyen! A hidraulikaolaj okozta sérülésekkel azonnal keressen fel egy orvost Hidraulikavezetékek felcsatlakoztatása FIGYELMEZTETÉS Hibás hidraulika-funkció veszélye rosszul csatlakoztatott hidraulikavezetékek miatt! A hidraulikavezetékek felcsatlakoztatásakor vegye figyelembe a hidraulikacsatlakozókon levő színjelöléseket. Tartsa be a maximálisan megengedett 210 bar értékű üzemi nyomást. Ellenőrizze a hidraulikaolajok összeegyeztethetőségét, mielőtt a gépet traktora hidraulikarendszeréhez csatlakoztatja. Ne keverje az ásványi olajat bioolajjal! Dugja a hidraulikacsatlakozót / hidraulikacsatlakozókat a hidraulikaaljzat(ok)ba mindaddig, amíg a hidraulikacsatlakozó / hidraulikacsatlakozók érezhetően nem reteszelődnek. Ellenőrizze a hidraulikavezetékek csatlakoztatási helyeinél a helyes és tömített illeszkedést. Csatlakoztatott hidraulika-vezetékek ο kanyarmenet esetén minden mozgást feszültségmentesen, törésmentesen vagy súrlódásmentesen lehetővé kell tenniük. ο nem szabad idegen alkatrészekhez súrlódni Hidraulikavezetékek lekapcsolása 1. A traktoron levő vezérlőkészülék működtető karját fordítsa úszóhelyzetbe (semleges állás). 2. Tisztítsa meg a hidraulikavezetékek hidraulikacsatlakozóit, mielőtt lezárná a traktoron lévő hidraulikavezetékeket. 3. Csatlakoztassa a hidraulikavezetéket a traktor vezérlőkészülékéhez. 1. A traktoron levő vezérlőkészülék működtető karját fordítsa úszóhelyzetbe (semleges állás). 2. Reteszelje ki a hidraulikacsatlakozókat a hidraulikakarmantyúkból. 3. A szennyeződéstől porvédő kupakkal védje a hidraulikus foglalatokat. 4. Csatlakoztassa a hidraulikacsatlakozót az aljzatba. 68 Cayron BAG

69 Szállítások 9 Szállítások VESZÉLY Vegye figyelembe "A gépkezelőre vonatkozó biztonsági utasítások" című fejezetet, 24.oldal. Kiemelt berendezéssel történő közúti közlekedés esetén, a traktoron található kezelőkarokat biztosítani, rögzíteni kell, lesüllyesztés, kinyitás ellen! VESZÉLY Balesetveszély a kinyúló alkatrészek következtében! Kizárólag a kombikerékre állított gép szállítható. VESZÉLY Balesetveszély a gép szállítás során történő felborulása következtében! A vágásszélességet 45 cm-nél nagyobbra állítsa. VESZÉLY Személyi sérülés vagy halál veszélye előzéskor. A gép szállításához a merevítőt a traktor alsó függesztő-karjához kell rögzíteni, hogy megakadályozza a haladási irányra merőleges kilengést Szállítás előtt tisztítsa meg a gépet a szennyeződéstől. Az út során a felső függesztőkart nem szabad leválasztani. Szükség esetén állítsa a forgatókart szállítási helyzetbe. Cayron BAG

70 Szállítások Csak hidraulikus kőbiztosítóval VESZÉLY Balesetveszély hátramenetben. A negatív támasztóerő hátrabillentheti a gépet. A tolatás előtt csatlakoztassa a traktor és a gép között a felső függesztőkart. VESZÉLY A kőbiztosítóval ellátott, teljes csoroszlya lezuhanása miatti balesetveszély. A kőbiztosítót a hidraulikával legalább 80 bar nyomással kell előfeszíteni és semmiképpen nem lehet nyomásmentes. 70 Cayron BAG

71 A gép használata 10 A gép használata VESZÉLY! gép használata során tartsa be a "Biztonsági utasítások a kezelő számára" fejezetben leírtakat (lásd: 21. oldal) Tanulmányozza a gépen lévő figyelmeztető jelzéseket. A gépen elhelyezett figyelmeztető jelzések fontos utasításokat tartalmaznak a gép veszélytelen üzemeltetése érdekében. Ezeknek az utasításoknak a betartása az Ön biztonságát szolgálja! Ügyeljen arra, hogy a teljesen felemelt gép a forgatáskor ne ütközzön a traktornak. Tartsa zárva a hátsó ablakot. Az alsó függesztőkarnak a munkavégzés során oldalirányban el kell tudni mozdulnia. Bizonyos esetekben azonban - amennyiben ezt a traktor kialakítása lehetővé teszi - nincs oldalirányú mozgás. A felső csatlakozónak az eke felőli oldalon 5 cm-rel magasabban kell lennie, mint a traktor felőli oldalon Munkapozíció átszerelése szállítási pozícióra. 1. Szükség esetén a forgatókart szállítási helyzetbe állítása. 2. Rögzítse a traktor alsó függesztőkarját a menetirányra merőlegesen. 3. Emelje meg finoman a gépet a traktor 3 pontos hidraulikájának segítségével. Cayron-V: Működtesse a traktor piros vezérlőkészülékét. Szántási szélesség beállítása 45 cm-re 4. Állítsa a kombikereket szabadon forgó szállítási állásba. 5. Állítsa a kanyarkonzol fogantyúját szállítási állásba. 6. Emelje meg teljesen a gépet a traktor 3 pontos hidraulikájának segítségével úgy, hogy a függőleges keréktengely lehetőleg függőlegesen álljon. 7. Működtesse a traktor zöld vezérlőkészülékét. A gép szállítási pozícióba fordul. A kanyarkonzol automatikusan rögzül. 8. Állítsa a gépet a kombikerékre a traktor 3 pontos hidraulikájának segítségével. A felső függesztőkarnak tehermentesülnie kell. 9. Húzza le a felső függesztőkart a gép csatlakozópontjáról és biztosítsa azt a traktoron. 10. Szerelje fel a világítást. Cayron BAG

72 A gép használata 10.2 Szállítási pozíció átszerelése használati pozícióra 1. Oldja fel a traktor alsó függesztőkarjának menetirányra merőleges rögzítését. 2. Szerelje le a világítást. 3. Csatlakoztassa a felső függesztőkart a traktor ülésétől a felső csatlakozóhorgon át a három pontos teherhordó bak felső csuklópontjáig. A felső függesztőkar-horog automatikusan rögzül. 4. Oldja fel a kanyarkonzol rögzítését. 5. Emelje meg teljesen a gépet a traktor 3 pontos hidraulikájának segítségével. 6. Működtesse a traktor zöld vezérlőkészülékét. A gép jobbra vagy balra a használati pozícióba fordul. A gép nem fordul a kívánt irányba: Hagyja, hogy a fordulás teljesen befejeződjön, majd működtesse ismét a traktor zöld vezérlőkészülékét. A gép a másik irányba forog.. 7. Állítsa a kombikereket használati pozícióba. 8. Szükség esetén a forgatókart szállítási helyzetbe állítása. Üzemi helyzetben a traktor felső függesztési pontján lévő felső függesztőkarnak mélyebben kell lennie a gép függesztési pontjánál. Átszerelést követően üzemi helyzetben ellenőrizni kell, hogy fordulásnál kellő távolság van-e a kombikerék és a talaj között. Ellenkező esetben: A felső függesztőkart csatlakoztassa a gép magasabb függesztési pontjára. A felső függesztőkart csatlakoztassa a traktor mélyebb függesztési pontjára. A gép alsó függesztőkar csapszegeit szerelje alsó helyzetbe. 72 Cayron BAG

73 A gép használata 10.3 Kombikerék használati / szállítási pozíciója A kombikerék használati pozícióba / szállítási helyzetbe történő helyezéséhez a gépet jobbra kell fordítani és kissé meg kell emelni. 1. Lazítsa meg a rugós rögzítőelemet (1) és húzza meg a csapszegeket (2). 2. Forgassa a kombikereket használati vagy szállítási pozícióba. 3. Rögzítse a pozíciót a csapokkal, és biztosítsa rugós rögzítőelemekkel. Kombikerék szabadon forgó szállítási állásban Kombikerék rögzített használati pozícióban Cayron BAG

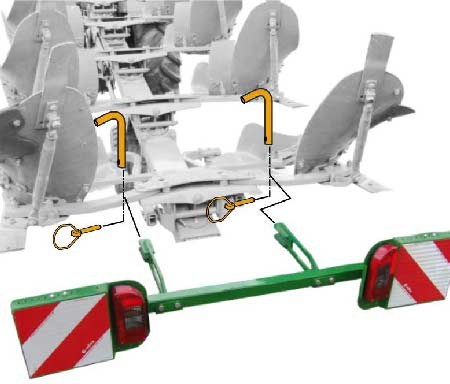

74 A gép használata 10.4 Kanyarkonzol rögzítése A kanyarkonzol rögzítése szállítási pozícióban rögzíti a gépet, és megakadályozza az akaratlan elfordulást. A kanyarkonzol rögzítése: 1. Forgassa a kart az 1. pozícióba. 2. Emelje meg teljesen a gépet a traktor 3 pontos hidrasulikájával. 3. Működtesse a traktor zöld vezérlőkészülékét. A gép szállítási pozícióba fordul. A kanyarkonzol automatikusan rögzül. Kanyarkonzol rögzítésének feloldása: 1. Forgassa a kart a 0. pozícióba A világítás felszerelése A világítás 2 csavaros rögzítővel, csapszeg és rugós csatlakozóelem segítségével rögzül a hátsó rúdon. Az áramellátást a vázon lévő csatlakozóaljzat biztosítja. 74 Cayron BAG

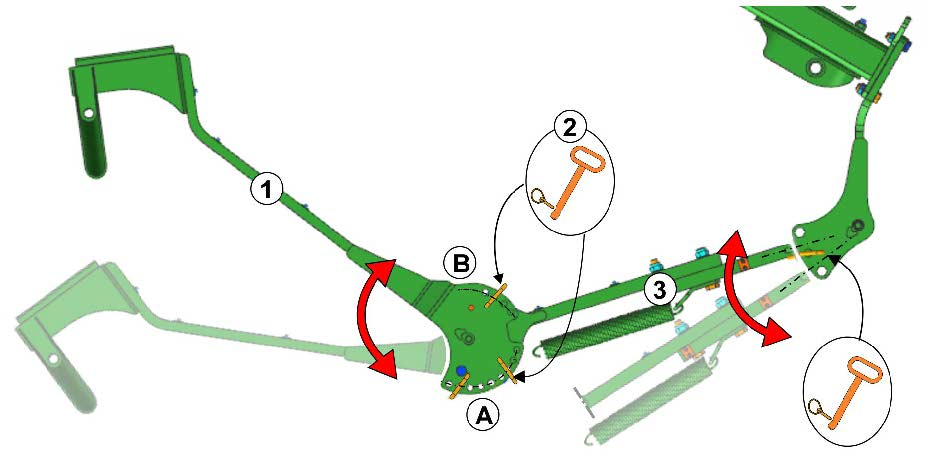

75 A gép használata 10.6 Forgatókar használati/szállítási pozíciója Szállítási helyzet: Kőbiztosítás nélkül: A forgatókart teljesen fordítsa be és ezt a helyzetet holtjátékmentesen tűzze le és biztosítsa csapszeggel az A lyukcsoportban. A kőbiztosítós gépek szállítási helyzete: A fordítókart belülről forgassa be az elülső befogó (3) fölé, csapszeggel tűzze le és biztosítsa. A forgatókart teljesen fordítsa tovább és ezt a helyzetet holtjáték-mentesen tűzze le és biztosítsa csapszeggel az A és B lyukcsoportban. Munkahelyzet: Az üzemi helyzet megfelel a felmenő helyzetnek, lásd: 53 oldal. (1) Fordítókar (2) 2 csapszeg, a szállítási és üzemi helyzet letűzéséhez (3) Dönthető befogó a kőbiztosítós opciónál Szállítási helyzet Felmenő helyzet Cayron BAG

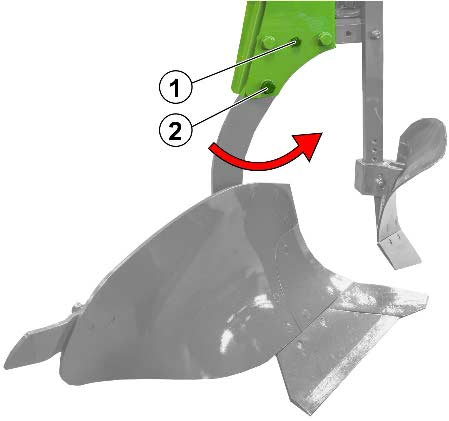

76 A gép használata 10.7 A szántóföldön 1. Teljesen süllyessze le a traktor 3 pontos hidraulikáját és induljon el. 2. A munkamélység elérésekor a 3 pontos hidraulikát addig emelje meg, amíg a gép vízszintesen nem áll. 3. A tábla végén emelje fel teljesen az ekét a 3 pontos hidraulika segítségével. 4. Működtesse a traktor zöld vezérlőkészülékét. Teljesen fordítsa ki az ekét. 5. A tábla vége után helyezze ismét süllyessze a talajba az ekét a 3 pontos hidraulika segítségével. 6. A 2. barázda után ellenőrizze a beállításokat. A gépet a talajfelszínnel párhuzamosan kell beállítani. A felső függesztőkar általában legyen elől a hosszanti lyukon a kombikerék biztosítása érdekében kisebb csúszás, jobb hajtás A felső függesztőkarnak erősen kupírozott terepen a hosszanti lyuk közepén kell lennie. a jobb talajkontúr-követés érdekében Kanyargós utakon emelje meg a gépet 76 Cayron BAG

77 Üzemzavarok 11 Üzemzavarok 11.1 A csoroszlya túlterhelés elleni védelme Túlterhelés esetén a gerendelyen lévő nyírócsavar a csoroszlya védelme érdekében szétnyíródik. Cserélje ki a törött nyírócsavarokat. (1) Pót-nyírócsavarok és önzáró anyák a csoroszlya rögzítéséhez. M14 x 75 mm szárral (SW 22 mm), Csavaminőség: 8.8, fekete Kizárólag eredeti Amazone nyírócsavarokat használjon. (2) Csavarkulcs (SW 22 és SW 27) FIGYELMEZTETÉS Kezek és újjak zúzódásveszélye az eketest visszafelé forgatásakor. Az eketestet csak hátulról közelítse meg. Használjon kesztyűt. 1. Forgassa vissza az ekecsoroszlyát használati pozícióba. Megszorult csoroszlya esetén lazítsa meg a forgópontnál (2) lévő csavarokat.. Ezt követően ismét húzza meg a csavart. 2. Szerelje fel és rögzítse a nyírócsavart (1) és az önzáró anyát. 3. Húzza meg a csavart a mellékelt csavarkulccsal. A nyírócsavar cseréjekor mindig használjon önzáró anyát. A csavaros fejet úgy kell felszerelni, hogy a művelt talaj felé mutasson. Cayron BAG

78 Üzemzavarok Hiba Oka Hibaelhárítás Az eke nem áll függőlegesen A dőlés rosszul van beállítva Dőlés beállítása Az eke hátul mélyebben szánt Az eke hátul sekélyebben szánt A támasztó kerék rosszul van beállítva Túl hosszú felső függesztőkar A támasztó kerék rosszul van beállítva A felső függesztőkar túl rövid Támasztó kerék alacsonyabbra állítása Felső függesztőkar rövidebbre csavarása Támasztó kerék mélyebbre állítása Felső függesztőkar hosszabbra csavarása Az eke nem forog Beakadt reteszelő csapszegek Reteszelő csapszegek kioldása Az eke nem süllyed a talajba Az eke kinyomódik a talajból A barázdacsatlakozás nem megfelelő Elkopott ekecsúcsok A dőlésszöget rosszul állították be Felső függesztőkar a hosszanti lyukban Az első barázda szélességét nem állították be megfelelően Ekecsúcsok cseréje Dőlés beállítása Felső függesztőkar a kimerevített lyukba Az első barázda szélességének beállítása 78 Cayron BAG

79 Tisztítás, ápolás és karbantartás 12 Tisztítás, ápolás és karbantartás Ellenőrizze naponta a kopó alkatrészeken, az előhántoló eketesten és a tárcsás csoroszlyán lévő esetleges repedéseket vagy töréseket. FIGYELMEZTETÉS Összenyomás, nyírás, vágás, levágás, megfogás, feltekerés, behúzás, elkapás és összeütközés miatti veszélyek a traktor 3 pontos hidraulikája által felemelt gép váratlan lesüllyedése következtében. a felemelt, nem biztosított géprészek akaratlan lesüllyedése következtében. a traktor-munkagép gépcsoport akaratlan indítása és akaratlan elgurulása következtében. Biztosítsa a traktort és a gépet akaratlan indítás és akaratlan elgurulás ellen, mielőtt a gépen tisztítási, karbantartási és javítási munkákat végezne, ehhez lásd az 60 oldalt. VESZÉLY! Tisztítás, karbantartás és gondozás esetén vegye figyelembe "A gépkezelőre vonatkozó biztonsági utasítások fejezetet 26. oldalon. Kiemelt gépen történő karbantartási munkálatok esetén minden esetben megfelelő leesés elleni védőelemeket kell használni. Ellenőrizze a világítóberendezések működőképességét! Gondozási, karbantartási munkák esetén a munka végeztével a termék grafikákat és utasító táblákat fel kell újítani, ha kell újbóli festéssel! Az elkopott, sérült alkatrészeket ki kell cserélni. Mindig csak eredeti alkatrészeket használjon! Minden jelölt kenési pontot a kenési ütemtervnek megfelelően lásd (81 oldal) kell kenni, illetve a csúszó és forgó részeket megfelelően zsírozni kell! A bevetés után a szerszámokat meg kell tisztítani! Cayron BAG

80 Tisztítás, ápolás és karbantartás 12.1 Tisztítás Különös gondossággal ellenőrizze a fék-, levegő- és hidraulikavezetékeket! Soha ne kezelje a fék-, levegő- és hidraulikavezetékeket benzinnel, benzollal, petróleummal vagy ásványolajokkal. Kenje le a gépet tisztítás után, különösen nagynyomású tisztítóberendezéssel / gőzborotvával vagy zsíroldó anyagokkal való tisztítás után. Vegye figyelembe a tisztítószerek használatával és ártalmatlanításával kapcsolatos törvényes előírásokat. Tisztítás nagynyomású tisztítóberendezéssel / gőzborotvával Feltétlenül vegye figyelembe az alábbi pontokat, ha a tisztításhoz nagynyomású tisztítóberendezést / gőzborotvát használ: ο ο Ne tisztítson elektromos szerkezeti egységeket. Ne tisztítson krómozott alkatrészeket. ο Soha ne irányítsa a nagynyomású tisztítóberendezés / gőzborotva szórófejének sugarát közvetlenül kenési helyekre, csapágyazási helyekre, típustáblára, figyelmeztető jelzésekre és a matricákra. ο ο ο Tartson legalább 300 mm távolságot a nagynyomású tisztítóberendezés vagy gőzborotva szórófeje és a gép között. A nagynyomású tisztítóberendezés / gőzborotva beállított nyomása nem haladhatja meg a 120 bar értéket. Vegye figyelembe a nagynyomású tisztítóberendezésekkel kapcsolatos biztonsági előírásokat Kenési utasítás Az összes zsírzógombot zsírozza le (tartsa tisztán a tömítéseket). A gépet a megadott időközönként kenje le / zsírozza. A gép kenési helyeit matrica jelöli. Kenés előtt gondosan tisztítsa meg a kenési helyeket és a zsírzó-préseket, hogy ne kerüljön szennyeződés a csapágyakba. Teljesen préselje ki a csapágyakban levő elszennyeződött kenőzsírt, és helyére nyomjon friss kenőzsírt. 80 Cayron BAG

81 Tisztítás, ápolás és karbantartás Kenőanyagok A kenési munkákhoz EP (nagy nyomásálló) adalékot tartalmazó lítium-szappan bázisú többcélú kenőzsírt használjon. Cég Kenőanyag megnevezés Normál üzemelési körülmények Szélsőséges üzemelési körülmények ARAL Aralub HL 2 Aralub HLP 2 FINA Marson L2 Marson EPL-2 ESSO Beacon 2 Beacon EP 2 SHELL Retinax A Tetinax AM Kenési ütemterv Kenési helyek (1-12) kenési intervalluma: 50 h Hidraulikus kőbiztosító : Cayron BAG

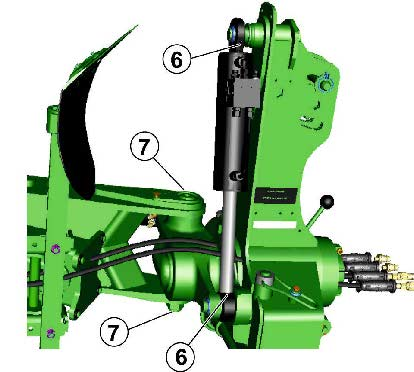

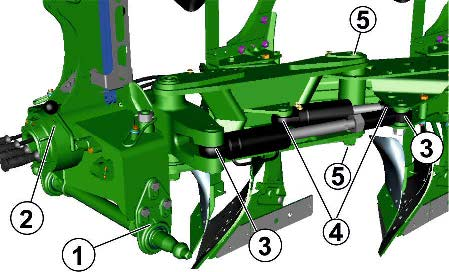

82 Tisztítás, ápolás és karbantartás 12.3 Hidraulikus kőbiztosító ÁBRAYELEM Sérülésveszély a csoroszlya ellenőrizetlen mozgásánál végzett munka során a hidraulikus rendszer vagy tegye nyomásmentessé a hidraulikarendszert. A gép karbantartási és javítási munkáit csak szakműhelyben lehet elvégezni Dolne dźwignie zaczepu Sprawdzić połączenia śrubowe pierścieni zaciskowych (1) i łożysk (2) pod kątem ich zamocowania, a w razie potrzeby dokręcić je. ο ο po pierwszych 10 godzinach pracy co 50 godzin pracy. Moment dokręcenia: ο ο W tym czasie: pierścień zaciskowy: 210 Nm łożysko: 640 Nm Przed dociągnięciem pierścieni zaciskowych: Skontrolować centralny montaż osi dolnych dźwigni i zlicowane położenie pierścieni zaciskowych. Skontrolować łożysko dolnych dźwigni pod kątem widocznych wad Kombikerék abroncs-légnyomása Rendszeresen ellenőrizze az abroncs légnyomását. Szükséges abroncs-légnyomás: 3,5 bar 5,8 bar (hidraulikus kőbiztosító opciónál) 82 Cayron BAG

83 12.6 Hidraulikarendszer (műhelyben végzendő munka) Tisztítás, ápolás és karbantartás FIGYELMEZTETÉS Fertőzésveszély a hidraulikarendszerből nagy nyomással kiáramló, és a szervezetbe jutó hidraulikaolaj következtében! A hidraulikarendszerrel kapcsolatos munkákat csak szakműhely végezheti el! Mielőtt a hidraulikarendszeren munkálatokat végezne, tegye azt nyomásmentessé! Feltétlenül használjon megfelelő segédeszközöket a szivárgási helyek keresése közben! Sohasem kísérelje meg a tömítetlen hidraulikavezetékeket kézzel, vagy ujjakkal eltömíteni. A nagy nyomás alatt kiáramló folyadékok (hidraulikaolaj) a bőrön keresztül behatolnak a szervezetbe, és súlyos sérüléseket okoznak! A hidraulikaolaj okozta sérülésekkel azonnal keressen fel egy orvost. Fertőzésveszély! A hidraulikavezetékek lezárásakor ügyeljen arra, hogy a hidraulikarendszer mind a vontató, mind pedig a munkagép oldalán nyomásmentes legyen! Ügyeljen a hidraulikavezetékek kifogástalan csatlakoztatására. Rendszeresen ellenőrizze az összes hidraulikavezetéket és hidraulika csatlakozót sérülések és szennyeződések szempontjából. Évente legalább egyszer, szakértővel ellenőriztesse munkabiztonsági szempontból a hidraulikavezetékek állapotát! Sérülések, vagy öregedés esetén cserélje ki a hidraulikatömlővezetékeket! Csak eredeti AMAZONE hidraulikatömlővezetékeket használjon! A hidraulikavezetékek használatának időtartama, legfeljebb két éves raktározási időt is beleértve, ne legyen hosszabb hat évnél. A tömlők és tömlőcsatlakozók még szakszerű tárolás és megengedett igénybevétel mellett is ki vannak téve a természetes öregedésnek, így raktározási és használati időtartamuk korlátozott. A gyakorlati tapasztalatok alapján ettől eltérően is meghatározhatja a használati időtartamot, különösen a veszélyességi potenciál figyelembevétele mellett. Termoplaszt (hőre lágyuló) anyagból készült tömlőkre és tömlővezetékekre más értékek lehetnek irányadók. Előírásszerűen ártalmatlanítsa a fáradt olajat. Ártalmatlanítási problémák esetén forduljon az olaj szállítójához! Gyermekek elől biztonságosan elzárva tárolja a hidraulikaolajat! Ügyeljen arra, hogy a hidraulikaolaj ne kerüljön talajba vagy vízbe! Cayron BAG

84 Tisztítás, ápolás és karbantartás A hidraulikavezetékek jelölése A szerelvényen alkalmazott jelölések a következő tájékoztatásokat nyújtják: (1) A hidraulikavezeték gyártójának jelölése (A1HF) (2) A hidraulikavezeték gyártásának dátuma (04 / 02 = év / hónap = február) (3) Maximálisan megengedett üzemi nyomás (210 bar) Karbantartási intervallumok Az első 10 üzemóra után, és azt követően minden 50 üzemórában 1. Ellenőrizze a hidraulikarendszer szerkezeti elemeinek tömítettségét. 2. Adott esetben húzza meg a csarakötéseket. Minden egyes üzembe helyezés előtt 1. Ellenőrizze a hidraulikavezetékek szembeötlő hiányosságait. 2. Küszöbölje ki a súrlódási helyeket a hidraulikavezetékeken és csöveken. 3. Azonnal cserélje ki a kopott vagy sérült hidraulikavezetékeket A hidraulikavezetékek ellenőrzési kritériumai A saját biztonsága érdekében tartsa be a következő ellenőrzési kritériumokat! Cserélje ki a hidraulikavezetékeket, ha az ellenőrzés során az alábbi kritériumokat állapítja meg: A külső réteg sérülései a betétig (pl. súrlódási helyek, vágások, szakadások). A külső réteg ridegülése (repedésképződés a tömlőanyagon). Olyan deformációk, amelyek nem felelnek meg a tömlő vagy a tömlővezetékek természetes alakjának. Mind nyomásmentes, mind nyomás alatti állapotban, vagy kanyarulatokban (pl. rétegleválás, hólyagképződés, zúzódási helyek, törési helyek). Tömítetlen helyek. A tömlőszerelvények sérülései vagy deformációi (a tömítési funkció korlátozása); a kisebb mértékű felületi sérülések nem indokolják a cserét. A tömlő kifordulása a szerelvényből. A szerelvény korróziója, amely csökkenti a funkciót és a szilárdságot. A beszerelési követelmények figyelmen kívül hagyása. 84 Cayron BAG

85 Tisztítás, ápolás és karbantartás A 6 éves felhasználási időtartam túllépése. Döntő a hidraulikavezeték szerelvényén szereplő gyártási dátum plusz 6 év figyelembevétele. Amennyiben a szerelvényen szereplő gyártási dátum "2004", akkor a felhasználási időtartam februárjában fejeződik be. Ehhez lásd "A hidraulikavezetékek jelölése" fejezetet A hidraulikavezetékek be- és kiszerelése A hidraulikavezetékek be- és kiszerelése során feltétlenül vegye figyelembe a következő utasításokat: Csak eredeti AMAZONE hidraulika-tömlővezetékeket használjon! Alapvetően ügyeljen a tisztaságra. A hidraulikavezetékeket alapvetően úgy szerelje be, hogy a különböző üzemállapotok esetén ο ne lépjen fel húzó igénybevétel, kivéve a vezetékek saját súlya által. ο rövid vezeték alkalmazásakor ne lépjen fel feszülés. ο kerülje a hidraulikatömlőket érintő külső mechanikai hatásokat. Akadályozza meg a tömlők szerkezeti elemeken vagy egymáson való súrlódását célszerű elhelyezéssel és rögzítéssel. Adott esetben biztosítsa a hidraulikatömlőket védőburkolatokkal. Fedje le az éles szegélyű szerkezeti elemeket. ο ne menjen a megengedett hajlítási sugár alá. Mozgó alkatrészekhez csatlakoztatott hidraulikavezeték csatlakoztatása esetén a tömlő hosszát úgy határozza meg, hogy a teljes mozgástartományban se kerüljön a megengedett hajlítási sugár alá, és/vagy a hidraulikavezetéket járulékosan ne terhelje húzó igénybevétel. Rögzítse a hidraulikavezetékeket az előírt rögzítési pontokon. Kerülje el azokat a tömlőtartókat, amelyek akadályozzák a tömlők természetes mozgását és hosszváltozásaikat. Tilos a hidraulikavezetékek átfestése! Cayron BAG

86 Tisztítás, ápolás és karbantartás 12.7 Hidraulika terv Cayron Cayron BAG

87 Tisztítás, ápolás és karbantartás Cayron 200 V Cayron BAG

88 Tisztítás, ápolás és karbantartás Hidraulika terv kőbiztosítás Cayron Cayron BAG

89 Tisztítás, ápolás és karbantartás Cayron 200 V Cayron BAG

90 Tisztítás, ápolás és karbantartás Gépváz 90 Cayron BAG

91 Tisztítás, ápolás és karbantartás 12.8 Csavarok meghúzási nyomatéka Különleges csavar-meghúzási nyomaték Cayron BAG
