PM8000 teljesítménymérő sorozat Funkciók és műszaki paraméterek

Átírás

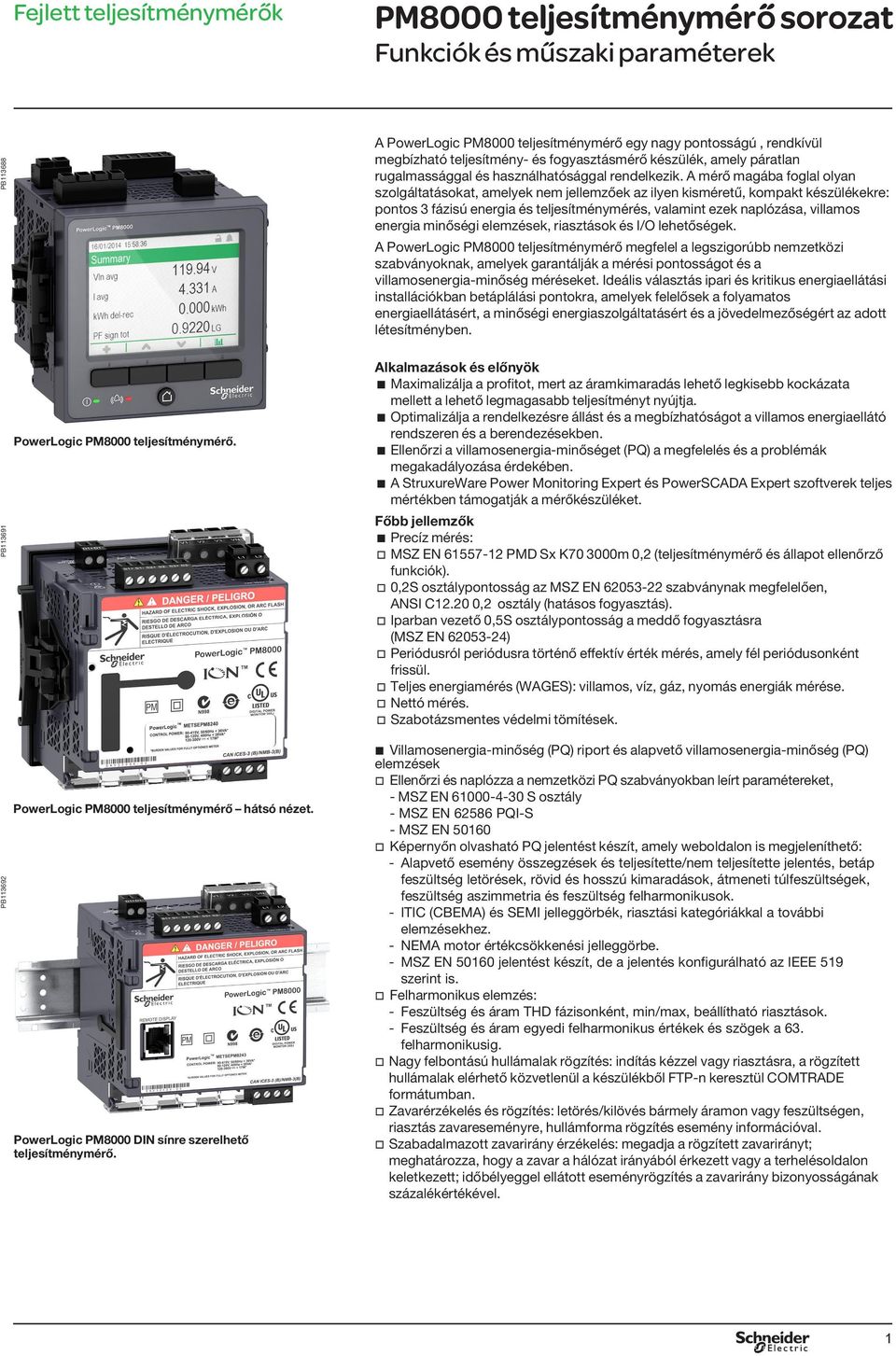

1 Funkciók és műszaki paraméterek PB A PowerLogic PM8000 teljesítménymérő egy nagy pontosságú, rendkívül megízható teljesítmény- és fogyasztásmérő készülék, amely páratlan rugalmassággal és használhatósággal rendelkezik. A mérő magáa foglal olyan szolgáltatásokat, amelyek nem jellemzőek az ilyen kisméretű, kompakt készülékekre: pontos 3 fázisú energia és teljesítménymérés, valamint ezek naplózása, villamos energia minőségi elemzések, riasztások és I/O lehetőségek. A PowerLogic PM8000 teljesítménymérő megfelel a legszigorú nemzetközi szaványoknak, amelyek garantálják a mérési pontosságot és a villamosenergia-minőség méréseket. Ideális választás ipari és kritikus energiaellátási installációkan etáplálási pontokra, amelyek felelősek a folyamatos energiaellátásért, a minőségi energiaszolgáltatásért és a jövedelmezőségért az adott létesítményen. PB PB PowerLogic PM8000 teljesítménymérő. PowerLogic PM8000 teljesítménymérő hátsó nézet. PowerLogic PM8000 DIN sínre szerelhető teljesítménymérő. Alkalmazások és előnyök Maximalizálja a profitot, mert az áramkimaradás lehető legkise kockázata mellett a lehető legmagasa teljesítményt nyújtja. Optimalizálja a rendelkezésre állást és a megízhatóságot a villamos energiaellátó rendszeren és a erendezéseken. Ellenőrzi a villamosenergia-minőséget (PQ) a megfelelés és a prolémák megakadályozása érdekéen. A StruxureWare Power Monitoring Expert és PowerSCADA Expert szoftverek teljes mértéken támogatják a mérőkészüléket. Fő jellemzők Precíz mérés: MSZ EN PMD Sx K m 0,2 (teljesítménymérő és állapot ellenőrző funkciók). 0,2S osztálypontosság az MSZ EN szaványnak megfelelően, ANSI C ,2 osztály (hatásos fogyasztás). Iparan vezető 0,5S osztálypontosság a meddő fogyasztásra (MSZ EN ) Periódusról periódusra történő effektív érték mérés, amely fél periódusonként frissül. Teljes energiamérés (WAGES): villamos, víz, gáz, nyomás energiák mérése. Nettó mérés. Szaotázsmentes védelmi tömítések. Villamosenergia-minőség (PQ) riport és alapvető villamosenergia-minőség (PQ) elemzések Ellenőrzi és naplózza a nemzetközi PQ szaványokan leírt paramétereket, - MSZ EN S osztály - MSZ EN PQI-S - MSZ EN Képernyőn olvasható PQ jelentést készít, amely weoldalon is megjeleníthető: - Alapvető esemény összegzések és teljesítette/nem teljesítette jelentés, etáp feszültség letörések, rövid és hosszú kimaradások, átmeneti túlfeszültségek, feszültség aszimmetria és feszültség felharmonikusok. - ITIC (CBEMA) és SEMI jelleggörék, riasztási kategóriákkal a továi elemzésekhez. - NEMA motor értékcsökkenési jelleggöre. - MSZ EN jelentést készít, de a jelentés konfigurálható az IEEE 519 szerint is. Felharmonikus elemzés: - Feszültség és áram THD fázisonként, min/max, eállítható riasztások. - Feszültség és áram egyedi felharmonikus értékek és szögek a 63. felharmonikusig. Nagy felontású hullámalak rögzítés: indítás kézzel vagy riasztásra, a rögzített hullámalak elérhető közvetlenül a készülékől FTP-n keresztül COMTRADE formátuman. Zavarérzékelés és rögzítés: letörés/kilövés ármely áramon vagy feszültségen, riasztás zavareseményre, hullámforma rögzítés esemény információval. Szaadalmazott zavarirány érzékelés: megadja a rögzített zavarirányt; meghatározza, hogy a zavar a hálózat irányáól érkezett vagy a terhelésoldalon keletkezett; időélyeggel ellátott eseményrögzítés a zavarirány izonyosságának százalékértékével. 1

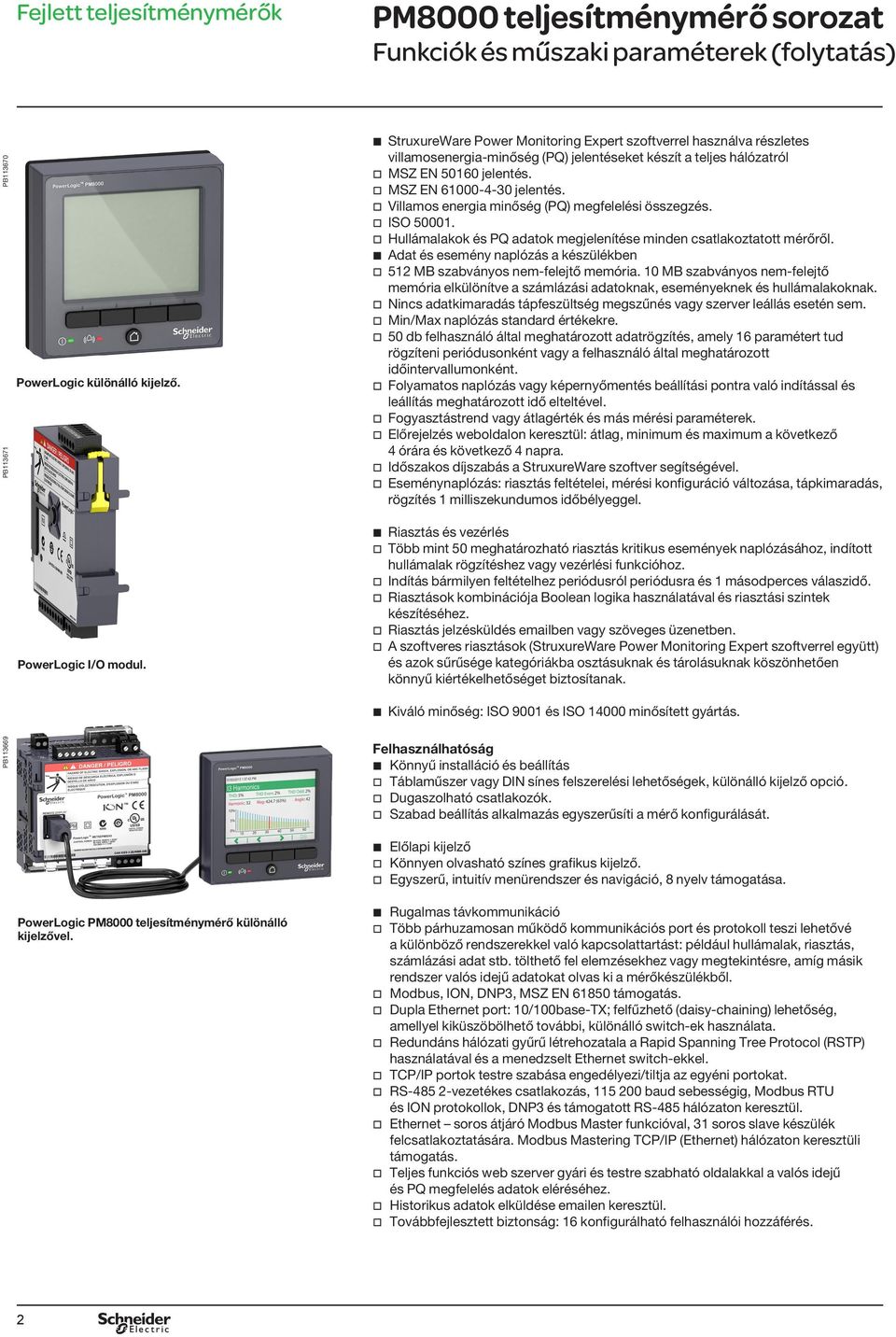

2 PB PB PB PowerLogic különálló kijelző. PowerLogic I/O modul. PowerLogic PM8000 teljesítménymérő különálló kijelzővel. StruxureWare Power Monitoring Expert szoftverrel használva részletes villamosenergia-minőség (PQ) jelentéseket készít a teljes hálózatról MSZ EN jelentés. MSZ EN jelentés. Villamos energia minőség (PQ) megfelelési összegzés. ISO Hullámalakok és PQ adatok megjelenítése minden csatlakoztatott mérőről. Adat és esemény naplózás a készüléken 512 MB szaványos nem-felejtő memória. 10 MB szaványos nem-felejtő memória elkülönítve a számlázási adatoknak, eseményeknek és hullámalakoknak. Nincs adatkimaradás tápfeszültség megszűnés vagy szerver leállás esetén sem. Min/Max naplózás standard értékekre. 50 d felhasználó által meghatározott adatrögzítés, amely 16 paramétert tud rögzíteni periódusonként vagy a felhasználó által meghatározott időintervallumonként. Folyamatos naplózás vagy képernyőmentés eállítási pontra való indítással és leállítás meghatározott idő elteltével. Fogyasztástrend vagy átlagérték és más mérési paraméterek. Előrejelzés weoldalon keresztül: átlag, minimum és maximum a következő 4 órára és következő 4 napra. Időszakos díjszaás a StruxureWare szoftver segítségével. Eseménynaplózás: riasztás feltételei, mérési konfiguráció változása, tápkimaradás, rögzítés 1 milliszekundumos időélyeggel. Riasztás és vezérlés Tö mint 50 meghatározható riasztás kritikus események naplózásához, indított hullámalak rögzítéshez vagy vezérlési funkcióhoz. Indítás ármilyen feltételhez periódusról periódusra és 1 másodperces válaszidő. Riasztások kominációja Boolean logika használatával és riasztási szintek készítéséhez. Riasztás jelzésküldés en vagy szöveges üzeneten. A szoftveres riasztások (StruxureWare Power Monitoring Expert szoftverrel együtt) és azok sűrűsége kategóriáka osztásuknak és tárolásuknak köszönhetően könnyű kiértékelhetőséget iztosítanak. Kiváló minőség: ISO 9001 és ISO minősített gyártás. Felhasználhatóság Könnyű installáció és eállítás Tálaműszer vagy DIN sínes felszerelési lehetőségek, különálló kijelző opció. Dugaszolható csatlakozók. Szaad eállítás alkalmazás egyszerűsíti a mérő konfigurálását. Előlapi kijelző Könnyen olvasható színes grafikus kijelző. Egyszerű, intuitív menürendszer és navigáció, 8 nyelv támogatása. Rugalmas távkommunikáció Tö párhuzamosan működő kommunikációs port és protokoll teszi lehetővé a különöző rendszerekkel való kapcsolattartást: például hullámalak, riasztás, számlázási adat st. tölthető fel elemzésekhez vagy megtekintésre, amíg másik rendszer valós idejű adatokat olvas ki a mérőkészülékől. Modus, ION, DNP3, MSZ EN támogatás. Dupla Ethernet port: 10/100ase-TX; felfűzhető (daisy-chaining) lehetőség, amellyel kiküszöölhető továi, különálló switch-ek használata. Redundáns hálózati gyűrű létrehozatala a Rapid Spanning Tree Protocol (RSTP) használatával és a menedzselt Ethernet switch-ekkel. TCP/IP portok testre szaása engedélyezi/tiltja az egyéni portokat. RS vezetékes csatlakozás, aud seességig, Modus RTU és ION protokollok, DNP3 és támogatott RS-485 hálózaton keresztül. Ethernet soros átjáró Modus Master funkcióval, 31 soros slave készülék felcsatlakoztatására. Modus Mastering TCP/IP (Ethernet) hálózaton keresztüli támogatás. Teljes funkciós we szerver gyári és testre szaható oldalakkal a valós idejű és PQ megfelelés adatok eléréséhez. Historikus adatok elküldése en keresztül. Továfejlesztett iztonság: 16 konfigurálható felhasználói hozzáférés. 2

3 PB Időszinkronizáció GPS órán (RS485) vagy IRIG-B (digitális emenet) keresztül +/- 1 milliszekundumon. Network Time Protocol (NTP/SNTP) is támogatott, de az időt e lehet állítani StruxureWare szoftver szerverről is. Adaptálhatóság ION keretrendszer lehetővé teszi a testre szahatóságot, skálázható alkalmazásokat, ojektum orientált programozást, szekcionált funkciókat és növeli a rugalmasságot valamint az adaptálhatóságot. Alkalmazások tartalmazzák: adatokhoz hozzáférés és adatok összegzése Modus készülékekről soros porton vagy hálózaton (Modus TCP/IP) keresztül, naplózás és/vagy adatfeldolgozás: összegzés, mértékegység váltás és más számolások, komplex logikai műveletek riasztáshoz vagy vezérlő műveletekhez, adatmegjelenítés we oldalakon. PowerLogic PM8000 teljesítménymérő I/O modullal. Standard mérő I/O 3 d digitális állapot/számláló emenet. 1 KY (A típusú) fogyasztás impulzus kimenet összeköttetésként más rendszerekhez. Moduláris I/O lehetőségek Opcionális ővítő modulok (maximum 4 d mérőnként): digitális/analóg I/O. Opcionális modulok tartalmazzák: Digitális modul 6 d digitális állapot/számláló emenet. 2 d C típusú relé kimenet, 250 V, 8 A. Analóg modul 4 d analóg emenet (4-20 ma; 0-30 V). 2 d analóg kimenet (4-20 ma; 0-10 V) összeköttetésként épületfelügyeleti érzékelőkhöz és rendszerekhez. Rendelási számok Teljesítménymérő METSEPM8240 METSEPM8243 METSEPM8244 Kiegészítők METSEPM89RD96 METSEPM8000SK METSEPMAK METSECAB10 METSEPM89M2600 METSEPM89M0024 Megnevezés DIN96 tálaműszer teljesítménymérő DIN sínre szerelhető teljesítménymérő DIN sínre szerelhető teljesítménymérő különálló kijelzővel Megnevezés Különálló kijelző, 3 méter hosszú káellel, felszerelő készlet 30 mm lyukhoz, felszerelő készlet DIN96 kivágáshoz (92x92 mm) adapter lemez Sorkapocstakaró szolgáltatói plomához Adapterek mérő és különálló kijelző felszereléséhez ANSI 4, 0,3 méter Ethernet káel Kijelző káel, 10 méter Digitális I/O modul (6 d digitális emenet és 2 d relé kimenet) Analóg I/O modul (4 d analóg emenet és 2 d analóg kimenet) 3

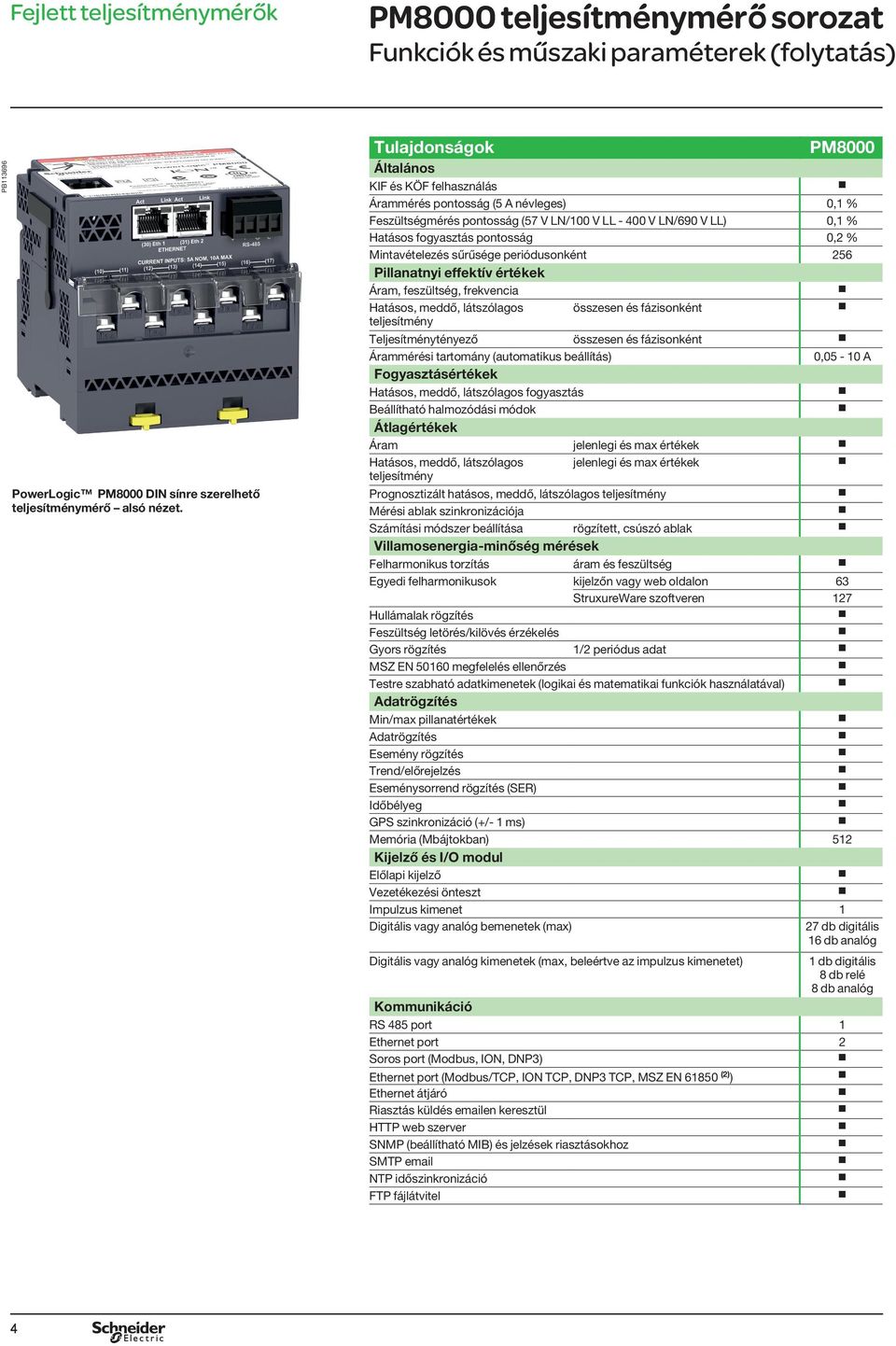

4 PB PowerLogic PM8000 DIN sínre szerelhető teljesítménymérő alsó nézet. Tulajdonságok PM8000 Általános KIF és KÖF felhasználás Árammérés pontosság (5 A névleges) 0,1 % Feszültségmérés pontosság (57 V LN/100 V LL V LN/690 V LL) 0,1 % Hatásos fogyasztás pontosság 0,2 % Mintavételezés sűrűsége periódusonként 256 Pillanatnyi effektív értékek Áram, feszültség, frekvencia Hatásos, meddő, látszólagos összesen és fázisonként teljesítmény Teljesítménytényező összesen és fázisonként Árammérési tartomány (automatikus eállítás) 0,05-10 A Fogyasztásértékek Hatásos, meddő, látszólagos fogyasztás Beállítható halmozódási módok Átlagértékek Áram jelenlegi és max értékek Hatásos, meddő, látszólagos jelenlegi és max értékek teljesítmény Prognosztizált hatásos, meddő, látszólagos teljesítmény Mérési alak szinkronizációja Számítási módszer eállítása rögzített, csúszó alak Villamosenergia-minőség mérések Felharmonikus torzítás áram és feszültség Egyedi felharmonikusok kijelzőn vagy we oldalon 63 StruxureWare szoftveren 127 Hullámalak rögzítés Feszültség letörés/kilövés érzékelés Gyors rögzítés 1/2 periódus adat MSZ EN megfelelés ellenőrzés Testre szaható adatkimenetek (logikai és matematikai funkciók használatával) Adatrögzítés Min/max pillanatértékek Adatrögzítés Esemény rögzítés Trend/előrejelzés Eseménysorrend rögzítés (SER) Időélyeg GPS szinkronizáció (+/- 1 ms) Memória (Májtokan) 512 Kijelző és I/O modul Előlapi kijelző Vezetékezési önteszt Impulzus kimenet 1 Digitális vagy analóg emenetek (max) 27 d digitális 16 d analóg Digitális vagy analóg kimenetek (max, eleértve az impulzus kimenetet) 1 d digitális 8 d relé 8 d analóg Kommunikáció RS 485 port 1 Ethernet port 2 Soros port (Modus, ION, DNP3) Ethernet port (Modus/TCP, ION TCP, DNP3 TCP, MSZ EN (2) ) Ethernet átjáró Riasztás küldés en keresztül HTTP we szerver SNMP (eállítható MIB) és jelzések riasztásokhoz SMTP NTP időszinkronizáció FTP fájlátvitel 4

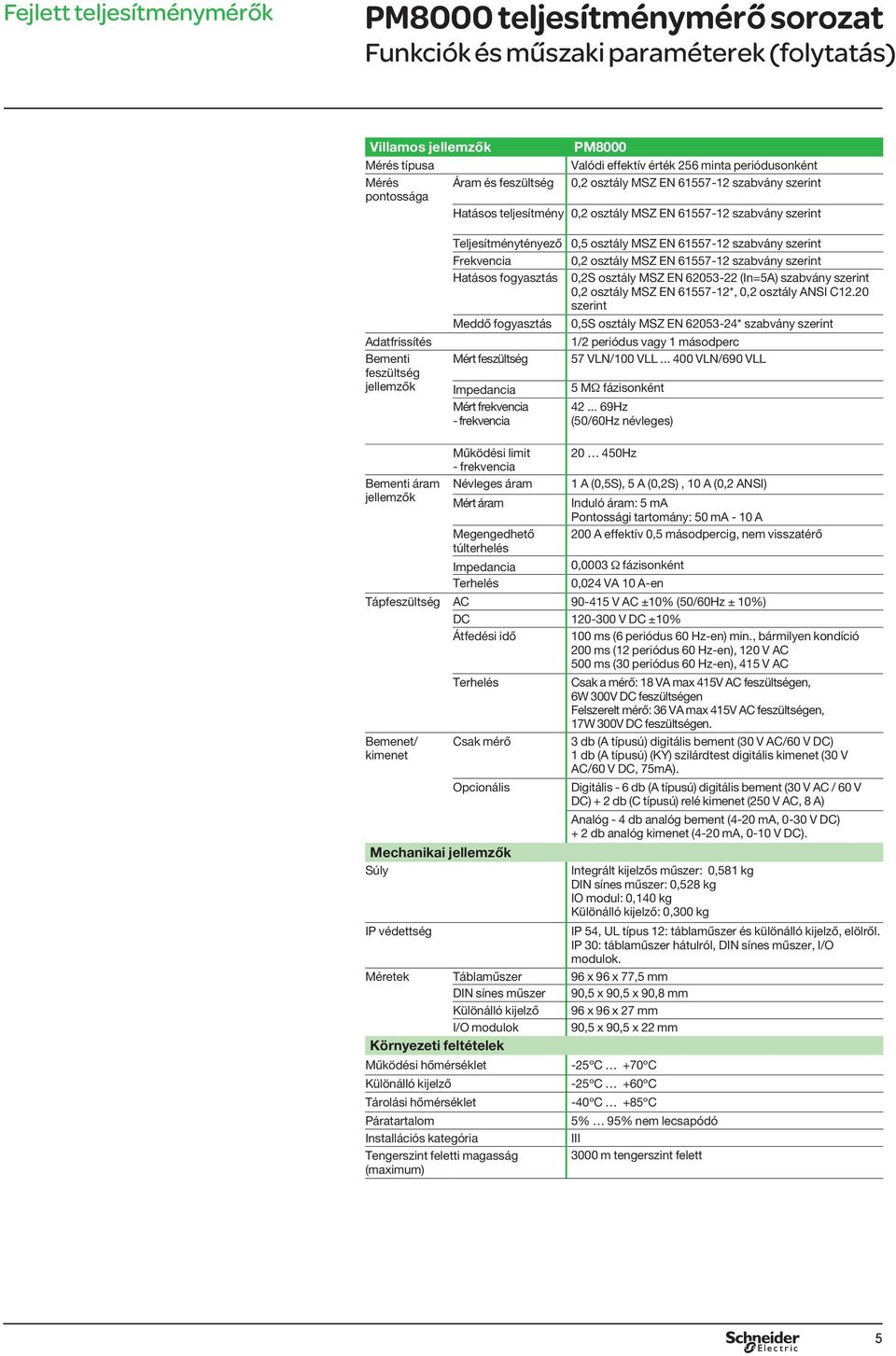

5 Villamos jellemzők PM8000 Mérés típusa Valódi effektív érték 256 minta periódusonként Mérés Áram és feszültség 0,2 osztály MSZ EN szavány szerint pontossága Hatásos teljesítmény 0,2 osztály MSZ EN szavány szerint Adatfrissítés Bementi feszültség jellemzők Teljesítménytényező 0,5 osztály MSZ EN szavány szerint Frekvencia 0,2 osztály MSZ EN szavány szerint Hatásos fogyasztás 0,2S osztály MSZ EN (In=5A) szavány szerint 0,2 osztály MSZ EN *, 0,2 osztály ANSI C12.20 szerint Meddő fogyasztás Mért feszültség Impedancia Mért frekvencia - frekvencia 0,5S osztály MSZ EN * szavány szerint 1/2 periódus vagy 1 másodperc 57 VLN/100 VLL VLN/690 VLL 5 MΩ fázisonként Hz (50/60Hz névleges) Bementi áram jellemzők Működési limit - frekvencia Névleges áram Mért áram Megengedhető túlterhelés Impedancia Terhelés Hz 1 A (0,5S), 5 A (0,2S), 10 A (0,2 ANSI) Induló áram: 5 ma Pontossági tartomány: 50 ma - 10 A 200 A effektív 0,5 másodpercig, nem visszatérő 0,0003 Ω fázisonként 0,024 VA 10 A-en Tápfeszültség AC V AC ±10% (50/60Hz ± 10%) DC V DC ±10% Átfedési idő 100 ms (6 periódus 60 Hz-en) min., ármilyen kondíció 200 ms (12 periódus 60 Hz-en), 120 V AC 500 ms (30 periódus 60 Hz-en), 415 V AC Bemenet/ kimenet Terhelés Csak mérő Opcionális Mechanikai jellemzők Súly IP védettség Csak a mérő: 18 VA max 415V AC feszültségen, 6W 300V DC feszültségen Felszerelt mérő: 36 VA max 415V AC feszültségen, 17W 300V DC feszültségen. 3 d (A típusú) digitális ement (30 V AC/60 V DC) 1 d (A típusú) (KY) szilárdtest digitális kimenet (30 V AC/60 V DC, 75mA). Digitális - 6 d (A típusú) digitális ement (30 V AC / 60 V DC) + 2 d (C típusú) relé kimenet (250 V AC, 8 A) Analóg - 4 d analóg ement (4-20 ma, 0-30 V DC) + 2 d analóg kimenet (4-20 ma, 0-10 V DC). Integrált kijelzős műszer: 0,581 kg DIN sínes műszer: 0,528 kg IO modul: 0,140 kg Különálló kijelző: 0,300 kg Méretek Tálaműszer 96 x 96 x 77,5 mm DIN sínes műszer 90,5 x 90,5 x 90,8 mm Különálló kijelző 96 x 96 x 27 mm I/O modulok 90,5 x 90,5 x 22 mm Környezeti feltételek Működési hőmérséklet Különálló kijelző Tárolási hőmérséklet Páratartalom Installációs kategória Tengerszint feletti magasság (maximum) IP 54, UL típus 12: tálaműszer és különálló kijelző, elölről. IP 30: tálaműszer hátulról, DIN sínes műszer, I/O modulok. -25ºC +70ºC -25ºC +60ºC -40ºC +85ºC 5% 95% nem lecsapódó III 3000 m tengerszint felett 5

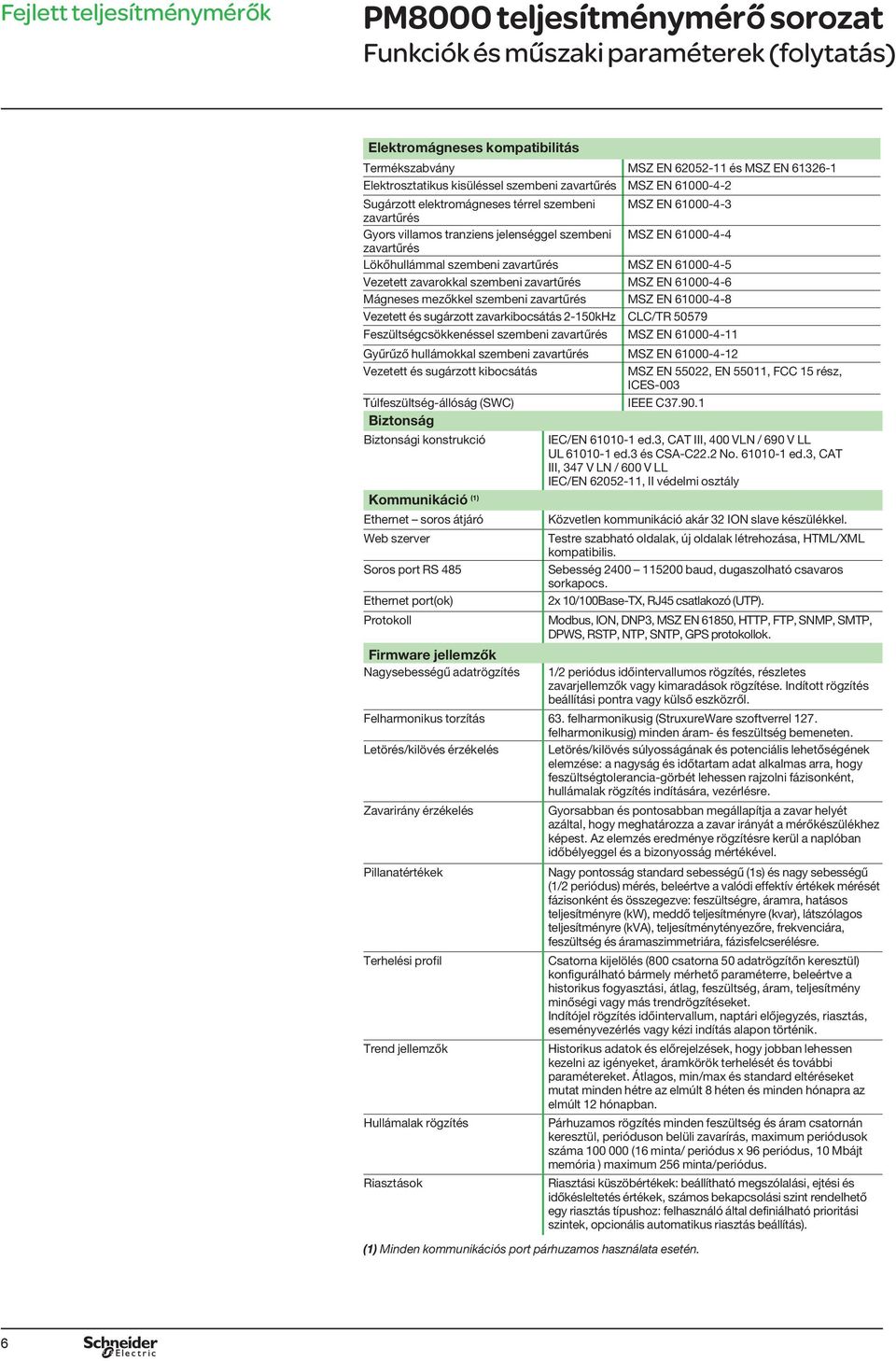

6 Elektromágneses kompatiilitás Termékszavány MSZ EN és MSZ EN Elektrosztatikus kisüléssel szemeni zavartűrés MSZ EN Sugárzott elektromágneses térrel szemeni MSZ EN zavartűrés Gyors villamos tranziens jelenséggel szemeni MSZ EN zavartűrés Lökőhullámmal szemeni zavartűrés MSZ EN Vezetett zavarokkal szemeni zavartűrés MSZ EN Mágneses mezőkkel szemeni zavartűrés MSZ EN Vezetett és sugárzott zavarkiocsátás 2-150kHz CLC/TR Feszültségcsökkenéssel szemeni zavartűrés MSZ EN Gyűrűző hullámokkal szemeni zavartűrés MSZ EN Vezetett és sugárzott kiocsátás MSZ EN 55022, EN 55011, FCC 15 rész, ICES-003 Túlfeszültség-állóság (SWC) Biztonság Biztonsági konstrukció Kommunikáció (1) Ethernet soros átjáró We szerver Soros port RS 485 Ethernet port(ok) Protokoll Firmware jellemzők Nagyseességű adatrögzítés IEEE C IEC/EN ed.3, CAT III, 400 VLN / 690 V LL UL ed.3 és CSA-C22.2 No ed.3, CAT III, 347 V LN / 600 V LL IEC/EN , II védelmi osztály Közvetlen kommunikáció akár 32 ION slave készülékkel. Testre szaható oldalak, új oldalak létrehozása, HTML/XML kompatiilis. Seesség aud, dugaszolható csavaros sorkapocs. 2x 10/100Base-TX, RJ45 csatlakozó (UTP). Modus, ION, DNP3, MSZ EN 61850, HTTP, FTP, SNMP, SMTP, DPWS, RSTP, NTP, SNTP, GPS protokollok. 1/2 periódus időintervallumos rögzítés, részletes zavarjellemzők vagy kimaradások rögzítése. Indított rögzítés eállítási pontra vagy külső eszközről. Felharmonikus torzítás 63. felharmonikusig (StruxureWare szoftverrel 127. felharmonikusig) minden áram- és feszültség emeneten. Letörés/kilövés érzékelés Letörés/kilövés súlyosságának és potenciális lehetőségének elemzése: a nagyság és időtartam adat alkalmas arra, hogy feszültségtolerancia-görét lehessen rajzolni fázisonként, hullámalak rögzítés indítására, vezérlésre. Zavarirány érzékelés Pillanatértékek Terhelési profil Trend jellemzők Hullámalak rögzítés Riasztások (1) Minden kommunikációs port párhuzamos használata esetén. Gyorsaan és pontosaan megállapítja a zavar helyét azáltal, hogy meghatározza a zavar irányát a mérőkészülékhez képest. Az elemzés eredménye rögzítésre kerül a naplóan időélyeggel és a izonyosság mértékével. Nagy pontosság standard seességű (1s) és nagy seességű (1/2 periódus) mérés, eleértve a valódi effektív értékek mérését fázisonként és összegezve: feszültségre, áramra, hatásos teljesítményre (kw), meddő teljesítményre (kvar), látszólagos teljesítményre (kva), teljesítménytényezőre, frekvenciára, feszültség és áramaszimmetriára, fázisfelcserélésre. Csatorna kijelölés (800 csatorna 50 adatrögzítőn keresztül) konfigurálható ármely mérhető paraméterre, eleértve a historikus fogyasztási, átlag, feszültség, áram, teljesítmény minőségi vagy más trendrögzítéseket. Indítójel rögzítés időintervallum, naptári előjegyzés, riasztás, eseményvezérlés vagy kézi indítás alapon történik. Historikus adatok és előrejelzések, hogy joan lehessen kezelni az igényeket, áramkörök terhelését és továi paramétereket. Átlagos, min/max és standard eltéréseket mutat minden hétre az elmúlt 8 héten és minden hónapra az elmúlt 12 hónapan. Párhuzamos rögzítés minden feszültség és áram csatornán keresztül, perióduson elüli zavarírás, maximum periódusok száma (16 minta/ periódus x 96 periódus, 10 Májt memória ) maximum 256 minta/periódus. Riasztási küszöértékek: eállítható megszólalási, ejtési és időkésleltetés értékek, számos ekapcsolási szint rendelhető egy riasztás típushoz: felhasználó által definiálható prioritási szintek, opcionális automatikus riasztás eállítás). 6

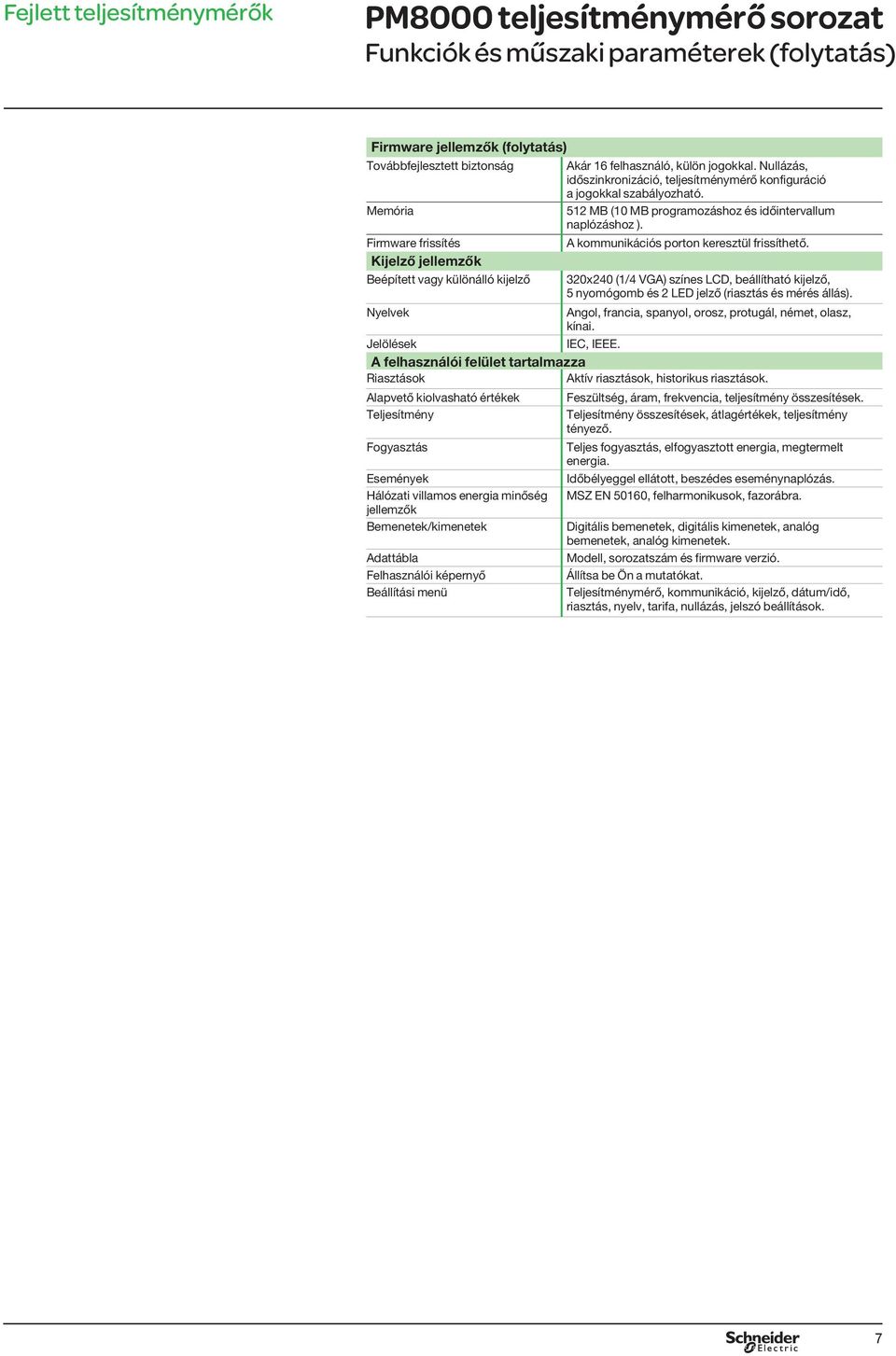

7 Firmware jellemzők (folytatás) Továfejlesztett iztonság Memória Firmware frissítés Kijelző jellemzők Beépített vagy különálló kijelző Akár 16 felhasználó, külön jogokkal. Nullázás, időszinkronizáció, teljesítménymérő konfiguráció a jogokkal szaályozható. 512 MB (10 MB programozáshoz és időintervallum naplózáshoz ). A kommunikációs porton keresztül frissíthető. 320x240 (1/4 VGA) színes LCD, eállítható kijelző, 5 nyomógom és 2 LED jelző (riasztás és mérés állás). Nyelvek Angol, francia, spanyol, orosz, protugál, német, olasz, kínai. Jelölések IEC, IEEE. A felhasználói felület tartalmazza Riasztások Aktív riasztások, historikus riasztások. Alapvető kiolvasható értékek Teljesítmény Fogyasztás Események Hálózati villamos energia minőség jellemzők Bemenetek/kimenetek Adattála Felhasználói képernyő Beállítási menü Feszültség, áram, frekvencia, teljesítmény összesítések. Teljesítmény összesítések, átlagértékek, teljesítmény tényező. Teljes fogyasztás, elfogyasztott energia, megtermelt energia. Időélyeggel ellátott, eszédes eseménynaplózás. MSZ EN 50160, felharmonikusok, fazorára. Digitális emenetek, digitális kimenetek, analóg emenetek, analóg kimenetek. Modell, sorozatszám és firmware verzió. Állítsa e Ön a mutatókat. Teljesítménymérő, kommunikáció, kijelző, dátum/idő, riasztás, nyelv, tarifa, nullázás, jelszó eállítások. 7
