Power Inverter TSW 150 A1

Átírás

1 4 Power Inverter TSW 150 A1 KOMPERNASS GMBH BURGSTRASSE 21 D BOCHUM ID-Nr.: TSW 150 A1-11/10-V2 IAN: Power Inverter Operating instructions Konwerter samochodowy Instrukcja obsługi Feszültségátalakító Használati utasítás Napetostni pretvornik Navodila za uporabo Měnič napětí Návod k obsluze Transformátor napätia Návod na obsluhu

2 TSW 150 A

3 CONTENT PAGE Correct Usage 2 Safety information 2 Technical data 3 Operating Elements 4 Initial operation 4 Unpacking...4 Check the items supplied...4 Operational information 4 Setup...4 In vehicle operation...4 Connection to a voltage source...5 Connection and operation of a load/device 5 Device operation information 5 General notes...5 Low battery signal 6 Charging the USB device 6 Exchanging the Cable Fuse 6 Handling general failures 7 Television sets...7 Audio systems...7 Troubleshooting 7 Low output voltage...7 Low battery voltage signal sounds continually...7 No output power...7 Cleaning 8 Cleaning the housing...8 Disposal 8 Disposing of the device...8 Disposal of packaging...8 Importer 8 Warranty & Service 9 Read the operating instructions carefully before using the device for the first time and preserve this booklet for future reference. Pass this booklet on to whoever might acquire the device at a later date

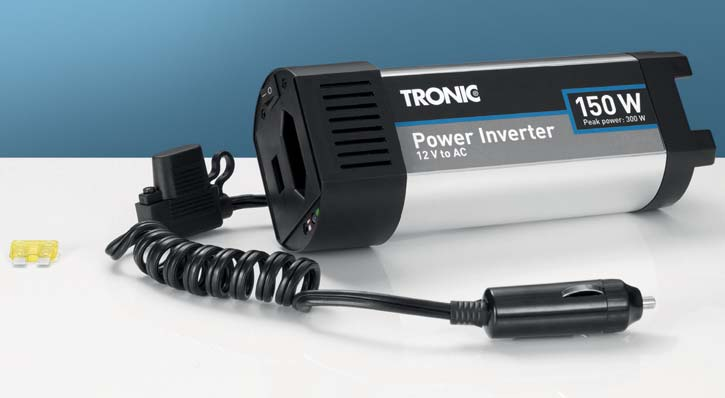

4 POWER INVERTER Correct Usage The device is intended for connection to a 12 V vehicle power socket and an output of V AC, for the connection of electrical devices with a Euro plug and a power consumption of up to 150W. In addition, battery-powered devices with a USB interface e.g. MP3 Players, can be charged from the USB port. The device is not intended for commercial or industrial purposes. No guarantee claims will be granted for damage resulting from improper use! Attention! Sensitive electronic devices should not be operated with the power inverter since the output voltage is not sufficiently constant for these devices. Safety information This device is not intended for use by individuals (including children) with restricted physical, physiological or intellectual abilities or who are lacking in experience and/or knowledge unless they are supervised by a person responsible for their safety or receive from this person instruction in how the device is to be used. Children should be supervised to ensure that they do not play with the device. To avoid danger remove the power inverter from the 12 V in vehicle receptacle after every use and before each cleaning. Check the device and all parts for visible damage. The safety concept of the device can only function when it is in faultless condition. The power inverter must always be easily accessible so that, in case of emergency, it can be quickly disconnected from the power supply system. Risk of electrical shocks. Connect the power inverter only to a 12 V in vehicle receptacle. Connecting the device to a 24 V supply could damage it. When connecting the power inverter make sure that the polarity of the vehicle plug matches the polarity of the 12 V in vehicle receptacle. The socket must have an internal positive pole, that is to say that the positive pole of a vehicle battery cannot be connected to the chassis of the vehicle. You may not open the device casing or repair the device yourself. Should you do so, the safety of the device may be compromised and the warranty becomes void. NEVER submerse the device in water. Wipe it only with a slightly damp cloth. This device suitable only for use indoors

5 Risk of fire! Do not use the device near hot surfaces. Do not locate the device in places exposed to direct sunlight, Otherwise, it may overheat and become irreparably damaged. Do not operate the device in a vehicle that is standing out in the sun. Do not leave the device unattended when in use. Do not cover the fan's ventilation slots when the device is switched on. Do not place any open sources of fire, like candles, on the device. Due to high crossover resistances heating of the plug in connector can result when using the cables with a 12 V vehicle plug. Notice regarding disconnection from the power supply This device's on/off switch does not completely disconnect the device from the vehicle's power and/or the battery. When the vehicle plug is connected power is still supplied to the device. To completely disconnect the device from the vehicle power supply the 12 V vehicle plug must be removed from the 12 V vehicle receptacle. Risk of personal injury! Keep children away from the connecting cable and the device. Children frequently underestimate the dangers of electrical appliances. Do not operate the device if it has fallen or is damaged. Have the device checked and repaired if necessary by qualified technicians. Technical data DC Input Voltage: Maximum voltage: Maximum power consumption: Low voltage alarm: Low voltage shutdown: Over voltage shutdown: 12 V 15,5 V 20 A at 10,6 ± 0,3 V at 10 ± 0,3 V at 16 ± 0,5 V AC Output Voltage: V ~ 50 Hz Output power: 0,65 A Continuous load: 150 W (> 4 h)/ 170 W (30 min) Peak load: 300 W (0,1 s) Efficiency: approx. 85 % Output wave form: modified sine Overload protection: 200 W (+/- 10%) Temperature Switch-off: 65 C (at 50 W +/- 5% Loading) USB Port Voltage: Output current: Fusing Cable fuse: 5 V 500 ma 20 A Car-type fuse General data Measurements (without vehicle plug) (L x B x H): 181 x 75 x 61 mm Weight: 460 g approx. Operating temperature: C Operational humidity: 0-80 % (relative humidity - no condensation) Subject to technical changes! - 3 -

6 Operating Elements q Fan (on the rear panel) w 12 V vehicle plug e On/Off switch r V Socket for Euro-plug t Operation LED/Overload indicator y USB Port u Fuse holder Initial operation Unpacking 1. Remove the device from the packaging. 2. Remove all packaging materials from the device. Warning: Do not permit small children to play with plastic packaging. There is a risk of suffocation! Check the items supplied Before putting the device into use check to ensure that all of the items listed are present and that there are no visible signs of damage. - Power inverter with 12 V vehicle plug - 20 A flat car-type fuse - This operating manual Operational information For continuous operation of devices via the power inverter the 12 V vehicle socket must supply a voltage between 11-15,5 V. The voltage source of the 12 V vehicle socket can be perhaps an automotive battery or a regulated DC voltage like a transformer-accumulator station. Before connecting the power inverter check to see that the voltage source is supplying sufficient power for operation. The required power needed for operation can be calculated as follows: Example The power source should also supply at least 14,7 A. Attention! Never connect the power inverter to a 24 V supply system. Otherwise the device will be damaged. The device can only be connected to a voltage source with a nominal voltage of 12 V. Setup The power inverter should be positioned on an even, flat surface. Make sure that there is 1 cm free space remaining all around the power inverter for air circulation. A distance of 50 cm must be maintained behind the fan's q ventilation slots. In vehicle operation If you are operating the power inverter in a vehicle make sure that the installation is not a hindrance when driving the vehicle. For this, install cables so that they do not come into contact with moveable parts in the vehicles interior and they do not obstruct the view. Note: The power inverter can also be operated when the engine is switched off. However be aware that the power inverter possibly may not function during an engine startup

7 Connection to a voltage source Attention! Before connecting the power inverter to a voltage source make sure that the on/off switch e on the device is in the position 0. Attention! Do not use the power inverter in vehicles whose plus pole is connected to the vehicle body and/or the chassis. The positive pole must be inside the 12 V receptacle. Do not use the power inverter in vehicles with positive earth 12 V receptacles. Otherwise the device will be damaged. Insert the 12 V vehicle plug w into a 12 V vehicle receptacle. Connection and operation of a load/device Attention! Before connecting a load/device to the power inverter make sure that the on/off switch e on the device is in the position 0. Make sure that the power of the load/device to be run that you intend to connect to the power inverter does not exceed the continuous load rating specified in the power inverter's technical data. Insert the plug of the connecting load/the device to be operated into the V socket r of the power inverter. Do not switch on the load/ device to be operated yet! Switch the power inverter on by moving the on/off switch e to the position I. If the power inverter is functioning properly the operation LED/Overload indicator t will light up green. Now switch on the load/device to be operated. When switched on a short signal tone can be heard. Note: If a signal tone can be heard and the operation LED/Overload indicator t lights up red the input voltage is too low or the power of the load/device connected to the power inverter is too high. Device operation information General notes Usually on the device's rating plate you can find information regarding the power consumption in amperes (A) or the wattage (W). Before operation make sure that the maximum power consumption does not exceed 0,65 A and the maximum continuous load is not more than 150 W. Loads with a high internal resistance operate very well with the power inverter, on the other hand, loads with a low internal resistance, for example heating and cooking devices have a power consumption in watts that is too high. Inductive loads, for example, televisions or stereo systems (devices with an inductor or a transformer) often require a much greater switch on current than resistance loads with the same specified wattage. When switching on, television sets demand much more power than that indicated on the rating plate. Therefore it may be necessary to switch the power inverter on and off several times in order to switch the television set on. In the event of uncertainty, please consult the manufacturer of the connected appliance

8 Low battery signal When the battery runs low (under 11 V) a continuous signal tone sounds to indicate that the battery needs to be charged. The operation LED/Overload indicator t continues to light up green. When the battery voltage drops below 10 V the power inverter switches off and the operation LED/Overload indicator t lights up red. Charging the USB device Attention! Before connecting, check to ensure that the power consumption of the USB device is not higher than 500 ma. Further information is to be found in the operating manual for your USB device. Plug the USB connector of the USB device to the USB port y of the voltage converter. If necessary, switch the USB device on. Note: The V power socket r and the USB connector y can be used simultaneously. Exchanging the Cable Fuse Risk of potentially fatal electrical shock: Disconnect the power inverter from the power source before changing the fuse. Also remove any devices connected to the power inverter. Replace the fuse with an equivalent type in regard to the specified technical data and with the same shut-off characteristics. Before switching on and resuming operations with the voltage converter, establish the cause for the triggering of the fuse. To exchange the fuse, proceed as follows: Loosen the screw on the fuse holder u using a Phillips screwdriver. Open the cover of the fuse holder u and pull the flat car fuse from the holder. Install a new 20 A flat car-type fuse (supplied) into the two connectors and replace the cover onto the fuse holder u. Firmly screw the screw on the fuse holder u back in

9 Handling general failures Troubleshooting Television sets The power inverter is shielded and puts out a filtered sine wave. With the reception of, for example, very weak television stations it can, nevertheless, result in interferences and/or image breakdown. In this case position the power inverter as far away as possible from the television, antenna cable and antenna. Reposition the power inverter, television, antenna cable and antenna until reception improves. If possible use a high quality, shielded antenna cable. Audio systems Some audio/video systems issue a buzzing tone through the speaker when they are being operated via the power inverter. The reason for this is that these devices can not filter the modified sine wave of the power inverter and this is not a defect in the power inverter. Low output voltage Possible cause and remedy: The power inverter is overloaded. Reduce the load until you no longer exceed the maximum load as specified in the technical data. The input voltage is below 11 V. Maintain the input voltage of the power inverter above 11 V to keep the output voltage constant. Low battery voltage signal sounds continually Possible cause and remedy: The battery is defective. Replace the battery. Insufficient voltage or power supply. Check the condition of the 12 V in vehicle receptacle and the 12 V vehicle plug w and if necessary clean these. No output power Possible cause and remedy: The power inverter is not fully warmed up. Switch the power inverter on and off again until the device attached to the power inverter is supplied with power. Repeat this process in order to switch the device on. The ignition must be switched on for the 12 V in vehicle receptacle to be supplied with power. Switch the ignition on and/or in the position I. The power inverter is overloaded. Reduce the load until you no longer exceed the maximum load as specified in the technical data

10 The power inverter is overheated. Wait until the device has cooled down. Ensure that there is sufficient ventilation space. Make sure that the connected load does not continually exceed the maximum load, in order to avoid overheating again. The device fuse is burnt out. Consult the service department in order to put the device back into working condition. Make sure that the power inverter is connected to the power supply with the correct polarity. Cleaning Risk of potentially fatal electrical shock: Never submerse the device in water or other liquids! Do not allow any liquids to penetrate the housing. Before every cleaning remove the power inverter from the 12 V vehicle receptacle. Also remove any devices connected to the power inverter. Disposal Disposing of the device Do not dispose of the appliance in your normal domestic waste. This product is subject to the European guideline 2002/96/EC. Dispose of the appliance through an approved disposal centre or at your community waste facility. Observe the currently applicable regulations. In case of doubt, please contact your waste disposal centre. Disposal of packaging Dispose of the packaging materials in an environmentally responsible manner. Importer KOMPERNASS GMBH BURGSTRASSE BOCHUM, GERMANY Cleaning the housing Clean the housing surface with a slightly damp cloth Never use benzene, solvents or detergents that can damage plastics! In the event that the ventilation slots become dusty you can clean these with a soft brush

11 Warranty & Service The warranty for this appliance is for 3 years from the date of purchase. The appliance has been manufactured with care and meticulously examined before delivery. Please retain your receipt as proof of purchase. In the event of a warranty claim, please make contact by telephone with our Service Department. Only in this way can a post-free despatch for your goods be assured. The warranty covers only claims for material and manufacturing defects, but not for transport damage, for wearing parts or for damage to fragile components, e.g. buttons or batteries. This product is for private use only and is not intended for commercial use. The warranty is void in the case of abusive and improper handling, use of force and internal tampering not carried out by our authorized service branch. Your statutory rights are not restricted in any way by this warranty. The warranty period will not be extended by repairs made under warranty. This applies also to replaced and repaired parts. Any damage and defects extant on purchase must be reported immediately after unpacking the appliance, at the latest, two days after the purchase date. Repairs made after the expiration of the warranty period are subject to payment. DES UK LTD Tel.: ( 0.10 / minute) support.uk@kompernass.com Kompernass Service Ireland Tel.: (0,082 EUR/Min.) Standard call rates apply. Mobile operators may vary. support.ie@kompernass.com - 9 -

12 - 10 -

13 SPIS TREŚCI STRONA Użytkowanie zgodne z przezna-czeniem 12 Wskazówki dotyczące bezpie-czeństwa 12 Dane techniczne 13 Elementy obsługowe 13 Uruchomienie 14 Rozpakowanie Sprawdzenie kompletności wyposażenia Wskazówki eksploatacyjne 14 Ustawianie Używanie w samochodzie Podłączenie do źródła zasilania Podłączenie i eksploatacja urządzenia / odbiornika 15 Wskazówki odnośnie eks-ploatacji urządzeń 15 Wskazówki ogólne Sygnalizacja niskiego napięcia w akumulatorze 16 Ładowanie urządzenia USB 16 Wymiana bezpiecznika na kablu 16 Ogólne informacje odnośnie postępowania w razie awarii 16 Telewizory Sprzęt audio Usuwanie usterek 17 Niskie napięcie wyjściowe Ciągle rozbrzmiewa sygnał informujący o niskim napięciu w akumulatorze Brak mocy na wyjściu Czyszczenie 18 Czyszczenie urządzenia Utylizacja 18 Utylizacja urządzenia Utylizacja opakowania Importer 18 Gwarancja i serwis 18 Przed pierwszym użyciem zapoznaj się z instrukcją obsługi i zachowaj ją w celu późniejszego wykorzystania. W przypadku przekazania urządzenia osobom trzecim należy przekazać im także instrukcję obsługi

14 KONWERTER SAMOCHODOWY Użytkowanie zgodne z przezna-czeniem Urządzenie można podłączać do gniazdka 12 V samochodowej instalacji elektrycznej oraz do wyjścia V napięcia przemiennego przystosowanego do podłączania urządzeń elektrycznych z wtyczką typu Euro i o poborze prądu 150 W. Dodatkowo do przyłącza USB możesz podłączyć urządzenie zasilane akumulatorowo wyposażone w interfejs, np. odtwarzacz MP3. Urządzenie nie jest przeznaczone do zastosowań przemysłowych ani profesjonalnych. Szkody spowodowane używaniem urządzenia niezgodnie z jego przeznaczeniem nie są objęte gwarancją! Uwaga! Urządzeń wyposażonych w czułe układy elektroniczne nie należy podłączać do przemiennika napięcia, gdyż do zasilania tych urządzeń stabilność napięcia wyjściowego jest zbyt mała. Urzą-dzenie tego rodzaju mogą zostać uszkodzone. Wskazówki dotyczące bezpieczeństwa Urządzenia nie wolno używać osobom (w tym również dzieciom) z ograniczoną sprawnością fizyczną, ruchową bądź umysłową lub z brakiem doświadczenia i / lub wiedzy, chyba że dla ich bezpieczeństwa będą przebywały pod opieką dorosłej osoby lub zostaną poinstruowane przez osobę sprawującą opiekę o sposobie użytkowania urządzenia. Nie można pozwolić dzieciom na zabawę urządzeniem. Aby uniknąć zagrożeń, po każdorazowym użyciu i przed każdym czyszczeniem należy odłączyć przemiennik napięcia z gniazdka samochodowego o napięciu 12 V. Należy sprawdzić, czy urządzenie i wszystkie jego części posiadają uszkodzeń. Zabezpieczenia urządzenia działają tylko wtedy, gdy jest on sprawne. Przemiennik napięcia musi być zawsze łatwo dostępny, aby w sytuacji awaryjnej możliwe było jak najszybsze odłączenie urządzenia od zasilania elektrycznego. Niebezpieczeństwo porażenia prądem elektrycznym! Przemiennik napięcia można podłączać wyłącznie do gniazdka samochodowego o napięciu 12 V. Podłączenie urządzenia do napięcia 24 V może doprowadzić do jego uszkodzenia. Przy podłączaniu przemiennika napięcia do gniazdka samochodowego o napięciu 12 V należy zachować biegunowości między wtyczką a gniazdkiem. Biegun dodatni gniazdka musi znajdować się wewnątrz, tzn. dodatniego bieguna akumulatora samochodowego nie wolno podłączać do podwozia samochodu. Nie wolno otwierać obudowy urządzenia ani go naprawiać we własnym zakresie. Stanowi to poważne zagrożenie i powoduje wygaśnięcie gwarancji. Nie wolno zanurzać urządzenia w wodzie. Można go jedynie wycierać za pomocą lekko zwilżonej szmatki. Urządzenie jest przeznaczony wyłącznie do używania wewnątrz pomieszczeń

15 Niebezpieczeństwo pożaru! Nie używać urządzenia w pobliżu gorących powierzchni. Nie stawiać urządzenia w miejscach wystawionych bezpośrednio na działanie promieni słonecznych. Działanie wysokiej temperatury może spowodować przegrzanie urządzenia i jego trwałe uszkodzenie. Urządzenia nie należy używać w samochodzie stojącym na słońcu. W trakcie używania nigdy nie zostawiać urządzenia bez nadzoru. Przy włączonym urządzeniu nie wolno zasłaniać otworów wentylacyjnych. Na urządzeniu nie wolno stawiać otwartych źródeł ognia, takich jak np. świece. Wskutek dużej oporności stykowej, przy używaniu przewodu z wtyczką samochodową na napięcie 12 V może dojść do rozgrzania połączenia stykowego. Wskazówka dotycząca odłączenia od zasilania Wyłączenie przełącznika urządzenia nie powoduje całkowitego odcięcia urządzenia od samochodowej instalacji elektrycznej lub akumulatora. Przy włączonej wtyczce samochodowej urządzenie nadal pobiera prąd. Aby całkowicie odłączyć urządzenia od instalacji elektrycznej samochodu należy wyjąć wtyczkę z gniazdka samochodowego na napięcie 12 V. Zagrożenie odniesieniem obrażeń! Urządzenie wraz z przewodem zasilającym trzymać z dala od dzieci. Dzieci potrafią lekceważyć niebezpieczeństwo, jakie niesie z sobą kontakt z urządzeniami elektrycznymi. Nie włączaj urządzenia, jeśli spadło z wysokości lub zostało uszkodzone. W takiej sytuacji należy zlecić sprawdzenie i ewentualną naprawę urządzenia wykwalifikowanemu specjaliście. Dane techniczne Wejście DC Napięcie: 12 V maksymalne napięcie: 15,5 V maksymalny pobór pradu: 20 A Alarm niskiego napięcia: przy 10,6 ± 0,3 V Wył. przy niskim napięciu: przy 10 ± 0,3 V Wył. przy wysokim napięciu:przy 16 ± 0,5 V Wyjście AC Napięcie: V ~ 50 Hz Prąd wyjściowy: 0,65 A Moc nominalna: 150 W (> 4 godz.) / 170 W (30 min) Moc szczytowa: 300 W (0,1 s) Sprawność: ok.. 85 % Kształt napięcia wyjściowego: zmodyfikowana sinusoida Zabezpieczenie nadmiarowe: 200 W (+/- 10%) Wyłączenie temperaturowe: Przyłącze USB Napięcie: Prąd wyjściowy: Bezpiecznik Na kablu: 65 C (przy obciążeniu 50 W +/- 5%) 5 V 500 ma bezpiecznik samochodowy płaski 20 A Parametry ogólne Wymiary (bez wtyczki samochodowej) (dł. x szer. x wys.): 181 x 75 x 61 mm Masa: ok. 460 g Temperatura robocza: 5 do 40 C Wilgotność w środowisku pracy: 0-80 % (wilgotność względna - przy braku kondensacji) Zmiany techniczne zastrzeżone!

16 Elementy obsługowe q Wentylator (z tyłu urządzenia) w Wtyczka samochodowa 12 V e Przełącznik r Gniazdko V do wtyczek typu Euro t Dioda sygnalizująca działanie / Wskaźnik nadmiarowy y Przyłącze USB u Mocowanie bezpiecznika Przed podłączeniem przemiennika napięcia należy sprawdzić, czy źródło zasilania dostarcza odpowiednią ilość prądu. Wartość prądu wymaganą do pracy przemiennika można obliczyć w następujący sposób: Przykład Moc nominalna (W) Sprawność Napięcie (V) Pobór pradu (A) Uruchomienie Rozpakowanie 1. Wyjmij urządzenie z opakowania. 2. Usuń wszystkie elementy opakowania z urządzenia. Uwaga! Nie pozwalaj dzieciom bawić się folią. Stwarza się przez to zagrożenie uduszenia! Sprawdzenie kompletności wyposażenia Przed uruchomieniem urządzenia sprawdź, czy w zestawie znajdują się wszystkie elementy oraz czy nie występują żadne uszkodzenia. - Przemiennika napięcia z wtyczką samochodową na napięcie 12V - Bezpiecznik samochodowy płaski 20 A - Instrukcja obsługi Wskazówki eksploatacyjne W celu zapewnienia stałego zasilania urządzeń za pomocą przemiennika napięcia, w gniazdku samochodowym na napięcie 12V musi występować napięcie w zakresie od 11 do 15,5 V. 12-woltowe gniazdko samochodowe może być zasilane z akumulatora samochodowego lub innego regulowanego źródła stałego napięcia jak np. zespół akumulatorów. Żródło zasilania musi dostarczać prąd o natężeniu przynajmniej 14,7 A. Uwaga! Przemiennika napięcia nie wolno podłączać do elektrycznej instalacji na napięcie 24 V. W przeciwnym razie urządzenie zostanie uszkodzone. Urządzenie wolno podłączać wyłącznie do źródła zasilania o napięciu znamionowym wynoszącym 12 V. Ustawianie Przemiennik napięcia należy ustawiać na płaskiej i równej powierzchni. Wokół przemiennika napięcia należy zostawić 1 cm wolnego miejsca celem zapewnienia cyrkulacji powietrza. Od otworów wentylacyjnych wentylatora q należy zostawić 50 cm wolnego miejsca. Używanie w samochodzie Przy używaniu przemiennika napięcia w samochodzie należy zapewnić, aby urządzenie nie przeszkadzało podczas prowadzenia pojazdu. Przewody należy tak ułożyć, aby nie dotykały ruchomych części w kabinie kierowcy ani zasłaniały widoczności

17 UWAGA: Przemiennik napięcia może pracować także przy wyłączonym silniku. Należy jednak mieć na uwadze, iż podczas uruchamiania silnika przemiennik napięcia może nie działać. Podłączenie do źródła zasilania Uwaga! Przed podłączeniem przemiennika napięcia do źródła zasilania należy sprawdzić, czy przełącznik e urządzenia ustawiony jest na "0". Uwaga! Nie używać przemiennika napięcia w samochodach, w których biegun dodatni jest podłączony do karoserii bądź też podwozia samochodu. We wnętrzu 12-woltowego gniazdka samochodowego musi znajdować się biegun dodatni. Nie wolno stosować przemiennika napięcia w 12-woltowych gniazdkach samochodowych, w których biegun dodatni jest uziemiony. W przeciwnym razie urządzenie zostanie uszkodzone. Włóż wtyczkę samochodową na napięcie 12 V w do 12- woltowego gniazdka samochodowego. Podłączenie i eksploatacja urządzenia / odbiornika Uwaga! Przed podłączeniem urządzenia / odbiornika do przemiennika napięcia należy sprawdzić, czy przełącznik e urządzenia ustawiony jest na "0". Należy sprawdzić, czy moc znamionowa odbiornika lub urządzenia podłączanego do przemiennika napięcia nie przekracza mocy nominalnej podanej w parametrach technicznych przemiennika. Włącz wtyczkę podłączanego urządzenia / odbiornika do gniazdka na napięcie V r przemiennika napięcia. Nie włączaj jeszcze podłączonego odbiornika / urządzenia! Włącz przemiennik napięcia, przekręcając przełącznik e w położenie I. Dioda sygnalizująca działanie / wskaźnik nadmiarowy t świeci się na zielono, jeśli przemiennik napięcia działa prawidłowo. Teraz włącz podłączony odbiornik / urządzenia. Przy podłączaniu rozlegnie się krótki sygnał akustyczny. UWAGA! Jeśli rozbrzmiewa sygnał akustyczny i dioda sygnalizująca działanie / wskaźnik nadmiarowy t pali się na czerwono, to napięcie wejściowe jest zbyt niskie lub moc urządzenia / odbiornika podłączonego do przemiennika napięcia zbyt wysoka. Wskazówki odnośnie eksploatacji urządzeń Wskazówki ogólne Z reguły na tabliczce znamionowej urządzenia podane są parametry poboru prądu w amperach (A) lub poboru mocy w watach (W). Przed podłączeniem urządzenia do przemiennika napięcia należy sprawdzić, czy maksymalny pobór prądu nie przekracza 0,65 A, a maksymalna moc nominalna nie przekracza 150 W. Odbiorniki o niskiej oporności idealnie nadają się do zasilania poprzez przemiennik napięcia, natomiast odbiorniki o wysokiej oporności, takie jak urządzenia grzewcze oraz kuchenne, posiadają zbyt duży pobór mocy

18 Odbiorniki indukcyjne urządzenia posiadające cewki bądź transformator ) takie jak telewizor lub sprzęt stereo, potrzebują często kilkakrotnie większego prądu włączeniowego niż odbiorniki oporowe o tym samym poborze mocy. Przy włączeniu telewizora jego pobór mocy jest kilkakrotnie większy niż wartość podana na tabliczce znamionowej. Dlatego też, aby włączyć telewizor, może okazać się konieczne kilkakrotne włączenie i wyłączenie przemiennika napięcia. W razie wątpliwości należy skontaktować się z producentem podłączanego urządzenia. Sygnalizacja niskiego napięcia w akumulatorze Przy niskim napięciu wejściowym (poniżej 11 V) rozlega się ciągły sygnał akustyczny, informujący o konieczności doładowania akumulatora. Dioda sygnalizująca działanie / wskaźnik nadmiarowy t pali się na zielono. Jeśli napięcie w akumulatorze spadnie poniżej wartości 10 V, przemiennik napięcia wyłącza się, a dioda sygnalizująca działanie / wskaźnik nadmiarowy t pali się na czerwono. Ładowanie urządzenia USB Wymiana bezpiecznika na kablu Zagrożenie życia poprzez porażenie prądem elektrycznym Przed wymianą bezpiecznika należy odłączyć przemiennik napięcia od zasilania. Należy także odłączyć urządzenie podłączone do przemiennika napięcia. Niesprawny bezpiecznik wymień na nowy tego samego typu, tej samej mocy i tej samej charakterystyki (zobacz dane techniczne). Przed ponownym włączeniem transformatora ustal przyczynę zadziałania bezpiecznika. W następujący sposób wymień bezpiecznik: Za pomocą śrubokręta krzyżakowego odkręć śrubę od mocowania bezpiecznika u. Otwórz klapkę mocowania bezpiecznika u i wyjmij bezpiecznik samochodowy płaski z mocowania. Zamontuj nowy bezpiecznik samochodowy płaski 20 A (dołączony w obu przyłączach i ponownie załóż klapkę na mocowanie bezpiecznika u. Przykręć śrubę do mocowania bezpiecznika u. Uwaga! Przed podłączeniem upewnij się, czy pobór prądu urządzenia USB nie jest większy niż 500 ma. Szczegółowe informacje na ten temat znajdziesz w instrukcji obsługi urządzenia USB. Podłącz wtyczkę USB urządzenia USB do przyłącza USB y transformatora. W razie potrzeby włącz urządzenie USB. Wskazówka: Możesz jednocześnie korzystać z gniazda V r i przyłącza USB y

19 Ogólne informacje odnośnie postępowania w razie awarii Telewizory Przemiennik napięcia jest ekranowany i dostarcza napięcie w formie sinusoidy. Jednakże, na przykład przy odbiorze programów telewizyjnych o słabym sygnale, może wystąpić interferencja bądź zakłócenia obrazu. W takiej sytuacji przemiennik napięcia należy ustawić jak najdalej od telewizora, kabla antenowego i anteny. Należy zmieniać ustawienie przemiennika napięcia, telewizora, kabla antenowego i anteny względem siebie, aż do poprawy odbioru. W miarę możliwości należy stosować ekranowany kable antenowy wysokiej jakości. Sprzęt audio Z głośników niektórych urządzeń audiowideo wydobywa się odgłos buczenia, gdy są one zasilane za pomocą przemiennika napięcia. Przyczyną jest brak filtrowania prądu o kształcie fali wyjściowej w postaci modyfikowanej sinusoidy dostarczanego przez przemiennik napięcia i nie wynika to z uszkodzenia przemiennika napięcia. Usuwanie usterek Niskie napięcie wyjściowe Możliwa przyczyna i pomoc Przemiennik napięcia jest przeciążony. Zmniejsz obciążenie do wartości maksymalnej podanej w danych technicznych. Napięcie wejściowe jest niższe niż 11 V. Utrzymuj napięcie wejściowe przemiennika napięcia powyżej wartości 11 V, aby zapewnić stałą moc na wyjściu. Ciągle rozbrzmiewa sygnał informujący o niskim napięciu w akumulatorze Możliwa przyczyna i pomoc: Akumulator jest uszkodzony. Wymień akumulator. Zbyt mała wartość napięcia lub prądu. Sprawdź stan 12-woltowego gniazdka samochodowego i 12-woltowej wtyczki samochodowej w i w razie potrzeby wyczyść je. Brak mocy na wyjściu Możliwa przyczyna i pomoc Przemiennik napięcia nie jest jeszcze całkowicie rozgrzany. Włącz i wyłącz przemiennik na-pięcia, aż podłączony odbiornik będzie zasilany prądem. Powtórz te czynności, aby włączyć urządzenie. W celu zasilania 12-woltowego gniazdka samochodowego należy włączyć stacyjkę. Włącz stacyjkę lub ustaw kluczyk w stacyjce w położenie I. Przemiennik napięcia jest przeciążony. Zmniejsz obciążenie do wartości maksymalnej podanej w danych technicznych

20 Przemiennik napięcia jest przegrzany. Poczekaj, aby urządzenie ostygło. Zapewnij odpowiednie odstępy w celu wentylacji. Uważaj, aby podłączony odbiornik nie przekraczał na stałe maksymalnego obciążenia, aby nie dopuścić do ponownego przegrzania przemiennika. Przepalił się bezpiecznik w urządzeniu. Oddaj urządzenie do serwisu w celu wykonania naprawy. Sprawdź, czy przy podłączeniu przemiennika napięcia zachowana jest właściwa biegunowość. Czyszczenie Zagrożenie życia poprzez porażenie prądem elektrycznym Nie wolno zanurzać elementów urządzenia w wodzie ani w innych cieczach! Uważać, aby do środka obudowy nie przedostały się żadne płynne substancje. Przed czyszczeniem przemiennika napięcia należy zawsze go odłączyć od 12-woltowego gniazdka samochodowego. Należy także odłączyć urządzenie podłączone do przemiennika napięcia. Czyszczenie urządzenia Powierzchnię obudowy należy czyścić lekko zwilżoną szmatką. Nie używaj nigdy benzyny, rozpuszczalników ani innych środków czyszczących, które niszczą tworzywo sztuczne! W razie zabrudzenia otworów wentylacyjnych należy je wyczyścić miękkim pędzelkiem. Utylizacja Utylizacja urządzenia Urządzenia nie należy wyrzucać wraz z normalnymi odpadami domowymi. Niniejszy produkt podlega działaniom, przewidziamyn w przepisach dyrektywy europejskiej 2002/96/EC. Urządzenie należy usuwać w akredytowanych zakładach utylizacji odpadów lub komunalnych zakładach utylizacji odpadów. Należy przestrzegać aktualnie obowiązujących przepisów. W razie pytań i wątpliwości odnośnie zasad utylizacji należy skontaktować się z najbliższym zakładem utylizacji odpadów. Utylizacja opakowania Wszystkie materiały wchodzące w skład opakowania należy przekazać do odpowiednich punktów zbiórki odpadów. Importer KOMPERNASS GMBH BURGSTRASSE BOCHUM, GERMANY

21 Gwarancja i serwis Urządzenie objęte jest dwuletnią gwarancją, licząc od daty zakupu. Urządzenie zostało starannie wyprodukowane i poddane skrupulatnej kontroli przed wysyłką. Paragon należy zachować jako dowód dokonania zakupu. W przypadku roszczeń gwarancyjnych należy skontaktować się telefonicznie z serwisem. Tylko w ten sposób można zagwarantować bezpłatną wysyłkę zakupionego produktu. Gwarancja obejmuje wyłącznie wady materiałowe i fabryczne, natomiast nie obejmuje szkód powstałych podczas transportu, części ulegających zużyciu ani uszkodzeń części łatwo łamliwych, np. wyłączników, akumulatorów. Produkt przeznaczony jest wyłącznie do użytku domowego, a nie do zastosowań profesjonalnych. Gwarancja traci ważność w przypadku niewłaściwego używania urządzenia, używania niezgodnego z przeznaczeniem, użycia siły lub ingerencji w urządzenie dokonywanej poza naszymi autoryzowanymi punktami serwisowymi. Niniejsza gwarancja nie ogranicza ustawowych praw nabywcy urządzenia. Okres gwarancji nie ulega wydłużeniu o czas trwania usługi gwarancyjnej. Dotyczy to również wymienionych i naprawionych części. Szkody i wady zauważone już w chwili zakupu należy zgłosić od razu po rozpakowaniu, nie później niż po upływie dwóch dni od daty zakupu. Po upływie okresu gwarancyjnego wszystkie naprawy będą wykonywane płatnie. Kompernass Service Polska Tel.: 022 / support.pl@kompernass.com

22 - 20 -

23 TARTALOMJEGYZÉK OLDAL Rendeltetésszerű használat 22 Biztonsági utasítás 22 Műszaki adatok 23 Kezelőelemek 24 Üzembevétel 24 Kicsomagolás...24 Ellenőrizze a csomagolás tartalmát!...24 Az üzemeltetésre vonatkozó tudnivalók 24 Felállítás...24 Járműben való üzemeltetés...24 Feszültségforráshoz való csatlakoztatás...25 Teher/készülék csatlakoztatása és üzemeltetése 25 A készülékek üzemeltetésére vonatkozó tudnivalók 25 Általános tudnivalók...25 Alacsony üzemelési feszültség jelzése 26 USB készülék töltése 26 A kábelbiztosíték cseréje 26 Általános hibakezelés 27 Televíziókészülékek...27 Audió berendezések...27 Hibaelhárítás 27 Alacsony kimeneti feszültség...27 Mindig újra megszólal az alacsony elemfeszültséget jelző hangjelzés Nincsen kimeneti teljesítmény Tisztítás 28 A burkolat tisztítása...28 Ártalmatlanítás 28 A készülék ártalmatlanítása...28 A csomagolás ártalmatlanítása...28 Gyártja 28 Garancia és szerviz 29 Az első használat előtt figyelmesen olvassa el a használati utasítást majd későbbi használatra tegye el. A készülék harmadik fél részére történő továbbadásakor adja át a leírást is

24 FESZÜLTSÉGÁTALAKÍTÓ Rendeltetésszerű használat A készülék 12 V jármű dugaljhoz és V váltófeszültség kiadásához C-típusú csatlakozóval rendelkező és max. 150 W-os teljesítményfelvételű elektromos készülékekre való csatlakoztatásra való. Ezenkívül USB interfésszel rendelkező akkuval üzemeltetett készülékeket, pl. MP3-as lejátszót lehet tölteni az USB csatlakozásról. A készülék nem alkalmas ipari vagy kereskedelmi használatra. A készülék rendeltetésellenes használatából eredő károkért nem vállalunk felelősséget! Figyelem! Az érzékeny elektronikájú készülékeket nem szabad az inverterrel üzemeltetni, mert ezekhez a készülékekhez nem eléggé tartós a kimeneti feszültség. Biztonsági utasítás A készülék nem alkalmas arra, hogy olyan személyek (ideértve a gyermekeket is) használják, akiket testi, érzékszervi vagy elmebeli képességeik vagy tapasztalatuk és ismeretük hiánya megakadályoznának abban, hogy biztonságosan használják a készüléket, kivéve, ha a biztonságukról gondoskodó felügyelettel vannak, vagy ha előtte felvilágosították őket a készülék használatáról. Vigyázni kell a gyermekekre, hogy ne játsszanak a készülékkel. A veszély elkerülése érdekében használat után és tisztítás előtt mindig húzza ki az invertert 12 V-os szivargyújtó aljzatból. Ellenőrizze a készüléket, és minden alkatrészt, hogy nincsenek-e rajta látható sérülések. A készülék biztonsági rendszere csak hibátlan állapotban működik. A feszültségátalakító mindig könnyen elérhető legyen, hogy vészhelyzetben a készüléket azonnal le lehessen választani az áramhálózatról. Áramütés veszélye! Csatlakoztassa az invertert a 12 V-os szivargyújtó aljzathoz. 24 V-os feszültségre való csatlakoztatás esetén a készülék megsérülhet. Az inverter csatlakoztatásakor ügyeljen arra, hogy a jármű csatlakozójának pólusai megegyezzenek a 12 V-os szivargyújtó pólusaival. A dugaljnak belül pozitív pólusúnak kell lennie, azaz a jármű akku pozitív pólusát nem szabad a jármű alvázára csatlakoztatni. Tilos a készülék házát kinyitnia vagy javítania. Ez nem biztonságos és a garancia is érvénytelenné válik. Soha ne merítse vízbe a készüléket! Csak enyhén nedves kendővel törölje meg. A készülék csak beltéri használatra alkalmas

25 Tűzveszély! Soha ne használja a készüléket forró felületek közelében. Ne állítsa fel a készüléket olyan helyen, amely közvetlen napsugárzásnak van kitéve. Máskülönben túlhevülhet és helyrehozhatatlan kár keletkezhet benne. Ne üzemeltesse a készüléket napon álló járműben! Üzemeltetés közben soha se hagyja a készüléket felügyelet nélkül! Ne takarja le a szellőzés szellőzőréseit, ha a készülék be van kapcsolva! Ne helyezzen nyílt tűzforrást, mint pl. gyertyát a készülékre! A nagy átmeneti ellenállás miatt a vezeték 12 V-os jármű csatlakozóval való használatakor a kapcsolat felmelegedhet. Tudnivaló a hálózatról való lekapcsolásról A készülék kapcsolója nem választja le teljesen a készüléket a hálózatról ill. az akkumulátorról. A készülék csatlakoztatott járműcsatlakozó esetén áramot vesz fel. Ha a készüléket teljesen le szeretné választani a hálózatról, ki kell húzni a 12 V jármű csatlakozót a 12 V-os szivargyújtó aljzatból. Sérülésveszély! Tartsa távol a gyermekeket a csatlakozóvezetéktől és a készüléktől. A gyermekek gyakran alábecsülik az elektromos készülékek általi veszélyt. Ha a készülék leesett vagy megsérült, nem szabad tovább használni. A készüléket szakképzett szakemberrel ellenőriztesse és adott esetben javítassa meg. Műszaki adatok DC bemenet Feszültség : 12 V maximális feszültség: 15,5 V maximális áramfelvétel: 20 A Alsó feszültség figyelmeztetés: 10,6 ± 0,3 V-nál Alsó feszültség lekapcsolás: 10 ± 0,3 V-nál Túlfeszültség lekapcsolás: 16 ± 0,5 V-nál AC kimenet Feszültség : V ~ 50 Hz Kimeneti áram: 0,65 A Tartós teljesítmény: 150 W (> 4 h)/ 170 W (30 min) Csúcsteljesítmény: 300 W (0,1 s) Hatásfok: kb. 85 % Kimeneti hullám formája: módosított szinusz Túlterhelés elleni védelem: 200 W (+/- 10%) Hőmérséklet lekapcsolás: 65 C (50W-nál +/- 5% terhelés) USB csatlakozás Feszültség: Kimeneti áram: Biztosíték Vezetékbiztosíték: 5 V 500 ma 20 A jármű lapos biztosíték Általános adatok Méretei (a jármű csatlakozó nélkül) Mérete (hossz x szélesség x magasság): 181 x 75 x 61 mm Súly: kb. 460 g Üzemi hőmérséklet: C Relatív nedvesség: 0-80 % (rel. levegő páratartalom - lecsapódás nincsen) A műszaki változtatások jogát fenntartjuk!

26 Kezelőelemek q szellőzés (a hátoldalon) w 12 V jármű csatlakozó e kapcsoló r V dugaszoló alj Euro csatlakozóhoz t üzemelési-led/túlterhelés kijelző y USB csatlakozás u biztosítéktartó Üzembevétel Kicsomagolás 1. Vegye ki a készüléket a csomagolásból! 2. Vegye le a készülékről a csomagolóanyagokat. Figyelem: Ne engedje, hogy kisgyermekek játsszanak a fóliával. Fulladásveszély áll fenn! Ellenőrizze a csomagolás tartalmát! Üzembe helyezés előtt kérjük ellenőrizze, hogy a csomag hiánytalan-e és nincsen-e esetleg megsérülve. - inverter 12 V-os jármű csatlakozóval - 20 A jármű lapos biztosíték - használati útmutató Az üzemeltetésre vonatkozó tudnivalók A készülékek inverteren keresztül történő folyamatos üzemeltetéséhez a 12 V-os szivargyújtó aljzaton 11-15,5 V közötti feszültség legyen. A 12 V-os szivargyújtó aljzat feszültségforrása lehet a jármű akkumulátora vagy szabályozott egyenáramellátás, mint például akkuállomás. Az inverter csatlakoztatása előtt ellenőrizze, hogy a feszültségforrás elegendő áramot szolgáltat-e az üzemeltetéshez. Az üzemeltetéshez szükséges áramot az alábbi módon lehet kiszámítani: Tartós teljesítmény (W) Hatásfok Feszültség (V) Példa A feszültségforrásnak tehát legalább 14,7 A-nak kell lennie. Figyelem! Soha ne csatlakoztassa az invertert 24 V-os szivargyújtó aljzathoz. A készülék megsérülhet. A készüléket nem szabad 12 V névleges feszültségű feszültségforráshoz csatlakoztatni. Felállítás Az invertert sík és lapos felületre tegyük. Biztosítsa, hogy az inverternek 1 cm szabad hely maradjon a szellőzéshez. A szellőző q rései mögött 50 cm távolságot kell betartani. Járműben való üzemeltetés Ha az invertert járműben üzemelteti, biztosítsa, hogy a behelyezése nem akadályozza Önt vezetés közben. Ezért úgy helyezze el a vezetéket, hogy ne kerüljön érintkezésbe a jármű belterében lévő mozgó részekkel vagy ne akadályozhassa a látást. Tudnivaló: Áram (A) Az invertert kikapcsolt motor mellett is lehet üzemeltetni. Vegye figyelembe azonban, hogy az inverter a motor beindítása alatt esetleg nem üzemel

27 Feszültségforráshoz való csatlakoztatás Figyelem! Az inverter feszültségforráshoz való csatlakoztatása előtt győződjön meg arról, hogy a készülék kapcsolója e 0 helyzetben legyen. Figyelem! Ne használja az invertert olyan járművekben, melyek pozitív pólusa a jármű karosszériájával van összekötve. A 12 V-os szivargyújtó aljzatnak belül pozitívnak kell lennie. Ne használja az invertert olyan 12 V-os szivargyújtó aljzaton, amely pozitív földelésű. A készülék megsérülhet. Dugja a 12 V-os jármű csatlakozót w a 12 V-os szivargyújtó aljzatba! Teher/készülék csatlakoztatása és üzemeltetése Figyelem! Teher/készülék inverterhez való csatlakoztatása előtt győződjön meg arról, hogy a készülék kapcsolója e 0 helyzetben legyen. Győződjön meg arról, hogy az inverterre csatlakoztatandó teher/az inverterre csatlakoztatandó készülék teljesítménye nem haladja-e meg az inverter műszaki adataiban megadott tartós teljesítményt. Csatlakoztassa a csatlakoztatandó teher/készülék csatlakozóját az inverter V-os aljzatába r. Még ne kapcsolja be a terhet/működtetni kívánt készüléket! Az invertert a kapcsoló e I-es helyzetbe történő elmozdításával tudja bekapcsolni. Az üzemelési LED/túlterhelési t kijelzés zölden világít, ha az inverter tökéletesen működik. Kapcsolja be a terhet/a működtetni kívánt készüléket! Bekapcsoláskor rövid hangjelzés hallatszik. Tudnivaló: Ha hangjelzést hall és az üzemelést jelző LED/túlterhelési t kijelző pirosan világít, túl alacsony a bemeneti feszültség, vagy az inverterhez csatlakoztatott teher/készülék teljesítménye túl magas. A készülékek üzemeltetésére vonatkozó tudnivalók Általános tudnivalók Általában a készülékek típustábláján található az áramfogyasztás amperben (A) vagy a teljesítményfelvétel wattban (W). Üzemeltetés előtt ügyeljen arra, hogy a maximális áramfelvétel ne haladja meg a 0,65 A-t és a maximális tartós teljesítmény ne legyen több 150 W-nál. Nagy belső ellenállású terheket nagyon jól lehet üzemeltetni az inverterrel, az alacsony belső ellenállású terheknek azonban - mint például fűtő- vagy főzőkészülékeknek - túl nagy a teljesítményfelvétele. Az olyan induktív terhek, mint pl. a televízió- vagy sztereókészülékek (orsós vagy transzformátoros készülékek) sokszor sokkal nagyobb bekapcsolási áramot igényelnek, mint ellenállási terhet ugyanazzal a wattban megadott teljesítményfelvétellel. A televíziónak bekapcsoláskor a típustáblán megadott teljesítményfelvétel többszörösére van szüksége. Ezáltal szükségessé válhat, hogy az invertert többször ki- és bekapcsoljuk, mire be tudunk vele kapcsolni egy televíziókészüléket. Ha bizonytalan, érdeklődjön a csatlakoztatott készülék gyártójánál!

28 Alacsony üzemelési feszültség jelzése Alacsony elemfeszültség esetén (11 V alatt) folyamatos hangjelzés hallható, ami azt jelzi, hogy az akkumulátort fel kell tölteni. Az üzemelést jelző LED/túlterhelési t kijelzés továbbra is zölden világít. Ha az akkumulátor feszültsége 10 V alá csökken, az inverter kikapcsol és az üzemelést jelző LED/ túlterhelési t kijelzés pirosan világít. USB készülék töltése Figyelem! Csatlakoztatás előtt győződjön meg arról, hogy az USB készülék áramfelvétele nem nagyobb 500 ma-nél. Bővebb információkat az USB készülék használati útmutatójában találhat. Dugja be az USB készülék USB csatlakozóját az inverter USB csatlakozásába y. Ha még nem tette volna meg, kapcsolja be az USB készüléket. A kábelbiztosíték cseréje Elektromos áramütés veszély: A biztosíték cseréje előtt kapcsolja le a feszültségátalakítót az áramellátásról. Húzza ki az inverterhez csatlakoztatott készüléket is! A biztosítékot azonos értékű, műszaki adataiban azonos típusú és azonos kikapcsolási jellemzőkkel rendelkező biztosítékra cserélje ki. Mielőtt újra bekapcsolná az invertert, szüntesse meg a biztosíték kiváltásának okát. Ha ki szeretné cserélni a biztosítékot, az alábbi módon járjon el: Oldja ki a biztosíték tartón u lévő csavart egy csillagfejű csavarhúzóval. Nyissa ki a biztosíték tartón u lévő takarást és húzza ki a jármű lapos biztosítékot a tartóból. Tegyen be egy új 20 A-es jármű lapos biztosítékot (a csomaghoz tartozik) mindkét csatlakozásba és tegye vissza a fedelet a biztosíték tartóra u. Csavarja vissza a biztosíték tartón u lévő csavarokat. Tudnivaló: A V dugaszoló aljzatot r és az USB csatlakozást y egyszerre is lehet használni

29 Általános hibakezelés Hibaelhárítás Televíziókészülékek Az inverter árnyékolva van és szűrt szinuszhullámot bocsát ki. Például nagyon gyenge tévéadók vételekor intereferencia ill. képhiba következhet be. Az invertert ebben az esetben a lehető legmesszebbre kell helyezni a televíziótól, az antennakábeltől és az antennától. Állítsa be egymáshoz az invertert, a televíziót, az antennakábelt és az antennát, amíg nem javul a vétel. Lehetőség szerint jó minőségű és árnyékolt antennakábelt használjon! Audió berendezések Néhány audió/videóberendezés búg a hangfalon keresztül, ha az inverteren kereszül üzemeltetjük őket. Ennek az az oka, hogy ezek a készülékek nem tudják kiszűrni az inverter módosított szinuszhullámait, de ez nem az inverter hibája. Alacsony kimeneti feszültség Lehetséges ok és hibaelhárítás: Az inverter túl van terhelve. Csökkentse a terhelést, amíg a műszaki adatokban megadott maximális terhelést nem lépi már túl. A bemeneti feszültség 11 V alatt van. Tartsa az inverter bemeneti feszültségét 11 V fölött, hogy folyamatos maradjon a kimeneti teljesítmény. Mindig újra megszólal az alacsony elemfeszültséget jelző hangjelzés. Lehetséges ok és hibaelhárítás: Az akkumulátor elromlott. Cserélje ki az akkumulátort! Nem elegendő a feszültség- vagy áramellátás. Ellenőrizze a 12 V-os szivargyújtó aljzat és a 12 V-os jármű csatlakozó w állapotát és ha szükséges, tisztítsa meg őket! Nincsen kimeneti teljesítmény. Lehetséges ok és hibaelhárítás: Az inverter nem melegedett fel teljesen. Kapcsolja ki és be az invertert, amíg az inverterre csatlakoztatott készülék megfelelő áramellátást nem kap. Ismételje meg a folyamatot, hogy be tudja kapcsolni a készüléket. A gyújtásnak bekapcsolva kell lennie, hogy a 12 V-os szivargyújtó aljzat árammal legyen ellátva. Kapcsolja be a gyújtást vagy tegye I-es helyzetbe! Az inverter túl van terhelve. Csökkentse a terhelést, amíg a műszaki adatokban megadott maximális terhelést nem lépi már túl
